LG EA98 series User manual

EA98**
EA97**
EA88**
EA87**
Please read this manual carefully before operating your set and retain it
for future reference.
OWNER’S MANUAL
*mfl67785708* www.lg.com
P/NO : MFL67785708 (1408-REV02)
Printed in Korea

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Assembling the AV Cover
A-3 Attaching the Video Call Camera
A-4 Tidying cables
A-5 MAKING CONNECTIONS
A-5 Antenna Connection
A-6 Satellite dish Connection
A-7 HDMI Connection
A-8 - ARC (Audio Return Channel)
A-9 DVI to HDMI Connection
A-10 MHL Connection
A-12 Component Connection

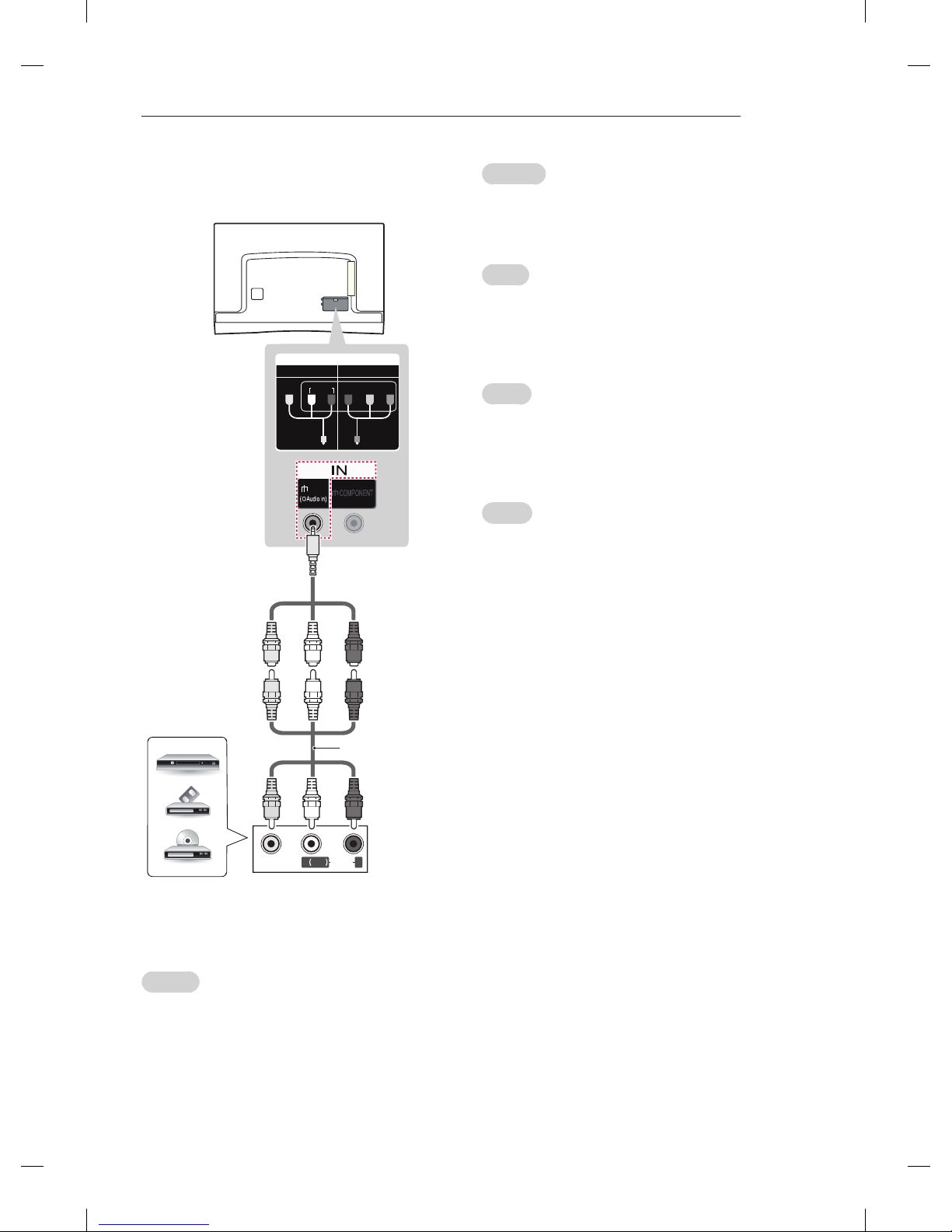

A-13 Composite Connection

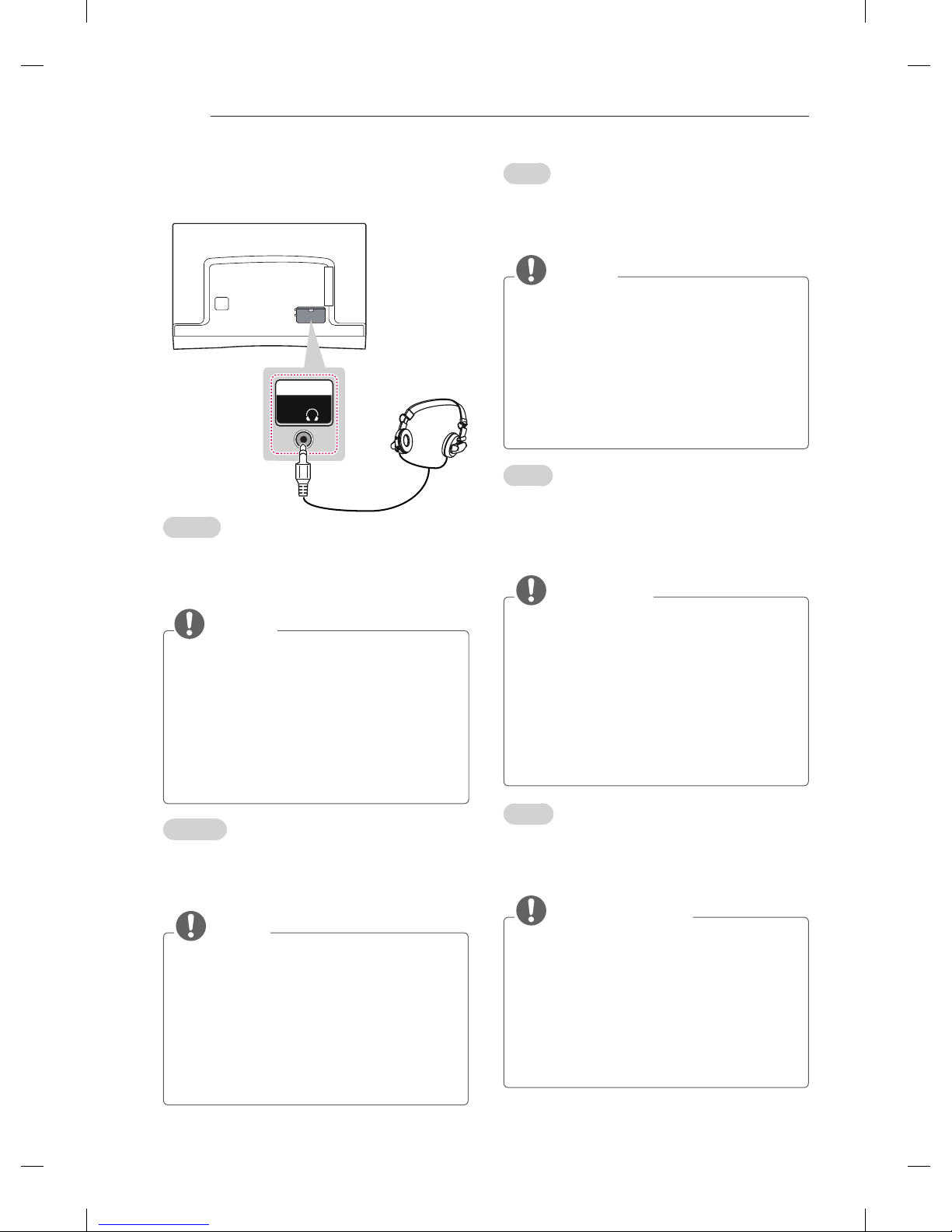

A-14 Headphone Connection
A-15 Audio Connection

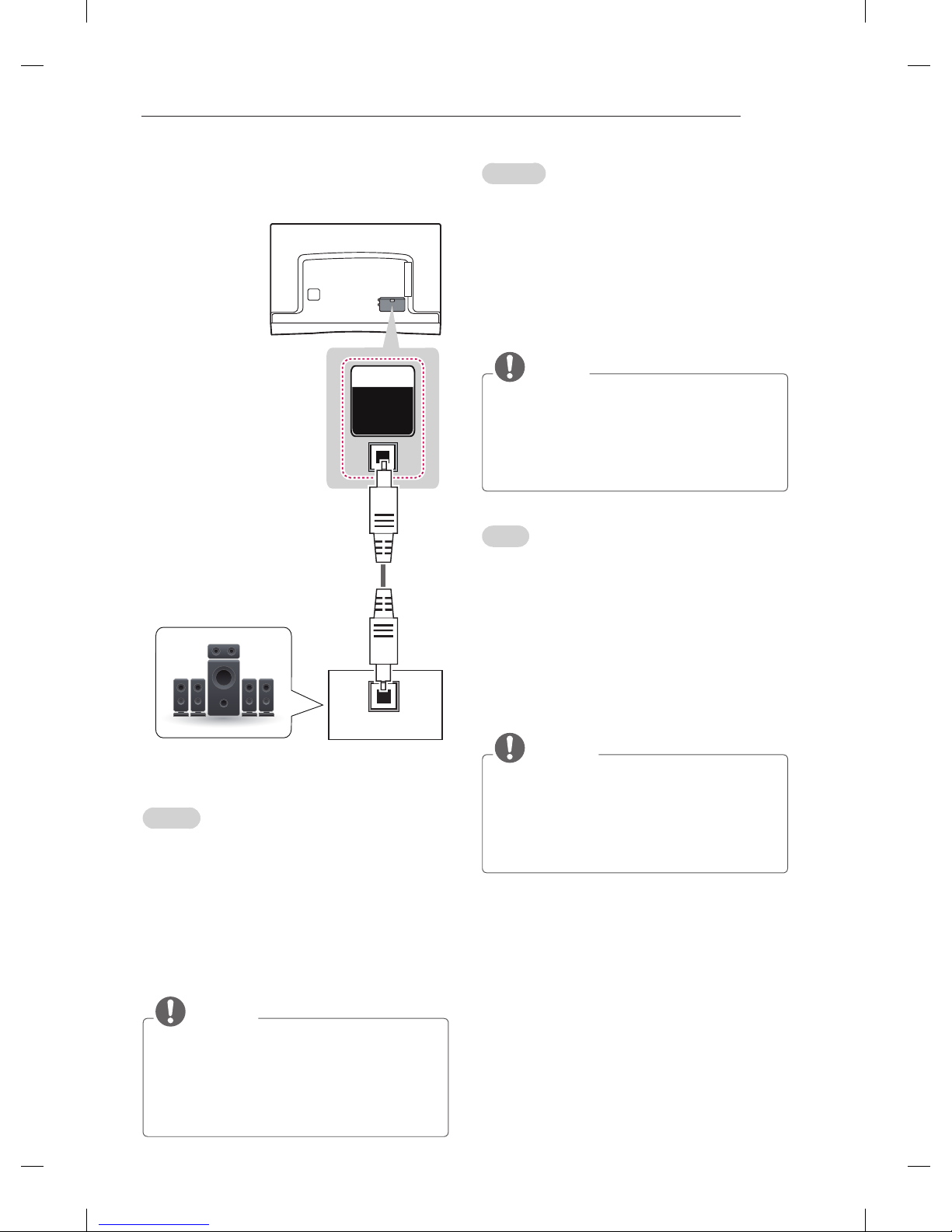

A-15 - Digital optical audio connection
A-16 - Canvas speaker connection
A-17 USB Connection
A-18 CI module Connection

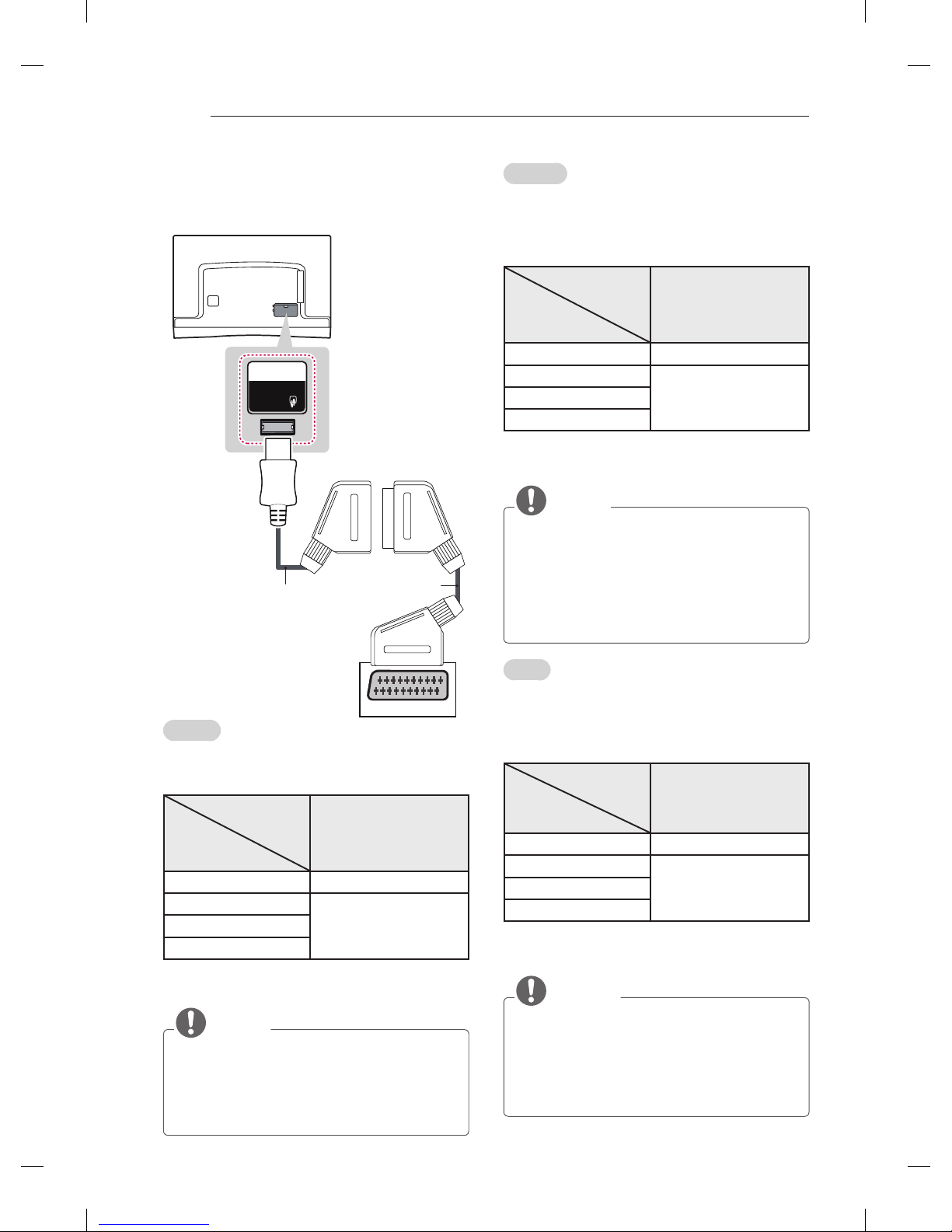

A-20 Euro Scart Connection
LANGUAGE LIST
English
Svenska
Norsk
Dansk
Suomi
B-1 SPECIFICATIONS
COMMON
COMMON
LANGUAGE

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Assembling the AV Cover
(Only EA98**/EA97**)
1 Assemble the AV Cover as shown.
AV Cover
Attaching the Video Call
Camera
1 Unfold the stand and put it on the top center of
the TV set.
Video call camera
2 Bend the stand of the Video call camera. Attach
the stand of the Video call camera to the back
of the display with a Velcro Tape.
Video call camera
TV
Velcro
Tape
3 Insert the Video call camera’s cable into the
Stand-cable holder. Please open the USB
Camera Cover for Video call camera’s cable
connection.The camera shall be connected to
the CAM terminal as shown.
(Image shown may differ from your TV.)
Stand-cable
holder USB
Camera Cover
NOTE
yFor the best quality video and audio outputs,
install the camera on the top-center of your
TV.
ySet up with the television switched off.
yWhen using external speakers, allow
sufficient space between the microphones
and the speakers.
yThe TV must be connected to a network for
Skype to work.
yMake sure to connect the Video call camera
cable to the CAM port with the USB trident
logo on the cable facing the front.

A-4 SETTING UP THE TV

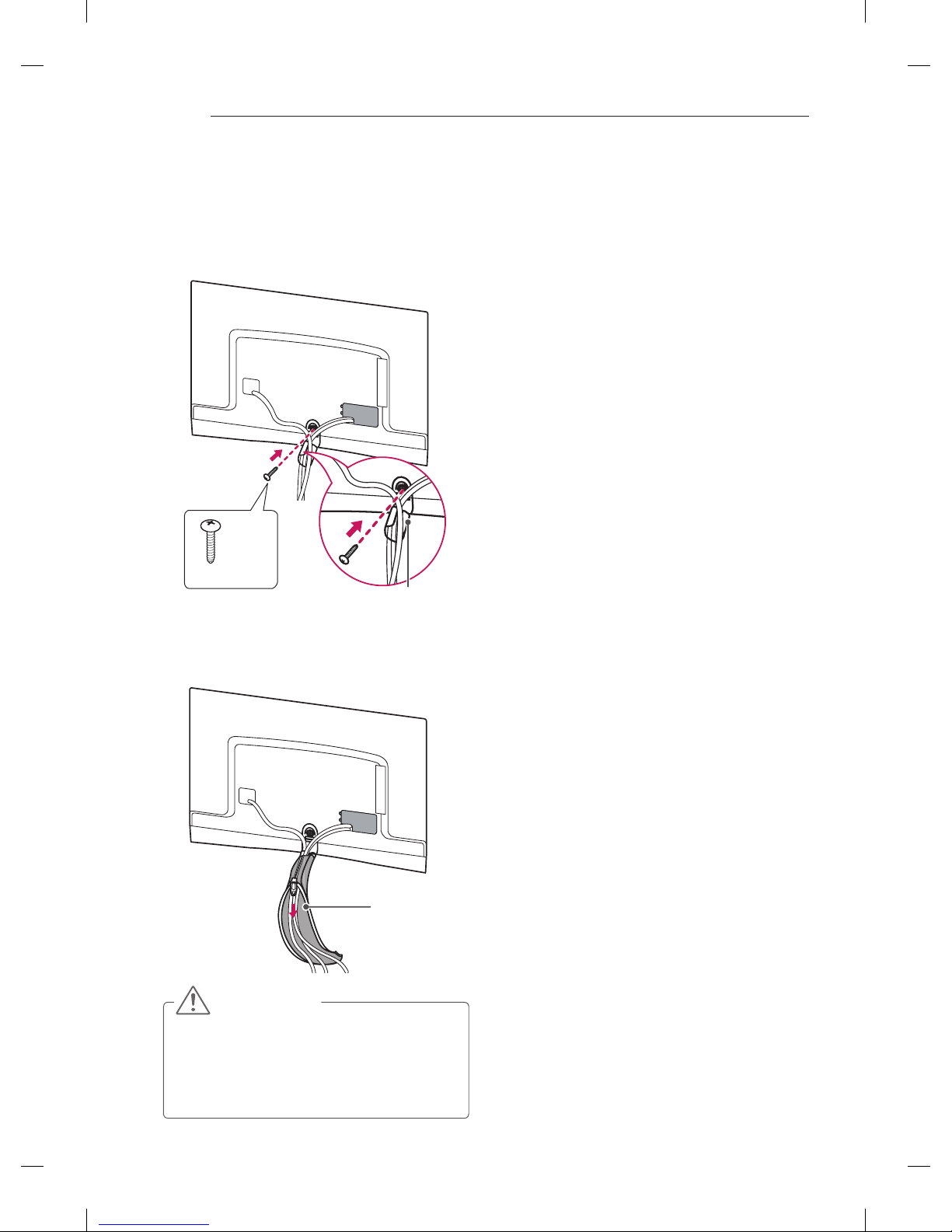

Tidying cables
(Only EA98**/EA97**)
1 Fix the Cable Management with Cable
Management Screw and arrange the cables.
M4 x L20
1 EA
Cable
Management
2 Wrap the arranged cables with the Cable Band,
then pull the zip down.
Cable Band
CAUTION
yDo not move the TV by holding the Cable
Management and Cable Band, as the Cable
Management and Cable Band may break,
and injuries and damage to the TV may
occur.

A-5
MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the 55EA98** models.

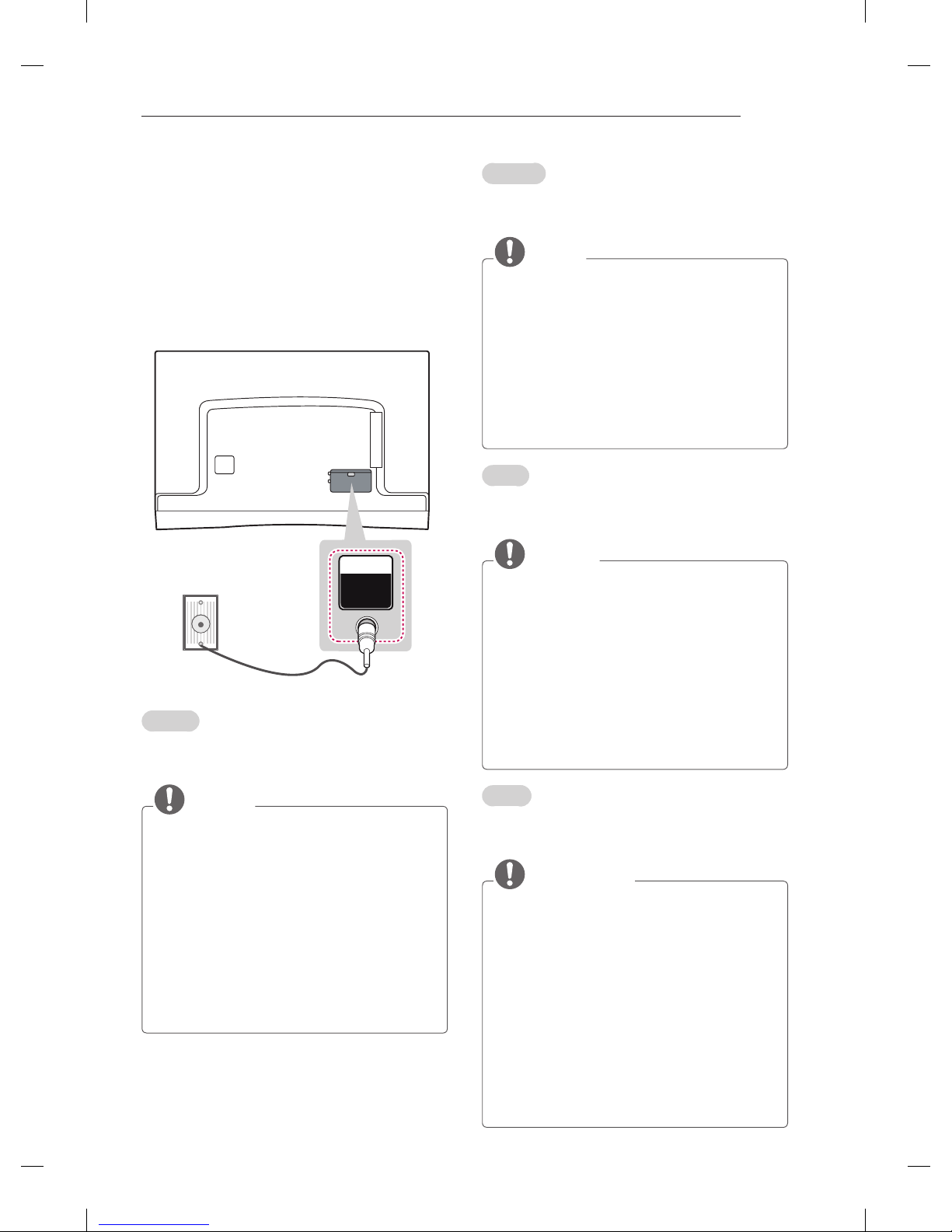

Antenna Connection
Wall Antenna
Socket
IN
ANTENNA/
CABLE
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Svenska
Anslut TV:n till ett antennuttag i väggen med en
RF-kabel (75 Ω).
Obs!
yAnvänd en signalfördelare om du använder
fler än två TV-apparater.
yOm bildkvaliteten är dålig kan du installera en
signalförstärkare för att förbättra bildkvaliteten.
yOm bildkvaliteten är dålig när en antenn är
ansluten ska du rikta åt rätt håll.
yAntennkabel och omvandlare medföljer ej.
yDTV-ljud som stöds: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Norsk
Koble TV-en til en antennekontakt på veggen med
en RF-kabel (75 Ω).
MERK
yBruk en signalsplitter hvis du vil bruke mer
enn to TV-er.
yHvis bildekvaliteten er dårlig, installerer
du en signalforsterker for å forbedre
bildekvaliteten.
yHvis bildekvaliteten er dårlig når en antenne er
koblet til, justerer du antennen i riktig retning.
yAntennekabel og -omformer følger ikke med.
yStøttet DTV-lyd: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
Dansk
Slut TV’et til et vægantennestik med et RF-kabel
(75 Ω).
BEMÆRK
yHvis der skal bruges to TV’er, skal du bruge
en signalfordeler.
yHvis billedkvaliteten er dårlig, kan du
forbedre billedkvaliteten ved at installere en
signalforstærker.
yHvis billedkvaliteten er dårlig med en tilsluttet
antenne, kan du prøve at flytte på antennen
til den peger i den korrekte retning.
yDer følger ikke antennekabel og omsætter
med apparatet.
yUnderstøttet DTV-lyd: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC

A-6 MAKING CONNECTIONS
Satellite dish Connection
(Only satellite models)
IN
13 / 18 V
700mA Max
LNB IN
Satellite
Satellite
Dish
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Svenska
Anslut TV:n till ett parabolantennuttag med en
satellit-RF-kabel (75 Ω).
Norsk
Koble TV-en til en parabolantenne til en
satellittkontakt med RF-kabel for satellit (75 Ω).
Dansk
Slut TV’et til en parabol og til et satellitstik ved
hjælp af et satellit-RF-kabel (75 Ω).
Suomi
Kytke TV satelliittiantenniin ja satelliittiliitäntään
RF-kaapelilla (75 Ω).
Suomi
Kytke TV antennipistorasiaan RF-kaapelilla (75 Ω).
HUOMAUTUS
yKäytä antennijakajaa, jos käytät useampaa
kuin kahta televisiota.
yJos kuvanlaatu on heikko, asenna
signaalinvahvistin oikein, jotta kuvanlaatu
paranee.
yJos kuvanlaatu on heikko, vaikka antenni on
kytketty, säädä antennin suuntaa.
yAntennikaapeli ja muunnin on hankittava
erikseen.
yTuettu DTV-ääni: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC

A-7
MAKING CONNECTIONS

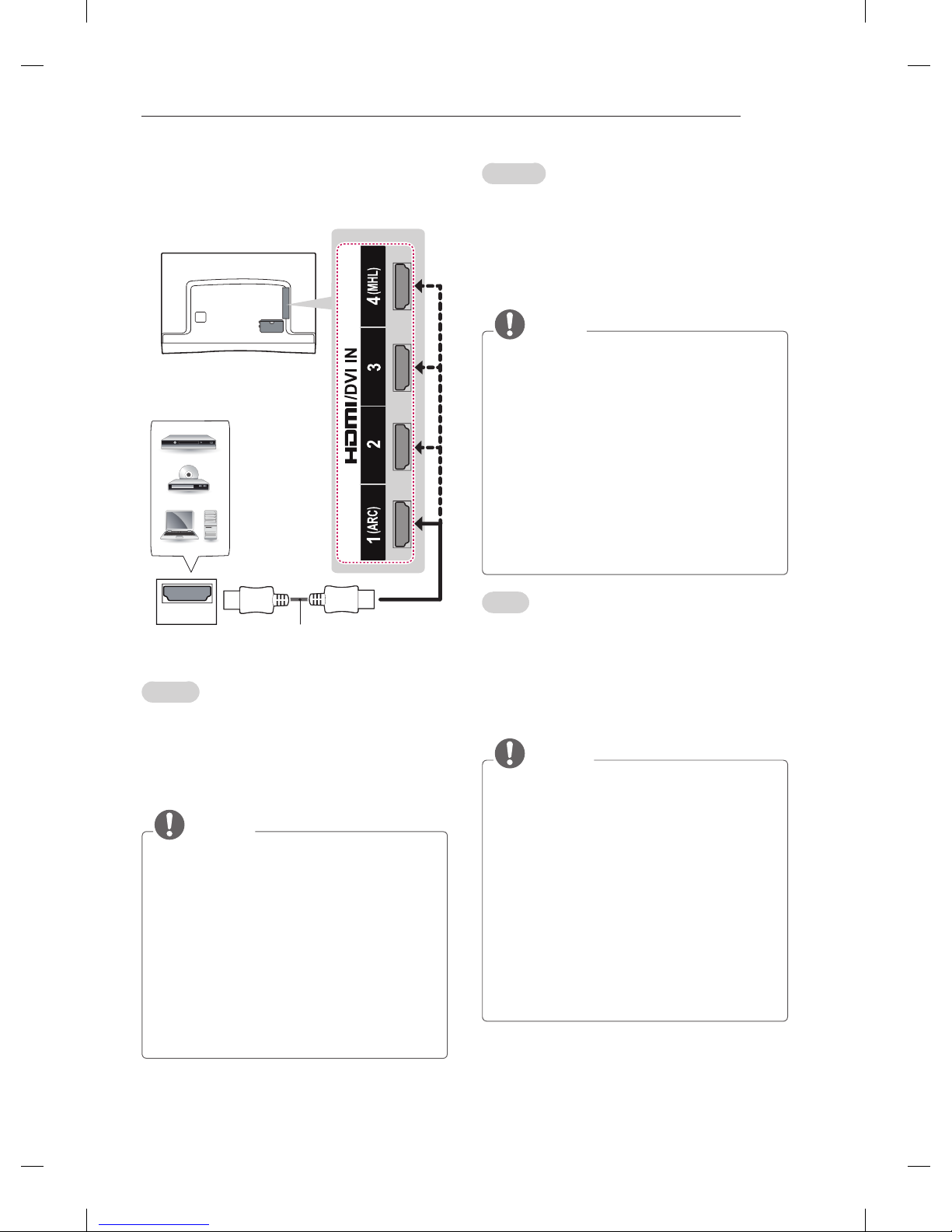

HDMI Connection
HDMI
DVD / Blu-Ray /
HD Cable Box /
HD STB / PC
(*Not Provided)
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format :
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Svenska
Sänder de digitala video- och ljudsignalerna
från en extern enhet till TV:n. Anslut den externa
enheten till TV:n med en HDMI-kabel som bilden
nedan visar.
Välj valfri HDMI-ingångsport för anslutningen. Det
spelar ingen roll vilken port du använder.
Obs!
yVi rekommenderar att använda TV:n
med HDMI-anslutningen för att få bästa
bildkvalitet.
yAnvänd den senaste HDMI™-
höghastighetskabeln med CEC-funktion
(Customer Electronics Control).
yHDMI™-höghastighetskablar testas för HD-
signaltransport på 1080p och mer.
yHDMI-ljudformat som stöds:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Norsk
Sender digitalvideo- og lydsignalene fra en ekstern
enhet til TV-en. Koble den eksterne enheten til
TV-en med HDMI-kabelen, som vist i illustrasjonen
nedenfor.
Velg hvilken som helst HDMI-inngang for tilkobling.
Det spiller ingen rolle hvilken port du bruker.
MERK
yDet anbefales at du bruker TV-en med
HDMI-tilkobling, siden dette gir best
bildekvalitet.
yBruk den nyeste HDMI™-kabelen for høy
hastighet med CEC-funksjon (Customer
Electronics Control).
yHDMI™-kabler for høy hastighet testes for
å kunne bære et HD-signal på 1080p og
høyere.
yStøttet HDMI-lydformat:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)

A-8 MAKING CONNECTIONS
ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI/DVI IN 1 (ARC) port.
yWhen connected with a high-speed HDMI
cable, the external audio device that
supports ARC outputs optical SPDIF without
additional optical audio cable and supports
the SIMPLINK function.
Svenska
yEn extern ljudenhet som är kompatibel med
SIMPLINK och ARC måste anslutas med
HDMI/DVI IN 1 (ARC)-port.
yNär den den externa ljudenheten med ARC-
funktion är ansluten med en HDMI-höghas-
tighetskabel kan du få optiskt SPDIF-ljud
utan att det behövs någon extra ljudkabel
och SIMPLINK-funktionen stöds.
Norsk
yEn ekstern lydenhet med støtte for SIM-
PLINK og ARC, må kobles til gjennom HDMI/
DVI IN 1 (ARC) inngangen.
yEn ekstern lydenhet med støtte for ARC
samt støtte for SIMPLINK-funksjonen, vil
sende ut optisk SPDIF uten noen ekstra
optisk kabel ved tilkobling med en høyhas-
tighets HDMI-kabel.
Dansk
yEn ekstern lydenhed, der understøtter
SIMPLINK og ARC, skal tilsluttes via porten
HDMI/DVI IN 1 (ARC).
yVed tilslutning med et HDMI-kabel med høj
hastighed, vil den eksterne lydenhed der
understøtter ARC , sende optisk SPDIF ud
, uden yderliger brug af optisk kabel med
støtte for SIMPLINK- funktionen.
Suomi
yUlkoinen äänilaite, joka tukee SIMPLINK- ja
ARC-ominaisuutta, on kytkettävä HDMI/DVI
IN 1 (ARC) -tuloporttiin.
yKun ARC-ominaisuutta tukeva ulkoinen ää-
nilaite on kytketty nopealla HDMI-kaapelilla,
se toistaa SPDIF-signaalia ilman optista
lisäkaapelia ääntä varten ja tukee SIM-
PLINK-toimintoa.
Dansk
Overfører de digitale video- og lydsignaler fra en
ekstern enhed til TV’et. Tilslut den eksterne enhed
og TV’et med HDMI-kablet som vist i følgende
illustration.
Vælg en hvilken som helst HDMI-indgang til
opretning af tilslutning. Det gør ingen forskel,
hvilken port du benytter.
BEMÆRK
yDet anbefales at bruge TV’et sammen med
HDMI-tilslutningen for at få den bedste
billedkvalitet.
yBrug det nyeste højhastigheds-HDMI™-
kabel med CEC-funktion (Customer
Electronics Control).
yHøjhastigheds-HDMI™-kabler testes for at
føre et HD-signal op til 1080 p og højere.
yUnderstøttet format til HDMI-lyd:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Suomi
Siirtää digitaalisen video- ja äänisignaalin
ulkoisesta laitteesta televisioon. Kytke ulkoinen
laite ja televisio HDMI-kaapelilla seuraavan kuvan
mukaisesti.
Voit kytkeä laitteen mihin tahansa HDMI-
tuloporttiin. Käytetyllä portilla ei ole väliä.
HUOMAUTUS
ySuosittelemme TV:n kytkemistä HDMI-
kaapelilla parhaan kuvanlaadun
varmistamiseksi.
yKäytä uusinta High Speed HDMI™ -kaapelia
ja CEC (Customer Electronics Control)
-toimintoa.
yHigh Speed HDMI™ -kaapelit siirtävät HD-
signaalin vähintään 1080p tarkkuudella.
yTuettu HDMI-äänimuoto:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)

A-9
MAKING CONNECTIONS
DVI to HDMI Connection
IN
AV2
( Audio in)
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Cable Box / PC
(*Not Provided)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yDepending on the graphics card, DOS mode
may not work if a HDMI to DVI Cable is in use.
yWhen using the DVI/HDMI cable, single link
is supported.
Svenska
Sänder de digitala videosignalerna från en extern
enhet till TV:n. Anslut den externa enheten till TV:n
med en DVI-HDMI-kabel enligt bilden nedan. Om
en ljudsignal ska kunna sändas till TV:n måste en
ljudkabel vara ansluten.
Välj valfri HDMI-ingångsport för anslutningen. Det
spelar ingen roll vilken port du använder.
Obs!
yBeroende på grafikkortet kanske DOS-läget
inte fungerar om en HDMI-till-DVI-kabel
används.
yNär du använder HDMI/DVI-kabeln är det
bara Single Link som kan användas.
Norsk
Sender digitalvideosignalet fra en ekstern enhet
til TV-en. Koble den eksterne enheten til TV-en
med DVI-HDMI-kabelen, som vist i illustrasjonen
nedenfor. Koble til en lydkabel for å sende
lydsignaler.
Velg hvilken som helst HDMI-inngang for tilkobling.
Det spiller ingen rolle hvilken port du bruker.
MERK
yAvhengig av skjermkortet er det ikke sikkert
at DOS-modus fungerer ved bruk av en
HDMI til DVI-kabel.
yNår du bruker HDMI/DVI-kabel, støttes bare
enkelttilkobling.
Dansk
Overfører det digitale videosignal fra en ekstern
enhed til TV’et. Tilslut den eksterne enhed og
TV’et med DVI-HDMI-kablet som vist i følgende
illustration. Hvis der skal overføres et lydsignal,
skal du tilslutte et lydkabel.
Vælg en hvilken som helst HDMI-indgang til
opretning af tilslutning. Det gør ingen forskel,
hvilken port du benytter.
BEMÆRK
yAfhængigt af grafikkortet vil DOS-tilstanden
muligvis ikke være funktionel, hvis et kabel
af typen HDMI til DVI er i brug.
yNår du bruger HDMI/DVI-kablet,
understøttes kun Enkelt link.

A-10 MAKING CONNECTIONS
MHL Connection
Mobile phone
(*Not Provided)
MHL passive cable
English
Mobile High-denition Link (MHL) is an interface
for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
yConnect the mobile phone to the HDMI/DVI
IN 4 (MHL) port to view the phone screen on
the TV.
yThe MHL passive cable is needed to
connect the TV and a mobile phone.
yThis only works for the MHL-enabled phone.
ySome applications can be operated by the
remote control.
yFor some mobile phones supporting MHL,
you can control with the magic remote control.
yRemove the MHL passive cable from the TV
when:
- The MHL function is disabled
- Your mobile device is fully charged in
standby mode
Suomi
Siirtää digitaalisen videosignaalin ulkoisesta
laitteesta televisioon. Kytke ulkoinen laite ja
televisio DVI–HDMI-kaapelilla seuraavan kuvan
mukaisesti. Kytke äänikaapeli äänisignaalin
siirtämistä varten.
Voit kytkeä laitteen mihin tahansa HDMI-
tuloporttiin. Käytetyllä portilla ei ole väliä.
HUOMAUTUS
yNäytönohjaimesta riippuen DOS-tila ei
välttämättä toimi, jos käytössä on HDMI–
DVI-kaapeli.
yKäytettäessä HDMI/DVI-kaapelia vain Single
Link -liitäntää tuetaan.

A-11
MAKING CONNECTIONS
Svenska
MHL (Mobile High-denition Link) är ett gränssnitt
för överföring av digitala AV-signaler från
mobiltelefoner till TV-apparater.
Obs!
yAnslut mobiltelefonen till porten för HDMI/
DVI IN 4 (MHL) och titta på telefonskärmen
via TV:n.
yDu måste ansluta en passiv MHL-kabel
mellan tv:n och mobiltelefonen.
yDet här fungerar endast för MHL-aktiverade
telefoner.
yVissa program kan hanteras via
fjärrkontrollen.
yDet går att använda Magic-fjärrkontrollen
tillsammans med vissa mobiltelefoner med
funktioner för MHL.
yTa bort den passiva MHL-kabeln från TV:n
när:
- MHL-funktionen är avaktiverad
- din mobilenhet är fulladdad och är i
standbyläge
Norsk
MHL (Mobile High-denition Link) er et grensesnitt
or overføring av digitale, audiovisuelle signaler fra
mobiltelefon til TV.
MERK
yKonle mobiltelefonen til porten HDMI/DVI IN
4 (MHL) for å vise telefonskjermen på TV-en.
yDen passive MHL-kabelen er nødvendig for
å koble TV-en til en mobiltelefon.
yDette fungerer bare for telefoner med MHL-
funksjonalitet.
yNoen programmer kan betjenes med
fjernkontroll.
yVisse mobiltelefoner som støtter MHL, kan
brukes med magisk fjernkontroll.
yFjern den passive MHL-kabelen fra TV-en
når:
- funksjonen MHL er deaktivert
- mobilenheten er fulladet i standbymodus
Dansk
Mobile High-denition Link (MHL) er en
grænseade for overførsel af digitale audiovisuelle
signaler fra mobiltelefoner til TV-apparater.
BEMÆRK
yTilslut mobiltelefonen til HDMI/DVI IN 4
(MHL)-porten for visning af telefonens
skærm på TV’et.
yDet passive MHL-kabel skal bruges for at
tilslutte TV’et og en mobiltelefon.
yDette fungerer kun med MHL-aktiveret
telefoner.
yNogle programmer kan betjenes med
fjernbetjeningen.
yVisse mobiltelefoner, der understøtter
MHL, kan kontrolleres med den magiske
fjernbetjening.
yFjern det MHL-passive kabel fra TV’et når:
- funktionen MHL er deaktiveret
- din mobilenhed er fuldt opladet i standby-
tilstand
Suomi
MHL (Mobile High-denition Link) on käyttöliittymä
digitaalisten AV-signaalien lähettämiseen
matkapuhelimista televisioihin.
HUOMAUTUS
yNäytä puhelimen näyttö TV-ruudulla
kytkemällä matkapuhelin HDMI/DVI IN 4
(MHL) -porttiin.
yTV voidaan liittää matkapuhelimeen
passiivisella MHL-kaapelilla.
yTämä toimii vain MHL-yhteensopivalla
puhelimella.
yJoitakin sovelluksia voi käyttää kauko-
ohjaimella.
yVoit ohjata joitakin MHL:ää tukevia
matkapuhelimia taikakaukosäätimellä.
yIrrota passiivinen MHL-kaapeli televisiosta,
kun
- MHL-toiminto on pois käytöstä
- mobiililaite on valmiustilassa ja täysin
ladattuna.

A-12 MAKING CONNECTIONS
Component Connection
(*Not Provided)
IN
COMPONENT
YPB AUDIO
AV2
PR VIDEO
AV2
VIDEO
AUDIO
L R
YELLOW WHITE RED GREEN BLUE RED
WHITE WHITE
RED
GREEN BLUE RED
RED
GREEN BLUE RED
DVD / Blu-Ray /
HD Cable Box
YELLOW
(Use the composite
video cable provided.)
GREEN
(Use the component
video cable provided.)
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
yIf cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
Svenska
Sänder video- och ljudsignalerna från en extern
enhet till TV:n. Anslut den externa enheten till TV:n
med en komponentkabel som bilden nedan visar.
Obs!
yOm kablarna installeras fel kan det resultera
i att bilden visas i svartvitt eller felaktiga
färger.
Norsk
Sender de analoge video- og lydsignalene fra
en ekstern enhet til TV-en. Koble den eksterne
enheten til TV-en med komponentkabelen, som
vist i illustrasjonen nedenfor.
MERK
yHvis kablene er installert på feil måte, kan
det forårsake at bildet vises i svart/hvitt eller
med forvrengte farger.
Dansk
Overfører analoge video- og lydsignaler fra en
ekstern enhed til TV’et. Tilslut den eksterne enhed
og TV’et med et komponent-kabel som vist i
følgende illustration.
BEMÆRK
yHvis kablerne er installeret korrekt, kan det
resultere i, at billedet vises i sort/hvid eller
med forvrængede farver.
Suomi
Siirtää analogisen video- ja äänisignaalin
ulkoisesta laitteesta televisioon. Kytke ulkoinen
laite ja televisio komponenttikaapelilla seuraavan
kuvan mukaisesti.
HUOMAUTUS
yJos kaapelit asennetaan väärin, kuva
saattaa näkyä mustavalkoisena tai sen värit
saattavat vääristyä.

A-13
MAKING CONNECTIONS
Composite Connection
IN
COMPONENT
YP
B
AUDIO
AV2
P
R
VIDEO
AV2
VIDEO
MONO
( )
AUDIO
L R
VCR / DVD /
Blu-Ray /
HD Cable Box
YELLOW
(Use the composite
video cable provided.)
YELLOW YELLOWYELLOW
WHITE WHITEWHITE RED REDRED
(*Not Provided)
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.
Svenska
Sänder video- och ljudsignalerna från en extern
enhet till TV:n. Anslut den externa enheten till TV:n
med kompositkabeln som bilden nedan visar.
Norsk
Sender de analoge video- og lydsignalene fra
en ekstern enhet til TV-en. Koble den eksterne
enheten til TV-en med komposittkabelen, som vist
i illustrasjonen nedenfor.
Dansk
Overfører analoge video- og lydsignaler fra en
ekstern enhed til TV’et. Tilslut den eksterne enhed
og TV’et med komposit-kablet som vist i følgende
illustration.
Suomi
Siirtää analogisen video- ja äänisignaalin
ulkoisesta laitteesta televisioon. Kytke ulkoinen
laite ja televisio komposiittikaapelilla seuraavan
kuvan mukaisesti.

A-14 MAKING CONNECTIONS
Headphone Connection
(*Not Provided)
OUT
Ext.Speaker /
H/P
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
yAUDIO menu items are disabled when
connecting a headphone.
yOptical Digital Audio Out is not available
when connecting a headphone.
yHeadphone impedance: 16 Ω
yMax audio output of headphone: 0.627 mW
to 1.334 mW
yHeadphone jack size: 0.35 cm
Svenska
Sänder hörlurssignalen från TV:n till en extern
enhet. Anslut den externa enheten och TV:n med
hörlurarna så som visas på bilden nedan.
Obs!
yFunktionerna för menyn LJUD avaktiveras
vid anslutning av hörlurar.
yOptisk digital ljudutgång är inte tillgänglig då
hörlurar ansluts.
yHörlursimpedans: 16 Ω
yMaximal ljuduteffekt för hörlur: 0,627–1,334
mW
yHörlurkontakternas storlek: 0,35 cm
Norsk
Sender hodetelefonsignalet fra TV-en til en ekstern
enhet. Koble den eksterne enheten og TV-en til
hodetelefonen som vist i illustrasjonen nedenfor.
MERK
yElementer på LYD-menyen deaktiveres når
hodetelefoner kobles til.
yOptisk digital lyd ut er ikke tilgjengelig med
hodetelefoner tilkoblet.
yImpedans for hodetelefoner: 16 Ω
yMaksimal utgangseffekt for hodetelefoner:
0,627 mW til 1,334 mW
yStørrelse på hodetelefonkontakt: 0,35 cm
Dansk
Overfører hovedtelefonsignalet fra TV’et til en
ekstern kilde. Tilslut den eksterne enhed og
TV’et med hovedtelefonerne som vist i følgende
illustration.
BEMÆRK
yLYD-menupunkterne er deaktiverede, når
du har tilsluttet hovedtelefonerne.
yDen optiske, digitale lydudgang er ikke
tilgængelig, når hovedtelefonerne er
tilsluttet.
yHovedtelefonsimpedans: 16 Ω
yMaks. lydoutput for hovedtelefon: 0,627 mW
til 1,334 mW
yStørrelse på telefonstik: 0,35 cm
Suomi
Siirtää kuulokesignaalin televisiosta ulkoiseen
laitteeseen. Kytke ulkoinen laite ja televisio
kuulokekaapelilla seuraavan kuvan mukaisesti.
HUOMAUTUS
yÄÄNI-valikon nimikkeet ovat poissa
käytössä kuulokeliitännässä.
yOptinen digitaalinen äänentoisto ei ole
käytössä kuulokeliitännässä.
yKuulokkeiden impedanssi: 16 Ω
yKuulokkeiden äänen enimmäislähtö: 0,627
mW - 1,334 mW
yKuulokeliitännän koko: 0,35 cm

A-15
MAKING CONNECTIONS
Audio Connection
(*Not Provided)
OUT
OPTICAL
DIGITAL
AUDIO
OPTICAL AUDIO IN
Digital Audio System /
Canvas Speaker (Only EA88**)
English
You may use an external audio system instead of
the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
yDo not look into the optical output port.
Looking at the laser beam may damage
your vision.
yAudio with ACP (Audio Copy Protection)
function may block digital audio output.
Svenska
Använd ett externt ljudsystem som tillbehör istället
för den inbyggda högtalaren.
Digital optisk ljudanslutning
Sänder en digital ljudsignal från TV:n till en extern
enhet. Anslut den externa enheten till TV:n med en
optisk ljudkabel som bilden nedan visar.
Obs!
yTitta inte in i den optiska porten. Ögonen
kan då skadas av laserstrålen.
yLjud med funktionen ACP (Audio Copy
Protection) kan eventuellt blockera den
digitala ljudutgången.
Norsk
Du kan bruke et eksternt lydsystem i stedet for den
integrerte høyttaleren.
Tilkobling av digital optisk lyd
Sender det digitale lydsignalet fra TV-en til en
ekstern enhet. Koble den eksterne enheten til
TV-en med den optiske lydkabelen, som vist i
illustrasjonen nedenfor.
MERK
yIkke se inn i den optiske utgangsporten.
Hvis du ser på laserstrålen, kan det skade
øynene.
yFunksjonen for lyd med ACP (Audio Copy
Protection) kan blokkere digital lyd ut.

A-16 MAKING CONNECTIONS
Dansk
Du kan bruge en ekstern lydenhed i stedet for den
indbyggede højttaler.
Digital optisk lydtilslutning
Overfører et digitalt lydsignal fra TV’et til en
ekstern kilde. Tilslut den eksterne enhed og TV’et
med det optiske lydkabel som vist i følgende
illustration.
BEMÆRK
yKig ikke ind i den optiske udgangsport.
Det kan give synsskader, hvis du kigger på
laserstrålen.
yFunktionen Lyd med ACP
(lydkopieringsbeskyttelse) blokerer muligvis
for digitalt lydoutput.
Suomi
Voit käyttää lisävarusteena hankittavaa ulkoista
äänijärjestelmää sisäisen kaiuttimen sijasta.
Digitaalinen optinen ääniliitäntä
Siirtää digitaalisen äänisignaalin televisiosta
ulkoiseen laitteeseen. Kytke ulkoinen laite
televisioon optisella äänikaapelilla seuraavan
kuvan mukaisesti.
HUOMAUTUS
yÄlä katso optiseen lähtöporttiin. Lasersäde
saattaa vahingoittaa näköä.
yJos ääni on ACP (Audio Copy Protection)
-suojattu, se voi estää digitaalisen
äänilähdön.
Canvas speaker connection
(Only EA88**)
TV
Optical cable
(Use the Optical cable provided.)
(Use the Canvas
Speaker provided.)
Canvas
Speaker
English
Connect the Canvas speaker and the TV set with
the optical cable as shown.
Svenska
Anslut kanvashögtalaren och TV:n med den
optiska kabeln enligt bilden.
Norsk
Koble høyttaleren til TV-en med den optiske
kabelen, som vist i illustrasjonen.
Dansk
Slut Canvas-højttaleren til TV’et med det optiske
kabel som vist.
Suomi
Liitä kanvaskaiutin ja televisio optisella kaapelilla
alla kuvatulla tavalla.

A-17
MAKING CONNECTIONS
USB Connection
USB IN
1
2
HDD IN
(USB 3.0 IN)
3
USB IN
PCMCIA CARD
S
L
OT
HDD
(*Not Provided)
Hub
(*Not Provided)
USB
(*Not Provided)
English
Connect a USB storage device such as a USB
ash memory, external hard drive, or a USB
memory card reader to the TV and access the
SmartShare menu to use various multimedia les.
NOTE
ySome USB Hubs may not work. If a USB
device connected using a USB Hub is not
detected, connect it to the USB IN port on
the TV directly.
yConnect the external power source if your
USB is needed.
Svenska
Anslut en USB-lagringsenhet, t.ex. ett USB-
ashminne, en extern hårddisk eller en USB-
minneskortläsare, till TV:n och öppna SmartShare-
menyn för att komma åt olika multimedialer.
Obs!
yVissa USB-hubbar kanske inte fungerar.
Om en USB-enhet som är ansluten med en
USB-hubb inte identifieras ansluter du den
direkt till USB-porten på TV:n.
yAnslut USB-enheten till en extern strömkälla
om det krävs.
Norsk
Koble en USB-lagringsenhet, for eksempel
USB-ashminne, ekstern harddisk eller en USB-
minnekortleser, til TV-en, og åpne SmartShare-
menyen for å bruke ulike multimedieler.
MERK
yDet er ikke sikkert at alle USB-huber vil
fungere. Hvis en USB-enhet tilkoblet via en
USB-hub ikke oppdages, kobler du den til
TV-ens USB-port.
yKoble til en ekstern strømkilde hvis USB-
enheten krever dette.
Dansk
Tilslut en USB-lagerenhed, f.eks. en USB-ash-
hukommelse, en ekstern harddisk eller en USB-
hukommelseskortlæser, til TV’et, og få adgang til
SmartShare-menuen, hvor du kan bruge mange
forskellige multimedieler.
BEMÆRK
yNogle USB-hubs fungerer muligvis ikke.
Hvis en tilsluttet USB-enhed, som benytter
et USB-hub, ikke opdages, skal den sluttes
direkte til USB-porten på TV’et.
yTilslut om nødvendigt den eksterne
strømforsyning til din USB.

A-18 MAKING CONNECTIONS
Suomi
Kytke televisioon USB-tallennuslaite, kuten
USB-Flash-muisti, ulkoinen kiintolevy tai USB-
muistikortinlukija, ja käytä multimediatiedostoja
SmartShare -valikosta.
HUOMAUTUS
yJotkin USB-jakolaitteet eivät välttämättä
toimi. Jos USB-jakolaitteella yhdistettyä
USB-laitetta ei löydy, kytke laite suoraan
TV:n USB-porttiin.
yKytke ulkoinen virtalähde, jos USB on
tarpeen.
CI module Connection
PCMCIA CARD SLOT
(*Not Provided)
PCMCIA CARD SLOT
English
View the encrypted (pay) services in digital TV
mode. This feature is not available in all countries.
NOTE
yCheck if the CI module is inserted into the
PCMCIA card slot in the right direction. If
the module is not inserted properly, this can
cause damage to the TV and the PCMCIA
card slot.
yIf the TV does not display any video and
audio when CI+ CAM is connected, please
contact to the Terrestrial/Cable/Satellite
Service Operator.

A-19
MAKING CONNECTIONS
Svenska
Titta på kanaler med förvrängd signal (betal-TV)
i läget digital-TV. Denna funktion nns inte i alla
länder.
Obs!
yKontrollera att CI-modulen sitter åt rätt håll
i kortöppningen för PCMCIA. Om modulen
inte sätts i ordentligt kan TV-apparaten och
kortöppningen för PCMCIA skadas.
yOm TV:n saknar bild och ljud när CI+
CAM är anslutet kan du kontakta
tjänsteoperatören för digital jordbunden/
kabel/satellit.
Norsk
Brukes til å vise krypterte (betalingsbaserte)
tjenester i digital-TV-modus. Denne funksjonen er
ikke tilgjengelig i alle land.
MERK
yKontroller om CI-modulen er satt inn riktig
vei i PCMCIA-kortsporet. Hvis modulen ikke
er riktig satt inn, kan den forårsake skade på
TV-en og PCMCIA-kortsporet.
yHvis TV-en ikke viser lyd eller bilde
når CI+ CAM kobles til, kontakter du
tjenesteleverandøren for kabel/satellitt/
bakkenett.
Dansk
Få vist de krypterede (betalings)tjenester i digital
TV-tilstand. Denne funktion er ikke tilgængelig i
alle lande.
BEMÆRK
yKontroller, at CI-modulet er sat i PCMCIA-
kortstikket i den korrekte retning. Hvis
modulet ikke er isat korrekt, kan det
forårsage skader på TV’et og PCMCIA-
kortstikket.
yHvis TV’et ikke viser video og lyd når CI+
CAM er tilsluttet, skal du kontakte jord-/
kabel-/satellitbaserede tjenesteudbyder.
Suomi
Katsele salattuja (maksullisia) palveluja
digitaalisessa TV-tilassa. Tämä ominaisuus ei ole
käytettävissä kaikissa maissa.
HUOMAUTUS
yVarmista, että CI-moduuli on asetettu
PCMCIA-korttipaikkaan oikeassa
suunnassa. Jos moduulia ei ole asetettu
oikein, se voi vahingoittaa televisiota ja
PCMCIA-korttipaikkaa.
yJos televisio ei toista videota eikä ääntä, kun
CI+ CAM on kytketty, ota yhteyttä antenni-/
kaapeli-/satelliittiverkon palvelun tarjoajaan.

A-20 MAKING CONNECTIONS
Euro Scart Connection
AUDIO / VIDEO
IN/OUT
(RGB)
AV 1
(*Not Provided)
(Use the Scart gender
cable provided.)
English
Transmits the video and audio signals from an external
device to the TV set. Connect the external device and
the TV set with the euro scart cable as shown.
Output
Type
Current
input mode
AV1
(TV Out1)
Digital TV Digital TV
Analogue TV, AV
Analogue TVComponent
HDMI
1 TV Out : Outputs Analogue TV or Digital TV
signals.
NOTE
yAny Euro scart cable used must be signal
shielded.
yWhen watching digital TV in 3D imaging
mode, only 2D out signals cannot be output
through the SCART cable. (Only 3D models)
Svenska
Sänder video- och ljudsignalerna från en extern
enhet till TV:n. Anslut den externa enheten till TV:n
med Euro Scart-kabeln så som visas på bilden
nedan.
Typ av utgång
Aktuellt
insignalsläge
AV1
(TV-ut.1)
Digital-TV Digital-TV
Analog-TV, AV
Analog-TVKomponent
HDMI
1 TV-ut: Utdatasignaler för analog- eller digital-
TV.
Obs!
yOm du vill använda en scartkabel måste du
använda en signalavskärmade typ.
yNär du tittar på digital-TV i 3D-läget är
det endast 2D-signalerna från utgången
som kan gå via SCART-kabeln. (Endast
3D-modeller)
Norsk
Sender video- og lydsignalene fra en ekstern en-
het til TV-en. Koble den eksterne enheten til TV-en
med Euro Scart-kabelen, som vist i illustrasjonen
nedenfor.
Utgangstype
Gjeldende
modus for innsignal
AV1
(TV ut1)
Digital-TV Digital-TV
Analog TV, AV
Analog-TVKomponent
HDMI
1 TV-ut: Genererer analoge eller digitale TV-
signaler.
MERK
yEURO scart-kabelen som brukes, må være
signalskjermet.
yHvis du ser på digital-TV i 3D-modus, kan
bare ut-signaler i 2D sendes via SCART-
kabelen. (Bare 3D-modeller)
