Life Fitness Upright Lifecycle Exercise Bike Classic... User manual

Classic Series Recumbent Lifecycle
®
Exercise Bike
Assembly Instructions

Congratulations...
and welcome to the world of
The following Parts Identification Listing and the step-by-step assembly
procedures have been assembled to make the set-up of the Recumbent Exercise
Bike as quick and easy as possible.
Please take special note of the following important points prior to choosing a
location and beginning assembly of the Recumbent Exercise Bike.

IMPORTANT SAFETY INSTRUCTIONS!
 DO NOT locate the Recumbent Exercise Bike outdoors, near swimming pools, or in areas of high
humidity.
 DO NOT operate your Recumbent Exercise Bike if it has been dropped, damaged, or even partially
immersed in water. Contact Life Fitness Customer Support Services at the number in the Operation
Manual.
 DO NOT locate the Recumbent Exercise Bike any closer than 30 inches (76 cm) to a television set.
 DO NOT locate additional Recumbent Exercise Bike any closer than a minimum of 42 inches (107
cm) from center to center to avoid interference (cross talk) between Heart Rate monitors.
 DO keep the area around your Recumbent Exercise Bike clear of any obstructions, including walls
and furniture.
 DO verify the contents of the delivery carton against the accompanying Parts Listing prior to setting
the cartons and shipping material aside. If any parts are missing, contact Life Fitness Customer
Support Services at the number listed in the Operation Manual. Save the shipping cartons in case of
return.
 DO read the entire Operation Manual prior to attempting to operate this machine, as this is essential
for proper use.
 NE PAS placer le vélo d’exercice allongé Lifecycle à l’extérieur, près d’une piscine ou dans un
endroit très humide.
 NE PAS faire fonctionner le vélo d’exercice allongé Lifecycle s’il est tombé, s’il a été endommagé ou
s’il a été partiellement plongé dans l’eau. Téléphoner au service après-vente de Life Fitness dont le
numéro figure sur la couverture arrière du guide d’installation.
 NE PAS placer le vélo d’exercice allongé Lifecycle à moins de 76 cm (30 po) d’un poste de
télévision.
 MAINTENIR la zone autour du vélo d’exercice allongé Lifecycle libre de toute obstruction, y compris
murs et meubles.
 VÉRIFIER si l’emballage contient toutes les pièces de la liste jointe avant de le mettre de côté. Si des
pièces manquent, téléphoner au service après-vente de Life Fitness dont le numéro figure sur la
couverture arrière du guide d’installation. Conserver l’emballage au cas où l’appareil devrait être
renvoyé.
 LIRE le manuel de l’utilisateur tout entier avant d’essayer de faire fonctionner cet appareil. Ceci est
indispensable à son utilisation correcte.

T OOLS R EQUIRED FOR A SSEMBLY... Phillips screwdriver, 3/16" hex key wrench, T-40 Torx wrench

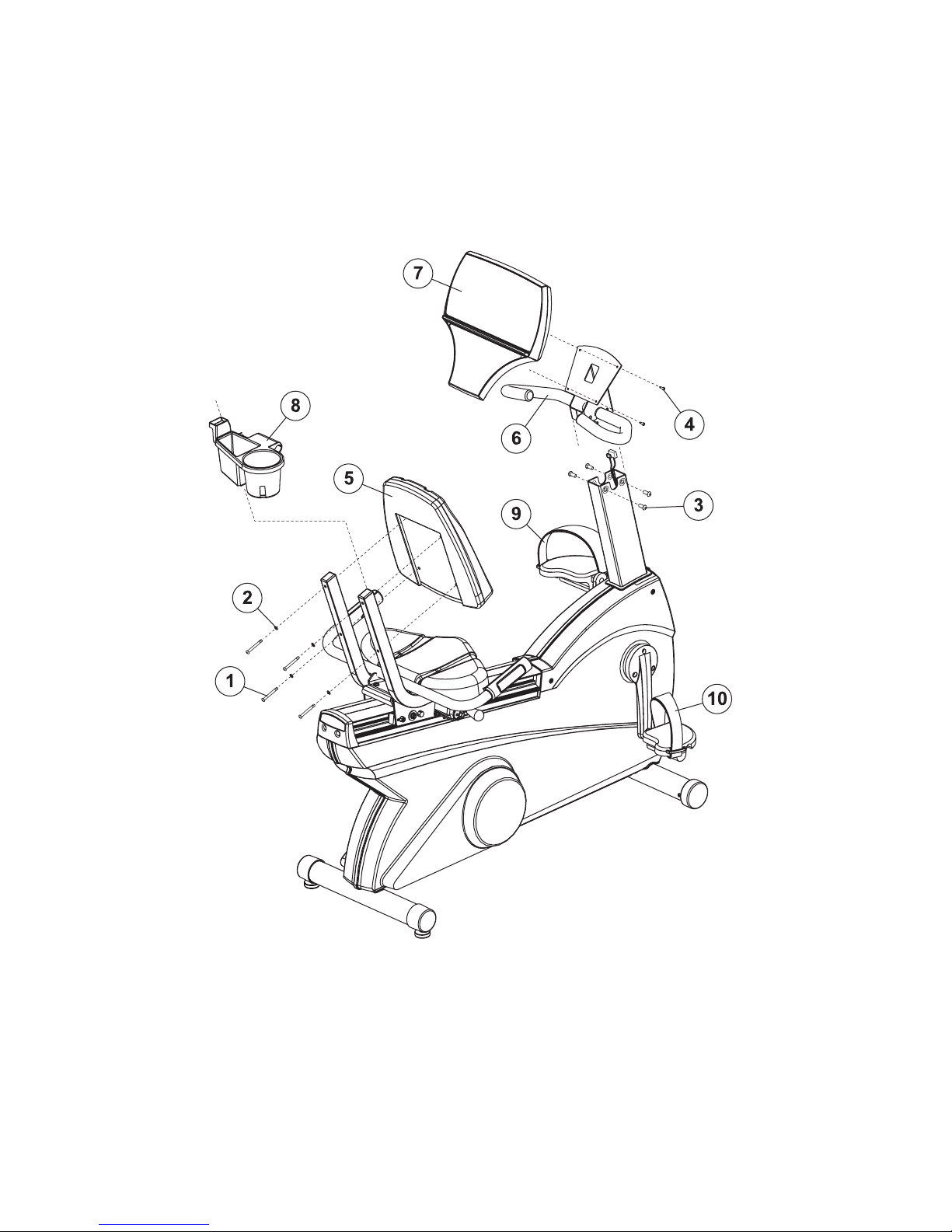

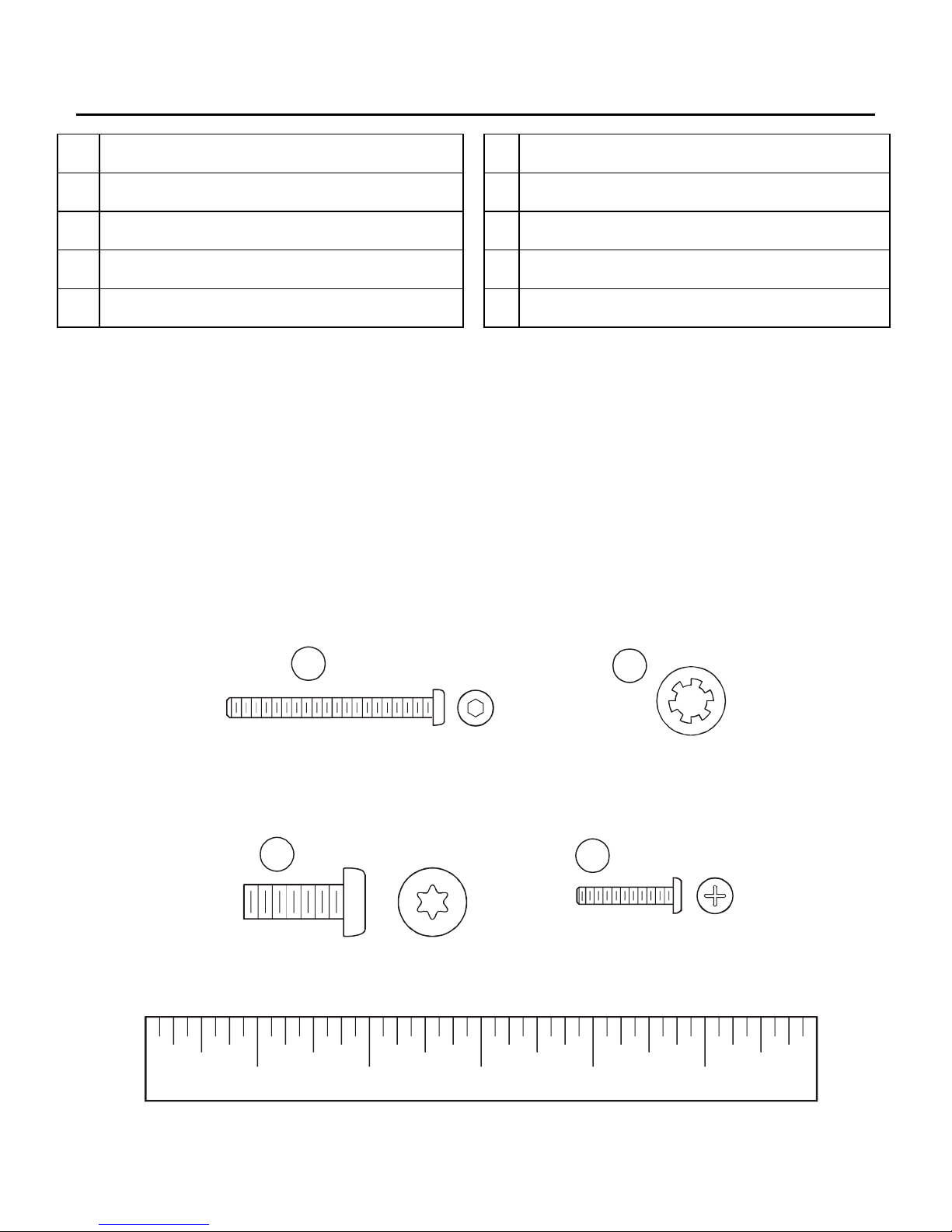

P ARTS D ESCRIPTION
1 Seat Back Screw Qty: 4 2 Seat Back Washer Qty: 4
3 Console Support Assembly Bolt Qty: 4 4 Console Screw Qty: 4
5 Seat Back Qty: 1 6 Console Support Assembly Qty: 1
7 Display Console Qty: 1 8 Accessory Tray Assembly Qty: 1
9 Left Pedal Strap Qty: 1 10 Right Pedal Strap Qty: 1
2
4
1
3
1” 2” 3” 4” 5”

Please read this prior to assembly.
This product is preconfigured to accept the addition of the Life Fitness Attachable TV System. A
POWER CABLE and COAXIAL CABLE have been pre-installed. Please read both the product
assembly instructions and Attachable TV System assembly instructions (included with the Life
Fitness Attachable TV System) prior to assembly.
Route the POWER CABLE and COAXIAL CABLE alongside the MAIN WIRE HARNESS where
applicable.
7
8
5
2
1
64
3
9
10

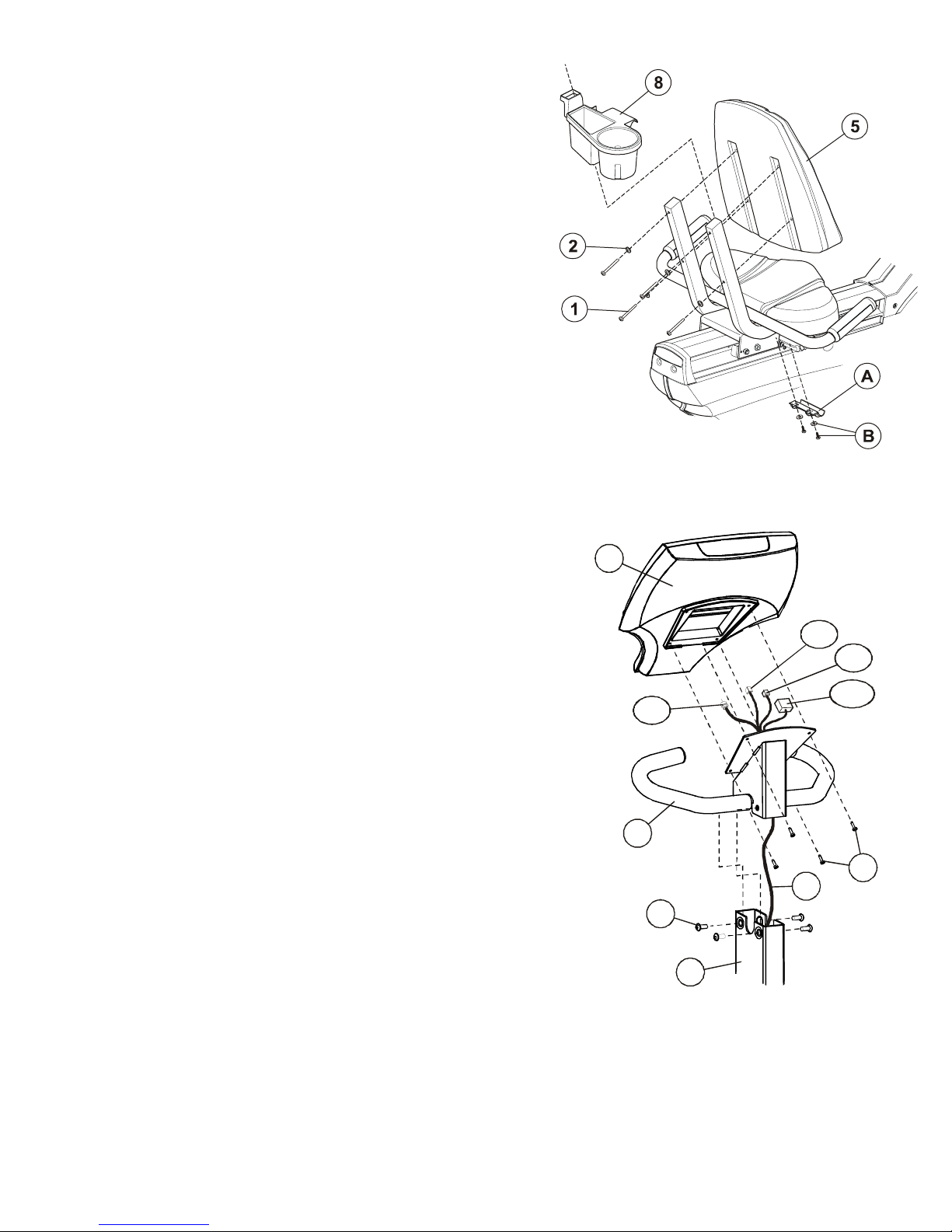

1. Slide the ACCESSORY TRAY (#8) (if so equipped) over the
user right seat back post and down to make contact with the
SEAT HANDLEBAR.
2. Position the underside clamp bracket (A) around the SEAT
HANDLEBAR and tighten the two clamp SCREWS and
WASHERS (B).
NOTE: BE CAREFUL NOT TO OVER-TIGHTEN
THE SCREWS.
MISE EN GARDE : VEILLER À NE PAS TROP SERRER
LA VIS.
3. Align the four holes in the SEAT BACK (#5) with those in the
SEAT BACK POSTS. Insert the four SCREWS (#1) and
WASHERS (#2) through the backside of the SEAT BACK
POSTS and into the SEAT BACK. Tighten the four SCREWS
with a hex key wrench.
NOTE: BE CAREFUL NOT TO OVER-TIGHTEN
THE SCREWS.
MISE EN GARDE : VEILLER À NE PAS TROP SERRER
LA VIS.
4. Unfold the CONSOLE WIRE HARNESSES (C) from the POST
extending from the FRAME.
5. Feed the WIRE HARNESSES at the top of the FRAME POST
through the bottom of the CONSOLE SUPPORT ASSEMBLY
COLUMN. Continue pushing the WIRE HARNESSES until the
CONNECTORS at the end of the WIRE HARNESSES exit
through the opening at the top of the COLUMN. Gently pull the
WIRE HARNESSES to remove the slack.
6. Position the CONSOLE SUPPORT ASSEMBLY (#6) so that
the HANDLEBAR is facing the user and slide the CONSOLE
SUPPORT ASSEMBLY into the FRAME POST (D), being
careful not to pinch the WIRES in the process. Align the holes
in the top of the CONSOLE SUPPORT ASSEMBLY with those
in the FRAME POST. Install the four CONSOLE SUPPORT
ASSEMBLY BOLTS (#3) to secure it into position. Tighten the
four CONSOLE SUPPORT ASSEMBLY BOLTS to 15-20 ft.
lbs.
NOTE: BE VERY CAREFUL NOT TO DAMAGE THE WIRES
WHEN PASSING THE BOLTS THROUGH THE HOLES.
TIGHTEN THE BOLTS SECURELY.
MISE EN GARDE :FAITES ATTENTION TRÈS À NE PAS
ENDOMMAGER LES FILS EN PASSANT LES BOULONS
PAR LES TROUS. SERREZ LES BOULONS SOLIDEMENT.
7. Align the LOCKING TABS of the 10-PIN CONNECTOR and
the 4-PIN CONNECTOR and plug them together until they
SNAP into place.
8. Carefully feed the wires back into the top of the CONSOLE
SUPPORT ASSEMBLY (#6) and attach the DISPLAY
CONSOLE (#7) to the CONSOLE SUPPORT ASSEMBLY
using the four CONSOLE SCREWS (#4) and a Phillips
screwdriver. Tighten the four SCREWS in a criss-cross
pattern.
NOTE: BE CAREFUL NOT TO OVER-TIGHTEN
THE SCREWS.
MISE EN GARDE : VEILLER À NE PAS TROP SERRER LA
VIS.
4P
14P
4
6
D
7
C
3
5P
CX

9. After placing the exercise bike in the intended location for use,
check the stability of the bike. If the exercise bike is not level,
turn a LEVELER (G) in the rear STABILIZER BAR (H) in either
direction until the rocking motion is eliminated. Tighten the
JAM NUT (J) when the exercise bike is level.
NOTE: ONLY ONE LEVELER NEEDS TO BE TURNED.
REMARQUE : NE TOURNER QU’UN SEUL VÉRIN
.
10. Locate the RIGHT PEDAL STRAP (#10) marked with an “R”.
Attach the RIGHT PEDAL STRAP to the RIGHT PEDAL (K)
with the double slot on the inward pedal strap tab looping
upward and attaching to the outward pedal strap tab. Repeat
for the LEFT PEDAL STRAP (#9) marked with an “L”.
GJ
H
10
K

PHYSICAL DIMENSIONS:
Length: 54 inches / 137 centimeters
Width: 26 inches / 66 centimeters
Height: 51 inches / 129 centimeters
Weight: 134 pounds / 61 kilograms
PRE-OPERATION CHECKLIST
 Ensure that the console support screws are tight.
 Make sure the Recumbent Exercise Bike is properly leveled and stable.
 Ensure that the Leveler Jam Nuts are tight.
 Read the entire Operation Manual before using the Recumbent Exercise Bike.
LISTE DES VÉRIFICATIONS À EFFECTUER AVANT L’UTILISATION
 Vérifiez si les vis de fixation de la console sont serrées.
 Vérifiez si le vélo stationnaire allongé est stable et de niveau.
 Vérifiez que les contre-écrous des vérins de mise à niveau sont serrés.
 Lisez le manuel de l’utilisateur dans son intégralité avant d’utiliser le vélo stationnaire
allongé.
Before attempting to operate your Recumbent Exercise Bike, it is imperative that you familiarize yourself
with the contents of the Operation Manual. If your Recumbent Exercise Bike does not respond as
described in the OPERATION MANUAL, contact the nearest Life Fitness service center as listed in the
Operation Manual.
©2008 Life Fitness, a division of Brunswick Corporation. All rights reserved. Life Fitness is trademark of Brunswick Corporation.
Polar is a registered trademark of Polar Electro, Inc. MO51-00K39-B168 04/08

Classic Series Lifecycle®Vélos stationnaires allongés
NOTICE DE MONTAGE

2
Félicitations...
et bienvenue dans le monde de
La liste des pièces et les instructions d’installation détaillées suivantes sont fournies afin de rendre l’installation de
ces vélos allongés aussi facile et rapide que possible.
Portez une attention particulière aux points suivants avant de choisir un emplacement pour commencer à monter
l’appareil.

3
CONSIGNES DE SECURITE IMPORTANTES !
±NE placez PAS le vélo allongé à l’extérieur, près d’une piscine ou dans un endroit très humide.
±NE faites PAS fonctionner l’appareil s’il est tombé, s’il a été endommagé ou s’il a été partiellement plongé
dans l’eau. Contactez le service après-vente de Life Fitness au numéro fourni dans le manuel d’utilisation.
±NE placez PAS le vélo stationnaire allongé à moins de 30 po (76 cm) d’un poste de télévision.
±NE placez PAS d’autres vélos stationnaires allongés à proximité. Un espace d’au moins 42 po (107 cm) doit
être observé entre les parties centrales de deux appareils afin d’éviter les interférences entre les contrôleurs
de fréquence cardiaque.
±MAINTENEZ la zone autour de l’appareil exempte de toute obstruction, y compris murs et meubles.
±VÉRIFIEZ si l’emballage contient toutes les pièces de la liste jointe avant de le mettre de côté. S’il manque
des pièces, contactez le service après-vente de Life Fitness au numéro indiqué dans le manuel d’utilisation.
Conserver l’emballage au cas où l’appareil devrait être retourné.
±LISEZ le manuel de l’utilisateur en entier avant d’essayer de faire fonctionner cet appareil. Ceci est
indispensable à son utilisation correcte.

4

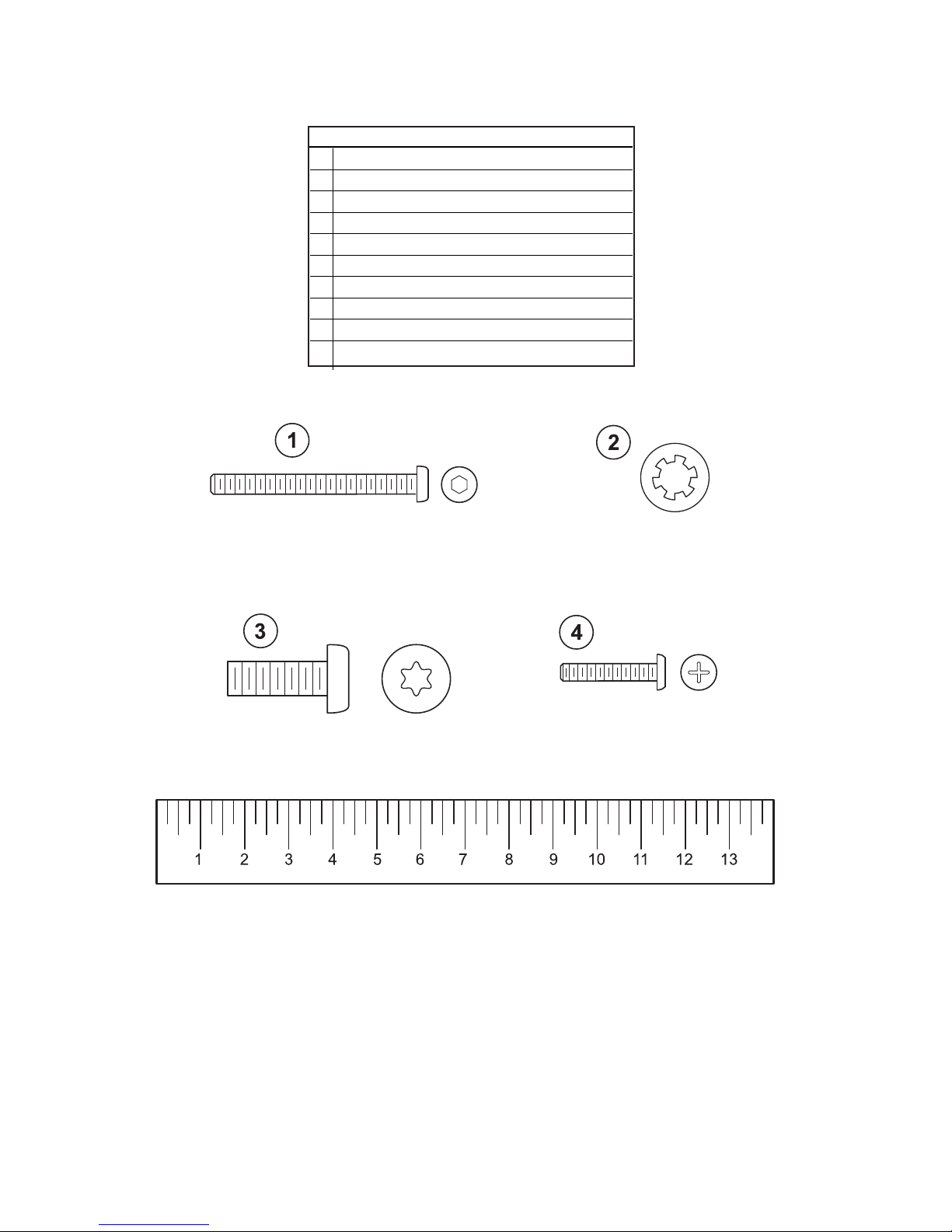

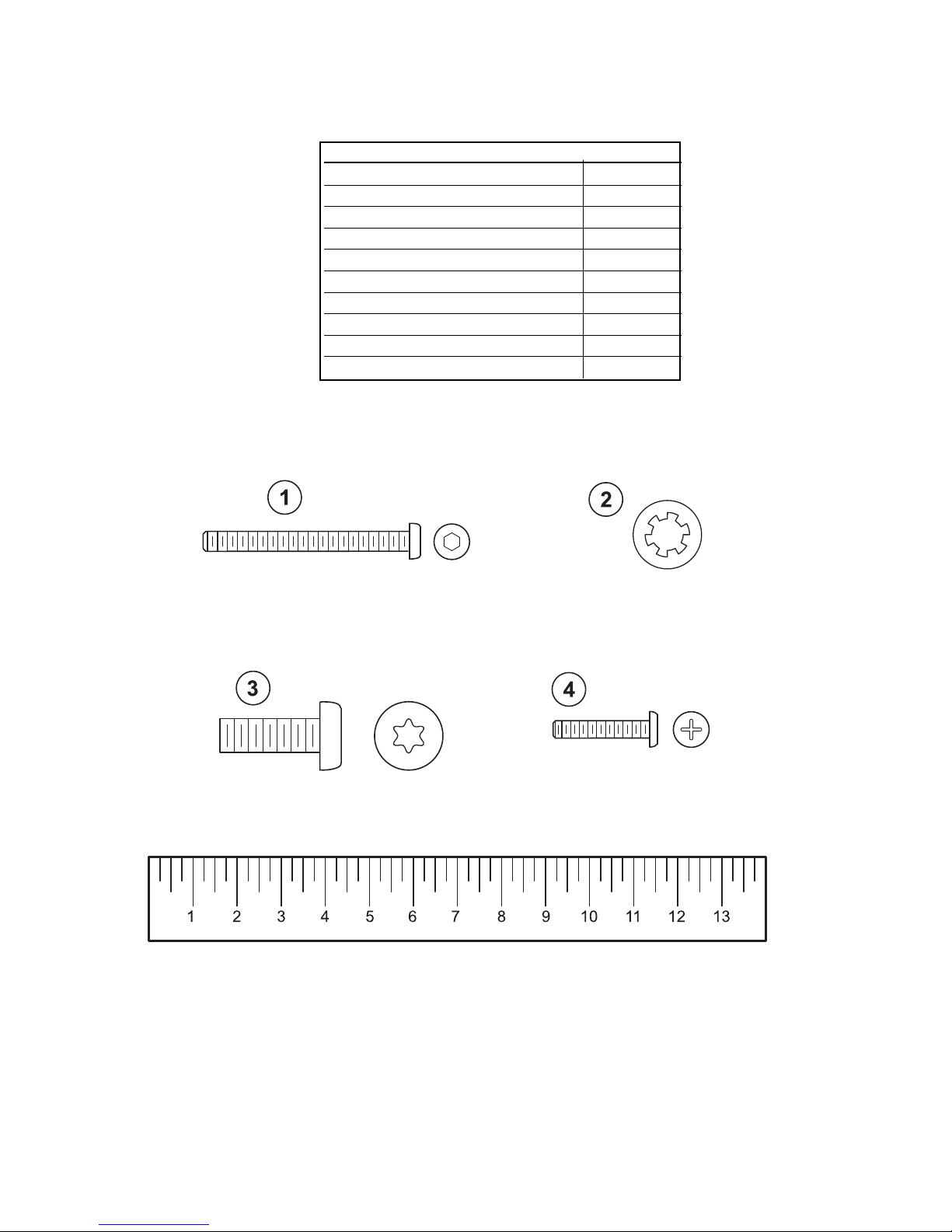

D ESCRIPTION DES PIÈCES
1Vis du dossier du siège Qté : 4
2Rondelle du dossier du siège Qté : 4
3Boulon de support de console Qté : 4
4Vis de la console Qté : 4
5Dossier du siège Qté : 1
6Support de la console Qté : 1
7Console d’affichage Qté : 1
8Plateau pour accessoires Qté : 1
9Courroie du cale-pied gauche Qté : 1
10 Courroie du cale-pied droit Qté : 1
OUTILS NÉCESSAIRES POUR L’INSTALLATION… Tournevis cruciforme, clé hexagonale de 3/16 pouce (47 mm), clé Torx T-40

5
Veuillez lire attentivement ces instructions avant le montage.
Ce produit est préconfiguré pour le système de téléviseur amovible Life Fitness. Un CÂBLE D’ALIMENTATION et un CÂBLE COAXIAL ont été
préinstallés. Veuillez lire les instructions de montage du produit et les instructions d’installation d’téléviseur amovible (livrées avec le système
de téléviseur amovible Life Fitness) avant l’installation.
Le cas échéant, acheminez le CÂBLE D’ALIMENTATION et le CÂBLE COAXIAL le long du FAISCEAU ELECTRIQUE PRINCIPAL.

6

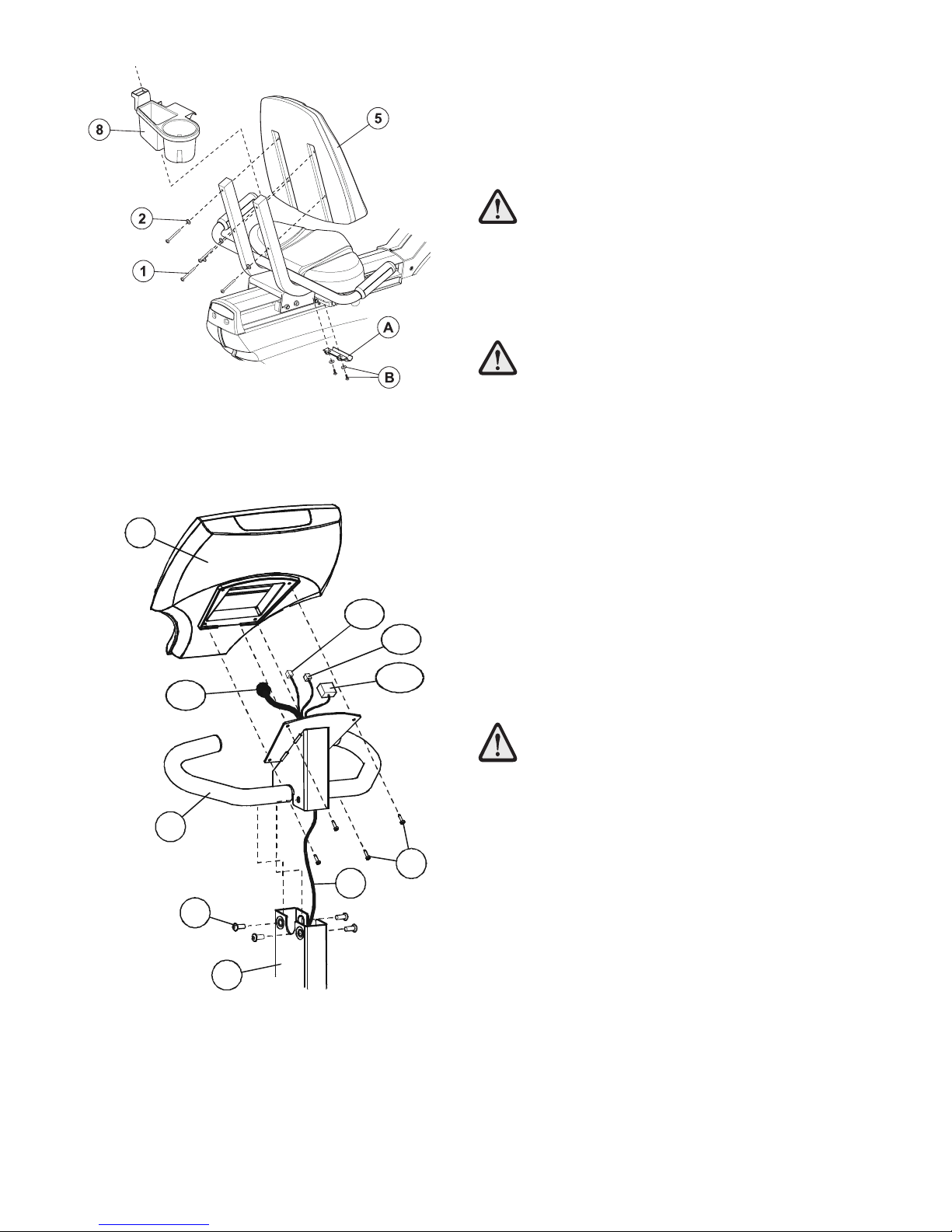

1. Faites glisser le PLATEAU D’ACCESSOIRES (nº 8)
(si équipé) sur le montant arrière droit du siège et vers le
bas jusqu’à ce qu’il touche le GUIDON DU SIÈGE.
2. Placez le dispositif de fixation de la bride de serrage
du dessous (A) autour du GUIDON DU SIÈGE, puis ser-
rez les deux VIS et leurs RONDELLES (B).
REMARQUE : VEILLEZ À NE PAS TROP SER-
RER LES VIS.
3. Alignez les quatre orifices de montage du DOSSIER
DU SIÈGE (nº 5) sur ceux des MONTANTS. Insérez les
quatre VIS (nº 1) et RONDELLES (nº 2) par l’arrière des
MONTANTS DU DOSSIER, dans le DOSSIER DU
SIÈGE. Serrez les quatre VIS avec la clé hexagonale.
REMARQUE : VEILLEZ À NE PAS TROP SER-
RER LES VIS.
4. Dépliez les FAISCEAUX DE CÂBLES DE LA CON-
SOLE (C) de la TIGE dépassant du CADRE.
5. Passez les FAISCEAUX ÉLECTRIQUES en haut de
la TIGE DU CADRE dans le bas de la COLONNE DE
SUPPORT DE LA CONSOLE. Continuez de pousser les
FAISCEAUX DE CÂBLES jusqu’à ce que les CON-
NECTEURS situés à leur extrémité sortent par l’ouver-
ture du haut de la COLONNE. Tirez délicatement sur les
FAISCEAUX ÉLECTRIQUES pour éliminer le mou.
6. Placez le SUPPORT DE LA CONSOLE (nº 6) de
manière à ce que le GUIDON se trouve face à l’utilisa-
teur et faites-le glisser dans la tige du CADRE (D) en
veillant à ne pas pincer de FILS. Alignez les trous du
haut du SUPPORT DE LA CONSOLE avec ceux de la
TIGE DU CADRE. Installez les quatre BOULONS DE
SUPPORT DE CONSOLE (nº 3) afin de le fixer en place.
Serrez ces quatre BOULONS à un couple de 15-20 ft. lb.
(20-27 N.m.).
REMARQUE : VEILLEZ À NE SURTOUT PAS
ENDOMMAGER LES FILS LORS DU PAS-
SAGE DES BOULONS DANS LES TROUS.
SERREZ FERMEMENT LES BOULONS.
7. Alignez les PATTES DE VERROUILLAGE du CON-
NECTEUR à 10 BROCHES et du CONNECTEUR à
4 BROCHES et enclenchez-les jusqu’à ce vous
entendiez un déclic.
4P
14P
4
6
D
7
C
3
5P
CX

7
8. Passez avec précautions les fils sur la partie
supérieure du SUPPORT DE LA CONSOLE (nº 6) et
fixez la CONSOLE D’AFFICHAGE (nº 7) sur son
SUPPORT au moyen de quatre VIS DE CONSOLE
(nº 4) et du tournevis cruciforme. Serrez les quatre VIS
de façon entrecroisée.
REMARQUE : VEILLEZ À NE PAS TROP
SERRER LES VIS.
9. Après avoir placé l’appareil là où vous désirez
l’utiliser, vérifiez s’il est stable. S’il est bancal, tournez le
DISPOSITIF DE MISE À NIVEAU (G) de la BARRE DE
STABILISATION ARRIÈRE (H) dans un sens ou dans
l’autre jusqu’à ce qu’il repose à plat. Serrez le CONTRE-
ÉCROU (J) une fois que l’appareil est de niveau.
REMARQUE : UN SEUL DISPOSITIF DE MISE
A NIVEAU DOIT ÊTRE TOURNÉ.
10. Repérez la COURROIE CALE-PIED DE DROITE
(nº 10) marquée de la lettre « R ». Fixez-la sur la
PÉDALE DROITE (K) au moyen de la double fente, en
formant une boucle vers le haut entre la languette
interne et la languette externe de la pédale. Procédez de
même pour la COURROIE CALE-PIED DE GAUCHE
(nº 9) marquée de la lettre « L ».
GJ
H
10
K

Avant d’essayer de faire fonctionner l’appareil, il est indispensable de vous familiariser avec le contenu du manuel
de l’utilisateur. Si votre vélo stationnaire allongé ne réagit pas conformément aux descriptions fournies dans ce
MANUEL, contactez le service après-vente Life Fitness le plus proche de chez vous, mentionné dans cet
ouvrage.
Dimensions hors tout :
Longueur 54 po (137 cm)
Largeur 26 po (66 cm)
Hauteur 51 po (129 cm)
Poids 134 livre (61 kg)
LISTE DES VÉRIFICATIONS À EFFECTUER AVANT L’UTILISATION
• Vérifiez si les vis de fixation de la console sont serrées.
• Vérifiez si le vélo stationnaire allongé est stable et de niveau.
• Vérifiez que les contre-écrous des vérins de mise à niveau sont serrés.
• Lisez le manuel de l’utilisateur dans son intégralité avant d’utiliser le vélo stationnaire allongé.
© 2008 Life Fitness, une division de Brunswick Corporation. Tous droits réservés. Life Fitness est une marque commerciale de Brunswick Corporation. Polar est unemar-
que déposée de Polar Electro, Inc. MO51-00K39-B168 04.08

Classic Series Lifecycle®Cyclette reclinabili
ISTRUZIONI DI ASSEMBLAGGIO

2
Congratulazioni...
e benvenuti nel mondo di
Il seguente elenco di identificazione dei componenti e le procedure dettagliate di assemblaggio sono stati redatti
per rendere il più facile e veloce possibile l'installazione della cyclette reclinabile.
Prima di scegliere l'ubicazione della cyclette reclinabile e di iniziare la procedura di assemblaggio, leggere le
seguenti avvertenze importanti.

3
IMPORTANTI ISTRUZIONI DI SICUREZZA.
±NON collocare la cyclette reclinabile all'aperto, in prossimità di piscine o in aree altamente umide.
±NON utilizzare la cyclette reclinabile se è stato fatta cadere, se appare danneggiata o se è stata immersa in
acqua, anche solo parzialmente. In tali situazioni, occorre contattare il centro assistenza clienti Life Fitness
telefonando al numero indicato nel manuale di funzionamento del prodotto in questione.
±NON collocare la cyclette reclinabile a meno di 30 inches (76 cm) da qualsiasi apparecchio televisivo.
±NON posizionare altre cyclette reclinabili affiancate a meno di 42 inches (107 cm) dal punto centrale di una
cyclette al punto centrale dell'altra cyclette per evitare eventuali interferenze (cross talk) tra i
cardiofrequenzimetri.
±MANTENERE l'area circostante la cyclette reclinabile sgombra di ostacoli, compresi mobili e pareti.
±VERIFICARE che il contenuto delle scatole di imballaggio corrisponda all'elenco dei componenti allegato
prima di disfarsi del materiale di spedizione. Se vi sono parti mancanti, contattare il centro di assistenza clienti
Life Fitness al numero indicato nel manuale di funzionamento. Conservare le scatole di imballaggio in caso di
restituzione del prodotto.
±LEGGERE l'intero manuale di funzionamento prima di utilizzare questo prodotto.

4
UTENSILI NECESSARI PER L'ASSEMBLAGGIO: cacciavite a croce, chiave esagonale da 3/16 di pollice, chiave Torx T-40
DESCRIZIONE DEL COMPONENTI
1 Viti per schienale Qtà: 4
2 Rondelle per schienale Qtà: 4
3 Bulloni per supporto console Qtà: 4
4 Viti per console Qtà: 4
5 Schienale Qtà: 1
6 Supporto console Qtà: 1
7 Console Qtà: 1
8 Porta accessori Qtà: 1
9 Cinghia pedale sinistro Qtà: 1
10 Cinghia pedale destro Qtà: 1
