LightPro Ixion User manual

MI-
Geproduceerd door / Hergestellt von / Produced by / Produit par:
TECHMAR B.V. | CHOPINSTRAAT - |  EH HENGELO | THE NETHERLANDS
+     | INFOLIGHTPRO.NL| WWW.LIGHTPRO.NL
Gebruikershandleiding
Bedienungsanleitung
User manual
Manuel de l’utilisateur
Ixion
182W

2
30mm
A
B
4
5
2
3
1
1
2
3
4
C1

3
E
D
1
1
2
F
1

4
H
I
G
1
2
1
NB
Ø 10MM

5

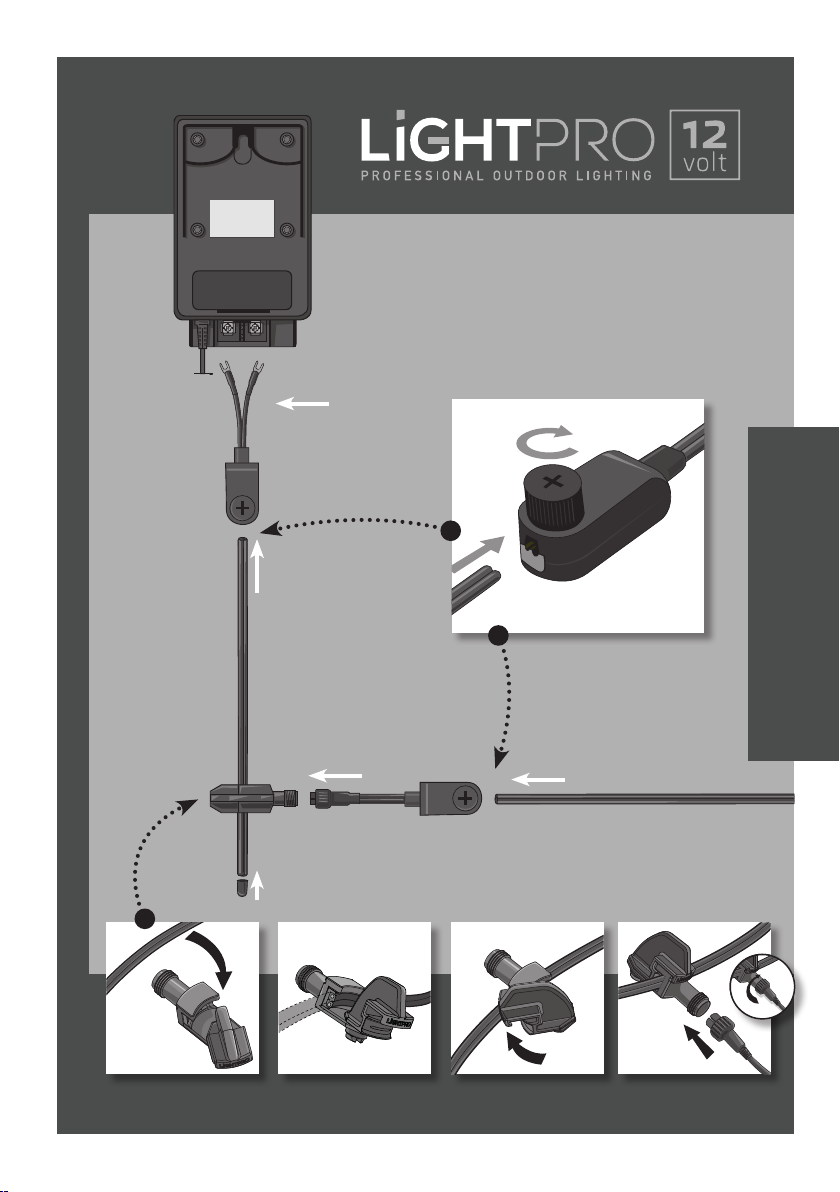

Transformer (144A/145A)
Connector
Type Y (143A)
Connector
Type M (138A)
Connector
Type F (137A)
JUST TURN IT!
Connection to make a branch
Connection to transformer
Just twist and connect!
The system

6
Ixion
Gebruikershandleiding
Bedankt voor de aankoop van de Lightpro Ixion. Dit
document bevat de benodigde informatie voor correct,
efficiënt en veilig gebruik van het product. Raadpleeg de
gebruikershandleiding van uw transformator voor meer
informatie over de aanleg en aansluiting van uw lichtplan
of kijk op onze website www.lightpro.nl.
Lees de informatie in deze handleiding zorgvuldig door
voor ingebruikname van het product. Bewaar deze
handleiding bij het product ter naslag in de toekomst.
PRODUCTBESCHRIJVING
De Lightpro Ixion is een LED wandlamp voor
buitengebruik.Het armatuur kan aan de wand worden
gemonteerd met de meegeleverde schroeven. Dit product
is uitsluitend te gebruiken als buitenverlichting in
combinatie met het 12-volt systeem van Lightpro. Elke
wijziging aan het product kan gevolgen hebben voor de
veiligheid, garantie en correcte werking van het product
en/of het andere onderdelen van het systeem.
SPECIFICATIES
Product Lightpro Ixion
Artikelnummer 182W
Lichtbron: LED 9W AC/DC 12V
Verbruik (max) 9W
Lichtstroom (max) 50-534 lm
Kleurtemperatuur 3.000K
Gem. levensduur 25.000
Afmetingen (H x B x D) 110 x 110 x 110 mm
Beschermingsklasse IP44
Omgevingstemperatuur -20 °C tot 50 °C
Kabellengte 3m
Dimbaar Ja
Lichtbron Niet vervangbaar
INHOUD VAN DE VERPAKKING
[Afbeelding A]
1.Armatuur Ixion
2. Schroeven
3. Pluggen
4. Lightpro connector
5. Inbussleutel
Controleer of alle onderdelen aanwezig zijn in de
verpakking.Voor vragen over onderdelen, service,
eventuele klachten of andere zaken kunt u altijd bij ons
terecht. E-mail: [email protected]
MONTAGE
[Afbeelding B]
Monteer de achterplaat aan de wand met de
meegeleverde schroeven
Boor indien nodig gaten voor en gebruik de
meegeleverde pluggen [5].
[Afbeelding C]
Plaats de lamp over de achterplaat
[Afbeelding D]
Fixeer de lamp met de meegeleverde schroeven
[Afbeelding E]
Bepaal de gewenste lichthoek door de shutters te
verstellen
[Afbeelding F]
Stel de gewenste lichtsterkte in middels de druktoets
De lichtsterkte is instelbaar in 6 verschillende niveaus
[Afbeelding G]
Plaats de kap over de lamp
[Afbeelding H]
Fixeer de kap met de meegeleverde schroef
[Afbeelding I]
Voltooid
NB
Indien gewenst kan de kabel door de wand worden
gevoerd.Boor een gat van 10 mm op de gewenste positie
door de wand met een geschikte boor.
Voer de kleine stekker met de kabel door het geboorde
gat.Monteer de stekker aan de desbetreffende kabel
met bijbehorende passende vrouwelijke stekker.

7
Ixion
Benutzeranleitung
Vielen Dank, dass Sie sich für die Lightpro Ixion
entschieden haben. Dieses Dokument enthält die
notwendigen Informationen für den korrekten,
effizienten und sicheren Gebrauch des Produkts.Weitere
Informationen zur Installation und zum Anschluss Ihres
Beleuchtungsplans finden Sie in Ihrer Transformator-
Benutzeranleitung oder besuchen Sie unsere Website
www.lightpro.nl.
Bitte lesen Sie die Informationen in diesem Handbuch
sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.
Bitte bewahren Sie dieses Handbuch zusammen mit dem
Produkt auf, um zukünftig nachschlagen zu können.
PRODUKTBESCHREIBUNG
Lightpro Ixion ist ein LED-Strahler für den Außeneinsatz.
Die Leuchte kann mit den mitgelieferten Schrauben an
einer festen Fläche montiert oder mit dem mitgelieferten
Spieß in den Boden gesteckt werden. Dieses Produkt
kann nur in Kombination mit dem 12-Volt-System von
Lightpro als Außenbeleuchtung verwendet werden.
Jede Veränderung am Produkt kann die Sicherheit, die
Gewährleistung und den
ordnungsgemäßen Betrieb des Produkts und/oder
anderer Teile des Systems beeinträchtigen.
SPEZIFIKATIONEN
Produkt Lightpro Ixion
Artikelnummer 182W
Leuchtmittel LED 9W AC/DC 12V
Leistung (max) 9W
Lichtstrom (max) 50-534 lm
Licht Farbe 3.000K
Durchschn. Lebensdauer 25.000
Abmessungen (H x B x T) 110 x 110 x 110 mm
Schutzart IP44
Umgebungstemperatur -20 °C bis 50 °C
Kabellänge 3m
Dimmbar Ja
Leuchtmittel Nicht austauschbar
VERPACKUNGSINHALT
[Bild A]
1. Leuchte Ixion
2. Schrauben
3. Dübel
4. Lightpro Konnektor
5. Inbusschlüssel
Überprüfen Sie, ob alle Teile in der Verpackung
vorhanden sind.Bei Fragen zu Einzelteilen, Service,
Reklamationen oder anderen Angelegenheiten können
Sie uns jederzeit kontaktieren.E-Mail: [email protected]
[Bild B]
Befestigen Sie die Rückplatte mit den mitgelieferten
Schrauben an der Wand
Falls erforderlich, bohren Sie Löcher in die Wand und
verwenden Sie die mitgelieferten Stopfen.
[Bild C]
Setzen Sie die Lampe auf die Rückplatte auf
[Bild D]
Befestigen Sie die Lampe mit den mitgelieferten
Schrauben
[Bild E]
Bestimmen Sie den gewünschten Lichtwinkel, indem Sie
die Blenden einstellen
[Bild F]
Stellen Sie mit der Drucktaste die gewünschte Helligkeit
ein
Die Lichtintensität ist in 6 Stufen einstellbar
[Bild G]
Setzen Sie die Kappe auf die Lampe
[Bild H]
Befestigen Sie die Kappe mit der mitgelieferten Schraube
[Bild I]
Fertig
NB
Auf Wunsch kann das Kabel durch die Wand geführt
werden. Bohren Sie mit einem geeigneten Bohrer an der
gewünschten Stelle ein 10 mm Loch durch die Wand.
Führen Sie den kleinen Stecker mit dem Kabel durch
das Bohrloch.Verbinden Sie den Stecker mit dem
entsprechenden Kabel mit der entsprechenden
Steckerbuchse.

Ixion
User manual
Thank you for purchasing the Lightpro Ixion.
This document contains the necessary information for
correct, efficient and safe use of the product. Consult the
user manual of your transformer for more information
about the installation and connection of your lighting
plan or visit our website www.lightpro.nl
Read the information in this manual carefully before
using the product. Keep this manual near the product for
consultation in the future.
PRODUCT DESCRIPTION
The Lightpro Ixion is a LED wall lamp for outdoor use. The
fixture can be fixed to the wall with the included screws.
This product may only be used as outdoor lighting in
combination with the Lightpro 12-volt system. Any
alterations made to the product may have consequences
for the safety, guarantee and correct functioning of the
product and/or other parts of the system.
SPECIFICATIONS
Product Lightpro Ixion
Article number 182W
Light source LED 9W AC/DC 12V
Power (max) 9W
Luminous flux (max) 50-534 lm
Light colour 3.000K
Average lifetime 25.000
Dimensions (H x W x D) 110 x 110 x 110 mm
Protection class IP44
Ambient temperature -20 °C to 50 °C
Cable length 3m
Dimmable Yes
Light source Not replaceable
PACKAGING CONTENT
[Figure A]
1. Fixture Ixion
2. Screws
3. Plugs
4. Lightpro connector
5. Hex key
Check if all parts are present in the packaging. For
questions about parts, service,and any complaints or
other remarks,you can always contact us.
E-mail: [email protected]
[Figure B]
Mount the back plate on the wall with the included
screws
If necessary, drill holes in the wall and use the included
plugs
[Figure C]
Place the lamp over the back plate
[Figure D]
Fasten the lamp with the included screws
[Figure E]
Determine the desired light angle by adjusting the
shutters
[Figure F]
Set the desired brightness using the push button
The brightness can be adjusted to 6 different levels
[Figure G]
Place the shade over the lamp
[Figure H]
Fasten the shade with the included screw
[Figure I]
Ready
NB
If desired, the cable can be fed through the wall. Drill a
10 mm hole in the desired position through the wall with
a suitable drill.
Feed the small plug with the cable through the drilled
hole. Fit the plug to the appropriate cable with the
appropriate female plug.

Ixion
Manuel de l’utilisateur
Nous vous remercions pour l’achat de Lightpro Ixion.
Ce document contient les informations nécessaires
pour une utilisation adéquate, efficace et sûre du
produit. Consultez le manuel de l’utilisateur de votre
transformateur pour de plus amples informations
sur l’aménagement et le raccordement de votre plan
d’éclairage ou visitez notre site Web www.lightpro.nl.
Lisez attentivement les informations sur le produit dans
ce mode d’emploi pour la mise en service du produit.
Conservez ce mode d’emploi à proximité du produit pour
pouvoir le consulter ultérieurement.
DESCRIPTION DU PRODUIT
Le Lightpro Ixion est une lampe murale LED pour
l’extérieur. On peut monter la lumière au mur à l’aide
des vis fournies. Ce produit s’utilise uniquement comme
éclairage extérieur en combinaison avec le système
12-volts de Lightpro. Toute modification apportée au
produit peut avoir des conséquences pour la sécurité, au
niveau de la garantie et pour le fonctionnement adéquat
du produit et/ou d’autres composants du système.
SPÉCIFICATIONS
Produit Lightpro Ixion
Numéro d’article 182W
Source de lumière LED 9W AC/DC 12V
Puissance (maximum) 9W
Flux lumineux (maximum) 50-534 lm
Couleur de la lumière 3.000K
Durée de vie moyenne 25.000
Dimensions (H x L x P) 110 x 110 x 110 mm
Indice de protection IP44
Température ambiante -20 °C bis 50 °C
Longeur de câble 3m
Réglable Oui
Source de lumière Non remplaçable
CONTENU DE L’EMBALLAGE
[Image A]
1. Lumière Ixion
2.Vis
3. Chivelles
4. Lightpro connecteur
5. Clé hexagonale
Contrôlez que toutes les pièces soient bien présentes
dans l’emballage.Vous pouvez toujours nous contacter
pour des questions sur les pièces, le service,des plaintes
éventuelles ou d’autres choses.
Email : [email protected]
[Image B]
Montez la plaque arrière sur le mur avec les vis fournies
Le cas échéant,percez les trous dans le mur et utilisez
les chevilles
[Image C]
Placez la lampe par-dessus la plaque arrière
[Image D]
Fixez la lampe avec les vis fournies
[Image E]
Définissez l’angle d’éclairage voulu en réglant les
obturateurs
[Image F]
Définissez l’intensité lumineuse voulue avec le bouton-
poussoir
L’intensité lumineuse est réglable en 6 niveaux
différents
[Image G]
Placez le couvercle par-dessus la lampe
[Image H]
Fixez le couvercle avec la vis fournie
[Image I]
Prêt
NB
Si vous le souhaitez, le câble peut être passé à travers le
mur. Percez un trou de 10 mm à la position souhaitée à
travers le mur avec une perceuse appropriée.
Faites passer la petite fiche avec le câble à travers le trou
percé. Raccordez la fiche au câble approprié avec la fiche
femelle appropriée.

10
INSTALLATIE VAN DE LAMPEN
• Plaats de producten op de gewenste plaats en
leg de kabels zodanig dat deze ruimschoots op de
transformator of kabels kunnen worden aangesloten.
• Als producten voorzien zijn van een afvoergat voor
water dan moet dit gat naar beneden worden gericht.
• Gebruik corrosievaste bevestigingsmaterialen
(standaard meegeleverd) als u de producten wilt
vastschroeven.
• Sluit de stekkers van de producten aan op de
hoofdkabel met behulp van de connector zoals
aangegeven op afbeelding op pag 5.
• Raadpleeg de handleiding van uw transformator voor
meer informatie.
VEILIGHEID
• Monteer dit product altijd zodanig dat het bereikbaar
blijft voor onderhoud. Dit product mag niet vast worden
ingegoten of ingemetseld.
• Schakel het systeem uit door de stekker van de
transformator uit de wandcontactdoos te nemen voor
het plegen van onderhoud.
• Reinig het product regelmatig met een zachte,schone
doek.Vermijd schuurmiddelen die het oppervlak
kunnen beschadigen.
• Reinig producten met RVS onderdelen eenmaal per
6 maanden met RVS reiniger.
• Gebruik geen hogedrukreiniger of agressieve
chemische reinigingsmiddelen bij het schoonmaken
van het product, dit kan onherstelbare schade aan het
product veroorzaken.
• Beschermingsklasse III: dit product mag alleen worden
aangesloten op veilgheidslaagspanning tot maximaal
12 volt.
• Dit product is bestand tegen een omgevings-
temperatuur van: -20 tot 50 °C.
• Gebruik dit product niet in ruimtes waar brandbare
gassen,dampen of vloeistoffen opgeslagen kunnen zijn.
Dit product voldoet aan de EU-normen voor
gezondheid,veiligheid en milieubescherming.
Voor vragen over onderdelen, service, eventuele
klachten of andere zaken kunt u altijd bij ons terecht.
E-mail: [email protected]
Afgedankte elektrische apparatuur mag niet in het
huisvuil terechtkomen.Breng,indien mogelijk,deze
apparaten naar een recyclingbedrijf. Voor informatie
over recycling kunt u terecht bij een gemeentelijk
afvalverwerkingsbedrijf of bij uw dealer.
5 jaar garantie – bezoek onze website op
lightpro.nl voor de garantievoorwaarden.
INSTALLATION DER LAMPEN
• Installieren Sie das Produkt in der gewünschten
Position und verlegen Sie die Kabel so, dass sie
einfach mit dem Transformator oder dem Hauptkabel
verbunden werden können.
• Wenn Produkte über eine Wasserablauföffnung
verfügen,muss diese nach unten zeigen.
• Wenn Sie die Produkte fest in Boden verankern
möchten,verwenden Sie dazu Befestigungsmaterial
aus nicht-rostenden Materialien (als Standard
mitgeliefert).
• Verbinden Sie die Leuchten an den Hauptkabel mit dem
Konnektor wie auf Bild auf Seite 5 gezeigt wird.
• Weitere Informationen finden Sie in Ihrer Anleitung
zum Transformator.
SICHERHEIT
• Bringen Sie dieses Produkt stets so an, dass es zu
Bedienungs- und Wartungszwecken zugänglich bleibt.
• Schalten Sie das System aus, indem Sie den
Transformator zur Wartung aus der Steckdose ziehen.
• Reinigen Sie das Produkt regelmäßig mit einem
weichen, sauberen Tuch.Vermeiden Sie Schleifmittel,
die die Oberfläche beschädigen können.
• Reinigen Sie Produkte mit Edelstahlteilen einmal alle
6 Monate mit Edelstahlreiniger.
• Verwenden Sie bei der Reinigung des Produkts
keine Hochdruckreiniger oder aggressive chemische
Reinigungsmittel,da dies zu irreparablen Schäden am
Produkt führen kann.
• Schutzklasse III: Dieses Produkt darf nur mit Schutz-
Kleinspannung bis maximal 12 Volt verbunden werden.
• Geeignet für Umgebungstemperatur ca: -20 tot 50 °C.
• Verwenden Sie diese Produkt nicht in Bereichen,in
denen brennbare Gase, Dämpfe oder Flüssigkeiten
auftreten oder gelagert werden können.
Dieses Produkt entspricht den EU-Standards für
Gesundheit, Sicherheit und Umweltschutz.
Wenn Sie Fragen zu Einzelteilen oder zum Service
haben, oder wenn Sie uns eine Beschwerde oder
andere Hinweise übermitteln möchten, können Sie
sich jederzeit an uns wenden. E-Mail: [email protected]
Entsorgen Sie elektrische Geräte nicht im Hausmüll.
Nutzen Sie die Sammelstellen in ihrer Gemeinde.
Fragen Sie Ihre Gemeindeverwaltung nach den
Standorten der Sammelstellen.
5 Jahre garantie – Besuchen Sie unsere Website
unter lightpro.nl für die Garantiebedingungen.
5
YEARS
5
YEARS

11
INSTALLATION OF THE LIGHTS
• Install the products in the desired position and lay the
cables so they can be comfortably connected to the
transformer or main cable.
• If products are provided with a drain hole for water,this
hole must be pointing downwards.
• Use non-corrosive fixing materials (supplied as
standard) if you want to bolt the products down.
• Connect the lights to the main cable by using the
connector as shown in figure on page 5.
• Consult the manual of your transformer for more
information.
SAFETY
• Always fit this product so that it can still be accessed
for servicing or maintenance. This product must not be
permanently embedded or bricked in.
• Turn off the system by pulling the plug of the
transformer from the socket for maintenance.
• Regularly clean the product with a soft,clean cloth.
Avoid abrasives that can damage the surface.
• Clean products with stainless steel parts with a
stainless steel cleaning agent once per six months.
• Do not use a high pressure washer or aggressive
chemical cleaning agents when cleaning the product.
This can cause irreparable damage.
• Protection class III: this product may only be connected
to safety extra-low voltage up to a maximum of 12 Volt.
• This product is suitable for outside temperatures of:
-20 to 50 °C.
• Do not use this product in areas where combustible
gases,fumes or liquids may be stored.
This product meets the EU standards for health,
safety and environmental protection.
For questions about parts, service, any complaints
or other matters,you can contact us at any time.
E-mail: [email protected]
Discarded electrical equipment must not be put in
the household waste.If possible, take it to a recycling
company. For details of recycling, contact a municipal
waste processing company or your dealer.
5 year warranty – visit our website at lightpro.nl for
warranty conditions.
INSTALLATION DES LAMPES
• Installez les produits dans la position désirée et
positionnez les câbles de telle sorte qu’ils puissent
être raccordés confortablement au transformateur ou
au câble principal.
• Si les produits sont équipés d’un orifice d’évacuation
de l’eau, orientez celui-ci vers le bas.
• Utilisez des équipements de fixation non corrosifs
(fournis en standard) si vous souhaitez visser les
produits.
• Raccordez les prises des produits au câble principal
comme indiqué dans l’image à la page 5.
• Consultez le mode d’emploi de votre transformateur
pour de plus amples informations.
SÉCURITÉ
• Installez ce produit de telle sorte qu’il soit accessible
pour la réparation ou l’entretien. Ce produit ne doit
jamais être encastré ou imbriqué de façon permanente.
• Débranchez le système en retirant la fiche de la prise
de courant murale avant d’effectuer l’entretien
• Nettoyez régulièrement le produit avec un chiffon
doux et propre. Evitez les produits abrasifs qui peuvent
endommager la surface.
• Nettoyez les produits avec des éléments en inox une
fois tous les 6 mois avec un nettoyant pour acier
inoxydable.
• N’utilisez pas de nettoyeur haute-pression ou de
nettoyants chimiques agressifs pour nettoyer
le produit, cela peut entrainer des dommages
irréparables pour le produit.
• Classe de protection III: ce produit ne peut être
raccordé qu’à une très faible tension de sécurité d’une
puissance maximale 12 Volts.
• Ce produit est adapté à une température extérieure de:
-20 à 50 °C.
• N’utilisez pas ce produit dans des lieux de stockage
de gaz inflammables,de sources d’émanations ou de
liquides.
Ce produit répond aux normes de l’UE en matière
de santé, de sécurité et de protection de
l’environnement.
Pour tout renseignement concernant les pièces de
rechange et les réparations ou pour les éventuelles
plaintes et autres problèmes, n’hésitez pas à nous
contacter à l’adresse suivante: [email protected]
Ne pas jeter les équipements électriques usagés
dans la poubelle domestique. Si possible, remettez-
les à une entreprise de recyclage.Pour tout détail
concernant le recyclage,contactez un organisme
municipal de traitement des déchets ou votre
revendeur.
Garantie de 5 ans – visitez notre site Web à
lightpro.nl pour les les conditions de garantie.
5
YEARS
5
YEARS

TECHMAR B.V. | CHOPINSTRAAT  |  EH HENGELO | THE NETHERLANDS | WWW.LIGHTPRO.NL
UK Authorised Representative
(for authorities only)
ProductIP (UK) Ltd.
8, Northumberland Av.
London WC2N 5BY
Techmar B.V.
182W
9
