Liko LikoLight User manual

Doc.No. 3SE450401-01
2005-12-14
LikoLight
Service Manual
Serial No:2503102
Version: 4
7:2

www.liko.com
2
Table of contents
LikoLight
Position Ref.no. Page
Table of contents ............................................................... 1.0..................... 2
Care and maintenance ...................................................... 2.0..................... 4
Technical Specications .................................................... 3.0..................... 6
Positions for spareparts..................................................... 4.0..................... 8

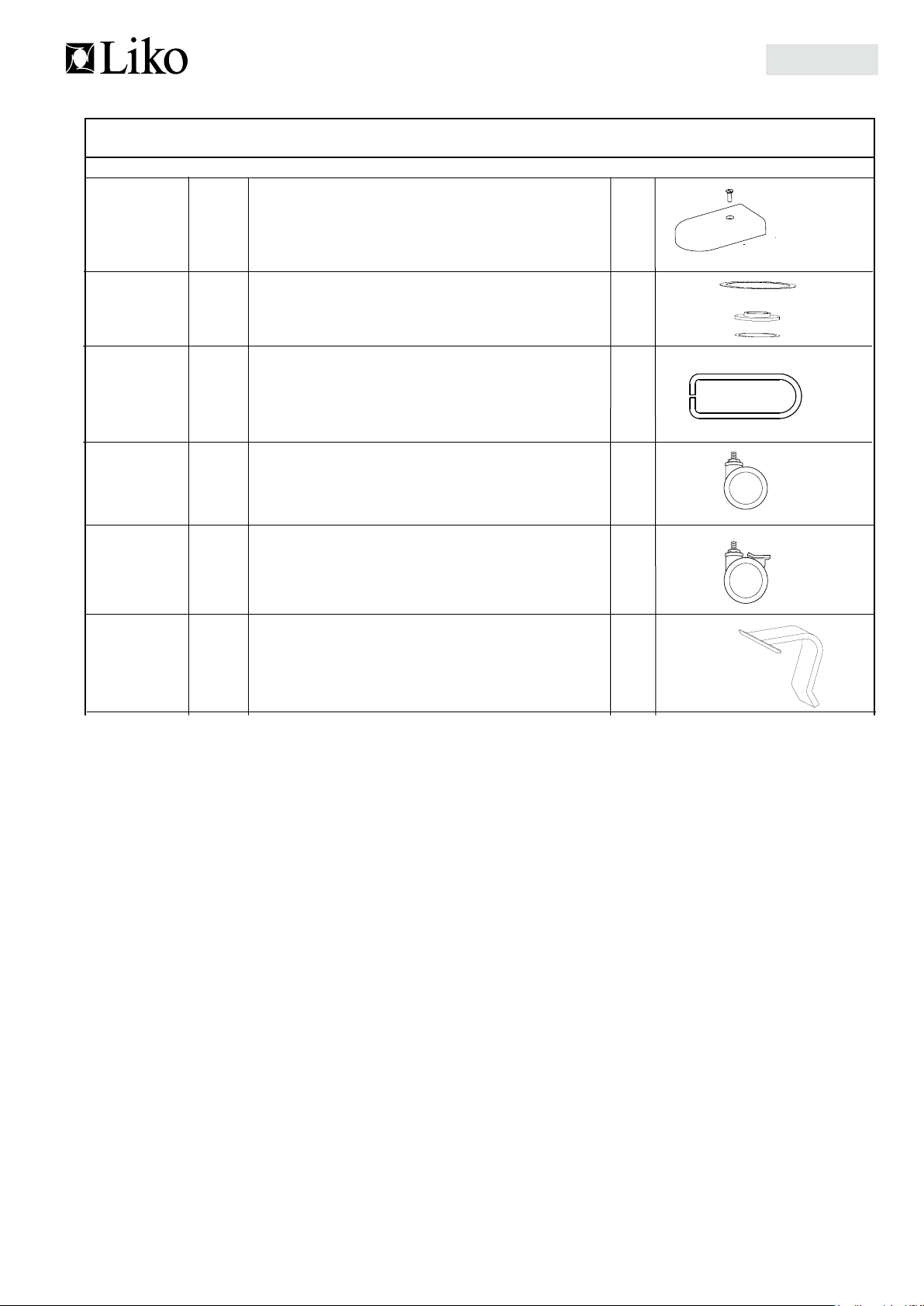

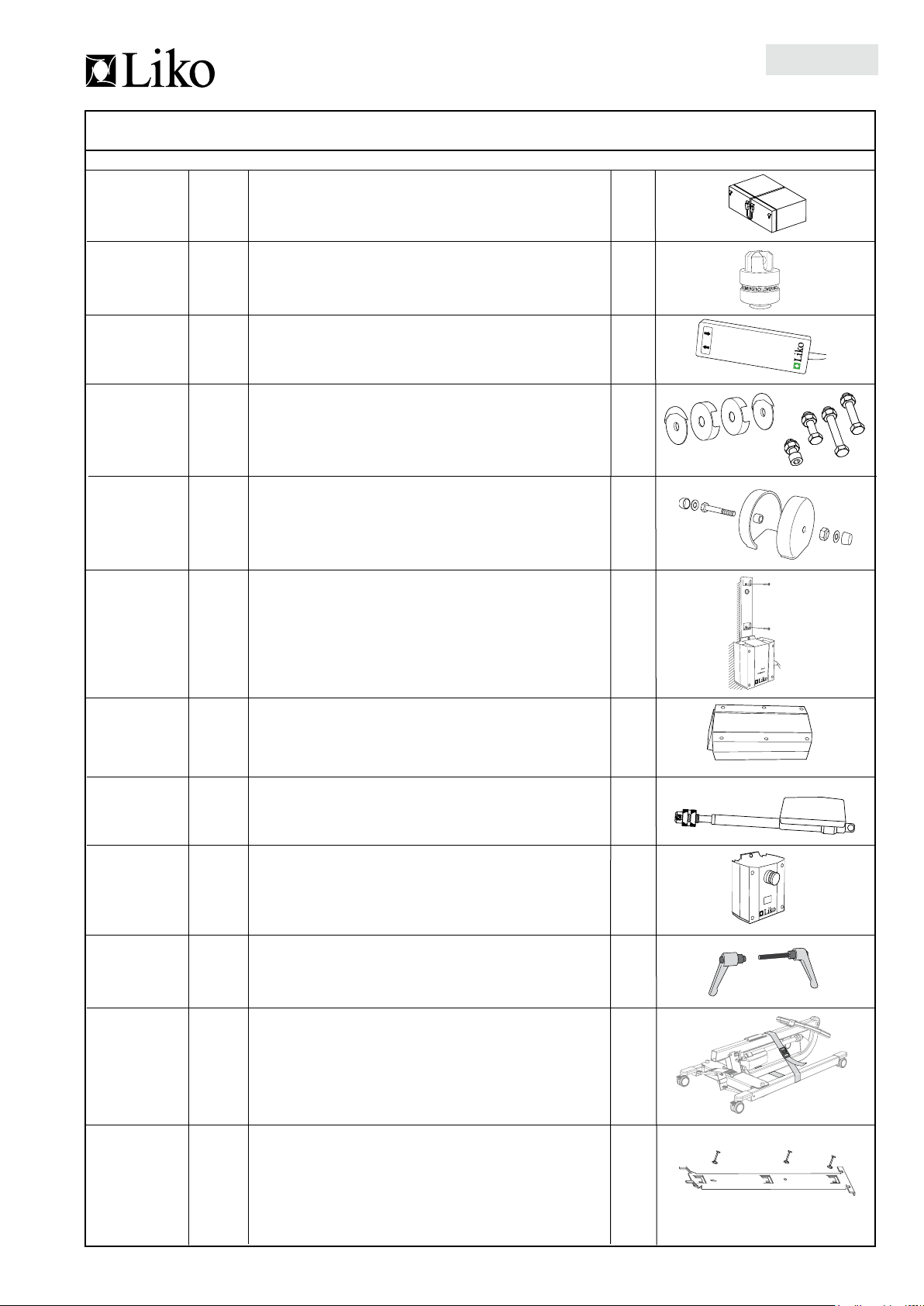

Spareparts with position. ................................................... 5.0..................... 9

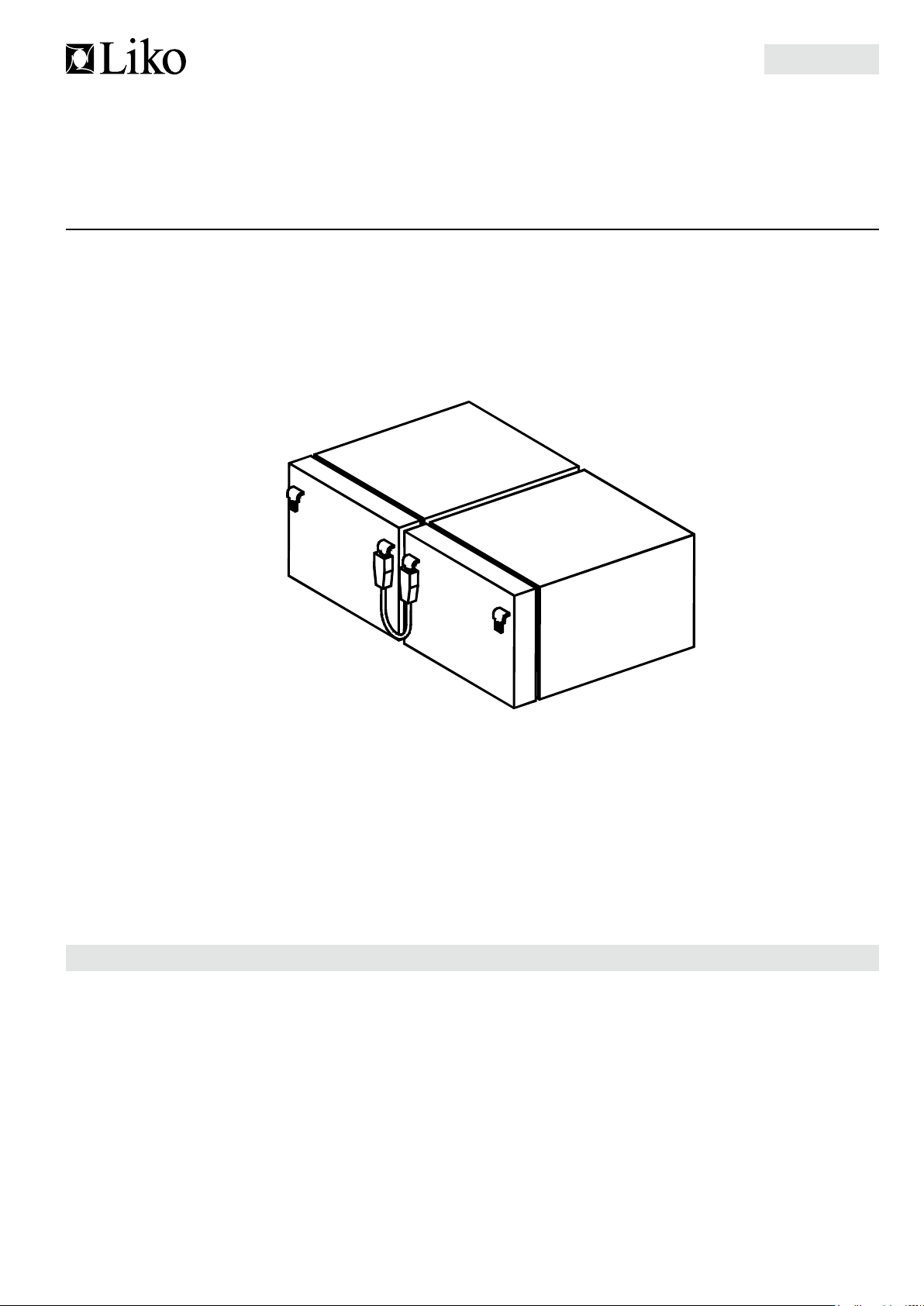

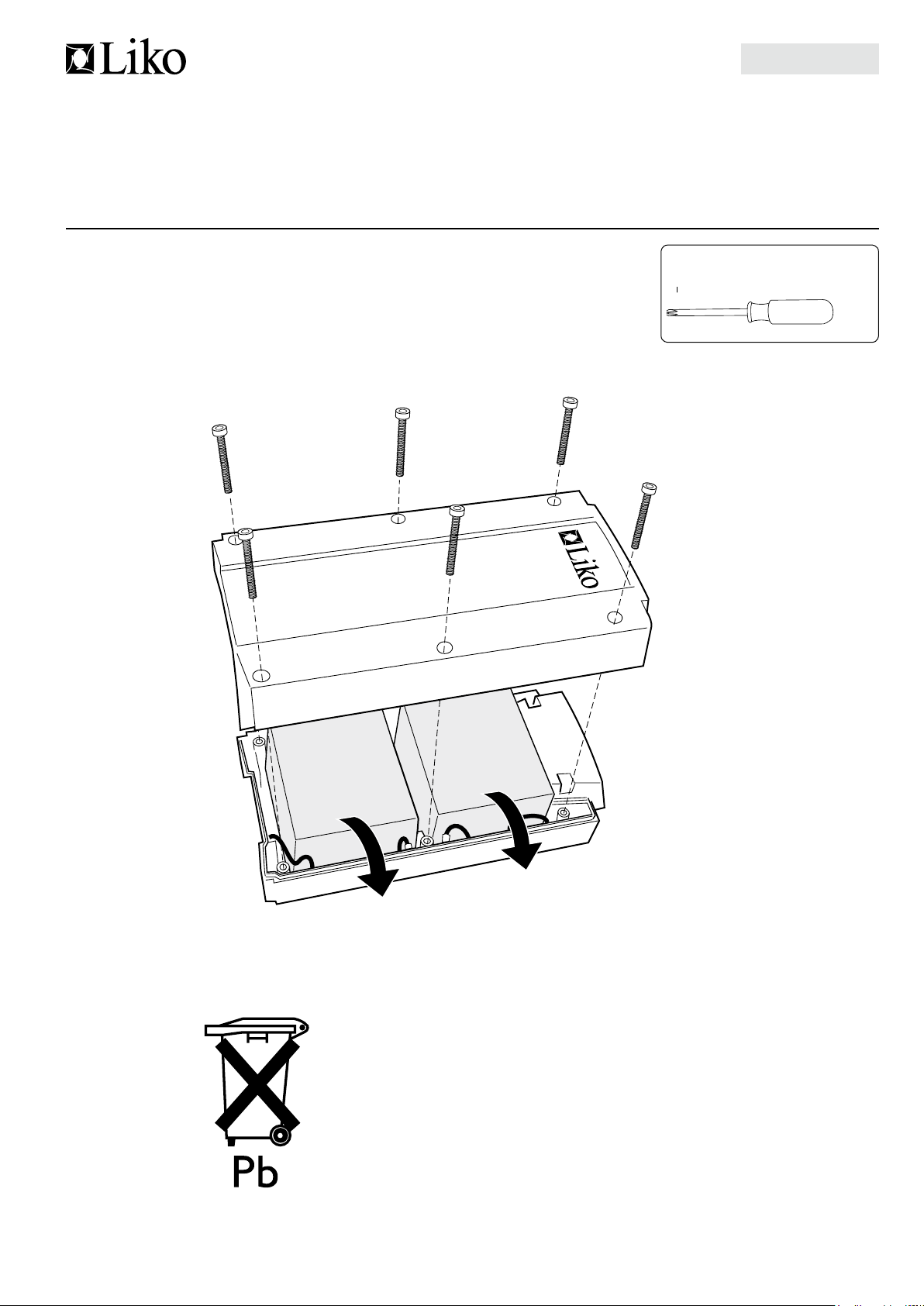

Battery ............................................................ 21.............. 5.21................. 13
Emergency Lowering Device.......................... 51.............. 5.51................. 15

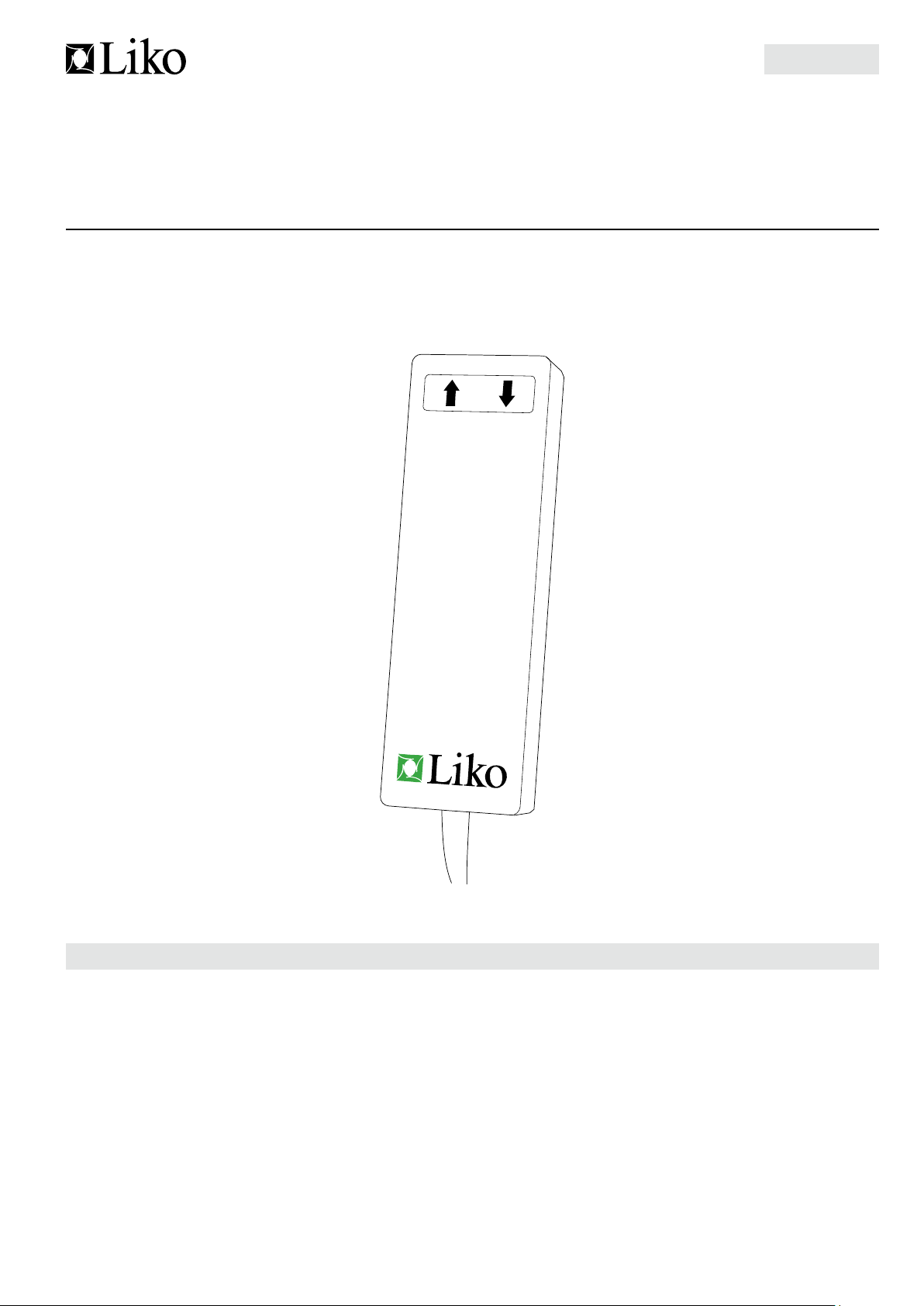

Handcontrol EM 2-button................................ 54.............. 5.54................. 17
Overhead Beam Restoration set .................... 62.............. 5.62................. 19
Lift Arm Plastic Cover ..................................... 63.............. 5.63................. 21
Charger for Extra battery, Wallmounted ....... 138.............. 5.138............... 23
Extra Battery box, incl. batteries................... 139.............. 5.139............... 25
Actuator LikoLight......................................... 150.............. 5.150............... 27
Control Box LikoLight ................................... 155.............. 5.155............... 29
Locking Handle............................................. 156.............. 5.156............... 31
Conveyor Strap............................................. 157.............. 5.157............... 33
Attachment for Control Box LikoLight........... 158.............. 5.158............... 35
Front Fork Cover LL,Vi ................................. 159.............. 5.159............... 37
Restoration set Emergency Lowering........... 220.............. 5.220............... 39
Safety Latch Universal Slingbar ................... 264.............. 5.264............... 41
Front Wheel 75 mm Standard ...................... 284.............. 5.284............... 43
Rear Wheel 75 mm Standard....................... 285.............. 5.285............... 45
Hook for handcontrol 2,4,6 ........................... 292.............. 5.292............... 47
Troubleshooting................................................................. 6.0................... 49
Exploded view ................................................................... 7.0................... 51
Components ...................................................................... 8.0................... 54
Decal Instructions.............................................................. 9.0................... 57
Periodic Inspection ............................................................ 10.0................. 58
1.0

www.liko.com
3
Innehållsförteckning
LikoLight
Position Blad nr Sida
Innehållsförteckning................................................................. 1.0................... 3
Tillsyn och underhåll................................................................ 2.0................... 4
Teknisk data............................................................................. 3.0................... 7
Positioner för reservdelar ........................................................ 4.0................... 8

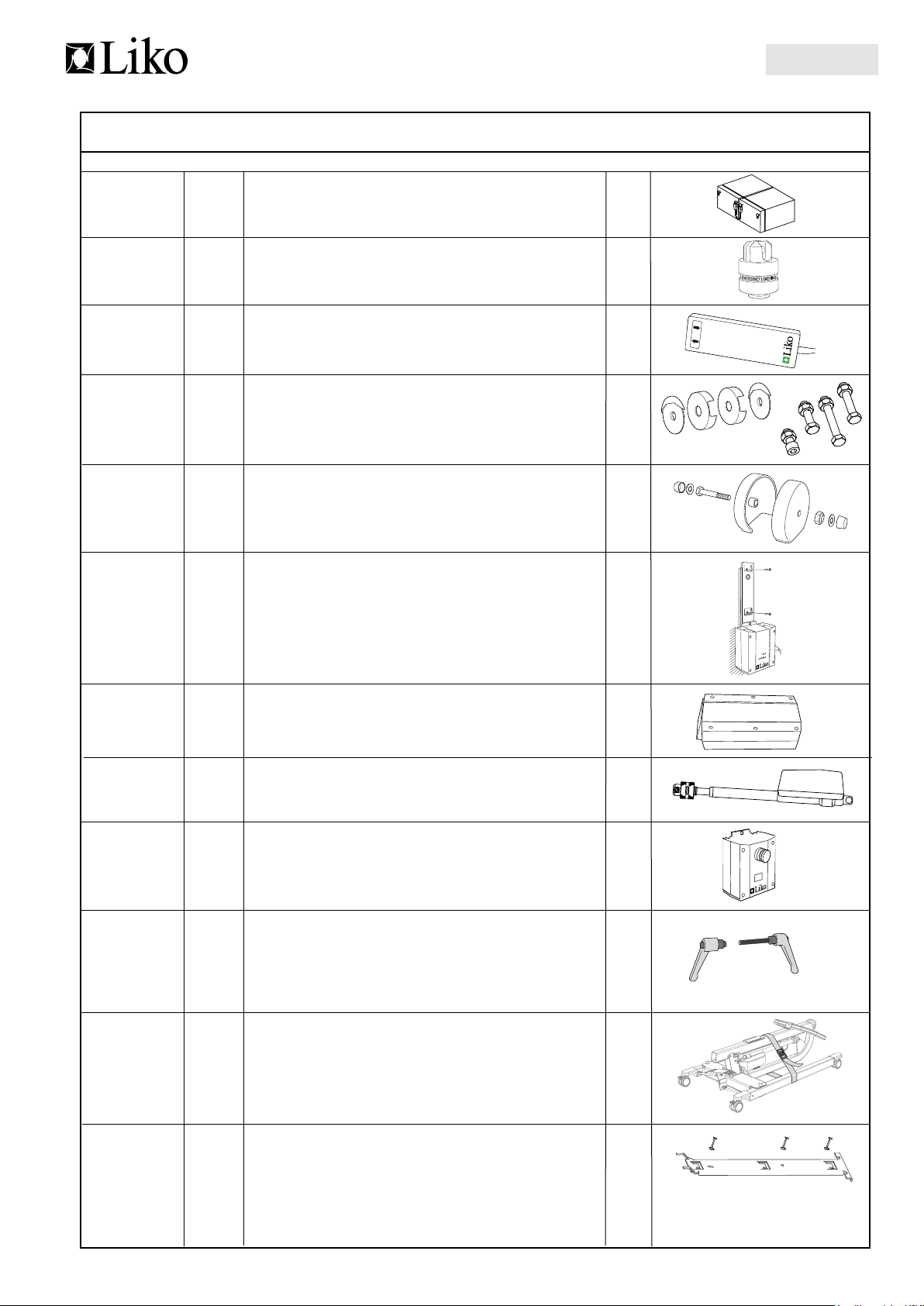

Reservdelslista med positioner................................................ 5.0................... 11
Batterier 2,9 Ah/12 V .......................................21 ................... 5.21................. 13
Nödsänkning U1-2,Sa ..................................... 51 ................... 5.51................. 15
Handkontroll EM, 2-knapp...............................54 ................... 5.54................. 17
Renoveringssats lyftarm.................................. 62 ................... 5.62................. 19
Plastkåpa......................................................... 63 ................... 5.63................. 21
Laddare väggmonterad ................................... 138 ................. 5.138............... 23
Batteribox inkl batterier....................................139 ................. 5.139............... 25
Ställdon LikoLight ............................................ 150 ................. 5.150............... 27
Kontrollbox LikoLight ....................................... 155 ................. 5.155............... 29
Låsvred............................................................ 156 ................. 5.156............... 31
Transportband ................................................. 157 ................. 5.157............... 33
Monteringsbeslag kontrollbox LikoLight .......... 158 ................. 5.158............... 35
Hjulkåpa LL,Vi ................................................. 159 ................. 5.159............... 37
Renoveringssats mekanisk nödsänkning ........ 220 ................. 5.220............... 39
Urkrokningsskydd Universalbygel ................... 264 ................. 5.264............... 41
Framhjul 75 mm...............................................284 ................. 5.284............... 43
Bakhjul 75 mm.................................................285 ................. 5.285............... 45
Hook for handcontrol 2,4,6 .............................. 292 ................. 5.292............... 47
Enkel felsökning ...................................................................... 6.0................... 50
Sprängskisser.......................................................................... 7.0................... 51
Komponenter........................................................................... 8.0................... 54
Dekalanvisning ........................................................................ 9.0................... 57
Periodisk inspektion................................................................. 10.0................. 62
1.0

www.liko.com
4
2.0
Care and Maintenance
www.liko.com
© Copyright Liko AB 2003-11
For safe and trouble-free operation, a few routine procedures should be performed
every day the lift is used.
• Visually inspect the lift and check for external damage or wear.
• Check that screws and lock nuts on the slingbar are tight.
• Check that the safety latches on the slingbar work properly.
• Check the handcontrol and the lift and width movements.
• Check the emergency lowering function.
• Charge the battery every day the lift is used, and check charger function.
If necessary, clean the lift with warm water or ethanol. NOTE! Do not use chemicals
containing phenol or chlorine, since this may damage polyamide materials.
Inspection
The lift must be thoroughly inspected at least once per year. Pay particular attention to parts that
show wear, for example, joints, bolts, etc. Service must be carried out according to Liko service
manuals and by authorized staff.
IMPORTANT!
Repairs and maintenance may only be carried out by authorized Liko service personnel using
original Liko spare parts.
Transportation and storage
During transportation, or when the lift is not to be used for some time, the Emergency Stop
button should be pushed in. Store the lift at a temperature exceeding freezing point and at
normal relative humidity (no more than 60%).
Service agreements
Liko invites you to sign a service agreement for regular maintenance and testing of your
LikoLight.
We always try to improve our products. Naturally, this means changes from time to time.
Please contact our local representative or your nearest Liko ofce to receive the latest updates.
Liko AB
Nedre vägen 100
SE-975 92 Luleå
Sweden
[email protected]
Manufacturer: Liko Distributor in UK: Liko Distributor in USA and Canada:
Liko is quality certied according to ISO 9001 and environment certied according to ISO 14001.
Made in Sweden
Liko (UK) Ltd.
Brunel Centre,
Stroudwater Business Park,
Stonehouse, Gloucester
GL10 3RU, United Kingdom
Phone: [phone]
Fax: [phone]
[email protected]
Liko Inc.
842 Upper Union Street, Suite 4
Franklin, Ma 02038 USA
Phone: [phone]
Fax: [phone]
[email protected]

www.liko.com
5
2.0
Tillsyn och underhåll
www.liko.se
Liko AB
Nedre vägen 100
SE-975 92 Luleå
Tel [phone]
Fax [phone]
[email protected]
© Copyright Liko AB 2005-09
För problemfri användning bör vissa detaljer kontrolleras varje dag lyften används:
• Inspektera lyften och kontrollera att inga yttre skador har uppkommit
• Kontrollera infästningen av lyftbygeln
• Kontrollera urkrokningsskyddens funktion
• Kontrollera manövreringen av lyftrörelsen och breddinställningen
• Kontrollera att nödsänkningen (både den elektriska och den mekaniska) fungerar
• Ladda batterierna varje dag lyften använts och kontrollera då att laddaren fungerar
Vid behov, rengör lyften med varmt vatten eller tvättsprit och se till att hjulen är fria från smuts och hår.
OBS! Använd inte rengöringsmedel som innehåller fenol eller klor, då detta kan skada aluminium
och polyamidmaterialen.
Transport och lagring
Under transport, eller då lyften inte skall användas under en längre tid, bör nödstoppen vara intryckt.
Lyften bör förvaras frostfritt samt ej över normal luftfuktighet (ca 60%).
Tillsyn och kontroll
LikoLight skall genomgå kontroll av förslitningsdetaljer minst en gång per år.
Utföres i enlighet med Likos servicemanual och av auktoriserad personal.
VIKTIGT!
Reparation och underhåll får endast utföras av Liko auktoriserad personal och med original-
reservdelar.
Serviceavtal
Liko erbjuder möjligheten att teckna serviceavtal för underhåll och återkommande provning av er LikoLight.
Likos produkter utvecklas ständigt varför vi förbehåller oss rätten till ändringar i produkter utan föregående
notis. Kontakta din Likorepresentant för information, råd och eventuella uppdateringar.
Återvinning
För instruktioner om hur lyften skall återvinnas hänvisar vi till vår webbplats www.liko.se.
Made in Sweden
Liko är kvalitetscertierat enligt ISO 9001 och miljöcertierat enligt ISO 14001.

www.liko.com
6
3.0
Technical Specications
Intermittent Int. Op 10/90, active operation max 2
operation: min. Out of a time of 100, active must be
less than 10, however not more than 2 min.
IP-class 43
This device is built for indoor operation.
Type B according to the degree of protection
against electric shock.
Class ll equipment.
LikoLight meet the requirements of the EMC according to EN
60601-1st-2nd edition. Never expose the device to interference
above the levels stated in EN60601-1-2.
Lifting speed: 3,8 cm/sec (1,3 in./sec) without load.
Batteries: Two 2,9Ah - 12V valve regulated
rechargable leadacid batteries.
New batteries are supplied by the
manufacturer.
Battery charger: Separate charger for wallmounting.
Motor (mast): 24 V 6 A, manufacturer Linak,
permanent magnetic motor with
mechanical safety mechanism.
Wheels: Front: 75 mm twin Wheels
Rear: 75 mm twin Wheels w. breaks
Material: Anodized aluminium
Em. lowering: Mechanical (pat. pend.) and
electrical.

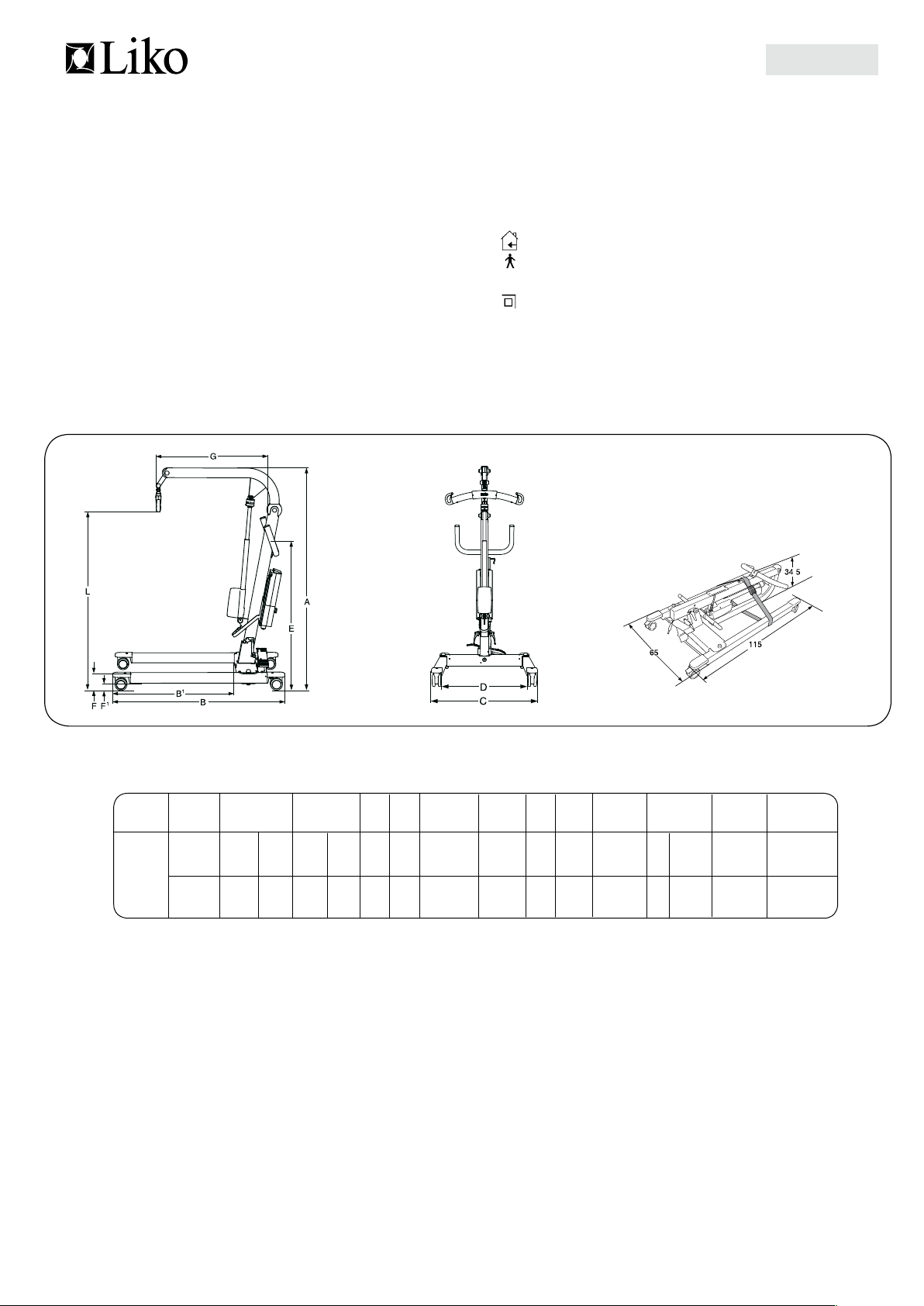

Turning-
diameter
Model Capacity L A B B1 C D E F * F1* G Weight
Max Min Max Min Max MIn Tot
LikoLight
A: Capacity and weight in kg. Measurement in cm.
B: Capacity and weight in lbs. Measurement in inch.
* 11/3,2 cm is standard. 14/4.8 cm is with frontwheels 100mm
A: 140 156 26 176 118 115 81 65-108 51-96 97 11/14 3,2/4,8 72 50 23 127
3 Liko • 0920-244700 • www .liko.s e
Bruksanvisning LikoLight • 7SV145102-01
Tekniska data
Vikt: Underrede: 10 kg
Lyftpelare: 9 kg
Kontrollbox inkl. batteripack +
handkontroll: 4 kg
Material: Aluminium
Nödsänkning: Mekanisk (patenterad) och elektrisk
Intermittent drift: Int. Op 10/90, aktiv drift max 2 min.
Av en tid på 100 får aktiv tid vara
10, dock max 2 min.
Skyddsklass: IP 43
Apparaten är avsedd för inomhusbruk.
Typ B, enligt skyddsgrad mot elektrisk chock.
Klass ll utrustning.
Lyfthastighet: 3,8 cm/s utan belastning
Batterier: 2 st 2,9 Ah - 12 V ventilreglerade
slutna blyack. s.k gelbatterier.
Nya batterier tillhandahålles av
leverantören.
Batteriladdare: Laddare för väggmont., 100-240 V,
50-60 Hz, 400 mA
Ställdon (pelare):24V 6A, Fabr. Linak, permanent
magnetmotor med mekanisk säker-
hetsmekanism som dragsäkring och
säkerhetsmutter
Hjul: Standard fram: 75 mm tvillinghjul.
Alt. fram: 100 mm tvillinghjul
Standard bak: 75 mm bromsade
tvillinghjul.
Alt. bak: 125 mm bromsade tvillinghjul

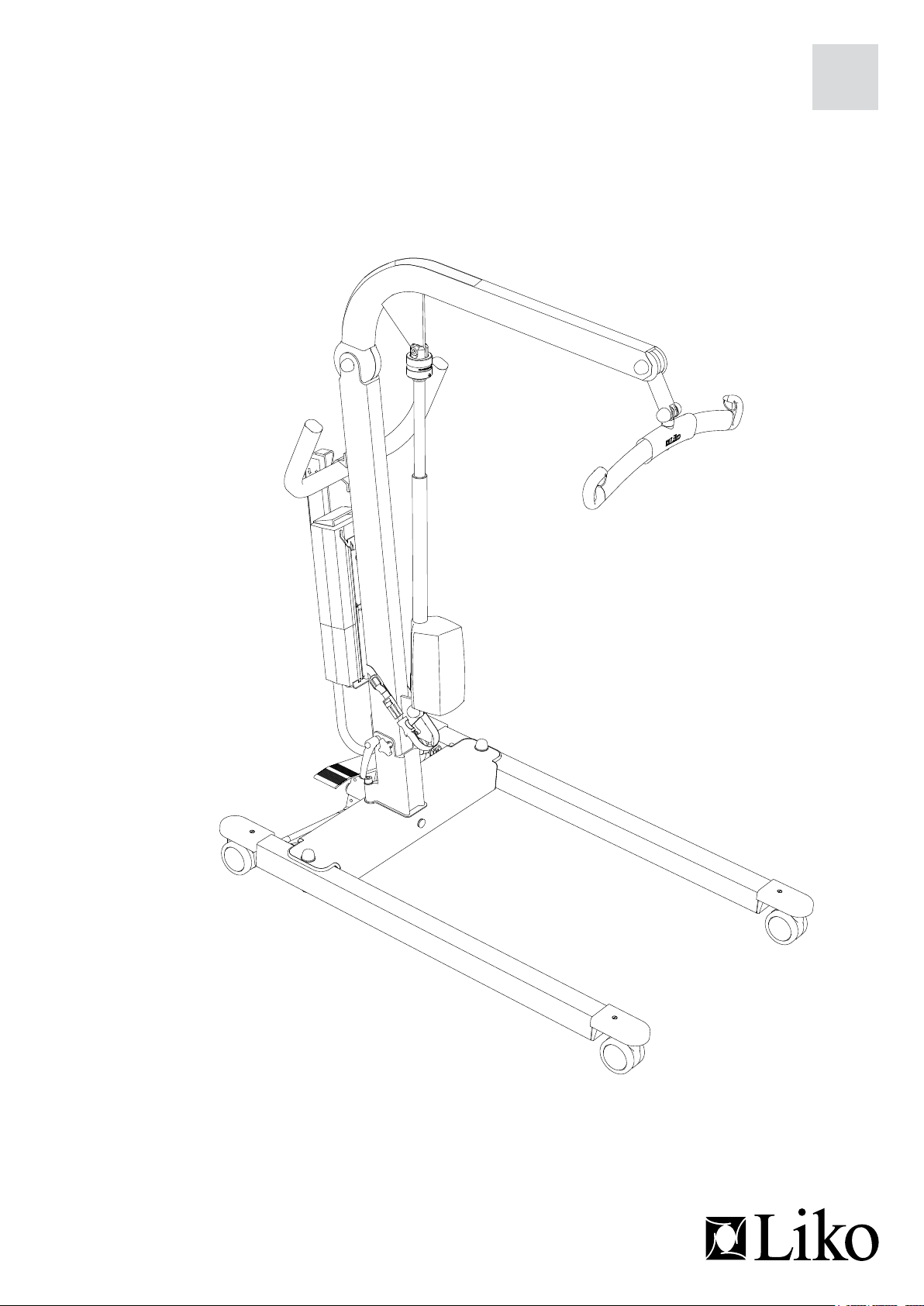

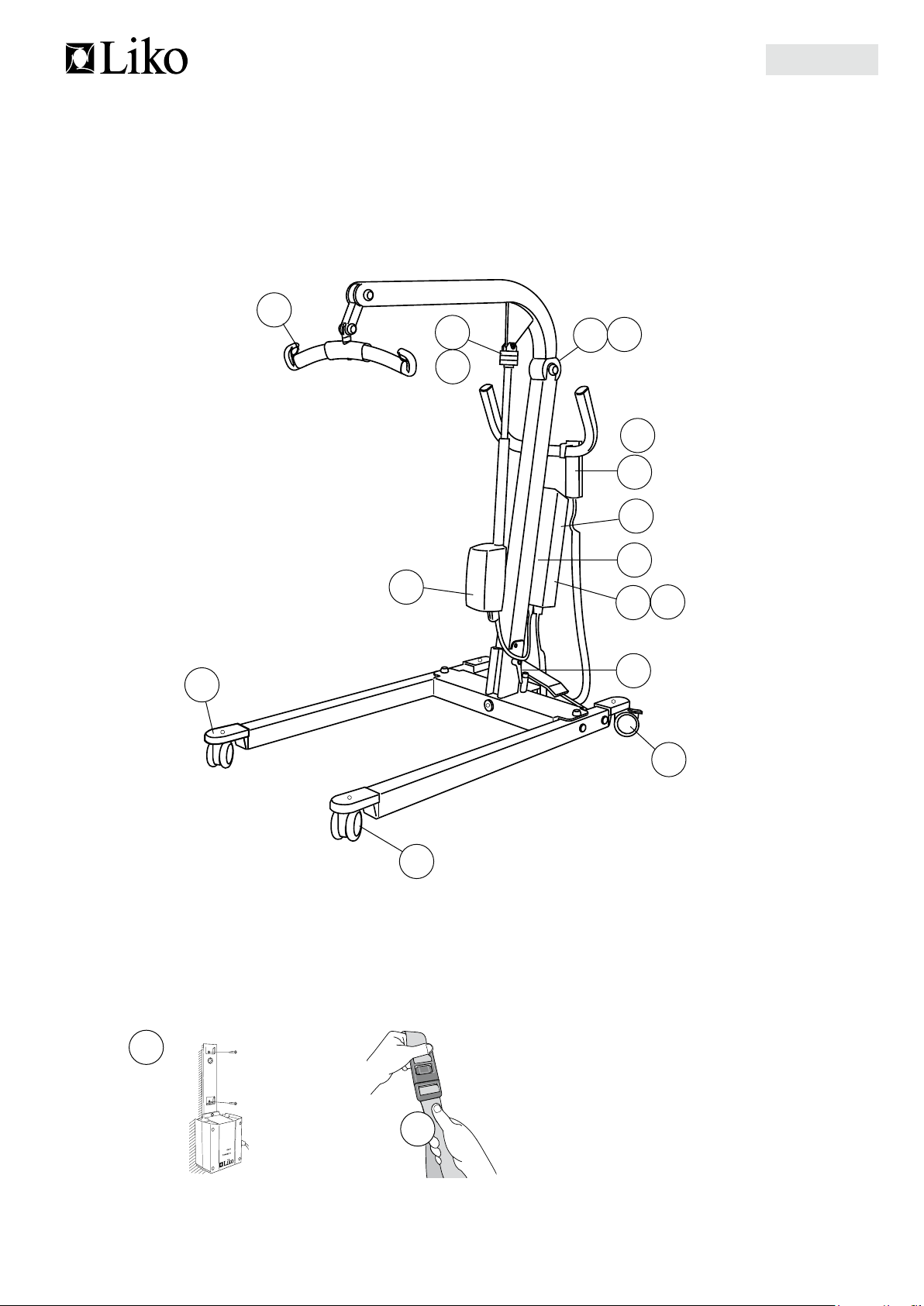

Produktbeskrivning
1. Lyftpelare
2. Lyftarm
3. Underrede
4. Handkontroll
5. Batteripack
6. Kontrollbox med nöd -
stopp och elektrisk
nödsänkning
7. Lyftbygel med ur-
krokningsskydd
8. Produktdekal
9. Spännband Liko-
Light lyftbygel
10. Ställdon
11. Låsvred
12. Bakre hjul med
broms
13. Främre hjul
14. Flexlink
15. Mekanisk
nödsänkning
16. Färgkoder för
lyftselstorlekar
17. Pedal för breddning
18. Ledskruv
19. Batteriladdare
20. Spännband (för
transport)
3
7
13
14 2
4
5
6
16
15
8
11
17
12
18
10
19
20
Maxlast och vikt i kg. Mått i cm.
* 11/3,2 cm är standard. 14/4,8 cm gäller med hjuldiameter 100 mm fram.
Vänd-
Modell Maxlast L A B B1 C D E F * F1* G Vikt
Max Min Max Min Max Min Tot diameter

Måttabell
LikoLight 140 156 26 176 118 115 81 65-108 51-96 97 11/14 3,2/4,8 72 50 23 127
9
1
B: 308 61,4 10,2 69,3 46,5 45,3 44 25,7-42,5 20-37,8 38 4,3-5,5 1,1-1,9 28 20 50,7 50

www.liko.com
7
3.0
3 Liko • 0920-244700 • www.liko.se
Bruksanvisning LikoLight • 7SV145102-01
Tekniska data
Vikt: Underrede: 10 kg
Lyftpelare: 9 kg
Kontrollbox inkl. batteripack +
handkontroll: 4 kg
Material: Aluminium
Nödsänkning: Mekanisk (patenterad) och elektrisk
Intermittent drift: Int. Op 10/90, aktiv drift max 2 min.
Av en tid på 100 får aktiv tid vara
10, dock max 2 min.
Skyddsklass: IP 43
Apparaten är avsedd för inomhusbruk.
Typ B, enligt skyddsgrad mot elektrisk chock.
Klass ll utrustning.
Lyfthastighet: 3,8 cm/s utan belastning
Batterier: 2 st 2,9 Ah - 12 V ventilreglerade
slutna blyack. s.k gelbatterier.
Nya batterier tillhandahålles av
leverantören.
Batteriladdare: Laddare för väggmont., 100-240 V,
50-60 Hz, 400 mA
Ställdon (pelare):24V 6A, Fabr. Linak, permanent
magnetmotor med mekanisk säker-
hetsmekanism som dragsäkring och
säkerhetsmutter
Hjul: Standard fram: 75 mm tvillinghjul.
Alt. fram: 100 mm tvillinghjul
Standard bak: 75 mm bromsade
tvillinghjul.
Alt. bak: 125 mm bromsade tvillinghjul
Produktbeskrivning
1. Lyftpelare
2. Lyftarm
3. Underrede
4. Handkontroll
5. Batteripack
6. Kontrollbox med nöd -
stopp och elektrisk
nödsänkning
7. Lyftbygel med ur-
krokningsskydd
8. Produktdekal
9. Spännband Liko-
Light lyftbygel
10. Ställdon
11. Låsvred
12. Bakre hjul med
broms
13. Främre hjul
14. Flexlink
15. Mekanisk
nödsänkning
16. Färgkoder för
lyftselstorlekar
17. Pedal för breddning
18. Ledskruv
19. Batteriladdare
20. Spännband (för
transport)
3
7
13
14 2
4
5
6
16
15
8
11
17
12
18
10
19
20
Maxlast och vikt i kg. Mått i cm.
* 11/3,2 cm är standard. 14/4,8 cm gäller med hjuldiameter 100 mm fram.
Vänd-
Modell Maxlast L A B B1 C D E F * F1* G Vikt
Max Min Max Min Max Min Tot diameter

Måttabell
LikoLight 140 156 26 176 118 115 81 65-108 51-96 97 11/14 3,2/4,8 72 50 23 127
9
1

www.liko.com
8
4.0
2
Liko • www.liko.com
Position LikoLight
139
51
54
150
284
285
155
156
158
159
157
62 63
138
220
264
292
21

www.liko.com
9
5.0
PART.NO POS.NO ARTICLE UNIT
3
Spareparts 2005
Liko • www.liko.com
LikoLight
20090025 21 Battery pce
20190011 51 Emergency Lowering Device pce
20190016 54 Handcontrol EM 2-Button pce
20190044 62 Overhead Beam Restoration set set
20190045 63 Lift Arm Plastic Cover set
2004106 138 Charger for Extra Battery Wallmounted pce
2006106 139 Extra Battery box, incl. batteries pce
20390008 150 Actuator LikoLight pce
20390007 155 Control Box LikoLight pce
20390003 156 Locking Handle set
20390004 157 Conveyor Strap pce
20390005 158 Attachment for Control Box LikoLight set

www.liko.com
10
5.0
PART.NO POS.NO ARTICLE UNIT
4
Spareparts 2005
Liko • www.liko.com
LikoLight
20390006 159 Front Fork Cover LL,Vi,Golvo pair
20190051 220 Restoration set Emergency Lowering set
31590011 264 Safety Latch Universal Slingbar pair
20490014 284 Front Wheel 75 mm Standard pce
(From serial no 2503102)
20490015 285 Rear Wheel 75 mm Standard pce
(From serial no 2503102)
20090058 292 Hook for Handcontrol 2,4,6 pce
X 2
X 2

www.liko.com
11
5.0
PRODUKT NR POS.NR PRODUKT BESKRIVNING ENHET
3
Reservdelar 2005
Liko • www.liko.se
LikoLight
20090025 21 Batteri 2,9 Ah/12V st
20190011 51 Nödsänkning U1-2, Sa st
20190016 54 Handkontroll EM 2-Knapp st
20190044 62 Renoveringssats lyftarm set
20190045 63 Pelarkåpa set
2004106 138 Laddare väggmonterad st
2006106 139 Batteribox inkl batterier st
20390008 150 Ställdon LikoLight st
20390007 155 Kontrollbox LikoLight st
20390003 156 Låsvred par
20390004 157 Transportband st
20390005 158 Monteringsbeslag kontrollbox LikoLight set

www.liko.com
12
5.0
PRODUKT NR POS.NR PRODUKT BESKRIVNING ENHET
4
Reservdelar 2005
Liko • www.liko.se
LikoLight
20390006 159 Hjulkåpa LL, Vi par
20190051 220 Renov.sats mekanisk nödsänkning set
31190018 264 Urkrokningsskydd par
20490014 284 Framhjul 75 mm Standard st
(From serial no 2503102)
20490015 285 Bakhjul 75 mm Standard st
(From serial no 2503102)
20090058 292 Krok för handkontroll 2,4,6 st
X 2
X 2

www.liko.com

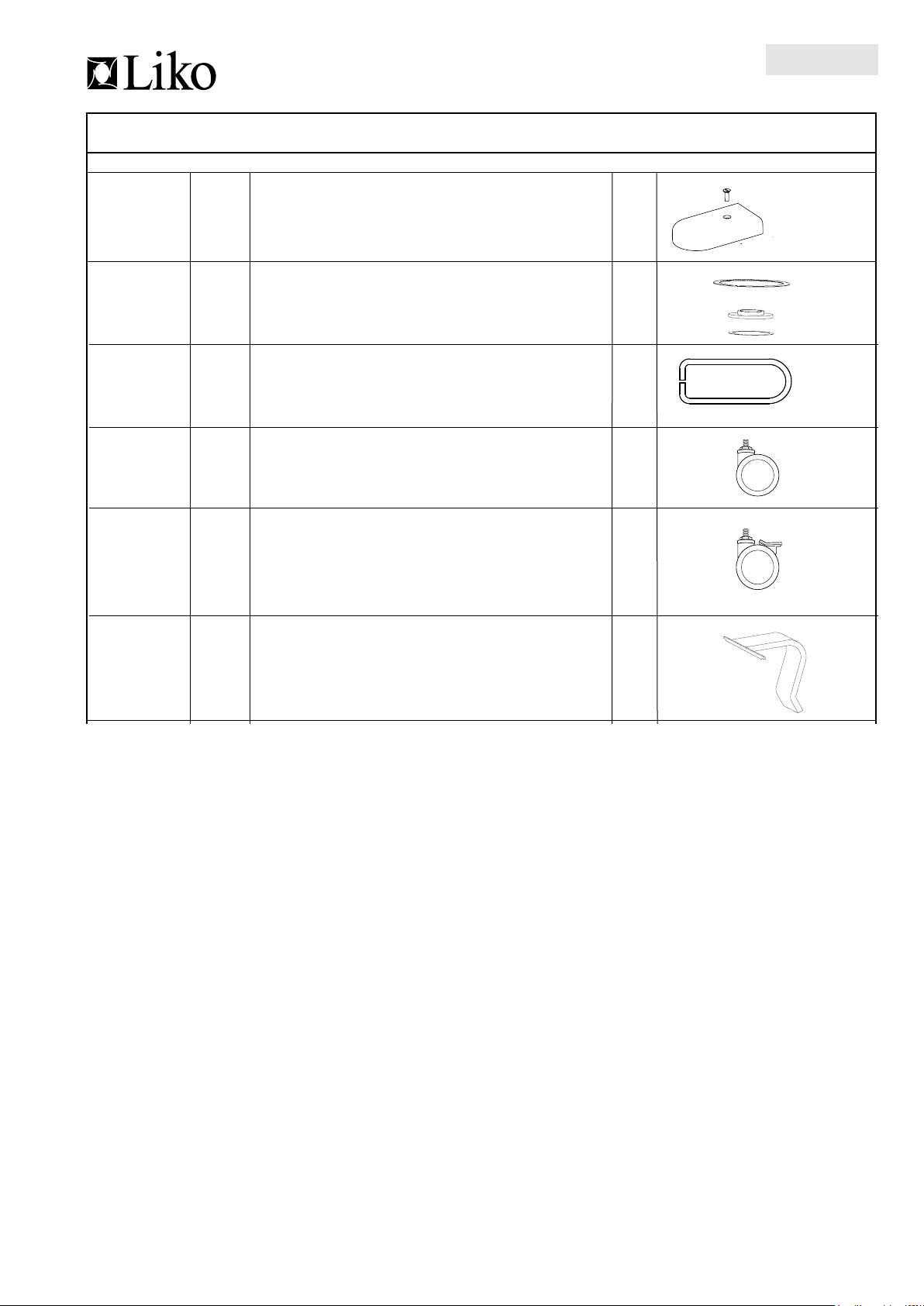

Spareparts Specication
Reservdelslista
Serial no ................................ Version ................................ Release ................................
13
Details Detail no. Unit.
Battery 1 pair with cable 950000053 1
5.21
All details according to drawing no. R 3992519-10
Battery 2,9Ah/12V
Batteri 2,9Ah/12V Prod.no: 20090025
2003-10-01

www.liko.com

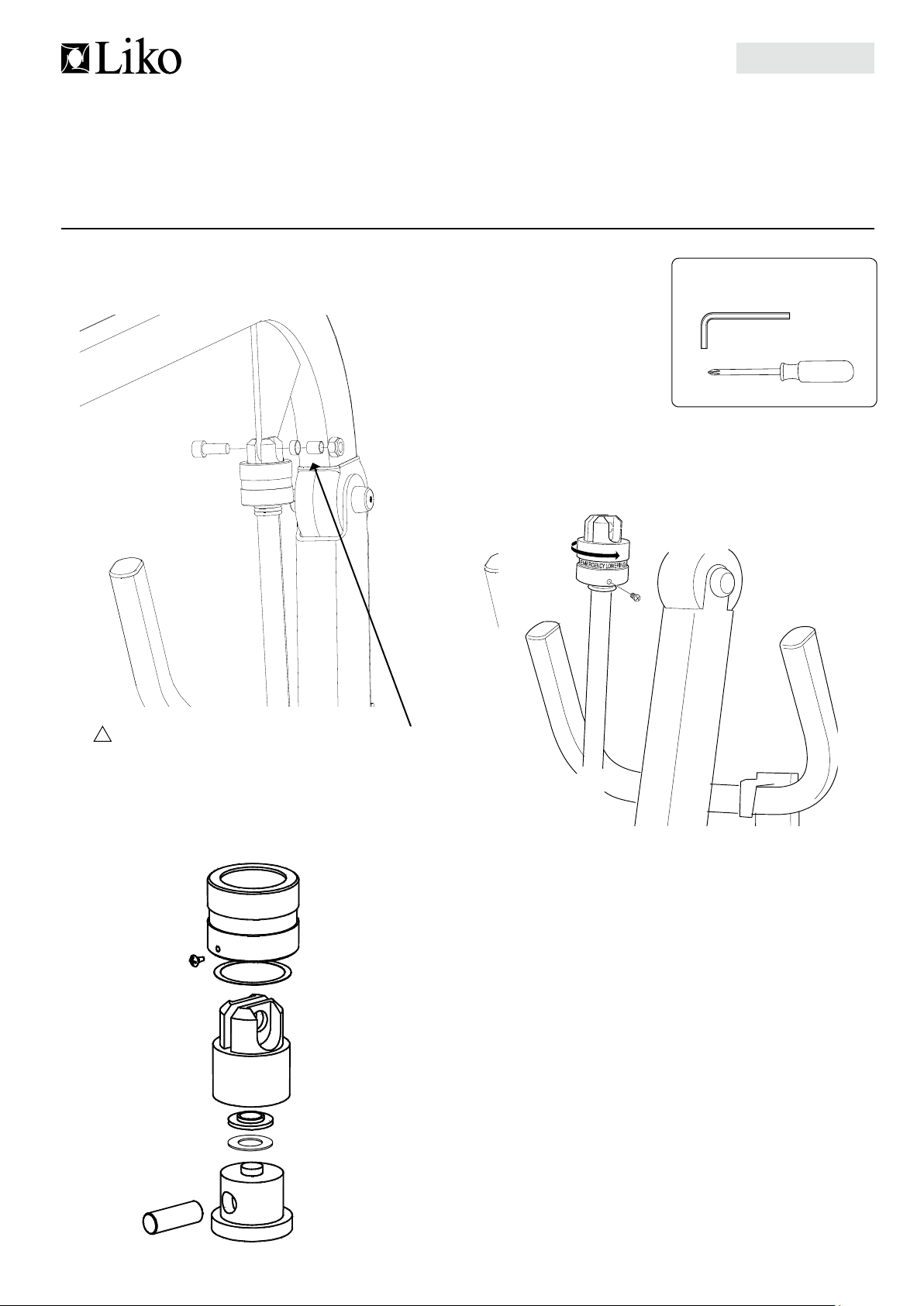

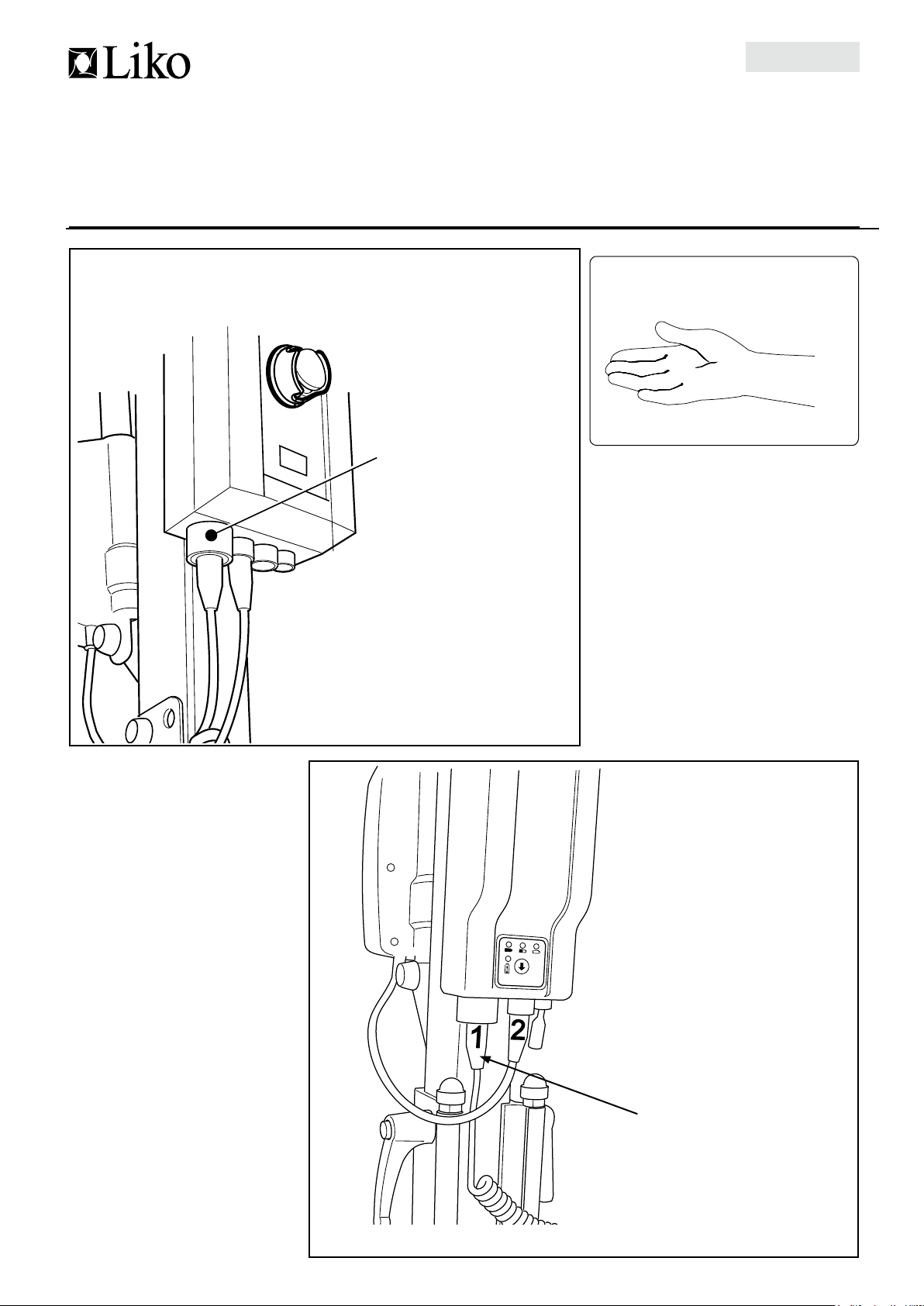

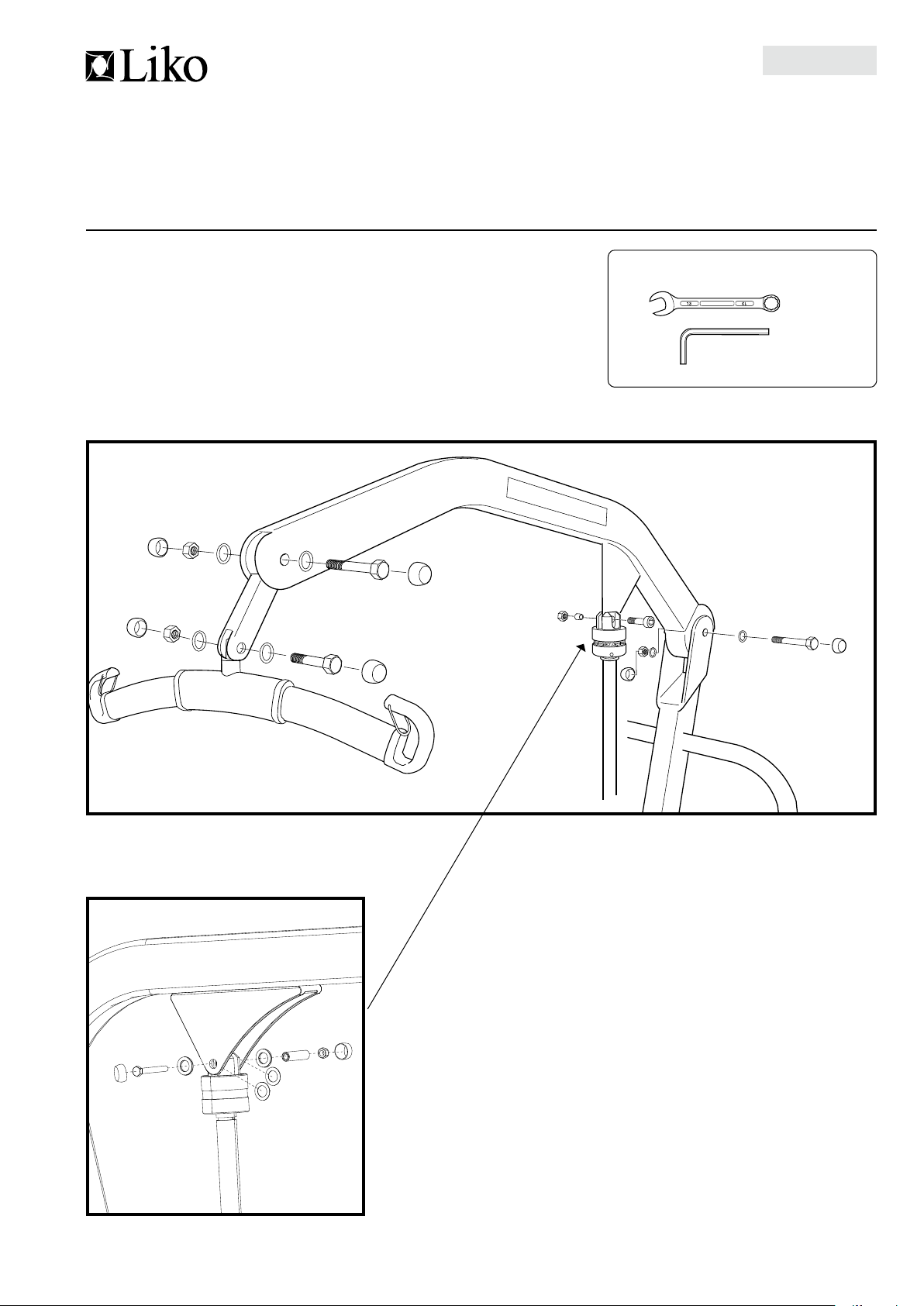

Assembly Instruction/
Monteringsanvisning
14
5.21.1
Old batteries are to be left to personal
authorised by Liko, or at the nearest
station for environmental recycling.
Tools required
T20
Battery 2,9Ah/12V
Batteri 2,9Ah/12V Prod.no: 20090025
Doc. no: TI 20090025
2003-10-01

www.liko.com
Spareparts Specication
Reservdelslista
Serial no ................................ Version ................................ Release ................................
15
5.51
All details according to drawing no. R 3992519-10
Details Detail no. Unit.
Twist casing 901072201 1
Butt piston housing 901072302 1
Mounting bush 901072203 1
Bolt 12x34 931072204 1
Bushing Emerg. Uno 901979010 1
Washer Uno 901979011 1
Washer 43x46x0,25 920000500 1
Details Detail no. Unit.
Decal Emerg. Uno 900000054 1
Metal screw 2,9x9,5 930000503 1
O-ring 20,22*3,53 900000800 3
Bush Emergency Lowering 901969077 1
MC6S M10*25 930000039 1
Locking nut M10 930000010 1
Emergency Lowering Device
Nödsänkning Prod.no: 20190011
2003-10-01

www.liko.com
Assembly Instruction/
Monteringsanvisning
16
5.51.1
• Adjust the twist casing until the mounting bush
slides easily.
• Drill a 11-mm deep hole, located 4 mm above the
edge of the twist casing. Use a drill with the
diameter 2,7 mm.
• To countersink the screw into the twist casing -
drill with a 5,5 mm drill on the head of the screw.
2,9x9,5
Tools required
8 mm
Emergency Lowering Device
Nödsänkning U1-2, Sa Prod.no: 20190011
Doc. no: 3SE630230-01
2005-12-09
www.liko.com
Assembly Instruction/
Monteringsanvisning
M10 nyloc
MC6S M 10’25
2 casings
!
Make sure both casings are in the assembly

www.liko.com
Spareparts Specication
Reservdelslista
Serial no ................................ Version ................................ Release ................................
17
Details Detail no. Unit.
Handcontrol EM 950000049 1
5.54
All details according to drawing no. R 3992519-10
Handcontrol EM, 2-button
Handkontroll EM, 2-knapp Prod.no: 20190016
2003-10-01
V2

www.liko.com
Assembly Instruction/
Monteringsanvisning
18
5.54.1
Assembly Instruction
Monteringsanvisning
Hand Control 2, 4, 6-button
Handkontroll 2, 4, 6-knapp
5.54.1
Prod.no: 20090024
20190016
20190017
Doc. no:3SE630204-05
2005-11-29
Tools required:
Connect cable 1 as indicated
Viking S, Caroli, Capella
Connect cable as indicated

www.liko.com
Spareparts Specication
Reservdelslista
Serial no ................................ Version ................................ Release ................................
19

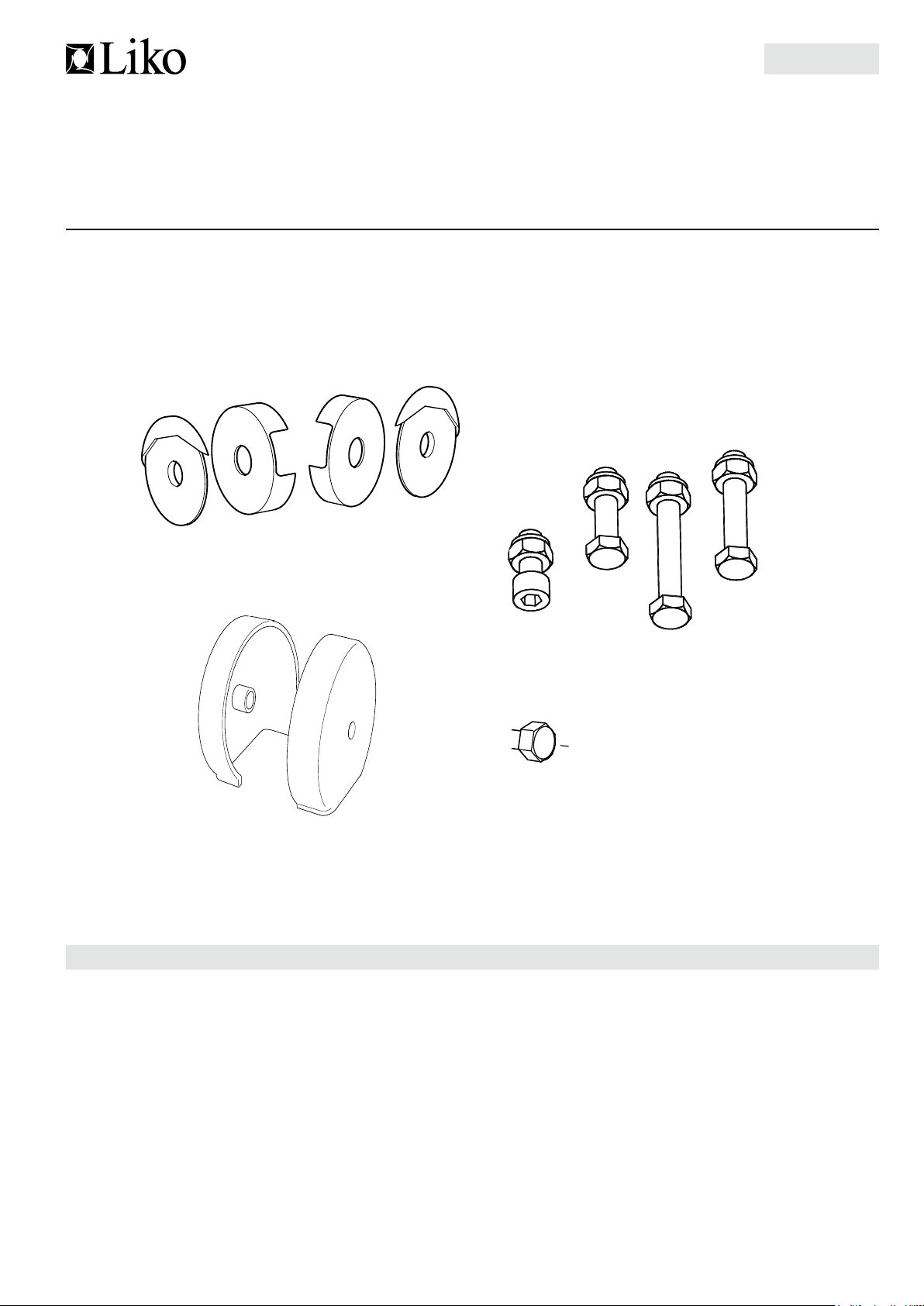

5.62
All details according to drawing no. R 3992519-10
Details Detail no. Unit.
MC6S M10*25 930000039 1
Locking nut M10 930000010 4
CasingEmergencyLoweringUno 901969077 1
Screw M6S M10*70 930000045 1
Top cover grey (M10) 900000043 6
Details Detail no. Unit.
Plastic cover 901969003 2
Lift arm insert set 901979002 1
M6S M10*40 GL=15 901890122 1
M6S M10*56 930000053 1
Washer DIN433 10,5x18x2,0 930000019 1
Screw M6S M10x55 fzb 930000033 1
x6
Overhead Beam Restoration set
Renoveringssats lyftarm Prod.no: 20190044
2005-11-24

www.liko.com
Assembly Instruction/
Monteringsanvisning
20
Assembly Instruction
Monteringsanvisning
Overhead beam Restoration Set
Renoveringssats Lyftarm
5.62.1
Prod.no: 20190044
Doc. no: 3SE630202-01
2005-09-01
2X 17 mm
9 mm
Tools required:
Viking S
M10 nyloc
M10x55
Casing
washer 12,5/20x0,42
LikoLight, Uno:
