Gebrauchsanleitung Abgastester (Best.-Nr. 343265)
Instruction for use Gas tester (Part No. 343265)
Analyseur numérique de gaz d’échappement (Ref. no. 343265)

Digitaler Abgastester (Best.-Nr. 343265)
Dieser Abgastester arbeitet nach dem Prinzip der Wärmeleitung. Diese Meßmethode nutzt die
Tatsache, daß sich die Wärmeleitfähigkeit der Auspugase in Abhängigkeit von der Kohlenmonoxid-
Konzentration ändert. Das Gerät ist mit einer passiven Pumpe ausgestattet. Die Pumpe hat keinen
eigenen Antrieb, sondern wird von der Pulsation der Abgase angetrieben. Dadurch, dass der
Abgasstrom pulsiert, wird die Membrane in Schwingung versetzt.
Daher ist keine Pumpwirkung festzustellen, solange das Messrohr nicht im Auspu steckt!
Angezeigt wird der Volumen-Prozentwert an Kohlenmonoxid (CO) im Abgas.
Meßbereich: 0% - 10% CO (Anzeige bis 20%)
Genauigkeit +/- 0,5% CO (innerhalb des Meßbereichs von 0,5% - 6,5% CO)
1) Zusammenbau
Bitte setzen Sie die Schläuche auf die entsprechenden Anschlußstutzen am Gerät, so wie auf dem
Bild gezeigt.
2) Vorbereitung
Alle Einstellungs- und Wartungsarbeiten am Motor sollen abgeschlossen sein: Lulter erneuern,
Ventile, Vergaser und Zündung einstellen. Die Abgasmessung ist der letzte Arbeitsschritt aller Motor-
einstellungsarbeiten.
Kohlenmonoxid (CO) ist ein gefährliches Atemgi. Alle Arbeiten, die bei laufendem Motor durchgeführt
werden müssen, sollen deshalb unbedingt im Freien stattnden. Eine CO-Vergiung kann zu Bewußtlo-
sigkeit und sogar schnell zum Tode führen. Vermeiden Sie die Autoabgase einzuatmen.
Vergewissern Sie sich im Handbuch Ihres Fahrzeugs über den korrekten Wert für die Leerlaufdrehzahl und
die Lage und Funktion der Einstellelemente für die Gemischregulierung. Machen Sie eine Markierung an
den Einstellementen, damit Sie im Zweifelsfalle zu der alten Einstellung zurückkehren können. Legen Sie
die erforderlichen Werkzeuge gribereit. Falls das Fahrzeughandbuch bestimmte CO-Werte bei be-
stimmten Drehzahlen vorschreibt, sollte ein Drehzahlmesser zur Verfügung stehen.Der Motor muß
1) Verbindung von der Pumpe zum Gerät
2) Verbindung zum Metallröhrchen (wird durch die Federn im Auspu festgehalten)
3) Kondenswasserablauf
4) Klemmen werden an der 12V-Fahrzeugbatterie angeschlossen
5) Justierknopf
1
2
3
45

bei der Abgasmessung auf Betriebstemperatur sein. Im Stand warmlaufen lassen reicht nicht. Kühl-
wasser, Öl, Motorblock und der Auspu müssen bei einer Probefahrt richtig aufgewärmt werden.
3) Messung
Nachdem das Fahrzeug auf Betriebstemperatur gebracht wurde, parken Sie auf einer gut zugänglichen
Fläche im Freien und ziehen Sie die Handbremse fest an. Das Meßinstrument darf nicht im Strom der Aus-
pugase stehen, als Referenz für die Abgasmessung wirdunbedingt frische Lu gebraucht. Bei ausgeschal-
tetem Motor stellen sie jetzt den elektrischen Anschluß her, indem Sie die rote Klemme des Gastesters
auf den Pluspol und die schwarze auf den Minuspol der 12-Volt-Fahrzeugbatterie setzen. Das Meßgerät
darf nicht mit einer anderen Spannung betrieben werden, also keine 6V- oder 24V-Batterien anschließen.
Das metallene Meßrohr ist am Gerät angeschlossen, aber es steckt noch nicht im Auspurohr.
Das Meßgerät braucht einen Zeitraum von mindestens 8 Minuten, um sich zu stabilisieren. Drehen Sie
den Einstellknopf so, daß ein Meßwert von 2% angezeigt wird. Während weiterer 2 Minuten sollte der an-
gezeigte Wert jetzt stabil bei 2% bleiben, vorher darf mit der Messung nicht begonnen werden. Die zweite
Stelle nach dem Komma kann schwanken, weil der Sensor im Gerät sehr empndlich ist, das ist aber un-
erheblich. Nachdem sich die Anzeige eingependelt hat, sollte das Gerät nicht mehr von der Stelle bewegt
werden. Nachdem der Motor angelassen wurde, wird das metallene Meßröhrchen zu mindestens 3/4
seiner Länge in den Auspu gesteckt. Der Schlauch soll dabei so verlaufen, daß Kondenswasser Rich-
tung Gastester ablaufen kann. Warten Sie etwa 15 Sekunden bis sich die Meßwertanzeige stabilisiert hat.
Notieren sie den Wert und warten Sie weitere ein oder zwei Minuten um sich zu vergewissern, daß die
Anzeige gleichmäßig bleibt. Wenn der CO-Wert nicht den gesetzlichen Vorschrien oder den technischen
Vorgaben des Fahrzeugherstellers entspricht, muß der Vergaser bzw. die Einspritzanlage justiert werden.
Die Justierung sollte in kleinen Schritten vorgenommen werden.
Nach jeweils einer Minute Lauf mit der geänderten Einstellung sollte sich die Meßwertanzeige
stabilisiert haben.Nach Abschluß der Messungen sollten Sie dem noch eingeschalteten Meßgerät
10 Minuten an der frischen Lu gönnen, damit sich die Auspugase aus den Meßelementen ver-
flüchtigen können.Beobachten Sie die Meßwertanzeige: sie sollte sich jetzt wieder bei etwa 2%
einpendeln. Wenn hier größere Abweichungen aureten, ist das ein Anzeichen für ungenaue
Meßergebnisse. Es ist dann ratsam, den Meßzyklus zu wiederholen. Die zuverlässigsten Ergebnisse
erhalten Sie nach einer ausreichenden Aufwärmzeit des Geräts und kurzer Meßdauer.
Einige allgemeine Hinweise:
Die CO-Konzentration im Abgas eines gut eingestellten Motors wird im Leerlauf um etwa 0,5%
schwanken. Wenn man diese Toleranzbreite und die unvermeidlichen Meßfehler im Auge behält, ist
es ratsam, den Motor auf einen vernünigen Wert unterhalb der gesetzlichen Vorschrien bzw. auf
einen Mittelwert zwischen Minimum und Maximum der Herstellervorschri einzustellen.
Während der Messung sollten Sie denSchlauch zwischen dem Meßröhrchen im Auspu und dem Gerät auf
Kondenswasser-Ansammlung prüfen. Erforderlichen Falles lösen Sie den Schlauch vom Gerät und lassen
das Wasser ablaufen. Wenn der Schlauch mit stetigem Gefälle liegt, wird das Kondenswasser am Messge-
rät automatisch abgeschieden.
Die Kalibrierung des Gerätes kann jederzeit während der Messung überprü werden. Ziehen Sie einfach
das Meßröhrchen aus dem Auspu und warten Sie etwa 10 Minuten. Die Anzeige sollte sich bei etwa 2%
einpendeln. Falls nötig, können Sie einfach am Drehknopf nachregulieren.

Digitaler Abgastester (Best.-Nr. 343265)
Wenn die Leerlaufdrehzahl nicht konstant bleibt, weil die Maschine nicht in Ordnung ist, muß un-
ter Umständen zwischendurch Gas gegeben werden um die Drehzahl wieder zu stabilisieren. Dabei
sollte unbedingt vorher das Meßröhrchen vorher aus dem Auspu genommen werden. Plötzliches,
starkes Aufreißen der Drehzahl während der Messung kann im schlimmsten Fall zur Beschädigung
der Membran in der Pumpe durch den schnellen Druckanstieg des Abgases führen. Es versteht sich,
daß der Motor repariert werden muß.
Unter Umständen möchten Sie das Meßröhrchen etwas nachbiegen. Vermeiden Sie scharfe Knicke,
die den Gasstrom beeinflussen. Das Meßröhrchen muß während der Messung auf jeden Fall zu min-
destens 3/4 im Auspu stecken.
Die Gemischauereitung ist bei Autos gewöhnlich so konstruiert, daß bei höheren Drehzahlen das
Gemisch magerer wird. Bei plötzlicher Beschleunigung wird aber zunächst mehr Benzin zugeführt,
das Gemisch wird also kurzfristig fetter. Der Gastester ist auf die Messung bei Leerlaufdrehzahl
ausgelegt, liefert aber auch bei höheren Drehzahlen noch zuverlässige Meßwerte.
Um die Gemischabmagerung bei höheren Drehzahlen zu prüfen, sollte, vom Leerlauf ausgehend, die Dreh-
zahl in Stufen von etwa 300 bis 400 Touren bis zu einem Maximum von 2500 Touren erhöht werden. Nach
jeweils ca. 15 Sekunden Reaktionszeit sollte der CO-Gehalt jeweils sinken. Die Gemischanreicherung zum
Beschleunigen kann ebenfalls einfach geprü werden. Die Drosselklappe wird etwa halb geönet und
gleich wieder geschlossen: binnen weniger Sekunden sollte der CO-Wert ansteigen und wieder abfallen
Als Stromquelle für den Gastester muß eine gesunde 12-Volt-Batterie verwendet werden. Eine mangelha
geladene Batterie oder eine zu geringe Spannung werden kein brauchbares Meßergebnis liefern.

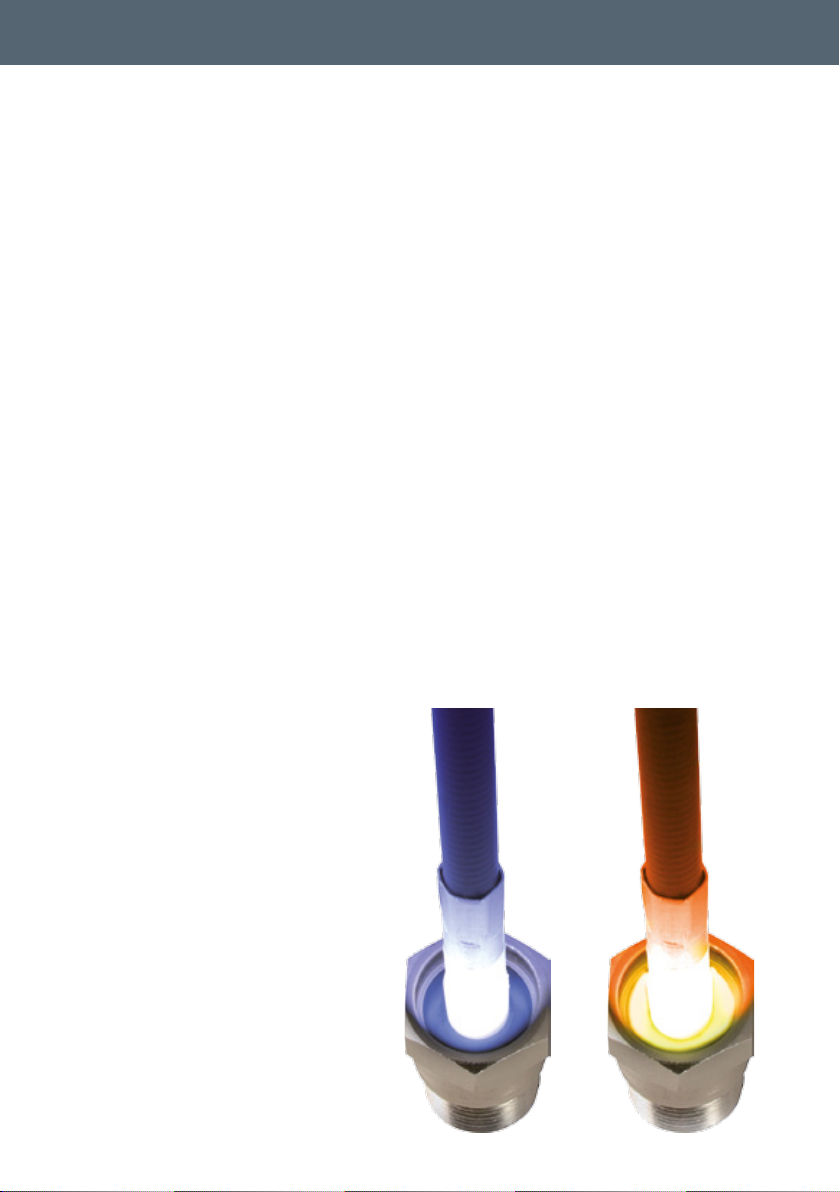

Gunson‘s Colortune
Ermöglicht direkten Einblick in den
Brennraum und Einstellung des
Gemischs bei laufendem Motor
mit Standard-Kerzengewinde
14 x 1,25 ...... Best.-Nr. 19831
Adapter
10 mm ....... Best.-Nr. 477803
12 mm ........ Best.-Nr. 477804
18 mm ........ Best.-Nr. 477805
mit 10 mm Gewinde
und Spezialelektrode für Motorräder
(hohe Verdichtung) Best.-Nr. 366878

Gas tester (part no. 343265)
Gastester is an exhaust gas analyzer that works on the “Hot Wire” or “Thermal Conductivity princip-
le. According to this principle, the thermal conductivity of exhaust gas varies in proportion to the
amount of carbon monoxide present.
CO Function, Calibrated range: 0-10% CO (indicates uncalibrated to 20% C)
Accuracy: +/- 0.5% CO Typical (Throughout the indicated range 0.5% CO to 6.5% CO)
1) Connection pump to body
2) Connection to the exhaust probe
3) Water drain pipe
4) Two core cable (to 12V battery)
5) Calibration control
1. Descriptions & Controls DISPLAY
This is calibrated in volume percent carbon monoxide (CO %)
CALIBRATION CONTROL.
This is used to set the reading of the display to show 2.0% at the start of the tests, before the probe
is inserted into the exhaust pipe. (NB: The calibrate position represents what the instrument should
register when the probe is in the air. It is coincidental that air should measure the same as exhaust
gas with 2% CO). When the probe is subsequently inserted into the exhaust pipe, the display of
the instrument may increase or fall from the calibrate condition. TWO CORE CABLE WITH CLIPS (for
connecting to the car battery) EXHAUST PROBE. The metal pipe is for insertion into the exhaust pipe
and is retained in position by the metal springs which press against the inside of the exhaust pipe.
NB In use the pipe from the exhaust probe should slope down continuously to the Pulse Pump/Wa-
ter Trap so that water runs down and may be automatically expelled from the drain pipe.
2. Preparations before use
Any service maintenance such as air lter renewal, tappet adjustment, carburetor maintenance,
ignition maintenance including ignition timing, should be carried out before setting the carburetor or fuel
injection mixture adjustment. Petrol mixture setting should be the FINAL ADJUSTMENT in any engine tun-
ing work. Carbon monoxide is an EXTREMELY POISONOUS gas and any work on the car with the engine
running should therefore be carried out in the open air. Take care not to breathe in gases when using the
1
2
3
45

Gas tester (part no. 343265)
gas tester. Study the workshop manual for the particular car to identify the correct adjustment screws,
that control the mixture strength and the idle speed. Make a note of the initial position of the adjustments
before commencing work.The car should be thoroughly warm before the tests begin. It is not enough to
leave the car to warm while parked. The car should be taken for a drive and the tests not commenced until
water temperature, exhaust system and engine are running at normal temperature. Have to hand the
correct tools for making the necessary adjustments.
If the manual recommends a CO level at a particular engine speed, then a tachometer would be an
advantage. Ensure that the car is thoroughly warm as mentioned above, that it is parked in a con-
venient position in the open air, with the handbrake applied. NB:THE INSTRUMENT SHOULD NOT
BE PLACED DIRECTLY IN THE EXHAUST STREAM. CLEAN AIR IS REQUIRED IN THE REFERENCE CELL FOR
ACCURATE READINGS.
1. Place the Gastester Professional on a convenient flat surface close to the vehicle’s exhaust pipe outlet.
Switch o the engine temporarily while making connections. Connect the RED (+) and BLACK (-) clips to the
vehicle’s 12 V battery (Do not use this Gastester with 6v or 24v batteries).
2.The probe should be tted to the instrument but do not insert the exhaust probe into the exhaust
pipe at this stage.
3. Restart the engine and allow a minimum period of eight minutes with the instrument probe in the
air. Set the calibration control to achieve 2% on the CO range and observe the display for a further
2 minutes minimum to ensure that the reading has stabilized.
4. IMPORTANT if it has not stabilized allow a further 2 minutes before attempting to measure ex-
haust CO level.
5. During the warm up period other ranges will give accurate readings and it is therefore useful to
check and adjust engine idle RPM.
6. Switch to the CO range with the probe in air. Do not insert the exhaust probe into the exhaust
pipe at this stage.
7. Use the rotary calibration control to carefully reset to the CALIBRATE reading of 2.0% CO. The instrument
displays two decimal places on the CO range as a result of the high resolution dis play. The last decimal
place is insignicant and when setting to 2% in air the user should not be concerned if 2.00% exactly can
not be obtained. Having set the CALIBRATE condition do not move the instrument, or move to a dierent
location during subsequent CO tests.
8. When the probe is subsequently inserted into the exhaust pipe, the display of the instrument
may increase or fall from the CALIBRATE condition, depending on whether the exhaust has more
than, or less than, 2% CO.
9. Ensure that the engine is set to the idle RPM stated by the manufacturer. Now insert the probe
into the vehicle’s exhaust pipe to a minimum of 3/4 of its length, i.e. 8” or 20 cm. In order for the
automatic water drain to function, the probe pipe should fall continuously from the exhaust end
to the inlet end to allow water droplets to run down. Otherwise the water will collect at the lowest
point and will have to be drained manually.
10. Wait for a period of 15 seconds for the meter to respond and a further 1 minute to stabilize (the
reading may overshoot before returning to a steady value, particularly during the initial measurement).

Gas tester (part no. 343265)
11. Make a note of the reading and observe the display for a further one or two minutes to ensure that
the reading is indeed steady and within tolerance for the vehicle concerned. If the reading is not be-
tween the manufacturer’s recommended maximum and minimum, or is not below that specied as a
legal requirement, then adjustment of the carburettor or fuel injection system will be required.
12. If adjustment is required, make a small alteration to the mixture screw, and correct the idle speed by
adjusting the idle speed screw. Do this repeatedly in small increments, under these conditions the read-
ing should stabilize in less than one minute at each mixture setting.
13.When the test is complete REMOVE THE EXHAUST PROBE PIPE and switch o the engine. Allow a
period of at least 5 minutes or at least 10 minutes in still air conditions with little breeze, for air to
purge the exhaust from the instrument. This period in air with power on cleans the sensor before
storage and also allows a check to ensure the display returns close to the 2% setting indicating that
there has been little dri in calibration.
NB: A nal reading of 1.8% in air for example would suggest that the last exhaust measurement
was approx 0.2% lower than the displayed level. While this is perfectly acceptable when setting to
approx 3% to ensure that a vehicle passes a 4.5% maximum legal requirement, it does represent a
more signicant error if setting to a manufacturer’s recommended 0.5% CO. On occasions it may be
necessary to repeat a test if calibration dri is excessive (dri is reduced by keeping test duration
short and allowing a long warm up).
3. Further Information
It should be noted that an engine, even in good overall condition, will show a fluctuation in idle CO
over a period of time, of typically 0.5%. Bearing in mind this fluctuation, and also errors and dri in
the instrument, the user should aim to set the average CO reading to be midway between the limits
set by the manufacturer, or at a reasonable margin below the prescribed legal limit. If the CO level is
correct HC levels should also be low if general engine condition/adjustment is reasonable. Periodi-
cally, during the tests, examine the lowest point of the transparent plastic pipe to see if it contains
water to a degree that might impede the flow of gas, and if it does, remove the pipe at the instru-
ment gas inlet end and clear the pipe by allowing the water to drain out, then reconnect the pipe
and carry on with the tests.
If the transparent pipe falls continuously from the exhaust to the pump the automatic drain should
operate and keep the pipe clear of water. NB: Operation of the pulse pump will usually be audible
as the pulsations in the exhaust cause the internal diaphragm to vibrate. If the instrument ceases to
respond to changes in mixture setting or the sound from the pulse pump becomes irregular, check
the sample pipe for collected water.The calibration of the instrument may be checked at any time.
Simply remove the exhaust probe and wait at least ve minutes or at least ten minutes in still air
conditions with little breeze, for the exhaust gas to disperse from the collector box. If necessary, the
calibration may then be adjusted using the calibration control knob. Periodically check the calibra-
tion of the instrument during particularly extended tests.
Some motor car engines will not readily “tick over” at idle speeds for long periods. The speed may
become erratic, and engine misring may occur. With the prolonged testing of such engines, it may
be necessary to occasionally “purge” the engine by, for instance, increasing the speed to 2000
rpm - 3000 rpm for 15 seconds. This may be done at any time during the tests but the exhaust probe
should be removed beforehand. VEHICLE REPAIR IS ADVISED.

Gas tester (part no. 343265)
If the exhaust pipe has a curved inlet it may be necessary to slightly bend the metal exhaust probe
to give better t. This should be done very carefully using slight bends in several places rather than
a single big bend in order not to kink the pipe. FULL INSERTION IS ESSENTIAL FOR ACCURATE READ-
INGS Engine fuel systems are usually designed so that the mixture automatically becomes weaker
at speeds above idle, except under rapid acceleration when the mixture is enriched.
Gastester is designed to work at engine tick-over speeds; however it will also give a reliable reading at
higher engine speeds. VIOLENT FULL THROTTLE ACCELERATION TO HIGH ENGINE SPEED SHOULD BE
AVOIDED WHILE THE PROBE IS IN THE EXHAUST PIPE AS THE PULSE PUMP DIAPHRAGM AND PROBE
PIPE MAY SUFFER DAMAGE IN EXTREME CIRCUMSTANCES. To test mixture weakening at higher RPM,
increase the engine speed in increments of approximately 300 RPM to 400 RPM up to a maximum
of 2500 rpm, observing the reading between each adjustment. (Remember that the instrument may
take 15 seconds to respond to a particular adjustment.
The CO level should fall progressively and stay low during a gradual increase in speed. The mixture
enrichment for acceleration (accelerator pump/air valve damper) can be tested by rapid opening
and immediate release of the accelerator. Opening to half throttle should be sucient.
Within a few seconds of this operation the Gastester CO indication should increase before returning
to its previous setting. The degree of increase will vary according to how this procedure is carried
out and also with the type of fuel system. A xed choke carburettor with accelerator pump will usually
give a more pronounced increase than a variable choke carburettor or fuel injection system.
Use only a 12 volt car battery in good condition as power supply. A faulty or flat car battery may
not be able to supply adequate current to the instrument (Gastester Professional draws about 0.8
amps), resulting in errors in use and diculty in calibration.
Gunson‘s Colortune
Allows you to see the colour of com-
bustion in your cylinders. The kit in-
cludes a special glass topped spark
plug and a reflective viewing system
for dicult plug locations
standard thread
14 x 1,25 .......part no. 19831
Adaptor
10 mm ........part no. 477803
12 mm .........part no. 477804
18 mm .........part no. 477805
10 mm for Motorcycles
specially designed electrode
(high compression) part no. 366878

Analyseur numérique de gaz d’échappement (Ref. no. 343265)
Cet analyseur de gaz d’échappement fonctionne d’après le prinicipe de la conduction thermique.
Cette méthode est basée sur le fait que la conduction thermique des gaz d’échappement varie en
fonction de la concentration en monoxyde de carbone. La valeur achée correspond au pourcentage
du volume de monoxyde de carbone (CO).
Domaine de mesure : 0% - 10 % CO (achage jusqu’à 20%)
Exactitude : +/- 0,5% CO ( domaine de mesure entre 0,5% - 6,5% CO)
1) Installation
Positionner les tuyaux comme décrit ci-dessous.
1. Tuyau de raccord de la pompe à l’appareil
2. Tuyau de la sonde métallique (avec ressorts de maintien dans l’échappement)
3. Tuyau d’écoulement de l’eau de condensation
4. Raccordement à une batterie de voiture de 12 V.
5. Bouton de réglage
2) Préparation
Tous les travaux de réglage et d’entretien du moteur doivent être terminés. Il s’agit du remplace-
ment du ltre à air, du réglage du jeu aux soupapes, du carburateur et de l’allumage. La mesure des
gaz d’échappement est la dernière étape lors du réglage d’un moteur.
Le monoxyde de carbone est un poison très toxique. Tous les travaux faits avec le moteur en mar-
che, doivent se dérouler à l’air libre. Un empoisonnement au monoxyde de carbone peut rendre
inconscient et être même mortel. Il faut absolument éviter de respirer les gaz d’échappement lors
de l’utilisation de l’appareil.
Il faut chercher dans le manuel d’entretien de votre voiture la valeur correcte de réglage pour le
régime de ralenti ainsi que l’emplacement et la fonction des points de réglage pour la régulation
du mélange. Repérez la position initiale du réglage an de pouvoir les retrouver en cas de besoin
après le test. Préparez tous les outils nécessaires. Si le constructeur spécit des valeurs exactes de
monoxyde de carbone pour des valeurs précises de régime de ralenti, alors il est nécessaire d’avoir
un compte-tours si le véhicule n’est pas équipé.
Le moteur doit être chaud, il ne sut pas de le faire tourner au ralenti. Il faut rouler un moment an
que le liquide de refroidissement, l’huile, le bloc moteur et la ligne d’échappement soient vraiment
en conditions normales de fonctionnement.
1
2
3
45

Analyseur numérique de gaz d’échappement (Ref. no. 343265)
3) Mesure
Après avoir bien chaué le moteur, se garer dans un endroit façile d’accès et bien serrer le frein à
main. Ne pas exposer l’appareil dans le flux des gaz d’échappement, il faut absolument qu’il soit à
l’air libre car c’est la cellule de référence pour la mesure. Après avoir éteint le moteur, il faut eectu-
er le raccordement électrique en branchant le l rouge de l’appareil au pôle (+) et le l noir au pôle
(-) de la batterie 12 volt du véhicule. Il ne faut surtout pas brancher l’appareil à une batterie de 6 ou
24 volt. La sonde en métal est branchée à l’appareil mais elle ne se trouve pas encore dans la sortie
du pot d’échappement .
Il faut compter environ 8 minutes pour que l’appareil se soit stabilisé. Tourner le bouton de calibra-
ge de façon à ce que la mesure achée soit de 2% . Cette donnée devrait rester la même pendant
2 autres minutes. Il n’est pas possible de commençer à mesurer avant cette période. Le deuxième
chire après la virgule peut varier car l’appareil est très sensible, mais ce n’est pas très important.
Quand l’appareil est stable il ne faut plus le bouger .
Après avoir allumé le moteur il faut insérer 3/4 de la sonde dans la sortie du pot d’échappement.
L’eau de condensation doit couler en direction de l’appareil, pour cela il faut veiller au bon posi-
tionnement du tuyau. Il faut attendre environ 15 secondes pour que l’appareil se stabilise et ensuite
il est possible de noter la mesure achée. Il faut attendre encore 1 ou 2 minutes an que la donnée
reste inchangée et soit dénitive.
Dans le cas où le taux en monoxyde de carbone ne correspond pas aux spécications du construc-
teur ou à celles de la loi en vigueur, il faut régler la carburation ou l’injection.
Ce travail doit se faire en plusieurs étapes. Après une minute de fonctionnement avec la nouvelle
donnée, l’achage sera dénitif. A la n de la mesure vous pouvez laisser l’appareil allumé pen-
dant 10 minutes à l’air libre an que les gaz d’échappement puissent s’évaporer.
Vérier que la valeur achée atteint de nouveau 2%. Si ce n’est pas le cas et la diérence est très
grande, c’est la preuve que les résultats sont incorrects. Nous conseillons de renouveler le test.
Les meilleurs résultats sont atteints en ayant une bonne phase de chauage du moteur et une
courte durée de mesure.
Recommendations générales :
La concentration de CO dans les gaz d’échappement d’un moteur bien réglé peut varier au ralenti
de 0,5%. Nous conseillons d’avoir une valeur raisonnable qui est inférieure à celle prévue par la loi
ou une valeur située entre les spécications minimales et maximales du constructeur.
Pendant la mesure il faut contrôler s’il y a une accumulation d’eau de condensation dans le tuyau
situé entre le pot d’échappement et l’appareil. Si c’est le cas, il faut sortir le tuyau de l’appareil et
vidanger. Si l’appareil est tout le temps incliné l’eau de condensation s’écoule automatiquement.
Le contrôle du calibrage de l’appareil peut s’eectuer à tout temps pendant la mesure. Il sut
d’enlever la sonde du pot d’échappement et attendre 10 minutes. L’achage devrait se stabiliser
aux environs de 2%. Si c’est nécessaire il faut ajuster tout simplement avec le bouton de réglage.
Si le régime de ralenti n’est pas constant, parce que le moteur a un problème, il faut accélérer an
de restabiliser le régime.
Il faut auparavant enlever la sonde du pot d’échappement. Une augmentation soudaine et forte du
régime lors de la mesure peut provoquer au pire des dégâts sur la membrane de la pompe. Ceci est

Analyseur numérique de gaz d’échappement (Ref. no. 343265)
dû à une augmentation de la pression des gaz d’échappement, il est évident que le moteur doit
alors être réparé. Dans le cas où vous voulez courber un peu la sonde, évitez les plis trop pointus
car ils peuvent avoir une influençe sur le courant des gaz. 3/4 de la sonde doit absolument se trou-
ver dans le pot d’échappement.
La préparation du mélange dans les autos est fait de telle façon que le mélange est appauvri lors-
que le régime augmente. Cependant lors d’une accélération soudaine il y a d’abord un apport plus
important d’essence, ce qui rend le mélange plus riche à courte échéance. L’analyseur synchrone
est conçu pour mesurer avec un régime de ralenti, mais les valeurs mesurées avec un régime plus
important sont également très ables.
Pour contrôler l’appauvrissement du mélange avec un régime élevé, en commençant au ralenti, il
faut augmenter le régime par paliers de 300 à 400 tours jusqu’à un nombre de 2500 tours maxi-
mum. Après environ 15 secondes le taux de CO devrait baisser.
L’enrichissement du mélange à l’accélération peut également être controlé. Le papillon des gaz
va être ouvert à moitié et ensuite refermer : en moins de quelques secondes la valeur du CO
devrait augmenter et ensuite rebaisser. Une batterie en bon état de 12 Volt doit être la source
d’alimentation pour l’analyseur. Une batterie mal chargée ou avec une faible tension donnera un
résultat non able.
Gunson‘s Colortune
Permet de regarder dans la cham-
bre de combustion et de régler le
mélange pendant que le moteur
tourne.
letage standard
14 x 1,25 ....... Ref. no. 19831
Adapteur
10 mm ........ Ref. no. 477803
12 mm ......... Ref. no. 477804
18 mm ......... Ref. no. 477805
10 mm
avec électrode spéciale particulière-
ment pour motos Ref. no. 366878

Limora Zentrallager
Industriepark Nord 21
D - 53567 Buchholz
Tel: [phone] - 97 99 0
E-Mail: [email protected]
Internet: www.Limora.com
Filialen:
• Aachen • Berlin • Bielefeld
• Düsseldorf • Hamburg
• Köln • Stuttgart • München
www.Limora.com
310617 LC03082020
Das Gerät ist mit einer passiven Pumpe ausgestattet. Die Pumpe hat keinen
eigenen Antrieb, sondern wird von der Pulsation der Abgase angetrieben.
Daher ist keine Pumpwirkung festzustellen, solange das Messrohr nicht im
Auspu steckt!
The pump of this device is driven by the pulsating exhaust gas only. There is
no power unit to operate the pump.
Therefore the pump does not work if the exhaust probe is not inserted into
the exhaust!
Le dispositif est équipé d‘une pompe passiv. La pompe ne dispose pas d‘un pro-
pre entraînement mais est entraînée par la pulsation des gaz d‘échappement.
Par conséquent, aucune action pompage est à noter aussi longtemps que le
tube de mesure n‘est pas introduit dans l‘échappement.
