ProsKit NT-309 User manual

NT-309 Smart Non-contact Voltage Tester
Operation Manual
Warning: Please read and understand all of the instructions
and safety information in this manual before operating the tester.
Failure to observe these precautions can result in injury and can
damage the instrument.
Structural Diagram
①Probe (NCV sensor)
②Power switch
③LED light switch
④Induced voltage indicator
⑤Signal intensity indicator (Low) –orange LED
⑥Signal intensity indicator (Mid.)-orange LED
⑦Signal intensity indicator (High) –red LED
⑧LED illumination lamp
OPERATING INSTRUCTIONS
Alternating Voltage Detection
1. Press the power switch to turn on the instrument’s power.
2. After you confirm that the instrument is operating normally,
using it to check whether an outlet and/or wire or cable is
energized.
3. If the instrument detects alternating voltage, the red light in
probe will flash, the beeper will sound, and the relevant signal
intensity indicator (low, mid, high) will light up in accordance
with the signal intensity detected, and the buzzer makes the
different level sound.
If the instrument detects (low) AC signal, the signal intensity
indicator lamp will light up 2 indicators; if it detects higher AC
signal, the both of signal intensity indicator (low and mid) will
light up 4 indicators; if it detects highest AC signal, the all signal
intensity indicators (low, mid, high) will light up.
4. When finished testing, remember to power off by pressing the
power switch again. This will extend the life of the batteries
powering the unit.
Warning
1) If the alternating voltage is detected, this indicates the presence of
voltage, even though there is no alarm indication. The presence of
voltage cannot be judged by the non-contact voltage tester. The
detecting operation may be affected by such factors as socket
design, insulation thickness and insulation type.
2) Before the instrument is used for detecting the alternating voltage
of the power socket etc, the test pencil should be tested on a known
live circuit, to make sure that it will work well.
Specifications
Technical indicators
NT-309
Range of alternating voltage
12 ~1000V
Frequency
50 Hz /60Hz
Alarm mode
Sound and light alarm
Illumination lamp
White LED
Auto power off
3 minutes
voltage level indicator
Low, Medium, High intensity indicator
Neutral/ live wire judgment
Sound (different frequency) and LED
lamp
NCV sensitivity
Indicating in 3 level of sensitivity
automatically (Low, Mid., High)
NCV sensitivity indication mode
Audible alarm of different frequency,
LED lamp of different color to
indicate low, mid or high sensitivity.
General parameters
Power source
2×1.5V AAA batteries (not included)
Product size
156mm×20mm×20mm
Product weight
45g
Security level
CE CAT.III 1000V
Service temperature
0~40℃
Storage temperature
-10~50℃
Altitude
<2000m
Auto Power off
If the instrument is not operated or doesn’t detect any alternating
voltage more than 3 minutes, it will turn off automatically.
Low voltage indicator lamp: when the battery voltage is
less than around 2.6V, the power indicator will flash three times for
alarm, and the buzzer will sound once before the instrument turns off
automatically. The battery should be replaced.
LED light: the LED light will light up when pressing the LED light
switch button and will turn off when the button is pressed again. If
this instrument stops operating after 5 minutes, the LED light will go
out automatically.
Battery Replacement:
1) Rotate the cover to open the battery compartment,
2) Take out the used batteries,
3) Replace new 2 x 1.5VAAAbatteries as the anode and cathode
indication as shown on the case.
Warning: To avoid electric shock, do not use this instrument before
the battery cover is replaced
PROKIT’S INDUSTRIES CO., LTD Email: [e-mail] http://www.prokits.com.tw ©2016 Prokit’s Industries Co., LTD. All rights reserved 2016001(C)
All manuals and user guides at all-guides.com
all-guides.com

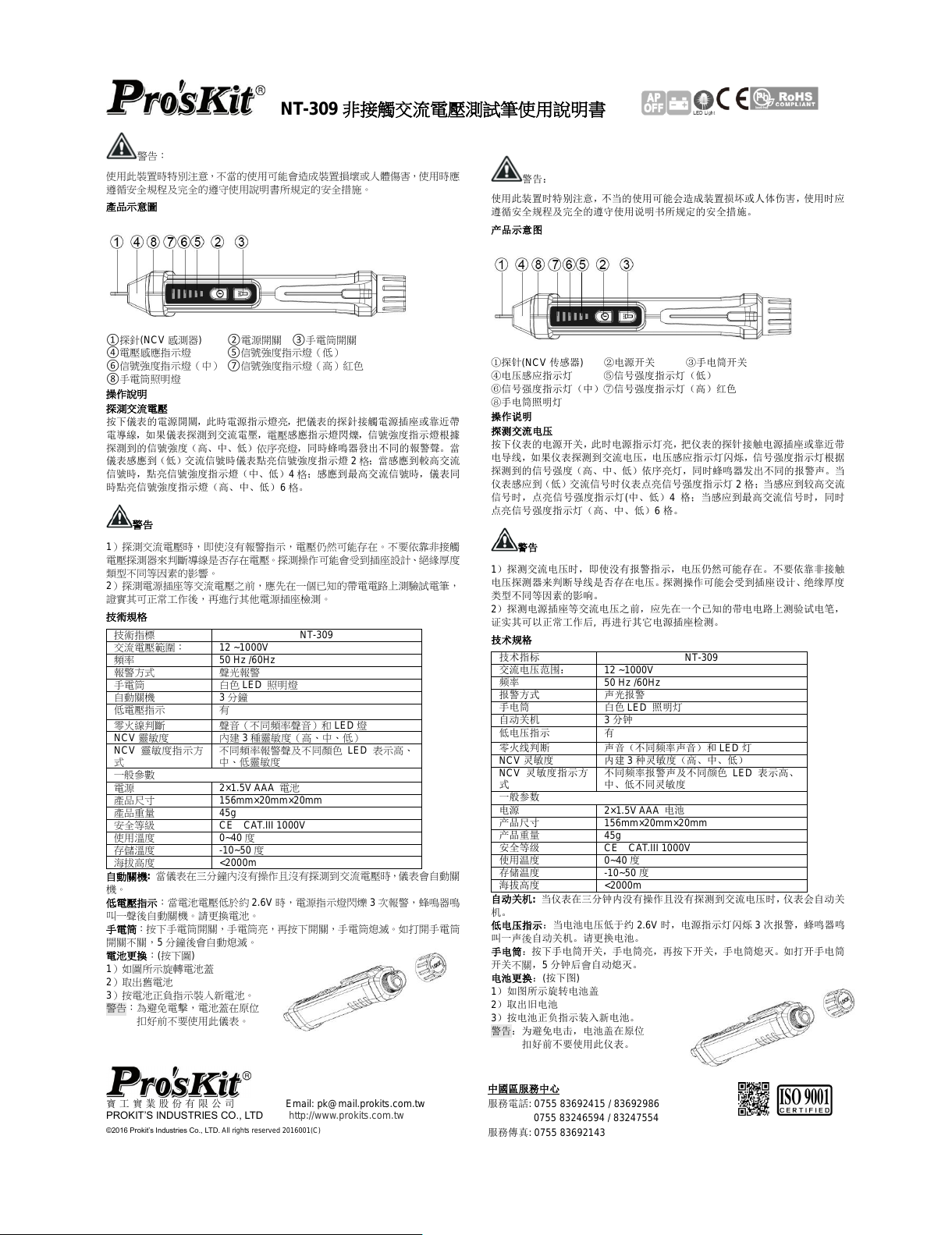

NT-309 非接觸交流電壓測試筆使用說明書
警告：
使用此裝置時特別注意，不當的使用可能會造成裝置損壞或人體傷害，使用時應
遵循安全規程及完全的遵守使用說明書所規定的安全措施。
產品示意圖
①探針(NCV 感測器) ②電源開關 ③手電筒開關
④電壓感應指示燈 ⑤信號強度指示燈（低）
⑥信號強度指示燈（中） ⑦信號強度指示燈（高）紅色
⑧手電筒照明燈
操作說明
探測交流電壓
按下儀表的電源開關，此時電源指示燈亮，把儀表的探針接觸電源插座或靠近帶
電導線，如果儀表探測到交流電壓，電壓感應指示燈閃爍，信號強度指示燈根據
探測到的信號強度（高、中、低）依序亮燈，同時蜂鳴器發出不同的報警聲。當
儀表感應到（低）交流信號時儀表點亮信號強度指示燈 2格；當感應到較高交流
信號時，點亮信號強度指示燈（中、低）4格；感應到最高交流信號時，儀表同
時點亮信號強度指示燈（高、中、低）6格。
警告
1）探測交流電壓時，即使沒有報警指示，電壓仍然可能存在。不要依靠非接觸
電壓探測器來判斷導線是否存在電壓。探測操作可能會受到插座設計、絕緣厚度
類型不同等因素的影響。
2）探測電源插座等交流電壓之前，應先在一個已知的帶電電路上測驗試電筆，
證實其可正常工作後，再進行其他電源插座檢測。
技術規格
技術指標
NT-309
交流電壓範圍：
12 ~1000V
頻率
50 Hz /60Hz
報警方式
聲光報警
手電筒
白色 LED 照明燈
自動關機
3分鐘
低電壓指示
有
零火線判斷
聲音（不同頻率聲音）和 LED 燈
NCV 靈敏度
內建 3種靈敏度（高、中、低）
NCV 靈敏度指示方
式
不同頻率報警聲及不同顏色 LED 表示高、
中、低靈敏度
一般參數
電源
2×1.5V AAA 電池
產品尺寸
156mm×20mm×20mm
產品重量
45g
安全等級
CE CAT.III 1000V
使用溫度
0~40 度
存儲溫度
-10~50 度
海拔高度
<2000m
自動關機: 當儀表在三分鐘內沒有操作且沒有探測到交流電壓時，儀表會自動關
機。
低電壓指示：當電池電壓低於約 2.6V 時，電源指示燈閃爍 3次報警，蜂鳴器鳴
叫一聲後自動關機。請更換電池。
手電筒：按下手電筒開關，手電筒亮，再按下開關，手電筒熄滅。如打開手電筒
開關不關，5分鐘後會自動熄滅。
電池更換：(按下圖)
1）如圖所示旋轉電池蓋
2）取出舊電池
3）按電池正負指示裝入新電池。
警告：為避免電擊，電池蓋在原位
扣好前不要使用此儀表。
警告：
使用此装置时特别注意，不当的使用可能会造成装置损坏或人体伤害，使用时应
遵循安全规程及完全的遵守使用说明书所规定的安全措施。
产品示意图
①探针(NCV 传感器)②电源开关 ③手电筒开关
④电压感应指示灯 ⑤信号强度指示灯（低）
⑥信号强度指示灯（中）⑦信号强度指示灯（高）红色
⑧手电筒照明灯
操作说明
探测交流电压
按下仪表的电源开关，此时电源指示灯亮，把仪表的探针接触电源插座或靠近带
电导线，如果仪表探测到交流电压，电压感应指示灯闪烁，信号强度指示灯根据
探测到的信号强度（高、中、低）依序亮灯，同时蜂鸣器发出不同的报警声。当
仪表感应到（低）交流信号时仪表点亮信号强度指示灯 2格；当感应到较高交流
信号时，点亮信号强度指示灯(中、低）4格；当感应到最高交流信号时，同时
点亮信号强度指示灯（高、中、低）6格。
警告
1）探测交流电压时，即使没有报警指示，电压仍然可能存在。不要依靠非接触
电压探测器来判断导线是否存在电压。探测操作可能会受到插座设计、绝缘厚度
类型不同等因素的影响。
2）探测电源插座等交流电压之前，应先在一个已知的带电电路上测验试电笔，
证实其可以正常工作后, 再进行其它电源插座检测。
技术规格
技术指标
NT-309
交流电压范围：
12 ~1000V
频率
50 Hz /60Hz
报警方式
声光报警
手电筒
白色 LED 照明灯
自动关机
3分钟
低电压指示
有
零火线判断
声音（不同频率声音）和 LED 灯
NCV 灵敏度
内建 3种灵敏度（高、中、低）
NCV 灵敏度指示方
式
不同频率报警声及不同颜色 LED 表示高、
中、低不同灵敏度
一般参数
电源
2×1.5V AAA 电池
产品尺寸
156mm×20mm×20mm
产品重量
45g
安全等级
CE CAT.III 1000V
使用温度
0~40 度
存储温度
-10~50 度
海拔高度
<2000m
自动关机: 当仪表在三分钟内没有操作且没有探测到交流电压时，仪表会自动关
机。
低电压指示：当电池电压低于约 2.6V 时，电源指示灯闪烁 3次报警，蜂鸣器鸣
叫一声後自动关机。请更换电池。
手电筒：按下手电筒开关，手电筒亮，再按下开关，手电筒熄灭。如打开手电筒
开关不關，5分钟后會自动熄灭。
电池更换：(按下图)
1）如图所示旋转电池盖
2）取出旧电池
3）按电池正负指示装入新电池。
警告：为避免电击，电池盖在原位
扣好前不要使用此仪表。
寶工實業股份有限公司 Email: [e-mail]
PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw
©2016 Prokit’s Industries Co., LTD. All rights reserved 2016001(C)
中國區服務中心
服務電話: [phone]
0755 83246594 / 83247554
