Lincoln Electric WELDLINE WTT2 9V User manual

EN
www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
We thank you for your trust in our company by purchasing this equipment which will
provide you with complete satisfaction if you comply with its conditions for use and
maintenance.
CAUTION: The company declines all responsibility in case of modification, addition of
components or subassemblies, or any transformation of the equipment carried out
by the customer or a thirdparty, without prior specific written agreement from the
company.
Arc welding and plasma cutting may be dangerous for the operator and persons close
to the work area. Read the operating manual and safety instructions W000261712.
See www.weldline.eu.
A) Maintenance / Troubleshooting
Before any internal verifications and repair work, make sure that the equipment is
separated from the electric installation by electrical isolation (by electrical isolation is
meant a group of operations designed to separate and keep the equipment de-energized).
At least every six months, you must check the proper condition of the insulation and
connections of the electric equipment and accessories such as plugs, flexible wires,
ducts, connectors, extension leads, partholders, electrode-holders, or torches...
Maintenance and repair work on the jackets and insulating ducts must be carried out
extremely carefully.
Have defective parts repaired by a specialist, or better still, have them replaced.
Routinely check the proper tightening and cleanliness of the electric connections.
B) Work-station
Use only electrode holders and torches which are perfectly insulated.
The operator must be insulated from the ground-surface and the workpiece (gloves,
safety shoes, dry clothes, leather apron, and so forth...).
Do not touch the electrode wire and the part (or the nozzle) simultaneously.
C) Protection
It is absolutely essential that your protect your eyes from blinding glare (glare of arc
invisible light and infrared and ultraviolet radiation).
The welding mask, without or with helmet, must always be equipped with a protective
filter whose gradation depends on the welding arc current intensity (EN 169 Standard).
Fumes emitted during welding operations may be dangerous. Use adequate protection
means (fumes extraction, ventiled masks...)
The Standard Range
WTT2 9V 17V 26V
Curent Duty cycle 35% 110 A 135 A 180 A
Duty cycle 60% 80 A 100 A 130 A
Light alloy welding, reduce the duty cycle about 30%
Voltage class L - 113 V
Gas flow Mini : 7 l/mn - Maxi : 13 l/mn
Power connection 25 mm225 mm250 mm2
Using electrodes Ø 1.0 / 3.2 mm Ø 1.0 / 3.2 mm Ø 1.0 / 4.0 mm
Origin
equipment fitted
to the torch
Back Cap Long Long Long
Long Long Long
Nozzle Ø 10 mm Ø 10 mm Ø 12 mm
Electrode Ø 1.6 L Ø 2.0 L Ø 2.4 L
Instructions for safety, use and maintenance
Safety instructions
WTT2 9V
WTT2 17V
WTT2 26V
WTT2 4 m
9V W000278876
Connector 9 mm
V S
17V
W000278880
Connector 9 mm
W10529-17-4V
Connector 13 mm
26V W000278885
Connector 13 mm
N°8695-1197_Rev2_05/2018
Technical data
TIG manual torch with natural cooling
Gas connector change
®

EN
www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
1
4
3
5
6L
6
7
8
L
L
9
2
9L

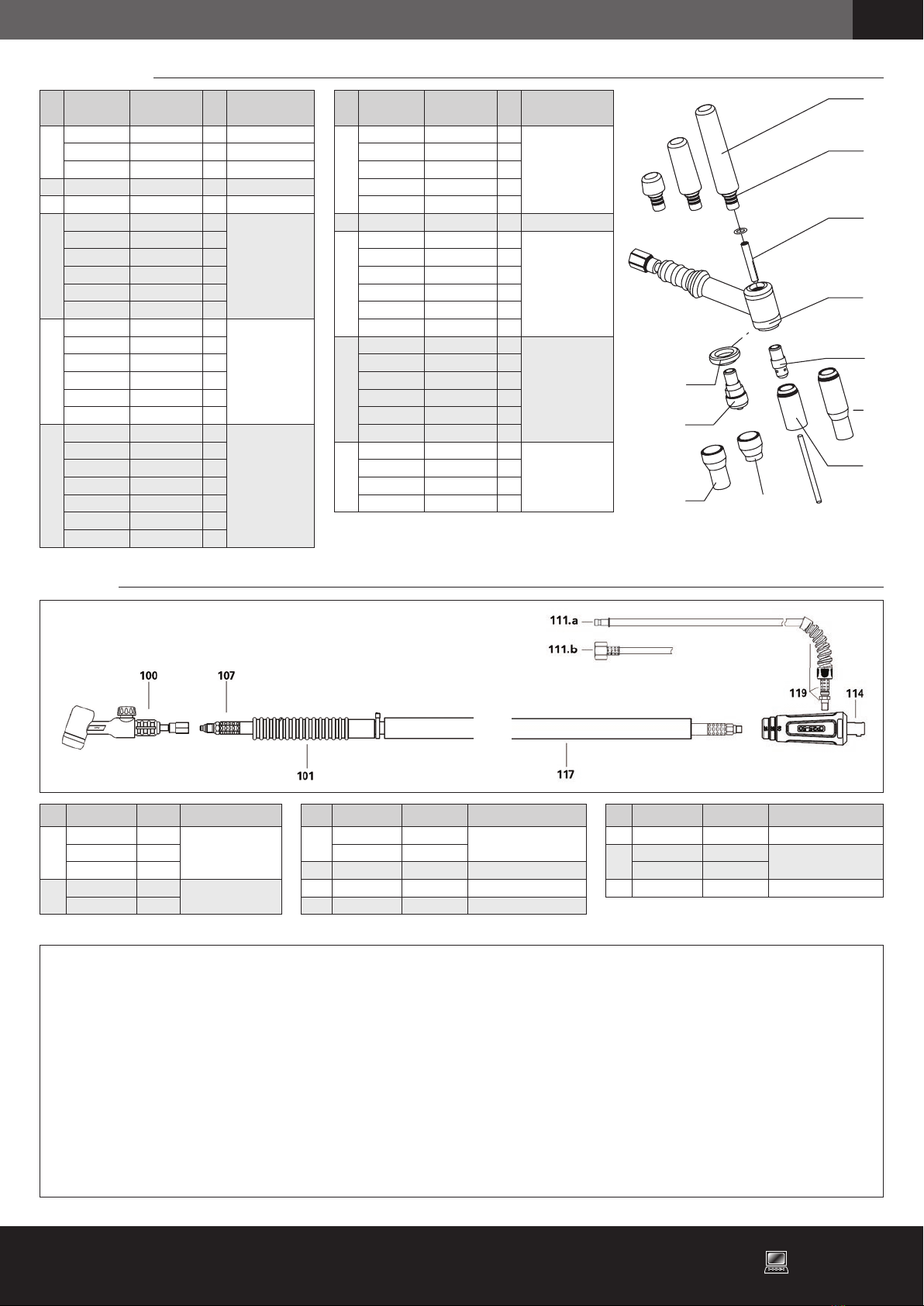

Spare parts
EC Declaration of conformity
Manufacturer: LINCOLN ELECTRIC Europe
Hereby states that the manual welding torches WTT2 described in this manual are conforms to the provisions
of the “Low Voltage” Directives (Directive 2006/95/CEE) and national legislation transposing it ; and moreover
declares that standards EN 60974-7 « Arc welding equipment. Part 7 “Torches” » have been applied. This
statement also applies to versions of the aforementioned model.
This EC declaration of conformity guarantees that the equipment delivered complies with the legislations
in force, if it is used in accordance with the enclosed instructions. Any different assembly or modification
renders our certification void. It is therefore recommended that the manufacturer be consulted about
any possible modification. Failing that, the company which makes the modifications should ensure the
recertification. Should this occur, the new certification is not binding on us in any way whatsoever. This
document should be transmitted to your technical or purchasing department for record purposes.
RoHS Declaration of conformity
Manufacturer: LINCOLN ELECTRIC Europe
Hereby states that the manual welding torches WTT2 described
in this manual are conforms to the DIRECTIVE 2002/95/EC OF THE
EUROPEAN PARLIAMENT AND OF THE COUNCIL of 27 January
2003 (RoHS) on the restriction of the use of certain hazardous
substances in electrical and electronic equipment while the
parts do not exceed the maximum concentrations of 0.1% by
weight in homogenous materials for lead, mercury, hexavalent
chromium, polybrominated biphenyls (PBB) and polybrominated
diphenyl ethers (PBDE), and 0.01% for cadmium, as required in
Commission Decision 2005/618/EC of 18 August 2005.
Rep Item number WTT Spare parts
100
W000306473 9V
Torch bodyW000306494 17V
W000306499 26V
101 W000279261 9V-17V RL handle
W000279262 26V
Rep Item number WTT Spare parts
114 W000279267 26V Gas S connection
117 W000279284 9V-17V Neoprene Sheath
W000352112 26V
119 W000279422 9V-17V-26V Gas inlet pipe
Rep Item number WTT Spare parts
107 W000279268 9V-17V Gas Power cable
W000279270 26V
111.a W000141831 9V-17V-26V Quick connection gas
111.b W000270829 9V-17V-26V Female connection M12x1
114 W000279266 9V-17V Gas S connection
Wear parts
REP WTT2 9V WTT2 17V
WTT2 26V Ø Wear parts
6L
W000306456 / 4.8
Long Nozzle
W000306457 W000306462 6.4
W000306458 W000306463 8.0
W000306459 W000306464 9.6
/ W000306465 11.2
7 / W000306466 // Gas Lens sealing ring
8
W000306385 W000306389 1.0
Gas Lens
collet body
W000306386 W000306390 1.6
W000306460 / 2.0
W000306387 W000306391 2.4
W000306388 W000306392 3.2
/ W000306393 4.0
9
W000306429 W000306434 6.4
Gas Lens nozzle
/ W000306435 8.0
W000306431 W000306436 9.6
W000306432 W000306437 11.2
W000306433 W000306438 12.8
W000306438 16.0
9L
/ W000306467 8.0
Long Gas Lens
nozzle
/ W000306468 9.6
/ W000306469 11.2
/ W000306470 12.8
REP WTT2 9V WTT2 17V
WTT2 26V Ø Wear parts
1
W000306398 W000306399 // Short back cap
W000306400 / // Medium back cap
W000306402 W000306403 // Long back cap
2 W000306404 W000306405 // Back cap
3 W000306396 W000306397 // Sealing ring
4
W000306406 W000306411 1.0
Collet
W000306407 W000306412 1.6
W000306408 W000306413 2.0
W000306409 W000306414 2.4
W000306410 W000306415 3.2
/ W000306416 4.0
5
W000306376 W000306380 1.0
Collet body
W000306377 W000306381 1.6
W000306378 W000270781 2.0
W000306455 W000306382 2.4
W000306379 W000306383 3.2
/ W000306384 4.0
6
W000306417 W000306423 6.4
Nozzle
W000306418 W000306424 8.0
W000306419 W000306425 9.6
W000306420 W000306426 11.2
W000306421 W000306427 12.8
W000306422 W000306428 16.0
/ W000306461 19.2

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
FR
Nous vous remercions de la confiance que vous nous avez accordée en acquérant cet
appareil qui vous donnera entière satisfaction si vous respectez ses conditions d’emploi
et d’entretien.
ATTENTION : la société est dégagée de toute responsabilité en cas de modification,
d’adjonction de composants ou de sous ensembles, ou d’une quelconque
transformation de l’appareil ou de l’installation, effectué par le client ou par un tiers,
sans un accord préalable spécifique écrit par la société elle-même.
Le soudage à l’arc et le coupage plasma peuvent être dangereux pour l’opérateur et
les personnes se trouvant à proximité de l’aire de travail. Lire le manuel d’utilisation
et l’instruction de sécurité W000261712. Voir www.weldline.eu.
A) Entretien / Dépannage
Avant toute vérification interne et réparation, vous devez vous assurer que l’appareil
est séparé de l’installation électrique par consignation (on entend par consignation, un
ensemble d’opérations destinées à séparer et à maintenir l’appareil hors tension).
Vous devez vérifier au moins tous les 6 mois le bon état d’isolement et les raccordements
des appareils et accessoires électriques, tels que prises, câbles souples, gaines,
connecteurs, prolongateurs, pinces de pièces, porte-électrodes ou torches...
Les travaux d’entretien et de réparation des enveloppes et gaines isolantes doivent être
effectuées minutieusement.
Faites réparer par un spécialiste, ou mieux faites lui remplacer les pièces défectueuses.
Vérifier périodiquement le bon serrage et la propreté des connections électriques.
B) Poste de travail
N’utilisez que des portes électrodes et torches parfaitement isolés.
L’opérateur doit être isolé du sol et de la pièce à souder (gants, chaussures de sécurité,
vêtements secs, tablier de cuir, etc...).
Ne pas toucher simultanément le fil électrode (ou la buse) et la pièce.
C) Sécurité
Il est indispensable de vous protéger les yeux contre les coups d’arc (éblouissement de
l’arc en lumière visible et les rayonnements infrarouge et ultraviolet).
Le masque de soudage, sans ou avec casque, doit toujours être muni d’un filtre
protecteur dont l’échelon dépend de l’intensité du courant de l’arc de soudage (Norme
EN 169).
Les fumées émises au cours des opérations de soudage peuvent être nocives pour la
santé. Veillez à utiliser les moyens de protection adéquats (aspiration de fumées, masque
ventilé…)
La gamme standard
Données techniques
Torche manuelle TIG à refroidissement naturel
Instructions de Sécurité d’Utilisation et de Maintenance
Consignes de sécurité
WTT2 9V
WTT2 17V
WTT2 26V
N°8695-1197_Rev2_05/2018
WTT2 4 m
9V W000278876
Connecteur 9 mm
V S
17V
W000278880
Connecteur 9 mm
W10529-17-4V
Connecteur 13 mm
26V W000278885
Connecteur 13 mm
WTT2 9V 17V 26V
Courant
assigné
Facteur de marche 35% 110 A 135 A 180 A
Facteur de marche 60% 80 A 100 A 130 A
Soudage des alliages légers, réduire le facteur de marche de 30%
Classe de tension L - 113 V
Débit gaz Mini : 7 l/mn - Maxi : 13 l/mn
Connexion de puissance 25 mm225 mm250 mm2
Electrodes utilisables Ø 1.0 / 3.2 mm Ø 1.0 / 3.2 mm Ø 1.0 / 4.0 mm
Equipement
d’origine
monté sur
la torche
Bouchon Long Long Long
Long Long Long
Buse Ø 10 mm Ø 10 mm Ø 12 mm
Electrode Ø 1.6 L Ø 2.0 L Ø 2.4 L
Changement de connecteur de gaz
®

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
FR
Pièces d’usure
1
4
3
5
6L
6
7
8
L
L
9
2
9L
REP WTT2 9V WTT2 17V
WTT2 26V Ø Pièces d’usure
6L
W000306456 / 4.8
Buse longue
W000306457 W000306462 6.4
W000306458 W000306463 8.0
W000306459 W000306464 9.6
/ W000306465 11.2
7 / W000306466 // Bague Gas Lens
8
W000306385 W000306389 1.0
Siège Gas Lens
W000306386 W000306390 1.6
W000306460 / 2.0
W000306387 W000306391 2.4
W000306388 W000306392 3.2
/ W000306393 4.0
9
W000306429 W000306434 6.4
Buse Gas Lens
/ W000306435 8.0
W000306431 W000306436 9.6
W000306432 W000306437 11.2
W000306433 W000306438 12.8
W000306438 16.0
9L
/ W000306467 8.0
Buse Longue Gas
Lens
/ W000306468 9.6
/ W000306469 11.2
/ W000306470 12.8
REP WTT2 9V WTT2 17V
WTT2 26V Ø Pièces d’usure
1
W000306398 W000306399 // Bouchon court
W000306400 / // Bouchon moyen
W000306402 W000306403 // Bouchon long
2 W000306404 W000306405 // Joint de bouchon
3 W000306396 W000306397 // Bague d’étanchéité
4
W000306406 W000306411 1.0
Pince
W000306407 W000306412 1.6
W000306408 W000306413 2.0
W000306409 W000306414 2.4
W000306410 W000306415 3.2
/ W000306416 4.0
5
W000306376 W000306380 1.0
Siège
W000306377 W000306381 1.6
W000306378 W000270781 2.0
W000306455 W000306382 2.4
W000306379 W000306383 3.2
/ W000306384 4.0
6
W000306417 W000306423 6.4
Buse
W000306418 W000306424 8.0
W000306419 W000306425 9.6
W000306420 W000306426 11.2
W000306421 W000306427 12.8
W000306422 W000306428 16.0
/ W000306461 19.2
EC Déclaration de conformité
Fabricant : LINCOLN ELECTRIC Europe
Déclare ci-après que les torches de soudage manuel WTT2 décrites dans ce guide d’emploi sont
conforme aux dispositions des Directives « Basse tension » (Directive 2006/95/CEE),et aux législations
nationales la transposant ; et déclare par ailleurs que la norme EN 60974-7 « Matériel de soudage à
l’arc. Partie 7: “Torches” » a été appliquée. Cette déclaration s’applique également aux versions dérivées
du modèle cité ci-dessus.
Cette déclaration CE de conformité garantit que le matériel livré respecte la législation en vigueur, s’il est
utilisé conformément à la notice d’instruction jointe. Tout montage différent ou toute modification entraîne
la nullité de notre certification. Il est donc recommandé pour toute modification éventuelle de faire appel
au constructeur. A défaut, l’entreprise réalisant les modifications doit refaire la certification. Dans ce cas,
cette nouvelle certification ne saurait nous engager de quelque façon que ce soit. Ce document doit être
transmis à votre service technique ou votre service achat, pour archivage.
RoHS Déclaration de conformité
Fabricant : LINCOLN ELECTRIC Europe
Déclare ci-après que les torches de soudage manuel WTT2 décrites
dans ce guide d’emploi sont conformes à la DIRECTIVE 2002/95/
CE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 27 janvier 2003
(RoHS) relative à la limitation de l’utilisation de certaines substances
dangereuses dans les équipements électriques et électroniques car
les éléments n’excèdent pas la concentration maximale dans les
matériaux homogènes de 0,1 % en poids de plomb, de mercure,
de chrome hexavalent, de polybromobiphényles (PBB) et de
polybromobiphényléthers (PBDE) ainsi qu’une concentration maximale
de 0,01 % en poids de cadmium comme exigé par DÉCISION DE LA
COMMISSION 2005/618/EC du 18 Août 2005.
Pièces de rechange
Rep N° article WTT Pièces de rechange
100
W000306473 9V
Corps de torcheW000306494 17V
W000306499 26V
101 W000279261 9V-17V Manche RL
W000279262 26V
Rep N° article WTT Pièces de rechange
114 W000279267 26V Fiche S gas
117 W000279284 9V-17V Gaine néoprène
W000352112 26V
119 W000279422 9V-17V-26V Canalisation entrée gaz
Rep N° article WTT Pièces de rechange
107 W000279268 9V-17V Canalisation gazélectricité
W000279270 26V
111.a W000141831 9V-17V-26V Connexion rapide gaz
111.b W000270829 9V-17V-26V Raccord femelle M12x1
114 W000279266 9V-17V Fiche S gas

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
IT
Vi ringraziamo per la fiducia dimostrataci acquistando questo apparecchio che vi darà
piena soddisfazione qualora rispettiate le sue condizioni d’impiego e di manutenzione.
ATTENZIONE: la società viene sollevata da ogni responsabilità in caso di modifica,
di aggiunta di componenti o di sottoassiemi, o di una qualunque trasformazione
dell’apparecchio, eseguiti dal cliente o da terzi, senza un accordo preventivo scritto
della società stessa.
Saldatura ad arco e taglio plasma possono essere pericolosi sia per l’operatore sia
per le persone d’intorno. Leggere attentamente il manuale d’uso e le prescrizioni di
sicurezza W000261712. Visualizza www.weldline.eu.
A) Manutenzione / Riparazione
Prima di qualsiasi verifica interna e riparazione, dovete assicurarvi che l’apparecchio sia
scollegato dall’impianto elettrico mediante un dispositivo di divieto di accesso (con il termine
“divieto di accesso”, si intende una serie di operazione destinate a separare e a mantenere
l’apparecchio fuori tensione).
Dovete verificare almeno ogni 6 mesi il buono stato dell’isolamento ed i collegamenti
degli apparecchi e degli accessori elettrici, come prese, cavi flessibili, guaine, conduttori,
prolunghe, pinze di pezzi, portaelettrodi o torce...
Gli interventi di manutenzione e di riparazione degli involucri e delle guaine isolanti devono
essere eseguiti accuratamente.
Fate riparare da uno specialisti, o meglio fategli sostituire i pezzi difettosi.
Verificate periodicamente il buon serraggio e la pulizia dei collegamenti elettrici.
B) Posto di lavoro
Utilizzate soltanto portaelettrodi e torce perfettamente isolati.
L’operatore deve essere isolato dal suolo e dal pezzo da saldare (guanti, scarpe di sicurezza,
vestiti asciutti, grembiule di cuoio, ...).
Non toccare contemporaneamente il filo elettrodo (o l’ugello) ed il pezzo.
C) Sicurezza
E’ indispensabile proteggere i vostri occhi contro i colpi d’arco (abbagliamento dell’arco in
luce visibile e le radiazioni infrarossi ed ultravioletti).
La maschera di saldatura, con o senza maschera, deve sempre essere dotata di un filtro
protettore, la cui graduazione dipende dell’intensità della corrente dell’arco di saldatura
(Norma EN 169).
I fumi emessi durante la saldatura possono essere dannosi per la salute. Usare appropriate
protezioni tipo (aspiratori o maschere ventilate...)
Istruzioni per la sicurezza nell’uso e per la manutenzione
Raccomandazioni di sicurezza
WTT2 9V
WTT2 17V
WTT2 26V
N°8695-1197_Rev2_05/2018
La gamma standard
Dati technici
Torce manuali TIG con raffreddamento mediante naturale
WTT2 4 m
9V W000278876
Connettore 9 mm
V S
17V
W000278880
Connettore 9 mm
W10529-17-4V
Connettore 13 mm
26V W000278885
Connettore 13 mm
WTT2 9V 17V 26V
Corrente
assegnata
Fattore di marcia 35% 110 A 135 A 180 A
Fattore di marcia 60% 80 A 100 A 130 A
Saldatura delle leghe leggere, ridurre il fattore di marcia del 30%
Classe di tensione L - 113 V
Portata di gas Mini : 7 l/mn - Maxi : 13 l/mn
Collegamento elettrico 25 mm225 mm250 mm2
Elettrodo utilizzabili Ø 1.0 / 3.2 mm Ø 1.0 / 3.2 mm Ø 1.0 / 4.0 mm
Attrezzato
originario
Tappo Long Long Long
Long Long Long
Ugello Ø 10 mm Ø 10 mm Ø 12 mm
Electtrodo Ø 1.6 L Ø 2.0 L Ø 2.4 L
Cambio del connettore del gas
®

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
IT
1
4
3
5
6L
6
7
8
L
L
9
2
9L
REP WTT2 9V WTT2 17V
WTT2 26V Ø Pezzi di usura
6L
W000306456 / 4.8
Ugello lungo
W000306457 W000306462 6.4
W000306458 W000306463 8.0
W000306459 W000306464 9.6
/ W000306465 11.2
7 / W000306466 // Anello Gas Lens
8
W000306385 W000306389 1.0
Sede Gas Lens
W000306386 W000306390 1.6
W000306460 / 2.0
W000306387 W000306391 2.4
W000306388 W000306392 3.2
/ W000306393 4.0
9
W000306429 W000306434 6.4
Gas Lens ugello
/ W000306435 8.0
W000306431 W000306436 9.6
W000306432 W000306437 11.2
W000306433 W000306438 12.8
W000306438 16.0
9L
/ W000306467 8.0
Gas Lens
ugello lung
/ W000306468 9.6
/ W000306469 11.2
/ W000306470 12.8
REP WTT2 9V WTT2 17V
WTT2 26V Ø Pezzi di usura
1
W000306398 W000306399 // Tappo corto
W000306400 / // Tappo medio
W000306402 W000306403 // Tappo lungo
2 W000306404 W000306405 // O’Ring
3 W000306396 W000306397 // Anello di tenuta
4
W000306406 W000306411 1.0
Pinza
W000306407 W000306412 1.6
W000306408 W000306413 2.0
W000306409 W000306414 2.4
W000306410 W000306415 3.2
/ W000306416 4.0
5
W000306376 W000306380 1.0
Sede
W000306377 W000306381 1.6
W000306378 W000270781 2.0
W000306455 W000306382 2.4
W000306379 W000306383 3.2
/ W000306384 4.0
6
W000306417 W000306423 6.4
Ugello
W000306418 W000306424 8.0
W000306419 W000306425 9.6
W000306420 W000306426 11.2
W000306421 W000306427 12.8
W000306422 W000306428 16.0
/ W000306461 19.2
Pezzi di ricambi
Dichiarazione di conformità CE
Fabbricante: LINCOLN ELECTRIC Europe
Dichiara qui di seguito che il torce manuali WTT2 è conforme alle disposizioni delle Direttive „Bassa tensione“
(Direttiva 2006/95/CEE), e alle legislazioni nazionali corrispondenti ; e dichiara inoltre che le norme EN 60 974-7
« Regole di sicurezza per il materiale da saldatura elettrico Parte 7: „Torce“ ». sono state applicate. Questa
dichiarazione si applica anche alle versioni derivate e ai riferimenti del modello sopra.
Questa dichirazione di conformità CE garantisce che il materiale consegnatoLe, se utilizzato nel rispetto delle
istruzioni accluse, è conforme alle norme vigenti. Un’installazione diversa da quella auspicata o qualsiasi
modifica comporta l’annullamento della nostra certificazione. Per eventuali modifiche, si raccomanda
pertanto di rivolgersi direttamente all’azienda costruttrice. Se quest’ultima non viene avvertita, la ditta che
effectuerà le modifiche dovrà procedere a un nuova certificazione. In questo caso, la nuova certificazione non
rappresenterà, in nessuna eventualità, un impegno da parte nostra. Questo documento dev’essere trasmesso
al servizo Tecnico a Acquisti della Sua azienda per archiviazione.
Dichiarazione di conformità RoHS
Fabbricante: LINCOLN ELECTRIC Europe
Dichiara qui di seguito che il torce manuali WTT2 è conforme
alle disposizioni delle la DIRETTIVA 2002/95/EC DEL
PARLAMENTO EUROPEO E DEL CONSIGLIO del 27 Gennaio
2003 (RoHS) sulla restrizione dell’uso di determinate sostanze
pericolose nelle apparecchiature elettriche ed elettroniche
i componenti non eccedono la concentrazione massima in
materiali omogenei del 0.1% in peso di piombo, mercurio,
cromo esavalente, bifenili polibromurati (PBB) o etere di
difenile polibromurato (PBDE) e lo 0.01% di cadmio, come
richiesto nella decisione della Commissione 2005/618/EC del
18 Agosto 2005; oppure.
Pezzi di usura
Rep Codice articolo
WTT Pezzi di ricambi
100
W000306473 9V
CorpoW000306494 17V
W000306499 26V
101 W000279261 9V-17V Manico RL
W000279262 26V
Rep Codice articolo
WTT Pezzi di ricambi
114 W000279267 26V Spina C gas
117 W000279284 9V-17V Guaina in Neoprene
W000352112 26V
119 W000279422 9V-17V-26V Tubo di entrata del gas
Rep Codice articolo
WTT Pezzi di ricambi
107 W000279268 9V-17V Tubazione gaselettricità
W000279270 26V
111.a W000141831 9V-17V-26V Connessione rapida gas
111.b W000270829 9V-17V-26V Raccordo femmina M12x1
114 W000279266 9V-17V Spina C gas

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
ES
Le agradecemos la confianza que ha depositado en nosotros al adquirir este aparato,
que le dará total satisfacción si respeta sus condiciones de empleo y de mantenimiento.
ATENCIÓN: La sociedad se exime de toda responsabilidad en caso de modificación,
añadido de componentes o de subconjuntos, o de cualquier transformación del
aparato o instalación efectuada por el cliente o por un tercero, sin el acuerdo previo
específico y por escrito de la propia sociedad.
El arco de soldar y la cortadora de plasma pueden ser peligrosos para el operador y
las personas cercanas al area de trabajo. Lea el manual operativo y las instrucciones
de seguridad W000261712. Ver www.weldline.eu.
A) Mantenimiento / Reparación
Antes de cualquier verificación interna o reparación, debe asegurarse de que el aparato está
separado de la instalación eléctrica mediante consignación (se entiende por consignación,
un conjunto de operaciones destinadas a separar y mantener el aparato fuera de tensión).
Al menos cada 6 meses, debe verificar el correcto estado de aislamiento y las conexiones
de los aparatos y de los accesorios eléctricos como tomas, cables flexibles, conductos,
conectores, prolongadores, pinzas de piezas, portaelectrodos o torchas.Los trabajos de
mantenimiento y de reparación de las cubiertas y conductos aislantes deben realizarse
minuciosamente. Las reparaciones deben ser efectuadas por un especialista, así como
el cambio de las piezas defectuosas.
Verificar periódicamente si el apriete y la limpieza de las conexiones eléctricas son
correctos.
B) Puesto de trabajo
Utilice únicamente portaelectrodos y torchas perfectamente aislados.
El operador debe estar aislado del suelo y de la pieza que va a soldar (guantes, calzado
de seguridad, ropa seca, delantal de cuero, etc.).
No tocar simultáneamente el hilo electrodo (o la boquilla) y la pieza.
C) Seguridad
Es indispensable protegerse los ojos contra los golpes de arco (deslumbramiento del
arco en luz visible y radiaciones infrarroja y ultravioleta).
La mascarilla de soldadura, con o sin casco, siempre debe estar equipada de un
filtro protector, cuya graduación depende de la intensidad de la corriente del arco de
soldadura (Norma EN 169).
Los homos emitidos durante las operaciones de soldatura pueden ser perjudiciales para
la salud. Asegurese de usar equipos de protección adecuados (Mascara con ventilación,
aspiración de humo...)
Instrucciones de seguridad, empleo y mantenimiento
Consignas de seguridad
WTT2 9V
WTT2 17V
WTT2 26V
N°8695-1197_Rev2_05/2018
La gama Estándar
Datos tecnicos
Torchas manuales TIG refrigeradas por natural
WTT2 4 m
9V W000278876
Connector 9 mm
V S
17V
W000278880
Connector 9 mm
W10529-17-4V
Connector 13 mm
26V W000278885
Connector 13 mm
WTT2 9V 17V 26V
Corrente
assegnata
Factor de marcha 35% 110 A 135 A 180 A
Factor de marcha 60% 80 A 100 A 130 A
Soldadura de aleaciones ligeras, reducir el factor de marcha un 30%
Classe de tensión L - 113 V
Caudal de gas Mini : 7 l/mn - Maxi : 13 l/mn
Conexión a la red 25 mm225 mm250 mm2
Electrodos utilizables Ø 1.0 / 3.2 mm Ø 1.0 / 3.2 mm Ø 1.0 / 4.0 mm
Equipo
original
montado en
el soplete
Tapón Long Long Long
Long Long Long
Boquilla Ø 10 mm Ø 10 mm Ø 12 mm
Electrodo Ø 1.6 L Ø 2.0 L Ø 2.4 L
Cambio de conector de gas

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
ES
1
4
3
5
6L
6
7
8
L
L
9
2
9L
REP WTT2 9V WTT2 17V
WTT2 26V ØPiezas
de desgaste
6L
W000306456 / 4.8
Boquilla largo
W000306457 W000306462 6.4
W000306458 W000306463 8.0
W000306459 W000306464 9.6
/ W000306465 11.2
7 / W000306466 // Anillo Gas Lens
8
W000306385 W000306389 1.0
Asiento Gas Lens
W000306386 W000306390 1.6
W000306460 / 2.0
W000306387 W000306391 2.4
W000306388 W000306392 3.2
/ W000306393 4.0
9
W000306429 W000306434 6.4
Gas Lens boquilla
/ W000306435 8.0
W000306431 W000306436 9.6
W000306432 W000306437 11.2
W000306433 W000306438 12.8
W000306438 16.0
9L
/ W000306467 8.0
Gas Lens
boquilla largo
/ W000306468 9.6
/ W000306469 11.2
/ W000306470 12.8
REP WTT2 9V WTT2 17V
WTT2 26V ØPiezas
de desgaste
1
W000306398 W000306399 // Tapón corto
W000306400 / // Tapón medio
W000306402 W000306403 // Tapón largo
2 W000306404 W000306405 // Giunto di tappo
3 W000306396 W000306397 // Ani de estanqueidad
4
W000306406 W000306411 1.0
Pinza
W000306407 W000306412 1.6
W000306408 W000306413 2.0
W000306409 W000306414 2.4
W000306410 W000306415 3.2
/ W000306416 4.0
5
W000306376 W000306380 1.0
Asiento
W000306377 W000306381 1.6
W000306378 W000270781 2.0
W000306455 W000306382 2.4
W000306379 W000306383 3.2
/ W000306384 4.0
6
W000306417 W000306423 6.4
Boquilla
W000306418 W000306424 8.0
W000306419 W000306425 9.6
W000306420 W000306426 11.2
W000306421 W000306427 12.8
W000306422 W000306428 16.0
/ W000306461 19.2
Piezas de recambio
Declaración de conformidad CE
Fabricante: LINCOLN ELECTRIC Europe
Declara, a continuación, que el torchas de soldadura manual WTT2 es conforme a las disposiciones de las
Directivas de “Baja tensión” (Directiva 2006/95/CEE), y las legislaciones nacionales que la contemplan ; y
declara, por otra parte, que se han aplicado las normas EN 60 974-7 « Reglas de seguridad para el equipo
eléctrico de soldadura. Parte 7: “Torchas” ». Esta declaración también se aplica a las versiones derivadas del
modelo citado más arriba y con.
Esta declaración CE de conformidad garantiza que el material entregado cumple la legislación vigente si
se utiliza conforme a las instrucciones adjuntas. Cualquier montage diferente o cualquier modoficación
anula nuestra certificación. Por consiguiente, se recomienda recurrir al constructor para cualquier
modificación eventual. Si no fuese posible, la empresa que emprenda las modoficaciones tiene que
hacer de nuevo la certificación. En este caso, la nueva certificación no nos compromete en ningún modo.
Transmita este documento a su departamento técnico o compras, para archivarlo.
Declaración de conformidad de RoHS
Fabricante: LINCOLN ELECTRIC Europe
Declara, a continuación, que el torchas de soldadura manual
WTT2 es conforme a las disposiciones de las DIRECTIVA 2002/95/
CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero
de 2003 (RoHS) relativa a la limitación de la utilización de algunas
substancias peligrosas en los equipos eléctricos y electrónicos
ya que los elementos no exceden la concentración máxima en
los materiales homogéneos de 0,1 % en peso de plomo, de
mercurio, de cromo hexavalente, de polibromobifenilos (PBB) y
de polibromobifeniléteres (PBDE) así como una concentración
máxima de 0,01 % en peso de cadmio como lo exige la DECISIÓN
DE LA COMISIÓN 2005/618/EC del 18 de agosto de 2005.
Piezas de desgaste
Rep Número
de artículo WTT Piezas de recambio
100
W000306473 9V
CuerpoW000306494 17V
W000306499 26V
101 W000279261 9V-17V Mango RL
W000279262 26V
Rep Número
de artículo WTT Piezas de recambio
114 W000279267 26V Conector C gas
117 W000279284 9V-17V Neopreno funda
W000352112 26V
119 W000279422 9V-17V-26V Del tubo de gas de entrada
Rep Número
de artículo WTT Piezas de recambio
107 W000279268 9V-17V Canalización gaselectricidad
W000279270 26V
111.a W000141831 9V-17V-26V Conexión rápida de gas
111.b W000270829 9V-17V-26V Racor hembra M12x1
114 W000279266 9V-17V Conector C gas

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
DE
Wir danken Ihnen für das Vertrauen, das Sie uns durch den Erwerb dieses Geräts
entgegenbringen, welches Ihre Erwartungen bei Beachtung der einschlägigen Betriebs-
u. Wartungsvorschriften zu Ihrer uneingeschränkten Zufriedenheit erfüllen wird.
ACHTUNG: Die Firma haftet nicht bei Anbau von Komponenten oder Untergruppen
bzw. bei kundenseitig oder von Dritten vorgenommenen Änderungen jeglicher
Art des Gerätes oder der Anlage, ohne vorausgehende schriftliche und spezifische
Zustimmung seitens der Firma.
Lichtbogenschwiessen und plasmaschneiden können gefährlich sein für die schweisser
und die im arbeitsbereich befindlichen personen. Bitte lesen sie die bedienungsanleitung
und die sicherheitsanweisungen W000261712. Anzeigen www.weldline.eu.
A) Wartung/ Entstörung
Vor jeglicherm Eingriff im Innern des Gerätes bzw. vor jeglicher Reparatur haben Sie
sicherzustellen, daß das Gerät in abgesicherter Weise von der E-Versorgung getrennt
wurde – unter abgesichert ist zu verstehen: eine Reihe von Maßnahmen, die geeignet
sind, das Gerät vom Enetz zu trennen und spannungslos zu halten.
Im weiteren haben Sie alle 6 Monate den ordnungsgemäßen Zustand der E-Isolierungen u.
Geräteanschlüsse sowie des Elektrik-Zubehörs zu prüfen, d.h.: - E-Anschlüsse, Flexkabel,
Kabelwege, EUmmantelungen, Stecker, E-Verlängerungen, Werkstück- Klemmen, Elektrodenhalter
bzw. Brenner.
Wartungs- u. Reparaturarbeiten an den Gehäusen, Kapselungen u. Isolierungen haben
äußerst sorgfältig zu erfolgen.
Eingriffe nur Fachleuten anvertrauen - besser noch - schadhafte Teile direkt austauschen.
Regelmäßig den korrekten Anzug u. die Sauberkeit der EAnschlüsse kontrollieren.
B) Arbeitsstation
Ausschließlich Elektrodenhalter u.. Brenner mit einwandfreier Isolierung verwenden.
Der Bediener muß gegenüber dem Erdboden u. dem zu schweißenden Werkstück isoliert
sein (Handschuhe, Sicherheitsschuhe, trockene Kleidung, Lederschürze, usw.).
Keinesfalls gleichzeig den Elektrrodendraht (bzw. die Düse) und das Werkstück in
direktem Kontakt berühren.
C) Sicherheit
Die Augen müssen obligatorisch gegen Schweiß-Lichtblitze geschützt werden (Blendgefahr
beim Anlassen des Lichtbogens im sichtbaren Lichtspektrum und im UVBereich).
Die Schweißermaske - mit oder ohne Helm - muß in allen Fällen mit einem Schutzglas
ausgestattet sein, dessen Filterkategorie auf die Intensität des Schweißlichtbogens
abzustimmen ist (Norm EN 169).
Die beim Schweissen entstehenden Rauche und Gase Können gefährlich sein. Sorgen sie für
geeignete schulzmassnahmen (Rauchabsauggeräte, Schweisserhelme mit frischluftzufuhr…)
Betriebs- wartungs- und sicherheitsanleitung
Sicherheitsvorschriften
WTT2 9V
WTT2 17V
WTT2 26V
N°8695-1197_Rev2_05/2018
Das standard Programm
Technische daten
Luftkühlung WIG-Handschweißbrenner
WTT2 4 m
9V W000278876
Verbinder 9 mm
V S
17V
W000278880
Verbinder 9 mm
W10529-17-4V
Verbinder 13 mm
26V W000278885
Verbinder 13 mm
WTT2 9V 17V 26V
Nennstrom Einschaltdauer 35% 110 A 135 A 180 A
Einschaltdauer 60% 80 A 100 A 130 A
Schweißen von Leichtmetalllegierung, Die Einschaltdauer um 30% senken
Spannungsklasse L - 113 V
Gasdurchsatz Mini : 7 l/mn - Maxi : 13 l/mn
Stromanschluss 25 mm225 mm250 mm2
Einsetzbare Elektrode Ø 1.0 / 3.2 mm Ø 1.0 / 3.2 mm Ø 1.0 / 4.0 mm
Am Brenner
montierte
Original
ausrüstung
Kappe Long Long Long
Long Long Long
Düse Ø 10 mm Ø 10 mm Ø 12 mm
Elektrode Ø 1.6 L Ø 2.0 L Ø 2.4 L
Gasanschluss wechseln
®

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
DE
1
4
3
5
6L
6
7
8
L
L
9
2
9L
REP WTT2 9V WTT2 17V
WTT2 26V Ø Verschleissteile
6L
W000306456 / 4.8
Düse Lang
W000306457 W000306462 6.4
W000306458 W000306463 8.0
W000306459 W000306464 9.6
/ W000306465 11.2
7 / W000306466 // Ringl Gas Lens
8
W000306385 W000306389 1.0
Aufnahme
Gas Lens
W000306386 W000306390 1.6
W000306460 / 2.0
W000306387 W000306391 2.4
W000306388 W000306392 3.2
/ W000306393 4.0
9
W000306429 W000306434 6.4
Gas Lens
Düse
/ W000306435 8.0
W000306431 W000306436 9.6
W000306432 W000306437 11.2
W000306433 W000306438 12.8
W000306438 16.0
9L
/ W000306467 8.0
Gas Lens
Düse Lang
/ W000306468 9.6
/ W000306469 11.2
/ W000306470 12.8
REP WTT2 9V WTT2 17V
WTT2 26V Ø Verschleissteile
1
W000306398 W000306399 // Kappe kurz
W000306400 / // Kappe mittel
W000306402 W000306403 // Kappe lang
2 W000306404 W000306405 // Kappendichtung
3 W000306396 W000306397 // Dichtring
4
W000306406 W000306411 1.0
Zange
W000306407 W000306412 1.6
W000306408 W000306413 2.0
W000306409 W000306414 2.4
W000306410 W000306415 3.2
/ W000306416 4.0
5
W000306376 W000306380 1.0
Aufnahme
W000306377 W000306381 1.6
W000306378 W000270781 2.0
W000306455 W000306382 2.4
W000306379 W000306383 3.2
/ W000306384 4.0
6
W000306417 W000306423 6.4
Düse
W000306418 W000306424 8.0
W000306419 W000306425 9.6
W000306420 W000306426 11.2
W000306421 W000306427 12.8
W000306422 W000306428 16.0
/ W000306461 19.2
Ersatzteile
EG-Konformitätserklärung
Hersteller: LINCOLN ELECTRIC Europe
Erklärt nachstehend, daß der manuelle Schweißbrenner WTT2 den Verfügungen der Vorschriften für
„Schwachstrom“ (EWG-Vorschrift 2006/95/CEE), und nationalen, sie transponierenden Gesetzgebung entspricht
; und erklärt andererseits, daß die Normen EN 60974-7 « LichtbogenSchweißeinrictungen. Teil 7 „Brenner“ »
angewandt wurden. Diese Erklärung ist auch gültig für die vom vorstehenden Modell abgeleiteten.
Mit vorliegender EG-Konformitätserklärung garantieren wir, unter Vorbehalt eines ordnungsgemäßen
Einsatzes nach den beiliegenden Anweisungen zur Benutzung, die Einhaltung der gültigen Rechtsvorschriften
für das gelieferte Material. Jegliche Änderung beim Aufbau b.z.w. jegliche andere Abwandlung fürt
zur Nichtigkeit unserer Erklärung. Wir raten daher, bei allen eventuellen Änderungen den Hersteller
heranzuziehen. In Ermangelung eines Besseren ist die Änderung vornehmende Unternehmen dazu
gehalten, eine erneute Erklärung abzufassen. In diesem Fall ist neue Bestätigung für uns in keinster Weise
bindend. Das vorliegende Schriftstück muß zur Archivierung an Ihre technishe Abteilung, b.z.w. an Ihre
Einkaufsabteilung weitergeleitet werden.
RoHS-Konformitätserklärung
Hersteller: LINCOLN ELECTRIC Europe
Erklärt nachstehend, daß der manuelle Schweißbrenner WTT2
den Verfügungen der Vorschriften für RICHTLINIE 2002/95/EG DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27 Januar 2003
(RoHS) in Bezug auf die Beschränkung der Benutzung bestimmter
gefährlicher Substanzen in elektrischen und elektronischen Geräten,
da die Elemente, wie in der KOMMISSIONSENTSCHEIDUNG 2005/618/
EG vom 18. August 2005 gefordert, je homogenem Werkstoff die
Höchstkonzentrationen von 0,1 Gewichtsprozent Blei, Quecksilber,
sechswertigem Chrom, polybromierten Biphenylen (PBB) und
polybromierten Diphenylethern (PBDE) sowie die Höchstkonzentration
von 0,01 Gewichtsprozent Cadmium nicht überschreiten oder es sich
bei der Ausrüstung um eine Ersatzteil handelt.
Verschleissteile
Rep Artikelnummer WTT Ersatzteile
100
W000306473 9V
BrennerkörperW000306494 17V
W000306499 26V
101 W000279261 9V-17V RL Griff
W000279262 26V
Rep Artikelnummer WTT Ersatzteile
114 W000279267 26V Gas C-Verbindung
117 W000279284 9V-17V Neopren-Hülle
W000352112 26V
119 W000279422 9V-17V-26V Gaseinleitungsrohr
Rep Artikelnummer WTT Ersatzteile
107 W000279268 9V-17V Gas Power-Kabel
W000279270 26V
111.a W000141831 9V-17V-26V Schnelle Verbindung Gas
111.b W000270829 9V-17V-26V Kabeldose M12x1
114 W000279266 9V-17V Gas C-Verbindung

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
NL
Wij danken u voor het in ons gestelde vertrouwen. Het aangekochte toestel zal u volledigevoldoening
schenken indien de gebruiksaanwijzing en het onderhoud gerespecteerd worden.
OPGELET: Het bedrijf wordt vrijgesteld van elke verantwoordelijkheid, indien er
wijzigingen, toevoegingen van componenten of bijkomende onderdelen aan het
toestel of installatie plaatsvinden, kortom er mag geen enkele aanpassing uitgevoerd
worden, noch door de klant zelf, noch door derden, zonder voorafgaandelijk
geschreven akkoord gegeven door het bedrijf zelf.
Booglassen en plasma snijden kunnen gevaarllijk zijn voor de uitvoerder en voor
de personen in de nabije omgeving ervan. Lees de gebruikershandleiding en de
veiligheidsinstructies W000261712. Zie www.weldline.eu.
A) Onderhoud / Pannes
Alvorens een controle of herstelling aan het toestel uit te voeren dient men er zich
van te vergewissen dat de installatie gescheiden werd van de elektrische installatie
door elektrische isolatie (onder elektrische isolatie verstaat we een opeenvolging van
handelingen welke ervoor zorgen dat de installatie zonder stroom is en blijft).
Minimum om de 6 maanden dient er gecontroleerd te worden of de isolatie en verbindingen
van het toestel zich nog in goede staat bevinden, evenals de elektrische toebehoren zoals
stekkers, flexibele kabels, gaines, verbindingen, verlengkabels, klemmen, elektrodehouders
of lasttoortsen...
Onderhoudswerken en herstellingswerkzaamheden aan enveloppen en isolerende
gaines dienen met de grootste nauwkeurigheid uitgevoerd te worden.
Laat de herstellingswerkzaamheden uitvoeren door een specialist, of nog beter, laat de
defecte onderdelen vervangen.
Controleer op regelmatige tijdstippen het goed vastzitten en de zuiverheid van de elektrische
verbindingen.
B) Werkpost
Gebruik enkel perfect geïsoleerde elektrodehouders en lastoortsen.
De operator dient geïsoleerd te zijn van de grond en van het te lassen stuk (handschoenen,
veiligheidsschoenen, droge kleding, lederen schort, enz).
Raak nooit gelijktijd de lasdraad (of nozzle) en het te lassen stuk aan.
C) Beveiliging
Het is onontbeerlijk de ogen te beschermen tegen de lasboog (verblinding door de boog
vanwege het zichtbare licht, ultraviolet en de infrarode straling).
Het lasmasker, al dan niet uitgerust met helm, dient steeds voorzien te zijn van een
filterbesc herming waarvan het niveau afhankelijk is van de boogintensiteit (Norm EN 169).
Dampen die vrijkomen bij laswerkzaamheden kunnen de gezondheid schaden. Gebruik
steeds aagepaste beschermingsmiddelen (rookafzuiging, geventileerde maskers...)
Verbruiksonderdelen
Veiligheidsinstructies
WTT2 9V
WTT2 17V
WTT2 26V
N°8695-1197_Rev2_05/2018
Het Standaardgamma
Technical data
Handmatige natuurgekoelde TIG toorts
WTT2 4 m
9V W000278876
Connector 9 mm
V S
17V
W000278880
Connector 9 mm
W10529-17-4V
Connector 13 mm
26V W000278885
Connector 13 mm
WTT2 9V 17V 26V
Aangewezen
stroom
Werkingsfact or 35% 110 A 135 A 180 A
Werkingsfact or 60% 80 A 100 A 130 A
Lassen van lichte legeringen, De werkingsfactor met 30% verminderen
Spanningsklasse L - 113 V
Gasdebiet Mini : 7 l/mn - Maxi : 13 l/mn
Stroomaansluiting 25 mm225 mm250 mm2
Elektrode draden Ø 1.0 / 3.2 mm Ø 1.0 / 3.2 mm Ø 1.0 / 4.0 mm
Oorspronkelijk
e uitrusting
van de toorts
Dop Long Long Long
Long Long Long
Nozzle Ø 10 mm Ø 10 mm Ø 12 mm
Elektrode Ø 1.6 L Ø 2.0 L Ø 2.4 L
Gasconnector wijzigen
®

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
NL
1
4
3
5
6L
6
7
8
L
L
9
2
9L
REP WTT2 9V WTT2 17V
WTT2 26V Ø Wisselstukken
6L
W000306456 / 4.8
Nozzle lang
W000306457 W000306462 6.4
W000306458 W000306463 8.0
W000306459 W000306464 9.6
/ W000306465 11.2
7 / W000306466 // Afdichtring Gas Lens
8
W000306385 W000306389 1.0
Zitting Gas Lens
W000306386 W000306390 1.6
W000306460 / 2.0
W000306387 W000306391 2.4
W000306388 W000306392 3.2
/ W000306393 4.0
9
W000306429 W000306434 6.4
Gas Lens nozzle
/ W000306435 8.0
W000306431 W000306436 9.6
W000306432 W000306437 11.2
W000306433 W000306438 12.8
W000306438 16.0
9L
/ W000306467 8.0
Gas Lens
nozzle lang
/ W000306468 9.6
/ W000306469 11.2
/ W000306470 12.8
REP WTT2 9V WTT2 17V
WTT2 26V Ø Wisselstukken
1
W000306398 W000306399 // Dop kort
W000306400 / // Dop gemiddeld
W000306402 W000306403 // Dop lang
2 W000306404 W000306405 // Junta de tampa
3 W000306396 W000306397 // Afdichtring
4
W000306406 W000306411 1.0
Klem
W000306407 W000306412 1.6
W000306408 W000306413 2.0
W000306409 W000306414 2.4
W000306410 W000306415 3.2
/ W000306416 4.0
5
W000306376 W000306380 1.0
Zitting
W000306377 W000306381 1.6
W000306378 W000270781 2.0
W000306455 W000306382 2.4
W000306379 W000306383 3.2
/ W000306384 4.0
6
W000306417 W000306423 6.4
Nozzle
W000306418 W000306424 8.0
W000306419 W000306425 9.6
W000306420 W000306426 11.2
W000306421 W000306427 12.8
W000306422 W000306428 16.0
/ W000306461 19.2
Reserveonderdelen
EG-conformiteitsverklaring
Fabrikant: LINCOLN ELECTRIC Europe
Verklaart hierbij dat de handmatige WTT2 conform de bepalingen is van de Richtlijnen betreffende “Laagspanning”
(Richtlijn 2006/95/EEG), en aan de nationale wetgevingen met betrekking hiertoe ; en verklaart voorts dat de normen
EN 60 974-7 « Veiligheidsregels voor elektrische lasapparatuur. Deel 7: “Matige” » zijn toegepast. Deze verklaring is
tevens van toepassing op afgeleide versies van bovengenoemd model met de.
Deze EG verklaring van overeenstemming garandeert dat het geleverde materiaal voldoet aan de van kracht
zijnde wetgeving indien het wordt gebruikt volgens de bijgevoegde handleiding. Het monteren op iedere
andere manier dan die aangegeven in voornoemde handleiding en het aanbrengen van wijzigingen annuleert
automatish onze echtverklaring. Wij raden U dan ook aan contact op te nemen met de fabrikant in het geval
U wijzigingen wenst aan te bregen. Indien dit niet geschiedt, moet de onderneming die de wijzigingen heeft
uitgevoerd een nieuwe echtverklaring opstellen. Deze nieuwe echtverklaring zal echter nooit en te nimmer enige
aansprakelijkheid onzerzids met zich mee kunnen brengen. Dit document moet ann uw technische dienst of the
afdeling inkopen worden overhandigd voor het archiveren.
RoHS conformiteitsverklaring
Fabrikant: LINCOLN ELECTRIC Europe
Verklaart hierbij dat de handmatige WTT2 conform de
bepalingen is in overeenstemming met de RICHTLIJN
2002/95/CE VAN HET PARLEMENT EN DE RAAD van 27
januari 2003 (RoHS) betreffende de beperking van het
gebruik van bepaalde gevaarlijke stoffen in de elektrische en
elektronische apparaten, want de homogene materialen van
de onderdelen overschrijden niet de maximale concentratie
van 0,1 gewichtsprocenten lood, kwik, zeswaardig chroom,
polybromobifenylen (PBB) en polybromobifenylethers (PBDE)
noch een maximale concentratie van 0,01 gewichtsprocenten
cadmium, zoals vereist BIJ BESLISSING VAN DE COMMISSIE
2005/618/EG van 18 Augustus 2005.
Wisselstukken
Rep Item nummer WTT Reserveonderdelen
100
W000306473 9V
LichaamW000306494 17V
W000306499 26V
101 W000279261 9V-17V Handvat RL
W000279262 26V
Rep Item nummer WTT Reserveonderdelen
114 W000279267 26V Stekker C gas
117 W000279284 9V-17V Neopreen Schede
W000352112 26V
119 W000279422 9V-17V-26V Gas inlaat buis
Rep Item nummer WTT Reserveonderdelen
107 W000279268 9V-17V Leiding gaselektriciteit
W000279270 26V
111.a W000141831 9V-17V-26V Snel aansluitgas
111.b W000270829 9V-17V-26V Vrouwelijke aansluiting M12x1
114 W000279266 9V-17V Stekker C gas

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
PT
Agradecemos-lhe a confiança depositada aquando da aquisição deste aparelho, o qual
lhe dará inteira satisfação se respeitar as condições de utilização e de manutenção.
ATENÇÃO: A empresa fica livre de qualquer responsabilidade em caso de modificação,
de adição de componentes ou de subconjuntos, ou de qualquer transformação do
aparelho ou da instalação, efectuada pelo cliente ou por terceiros, sem o acordo
prévio específico escrito da própria empresa.
Soldadura a arco e corte plasma podem ser perigosos para o operador e pessoas
prõximo da ãrea de trabalho. Leia o manual de funcionamento e as instruçuões de
segurança W000261712. Veja www.weldline.eu.
A) Manutenção / Reparação
Antes de qualquer verificação interna ou reparação, deve certificar-se que o aparelho
está separado da instalação eléctrica mediante consigna (compreende-se por consigna,
um conjunto de operações destinadas a separar ou a manter o aparelho fora de tensão).
Deve verificar pelo menos de 6 em 6 meses o estado do isolamento e das conexões dos
aparelhos e dos acessórios eléctricos, tais como tomadas, cabos flexíveis, condutas,
conectores, prolongadores, pinças de peças, porta-eléctrodos ou tochas...
Os trabalhos de manutenção e de reparação dos revestimentos e das condutas de
isolamento devem ser efectuados com minúcia.
Faça executar o trabalho de reparação por um especialista, ou melhor ainda faça-o
mudar as peças defeituosas.
Verificar periodicamente o aperto correcto e a limpeza das conexões eléctricas.
B) Posto de trabalho
Só utilize porta-eléctrodos e tochas perfeitamente isolados.
O operador deve estar isolado do piso e da peça a soldar (luvas, sapatos de segurança,
roupa seca, avental de cabedal, etc.).
Não toque simultaneamente o fio eléctrodo (ou o bocal) e a peça.
C) Segurança.
É indispensável que esteja protegido contra os arcos eléctricos (encandeamento do arco
em luz visível e as radiações infravermelhas e ultravioletas).
A máscara de soldar, sem ou com capacete, deve estar sempre equipada com um
filtro protector cuja escala depende da intensidade da corrente do arco de soldadura
(Norma EN 169).
Os fumos emitidos durante as operações de soldatura podem ser nocivas para a saude. Use
por favor os melos de protecção adequados (aspiração de fumos, mascaras ventiladas...)
Instruções de segurança, de utilização e de manutenção
Recomendações de segurança
WTT2 9V
WTT2 17V
WTT2 26V
N°8695-1197_Rev2_05/2018
A gama standard
Dados técnicos
Tocha manual TIG de arrefecimento natural
WTT2 4 m
9V W000278876
Connector 9 mm
V S
17V
W000278880
Connector 9 mm
W10529-17-4V
Connector 13 mm
26V W000278885
Connector 13 mm
WTT2 9V 17V 26V
Corrente
assegnata
Factor de marcha 35% 110 A 135 A 180 A
Factor de marcha 60% 80 A 100 A 130 A
Soldadura de ligas leves, reduzir o ciclo de marcha em 30%
Classe de tensão L - 113 V
Débito de gás Mini : 7 l/mn - Maxi : 13 l/mn
Ligação de energia 25 mm225 mm250 mm2
Eléctrodo utilizáveis Ø 1.0 / 3.2 mm Ø 1.0 / 3.2 mm Ø 1.0 / 4.0 mm
Equipamento
de origem
montado
na tocha
Tampa Long Long Long
Long Long Long
Bocal Ø 10 mm Ø 10 mm Ø 12 mm
Eléctrodo Ø 1.6 L Ø 2.0 L Ø 2.4 L
Troca de conector de gás
®

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
PT
1
4
3
5
6L
6
7
8
L
L
9
2
9L
REP WTT2 9V WTT2 17V
WTT2 26V Ø Peças de desgaste
6L
W000306456 / 4.8
Bocal longo
W000306457 W000306462 6.4
W000306458 W000306463 8.0
W000306459 W000306464 9.6
/ W000306465 11.2
7 / W000306466 // Gas Lens Anel
de vedação
8
W000306385 W000306389 1.0
Sede Gas Lens
W000306386 W000306390 1.6
W000306460 / 2.0
W000306387 W000306391 2.4
W000306388 W000306392 3.2
/ W000306393 4.0
9
W000306429 W000306434 6.4
Gas Lens bocal
/ W000306435 8.0
W000306431 W000306436 9.6
W000306432 W000306437 11.2
W000306433 W000306438 12.8
W000306438 16.0
9L
/ W000306467 8.0
Gas Lens Bocal
longo
/ W000306468 9.6
/ W000306469 11.2
/ W000306470 12.8
REP WTT2 9V WTT2 17V
WTT2 26V Ø Peças de desgaste
1
W000306398 W000306399 // Tampa curta
W000306400 / // Tampa média
W000306402 W000306403 // Tampa longa
2 W000306404 W000306405 // Junta de tapón
3 W000306396 W000306397 // Anel de vedação
4
W000306406 W000306411 1.0
Pinça
W000306407 W000306412 1.6
W000306408 W000306413 2.0
W000306409 W000306414 2.4
W000306410 W000306415 3.2
/ W000306416 4.0
5
W000306376 W000306380 1.0
Sede
W000306377 W000306381 1.6
W000306378 W000270781 2.0
W000306455 W000306382 2.4
W000306379 W000306383 3.2
/ W000306384 4.0
6
W000306417 W000306423 6.4
Bocal
W000306418 W000306424 8.0
W000306419 W000306425 9.6
W000306420 W000306426 11.2
W000306421 W000306427 12.8
W000306422 W000306428 16.0
/ W000306461 19.2
Peças de substituição
Declaração CE de conformidade
Fabricante: LINCOLN ELECTRIC Europe
Declara abaixo que o tocha de soldadura manual WTT2 está em conformidade com as disposições das Directivas
“Baixa Tensão” (Directiva 2006/95/CEE), e com as legislações nacionais que a transpõem ; e declara ainda que
as normas EN 60 974-7 « Regras de segurança para o material de soldadura eléctrico. Parte 7: “Tocha” » foram
aplicadas. Esta declaração aplica-se igualmente às versões derivadas do modelo acima citado.
PT Esta declaração CE de conformidade garante que o material entregue respeita a legislação em
vigor, se for utilizado de acordo com as instruções juntas. Qualquer montagem diferente ou qualquer
modoficação acarreta a anulação do nosso certificado. Por isso recomenda-se para qualquer
modificacão eventual recorrer ao construtor. Ou caso contrário, a empresa que realiza as modificações
deve fazer novamente um certificado. Nesse caso, este novo certificado não pode nos comprometer de
nenhuma maneira. Esse documento deve ser transmitido ao seu serviço técnico ou o serviço compras,
para ser arquivado.
Declaração de conformidade RoHS
Fabricante: LINCOLN ELECTRIC Europe
Declara abaixo que o tocha de soldadura manual WTT2 está em
conformidade com as disposições das DIRECTIVA 2002/95/CE DO
PARLAMENTO EUROPEU E DO CONSELHO de 27 de Janeiro de 2003
(RoHS) relativa à restrição de uso de determinadas substâncias
perigosas em equipamentos eléctricos e electrónicos porque os
elementos não excedem a concentração máxima em materiais
homogéneos de 0,1 % em massa, de chumbo, mercúrio, crómio
hexavalente, bifenilos polibromados (PBB) e éteres difenílicos
polibromados (PBDE), bem como uma concentração máxima de
0,01 %, em massa de cádmio, tal como exigido pela DECISÃO DA
COMISSÃO 2005/618/EC de 18 de Agosto de 2005.
Peças de desgaste
Rep Número
de item WTT Peças de substituição
100
W000306473 9V
CorpoW000306494 17V
W000306499 26V
101 W000279261 9V-17V Cabo RL
W000279262 26V
Rep Número
de item WTT Peças de substituição
114 W000279267 26V Ficha C gas
117 W000279284 9V-17V Neoprene Bainha
W000352112 26V
119 W000279422 9V-17V-26V Tubo de entrada de gás
Rep Número
de item WTT Peças de substituição
107 W000279268 9V-17V Canalização
gaselectricidade
W000279270 26V
111.a W000141831 9V-17V-26V Gás de conexão rápida
111.b W000270829 9V-17V-26V União fêmea M12x1
114 W000279266 9V-17V Ficha C gas

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
RU
Благодарим Вас за доверие, оказанное нам при покупке данного оборудования
использованием которого Вы будете полностью удовлетворены, если будете выполнять
условия по эксплуатации и техническому обслуживанию.
ПРЕДУПРЕЖДЕНИЕ: Компания снимает с себя всякую ответственность в случае
модификации, установки дополнительных частей или любой трансформации
оборудования, выполненной покупателем или любыми третьими лицами без
предварительного соглашения с компанией.
Дуговая сварка и плазменная резка могут представлять опасность для сварщика
и людей, находящихся вблизи ведения работ. ознакомьтесь с руководством по
эксплуатации и указаниями по технике безопасности W000261712. cm . www.weldline.eu.
A) Техническое обслуживание / Ремонт
Перед началом любых внутренних проверок или ремонтных работ убедитесь, что
оборудование отключено от энергоснабжения электрической установки (под отключением от
энергоснабжения подразумевается группа операций, предназначенных для гарантированного
отключения оборудования от электропитания).
Как минимум каждые шесть месяцев вы должны проверять состояние изоляции и соединений
электрического оборудования и аксессуаров, таких как розетки, гибкие провода, каналы,
коннекторы, удлинители, зажимы для крепления деталей, электрододержатели или горелки...
Техническое обслуживание и ремонтные работы изоляционных каналов и оболочек следует
выполнять с предельной осторожностью.
Ремонт неисправных частей должен выполнять специалист, а еще лучше их просто заменить.
Постоянно проверяйте, насколько прочны и чисты электрические соединения.
B) Рабочее место
Используйте только идеально изолированные электрододержатели и горелки.
Оператор должен быть изолирован от поверхности земли и инструмента (перчатки,
специальная защитная обувь, сухая одежда, кожаный фартук и т. д.).
Не дотрагивайтесь одновременно до сварочной проволоки (или мундштука сварочной
головки) и детали.
C) Защита
Необходимо защитить ваши глаза от блеска сварочной дуги (ослепления видимым,
инфракрасным и ультрафиолетовым излучением дуги).
Независимо от наличия шлема, сварочная маска всегда должна иметь защитный фильтр, номер
затемнения которого определяется интенсивностью тока сварочной дуги (стандарт EN 169).
Пары испускаемых при проведении сварочных работ может быть опасным. Используйте
адекватные средства защиты (паров добычи, ventiled маски ...)
WTT2 9V 17V 26V
Сила тока Продолжител
ьность включения
35% 110 A 135 A 180 A
60% 80 A 100 A 130 A
Сварка алюминия, сокращение рабочего цикла на 30%
Класс напряжения L - 113 V
Скорость подачи газа Mini : 7 l/mn - Maxi : 13 l/mn
Подключение питания 25 mm
2
25 mm
2
50 mm
2
Полезные сыновья Ø 1.0 / 3.2 mm Ø 1.0 / 3.2 mm Ø 1.0 / 4.0 mm
Исходное
оборудоваие для
сворочной горелки
Краткое Long Long Long
Long Long Long
Сопло Ø 10 mm Ø 10 mm Ø 12 mm
Расходная
проволока Ø 1.6 L Ø 2.0 L Ø 2.4 L
Инструкция по технике безопасности
WTT2 9V
WTT2 17V
WTT2 26V
N°8695-1197_Rev2_05/2018
Стандартный диапазон
Технические характеристики
Ручная сварочная горелка TIG с воздушным охлаждением
Инструкция по технике безопасности,
эксплуатации и техническому обслуживанию
WTT2 4 m
9V W000278876
Cоединитель 9 mm
V S
17V
W000278880
Cоединитель 9 mm
W10529-17-4V
Cоединитель 13 mm
26V W000278885
Cоединитель 13 mm
Смена газового разъема
®

www.weldline.eu
LINCOLN ELECTRIC IBERIA S.L.
Ctra. Laureà Miró 396-398,
08980 Sant Feliu de Llobregat (Barcelona) - SPAIN
RU
1
4
3
5
6L
6
7
8
L
L
9
2
9L
REP WTT2 9V WTT2 17V
WTT2 26V ØРасходные
pматериалы
6L
W000306456 / 4.8
Сопло
длинный
W000306457 W000306462 6.4
W000306458 W000306463 8.0
W000306459 W000306464 9.6
/ W000306465 11.2
7 / W000306466 // GL.Уплотнит
ельное кольцо
8
W000306385 W000306389 1.0
Место
Gas Lens
W000306386 W000306390 1.6
W000306460 / 2.0
W000306387 W000306391 2.4
W000306388 W000306392 3.2
/ W000306393 4.0
9
W000306429 W000306434 6.4
Gas Lens
Сопло
/ W000306435 8.0
W000306431 W000306436 9.6
W000306432 W000306437 11.2
W000306433 W000306438 12.8
W000306438 16.0
9L
/ W000306467 8.0
GL Сопло
длинный
/ W000306468 9.6
/ W000306469 11.2
/ W000306470 12.8
REP WTT2 9V WTT2 17V
WTT2 26V ØРасходные
pматериалы
1
W000306398 W000306399 // Краткое колпачок
W000306400 / // Краткое средний
W000306402 W000306403 // Краткое длинный
2 W000306404 W000306405 // Плагин прокладки
3W000306396 W000306397 // Уплотнитель ное
кольцо
4
W000306406 W000306411 1.0
Зажим
W000306407 W000306412 1.6
W000306408 W000306413 2.0
W000306409 W000306414 2.4
W000306410 W000306415 3.2
/ W000306416 4.0
5
W000306376 W000306380 1.0
Место
W000306377 W000306381 1.6
W000306378 W000270781 2.0
W000306455 W000306382 2.4
W000306379 W000306383 3.2
/ W000306384 4.0
6
W000306417 W000306423 6.4
Сопло
W000306418 W000306424 8.0
W000306419 W000306425 9.6
W000306420 W000306426 11.2
W000306421 W000306427 12.8
W000306422 W000306428 16.0
/ W000306461 19.2
Запасные части
Декларация о соответствии
Изготовитель: LINCOLN ELECTRIC Europe
Ниже заявляет, что Ручная сварочная горелка WTT2 соответствует положениям Директив, касающихся Низкого
напряжения (Директива 2006/95/CEE), и национальным законодательствам, переносящим её; и, кроме того, заявляет,
что стандарты EN 60 974-7 « Правила техники безопасности для оборудования для электросварки. Часть 7: “горелка” »
были применены. Настоящее заявление также применяется к производным модификациям вышеуказанной.
Настоящее заявление о соответствии CE гарантирует, что поставленное оборудование соблюдает
действующее законодательство, если оно используется в соответствии с прилагаемой инструкцией
по эксплуатации. Любой отличающийся монтаж или любая модификация оборудования повлечёт за
собой недействительность нашей сертификации. Таким образом, для любых возможных модификаций
рекомендуется обратиться к конструктору. В противном случае предприятие, осуществляющее модификации,
должно заново пройти сертификацию оборудования. В этом случае новая сертификация не возложит на
нас никаких обязательств. Настоящий документ должен быть передан в ваш технический отдел или отдел
снабжения для хранения в архиве
Декларация соответствия RoHS
Изготовитель: LINCOLN ELECTRIC Europe
Ниже заявляет, что Ручная сварочная горелка WTT2
соответствует ДИРЕКТИВЕ 2002/95/CE ЕВРОПЕЙСКОГО
ПАРЛАМЕНТА И СОВЕТА от 27 января 2003 года (RoHS)
относительно ограничения использования некоторых опасных
веществ в электрическом и электронном оборудовании, так
как Максимальная весовая концентрация свинца, ртути,
шестивалентного хрома, полибромбифенилов (ПББ) и
полибромбифенилэфиров (ПБДЭ) в однородных материалах
элементов не превышает 0,1 %, а также максимальная
весовая концентрация кадмия не превышает 0,01 %, как того
требует РЕШЕНИЕ КОМИССИИ 2005/618/EC от 18 Августа
2005 года.
Расходные pматериалы
Rep Номер
предмета WTT Запасные части
100
W000306473 9V
Тел оW000306494 17V
W000306499 26V
101 W000279261 9V-17V Ручка RL
W000279262 26V
Rep Номер
предмета WTT Запасные части
114 W000279267 26V Газовое C подключение
117 W000279284 9V-17V Оболочка из неопрена
W000352112 26V
119 W000279422 9V-17V-26V Газ входе трубки
Rep Номер
предмета WTT Запасные части
107 W000279268 9V-17V Газ Кабель питания
W000279270 26V
111.a W000141831 9V-17V-26V Быстрое соединение газа
111.b W000270829 9V-17V-26V Женский соединение M12x1
114 W000279266 9V-17V Газовое C подключение
