Linki Tek 200 User manual

mixed water outlet
uscita acqua miscelata
1/2”
1/2”
Rimozione tampone di protezione
3

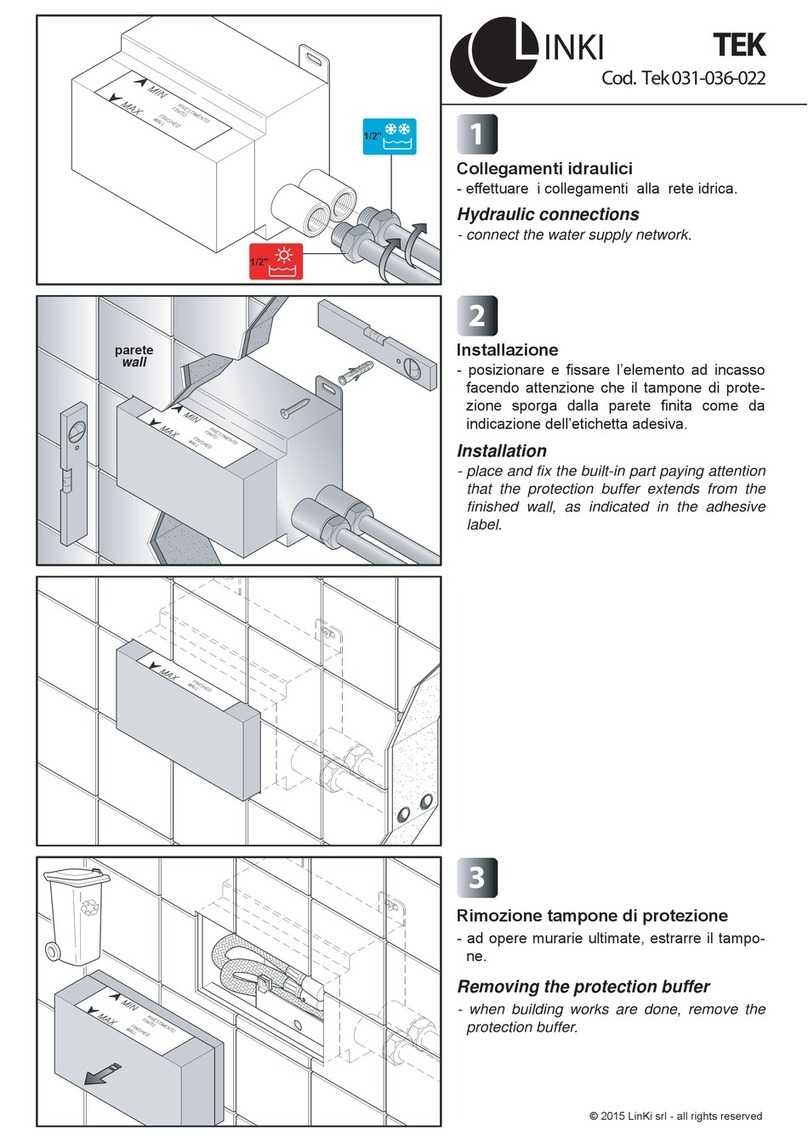

Collegamenti idraulici
- effettuare i collegamenti alla rete idrica.
Connecting to the water mains
- connect to the water mains.
1
Installazione
- posizionare e fissare l’elemento ad incasso
facendo attenzione che il tampone di prote-
zione sporga dalla parete finita come da
indicazione dell’etichetta adesiva.
Installation
- Place and fix the built-in part paying attention
that the protection buffer extend from the
finished wall, as indicated in the adhesive
label.
- ad opere murarie ultimate, estrarre il tampone.
Removing the protection buffer
- when the wall surface has been finished,
remove the protection buffer.
2
wall
parete
© 2016 LinKi srl - all rights reserved
TEK
Cod. Tek 200-201-202

2
2
19
1/2”
1/2”
Rimozione tappi di sicurezza
- rimuovere i tappi dei tubi flessibili assicuran-
dosi che l’impianto sia chiuso.
Removing security caps
- Remove the security caps of fleexible hoses
making sure that the system is closed/off.
4
Collegamenti idraulici
- collegare i flessibili di derivazione della parte
ad incasso al blocchetti idraulici del miscela-
tore.
Hydraulic connecting
- Connect the derivation flexible hoses in the
built-in part to the hydraulic blocks of the
mixer.
5
© 2016 LinKi srl - all rights reserved

2,5
Installazione parte esterna
- realizzare un cordone di silicone nel perimetro
posteriore della piastra esterna.
- posizionare la piastra esterna e bloccarla con
le tre viti in dotazione.
Installation of outer part
- apply a silicone string on the outer panel’s
back perimeter.
- place the external plate and fix it with the
given screws.
6
Operazioni finali
- collegare il tubo al raccordo ed al doccino.
Final operation
- Connect the tube to the junction and to the
shower-hand.
7
© 2016 LinKi srl - all rights reserved
