Introducción
Deseamos saludarle y darle las gracias por la elección de nuestra marca Littium. Conamos en que
su nueva e-bike le reporte una gran satisfacción.
Este “Manual del Usuario” contiene información importante y necesaria para la utilización y manteni-
miento. Se ha confeccionado para que usted utilice este vehículo eléctrico con seguridad y abilidad
obteniendo un máximo rendimiento de su tiempo.
Es muy importante leer el manual en su totalidad, prestando especial atención a las advertencias de
seguridad. Además, le recomendamos observar las normas de tráco y utilizar el casco.
Recomendada para personas con una estatura de más de 1,55 mts.
Le agradecemos el tiempo dedicado a leer este manual.
Para una mayor información visite nuestra página web www.littiumbykaos.com.
Recomendaciones
Compruebe los frenos antes de usar la bicicleta cada vez que la utilice y recuerde que no se detendrá
por igual en condiciones de humedad o hielo como lo haría en una carretera seca.
Revise frecuentemente la presión de los neumáticos. Debe ser 60 psi o 4,1 bar. La baja presión de los
neumáticos puede dañarlos. Si lleva las ruedas con poca presión, genera más fricción y reducirá el
rendimiento de la bicicleta.
Antes de utilizar la bicicleta por primera vez, así como de
forma periódica, asegúrese de que esté bien ensamblada.
En particular debe asegurarse de que los pedales, sillín,
manillar y cierres, están correctamente ajustados.
Cuando tenga que reemplazar la batería, deposite la vieja en un punto de reciclaje o envíenosla de
nuevo a nosotros o al vendedor.
El envío de la bicicleta se hace a través de una caja reforzada de medidas 90x38x72 cms. Le rogamos
guarde la caja para el traslado en caso de garantía.
Recuerde que es una bicicleta de uso urbano.

8

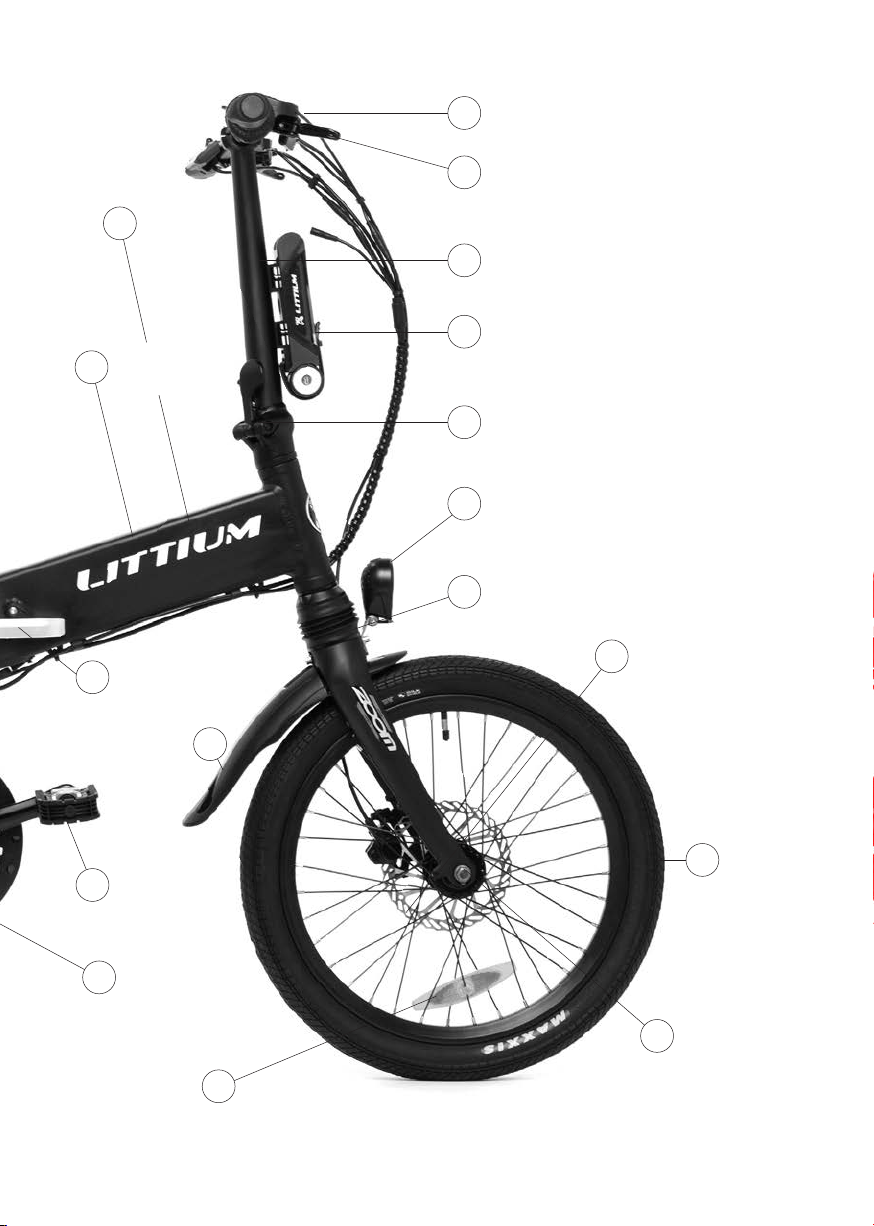

TIJA Y SILLÍN01
23
ASA DE AGARRE
DESVIADOR CADENA21
DESCONEXIÓN
DEL MOTOR
FRENO
DE DISCO
30
20 PLATO
La estructura de
la bicicleta eléctrica
27
26
25
MOTOR
PIÑONES
RUEDA
TRASERA 24
REFLECTOR
TRASERO
GUARDABARROS
TRASERO 28
PARRILLA 29
31
LUZ LED SOLAR
TRASERA
02
22

9
ASA DE AGARRE
CUADRO
BATERÍA
03
04
PANEL DE CONTROL05
FRENOS06
TIJA Y MANILLAR07
DOBLE CIERRE DE SEGURIDAD09
AMORTIGUADOR ZOOM
CADENA
11
FRENO DE DISCO12
RUEDA
DELANTERA
13
EJE DELANTERO14
CIERRE
DE SEGURIDAD
PEDAL
PLEGABLE
SENSOR
PAS
19
17
16
PLATO
CANDADO DE SEGURIDAD08
LUZ LED DELANTERA10
REFLECTOR
DELANTERO
GUARDABARROS
DELANTERO 18
15

10
La estructura del manillar
En la actualidad las bicicletas eléctricas se dividen en 2 tipos: de acelerador y de sistema de ayuda al pedal (PAS)
Conexión del cargador
Conectar directamente a la bicicleta por la parte inferior del cuadro. La batería puede ser cargada
fuera de la bicicleta extrayéndola con la llave facilitada.
EMPUÑADURA
IZQUIERDA
PANEL
LCD
FRENO
HIDRÁULICO
DERECHO
CONEXIÓN
CARGA DE BATERÍA
BLOQUEO CON LLAVE
CAMBIO
DE MARCHAS
FRENO
HIDRÁULICO
IZQUIERDO
TIMBRE EMPUÑADURA
DERECHA
CABLE
ACELERADOR
01 02 03 04
0807
0605

11
El cargador dispone de un led de color rojo que se enciende mientras la batería se está cargando.
Cuando la batería completa la carga el led pasa a color verde y puede ser desenchufado. Mientras el
cargador está conectado a la red sin cargar el led será de color verde a modo de espera.
FRENO
HIDRÁULICO
DERECHO
ACCESO
A CONTROLADORA
EXTRACCIÓN
DE BATERÍA
LED DE CARGA
VERDE / ROJO
BATERÍA

12
ELMODELOIBIZA
DOGMACOMO
CARACTERÍSTICAS
DESTACABLES
Contenido de la caja
CONTIENE LA BICICLETA PLEGADA CON LA BATERÍA DENTRO (NO
TIRAR DE LA BATERÍA, NI SACARLA HASTA LEER TODAS
LAS INSTRUCCIONES)
MANILLAR DESMONTADO.
CAJA CON CARGADOR DE CORRIENTE, ACELERADOR Y PACK
DE HERRAMIENTAS.
2 LLAVES DE SEGURIDAD PARA LA BATERÍA.
CANDADO DE SEGURIDAD.
LIBRO DE INSTRUCCIONES Y GARANTÍA.

13
INCORPORA LA BATERÍA DE LITIO (LI-ION) DENTRO DE LA ESTRUCTURA DEL CUADRO. EL MOTOR VA
INTEGRADO EN LA RUEDA TRASERA.
CUADRO DE ALUMINIO LIGERO PLEGABLE Y CHASIS PULIDO.
DISPONE DE AMORTIGUADOR DELANTERO “ZOOM ARIA”.
CAMBIO DE MARCHAS DE 7 VELOCIDADES “SHIMANO ALTUS”.
FRENOS HIDRÁULICOS + DISCOS TRASERO Y DELANTERO.
PARRILLA PORTABULTOS.
DOBLE CIERRE DE SEGURIDAD.
NEUMÁTICOS DE AGUA MAXXIS (20” X 2.15”)
PUÑOS ERGONÓMICOS.
TIMBRE INCORPORADO.

14
Montando la bicicleta por primera vez
02 Subir la tija y jar la palanca de seguridad
03 Montar el manillar centrado. Una vez centrado, ajustarlo con la pieza superior mediante dos tornillos Allen.
(Utilizar la herramienta que viene incluida en el embalaje)
01 Desplegar la bicicleta y colocar el cierre de seguridad.

15
04 Revisar que todas las demás tuercas, tornillos, y elementos de jación estén bien apretados.
05 Comprobar que los frenos y manetas de freno funcionan correctamente.
06 Comprobar que la presión de las ruedas es de 60 psi / 4.1bar.
07 Asegurarse de que la batería está completamente cargada. Es importante hacer una primera
carga de 4-5 horas ante de usar la bicicleta.
08 Se entregan 2 llaves de seguridad con la batería, son únicas por lo que le recomendamos guar-
dar una en un lugar seguro o realizar una copia. Sin la llave de seguridad no puede extraerse la
batería ya que dispone de un sistema antirrobo.

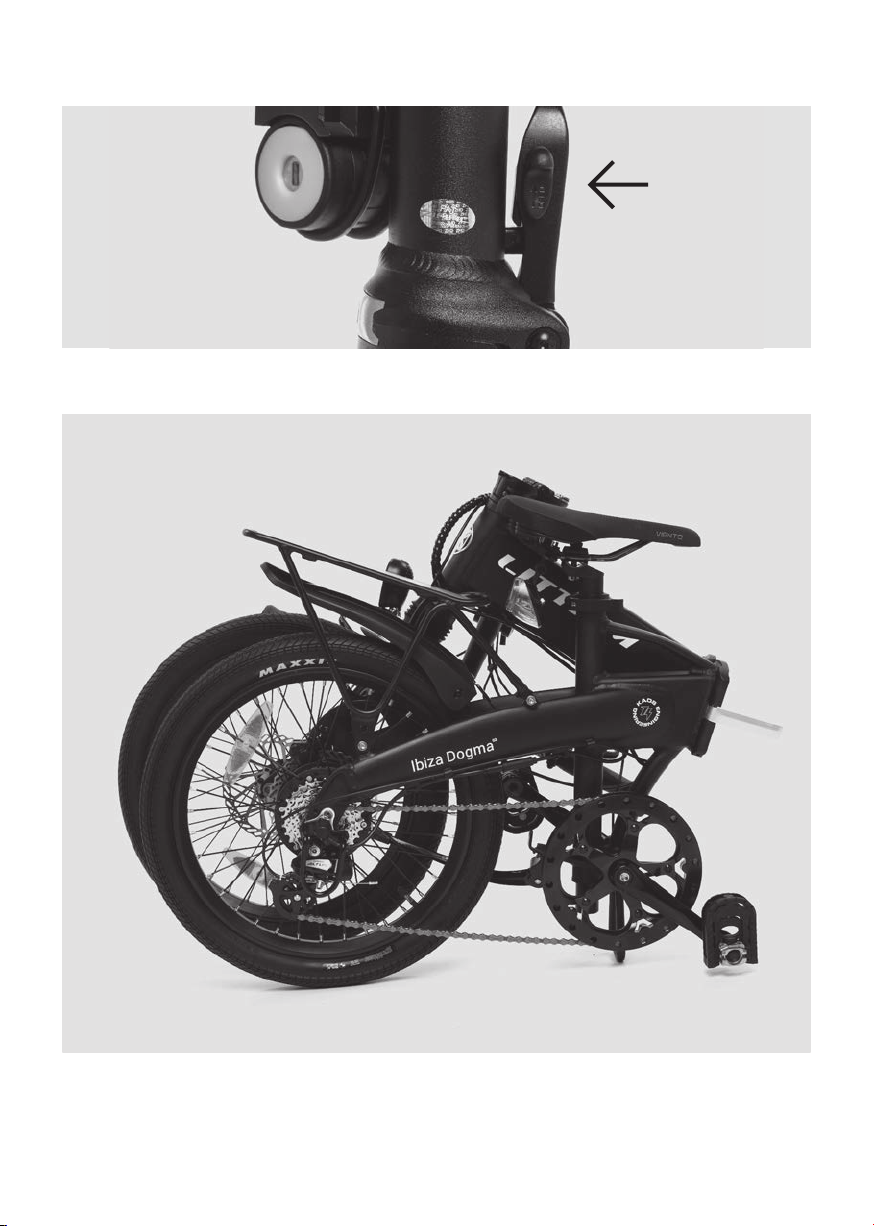

Instrucciones de plegado
01 Doblar el pedal pulsando la palanca de éste situada en el interior.
02 El cuadro se dobla liberando la palanca de cierre

16
03 La tija de dirección se pliega accionando la palanca hacia fuera y pulsando el botón de seguridad.
ÉSTE ES EL ASPECTO FINAL DE LA BICICLETA PLEGADA.

17
Funcionamiento del panel
de control LCD
FUNCIONAMIENTO
A. On/off
Pulsando el botón UP, la pantalla comienza a funcionar.
El sistema se apaga pulsando el botón UP durante 3 segundos. Así, la pantalla ya no gasta energía.
B. Interfaz de la pantalla
Cuando la ebike está en funcionamiento, la velocidad se muestra en la pantalla del monitor. Muestra:
la velocidad actual, la distancia total, la distancia de conducción, el nivel PAS y la batería.
01 02
BOTÓN
DE ENCENDIDO
VELOCIDAD
ACTUAL / DIÁMETRO DE RUEDA
04
0506
CÓDIGO
DE ERROR
DISTANCIA TOTAL
DISTANCIA ACTUAL
TIEMPO DE DISTANCIA ACTUAL
NIVEL DE
BATERÍA
BOTÓN -/ BAJAR / QUITAR 07
PORCENTAJE
DE BATERÍA
BOTÓN +
SUBIR / AÑADIR
08
09
03 NIVEL PAS

18
C. Encender / apagar la luz de la pantalla
Pulsa el botón UP y la pantalla empezará a funcionar. Pulsando el botón DOWN durante 3 segundos,
la luz se encenderá.
La luz se apagará después de presionar el botón DOWN durante 3 segundos.
D. Selección de nivel PAS
Cuando la pantalla está encendida, puede hacer clic en el botón ARRIBA para ajustar el nivel PAS que
cambiará la potencia de salida del motor. El nivel de PAS normalmente se establece en el nivel 0 y
puede ajustarla de 0 a 5.
E. Indicador de batería
Si la batería está completamente cargada, se mostrarán cinco barras tal y como muestra la gura.
A medida que la batería se vaya agotando, las barras irán disminuyendo. Cuando la batería esté casi
agotada, la última barra parpadeará por lo que se necesitará cargar la batería.
F. Denición del código de error
Cuando el sistema de conducción de la ebike falle, dejará de funcionar y la pantalla mostrará el códi-
go de error automáticamente. Hasta que el problema sea resuelto, el error no dejará de mostrarse en
la pantalla.
Utilización de la bicicleta
Una vez conectado el panel de control, la batería 100% cargada y la bicicleta revisada puede usar la
bicicleta de forma normal.
En subidas pronunciadas, recomendamos usar la posición 4 ó 5.
Los frenos disponen de un dispositivo que corta la potencia del motor evitando así accidentes.

19
Error Denición
2
La protección sobre la corriente es vericada por el controlador. Compruebe si los conectores del
cable de alimentación y los de señal están mal conectados. Si tras reconectar los conectores el
error persiste, hay algún problema con el controlador o con el motor.
3
El controlador no hace funcionar correctamente el motor: compruebe si los conectores del cable
de alimentación y la señal están mal conectados. Puede que no haya suciente energía para hacer
funcionar el sistema. Si tras reconectar los conectores el error persiste, hay algún problema con el
controlador o el motor.
4El voltaje de la batería es demasiado bajo.
5Después de encender el sistema compruebe si el freno funciona correctamente. Si la señal del
freno es inferior a 0.75V durante mucho tiempo, el freno presenta algún problema.
6
Compruebe si la señal de conmutación del sensor del motor es defectuosa o no. Después, veri-
que si la señal del cable del conector del motor está desconectada o no. Si tras reconectar los
conectores el problema persiste, el sensor del motor está roto.
7
Después de encender el sistema, compruebe si el acelerador está fuera de control o si la señal es
inferior a 0.75V. También se puede deber a que el usuario gire el acelerador antes de que el siste-
ma esté en funcionamiento. El error se resuelve después de reiniciar el acelerador
8El controlador está roto.
A/10 La pantalla y el controlador tienen problemas de comunicación. Puede que el cable verde no esté
conectado o que la mala conexión perjudique a una correcta comunicación.
D/13 El programa del controlador o el 5V funcionan mal. Compruebe si la señal de freno corta con 5V.
F/15 La pantalla y el controlador tienen problemas de comunicación. Puede que el cable verde no esté
conectado o que la mala conexión perjudique a una correcta comunicación.
Tabla de denición de errores:

20
CARACTERÍSTICAS
DELABICICLETA
PESO 20.5 KG (BATERÍA INCLUIDA) – CHASIS DE ALUMINIO. CARGA MÁXIMA 120 KG
ALTURA MÍNIMA DE USO RECOMENDADA 1,55 MTS. TAMAÑO 154X56X110 CM
VELOCIDAD ASISTIDA HASTA 25 KM/H
ALCANCE EN FUNCIÓN PESO Y DESNIVEL, APROX. 70 KMS. (10.4A) /100 KMS. (14A)
PENDIENTE MÁXIMA ACONSEJADA ≤12°
Características del Cargador
ENTRADA 100-240V - 1.8A
SALIDA 42V – 3.0A (ULTRARRÁPIDO) LONGITUD
TOTAL DE CABLEADO 2,80 MTS.
Características de la Batería
SAMSUNG LI-ION
SALIDA 36V
CAPACIDAD 10.4A / 14A (VER MODELOS)
PESO 2,5 KGS.
Características del Motor
DC TIPO DE IMÁN PERMANENTE SIN
ESCOBILLAS RUIDO ≤ 62DB
POTENCIA 250W
REVOLUCIONES 235R/MIN
VOLTAJE 36V EFICIENCIA 80%
