LLURIA DMR-DA User manual

Lluria se reserva el derecho de modificar las especificaciones.
Lluria reserves the right to modify specications.
1/3
v.2019.01
Sistemas de control / Control systems
Convertidor 1 canal / 1 channel converter
DMR-DA
Convertidor de 1 canal compatible con las
señales DALI, 0-10V, 1-10V y PUSH.
La señal se indica con Switch.
Funciona a 12 y 24V.
1 channel converter compatible with DALI, 0-10V,
1-10V and PUSH signal.
The signal is indicates with Switch.
It operates at 12 and 24V.
Medidas /Dimensions
•
Características técnicas /Technical data
IP 20
Voltaje entrada / Input voltage DC 12/24V
Voltaje salida / Output voltage DC 12/24V
Temperatura funcionamiento / Operating temperature -10~50ºC
Temperatura almacenamiento / Storage temperature -40~80ºC
Corriente / Current 1x9.5A
Potencia / Power Max. 1x144W / 1x288W

Lluria se reserva el derecho de modificar las especificaciones.
Lluria reserves the right to modify specications.
2/3
v.2019.01
Sistemas de control / Control systems
Convertidor 1 canal / 1 channel converter
DMR-DA
(1) 12V máx. 144W
24V máx. 288W
(2) 12V máx. 150W
24V máx. 300W
DMR-DA
~220V
Input
12V/24V
Output
LED
(-)
(+)
1-10V
PWM
OUT ON
Switches 4 en posición ON, el resto en OFF
Push
N
LDALI
DA
DA
SEÑAL DALI
POWER
SUPPLY
Led (1)
+
-
+
-
+
-
+
-
~220V
Input
12V/24V
Output
LED
(-)
(+)
1-10V
PWM
OUT
Push
N
LDALI
DA
DA
POWER
SUPPLY
Led (1)
S1
1
2
C
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
ON
Switches 4 en posición ON, el resto en OFF
SEÑAL DALI
+
-
+
-
+
-
+
-
DMR-DA
~220V
Input
12V/24V
Output
LED
(-)
(+)
1-10V
PWM
OUT
Push
N
LDALI
DA
DA
POWER
SUPPLY
Led (1)
S1
1
2
C
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
S1
1
2
C
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
ON
Switches 4 en posición ON, el resto en OFF
SEÑAL DALI
+
-
+
-
+
-
+
-
DMR-DA
Instalación con repetidor (DALI) / Installation with repeater (DALI)
•
Instalación sin repetidor (DALI) / Installation without repeater (DALI)
•
Instalación con más de un repetidor (DALI) / Installation with more than one repeater (DALI)
•

Lluria se reserva el derecho de modificar las especificaciones.
Lluria reserves the right to modify specications.
3/3
v.2019.01
Sistemas de control / Control systems
Convertidor 1 canal / 1 channel converter
DMR-DA
(1) 12V máx. 144W
24V máx. 288W
(2) 12V máx. 150W
24V máx. 300W
~220V
Input
12V/24V
Output
LED
(-)
(+)
1-10V
+
-
PWM
OUT ON
Switches 2 y 3 en posición ON
Push
N
LDALI
DA
DA
SEÑAL 1-10V
POWER
SUPPLY
(1)
Led
+
-
+
-
+
-
DMR-DA
~220V
Input
12V/24V
Output
LED
(-)
(+)
1-10V
PWM
OUT ON
Switches 2 y 3 en posición ON
Push
N
LDALI
DA
DA
C
SEÑAL 1-10V
POWER
SUPPLY
Led (1)
S1
1
2
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
+
-
+
-
+
-
+
-
DMR-DA
~220V
Input
12V/24V
Output
LED
(-)
(+)
1-10V
PWM
OUT ON
Switches 2 y 3 en posición ON
Push
N
LDALI
DA
DA
SEÑAL 1-10V
POWER
SUPPLY
Led (1)
S1
1
2
C
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
S1
1
2
C
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
+
-
+
-
+
-
+
-
DMR-DA
Instalación con repetidor (1-10V) / Installation with repeater (1-10V)
•
Instalación sin repetidor (1-10V) / Installation without repeater (1-10V)
•
Instalación con más de un repetidor (1-10V) / Installation with more than one repeater (1-10V)
•

Lluria se reserva el derecho de modificar las especificaciones.
Lluria reserves the right to modify specications.
4/3
v.2019.01
Sistemas de control / Control systems
Convertidor 1 canal / 1 channel converter
DMR-DA
(1) 12V máx. 144W
24V máx. 288W
(2) 12V máx. 150W
24V máx. 300W
~220V
Input
12V/24V
Output
LED
+
-
+
-
(-)
(+)
1-10V
+
-
+
-PWM
OUT ON
Switches 1 y 2 en posición ON, el resto en OFF
Push
N
LDALI
DA
DA
POWER
SUPPLY
Led (1)
PUSH 1
DMR-DA
~220V
Input
12V/24V
Output
LED
+
-
+
-
(-)
(+)
1-10V
+
-
+
-PWM
OUT
Push
N
LDALI
DA
DA
POWER
SUPPLY
Led (1)
S1
1
2
C
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
ON
Switches 1 y 2 en posición ON, el resto en OFF
PUSH 1
DMR-DA
~220V
Input
12V/24V
Output
LED
+
-
+
-
(-)
(+)
1-10V
+
-
+
-PWM
OUT
Push
N
LDALI
DA
DA
POWER
SUPPLY
Led (1)
S1
1
2
C
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
S1
1
2
C
3
INPUT (-)
C+
INPUT (+)
OUTPUTS
INPUTS
PWM
~220V
(-)12V/24V
(+)12V/24V
POWER
SUPPLY
RP-DMR-150 Led (2)
ON
Switches 1 y 2 en posición ON, el resto en OFF
PUSH 1
DMR-DA
Instalación con repetidor (PUSH) / Installation with repeater (PUSH)
•
Instalación sin repetidor (PUSH) / Installation without repeater (PUSH)
•
Instalación con más de un repetidor (PUSH) / Installation with more than one repeater (PUSH)
•

Lluria se reserva el derecho de modificar las especificaciones.
Lluria reserves the right to modify specications.
5/3
v.2019.01
Sistemas de control / Control systems
Convertidor 1 canal / 1 channel converter
DMR-DA
Advertencias /Warnings
· La instalación y el mantenimiento del convertidor la deberá realizar personal cualificado.
· Este convertidor no es estanco, en instalaciones de exterior o con humedad deberá ir instalado en cajas estancas.
· La instalación en sitios con buena ventilación prolongará la vida útil del convertidor.
· Compruebe que la tensión de entrada y de salida están dentro de los parámetros indicados.
· Los picos de tensión pueden causar daños en el convertidor.
· Asegure que el cable utilizado en la instalación es de tamaño adecuado.
· Asegure que el cable hace contacto correctamente con el conector.
· Asegure que todas las conexiones de cable y las polaridades son correctas antes de conectar la alimentación.
· The installation and maintenance of the converter must be carried out by qualied personnel.
· This converter is not watertight, in outdoor installations or with humidity it must be installed in watertight boxes.
· Installation in well ventilated areas will prolong the life of the converter.
· Check that the input and output voltage are within the indicated parameters.
· Voltage peaks can cause damage to the converter.
· Ensure that the cable used in the installation is of adequate size.
· Ensure that the cable makes proper contact with the connector.
· Ensure that all cable connections and polarities are correct before turning on the power.

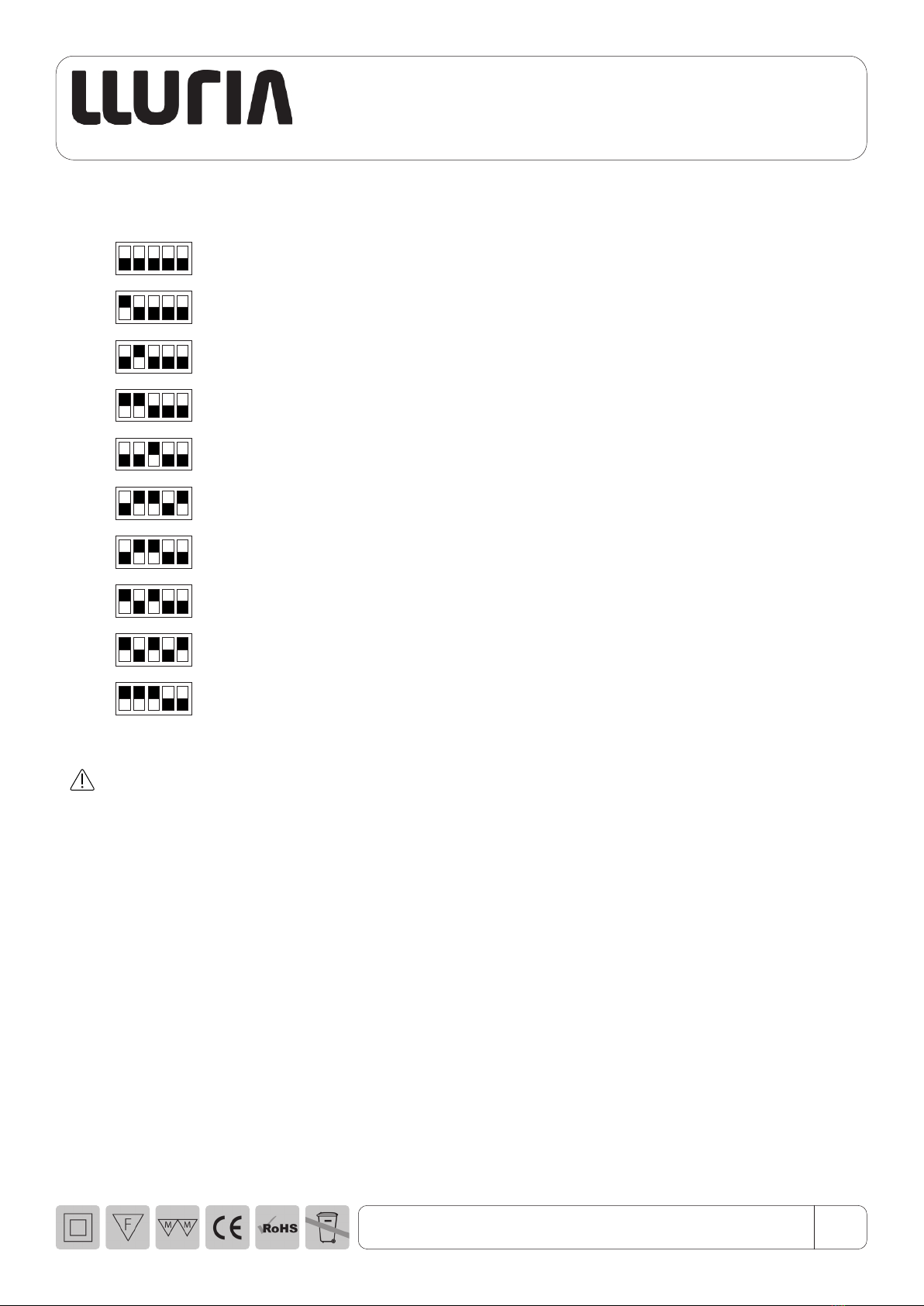

Conguración dimmer /Dimmer set
•
ON ON / OFF
ON PUSH SLOW
ON PUSH FAST
ON PUSH UP / DOWN
ON DALI
ON 1-10V PASIVE
ON 1-10V ACTIVE
ON 0-10V ACTIVE
ON 0-10V PASIVE
ON SLAVE
