Longshine FS9100 User manual

Longshine Technologie
Europe GmbH
www.longshine.de

16-Port 10/100Mbps
Fast Ethernet Switch
User’s Manual
English
Francais
Deutsch
Italiano
Español
Polski

1
Introduction
The device is a powerful, high-performance Fast Ethernet switch,
with all 16 ports capable of 10 or 100Mbps auto-negotiation
operation (NWay), which means the switch could automatically
negotiate with the connected partners on the network speed and
duplex mode. It is ideal for micro-segmenting large networks into
smaller, connected subnets for improved performance, enabling the
bandwidth demanding multimedia and imaging applications.
Moreover, the 10/100Mbps auto-sensing ability provides an easy
way to migrate 10Mbps to 100Mbps network with no pain.
Compared to the shared 10Mbps or 100Mbps networks, the switch
delivers a dedicated 10/100Mbps connection to every attached
client with no bandwidth congestion issue. This switch also supports
auto MDI / MDI-X function. Each port could be used to connect to
another switch or hub with no crossover RJ-45 cable.
Store-and-forward switching mode promises the low latency plus
eliminates all the network errors, including runt and CRC error
packets. To work under full-duplex mode, transmission and
reception of the frames can occur simultaneously without causing
collisions as well as double the network bandwidth.
The switch is plug-n-play without any software to configure and also
fully compliant with all kinds of network protocols. Moreover, the rich
diagnostic LEDs on the front-panel can provide the operating status
of individual port and whole system.
Before you start to install the switch, check the following contents in
this package：
 One NWay switch
 One Power cord
 User’s manual
 Rack-mount brackets and screws
(Rack-mount " brackets are optional available for non 19" models)

2

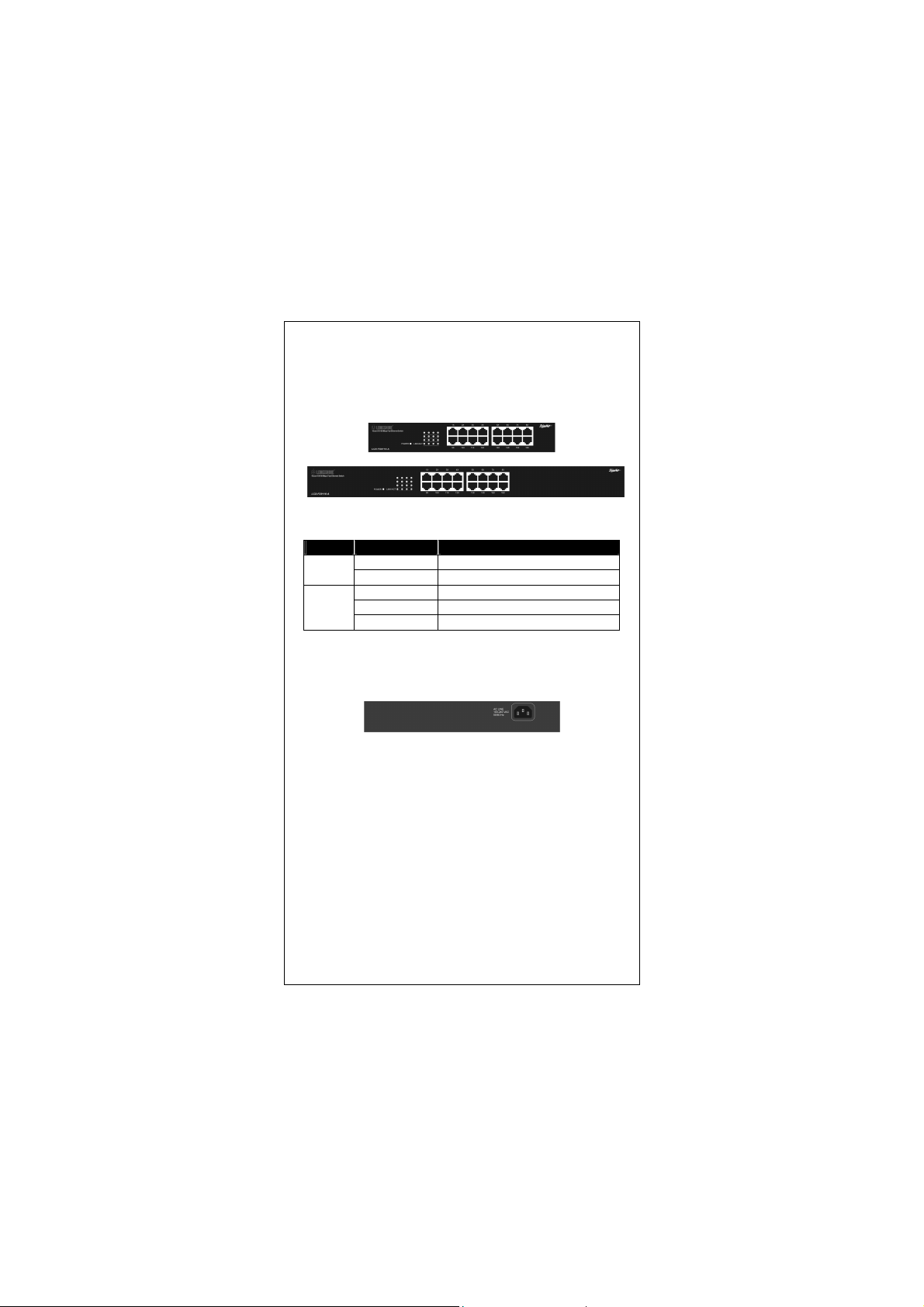

LED Definition
Please refer to the following table for LED definition
10.5-inch Model
19-inch Model
LED Status Operation
Steady Green Power is onPower
Off Power is off
Steady Green The port is connected
Blinking Green The port is transmitting/receiving data.
Link/Act
Off No connection
REAR Panel
The rear panel is shown as below,

3
Station Connection
Connect each station to the switch by twisted-pair cable. Plug one
RJ-45 connector into a RJ-45 port of the switch, and plug the other
RJ-45 connector into the station’s network adapter. Power on the
switch and then system is ready.
For cable selection, refer to the following table.
Switches Connection
In making a switch interconnection, you could use any port to
connect another switch with straight or crossover cable. As all the
ports support auto MDI / MDI-X function, using a straight cable to
make a switch-to-switch connection is allowed.
For cable selection, refer to the following table：
Network Speed Cable Type Max. Length
10Mbps Cat. 3, 4, 5 UTP/STP 100 meters
100Mbps Cat. 5 UTP/STP 100 meters
Rack-Mount
Rack-Mount Installation
The switch may standalone, or may be mounted in a standard
19-inch equipment rack. Rack mounting produces an orderly
installation when you have a number of related network devices.
The switch is supplied with two optional rack mounting brackets and
screws. These are used for rack mounting the unit.

4
Specification
Standard IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x full duplex operation and flow
control
Interface 16 * 10/100Mbps RJ-45 Fast Ethernet Ports
Uplink Auto MDI/MDI-X（Auto crossover）
Network Speed 10/100Mbps & Full/Half duplex mode auto
detection
MAC Addr. Table 8K MAC entries
Memory 160K bytes
Power Supply Internal Power supply
3.3V 4A (100-240V/ 50-60Hz)
EMI CE and FCC class A

5
FCC Certifications
This Equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a
commercial environment. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in
accordance with the instruction manual, may cause harmful
interference to radio communications.
Operation of this equipment in a residential area is likely to cause
harmful interference in which case the user will be required to
correct the interference at his own expense.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any
interference received; including interference that may cause
undesired operation.
CE Mark Warning
This equipment complies with the requirements relating to
electromagnetic compatibility, EN 55022 class A for ITE, the
essential protection requirement of Council Directive 89/336/EEC on
the approximation of the laws of the Member States relating to
electromagnetic compatibility.
Company has an on-going policy of upgrading its products and it
may be possible that information in this document is not up-to-date.
Please check with your local distributors for the latest information.
No part of this document can be copied or reproduced in any form
without written consent from the company.
Trademarks:
All trade names and trademarks are the properties of their
respective companies.
Copyright © 2005, All Rights Reserved.

6
Introduction
Cet appareil est un interrupteur Fast Ethernet puissant et hautement
performant, avec une capacité d’opérations d’auto négociation
(Nway) pour ses 16 ports, de 10 ou 100Mbps, ce qui signifie que
l’interrupteur est capable de négocier automatiquement avec les
partenaires connectés sur la vitesse du réseau et sur le mode
bidirectionnel. Il est idéal pour micro-segmenter de vastes réseaux
en des sous-réseaux plus petits et connectés entre eux, afin d’en
augmenter les performances, ce qui permet les opérations de
bande large multimédia et image. De plus, la capacité
d’auto-reconnaissance directe 10/100Mbps permet de passer
facilement d’un réseau de 10Mbps à 100Mbps. Comparé aux
réseaux partagés 10Mbps ou 100Mbps, l’interrupteur fournit une
connexion 10/100Mbps à chaque client rattaché tout en évitant des
problèmes de saturation de la bande. Cet interrupteur possède
également une fonction auto MDI / MDI-X. Chaque port peut être
utilisé pour être connecté à un autre interrupteur ou plate-forme
sans câble de croisement RJ-45.
Le mode d’interrupteur enregistrement et transmission permet un
faible temps d’attente et élimine toutes les erreurs de réseau, y
compris les groupes d’erreurs runt et CRC. Pour travailler en mode
bidirectionnel simultané, la transmission et la réception des
éléments peut être effectuée de façon simultanée sans provoquer
de collisions ainsi que de doubler la largeur de bande du réseau.
L’interrupteur est très facile à utiliser, sans aucun logiciel à
configurer ; il est aussi pleinement compatible avec toutes sortes de
protocoles de réseau. De plus, les DELs performants situés sur la
face avant fournissent des informations sur l’état du port individuel
et sur la globalité du système.
Avant d’installer l’interrupteur, veuillez vérifier le contenu du paquet
 Un interrupteur NWay
 Un câble de courant
 Guide d’utilisation
 Vis et système de montage sur socle
(Fixation au format rack 19" optionnellement pour modèle pas 19")

7

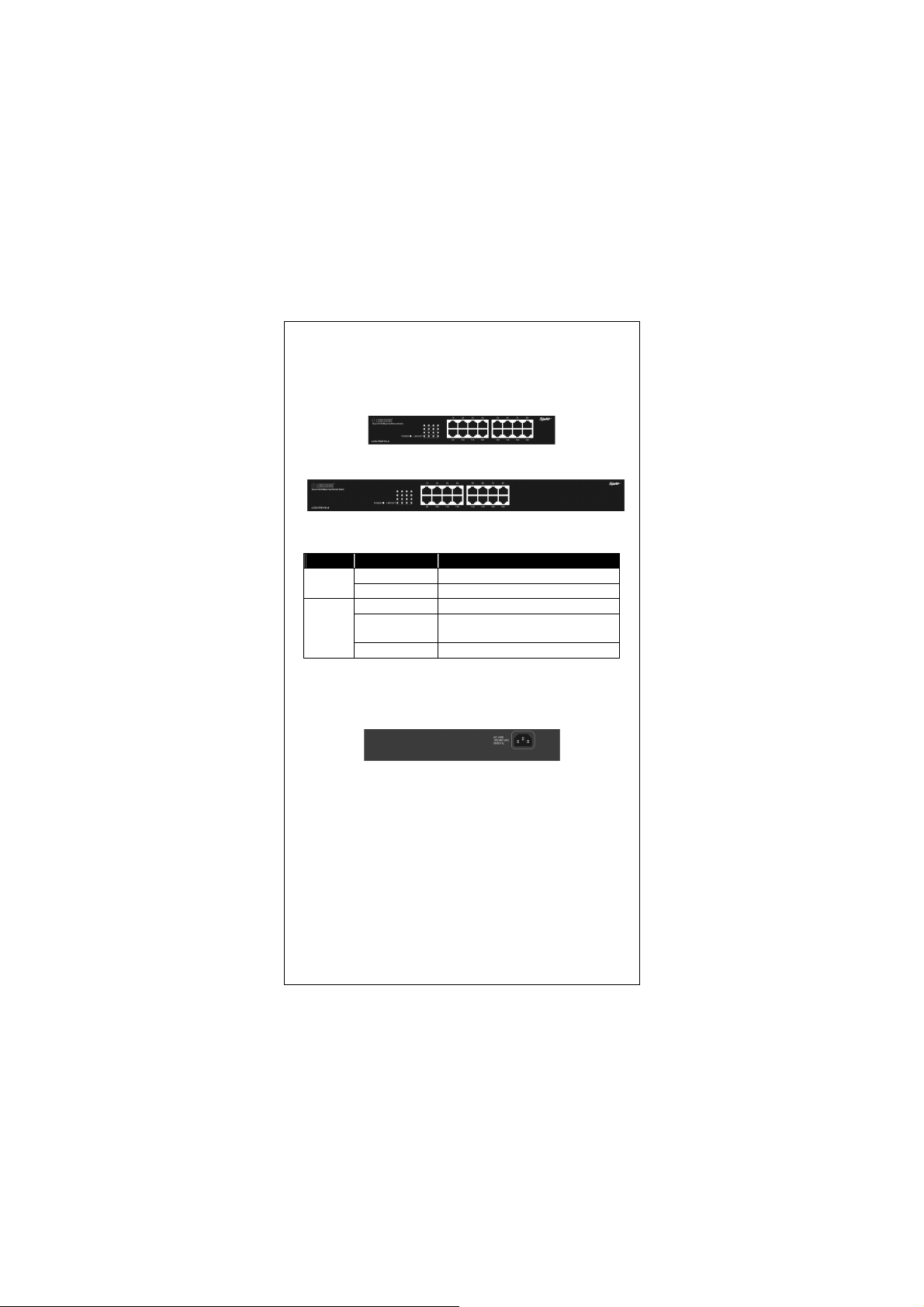

Définition des LED
Veuillez consulter le tableau ci-dessous pour obtenir les
caractéristiques DEL
Modèle 10.5 pouces
Modèle 19 pouces
DEL Etat Fonctionnement
Vert continu Sous tensionSous
tension Eteint Hors tension
Vert continu Le port est connecté
Vert clignotant Le port est en cours de transmission /
réception de données.
Connexion/
action
Hors tension Pas de connexion
Panneau ARRIÈRE
Le panneau arrière est indiqué ci-dessus :

8
Connexion des stations
Reliez chaque station à l’interrupteur à l’aide du câble double
torsadé. Branchez un connecteur RJ-45 à un port RJ-45 de
l’interrupteur, et branchez l’autre connecteur RJ-45 dans
l’adaptateur de réseau de station. Allumez l’interrupteur, et le
système est prêt.
Pour choisir le câble, consulter le tableau suivant.
Connexion de switches
Pour réaliser une interconnexion d’interrupteur, vous pouvez utiliser
n’importe quel port pour brancher un autre interrupteur au moyen
d’un câble direct ou de croisement. Comme tous les ports
supportent une fonction auto MDI / MDI-X, il est possible d’utiliser
un câble direct pour réaliser une connexion d’interrupteur à
interrupteur.
Pour choisir le câble, consulter le tableau suivant.
Vitesse du réseau Type de câble Longueur
maximum
10Mbps Cat. 3, 4, 5 UTP/STP 100 mètres
100Mbps Cat. 5 UTP/STP 100 mètres
Système de montage
Système de montage sur socle
L’interrupteur peut fonctionner de façon autonome, ou peut être
monté dans un système standard 19 pouces. Le montage sur socle
permet un rangement méthodique de votre installation si vous
posséder plusieurs autres appareils périphériques. L’interrupteur est
fourni avec deux socles de montage en option et des vis. Ces
éléments vous permettent de monter l’unité sur socle.

9
Spécifications
Standard IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x fonctionnement en bidirectionnel
simultané et contrôle de flux
Interface 16 ports *10/100Mbps RJ-45 Fast Ethernet
Liaison montante Auto MDI/MDI-X Auto croisement
Vitesse du réseau 10/100Mbps & mode bidirectionnel simultané et
non simultané auto détection
Tableau adr. MAC Entrées MAC 8K
Mémoire 160K bytes
Courant électrique Alimentation en courant électrique
3.3V 4A (100-240V/ 50-60Hz)
EMI CE et FCC catégorie A

10
Certificats FCC
Cet appareil a été testé et certifié conforme aux conditions relatives
au matériel numérique de catégorie A, selon le paragraphe 15 des
Normes FCC. Ces limites ont été conçues pour fournir une
protection raisonnable contre des interférences nocives lorsque
l’appreil est utilisé dans un environnement commercial. Cet
équipement génère, utilise et peut émettre de l’énergie de
fréquence radio et, s’il n’est pas installé et utilisé correctement
selon les instructions, peut provoquer des interférences négatives
pour les communications radio.
L’utilisation de cet appareil dans un environnement résidentiel peut
donner lieu à des interférences néfastes ; l’utilisateur est
responsable de remédier à ces interférences par ses propres
moyens.
Cet appareil respecte les conditions établies dans le Paragraphe 15
des Normes FCC. Le fonctionnement de l’appareil est sujet aux
deux conditions suivantes : (1) Cet appareil ne doit pas provoquer
d’interférences nuisibles, et (2) cet appareil doit accepter toutes les
interférences reçues, y compris celles qui puissent provoquer des
opérations non désirées.
Avertissement de la marque CE
Cet appareil respecte les conditions relatives à la compatibilité
électromagnétique, catégorie EN55022 pour ITE, conditions
essentielles de protection de la Directive du Conseil nº 89/336/EEC
relative aux lois des États Membres en rapport avec la compatibilité
électromagnétique.
L’entreprise dispose d’une politique actuellement en vigueur
concernant l’actualisation de ses produits et il est possible que
certaines informations présentes sur ce document ne soient pas
actualisées. Veuillez consulter votre distributeur local pour obtenir
toutes les informations actualisées du produit. Ce document ne
peut en aucun cas être copié ou reproduit en partie ou en totalité
sans le consentement par écrit de l’entreprise.
Marques déposées :
Tous les noms commerciaux et les marques déposées
appartiennent à leurs entreprises respectives.
Copyright © 2005, Tous Droits Réservés.

11
Einleitung
Dieses Gerät ist ein hochleistungsfähiger Fast Ethernet Switch, dessen
16 Ports alle die 10 oder 100Mbps Auto-Negotiation Funktion (NWay)
unterstützen. Dies bedeutet, dass der Switch automatisch mit den
angeschlossen Partnern über die Netzwerkdatenrate und den
Duplexmodus verhandeln kann. Er ist nahezu ideal um größere
Netzwerke auf kleinere, verbundene Subnetzwerke zu verteilen, um so
die Leistung zu verbessern und die Bandbreite, die für Multimedia und
Image-Applikationen erforderlich ist, zu ermöglichen. Außerdem bietet
die 10/100Mbps Auto-Sensing Fähigkeit einen einfachen Weg, um ohne
Mühe 10Mbps auf 100Mbps Netzwerke umzustellen. Im Vergleich zu
den gemeinsamen 10Mbps oder 100Mbps Netzwerken liefert der
Switch eine separate 10/100Mbps Verbindung zu jedem
angeschlossenen Client, ohne dass es zu Stauungen bei der
Bandbreite kommt. Darüber hinaus unterstützt der Switch die
automatischeMDI / MDI-X Funktion. Jeder Port kann benutzt werden,
um mit einem anderen Switch oder Hub verbunden zu werden ohne
Crossover RJ-45 Kabel.
Der Store & Forward Switching Modus verspricht niedrige Latenzzeiten
und eliminiert alle Netzwerkfehler, inklusive kleiner Fehler und CRC
Fehlerpaketen. Um in dem Full-Duplex Modus arbeiten zu können, ist
der gleichzeitige Empfang und das Versenden von Frames möglich,
ohne dass dabei Kollisionen entstehen sowie die Verdopplung der
Netzwerk Bandbreite.
Der Switch ist komplett Plug & Play fähig und es wird keine Software für
die Konfiguration benötigt. Außerdem werden alle möglichen
Netzwerkprotokolle unterstützt. Darüber hinaus informieren die
Anzeige-LEDs auf der Frontseite über den Funktionsstatus der
einzelnen Ports und des gesamten Systems.
Bevor Sie beginnen, den Switch zu installieren, überprüfen Sie bitte den
folgenden Inhalt dieser Packung:
：
 Ein NWay Switch
 Ein Netzspannungskabel
 Bedienungsanleitung
 Befestigungsklammern und Schrauben für Einbau in einem
19”-Gehäuse
(Rack-mount " Montagematerial für nicht 19" Geräte ist optional
erhältlich.)

12

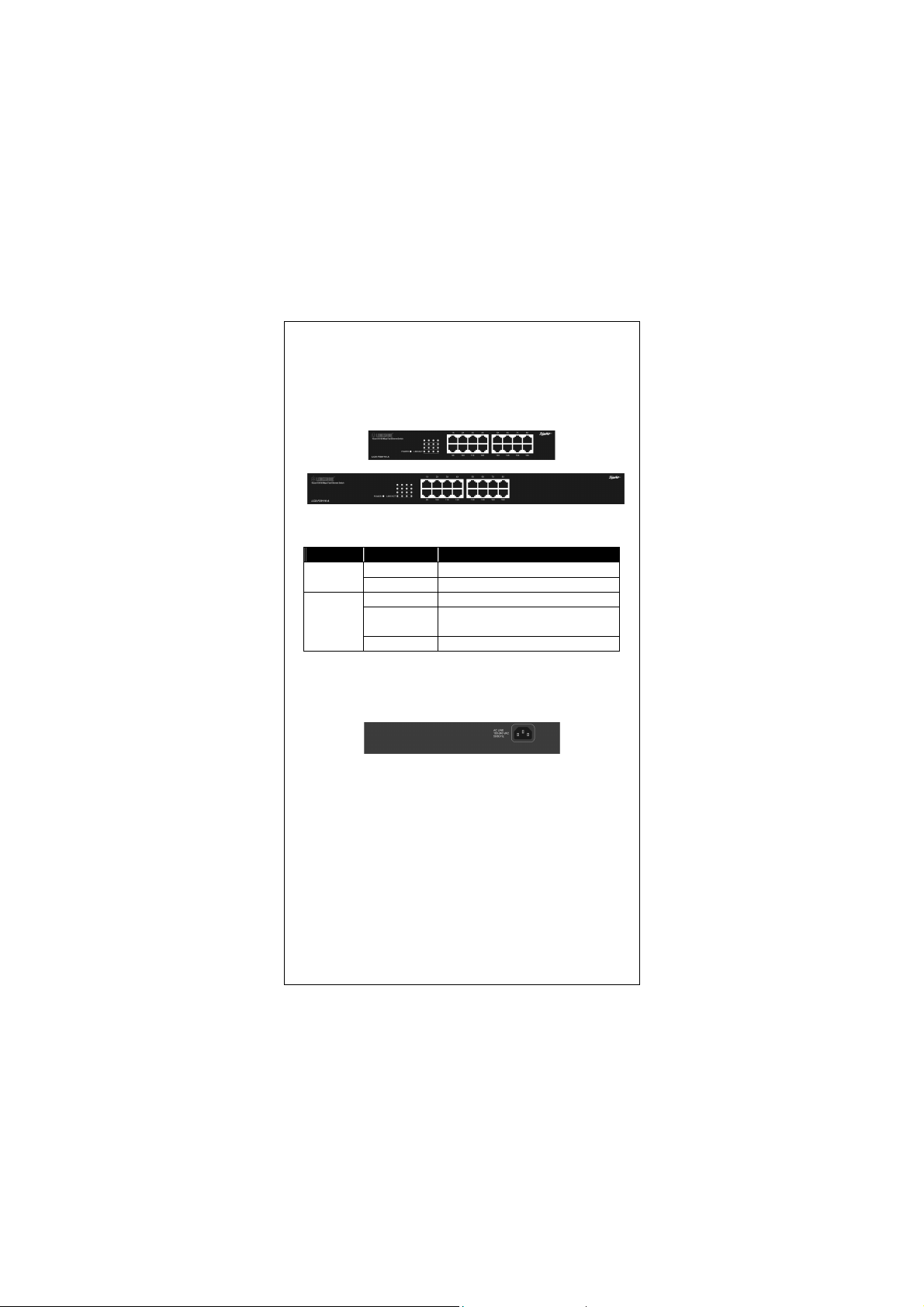

LED Anzeigen
Bitte beachten Sie die folgende Tabelle für die Bestimmung der LED
Anzeigen:
10.5-Zoll Modell
19-Zoll Modell
LED Status Operation
Ständig grün Power anPower
Aus Power aus
Ständig grün Der Port ist verbunden.
Grün blinkend Der Port übermittelt / empfängt Daten.
Link/Act
Aus Keine Verbindung.
Rückseite
Die Rückseite wird nachfolgend angezeigt:

13
Stationsverbindungen
Verbinden Sie jede Station durch ein twisted-pair Kabel mit dem
Switch. Stecken Sie eine RJ-45 Verbindung in einen RJ-45 Port des
Switchs, und stecken Sie die andere RJ-45 Verbindung in den
Netzwerk Adapter der Station. Schalten Sie den Switch an. Das
System ist nun bereit.
Für die Kabelwahl beachten Sie bitte die folgende Tabelle.
Switchverbindungen
Wenn Sie eine Verbindung zwischen Switches machen, können Sie
jeden Port benutzen, um einen anderen Switch mit einem normalen
oder einem Crossover Kabel zu verbinden. Da alle Ports die
automatische MDI / MDI-X Funktion, ist sowohl die Benutzung eines
normalen Kabels als auch die Benutzung eines Crossover Kabels
erlaubt, um eine Verbindung von Switch zu Switch herzustellen.
Für die Kabelwahl beachten Sie bitte die folgende Tabelle:
Netzwerkdatenrate Kabeltyp Max. Länge
10Mbps Kat. 3, 4, 5 UTP/STP 100 Meter
100Mbps Kat. 5 UTP/STP 100 Meter
Montage in einem 19”-Gehäuse
Das 13-Zoll Modell kann optional in einem 19-Zoll Gehäuse
eingebaut werden.
Der Switch muss nicht, kann aber in einem standard 19-Zoll
Geräteschrank eingebaut werden. Für diese Art von Montage muss
bei mehreren zusammengehörigen Netzwerkgeräten darauf
geachtet werden, dass die Installation ordentlich durchgeführt wird.
Der Switch wird geliefert mit zwei optionale Befestigungsklammern
und Schrauben. Diese werden benötigt um den Switch in das
Gehäuse einzubauen.

14
Spezifikationen
Standard IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x Full Duplex Operation und Flow
Kontrolle
Schnittstelle 16 * 10/100Mbps RJ-45 Fast Ethernet Ports
Uplink Auto MDI/MDI-X（Auto Crossover）
Netzwerk
Datenrate
10/100Mbps & Full/Half Duplex Mode Auto
Detection
MAC
Adressentabelle
8K MAC Einträge
Speicher 160K bytes
Spannungs-
versorgung
Interner Spannungsadapter
3.3V 4A (100-240V/ 50-60Hz)
EMV CE und FCC Klasse A

15
FCC Zertifizierungen
Dieses Gerät ist getestet worden und, gemäß Teil 15 der FCC
Vorschriften, als den Beschränkungen eines digitalen Gerätes der
Klasse A entsprechend befunden worden. Diese Einschränkungen
sind dazu bestimmt, angemessenen Schutz gegen schädliche
Störungen bei der Benutzung im Geschäftsumfeld zu bieten. Dieses
Gerät generiert und benutzt Funkfrequenzenergie, kann sie
abstrahlen, und kann, falls es nicht gemäß der Anleitung installiert
und benutzt wird, schädliche Störungen bei Funkkommunikationen
bewirken.
Die Benutzung dieses Gerätes im Wohnbereich verursacht
wahrscheinlich schädliche Störungen. In einem solchen Fall muss
der Nutzer die Störungen auf seine eigenen Kosten beheben.
Dieses Gerät entspricht Teil 15 der FCC Vorschriften. Die folgenden
zwei Konditionen sind Bedingung für die Nutzung: (1) dieses Gerät
darf keine schädlichen Störungen verursachen, und (2) dieses
Gerät muss mit jeglichen Störungen, die es empfangen kann,
umgehen können, einschließlich solcher Störungen, die einen
unerwünschten Betrieb des Gerätes verursachen.
CE Markierungswarnung
Dieses Gerät entspricht den Bedingungen bezüglich
elektromagnetischer Kompatibilität, EN55022 Klasse A für ITE, dem
erforderlichen Schutzbedarf der Richtlinie 89/336/EEC in
Annäherung an die Gesetze der Mitgliedsstaaten in Zusammenhang
mit elektromagnetischer Kompatibilität.
Das Unternehmen erneuert seine Produkte laufend und es kann
sein, dass Informationen in diesem Dokument nicht aktuell sind.
Bitte überprüfen Sie mit ihrem örtlichen Händler nach neuesten
Informationen. Kein Teil dieses Dokumentes darf in irgendeiner
Form kopiert oder reproduziert werden ohne schriftliche
Einverständnis des Unternehmens.
Warenzeichen:
Alle Handelsnamen und Warenzeichen sind das Eigentum der
jeweiligen Unternehmen.
Copyright © 2005, All Rights Reserved.

16
Introduzione
Questo dispositivo è uno switch Fast Ethernet potente e ad alte
prestazioni, con tutte e 16 le porte in grado effettuare operazioni di
autonegoziazione a 10 o 100Mbps (NWay), il che significa che lo
switch può negoziare automaticamente la velocità e la modalità duplex
con gli elementi collegati. È ideale per la microsegmentazione di
grandi reti in piccole subreti collegate fra loro, aumentandone le
prestazioni e rendendo possibile l’uso di applicativi multimediali e di
grafica che richiedono molta larghezza di banda. Inoltre, la capacità di
rilevare automaticamente se la velocità è di 10 o 100Mbps, facilita la
migrazione dalle reti a 10Mbps a quelle a 100Mbps. Paragonato alle
reti condivise a 10Mbps o 100Mbps, lo switch fornisce una
connessione dedicata a 10/100Mbps ad ogni cliente collegato senza
alcun problema di congestione di larghezza di banda. Questo switch
supporta inoltre la funzionalità di MDI / MDI-X automatico. Ogni porta
può essere utilizzata per collegarsi ad un altro switch o hub senza
dover usare un cavo cross-over RJ-45.
La modalità di commutazione “store-and-forward” (memorizzazione e
ritrasmissione) assicura una bassa latenza ed elimina tutti gli errori di
rete, compresi i frammenti o trame corte e i pacchetti con errori CRC.
Per permettere di lavorare in modalità full-duplex, la trasmissione e la
ricezione delle trame può avvenire simultaneamente senza provocare
collisioni e duplicando inoltre la larghezza di banda della rete.
Lo switch è “plug-and-play”, non ha alcun software da configurare
ed è compatibile con tutti i protocolli di rete. Inoltre, i numerosi LED
di diagnosi del pannello frontale forniscono lo stato operativo di ogni
singola porta e di tutto il sistema.
Prima di iniziare l'installazione dello switch, verificare il contenuto
della confezione：
 Uno switch NWay
 Un cavo di alimentazione elettrica
 Questo manuale d’uso
 Squadrette e viti per l’installazione in rack
(Staffe opzionali per montaggio su rack non 19)

17
Definizione dei LED
Per la definizione dei LED consultare la seguente tabella
Modello da 10,5 pollici
Modello da 19 pollici
LED Stato Funzionamento
Verde fisso Apparecchio accesoPower
Spento Apparecchio spento
Verde fisso La porta è collegata
Verde
lampeggiante
La porta sta trasmettendo/ricevendo
dati.
Link/Act
Spento Non collegata
Pannello POSTERIORE
La figura a continuazione mostra il pannello posteriore,

18
Connessione delle postazioni
Collegare ogni postazione allo switch usando un doppino intrecciato.
Inserire un connettore RJ-45 in una delle porte RJ-45 dello switch e
l’altro connettore RJ-45 nell’adattatore di rete della postazione.
Accendere lo switch e il sistema è già pronto.
Per la scelta del cavo, consultare la seguente tabella.
Connessione degli switch
Per fare un collegamento tra switch si può usare una porta qualsiasi
usando un cavo diretto o cross-over. Dato che tutte le porte
supportano la funzionalità di MDI / MDI-X automatico, l'uso di un
cavo diretto per collegare due switch è consentito.
Per la scelta del cavo, consultare la tabella seguente：
Velocità rete Tipo di cavo Lunghezza
massima
10Mbps Cat. 3, 4, 5 UTP/STP 100 metri
100Mbps Cat. 5 UTP/STP 100 metri
Rack
Installazione in rack
Los switch può essere a sé stante, oppure può essere montato in
un rack standard da 19 pollici. Qualora si abbia una serie di
dispositivi di rete da installare, seguire la procedura di installazione
in rack. Lo switch è dotato di due squadrette opzionali di montaggio
e viti. Tali utensili servono per l’installazione in rack dell’unità.
