Longshine GS8116-A User manual

16-Port Gigabit Switch
User’s Manual
English
Deutsch
Español
Français
Italiano

1
The device is a powerful, high-performance Gigabit Ethernet switch,
with all ports capable of 10, 100 or 1000Mbps auto-negotiation
operation (NWay), which means the switch could automatically
negotiate with the connected partners on the network speed and
duplex mode. It is ideal for micro-segmenting large networks into
smaller, connected subnets for improved performance, enabling the
bandwidth demanding multimedia and imaging applications. Moreover,
the 10/100/1000Mbps auto-sensing ability provides an easy way to
migrate 10/100Mbps to 1000Mbps network with no pain. Compared to
the shared 10Mbps or 100Mbps networks, the switch delivers a
dedicated 10/100/1000Mbps connection to every attached client with
no bandwidth congestion issue. This switch also supports auto MDI /
MDI-X function. Each port could be used to connect to another switch
or hub with no crossover RJ-45 cable.
Store-and-forward switching mode promises the low latency plus
eliminates all the network errors, including runt and CRC error packets.
To work under full-duplex mode, transmission and reception of the
frames can occur simultaneously without causing collisions as well as
double the network bandwidth.
The switch provides 9K bytes jumbo frames, which means the frames
size is larger thannormal 1.5K. With the Jumbo frame function, you can
get better network performance, because the switch can send more
data at the same time.
The switch is plug-n-play without any software to configure and also
fully compliant with all kinds of network protocols.
Before you start to install the switch, check the following contents in this
package:
zOne Gigabit Ethernet switch
zRubber Foot
zOne Power Cord
zUser’s manual

2
Please refer to the following table forLED definition.
16-Port
LED Status Operation
Steady Green Power is on
Power Off Power is off
Steady Green Port Connected
Link/Act Blinking Green The port is transmitting/receiving data

3
Connect each station to the switch by twisted-pair cable. Plug one
RJ-45 connector into a RJ-45 port of the switch, and plug the other
RJ-45 connector into the station’s network adapter. Power on the
switch and then systemis ready.
For cable selection, refer to the following table.
In making a switch interconnection, you could use any port to connect
another switch with straight or crossover cable.As all the ports support
auto MDI / MDI-X function, using a straight cable to make a
switch-to-switch connection is allowed.
For cable selection, refer to the following table:
Network Speed Cable Type Max. Length
10Mbps Cat. 3, 4, 5 UTP/STP 100 meters
100Mbps Cat. 5 UTP/STP 100 meters
1000Mbps Cat. 5 UTP/STP 100 meters

4
Standard IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x full duplex operation and flow control
IEEE 802.3az Green Ethernet
Interface 16* 10/100/1000Mbps RJ-45 Gigabit Ethernet Ports
Uplink Auto MDI/MDI-X(Auto crossover)
Network
Speed 10/100/1000Mbps & Full/Half duplex mode auto
detection (1000Mbpsfor Full duplex only)
MAC Addr.
Table 8K MAC entries
Memory 256K bytes
Jumbo
Frame 9K bytes
Power
Supply Internal Power adapter
EMI CE, FCC and VCCI classA

5
FCC Certifications
This Equipment has been tested and found to comply with the limits for
a Class A digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio
communications.
Operation of this equipment in a residential area is likely to cause
harmful interference in which case the user will be required to correct
the interference at his own expense.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any interference
received; including interference that may cause undesired operation.
CE Mark Warning
This equipment complies with the requirements relating to
electromagnetic compatibility, EN 55022 class A for ITE, the essential
protection requirement of Council Directive 89/336/EEC on the
approximation of the laws of the Member States relating to
electromagnetic compatibility.
Company has an on-going policy of upgrading its products and it may
be possible that information in this document is not up-to-date. Please
check with your local distributors for the latest information. No part of
this document can be copied or reproduced in any form without written
consent from the company.
Trademarks:
All trade names and trademarks are the properties of their respective
companies.
Copyright © 2011,All Rights Reserved.

6
Einleitung
Dieses Gerät ist ein hochleistungsfähiger Gigabit Ethernet Switch,
dessen Ports alle die 10, 100 oder 1000Mbps Auto-Negotiation
Funktion (NWay) unterstützen. Dies bedeutet, dass der Switch
automatisch mit den angeschlossenen Partnern über die
Netzwerkdatenrate und den Duplexmodus verhandeln kann. Er ist
nahezu ideal, um größere Netzwerke auf kleinere, verbundene
Subnetzwerke zu verteilen, um so die Leistung zu verbessern und die
Bandbreite, die für Multimedia und Image-Applikationen erforderlich ist,
zu ermöglichen. Außerdem bietet die 10/100/1000Mbps Auto-Sensing
Fähigkeit einen einfachen Weg, um ohne Mühe 10/100Mbps- auf
1000Mbps-Netzwerke umzustellen. Im Vergleich zu den gemeinsamen
10Mbps oder 100Mbps Netzwerken liefert der Switch eine separate
10/100/1000Mbps Verbindung zu jedem angeschlossenen Client, ohne
dass es zu Stauungen bei der Bandbreite kommt. Darüber hinaus
unterstützt der Switch die automatische MDI / MDI-X Funktion. Jeder
Port kann also über ein normales oder ein Crossover RJ-45 Kabel mit
einem anderen Switch oder Hub verbunden werden.
Der Store & ForwardSwitching Modus verspricht niedrige Latenzzeiten
und eliminiert alle Netzwerkfehler, inklusive kleiner Fehler und CRC
Fehlerpakete. Um in dem Full-Duplex Modus arbeiten zu können, ist
der gleichzeitige Empfang und die Versendung von Frames möglich,
ohne dass dabei Kollisionen entstehen. In Folge dessen wird die
Bandbreite des Netzwerkes verdoppelt.
Der Switch bietet 9K bytes Jumbo Frames, was bedeutet, dass die
Frames größer sind als die 1,5K Standard. DerSwitch kann gleichzeitig
mehr Daten senden und somit eine Leistungssteigerung im Netz
erzielen.
Der Switch ist komplett Plug & Play fähig und es wird keine Software
für die Konfiguration benötigt, außerdem werden alle möglichen
Netzwerkprotokolle unterstützt. Weiterhin bieten die Anzeige-LEDs auf
der Frontseite ausgiebige Diagnoseinformationen über den Zustand der
einzelnen Ports und das Gesamtsystem.

7
Bevor Sie beginnen den Switch zu installieren, überprüfen Sie bitte den
folgenden Inhaltdieser Packung:
zEin Gigabit Ethernet Switch
zGummifüsse
z
Ein Netzspannungskabel
zHandbuch

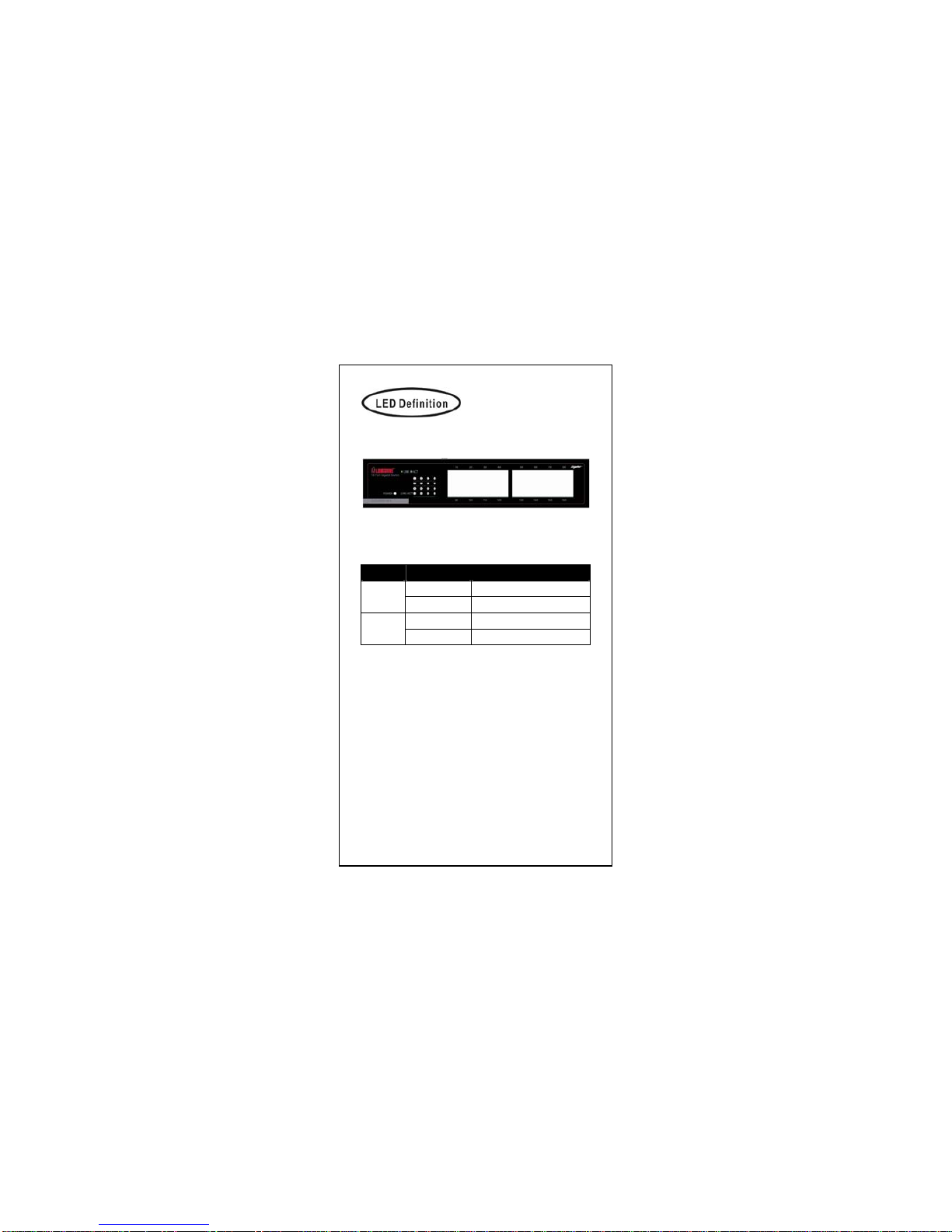

LED Anzeigen
Bitte beachten Sie die folgende Tabelle für die Bestimmung der LED
Anzeigen:
16-Port
LED Status Operation
Grün Gerät ist an
Strom Aus Gerät ist aus
Grün Port verbunden
Link/Act Blinkendes
Grün Der Port übermittelt/ sendet Daten

8
Stationsverbindungen
Verbinden Sie jede Station durch ein twisted-pair Kabel mit dem Switch.
Stecken Sie ein RJ-45 Kabel in einen RJ-45 Port des Switches, und
stecken Sie die das andere Ende des RJ-45 Kabels in den Netzwerk
Adapter der Station. Schalten Sie den Switch an. Das System ist nun
bereit.
Für die Kabelwahlbeachten Sie bitte die folgende Tabelle.
Switchverbindung
Um eine Verbindung zwischen Switchen herzustellen, können Sie
jeden Port benutzen, um einen anderen Switch anzuschließen. Da alle
Ports die automatische MDI / MDI-X Funktion unterstützen, ist sowohl
die Benutzung eines normalen Kabels, als auch die eines
Crossover-Kabels fürdie Switch zu Switch Verbindungerlaubt.
Für die Kabelwahlbeachten Sie bitte die folgende Tabelle:
Netzwerkdatenrate Kabeltyp Max. Länge
10Mbps Kat. 3, 4, 5 UTP/STP 100 meter
100Mbps Kat. 5 UTP/STP 100 meter
1000Mbps Kat. 5 UTP/STP 100 meter

9
Spezifikationen
Standards IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x Full Duplex Operation und Flow
Control
IEEE 802.3az Green Ethernet
Schnittstelle 16* 10/100/1000Mbps RJ-45 Gigabit Ethernet Ports
Uplink Auto MDI/MDI-X(Auto Crossover)
Netzwerk
Datenrate 10/100/1000Mbps & Full/Half Duplex Mode Auto
Detection (1000Mbps nur bei Full Duplex)
MAC
Adressentabelle
8K MAC Einträge
Speicher 256K bytes
Jumbo Frame 9K bytes
Spannungs-
Versorgung Internes Netzteil (100V240VAC 50/60Hz)
EMV CE FCC und VCCI KlasseA

10
FCC Zertifizierungen
Dieses Gerät ist getestet worden und, gemäß Teil 15 der FCC
Vorschriften, als den Beschränkungen eines digitalen Gerätes der
Klasse Aentsprechend befunden worden. Diese Einschränkungen sind
dazu bestimmt, angemessenen Schutz gegen schädliche Störungen
bei der Benutzung im Geschäftsumfeld zu bieten. Dieses Gerät
generiert und benutzt Funkfrequenzenergie, kann sie abstrahlen und
kann, falls es nicht gemäß der Anleitung installiert und benutzt wird,
schädliche Störungen bei Funkkommunikationen bewirken.
Die Benutzung dieses Gerätes im Wohnbereich verursacht
wahrscheinlich schädliche Störungen. In einem solchen Fall muss der
Nutzer die Störungen auf seine eigenen Kosten beheben.
Dieses Gerät entspricht Teil 15 der FCC Vorschriften. Die folgenden
zwei Konditionen sind Bedingung für die Nutzung: (1) dieses Gerät darf
keine schädlichen Störungen verursachen, und (2) dieses Gerät muss
mit jeglichen Störungen, die es empfangen kann, umgehen können,
einschließlich solcherStörungen, die einen unerwünschten Betrieb des
Gerätes verursachen.
CE Markierungswarnung
Dieses Gerät entspricht den Bedingungen bezüglich
elektromagnetischer Kompatibilität, EN55022 Klasse A für ITE, dem
erforderlichen Schutzbedarf der Richtlinie 89/336/EEC in Annäherung
an die Gesetze der Mitgliedsstaaten in Zusammenhang mit
elektromagnetischer Kompatibilität.
Das Unternehmen erneuert seine Produkte laufend und es kann sein,
dass Informationen in diesem Dokument nicht aktuell sind. Bitte
überprüfen Sie mit ihrem örtlichen Händler nach neuesten
Informationen. Kein Teil dieses Dokumentes darf in irgendeiner Form
kopiert oder reproduziert werden ohne schriftliche Einverständnis des
Unternehmens.
Warenzeichen:
Alle Handelsnamen und Warenzeichen sind das Eigentum der
jeweiligen Unternehmen.
Copyright © 2011,All Rights Reserved.

11
Introducción
Acaba de adquirir un potente conmutador Gigabit Ethernet de alto
rendimiento. Todos sus puertos disponen de negociación automática a
10, 100 o 1.000 Mbps (NWay), es decir, que el conmutador puede
negociar automáticamente la velocidad de red y el modo dúplex con
las partes conectadas. Es ideal para microsegmentar redes grandes en
subredes más pequeñas y conectadas para obtener un mejor
rendimiento, y permite la demanda de ancho de banda para
aplicaciones de imagen y multimedia. Además, la función de detección
automática 10/100/1.000 Mbps facilita al máximo la migración de
10/100 Mbps a 1.000 Mbps sin ninguna dificultad. En comparación con
las redes compartidas de 10 Mbps o 100 Mbps, el conmutador ofrece
una conexión a 10/100/1.000 Mbps dedicada a todos los clientes
asociados sin generar ningún problema de congestión en el ancho de
banda. Este aparato también acepta función Auto MDI/MDI-X. Todos
los puertos se pueden utilizar para conectar otro conmutador o
concentrador sin necesidad de instalarun cable cruzado RJ-45.
Con la conmutación store-and-forward se obtiene una latencia baja, y
además se eliminan todos los errores de red, incluyendo los de
paquetes Runt y CRC. Si se trabaja en modo full-duplex, tanto la
transmisión como la recepción de las tramas tiene lugar
simultáneamente sin colisiones y el ancho de banda de la red se
duplica.
El switch soporta Jumbo Frames de 9K que son mas grandes que el
tamaño estándar de 1.5K. Con la función de Jumbo Frame se obtiene
un mejor rendimiento de la red, porque el switch es capaz de enviar
más datos a la vez.
El conmutador es Plug and Play y no requiere la configuración de
ningún software; además, es totalmente compatible con todo tipo de
protocolos de red. Los indicadores LED del sistema, que están
situados en el panel frontal y ofrecen un amplio diagnóstico, muestran
el estado operativo tanto de los puertos individuales como del sistema
en conjunto.

12
Antes de instalar el conmutador, compruebe que el paquete contiene
los siguientes componentes:
zUn conmutador Gigabit Ethernet
zUn cable de alimentación
zManual del usuario
Definición de los LED
En la siguiente tabla encontrará la definición delos indicadoresLED.
8-puerto
LED Status Funcionamiento
Verde Encendido
Power Apagado Apagado
Verde Puerto conectado
Link/Act Verde
parpadeando Puerto está transmitiendo/recibiendo
datos

13
Conexión de las estaciones
Asocie las estaciones al conmutador mediante un cable de par
trenzado. Conecte un conector RJ-45 a uno de los puertos RJ-45 del
conmutador y el otro conector RJ-45 al adaptador de red de la estación.
A continuación, encienda el conmutador; el sistema estará listo.
Para seleccionar los cables, consulte la tabla que encontrará más
adelante.
Conexión de conmutadores
Si desea interconectar diversos conmutadores, lo puede hacer desde
cualquier puerto utilizando un cable plano o cruzado. Como todos los
puertos tienen función Auto MDI/MDI-X, la conexión de conmutador a
conmutador se puede realizar con un cable plano.
Para seleccionar los cables, consulte la tabla siguiente:
Velocidad de red Tipo de cable Longitud
máxima
10 Mbps Cat. 3, 4, 5 UTP/STP 100 metros
100 Mbps Cat. 5 UTP/STP 100 metros
1.000 Mbps Cat. 5 UTP/STP 100 metros

14
Especificaciones
Estándares IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x funcionamiento full-duplex y control
de flujo
IEEE 802.3az Green Ethernet
Interfaz 16 puertos RJ-45 Gigabit Ethernet 10/100/1.000
Mbps
Uplink Auto MDI/MDI-X(Auto crossover)
Velocidad de red Detección automática de 10/100/1.000 Mbps y
modo full/half-duplex (1.000 Mbps sólo para
full-duplex)
Tabla de
direcciones MAC 8 Kb entradas MAC
Memoria 256 Kb
Jumbo Frame 9 Kb
Fuente de
alimentación Fuente interna (100-240VAC 50/60Hz)
EMI CE y FCC clase A

15
Certificación de la FCC
Se ha comprobado que este aparato cumple los límites para
dispositivos digitales de clase A, de conformidad con el apartado 15 de
las normas de la FCC. Dichos límites han sido diseñados para
proporcionar una protección razonable contra interferencias
perjudiciales en instalaciones comerciales. Este equipo genera, utiliza
y puede emitir energía de radiofrecuencia, y si no se instala y se utiliza
de acuerdo con este manual de instrucciones puede ocasionar
interferencias perjudiciales en las comunicaciones por radio.
Es probable que el uso de este aparato en un entorno residencial
provoque interferencias perjudiciales; en este caso, será
responsabilidad del usuario corregirlas.
Este aparato cumple el apartado 15 de las normas de la FCC. Su uso
está sujeto a las dos condiciones siguientes: (1) este aparato no puede
ocasionar interferencias perjudiciales, y (2) este aparato debe aceptar
cualquier interferencia que reciba, incluidas aquellas que puedan
causar un funcionamiento no deseado.
Advertencia de la CE
Este equipo cumple los requisitos sobre compatibilidad
electromagnética EN55022 clase A para ITE, que es el requisito de
protección esencial de la Directiva del Consejo 89/336/ECC sobre la
aproximación de las legislaciones de los estados miembros con
relación a la compatibilidad electromagnética.
La compañía lleva a cabo una política de actualización de sus
productos, por lo que es posible que la información contenida en este
documento no esté actualizada. Compruebe con sus distribuidores
locales que la información de que dispone es la más reciente. Ninguna
parte de este documento puede ser copiada o reproducida en ningún
formato sin el consentimiento por escrito de la compañía.
Marcas registradas:
Todos los nombres comerciales y las marcas registradas son
propiedad de sus respectivas empresas.
Copyright © 2011, todos los derechos reservados.

16
Cet appareil est un interrupteur Gigabit Ethernet puissant et hautement
performant, avec une capacité d’opérations d’auto négociation (Nway)
pour tous ses ports de 10, 100 ou 1000 Mbps, ce qui signifie que
l’interrupteur est capable de négocier automatiquement avec les
partenaires connectés sur la vitesse du réseau et le mode
bidirectionnel. Il est idéal pour micro-segmenter de vastes réseaux en
des sous-réseaux plus petits et connectés entre eux, afin d’en
augmenter les performances, ce qui permet les opérations de bande
large multimédia et image. De plus, la capacité d’entrée directe
10/100/1000Mbps permet de passer facilement d’un réseau de
10/100Mbps à 1000Mbps. Comparé aux réseaux partagés 10Mbps ou
100Mbps, l’interrupteur fournit une connexion 10/100/1000Mbps à
chaque client rattaché tout en évitantdes problèmes de saturation de la
bande. Cet interrupteur possède également une fonction auto MDI /
MDI-X. Chaque port peut être utilisé pour être connecté à un autre
interrupteur ou plate-forme sans câble de croisement RJ-45.
Le mode d’interrupteur enregistrement et transmission permet un faible
temps d’attente et élimine toutes les erreurs de réseau, y compris les
groupes d’erreurs runt et CRC. Pour travailler en mode bidirectionnel
simultané, la transmission et la réception des éléments peut être
effectuée de façon simultanée sans provoquer de collisions ainsi que
de doubler la largeur de bande du réseau.
Le switch supporte Jumbo Frames du 9K qui son plus grande que la
taille standard de 1.5K. Avec la function Jumbo Frame, obtient un
milleur rendement du réseau, parce que le switch est capable
d’envoyer plus information à la fois.
L’interrupteur est très facile à utiliser, sans aucun logiciel à configurer;
il est aussi pleinement compatible avec toutes sortes de protocoles de
réseau. De plus, les DELs performants situés sur la face avant
fournissent des informations sur l’état du port individuel et sur la
globalité du système.
Avant d’installer l’interrupteur, veuillez vérifier le contenu du paquet:
zUn interrupteur Gigabit Ethernet
zUn câble de courant
zGuide d’utilisation

17
Veuillez consulter le tableau ci-dessous pour obtenir les
caractéristiques DEL
16-port
LED État Indication
Vert fixe Le switch est allumé
Power Éteint Le switch est éteint
Vert fixe Le port est connecté
Link/Act Vert Intermittent Le port transfer/reçoit des données

18
Reliez chaque station à l’interrupteur à l’aide du câble double torsadé.
Branchez un connecteur RJ-45 à un port RJ-45 de l’interrupteur, et
branchez l’autre connecteur RJ-45 dans l’adaptateur de réseau de
station. Allumez l’interrupteur, et le système est prêt.
Pour choisir le câble, consulter le tableau suivant.
Pour réaliser une interconnexion d’interrupteur, vous pouvez utiliser
n’importe quel port pour brancher un autre interrupteur au moyen d’un
câble direct ou de croisement. Comme tous les ports supportent une
fonction auto MDI / MDI-X, il est possible d’utiliser un câble direct pour
réaliser une connexion d’interrupteur à interrupteur.
Pour choisir le câble, consulter le tableau suivant.
Vitesse du réseau Type de câble Longueur
maximum
10Mbps Cat. 3, 4, 5 UTP/STP 100 mètres
100Mbps Cat. 5 UTP/STP 100 mètres
1000Mbps Cat. 5 UTP/STP 100 mètres

19
Standard IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x fonctionnement en bidirectionnel simultané
et contrôle de flux
IEEE 802.3az Green Ethernet
Interface 16ports * 10/100/1000Mbps RJ-45 Gigabit Ethernet
Liaison
montante Auto MDI/MDI-X(Auto croisement)
Vitesse du r
éseau 10/100/1000Mbps & mode bidirectionnel simultané et
non simultané auto détection (1000Mbps pour
bidirectionnel simultané uniquement)
Tableau adr.
MAC Entrées MAC 8K
Mémoire 256K byte
Elément
Jumbo 9K
Courant
électrique Alimentation interne integrant (100-240VAC 50/60Hz)
EMI CE FCC et VCCI catégorieA
Table of contents
Languages:
Other Longshine Switch manuals

Longshine
Longshine LCS-883R-SW802 User manual

Longshine
Longshine LCS-883R-SW8GS User manual

Longshine
Longshine FS9100 User manual

Longshine
Longshine LCS-GS8208-A User manual

Longshine
Longshine GS9120 User manual

Longshine
Longshine FSP8108-4 User manual

Longshine
Longshine LCS-GS9116 User manual

Longshine
Longshine LCS-883R-SW2402 User manual

Longshine
Longshine LCS-GS-9316 Quick start guide

Longshine
Longshine LCS-SW2402S User manual
