DE
“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 5

6
DE
 Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
 WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Dieses Gerät ist nicht dafür bestimmt, durch Perso-
nen (einschließlich Kinder) mit eingeschränkten phy-
sischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch ei-
ne für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist. Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit dem Gerät
spielen.

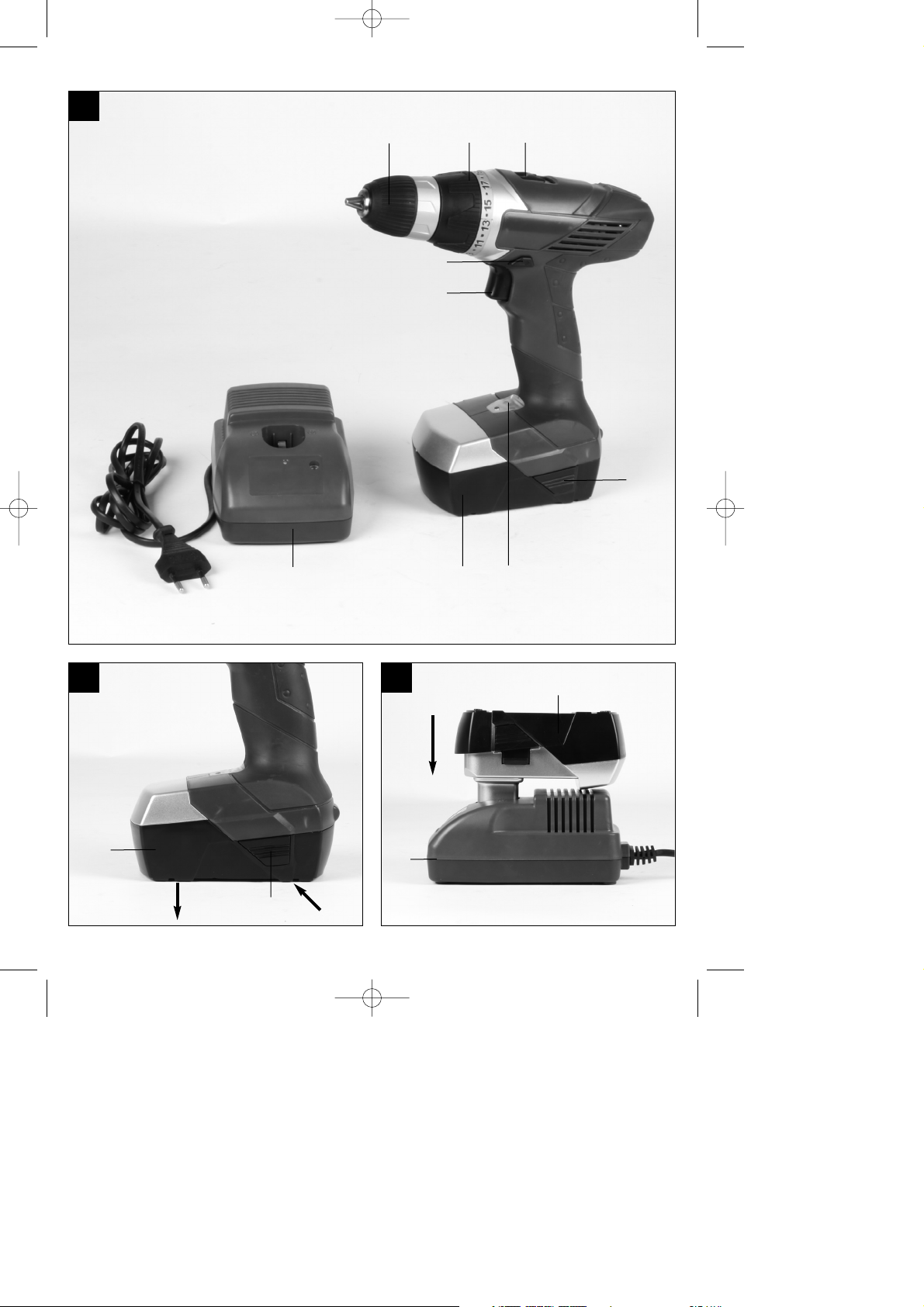

2. Gerätebeschreibung (Abb. 1)
1. Drehmomenteinstellung
2. Schnellspannbohrfutter
3. Drehrichtungsschalter
4. Ein-/ Ausschalter
5. Akku
6. Ladegerät
7. Umschalter 1. Gang/2. Gang
8. Rasttaste
9. Akkukapazitätsanzeige
3. Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
Überprüfen Sie, ob der Lieferumfang vollständig
ist.
Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen spielen!
Es besteht Verschluckungs- und
Erstickungsgefahr!
Akku-Bohrschrauber
Akku
Ladegerät
Originalbetriebsanleitung
Sicherheitshinweise
4. Bestimmungsgemäße Verwendung
Der Akku-Bohrschrauber ist geeignet zum Eindrehen
und Lösen von Schrauben, sowie zum Bohren in
Holz, Metall und Kunststoff.
Schlagbohren in Stein und Beton kann nicht durchge-
führt werden, da dieses Gerät über keine Schlag-
funktion verfügt.
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehen-
de Verwendung ist nicht bestimmungsgemäß. Für
daraus hervorgerufene Schäden oder Verletzungen
aller Art haftet der Benutzer/Bediener und nicht der
Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebetrie-
ben sowie bei gleichzusetzenden Tätigkeiten einge-
setzt wird.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 6

7
DE
5. Technische Daten
Spannungsversorgung Motor: 18 V d.c.
Leerlauf-Drehnzahl: 0-350/0-1100 min-1
Drehmomentstufen: 19+1
Rechts- Links-Lauf: ja
Spannweite Bohrfutter: max. 10 mm
Ladespannung Akku: 18 V d.c.
Ladestrom Akku: 1,6 A
Netzspannung Ladegerät: 230V~ 50Hz
Ladezeit: ca. 1 Std.
Akkutyp: NiCd/1,3 Ah
Gewicht: 1,8 kg
Max. Schraubendurchmesser: 6 mm
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 67,33 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 78,33 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Bohren in Metall
Schwingungsemissionswert ahD = 5,31 m/s2
Unsicherheit K = 1,5 m/s2
Schrauben ohne Schlag
Schwingungsemissionswert ah≤2,5 m/s2
Unsicherheit K = 1,5 m/s2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
6. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres
Akkuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku-Pack nur mit dem
mitgelieferten Ladegerät.
2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gas- und
Wasserleitung überprüfen.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 7

DE
8
7. Bedienung
7.1 Laden des Akkus (Abb. 2-3)
Achtung!
Nicht wiederaufladbare Batterien dürfen nicht
geladen werden.
Das Ladegerät darf nur für Akkus verwenden werden,
welche dem Gerät beiliegen, bzw. welche vom Her-
steller empfohlen werden.
1. Akku-Pack aus dem Handgriff heraus ziehen
(Bild 2), dabei die Rasttasten drücken.
2. Vergleichen Sie, ob die auf dem Typenschild an-
gegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät in die Steckdose.
3. Die LED leuchtet grün. Stecken Sie den Akku in
das Ladegerät. Die LED leuchtet nun rot. Dies
signalisiert, dass der Akku geladen wird. Wenn
der Ladevorgang nach ca. 1 Stunde beendet ist,
leuchtet die LED wieder grün. Während des La-
devorgangs kann sich der Akku-Pack erwärmen,
dies ist jedoch normal.
4. Entfernen Sie den Akku aus dem Ladegerät und
ziehen Sie den Netzstecker.
Sollte das Laden des Akku-Packs nicht möglich sein,
überprüfen Sie bitte
ob an der Steckdose die Netzspannung
vorhanden ist.
ob ein einwandfreier Kontakt an den
Ladekontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch nicht
möglich sein, bitten wir Sie,
das Ladegerät
und den Akku-Pack
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederaufla-
dung des Akku-Packs sorgen. Dies ist auf jeden Fall
notwendig, wenn Sie feststellen, dass die Leistung
des Akku-Schraubers nachlässt.
Entladen Sie den Akku-Pack nie vollständig. Dies
führt zu einem Defekt des Akku-Packs!
7.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Der Akkuschrauber ist mit einer mechanischen Dreh-
momenteinstellung ausgestattet.
Das Drehmoment für eine bestimmte Schrauben-
größe wird am Stellring (1) eingestellt. Das
Drehmoment ist von mehreren Faktoren abhängig:
von der Art und Härte des zu bearbeitenden
Materials.
von der Art und der Länge der verwendeten
Schrauben.
von den Anforderungen, die an die
Schraubverbindung gestellt werden.
Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.
Achtung! Stellring für das Drehmoment nur bei
Stillstand einstellen.
7.3 Bohren (Abb. 4/Pos. 1)
Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Betrieb.
Beim Bohren ist das maximale Drehmoment
verfügbar.
7.4 Drehrichtungsschalter (Abb. 5/Pos. 3)
Mit dem Schiebeschalter über dem Ein/Aus-Schalter
können Sie die Drehrichtung des Akku-Schraubers
einstellen und den Akku-Schrauber gegen
ungewolltes Einschalten sichern. Sie können
zwischen Links- und Rechtslauf wählen. Um eine
Beschädigung des Getriebes zu vermeiden, darf die
Drehrichtung nur im Stillstand umgeschaltet werden.
Befindet sich der Schiebeschalter in der
Mittelstellung, ist der Ein/Aus-Schalter blockiert.
7.5 Ein/Aus-Schalter (Abb. 5/Pos. 4)
Mit dem Ein/Aus-Schalter können Sie die Drehzahl
stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des
Akkuschraubers.
7.6 Werkzeugwechsel (Bild 6)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am
Akkuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.
Drehen Sie das Bohrfutter (2) auf.
Die Bohrfutteröffnung (a) muss groß genug sein,
um das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.
Schieben Sie das Werkzeug soweit wie möglich
in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (2) fest zu, und prüfen
Sie anschließend den festen Sitz des
Werkzeuges.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 8

DE
9
7.7 Schrauben
Verwenden Sie am besten Schrauben mit Selbst-
zentrierung (z. B. Torx, Kreuzschlitz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie darauf,
dass der verwendete Bit und die Schraube in Form
und Größe übereinstimmen. Nehmen Sie die Dreh-
momenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße vor.
7.8 Umschaltung Gang 1 - Gang 2 (Abb. 4/Pos. 7)
Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermeiden,
darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.
7.9 Akku-Kapazitätsanzeige (Bild 7/Pos. 9)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (a). Die Akku-Kapazitätsanzeige
(9) signalisiert ihnen den Ladezustand des Akkus
anhand von 3 farbigen LED`s.
Alle LED`s leuchten:
Der Akku ist voll aufgeladen.
Gelbe und rote LED leuchten:
Der Akku verfügt über ausreichende Restladung.
Rote LED:
Der Akku ist leer, laden Sie den Akku auf
8. Reinigung, Wartung und
Ersatzteilbestellung
Entfernen Sie vor allen Reinigungsarbeiten den Akku
aus dem Gerät.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Wartung
Im Geräteinneren befinden sich keine weiteren
zu wartenden Teile.
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 9

10
FR
« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures »
Portez une protection de l’ouïe.
L’exposition au bruit peut entraîner une perte de l’ouïe.
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !
Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
l’appareil peuvent entraîner une perte de la vue.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 10

11
FR
Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afin d’éviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si l’appareil doit être remis à d’autres
personnes, remettez-leur aussi ce mode d’emploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le petit manuel ci-joint.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capacités
physiques, sensorielles ou intellectuelles ou leur
manque d’expérience et/ou de connaissances ne
peuvent pas l’utiliser de manière sûre, à moins d’être
surveillées et de recevoir les instructions relatives à
l’utilisation de l’appareil par une personne
responsable de leur sécurité. Surveillez les enfants
pour vous assurer qu’ils ne jouent pas avec
l’appareil.
2. Description de l’appareil (fig. 1)
1. Réglage du couple de serrage
2. Mandrin à serrage rapide
3. Interrupteur de sens de rotation
4. Interrupteurs marche/arrêt
5. Accumulateur
6. Chargeur
7. Commutateur inverseur vitesse 1/vitesse 2
8. Touche à cran
9. Indicateur de charge de l’accumulateur
3. Volume de livraison
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme les
sécurités d’emballage et de transport (s’il y en a).
Vérifiez si la livraison est bien complète.
Contrôlez si l’appareil et ses accessoires ne sont
pas endommagés par le transport.
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
ATTENTION
L’appareil et le matériel d’emballage ne sont pas
des jouets ! Il est interdit de laisser des enfants
jouer avec des sacs et des films en plastique et
avec des pièces de petite taille. Ils risquent de
les avaler et de s’étouffer !
Perceuse sans fil
Accumulateur
Chargeur
Mode d’emploi d’origine
Consignes de sécurité
4. Utilisation conforme à l’affectation
La vis-perceuse à accumulateur convient à visser et à
dévisser des vis tout comme au perçage dans le bois,
le métal et les matières plastiques.
Il n’est pas possible de percer dans de la pierre ou du
béton car cet appareil ne dispose pas de la fonction
percussion.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, n’ont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 11

5. Caractéristiques techniques
Alimentation en courant, moteur 18 V d.c.
Vitesse de rotation de marche à vide :
0-350/0-1100 tr/min
Niveau de couple de rotation : 19+1
Rotation vers la droite et vers la gauche oui
Capacité du serrage du mandrin max 10 mm
Tension de charge, accumulateur 18 V d.c.
Courant de charge, accumulateur 1,6 A
Tension secteur, chargeur 230 V ~ 50 Hz
Durée de charge : ca. 1 h
Type d’accu : NiCd/1,3 Ah
Poids 1,8 kg
Diamètre des vis maximal : 6 mm
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique LpA 67,33 dB(A)
Imprécision KpA 3 dB
Niveau de puissance acoustique LWA 78,33 dB(A)
Imprécision KWA 3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Percer le métal
Valeur d’émission des vibrations ahD = 5,31 m/s2
Imprécision K = 1,5 m/s2
Visser sans percussion
Valeur d’émission des vibrations ah≤2,5 m/s2
Imprécision K = 1,5 m/s2
Informations supplémentaires sur les outils
électriques
Avertissement !
La valeur d’émission de vibration a été mesurée selon
une méthode d’essai normée et peut être modifiée,
en fonction du type d’emploi de l’outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d’émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération au
début.
Limitez le niveau sonore et les vibrations à un
minimum !
Utilisez exclusivement des appareils en excellent
état.
Entretenez et nettoyez l’appareil régulièrement.
Adaptez votre façon de travailler à l’appareil.
Ne surchargez pas l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec la
construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations main-
bras, si l’appareil est utilisé pendant une longue
période ou s’il n’a pas été employé ou entretenu
dans les règles de l’art.
6. Avant la mise en service
Avant la mise en service de votre tournevis
électrique sans fil, lisez ces remarques :
1. Chargez le bloc accumulateur uniquement avec
le chargeur fourni avec la livraison.
2. Utilisez uniquement des forets pointus tout
comme des embouts de tournevis irréprochables
et adéquats.
3. Lors du perçage et du vissage dans des parois
et murs, contr lez s’il y a des conduites de
courant, de gaz ou d’eau cachées.
12
FR
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 12

7. Commande
7.1 Charger l’accumulateur (fig. 2-3)
Attention !
Il ne faut pas recharger des piles non rechargeables.
Le chargeur doit être utilisé uniquement pour les
accumulateurs joints avec l’appareil ou
recommandés par le fabricant.
1. Retirez le bloc accumulateur de la poignée (figure
2), ce faisant, pressez les touches à cran
latérales.
2. Comparez si la tension du secteur indiquée sur la
plaque signalétique correspond à la tension du
bloc du serveur disponible. Enfichez le chargeur
dans la prise.
3. DEL verte allumée. Placez l’accumulateur dans le
chargeur. La DEL rouge s’allume. Cela signifie
que l’accumulateur est en charge. Lorsque, après
env. 1 heure, le processus de charge est terminé,
la DEL verte s’allume à nouveau. Pendant la
charge, il se peut que le bloc accumulateur
chauffe dans l’appareil, c’est normal cependant.
4. Retirez l’accumulateur du chargeur et
débranchez la fiche réseau.
Si la charge du paquet accumulateur n’est pas
possible, vérifiez
que la prise de courant est sous tension
que les contacts du chargeur sont fiables.
S’il n’est toujours pas possible de charger le paquet
accumulateur, nous vous prions d’envoyer
le chargeur
et le paquet accumulateur
à notre station de service après-vente.
Dans l’intérêt d’une longue durée de vie du bloc
accumulateur, vous devez prendre soin de recharger
le bloc accumulateur en temps voulu. Ceci est de
toute manière nécessaire, lorsque vous constatez
que la puissance du tournevis sans fil diminue.
Ne déchargez jamais complètement le bloc
accumulateur. Ceci cause l’endommagement du bloc
accumulateur !
7.2 Réglage du couple de rotation (fig. 4/pos. 1)
Le tournevis sans fil est doté d’un réglage
mécanique du couple de rotation.
Le couple de rotation pour une taille définie de vis
est réglable par la molette de réglage (1). Le couple
de rotation dépend de plusieurs facteurs:
de la sorte et dureté du matériau à traiter
de la sorte et longueur des vis utilisées
des exigences auxquelles doivent répondre les
unions vissées
Si le couple de rotation est atteint, un grincement
indique que le désaccouplement est effectué.
Attention ! Ne réglez la bague de réglage pour le
couple de serrage qu’à l’arrêt de la machine.
7.3 Perçage (fig. 4/pos. 1)
Pour pouvoir percer, mettez la molette de réglage
pour le couple de rotation sur le dernier gradin
“perceuse“, sur le gradin “percer“ l’accouplement
patinant est hors service. Lors du perçage le couple
de rotation maximal est disponible.
7.4 Commutateur de sens de rotation
(fig. 5/pos. 3)
L’interrupteur à coulisse au-dessus de l’interrupteur
Marche/Arrêt vous permet de choisir le sens de
rotation de la perceuse-visseuse à accumulateur et
d’éviter un démarrage intempestif. Vous pouvez
sélectionner la rotation vers la gauche ou vers la
droite. Pour prévenir un endommagement de
l’engrenage, ne commutez le sens de rotation qu’à
l’arrêt. Dans le cas où l’interrupteur à coulisse se
trouve dans la position centrale, l’interrupteur
Marche/Arrêt est bloqué.
7.5 Interrupteur Marche/Arrêt (fig. 5/pos. 4)
L’interrupteur Marche/Arrêt permet le réglage en
continu de la vitesse. Le plus fort vous appuyez sur
l’interrupteur.
7.6 Changement d’outils (figure 6)
Attention ! Pour tous travaux (p. ex. changement
d’outils ; maintenance ; etc.) sur le tournevis sans fil,
placez l’interrupteur de sens de rotation (3) en
position médiane.
Dévissez le mandrin (2). L’ouverture du mandrin
(a) doit être suffisamment grande pour pouvoir
loger l’embout (foret ou encore bit de vissage).
Sélectionnez l’outil adéquat. Poussez l’embout le
plus loin possible dans l’ouverture du mandrin
(a).
Refermez à fond le mandrin (2) et vérifiez
ensuite si l’embout tient bien.
13
FR
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 13

7.7 Vissage:
Utilisez de préférence des vis à centrage
automatique (p.ex. Torx, à tête cruciforme) ce qui
assure le travail en toute sécurité. Veillez à ce que la
forme et la taille du bit et de la vis utilisés soient
conformes. Effectuez le réglage du couple de
rotation comme décrit dans l’instruction - en fonction
de la taille des vis.
7.8 Commutation vitesse 1 - vitesse 2
(fig. 4/pos. 7)
Selon la position du commutateur inverseur, vous
pouvez travailler avec une vitesse de rotation plus ou
moins grande. Afin d’éviter d’endommager
l’engrenage, le changement de vitesse doit se faire
uniquement à l’arrêt.
7.9 Indicateur de charge de l’accumulateur
(fig. 7/pos. 9)
Appuyez sur le commutateur de l’indicateur de
charge de l’accumulateur (a). L’indicateur de charge
de l’accumulateur (9) vous indique l’état d’autonomie
de l’accumulateur à l’aide de trois DEL colorées.
Toutes les DEL sont allumées :
L’accumulateur est complètement rechargé.
Les DEL jaune et rouge sont allumées :
L’accumulateur dispose d’un résidu de charge
suffisant.
DEL rouge :
L’accumulateur est vide, il faut le recharger.
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez l’accumulateur de l’appareil avant tout travail
de nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez l’appareil avec
un chiffon propre ou soufflez dessus avec de l’air
comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de l’appareil. Veillez à ce qu’aucune
eau n’entre à l’intérieur de l’appareil.
8.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.3 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
No. d’article de l’appareil
No. d’identification de l’appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant
d’éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes d’élimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de l’administration de votre
commune !
10. Stockage
Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.
14
FR
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 14

15
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!
Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 15

Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety information
Please refer to the booklet included in delivery for the
safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety. Children should
be supervised to ensure that they do not play with
the appliance.
2. Layout (Fig. 1)
1. Torque selector
2. Quick-change drill chuck
3. Changeover switch
4. ON/OFF switch
5. Battery pack
6. Battery charger
7. Selector switch for 1st/2nd gear
8. Pushlock button
9. Battery capacity indicator
3. Items supplied
Open the packaging and take out the equipment
with care.
Remove the packaging material and any
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
Inspect the equipment and accessories for
transport damage.
If possible, please keep the packaging until the
end of the guarantee period.
IMPORTANT
The equipment and packaging material are not
toys. Do not let children play with plastic bags,
foils or small parts. There is a danger of
swallowing or suffocating!
Cordless drill/screwdrivers
Battery
Battery charger
Original operating instructions
Safety information
4. Proper use
The cordless drill/screwdriver is designed for
tightening and undoing screws, as well as for drilling
in wood, metal and plastic.
The equipment is not equipped with a hammer
function and cannot be used for hammer drilling in
stone or concrete.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
16
GB
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 16

5. Technical data
Voltage supply 18 V d.c.
Idling speed: 0-350/0-1100 rpm
Torque settings: 19+1
Forward and reverse rotation yes
Chuck clamping width max. 10 mm
Battery charging voltage 18 V d.c.
Battery charging current 1.6 A
Mains voltage for charger 230 V ~ 50 Hz
Charging time: ca. 1 hour
Battery type: NiCd/1,3 Ah
Weight 1.8 kg
Max. screw diameter: 6 mm
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 67.33 dB(A)
KpA uncertainty 3 dB
LWA sound power level 78.33 dB(A)
KWA uncertainty 3 dB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Drilling in concrete
Vibration emission value ahD = 5.31 m/s2
K uncertainty = 1,5 m/s2
Screwing without hammer action
Vibration emission value ah≤2,5 m/s2
K uncertainty = 1,5 m/s2
Additional information for electric power tools
Warning!
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment
is used and may exceed the specified value in
exceptional circumstances.
The specified vibration value can be used to compare
the equipment with other electric power tools.
The specified vibration value can be used for initial
assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
1. Lung damage if no suitable protective dust mask
is used.
2. Damage to hearing if no suitable ear protection is
used.
3. Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
6. Before starting the equipment
Be sure to read the following information before you
use your cordless screwdriver for the first time:
1. Charge the battery pack only with the charger
supplied.
2. Only ever use sharp drill bits and screwdriver bits
which are suitable for the purpose and in
faultless condition.
3. Always check for concealed electric cables and
gas and water pipes when drilling and screwing
in walls.
17
GB
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 17

7. Operation
7.1 Charging the battery pack (Fig. 2/3)
Important.
The recharging of non-rechargeable batteries is
prohibited.
Only use the charger to recharge batteries which are
supplied with the equipment or recommended by the
manufacturer.
1. Take the rechargeable battery pack out of the
handle (Fig. 2), pressing the pushlock buttons at
the side to do so.
2. Check that your mains voltage is the same as that
marked on the rating plate of the battery charger.
Plug the battery charger in the socket.
3. The green LED will come on. Insert the battery
pack in the battery charger. Now the red LED will
come on to indicate that the battery pack is being
charged. When the charging period is completed
after approx. 1 hour, the green LED will come on
again. The temperature of the battery pack may
rise during the charging operation. This is normal.
4. Remove the battery from the charger and pull out
the power plug.
If the battery pack fails to become charged, please
check
whether there is voltage at the socket-outlet
whether there is proper contact at the charging
contacts on the charger.
If the battery still fails to become charged, please
return
the charger
the battery pack
to our Customer Service Department.
To ensure that the battery pack provides long service,
you should take care to recharge it promptly. You
must recharge the battery pack when you notice that
the power of the cordless screwdriver drops.
Never fully discharge the battery pack. This will cause
it to develop a defect!
7.2 Torque setting (Fig. 4 / Item 1)
The cordless screwdriver is fitted with a mechanical
torque selector.
The torque for a specific size of screw is selected
with the set-collar (1). The correct torque depends on
several factors:
on the type and hardness of material in question
on the type and length screws used
on the requirements needing to be met by the
screwed joint.
The clutch disengages with a grating sound to
indicate when the set torque is reached.
Important! The tool must be at a standstill when
you set the torque with the setting ring.
7.3 Drilling (Fig. 4 / Item 1)
For drilling purposes, move the set-collar to the last
step „Drill“. In this setting the slip clutch is inactive.
The maximum torque is available in drilling mode.
7.4 Forward/Reverse switch (Fig. 5 / Item 3)
With the slide switch above the On/Off switch you
can select the direction of rotation of the battery-
powered drill/screwdriver and secure it against being
switched on accidentally. You can choose between
clockwise and anticlockwise rotation. To avoid
causing damage to the gearing it is advisable to
change the direction of rotation only when the tool is
at a standstill. The On/Off switch is blocked when the
slide switch is in centre position.
7.5 On/Off switch (Fig. 5 / Item 4)
Infinitely variable speed control is possible with the
On/Off switch. The further you press the switch, the
higher the speed of the battery-powered
drill/screwdriver.
7.6 Changing the tool (Fig. 6)
Important. Set the changeover switch (3) to its
centre position whenever you carry out any work (for
example changing the tool, maintenance work, etc.)
on the cordless screwdriver.
Open the chuck (2). The chuck opening (a) must
be large enough to hold the tool (drill bit or
screwdriver bit).
Select the suitable tool. Push the tool as far as
possible into the chuck opening (a).
Tighten the chuck (2) and then check that the
tool is secure.
7.7 Screwdriving
We recommend using self-centering screws (e.g.
Torx screws, recessed head screws) designed for
reliable working. Be sure to use a bit that matches
the screw in shape and size. Set the torque, as
described elsewhere in these operating instructions,
to suit the size of screw.
7.8 Switching from speed 1 – speed 2
(Fig. 4/Item 7)
You can work with a higher or lower speed depending
on the position of the selector switch. Change the
gear only when the drill is at a standstill. If you fail to
observe this point, the gearing may be damaged.
18
GB
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 18

7.9 Battery capacity indicator (Fig. 7/Item 9)
Press the battery capacity indicator switch (a). The
battery capacity indicator (9) indicates the charge
state of the battery on 3 colored LEDs.
All LEDs are lit:
The battery is fully charged.
The yellow and red LEDs are lit:
The battery has an adequate remaining charge.
Red LED:
The battery is empty, recharge the battery.
8. Cleaning, maintenance and ordering
of spare parts
Always remove the battery from the equipment before
starting any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts
of the equipment. Ensure that no water can seep
into the device.
8.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.3 Ordering replacement parts
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
10. Storage
Store the equipment and accessories out of children’s
reach in a dark and dry place at above freezing
temperature. The ideal storage temperature is
between 5 and 30 °C. Store the electric tool in its
original packaging.
19
GB
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 19

20
IT
“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso”
Portate cuffie antirumore.
L’effetto del rumore può causare la perdita dell’udito.
Mettete una maschera antipolvere.
Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non
lavorate materiale contenente amianto!
Indossate gli occhiali protettivi.
Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio
possono causare la perdita della vista.
Anleitung_ABS_18_SPK7:_ 05.01.2011 14:33 Uhr Seite 20
