Luxair LMT430SB Assembly instructions

Instructions d’installation et guide de l’usager
Installation Guide and User Manual
NOTE:
Installateur : Laisser ce guide au propriétaire. Propriétaire : conserver ce guide pour référence ultérieure
Installer: Leave this guide with the homeowner. Homeowner: keep this guide for future reference
IMPORTANT: Lire et conserver ces instructions. Read and save these instructions.
Modèle/Model: LMT430SB
190814

TABLE OF CONTENTS
1.IMPORTANT SAFETY PRECAUTIONS ......................................................................................3-4
2.INSTALLATION INSTRUCTIONS………………………………………………………………………………5,6,7,8,9-10
3.OPERATING THE HOOD ………………………………………………………………………………………………....10-11
4. MAINTENANCE …………………………………………………………………………………………………………………..11
5. WARRANTY…………………………………………………………………………………………………………………………12

1. IMPORTANT SAFETY PRECAUTIONS
READ AND SAVE THESE INSTRUCTIONS
CAUTION:
For residential use only. Do not use to exhaust hazardous or explosive materials and/or
vapors.
CAUTION:
Range hood may have very sharp edges; please wear protective gloves when installing,
cleaning or servicing the unit.
This appliance must be installed by a qualified technician. The manufacturer declines all
responsibility in case of failure to adhere to safety standards. Install this hood in accordance
with all the specified requirements.
WARNING
To reduce the risk of fire, electric shock, or injury to persons, observe the following:
Use this unit only in the manner intended by the manufacturer. If you have any questions,
contact the manufacturer.
Before servicing or cleaning the unit, switch power off at the service panel and lock the
service disconnecting means to prevent power from being switched on accidentally. If the
service disconnecting means cannot be locked, securely fasten a noticeable warning device,
such as a tag, to the service panel.
Installation work and electrical wiring must be done by qualified person(s) in accordance
with all applicable codes & standards, including Fire-rated construction.
Sufficient air is needed for proper combustion and exhausting of gases through the chimney
(chimney) of fuel burning equipment to prevent back-drafting.
Follow the heating equipment manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA), the American Society for
Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code
authorities.
When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.
Ducted fans must always be vented to the outdoors.
Do not make alterations to the original wiring.
Do not attempt to repair or replace any part of your hood unless it is specifically
recommended in this manual.
All other servicing should be referred to a qualified technician.

CAUTION:
To reduce risk of fire and to properly exhaust air, be sure to duct air outside - do not vent
exhaust air into spaces within walls, ceilings, attics, crawl spaces, or garages.
Automatically operated device - to reduce risk of injury disconnect from power supply
before servicing.
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
WARNING
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE
Never leave a range unattended.
Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on
low or medium setting.
Always turn hood ON when cooking at high heat or when flambéing food (i.e.
Crepes Suzette, Cherries Jubilee, Flambés etc… ).
Clean the unit’s surfaces frequently. Grease can accumulate on fan or filters.
Use proper pan size. Always use cookware appropriate for the size of the surface
element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS, IN THE EVENT OF A RANGE TOP GREASE FIRE,
OBSERVE THE FOLLOWING:
Smother flames with a close-fitting lid, cookie sheet, or metal tray, and then turn off the
burner.
If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.
Never pick up a flaming pan - you may BURN YOURSELF .
DO NOT USE WATER, including wet dishcloths or towels -a violent steam explosion will
result.
Use an extinguisher ONLY if:
a) You know you have a class ABC extinguisher, and you already know how to operate it.
b) The fire is small and contained in the area where it started.
c) The fire department has been called.
d) You can fight the fire with your back to an exit

2. INSTALLATION INSTRUCTIONS
TOOLS NEEDED TO INSTALL THE RANGE HOOD
Philips screwdriver
Hammer and flat blade screwdriver
Sheet metal sheers
Pair of pliers
Scissors (to cut duct tape)
Duct tape
Marker or pencil
Level
Measuring tape
BEFORE INSTALLING THE HOOD
For the most efficient airflow exhaust use a straight run or as few elbows as possible.
Vent unit to the outside only.
Two people are required for installation
Remove the range hood from the carton packaging and place on a flat surface for
assembly.
ELECTRIC REQUIREMENTS
CAUTION
This appliance should be properly grounded.
This hood must be power supplied 120 V, 60 Hz, and connected to an individual, properly
grounded circuit (3-prong outlet)
If the electrical supply does not meet above requirements, call a licensed electrician before
proceeding.
Route house wiring as close as possible to the installation location, in the ceiling or back
wall.
The hood must be connected to the house wiring in accordance with the local codes and
norms .

WALL FRAMING FOR ADEQUATE SUPPORT
THIS VENT HOOD IS HEAVY. ADEQUATE STRUCTURE AND SUPPORT MUST BE PROVIDED IN ALL
TYPES OF INSTALLATIONS. IF MOUNTING ON DRY WALL, THE HOOD MUST BE SECURE TO
VERTICAL STUDS IN THE WALL, OR TO A HORIZONTAL SUPPORT.
PREPARE THE INSTALLATION
For safety & optimum performance the vent hood must be installed above the cooking surface
at 26” minimum for an electric range and 30” for a gas cooking surface (If the instructions for
installation of the gas hob specify a greater distance, this has to be taken into account.)
The exhaust air must not be discharged into a chimney which is used for exhausting fumes from
other appliances burning gas or other fuels.
Determine the exact location of the vent hood. Mark
the location. Find the centerline of the cooktop.
Use a level to draw a vertical straight pencil line on the wall.
Plan the route for venting exhaust to the outdoors. Use the
shortest and straightest duct route possible. Long duct runs,
elbows and transitions will reduce the performance of the hood.
Use as few of them as possible. Larger ducting may
be required for longer duct runs.
Install a wall cap with damper or roof cap at the exterior
opening/wall. Join the wall or roof cap to the ductwork.
Connect round metal ductwork to cap and work back towards the hood
location. Use 2" metal foil duct tape to seal the joints.
Installation drawings
11½" To center of bracket holes
The minimum hood distance above cooktop must not be less than
30" for a gas range and 26” for an electric cooking surface.
Distances over 30" are at the installer and users discretion; providing
that ceiling height permit.
6"ROUND DUCT
ROOF CAP
DECORATIVE
CHIMNEY
6"
ROUND ELBOW
WALL CAP
HOOD
26” FOR AN ELECTRIC COOKING SURFACE
30" MINIMUM ABOVE FOR A GAS
COOKING SURFACE
11½" To
center of
bracket
holes
30” MINIMUM ABOVE
COOKING SURFACE FOR A
GAS RANGE, 26” FOR AN
ELECTRIC RANGE
STANDARD
36" HEIGHT
COOKTOP

ELECTRICAL INSTALLATION
WARNING
This range hood must be properly grounded. Turn off electrical power at service entrance before
wiring. Check to make sure that the electric chord is not in contact with thee sharp edges of the
appliance.
Improper grounding can result in a risk of electric shock. Consult a qualified electrician if the
grounding instructions are not completely understood, or if doubt exists as to whether the
appliance is properly grounded. Do not use an extension cord. If the power supply cord is too
short, have a qualified electrician install an outlet near the appliance.
This appliance must be grounded. In the event of an electrical short circuit, grounding reduces
the risk of electric shock by providing an escape wire for the electric current. This appliance is
equipped with a cord having a grounding wire with a grounding plug. The plug must be
plugged into an outlet that is properly installed and grounded.

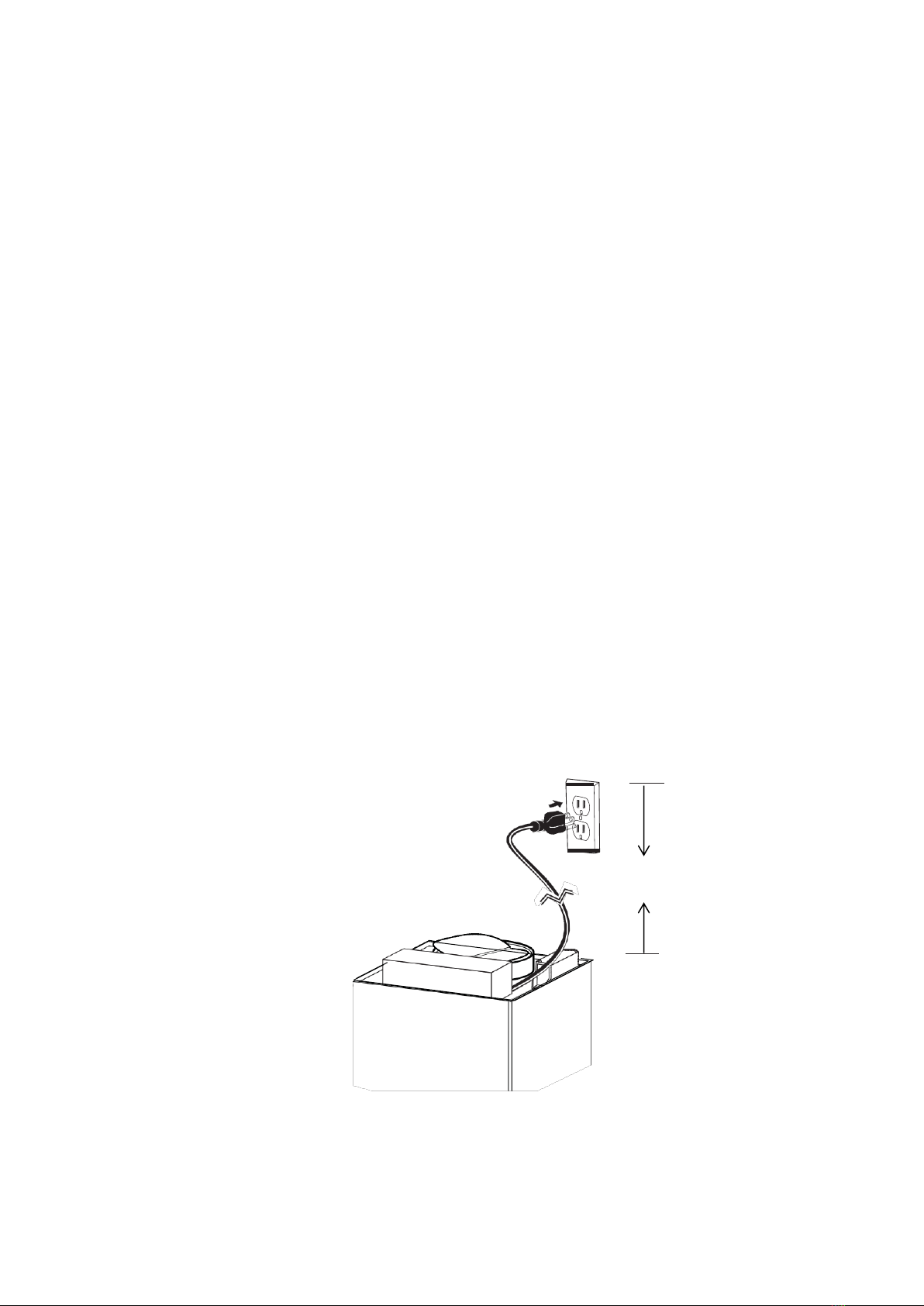

Set the electrical power supply within the space covered by the decorative chimney.
Position the outlet offset so that the power cord will not interfere with the round duct.
Make sure this does not interfere with a mounting bracket fastening area or with the
decorative chimney (where the chimney touches the wall)

INSTALL HOOD MOUNTING BRACKET
WARNING
WHEN CUTTING OR DRILLING INTO WALL, DO NOT DAMAGE ELECTRICAL WIRING AND OTHER HIDDEN
UTILITIES. WHEN BUILDING FRAMEWORK, ALWAYS FOLLOW ALL APPLICABLE CONSTRUCTION CODES
AND STANDARDS.
To construct wood wall framing that is flush with surface of wall studs, ensure that:
a) The framing is centered over installation location and is sturdy enough to support the
weight of the hood.
b) The height of the framing will allow the mounting bracket to be secured to the framing
within the dimensions shown.
After wall surface is finished, carefully center and level the hood mounting bracket, secure it
to wall framing with 3 no. 8 x 1½" mounting screws. Tight the screws completely.
IMPORTANT: Make sure that holes locations are leveled, and correctly centered by the vertical
centerline. (This installation instruction applies for concrete wall)
WARNING: 2 people are required to lift and position the hood onto the mounting screws.
INSTALL UPPER CHIMNEY MOUNTING BRACKET
Center the bracket over the hood location and place it flush with the ceiling. Make sure that
the slots of the upper chimney bracket point down. Use the upper chimney mounting bracket
as a template to mark the position of its screws. Drill both screw holes using a 5/16" drill bit.
Insert the included drywall anchors into the drilled holes (one per hole).
Secure the upper chimney bracket to the wall using 2 no. 8 x 1½" mounting screws. Make
sure that the bracket is tight against the wall.
38½-42½"
ABOVE COOKTOP

WARNING:
BE CAREFUL WHEN INSTALLING THE DECORATIVE CHIMNEY AND HOOD, THEY MAY HAVE SHARP
EDGES.
CAUTION:
DO NOT REMOVE THE PROTECTIVE PLASTIC FILM COVERING THE DECORATIVE CHIMNEY
INSTALLATION OF THE UNIT
Install 6" round adapter/damper on top of the hood using 4 no. 8 x 7/16" mounting screws.
Align the hood and center it above the hood mounting bracket. Gently lower the hood until it
securely engages the bracket.
With the hood hanging in place, drill through both holes located at the back of the hood using
a 5/16" drill bit (Fig. 2).
Insert the included drywall anchors into the drilled holes (one for each hole). Insert 2 no. 8 x
1¼" mounting screws in 2 washers, then insert into the drywall anchors. Verify that the hood is
centered and leveled. Tighten all screws completely.
Remove protective plastic film covering the lower chimney only.
If possible (when space is sufficient): Install the lower chimney bracket to the chimney using 2
no. 8 x 7/16" mounting screws, ensure that the slots point up (Fig. 3).
Carefully place both chimneys on top of the hood. NOTE: Slightly slide up the upper chimney to
avoid damaging it.
Slide a 6" metal round duct over the adapter/damper (Fig. 2). Use metal foil duct tape to seal
the joint.
Plug hood power cord into the outlet.
Slide up the upper chimney until it is aligned with its mounting bracket. The bracket must be
inside the chimney. Secure the upper chimney to its bracket using 2 no. 8 x 7/16" mounting
screws (Fig. 4 and 5).
Remove protective plastic film covering the upper chimney and the hood.
Fig.1
Fig.2
Fig.3
LOWER CHIMNEY MOUNTING BRACKET
BACK VIEW
LOWER CHIMNEY

3. OPERATING THE HOOD
SOFT TOUCH CONTROL
K4 K3 K2 K1
Timer/Power button (K1)
Press timer/Power button (K1) once to turn on the system.
Press “+” to activate the hood , press timer (K1) again and start power-off delay timer. Use
the plus “+” (K4) and minus “-“(K3) to set delay timer period (1 to 10 minutes). Once the set
time is terminated the hood will shut itself off. If you need to stop it before time elapses
simply press timer (K1) again.
Light (K2)
To turn the lights ON press light icon (K2) once and press again to turn OFF.
Blower/Speeds (K3 & K4)
The “+” (K4) button turns the blower on to three speeds settings ; lowest to strongest while the
“-“ (K3) goes from strongest to the lowest. Press the clock/timer (K1) once to turn the LCD screen on
and use speed button “-“ K3 to decrease and K4 “+” to increase speed until desired speed is
attained.
Low speed : used for light frying/boiling.
Medium speed: used for frying/wok cooking/heavy boiling.
High :used when grilling, intensive frying and wok cooking.
Fig.4
Fig.5
Upper
chimney
mounting
bracket
Lower
chimney
Upper chimney mounting
bracket-front view
Upper
chimney

TIME SETTING
This button is used to set time and time is displayed in 24 hour cycle. To set time, press the timer
button (K1) for 4 seconds. The first two digits will flash. Use the blower button “ –“ (K3) to
decrease and the “+” button (K4) to increase. Press the time/delay button (K1) again, the last two
digits will flash. Use the blower button “ –“ (K3) to decrease and the “+” button (K4) to increase.
Press the time/delay button (K1) again to confirm and exit time setting mode or wait 5 seconds
and it will automatically exit.
4. MAINTENANCE
SAFETY WARNING: NEVER PUT YOUR HAND INTO AREA HOUSING THE FAN
For optimal operation, clean range hood, surfaces and filter regularly. Regular care will help
preserve the appearance of the range hood.
CLEANING EXTERIOR SURFACES
Clean periodically with hot soapy water and clean cotton cloth. Do not use corrosive or abrasive
detergent, or steel wool/scoring pads, which will scratch and damage the stainless steel surface.
For heavier soil use liquid degrease brand cleaner. Use a stainless steel cleaner to clean the surface
of the hood. Avoid getting cleaning solution onto or into the control panel. Follow directions of the
stainless steel cleaner.
CAUTION
Use soft towel to wipe off the cleaning solution, gently rub off any stubborn spots. Use dry soft
towel to dry the hood. Always scrub lightly, with clean cotton cloth, and in the direction of the
grain.
Do not allow deposits to accumulate or remain on the hood. Do not use ordinary steel wool or
steel brushes. Small bits of steel may adhere to the surface and cause rusting.
Do not allow salt solutions, disinfectants, bleaches, or cleaning compounds to remain in contact
with stainless steel for extended periods. Many of these compounds contain chemicals, which
may be harmful. Rinse with water after exposure and wipe dry with a clean cloth.
CLEANING GREASE FILTER
The mesh filters are intended to filter out residue and grease from cooking and are required to be
kept clean. Filters should be cleaned after every 30 hours of use. Remove and clean by hand in
soapy water or using a dishwasher. Dry filters and re-install. Clean the filters in the dishwasher
using a non-phosphate detergent.

The use of detergent with phosphate may cause discoloration of the filters, but will affect their
performance. This discoloration is not covered by the warranty.
REPLACING FILTERS
Should filters wear out due to age and prolonged use, please contact your service /parts provider
for replacement filters.
NOTE: ALSO REPLACE DAMAGED FILTER THAT HAS PUNCTURED OR BROKEN MESH, BENT OR BROKEN
FRAME.
CLEANING STAINLESS STEEL SURFACE
Regularly wash surfaces with cloth or clean cloth soaked in warm water and mild soap or liquid
dish detergent. Always clean following the grain. Always rinse thoroughly with clear water (2-3
times) and wipe completely. Specially designed stainless steel Cleaner can also be used.
5. SERVICE AND WARRANTY
We warrant our hood against defects in materials and workmanship under ordinary residential use for
one year from the date of original retail purchase. This, in house, limited warranty, applies to any repair
and /or replacement parts.
This limited warranty is not subject to accident, misuse, neglect, fire or other external causes, alterations,
repair, or commercial use.
To contact our After Sales/Service Department: Monday through Friday 8h30 to 16h30 (Eastern Time)
AGI SERVICE
Tel: [phone].651.2534
Fax: [phone]
Web/E-mail: www.agiservice.ca

TABLE DES MATIERES
1. MESURES DE SÉCURITÉ IMPORTANTES .....................................................................13-14
2. INSTRUCTIONS D’INSTALLATION………………………………………….……..15,16,17,18,19
3. MODE D’EMPLOI…...…………………………………………………..……………….................20
4. ENTRETIEN…………………………………………………………………………………….…….21
5. SERVICE ET GARANTIE ..……..…………………………………………………………….…….21

1. MESURES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT
Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières
dangereuses ou explosives.
ATTENTION
Cette hotte peut avoir des bords très tranchants ; veuillez porter des gants de protection lors de
l'installation, du nettoyage ou de l'entretien de l'appareil.
Cet appareil doit être installé par un technicien qualifié. Le fabricant décline toute responsabilité
en cas de défaut de se conformer aux normes de sécurité. Installez cette hotte en respectant
toutes les exigences spécifiées.
AVERTISSEMENT
Afin de réduire les risques d’incendie, d’électrocution ou de blessures corporelles suivez les
directives suivantes :
N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des
questions, contactez le manufacturier à l’adresse ou au numéro de téléphone indiqué dans
la garantie.
Avant de réparer ou de nettoyer l’appareil, couper l’alimentation électrique en verrouillant
le panneau de distribution afin d’éviter sa remise en marche accidentelle. Si le panneau de
distribution ne peut être verrouillé, y fixer un avertissement en évidence, telle qu’une
étiquette de couleur vive.
Les travaux d’installation et de raccordement électrique doivent être effectués par une
personne qualifiée, conformément aux codes et aux standards de construction, incluant
ceux concernant la protection contre les incendies.
Une quantité d’air adéquate est requise afin d’assurer une bonne combustion et l’évacuation
des gaz par la cheminée (dans le cas des équipements alimentés au gaz) afin de prévenir les
retours de cheminée.
Conformez-vous aux instructions et aux standards de sécurité des manufacturiers
d’équipement de chauffage, tel qu’ils sont publiés par la National Fire Protection Assoc. (NFPA)
et l’American Society for Heating Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi
que les codes et standards locaux.
Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors
de la découpe ou du perçage du mur ou du plafond.
Les ventilateurs avec conduits doivent toujours évacuer l’air vers l’extérieur.
Ne faites pas de modifications au câblage d'origine.
N'essayez pas de réparer ou de remplacer n'importe quelle partie de votre hotte, sauf s'il est
spécifiquement recommandé dans ce manuel.
Toutes les autres réparations devraient être effectuées par un technicien qualifié.

AVERTISSEMENT
Afin de réduire les risques d’incendie, assurez-vous d’évacuer l’air à l’extérieur. Ne pas évacuer
l’air dans des espaces restreints comme l’intérieur des murs ou plafond ou dans le grenier, faux
plafond ou garage.
Dispositif automatique - pour réduire les risques de blessures débrancher l’appareil avant
d’effectuer l'entretien.
AVERTISSEMENT : AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS
DE MÉTAL
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :
Toujours mettre la hotte en marche lorsque vous cuisinez.
Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu vif.
Les débordements engendrent de la fumée et des déversements graisseux pouvant
s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.
Il est essentiel d’avoir la hotte en marche lorsque vous cuisinez à feu vif ou que vous
cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au poivre
flambés).
Nettoyez régulièrement la (les) roue(s) du ventilateur. Ne laissez pas la graisse
s’accumuler sur le ventilateur, les filtres ou les conduits d’évacuation.
Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d’ustensiles
appropriés à la dimension de la surface chauffante.
AVERTISSEMENT
AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN FEU DE CUISINIÈRE, SUIVEZ CES
DIRECTIVES :
Étouffez les flammes avec un couvercle hermétique, une tôle à biscuits ou un plateau
métallique et ensuite, éteindre le brûleur.
Si les flammes ne s’éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ LES
POMPIERS.
Ne prenez jamais une casserole en flamme dans vos mains. Vous pourriez vous brûler.
N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette mouillée, cela
pourrait occasionner une violente explosion de vapeur.
N’utilisez un extincteur QUE DANS LE CAS OÙ :
a) Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en connaissez le
fonctionnement.
b) L’incendie est petit et limité à l’endroit où il a débuté.
c) Les pompiers ont été avisés.

d) Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.
2. INSTRUCTIONS D’INSTALLATION
OUTILS NÉCESSAIRES POUR INSTALLER LA HOTTE
Tournevis Philips (tête étoilée)
Marteau et tournevis à tête plate
Pinces
Ciseaux à métal
Ciseaux (pour couper du ruban adhésif)
Ruban à conduit
Marqueur ou crayon
Niveau
Ruban à mesurer
AVANT D'INSTALLER LA HOTTE
Pour un échappement d'air plus efficace nous recommandons une installation le plus
rectiligne possible et d'utiliser aussi peu de coudes que possible.
Évacuez l'air à l'extérieur seulement. Ne pas évacuer l’air dans des espaces restreints
comme l’intérieur des murs ou plafond ou dans le grenier, faux plafond ou garage.
À cause du poids et de la dimension de la hotte, deux ou plusieurs personnes sont
nécessaire pour déplacer et installer la hotte de façon sécuritaire.
Retirer la hotte de son emballage et la déposer sur une surface plane pour l'assemblage.
AVERTISSEMENT
Cet appareil doit être correctement mis à la terre.
Cette hotte doit être branchée dans une prise de courant à 3 brins correctement installée
et mise à la terre.
Si l'alimentation électrique ne répond pas aux exigences, consultez un électricien avant de
continuer.
Le câblage électrique doit être le plus près possible de l'emplacement d'installation, dans
le plafond ou le mur arrière.
La hotte doit être raccordée au câblage électrique de la maison conformément aux normes
et codes locaux.
MUR ENCADRANT UN APPUI SUFFISANT
CETTE HOTTE EST LOURDE. UNE STRUCTURE ET UN SUPPORT ADÉQUATS DOIVENT ÊTRE PRÉVUS POUR
TOUS LES TYPES D’INSTALLATION. EN CAS DE MONTAGE SUR CLOISON SÈCHE (GYPSE) LA HOTTE DOIT ÊTRE
SÉCURISÉE PAR DES SOLIVES VERTICALES DANS LE MUR OU PAR UN SUPPORT HORIZONTAL.

PRÉPARATION
Pour une utilisation à l’intérieur seulement.
Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières
dangereuses ou explosives.
Pour une meilleure évacuation des odeurs de cuisson, la distance minimale recommandée
au-dessus de la surface de cuisson est de 30 "pour une surface au gaz et de 26"pour une
surface électrique.
CAPUCHON DE TOIT
Déterminer l'emplacement exact de la hotte. Marquer l'emplacement. Trouver l'axe central en
ligne avec la surface de cuisson. Utilisez un niveau pour tracer une ligne droite verticale sur le
mur.
Planifier le circuit d'évacuation vers l'extérieur. Planifier le parcours le plus court et le plus
rectiligne possible et utiliser aussi peu de coudes que possible. Trop de coudes et de transitions
réduiront la performance de la hotte. Des conduits plus grands peuvent être nécessaires lors
d’une canalisation plus longue.
Installer un capuchon de toit ou de mur. Relier le conduit de métal au capuchon, puis
acheminer le conduit jusqu’à l’emplacement de la hotte. Sceller les joints avec du ruban
adhésif de métal de 2 po de largeur.
SCHÉMAS D'INSTALLATION
11½" au centre des trous du support
La distance minimale de la hotte au-dessus de la table de cuisson
ne doit pas être inférieure à 30" pour une surface au gaz et de 26"
pour une surface électrique.
Une distance de plus de 30" est à la discrétion de l'installateur et
utilisateur ; à condition que la hauteur du plafond le permette.
CONDUIT ROND DE 6 PO
CHEMINÉE DECORATIVE
CAPUCHON MURAL
INSTALLATION MINIMUM 30 " AU-DESSUS DE
LA SURFACE DE CUISSON AU GAZ ET
26"DE LA SURFACE ÉLÉLECTRIQUE
COUDE ROND DE 6 PO
HOTTE
11½ PO AU
CENTRE DES
TROUS DU
SUPPORT
INSTALLATION
MINIMUM
30"AU-DESSUS DE LA
SURFACE DE
CUISSON AU GAZ ET
26"DE LA SURFACE
ÉLECTRIQUE
CUISINIÈRE
STANDARD DE
36 PO DE
HAUTEUR

INSTALLATION ÉLECTRIQUE
AVERTISSEMENT
LE RACCORDEMENT ÉLECTRIQUE DOIT ÊTRE EFFECTUÉ PAR DU PERSONNEL QUALIFIÉ EN RESPECTANT LES
NORMES ET RÈGLEMENTS EN VIGUEUR. CET APPAREIL DOIT ÊTRE RELIÉ À UNE MISE À LA TERRE. AVANT
D’EFFECTUER LE BRANCHEMENT, COUPEZ L’ALIMENTATION ÉLECTRIQUE DEPUIS LE TABLEAU DE
DISTRIBUTION PRINCIPAL.
UN MAUVAIS BRANCHEMENT PEUT ENTRAÎNER UN RISQUE D’ÉLECTROCUTION. CONSULTEZ UN
ÉLECTRICIEN SI LES INSTRUCTIONS DE MISE À LA TERRE NE SONT PAS TOUT À FAIT COMPRÉHENSIBLES OU
SI UN DOUTE PERSISTE QUANT À SAVOIR SI L’APPAREIL EST CORRECTEMENT RELIÉ À LA TERRE. NE PAS
UTILISER DE RALLONGE ÉLECTRIQUE. SI LE CORDON D’ALIMENTATION EST TROP COURT, DEMANDEZ À UN
ÉLECTRICIEN D’INSTALLER UNE PRISE DE COURANT PRÈS DE L’APPAREIL.
Cet appareil doit être relié à une mise à la terre. En cas de court-circuit électrique, la mise à la
terre réduit le risque d’électrocution en fournissant un câble d’évacuation du courant. Cet
appareil est muni d’un cordon équipé d’un câble de mise à la terre avec fiche de mise à la
terre. La fiche doit être branchée dans une prise de courant correctement installée et mise à la
terre.
Installez l’alimentation électrique dans l’espace qui sera couvert par La cheminée décorative.
Placez la prise de façon désaxée et à une distance maximale de 33 7/16 po de l’endroit où le fil
sort de la hotte (voir l’illustration ci-contre). S’assurer qu’elle n’interfère pas avec
l’emplacement de fixation d’un support de montage ou avec la cheminée décorative (à
l’endroit où elle touche le mur).
33 7/16 Maximum

Montants
Cadre derrière le mur
38½-42½"au-dessus de
la surface de cuisson
INSTALLATION DU SUPPORT DE MONTAGE DE LA HOTTE
AVERTISSEMENT
VEILLEZ À NE PAS ENDOMMAGER LE CÂBLAGE ÉLECTRIQUE OU D’AUTRES ÉQUIPEMENTS NON
APPARENTS LORS DE LA DÉCOUPE OU DU PERÇAGE DU MUR OU DU PLAFOND. LORS DE LA
CONSTRUCTION DE LA CHARPENTE, TOUJOURS SUIVRE LES CODES ET STANDARDS DE CONSTRUCTION
EN VIGUEUR.
Vous devez construire un cadre mural en bois encastré entre les montants de la surface.
Veuillez vous assurer que :
a) Le cadre est bien centré au-dessus de
l’emplacement prévu et qu’il est
suffisamment solide pour supporter
le poids de la hotte.
b) La hauteur du cadre permettra au support
de montage d’y être bien fixé.Respectez les
dimensions indiquées.
Après la finition du mur, centrer et mettre au niveau le
support de montage de la hotte, puis le fixer au cadre
mural à l’aide de 3 vis de montage n° 8 x 1½ po fournies.
Serrez les vis entièrement.
IMPORTANT
Assurez-vous que les emplacements des trous sont au niveau et correctement centrés par
rapport à l'axe central vertical.
AVERTISSEMENT
2 personnes sont nécessaires pour lever et positionner la hotte.
INSTALLATION DU SUPPORT DE MONTAGE DE LA CHEMINÉE DÉCORATIVE SUPÉRIEURE
Centrez le support de montage au-dessus de
l’emplacement prévu, puis l’installer contre
le plafond.
Assurez-vous que les fentes du support de montage
soient positionnées vers le bas.
Utilisez le support de montage comme gabarit pour
noter la position des vis.
Percez deux trous à l’aide d’une mèche de 5/16 po. Insérer les ancrages
dans les trous percés (un pour chaque trou).
Fixez le support de montage de la cheminée décorative au mur à l’aide de
2 vis n° 8 x 1½ po. S’assurer que le support est bien appuyé contre le mur.

AVERTISSEMENT
SOYEZ PRUDENTS LORS DE L’INSTALLATION DU CONDUIT DÉCORATIF ET DE LA HOTTE, IL POURRAIT Y
AVOIR DES ARÊTES VIVES.
ATTENTION
À CE STADE-CI, NE PAS RETIRER LE FILM PROTECTEUR DE PLASTIQUE RECOUVRANT LA CHEMINÉE
DÉCORATIVE (SUPÉRIEUR ET INFÉRIEUR) ET LA HOTTE.
Installer l’adaptateur/ le clapet de 6 po rond sur le dessus de la hotte à l’aide de 4 vis de montage
n° 8 x 7/16 po.
Aligner la hotte et la centrer au-dessus de son support de montage. Abaisser doucement la hotte
jusqu’à ce qu’elle s’accroche au support.
Une fois la hotte en place, percer à travers les 2 trous (situés au du dos de la hotte) (Fig. 2) à l’aide
d’une mèche de 5/16 po.
Insérer les ancrages fournis dans les trous percés (un pour chaque). Insérer les 2 vis de montage n°
8 x 1¼ po dans les 2 rondelles d’arrêt, puis les visser dans les ancrages. Assurez-vous que la hotte
est centrée et au niveau. Serrer complètement toutes les vis.
Retirer le film protecteur de plastique recouvrant la cheminée décorative inférieure.
Si possible (lorsque l’espace le permet) : Assembler le support de montage de la cheminée
décorative supérieure à celui-ci à l’aide de 2 vis de montage n° 8 x 7/16 po en vous assurant que les
fentes soient placées vers le haut (Fig. 3).
Placer avec soin (déposer, ne pas glisser) les deux cheminées sur le dessus la hotte. NOTE :
Remonter légèrement le conduit supérieur afin d’éviter de l’endommager.
Glisser un conduit de 6 po rond en métal par-dessus l’adaptateur/ le clapet (Fig. 2). Sceller
hermétiquement le joint à l’aide de ruban adhésif de métal.
Brancher le cordon d’alimentation de la hotte dans la prise.
Soulever la cheminée supérieure jusqu’au niveau de son support de montage. Cette dernière doit
être à l’intérieur du conduit.
Fixer la cheminée supérieure au support à l’aide de 2 vis de montage n° 8 x 7/16 po (Fig. 4 et 5).
Retirer le film protecteur de plastique recouvrant la cheminée décorative supérieure et la hotte.
DE LA CHEMINÉE SUPÉRIEURE
CLAPET
CLAPET
DE LA CHEMINÉE
DÉCORATIVE
SUPÉRIEURE
CHEMINÉE
DÉCORATIVE
INFÉRIEURE
DE LA CHEMINÉE DÉCORATIVE SUPÉRIEURE
CHEMINÉE
DÉCORATIVE
SUPÉRIEURE
