Madeli Illusion MC-IL2030-RM-04-L00-XX User manual

Specifications, Installation and User’s Guide
Spécifications et Guide d’installation et d’utilisation
This instruction guide contains important information on how to install, operate and maintain Illusion™ mirrors.
Read carefully and save for future.
Ce guide d’instructions contient des informations importantes sur l'installation, l'utilisation et l’entretien des miroirs Illusion™.
Lire attentivement et conserver pour référence ultérieure.
Models / Modèles
• MC-IL3030-RM-04-R00-XX
• MC-IL2030-RM-04-L00-XX
• MC-IL3036-RM-04-L00-XX
• MC-IL2030-RM-04-R00-XX
• MC-IL3036-RM-04-R00-XX
• MC-IL2036-RM-04-L00-XX
• MC-IL3636L-RM-04-L24-XX
• MC-IL2036-RM-04-R00-XX
• MC-IL3636R-RM-04-R24-XX
• MC-IL2430-RM-04-L00-XX
• MC-IL4836D-RM-04-000-XX
• MC-IL2430-RM-04-R00-XX
• MC-IL4836C-RM-04-000-XX
• MC-IL2436-RM-04-L00-XX
• MC-IL6036D-RM-04-000-XX
• MC-IL2436-RM-04-R00-XX
• MC-IL6036C-RM-04-000-XX
• MC-IL3030-RM-04-L00-XX
• MC-IL7236D-RM-04-000-XX
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
ILLUSION
All Rights Reserved - 2022 Rev. 03/21/22
Recessed Mount
Montage encastré
WARNING Electrical connections to the cabinets must be made by a licensed electrician and
must comply with the National Electric Code. The cabinets must be wired to a Class A 120VAC 20A
GFCI (Ground Fault Circuit Interrupter) if used in bathrooms and any other locations as required by
the National Electric Code. Read all instructions carefully before using.
AVERTISSEMENT Les Branchements électriques doivent être faits par un électricien agréé
et doivent être conformes au Code national de l'électricité et du bâtiment. Ces armoires doivent être
branchées à un disjoncteur de classe A 120VCA 20A (disjoncteur de fuite à la terre) si elle sont
installées dans des salles de bain et dans tout autre emplacement tel que requis par le Code national
de l'électricité et du bâtiment. Lisez attentivement toutes les instructions avant l'utilisation.
01

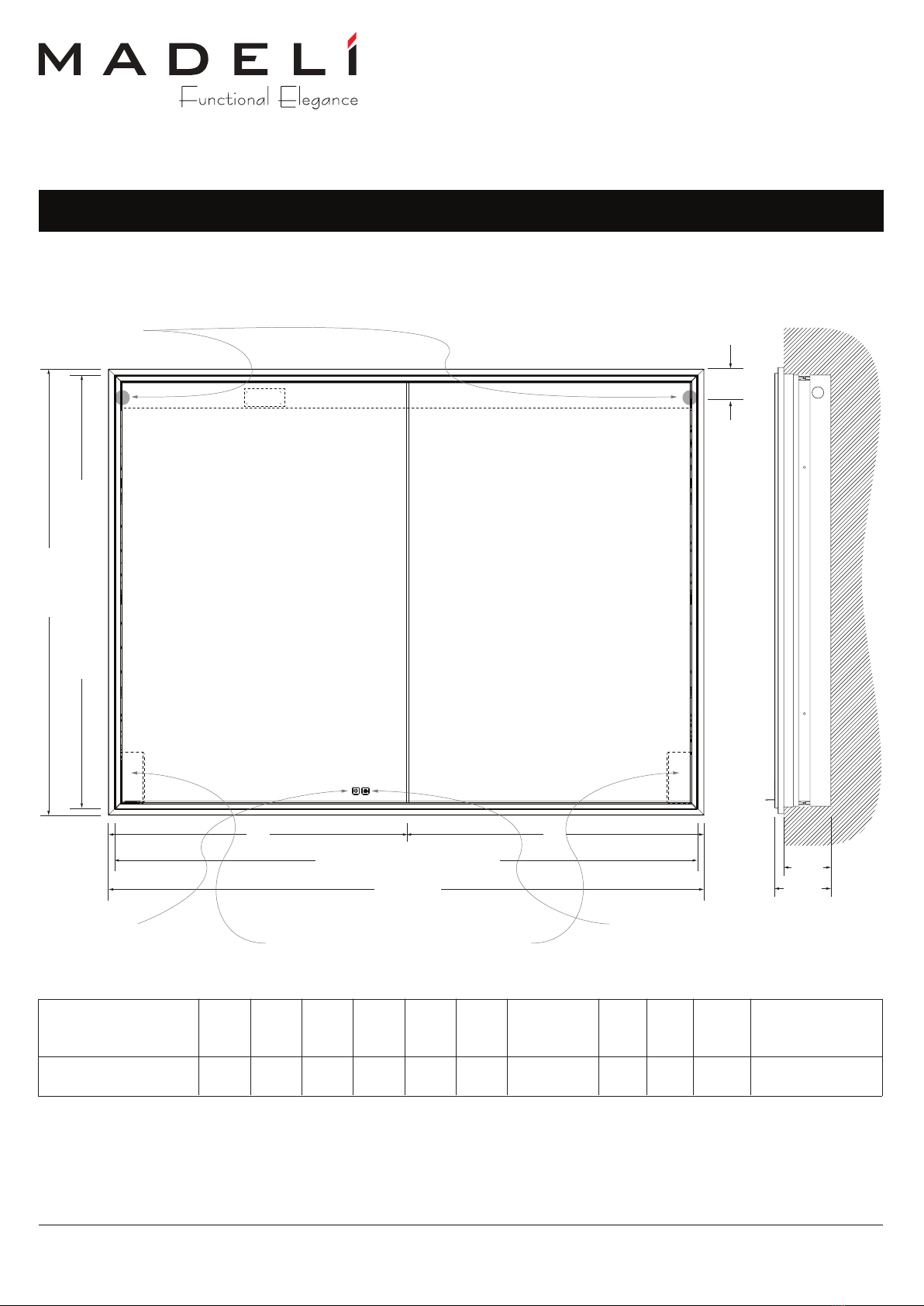

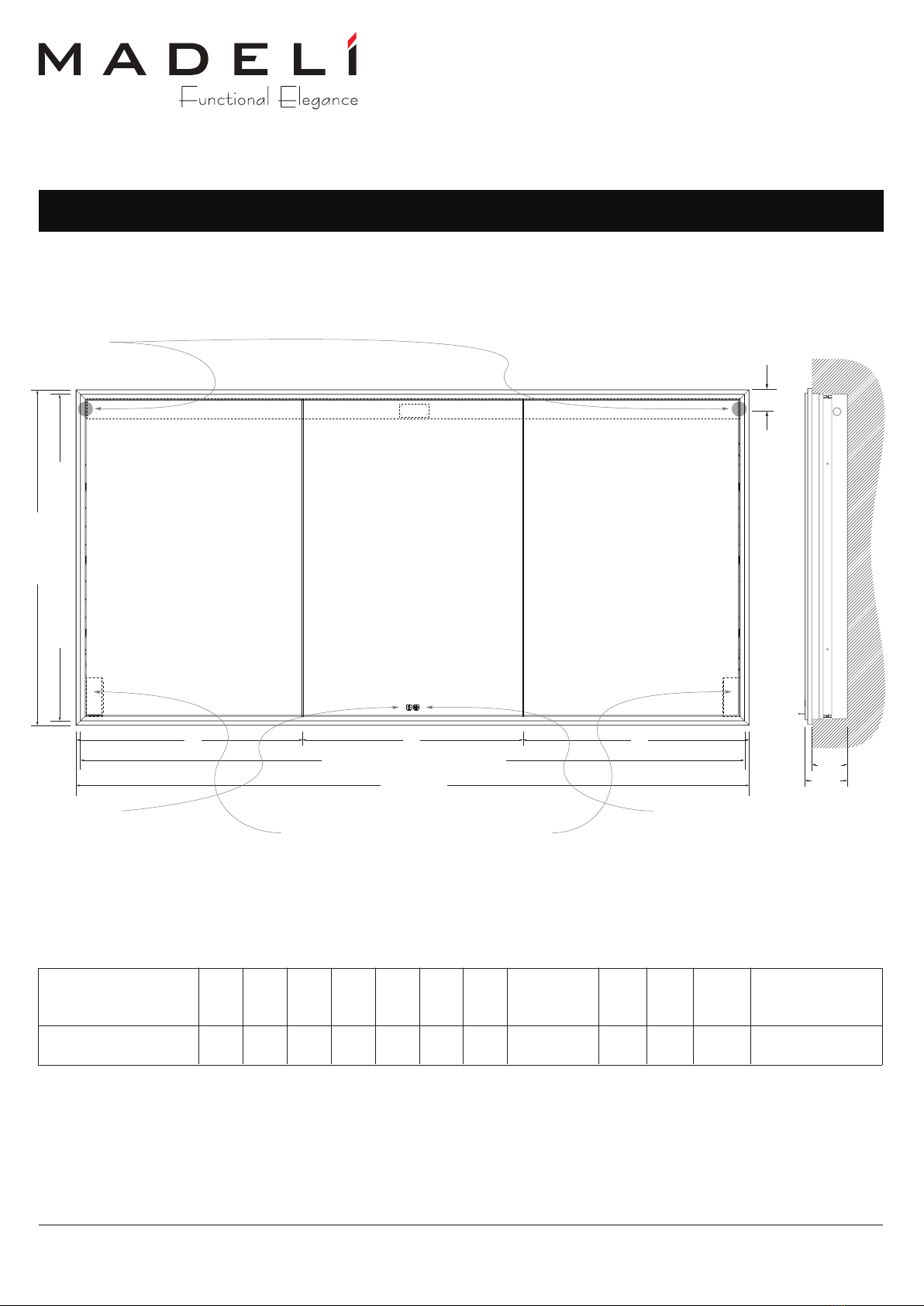

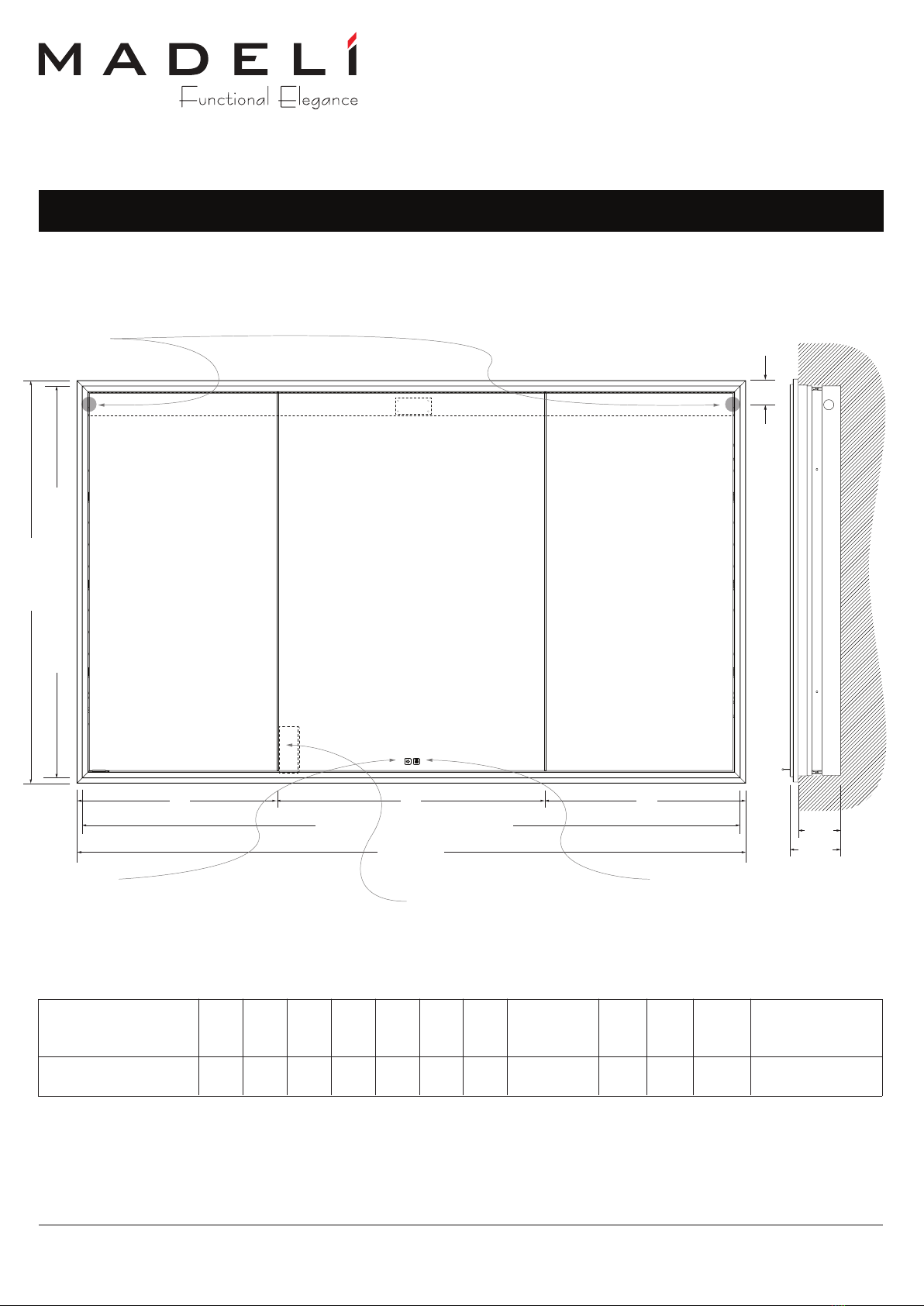

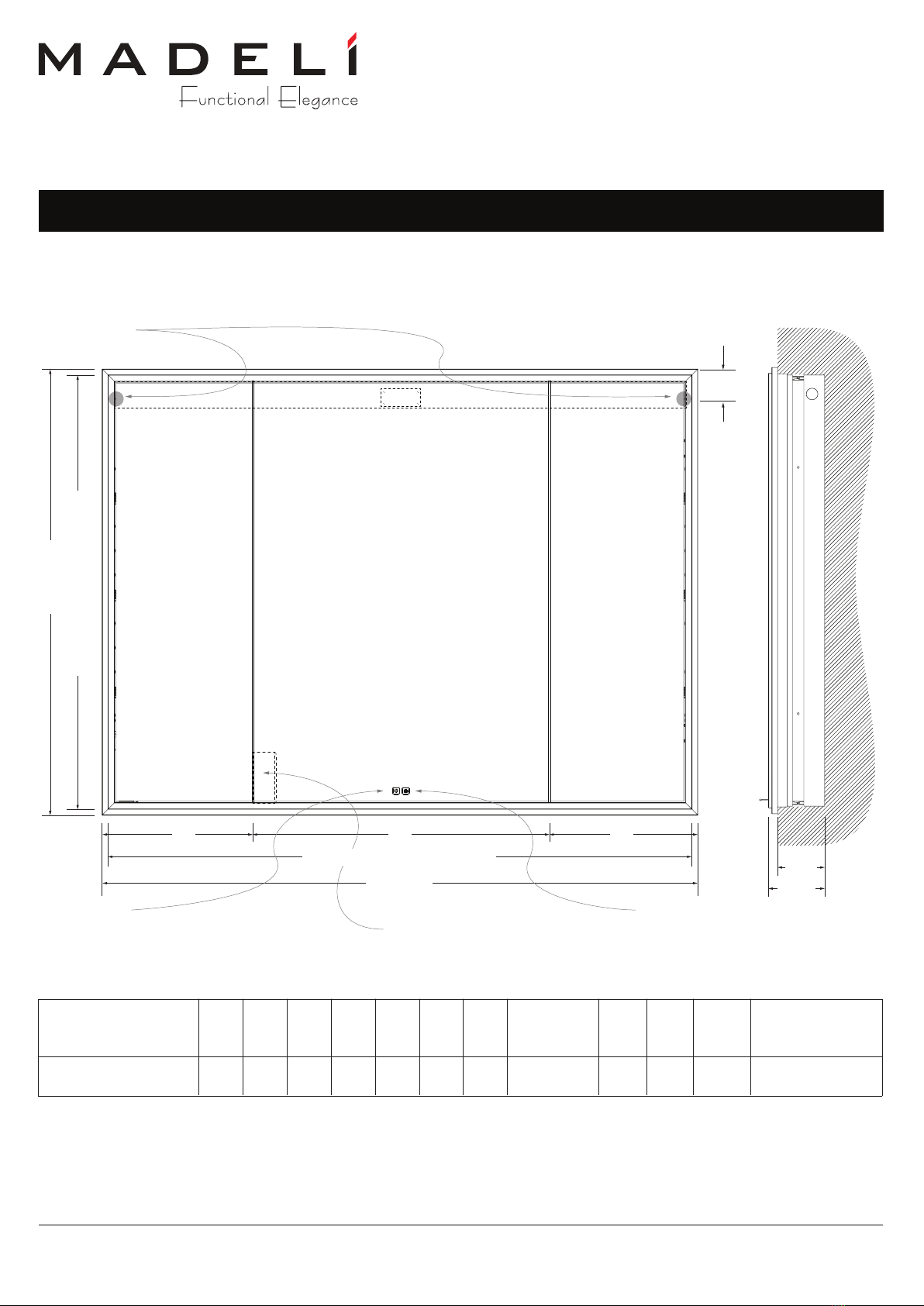

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Table of Contents / Table des matières
All Rights Reserved - 2022 Rev. 03/21/22
02
Warnings / Advertissements .............................................................................................................. 3
Maintenance / Entretien ..................................................................................................................... 5
Features / Caractéristiques ................................................................................................................ 5
User’s Guide / Guide d’utilisation ....................................................................................................... 6
Specifications / Spécifications............................................................................................................. 7

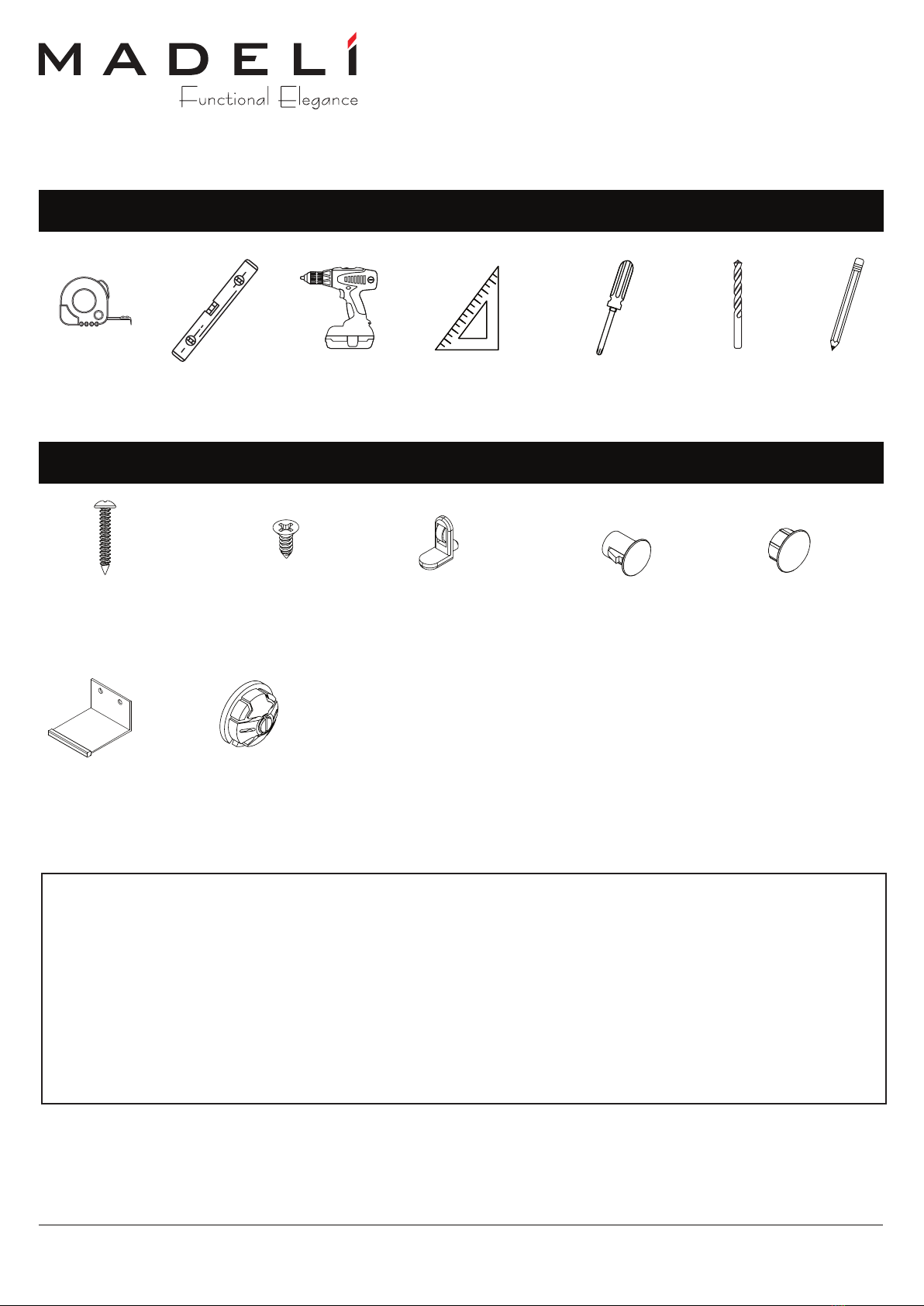

Tools and Materials / Outils et Matériaux .......................................................................................... 14
Hardware Bag / Quincaillerie .............................................................................................................14

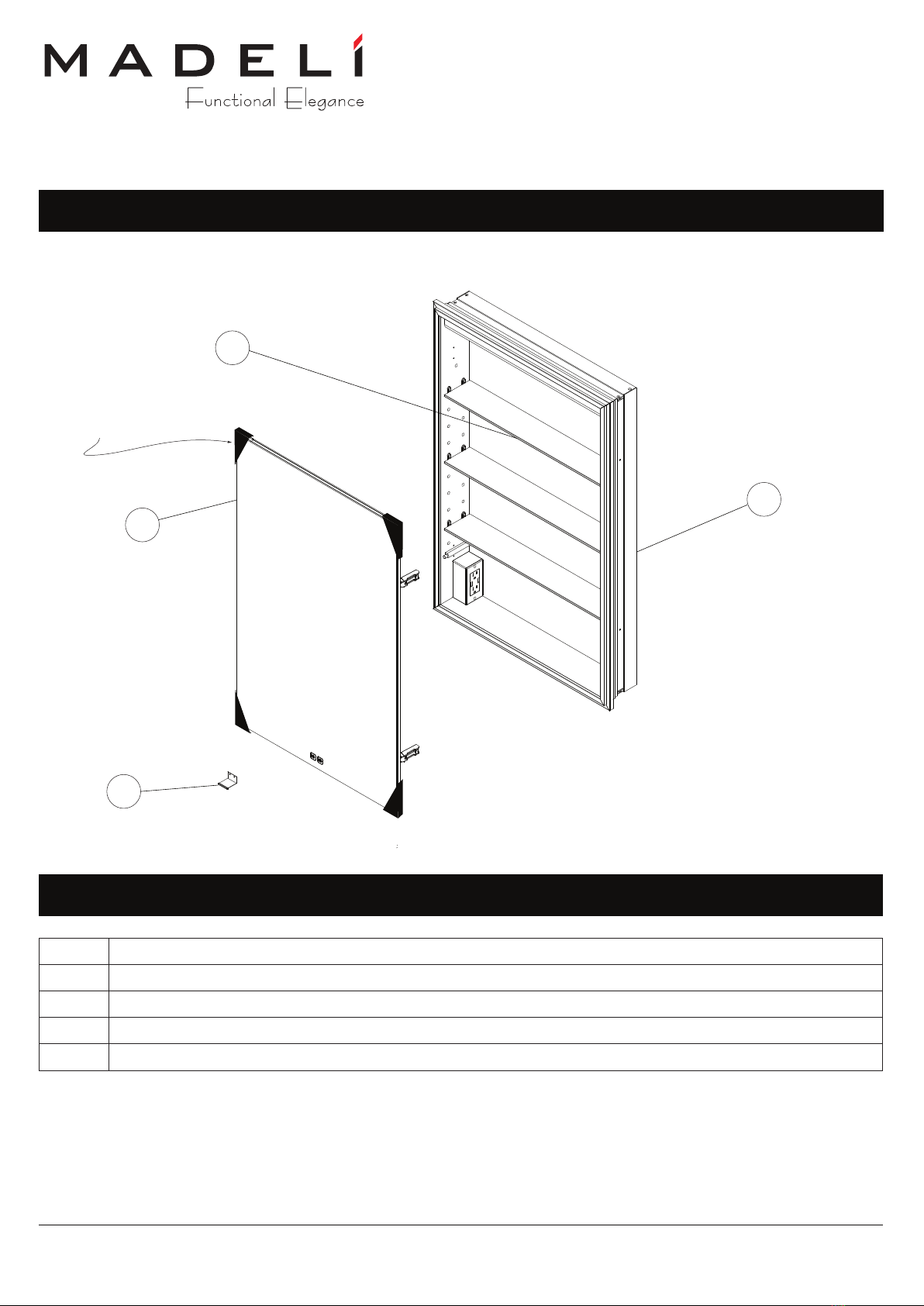

Part list / Liste des pièces ..................................................................................................................15

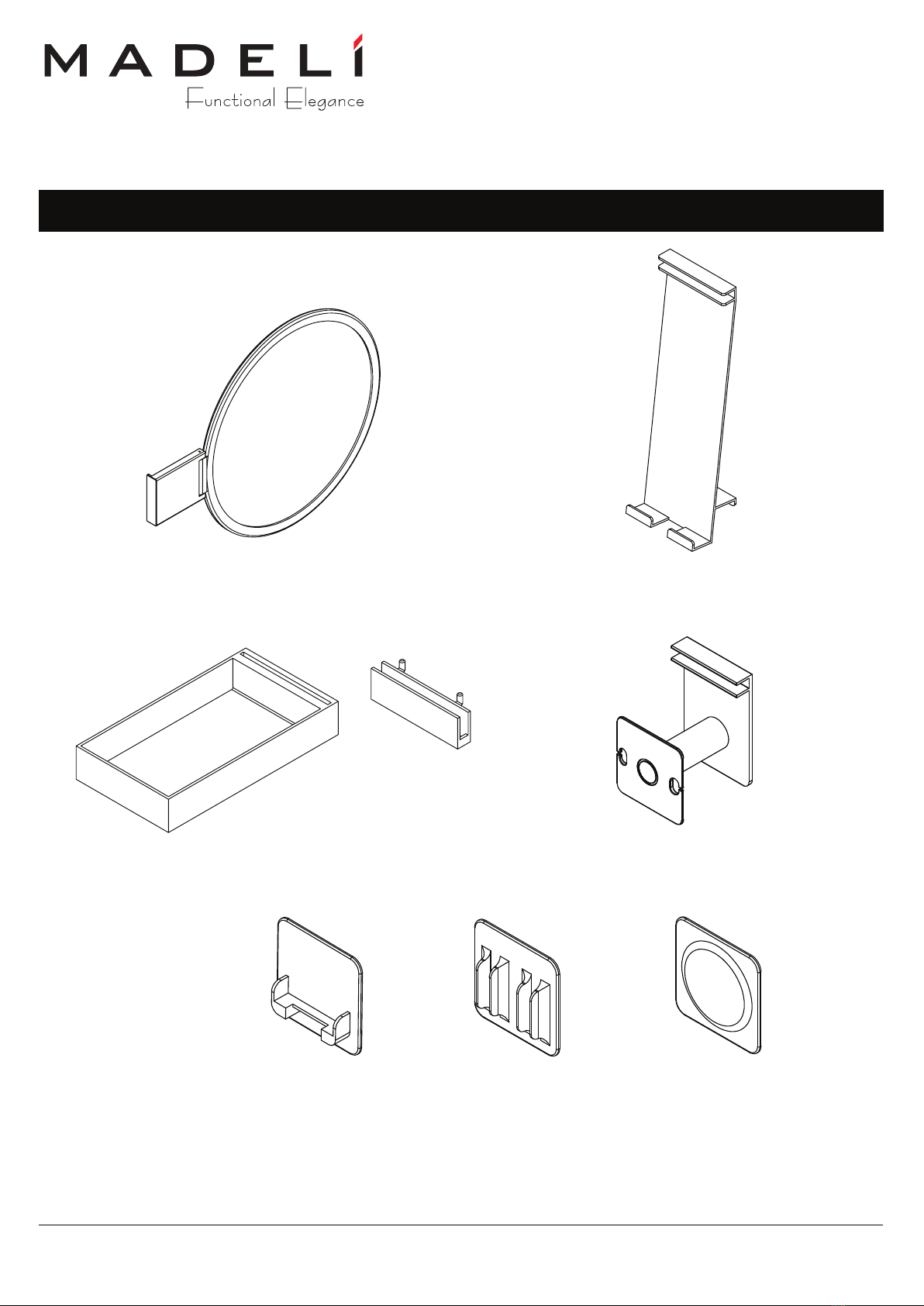

Accessories / Accessoires..................................................................................................................16
Unpacking / Déballage .......................................................................................................................17
Recessed Mounting / Montage encastré ...........................................................................................18
Electrical Connection / Branchement électrique ................................................................................23
Hinge Adjustment / Ajustement de la charnière .................................................................................26
Shelves Installation / Installation des étagères ..................................................................................27
Accessory Installation / Installation d'accessoires .............................................................................28
Exploded View / Vue éclatée..............................................................................................................31
Master Part List / Liste principale des pièces.....................................................................................32
Warranty / Garantie............................................................................................................................33
Page / Page

Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
All Rights Reserved - 2022 Rev. 03/21/22
03
Warnings / Avertissements
IMPORTANT SAFETY INSTRUCTIONS
Always take basic precautions when operating. Including the following:
READ ALL INSTRUCTIONS BEFORE USING
DANGER! Risk of personal injury. To avoid possible electrical shock:
● Turn off electricity at the circuit breaker before starting installation and during maintenance.
● DO NOT spray liquid cleaners on the electrical box or outlets.
WARNING! To reduce the risk of burns, fire, electric shock, or injury:
● Close supervision is necessary when this mirrored cabinet is used by or near children,
invalids, or disabled persons.
● Use only for its intended use as described in these instructions.
● Do not use attachments not recommended by the manufacturer.
● Maximum shelf capacity is 3 lbs.
● Cabinets must be properly grounded.
● All local electrical and building codes must be observed.
● Cabinets must be installed by a licensed electrician.
● This fixture is for indoor use only and constructed for recessed mounting.
● This fixture is not made to be used in shower or steambath areas.
● Do not store liquid next to electrical outlet.
DO NOT LEAN ON OR USE ANY SHELF FOR SUPPORT.
WARNING Electrical connections to the cabinets must be made by a licensed electrician and
must comply with the National Electric Code. The cabinets must be wired to a Class A 120VAC 20A
GFCI (Ground Fault Circuit Interrupter) if used in bathrooms and any other locations as required by
the National Electric Code. Read all instructions carefully before using.

Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
04
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Warnings / Avertissements
AVERTISSEMENT Les Branchements électriques doivent être faits par un électricien agréé
et doivent être conformes au Code national de l'électricité et du bâtiment. Ces armoires doivent être
branchées à un disjoncteur de classe A 120VCA 20A (disjoncteur de fuite à la terre) si elle sont
installées dans des salles de bain et dans tout autre emplacement tel que requis par le Code national
de l'électricité et du bâtiment. Lisez attentivement toutes les instructions avant l'utilisation.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Prenez toujours les précautions de base lors de l'utilisation de cette armoire.
LISEZ TOUTES LES INSTRUCTIONS AVANT L’UTILISATION
DANGER! Risque de blessures corporelles. Pour éviter un éventuel choc électrique:
● Coupez l'électricité au disjoncteur avant de commencer l'installation et pendant l'entretien.
● NE PAS vaporiser de nettoyants liquides sur le boîtier électrique ou les prises.
AVERTISSEMENT! Pour réduire le risque de brûlures, d'incendie, de choc électrique ou
de blessure,
● Une surveillance étroite est nécessaire lorsque cette armoire est utilisée par ou à
proximité d'enfants d’invalides ou invalides.
● N'utilisez cette armoire que pour l'usage auquel il est destiné, tel que décrit dans ces
instructions.
● N'utilisez pas d'accessoires non recommandés par le fabricant.
● La capacité maximale des étagère est de 1,5 kg.
● Cette armoire doit être correctement misé à la terre.
● Tous les codes électriques et de construction locaux doivent être respectés.
● Cette armoire doit être installée par un électricien agréé.
● Cette armoire est destinée à une utilisation en intérieur uniquement et conçué pour un
montage encastré.
● Cette armoire n'est pas conçue pour être utilisée dans les zones de douche ou de bain de
vapeur.
● Ne mettez pas de liquide à côté de la prise électrique.
NE PAS S'APPUYER OU UTILISER LES ÉTAGÈRES COMME SUPPORT.

Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
All Rights Reserved - 2022 Rev. 03/21/22
05
Features / Caractéristiques
Maintenance / Entretien
Do not use abrasive cleansers, or ammonia or
vinegar based cleaners on any metal parts or glass
areas.
Use only damp cloth with 50/50 water/isopropyl
acohol sprayed on cloth, not the mirror for proper
cleaning.
Ne pas utiliser de nettoyants abrasifs ou à base
d'ammoniaque ou de vinaigre sur les parties
métalliques ou sur les surfaces du miroir.
Utilisez uniquement un chiffon humide imbibé d'un
mélange 50/50 d'eau et d'alcool isopropylique pour un
nettoyage adéquat.
• Unibody Construction
• Two light modes: Warm 2700 kelvin light
mood or daylight 4000 kelvin task lighting
• Perimeter lighting in 3 direction:
Frontal/Side/Interior
• Defogger(s)
• Built-in Dimmer
• Built-in Digital Memory to save settings
• 3 Starfire Ultra Clear adjustable glass
shelve per compartment
• Hafele 110° hinges adjustable in 3
directions
• Door Opening: Push-to-Open Touch latch
or Handle provided.
• Construction monocoque
• Deux modes d'éclairage: 2700 kelvin pour
ambiance chaleureuse, ou 4000 kelvin pour
maquillage.
• Éclairage périmétrique dans 3 directions:
Frontal/Côté/Intérieur
• Désembueur(s)
• Gradateur intégré
• Mémoire numérique intégrée pour enregistrer
les paramètres
• Étagères réglables en verre "Starfire Ultra
Clear"
• Charnières Hafele 110° réglables dans 3
directions
• Ouverture de la porte: Loquet à ressort, ou si
préféré, une poignée fournie à monter.
WARNING Electrical connections to the cabinets must be made by a licensed electrician and
must comply with the National Electric Code. The cabinets must be wired to a Class A 120VAC 20A
GFCI (Ground Fault Circuit Interrupter) if used in bathrooms and any other locations as required by
the National Electric Code. Read all instructions carefully before using.
AVERTISSEMENT Les Branchements électriques doivent être faits par un électricien agréé
et doivent être conformes au Code national de l'électricité et du bâtiment. Ces armoires doivent être
branchées à un disjoncteur de classe A 120VCA 20A (disjoncteur de fuite à la terre) si elle sont
installées dans des salles de bain et dans tout autre emplacement tel que requis par le Code national
de l'électricité et du bâtiment. Lisez attentivement toutes les instructions avant l'utilisation.

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
User’s Guide
Specifications / Spécifications
Guide de l'utilisateur
All Rights Reserved - 2022 Rev. 03/21/22
06
Light
Switch
Window
Defogger
Switch
Window
fenêtre de
l’interrupteur
d'éclairage
la fenêtre de
l’interrupteur
du désembueur
Operating LumenTouch™ Light and Dimmer
1. Touch the light switch window to activate it if it is not blue.
2. Touch light switch window to turn the light on or off. The light is on if the window is white and off if the window is blue.
3. With the window white, touch and hold the window to increase or dim the brightness to your preferred task level.
The brightness level will be saved and come back to the same intensity when the light is cycled on and off.
4. With the window white, double tap to toggle between 2700 and 4000 kelvin.
5. With the light switch window blue (light off), touch and hold the window to turn the switch window light off for
complete darkness.
Operating the defogger
1. Touch the defogger switch window to activate the switch. The window turns blue.
2. Touch the defogger switch window to turn the defogger on or off. The defogger is on if the window is white and
off if the window is blue.
3. With the defogger switch window blue (defogger off), touch and hold the window to turn the switch window light off
for complete darkness.
To keep the mirrored cabinet fog free, turn defogger on before using the shower.
READ ALL INSTRUCTIONS CAREFULLY BEFORE USING.
Fonctionnement de l’éclairage et du gradateur “LumenTouch™”
1. Touchez la fenêtre de l’interrupteur d'éclairage pour l’activer si elle n’est pas bleue.
2. Touchez la fenêtre pour allumer ou éteindre la lumière. La lumière est allumée si la fenêtre est blanche et éteinte si
la fenêtre est bleue.
3. Quand la fenêtre est blanche, touchez et maintenez le doigt sur la fenêtre pour augmenter ou diminuer la
luminosité selon vos préférences. La luminosité sera sauvegardée et reviendra à la même intensité quand la
lumière sera éteinte et allumée de nouveau.
4. Quand la fenêtre est blanche, tapez la fenêtre deux fois pour changer l'éclairage entre 2700 et 4000 kelvin.
5. Quand la fenêtre est bleue (lumière éteinte), touchez et maintenez le doigt sur la fenêtre pour éteindre la lumière
de l'interrupteur pour une obscurité totale.
Fonctionnement de désembueur
1. Touchez la fenêtre de l’interrupteur du désembueur pour l’activer. La fenêtre devient bleue.
2. Touchez la fenêtre pour allumer ou éteindre le désembueur. Le désembueur est allumé si la fenêtre est blanche et
éteint si la fenêtre est bleue.
3. Quand la fenêtre est bleue (désembueur éteint), touchez et maintenez la fenêtre pour éteindre la lumière de
l'interrupteur pour une obscurité totale.
Pour garder l'armoire sans buée, activez le désembueur avant d'utiliser la douche.
LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS AVANT UTILISATION.

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Specifications / SpécificationsSingle Door / Porte simple
All Rights Reserved - 2022 Rev. 03/21/22
07
MODEL / MODÈLE W R.O.W R.O.HH
MC-IL2030-RM-04-L/R00-XX 20in(508)
20in(508)
24in(610)
24in(610)
30in(762)
30in(762)
30in(762)
36in(914)
30in(762)
36in(914)
30in(762)
36in(914)
19in(483)
19in(483)
23in(585)
23in(585)
29in(737)
29in(737)
29in(737) 241/2x 81/4 x 345/8
241/2x 81/4 x 401/2
283/8 x 81/4 x 345/8
283/8 x 81/4 x 401/2
345/8 x 81/4 x 345/8
345/8 x 81/4 x 401/2
35in(890)
29in(737)
35in(890)
29in(737)
35in(890)
MC-IL2036-RM-04-L/R00-XX
MC-IL2430-RM-04-L/R00-XX
MC-IL2436-RM-04-L/R00-XX
MC-IL3030-RM-04-L/R00-XX
MC-IL3036-RM-04-L/R00-XX
Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité Lumen/Kelvin/CRI
Net
Weight
Poids
Net
2015/2700 or 4000/90+
2257/2700 or 4000/90+
2176/2700 or 4000/90+
2418/2700 or 4000/90+
2418/2700 or 4000/90+
2660/2700 or 4000/90+
120VAC
60HZ
20A
115mm
97mm
Width (W)
Largeur (W)
Rough Opening Width (R.O.W)
Largeur de l'encadrement (R.O.W)
Front View
Vue de face
Side View
Vue latérale
Height (H) Hauteur (H)
Rough Opening Height (R.O.H) Hauteur de l'encadrement (R.O.H)
DOOR WITH DEFOGGER
PORTE AVEC DÉSEMBUEUR
Light Switch
Interrupteur
Wire access
Accès du fil électrique
USB (2) and Electrical Outlet (2)
USB (2) et prise électrique (2)
Defogger Switch
Commutateur du
désembueur
1 3/4” (45mm)
LEFT OR RIGHT HINGED
20”/24” = 2 hinges
30” = 3 hinges
CHARNIÈRE GAUCHE OU DROITE
20”/24” = 2 charnières
30” = 3 charnières
28lbs/14kg 34lbs/17kg
33lbs/16kg 40lbs/20kg
33lbs/16kg 40lbs/20kg
38lbs/19kg 46lbs/23kg
39lbs/19kg 48lbs/24kg
47lbs/23kg 56lbs/28kg

MODEL / MODÈLE W R.O.W R.O.HH Lumen/Kelvin/CRI
Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Specifications / SpécificationsDouble Door / Double porte
All Rights Reserved - 2022 Rev. 03/21/22
08
115mm
97mm
W1 W2
Front View
Vue de face
Side View
Vue latérale
W1
MC-IL3636L-RM-04-L24-XX 36in
(914)
36in
(914)
35in
(890)
35in
(890)
35in
(890)
35in
(890)
36in
(914)
36in
(914)
W2
MC-IL3636R-RM-04-R24-XX
Light Switch
Interrupteur
USB (2) and Electrical Outlet (2)
USB (2) et prise électrique (2)
Defogger Switch
Commutateur du
désembueur
Wire access
Accès du fil électrique
Height (H) Hauteur (H)
Rough Opening Height (R.O.H) Hauteur de l'encadrement (R.O.H)
Width (W)
Largeur (W)
Rough Opening Width (R.O.W)
Largeur de l'encadrement (R.O.W)
Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité
Net
Weight
Poids
Net
401/2x 81/4 x 401/2
401/2x 81/4 x 401/2
2902/2700 or 4000/90+
2902/2700 or 4000/90+
120VAC
60HZ
20A
Shown here is the
model MC-IL3636L-RM-04-L24-XX
The model MC-IL3636R-RM-04-R24-XX is
the exact opposite of this drawing
Montré ici est le
modèle MC-IL3636L-RM-04-L24-XX
Le modèle MC-IL3636R-RM-04-R24-XX
est l'exact opposé de ce dessin
DEFOGGER ON LARGE DOOR
PORTE AVEC DÉSEMBUEUR
SMALL DOOR
PETITE PORTE
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
1 3/4” (45mm)
56lb
28kg
66lb
33kg
56lb
28kg
66lb
33kg
231/2in
(597.5)
231/2in
(597.5)
111/2in
(292.5)
111/2in
(292.5)

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Specifications / SpécificationsDouble Door / Double porte
All Rights Reserved - 2022 Rev. 03/21/22
09
115mm
97mm
W1 W2
Front View
Vue de face
Side View
Vue latérale
MC-IL4836D-RM-04-000-XX
DOOR WITH DEFOGGER
PORTE AVEC DÉSEMBUEUR
DOOR WITH DEFOGGER
PORTE AVEC DÉSEMBUEUR
Light Switch
Interrupteur USB (2) and Electrical Outlet (2) on Each Side
USB (2) et prise électrique (2) de chaque côté
Defogger Switch
Commutateur du
désembueur
Wire access
Accès du fil
électrique
Height (H) Hauteur (H)
Rough Opening Height (R.O.H) Hauteur de l'encadrement (R.O.H)
Width (W)
Largeur (W)
Rough Opening Width (R.O.W)
Largeur de l'encadrement (R.O.W)
MODEL / MODÈLE W R.O.W R.O.HH Lumen/Kelvin/CRI
W1
48in
(1219)
47in
(1194)
35in
(890)
36in
(914)
W2 Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité
Net
Weight
Poids
Net
521/2 x 81/4 x 401/23385/2700 or 4000/90+
120VAC
60HZ
20A
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
1 3/4” (45mm)
74lbs
37kg
86lbs
43kg
231/2in
(597)
231/2in
(597)

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Specifications / SpécificationsTriple Door / Triple porte
All Rights Reserved - 2022 Rev. 03/21/22
10
115mm
97mm
W1 W3W2
Front View
Vue de face
Side View
Vue latérale
CENTER DOOR
WITH DEFOGGER
PORTE CENTRALE
AVEC DÉSEMBUEUR
LEFT DOOR
PORTE GAUCHE
RIGHT DOOR
PORTE DROITE
Light Switch
Interrupteur USB (2) and Electrical Outlet (2)
USB (2) et prise électrique (2)
Defogger Switch
Commutateur du
désembueur
Wire access
Accès du fil
électrique
Height (H) Hauteur (H)
Rough Opening Height (R.O.H) Rough Opening Height (R.O.H)
Width (W)
Largeur (W)
Rough Opening Width (R.O.W)
Largeur de l'encadrement (R.O.W)
MC-IL4836C-RM-04-000-XX
MODEL / MODÈLE WR.O.W R.O.H HLumen/Kelvin/CRI
W1
48in
(1219)
47in
(1194)
35in
(890)
36in
(914)
W2 W3 Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité
Net
Weight
Poids
Net
521/2 x 81/4 x 401/23385/2700 or 4000/90+
120VAC
60HZ
20A
LEFT HINGED
CHARNIÈRE À GAUCHE
LEFT HINGED
CHARNIÈRE
À GAUCHE
RIGHT HINGED
CHARNIÈRE
À DROITE
1 3/4” (45mm)
74lbs
37kg
86lbs
43kg
111/2in
(292)
24in
(610) 111/2in (292)

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Specifications / SpécificationsTriple Door / Triple porte
All Rights Reserved - 2022 Rev. 03/21/22
11
115mm
97mm
W1 W3W2
Front View
Vue de face
Side View
Vue latérale
MC-IL6036D-RM-04-000-XX
CENTER DOOR
PORTE CENTRALE
LEFT DOOR WITH DEFOGGER
PORTE GAUCHE AVEC DÉSEMBUEUR
RIGHT DOOR WITH DEFOGGER
PORTE DROITE AVEC DÉSEMBUEUR
Light Switch
Interrupteur
Defogger Switch
Commutateur du
désembueur
USB (2) and Electrical Outlet (2) on Each Side
USB (2) et prise électrique (2) de chaque côté
Wire access
Accès du fil
électrique
Height (H) Hauteur (H)
Rough Opening Height (R.O.H) Rough Opening Height (R.O.H)
Width (W)
Largeur (W)
Rough Opening Width (R.O.W)
Largeur de l'encadrement (R.O.W)
MODEL / MODÈLE WR.O.W R.O.H
HLumen/Kelvin/CRI
W1
60in
(1524)
59in
(1499)
35in
(890)
36in
(914)
W2 W3 Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité
Net
Weight
Poids
Net
641/2 x 81/4 x 401/23869/2700 or 4000/90+
120VAC
60HZ
20A
LEFT HINGED
CHARNIÈRE
À GAUCHE
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
1 3/4” (45mm)
92lbs
46kg
106lbs
53kg
231/2in
(597)
12in
(305) 231/2in (597)

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Specifications / SpécificationsTriple Door / Triple porte
All Rights Reserved - 2022 Rev. 03/21/22
12
115mm
97mm
W1 W3W2
Front View
Vue de face
Side View
Vue latérale
CENTER DOOR
WITH DEFOGGER
PORTE CENTRALE
AVEC DÉSEMBUEUR
LEFT DOOR
PORTE GAUCHE
RIGHT DOOR
PORTE DROITE
Light Switch
Interrupteur
Defogger Switch
Commutateur du
désembueur
USB (2) and Electrical Outlet (2)
USB (2) et prise électrique (2)
Wire access
Accès du fil
électrique
Height (H) Hauteur (H)
Rough Opening Height (R.O.H) Rough Opening Height (R.O.H)
Width (W)
Largeur (W)
Rough Opening Width (R.O.W)
Largeur de l'encadrement (R.O.W)
MC-IL6036C-RM-04-000-XX
MODEL / MODÈLE WR.O.W R.O.H HLumen/Kelvin/CRI
W1
60in
(1524)
59in
(1499)
35in
(890)
36in
(914)
W2 W3 Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité
Net
Weight
Poids
Net
641/2 x 81/4 x 401/23869/2700 or 4000/90+
120VAC
60HZ
20A
LEFT HINGED
CHARNIÈRE À GAUCHE
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
1 3/4” (45mm)
92lbs
46kg
106lbs
53kg
171/2in
(445)
24in
(610) 171/2in (445)

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Specifications / SpécificationsTriple Door / Triple porte
All Rights Reserved - 2022 Rev. 03/21/22
13
115mm
97mm
W1 W3W2
Front View
Vue de face
Side View
Vue latérale
MC-IL7236D-RM-04-000-XX
CENTER DOOR
PORTE CENTRALE
LEFT DOOR WITH DEFOGGER
PORTE GAUCHE AVEC DÉSEMBUEUR
RIGHT DOOR WITH DEFOGGER
PORTE DROITE AVEC DÉSEMBUEUR
Light Switch
Interrupteur
Defogger Switch
Commutateur du
désembueur
USB (2) and Electrical Outlet (2) on Each Side
USB (2) et prise électrique (2) de chaque côté
Wire access
Accès du fil
électrique
Height (H) Hauteur (H)
Rough Opening Height (R.O.H) Rough Opening Height (R.O.H)
Width (W)
Largeur (W)
Rough Opening Width (R.O.W)
Largeur de l'encadrement (R.O.W)
MODEL / MODÈLE WR.O.W R.O.H
HLumen/Kelvin/CRI
W1
72in
(1829)
71in
(1804)
35in
(890)
36in
(914)
W2 W3 Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité
Net
Weight
Poids
Net
761/2 x 81/4 x 401/24352/2700 or 4000/90+
120VAC
60HZ
20A
LEFT HINGED
CHARNIÈRE À GAUCHE
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
1 3/4” (45mm)
110lbs
55kg
126lbs
63kg
231/2in
(601)
231/2in
(601)
231/2in
(601)

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
ILLUSION
Tools and Materials / Outils et matériaux
All Rights Reserved - 2022 Rev. 03/21/22
14
Specifications / SpécificationsHardware Bag / Quincaillerie
Tape Measure
Mètre ruban
Level
Niveau
Drill
Perceuse
Drill Bit
Mèche
Phillips Screwdriver
Tournevis Philips
Pencil
Crayon
Square
Équerre
Mounting Screws
Wood frame attachment
Vis pour fixation sur
cadre en bois
(x4)
Handle Screws
Vis pour poignée
(x2)
Strain Relief
Serre-Câble
(x1)
Handle (optional)
Poignée (facultatif)
(1 per door)
(1 par porte)
Shelf Pegs
Support d'étagère
30”H: x12 per compartment
30”H: x12 par compartiment
36”H: x16 per compartment
36”H: x16 par compartiment
Shelf Hole Caps
Bouchon pour trou
30”H: x24 per compartment
30”H: x24 par compartiment
36”H: x36 per compartment
36”H: x36 par compartiment
Screw Caps
Bouchon pour trou
(x4)
WARNING Electrical connections to the cabinets must be made by a licensed electrician and
must comply with the National Electric Code. The cabinets must be wired to a Class A 120VAC 20A
GFCI (Ground Fault Circuit Interrupter) if used in bathrooms and any other locations as required by
the National Electric Code. Read all instructions carefully before using.
AVERTISSEMENT Les Branchements électriques doivent être faits par un électricien agréé
et doivent être conformes au Code national de l'électricité et du bâtiment. Ces armoires doivent être
branchées à un disjoncteur de classe A 120VCA 20A (disjoncteur de fuite à la terre) si elle sont
installées dans des salles de bain et dans tout autre emplacement tel que requis par le Code national
de l'électricité et du bâtiment. Lisez attentivement toutes les instructions avant l'utilisation.

ILLUSION
2
3
1
ITEM # DESCRIPTION / DESCRIPTION
Main frame / Cadre principal
Handle (optional) / Poignée (facultatif)
Door / Porte
1
2
3
Part List / Liste des pièces
Specifications / Spécifications
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
Glass Shelves / Étagères en verre (30” H = 3 Shelves / 36” H = 4 Shelves)4
4
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
15
Assembly Parts / Pièces d'assemblage
Optional
Facultatif
Corner Protector
Protecteur d’angle

ILLUSION
Specifications / Spécifications
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
16
Accessories / Accessoires
3X Magnifying Mirror
Miroir grossissant 3X
Cord Organizer
Organisateur de câble
Phone Holder
Support téléphone
Cosmetic Tray & Bracket
Plateau de rangement de
maquillage et support
Hand Shaver
Rasoir à main
Silicone Organizers:
Organisateurs en silicone:
Toothbrushes
Brosses à dents
Scissors/Tweezer
Ciseaux/Pince à épiler

ILLUSION
Specifications / Spécifications
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
Installation / Installation
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
17
Maintain the cabinet in its original packaging until needed
for installation for its protection.
Garder l'armoire dans son emballage d'origine jusqu'à son
installation pour sa protection.
Step 1: Unpacking the cabinet
a) Remove the cabinet with its styrofoam packaging out of the box and place on a plane surface with the mirror facing up.
b) Cut packing tape and remove the glass shelves. Store in safe place.
Étape 1: Déballer l'armoire
a) Sortez l'armoire et son emballage polystyrène de la boîte et placez-les sur une surface plane avec le miroir vers le haut.
b) Couper le ruban d'emballage et enlevez les étagères en verre. Mettez-les dans un endroit sûr.
Shelves
Étagères
Packing Tape
Ruban d'emballage

ILLUSION
Specifications / Spécifications
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
Installation / Installation
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
18
1. 2.
3.
Step 2: Removing door(s)
1) Disconnect the cable
2) With the cabinet vertical, support the door and press in the back of the hinge to unclip it from its bracket.
Slide the door out and store it in a safe place. Never rest the door on its edges or corners.
3) Remove the top hinges bracket to allow top cover to open for electrical connections.
Étape 2: Enlever la/les porte(s)
1) Débranchez le câble electrique.
2) Avec l’armoire la verticale, soutenez la porte et appuyer sur l'arrière de la charnière pour la déclipser de son support.
Faites glisser la porte et rangez-la dans un endroit sûr. Ne posez jamais la porte sur ses bords ou ses coins.
3) Devissez le support de la charnière supérieure pour permettre au couvercle supérieur de s'ouvrir pour faire
les branchements électriques.
PRESS

ILLUSION
Specifications / Spécifications
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
Installation / Installation
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
19

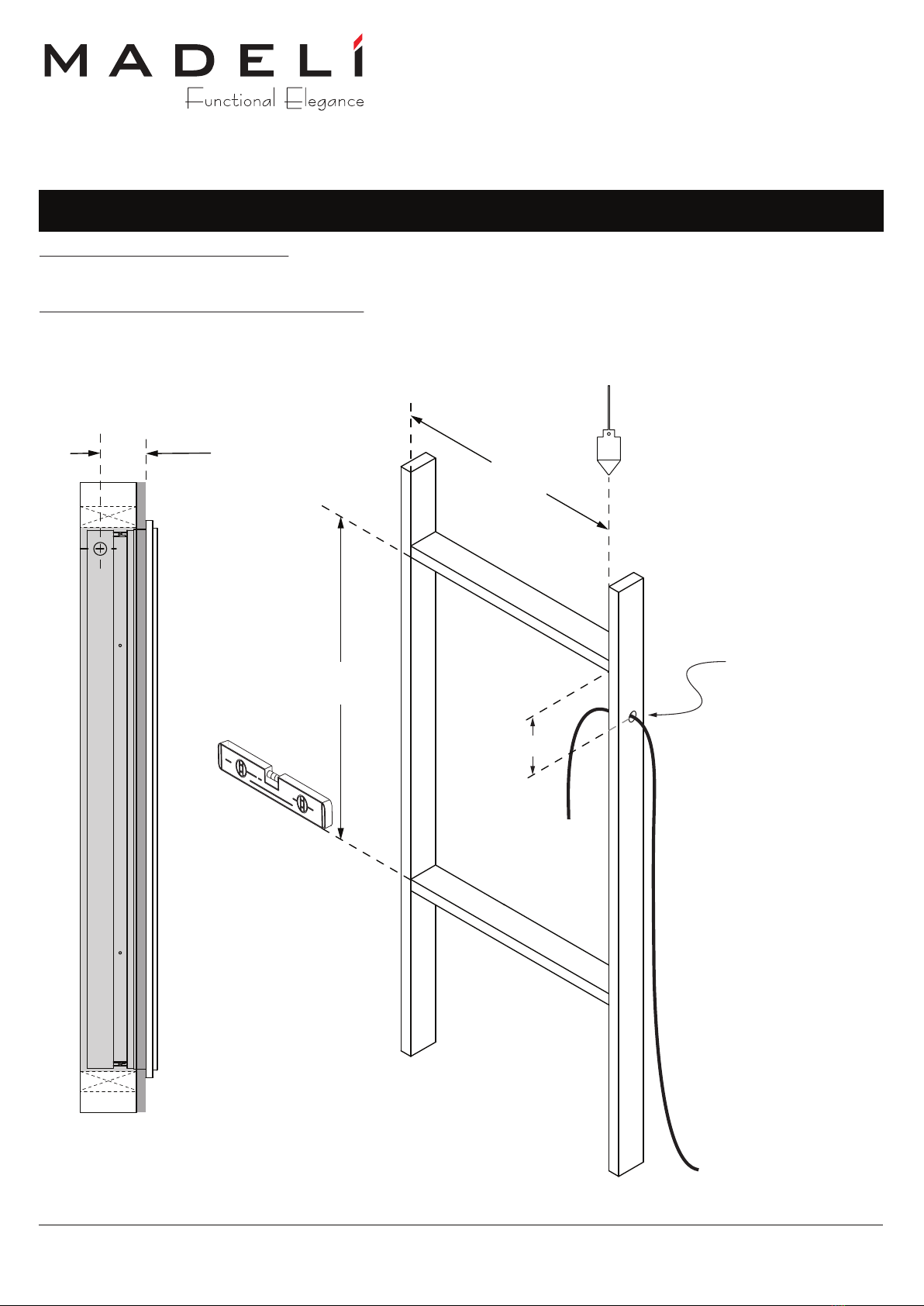

Step 3: Preparing framed opening
Build framing as shown below according to your specific rough opening dimensions. See pages 7 to 13.
Prepare wire access hole on framing as shown below and run wire through it.
Étape 3: Construire le cadre d'encastrement
Construisez le cadre d'encastrement comme indiqué ci-dessous en fonction des dimensions des cadres spécifiques
indiquées sur les pages 7 à 13.
Préparez le point d'accès du fil électrique sur la charpente comme illustré ci-dessous et faites passer le fil à travers celui-ci.
R.O.H
3 1/8”
Wire access
distance from
wall surface
Trou d'accès des
fils electriques:
3 1/8” (79 mm)
du mur.
Side View
Vue latérale
R.O.W
Level
Niveau
Plumb
1 1/2” Dia.
Wire access hole
Le trou d'accès
des fils électriques
doit entre 1 1/2" (38mm)
1 1/4”
The length of the field
wire inside the cabinet
from the cabinet
access point should
be 50% of the cabinet
width plus 10”.
La longueur des fils
électriques à l'intérieur
de l'armoire à partir
du point d'accès
doivent être 50% de
la largeur de l'armoire
plus 10" (254mm).

ILLUSION
Specifications / Spécifications
Illusion™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Recessed Mount
Montage encastré
Installation / Installation
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
20
Step 4: Opening the electrical compartment cover
1) Unscrew the electrical compartment cover and open it.
Étape 4: Ouvrir le couvercle du compartiment électrique
1) Dévisser le couvercle du compartiment électrique et ouvrez-le.
1.
2.
