Madeli Vanguard MC-VA2030-SM-04-L00-XX User manual

Specifications, Installation and User’s Guide
Spécifications et Guide d’installation et d’utilisation
This instruction guide contains important information on how to install, operate and maintain the Vanguard™ mirrored cabinet.
Read carefully and save for future.
Ce guide d’instructions contient des informations importantes sur l'installation, l'utilisation et l’entretien des miroirs Vanguard™.
Lire attentivement et conserver pour référence ultérieure.
Models/Modèles
• MC-VA3030-SM-04-R00-XX
• MC-VA2030-SM-04-L00-XX
• MC-VA3036-SM-04-L00-XX
• MC-VA2030-SM-04-R00-XX
• MC-VA3036-SM-04-R00-XX
• MC-VA2036-SM-04-L00-XX
• MC-VA3636L-SM-04-L24-XX
• MC-VA2036-SM-04-R00-XX
• MC-VA3636R-SM-04-R24-XX
• MC-VA2430-SM-04-L00-XX
• MC-VA4836D-SM-04-000-XX
• MC-VA2430-SM-04-R00-XX
• MC-VA4836C-SM-04-000-XX
• MC-VA2436-SM-04-L00-XX
• MC-VA6036D-SM-04-000-XX
• MC-VA2436-SM-04-R00-XX
• MC-VA6036C-SM-04-000-XX
• MC-VA3030-SM-04-L00-XX
• MC-VA7236D-SM-04-000-XX
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
VANGUARD
All Rights Reserved - 2022 Rev. 03/21/22
Surface Mount
Montage en surface
WARNING Electrical connections to the cabinets must be made by a licensed electrician and
must comply with the National Electric Code. The cabinets must be wired to a Class A 120VAC 20A
GFCI (Ground Fault Circuit Interrupter) if used in bathrooms and any other locations as required by
the National Electric Code. Read all instructions carefully before using.
AVERTISSEMENT Les Branchements électriques doivent être faits par un électricien agréé
et doivent être conformes au Code national de l'électricité et du bâtiment. Ces armoires doivent être
branchées à un disjoncteur de classe A 120VCA 20A (disjoncteur de fuite à la terre) si elle sont
installées dans des salles de bain et dans tout autre emplacement tel que requis par le Code national
de l'électricité et du bâtiment. Lisez attentivement toutes les instructions avant l'utilisation.

Page / Page

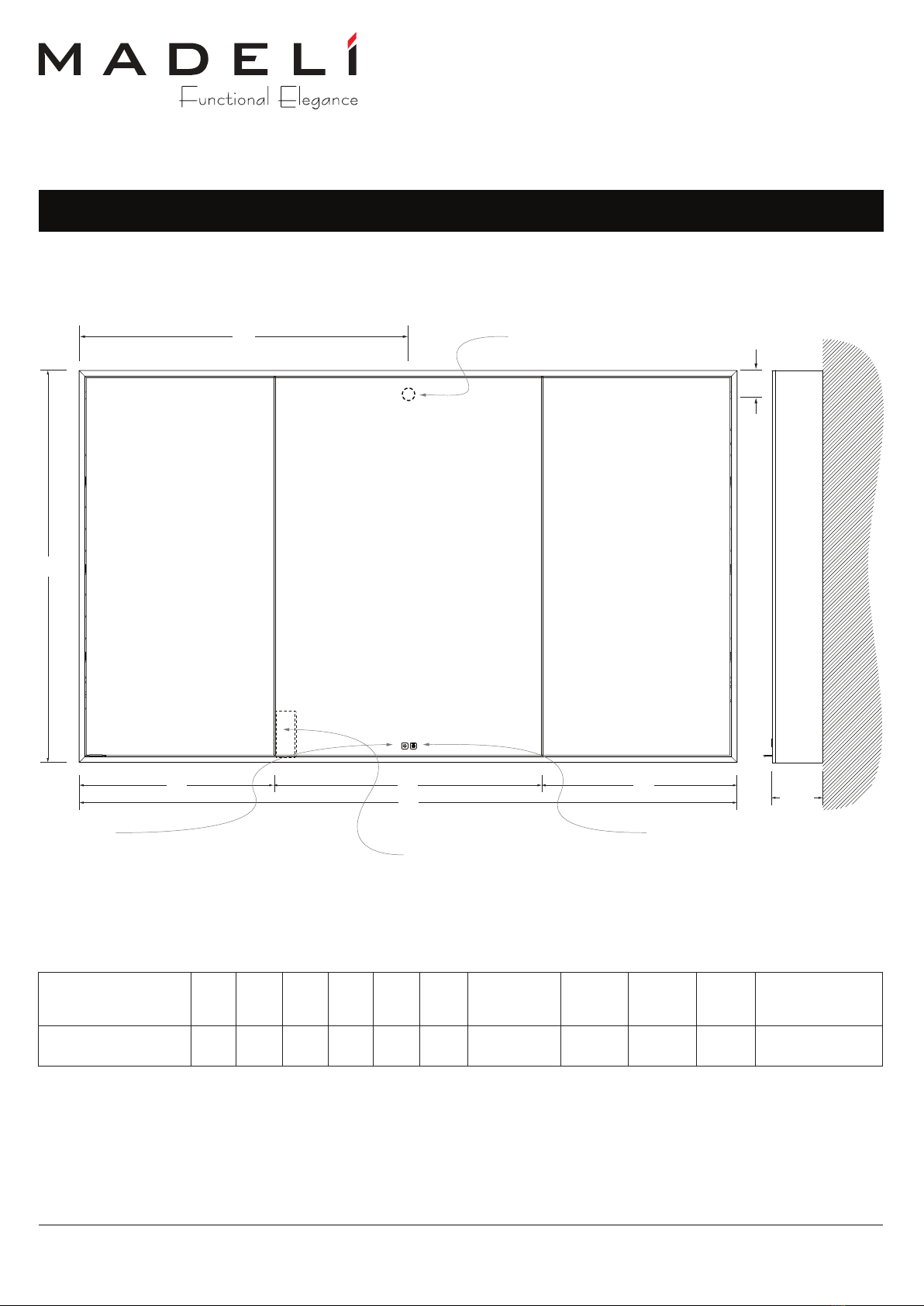

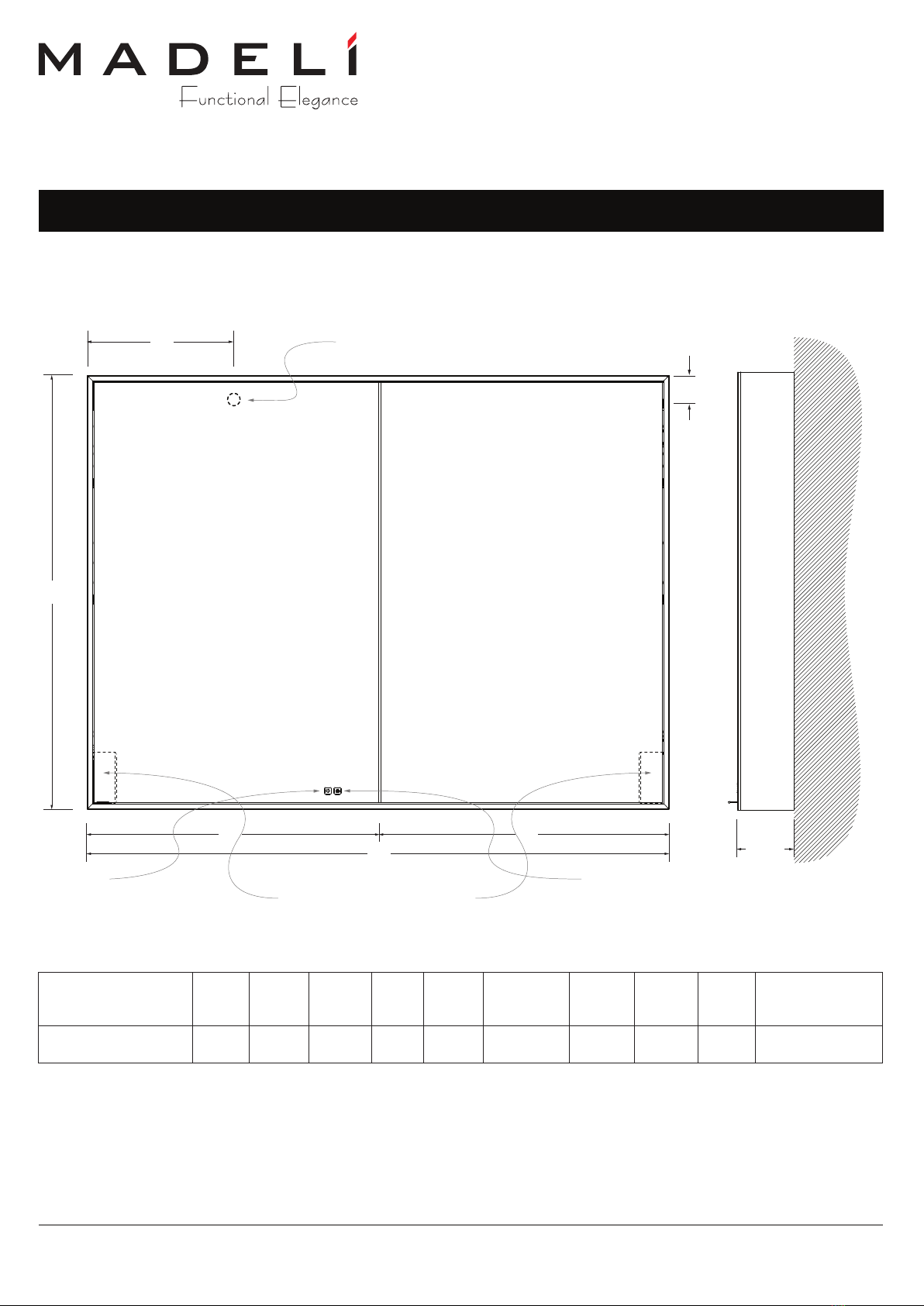

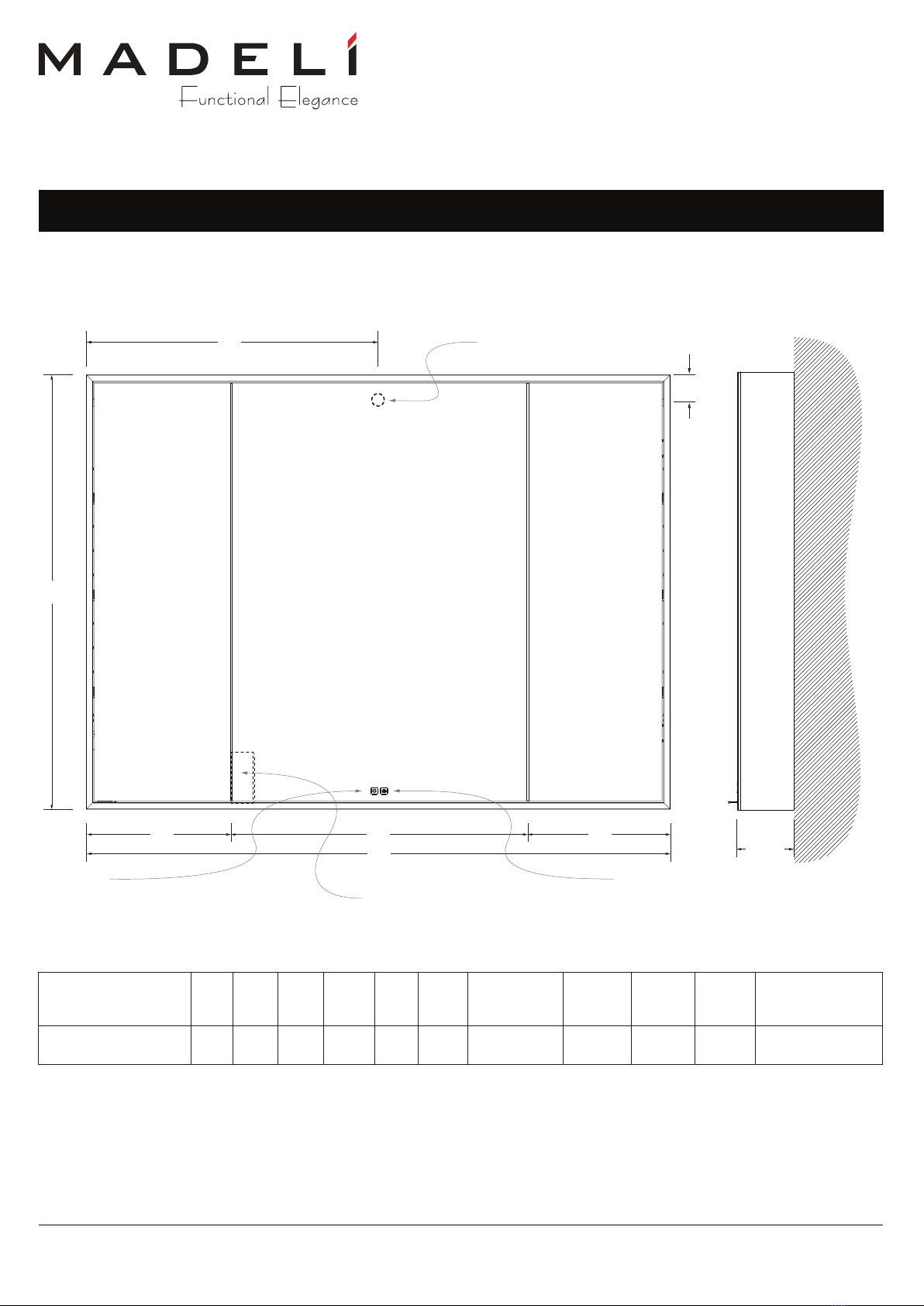

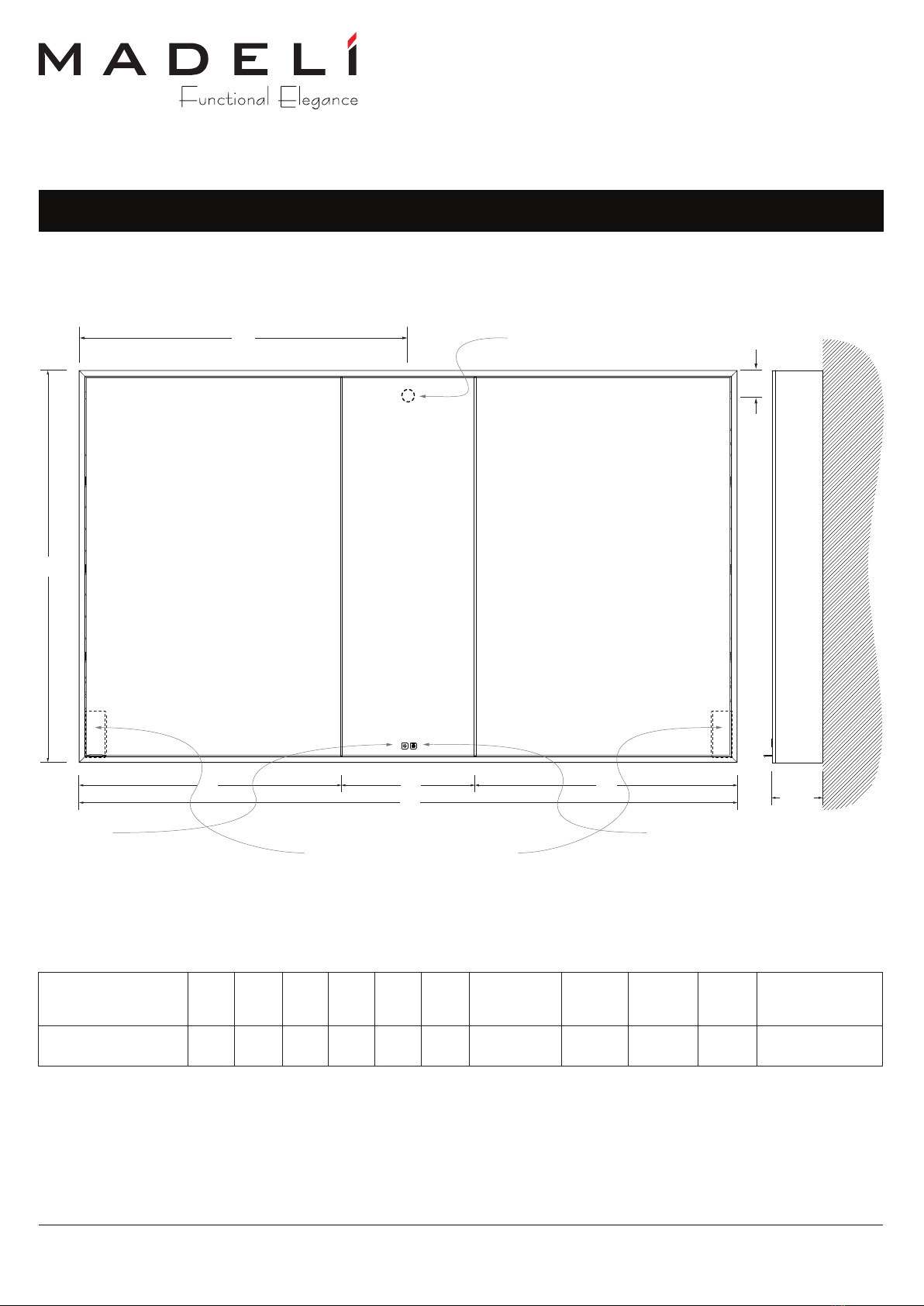

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Table of Contents / Table des matières
All Rights Reserved - 2022 Rev. 03/21/22
02
Warnings / Advertissements .............................................................................................................. 3
Maintenance / Entretien ..................................................................................................................... 5
Features / Caractéristiques ................................................................................................................ 5
User’s Guide / Guide d’utilisation ....................................................................................................... 6
Specifications / Spécifications............................................................................................................. 7
Tools and Materials / Outils et Matériaux .......................................................................................... 14
Hardware Bag / Quincaillerie .............................................................................................................14
Part list / Liste des pièces ..................................................................................................................15
Accessories / Accessoires..................................................................................................................16
Unpacking / Déballage .......................................................................................................................17
Wall Mounting / Montage Mural .........................................................................................................18
Electrical Connection / Branchement électrique ................................................................................25
Side Kit Installation / Installation du kit latéral ....................................................................................27
Hinge Adjustment / Ajustement des charnières .................................................................................29
Shelves Installation / Installation des étagères ..................................................................................30
Accessory Installation / Installation d'accessoires .............................................................................31
Exploded View / Vue éclatée..............................................................................................................34
Master Part List / Liste principale des pièces......................................................................................35
Warranty / Garantie.............................................................................................................................36
Surface Mount
Montage en surface
VANGUARD

Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
All Rights Reserved - 2022 Rev. 03/21/22
03
Warnings
IMPORTANT SAFETY INSTRUCTIONS
Always take basic precautions when operating.
READ ALL INSTRUCTIONS BEFORE USING
DANGER! Risk of personal injury. To avoid possible electrical shock:
● Turn off electricity at the circuit breaker before starting installation and during maintenance.
● DO NOT spray liquid cleaners on the electrical box or outlets.
WARNING! To reduce the risk of burns, fire, electric shock, or injury:
● Close supervision is necessary when this mirrored cabinet is used by or near children,
or disabled persons.
● Use only for its intended use as described in these instructions.
● Do not use attachments not recommended by the manufacturer.
● Maximum shelf capacity is 3 lbs.
● Cabinets must be properly grounded.
● All local electrical and building codes must be observed.
● Cabinets must be installed by a licensed electrician.
● This fixture is for indoor use only and constructed for surface mounting.
● This fixture is not made to be used in shower or steambath areas.
● Do not store liquid next to electrical outlet.
DO NOT LEAN ON OR USE ANY SHELF FOR SUPPORT.
Surface Mount
Montage en surface
VANGUARD
WARNING Electrical connections to the cabinets must be made by a licensed electrician and
must comply with the National Electric Code. The cabinets must be wired to a Class A 120VAC 20A
GFCI (Ground Fault Circuit Interrupter) if used in bathrooms and any other locations as required by
the National Electric Code. Read all instructions carefully before using.

Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
All Rights Reserved - 2022 Rev. 03/21/22
04
Avertissements
CONSIGNES DE SÉCURITÉ IMPORTANTES
Prenez toujours les précautions de base lors de l'utilisation de cette armoire.
LISEZ TOUTES LES INSTRUCTIONS AVANT L’UTILISATION
DANGER! Risque de blessures corporelles. Pour éviter un éventuel choc électrique:
● Coupez l'électricité au disjoncteur avant de commencer l'installation et pendant l'entretien.
● NE PAS vaporiser de nettoyants liquides sur le boîtier électrique ou les prises.
AVERTISSEMENT! Pour réduire le risque de brûlures, d'incendie, de choc électrique ou
de blessure,
● Une surveillance étroite est nécessaire lorsque cette armoire est utilisée par ou à
proximité d'enfants ou d’invalides.
● N'utilisez cette armoire que pour l'usage auquel elle est destinée, tel que décrit dans ces
instructions.
● N'utilisez pas d'accessoires non recommandés par le fabricant.
● La capacité maximale des étagère est de 1,5 kg.
● Cette armoire doit être correctement mise à la terre.
● Tous les codes électriques et de construction locaux doivent être respectés.
● Cette armoire doit être installée par un électricien agréé.
● Cette armoire est destinée à une utilisation en intérieur uniquement et conçue pour un
montage en surface.
● Cette armoire n'est pas conçue pour être utilisée dans les zones de douche ou de bain de
vapeur.
● Ne mettez pas de liquide à côté de la prise électrique.
NE PAS S'APPUYER OU UTILISER LES ÉTAGÈRES COMME SUPPORT.
Surface Mount
Montage en surface
VANGUARD
AVERTISSEMENT Les Branchements électriques doivent être faits par un électricien agréé
et doivent être conformes au Code national de l'électricité et du bâtiment. Ces armoires doivent être
branchées à un disjoncteur de classe A 120VCA 20A (disjoncteur de fuite à la terre) si elle sont
installées dans des salles de bain et dans tout autre emplacement tel que requis par le Code national
de l'électricité et du bâtiment. Lisez attentivement toutes les instructions avant l'utilisation.

• Unibody Construction with side kits and
top/bottom aluminum covers
• Two light modes: Warm 2700 kelvin light
mood or daylight 4000 kelvin task lighting
• Perimeter lighting in 3 direction:
Frontal, side and interior.
• Defogger(s)
• Built-in Dimmer
• Built-in Digital Memory to save settings
• 3 Starfire Ultra Clear adjustable glass
shelve per compartment
• Hafele 110° hinges adjustable in 3
directions
• Door Opening: Push-to-Open Touch latch
or Handle provided.
• Construction monocoque avec kits latéraux et
couvercles en aluminium supérieur/inférieur
• Deux modes d'éclairage: 2700 kelvin pour
ambiance chaleureuse, ou 4000 kelvin pour
maquillage.
• Éclairage périmétrique dans 3 directions:
Frontal, côté et intérieure
• Désembueur(s)
• Gradateur intégré
• Mémoire numérique intégrée pour enregistrer
les paramètres
• Étagères réglables en verre "Starfire Ultra
Clear"
• Charnières Hafele 110° réglables dans 3
directions
• Ouverture de la porte: Loquet à ressort, ou si
préféré, une poignée fournie à monter.
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Features / Caractéristiques
All Rights Reserved - 2022 Rev. 03/21/22
05
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Surface Mount
Montage en surface
VANGUARD
Maintenance / Entretien
Do not use abrasive cleansers, or ammonia or
vinegar based cleaners on any metal parts or glass
areas.
Use only damp cloth with 50/50 water/isopropyl
acohol sprayed on cloth, not the mirror for proper
cleaning.
Ne pas utiliser de nettoyants abrasifs ou à base
d'ammoniaque ou de vinaigre sur les parties
métalliques ou sur les surfaces du miroir.
Utilisez uniquement un chiffon humide imbibé d'un
mélange 50/50 d'eau et d'alcool isopropylique pour un
nettoyage adéquat.
WARNING Electrical connections to the cabinets must be made by a licensed electrician and
must comply with the National Electric Code. The cabinets must be wired to a Class A 120VAC 20A
GFCI (Ground Fault Circuit Interrupter) if used in bathrooms and any other locations as required by
the National Electric Code. Read all instructions carefully before using.
AVERTISSEMENT Les Branchements électriques doivent être faits par un électricien agréé
et doivent être conformes au Code national de l'électricité et du bâtiment. Ces armoires doivent être
branchées à un disjoncteur de classe A 120VCA 20A (disjoncteur de fuite à la terre) si elle sont
installées dans des salles de bain et dans tout autre emplacement tel que requis par le Code national
de l'électricité et du bâtiment. Lisez attentivement toutes les instructions avant l'utilisation.

Light
Switch
Window
Defogger
Switch
Window
fenêtre de
l’interrupteur
d'éclairage
la fenêtre de
l’interrupteur
du désembueur
Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
User’s Guide
Specifications / SpécificationsGuide de l'utilisateur
All Rights Reserved - 2022 Rev. 03/21/22
06
Operating LumenTouch™ Light and Dimmer
1. Touch the light switch window to activate it if it is not blue.
2. Touch light switch window to turn the light on or off. The light is on if the window is white and off if the window is blue.
3. With the window white, touch and hold the window to increase or dim the brightness to your preferred task level.
The brightness level will be saved and come back to the same intensity when the light is cycled on and off.
4. With the window white, double tap to toggle between 2700 and 4000 kelvin.
5. With the light switch window blue (light off), touch and hold the window to turn the switch window light off for
complete darkness.
Operating the defogger
1. Touch the defogger switch window to activate the switch. The window turns blue.
2. Touch the defogger switch window to turn the defogger on or off. The defogger is on if the window is white and
off if the window is blue.
3. With the defogger switch window blue (defogger off), touch and hold the window to turn the switch window light off
for complete darkness.
Fonctionnement de l’éclairage et du gradateur “LumenTouch™”
1. Touchez la fenêtre de l’interrupteur d'éclairage pour l’activer si elle n’est pas bleue.
2. Touchez la fenêtre pour allumer ou éteindre la lumière. La lumière est allumée si la fenêtre est blanche et éteinte si
la fenêtre est bleue.
3. Quand la fenêtre est blanche, touchez et maintenez le doigt sur la fenêtre pour augmenter ou diminuer la
luminosité selon vos préférences. La luminosité sera sauvegardée et reviendra à la même intensité quand la
lumière sera éteinte et allumée de nouveau.
4. Quand la fenêtre est blanche, tapez la fenêtre deux fois pour changer l'éclairage entre 2700 et 4000 kelvin.
5. Quand la fenêtre est bleue (lumière éteinte), touchez et maintenez le doigt sur la fenêtre pour éteindre la lumière
de l'interrupteur pour une obscurité totale.
Fonctionnement de désembueur
1. Touchez la fenêtre de l’interrupteur du désembueur pour l’activer. La fenêtre devient bleue.
2. Touchez la fenêtre pour allumer ou éteindre le désembueur. Le désembueur est allumé si la fenêtre est blanche et
éteint si la fenêtre est bleue.
3. Quand la fenêtre est bleue (désembueur éteint), touchez et maintenez la fenêtre pour éteindre la lumière de
l'interrupteur pour une obscurité totale.
Surface Mount
Montage en surface
VANGUARD
To keep the mirrored cabinet fog free, turn defogger on before using the shower.
READ ALL INSTRUCTIONS CAREFULLY BEFORE USING.
Pour garder l'armoire sans buée, activez le désembueur avant d'utiliser la douche.
LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS AVANT UTILISATION.

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Specifications / SpécificationsSingle Door / Porte simple
All Rights Reserved - 2022 Rev. 03/21/22
07
115mm
A
Front View
Vue de face
Side View
Vue latérale
B
MODEL / MODÈLE A B
MC-VA2030-SM-04-L/R00-XX 19in (483)
19in (483)
23in (585)
23in (585)
29in (737)
29in (737)
29in (737)
35in (890)
29in (737)
35in (890)
29in (737)
35in (890)
C
91/2in (242)
91/2in (242)
111/2in (293)
111/2in (293)
141/2in (369)
141/2in (369)
MC-VA2036-SM-04-L/R00-XX
MC-VA2430-SM-04-L/R00-XX
MC-VA2436-SM-04-L/R00-XX
MC-VA3030-SM-04-L/R00-XX
MC-VA3036-SM-04-L/R00-XX
DOOR WITH DEFOGGER
PORTE AVEC DÉSEMBUEUR
LEFT OR RIGHT HINGED
20”/24” = 2 hinges
30” = 3 hinges
CHARNIÈRE GAUCHE OU DROITE
20”/24” = 2 charnières
30” = 3 charnières
Light Switch
Interrupteur USB (2) and Electrical Outlet (2)
USB (2) et prise électrique (2)
Defogger Switch
Commutateur du désembueur
Wire access
Accès du fil
électrique
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
C
28lbs/14kg 34lbs/17kg
33lbs/16kg 40lbs/20kg
33lbs/16kg 40lbs/20kg
38lbs/19kg 46lbs/23kg
39lbs/19kg 48lbs/24kg
47lbs/23kg 56lbs/28kg
241/2x 81/4 x 345/8
241/2x 81/4 x 401/2
283/8 x 81/4 x 345/8
283/8 x 81/4 x 401/2
345/8 x 81/4 x 345/8
345/8 x 81/4 x 401/2
Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité Lumen/Kelvin/CRI
Net
Weight
Poids
Net
2015/2700 or 4000/90+
2257/2700 or 4000/90+
2176/2700 or 4000/90+
2418/2700 or 4000/90+
2418/2700 or 4000/90+
2660/2700 or 4000/90+
120VAC
60HZ
20A
1 7/8”(48mm)

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Specifications / SpécificationsDouble Door / Double porte
All Rights Reserved - 2022 Rev. 03/21/22
08
A
A1 A2
Front View
Vue de face
Side View
Vue latérale
B
MC-VA3636L-SM-04-L24-XX 35in(890)
35in(890)
231/2in(597.5)
231/2in(597.5)
111/2in(292.5)
111/2in(292.5) 35in(890)
35in(890)
171/2in(445)
171/2in(445)
MC-VA3636R-SM-04-R24-XX
DOOR WITH DEFOGGER
PORTE AVEC DÉSEMBUEUR
SMALL DOOR
PETITE PORTE
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
115mm
C
Light Switch
Interrupteur USB (2) and Electrical Outlet (2)
USB (2) et prise électrique (2)
Defogger Switch
Commutateur du désembueur
MODEL / MODÈLE A A1 A2 B C Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité Lumen/Kelvin/CRI
Net
Weight
Poids
Net
56lb/28kg
401/2x 81/4 x 401/2
401/2x 81/4 x 401/2
2902/2700 or 4000/90+
2902/2700 or 4000/90+
120VAC
60HZ
20A
Wire access
Accès du fil
électrique
66lb/33kg
56lb/28kg 66lb/33kg
1 7/8”(48mm)
Shown here is the
model MC-VA3636L-SM-04-L24-XX
The model MC-VA3636R-SM-04-R24-XX is
the exact opposite of this drawing
Montré ici est le
modèle MC-VA3636L-SM-04-L24-XX
Le modèle MC-VA3636R-SM-04-R24-XX
est l'exact opposé de ce dessin

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Specifications / SpécificationsDouble Door / Double porte
All Rights Reserved - 2022 Rev. 03/21/22
09
A
A1 A2
Front View
Vue de face
Side View
Vue latérale
B
MC-VA4836D-SM-04-000-XX
DOOR WITH DEFOGGER
PORTE AVEC DÉSEMBUEUR
DOOR WITH DEFOGGER
PORTE AVEC DÉSEMBUEUR
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
115mm
Wire access
Accès du fil électrique
C1 7/8”(48mm)
Light Switch
Interrupteur USB (4) and Electrical Outlet (4)
USB (4) et prise électrique (4)
Defogger Switch
Commutateur du désembueur
47in(1194) 231/2in(597) 35in(890)231/2in(597) 113/4in(299)
MODEL / MODÈLE A A1 A2 B C Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité Lumen/Kelvin/CRI
Net
Weight
Poids
Net
74lbs/37kg 86lbs/43kg
120VAC
60HZ
20A
521/2x 81/4 x 401/23385/2700 or 4000/90+

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Specifications / SpécificationsTriple Door / Triple porte
All Rights Reserved - 2022 Rev. 03/21/22
10
A
A1 A3A2
Front View
Vue de face
Side View
Vue latérale
B
CENTER DOOR
WITH DEFOGGER
PORTE CENTRALE
AVEC DÉSEMBUEUR
LEFT DOOR
PORTE GAUCHE
RIGHT DOOR
PORTE DROITE
LEFT HINGED
CHARNIÈRE À GAUCHE
LEFT HINGED
CHARNIÈRE
À GAUCHE
RIGHT HINGED
CHARNIÈRE
À DROITE
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
115mm
Wire access
Accès du fil électrique
C1 7/8”(48mm)
Light Switch
Interrupteur USB (2) and Electrical Outlet (2)
USB (2) et prise électrique (2)
Defogger Switch
Commutateur du désembueur
74lbs/37kg 86lbs/43kg
MC-VA4836C-SM-04-000-XX 47in
(1194)
111/2in
(292)
35in
(890)
24in
(610) 231/2in (597)
MODEL / MODÈLE A A1 A2
111/2in
(292)
A3 B C Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité Lumen/Kelvin/CRI
Net
Weight
Poids
Net
120VAC
60HZ
20A
521/2 x 81/4 x 401/23385/2700 or 4000/90+

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Specifications / SpécificationsTriple Door / Triple porte
All Rights Reserved - 2022 Rev. 03/21/22
11
A
A1 A3A2
Front View
Vue de face
Side View
Vue latérale
B
MC-VA6036D-SM-04-000-XX
CENTER DOOR
PORTE CENTRALE
LEFT DOOR WITH DEFOGGER
PORTE GAUCHE AVEC DÉSEMBUEUR
RIGHT DOOR WITH DEFOGGER
PORTE DROITE AVEC DÉSEMBUEUR
LEFT HINGED
CHARNIÈRE
À GAUCHE
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
115mm
Wire access
Accès du fil électrique
C1 7/8”(48mm)
Light Switch
Interrupteur USB (4) and Electrical Outlet (4)
USB (4) et prise électrique (4)
Defogger Switch
Commutateur du désembueur
59in
(1499)
231/2in
(597)
35in
(890)
12in
(305) 291/2in (750)
MODEL / MODÈLE A A1 A2
231/2in
(597)
A3 B C Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité Lumen/Kelvin/CRI
Net
Weight
Poids
Net
92lbs/46kg 106lbs/53kg 120VAC
60HZ
20A
641/2 x 81/4 x 401/23869/2700 or 4000/90+

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Specifications / SpécificationsTriple Door / Triple porte
All Rights Reserved - 2022 Rev. 03/21/22
12
A
A1 A3A2
Front View
Vue de face
Side View
Vue latérale
B
CENTER DOOR
WITH DEFOGGER
PORTE CENTRALE
AVEC DÉSEMBUEUR
LEFT DOOR
PORTE GAUCHE
RIGHT DOOR
PORTE DROITE
LEFT HINGED
CHARNIÈRE À GAUCHE
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
115mm
Wire access
Accès du fil électrique
C1 7/8”(48mm)
Light Switch
Interrupteur USB (2) and Electrical Outlet (2)
USB (2) et prise électrique (2)
Defogger Switch
Commutateur du désembueur
92lbs/46kg 106lbs/53kg
MC-VA6036C-SM-04-000-XX 59in
(1499)
171/2in
(445)
35in
(890)
24in
(610) 291/2in (750)
MODEL / MODÈLE A A1 A2
171/2in
(445)
A3 B C Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité Lumen/Kelvin/CRI
Net
Weight
Poids
Net
120VAC
60HZ
20A
641/2 x 81/4 x 401/23869/2700 or 4000/90+

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Specifications / SpécificationsTriple Door / Triple porte
All Rights Reserved - 2022 Rev. 03/21/22
13
A
A1 A3A2
Front View
Vue de face
Side View
Vue latérale
B
CENTER DOOR
PORTE CENTRALE
LEFT DOOR WITH DEFOGGER
PORTE GAUCHE AVEC DÉSEMBUEUR
RIGHT DOOR WITH DEFOGGER
PORTE DROITE AVEC DÉSEMBUEUR
LEFT HINGED
CHARNIÈRE À GAUCHE
LEFT HINGED
CHARNIÈRE À GAUCHE
RIGHT HINGED
CHARNIÈRE À DROITE
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
115mm
Wire access
Accès du fil électrique 1 7/8”(48mm)
C
MC-VA7236D-SM-04-000-XX
Light Switch
Interrupteur USB (4) and Electrical Outlet (4)
USB (4) et prise électrique (4)
Defogger Switch
Commutateur du désembueur
71in
(1804)
231/2in
(601)
35in
(890)
351/2in
(902)
231/2in
(601) 231/2in (601)
MODEL / MODÈLE A A1 A2 A3 B C Packaging
Emballage
Gross
Weight
Poids
Brut
Electrical
Electricité Lumen/Kelvin/CRI
Net
Weight
Poids
Net
110lbs/55kg 126lbs/63kg 120VAC
60HZ
20A
761/2 x 81/4 x 401/24352/2700 or 4000/90+

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis

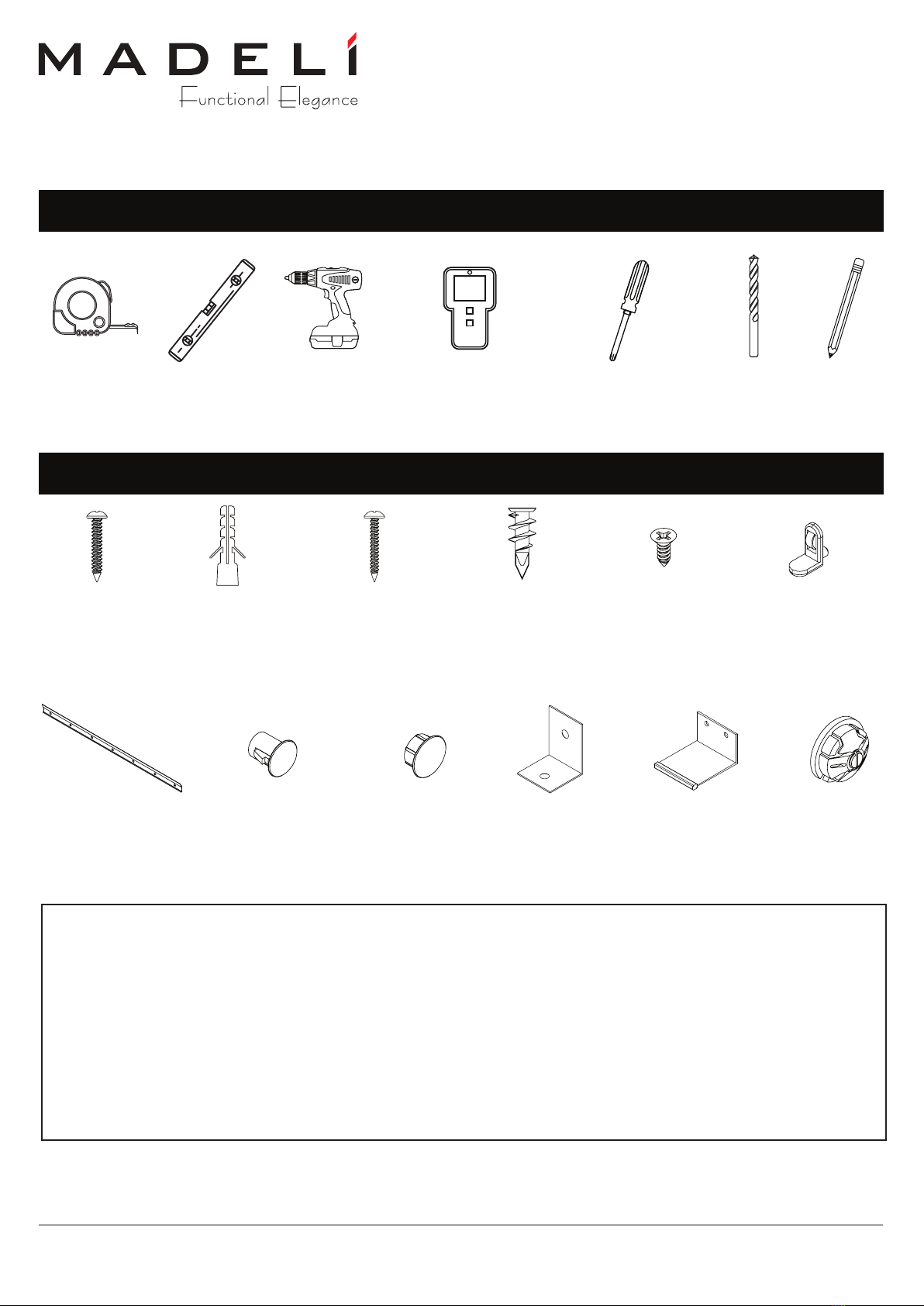

Tools and Materials / Outils et matériaux
Specifications / SpécificationsHardware Bag / Quincaillerie
All Rights Reserved - 2022 Rev. 03/21/22
14
Tape Measure
Mètre ruban
Level
Niveau
Drill
Perceuse
Drill Bit
Mèche
Phillips Screwdriver
Tournevis Philips
Pencil
Crayon
Stud Detector
Détecteur de montant
Wall Anchors
Chevilles pour
carreaux/béton
(x5)
Drywall Anchor Screw
Vis pour cheville de
plaque de plâtre
(x5)
50lbs Rated
Drywall Anchor
Cheville pour de
plaque de plâtre
(x5)
Anchor Screws
Vis pour chevilles
carreaux/béton
(x5)
Flat Head Screws
Vis à tête plate
(x5)
Strain Relief
Serre-Câble
(x1)
Handle (optional)
(1 per door)
Poignée (facultatif)
(1 par porte)
Hanging Cleat
Taquet de suspension
(x1)
Shelf Pegs
Support
d'étagère
30”H: x12 per compartment
30”H: x12 par compartiment
36”H: x16 per compartment
36”H: x16 par compartiment
Shelf Hole Caps
Bouchon pour trou
30”H: x24 per compartment
30”H: x24 par compartiment
36”H: x36 per compartment
36”H: x36 par compartiment
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Bottom Bracket
Support du bas
de l'armoire
20-36”W: x1
48-72”W: x2
Screw Caps
Bouchon
pour trou
(x4)
WARNING Electrical connections to the cabinets must be made by a licensed electrician and
must comply with the National Electric Code. The cabinets must be wired to a Class A 120VAC 20A
GFCI (Ground Fault Circuit Interrupter) if used in bathrooms and any other locations as required by
the National Electric Code. Read all instructions carefully before using.
AVERTISSEMENT Les Branchements électriques doivent être faits par un électricien agréé
et doivent être conformes au Code national de l'électricité et du bâtiment. Ces armoires doivent être
branchées à un disjoncteur de classe A 120VCA 20A (disjoncteur de fuite à la terre) si elle sont
installées dans des salles de bain et dans tout autre emplacement tel que requis par le Code national
de l'électricité et du bâtiment. Lisez attentivement toutes les instructions avant l'utilisation.

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
Assembly Parts / Pièces d'assemblage
Part List / Liste des pièces
All Rights Reserved - 2022 Rev. 03/21/22
15
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
ITEM # DESCRIPTION / DESCRIPTION
Main frame / Cadre principal
Side Kit / Kit latéral
Top and bottom covers / Couvercles supérieur et inférieur
Bottom bracket / Support inférieur
Handle (optional) / Poignée (facultatif)
Optional
Facultatif
Corner Protector
Protecteur d’angle
Door / Porte
Hanging cleat / Taquet de suspension
Protector / Protecteur
1
2
3
4
5
6
7
8
Glass Shelves / Étagères en verre (30” H = 3 Shelves / 36” H = 4 Shelves)9
7
1
8
8
8
2
2
83
4
6
5
3
9

Specifications / Spécifications
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
16
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Accessories / Accessoires
3X Magnifying Mirror
Miroir grossissant 3X
Cord Organizer
Organisateur de câble
Phone Holder
Support téléphone
Cosmetic Tray & Bracket
Plateau de rangement de
maquillage et support
Hand Shaver
Rasoir à main
Silicone Organizers:
Organisateurs en silicone:
Toothbrushes
Brosses à dents
Scissors/Tweezer
Ciseaux/Pince à épiler

Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
17
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Specifications / Spécifications
Installation / Installation
Maintain the cabinet in its original packaging until needed
for installation for its protection.
Garder l'armoire dans son emballage d'origine jusqu'à son
installation pour sa protection.
Step 1: Unpacking the cabinet
a) Remove the cabinet with its styrofoam packaging out of the box and place on a plane surface with the mirror facing up.
b) Cut packing tape and remove the glass shelves, the side kits and top/bottom covers. Store in safe place.
Étape 1: Déballer l'armoire
a) Sortez l'armoire et son emballage polystyrène de la boîte et placez-les sur une surface plane avec le miroir vers le haut.
b) Couper le ruban d'emballage et enlevez les étagères en verre, les kits latéraux et les couvercles supérieur et inférieur,
et mettez-les dans un endroit sûr.
Shelves
Étagères
Packing Tape
Ruban d'emballage
Side Kit
Kits latéraux
Top/Bottom Covers
Couvercles supérieur
et inférieur

Protectors - Do not remove until cabinet is installed
Protecteurs - Ne pas enlever jusqu'à ce que
l'armoire soit installée
Protectors - Do not
remove until cabinet is installed
Protecteurs - Ne pas enlever
jusqu'à ce que l'armoire soit
installée
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
18
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Specifications / Spécifications
Installation / Installation
1.
2.
3.
Step 2: Removing door(s)
1) Disconnect the cable
2) With the cabinet vertical, support the door and press in the back of the hinge to unclip it from its bracket.
Slide the door out and store it in a safe place. Never rest the door on its edges or corners.
3) Remove the top hinges bracket to allow top cover to open for electrical connections.
Étape 2: Enlever la/les porte(s)
1) Débranchez le câble electrique.
2) Avec l’armoire la verticale, soutenez la porte et appuyer sur l'arrière de la charnière pour la déclipser de son support.
Faites glisser la porte et rangez-la dans un endroit sûr. Ne posez jamais la porte sur ses bords ou ses coins.
3) Devissez le support de la charnière supérieure pour permettre au couvercle supérieur de s'ouvrir pour faire
les branchements électriques.
PRESS

Step 3: Locating the cabinet on the wall
The surface mounted Vanguard is installed by hanging it on a top cleat. The hanging cleat must be attached to at least two
wall studs or to furring strip/channel for cabinets 36" wide and under, and to as many wall studs as possible for larger sizes.
Determine the location of the cabinet and locate the wall studs for proper installation. The hanging cleat comes with holes
every 2". If needed, make extra holes. Note that it is highly recommended that the wall be framed behind the drywall or tile.
Étape 3: Déterminer l’emplacement de l'armoire sur le mur
Le Vanguard monté en surface est installé en le suspendant à un taquet supérieur. Le taquet doit être vissé à au moins
deux montants intérieurs de mur pour les armoires de 914mm ou plus petites, et à autant de montants possible pour les
grandes tailles. Déterminez l'emplacement de l'armoire et localisez les montants du mur pour une installation correcte.
Le taquet de suspension est livré avec des trous tous les 51mm. Si nécessaire, faites des trous supplémentaires.
Noter qu'il est fortement recommandé que le mur soit encadré derrière des plaques de plâtre ou des carreaux.
1” Min. (25mm)
27 3/4”(705mm)
for 30”(762mm) high cabinets
1 1/4”(32mm)
1 7/8”
(47.5mm)
33 3/4”(857mm)
for 36”(915mm) high cabinets
Bottom of hanging cleat
Bas du taquet de suspension
Wire access
Accès du fil électrique
Center line
Top of cabinet
Haut de l'armoire
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
19
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Specifications / Spécifications
Installation / Installation
Wood or metal studs
Montants en bois
ou en métal

The hanging cleat must be attached
to at least two wall studs or to furring
strip/channel for cabinets 36" wide
and under, and to as many wall studs
as possible for larger sizes.
The hanging cleat comes with holes
every 2". If needed, make extra holes.
Use 50lbs rated drywall anchors
provided for in-between studs.
Le taquet de suspension doit être vissé
à au moins deux montants du mur pour
les armoires de 914mm ou plus petites,
et à autant de montants possible pour
les plus grandes tailles. Le taquet est
livré avec des trous tous les 51mm.
Si nécessaire, faites des trous
supplémentaires.
Utilisez des chevilles pour plaquets
de plâtre prévues pour 50lb entre les
montants en bois or en métal.
Use standard wall anchors when
needed to attached to furring strip or
concrete.
Utilisez des chevilles pour béton
au besoin pour les fixer à du béton
ou à des carreaux.
Step 4: Installing a hanging cleat
Use the hanging cleat as template to mark the wall. Drill holes and install cleat with screws.
Étape 4: Installer le taquet de suspension
Utilisez le taquet de suspension comme gabarit pour marquer le mur. Percez et installez des chevilles et vis.
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami, FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at [phone] Ext.1 or [email protected]
Pour plus de précisions, veuillez contacter le service client Madeli au [phone] Ext.1 ou [email protected]
Specifications are subject to change without prior notice
Les spécifications sont susceptibles de changer sans préavis
All Rights Reserved - 2022 Rev. 03/21/22
20
Surface Mount
Montage en surface
VANGUARD
Vanguard™ Lighted Mirrored Cabinets
Armoires de salle de bain avec miroir éclairé
Specifications / Spécifications
Installation / Installation
The junction box should be
under the hanging cleat and
centered to the cabinet
MAKE SURE THE FIELD
WIRE IS LONG ENOUGH TO
REACH THE ACCESS POINT
ON CABINET PLUS 10” MORE
La boîte de jonction doit être
sous le taquet de suspension et
centré sur l'armoire
ASSUREZ-VOUS QUE
LE FIL ELECTRIQUE EST ASSEZ
LONG POUR ATTEINDRE LE
POINT D'ACCÈS SUR
L’ARMOIRE PLUS 10”(254mm)
DE PLUS
Wood or metal studs
Montants en bois
ou en métal
