Madeli SANCTUARY Slique IM-SA2036-00 User manual

Specifications, Installation and User’s Guide
Spécifications et Guide d’installation et d’utilisation
This instruction guide contains important information
on how to install, operate and maintain Slique™
mirrors. Read carefully and save for future
reference.
Ce guide d’instructions contient des
informations importantes sur l'installation,
l'utilisation et l’entretien des miroirs Slique™.
Lire attentivement et conserver pour
référence ultérieure.
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
• IM-SA6036-00
• IM-SA6042-00
•IM-SA2036-00
• IM-SA2436-00
• IM-SA2442-00
• IM-SA2448-00
Dressing Mirror
IM-SA2460-00
• IM-SA3036-00
• IM-SA3042-00
• IM-SA3636-00
• IM-SA3642-00
• IM-SA4236-00
• IM-SA4242-00
• IM-SA4836-00
• IM-SA4842-00 • IM-SA7242-00
• IM-SA7236-00
SANCTUARY
Models / Modèles
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
All Rights Reserved - 2019 Rev. 10/01/19

Page / Page
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™ All Models / Tous les Modèles
Table of Contents / Table des Matières
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
02
Warnings – Notes / Advertissements – Remarques .......................................................................................... 3
Maintenance / Entretien .................................................................................................................................... 3
Features / Caractéristiques ............................................................................................................................... 4
User’s Guide / Guide d’utilisation ...................................................................................................................... 5
Specifications / Spécifications – IM-SA2436-00 / IM2442-00 / IM-2448-00........................................................ 7
Specifications / Spécifications – IM-SA3036-00 / IM-3042-00............................................................................ 8
Specifications / Spécifications – IM-SA3636-00 / IM-4236-00............................................................................ 9
Specifications / Spécifications – IM-SA3642-00 / IM-4242-00............................................................................10
Specifications / Spécifications – IM-SA4836 / IM-4842-00............................................................................ 11-12
Specifications / Spécifications – IM-SA6036-00 / IM6042-00........................................................................13-14
Specifications / Spécifications – IM-SA7236-00 / IM-7242-00 ....................................................................15-16

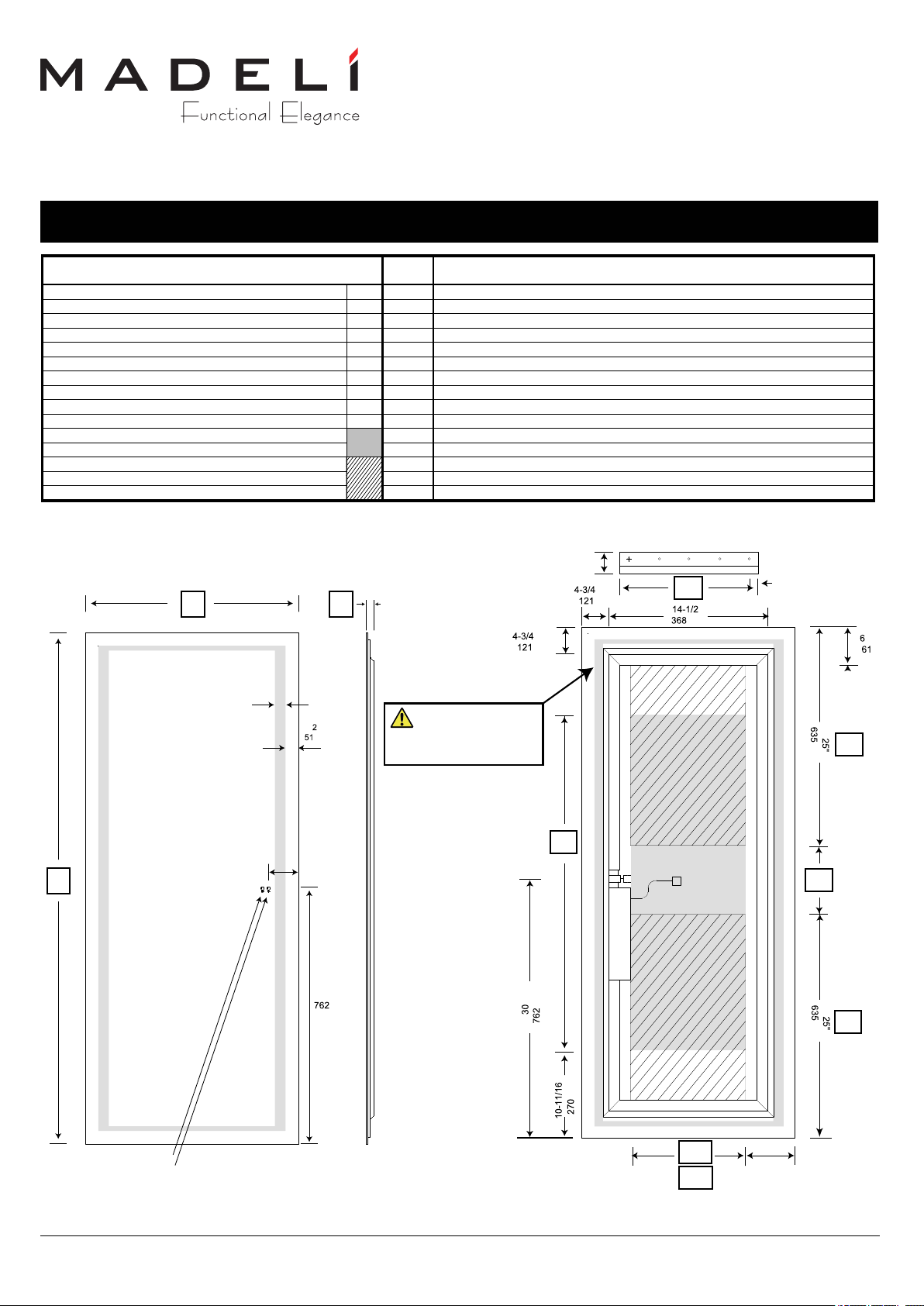

Specifications / Spécifications – Dressing Mirror - IM-SA2460-00 .................................................................. 17
Tools and Materials / Outils et Matériaux ........................................................................................................ 18
Hardware Bag / Quincaillerie ........................................................................................................................... 18

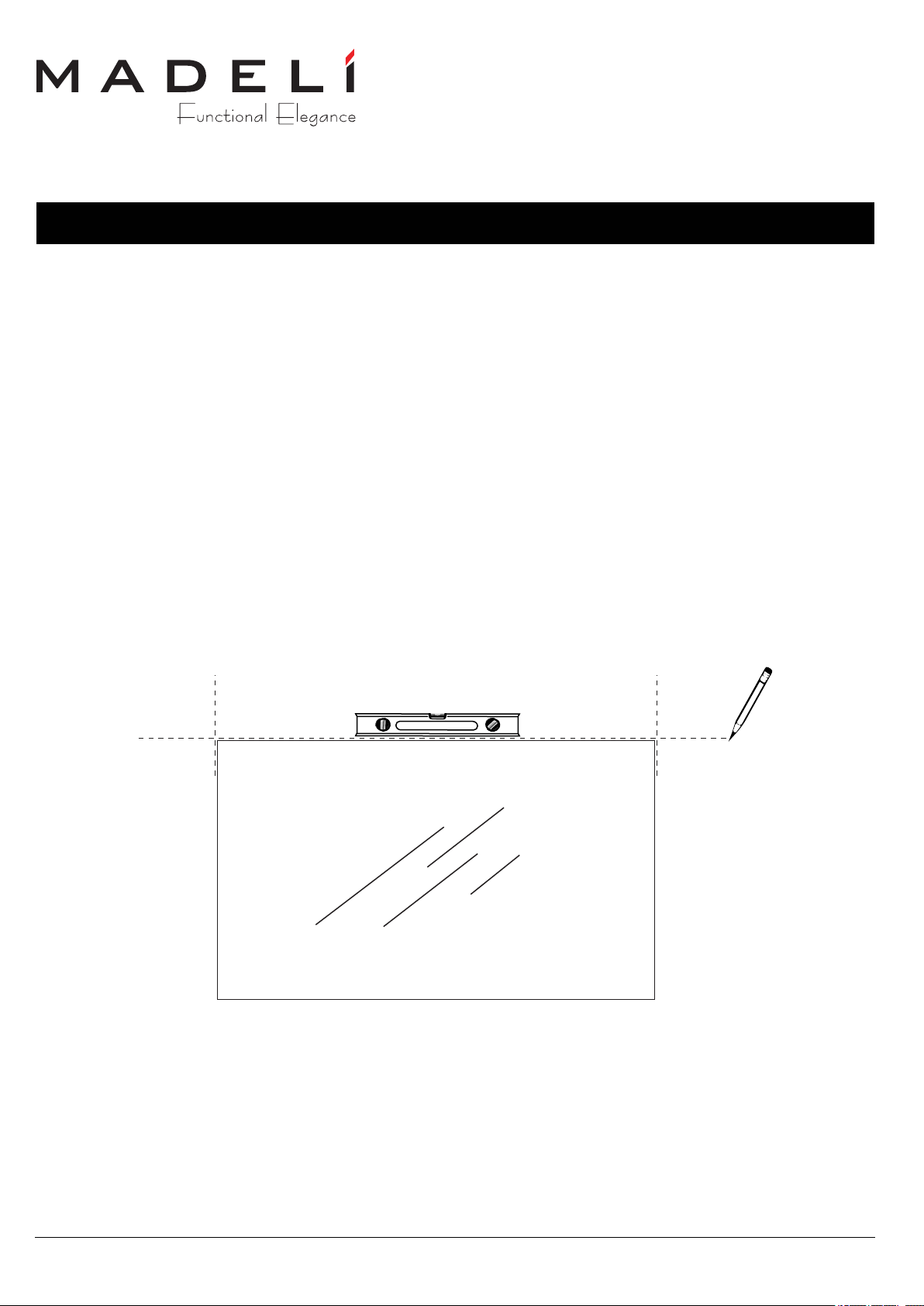

Mirror location / Emplacement du miroir .......................................................................................................... 19
Electrical Box Location / Emplacement de la boîte de junction. ...................................................................... 20
Hanging cleat installation / Installation de la cale d’accrochage ..................................................................... 21
Electrical connection / Raccordement électrique ............................................................................................ 22
Hanging the mirror / Accrochage du miroir ...................................................................................................... 23
Warranty / Garantie ......................................................................................................................................... 24
SANCTUARY
All Rights Reserved - 2018 Rev. 10/01/19
Specifications / Spécifications – IM-SA2036-00 ................................................................................................ 6

Warnings - Notes / Avertissements - Remarques
Maintenance / Entretien
03
Do not use abrasive cleansers, or ammonia or
vinegar based cleaners on any metal parts or glass
areas.
Use only damp cloth with 50/50 water/isopropyl
acohol sprayed on cloth, not the mirror for proper
cleaning.
Ne pas utiliser de nettoyants abrasifs ou à base
d'ammoniaque ou de vinaigre sur les parties
métalliques ou sur les surfaces du miroir.
Utilisez uniquement un chiffon humide imbibé d'un
mélange 50/50 d'eau et d'alcool isopropylique pour un
nettoyage adéquat.
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
All Models / Tous les ModèlesSlique™ Illuminated Mirror
Miroirs Lumineux Slique™
DANGER! Risk of personal injury. To avoid
possible electrical shock,
● Turn off electricity at the circuit breaker
before starting installation and during
maintenance.
● The mirror must be properly grounded.
● All local electrical and building codes must be
observed. The mirror must be installed by a
licensed electrician.
● This fixture is for indoor use only and
constructed for surface mounting.
● This fixture is not made to be used in shower or
steambath areas.
DANGER! Risque de blessure personnelle. Pour
éviter tout risque d'électrocution,
● Couper le courant au disjoncteur avant de
commencer l'installation ou pendant la
maintenance.
● Le miroir doit être mis à la terre
correctement.
● Tous les codes électriques et du bâtiment
locaux doivent être respectés. Le miroir doit
être installé par un électricien agréé.
● Ce miroir est pour usage intérieur seulement et
construit pour le montage en surface.
● Ce miroir luminaire n'est pas conçu pour être
utilisé dans les zones de douche ou de bain de
vapeur.
SANCTUARY
All Rights Reserved - 2019 Rev. 10/01/19

04
Features
Caractéristiques
•Ultra-Slim Designer Profile: ¾” off the wall.
•Dual Light Functionality: single-source frontal and surround lighting diffused by acrylic mediun Acrylens™.
•PureClear LEDs: Energy efficient 4000 kelvin and CRI 90+ LED lighting. 50,000 hours life expectancy.
•LumenTouch™ surface on/off switch & dimmer controls simultaneously frontal/surround lighting. No wall dimmer needed.
•Built-in Full-Width Defogger with independent on/off surface touch switch.
• Copper free and Greenshield™ protective backing to avoid potential black edges.
•Safety film back mirror.
• Aluminum French Cleat installation.
• ETL certified to UL 962 and CSA STD C22.2 No.250.0
• Lifetime Limited Warranty.
• All components are replaceable.
• Profil designer Ultra-Slim à 20mm du mur.
•Éclairage à double fonctionnalité, frontal et en périmètre, à source unique, diffusé par Acrylen™, matériau acrylique
exclusif.
• LED PureClear: éclairage écoénergétique à faible consommation 4000 kelvin et CRI 90+. 50.000 heures de vie.
• Interrupteur et gradateur tactile de surface LumenTouch™ pour le contrôle simultané de l’éclairage frontal et de fond.
Pas besoin de gradateur mural.
•Désembueur intégré pleine largeur avec interrupteur tactile marche/arrêt.
• Miroirs sans cuivre et avec la protection Greenshield™ pour éviter les bords noirs potentiels.
•Film PVC de sécurité.
• Installation : “Cale Française” en aluminium.
• Certifié par ETL aux standards UL 962 et CSA C22.2. No. 250.0
• Garantie limitée à vie.
• Tous les composants sont remplaçables.
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
All Models / Tous les ModèlesSlique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
All Rights Reserved - 2019 Rev. 10/01/19

05
User’s Guide
Guide d’utilisation
Operating LumenTouch™ Light and Dimmer
1. Touch the light switch window to activate it if it is not blue.
2. Touch light switch window to turn the light on or off. The light is on if the window is white and off if the window is blue.
3. With the window white, touch and hold the window to increase or dim the brightness to your preferred task level.
The brightness level will be saved and come back to the same intensity when the light is cycled on and off.
4. With the light switch window blue (light off), touch and hold the window to turn the switch window light off for
complete darkness.
Operating the defogger
1. Touch the defogger switch window to activate the switch. The window turns blue.
2. Touch the defogger switch window to turn the defogger on or off. The defogger is on if the window is white and off if
the window is blue.
3. With the defogger switch window blue (defogger off), touch and hold the window to turn the switch window light off
for complete darkness.
Fonctionnement de l’éclairage et du gradateur LumenTouch™
1. Touchez la fenêtre de l’interrupteur d'éclairage pour l’activer si elle n’est pas bleue.
2. Touchez la fenêtre pour allumer ou éteindre la lumière. La lumière est allumée si la fenêtre est blanche et éteinte si
la fenêtre est bleue.
3. Quand la fenêtre est blanche, touchez et maintenez le doigt sur la fenêtre pour augmenter ou diminuer la
luminosité selon vos préférences. La luminosité sera sauvegardée et reviendra à la même intensité quand la
lumière sera éteinte et allumée de nouveau.
4. Quand la fenêtre est bleue (lumière éteinte), touchez et maintenez le doigt sur la fenêtre pour éteindre la lumière
de l'interrupteur pour une obscurité totale.
Fonctionnement de désembueur
1. Touchez la fenêtre de l’interrupteur du désembueur pour l’activer. La fenêtre devient bleue.
2. Touchez la fenêtre pour allumer ou éteindre le désembueur. Le désembueur est allumé si la fenêtre est blanche et
éteint si la fenêtre est bleue.
3. Quand la fenêtre est bleue (désembueur éteint), touchez et maintenez la fenêtre pour éteindre la lumière de
l'interrupteur pour une obscurité totale.
Light
Switch
Window
Defogger
Switch
Window
fenêtre de
l’interrupteur
d'éclairage
la fenêtre de
l’interrupteur
du désembueur
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
All Models / Tous les ModèlesSlique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
All Rights Reserved - 2019 Rev. 10/01/19

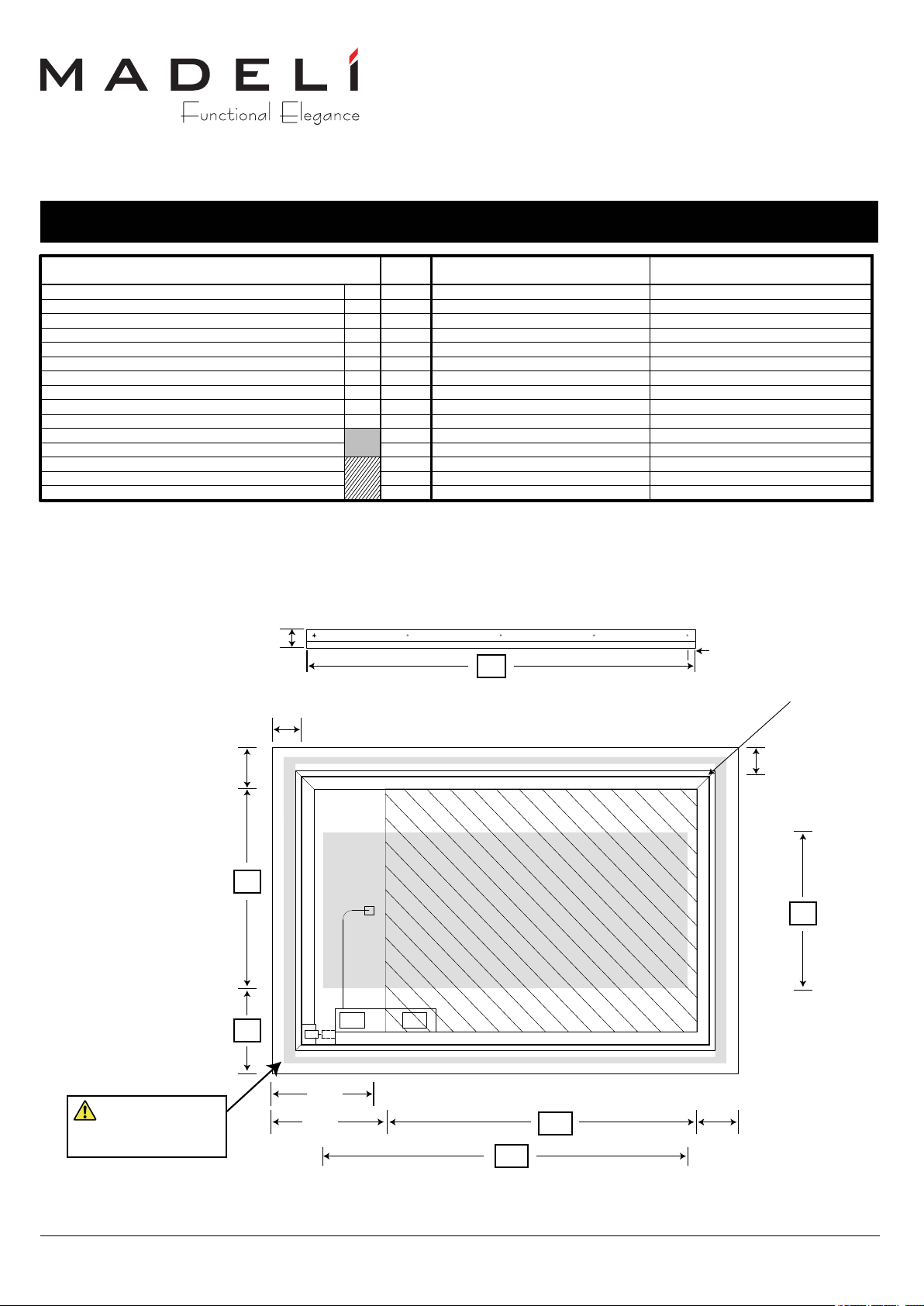

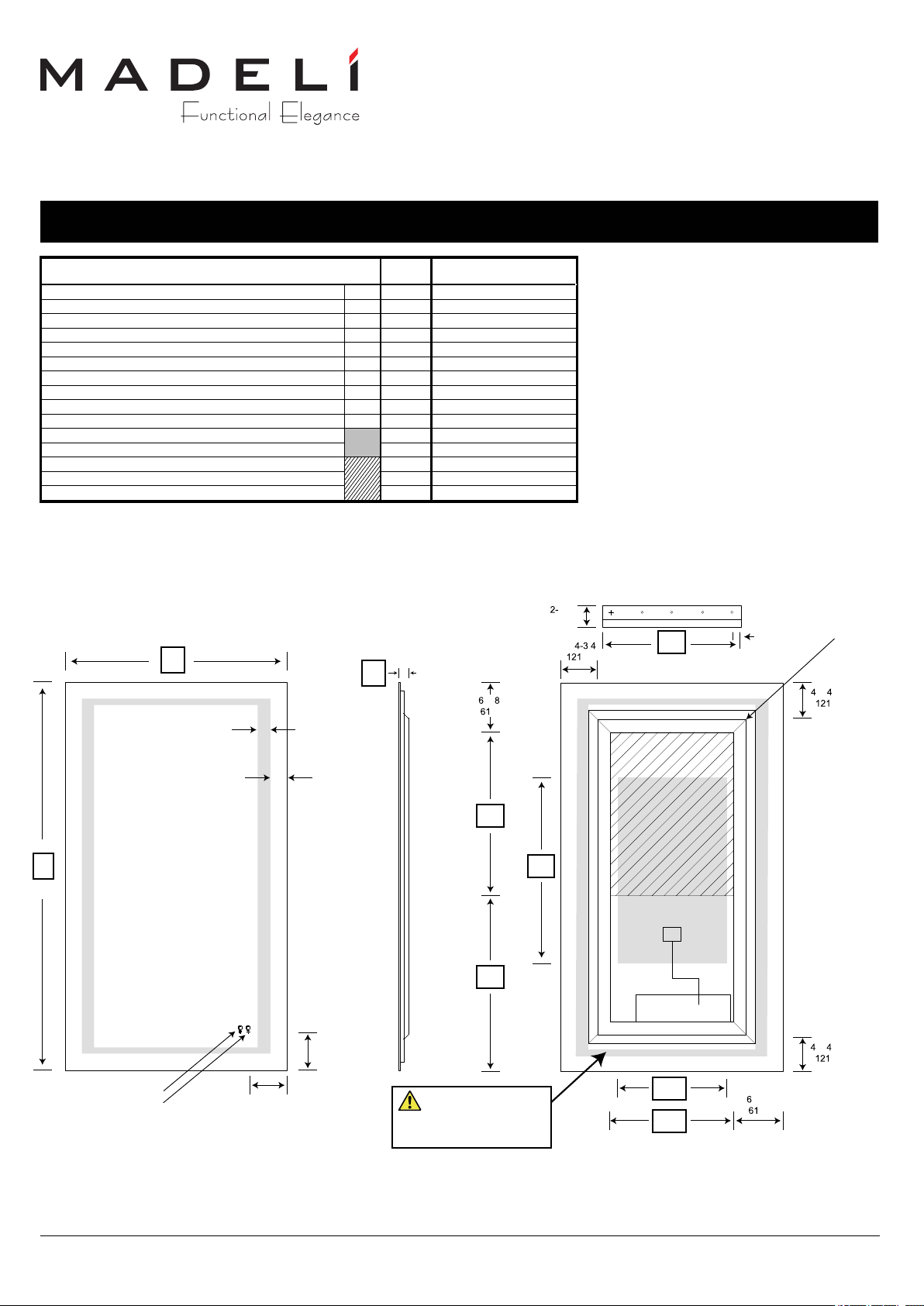

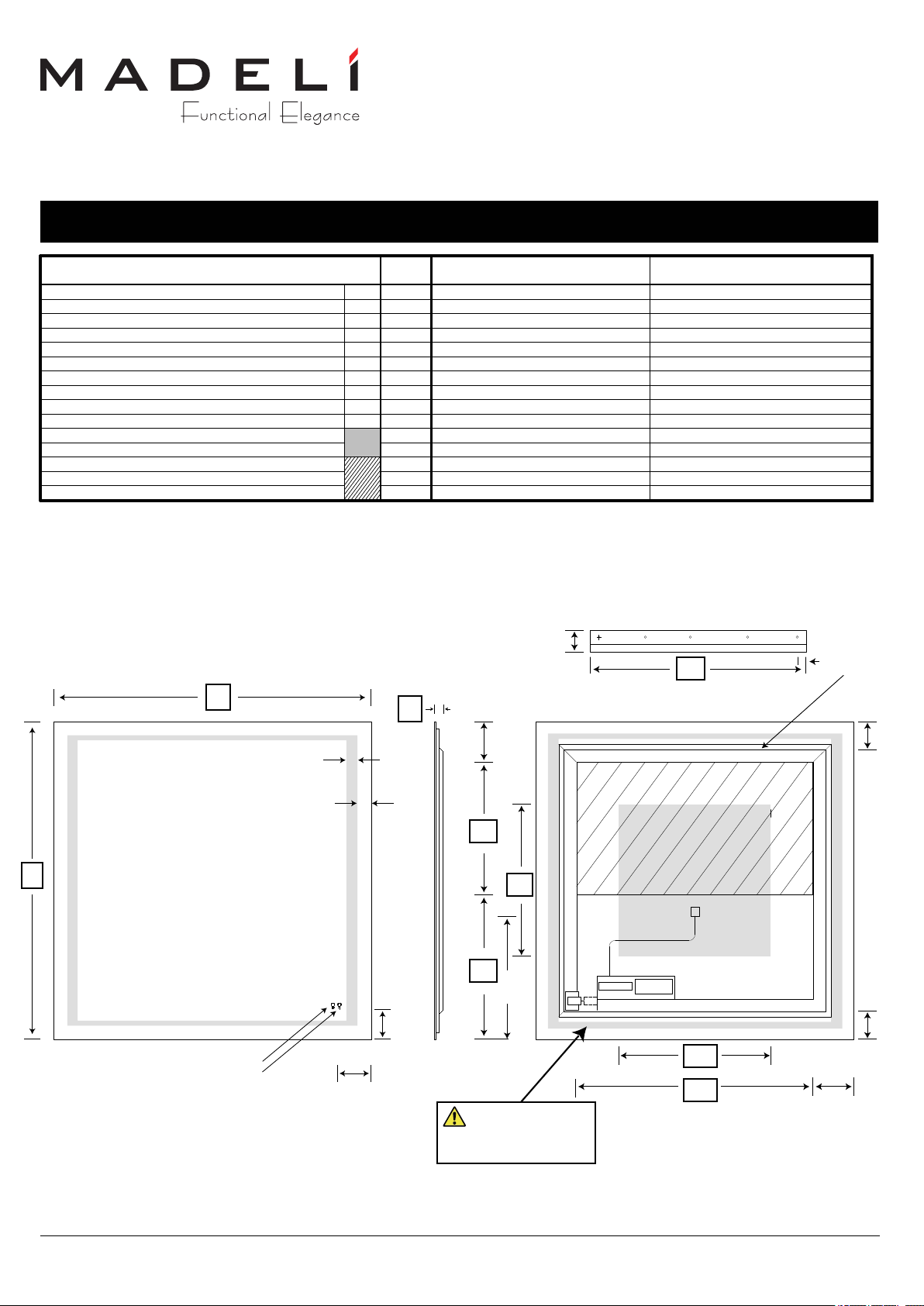

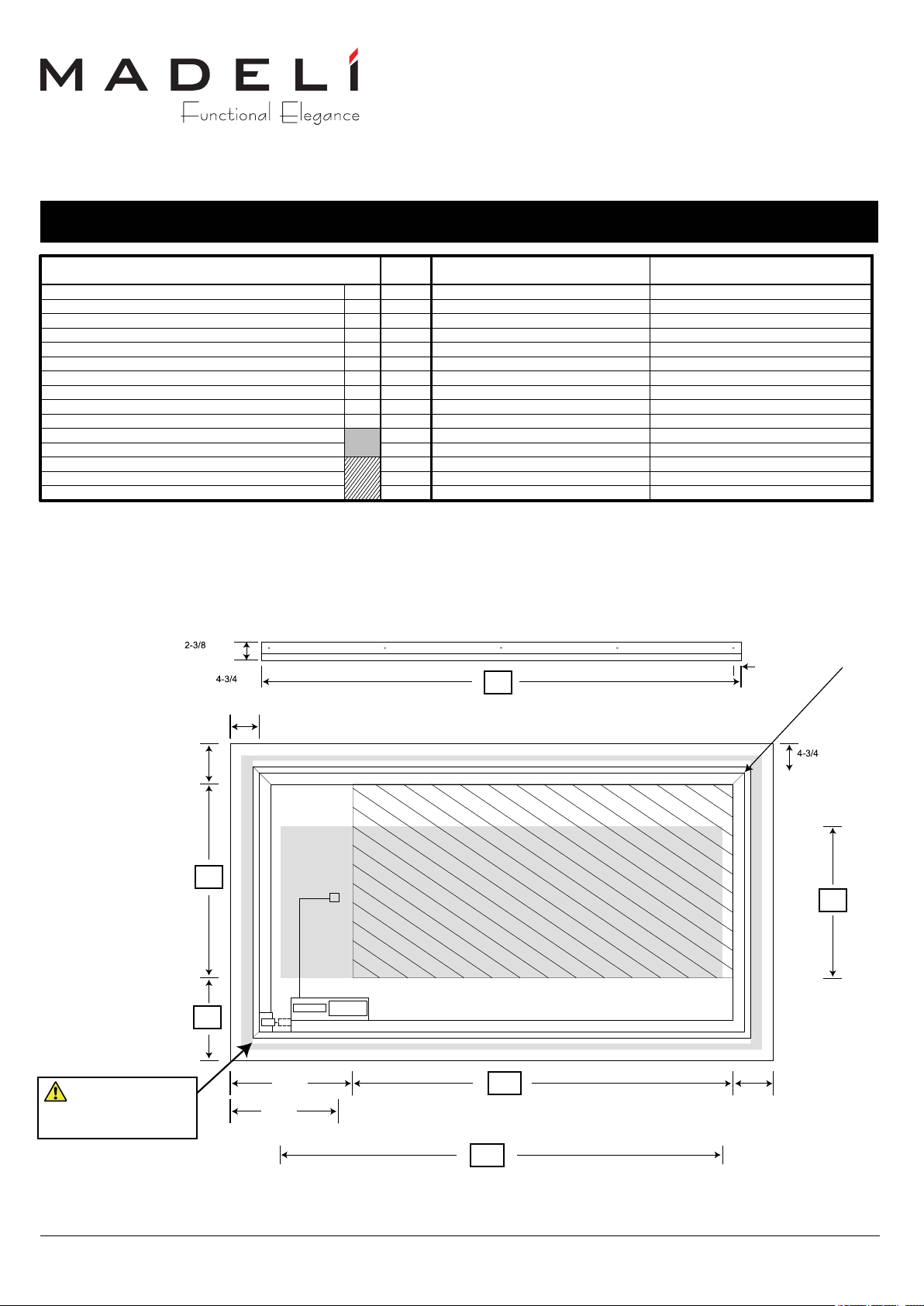

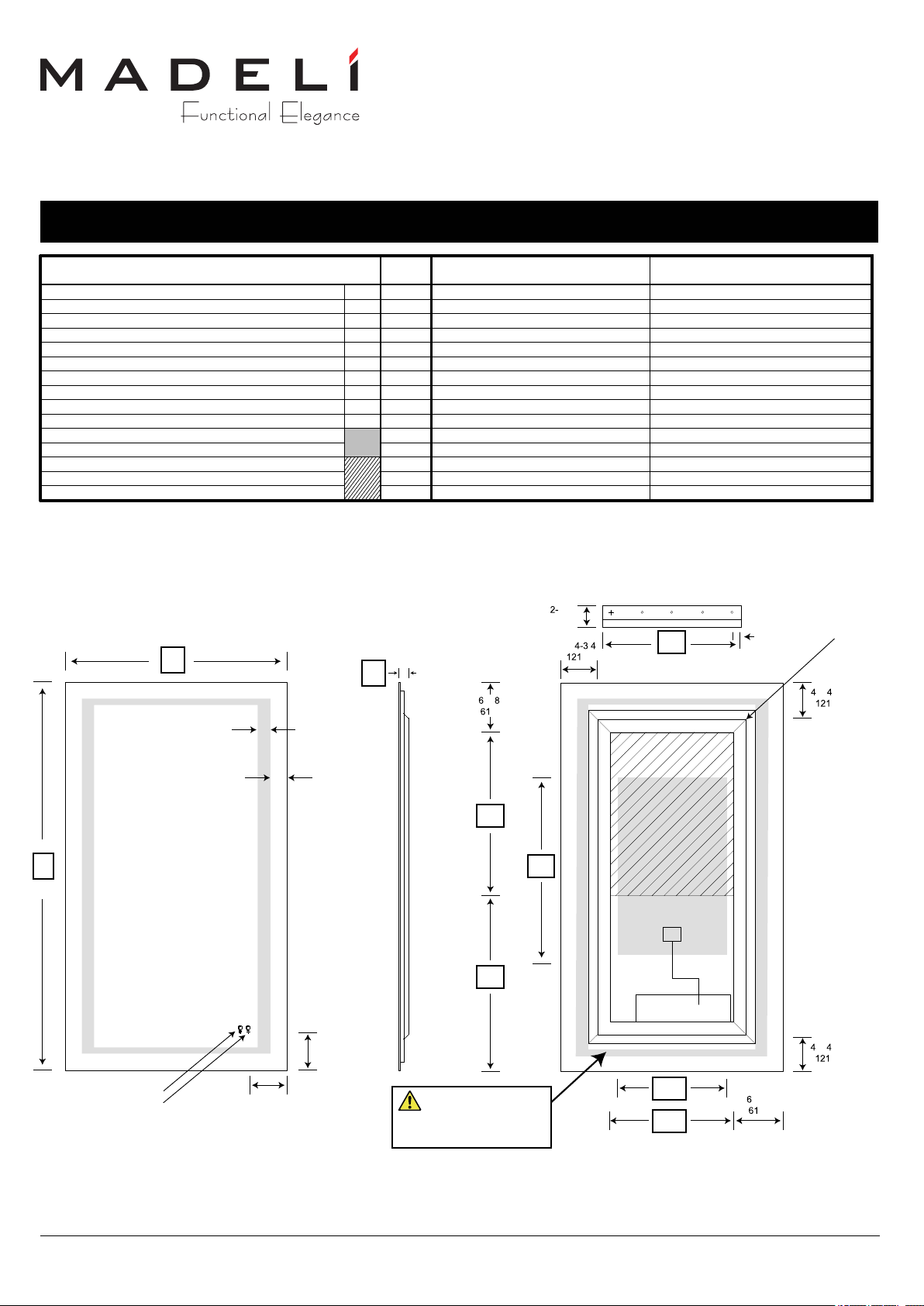

Specifications / Spécifications
06
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
-3/8˝
(1 mm)
Defogger
-3/ ˝
( mm)
-3/ ˝
( mm)
-3/ ˝
(1 mm)

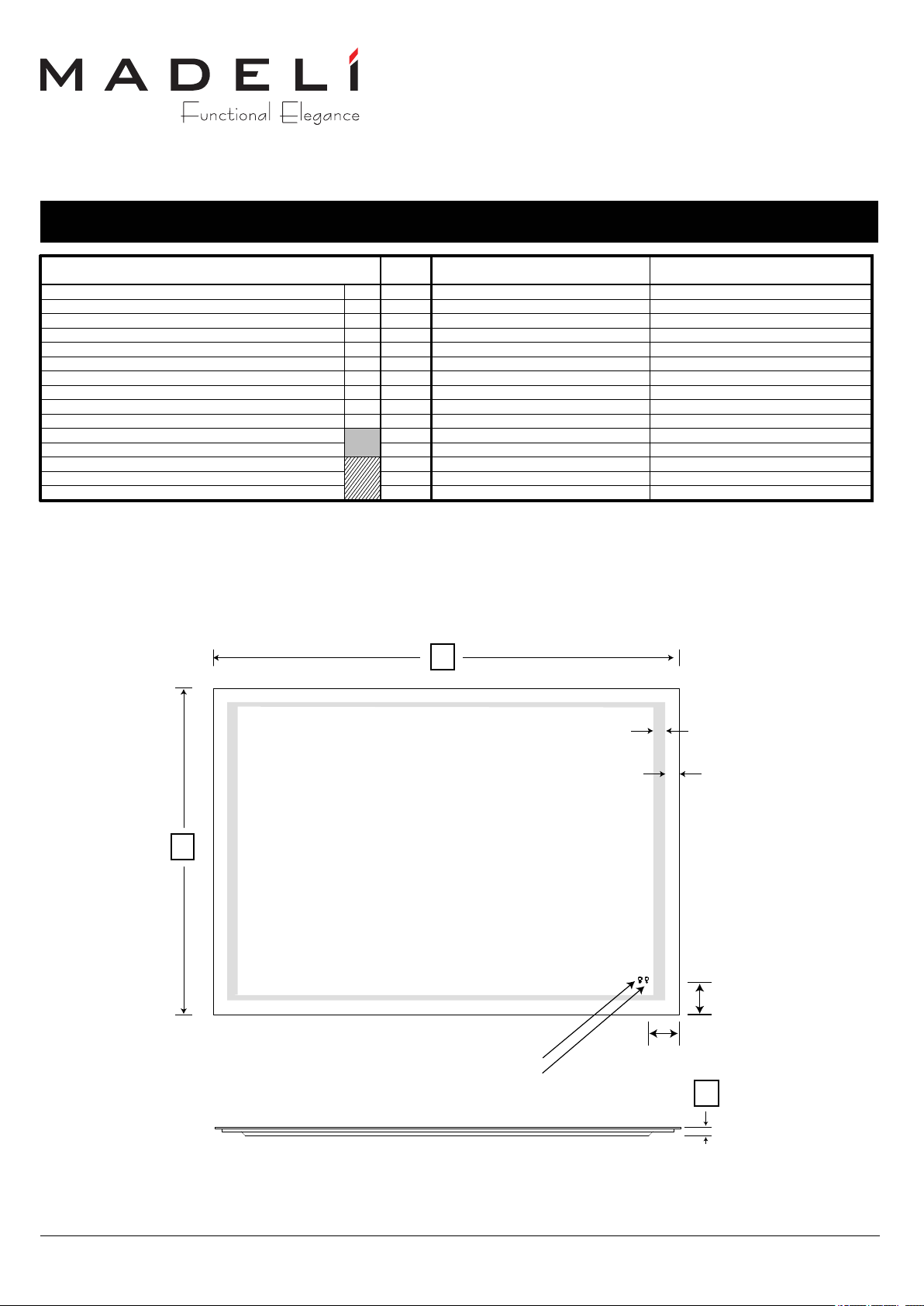

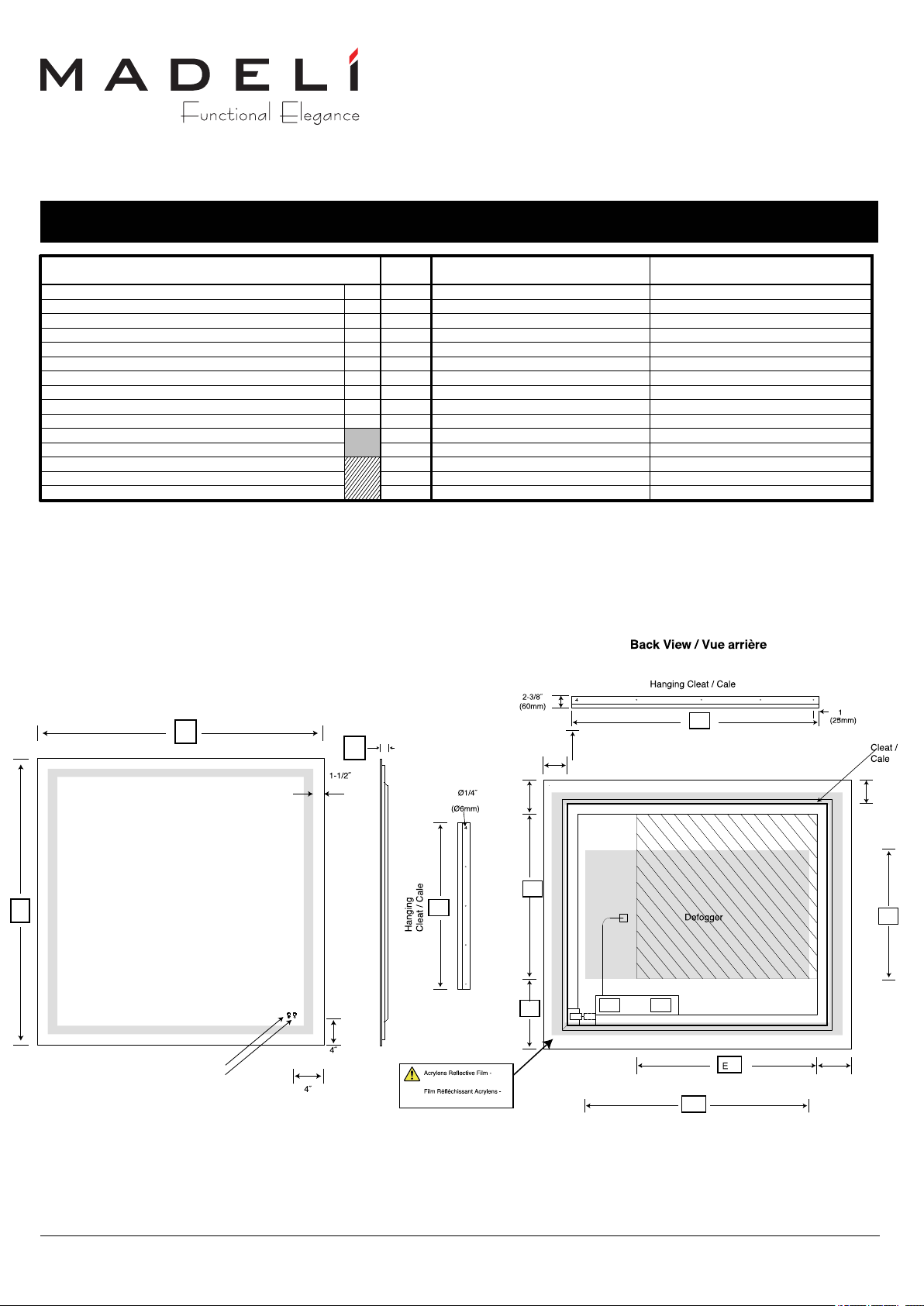

Front View / Vue de face
1-1/2˝
(38mm)
2˝
(51mm)
4˝
(102mm)
4˝
(102mm)
Defogger Switch
Light Switch

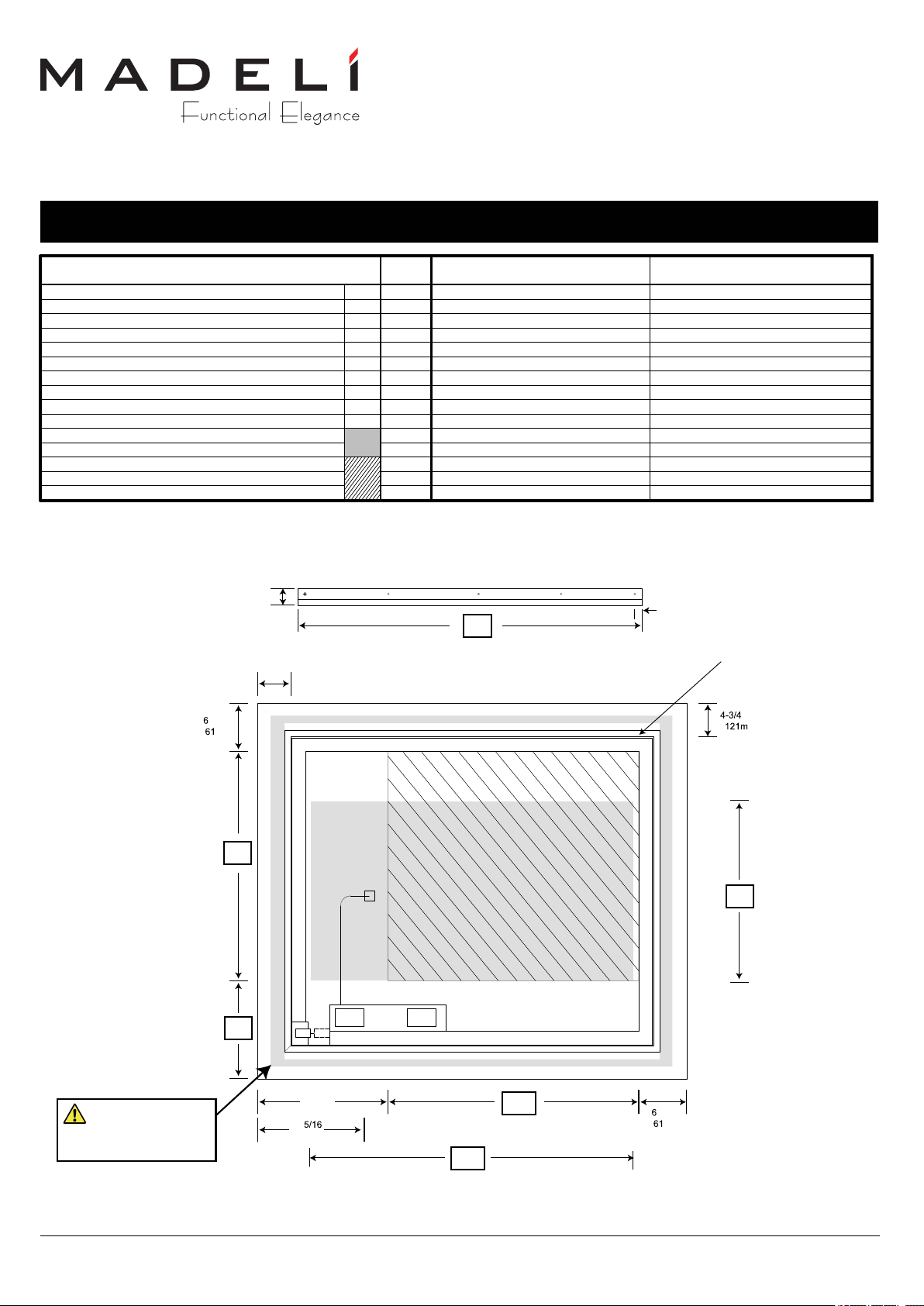

Side View / Profil Back View / Vue arrière
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
3/8˝
(60mm)
/ ˝
( mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
SANCTUARY
IM-SA2036-00
Model / Modèle
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA2036-00
20"(508)
36"(915)
7/8"(22)
13"(330)
23"(584)x39"(991)x3-1/2"(90)
20 lbs / 9 kg
26 lbs / 12 kg
120 VAC 60HZ .34A 37W
36"(915)
2333 / 4000 / 90+
7-7/8"(200)
17-5/8"("(448)
All Rights Reserved - 2019 Rev. 10/01/19
H
WD
EH
DH
CV
EF
DW
EW
14-3/16"(360)
6-1/4"(159)
12"(305)

Specifications / Spécifications
07
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
-3/8˝
(1 mm)
Defogger
-3/ ˝
(mm)
-3/ ˝
(mm)
-3/ ˝
(1 mm)
16-7/8˝
(429mm)
Front View / Vue de face
1-1/2˝
(38mm)
2˝
(51mm)
4˝
(102mm)
4˝
(102mm)
Defogger Switch
Light Switch
Side View / Profil Back View / Vue arrière
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
3/8˝
(60mm)
/ ˝
(mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
SANCTUARY
IM-SA2436-00
IM-SA2448-00
IM-SA2442-00
Model / Modèle
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA2436-00
24"(610)
36"(915)
7/8"(22)
13"(330) 13" (330)
27"(680)x39"(991)x3-1/2"(90)
20 lbs / 10 kg
26 lbs / 12 kg
120 VAC 60HZ .41A 46W
36"(813)
2500 / 4000 / 90+ 2469 / 4000 / 90+
9-13/16"(250)
13-3/4"(350)
12"(305)
17-5/8"(448)
IM-SA2442-00
24"(610)
42"(1067)
7/8"(22)
27"(680)x45"(1143)x3-1/2"(90)
26 lbs / 12 kg
33 lbs / 15 kg
120 VAC 60HZ .52A 57W
36"(813)
20"(510)
11-1/4"(288)
14-5/8"(373)
21"(533)
13" (330)
2749 / 4000 / 90+
IM-SA2448-00
24"(610)
48"(1219)
7/8"(22)
27"(680)x51"(1289)x3-1/2"(90)
29 lbs / 13 kg
37 lbs / 17 kg
120 VAC 60HZ .7A 75W
42"(1067)
29-1/2"(750)
11-1/4(288)
20-5/8"(525)
21"(533)
All Rights Reserved - 2019 Rev. 10/01/19
H
WD
EH
DH
CV
EF
DW
EW
11-1/4"(288)
9-13/16"(250) 9-13/16"(250)

Specifications / Spécifications
08
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
-3/8˝
(1 mm)
Defogger
-3/ ˝
(mm)
-3/ ˝
(mm)
-3/ ˝
(1 mm)
Front View / Vue de face
1-1/2˝
(38mm)
2˝
(51mm)
4˝
(102mm)
4˝
(102mm)
Defogger Switch
Light Switch
Side View / Profil Back View / Vue arrière
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
3/8˝
(60mm)
/ ˝
(mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
SANCTUARY
IM-SA3036-00
IM-SA3042-00
Model / Modèle
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA3036-00
30"(762)
36"(915)
7/8"(22)
19"(483) 19" (483)
23"(584)x39"(991)x3-1/2"(90)
23 lbs / 11 kg
29 lbs / 13 kg
120 VAC 60HZ .6A 66W
36"(813)
2750 / 4000 / 90+ 2750 / 4000 / 90+
11-3/4"(300)
20"(510)
17-1/4"(440)
14-5/8"(373)
15"(381)
IM-SA3042-00
30"(762)
42"(1067)
7/8"(22)
33"(832)x45"(1143)x3-1/2"(90)
36 lbs / 16 kg
28 lbs / 13 kg
120 VAC 60HZ .6A 66W
36"(813)
20"(510)
15-5/8"(396)
20"(510)
All Rights Reserved - 2019 Rev. 10/01/19
H
WD
EH
DH
CV
EF
DW
EW
11-3/4"(300)
17-1/4"(440)

Specifications / Spécifications
09
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
IM-SA3636-00
IM-SA4236-00
Model / Modèle
All Rights Reserved - 2019 Rev. 10/01/19
Front View / Vue de face
DO
NOT REMOVE!
NE PAS ENLEVER!
CV
CH DH
W
DW
EH
EF
H
W
D
(38mm)
(102mm)
(102mm)
Defogger Switch
Light Switch
6-3/8"
(161mm)
4-3/4"
(121mm)
6-3/8"
(161mm)
4-3/4"
(121mm)
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA3636-00
36"(915)
36"(915)
7/8"(22)
31"(787)
39"(991)x39"(991)x3-1/2"(90)
31 lbs / 14kg
39 lbs / 18 kg
120 VAC 60HZ .87A 96W
36"(813)
3000 / 4000 / 90+ 3249 / 4000 / 90+
19"(483)
20"(510)
9-5/8"(245)
IM-SA4236-00
36"(915)
42"(1067)
7/8"(22)
39"(985)x45"(1143)x3-1/2"(90)
36 lbs / 16 kg
46 lbs / 21 kg
120 VAC 60HZ .89A 98W
42"(1067)
20"(510)
25 11/16" (653)
20"(510)20"(510)
20"(510)
16"(406)
20"(510)
9-5/8"(245)

Specifications / Spécifications
10
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
IM-SA3642-00
IM-SA4242-00
Model / Modèle
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA3642-00
42"(1067)
36"(915)
7/8"(22)
25-11/16"(653) 31" (787)
39"(991)x45"(1143)x3-1/2"(90)
31 lbs / 14 kg
39 lbs / 18 kg
120 VAC 60HZ .87A 96W
36"(813)
3030 / 4000 / 90+ 3329 / 4000 / 90+
23-1/4"(591)
15-5/8"(396)
20"(510)
IM-SA4242-00
42"(1067)
42"(1067)
7/8"(22)
45"(1143)x45"(1143)x3-1/2"(90)
40 lbs / 18 kg
52 lbs / 24 kg
120 VAC 60HZ .9A 99W
36"(915)
20"(510)
29-1/4"(745)
15-5/8"(396)
20"(510)
All Rights Reserved - 2019 Rev. 10/01/19
H
WD
DH
CV
EH
EF
DW
EW
Front View / Vue de face
1-1/2˝
(38mm)
2˝
(51mm)
4˝
(102mm)
4˝
(102mm)
Side View / Profil Back View / Vue arrière
4-3/4˝
(121mm)
4-3/4˝
(121mm)
6-3/8˝
(161mm)
6-3/8˝
(161mm)
16-7/8˝
(429mm)
2-3/8˝
(60mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
Defogger Switch
Light Switch
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
Defogger
20"(510) 20"(510)
20"(510)

Specifications / Spécifications
11
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
IM-SA4836-00
IM-SA4842-00
Model / Modèle
All Rights Reserved - 2019 Rev. 10/01/19
H
W
D
Front View / Vue de face
1-1/2˝
(38mm)
2˝
(51mm)
Defogger Switch
Light Switch
4˝
(102mm)
4˝
(102mm)
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA4836-00
48"(1219)
36"(915)
7/8"(22)
36"(914) 36" (914)
51"(1289)x39"(991)x3-1/2"(90)
39 lbs / 18 kg
52 lbs / 24 kg
120 VAC 60HZ 1.35A 149W
42"(1067)
3499 / 4000 / 90+ 3610 / 4000 / 90+
34-13/16"(885)
20"(510)
25-5/8"(651)
18-1/2"(470)
11-1/8"(281)
IM-SA4842-00
48"(1219)
42"(1067)
7/8"(22)
51"(1289)x45"(1143)x3-1/2"(90)
45 lbs / 21 kg
59 lbs / 27 kg
120 VAC 60HZ 1.36A 150W
42"(1067)
20"(510)
24-1/2"(625)
11-1/8"(281)
34-13/16"(885)
25-5/8"(651)

Specifications / Spécifications
12
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
IM-SA4836-00
IM-SA4842-00
Model / Modèle
All Rights Reserved - 2019 Rev. 10/01/19
EH
DH
CV
EF
DW
EW

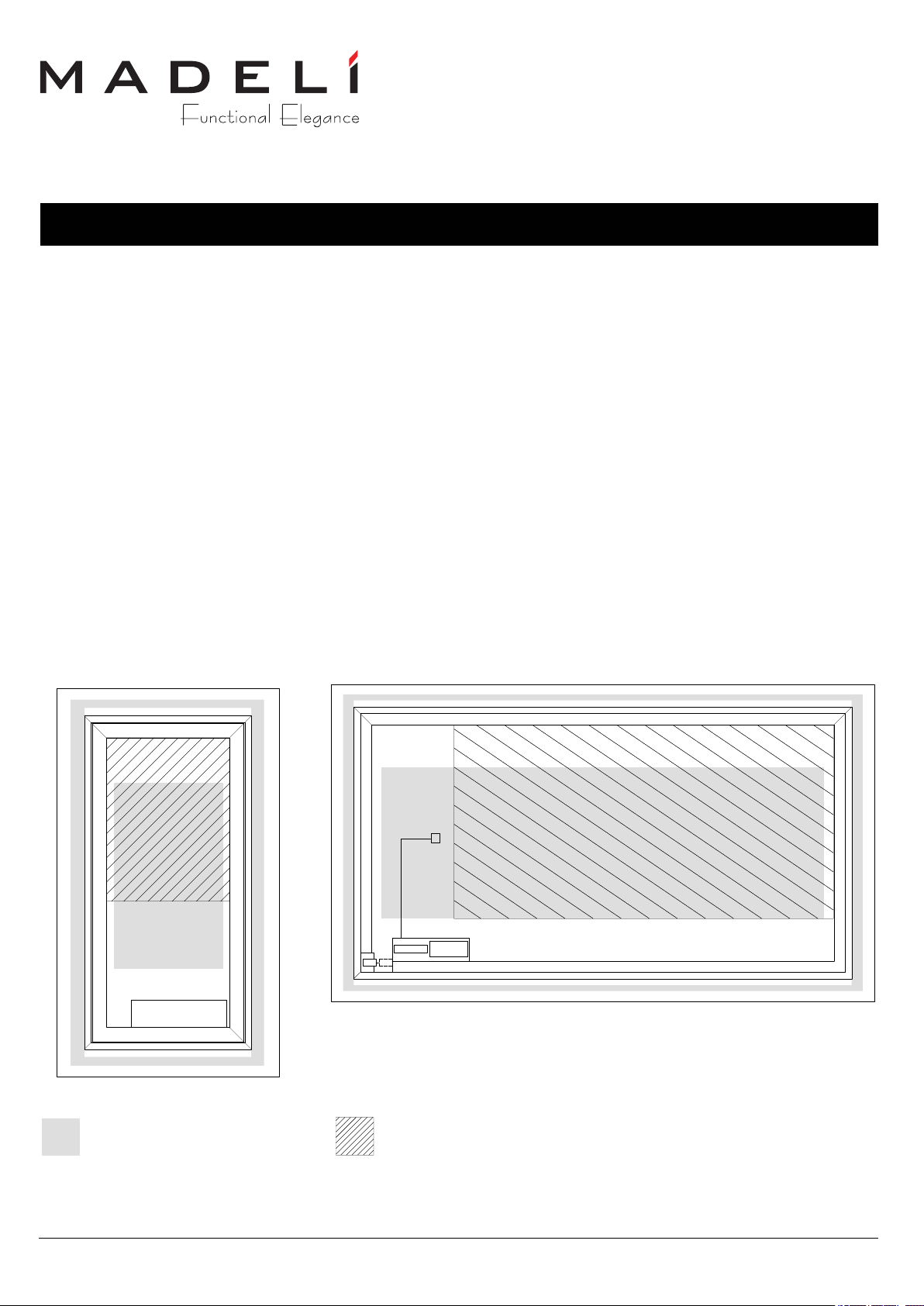

Back View / Vue arrière
2-3/8˝
(60mm) 1˝
(25mm)
Hanging Cleat / Cale
-3/8˝
(1 mm)
12- ˝
(312mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
-3/8˝
(1 mm)
17˝
(432mm)
Defogger
˝
(m)
4-3/4˝
(121mm) Cleat / Cale
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA4836-00
48"(1219)
36"(915)
7/8"(22)
36"(914) 36" (914)
51"(1289)x39"(991)x3-1/2"(90)
39 lbs / 18 kg
52 lbs / 24 kg
120 VAC 60HZ 1.35A 149W
42"(1067)
3499 / 4000 / 90+ 3610 / 4000 / 90+
34-13/16"(885)
20"(510)
25-5/8"(651)
18-1/2"(470)
11-1/8"(281)
IM-SA4842-00
48"(1219)
42"(1067)
7/8"(22)
51"(1289)x45"(1143)x3-1/2"(90)
45 lbs / 21 kg
59 lbs / 27 kg
120 VAC 60HZ 1.36A 150W
42"(1067)
20"(510)
24-1/2"(625)
11-1/8"(281)
34-13/16"(885)
25-5/8"(651)

Specifications / Spécifications
13
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
IM-SA6036-00
IM-SA6042-00
Model / Modèle
All Rights Reserved - 2019 Rev. 10/01/19
H
W
D
Front View / Vue de face
1-1/2˝
(38mm)
2˝
(51mm)
Defogger Switch
Light Switch
4˝
(102mm)
4˝
(102mm)
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA6036-00
60"(1524)
36"(915)
7/8"(22)
48" (1219)
63"(1594)x39"(991)x3-1/2"(90)
47 lbs / 21 kg
62 lbs / 28 kg
120 VAC 60HZ 1.75A 193W
60"(1219)
3999 / 4000 / 90+ 4171 / 4000 / 90+
46-7/8"(1119)
20"(510)
36-5/8"(931)
18-1/2"(470)
11-1/8"(281)
IM-SA6042-00
60"(1524)
42"(1067)
7/8"(22)
63"(1594)x45"(1137)x3-1/2"(90)
55 lbs / 25 kg
72 lbs / 33 kg
120 VAC 60HZ 1.76A 194W
60"(1219)
46-7/8"(1119)
20"(510)
24-1/2"(625)
11-1/8"(281)
48" (1219)
36-5/8"(931)

Specifications / Spécifications
14
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
IM-SA6036-00
IM-SA6042-00
Model / Modèle
All Rights Reserved - 2019 Rev. 10/01/19
EH
DH
CV
EF
DW
EW
Back View / Vue arrière
2-3/8˝
(60mm) 1˝
(25mm)
Hanging Cleat / Cale
Defogger
4-3/4˝
(121mm)
4-3/4˝
(121mm)
6-3/8˝
(161mm)
12-5/16"
(312mm)
17˝
(432mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
6-3/8˝
(161mm)
Cleat / Cale
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA6036-00
60"(1524)
36"(915)
7/8"(22)
48" (1219)
63"(1594)x39"(991)x3-1/2"(90)
47 lbs / 21 kg
62 lbs / 28 kg
120 VAC 60HZ 1.75A 193W
60"(1219)
3999 / 4000 / 90+ 4171 / 4000 / 90+
46-7/8"(1119)
20"(510)
36-5/8"(931)
18-1/2"(470)
11-1/8"(281)
IM-SA6042-00
60"(1524)
42"(1067)
7/8"(22)
63"(1594)x45"(1137)x3-1/2"(90)
55 lbs / 25 kg
72 lbs / 33 kg
120 VAC 60HZ 1.76A 194W
60"(1219)
46-7/8"(1119)
20"(510)
24-1/2"(625)
11-1/8"(281)
48" (1219)
36-5/8"(931)

Specifications / Spécifications
15
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
IM-SA7236-00
IM-SA7242-00
Model / Modèle
All Rights Reserved - 2019 Rev. 10/01/19
H
W
D
Front View / Vue de face
1-1/2˝
(38mm)
2˝
(51mm)
Defogger Switch
Light Switch
4˝
(102mm)
4˝
(102mm)
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA7236-00
72"(1829)
36"(915)
7/8"(22)
60" (1524)
75"(1899)x39"(991)x3-1/2"(90)
55 lbs / 25 kg
72 lbs / 33 kg
120 VAC 60HZ 2.14A 236W
60"(1067)
4499 / 4000 / 90+ 4751 / 4000 / 90+
58-11/16"(1490)
20"(510)
48-5/8"(1236)
18-1/2"(470)
11-1/8"(281)
IM-SA7242-00
72"(1829)
42"(1067)
7/8"(22)
75"(1899)x45"(1137)x3-1/2"(90)
65 lbs / 30 kg
85 lbs / 38 kg
120 VAC 60HZ 2.17A 238W
60"(1067)
20"(510)
24-1/2"(625)
11-1/8"(281)
58-11/16"(1490)
48-5/8"(1236)
60" (1524)

Specifications / Spécifications
16
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
IM-SA7236-00
IM-SA7242-00
Model / Modèle
All Rights Reserved - 2019 Rev. 10/01/19
EH
DH
CV
EF
DW
EW
Back View / Vue arrière
Defogger
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
6-3/8˝
(161mm)
17˝
(432mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
6-3/8˝
(161mm)
12-5/16˝
(312mm)
˝
(121mm)
(60mm)
˝
(121mm)
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
IM-SA7236-00
72"(1829)
36"(915)
7/8"(22)
60" (1524)
75"(1899)x39"(991)x3-1/2"(90)
55 lbs / 25 kg
72 lbs / 33 kg
120 VAC 60HZ 2.14A 236W
60"(1067)
4499 / 4000 / 90+ 4751 / 4000 / 90+
58-11/16"(1490)
20"(510)
48-5/8"(1236)
18-1/2"(470)
11-1/8"(281)
IM-SA7242-00
72"(1829)
42"(1067)
7/8"(22)
75"(1899)x45"(1137)x3-1/2"(90)
65 lbs / 30 kg
85 lbs / 38 kg
120 VAC 60HZ 2.17A 238W
60"(1067)
20"(510)
24-1/2"(625)
11-1/8"(281)
58-11/16"(1490)
48-5/8"(1236)
60" (1524)

Specifications / Spécifications
17
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
SANCTUARY
Dressing Mirror - IM-SA2460-00
Model / Modèle
i
Specifications / Spécifications Symbol
Symbole
Width/Largeur W
Height/Hauteur H
Depth/Profondeur D
Cleat/Cale (Vertical Installation) CV
Packaging/Emballage
Net weight/Poids net
Gross weight/Poids brut
Electrical/Electricité
Electrical pigtail/Cable électrique
Lumens/Kelvin/CRI
Defoger Width/Largeur Desembeur DW
Defoger Height/Hauteur Desembeur DH
Electrical Box Location width/Largeur emplacement boite junction EW
Electrical Box Height/Hauteur emplacement boite junction EH
Electrical Box Location/Emplacement boite junction EF
13" (330)
3347 / 4000 / 90+
IM-SA2460-00
24"(610)
60"(1524)
7/8"(22)
27"(680)x63"(1594)x3-1/2"(90)
35 lbs / 16 kg
44 lbs / 20 kg
120 VAC 60HZ .88A 97W
48"(1219)
9-3/4"(250)
39-3/8"(1000)
9-3/4"(250)
25"(635)
10"(254)
All Rights Reserved - 2019 Rev. 10/01/19
H
WD
DH
CV
EH
EF
DW
EW
Back View / Vue arrière
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
Defogger
( mm)
˝
(mm) -3/8˝
(1 mm)
˝
(mm)
7˝
mm)
2-3/8˝
(60mm)
1˝
(25mm)
Hanging Cleat / Cale
˝
(mm)
7-1/8˝
(180mm)
( mm)
˝
(mm)
Front View / Vue de face Side View / Profil
1-1/2˝
(38mm)
˝
(mm)
4˝
(102mm)
30˝
(mm)
Defogger Switch
Light Switch
EH

Tape Measure /
Ruban à mesurer
Wire Connector /
Connecteur de fil
( x 3)
Level /
Niveau
Drill /
Perceuse
Drill bit /
Mèche
Pencil /
Crayon
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Tools and Materials / Outils et Matériaux
Hardware Bag / Quincaillerie
Drywall Anchors /
Cheville pour drywall
(x 5)
1-Gang electrical junction box cover /
Couvercle de la boîte de junction
(x 1)
Electrical cord anchor /
Bride du câble électrique
(x 1)
Wall Anchor for tile or concrete /
Cheville pour carreaux ou beton
(x 5)
18
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™ All Models / Tous les Modèles
Electrical cord clip /
Clip de clables electriques
(x 2)
SANCTUARY
DRYWALL ANCHOR INSTALLATION / INSTALLATION DES CHEVILLES POUR DRYWALL
1. Using #2 Phillips screwdriver, press center of anchor tip slightly into drywall while outer cutting edges are touching wall surface. Applying pressure,
turn anchor until flush with drywall.
2. Insert screw through cleat to be hung and turn into anchor.
3. An audible click will let you know when the screw is half way in and indicates that the anchor is secure.
1. À l'aide d'un tournevis cruciforme n ° 2, enfoncer légèrement la pointe de la cheville dans le drywall jusqu'à ce que le filetage de la cheville touche la
surface du mur. Appuyer et tourner la cheville jusqu'à ce qu'elle affleure le drywall.
2. Insérer la vis à travers la cale d'accrochage et visser dans la cheville.
3. Un clic audible vous permettra de savoir quand la vis est à mi-chemin et indiquera que la cale est sécurisée.
123
All Rights Reserved - 2019 Rev. 10/01/19

Installation / Installation
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Step 1
All local electrical and building codes must be observed. Maintain mirror in its original packaging until needed for installation
to keep it from being damaged.
Tous les codes de l´électricité et du bâtiment locaux doivent être respectés. Il est fortement recommandé de faire installer le
miroir par un électricien agréé. Garder le miroir dans son emballage d´origine jusqu´à son installation afin de l´empêcher
d´être endommagé.
MIRROR LOCATION
• Determine the desired location for the mirror.
• Mark the wall as shown below.
EMPLACEMENT DU MIROIR
• Déterminer l´emplacement souhaité du miroir.
• Marquer le mur comme indiqué ci-dessous.
Étape 1
19
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™ All Models / Tous les Modèles
SANCTUARY
All Rights Reserved - 2019 Rev. 10/01/19

Step 2
ELECTRICAL BOX LOCATION
Étape 2
EMPLACEMENT DE LA BOITE DE JUNCTION
Installation / Installation
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
20
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™ All Models / Tous les Modèles
Typical Back Views / Vues arrières typiques
Defogger
Désembueur
Electrical box location
Emplacement boîte de junction
Defogger
Acrylens
Defogger
SANCTUARY
All Rights Reserved - 2019 Rev. 10/01/19
•Plan for the location of the electrical box. It should be located
in the recommended area shown below. For area dimensions,
refer to your specific mirror size specifications, pages 6 to 18.
•The model number is located on the Madeli label in the back
of the mirror.
•Slique Mirrors on/off built-in "Touch" switch incorporate a
dimmer function. A second dimmer cannot be used.
•An On/Off wall dedicated switch might be required. Refer to
local building and electrical codes. If a wall switch is needed, it
it is recommended to be a dedicated switch and be left ON at
all time as the mirror light on/off and dimmer functions are
controlled by the "Touch" switch on the surface of the mirror.
•Planifier l´emplacement de la boîte de junction. Elle devrait être
située dans la zone recommandée ci-dessous. Pour les
dimensions de cette zone, voir les spécifications
correspondantes aux dimensions de votre miroir, pages 6 à 18.
•Le numéro du modèle se trouve sur l'étiquette Madeli à l'arrière
du miroir.
•L’interrupteur On/Off «Touch» intégré aux miroirs sliques
intègre une fonction de gradation. Un deuxième gradateur ne
peut pas être utilisé.
•Un interrupteur marche/arrêt dédié peut être requis. Se référer
aux codes locaux du bâtiment et de l´électricité. Si un
interrupteur mural est nécessaire, il est recommandé d’être un
interrupteur dédié et de le garder allumé en permanence car
les fonctions marche/arrêt de la lumière et de la gradation sont
contrôlées par l’interrupteur "Touch".
