Madeli Slique IM-IM2042-00 User manual

Specifications, Installation and User’s Guide
Spécifications et Guide d’installation et d’utilisation
This instruction guide contains important information
on how to install, operate and maintain Slique™
mirrors. Read carefully and save for future
reference.
Ce guide d’instructions contient des
informations importantes sur l'installation,
l'utilisation et l’entretien des miroirs Slique™.
Lire attentivement et conserver pour
référence ultérieure.
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
• IM-IM2042-00
• IM-IM2448-00
• IM-IM3642-00
• IM-IM4842-00
• IM-IM7242-00
• IM-IM2442-00
• IM-IM3042-00
• IM-IM4242-00
• IM-IM6042-00
Models / Modèles
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
All Rights Reserved - 2018 Rev. F-1/1/18

Page / Page
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™ All Models / Tous les Modèles
Table of Contents / Table des Matières
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
02
Warnings – Notes / Advertissements – Remarques .......................................................................................... 3
Maintenance / Entretien .................................................................................................................................... 3
Features / Caractéristiques ............................................................................................................................... 4
User’s Guide / Guide d’utilisation ...................................................................................................................... 5
Specifications / Spécifications – IM-IM2036-00 ................................................................................................. 6
Specifications / Spécifications – IM-IM2436-00 ................................................................................................. 7
Specifications / Spécifications – IM-IM2448-00 ................................................................................................. 8
Specifications / Spécifications – IM-IM3036-00 ................................................................................................. 9
Specifications / Spécifications – IM-IM3636-00 ............................................................................................... 10
Specifications / Spécifications – IM-IM4236-00 ............................................................................................... 11
Specifications / Spécifications – IM-IM4836-00 ..........................................................................................12-13
Specifications / Spécifications – IM-IM6036-00 ..........................................................................................14-15
Specifications / Spécifications – IM-IM7236-00 ..........................................................................................16-17
Tools and Materials / Outils et Matériaux ........................................................................................................ 18
Hardware Bag / Quincaillerie ........................................................................................................................... 18
Mirror location / Emplacement du miroir .......................................................................................................... 19
Electrical Box Location / Emplacement de la boîte de junction. ...................................................................... 20
Hanging cleat installation / Installation de la cale d’accrochage ..................................................................... 21
Electrical connection / Raccordement électrique ............................................................................................ 22
Hanging the mirror / Accrochage du miroir ...................................................................................................... 23
Warranty / Garantie ......................................................................................................................................... 24
All Rights Reserved - 2018 Rev. F-1/1/18

Warnings - Notes / Avertissements - Remarques
Maintenance / Entretien
03
Do not use abrasive cleansers, or ammonia or
vinegar based cleaners on any metal parts or glass
areas.
Use only damp cloth with 50/50 water/isopropyl
acohol sprayed on cloth, not the mirror for proper
cleaning.
Ne pas utiliser de nettoyants abrasifs ou à base
d'ammoniaque ou de vinaigre sur les parties
métalliques ou sur les surfaces du miroir.
Utilisez uniquement un chiffon humide imbibé d'un
mélange 50/50 d'eau et d'alcool isopropylique pour un
nettoyage adéquat.
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
All Models / Tous les ModèlesSlique™ Illuminated Mirror
Miroirs Lumineux Slique™
DANGER! Risk of personal injury. To avoid
possible electrical shock,
● Turn off electricity at the circuit breaker
before starting installation and during
maintenance.
● The mirror must be properly grounded.
● All local electrical and building codes must be
observed. The mirror must be installed by a
licensed electrician.
● This fixture is for indoor use only and
constructed for surface mounting.
● This fixture is not made to be used in shower or
steambath areas.
DANGER! Risque de blessure personnelle. Pour
éviter tout risque d'électrocution,
● Couper le courant au disjoncteur avant de
commencer l'installation ou pendant la
maintenance.
● Le miroir doit être mis à la terre
correctement.
● Tous les codes électriques et du bâtiment
locaux doivent être respectés. Le miroir doit
être installé par un électricien agréé.
● Ce miroir est pour usage intérieur seulement et
construit pour le montage en surface.
● Ce miroir luminaire n'est pas conçu pour être
utilisé dans les zones de douche ou de bain de
vapeur.
All Rights Reserved - 2018 Rev. F-1/1/18

04
Features
Caractéristiques
• Ultra-Slim Designer Profile: ¾” off the wall.
• Dual Light Functionality: single-source frontal and surround lighting diffused by acrylic mediun Acrylens™.
• PureClear LEDs: Energy efficient 4000 kelvin and CRI 90+ LED lighting. 50,000 hours life expectancy.
• LumenTouch™ surface on/off switch & dimmer controls simultaneously frontal/surround lighting. No wall dimmer needed.
• Built-in Full-Width Defogger with independent on/off surface touch switch.
• Copper free and Greenshield™ protective backing to avoid potential black edges.
• Safety film back mirror.
• Aluminum French Cleat installation.
• Dual installation: can be hung vertically or horizontally.
• ETL certified to UL 962 and CSA STD C22.2 No.250.0
• Lifetime Limited Warranty.
• All components are replaceable.
• Profil designer Ultra-Slim à 20mm du mur.
• Éclairage à double fonctionnalité, frontal et en périmètre, à source unique, diffusé par Acrylen™, matériau acrylique
exclusif.
• LED PureClear: éclairage écoénergétique à faible consommation 4000 kelvin et CRI 90+. 50.000 heures de vie.
• Interrupteur et gradateur tactile de surface LumenTouch™ pour le contrôle simultané de l’éclairage frontal et de fond.
Pas besoin de gradateur mural.
• Désembueur intégré pleine largeur avec interrupteur tactile marche/arrêt.
• Miroirs sans cuivre et avec la protection Greenshield™ pour éviter les bords noirs potentiels.
• Film PVC de sécurité.
• Installation : “Cale Française” en aluminium.
• Les miroirs peuvent être accrochés verticalement ou horizontalement.
• Certifié par ETL aux standards UL 962 et CSA C22.2. No. 250.0
• Garantie limitée à vie.
• Tous les composants sont remplaçables.
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
All Models / Tous les ModèlesSlique™ Illuminated Mirror
Miroirs Lumineux Slique™
All Rights Reserved - 2018 Rev. F-1/1/18

05
User’s Guide
Guide d’utilisation
Operating LumenTouch™ Light and Dimmer
1. Touch the light switch window to activate it if it is not blue.
2. Touch light switch window to turn the light on or off. The light is on if the window is white and off if the window is blue.
3. With the window white, touch and hold the window to increase or dim the brightness to your preferred task level.
The brightness level will be saved and come back to the same intensity when the light is cycled on and off.
4. With the light switch window blue (light off), touch and hold the window to turn the switch window light off for
complete darkness.
Operating the defogger
1. Touch the defogger switch window to activate the switch. The window turns blue.
2. Touch the defogger switch window to turn the defogger on or off. The defogger is on if the window is white and off if
the window is blue.
3. With the defogger switch window blue (defogger off), touch and hold the window to turn the switch window light off
for complete darkness.
Fonctionnement de l’éclairage et du gradateur LumenTouch™
1. Touchez la fenêtre de l’interrupteur d'éclairage pour l’activer si elle n’est pas bleue.
2. Touchez la fenêtre pour allumer ou éteindre la lumière. La lumière est allumée si la fenêtre est blanche et éteinte si
la fenêtre est bleue.
3. Quand la fenêtre est blanche, touchez et maintenez le doigt sur la fenêtre pour augmenter ou diminuer la
luminosité selon vos préférences. La luminosité sera sauvegardée et reviendra à la même intensité quand la
lumière sera éteinte et allumée de nouveau.
4. Quand la fenêtre est bleue (lumière éteinte), touchez et maintenez le doigt sur la fenêtre pour éteindre la lumière
de l'interrupteur pour une obscurité totale.
Fonctionnement de désembueur
1. Touchez la fenêtre de l’interrupteur du désembueur pour l’activer. La fenêtre devient bleue.
2. Touchez la fenêtre pour allumer ou éteindre le désembueur. Le désembueur est allumé si la fenêtre est blanche et
éteint si la fenêtre est bleue.
3. Quand la fenêtre est bleue (désembueur éteint), touchez et maintenez la fenêtre pour éteindre la lumière de
l'interrupteur pour une obscurité totale.
Light
Switch
Window
Defogger
Switch
Window
fenêtre de
l’interrupteur
d'éclairage
la fenêtre de
l’interrupteur
du désembueur
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
All Models / Tous les ModèlesSlique™ Illuminated Mirror
Miroirs Lumineux Slique™
All Rights Reserved - 2018 Rev. F-1/1/18

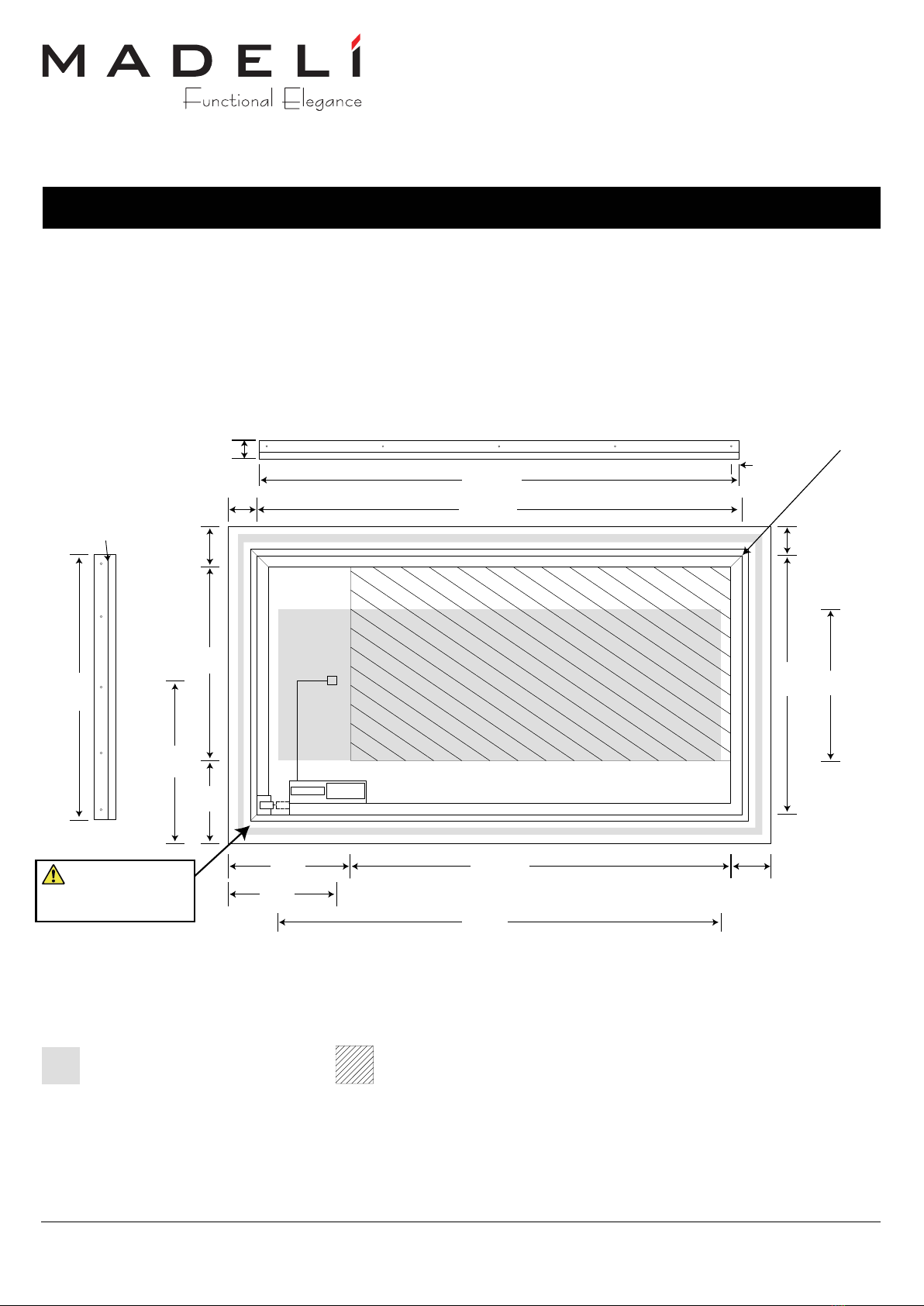

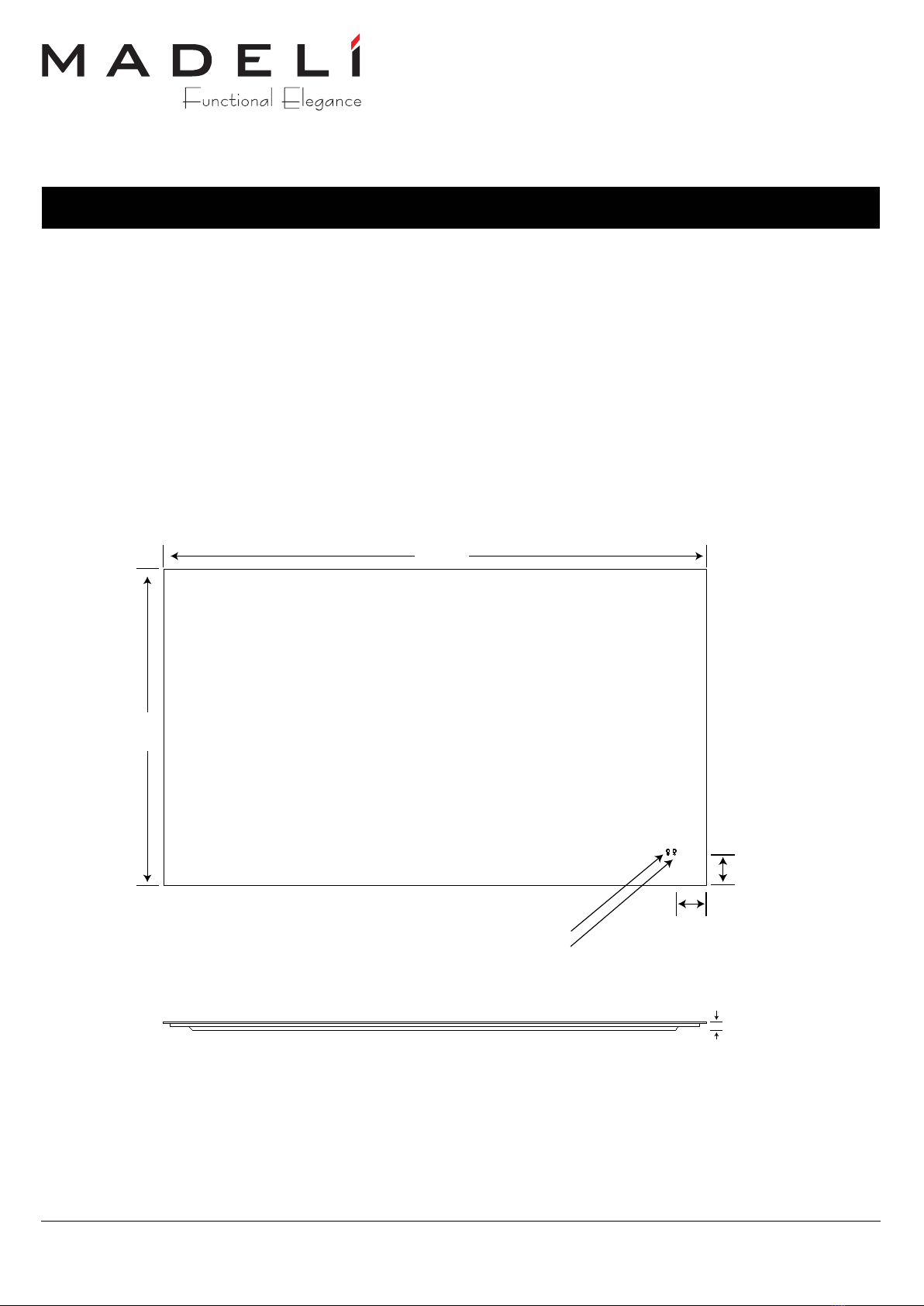

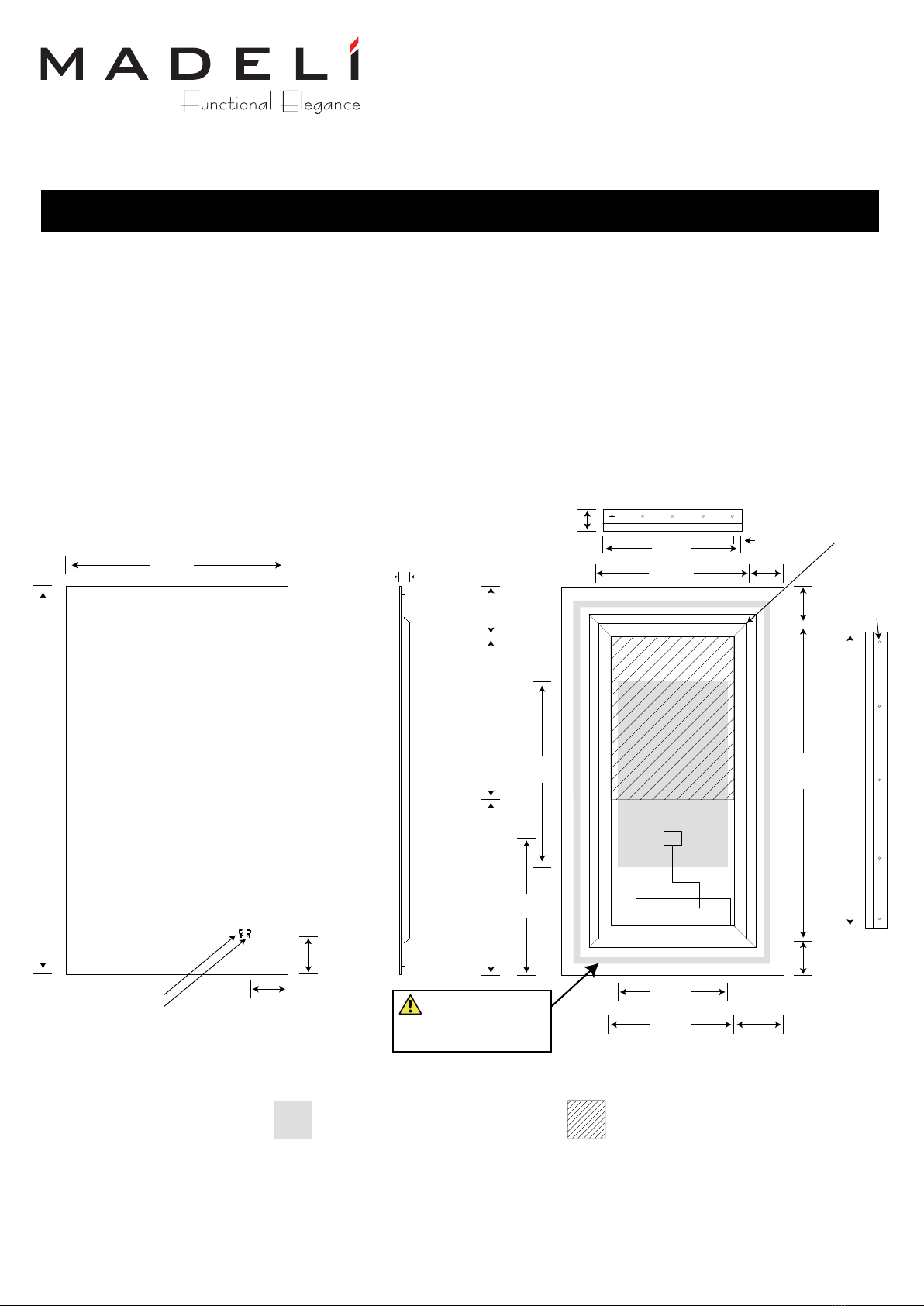

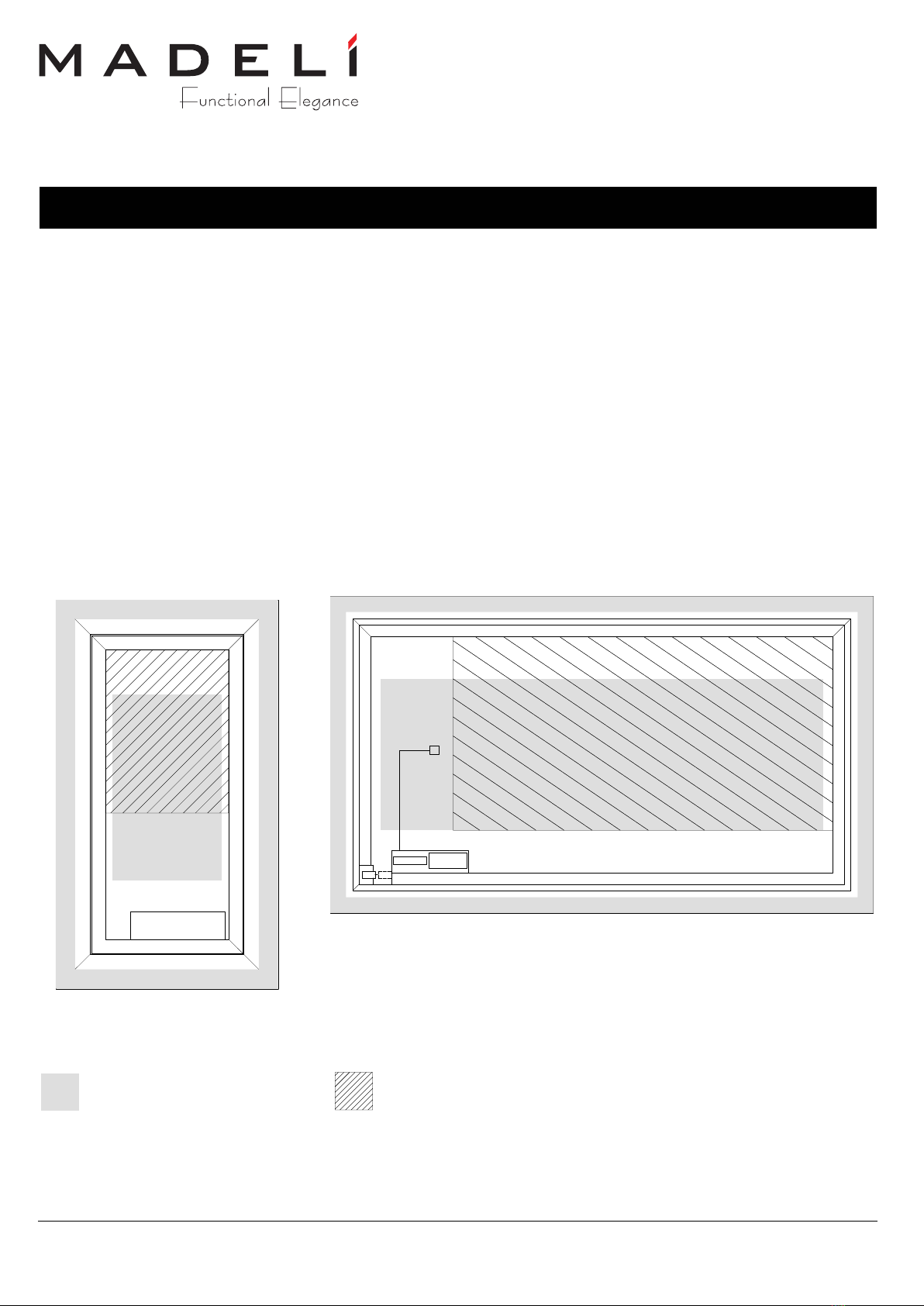

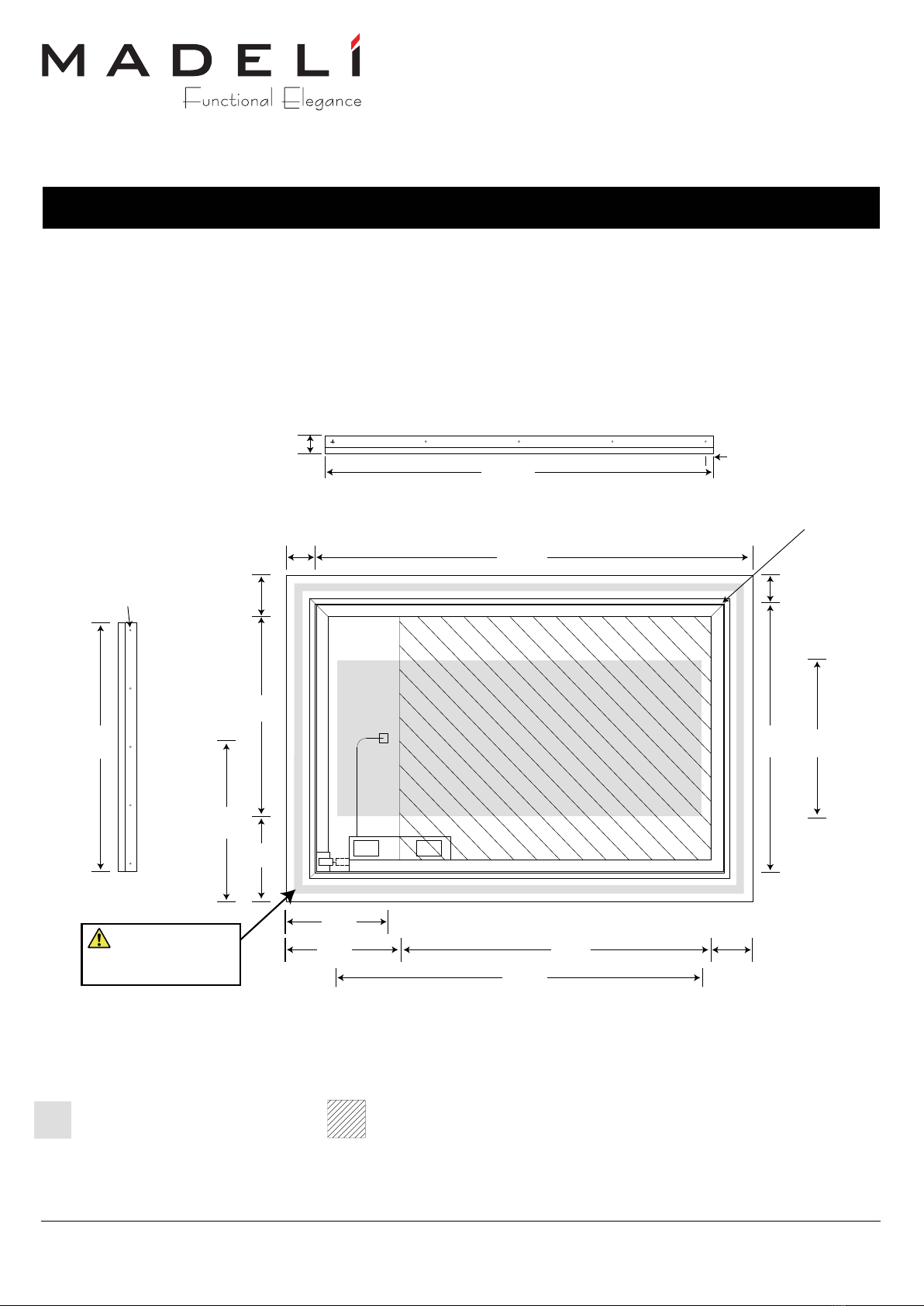

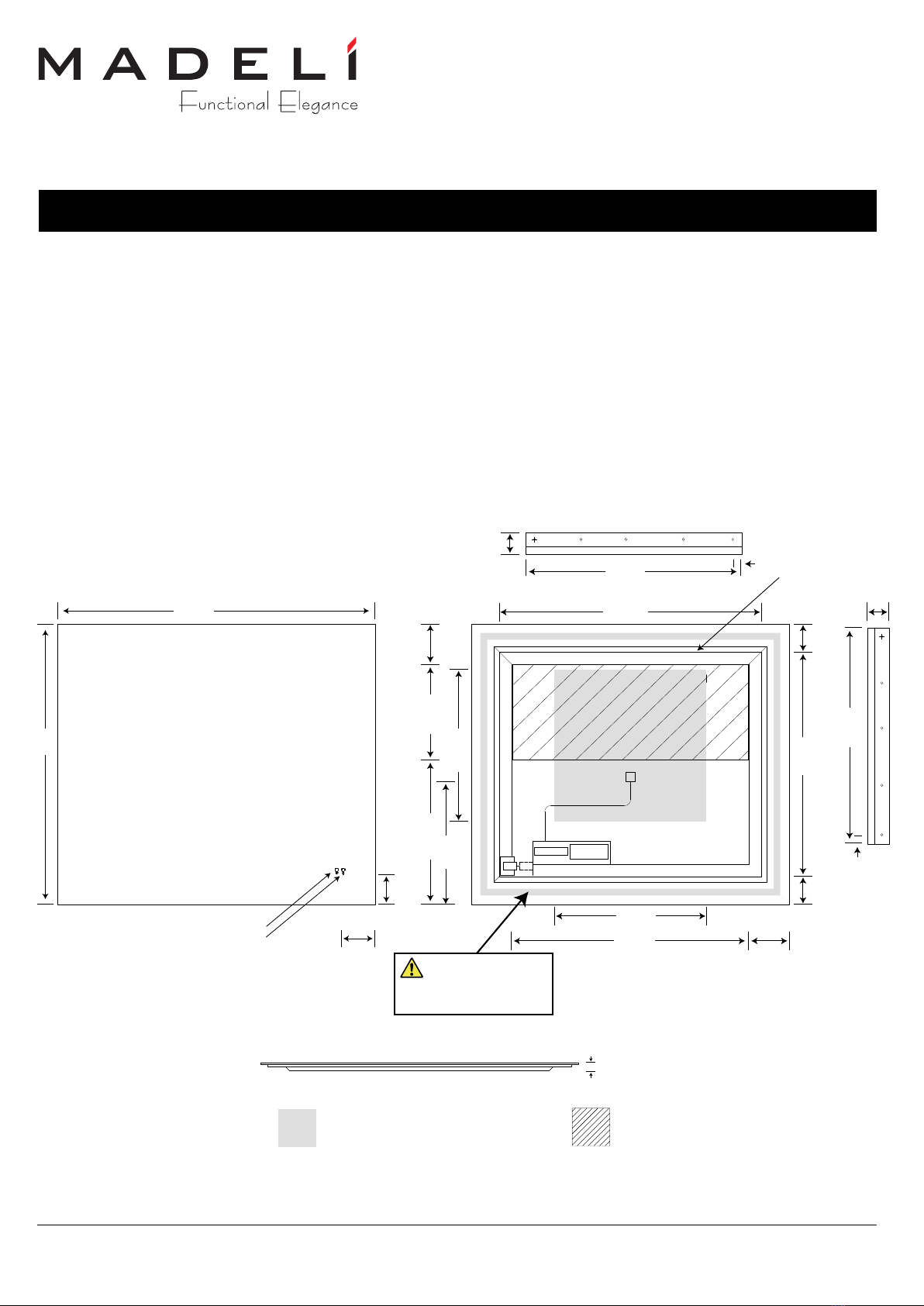

Specifications / Spécifications
IM-IM2036-00
Model / Modèle
06
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
•Wall hung 20˝ x 36˝ illuminated mirror.
•Dual Installation: vertically or horizontally. Use cleat as indicated.
Sizes
•Vertically: 20˝(508mm)W x 36˝(915mm)H x 7/8˝(22mm)D
Cleat: 11˝(279mm)
•Horizontally: 36˝(915mm)W x 20˝(508mm)H x 7/8˝(22mm)D Cleat:
26˝(660mm)
•Electrical: 120 VAC 60HZ .4A 50W – Electrical Pigtail: 36˝
•Net Weight: 20lbs (9kg)
•Dimensions of packaging: 23˝(578mm) x 39˝(985mm) x 3-1/2˝(90mm)
- Gross weight: 25lbs / 11kg)
•Miroir lumineux 508 x 915mm monté en surface.
•Accrochage vertical ou horizontal. Utilisez la cale indiquée.
Dimensions
•Verticalement: 508mm W x 1067mm H x 22mm D - Cale: 279mm
•Horizontalement: 915mm W x 508mm H x 22mm D - Cale: 660mm
•Electricité: 120 VAC 60HZ .4A 50W – câble électrique: 915mm
•Poids net: 9kg
•Emballage: 578mm x 985mm x 90mm
Poids brut: 11kg
12-3/8˝
(314mm)
7-7/8˝
(200mm)
9-1/4˝
(236mm)
5-3/8˝
(136mm)
Defogger
28-3/8˝
721mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
20-1/16˝
(510mm)
10-5/8˝
(271mm)
5-3/8˝
(136mm)
15˝
(381mm)
20˝
(508mm)
26"
(660mm)
Ø1/4˝
(Ø6mm)
Front View / Vue de face
20˝
(508mm)
4˝
(102mm)
4˝
(102mm)
Defogger Switch
Light Switch
36˝
(915mm)
Side View / Profil Back View / Vue arrière
Defogger (20-1/16˝ x 7-7/8)
Désembueur (510mm x 200mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
11˝
(279mm)
2-3/8˝
(60mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
Hanging Cleat / Cale
7/8˝
(22mm)
Electrical box location (10-5/8˝ x 9-1/4)
Emplacement boîte de junction (271mm x 236mm)
All Rights Reserved - 2018 Rev. F-1/1/18

Specifications / Spécifications
IM-IM2436-00
Model / Modèle
07
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
• Wall hung 24˝ x 36˝ illuminated mirror.
• Dual Installation: vertically or horizontally. Use cleat as indicated.
Sizes
• Vertically: 24˝(610mm)W x 36˝(915mm)H x 7/8˝(22mm)D
Cleat: 15˝(381mm)
• Horizontally: 36˝(915mm)W x 24˝(610mm)H x 7/8˝(22mm)D
Cleat: 26˝(660mm)
• Electrical: 120 VAC 60HZ .6A 65W – Electrical Pigtail: 36˝
• Net Weight: 23lbs (10kg)
• Dimensions of packaging: 27˝(680mm) x 39˝(985mm) x 3-1/2˝(90mm) -
Gross weight: 29lbs / 13kg)
• Miroir lumineux 610 x 915mm monté en surface.
• Accrochage vertical ou horizontal. Utilisez la cale indiquée.
Dimensions
• Verticalement: 610mm W x 915mm H x 22mm D - Cale: 381mm
• Horizontalement: 915mm W x 610mm H x 22mm D - Cale: 660mm
• Electricité: 120 VAC 60HZ .6A 65W – câble électrique: 915mm
• Poids net: 10kg
• Emballage: 680mm x 985mm x 90mm
Poids brut: 13kg
16-3/8˝
(416mm)
11-3/4˝
(300mm)
13-5/16˝
(338mm)
5-3/8˝
(136mm)
Defogger
28-3/8˝
(721mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
20-1/16˝
(510mm)
10-5/8˝
(271mm)
5-3/8˝
(136mm)
15˝
(381mm)
20˝
(508mm)
26˝
(660mm)
Ø1/4˝
(Ø6mm)
Front View / Vue de face
24˝
(610mm)
4˝
(102mm)
4˝
(102mm)
Defogger Switch
Light Switch
36˝
(915mm)
Side View / Profil Back View / Vue arrière
Defogger (20-1/16˝ x 11-3/4)
Désembueur (510mm x 300mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
15˝
(381mm)
2-3/8˝
(60mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
Hanging Cleat / Cale
7/8˝
(22mm)
Electrical box location (10-5/8˝ x 13-5/6)
Emplacement boîte de junction (271mm x 338mm)
All Rights Reserved - 2018 Rev. F-1/1/18

08
Model / Modèle
Specifications / Spécifications
IM-IM2448-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
• Wall hung 24˝ x 48˝ illuminated mirror.
• Dual Installation: vertically or horizontally. Use cleat as indicated.
Sizes
• Vertically: 24˝(610mm)W x 48˝(1219mm)H x 7/8˝(22mm)D
Cleat: 15˝(381mm)
• Horizontally: 48˝(1219mm)W x 24˝(610mm)H x 7/8˝(22mm)D
Cleat: 38˝(965mm)
• Electrical: 120 VAC 60HZ .7A 86W – Electrical Pigtail: 42˝
• Net Weight: 29lbs (13kg)
• Dimensions of packaging: 27˝(680mm) x 51˝(1289mm) x 3-1/2˝(90mm)
• Gross weight: 37lbs / 17kg
• Miroir lumineux 610 x 1219mm monté en surface.
• Accrochage vertical ou horizontal. Utilisez la cale indiquée.
Dimensions
• Verticalement: 610mm W x 1219mm H x 22mm D - Cale: 381mm
• Horizontalement: 1219mm W x 610mm H x 22mm D - Cale: 965mm
• Electricité: 120 VAC 60HZ .7A 85W – câble électrique: 1067mm
• Poids net: 13kg
• Emballage: 680mm x 1219mm x 90mm
• Poids brut: 17kg
16-3/8˝
(416mm)
11-3/4˝
(300mm)
13-5/16˝
(338mm)
5-3/8˝
(136mm)
Defogger
40-3/8˝
(1025mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
29-1/2˝
(750mm)
21-5/8˝
(550mm)
5-3/8˝
(136mm)
15˝
(381mm)
20˝
(508mm)
38˝
(965mm)
Ø1/4˝
(Ø6mm)
Front View / Vue de face
24˝
(610mm)
4˝
(102mm)
4˝
(102mm)
Defogger Switch
Light Switch
48˝
(1219mm)
Side View / Profil Back View / Vue arrière
Defogger (29-1/2˝ x 11-3/4)
Désembueur (750mm x 300mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
15˝
(381mm)
2-3/8˝
(60mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
Hanging Cleat / Cale
7/8˝
(22mm)
Electrical box location (21-5/8˝ x 13-5/16)
Emplacement boîte de junction (550mm x 338mm)
All Rights Reserved - 2018 Rev. F-1/1/18

09
Model / Modèle
Specifications / Spécifications
IM-IM3036-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
•Wall hung 30˝ x 36˝ illuminated mirror.
•Dual Installation: vertically or horizontally. Use cleat as indicated.
Sizes
•Vertically: 30˝(762mm)W x 36˝(915mm)H x 7/8˝(22mm)D
Cleat: 21˝(533mm)
•Horizontally: 36˝(915mm)W x 30˝(762mm)H x 7/8˝(22mm)D
Cleat: 26˝(660mm)
•Electrical: 120 VAC 60HZ .6A 68W – Electrical Pigtail: 36˝
•Net Weight: 27lbs (12kg)
•Dimensions of packaging: 33˝(832mm) x 39˝(985mm) x 3-1/2˝(90mm)
•Gross weight: 34lbs / 16kg
•Miroir lumineux 762 x 915mm monté en surface.
•Accrochage vertical ou horizontal. Utilisez la cale indiquée.
Dimensions
•Verticalement: 762mm W x 1067mm H x 22mm D - Cale: 533mm
•Horizontalement: 1067mm W x 762mm H x 22mm D - Cale: 660mm
•Electricité: 120 VAC 60HZ .6A 68W – câble électrique: 915mm
•Poids net: 12kg
•Emballage: 832mm x 985amm x 90mm
•Poids brut: 16kg
22-3/8˝
(568mm)
11-3/4˝
(300mm)
19-5/16˝
(490mm)
5-3/8˝
(136mm)
Defogger
28-3/8˝
(721mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
20-1/16˝
(510mm)
10-5/8˝
(271mm)
5-3/8˝
(136mm)
15˝
(381mm)
20˝
(508mm)
26˝
(660mm)
Ø1/4˝
(Ø6mm)
Front View / Vue de face
30˝
(762mm)
4˝
(102mm)
4˝
(102mm)
Defogger Switch
Light Switch
36˝
(915mm)
Side View / Profil Back View / Vue arrière
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
21˝
(533mm)
2-3/8˝
(60mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
Hanging Cleat / Cale
7/8˝
(22mm)
Defogger (20-1/16˝ x 11-3/4")
Désembueur (510mm x 300mm)
Electrical box location (10-5/8˝ x 19-5/16)
Emplacement boîte de junction (271mm x 490mm)
All Rights Reserved - 2018 Rev. F-1/1/18

10
Model / Modèle
Specifications / Spécifications
IM-IM3636-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
• Wall hung 36˝ x 36˝ illuminated mirror.
• 36˝(915mm)W x 36˝(915mm)H x 7/8˝(22mm)D
• Cleat: 26˝(660mm)
• Electrical: 120 VAC 60HZ .8A 96W – Electrical Pigtail: 36˝
• Net Weight: 31lbs (14kg)
• Dimensions of packaging: 39˝(985mm) x 39˝(985mm) x 3-1/2˝(90mm)
• Gross weight: 40lbs / 18kg)
• Miroir lumineux 915 x 915mm monté en surface.
• 915mm W x 915mm H x 22mm D
• Cale: 660mm
• Electricité: 120 VAC 60HZ .8A 96W – câble électrique: 915mm
• Poids net: 14kg
• Emballage: 985mm x 985mm x 90mm
• Poids brut: 18kg
Front View / Vue de face
36˝
(915mm)
4˝
(102mm)
4˝
(102mm)
36˝
(915mm)
Side View / Profil Back View / Vue arrière
Defogger (20-1/6˝ x 20-1/16)
Désembueur (510mm x 510mm)
Electrical box location (10-5/8˝ x 25-5/16)
Emplacement boîte de junction (271mm x 643mm)
28-3/8˝
(721mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
20-1/16˝
(510mm)
25-5/16˝
(643mm)
5-3/8˝
(136mm)
20-1/16˝
(510mm)
10-5/8˝
(271mm)
5-3/8˝
(136mm)
15˝
(381mm)
20˝
(508mm)
28-3/8˝
(721mm)
26˝
(660mm)
2-3/8˝
(60mm) 1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
7/8˝
(22mm)
Defogger Switch
Light Switch
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
Defogger
All Rights Reserved - 2018 Rev. F-1/1/18

11
Model / Modèle
Specifications / Spécifications
IM-IM4236-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
•Wall hung 42˝ x 36˝ illuminated mirror.
•Dual Installation: vertically or horizontally. Use cleat as indicated.
Sizes
•Vertically: 42˝(1067mm)W x 36˝(915mm)H x 7/8˝(22mm)D
Cleat: 32˝(813mm)
•Horizontally: 42˝(1067mm)W x 36˝(915mm)H x 7/8˝(22mm)D
Cleat: 26˝(660mm)
•Electrical: 120 VAC 60HZ .8A 98W – Electrical Pigtail: 42˝
•Net Weight: 36lbs (16kg)
•Dimensions of packaging: 45˝(1137mm) x 39˝(985mm) x 3-1/2˝(90mm)
•Gross weight: 46lbs / 21kg)
•Miroir lumineux 1067 x 915mm monté en surface.
•Accrochage vertical ou horizontal. Utilisez la cale indiquée.
Dimensions
•Verticalement: 1067mm W x 915mm H x 22mm D - Cale: 813mm
•Horizontalement: 915mm W x 1067mm H x 22mm D - Cale: 660mm
•Electricité: 120 VAC 60HZ .8A 98W – câble électrique: 1067mm
•Poids net: 16kg
•Emballage: 1137mm x 985mm x 90mm
•Poids brut: 21kg
Front View / Vue de face Side View / Profil Back View / Vue arrière
All Rights Reserved - 2018 Rev. F-1/1/18
42˝
(1067mm)
4˝
(102mm)
4˝
(102mm)
36˝
(915mm)
Defogger (20-1/6˝ x 20-1/16)
Désembueur (510mm x 510mm)
Electrical box location (10-5/8˝ x 31-15/16)
Emplacement boîte de junction (271mm x 795mm)
28-3/4˝
(721mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
20-1/16˝
(510mm)
31-5/16˝
(795mm)
5-3/8˝
(136mm)
20-1/16˝
(510mm)
10-5/8˝
(271mm)
5-3/8˝
(136mm)
15˝
(381mm)
20˝
(508mm)
34-3/8˝
(873mm)
32˝
(813mm)
2-3/8˝
(60mm) 1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
7/8˝
(22mm)
Defogger Switch
Light Switch
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
Defogger
26˝
(660mm)
2-3/8˝
(60mm) 1˝
(25mm)
Hanging Cleat / Cale

12
Model / Modèle
Specifications / Spécifications
IM-IM4836-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
36˝
(915mm)
• Wall hung 48˝ x 36˝ illuminated mirror.
• Dual Installation: vertically or horizontally. Use cleat as indicated.
Sizes
• Horizontally: 48˝(1219mm)W x 36˝(915mm)H x 7/8˝(22mm)D
Cleat: 38˝(965mm)
• Vertically: 36˝(915mm)W x 48˝(1219mm)H x 7/8˝(22mm)D
Cleat: 26˝(660mm)
• Electrical: 120 VAC 60HZ 1.3A 151W – Electrical Pigtail: 42˝
• Net Weight: 40lbs (18kg)
• Dimensions of packaging: 51˝(1289mm) x 39˝(985mm) x 3-1/2˝(90mm)
• Gross weight: 51lbs / 23kg)
• Miroir lumineux 1219 x 915mm monté en surface.
• Accrochage vertical ou horizontal. Utilisez la cale indiquée.
Dimensions
• Horizontalement: 1219mm W x 915mm H x 22mm D - Cale: 965mm
• Verticalement: 915mm W x 1219mm H x 22mm D - Cale: 660mm
• Electricité: 120 VAC 60HZ 1.3A 151W – câble électrique: 1067mm
• Poids net: 18kg
• Emballage: 1289mm x 985mm x 90mm
• Poids brut: 23kg
Front View / Vue de face
48˝
(1219mm)
7/8˝
(22mm)
Defogger Switch
Light Switch
4˝
(102mm)
4˝
(102mm)
All Rights Reserved - 2018 Rev. F-1/1/18

13
Model / Modèle
Specifications / Spécifications
IM-IM4836-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
Back View / Vue arrière
2-3/8˝
(60mm)
38˝
(965mm)
1˝
(25mm)
Hanging Cleat / Cale
25-5/8˝
(651mm) 5-3/8˝
(136mm)
12-1/2˝
(318mm)
Defogger (34-13/16˝ x 20-1/16)
Désembueur (885mm x 510mm)
Electrical box location (25-5/8˝ x 22-5/8)
Emplacement boîte de junction (651mm x 576mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
19-17/16˝
(494mm)
22-5/8˝
(576mm)
5-3/8˝
(136mm)
8˝
(203mm)
17˝
(432mm)
34-13/16˝
(885mm)
26˝
(660mm)
Ø1/4˝
(Ø6mm)
Hanging Cleat / Cale
40-3/8˝
(1025mm)
Defogger
28-3/4˝
(721mm)
3-13/16˝
(97mm)
3-13/16˝
(97mm)
20-1/16˝
(510mm)
Cleat / Cale
All Rights Reserved - 2018 Rev. F-1/1/18

14
Model / Modèle
Specifications / Spécifications
IM-IM6036-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
•Wall hung 60˝ x 36˝ illuminated mirror.
•Dual Installation: vertically or horizontally. Use cleat as indicated.
Sizes
•Horizontally: 60˝(1524mm)W x 36˝(915mm)H x 7/8˝(22mm)D
Cleat: 50˝(1270mm)
•Vertically: 36˝(915mm)W x 60˝(1524mm)H x 7/8˝(22mm)D
Cleat: 26˝(660mm)
•Electrical: 120 VAC 60HZ 1.6A 196W – Electrical Pigtail: 60˝
•Net Weight: 48lbs (22kg)
•Dimensions of packaging: 63˝(1594mm) x 39˝(985mm) x 3-1/2˝(90mm)
•Gross weight: 63lbs / 28kg)
•Miroir lumineux 1524 x 915mm monté en surface.
•Accrochage vertical ou horizontal. Utilisez la cale indiquée. Dimensions
•Horizontalement:1524mm W x 915mm H x 22mm D - Cale: 1270mm
•Verticalement: 915mm W x 1524mm H x 22mm D - Cale: 660mm
•Electricité: 120 VAC 60HZ 1.6A 196W – câble électrique: 1524mm
•Poids net: 22kg
•Emballage: 1594mm x 985mm x 90mm
•Poids brut: 28kg
Front View / Vue de face
36˝
(915mm)
60˝
(1524mm)
7/8˝
(22mm)
Defogger Switch
Light Switch
4˝
(102mm)
4˝
(102mm)
All Rights Reserved - 2018 Rev. F-1/1/18

15
Model / Modèle
Specifications / Spécifications
IM-IM6036-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
Back View / Vue arrière
2-3/8˝
(60mm)
50˝
(1270mm)
1˝
(25mm)
Hanging Cleat / Cale
Defogger
52-3/8˝
(1330mm)
3-13/16˝
(97mm)
28-3/4˝
(721mm)
3-13/16˝
(97mm)
20-1/16˝
(510mm)
26˝
(660mm)
Ø1/4˝
(Ø6mm)
Hanging Cleat / Cale
37-5/8˝
(956mm)
5-3/8˝
(136mm)
12-1/2˝
(318mm)
17˝
(432mm)
46-7/8˝
(1190mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
19-7/16˝
(494mm)
22-5/8˝
(576mm)
5-3/8˝
(136mm)
8˝
(203mm)
Cleat / Cale
Defogger (46-7/8˝ x 20-1/16)
Désembueur (1190mm x 510mm)
Electrical box location (37-5/8˝ x 22-5/8)
Emplacement boîte de junction (956mm x 576mm)
All Rights Reserved - 2018 Rev. F-1/1/18

16
Model / Modèle
Specifications / Spécifications
IM-IM7236-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
•Wall hung 72˝ x 36˝ illuminated mirror.
•Dual Installation: vertically or horizontally. Use cleat as indicated.
Sizes
•Horizontally: 72˝(1829mm)W x 36˝(915mm)H x 7/8˝(22mm)D
Cleat: 62˝(1575mm)
•Vertically: 36˝(915mm)W x 72˝(1829mm)H x 7/8˝(22mm)D -
Cleat: 26˝(660mm)
•Electrical: 120 VAC 60HZ 2A 240W – Electrical Pigtail: 60˝
•Net Weight: 57lbs (26kg)
•Dimensions of packaging: 75˝(1899mm) x 39˝(985mm) x 3-1/2˝(90mm)
•Gross weight: 63lbs / 28kg)
•Miroir lumineux 1829 x 915mm monté en surface.
•Accrochage vertical ou horizontal. Utilisez la cale indiquée. Dimensions
•Horizontalement: 1829mm W x 915mm H x 22mm D- Cale: 1575mm
•Verticalement: 915mm W x 1829mm H x 22mm D - Cale: 660mm
•Electricité: 120 VAC 60HZ 2A 240W – câble électrique: 1524mm
•Poids net: 26kg
•Emballage: 1899mm x 985mm x 90mm
•Poids brut: 28kg
Front View / Vue de face
72˝
(1829mm)
7/8˝
(22mm)
36˝
(915mm)
Defogger Switch
Light Switch
4˝
(102mm)
4˝
(102mm)
All Rights Reserved - 2018 Rev. F-1/1/18

17
Model / Modèle
Specifications / Spécifications
IM-IM7236-00
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™
Back View / Vue arrière
Defogger
2-3/8˝
(60mm)
3-13/16˝
(197mm)
62˝
(1575mm)
1˝
(25mm)
Hanging Cleat / Cale
Cleat / Cale
64-3/8˝
(1635mm)
49-5/8˝
(1261mm) 5-3/8˝
(136mm)
17˝
(432mm)
Defogger (58-11/16˝ x 20-1/16)
Désembueur (1490mm x 510mm)
Electrical box location (49-5/8˝ x 22-5/8)
Emplacement boîte de junction (1261mm x 576mm)
Acrylens Reflective Film -
DO NOT REMOVE!
Film Réfléchissant Acrylens -
NE PAS ENLEVER!
19-7/16˝
(494mm)
22-5/8˝
(576mm)
5-3/8˝
(136mm)
8˝
(203mm)
12-1/2˝
(318mm)
20-1/16˝
(510mm)
58-11/16˝
(1490mm)
28-3/4˝
(721mm)
3-13/16˝
(97mm)
26˝
(660mm)
Ø1/4˝
(Ø6mm)
Hanging Cleat / Cale
All Rights Reserved - 2018 Rev. F-1/1/18

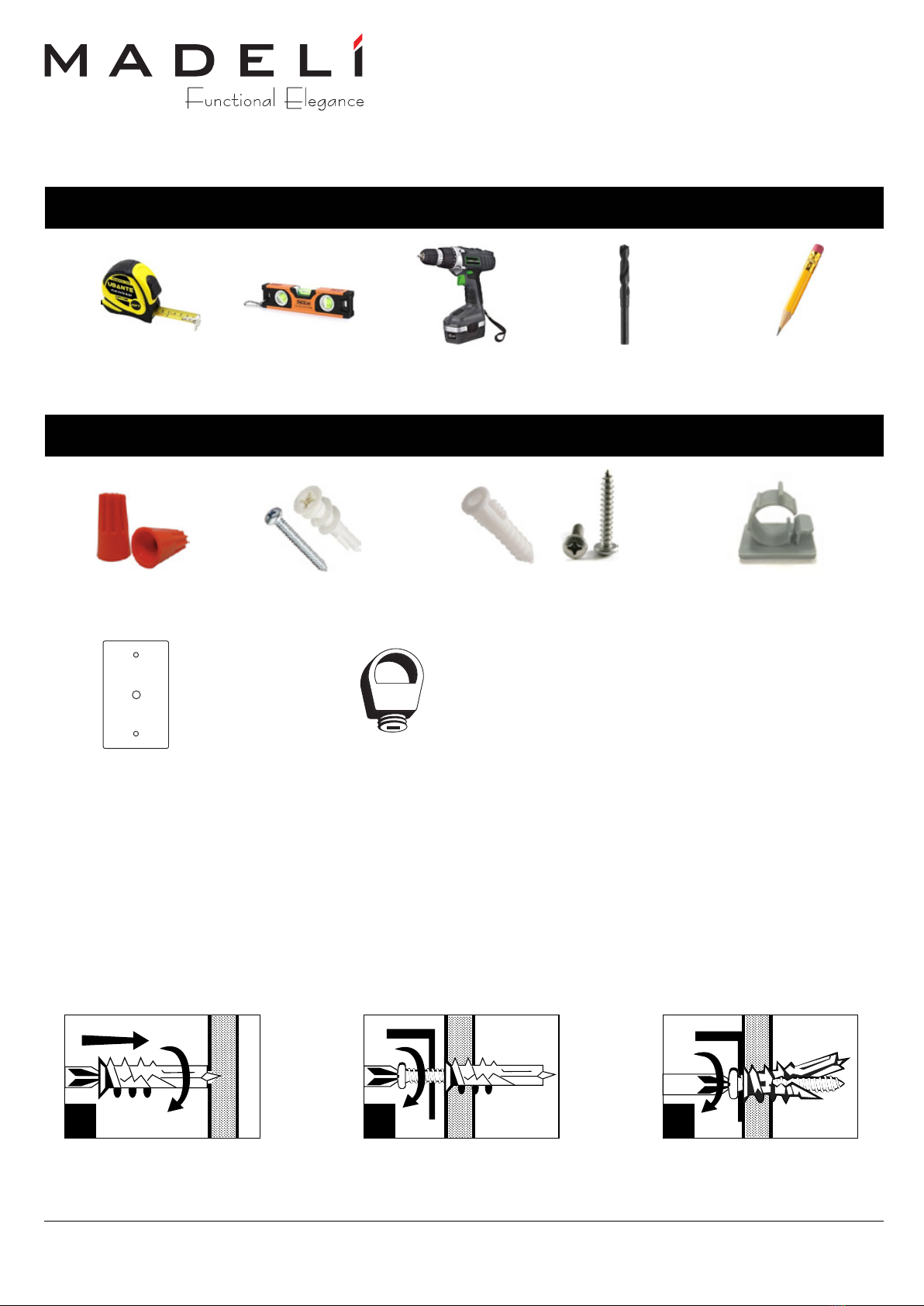

Tape Measure /
Ruban à mesurer
Wire Connector /
Connecteur de fil
( x 3)
Level /
Niveau
Drill /
Perceuse
Drill bit /
Mèche
Pencil /
Crayon
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Tools and Materials / Outils et Matériaux
Hardware Bag / Quincaillerie
Drywall Anchors /
Cheville pour drywall
(x 5)
1-Gang electrical junction box cover /
Couvercle de la boîte de junction
(x 1)
Electrical cord anchor /
Bride du câble électrique
(x 1)
Wall Anchor for tile or concrete /
Cheville pour carreaux ou beton
(x 5)
18
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™ All Models / Tous les Modèles
Electrical cord clip /
Clip de clables electriques
(x 2)
All Rights Reserved - 2018 Rev. F-1/1/18
DRYWALL ANCHOR INSTALLATION / INSTALLATION DES CHEVILLES POUR DRYWALL
1. Using #2 Phillips screwdriver, press center of anchor tip slightly into drywall while outer cutting edges are touching wall surface. Applying pressure,
turn anchor until flush with drywall.
2. Insert screw through cleat to be hung and turn into anchor.
3. An audible click will let you know when the screw is half way in and indicates that the anchor is secure.
1. À l'aide d'un tournevis cruciforme n ° 2, enfoncer légèrement la pointe de la cheville dans le drywall jusqu'à ce que le filetage de la cheville touche la
surface du mur. Appuyer et tourner la cheville jusqu'à ce qu'elle affleure le drywall.
2. Insérer la vis à travers la cale d'accrochage et visser dans la cheville.
3. Un clic audible vous permettra de savoir quand la vis est à mi-chemin et indiquera que la cale est sécurisée.
123

Installation / Installation
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
Step 1
All local electrical and building codes must be observed. Maintain mirror in its original packaging until needed for installation
to keep it from being damaged.
Tous les codes de l´électricité et du bâtiment locaux doivent être respectés. Il est fortement recommandé de faire installer le
miroir par un électricien agréé. Garder le miroir dans son emballage d´origine jusqu´à son installation afin de l´empêcher
d´être endommagé.
MIRROR LOCATION
• Determine the desired location for the mirror.
• Mark the wall as shown below.
EMPLACEMENT DU MIROIR
• Déterminer l´emplacement souhaité du miroir.
• Marquer le mur comme indiqué ci-dessous.
Étape 1
19
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™ All Models / Tous les Modèles
All Rights Reserved - 2018 Rev. F-1/1/18

Step 2
ELECTRICAL BOX LOCATION
• Plan for the location of the electrical box. It should be located
in the recommended area shown below. For area dimensions,
refer to your specific mirror size specifications, pages 7 to 17.
• The model number is located on the Madeli label in the back
of the mirror.
• An on/off dedicated switch might be required. Refer to local
building and electrical codes.
Étape 2
EMPLACEMENT DE LA BOITE DE JUNCTION
• Planifier l´emplacement de la boîte de junction. Elle devrait être
située dans la zone recommandée ci-dessous. Pour les
dimensions de cette zone, voir les spécifications
correspondantes aux dimensions de votre miroir, pages 6 à 17.
• Le numéro du modèle se trouve sur l'étiquette Madeli à l'arrière
du miroir.
• Un interrupteur marche/arrêt dédié peut être nécessaire. Se
référer aux codes locaux du bâtiment et de l´électricité.
Installation / Installation
Madeli, USA LLC | madeli.com | 9710 NW 110th Ave., Suite 1, Miami , FL 33178 | Toll Free: 1-800-819-6988
For clarification, please contact Madeli Customer Care at
[phone] Ext.1 or [email protected]
Specifications are subject to change without prior notice
Pour plus d’information, veuillez contacter le service après-vente de Madeli
au [phone] ou [email protected]
Les spécifications sont susceptibles d’être changées sans préavis
20
Slique™ Illuminated Mirror
Miroirs Lumineux Slique™ All Models / Tous les Modèles
Typical Back Views / Vues arrières typiques
Defogger
Désembueur
Electrical box location
Emplacement boîte de junction
Defogger
Acrylens
Defogger
All Rights Reserved - 2018 Rev. F-1/1/18
