Magicar M1090 User manual

MAGICAR M1090
Autoalarm so ŠTART tlačidlom, integrovaným pagerom a diaľkovým
štartom motora
Autoalarm se START tlačítkem, integrovaným pagerem a dálkovým
startem motoru
Car alarm with START button, two-way remote and remote start
system
Uživateľský návod
Uživatelský návod
User guide

OBSAH
1. Dôležité informácie............................................................................................................3
2. Úvod ..................................................................................................................................3
3. Diaľkový ovládač ...............................................................................................................3
3.1. Displej diaľkového ovládača ....................................................................................4
3.2. Popis ikoniek displeja ..............................................................................................4
3.3. Popis funkcií tlačidiel ...............................................................................................5
4. Ovládanie ..........................................................................................................................6
4.1. Zapnutie alarmu .................................................................................................6
4.2. Vypnutie alarmu .....................................................................................................6
4.3. Štartovanie vozidla ..................................................................................................7
4.4. Diaľkový Štart motora ..............................................................................................8
4.4.1. Nastavenie rezervačného režimu pre automobily s manuálnou prevodovkou.....9
4.5. Zapnutie/vypnutie vibračného režimu ..................................................................10
4.6. Zapnutie / vypnutie výstupov AUX ........................................................................10
4.6.1. Zapnutie AUX1 ...............................................................................................10
4.6.2. Zapnutie AUX2 ................................................................................................11
4.7. Otvorenie kufra ....................................................................................................11
4.8. Podsvietenie displeja .......................................................................................11
4.9. Kontrola stavu auta ..........................................................................................11
4.10. Zablokovanie tlačidiel ..........................................................................................12
4.11. Funkcia PANIC ....................................................................................................12
4.12. Vypnutie potvrdzovania .........................................................................................12
4.13. Servisný režim .....................................................................................................13
4.14. Vypnutie prídavných čidiel ...................................................................................13
4.15. Zamykanie od zapaľovania.................................................................................14
4.16. Automatické zapnutie .........................................................................................14
4.17. Pravidelné štartovanie .........................................................................................14
4.18. Štartovanie od teploty .........................................................................................15
4.19. Funkcia AUTO ...................................................................................................15
4.20. Automatické vypnutie vysielania RFID .................................................................15
4.21. Funkcia TURBO ...................................................................................................16
4.22. RPS (Remote Paging System) ..............................................................................16
5. Aktivácia poplachu...........................................................................................................17
5.1. Otrasový snímač ..................................................................................................17
5.2. Prídavný snímač ....................................................................................................17
5.3. Otvorenie dverí, kufra alebo kapoty .....................................................................17
5.4. Blokovanie štartu motora .......................................................................................17
5.5. Hlásenie zapnutých svetiel ....................................................................................17
5.6. Signalizácia dosahu ovládača................................................................................17
5.7. Signalizácia / šetrenie slabej batérie v ovládači.....................................................18
5.8. Hlásenie otvorených dverí (programovateľné).......................................................18
6. Servisný režim (bez ovládača).........................................................................................18
6.1. Vstup do servisného režimu s bezpečnostným kódom ..........................................18
6.2. Deaktivácia servisného režimu ..............................................................................19
7. Programovanie................................................................................................................19
7.1. Programovanie diaľkového ovládača.....................................................................19
7.2. Programovanie bezpečnostného kódu ..................................................................19
Bezpečnostný kód je naprogramovaný. ..............................................................................20
7.3. Vypnutie alarmu bezpečnostným, kódom ..............................................................20
7.4. Programovanie funkcií ovládača ........................................................................20
8. Nastavenie otrasového snímača .....................................................................................21
8.1. Nastavenie citlivosti otrasového snímača ..............................................................21
SK

3
1. Dôleţité informácie
Za účelom diaľkového štartu motora je potrebné nastaviť u áut s manuálnou prevodovkou
rezervačný režim. Dôvodom je znemožnenie pohybu auta pri diaľkovom naštartovaní.
Nenastavujte rezervačný režim, pokiaľ je niekto v aute.
Pri režime režim automatickej prevodovky, je možné diaľkovo auto štartovať
kedykoľvek. Preto by vozidlo malo štartovať, len ak je zaradený neutrál alebo
parkovacia pozícia. Ak je možné naštartovať aj v inej pozícií riadiacej páky, je veľmi
nebezpečné nastaviť režim automatickej prevodovky. Firma PHOBOS s.r.o.
nezodpovedá za škody spôsobené takýmto chybným nastavením režimu prevodovky.
Sériové číslo diaľkového ovládača je potrebné pre záručné podmienky (záruku). Uistite
sa prosím, či je na Vašom ovládači toto výrobné číslo.
Tento produkt je určený iba pre zabezpečenie automobilov. Iné použitie je neprípustné.
2. Úvod
MAGICAR M1090 je bezpečnostné zariadenie s najvyšším stupňom ochrany. Vďaka
dvojcestnému ovládaču budete okamžite informovaný o prípadnom narušení auta, ako aj o
spôsobe jeho narušenia, aj keď ste od auta vzdialený a nepočujete sirénu.
MAGICAR M1090 je určený pre montáž so Štart tlačidlom. Týmto tlačidlom bude
ovládaná spínacia skrinka ako aj štartovanie motora. Je taktiež vybavený kontrolou
prítomnosti ovládača pomocou RFID technológie.
MAGICAR M1090 je vybavený možnosťou núdzového odstavenia alarmu pomocou 4 –
miestneho číselného kódu zadávaného cez RPS senzor (senzor privolávacieho systému).
MAGICAR M1090 Vám umožňuje aj diaľkové štartovanie auta, čím si môžete auto pred
samotnou jazdou v zime vyhriať alebo v lete ochladiť, ak je vybavené klimatizáciou. Vozidlo
zostáva zabezpečené aj pri diaľkovom štarte, pri jeho akomkoľvek narušení sa motor vypne a
zablokuje.
3. Diağkový ovládač
Technické údaje
Frekvencia
433,92 MHz
Stabilita frekvencie
+/- 2ppm/rok
Vonkajšie rozmery
86 x 37 x 20 mm
Hmotnosť
31,30 g (bez batérií)
Vysielací výkon
10 mW
Pracovná teplota
-15°C až +50°C
Batéria 1,5V (AAA)

4
3.1. Displej diağkového ovládača
Dvojcestný ovládač je vybavený farebným displejom, ktorý
nepretržite informuje majiteľa o stave jeho auta. Pomocou
rôznych ikoniek na displeji sa zobrazuje stav vozidla a aktívne
funkcie alarmu.
3.2. Popis ikoniek displeja
Ikonka
Popis
zapnutie/vypnutie alarmu
zapnutie/vypnutie režimu RFID
zapnutie/vypnutie Timer režimu
zapnutie/vypnutie Turbo režimu
zapnutie/vypnutie režimu Passive Arming
zapnutie/vypnutie pípania sirény pri zapínaní/vypínaní alarmu
ZAPNUTÉ – siréna pípa pri zap./vyp. alarmu
VYPNUTÉ – siréna pri zap./vyp. alarmu nepípa. Pri narušení alarmu alebo pri PANIC , siréna bude húkať.
zapnutie/vypnutie vibračného režimu
ZAP. –ovládač bude vibrovať, pri poplachu aj pípať VYP. – ovládač bude pípať, pri poplachu aj vibrovať
zapnutie/vypnutie otrasového čidla, prídavných čidiel
zapnutie/vypnutie budíka
zapnutie/vypnutie funkcie štartu od teploty
(vodidlo naštartuje v nastavený čas ak poklesne/stúpne vonkajšia teplota pod nastavenú hodnotu)
zapnutie/vypnutie funkcie zamykania dverí od zapaľovania
zapnutie/vypnutie funkcie ovládania AUX výstupov
rezervačný režim
indikuje intenzitu (silu) signálu (dosahu) pri vysielaní alebo prijímaní signálu
indikuje narušenie otrasového čidla
servisný režim
zobrazí sa ak je auto diaľkovo naštartované alebo beží motor
indikuje blikanie svetiel
zobrazenie –času, teplotu v interiéry auta, dobu behu motora, dobu TURBO režimu, stav batérie v aute
a v ovládači
zobrazuje otvorenie dverí
zobrazuje otvorenie kufra
zobrazuje otvorenie kapoty
zobrazuje stav batérie v ovládači
zapnutie/vypnutie RPS
indikuje poklep na RPS senzor vozidla
teplota interiéru
napätie napájania alarmu alebo ovládača

5
3.3. Popis funkcií tlačidiel
Tlačidlo
Dĝţka
stlačenia
Popis
Funkcia
0,5 s
Strana 6
Zapnutie alarmu
4 s
Strana 12
Diaľkové vyvolanie poplachu
0,5 s
Strana 6
Vypnutie alarmu
2 s
Strana 8
Predĺženie chodu motora pri diaľkovom štarte alebo TURBO
funkcii
0,5s
Strana 11
Rozsvietenie displeja na 10 sekúnd
2 s
Strana 11
Otvorenie kufra
0,5 s
Strana 11
Kontrola stavu auta
4 s
Strana 8
Diaľkové naštartovanie vozidla/ vypnutie motora
2x krátke
stlačenie
Strana 10
Zapnutie vypnutie vibračného režimu ovládača
+
0,5 s
Strana 12
Zapnutie / vypnutie pípania sirény pri zapnutí / vypnutí alarmu
+
2s
Strana 13
Zapnutie / vypnutie servisného režimu
+
0,5 s
Strana 13
Zapnutie / vypnutie otrasového a prídavného čidla
+
0,5 s
Strana 12
Zablokovanie tlačidiel
2 s
Strana 20
Programové menu ovládača. Nastavenie času, čas pre
pravidelný štart, budenie, RPS, vibračný režim
+
0,5 s
Strana 14
Zapnutie / vypnutie režimu pravidelného štartovania
2 s
Strana 15
Zapnutie režimu RFID (funkcia AUTO)
+
0.5 s
Strana 15
Doba automatického vypnutia vysielania RFID signálu alarmom
+
2 s
Strana 10
Zapnutie / vypnutie funkcie ovládania výstupov AUX
2x krátke
stlačenie
Strana 10
Zapnutie / vypnutie výstupu AUX 1
2x krátke
stlačenie
Strana 11
Zapnutie / vypnutie výstupu AUX 2
+
2 s
X
Programové menu 1. Len pre odborný montážny servis.!!!
+
2 s
X
Programové menu 2. Len pre odborný montážny servis.!!!
+ - reprezentuje súčasné stlačenie tlačidiel
0,5s - krátke stlačenie
2s - stlačenie na dobu 2 sekúnd
4s - stlačenie na dobu 4 sekúnd

6
4. Ovládanie
Pri každom stlačení tlačidla na ovládači sa na displeji zobrazí symbol antény . Ak je signál
prijatý a spracovaný, zobrazí sa na ovládači symbol antény s indikátorom .
4.1. Zapnutie alarmu
Zapnutie alarmu (zamknutie dverí, zapnutie blokovania motora)
Krátko stlačte tlačidlo .
Ovládač 1x pípne a na displeji sa zobrazí ikonka .
Siréna 1x pípne a svetlá 1x bliknú.
Alarm sa zapne a automobil bude uzamknutý.
LED na senzore RPS (senzor privolávacieho systému) začne blikať.
Otrasovýa prídavný senzor bude aktivované po 15 sekundách. Počas stráženia je
aktivované blokovanie motora a RPS.
POZOR !
Ak máte na aute zapnuté výstražné svetlá a zapnete alarm môžete spustiť upozornenie na ovládači !
Ak pri zapínaní alarmu sú niektoré dvere otvorené, siréna pípne 3x, svetlá 3x bliknú,
ovládač pípne 3x a na displeji bude blikať symbol dverí. Alarm sa nezapne! V prípade ak máte zapnutú
funkciu oneskorenia dverových vstupov, alarm sa zapne bez ohľadu na to či sú dvere otvorené alebo
zatvorené.
Ak pri vystúpení z auta necháte svietiť parkovacie svetlá, budete po zapnutí alarmu
upozornený pípaním ovládača.
4.2. Vypnutie alarmu
Vypnutie alarmu (odomknutie dverí, vypnutie blokovania motora)
Krátko stlačte tlačidlo .
Siréna 2x pípne a svetlá 2x bliknú.
Ovládač 2x pípne a na displeji sa zobrazí ikonka .
Alarm sa vypne a automobil bude odomknutý. Vypne sa
blokovanie motora a RPS.
Akustický signál pri zapínaní a vypínaní alarmu je možné odstaviť (str.12)
Pamäť poplachu:
Ak počas režimu stráženia bol vyvolaný poplach od :
dverí, kufra, kapoty, prídavného snímača, otrasového snímača
pri vypínaní alarmu svetlá 4x bliknú a siréna a diağkový ovládač 4x pípnu .

7

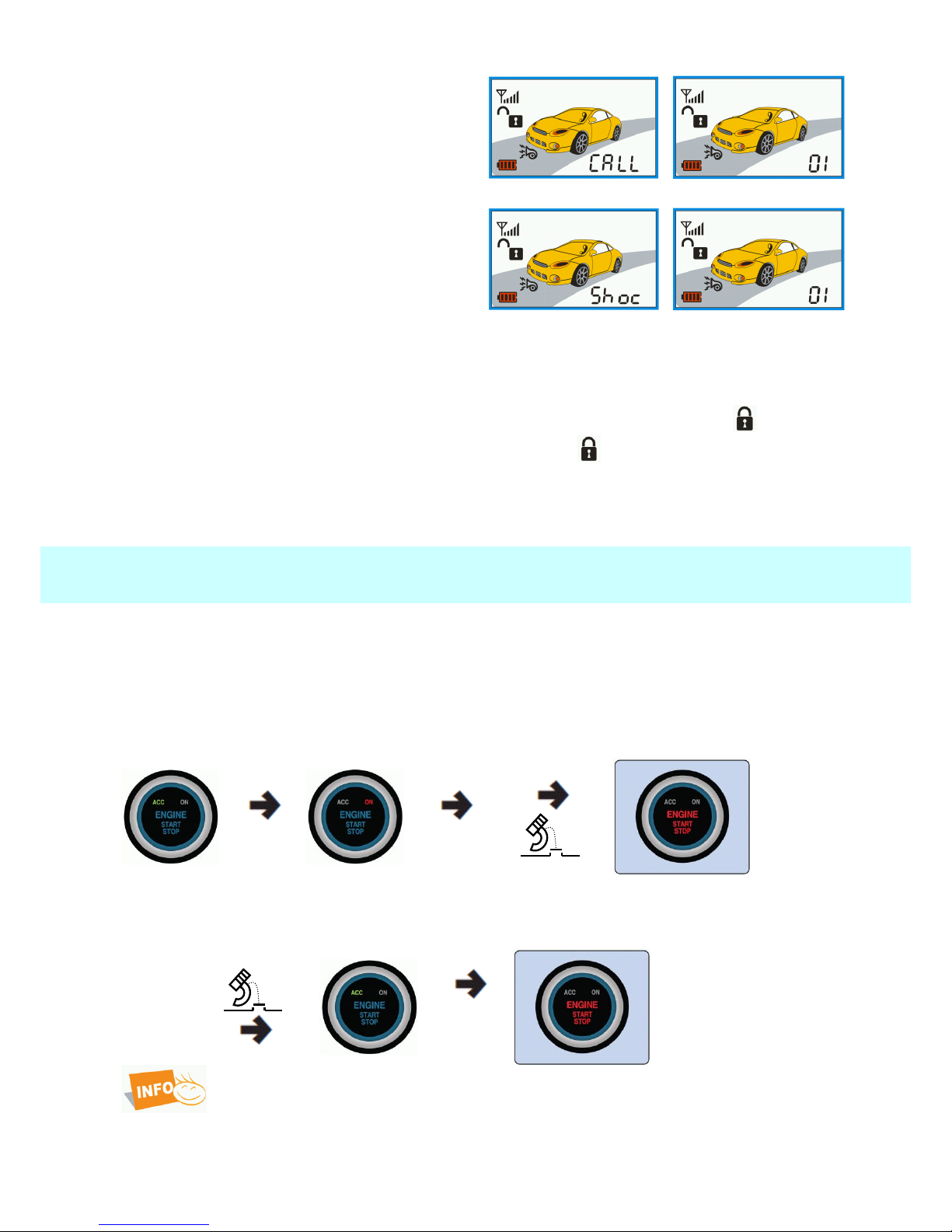

Pamäť na RPS:
Ak počas režimu stráženia bol narušený
senzor RPS, na displeji sa zobrazí nadpis
„CALL“ a následne počet narušení senzora.
Pamäť na otrasový snímač:
Ak počas režimu stráženia bol narušený
otrasový snímač, na displeji sa zobrazí
nadpis „Shoc“ a následne počet narušení
senzora.
Znovu zapnutie alarmu (AUTO REARMING):
Ak po vypnutí alarmu neotvoríte do 30 sekúnd dvere, alebo nezapnete zapaľovanie, alarm sa
automaticky aktivuje.
Vypnutie sirény pri poplachu:
Ak bol alarm narušený a siréna húka, môžete ju vypnúť stlačením tlačidla . Siréna sa
vypne, ale alarm zostáva strážiť. Ďalším stlačením tlačidla vypnete aj alarm.
Prvých pár sekúnd po spustení poplachu, nie je možné alarm ovládať pomocou diaľkového
ovládača. Je to spôsobené tým, že počas tejto doby alarm vysiela na diaľkový ovládač signál
o narušení vozidla.
4.3. Štartovanie vozidla
Pre naštartovanie vozidla sa používa ŠTART tlačidlo. V závislosti od konfigurácie vozidla je
možné štartovať rôznymi spôsobmi.
Deaktivujte alarm, nasadnite do vozidla
Postup 1:
Stlačte
tlačidlo
ŠTART
Uvoğniť
tlačidlo
Stlačte
tlačidlo
ŠTART
Uvoğniť
tlačidlo
Uvoğniť
tlačidlo
a zošliapnite
brzdu
Stlačte tlačidlo
ŠTART
ACC
ON
ŠTART
MOTORA
Postup2:
Zošliapnite
brzdu
Stlačte tlačidlo
ŠTART
Uvoğniť
tlačidlo
Štart prebehne
automaticky
ACC
ON
ŠTART
MOTORA
Ak je alarm v servisnom režime, ŠTART tlačidlo nie je modro podsvietené.
V servisnom režime nie je možný diaľkový štart motora.

8
4.4. Diağkový Štart motora —————
Diaľkové štartovanie/zastavenie motora. Ak má auto dieselový motor alarm počká
prednastavený čas (3 / 5 / 8 / 12 sekúnd) prípadne podľa stavu vstupu pre žhavenie a až
následne sa naštartuje motor.
DIAĞKOVÉ NAŠTARTOVANIE MOTORA
Diaľkové štartovanie motora, je podmienené nastavením rezervačného režimu (pri manuálnej
prevodovke).
Dlho stlačte tlačidlo .
Ovládač 3x pípne.
Alarm sa aktivuje ( ak nebol pred štartom zapnutý ).
Chod motora bude ovládačom potvrdené blikajúcou ikonkou
Motor bude v chode prednastavený čas 10/25/3/5 minút, pričom zostávajúci čas behu
motora je zobrazený na displeji ovládača. Ak do konca chodu motora ostáva len 1 minúta,
ovládač pípne pre upozornenie.
Počas chodu motora budú na aute blikať smerové svetlá.
PREDĜŢENIE DOBY BEHU MOTORA
Predĺženie doby behu motora, ktorý bol diaľkovo naštartovaný
Dlho stlačte tlačidlo .
Aktivuje sa funkcia „Predĺženie doby“-„Start - AGAIN“ a obnoví
sa pôvodná doba behu motora.
Ovládač 3x pípne.
Motor bude opäť v chode celý prednastavený čas.
NASLEDUJÚCA JAZDA
Deaktivujte alarm, nasadnite do vozidla, stlačením brzdy prestanú blikať smerové svetlá,
ukončí sa odpočet zostávajúceho času behu motora, môžete jazdiť.
DIAĞKOVÉ VYPNUTIE NAŠTARTOVANÉHO MOTORA ( motor musí byť naštartovaný)
Dlho stlačte tlačidlo .
UKONČENIE JAZDY-VYPNUTIE MOTORA
Zošliapnite nožnú brzdu a držte stlačené tlačidlo ŠTART. Motor zhasne.
Zošliapnite
brzdu
Dlho tlačte tlačidlo
ŠTART
Červené podsvietenie
zhasne
MOTOR
ZHASNE
V prípade neúspešných štartov sa alarm pokúsi štartovať motor 3x.

9
Ak systém pri pokuse o diaľkový štart zistí akýkoľvek problém, ovládač pípne 3x a svetlá na
aute 3x bliknú. Potom počtom bliknutí parkovacích svetiel na aute oznámi druh chyby:
NASTAVENIE AUTA NA DIAĞKOVÝ ŠTART
Pri automobiloch s manuálnou prevodovkou je pred diaľkovým štartovaním potrebné nastaviť
„rezervačný režim“, čím sa zabezpečí, aby systém neštartoval so zaradeným rýchlostným
stupňom.
Dôleţité zásady !
1. Musí byť zaradený neutrál.
2. Preverte či ručná brzda na Vašom automobile pracuje spoľahlivo.
3. Pri parkovaní v kopci majte kolesá vytočené k obrubníku.
4. Okná musia byť vytiahnuté.
5. Nenastavujte rezervačný režim ak sú ľudia alebo zvieratá v aute.
6. Ak auto používa osoba neznalá systému, odporúča sa uviesť systém do servisného
režimu.
POZOR !
Systém diaľkového štartovania sa neodporúča pre automobily s skladacou strechou!
U niektorých automobilov diaľkový štart motora nie je možný. Aby ste
predišli komplikáciám
informujte sa u distribútora.
Ak parkujete v kopci, auto sa môže po naštartovaní motora dať samovoľne
do pohybu. Preto neodporúčame v takomto prípade nastavovať rezervačný
režim a diaľkovo štartovať motor !
4.4.1. Nastavenie rezervačného reţimu pre automobily s manuálnou prevodovkou.
Nastavením rezervačného režimu sa zabezpečí, že na prevodovke bude zaradený neutrál.
1. Po zaparkovaní, pred vypnutím motora, zaraďte neutrál.
2. Zatiahnite ručnú brzdu (pre rezervačný režim nie je nutné, ale zvýši sa bezpečnosť).
3. Dlho stlačte ŠTART tlačidlo. Po chvíli bliknú svetlá, motor zostane bežať. Uvoľnite ŠTART
tlačidlo.
4. Vystúpte z auta. Po zatvorení posledných dverí alebo kufra zhasne motor. Aktivujte alarm
tlačidlom . Rezervačný režim je nastavený. Auto je teraz pripravené pre diaľkový štart.
Na displeji ovládača sa zobrazí ikonka .
Pre nastavenie rezervačného režimu sa berie do úvahy aj otvorenie a zatvorenie kufra. Je
teda možné otvoriť dvere, otvoriť kufor, zatvoriť dvere, vyložiť kufor a až po jeho zatvorení
a aktivácii alarmu vozidla sa nastaví rezervačný režim.
Zrušenie rezervačného režimu.
Ak nechcete nastaviť rezervačný režim stlačte nožnú brzdu a dlho držte stlačené ŠTART
tlačidlo. Motor zhasne. Uvoľnite ŠTART tlačidlo.
Počet bliknutí svetiel
Chyba
1
Motor je naštartovaný
2
Zapnuté zapaľovanie
3
Otvorené dvere
4
Otvorený kufor
5
Nie je nastavený rezervačný režim

10
Rezervačný režim sa automaticky zruší, ak sa otvoria dvere alebo kufor, alebo sa systém
uvedie do servisného režimu. V takom prípade je potrebné zopakovať všetky predchádzajúce
kroky.
Ak ste nastavili rezervačný režim kontrolky na prístrojovej doske v aute môžu byť
rozsvietené ešte 3 sekundy po zhasnutí motora ( je to normálny proces).
Ak ste nastavili rezervačný režim, kontrolka ABS sa môže rozsvecovať a zhasínať (je to
normálny proces ).
POZOR !
Ak je alarm montovaný do auta s manuálnou prevodovkou musí sa pri diaľkovom štarte nastavovať
rezervačný mód.
Výrobca a distribútor nezodpovedá za prípadné škody, ktoré vzniknú zapojením Automatického
diaľkového štartu pri automobiloch s manuálnou prevodovkou. Zákazník má povinnosť informovať sa
vo svojom montážnom stredisku o spôsobe zapojenia diaľkového štartu vo svojom aute.
Pri autách s automatickou prevodovkou musí byť pred štartom zatiahnutá ručná brzda a riadiaca páka
musí byť v polohe „P“ alebo „N“.
4.5. Zapnutie/vypnutie vibračného reţimu 2x
Krátkym rýchlym stlačením tlačidla 2x po sebe, sa aktivuje
vibračný režim ovládača, akustický signál ovládača sa vypne.
Zapnutý režim je indikovaný ikonkou .
Opätovným stlačením tlačidla 2x po sebe, sa vibračný režim
deaktivuje a ikonka sa nezobrazí. Akustický signál ovládača sa
zapne.

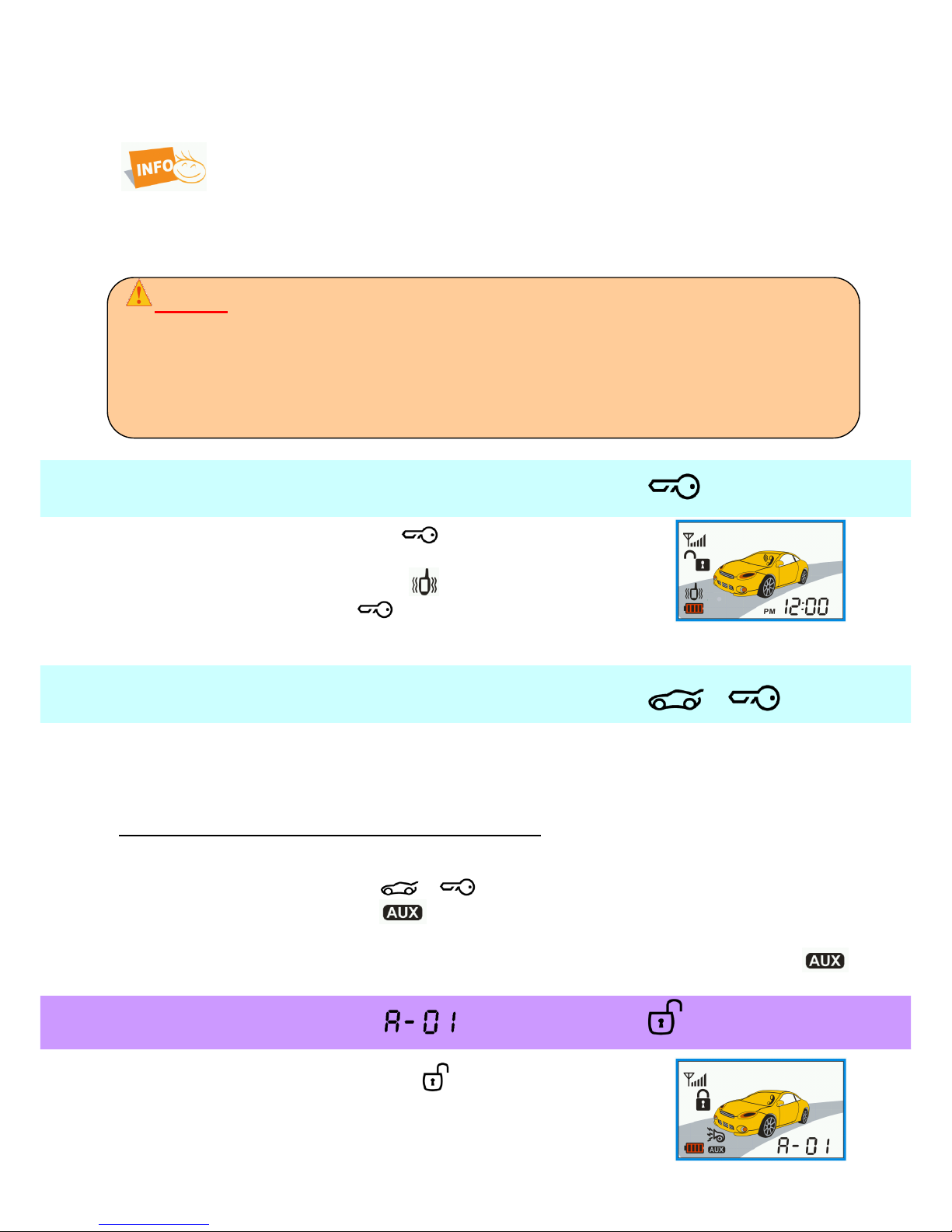

4.6. Zapnutie / vypnutie výstupov AUX +———
Pomocou výstupov AUX 1 a AUX 2 je možné ovládať rôzne prídavné zariadenia v aute, napr.:
elektrické doťahovanie okien, zapínanie svetiel, zapínanie nezávislého kúrenia a pod..
O možnostiach nastavení výstupov sa poraďte s montážnym strediskom.
ZAPNUTIE FUNKCIE OVLÁDANIA VÝSTUPOV AUX
Pred použitím pomocných výstupov je nutné zapnúť funkciu ovládania AUX.
Dlho stlačte súčasne tlačidlá a.
Na displeji sa zobrazí ikonka
Ak do 60 sekúnd nebude využitý niektorý z výstupov AUX1 alebo AUX2 (stlačené
príslušné tlačidlo), funkcia zapnutia výstupov AUX sa automaticky zruší a ikonka
sa nezobrazí.
4.6.1. Zapnutie AUX1 2x
Krátkym rýchlym stlačením tlačidla 2x po sebe sa aktivuje
pomocný výstup AUX1. Na displeji sa zobrazí nadpis A-01.
Týmto výstupom je možné ovládať rôzne prídavné zariadenia
(nezávislé kúrenie, el. doťahovanie okien...)

11
4.6.2. Zapnutie AUX2 2x
Krátkym rýchlim stlačením tlačidla 2x po sebe sa aktivuje
pomocný výstup AUX2. Na displeji sa zobrazí nadpis A-02.
Týmto výstupom je možné ovládať rôzne prídavné zariadenia
(nezávislé kúrenie, el. doťahovanie okien...)
4.7. Otvorenie kufra ——
Otvorenie kufra (ak je automobil vybavený elektrickým zámkom).
Dlho stlačte tlačidlo .
Ovládač 2x pípne a na displeji zabliká ikonka .
Kufor sa odomkne.
4.8. Podsvietenie displeja —
Krátkym stlačením tlačidla , aktivujete podsvietenie displeja
diaľkového ovládača na približne 10 sekúnd.
4.9. Kontrola stavu auta —
Krátkym stlačením tlačidla môžete kontrolovať stav auta. Ak ste v dosahu alarmu,
displej zobrazí stav vozidla (uzamknuté/odomknuté...) a ovládač Vám pípaním oznámi jednu
z nasledujúcich situácií:
Stav
Ovládač
Siréna
Alarm zap., motor nebeží
píp, píp, píp
1x pípne
Alarm vyp., motor nebeží
píp, píp
2x pípne
Alarm zap., motor beží
píp/píp... píp/píp... píp/píp
3x pípne
Alarm vyp., motor beží
píp/píp... píp/píp
4xpípne
Ak sú otvorené dvere, kufor alebo kapota, zabliká príslušná ikonka.
Ak je aktivovaná funkcia Vypnutie sirény bude k dispozícií len upozornenie na ovládači.
Zobrazenie interiérovej teploty:
Ak máte na alarm pripojený teplotný snímač, ovládač zobrazí na displeji aktuálnu interiérovú
teplotú (podľa nastavenia v °C alebo °F). Ak teplotný snímač nie je v alarme zapojený, na
displeji sa zobrazí „FAIL“.
Stav autobatérie:
Ak stlačíte bezprostredne opäť tlačidlo , na displeji bude zobrazené aj napätie
akumulátora v aute. (Príklad: „12,6 V“ )
Stav batérie v ovládači:
Ak stlačíte ešte raz tlačidlo , na displeji bude zobrazené napätie batérie v diaľkovom
ovládači. (Príklad: „1,4 V“ )

12
Postupnosť v zobrazovaní informácií:
Opätovným krátkym stláčaním tlačidla do 2 sekúnd po sebe,sa na displeji budú
zobrazovať informácie v nasledovnom poradí -
Interiérová teplota napätie autobatérie stav batérie v ovládači
Stav pomocných výstupov AUX 1, 2:
V prípade ak je aktivovaná funkcia zapnutia AUX výstupov, po stlačení tlačidla sa
zobrazí iba stav pomocného výstupu 1 a následne pomocného výstupu 2. (Príklad: „1-on“ „2-
of“ )

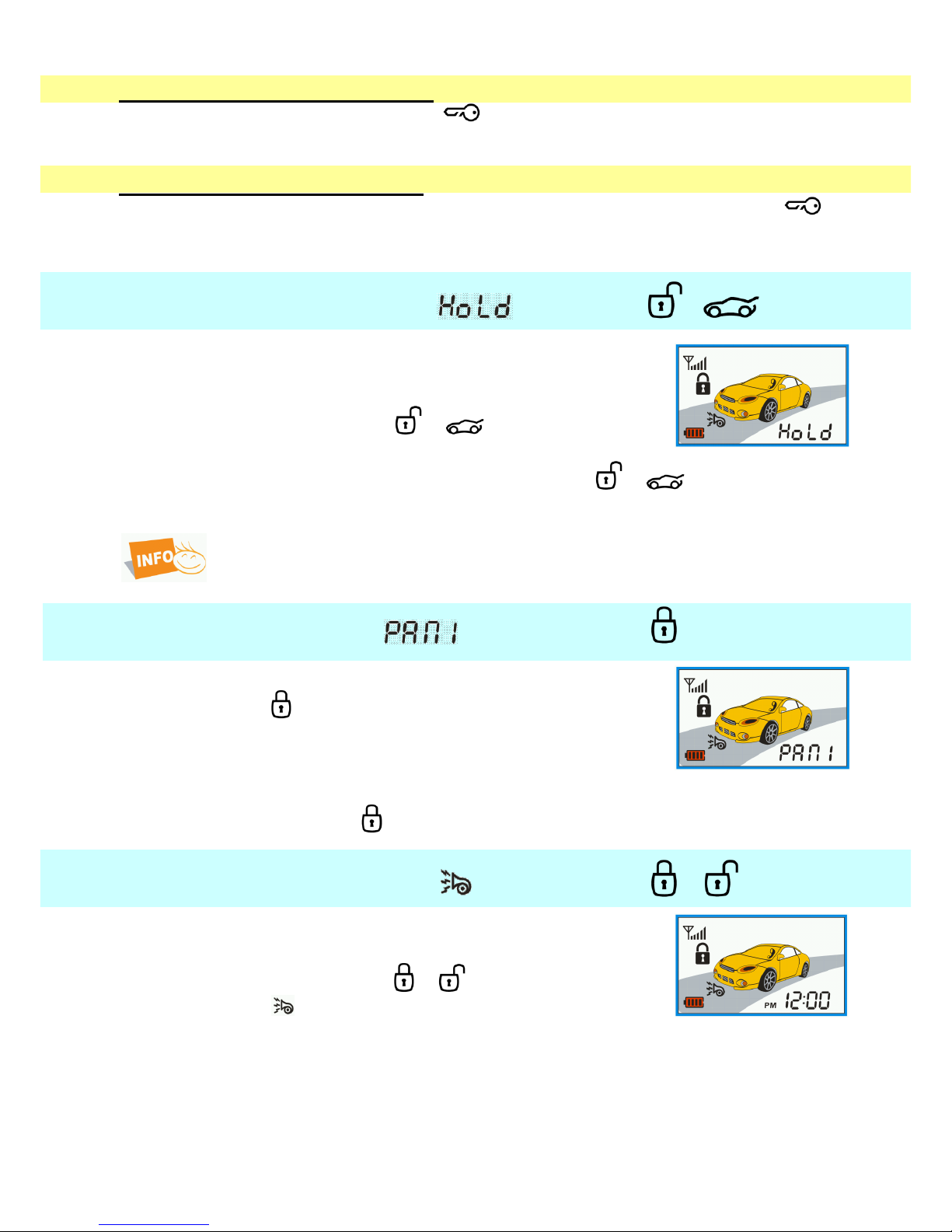

4.10. Zablokovanie tlačidiel + —
Zablokovaním tlačidiel predídete nežiaducej voľbe funkcie náhodným
stlačením tlačidla na ovládači.
Krátko stlačte súčasne tlačidla a .
Ovládač 1x pípne na displeji sa zobrazí nadpis „Hold“.
Funkciu vypnete opätovným súčasným tlačením tlačidiel a .
Tlačidlá sa odblokujú automaticky v prípade vyvolania poplachu.
Pred použitím funkcie PANIC, je potrebné ako prvé odblokovať tlačidlá.

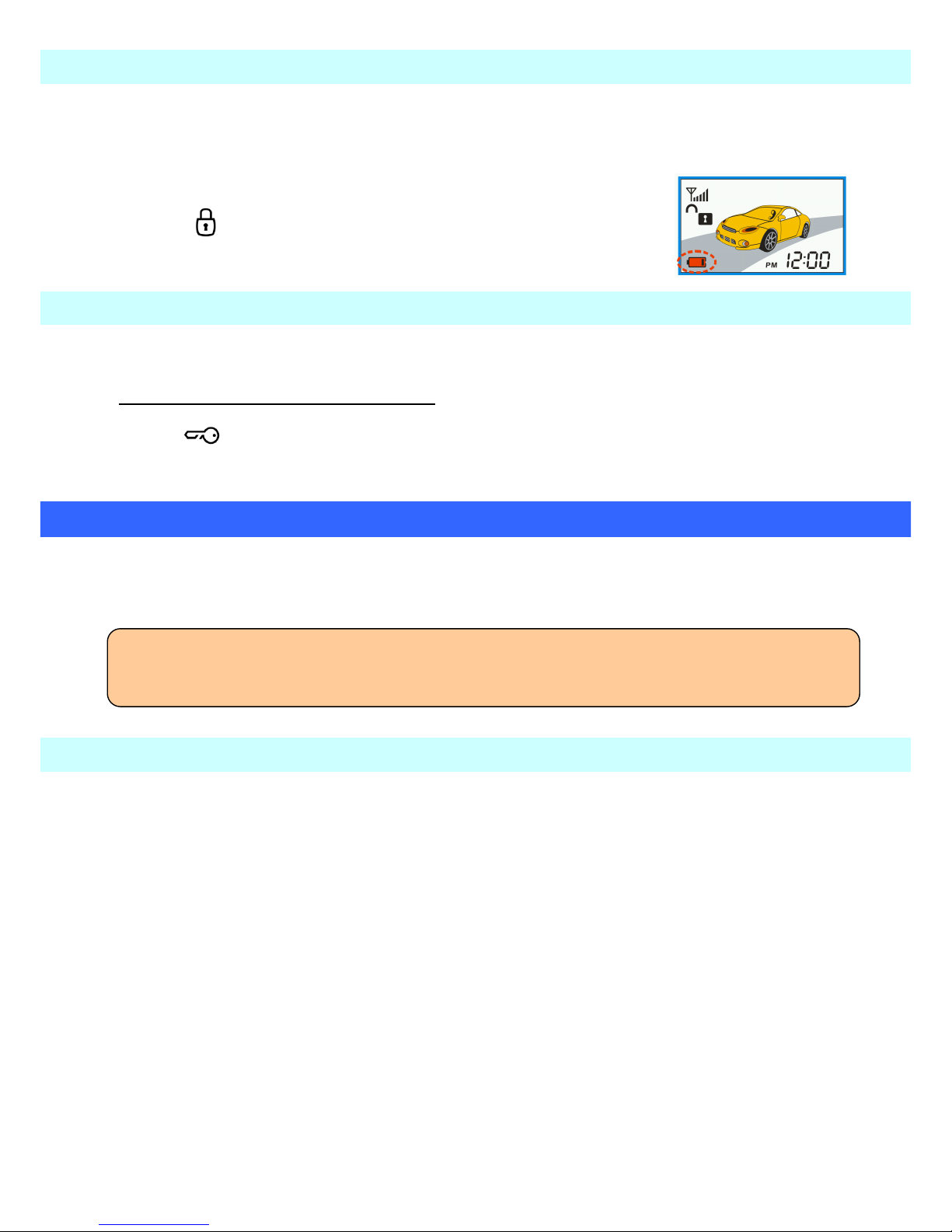

4.11. Funkcia PANIC ————
Vyvolanie poplachu na diaľku (funkcia PANIC) .
Stlačte tlačidlo na 4 sekundy.
Dvere na aute sa zamknú, svetlá budú blikať.
Siréna začne húkať po 30 sekundách.
Na displeji bude 30 sekúnd blikať nápis „PANIC“.
Ak bolo auto diaľkovo naštartované, motor sa vypne.
Krátkym stlačením tlačidla funkciu PANIC vypnete.
4.12. Vypnutie potvrdzovania + —
Funkcia umožňuje zapnúť alebo vypnúť potvrdzovanie sirénou
aktiváciu/deaktiváciu alarmu.
Krátko stlačte súčasne tlačidlá a.
Zobrazí sa ikonka - potvrdzovanie sirénou je zapnuté, alebo sa
prestane zobrazovať ikonka a potvrdzovanie sirénou je vypnuté.

13

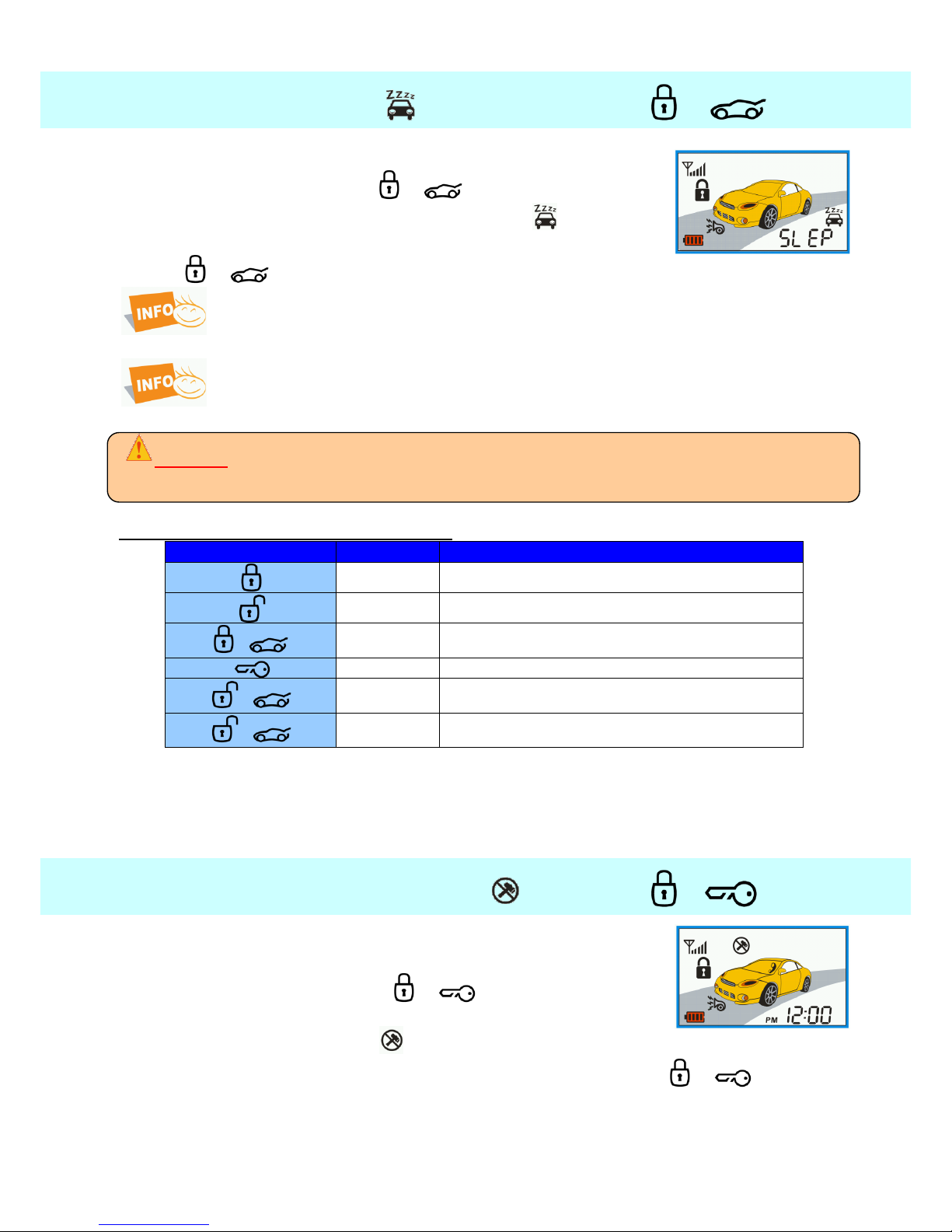

4.13. Servisný reţim + ——
V servisnom režime je väčšina funkcií alarmu odstavená.
Dlho stlačte súčasne tlačidlá a.
Ovládač 1x pípne a na displeji sa zobrazí ikonka
Servisný režim vypnete opätovným dlhým súčasným stlačením
tlačidiel a.
Ak je alarm v servisnom režime, ŠTART tlačidlo nie je modro podsvietené.
V servisnom režime nie je možný diaľkový štart motora.
Servisný režim je možné zapnúť (pri deaktivovanom alarme) aj podržaním ŠTART
tlačidla na 5 sekúnd.
POZOR !
Keď je alarm v servisnom režime neplní funkciu stráženia auta. Ak zamknete dvere ovládačom alarm
a blokovanie zostáva neaktívne a nebude sa indikovať žiadne narušenie vstupov.
Dostupné funkcie pri servisnom režime:
Tlačidlá
Stlačenie
Funkcia
0.5s
Zamknutie
0.5s
Odomknutie dverí
+
2s
Servisný režim - vypnutie
0.5s
Kontrola stavu auta (len ZAP./VYP. alarmu)
+
0.5s
Zamknutie tlačidiel
+
2s
Programové menu ovládača
Ak sa budete pokúšať nastavovať inú funkciu, ovládač 3x pípne a na displeji bude blikať
nadpis „SLEP“
Do servisného režimu odporúčame uviesť alarm ak dávate auto do servisu alebo ho
požičiavate niekomu, kto systém MAGICAR M1090 nevie obsluhovať.
4.14. Vypnutie prídavných senzorov + —
Vypnutie prídavných senzorov sa využíva sa ak si neželáte, aby
počas stráženia auta, alarm reagoval na otrasy a snímal interiér.
Krátko stlačte súčasne tlačidlá a.
Otrasový snímač a prídavný senzor sa vypne.
Na displeji sa zobrazí ikonka
Funkciu vypnete opätovným krátkym súčasným stlačením tlačidiel a.
Vypnutie senzorov je výhodné ak nechávate v aute psa alebo dieťa. Snímače sú síce vypnuté
ale alarm auto naďalej stráži (sledovanie kontaktov dverí, kufra a kapoty sa nevypína).

14
4.15. Zamykanie od zapağovania
Funkcia zamykania od zapaľovania umožní uzamknutie dverí po
naštartovaní vozidla a stlačení nožnej brzdy. Dvere sa automaticky
odomknú po vypnutí zapaľovania. Funkcia musí byť povolená
v Programovom menu 1-07 (Montážny návod str.9).
Uzamknutie dverí nenastane ak sú dvere, kapota alebo kufor
otvorené.
4.16. Automatické zapnutie
Pri automatickom zapnutí alarmu (Passive arming) sa systém
automaticky zapne 30 sekúnd po vypnutí zapaľovania a zatvorení
všetkých dverí alebo kufra. Po 10 a 20 sekundách siréna 1x pípne
a svetlá 1x bliknú, po 30 sekundách bude auto uzamknuté a alarm sa
zapne.
Funkcia musí byť povolená v Programovom menu 2-06 (Montážny návod str.11).
Podmienky nastavenia funkcie:
Alarm musí byť vypnutý.
Zapaľovanie musí byť vypnuté.
Zatvorenie všetkých dverí.
Funkcia AUTO (režim RFID) má prioritu pred funkciou automatické zapnutie
(Passive). Funkcia sa v tom prípade vypne, ikonka sa nezobrazuje.
POZOR !
Pri zapnutej funkcii PASSIVE sa dvere na aute automaticky zamknú ( ak máte namontované centrálne
zamykanie ), preto si nikdy nezabúdajte zobrať so sebou kľúče od auta a diaľkový ovládač od alarmu.
Otvorením dverí alebo kufra sa odpočet času preruší a zatvorením sa spustí opäť. V prípade náhodného
uzamknutia vozidla s ovládačom vo vnútri vozidla, použite funkciu núdzovej deaktivácii alarmu
pomocou RPS senzora.
4.17. Pravidelné štartovanie + —
Vozidlo je možné pravidelne v 24 hodinových cykloch naštartovať
v prednastavenom čase.
Podmienky: nastavený čas štartu – str. 20
nastavený rezervačný režim
nastavený 24 hodinový cyklus (Montážny návod str.9)
zapnutie funkcie TIMER na ovládači
Vozidlo je možné štartovať aj v 4, 8 a 12 hodinových intervaloch.
V tom prípade sa odpočet doby pre štart začína zapnutím funkcie TIMER na ovládači –
nastavený čas štartu sa nepoužíva !
Podmienky: nastavený rezervačný režim
nastavený 4, 8 alebo 12 hodinový cyklus (Montážny návod str.9)
zapnutie funkcie TIMER na ovládači

15
Krátko stlačte súčasne tlačidlá a.
Ovládač 1x pípne a na displeji sa zobrazí ikonka funkcie TIMER.
Funkciu vypnete opätovným krátkym súčasným stlačením tlačidiel a.
4.18. Štartovanie od teploty
Alarm umožňuje podmieňovať vykonanie pravidelného štartu podľa
teploty. Je servisnom menu je možné nastaviť štart v prípade mrazu
alebo v prípade horúčav.
Podmienky: nastavený čas štartu – str.20
nastavený 24 hodinový cyklus (Montážny návod str.9)
nastavená teplota (Montážny návod str.11)
nastavený rezervačný režim
zapnutie funkcie TIMER na ovládači
alebo
nastavený rezervačný režim
nastavený 4, 8 alebo 12 hodinový cyklus (Montážny návod str.9)
zapnutie funkcie TIMER na ovládači
Pri aktivovaní funkcie TIMER sa zobrazí aj ikonka a štartovanie sa spustí v nastavenom
čase len ak teplota snímača dosiahne (alebo presiahne) nastavenú hodnotu teploty
v Programovom menu 2-08, alebo 2-09.
4.19. Funkcia AUTO + ——
Zapnutie funkcie automatického zapínania/vypínania alarmu
pomocou RFID technológie. Ak je táto funkcia nastavená, systém sa
automaticky zapne - uzamknú sa dvere, ak sú všetky dvere
zatvorené a diaľkový ovládač je vzdialený od vozidla (približne 5
metrov) počas určitej doby.
Po priblížení sa k autu (ktoré trvá určitú dobu) sa systém automaticky vypne – odomknú sa
dvere.
Dlho stlačte súčasne tlačidlá a.
Ovládač pípne a na displeji sa zobrazí ikonka .
Funkciu vypnete opätovným dlhým súčasným stlačením tlačidiel a.
4.20. Automatické vypnutie vysielania RFID + —
Alarm umožňuje vypnutie vysielania identifikácie systémom RFID pre funkciu AUTO. V tom
prípade sa po 3 alebo 8 dňoch nečinnosti alarmu (napr. auto v garáži), prestane vysielať
RFID informácia, čím sa zmenší odber alarmu. Po vypnutí RFID je nutné vozidlo odomknúť
tlačidlom a vysielanie RFID identifikácie sa opäť obnoví po zapnutí/vypnutí zapaľovania.
Alarm vypína vysielanie RFID informácie taktiež pri poklese napätia batérie pod
11,5V.

16
Krátko stlačte súčasne tlačidlá a.
Nadpis
Ovládač
Vypnutie
3day
2x pípne
vypnutie po 3 dňoch
8day
3x pípne
vypnutie po 8 dňoch
OFF
1x pípne
bez vypnutia vysielania
4.21. Funkcia TURBO
Funkcia TURBO je navrhnutá pre automobily s turbo motormi. Pri väčšej záťaži sa motor
zohreje na vysokú teplotu a za pár minút, počas ktorých bude bežať na voľnobeh, sa ochladí.
Funkcia TURBO režimu musí byť povolená v Programovom menu 1-
01 (Montážny návod str.9).
Podmienky: zapnutý režim TURBO (Montážny manuál str.9)
motor v chode
dlhé stlačenie ŠTART tlačidla (bez zošliapnutia brzdy)
Počas chodu motora v TURBO režime, ikonka bude na displeji blikať a zobrazí sa aj
zostávajúci čas behu motora.
Motor môžete vypnúť (počas TURBO funkcie):
-stlačením tlačidla na viac ako 2 sekundy
- zošliapnutím brzdy a dlhým stlačením ŠTART tlačidla
Predĺženie chodu motora :
Stlačte tlačidlo na viac ako 2 sekundy ( motor musí byť v chode počas TURBO
režimu).
Na displeji sa zobrazí nápis „Turbo Again“ a motor bude v chode opäť celý predvolený
čas.
4.22. RPS (Remote Paging System)
Pomocou RPS senzora je možné privolať k autu jeho užívateľa, ak je
alarm zapnutý.
Za čelným sklom je nalepený kruh, v strede s červeno-modrou
výstražnou LED diódou. Pri aktivovanom systéme táto dióda bliká. Ak
poklopete 2x rýchlo za sebou na skle v mieste kde je kruh nalepený
takou silou aby LED na niekoľko sekúnd zostala na červeno svietiť,
diaľkový ovládač majiteľovi auta začne pípať a vibrovať (ak je v dosahu) a na displeji sa
zobrazí ikonka zvoniaceho telefónneho slúchadla. Pre majiteľa ovládača to znamená, že
niekto je pri jeho aute a volá ho. Aktiváciou RPS sa siréna (poplach) nespustí.
Ovládač bude pípať v 6 sekundových intervaloch, kým nestlačíte niektoré tlačidlo.
Citlivosť RPS je nastaviteľná na jeho zadnej strane 3-polohovým prepínačom.

17
5. Aktivácia poplachu
5.1. Otrasový snímač
Ak je narušený otrasový snímač - slabým otrasom bude spustený
prvý stupeň poplachu. Siréna pípne 4x, ovládač upozorní na poplach
akustickým signálom, zobrazením ikonky na displeji ( 2x )
a bliknutím modrým podsvietením.
Silný otras spustí poplach na 20 sekúnd a ovládač upozorní na
poplach zobrazením ikonky , vibrovaním počas 9 sekúnd
a červeným podsvietením displeja. Ikonka ostane blikať a v 4 sekundových intervaloch bude
ovládač pípať, až do stlačenia tlačidla na diaľkovom ovládači (napr. tlačidlo –kontrola
stavu auta).
Tlačidlo stlačte pre zrušenie poplachu (vypnutie sirény a blikania svetiel).
5.2. Prídavný snímač
V prípade narušenia prídavného senzora sa zobrazí nápis ktorý bliká
počas celej doby poplachu (30 sekúnd) na červenom podsvietení.
Po skončení poplachu ovládač pípa v 2 sekundových intervaloch.
5.3. Otvorenie dverí, kufra alebo kapoty
Ak sú na aute otvorené dvere, kufor alebo kapota spustí sa 30 sekundový poplach a ovládač
bude toto narušenie signalizovať blikaním príslušného symbolu na červenom podsvietení .
Diaľkový ovládač bude pípať 30 sekúnd po skončení poplachu bude pípať v 2 sekundových
intervaloch kým nestlačíte niektoré tlačidlo na ovládači.
5.4. Blokovanie štartu motora
Pri zapnutom alarme je blokované štartovanie motora. Ak bude alarm narušený, nebude
možné auto naštartovať bez vypnutia alarmu.
5.5. Hlásenie zapnutých svetiel
Ak pri vystúpení z auta necháte svietiť parkovacie svetlá, budete po zapnutí alarmu
upozornený 6 sekundovým pípaním ovládača a blikaním ikoniek svetiel a batérie.
5.6. Signalizácia dosahu ovládača
Ak je ovládač v dosahu autoalarmu po stlačení tlačidla signalizuje
aktuálnu silu signálu na displeji pomocou indikátora pri ikonke antény.

18
5.7. Signalizácia / šetrenie slabej batérie v ovládači
Ak batéria v ovládači klesne na nízku hodnotu, zobrazí sa na displeji ikonka slabej batérie
a ovládač sa prepne do režimu šetrenia batérie. V takomto prípade vymeňte batériu
v diaľkovom ovládači. Používajte kvalitné alkalické batérie.
Režim šetrenie batérie v ovládači:
Ovládač bude prijímať potvrdzovací signál len na funkcie vykonané
tlačidlom .
Ostatné funkcie bude vykonávať naďalej, ale potvrdenie
o vykonaní/nevykonaní povelu nebude na ovládači signalizované.
5.8. Hlásenie otvorených dverí (programovateğné)
Pri vypnutom alarme budú smerovky blikať, pokiaľ budú otvorené dvere. Programové menu
1-08.
OBNOVENIE ZOBRAZENIA DISPLEJA
Ak z rôznych príčin nedostávate informácie o diaľkovom štarte na diaľkový ovládač, stlačte
tlačidlo a ovládač obnoví zobrazenie informácií na displeji ( ovládač musí byť v dosahu
alarmu! ).
6. Servisný reţim (bez ovládača)
Alarm môžete uviesť do servisného režimu aj bez diaľkového ovládača ( ak sa stratí alebo je
poškodený). Do servisného režimu, ak je alarm aktivovaný, je možný vstup len s použitím
bezpečnostného kódu. Ak je alarm deaktivovaný ovládačom pre vstup do servisného režimu
sa bezpečnostný kód nepoužíva.
Pouţitie bezpečnostného kódu značne zniţuje riziko neoprávneného vstupu do
servisného reţimu, je preto bezpodmienečne nutné ho po namontovaní alarmu
zmeniť !
6.1. Vstup do servisného reţimu s bezpečnostným kódom
Postup nastavenia bezpečnostného kódu je popísaný na str.19. Z výroby je nastavený kód
1111.
Otvorte dvere na aute kľúčom.
Alarm spustí poplach, blikajú svetlá.
Držte stlačené ŠTART tlačidlo 6 sekúnd.
Svetlá prestanú blikať, rozbliká sa LED na RPS senzore.
Stlačte tlačidlo na RPS senzore toľkokrát, aké je Vaše prvé číslo. Interval medzi
jednotlivými stlačeniami nesmie byť dlhší ako 1,5s.
RPS LED potvrdí počtom bliknutí zvolené číslo.
Stlačte tlačidlo na RPS toľkokrát, aké je Vaše druhé číslo.
RPS LED potvrdí počtom bliknutí zvolené číslo.
Stlačte tlačidlo na RPS toľkokrát, aké je Vaše tretie číslo
RPS LED potvrdí počtom bliknutí zvolené číslo.
Stlačte tlačidlo na RPS toľkokrát, aké je Vaše štvrté číslo.
RPS LED potvrdí počtom bliknutí zvolené číslo.
Servisný režim je aktivovaný. Siréna prestane húkať.
Ak sa zadá nesprávne číslo, poplach pokračuje blikaním svetiel a sirénou počas 1 minúty.

19
6.2. Deaktivácia servisného reţimu
Servisný režim môžete deaktivovať len pomocou diaľkového ovládača:
Stlačte súčasne tlačidlá a na 2 sekundy.
Siréna 1x pípne a svetlá 2x bliknú.
7. Programovanie
7.1. Programovanie diağkového ovládača
Autoalarm má pamäť na 3 rôzne diaľkové ovládače. Programovanie diaľkových ovládačov
odporúčame vykonať v odbornom montážnom stredisku.
1. Alarm je deaktivovaný.
2. Dlho stlačte ŠTART tlačidlo Svetlá raz bliknú. Teraz ste v servisnom / programovacom
režime.
3. Do 6 sekúnd, stlačte krátko tlačidlo na diaľkovom ovládači. Svetlá 1x bliknú pre
potvrdenie naprogramovania. Na naprogramovanom ovládači sa zobrazí nápis „Id
LEARN“.
4. Podľa bodu 3 naprogramujte aj 2 a 3 ovládač. Svetlá bliknú raz pre potvrdenie druhého aj
tretieho ovládača. Systém automaticky ukončí programovací režim po prijatí tretieho
ovládača alebo po uplynutí 6 sekúnd, čo bude signalizovať 2x bliknutím svetiel.
Pri programovaní nových ovládačov sa predošlé ovládače automaticky vymažú.
Ak vlastníte len jeden ovládač nie je nutné ho naprogramovať 3 krát.
Pri strate alebo poškodení diaľkového ovládača...
Ak je zapnutý alarm a stratili (poškodili) ste diaľkový ovládač, môžete vypnúť alarm
a následne otvoriť dvere vozidla zadaním štvormiestneho bezpečnostného kódu cez
RPS, alebo nastaviť servisný režim a následne naprogramovať nové diaľkové
ovládače.
7.2. Programovanie bezpečnostného kódu
Pre použitie 4 –miestneho bezpečnostného kódu ako kódu pre núdzové odomknutie, je
nutné aktivovať túto možnosť v Programovom menu 1-04. Z výroby je kód nastavený na
hodnotu 1111.
Naprogramovanie bezpečnostného kódu (1111-9999):
1. Zapnite zapaľovanie.
2. Otvorte dvere.
3. Stlačte tlačidlo na RPS 10x. Pri každom stlačení červená LED 1x blikne. Interval medzi
jednotlivými stlačeniami nesmie byť dlhší ako 1,5s.
4. Modrá LED začne rýchlo blikať. Ak sa tak nestane, vráťte sa na bod 1.
5. Stlačte tlačidlo na RPS senzore toľkokrát, aké je Vaše prvé číslo v rozsahu 1-9. Pri
každom stlačení červená LED 1x blikne.
6. Po zadaní číslice vyčkajte na potvrdenie príslušným počtom bliknutí modrej LED.
7. Modrá LED začne rýchlo blikať. Stlačte tlačidlo na RPS senzore toľkokrát, aké je Vaše
druhé číslo v rozsahu 1-9. Pri každom stlačení červená LED 1x blikne.
8. Po zadaní číslice vyčkajte na potvrdenie príslušným počtom bliknutí modrej LED.
9. Pokračujte opakovaním bodov 7.,8. pre tretie a štvrté číslo Vášho kódu

20
10.Po zadaní štvrtého čísla, svetlá bliknú pre potvrdenie naprogramovania kódu.
Bezpečnostný kód je naprogramovaný.
7.3. Vypnutie alarmu bezpečnostným, kódom
1. Klopnite na sklo v mieste prichytenia RPS 10x.
2. Po každom klopnutí 1x blikne červená LED. Interval medzi
jednotlivými klopnutiami nesmie byť dlhší ako 1,5s.
3. Modrá LED začne rýchlo blikať.
4. Vložte postupne Váš štvormiestny kód príslušným počtom
poklopaní 1-9. Po každom klopnutí 1x blikne červená LED. Interval
medzi jednotlivými klopnutiami nesmie byť dlhší ako 1,5s. Po zadaní
každej číslice vyčkajte na potvrdenie príslušným počtom bliknutí
modrej LED. Ak LED potvrdí správny počet klopnutí a začne opäť
rýchlo blikať, pokračujte zadaním zvyšných troch číslic. Ak bol zadaný nesprávny kód,
diaľkový ovládač začne pípať a vibrovať (4x). V tom prípade zopakujte postup od bodu
1.
5. Po zadaní celého správneho kódu sa odomknú dvere a vypne alarm, čo bude
signalizované aj na diaľkovom ovládači.
O vypnutie cez bezpečnostný kód sa môžete pokúsiť 5x behom 30 minút. Potom
sa táto funkcia znemožní na nasledujúcich 24 hodín alebo do odomknutia diaľkovým
ovládačom.
POZOR !
V alarme je od výroby naprogramovaný bezpečnostný kód 1111. Tento kód Vám odporúčame
zmeniť ihneď po prevzatí auta !
7.4. Programovanie funkcií ovládača + ———
Pomocou diaľkového ovládača môžete nastavovať jeho základné
užívateľské funkcie.
Dlho stlačte súčasne tlačidlá a.
Postup pri programovaní:
Funkcia
Tlačidlo
Nastavenie aktuálneho času
Hodiny
Minúty
Späť na predchádzajúcu
funkciu
Prechod na ďalšiu funkciu
Nastavenie časovača pre
pravidelné štartovanie
Hodiny
Minúty
Nastavenie času pre budík
Hodiny
Minúty
Nastavenie/vypnutie budíka
Zmena –
Základné nastavenie : vypnutý
Nastavenie/vypnutie RPS
Zmena –
Základné nastavenie : vypnutý
Nastavenie/vypnutie vibračného
módu
Zmena –
Základné nastavenie : vypnutý
Nastavenie ukazovateľa jednotky
pre teplotu
Zmena –
Základné nastavenie : °F
Zmena na °F
alebo °C
Programovanie opustíte súčasným stlačením tlačidiel a na viac ako 2 sekundy
