Magicar M871A User manual

MAGICAR M871A
Autoalarm s integrovaným pagerom
Montážny manuál
Autoalarm s integrovaným pagerem
Montážní manuál
Car alarm with two-way remote
Installation guide
SK
SKSK
SK
CZ
CZCZ
CZ
EN
ENEN
EN

Slovensky Strana 3
Česky Strana 16
English Page 29
SK
SKSK
SK
CZ
CZCZ
CZ
EN
ENEN
EN

3
SK
SKSK
SK
OBSAH
I. ÚVOD.........................................................................................................................................4
II. UMIESTNENIE.........................................................................................................................4
III. ZAPOJENIE PRÍDAVNÉHO RELÉ 12V...............................................................................5
IV. ZAPOJENIE VODIČOV .........................................................................................................6
V. PROGRAMOVANIE VOLITEĽNÝCH FUNKCIÍ....................................................................8
Chybové hlásenie.........................................................................................................8
VI. KALIBRÁCIA FUNKCIE - REŽIM VÝSTRAŽNÝCH SVETIEL.........................................10
Vstup do servisného režimu bez nastaveného PIN kódu................................................... 11
Vstup do servisného režimu s nastaveným PIN kódom.....................................................11
Deaktivácia servisného režimu .............................................................................................12
VIII. PROGRAMOVANIE OVLÁDAČOV..................................................................................12
Programovanie diaľkového ovládača...................................................................................12
Programovanie bezpečnostného kódu.................................................................................12
Zmena PIN kódu.....................................................................................................................13
IX. SCHÉMY............................................................................................................................... 13
Zapojenie centrálneho zamykania........................................................................................13

4
SK
SKSK
SK
I. ÚVOD
MAGICAR M871 je bezpečnostné zariadenie s najvyšším stupňom ochrany. Vďaka
dvojcestnému ovládaču budete okamžite informovaný o prípadnom narušení auta, ako aj o
spôsobe jeho narušenia aj keďste od auta vzdialený a nepočujete sirénu.
Veľkou výhodou dvojcestného ovládača je, že zariadenie môžete ovládaťaj bez toho,
aby ste na auto videli. Všetky povely, ktoré autoalarm príjme, budú spätne ovládačom
potvrdené. Pre zvýšenie zabezpečenia proti odcudzeniu vozidla je alarm vybavený 2 -
miestnym PIN kódom pre vstup do servisného režimu.
II. UMIESTNENIE
Pri montáži jednotlivých komponentov je potrebné venovaťzvýšenú pozornosť
umiestneniu mikrovlného interiérového čidla (ak sa montuje). Nakoľko toto čidlo pracuje
na magnetickom princípe, je citlivé aj na magnetické pole vznikajúce v cievkach relé
v aute, čo môže spôsobiťpoplach. Napríklad, pri zisťovaní stavu auta pomocou ovládača,
bliknú parkovacie svetlá. Ak je čidlo umiestnené príliš blízko relé svetiel, môže spustiť
poplach. Preto pred jeho definitívnym umiestnením túto možnosťpreverte.

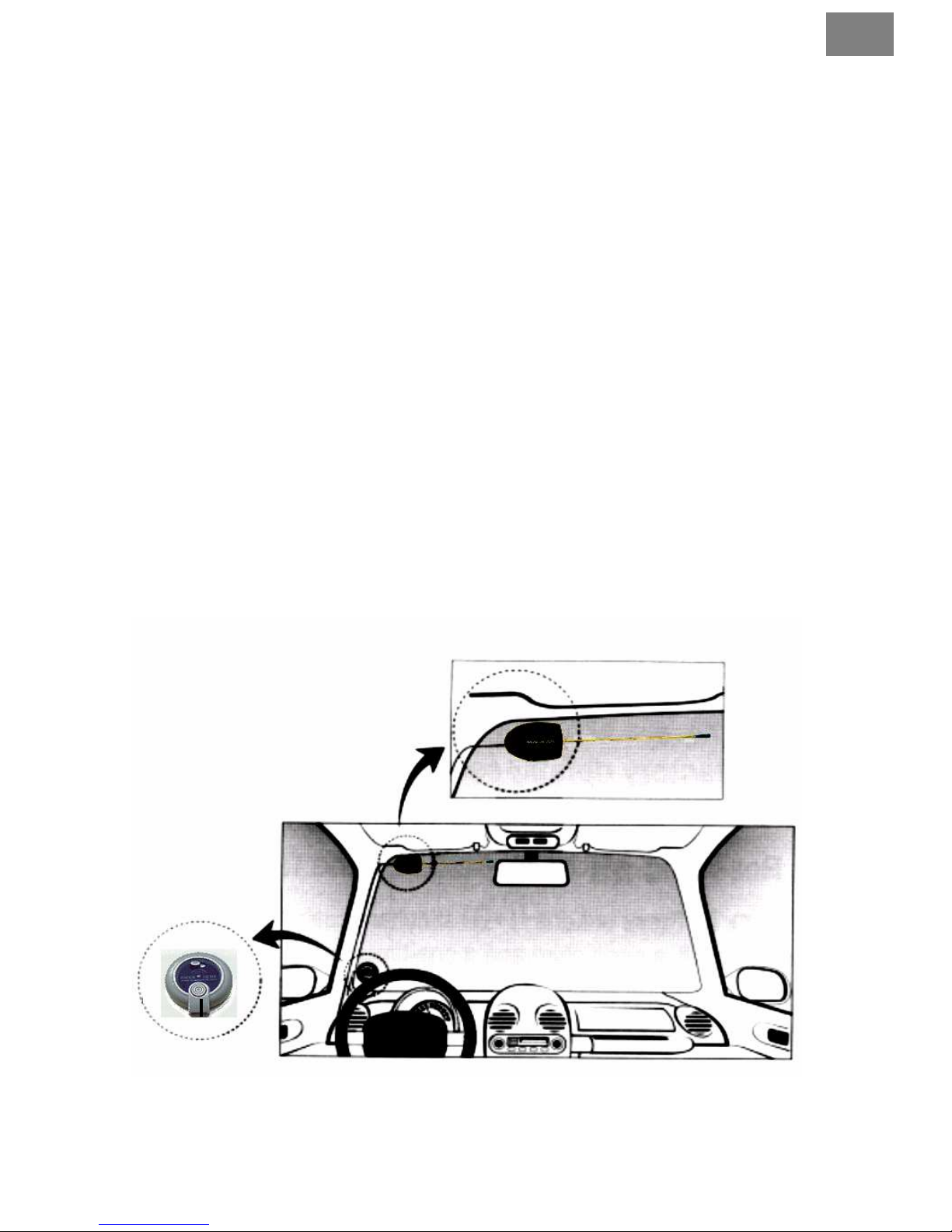

Anténu umiestnite za predné alebo zadné sklo tak, aby nebránila vo výhľade.
Alternatívne umiestnenie je možné aj na tienidlo vodiča. Anténa je navrhnutá pre
horizontálne umiestnenie. Iné umiestnenie môže ovplyvniťdosah zariadenia.
Na čidlo RPS, po odstránení ochrannej fólie, nalepte okrúhlu nálepku a stiahnite z nej
ochrannú fóliu. Čidlo potom nalepte z vnútornej strany na predné sklo, na viditeľné miesto,
ale taktiež aby nebránilo vo výhľade. Súčasťou čidla RPS je výstražná/signalizačná dióda
a tlačidlo. CitlivosťRPS je nastaviteľná na jeho zadnej strane 3-polohovým prepínačom.

5
SK
SKSK
SK
POZOR!
Pri zapájaní dverového kontaktu musíte nájsťsprávny vodičvo zväzku vodičov
auta.
Vodiče, na ktoré sa alarm pripája, nesmú byťprerušené a nesmie byťpoškodená
ani izolácia. Predídete tým prípadnému skratu.
Ak je elektronika auta poškodená, nezačínajte s montážou alarmu.
Po ukončení montáže musíte alarm najprv odskúšaťpodľa užívateľského manuálu.
Ak je všetko v poriadku a alarm pracuje správne, môžete auto s alarmom odovzdať
zákazníkovi.
Montáž musíte vykonávaťna bezpečnom mieste, v patričnej vzdialenosti od
frekventovaných ciest a na vodorovnej ploche.
Pred začatím montáže si pripravte súčiastky potrebné k montáži (podľa typu auta) –
napr.: servomotory, diódy, relé a pod..
Pri preberaní auta od zákazníka skontrolujte funkčnosťelektroniky auta spolu so
zákazníkom.
Používajte len bezpečné náradie.
Pri kontrole vodičov používajte multimeter.
Pri autách s airbagom musíte pred montážou vybraťpoistku airbagov, prípadne
odpojiťpríslušný konektor. Po zapojení alarmu môžete poistku alebo konektor vrátiť
na miesto.
Pred zapájaním vodičov na spínaciu skrinku, musíte najprv vytiahnuťzo
zapaľovania kľúč.
III. ZAPOJENIE PRÍDAVNÉHO RELÉ 12V
Nesprávne zapojené prídavné relé môže maťza následok rôzne problémy
pri zapájaní alarmu, preto si pozorne preštudujte nasledovné príklady
zapojenia relé 12V.

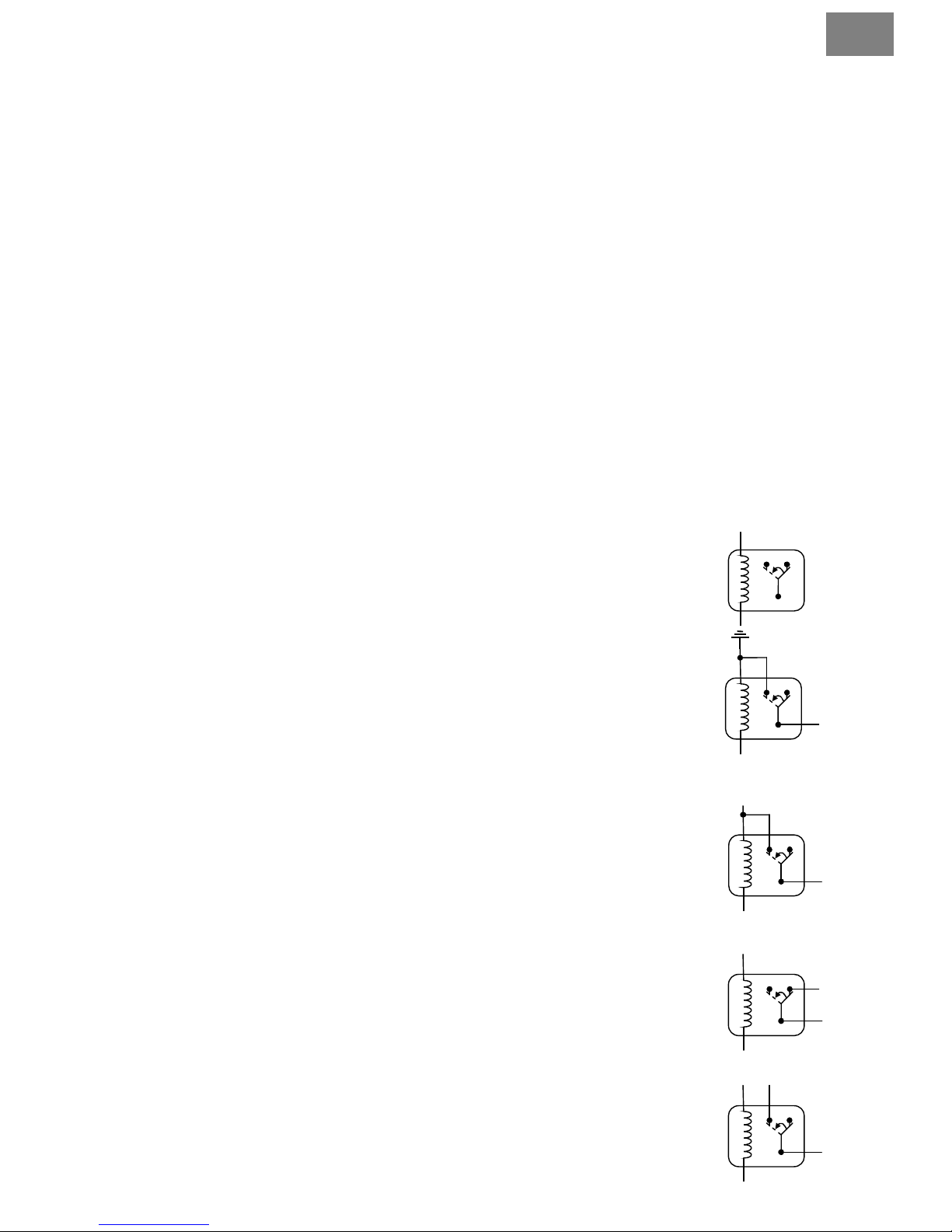

Základný popis relé:
Kontakty 85 a 86 sú konce cievky relé 12V. V prípade ak na kontakty 85
a 86 nie je privedené napätie, kontakty 30 a 87a sú spojené. Ak na
kontakty 85 a 86 privediete napätie, kontakt 30 sa prepne a spojí sa
s kontaktom 87.
Keďchcete zmeniťpolaritu signálu z (+) na (-)
Napr.: potrebujete zmeniťpolaritu signálu pri zapojení na smerovky
a zmeníte signál (+) na (-) a pripojíte sa na výstražné svetlá.
Keďchcete zmeniťsignál (-) na výstup (+)
Napr.: keďpri zapájaní AUX je zariadenie, ktoré chcete ovládaťv aute,
ovládané signálom (+)
Keďchcete signálom (-) rozpojiťdva vodiče
Napr. Vodiče A a B sú rozpojené pomocou signálu (-). Toto zapojenie
môžete použiťpri zapájaní blokovania štartéra.
Keďchcete signálom (-) spojiťdva vodiče nakrátko
Napr.: Väčšinou sa používa pri zapájaní alarmu na relé splynovača.
87
30
87a
85
86
87
30
87a
85
86
impulz (+)
v
ý
stup (
-
)
87
30
87a
85
86
impulz (
-
)
vý
stup (+)
+12V
87
30
87a
85
86
vodič A
vodič B
+12V
impulz (
-
)
87
30
87a
85
86
vodič A
vodič B
+12V
impulz (
-
)

6
SK
SKSK
SK
IV. ZAPOJENIE VODIČOV
1 – červený - +12V napájanie
- napájanie, pripojiťna stálych +12V.
2 –červený/biely
-spoločný vodičpre napájanie svetiel, pripojiťna +12V alebo kostru podľa typu napájania
svetiel.
3 – fialový
- výstup na smerové svetlá. Výstup spína napätie privedené na červeno/biely vodičKON1.
4 – fialový
- výstup na smerové svetlá. Výstup spína napätie privedené na červeno/biely vodičKON1.
5 – biely – siréna
- výstup na sirénu. Pri aktivácii spína +12V.
6 – sivý
- spoločný vodičpre napájanie mechanizmu otvorenia kufra. Môže sa pripojiťna +12V
alebo kostru.
7 – sivý/biely
- releový výstup na ovládanie otvárania kufra auta (ak je na kufor namontovaný
servomotor alebo elektromagnet) môžete využiťna otváranie kufra. Výstup spína napätie
privedené na sivý vodičKON1.
8 – čierny – ukostrenie
- ukostrenie (-). Musí byťpripojený pevne na konštrukciu auta.
Na konektore sú vyvedené kompletné releové výstupy pre ovládanie centrálneho
zamykania.
1 – žltý/čierny
- rozpájací vodič(NC) odomykacieho relé.
2 – žltý
- spoločný vodič(COM) odomykacieho rele.
3 – žltý/biely
- spínací vodič(NO) odomykacieho relé
1 – fialový – blokovanie
- vodičpri zapnutom alarme ukostruje. Riadi relé blokovania štartovania a používa sa tiež
na aktiváciu prídavných modulov (interface el. okien). Zaťažiteľnosť250mA. Druhý riadiaci
vodičrelé blokovania štartovania je pripojený na
zapaľovanie (cez zelený vodič).

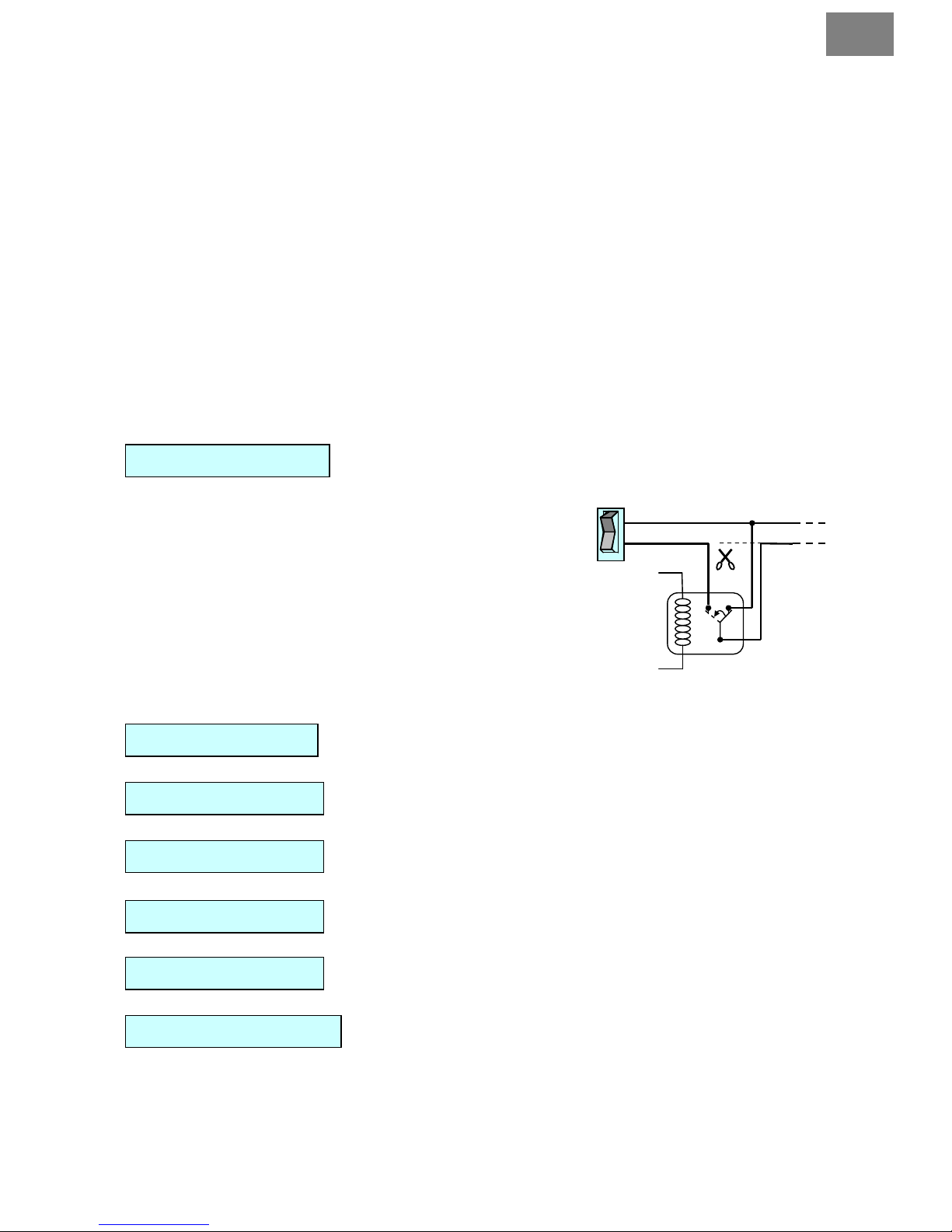

Zapojenie blokovania motora:
Po rozpojení vodičov štartéra musíte rozpojené
konce vodičov pripojiťna vývody relé, ktoré slúžia
na blokovanie štartéra. Ak ich zapojíte na iné vodiče
nebudete vedieťnaštartovaťauto.
2 – zelený – zapaľovanie
KONEKTOR 1
–
KON1
KONEKTOR 3
–
KON3
KONEKTOR 2
–
KON2
4 – zelený/čierny
- rozpájací vodič(NC) zamykacieho relé.
5 – zelený
- spoločný vodič(COM) zamykacieho relé.
6 – zelený/biely
- spínací vodič(NO) zamykacieho relé.
87
87a
86
K tartéru
KON3-2 zapaľovanie
KON3-1 blokovanie
30
85
prerušiť
Spínacia
skrinka
zapaľovanie

7
SK
SKSK
SK
- vstup od zapaľovania, slúži na rozpoznanie polohy kľúča v spínacej skrinke.
3 – červený/čierny
- vstup dverných spínačov reagujúci na ( - )
4 – červený
- vstup dverných spínačov reagujúci na +12V
5 – oranžový/čierny
- vstup od parkovacích svetiel (-). Pri zapínaní alarmu Magicar M871A upozorní na
rozsvietené svetlá.
6 – oranžový
- vstup z parkovacích svetiel (+). Pri zapínaní alarmu Magicar M871A upozorní na
rozsvietené svetlá.
7 – sivý/čierny
- vstup spínača pre kufor reagujúci na (-)
8 – hnedý/čierny
- vstup kapotového spínača reagujúci na (-)
9 –čierny/biely
- vstup od nožnej brzdy reagujúci na (+)
- Prídavné výstupy
Pomocné výstupy ovládané diaľkovým ovládačom.
Nastavenie viď. Programové menu 2-08, 2-09.
•Pri zapájaní AUX musíte stále skontrolovať
napájanie, aby nedošlo k poškodeniu zariadení
v aute.
•Pri zapájaní AUX na elektrické okná musíte použiť
prídavné relé 12V.
1 – žltý
- prídavný výstup č.1, zaťažiteľnosť-250mA.
2 – žltý/biely
- prídavný výstup č.2, zaťažiteľnosť-250mA.
- UART
- Anténa
- Teplotný snímač
- LED indikácia
- Senzor privolávacieho systému RPS
- Otrasový snímač
1 – čierny
- ukostrenie
2 – biely
- vstup otras. snímača – druhá úroveň(-)
KONEKTOR 4 - červený
KONEKTOR 5 - čierny
KONEKTOR 6 - modrý
KONEKTOR 7 - modrý
KONEKTOR 8 - biely
KONEKTOR 9 - biely
KONEKTOR 10 - červený
3 – červený
- napájanie +12 V
4 – žltý
- vstup otrasového snímača – prvá úroveň(-)
87
87a
86
spínaný okruh
vodič B
+12V
AUX (
-
)
30
85
spínač
prerušiť

8
SK
SKSK
SK
- Prídavný snímač
1 – čierny
- ukostrenie – v prípade odstavenia alarmu alebo prídavných čidiel sa ukostrenie odpája –
snímačteda nie je napájaný.
2 – biely
- vstup prídavného snímača reagujúci na (-)
3 – červený
- napájanie +12 V
V. PROGRAMOVANIE VOLITEĽNÝCH FUNKCIÍ
Systém umožňuje programové aktivovanie/nastavenie nižšie uvedených, väčšinou
systémových funkcií. Pretože niektoré z nich majú zásadný vplyv na správne fungovanie
zariadenia, je žiaduce, aby prípadné zmeny boli vykonané len prostredníctvom
montážneho strediska.
Alarm má sadu dvoch programovacích menu. Do programovacieho menu č.1 alebo č.2 sa
dostanete nasledovne:
1. Zapnite zapaľovanie, otvorte dvere.
2. Pre programovacie menu č.1 stlačte tlačidlá I+II na 2 sekundy.
Pre programovacie menu č.2 stlačte tlačidlá I+IV na 2 sekundy.
Siréna 1x pípne pre potvrdenie vstupu do programovacieho režimu.
3. Do 2 sekúnd od kroku 1 stlačte tlačidlo IV toľko krát, aké je poradové číslo funkcie,
ktorú chcete nastaviť. Za každým stlačením tlačidla IV bliknú svetlá a pípne siréna.
4. Počkajte pár sekúnd. Siréna pípne a svetlá bliknú počtom zodpovedajúcim
poradovému číslu funkcie, ktorú chcete nastaviť. Ak je počet pípnutí (bliknutí) iný,
začnite od kroku 1.
5. Do 5s po ukončení blikania (pípania) uskutočnite voľbu:
Stlačte tlačidlo Ipre zvolenie voľby č.1. Siréna 1x pípne, svetlá 1x bliknú.
Stlačte tlačidlo II pre zvolenie voľby č.2. Siréna 2x pípne, svetlá 2x bliknú.
Stlačte tlačidlo III pre zvolenie voľby č.3. Siréna 3x pípne, svetlá 3x bliknú.
Stlačte tlačidlo IV pre zvolenie voľby č.4. Siréna 4x pípne, svetlá 4x bliknú.
6. Alarm ukončí programovací režim.
POZNÁMKY :
•Ak chcete zmeniťďalšie nastavenia, prejdite celý postup.
•Ak budete počuťdlhé pípnutie, ste mimo rozsah programovacieho menu. Začnite opäť
krokom 1.
Chybové hlásenie
Ak je diaľkový ovládačpri nastavovaní zmien mimo dosah riadiacej jednotky alarmu, na
displeji ovládača sa zobrazí nadpis „FAIL“ a programovanie sa preruší.
KONEKTOR 11 - zelený

9
SK
SKSK
SK
Programovacie menu č.1
Pri otvorených dverách a zapnutom zapaľovaní stlačte súčasne tlačidlá I aII na 2 sek.,
pre vstup do programovacieho menu 1 Možné nastavenia
P.č.
Funkcia tlačidlo I tlačidlo II tlačidlo III tlačidlo IV
1-04 Núdzový kód VPS Vypnutý Zapnutý - -
1-06
Blikanie pri otvorených
dverách Vypnuté Zapnuté - -
1-08
Blikanie pri otvorenej
kapote Vypnuté Zapnuté - -
1-10 PIN kód Vypnutý Zapnutý - -
1-11 Režim blokovania IG kill Start kill - -
1-12 Oneskorenie vstupov Vypnuté 5 sek 15 sek 50 sek
Vysvetlenie funkcií
1-04 V prípade zapnutej voľby je možné zadaťpomocou RPS, núdzový 4 – miestny kód
a prípadne ho použiťpre otvorenie vozidla a vypnutie alarmu.
1-06 V prípade zapnutej funkcie alarm upozorňuje na otvorené dvere blikaním svetiel.
1-08 V prípade zapnutej funkcie alarm upozorňuje na otvorenú kapotu blikaním svetiel.
1-10 Funkcia umožňuje použitie jednoduchého vstupu do servisného režimu – zapnutím
zapaľovania 3x za sebou alebo chráneného vstupu do servisného režimu – zapnutím
zapaľovania 3x a následným zadaním 2 – miestneho PIN kódu pomocou tlačidla na zadnej
strane RPS senzora.
1-11 V prípade použitá funkcie IG kill je výstup blokovania – aktívny(zopnutý -250mA) pri
zapnutom alarme, neaktívny pri vypnutom alarme, v prípade použitia PANIC funkcie pri
vypnutom alarme sa výstup aktivuje až po 30 sekundách. Ak je zvolená možnosťStart kill
je výstup blokovania - aktívny pri zapnutom alarme, neaktívny pri vypnutom alarme,
v prípade použitia PANIC funkcie pri vypnutom alarme sa výstup aktivuje okamžite.
1-12 Je možné nastaviťoneskorenie reakcie na otvorené dverné kontakty pri zapínaní
alarmu. Funkciu je vhodné použiťpri nepriamom snímaní zatvorených dverí (od stropného
svetla, apod.).
Programovacie menu č.2
Pri otvorených dverách a zapnutom zapalovaní stlačte súčasne tlačidlá I aIV na 2 sek.
pre vstup do programovacieho menu 2 Možné nastavenia
P.č.
Funkcia tlačidlo I tlačidlo II tlačidlo III tlačidlo IV
2-01
Dĺžka impulzu pre kufor 0.5 sek 2 sek 3 sek 4 sek
2-02
Dĺžka zamykacieho
impulzu 0.8 sek 4 sek 2 x 0.8 sek 15 sek
2-03
Dĺžka odomykacieho
impulzu 0.8 sek 4 sek 2 x 0.8 sek -
2-06
Režim svetiel Normal Cez výstražný
spínačRežim 1 Cez výstražný spínačRežim 2 -
2-08 Doba zopnutia AUX 1 0.5 sek 5 sek 40 sek preklápanie
2-09 Doba zopnutia AUX 2 0.5 sek 5 sek 40 sek preklápanie
2-11
Otrasový snímačpočas
zopnutia AUX Zapnutý Vypnutý - -
Vysvetlenie funkcií:
2-01 Nastavenie doby trvania impulzu pre výstup na kufor.
2-02 Nastavenie doby trvania impulzu pre zamykací výstup alarmu.
2-03 Nastavenie doby trvania impulzu pre odomykací výstup alarmu.

10
SK
SKSK
SK
2-06 Funkcia nastavuje režim ovládania svetiel alarmom. Normal – určené pre priame
ovládanie výstražných svetiel kladným alebo záporným napätím. Režim 1,2 – určené pre
ovládanie svetiel pomocou tlačidla výstražného svetla viď. str.10.
2-08 Nastavenie doby trvania aktivácie pomocného výstupu č.1 (pri aktivácii – ukostruje)
2-09 Nastavenie doby trvania aktivácie pomocného výstupu č.2 (pri aktivácii – ukostruje)
2-11 Voľba umožňuje deaktivovaťotrasový snímačpri použití pomocných výstupov
v prípadoch, ak pripojené zariadenie spôsobuje reakciu snímača.
RESET celého programovacieho menu
V prípade ak nie je jasné ktoré funkcie a možnosti su navolené, môžete nastaviťvšetky
funkcie v danom menu na voľbu č.1 (továrenské nastavenie) a potom požadované funkcie
zmeniť.
Postup:
1. Zapnite zapaľovanie a otvorte dvere.
2. Pre reset programovacieho menu č.1 stlačte tlačidlá I+II na 2 sekundy.
Pre reset programovacieho menu č.2 stlačte tlačidlá I+IV na 2 sekundy.
3. Siréna 1x pípne, svetlá 1x bliknú.
4. Do 2 sekúnd stlačte tlačidlo III. Siréna 1x pípne, svetlá 1x bliknú.
Opäťstlačte tlačidlo III. Siréna 1x pípne, svetlá 1x bliknú.
Opäťstlačte tlačidlo III. Siréna 1x pípne, svetlá 1x bliknú.
Po niekoľkých sekundách siréna 3x pípne, svetlá 3x bliknú pre potvrdenie
vykonania resetu programovacieho menu.
VI. KALIBRÁCIA FUNKCIE - REŽIM VÝSTRAŽNÝCH SVETIEL
V prípade, ak priame ovládanie výstražných svetiel pre potreby alarmu nie je možné, sú
k dispozícii režimy umožňujúce použitie tlačidla výstražných svetiel. Alarm v tom prípade
pomocou výstupu na svetlá, nahradzuje spínačvýstražného svetla (Obr.1). Je možné
nastaviťv Programovom menu 2 režim spínania plynulý (Režim 1) a impulzný (Režim 2).
Kalibrácia
V prípade použitia Režimu1 alebo Režimu 2 je potrebné nastaviťdobu zopnutia výstupu.
V tom prípade alarm určí presné doby, ktoré sú nutné pre počty bliknutí používané pri
indikácii stavu alarmu.
Pred kalibráciou musí byťzvolený príslušný Režim (1, 2) v Programovom menu 2.

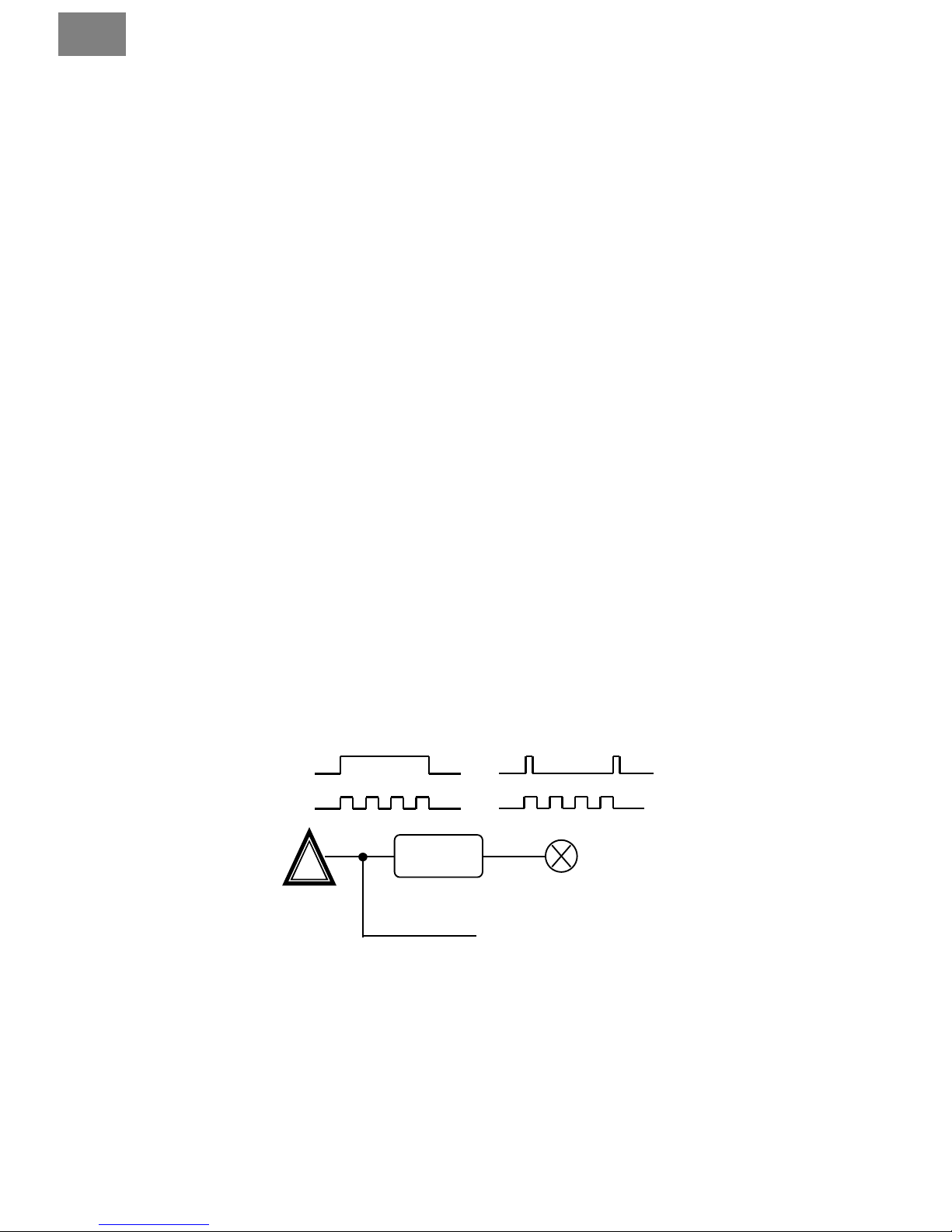

Obr.1 Schéma zapojenia výstupu svetiel pri režime využitia výstražného svetla.
Ovládanie
svetiel
automobilu
Spínač
Výstražného
Svetla
Výstup svetiel (KON1
-
3,4)
–
Spoločný vstup
(KON1-2) pripojiťna kostru alebo +12V podľa
typu spínača VS
Výstup - svetlá
Svetlá vozidla - blikajú
REŽIM 1 – plynulý REŽIM 2 – impulzný

11
SK
SKSK
SK
Postup:
1. Zapnite tlačidlo Výstražných svetiel – svetla na aute blikajú.
2. Otvorte dvere na vozidle, zapnite zapaľovanie, stlačte nožnú brzdu.
3. Dlho stlačte tlačidlo III – siréna pípne.
4. Stlačte tlačidlo na RPS senzore a držte ho počas 10 bliknutí svetiel.
5. Po pustení tlačidla siréna 2x pípne.
6. Kalibrácia je úspešne ukončená. Vypnite tlačidlo výstražných svetiel, zapaľovanie
a pustite nožnú brzdu.
7. Pripojte vodičvýstupu svetiel (KON1-3, 4) k vodiču spínača Výstražných svetiel
(Obr.1). Skontrolujte polaritu spoločného vodiča KON1-2. Po tomto pripojení bude
alarm ovládaťblikanie svetiel.
Pri chybnej kalibrácii siréna pípne 3x. V tomto prípade opakujte celý postup.
IX. SERVISNÝ REŽIM
Alarm môžete uviesťdo servisného režimu aj bez diaľkového ovládača. Je možný vstup
do servisného režimu bez použitia PIN kódu alebo s PIN kódom (Programové menu 1-10)
Vstup do servisného režimu bez nastaveného PIN kódu
1. Alarm je zapnutý.
2. Otvorením dverí sa spustí poplach. Počkajte 30 sekúnd, pokiaľ
siréna prestane húkať. Počas 3 sekúnd zopakujte 3x za sebou
nasledujúce kroky:

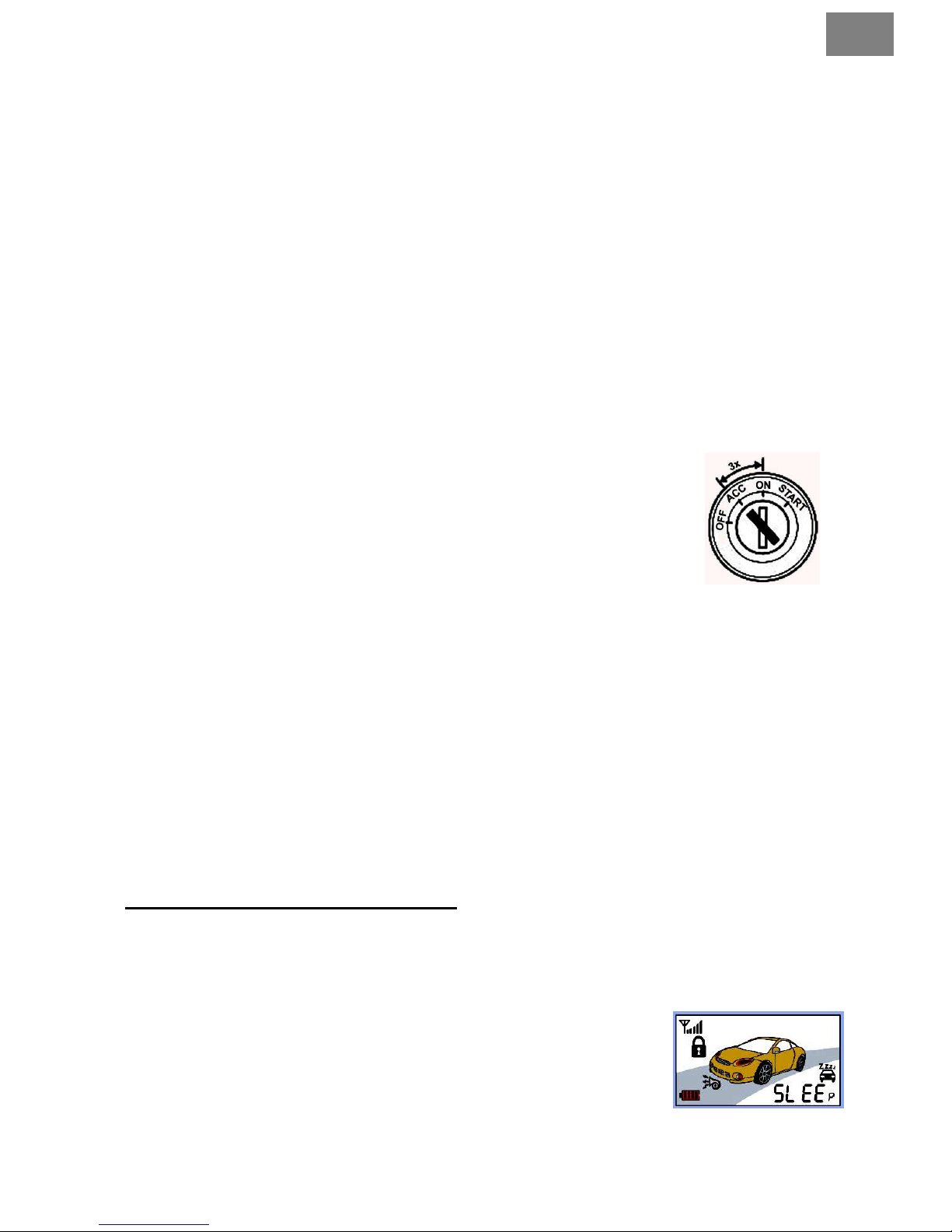

3. Zapnite zapaľovanie ( aby sa rozsvietili kontrolky na prístrojovej
doske auta). Pri niektorých typoch automobilov ide o druhú polohu
na skrinke zapaľovania.
4. Vypnite zapaľovanie (aby kontrolky zhasli).
5. Po treťom zopakovaní bodov 3., 4., keďkľúčostane v polohe VYPNUTÉ (OFF), sa
alarm automaticky vypne a aktivuje sa servisný režim.
Vstup do servisného režimu s nastaveným PIN kódom
1. Alarm je zapnutý.
2. Otvorením dverí sa spustí poplach.
3. Behom 3 sekúnd 3x zapnite a vypnite zapaľovanie.
4. Svetlá 1x bliknú.
5. Stlačte tlačidlo na RPS senzore toľkokrát, aké je Vaše prvé číslo. Interval medzi
jednotlivými stlačeniami nesmie byťdlhší ako 1,5s.
6. Svetlá 1x bliknú.
7. Stlačte tlačidlo na RPS toľkokrát, aké je Vaše druhé číslo.
8. Svetlá 2x bliknú. Siréna sa vypne.
Servisný režim je aktivovaný.
Dostupné funkcie pri servisnom režime:
Tlačidlo I (0,5s) – Zamknutie / odomknutie dverí.
Tlačidlá I+III (0,5s) – Servisný režim.
Tlačidlo IV (0,5s) – Kontrola stavu auta (len ZAP./VYP. alarmu).
Tlačidlo III (2x krátke stlačenie) – Podsvietenie displeja na 10 sekúnd.
Tlačidlá II + III (2s) – Programové menu ovládača.
Ak sa budete pokúšaťnastavovaťinú funkciu, ovládač3x pípne a na
displeji bude blikaťnadpis „SLEEP“.

12
SK
SKSK
SK
Deaktivácia servisného režimu
Servisný režim môžete deaktivovaťlen pomocou diaľkového ovládača:
Stlačte súčasne tlačidlá I aIII na 0,5 sekundy.
Siréna 1x pípne a svetlá 2x bliknú
VIII. PROGRAMOVANIE OVLÁDAČOV
Programovanie diaľkového ovládača
1. Alarm je deaktivovaný.
2. Behom 3 sekúnd 3x zapnite a vypnite zapaľovanie. Svetlá raz bliknú. Teraz ste
v servisnom / programovacom režime.
3. Do 6 sekúnd, stlačte krátko tlačidlo I na diaľkovom ovládači. Svetlá 1x bliknú pre
potvrdenie naprogramovania.
4. Podľa bodu 3 naprogramujte aj 2 a 3 ovládač. Svetlá bliknú raz pre potvrdenie druhého
aj tretieho ovládača. Systém automaticky ukončí programovací režim po prijatí tretieho
ovládača, alebo po uplynutí 6 sekúnd, čo bude signalizovať2x bliknutím svetiel.
UPOZORNENIE !!!
Pri programovaní nových ovládačov sa predošlé ovládače automaticky vymažu.
Ak sa programuje len jeden ovládačnie je nutné ho naprogramovať3 krát.
Programovanie bezpečnostného kódu
Podmienky pre prvotné naprogramovanie bezpečnostného kódu !
Zapnutá funkcia v Programovom menu 1-04.
Alarm vypnutý / Zapnuté zapaľovanie / Dvere otvorené
motor nenaštartovaný
Naprogramovanie bezpečnostného kódu (1111-9999):
1. Zapnite zapaľovanie.
2. Otvorte dvere.
3. Stlačte tlačidlo na RPS 10x. Pri každom stlačení červená LED 1x blikne. Interval
medzi jednotlivými stlačeniami nesmie byťdlhší ako 1,5s.
4. Modrá LED začne rýchlo blikať. Ak sa tak nestane, vráťte sa na bod 1.
5. Stlačte tlačidlo na RPS senzore toľkokrát, aké je Vaše prvé číslo v rozsahu 1-9. Pri
každom stlačení červená LED 1x blikne.
6. Po zadaní číslice vyčkajte na potvrdenie príslušným počtom bliknutí modrej LED.
7. Modrá LED začne rýchlo blikať. Stlačte tlačidlo na RPS senzore toľkokrát, aké je
Vaše druhé číslo v rozsahu 1-9. Pri každom stlačení červená LED 1x blikne.
8. Po zadaní číslice vyčkajte na potvrdenie príslušným počtom bliknutí modrej LED.
9. Pokračujte opakovaním bodov 7.,8. pre tretie a štvrté číslo Vášho kódu
10.Po zadaní štvrtého čísla, svetlá bliknú pre potvrdenie naprogramovania kódu.

13
SK
SKSK
SK
Zmena PIN kódu
Pri použití 2 – miestneho PIN kódu pre vstup do servisného režimu, je nutné aktivovaťtúto
možnosťv Programovom menu 1-10. Z výroby je kód nastavený na hodnotu 11.
Postup programovania PIN kódu:
1. Alarm je deaktivovaný.
2. Dvere sú otvorené, kufor je otvorený.
3. Behom 3 sekúnd 3x zapnite a vypnite zapaľovanie. Siréna pípne, svetlá bliknú.
4. Stlačte tlačidlo na RPS senzore toľkokrát, aké je Vaše prvé číslo (1-9). Interval
medzi jednotlivými stlačeniami nesmie byťdlhší ako 1,5s.
5. Siréna 1x pípne, svetlá 1x bliknú.
6. Stlačte tlačidlo na RPS toľkokrát, aké je Vaše druhé číslo (1-9).
7. Siréna 2x pípne, svetlá 2x bliknú.
8. Stlačte tlačidlo IV na ovládači pre potvrdenie. Siréna 3x pípne a svetlá 3x bliknú.
IX. SCHÉMY
Zapojenie centrálneho zamykania
Obr.3
Zapojenie pre pneumatické centrálne zamykanie,
ktoré ovláda spínač (4 sek. impulzy)
Pneumatický
servomotor
Odomknúť
Zamknúť
Spínačelek. motora
Hlavný vodič
NC1
NC2
COM1
NO1
COM2
NO2
žltá/čierna
žltá
žltá/biela
zelená/čierna
zelená
zele
ná/biela
KON2
Obr.1
Zapojenie pre centrálne zamykanie so spínačom
v oboch dverách. Je potrebný motor na riadenie.
+12V
Odomknúť
Zamknúť
žltá/čierna
žltá
žltá/biela
zelená/čierna
zelená/biela
zelená
NC1
NC2
COM1
NO1
COM
2
NO
2
KON2
spínačv
predných
dverách
Obr.2
Zapojenie pre centrálne zamykanie so spínačom
v
predných dverách auomobilu.
žltá/čierna
žltá
žltá/biela
zelená/čierna
zelená/biela
zelená
KON2
NC1
NC2
COM1
NO1
COM
2
NO
2
+12V
Odomknúť
Zamknúť
kontakt - zamknuté
kontakt - odomknuté
žltá/čierna
žltá
žltá/biela
zelená/čierna
zelená/biela
zelená
NC1
NC2
COM1
NO1
COM2
NO2
Riadiaca jednotka
centrálneho zamykania
Odomknúť
Kostra
Zamknúť
Obr.4
Zapojenie pre centrálne
zamykanie s
riadiacou
jednotkou.
KON2

SK
SK SK
SK
+12V
Polarita pripojených
svetiel
+ -
+ -
Spoločný vodič
- +
MAGICAR
7 sivý/čierny
6 oranžový
5 oranžový/čierny
4 červený
3 červený/čierny
2 zelený
1
fialový
RPS senzor
Otrasový snímač
Indikácia
Napájanie + 2V
svetlá
vstup spínača od kufra (
-
)
vstup
-
spoločný svetlá
Siréna
poistk
a 5A
vstup indikácie od svetiel (+)
vstup indikácie od svetiel (
-
)
vstup dverných spínačov (+)
zapaľovanie
vstup dverných spínačov (-)
vstup od zapaľovania
blokovací výstup starter
-
kill (
-
250mA)
svetlá
Ver. .00
Schéma zapojenia Magicar M871
5 biely
6 sivý
siréna
vstup
-
spoločný kufor
4 fialový
3 fialový
2 červený/biely
1 červený
7 sivý/biely
poistka 10A
8 čierny
výstup
-
kufor
ukostrenie
Spoločný vodič
+ -
Polarita EM
-
+
Elektromagnet
mechanizmu kufra
výstup odomykací
NC
príslušenstvo
výstup odomykací NO
spoločný odomykací
výstup zamykací NC
5 zelený
6 zelený/biely
spoločný zamykací
výstup zamykací NO
4 zelený/čierny
3 žltý/biely
2 žltý
1 žltý/čierny
KON 2
Mechanizmy
centrálneho
zamykania
str.
3
9 čierny/biely
8 hnedý/čierny
vstup od spínača nožnej brzdy (+)
vstup kapotového spínača (
-
)
+12V
Modul antény
MAGICAR
MAGICAR MAGICAR
MAGICAR
1 žltý
Pomocný výstup (250mA-)
Pomocný výstup 2 (250mA-)
2 žltý / biely
Prídavný sn
ímač /
Ultrazvukový snímač
Teplotné čidlo
KON 10
KON 9
KON 3
KON 6
KON 5
KON 11
KON 8
KON 7
UART
KON 4
poistka 15A
poistka 15A
poistka 15A
Voliteľné
|
červený +
|
biely vstup
|
čierny
-
|
Batéria
KON 1

MAGICAR M871A
Autoalarm s integrovaným pagerem
Montážní manuál

CZ
CZCZ
CZ
OBSAH
I. ÚVOD.......................................................................................................................................17
II. UMÍSTĚNÍ...............................................................................................................................17
IV. ZAPOJENÍ VODIČŮ.............................................................................................................19
V. PROGRAMOVÁNÍ VOLITELNÝCH FUNKCÍ...................................................................... 21
Chybové hlášení.........................................................................................................21
VI. KALIBRACE FUNKCE - REŽIM VÝSTRAŽNÝCH SVĚTEL............................................23
VII. SERVISNÍ REŽIM................................................................................................................24
Vstup do servisního režimu bez nastaveného PIN kódu....................................................24
Vstup do servisního režimu s nastaveným PIN kódem ...................................................... 24
Deaktivace servisního režimu............................................................................................... 25
VIII. PROGRAMOVÁNÍ OVLADAČŮ .......................................................................................25
Programování dálkového ovladače...................................................................................... 25
Programování bezpečnostního kódu....................................................................................25
Zmena PIN kódu.....................................................................................................................26
IX. SCHÉMY............................................................................................................................... 26
Zapojení centrálního zamykání.............................................................................................26

17
CZ
CZCZ
CZ
I. ÚVOD
MAGICAR M871 je bezpečnostní zařízení s nejvyšším stupněm ochrany. Díky
dvoucestnému ovladači budete okamžitěinformováni o případném narušení auta a také
o způsobu jeho narušení a to i tehdy, kdy jste vzdáleni od auta a neslyšíte sirénu.
Velkou výhodou dvoucestného ovladače je, že Vám umožňuje ovládat zařízení, aniž by
jste na auto viděli. Všechny povely, které autoalarm přijme, budou zpětněpotvrzeny
ovladačem. Pro zvýšení zabezpečení proti odcizení vozidla je alarm vybaven
dvouciferným PIN kódem pro vstup do servisního režimu.
II. UMÍSTĚNÍ
Při montáži jednotlivých komponentůje nutné věnovat zvýšenou pozornost umístění
mikrovlnného interiérového snímače (je-li montován). Protože tento snímačpracuje na
magnetickém principu, je citlivý i na magnetické pole vznikající v cívkách relé v autěa to
by mohlo způsobovat poplach. Například při zjišťování stavu auta pomocí ovladače
bliknou parkovací světla. Je-li snímačumístěn příliš blízko relé světel, může spustit
poplach. Z tohoto důvodu je vhodné před jeho definitivním umístěním, tuto možnost
prověřit.
Anténu umístěte za přední anebo zadní sklo tak, aby nebránila ve výhledu. Alternativní
umístění je možné i na sluneční cloněřidiče. Anténa je navržena pro horizontální umístění.
Jiné umístění by mohlo ovlivnit dosah zařízení.
Na snímačRPS po odstranění ochranné fólie, nalepte kruhovou nálepku a stáhněte z ní
ochrannou fólii. Snímačpotom nalepte z vnitřní strany na přední sklo na viditelné místo,
ale zároveňtak, aby nebránil ve výhledu. Součástí snímače RPS je výstražná/signalizační
dioda a tlačítko. Citlivost RPS lze nastavit na jeho zadní straně3-polohovým přepínačem.

18
CZ
CZCZ
CZ
POZOR!
Při zapojování dveřního kontaktu musíte najít správný vodičve svazku vodičů auta
(je to důležité z hlediska bezpečnosti).
Vodiče, na které se alarm připojuje, nesmí být přerušeny a nesmí být poškozena
ani izolace. Předejdete tím případnému zkratu.
Je-li elektronika auta poškozena, nezačínejte s montáží alarmu.
Po ukončení montáže musíte alarm nejdříve odzkoušet podle uživatelského
manuálu. Je-li vše v pořádku a alarm pracuje správně, můžete auto s alarmem
předat zákazníkovi.
Montáž provádějte na bezpečném místě, v dostatečné vzdálenosti od
frekventovaných cest a na vodorovné ploše.
Před zahájením montáže si připravte součástky nutné k montáži (podle typu auta) –
např. servomotory, diody, relé, apod.
Při přebírání auta od zákazníka je dobré zkontrolovat funkčnost elektroniky auta
spolu se zákazníkem.
Používejte pouze bezpečné nářadí.
Při kontrole vodičů používejte multimetr.
V případěaut s airbagem musíte před montáží vyndat pojistku airbagů, případně
odpojit příslušný konektor. Po zapojení alarmu vraťte pojistku nebo konektor zpět
na místo.
Před zapojováním vodičů na spínací skříňku nejdříve vytáhněte klíčze zapalování.
Pokud by byl klíčvložen do zapalování, mohlo by dojít k rozsvícení kontrolek
airbagu nebo AMS.
III. ZAPOJENÍ PŘÍDAVNÉHO RELÉ 12V
Nesprávnězapojené přídavné relé může způsobit různé problémy
při zapojování alarmu. Proto si pozorněprostudujte následující
příklady zapojení relé 12V.
Základní popis relé:
Kontakty 85 a 86 jsou konce cívky relé 12V. Není-li na kontakty 85 a 86
přivedeno napětí, pak kontakty 30 a 87 jsou spojeny. Přivedete-li na
kontakty 85 a 86 napětí, pak se kontakt 30 přepne a spojí se s kontaktem
87.
Chcete-li změnit polaritu signálu z (+) na (-)
Například když potřebujete změnit polaritu signálu při zapojení na směrovky
a změníte signál (+) na (-) a připojíte se na výstražná světla.
Chcete-li změnit signál (-) na výstup (+)
Například když při zapojování AUX je zařízení, které chcete ovládat v autě,
ovládáno signálem (+).
Chcete-li signálem (-) rozpojit dva vodiče
Např. vodiče A a B jsou rozpojeny pomocí signálu (-). Toto zapojení
můžete využít při zapojování blokování startéru.
Chcete-li signálem (-) spojit dva vodiče nakrátko
Např.: většinou se využívá při zapojování alarmu na relé zplyňovače.
87
30
87a
85
86
impulz (+)
v
ý
stup (
-
)
87
30
87a
85
86
impulz (
-
)
vý
stup (+)
+12V
87
30
87a
85
86
vodič A
vodič B
+12V
impulz (
-
)
87
30
87a
85
86
vodič A
vodič B
+12V
impulz (-)
87
30
87a
85
86

19
CZ
CZCZ
CZ
IV. ZAPOJENÍ VODIČŮ
1 – červený +12V napájení
- napájení. Připojit na stálých +12V.
2 –červený/bílý
-společný vodičpro napájení světel. Připojit na +12V nebo kostru, podle typu napájení
světel.
3 – fialový
- výstup na směrová světla. Výstup spíná napětí přivedené na červený/bílý vodičKON1.
4 – fialový
- výstup na směrová světla. Výstup spíná napětí přivedené na červený/bílý vodičKON1.
5 – bílý – siréna
- výstup na sirénu. Při aktivaci spíná +12V.
6 – šedý
- společný vodičpro napájení mechanizmu otevření kufru. Lze jej připojit na +12V anebo
na kostru.
7 –šedý/bílý
- reléový výstup na ovládání otevírání kufru auta (je-li na kufr namontován servomotor
nebo elektromagnet), můžete využít na otevírání kufru. Výstup spíná napětí přivedené na
šedý vodičKON1.
8 – černý – ukostření
- ukostření (-). Musí být připojen pevněna konstrukci auta.
Na konektoru jsou vyvedeny kompletní releové výstupy pro ovládání centrálního
zamykání.
1 – žlutý/černý
- rozpojovací vodič(NC) odemykacího relé.
2 – žlutý
- společný vodič(COM) odemykacího relé.
3 – žultý/bílý
- spínací vodič(NO) odemykacího relé.
1 – fialový – blokování
- vodičpři zapnutém alarmu ukostřuje. Řídí relé blokování startování a používá se také na
aktivaci přídavných modulů(interface elektrických oken). Zatížitelnost 250mA. Druhý řídící
vodičrelé blokování startování je připojen na
zapalování (přes zelený vodič).

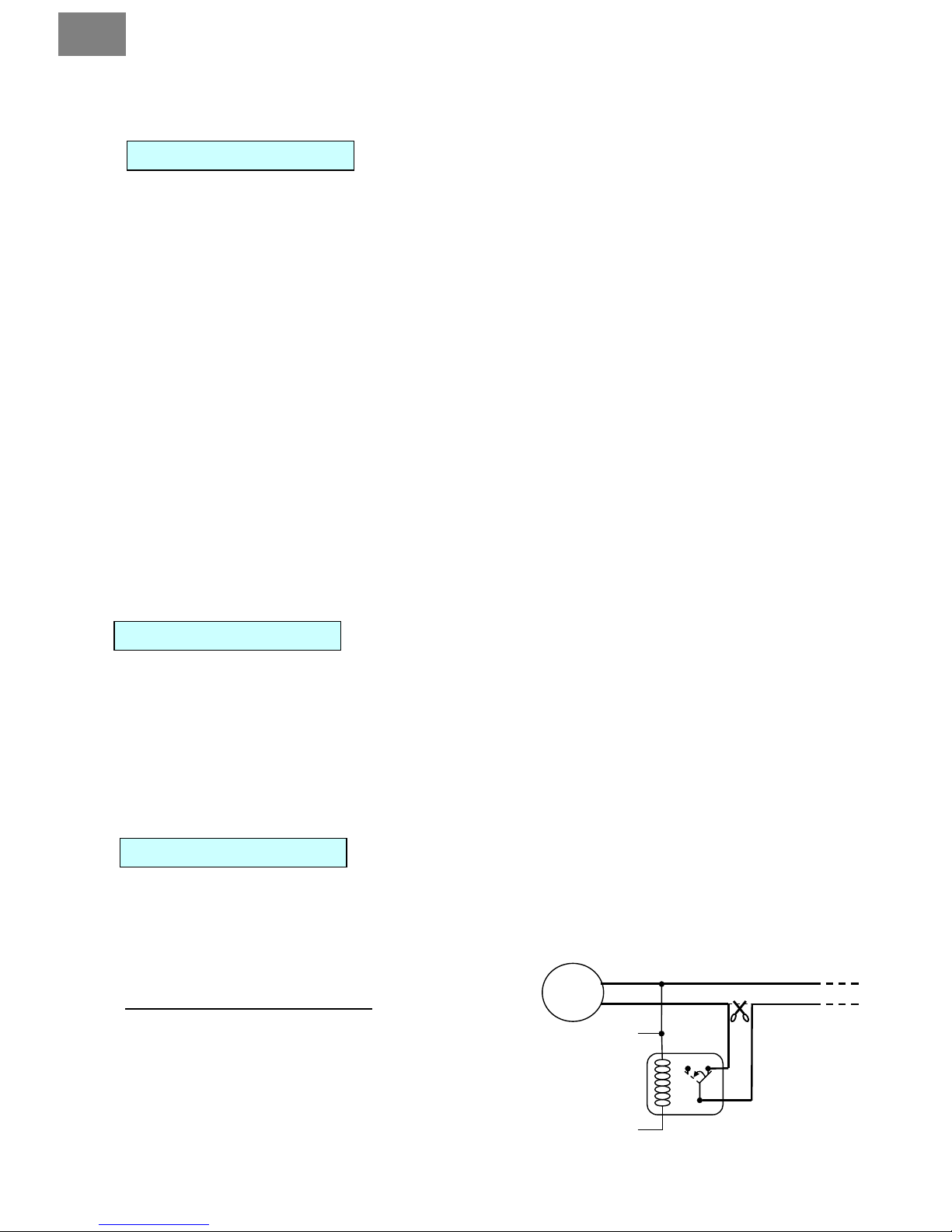

Zapojení blokování motoru:
Po rozpojení vodičů startéru musíte rozpojené
konce vodičů připojit na vývody relé, které slouží na
blokování startéru. Zapojíte-li je na jiné vodiče,
nebudete moci nastartovat auto.
2 – zelený – zapalování
- vstup od zapalování. Slouží na rozpoznání polohy klíče ve spínací skříňce.
KONEKTOR 1
–
KON1
KONEKTOR 3
–
KON3
KONEKTOR 2
–
KON2
4 – zelený/černý
- rozpojovací vodič(NC) zamykacího relé.
5 – zelený
- společný vodič(COM) zamykacího relé.
6 – zelený/bílý
- spínací vodič(NO) zamykacího relé.
87
87a
86
Ke startéru
KON3
-
2 zapalování
KON3
-
1 blokování
30
85
přerušit
Spínac
í
skříňka
zapalování

20
CZ
CZCZ
CZ
3 – červený/černý
- vstup dveřních spínačů reagující na (-).
4 – červený
- vstup dveřních spínačů reagující na +12V.
5 – oranžový/černý
- vstup od parkovacích světel (-). Při zapínání alarmu Magicar M871 upozorní na
rozsvícená světla.
6 – oranžový
- vstup z parkovacích světel (+). Při zapínání alarmu Magicar M871 upozorní na
rozsvícená světla.
7 – šedý/černý
- vstup spínače pro kufr reagující na (-).
8 – hnědý/černý
- vstup kapotového spínače reagující na (-).
9 –černý/bílý
- vstup od nožní brzdy reagující na (+).

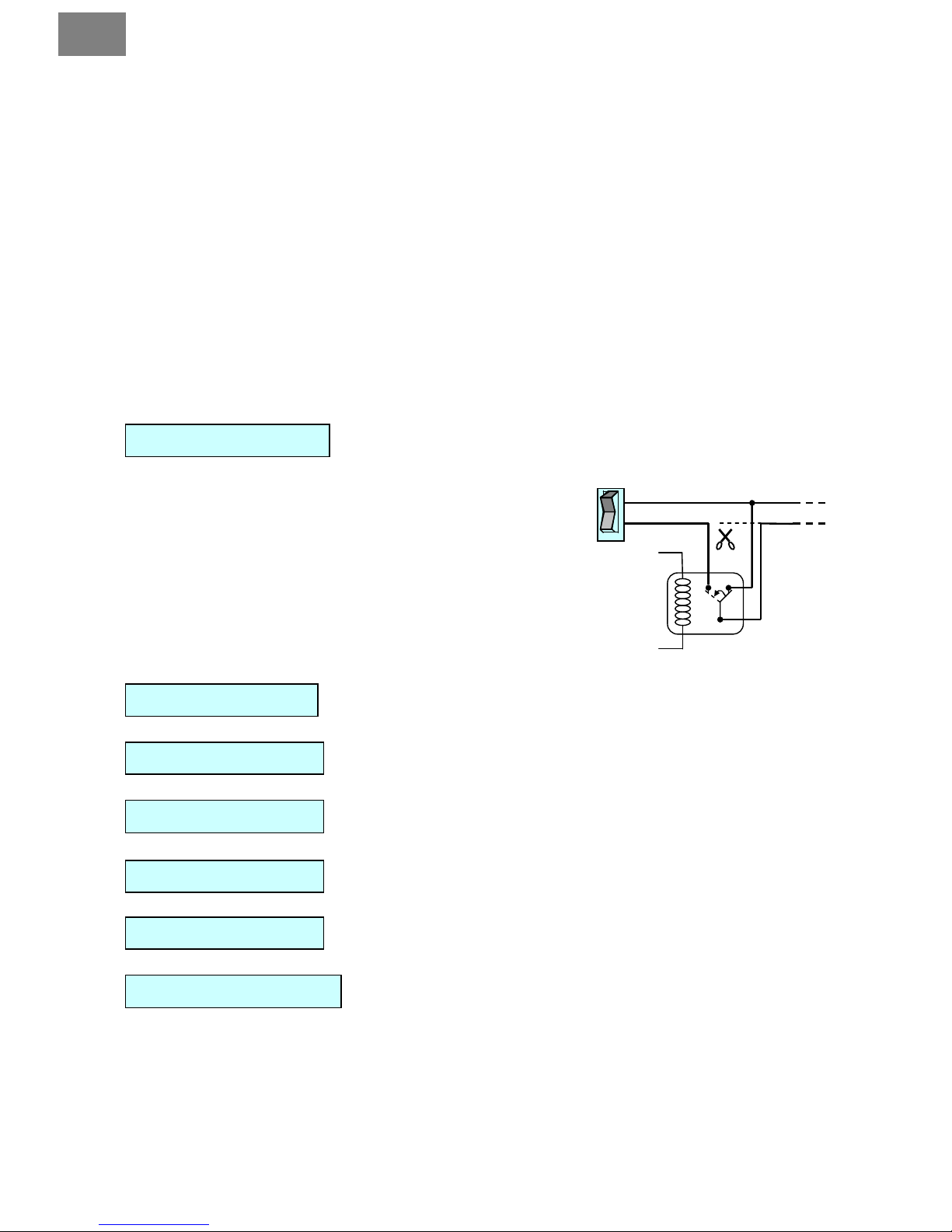

- Přídavné výstupy
Pomocné výstupy ovládané dálkovým ovladačem.
Nastavení viz. Programové menu 2-08, 2-09.
•Při zapojování AUX musíte stále kontrolovat
napájení, aby nedošlo k poškození zařízení v autě.
•Při zapojování AUX na elektrická okna musíte
použít přídavné relé 12V.
1 – žlutý
- přídavný výstup č.1, zatížitelnost -250mA.
2 – žlutý/bílý
- přídavný výstup č.2, zatížitelnost -250mA.
- UART
- Anténa
- Teplotní snímač
- LED indikace
- Senzor přivolávacího systému RPS
- Otřesový snímač
1 – černý
- ukostření
2 – bílý
- vstup otřes. snímače – druhá úroveň(-)
KONEKTOR 4 - červený
KONEKTOR 5 - černý
KONEKTOR 6 - modrý
KONEKTOR 7 - modrý
KONEKTOR 8 - bílý
KONEKTOR 9 - bílý
KONEKTOR 10 - červený
3 – červený
- napájení +12 V
4 – žlutý
- vstup otřesového snímače – první úroveň(-)
87
87a
86
spínaný okruh
vodič B
+12V
AUX (
-
)
30
85
spínač
p
ř
eruši
t
