Makita DF331DSAE User manual

DF331D
DF031D
EN Cordless Driver Drill INSTRUCTION MANUAL 5
FR Perceuse-Visseuse sans Fil MANUEL D’INSTRUCTIONS 11
DE Akku-Bohrschrauber BETRIEBSANLEITUNG 18
IT Trapano avvitatore a batteria ISTRUZIONI PER L’USO 25
NL Accuschroefboormachine GEBRUIKSAANWIJZING 32
ES Atornillador Taladro
Inalámbrico
MANUAL DE
INSTRUCCIONES 38
PT Parafusadeira/Furadeira a
Bateria MANUAL DE INSTRUÇÕES 45
DA Akku skrue-/boremaskine BRUGSANVISNING 52
EL Δραπανοκατσάβιδο
μπαταρίας ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 58
TR Akülü Matkap Tornavida KULLANMA KILAVUZU 65
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Makita DF331DSAE o
cerca il tuo prodotto tra le migliori offerte di Elettroutensili

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
Fig.6
3
1
2
Fig.7
13
2
Fig.8
2

Fig.9
1
2
Fig.10
3
12
Fig.11
1
3
2
Fig.12
1
2
Fig.13
Fig.14
Fig.15
1
2
Fig.16
3

Fig.17
Fig.18
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DF331D DF031D
Drilling capacities Steel 10 mm
Wood 21 mm
Fastening capacities Wood screw 5.1 mm x 63 mm
Machine screw M6
No load speed High (2) 0 - 1,700 min-1
Low (1) 0 - 450 min-1
Overall length 189 mm 157 mm
Rated voltage D.C. 10.8 V
Battery cartridge BL1015,
BL1020B
BL1040B BL1015,
BL1020B
BL1040B
Net weight 1.1 kg 1.3 kg 0.94 kg 1.1 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsandbatterycartridgemaydifferfromcountrytocountry.
• Weight,withbatterycartridge,accordingtoEPTA-Procedure01/2003
Intended use
Thetoolisintendedfordrillingandscrewdrivingin
wood, metal and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN60745:
Model DF331D
Sound pressure level (LpA):70dB(A)orless
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
Model DF031D
Sound pressure level (LpA):70dB(A)orless
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
mined according to EN60745:
Model DF331D
Work mode: drilling into metal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
Model DF031D
Work mode: drilling into metal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
beenmeasuredinaccordancewiththestandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
use of the power tool can differ from the declared
emission value depending on the ways in which the
tool is used.
WARNING: Be sure to identify safety measures
toprotecttheoperatorthatarebasedonanestima-
tion of exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
Makita declares that the following Machine(s):
Designation of Machine: Cordless Driver Drill
ModelNo./Type:DF331D,DF031D
Conforms to the following European Directives:
2006/42/EC
Theyaremanufacturedinaccordancewiththefollowing
standard or standardized documents: EN60745
Thetechnicalleinaccordancewith2006/42/ECis
availablefrom:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
25.2.2015
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

6ENGLISH
General power tool safety warnings
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and
instructionsmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless driver drill safety warnings
1. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
2. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory may contact hidden
wiring.Cuttingaccessorycontactinga"live"
wire may make exposed metal parts of the power
tool"live"andcouldgivetheoperatoranelectric
shock.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposedmetalpartsofthepowertool"live"and
could give the operator an electric shock.
4. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
5. Hold the tool rmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.

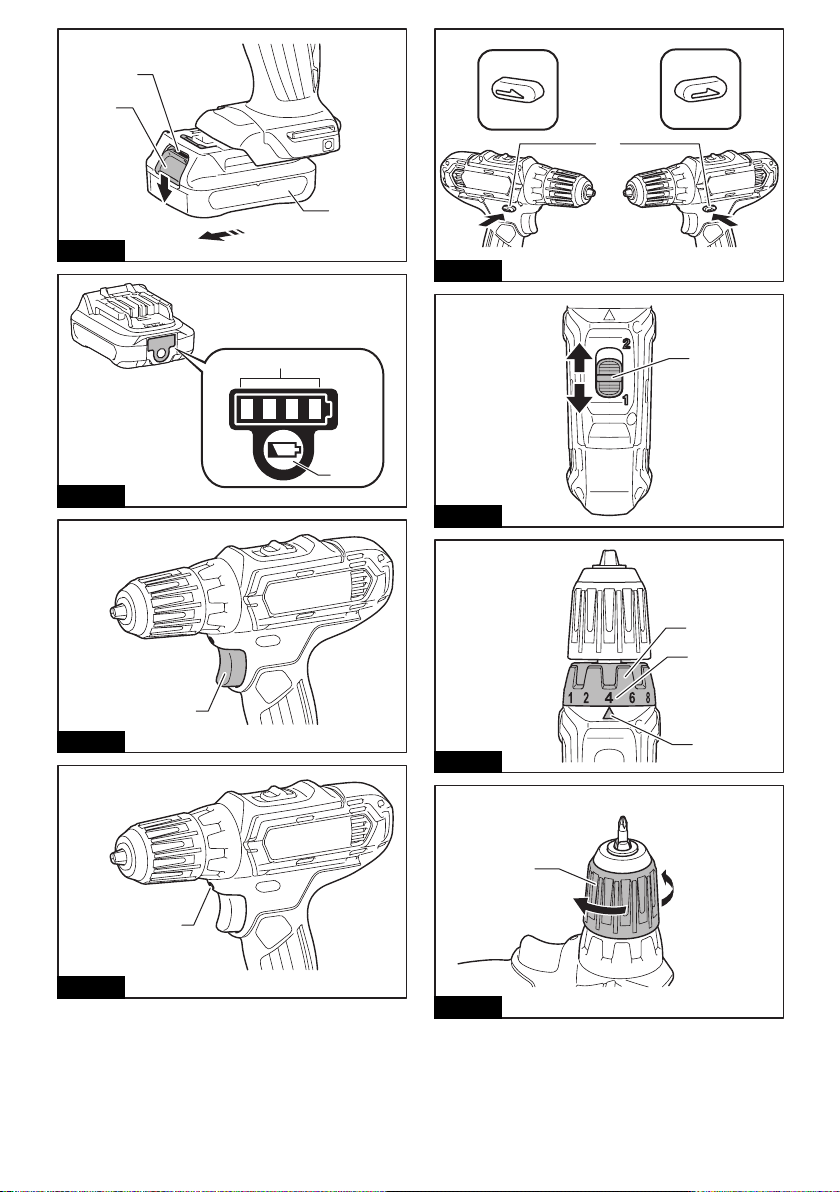

[Fig.1: 1. Red indicator 2. Button 3. Battery
cartridge]

7ENGLISH
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
notbeinginsertedcorrectly.
Battery protection system
Thetoolisequippedwithabatteryprotectionsystem.
Thissystemautomaticallycutsoffpowertothemotorto
extendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
Thetoolisoperatedinamannerthatcausesittodraw
anabnormallyhighcurrent.
In this situation, release the switch trigger on the tool
andstoptheapplicationthatcausedthetooltobecome
overloaded.Thenpulltheswitchtriggeragaintorestart.
Ifthetooldoesnotstart,thebatteryisoverheated.
Inthissituation,letthebatterycoolbeforepullingthe
switch trigger again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
will not operate. If you pull the switch trigger, the motor
runsagainbutstopssoon.Inthissituation,removeand
rechargethebattery.
Indicating the remaining battery
capacity
Onlyforbatterycartridgeswith"B"attheendofthe
modelnumber
[Fig.2: 1.Indicatorlamps  2.Checkbutton]
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
from the actual capacity.
Switch action
[Fig.3: 1. Switch trigger]
CAUTION: Before inserting the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
[Fig.4: 1. Lamp]
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE: Use a dry cloth to wipe the dirt off the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
Reversing switch action
[Fig.5: 1. Reversing switch lever]
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
Thistoolhasareversingswitchtochangethedirection
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Speed change
[Fig.6: 1. Speed change lever]
CAUTION: Always set the speed change lever
fully to the correct position. If you operate the
tool with the speed change lever positioned halfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.

8ENGLISH
Position of
speed
change lever
Speed Torque Applicable
operation
1Low High Heavy load-
ing operation
2High Low Light loading
operation
Tochangethespeed,switchoffthetoolrst.Select
the"2"sideforhighspeedor"1"forlowspeedbuthigh
torque.Besurethatthespeedchangeleverissettothe
correctpositionbeforeoperation.
If the tool speed is coming down extremely during the
operationwith"2",slidethelevertothe"1"andrestart
the operation.
Adjusting the fastening torque
[Fig.7: 1.Adjustingring  2.Graduation  3.Arrow]
Thefasteningtorquecanbeadjustedin19stepsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueat marking.
Theclutchwillslipatvarioustorquelevelswhensetatthenumber1to18.Theclutchdoesnotworkatthe
marking.
Before actual operation, drive a trial screw into your material or a piece of duplicate material to determine which
torquelevelisrequiredforaparticularapplication.
Thefollowingshowstheroughguideoftherelationshipbetweenthescrewsizeandgraduation.
Graduation 12345678910 11 12 13 14 15 16 17 18
Machine screw M4 M5 M6
Wood
screw
Soft wood
(e.g. pine)
–ɸ3.5 x 22 ɸ4.1x 38
Hard wood
(e.g. lauan)
–ɸ3.5 x 22 –
–ɸ4.1x 38
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/drill
bit
For Model DF331D (optional accessory)
[Fig.8: 1. Sleeve 2. Close 3. Open]
Turnthesleevecounterclockwisetoopenthechuck
jaws.Placethedriverbit/drillbitinthechuckasfar
asitwillgo.Turnthesleeveclockwisetotightenthe
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing or removing driver bit/
socket bit
For Model DF031D (optional accessory)
[Fig.9]
Useonlydriverbit/socketbitthathasinsertingportion
showninthegure.Donotuseanyotherdriverbit/
socketbit.
For tool with shallow driver bit hole
A=12mm
B=9mm
Use only these type of driver
bit.Followtheprocedure
1. (Note) Bit-piece is not
necessary.
For tool with deep driver bit hole
A=17mm
B=14mm
Toinstallthesetypesofdriver
bits,followtheprocedure1.
A=12mm
B=9mm
Toinstallthesetypesofdriver
bits,followtheprocedure2.
(Note) Bit-piece is necessary
forinstallingthebit.
1. Toinstallthedriverbit,pullthesleeveinthedirec-
tionofthearrowandinsertthedriverbitintothe
sleeve as far as it will go.
Thenreleasethesleevetosecurethedriverbit.
[Fig.10: 1.Driverbit  2.Sleeve]
2. Toinstallthedriverbit,pullthesleeveinthedirec-
tionofthearrowandinsertthebit-pieceanddriver
bitintothesleeveasfarasitwillgo.Thebit-piece
shouldbeinsertedintothesleevewithitspointed
endfacingin.Thenreleasethesleevetosecure
thedriverbit.
[Fig.11: 1.Driverbit  2.Bit-piece  3.Sleeve]

9ENGLISH
Toremovethedriverbit,pullthesleeveinthedirection
ofthearrowandpullthedriverbitout.
NOTE:Ifthedriverbitisnotinserteddeepenough
into the sleeve, the sleeve will not return to its original
positionandthedriverbitwillnotbesecured.Inthis
case,tryre-insertingthebitaccordingtotheinstruc-
tionsabove.
NOTE:Afterinsertingthedriverbit,makesurethatit
isrmlysecured.Ifitcomesout,donotuseit.
Installing hook
[Fig.12: 1. Groove 2. Hook 3. Screw]
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
eithersideandthensecureitwithascrew.Toremove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
[Fig.13: 1.Driverbitholder 2.Driverbit]
Fitthedriverbitholderintotheprotrusionatthetoolfoot
on either right or left side and secure it with a screw.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place. If you can see
theredpartontheuppersideofthebutton,itisnot
locked completely. Insert it fully until the red part can-
notbeseen.Ifnot,itmayaccidentallyfalloutofthe
tool,causinginjurytoyouorsomeonearoundyou.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
otherhandonthebottomofthebatterycartridgeto
control the twisting action.
[Fig.14]
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
Placethepointofthedriverbitinthescrewheadand
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
and prevents splitting of the workpiece.
Drilling operation
First,turntheadjustingringsothatthepointerpointsto
the marking.Thenproceedasfollows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtained
withwooddrillsequippedwithaguidescrew.Theguide
screwmakesdrillingeasierbypullingthedrillbitinto
the workpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole, make an indentation with a center-punch and
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressure will only serve to damage the tip of your drill
bit,decreasethetoolperformanceandshortenthe
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece.Thereisatremendousforceexertedon
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure small workpieces in
a vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
Using the tool as a hand screwdriver
[Fig.15]
Switch off the tool.
Move the reversing switch lever to the neutral position.
Turntheadjustingringsothatthearrowpointstothe
marking.
Turnthetool.
NOTE:Thisuseisconvenientforcheckingthe
screwdriving.
NOTE:Donotusethetoolforworkrequiringexces-
siveforce,suchastighteningboltorremovingrusted
screws.

10 ENGLISH
Using holster
Optional accessory
CAUTION: When using the holster, remove a
driver bit/drill bit from the tool.
CAUTION: Turn off the tool and wait until it
comes to a complete stop before placing it in the
holster.
Be sure to close the holster securely with the
holster button so that it holds the tool rmly.
1. Threadawaistbeltorsimilarthroughholster
holder.
[Fig.16: 1.Holsterholder  2.Waistbelt]
2. Putthetoolintheholsterandlockitwiththehol-
sterbutton.
[Fig.17]
[Fig.18]
Youcankeeptwodriverbitsatthefrontoftheholster.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Drillbits
• Driverbits
• Socketbits
• Bit piece
• Driverbitholder
• Holster
• Plasticcarryingcase
• Hook
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differ from country to country.

11FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DF331D DF031D
Capacités de perçage Acier 10 mm
Bois 21 mm
Capacités de serrage Visàbois 5,1 mm x 63 mm
Vismécanique M6
Vitesse à vide Élevée (2) 0 à 1 700 min-1
Basse (1) 0 à 450 min-1
Longueur totale 189 mm 157 mm
Tensionnominale 10,8 V CC
Batterie BL1015,
BL1020B
BL1040B BL1015,
BL1020B
BL1040B
Poidsnet 1,1 kg 1,3 kg 0,94 kg 1,1 kg
• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications
contenuesdanscemanuelsontsujettesàmodicationsanspréavis.
• Lesspécicationsetlabatteriepeuventêtredifférentessuivantlespays.
• Poids,aveclabatterie,conformémentàlaprocédureEPTA-01/2003
Utilisations
L’outilestconçupourperceretvisserdanslebois,le
métaletleplastique.
Bruit
NiveaudebruitpondéréAtypique,déterminéselon
EN60745 :
Modèle DF331D
Niveau de pression sonore (LpA):70dB(A)oumoins
Incertitude(K):3dB(A)
Leniveaudebruitenfonctionnementpeutdépasser80
dB(A).
Modèle DF031D
Niveau de pression sonore (LpA):70dB(A)oumoins
Incertitude(K):3dB(A)
Leniveaudebruitenfonctionnementpeutdépasser80
dB(A).
AVERTISSEMENT : Portez un serre-tête
antibruit.
Vibrations
Valeurtotaledevibrations(sommedevecteurtriaxial)
déterminée selon EN60745 :
Modèle DF331D
Mode de travail : perçage dans le métal
Émissiondevibrations(ah,D):2,5m/s2ou moins
Incertitude(K):1,5m/s2
Modèle DF031D
Mode de travail : perçage dans le métal
Émissiondevibrations(ah,D):2,5m/s2ou moins
Incertitude(K):1,5m/s2
NOTE :Lavaleurd’émissiondevibrationsdéclarée
a été mesurée conformément à la méthode de test
standardetpeutêtreutiliséepourcomparerlesoutils
entre eux.
NOTE :Lavaleurd’émissiondevibrationsdéclarée
peutaussiêtreutiliséepourl’évaluationpréliminaire
de l’exposition.
AVERTISSEMENT : L’émissiondevibrations
lorsdel’usageréeldel’outilélectriquepeutêtre
différente de la valeur d’émission déclarée, suivant la
façon dont l’outil est utilisé.
AVERTISSEMENT : Les mesures de sécurité à
prendrepourprotégerl’utilisateurdoiventêtrebasées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
les composantes du cycle d’utilisation, comme par
exemplelemomentdesamisehorstension,lorsqu’il
tourne à vide et le moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
Makitadéclarequelaoulesmachinessuivantes:
Désignationdelamachine:Perceuse-Visseusesans
Fil
N°demodèle/Type:DF331D,DF031D
sont conformes aux Directives européennes suivantes :
2006/42/CE
etsontfabriquéesconformémentauxnormesouaux
documents normalisés suivants : EN60745
Ladocumentationtechniqueconformeàlanorme
2006/42/CEestdisponibleauprèsde:
Makita,Jan-BaptistVinkstraat2,3070,Belgique
25.2.2015
Yasushi Fukaya

12 FRANÇAIS
Directeur
Makita,Jan-BaptistVinkstraat2,3070,Belgique
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Lisez toutes les
consignes de sécurité et toutes les instructions. Il
yarisqued’électrocution,d’incendieet/oudegraves
blessuressilesmisesengardeetlesinstructionsne
sont pas respectées.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Leterme«outilélectrique»danslesavertissements
faitréférenceàl’outilélectriquealimentéparlesecteur
(aveccordond’alimentation)ouàl’outilélectriquefonc-
tionnantsurbatterie(sanscordond’alimentation).
Consignes de sécurité pour
perceuse-visseuse sans l
1. Utilisez la ou les poignées auxiliaires, si l’outil
en possède.Toutepertedemaîtrisedel’outil
comporteunrisquedeblessure.
2. Tenez l’outil électrique par des surfaces de
prise isolées lorsque vous effectuez une tâche
au cours de laquelle l’accessoire de coupe
peut entrer en contact avec des ls cachés.
Lecontactdel’accessoiredecoupeavecunl
sous tension peut transmettre du courant dans les
piècesmétalliquesexposéesdel’outiletélectro-
cuter l’opérateur.
3. Tenez l’outil électrique par des surfaces de
prise isolées lorsque vous effectuez une tâche
au cours de laquelle la vis ou le boulon peut
entrer en contact avec des ls cachés. Le
contactdelavisouduboulonavecunlsousten-
sion peut transmettre du courant dans les pièces
métalliquesexposéesdel’outiletélectrocuter
l’opérateur.
4. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve
en dessous de vous quand vous utilisez l’outil
en hauteur.
5. Tenez l’outil fermement.
6. Gardez les mains éloignées des pièces en
rotation.
7. Ne vous éloignez pas en laissant l’outil tour-
ner. Ne le faites fonctionner que lorsque vous
l’avez bien en main.
8. Ne touchez pas le foret ou la pièce immédiate-
ment après l’exécution du travail ; ils peuvent
être extrêmement chauds et vous brûler la
peau.
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez
tout contact avec la peau. Suivez les données
de sécurité du fournisseur du matériau.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rin-
cez-les à l’eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
chauffe, parfois des brûlures et même une
panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de laisser tomber ou de cogner la
batterie.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Suivez les réglementations locales en matière
de mise au rebut des batteries.
CONSERVEZ CES
INSTRUCTIONS.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.

13FRANÇAIS
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est
retirée avant de l’ajuster ou de vérier son
fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie. Si vous ne tenez pas fermement l’outil
etlabatterie,ilspeuventvousglisserdesmains,et
s’abîmerouvousblesser.
[Fig.1: 1. Voyant rouge 2. Bouton 3. Batterie]
Pourretirerlabatterie,faites-laglisserhorsdel’outil
toutenfaisantglisserleboutonàl’avantdelabatterie.
Pourmettreenplacelabatterie,alignezlalanguettesur
labatterieaveclarainuresurlecompartimentetinsé-
rez-la.Insérez-laàfondjusqu’àcequ’unlégerdéclic
se fasse entendre. Si le voyant rouge sur le dessus du
boutonestvisible,celasigniequ’ellen’estpasbien
verrouillée.
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que le voyant rouge ne soit
plus visible.Sinon,ellepourraittomberacciden-
tellementdel’outil,aurisquedevousblesseroude
blesserquelqu’unsetrouvantprèsdevous.
ATTENTION : N’insérez pas la batterie de
force.Sielleneglissepasfacilement,c’estquevous
ne l’insérez pas correctement.
Système de protection de la batterie
L’outilestéquipéd’unsystèmedeprotectiondela
batterie.Cesystèmecoupeautomatiquementlecou-
rant de l’outil pour prolonger la durée de service de la
batterie.
L’outils’arrêteraautomatiquementencoursd’utilisation
sil’outilet/oulabatteriesetrouvedansl’uneoul’autre
des situations suivantes :
Surcharge :
L’outilestutilisédemanièretellequ’ilconsommeun
courant anormalement élevé.
Danscecas,relâchezlagâchettedel’outiletarrêtezla
tâcheayantprovoquélasurchargedel’outil.Ensuite,
enclenchez de nouveau la gâchette pour redémarrer.
Sil’outilnedémarrepas,c’estquelabatterieasur-
chauffé.Lecaséchéant,laissezlabatterierefroidir
avant d’enclencher de nouveau la gâchette.
Faible tension de la batterie :
Lachargerestantedelabatterieesttropfaibleetl’outil
ne fonctionne pas. Si vous enclenchez la gâchette, le
moteurredémarre,maiss’arrêterapidement.Lecas
échéant,retirezetrechargezlabatterie.
Indication de la charge restante de
la batterie
Uniquementpourlesbatteriesdontlenumérode
modèleseterminepar«B»
[Fig.2: 1.Témoins 2.Boutondevérication]
Appuyezsurleboutondevéricationsurlabatterie
pourindiquerlachargerestantedelabatterie.Les
témoinss’allumentpendantquelquessecondes.
Témoins Charge
restante
Allumé Éteint
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
NOTE : Selon les conditions d’utilisation et la tem-
pératureambiante,l’indicationpeutêtrelégèrement
différente de la capacité réelle.
Fonctionnement de la gâchette
[Fig.3: 1. Gâchette]
ATTENTION : Avant d’insérer la batterie dans
l’outil, vériez toujours que la gâchette fonc-
tionne bien et revient en position d’arrêt lorsque
vous la relâchez.
Ilsuftd’enclencherlagâchettepourdémarrerl’outil.
Lavitessedel’outilaugmenteàmesurequel’onaccroît
lapressionexercéesurlagâchette.Pourl’arrêter,
relâchez la gâchette.
Allumage de la lampe avant
[Fig.4: 1. Lampe]
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Enclenchez la gâchette pour allumer la lampe. La
lamperestealluméetantquelagâchetteestenclen-
chée. La lampe s’éteint environ 10 secondes après
avoir relâché la gâchette.
NOTE : Retirez la saleté sur la lentille de la lampe
avecunchiffonsec.Prenezsoindenepaséraer
la lentille de la lampe sous peine de diminuer son
éclairage.

14 FRANÇAIS
Fonctionnement de l’inverseur
[Fig.5: 1. Levier de l’inverseur]
ATTENTION : Vériez toujours le sens de
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté. Si vous
changezlesensderotationavantl’arrêtdel’outil,
vousrisquezdel’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
L’outilpossèdeuninverseurquipermetdechanger
le sens de rotation. Enfoncez le levier de l’inverseur
ducôtéApourunerotationdanslesensdesaiguilles
d’une montre, ou du côté B pour une rotation dans le
sens inverse des aiguilles d’une montre.
Lagâchettenepeutpasêtreenclenchéelorsquele
levier de l’inverseur se trouve en position neutre.
Changement de vitesse
[Fig.6: 1. Levier de changement de vitesse]
ATTENTION : Mettez toujours le levier de
changement de vitesse parfaitement sur la bonne
position. En utilisant l’outil avec le levier de change-
mentdevitesseplacéentrelescôtés«1»et«2»,
vousrisqueriezd’abîmerl’outil.
ATTENTION : Ne déplacez pas le levier de
changement de vitesse pendant que l’outil tourne.
Vousrisqueriezd’abîmerl’outil.
Position du
levier
de
changement
de vitesse
Vitesse Couple Tâche
applicable
1Faible Élevé Tâchedifcile
2Élevée Faible Tâchefacile
Pourchangerdevitesse,mettezd’abordl’outilhors
tension.Sélectionnezlecôté«2»pourunevitesse
élevéeoulecôté«1»pourunevitesselenteavec
coupleélevé.Avantd’utiliserl’outil,assurez-vousquele
levierdechangementdevitessesetrouvesurlabonne
position.
Silavitessedel’outildiminueconsidérablementpen-
dantlatâcheavecleréglage«2»,faitesglisserle
leviersur«1»etrecommencez.
Réglage du couple de serrage
[Fig.7: 1. Bague de réglage 2. Graduation 3. Flèche]
Lecoupledeserragepeutêtreréglésurundes19niveauxentournantlabaguederéglage.Alignezlesgraduations
surlaèchedel’outil.Vouspouvezobteniruncoupledeserrageminimumensélectionnant1etuncouplemaximum
en sélectionnant l’indication .
L’engrenageglisseraquandseraatteintlecoupledeserragecorrespondantaunumérosélectionnéde1à18.
L’engrenage ne fonctionne pas sur l’indication .
Avantd’effectuerlevéritabletravail,faitesunessaidevissagedanslematériauenquestionoudansunmatériau
identiquepoursavoirquelestleniveaudecoupledeserragerequispourcetravailparticulier.
Vous trouverez ci-dessous une indication approximative de la relation entre la taille de vis et la graduation.
Graduation 12345678910 11 12 13 14 15 16 17 18
Vismécanique M4 M5 M6
Visàbois Bois mou
(comme le
pin)
–ɸ3,5 x 22 ɸ4,1 x 38
Bois franc
(comme le
méranti)
–ɸ3,5 x 22 –
–ɸ4,1 x 38
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que l’ou-
til est hors tension et que sa batterie est retirée
avant d’effectuer toute tâche dessus.
Installation ou retrait de l’embout de
vissage/foret
Pour le modèle DF331D (accessoire en option)
[Fig.8: 1. Manchon 2. Fermer 3. Ouvrir]
Tournezlemanchondanslesenscontrairedesaiguilles
d’une montre pour ouvrir les mâchoires du mandrin.
Insérezl’emboutdevissage/foretàfonddansleman-
drin.Tournezlemanchondanslesensdesaiguilles
d’unemontrepourserrerlemandrin.Pourretirerl’em-
boutdevissage/foret,tournezlemanchondanslesens
contraire des aiguilles d’une montre.

15FRANÇAIS
Installation ou retrait de l’embout de
vissage/embout à douille
Pour le modèle DF031D (accessoire en option)
[Fig.9]
Utilisezexclusivementunemboutdevissage/emboutà
douilledotédelapartieàinsérerindiquéesurlagure.
N’utilisezaucunautreemboutdevissage/emboutà
douille.
Pour outil à orice d’embout de vissage peu
profond
A=12mm
B=9mm
Utilisez exclusivement ces
typesd’emboutdevissage.
Suivez la procédure 1. (Note)
Porte-emboutnonrequis.
Pour outil à orice d’embout de vissage profond
A=17mm
B=14mm
Pourinstallercestypes
d’emboutdevissage,suivez
la procédure 1.
A=12mm
B=9mm
Pourinstallercestypes
d’emboutdevissage,suivez
la procédure 2. (Note) Un
porte-emboutestrequispour
installerl’embout.
1. Pourinstallerl’emboutdevissage,tirezleman-
chondanslesensdelaècheetinsérezl’embout
de vissage à fond dans le manchon.
Libérezensuitelemanchonpourxerl’emboutde
vissage.
[Fig.10: 1.Emboutdevissage  2.Manchon]
2. Pourinstallerl’emboutdevissage,tirezleman-
chondanslesensdelaècheetinsérezle
porte-emboutetl’emboutdevissageàfonddans
lemanchon.Leporte-emboutdoitêtreinsérédans
le manchon, avec son extrémité pointue orientée
versl’intérieurdumanchon.Libérezensuitele
manchonpourxerl’emboutdevissage.
[Fig.11: 1.Emboutdevissage  2.Porte-embout
3. Manchon]
Pourretirerl’emboutdevissage,tirezsurlemanchon
danslesensdelaècheetenlevezl’emboutde
vissage.
NOTE :Sil’emboutdevissagen’estpasinséréassez
profondément dans le manchon, celui-ci ne revient
pasàsapositiond’origineetl’emboutdevissage
nesetrouvepasbienxé.Danscecas,insérezà
nouveaul’emboutconformémentauxinstructions
ci-dessus.
NOTE :Aprèsavoirinsérél’emboutdevissage,assu-
rez-vousqu’ilestfermementxé.Nel’utilisezpass’il
sort du manchon.
Installation du crochet
[Fig.12: 1. Rainure 2. Crochet 3. Vis]
L’outilestéquipéd’uncrochetpratiquequipermet
de l’accrocher temporairement. Ce crochet s’installe
d’uncôtécommedel’autredel’outil.Pourinstallerle
crochet, insérez-le dans une des rainures situées de
chaquecôtéducarterdel’outil,puisserrez-leavecune
vis.Pourl’enlever,desserrezlavisetretirez-le.
Installation du support d’embout de
vissage
Accessoire en option
[Fig.13: 1.Supportd’emboutdevissage 2.Embout
de vissage]
Mettezlesupportd’emboutdevissagedanslapartie
saillante du pied de l’outil, d’un côté ou de l’autre, et
xez-leàl’aided’unevis.
Lorsquevousn’utilisezpasl’emboutdevissage,ran-
gez-ledansundessupportsd’emboutdevissage.Ils
peuventcontenirdesemboutsdevissaged’unelon-
gueur de 45 mm.
UTILISATION
ATTENTION : Insérez toujours la batterie à
fond jusqu’à ce qu’elle se verrouille en place. Si
vous pouvez voir la partie rouge du côté supérieur du
bouton,labatterien’estpascomplètementverrouil-
lée.Insérez-lacomplètement,jusqu’àcequelapartie
rougenesoitplusvisible.Sinon,ellepourraittomber
accidentellementdel’outil,aurisquedevousblesser
oudeblesserquelqu’unsetrouvantprèsdevous.
ATTENTION : Lorsque la vitesse diminue
considérablement, réduisez la charge ou arrêtez
l’outil pour éviter de l’abîmer.
Tenezl’outilfermementenlesaisissantd’unemainpar
lapoignéeetdel’autreparledessousdelabatterie,
anderésisteràlaforcedetorsion.
[Fig.14]
Vissage
ATTENTION : Mettez la bague de réglage sur
un niveau de couple de serrage adapté au travail
à effectuer.
ATTENTION : Assurez-vous que l’embout de
vissage est inséré bien droit dans la tête de vis,
sinon vous risquerez d’abîmer la vis et/ou l’em-
bout de vissage.
Placezlapointedel’emboutdevissagedanslatêtede
visetappliquezunepressionsurl’outil.Faitesdémarrer
l’outil lentement, puis augmentez la vitesse graduel-
lement.Relâchezlagâchettedèsquel’engrenage
s’active.
NOTE :Lorsquevousinsérezunevisàbois,percez
d’abordunavant-troud’undiamètredu2/3decelui
delavis.Celafaciliteralevissageetéviteraquela
pièce ne se fende.
Perçage
Tournezd’abordlabaguederéglagedesorteque
l’index pointe vers l’indication .Procédezensuite
comme suit.

16 FRANÇAIS
Perçage dans le bois
Lorsquevouspercezdanslebois,vousobtiendrezun
résultatoptimalavecunforetàboiséquipéd’unevisde
guidage.Lavisdeguidagefaciliteleperçageenentraî-
nant le foret dans la pièce.
Perçage dans le métal
Pourqueleforetneglissepasquandvouscommencez
à percer le trou, faites une entaille à l’aide d’un pointeau
et d’un marteau à l’emplacement prévu pour le trou.
Placezlapointeduforetdansl’entailleetcommencez
à percer.
Utilisezunlubriantdecoupepourpercerlesmétaux.
Seulsleferetlelaitondoiventêtrepercésàsec.
ATTENTION : Une pression excessive sur
l’outil n’accélèrera pas le perçage. En fait, la pres-
sionexcessiveabîmeralapointeduforet,provoquera
unebaissederendementdel’outiletréduirasadurée
de service.
ATTENTION : Tenez l’outil fermement et
redoublez d’attention lorsque le foret commence
à sortir par la face opposée de la pièce. Une très
grandeforces’exercesurl’outil/foretlorsquecelui-ci
émerge sur la face opposée.
ATTENTION : Un foret coincé peut être retiré
en réglant simplement l’inverseur sur la rotation
inverse pour faire marche arrière. L’outil peut tou-
tefois faire brusquement marche arrière si vous
ne le tenez pas fermement.
ATTENTION : Immobilisez toujours les petites
pièces à travailler dans un étau ou un dispositif
de retenue similaire.
ATTENTION : Si l’outil est utilisé de manière
continue jusqu’à ce que la batterie se décharge,
laissez-le reposer 15 minutes avant de poursuivre
le travail avec une batterie fraîchement chargée.
Utilisation de l’outil comme un
tournevis à main
[Fig.15]
Mettez l’outil hors tension.
Déplacez le levier de l’inverseur sur la position neutre.
Tournezlabaguederéglagedesortequelaèche
pointe vers l’indication .
Tournezl’outil.
NOTE :Cetteutilisationpeutserévélerpratiquepour
vérierlevissage.
NOTE : N’utilisez pas l’outil pour des tâches nécessi-
tantuneforceexcessive,commeleserragedebou-
lons ou le retrait de vis rouillées.
Utilisation de l’étui de type holster
Accessoire en option
ATTENTION : Lorsque vous utilisez l’étui de
type holster, retirez l’embout de vissage/foret de
l’outil.
ATTENTION : Mettez l’outil hors tension et
attendez qu’il s’arrête complètement avant de le
placer dans l’étui de type holster.
Veillez à fermer soigneusement l’étui de type
holster avec le bouton de l’étui pour qu’il retienne
fermement l’outil.
1. Passezuneceintureouunobjetsemblableparle
passant de l’étui de type holster.
[Fig.16: 1.Passantdel’étuidetypeholster
2. Ceinture]
2. Placezl’outildansl’étuidetypeholsteretfer-
mez-leavecleboutondel’étui.
[Fig.17]
[Fig.18]
Vouspouvezgarderdeuxemboutsdevissagesur
l’avant de l’étui de type holster.
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
rée avant d’y effectuer tout travail d’inspection ou
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
déformation ou la ssuration de l’outil.
PourassurerlaSÉCURITÉetlaFIABILITÉduproduit,
toute réparation, tout travail d’entretien ou de réglage
doiventêtreeffectuésparuncentred’entretienMakita
agréé, avec des pièces de rechange Makita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
sation avec l’outil Makita spécié dans ce mode
d’emploi. L’utilisation de tout autre accessoire ou
piècecomplémentairepeutcomporterunrisquede
blessure.N’utilisezlesaccessoiresoupiècescomplé-
mentairesqu’auxnsauxquellesilsontétéconçus.
Pourobtenirplusdedétailssurcesaccessoires,
contactez votre centre d’entretien local Makita.
• Forets
• Emboutsdevissage
• Emboutsàdouille
• Porte-embout

17FRANÇAIS
• Supportd’emboutdevissage
• Étui de type holster
• Étuidetransportenplastique
• Crochet
• Batterie et chargeur Makita d’origine
NOTE :Ilsepeutquecertainsélémentsdelaliste
soientcomprisdansl’emballagedel’outilentant
qu’accessoiresstandard.Ilspeuventvarierd’unpays
à l’autre.

18 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: DF331D DF031D
Bohrkapazitäten Stahl 10 mm
Holz 21 mm
Anzugskapazitäten Holzschraube 5,1 mm x 63 mm
Maschinenschraube M6
Leerlaufdrehzahl Hoch (2) 0 - 1.700 min-1
Niedrig (1) 0 - 450 min-1
Gesamtlänge 189 mm 157 mm
Nennspannung 10,8 V Gleichstrom
Akku BL1015,
BL1020B
BL1040B BL1015,
BL1020B
BL1040B
Nettogewicht 1,1 kg 1,3 kg 0,94 kg 1,1 kg
• Wirbehaltenunsvor,ÄnderungendertechnischenDatenimZugederEntwicklungunddestechnischen
FortschrittsohnevorherigeAnkündigungvorzunehmen.
• DietechnischenDatenundderAkkukönnenvonLandzuLandunterschiedlichsein.
• GewichtmitAkkunachEPTA-Verfahren01/2003
Vorgesehene Verwendung
DasWerkzeugistfürBohrenundSchraubeninHolz,
Metall und Kunststoff vorgesehen.
Geräusch
TypischerA-bewerteterGeräuschpegelermitteltgemäß
EN60745:
Modell DF331D
Schalldruckpegel (LpA):70dB(A)oderweniger
Messunsicherheit(K):3dB(A)
DerGeräuschpegelkannwährenddesBetriebs80dB
(A)überschreiten.
Modell DF031D
Schalldruckpegel (LpA):70dB(A)oderweniger
Messunsicherheit(K):3dB(A)
DerGeräuschpegelkannwährenddesBetriebs80dB
(A)überschreiten.
WARNUNG: Einen Gehörschutz tragen.
Schwingungen
Schwingungsgesamtwert(Drei-Achsen-Vektorsumme)
ermitteltgemäßEN60745:
Modell DF331D
Arbeitsmodus:BohreninMetall
Schwingungsemission (ah,D):2,5m/s2oder weniger
Messunsicherheit(K):1,5m/s2
Modell DF031D
Arbeitsmodus:BohreninMetall
Schwingungsemission (ah,D):2,5m/s2oder weniger
Messunsicherheit(K):1,5m/s2
HINWEIS:Derangegebene
Schwingungsemissionswert wurde im Einklang mit
derStandardprüfmethodegemessenundkannfür
den Vergleich zwischen Werkzeugen herangezogen
werden.
HINWEIS:Derangegebene
Schwingungsemissionswertkannauchfüreine
VorbewertungdesGefährdungsgradsverwendet
werden.
WARNUNG: Die Schwingungsemission während
der tatsächlichen Benutzung des Elektrowerkzeugs
kannjenachderBenutzungsweisedesWerkzeugs
vomangegebenenEmissionswertabweichen.
WARNUNG: IdentizierenSie
SicherheitsmaßnahmenzumSchutzdesBenutzers
anhand einer Schätzung des Gefährdungsgrads unter
dentatsächlichenBenutzungsbedingungen(unter
BerücksichtigungallerPhasendesArbeitszyklus,wie
z.B.Ausschalt-undLeerlaufzeitendesWerkzeugs
zusätzlichzurBetriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
Makita erklärt, dass die folgende(n) Maschine(n):
BezeichnungderMaschine:Akku-Bohrschrauber
Modell-Nr./Typ:DF331D,DF031D
Entspricht den folgenden europäischen Richtlinien:
2006/42/EG
SiewerdengemäßdenfolgendenStandardsoderstan-
dardisierten Dokumenten hergestellt: EN60745
DietechnischeAkteinÜbereinstimmungmit2006/42/
EG ist erhältlich von:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
25.2.2015

19DEUTSCH
Yasushi Fukaya
Direktor
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle
Sicherheitswarnungen und Anweisungen durch.
EineMissachtungderuntenaufgeführtenWarnungen
undAnweisungenkannzueinemelektrischen
Schlag,Brandund/oderschwerenVerletzungen
führen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
DerAusdruck„Elektrowerkzeug“indenWarnhinweisen
beziehtsichaufIhrmitNetzstrom(mitKabel)oderAkku
(ohneKabel)betriebenesElektrowerkzeug.
Sicherheitswarnungen für
Akku-Bohrschrauber
1. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n).
VerlustderKontrollekannPersonenschäden
verursachen.
2. Halten Sie das Elektrowerkzeug an den iso-
lierten Griffächen, wenn Sie Arbeiten aus-
führen, bei denen die Gefahr besteht, dass
das Schneidwerkzeug verborgene Kabel
kontaktiert.BeiKontaktmiteinemStromführen-
denKabelkönnendiefreiliegendenMetallteile
desElektrowerkzeugsebenfallsStromführend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
3. Halten Sie das Elektrowerkzeug an den iso-
lierten Griffächen, wenn Sie Arbeiten aus-
führen, bei denen die Gefahr besteht, dass
das Befestigungselement verborgene Kabel
kontaktiert.BeiKontaktmiteinemStromführen-
denKabelkönnendiefreiliegendenMetallteile
desElektrowerkzeugsebenfallsStromführend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
4. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
Werkzeugs an hochgelegenen Arbeitsplätzen,
dass sich keine Personen darunter aufhalten.
5. Halten Sie das Werkzeug mit festem Griff.
6. Halten Sie Ihre Hände von rotierenden Teilen
fern.
7. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
8. Vermeiden Sie eine Berührung des
Bohrereinsatzes oder des Werkstücks unmit-
telbar nach der Bearbeitung, weil die Teile
noch sehr heiß sind und Hautverbrennungen
verursachen können.
9. Manche Materialien können giftige
Chemikalien enthalten. Treffen Sie
Vorsichtsmaßnahmen, um das Einatmen von
Arbeitsstaub und Hautkontakt zu verhüten.
Befolgen Sie die Sicherheitsdaten des
Materiallieferanten.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von
der strikten Einhaltung der Sicherheitsregeln für
das vorliegende Produkt abhalten. MISSBRAUCH
oder Missachtung der Sicherheitsvorschriften in
dieser Anleitung können schwere Verletzungen
verursachen.
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
begeben Sie sich unverzüglich in ärztliche
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem
Behälter zusammen mit anderen
Metallgegenständen, wie z. B. Nägel,
Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
ken Stromuss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge
haben kann.
6. Lagern Sie das Werkzeug und den Akku nicht
an Orten, an denen die Temperatur 50 °C errei-
chen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
DIESE ANWEISUNGEN
AUFBEWAHREN.

20 DEUTSCH
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
FUNKTIONSBESCHREIBUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass
das Werkzeug ausgeschaltet und der Akku abge-
nommen ist.
Anbringen und Abnehmen des
Akkus
VORSICHT: Schalten Sie das Werkzeug
stets aus, bevor Sie den Akku anbringen oder
abnehmen.
VORSICHT: Halten Sie das Werkzeug und
den Akku beim Anbringen oder Abnehmen
des Akkus sicher fest. Wenn Sie das Werkzeug
unddenAkkunichtsicherfesthalten,können
sie Ihnen aus der Hand rutschen, was zu einer
BeschädigungdesWerkzeugsunddesAkkusundzu
Körperverletzungenführenkann.
[Abb.1: 1.RoteAnzeige 2.Knopf  3.Akku]
ZiehenSiedenAkkuzumAbnehmenvomWerkzeug
ab,währendSiedenKnopfanderVorderseitedes
Akkusverschieben.
RichtenSiezumAnbringendesAkkusdessen
FührungsfederaufdieNutimGehäuseaus,undschie-
benSiedenAkkuhinein.SchiebenSieihnvollständig
ein,bisermiteinemhörbarenKlickeneinrastet.Falls
dieroteAnzeigeanderOberseitedesKnopfessichtbar
ist,istderAkkunichtvollständigverriegelt.
VORSICHT: Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist.AnderenfallskannerausdemWerkzeug
herausfallenundSieoderumstehendePersonen
verletzen.
VORSICHT: Unterlassen Sie
Gewaltanwendung beim Anbringen des Akkus.
FallsderAkkunichtreibungsloshineingleitet,ister
nicht richtig ausgerichtet.
Akku-Schutzsystem
DasWerkzeugistmiteinemAkku-Schutzsystemaus-
gestattet. Dieses System schaltet die Stromversorgung
desMotorsautomatischab,umdieAkku-Lebensdauer
zu verlängern.
DasWerkzeugschaltetsichwährenddesBetriebs
automatischab,wennWerkzeugund/oderAkkueiner
der folgenden Bedingungen unterliegen:
Überlastung:
DasWerkzeugwirdaufeineWeisebenutzt,dieeine
ungewöhnlichhoheStromaufnahmebewirkt.
LassenSieindieserSituationdenEin-Aus-Schalter
desWerkzeugslos,undbrechenSiedieArbeitab,
dieeineÜberlastungdesWerkzeugsverursachthat.
BetätigenSiedanndenEin-Aus-Schaltererneut,um
das Werkzeug wieder zu starten.
FallsdasWerkzeugnichtstartet,istderAkkuüberhitzt.
LassenSiedenAkkuindieserSituationabkühlen,
bevorSiedenEin-Aus-Schaltererneutbetätigen.
Niedrige Akkuspannung:
DieAkku-Restkapazitätistzuniedrig,unddas
Werkzeugfunktioniertnicht.WennSiedenEin-Aus-
Schalterbetätigen,läuftderMotorwiederan,bleibt
aberbalddaraufstehen.NehmenSieindieserSituation
denAkkuab,undladenSieihnauf.
Anzeigen der Akku-Restkapazität
NurfürAkkusmit„B“amEndederModellnummer
[Abb.2: 1.Anzeigelampen  2.Prüftaste]
DrückenSiediePrüftasteamAkku,umdieAkku-
Restkapazitätanzuzeigen.DieAnzeigelampenleuchten
wenige Sekunden lang auf.
Anzeigelampen Restkapazität
Erleuchtet Aus
75%bis100%
50%bis75%
25%bis50%
0%bis25%
HINWEIS:Abhängigvonden
Benutzungsbedingungenundder
UmgebungstemperaturkanndieAnzeigegeringfügig
vondertatsächlichenKapazitätabweichen.
Schalterfunktion
[Abb.3: 1.Ein-Aus-Schalter]
VORSICHT: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass
der Ein-Aus-Schalter ordnungsgemäß funktio-
niert und beim Loslassen in die AUS-Stellung
zurückkehrt.
DrückenSiezumEinschaltendesWerkzeugseinfach
denEin-Aus-Schalter.DieDrehzahlerhöhtsichdurch
verstärkteDruckausübungaufdenEin-Aus-Schalter.
LassenSiedenEin-Aus-SchalterzumAnhaltenlos.
