Makita HP1620 User manual

GB Hammer Drill Instruction Manual
F Perceuse à percussion Manuel d’instructions
D Schlagbohrmaschine Betriebsanleitung
I Trapano a percussione Istruzioni per l’uso
NL Hamerboor Gebruiksaanwijzing
E Taladro de percusión Manual de instrucciones
P Berbequim de percussão Manual de instruções
DK Borehammer Brugsanvisning
GR Κρουστικ τρυπάνι Οδηγίες χρήσεως
HP1620
HP1620F
HP1621
HP1621F

2
1
2
3
A
B
4
5
67
8
9
12
34
56
78
611
10

3
12
9

4
ENGLISH (Original instructions)
Explanation of general view
1 Switch trigger
2Lockbutton
3Lamp
4 Reversing switch
5 Action mode changing lever
6 Side grip
7 Chuck key
8Sleeve
9Ring
10 Depth gauge
11 Grip base
12 Blow-out bulb
SPECIFICATIONS
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use
The tool is intended for impact drilling in brick, concrete
and stone as well as for drilling without impact in wood,
metal, ceramic and plastic.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB003-4
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to hammer drill safety rules. If you use this power
tool unsafely or incorrectly, you can suffer serious
personal injury.
1. Wear ear protectors when impact drilling. Expo-
sure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
4. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
5. Hold the tool firmly with both hands.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the bit or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
9. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

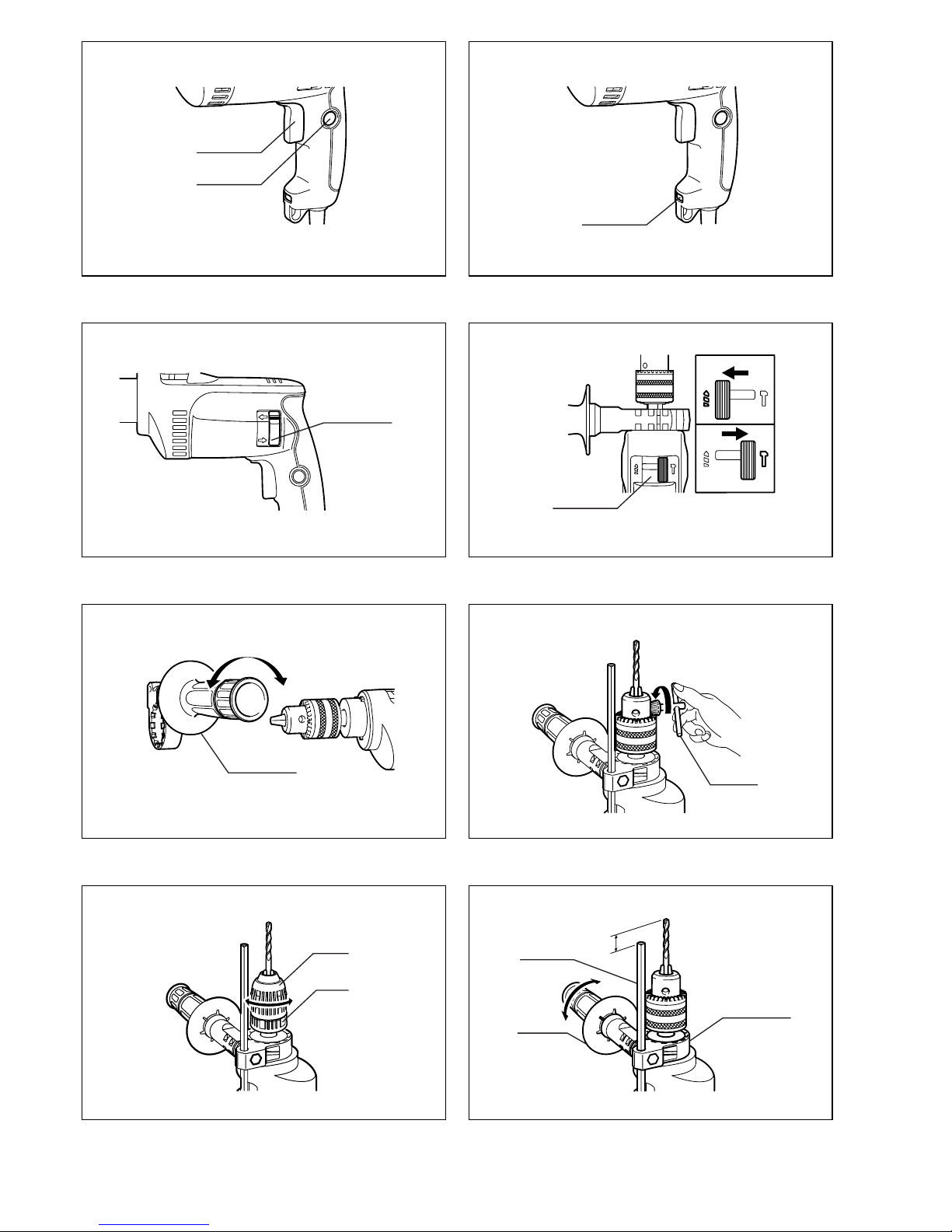

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
Model HP1620/HP1620F/HP1621/HP1621F
Capacities
Concrete 16 mm
Steel 13 mm
Wood 30 mm
No load speed (min–1) 0–2,800
Blows per minute 0 – 44,800
Overall length 303 mm
Net weight 2.0 kg
Safety class a/II

5
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Lighting up the lamps (Fig. 2)
For Model HP1620F, HP1621F
CAUTION:
• Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
• Never use gasoline or thinner to clean the lens of the
lamp, or it will be damaged.
Reversing switch action (Fig. 3)
This tool has a reversing switch to change the direction of
rotation. Move the reversing switch to the Dposition (A
side) for clockwise rotation or the Eposition (B side)
for counterclockwise rotation.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• If the switch trigger can not be depressed, check to see
that the reversing switch is fully set to position D(A
side) or E(B side).
Selecting the action mode (Fig. 4)
This tool has an action mode change lever. For rotation
with hammering, slide the action mode change lever to
the right (gsymbol). For rotation only, slide the action
mode change lever to the left (msymbol).
CAUTION:
• Always slide the action mode change lever all the way
to your desired mode position. If you operate the tool
with the lever positioned halfway between the mode
symbols, the tool may be damaged.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing side grip (auxiliary handle) (Fig. 5)
Always use the side grip to ensure operating safety.
Install the side grip on tool barrel.
Then tighten the grip by turning clockwise at the desired
position. It may be swung 360° so as to be secured at
any position.
NOTE:
• The side grip cannot swing 360° when the depth gauge
is installed.
Installing or removing drill bit
For Model HP1620, HP1620F (Fig. 6)
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise in
just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return to the original
position.
For Model HP1621, HP1621F (Fig. 7)
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve clock-
wise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise.
Depth gauge (Fig. 8)
The depth gauge is convenient for drilling holes of uni-
form depth. Loosen the side grip and insert the depth
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the tool body.
OPERATION
Hammer drilling operation
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with chips
and particles, or when striking reinforcing rods embed-
ded in the concrete. Always use the side grip (auxiliary
handle) and firmly hold the tool by both side grip and
switch handle during operations. Failure to do so may
result in the loss of control of the tool and potentially
severe injury.
When drilling in concrete, granite, tile, etc., move the
action mode changing lever to the position of gsymbol
to use “rotation with hammering” action.
Be sure to use a tungsten-carbide tipped bit.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light pres-
sure gives best results. Keep the tool in position and pre-
vent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
Blow-out bulb (optional accessory) (Fig. 9)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Drilling operation
When drilling in wood, metal or plastic materials, move
the action mode changing lever to the position of msym-
bol to use “rotation only” action.

6
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
When drilling in wood, metal or plastic materials, turn the
action mode changing lever to the position of msymbol to
use “rotation only” action.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by Mak-
ita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Tungsten-carbide tipped hammer bit
• Hole saw
• Blow-out bulb
• Safety goggles
• Keyless drill chuck 13
• Chuck key
• Grip assembly
• Depth gauge
• Plastic carrying case
For European countries only ENG102-2
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 95 dB (A)
Sound power level (LWA): 106 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection.
ENG203-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745-2-1:
Work mode: impact drilling into concrete
Vibration emission ( a
h, ID
) : 22 m/s2
Uncertainty (K): 2 m/s2
ENG301-1
Work mode: drilling into metal
Vibration emission (ah, D): 3 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).

7
ENH101-12
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine: Hammer Drill
Model No./ Type: HP1620, HP1620F, HP1621, HP1621F
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30 th January 2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

8
FRANÇAIS (Instructions originales)
Descriptif
1 Gâchette
2 Bouton de verrouillage
3 Lampe
4 Inverseur
5 Levier de changement de mode
6 Poignée latérale
7 Clé de mandrin
8 Manchon
9 Anneau
10 Gabarit de profondeur
11 Base de la poignée
12 Poire soufflante
SPÉCIFICATIONS
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
Utilisations
L'outil est conçu pour le perçage avec chocs dans la bri-
que, le béton et la pierre, ainsi que pour le perçage sans
choc dans le bois, le métal, la céramique et le plastique.
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
GEA010-1
Consignes de sécurité générales pour outils électri-
ques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB003-4
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le mar-
teau perforateur. Si vous n’utilisez pas cet outil élec-
trique de façon sûre et adéquate, vous courez un
risque de blessure grave.
1. Portez des protections d’oreilles lorsque vous
utilisez une perceuse à percussion. L’exposition
au bruit peut entraîner la surdité.
2. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possédé.
La perte de contrôle comporte un risque de bles-
sure.
3. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché ou avec
son propre cordon d’alimentation. Le contact de
l’outil tranchant avec un fil sous tension peut mettre
les parties métalliques de l’outil électrique sous ten-
sion et causer un choc électrique chez l’utilisateur.
4. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
5. Tenez l’outil fermement à deux mains.
6. Gardez les mains éloignées des pièces en rota-
tion.
7. Ne laissez pas l’outil tourner. Ne le faites fonc-
tionner que lorsque vous le tenez.
8. Ne touchez pas le foret ou le matériau immédia-
tement après l’utilisation ; ils peuvent être extrê-
mement chauds et brûler votre peau.
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière ne soit inhalée ou n’entre en contact avec
la peau. Suivez les consignes de sécurité du
fournisseur du matériau.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
Modèle HP1620/HP1620F/HP1621/HP1621F
Capacités
Béton 16 mm
Acier 13 mm
Bois 30 mm
Vitesse à vide (min–1) 0–2800
Cadence de frappe/mn 0 – 44 800
Longueur totale 303 mm
Poids net 2,0 kg
Catégorie de sécurité a/II

9
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son fonction-
nement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne correctement et revient en position
d’arrêt une fois relâchée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que
l’on accroît la pression exercée sur la gâchette. Pour
l’arrêter, relâchez la gâchette.
Pour un fonctionnement continu, appuyez sur la gâchette
puis enfoncez le bouton de verrouillage.
Pour arrêter l’outil alors qu’il est en position verrouillée,
appuyez à fond sur la gâchette puis relâchez-la.
Allumage de la lampe (Fig. 2)
Pour les modèles HP1620F et HP1621F
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Pour allumer la lampe, appuyez sur la gâchette. Pour
l’éteindre, relâchez la gâchette.
NOTE:
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
• N’utilisez jamais d’essence ou de diluant pour nettoyer
la lentille de la lampe, sinon vous risquez de l’endom-
mager.
Inverseur (Fig. 3)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Déplacez l’inverseur sur la position D
(côté A) pour une rotation dans le sens des aiguilles
d’une montre, ou sur la position E(côté B) pour une
rotation dans le sens inverse des aiguilles d’une montre.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Si vous n’arrivez pas à enfoncer la gâchette, vérifiez
que l’inverseur est parfaitement placé sur la position
D(côté A) ou E(côté B).
Sélection du mode de fonctionnement (Fig. 4)
Cet outil est équipé d’un levier de changement de mode.
Pour obtenir une rotation avec frappe, glissez le levier de
changement de mode vers la droite (sur le symbole g).
Pour obtenir uniquement un mouvement de rotation, glis-
sez-le vers la gauche (sur le symbole m).
ATTENTION :
• Glissez toujours le levier de changement de mode
complètement sur la position du mode désiré. Si vous
faites fonctionner l’outil en plaçant le levier entre les
symboles de mode, vous risquez d’endommager l’outil.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’effectuer tout travail dessus.
Installation de la poignée latérale
(poignée auxiliaire) (Fig. 5)
Utilisez toujours la poignée latérale pour assurer un tra-
vail sécuritaire. Installez la poignée latérale sur le baril de
l’outil.
Puis, serrez la poignée en la tournant en sens des
aiguilles d’une montre sur la position désirée. Elle pivote
sur 360°, ce qui permet de la fixer à n’importe quelle
position.
NOTE:
• La poignée latérale ne peut pas pivoter sur 360° lors-
que la jauge de profondeur est installée.
Installation ou retrait du foret
Pour les modèles HP1620 et HP1620F (Fig. 6)
Pour installer le foret/l’embout, introduisez-le à fond dans
le mandrin. Serrez le mandrin à la main. Puis introduisez
la clé de mandrin dans chacun des trois trous et serrez
en tournant en sens des aiguilles d’une montre. Veillez à
bien serrer les trois trous de façon uniforme.
Pour retirer le foret/l’embout, tournez la clé de mandrin
en sens inverse des aiguilles d’une montre dans l’un des
trois trous seulement, puis desserrez à la main.
Après avoir utilisé la clé de mandrin, replacez-la dans le
porte-clés.
Pour les modèles HP1621 et HP1621F (Fig. 7)
Saisissez l’anneau et tournez le manchon en sens
inverse des aiguilles d’une montre pour ouvrir les
mâchoires du mandrin. Placez le foret/l’embout dans le
mandrin en l’enfonçant le plus loin possible. Saisissez
fermement l’anneau et tournez le manchon en sens des
aiguilles d’une montre pour serrer le mandrin.
Pour retirer le foret/l’embout, saisissez l’anneau et tour-
nez le manchon en sens inverse des aiguilles d’une mon-
tre.
Gabarit de profondeur (Fig. 8)
Le gabarit de profondeur vous permet de percer des
trous de même profondeur. Desserrez la poignée latérale
et insérez le gabarit de profondeur dans l’orifice de la
poignée latérale. Réglez le gabarit à la profondeur dési-
rée puis serrez la poignée latérale.
NOTE:
• Le gabarit de profondeur ne peut pas être utilisé sur
une position dans laquelle il frappe contre le corps de
l’outil.

10
UTILISATION
Perçage avec martelage
ATTENTION :
• Une force énorme s’exerce sur le foret et l’outil lorsque
le foret émerge sur la face opposée, lorsque le trou est
encombré de copeaux ou de particules, ou lors de la
frappe sur des barres d’armature encastrées dans le
béton. Utilisez toujours la poignée latérale (poignée
auxiliaire) et tenez fermement l’outil par la poignée
latérale et par la poignée revolver lors des travaux.
Sinon, vous risquez de perdre le contrôle de l’outil et de
subir une blessure grave.
Lorsque vous percez dans le béton, le granite, la tuile,
etc., déplacez le levier de changement de mode sur la
position indiquée par le symbole gpour utiliser un
mouvement de “rotation avec frappe”.
Assurez-vous d’utiliser un foret à pointe en carbure de
tungstène.
Placez le foret à l’endroit prévu pour le trou, puis
appuyez sur la gâchette. N’appliquez pas une force
excessive sur l’outil. Vous obtiendrez de meilleurs résul-
tats en exerçant une légère pression. Maintenez l’outil en
position et évitez qu’il ne glisse à l’extérieur du trou.
N’appliquez pas davantage de pression lorsque le trou
est bouché par les copeaux et particules. Faites plutôt
tourner l’outil au ralenti, puis retirez partiellement le foret
du trou. En répétant cette opération quelques fois, le trou
se débouchera et vous pourrez poursuivre le perçage
normalement.
Poire soufflante (accessoire en option) (Fig. 9)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Perçage
Lorsque vous percez dans le bois, le métal ou le plasti-
que, déplacez le levier de changement de mode sur la
position indiquée par le symbole m, pour utiliser un mou-
vement de “rotation uniquement”.
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets en bois munies d’une
vis-guide. Celle-ci rend le perçage plus aisé en tirant le
foret à l’intérieur de la pièce.
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une indentation au point de perçage à l’aide d’un
poinçon et d’un marteau. Placez ensuite la pointe du
foret dans l’indentation et commencez à percer.
Quand vous forez dans du métal, utilisez un lubrifiant.
Seuls le fer et le laiton peuvent se percer à sec.
ATTENTION :
• Une pression excessive sur l’outil n’accélère pas le
perçage. Au contraire, elle risque d’endommager la
pointe du foret, de réduire le rendement de l’outil et
donc sa durée de service.
• Une force énorme s’exerce sur le foret et l’outil quand
le premier émerge sur la face postérieure. Tenez votre
outil fermement et faites bien attention dès que le foret
commence à approcher de la face opposée du maté-
riau que vous percez.
• Un foret coincé peut se retirer en plaçant l’inverseur sur
la direction opposée. Il faut alors faire très attention car
l’outil risque de reculer brusquement si vous ne le
tenez pas fermement.
• Assurez toujours les petites pièces à percer à l’aide
d’un étau ou d’un mode de fixation analogue.
Lorsque vous percez dans les matériaux de bois, de
métal ou de plastique, tournez le levier de changement
de mode sur la positon du symbole mpour obtenir un
mouvement de “rotation seulement”.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’entretien ou les réglages doivent être
effectués par un centre d’entretien Makita agréé, au
moyen de pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce peut comporter un risque de bles-
sure. N’utilisez les accessoires ou pièces qu’aux fins
mentionnées dans le présent mode d’emploi.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Foret à pointe en carbure de tungstène
• Scie trépan
• Poire soufflante
• Lunettes de sécurité
• Mandrin auto-serrant 13
• Clé de mandrin
• Ensemble de poignée
• Gabarit de profondeur
• Mallette de transport en plastique

11
Pour les pays d’Europe uniquement
ENG102-2
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 95 dB (A)
Niveau de puissance sonore (LWA) : 106 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit.
ENG203-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745-2-1 :
Mode de travail : Perçage avec chocs dans le béton
Émission de vibrations (ah, ID) : 22 m/s2
Incertitude (K) : 2 m/s2
ENG301-1
Mode de travail : Perçage dans le métal
Émission de vibrations (ah, D) : 3 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-12
Déclaration de conformité CE
Makita Corporation, en tant que fabricant respons-
able, déclare que la ou les machines suivantes :
Désignation de la machine : Perceuse à percussion
N° de modèle / Type : HP1620, HP1620F, HP1621,
HP1621F
sont produites en série et
sont conformes aux Directives européennes suiva-
ntes :
98/37/CE jusqu’au 28 décembre 2009, puis 2006/
42/CE à compter du 29 décembre 2009
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Angleterre
30 janvier 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

12
DEUTSCH (Originale Anleitungen)
Übersicht
1 Ein-Aus-Schalter
2 Arretierknopf
3 Lampe
4 Drehrichtungsumschalter
5 Betriebsart-Umschalthebel
6 Seitengriff
7 Bohrfutterschlüssel
8 Werkzeugaufnahme
9Ring
10 Tiefenanschlag
11 Griffbasis
12 Ausblaspipette
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
Vorgesehene Verwendung
Die Maschine ist für Schlagbohren in Ziegel, Beton und
Stein sowie für Bohren in Holz, Metall, Keramik und
Kunststoff vorgesehen.
Stromversorgung
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Spannung angeschlossen werden und arbeitet
nur mit Einphasen-Wechselspannung. Sie ist entspre-
chend den Europäischen Richtlinien doppelt schutziso-
liert und kann daher auch an Steckdosen ohne
Erdungskabel angeschlossen werden.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB003-4
SPEZIELLE SICHERHEITSREGELN
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Schlagbohrer-Sicherheitsregeln abhalten. Wenn Sie
dieses Elektrowerkzeug auf unsichere oder unsach-
gemäße Weise benutzen, können Sie schwere Verlet-
zungen erleiden.
1. Tragen Sie Gehörschützer beim Arbeiten mit
Schlagbohrmaschinen. Lärmeinwirkung kann zu
Gehörverlust führen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n).
Verlust der Kontrolle kann Verletzungen verursa-
chen.
3. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem Strom führenden Kabel kön-
nen die freiliegenden Metallteile des Elektrowerk-
zeugs ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
4. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
5. Die Maschine sicher mit beiden Händen festhal-
ten. Stets den Zusatzhandgriff verwenden.
6. Halten Sie die Hände von rotierenden Teilen fern.
7. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
8. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder des Werkstücks unmittelbar nach
der Bearbeitung, weil sie dann noch sehr heiß
sind und Hautverbrennungen verursachen kön-
nen.
9. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
Modell HP1620/HP1620F/HP1621/HP1621F
Bohrleistungen
Beton 16 mm
Stahl 13 mm
Holz 30 mm
Leerlaufdrehzahl (min-1) 0–2800
Schlagzahl/min. 0 – 44 800
Gesamtlänge 303 mm
Nettogewicht 2,0 kg
Sicherheitsklasse a/II

13
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Schalterfunktion (Abb. 1)
VORSICHT:
• Vergewissern Sie sich vor dem Anschließen der
Maschine an das Stromnetz stets, dass der Ein-Aus-
Schalter ordnungsgemäß funktioniert und beim Loslas-
sen in die AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine einfach den Ein-Aus-
Schalter drücken. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los.
Für Dauerbetrieb betätigen Sie den Ein-Aus-Schalter
und drücken dann den Arretierknopf hinein.
Zum Ausrasten des Arretierknopfes drücken Sie den Ein-
Aus-Schalter bis zum Anschlag hinein und lassen ihn
dann los.
Ein- und Ausschalten der Lampen (Abb. 2)
Für Modell HP1620F, HP1621F
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Licht-
quelle.
Betätigen Sie den Ein-Aus-Schalter zum Einschalten der
Lampe. Lassen Sie den Ein-Aus-Schalter zum Ausschal-
ten der Lampe los.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie sorgfältig darauf, dass
Sie die Lampenlinse nicht verkratzen, weil sich sonst
die Lichtstärke verringert.
• Verwenden Sie auf keinen Fall Benzin oder Verdünner
zum Reinigen der Lampenlinse, weil sie sonst beschä-
digt wird.
Drehrichtungsumschalterbedienung (Abb. 3)
Diese Maschine besitzt einen Drehrichtungsumschalter.
Stellen Sie den Drehrichtungsumschalter für Rechtsdre-
hung auf die Stellung D(Seite A) oder für Linksdre-
hung auf die Stellung E(Seite B).
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtung bei noch laufender
Maschine kann die Maschine beschädigt werden.
• Falls sich der Ein-Aus-Schalter nicht hineindrücken
lässt, prüfen Sie, ob der Drehrichtungsumschalter voll-
ständig auf der Stellung D(Seite A) oder E(Seite
B) steht.
Wahl der Betriebsart (Abb. 4)
Diese Maschine besitzt einen Betriebsart-Umschalthe-
bel. Schieben Sie den Betriebsart-Umschalthebel für
Schlagbohren nach rechts (Symbol g). Schieben Sie
den Betriebsart-Umschalthebel für Bohren nach links
(Symbol m).
VORSICHT:
• Schieben Sie den Betriebsart-Umschalthebel immer
bis zum Anschlag auf die gewünschte Position. Wird
die Maschine bei einer Zwischenstellung des Hebels
zwischen den Betriebsartpositionen betrieben, kann
sie beschädigt werden.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montieren des Seitengriffs (Zusatzgriffs) (Abb. 5)
Verwenden Sie stets den Seitengriff, um Betriebssicher-
heit zu gewährleisten. Montieren Sie den Seitengriff am
Maschinengehäuse.
Ziehen Sie dann den Griff fest, indem Sie ihn an der
gewünschten Position im Uhrzeigersinn drehen. Der Griff
kann um 360° geschwenkt und in jeder beliebigen Posi-
tion gesichert werden.
HINWEIS:
• Bei installiertem Tiefenanschlag kann der Seitengriff
nicht um 360° geschwenkt werden.
Montage und Demontage des Bohrers
Für Modell HP1620, HP1620F (Abb. 6)
Führen Sie das Einsatzwerkzeug zum Montieren bis zum
Anschlag in das Bohrfutter ein. Ziehen Sie das Bohrfutter
von Hand an. Setzen Sie den Bohrfutterschlüssel in
jedes der drei Löcher ein, und drehen Sie ihn im Uhrzei-
gersinn. Ziehen Sie das Bohrfutter in allen drei Löchern
mit gleicher Kraft an.
Führen Sie den Bohrfutterschlüssel zum Demontieren
des Einsatzwerkzeugs nur in ein Loch ein, und drehen
Sie ihn entgegen dem Uhrzeigersinn, bevor Sie das
Bohrfutter von Hand lösen.
Bringen Sie den Bohrfutterschlüssel nach Gebrauch wie-
der an seinem ursprünglichen Platz an.
Für Modell HP1621, HP1621F (Abb. 7)
Halten Sie den Klemmring fest, und drehen Sie die Werk-
zeugaufnahme entgegen dem Uhrzeigersinn, um die
Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk-
zeug bis zum Anschlag in das Spannfutter ein. Halten
Sie den Klemmring fest, und drehen Sie die Werkzeug-
aufnahme im Uhrzeigersinn, um das Bohrfutter festzuzie-
hen.
Zum Entfernen des Einsatzwerkzeugs halten Sie den
Klemmring und drehen die Werkzeugaufnahme entge-
gen dem Uhrzeigersinn.
Tiefenanschlag (Abb. 8)
Der Tiefenanschlag ist praktisch, um Löcher von gleicher
Tiefe zu bohren. Lösen Sie den Seitengriff, und führen
Sie den Tiefenanschlag in das Loch im Seitengriff ein.
Stellen Sie den Tiefenanschlag auf die gewünschte
Bohrtiefe ein, und ziehen Sie den Seitengriff an.
HINWEIS:
• Der Tiefenanschlag kann nicht in einer Position ver-
wendet werden, in der er gegen das Maschinenge-
häuse stößt.

14
BETRIEB
Schlagbohren
VORSICHT:
• Beim Durchbruch der Bohrung, bei Verstopfung der
Bohrung mit Spänen und Partikeln, oder beim Auftref-
fen auf Betonstahl wirkt eine starke, plötzliche Dreh-
kraft auf Maschine und Bohrer. Montieren Sie stets den
Seitengriff (Zusatzgriff), und halten Sie die Maschine
während der Arbeit mit beiden Händen an Seitengriff
und Schaltergriff fest. Eine Missachtung dieser Vor-
sichtsmaßnahme kann den Verlust der Kontrolle über
die Maschine und mögliche schwere Verletzungen zur
Folge haben.
Schieben Sie den Betriebsart-Umschalthebel zum Boh-
ren in Beton, Granit, Fliesen usw. zur Position des
Symbols g, um die Betriebsart “Schlagbohren” zu ver-
wenden.
Verwenden Sie unbedingt einen Bohrer mit Hartmetall-
spitze.
Setzen Sie den Bohrer auf die gewünschte Bohrstelle,
und drücken Sie dann den Ein-Aus-Schalter. Üben Sie
keinen übermäßigen Druck auf das Werkzeug aus.
Leichter Druck liefert die besten Ergebnisse. Halten Sie
die Maschine in Position, und vermeiden Sie Abrutschen
vom Loch.
Üben Sie keinen stärkeren Druck aus, wenn das Bohr-
loch mit Spänen oder Bohrmehl zugesetzt wird. Lassen
Sie statt dessen die Maschine leer laufen, und ziehen Sie
dann den Bohrer teilweise aus dem Bohrloch heraus.
Durch mehrmaliges Wiederholen dieses Vorgangs wird
das Bohrloch ausgeräumt, so dass der normale Bohrbe-
trieb fortgesetzt werden kann.
Ausblaspipette (Sonderzubehör) (Abb. 9)
Blasen Sie den Staub nach dem Bohren des Lochs mit
einer Ausblaspipette aus dem Loch.
Bohren
Schieben Sie den Betriebsart-Umschalthebel zum Boh-
ren in Holz, Metall oder Kunststoff zur Position des Sym-
bols m, um die Betriebsart “Bohren” zu verwenden.
Bohren in Holz
Beim Bohren in Holz lassen sich die besten Ergebnisse
mit Holzbohrern erzielen, die mit einer Zentrierspitze
ausgestattet sind. Die Zentrierspitze erleichtert das Boh-
ren, da sie den Bohrer in das Werkstück hineinzieht.
Bohren in Metall
Um Abrutschen des Bohrers beim Anbohren zu vermei-
den, empfiehlt es sich, die Bohrstelle mit einem Zentrier-
körner anzukörnen. Setzen Sie dann die Spitze des
Bohrers in die Vertiefung, und beginnen Sie mit dem
Bohren.
Verwenden Sie Schneidflüssigkeit beim Bohren von
Metall. Eisen und Messing sollten jedoch trocken gebohrt
werden.
VORSICHT:
• Übermäßige Druckausübung auf die Maschine bewirkt
keine Beschleunigung der Bohrleistung. Im Gegenteil;
übermäßiger Druck führt zu einer Beschädigung der
Bohrerspitze und damit zu einer Verringerung der
Bohrerstandzeit sowie zu einer Verkürzung der
Lebensdauer der Maschine.
• Beim Bohrungsdurchbruch wirkt ein hohes Rückdreh-
moment auf Maschine und Bohrer. Halten Sie daher
die Maschine mit festem Griff und lassen Sie Vorsicht
walten, wenn der Bohrer im Begriff ist, aus dem Werk-
stück auszutreten.
• Ein festsitzender Bohrer lässt sich durch einfaches
Umschalten der Drehrichtung wieder herausdrehen.
Dabei sollten Sie aber die Maschine gut festhalten,
damit sie nicht ruckartig herausgestoßen wird.
• Spannen Sie kleine Werkstücke stets in einen
Schraubstock oder eine ähnliche Aufspannvorrichtung
ein.
Drehen Sie den Betriebsart-Umschalthebel zum Bohren
in Holz, Metall oder Kunststoff auf die Position des Sym-
bols m, um die Betriebsart “Bohren” zu verwenden.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Vertrags-
werkstätten oder Makita-Kundendienstzentren unter aus-
schließlicher Verwendung von Makita-
Originalersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Bohrer mit Hartmetallspitze
• Lochsäge
• Ausblaspipette
• Schutzbrille
• Schlüsselloses Bohrfutter 13
• Bohrfutterschlüssel
• Zusatzhandgriff
• Tiefenanschlag
• Plastikkoffer

15
Nur für europäische Länder
ENG102-2
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 95 dB (A)
Schalleistungspegel (LWA): 106 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen.
ENG203-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745-2-1:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsemission (ah, ID): 22 m/s2
Ungewissheit (K): 2 m/s2
ENG301-1
Arbeitsmodus: Bohren in Metall
Vibrationsemission (ah, D): 3 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-12
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine: Schlagbohrmaschine
Modell-Nr./ Typ: HP1620, HP1620F, HP1621, HP1621F
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entspre-
chen:
98/37/EG bis 28. Dezember 2009 und dann 2006/
42/EG ab 29. Dezember 2009
und gemäß den folgenden Standards oder standardisier-
ten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

16
ITALIANO (Istruzioni originali)
Visione generale
1 Interruttore
2 Bottone di blocco
3 Lampadina
4 Interruttore di inversione
5 Leva di cambio modalità di
funzionamento
6 Impugnatura laterale
7 Chiave portapunta
8Manicotto
9 Anello
10 Spessimetro
11 Base impugnatura
12 Soffietto
DATI TECNICI
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.
• Peso in base alla procedura EPTA 01/2003
Utilizzo previsto
Questo utensile è progettato per la foratura con percus-
sione dei laterizi, cemento e pietre, come pure per la
foratura senza percussione del legno, metallo, ceramica
e plastica.
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB003-4
SPECIFICHE REGOLE DI SICUREZZA
NON lasciare che la comodità o la familiarità d’uti-
lizzo con il prodotto (acquistata con l’uso ripetuto)
sostituisca la stretta osservanza delle norme di sicu-
rezza per i trapani a percussione. Se si usa questo
utensile elettrico in modo insicuro o sbagliato, c’è
pericolo di seri infortuni.
1. Usando il trapano a percussione, indossare le
protezioni per gli orecchi. L’esposizione al rumore
può causare la perdita dell’udito.
2. Usare il manico ausiliario, se è in dotazione
all’utensile.
La perdita di controllo può causare lesioni personali.
3. Tenere gli utensili elettrici per le superfici di
presa isolate quando si eseguono operazioni in
cui l’utensile da taglio potrebbe fare contatto
con fili elettrici nascosti o con il suo stesso cavo
di alimentazione. Se l’utensile da taglio entra in
contatto con un filo elettrico “sotto tensione” mette
“sotto tensione” le parti metalliche esposte dell’uten-
sile, dando una scossa all’operatore.
4. Accertarsi sempre di avere i piedi appoggiati sal-
damente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
5. Tenere saldamente l’utensile con entrambe le
mani.
6. Tenere le mani lontane dalle parti rotanti.
7. Non far funzionare l’utensile senza usarlo. Farlo
funzionare soltanto tenendolo in mano.
8. Non toccare la punta o il pezzo lavorato subito
dopo l’uso, perché potrebbero essere molto
calde e causare bruciature.
9. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitare l’inalazione o il contatto con la pelle.
Osservare le precauzioni del produttore del
materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
Modello HP1620/HP1620F/HP1621/HP1621F
Capacità
Cemento 16 mm
Acciaio 13 mm
Legno 30 mm
Velocità a vuoto (min-1 ) 0 – 2.800
Colpi al minuto 0 – 44.800
Lunghezza totale 303 mm
Peso netto 2,0 kg
Classe di sicurezza a/II

17
DESCRIZIONE DEL FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolare o di controllare
il suo funzionamento.
Funzionamento dell’interruttore (Fig. 1)
ATTENZIONE:
• Prima di collegare l’utensile alla presa di corrente, con-
trollare sempre che l’interruttore funzioni correttamente
e che torni sulla posizione “OFF” quando viene rila-
sciato.
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore. La velocità dell’utensile si aumenta aumentando
la pressione sull’interruttore. Rilasciare l’interruttore per
fermare l’utensile.
Per il funzionamento continuo, schiacciare l’interruttore e
spingere poi dentro il bottone di blocco.
Per fermare l’utensile dalla posizione di blocco, schiac-
ciare completamente l’interruttore e rilasciarlo.
Accensione delle lampadine (Fig. 2)
Modelli HP1620F, HP1621F
ATTENZIONE:
• Non guardare direttamente la luce o la fonte della luce.
Per accendere la lampadina, schiacciare l’interruttore.
Rilasciare l’interruttore per spegnerla.
NOTA:
• Usare un panno asciutto per togliere lo sporco dalla
lente della lampadina. Fare attenzione a non graffiare
la lente, perché si potrebbe causare la riduzione
dell’illuminazione.
• Per pulire la lente della lampadina non si devono mai
usare benzina o solventi, perché potrebbero danneg-
giarla.
Funzionamento dell’interruttore di inversione
(Fig. 3)
Questo utensile è dotato di un interruttore di inversione,
per cambiare la direzione di rotazione. Spostare l’inter-
ruttore di inversione sulla posizione D(lato A) per la
rotazione in senso orario, o sulla posizione E(lato B)
per la rotazione in senso antiorario.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
avviare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è fermato completamente. Se si cambia la
direzione di rotazione prima che l’utensile si sia fer-
mato, lo si potrebbe danneggiare.
• Se non è possibile schiacciare l’interruttore, controllare
se l’interruttore di inversione è posizionato completa-
mente su D(lato A) o su E(lato B).
Selezione della modalità di funzionamento (Fig. 4)
Questo utensile è dotato di una leva di cambio della
modalità di funzionamento. Per la rotazione con percus-
sione, spingere la leva di cambio modalità di funziona-
mento a destra (simbolo g). Per la rotazione soltanto,
spingere la leva di cambio modalità di funzionamento a
sinistra (simbolo m).
ATTENZIONE:
• Regolare sempre la ghiera di cambio modalità di fun-
zionamento completamente sulla posizione della
modalità desiderata. Se si fa funzionare l’utensile con
la leva posizionata su un punto intermedio tra i simboli
di modalità, lo si potrebbe danneggiare.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di un qualsiasi intervento
su di esso.
Installazione dell’impugnatura laterale
(manico ausiliario) (Fig. 5)
Usare sempre l’impugnatura laterale per garantire la
sicurezza del lavoro. Installare l’impugnatura laterale sul
cilindro dell’utensile.
Stringere poi l’impugnatura girandola in senso orario
sulla posizione desiderata. Essa può essere girata di
360° per essere fissata in qualsiasi posizione.
NOTA:
• L’impugnatura laterale non può essere girata di 360°
quando è installato il calibro di profondità.
Installazione o rimozione della punta trapano
Modelli HP1620, HP1620F (Fig. 6)
Per installare la punta, inserirla nel portapunta finché non
può andare più oltre. Stringere il portapunta a mano.
Inserire la chiave del portapunta in ciascuno dei tre fori e
stringere in senso orario. Stringere tutti e tre i fori unifor-
memente.
Per rimuovere la punta, girare la chiave del portapunta in
senso antiorario in un solo foro, e allentare poi il porta-
punta a mano.
Dopo aver usato la chiave del portapunta, rimetterla sulla
sua posizione originale.
Modelli HP1621, HP1621F (Fig. 7)
Tenere fermo l’anello e girare il manicotto in senso antio-
rario per aprire le ganasce del portapunta. Inserire la
punta nel portapunta finché non può andare più oltre.
Tenere saldamente l’anello e girare il manicotto in senso
orario per stringere il portapunta.
Per rimuovere la punta, tenere fermo l’anello e girare il
manicotto in senso antiorario.
Spessimetro (Fig. 8)
Lo spessimetro è comodo per la foratura a profondità uni-
formi. Allentare l’impugnatura laterale e inserire lo spes-
simetro nel foro sulla base dell’impugnatura laterale.
Regolare lo spessimetro alla profondità desiderata e
stringere l’impugnatura laterale.
NOTA:
• Lo spessimetro non può essere usato sulla posizione
in cui urta contro il corpo dell’utensile.

18
FUNZIONAMENTO
Operazione di foratura con percussione
ATTENZIONE:
• Sull’interruttore/punta viene esercitata una grandissima
e improvvisa forza torcente quando la punta fuoriesce
dal foro, quando il foro diventa intasato di trucioli o di
scorie o quando la punta incontra le barre di rinforzo
dentro il cemento. Usare sempre l’impugnatura laterale
(accessorio opzionale) e mantenere fermo l’utensile
con entrambi l’impugnatura laterale e il manico
dell’interruttore durante il lavoro. In caso contrario, si
potrebbe perdere il controllo dell’utensile con pericolo
di lesioni gravi.
Per forare il cemento, granito, mattonelle, ecc., spingere
la leva di cambio modalità di funzionamento sulla posi-
zione del simbolo gper usare la modalità di “rotazione
con percussione”.
Usare una punta al carburo di tungsteno.
Posizionare la punta sul punto da forare desiderato e
schiacciare poi l’interruttore. Non forzare l’utensile. Una
pressione leggera produce i risultati migliori. Mantenere
l’utensile in posizione per evitare che scivoli via dal foro.
Non applicare una pressione maggiore se la punta
rimane intasata con trucioli o scorie. Fare invece girare
l’utensile a vuoto e rimuovere poi parzialmente la punta
dal foro. Ripetendo questa operazione diverse volte si
pulisce il foro e si può continuare con la normale foratura.
Soffietto (accessorio opzionale) (Fig. 9)
Dopo la foratura, usare il soffietto per togliere la polvere
dal foro.
Operazione di foratura
Per forare il legno, metallo o materiali di plastica, spin-
gere la leva di cambio modalità di funzionamento sulla
posizione del simbolo mper usare la modalità di “rota-
zione soltanto”.
Foratura del legno
Per la foratura del legno si ottengono i risultati migliori
con le punte dotate della vite guida. La vite guida facilita
la foratura attirando la punta nel pezzo.
Foratura del metallo
Per evitare che la punta scivoli quando si comincia il foro,
praticare una tacca con un punzone e un martello sul
punto da forare. Mettere la punta sulla tacca e comin-
ciare a forare.
Usare un lubrificante da taglio per la foratura dei metalli.
Le eccezioni sono il ferro e l’ottone, che vanno forati a
secco.
ATTENZIONE:
• Una pressione eccessiva sull’utensile non accelera la
foratura. Al contrario, tale pressione eccessiva serve
soltanto a danneggiare la punta, a ridurre le prestazioni
dell’utensile e ad accorciarne la vita di servizio.
• Sull’utensile/punta viene esercitata una grandissima
forza quando fuoriesce dal foro. Tenere saldamente
l'utensile e fare attenzione quando la punta comincia a
fuoriuscire dal pezzo.
• La punta incastrata può essere rimossa posizionando
semplicemente l’interruttore di inversione sulla posi-
zione di rotazione inversa per liberare l’utensile. Si
deve però tenere saldamente l’utensile per evitare che
si liberi improvvisamente.
• Fissare sempre i piccoli pezzi con una morsa od altro
dispositivo simile.
Per forare il legno, metallo o materiali di plastica, posizio-
nare la leva di cambio modalità di funzionamento sul sim-
bolo mper usare la modalità di “rotazione soltanto”.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di eseguire l’ispezione o
la manutenzione.
Per la sicurezza, l’affidabilità e le riparazioni del prodotto,
l’ispezione o la riparazione delle spazzole di carbone
deve essere eseguita da un Centro Assistenza Makita
autorizzato con ricambi Makita originali.
ACCESSORI
ATTENZIONE:
• Per l’utensile specificato in questo manuale, si consi-
gliano questi accessori o ricambi. L’utilizzo di altri
accessori o ricambi può costituire un pericolo. Usare
soltanto gli accessori o ricambi specificati per il loro uti-
lizzo.
Per maggiori dettagli e l’assistenza, rivolgersi al Centro
Assistenza Makita locale.
• Punta al carburo di tungsteno
• Seghetti per fori
• Soffietto
• Occhiali di protezione
• Mandrino trapano senza chiave 13
• Chiave portapunta
• Gruppo impugnatura
• Spessimetro
• Valigetta di plastica
Modello per l’Europa soltanto
ENG102-2
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN60745:
Livello pressione sonora (LpA): 95 dB (A)
Livello potenza sonora (LWA): 106 dB (A)
Incertezza (K): 3 dB (A)
Indossare i paraorecchi.
ENG203-1
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN60745-2-1:
Modalità operativa: Foratura a impulsi del cemento
Emissione di vibrazione (ah, ID): 22 m/s2
Incertezza (K): 2 m/s2
ENG301-1
Modalità operativa: Foratura del metallo
Emissione di vibrazione (ah, D): 3 m/s2
Incertezza (K): 1,5 m/s2

19
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e
può essere usato per paragonare un utensile con un
altro.
• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare
dell’esposizione.
AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di emis-
sione dichiarato a seconda dei modi in cui viene usato
l’utensile.
• Identificare le misure di sicurezza per la protezione
dell’operatore basate sulla stima dell’esposizione nelle
condizioni reali d’utilizzo (tenendo presente tutte le
parti del ciclo operativo, come le volte in cui l’utensile
viene spento e quando gira a vuoto, oltre al tempo di
funzionamento).
ENH101-12
Dichiarazione CE di conformità
Noi della Makita Corporation, come produttori
responsabili, dichiariamo che le macchine Makita
seguenti:
Designazione della macchina: Trapano a percussione
Modello No./Tipo: HP1620, HP1620F, HP1621, HP1621F
sono una produzione di serie e
conformi alle direttive europee seguenti:
98/37/CE fino al 28 dicembre 2009 e poi 2006/42/
CE dal 29 dicembre 2009
E sono fabbricate conformemente ai seguenti standard o
documenti standardizzati:
EN60745
La documentazione tecnica è tenuta dal nostro rappre-
sentante autorizzato in Europa, che è:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30 gennaio 2009
Tomoyasu Kato
Amministratore
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

20
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1 Trekschakelaar
2 Vastzetknop
3Lamp
4 Omkeerschakelaar
5 Werking-keuzeknop
6 Zijhandgreep
7 Boorkopsleutel
8Bus
9Ring
10 Dieptemaat
11 Handgreepvoet
12 Blaasbalgje
TECHNISCHE GEGEVENS
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens kunnen van land tot land ver-
schillen.
• Gewicht volgens de EPTA-procedure 01/2003
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het slagboren in bak-
steen, beton en steen, en ook voor het gewoon boren in
hout, metaal, keramisch materiaal en plastic.
Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op
een stroombron van hetzelfde voltage als aangegeven op
de naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. Het gereedschap is dubbel-geïsoleerd
volgens de Europese standaard en kan derhalve ook op
een niet-geaard stopcontact worden aangesloten.
GEA010-1
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidswaar-
schuwingen en alle instructies. Het niet volgen van de
waarschuwingen en instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
GEB003-4
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
Laat u NIET misleiden door een vals gevoel van com-
fort en bekendheid met het gereedschap (na veelvul-
dig gebruik) en neem alle veiligheidsvoorschriften
van de slagschroevendraaier/boorhamer altijd strikt
in acht. Bij onveilig of verkeerd gebruik van het elek-
trisch gereedschap, bestaat de kans op ernstig per-
soonlijk letsel.
1. Draag oorbeschermers tijdens het slagboren.
Blootstelling aan het lawaai kan gehoorverlies ver-
oorzaken.
2. Gebruik de hulphandgreep/hulphandgrepen, als
deze bij het gereedschap werden geleverd.
Verlies van controle over het gereedschap kan per-
soonlijke verwonding tot gevolg hebben.
3. Houd elektrisch gereedschap vast aan het geïso-
leerde oppervlak van de handgrepen wanneer u
werkt op plaatsen waar het slijpaccessoire met
verborgen bedrading of zijn eigen snoer in aanra-
king kan komen.
Wanneer het booraccessoire in
aanraking komen met onder spanning staande dra-
den, zullen de niet-geïsoleerde metalen delen van het
gereedschap onder spanning komen te staan zodat
de gebruiker een elektrische schok kan krijgen.
4. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er zich niemand beneden u bevindt
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
5. Houd het gereedschap stevig vast met beide
handen.
6. Houd uw handen uit de buurt van draaiende
onderdelen.
7. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
8. Raak de boor of het werkstuk niet aan onmiddel-
lijk na het gebruik. Deze kunnen erg heet zijn en
brandwonden veroorzaken.
9. Sommige materialen bevatten chemische stoffen
die vergiftig kunnen zijn. Vermijd inademing van
stof en contact met de huid. Volg de veiligheids-
instructies van de leverancier van het materiaal.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het niet naleven van de vei-
ligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
Model HP1620/HP1620F/HP1621/HP1621F
Capaciteiten
Beton 16 mm
Staal 13 mm
Hout 30 mm
Nullasttoerental (min–1 )0–2800
Aantal slagen/minuut 0 – 44 800
Totale lengte 303 mm
Netto gewicht 2,0 kg
Veiligheidsklasse a/II
