Makita DGA450 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Angle Grinder
Meuleuse angulaire sans fil
Esmeriladora Angular Inalámbrica
DGA450
DGA452
007214

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model DGA450 DGA452
Wheel diameter 115 mm (4-1/2")
Spindle thread 5/8"
No load speed (RPM) 11,000 /min 10,000 /min (11,000 /min in Mexico)
Overall length 317 mm (12-1/2")
Net weight 2.2 kg (4.8 lbs) 2.0 kg (4.4 lbs) 2.3 kg (5.0 lbs)
Rated voltage D.C. 14.4 V D.C. 18 V
Standard battery cartridge BL1430 / BL1440 BL1815N /
BL1820
BL1830 / BL1840 /
BL1850
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk
of electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.

3
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts.
Loose clothes, jewellery
or long hair can be caught in moving parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is dangerous
and must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use.
Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery
may cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
USB063-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to grinder safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious personal injury.
1. Always use proper guard with grinding wheel. A
guard protects operator from broken wheel fragments.
2. Accessories must be rated for at least the
speed recommended on the tool warning label.
Wheels and other accessories running over rated
speed can fly apart and cause injury.
3. Hold tool by insulated gripping surfaces when
performing an operation where the cutting
tool may contact hidden wiring. Contact with a
"live" wire will make exposed metal parts of the
tool "live" and shock the operator.
4. When using depressed center grinding
wheels, be sure to use only fiberglass-
reinforced wheels.
5.
Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
6. Check the wheel carefully for cracks or
damage before operation. Replace cracked or
damaged wheel immediately. Run the tool
(with guard) at no load for about a minute,
holding tool away from others. If wheel is
flawed, it will likely separate during this test.
7. Use only flanges specified for this tool.
8. Be careful not to damage the spindle, the
flange (especially the installing surface) or the
lock nut. Damage to these parts could result
in wheel breakage.

4
9. NEVER use tool with wood cutting blades or
other sawblades. Such blades when used on a
grinder frequently kick and cause loss of
control leading to personal injury.
10. Hold the tool firmly.
11. Keep hands away from rotating parts.
12. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
13. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.
14. Use the specified surface of the wheel to
perform the grinding.
15. Watch out for flying sparks. Hold the tool so
that sparks fly away from you and other
persons or flammable materials.
16. Do not leave the tool running. Operate the tool
only when hand-held.
17. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
18. ALWAYS wear proper apparel including long
sleeve shirts, leather gloves and shop aprons
to protect skin from contact with hot
grindings.
19. Use of this tool to grind or sand some
products, paints and wood could expose user
to dust containing hazardous substances. Use
appropriate respiratory protection.
20. NEVER USE Stone Cup type wheels with this
grinder. This grinder is not designed for these
types of wheels and the use of such a product
may result in serious personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD301-4
Symbols
The followings show the symbols used for tool.
･volts
･direct current
･rated speed
･no load speed
･revolutions or reciprocation per minute
ENC007-8
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the battery
cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4.
Charge the battery cartridge once in every six
months if you do not use it for a long period of time.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

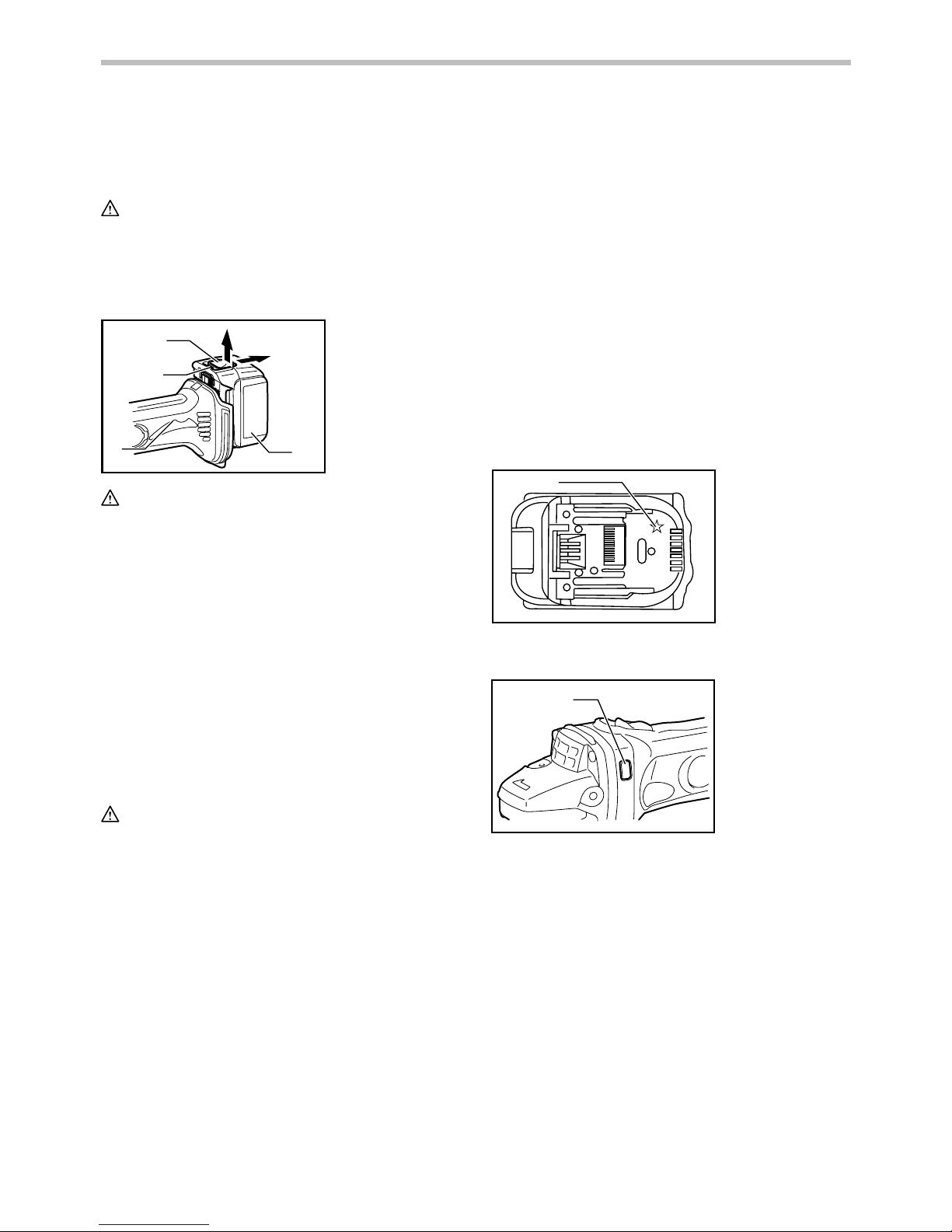

Installing or removing battery cartridge
1
2
3
013993
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system
The tool is equipped with a battery protection system.
This system automatically cuts off power to the motor to
extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, turn the tool off and stop the
application that caused the tool to become
overloaded. Then turn the tool on to restart.
If the tool does not start, the battery is
overheated. In this situation, let the battery
cool before turning the tool on again.
• Low battery voltage:
The remaining battery capacity is too low
and the tool will not operate. In this situation,
remove and recharge the battery.
NOTE:
The overheat protection works only with a battery
cartridge with a star mark.
1
012128
Indication lamp with multi function
1
007224
Indication lamps are located in two positions.
When the battery cartridge is inserted on the tool with
the slide switch positioned in the "O (OFF)", the
indication lamp flickers quickly for approximately one
second. If it does not flicker so, the battery cartridge or
indication lamp may be broken.
−Overload protection
−When the tool becomes overloaded, the
indication lamp lights up. When the load on
the tool is reduced, the lamp goes out.
−If the tool continues to be overloaded and the
indication lamp continues to light up for
approximately two seconds, the tool stops.
This prevents the motor and its related parts
from being damaged.
−In this situation, move the slide switch to the
"O (OFF)" position once. And then move it to
the "I (ON)" position again to restart.
1. Star marking
1. Indication lamp
1. Button
2. Red indicator
3. Battery cartridge

6
−Battery cartridge replacing signal
−When the remaining battery capacity is low,
the indicator lamp lights up during operation
earlier than that of high battery capacity.
−Accidental re-start preventive function
−Even if the battery cartridge is inserted on the
tool with the slide switch in the "I (ON)" position,
the tool does not start. In this situation, the lamp
flickers slowly. It indicates that the accidental re-
start preventive function is at work.
−To start the tool, first slide the slide switch
toward the "O (OFF)" position and then slide
it toward the "I (ON)" position.
Shaft lock
1
007216
CAUTION:
• Never actuate the shaft lock when the spindle is
moving. The tool may be damaged.
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
Switch action
1
007217
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the slide switch actuates
properly and returns to the "OFF" position when
the rear of the slide switch is depressed.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
To start the tool, slide the slide switch toward the "I
(ON)" position. For continuous operation, press the front
of the slide switch to lock it.
To stop the tool, press the rear of the slide switch, then
slide it toward the "O (OFF)" position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing side grip (handle)
007225
CAUTION:
• Always be sure that the side grip is installed
securely before operation.
Screw the side grip securely on the position of the tool
as shown in the figure.
Installing or removing wheel guard
1
2
3
007218
WARNING:
• When using a depressed center grinding
wheel/Multi-disc, flex wheel, wire wheel brush, cut-
off wheel or diamond wheel, the wheel guard must
be fitted on the tool so that the closed side of the
guard always points toward the operator.
Mount the wheel guard with the protrusion on the wheel
guard band aligned with the notch on the bearing box.
Then rotate the wheel guard around 180 degrees. Be
sure to tighten the screw securely.
To remove wheel guard, follow the installation
procedure in reverse.
1. Wheel guard
2. Bearing box
3. Screw
1. Slide switch
1. Shaft lock

7

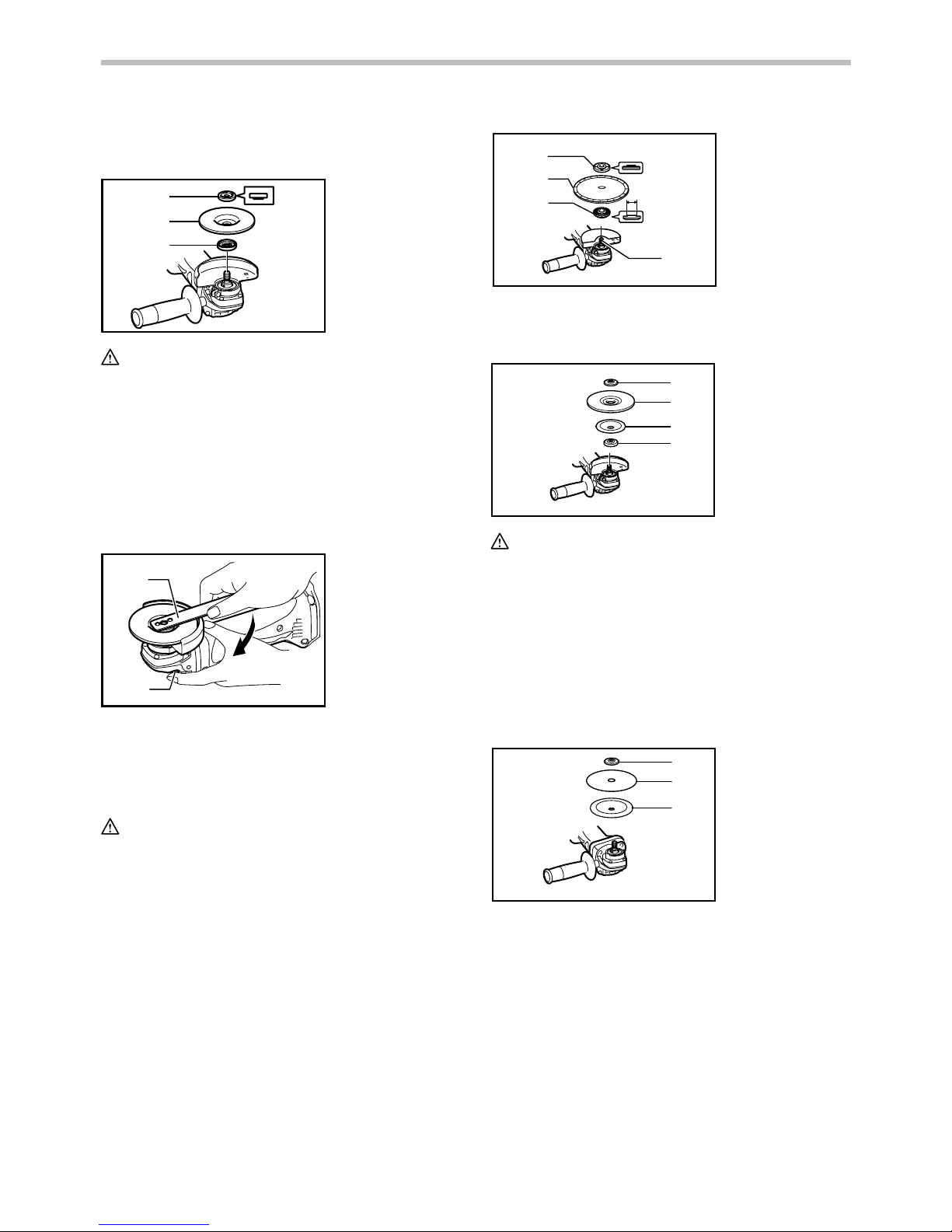

Installing or removing depressed center
grinding wheel/Multi-disc
1
2
3
007219
WARNING:
• Always use supplied guard when depressed
center grinding wheel/Multi-disc is on tool. Wheel
can shatter during use and guard helps to reduce
chances of personal injury.
Mount the inner flange onto the spindle. Fit the wheel/disc
on the inner flange and screw the lock nut onto the spindle.
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
1
2
007220
To remove the wheel, follow the installation procedure in
reverse.

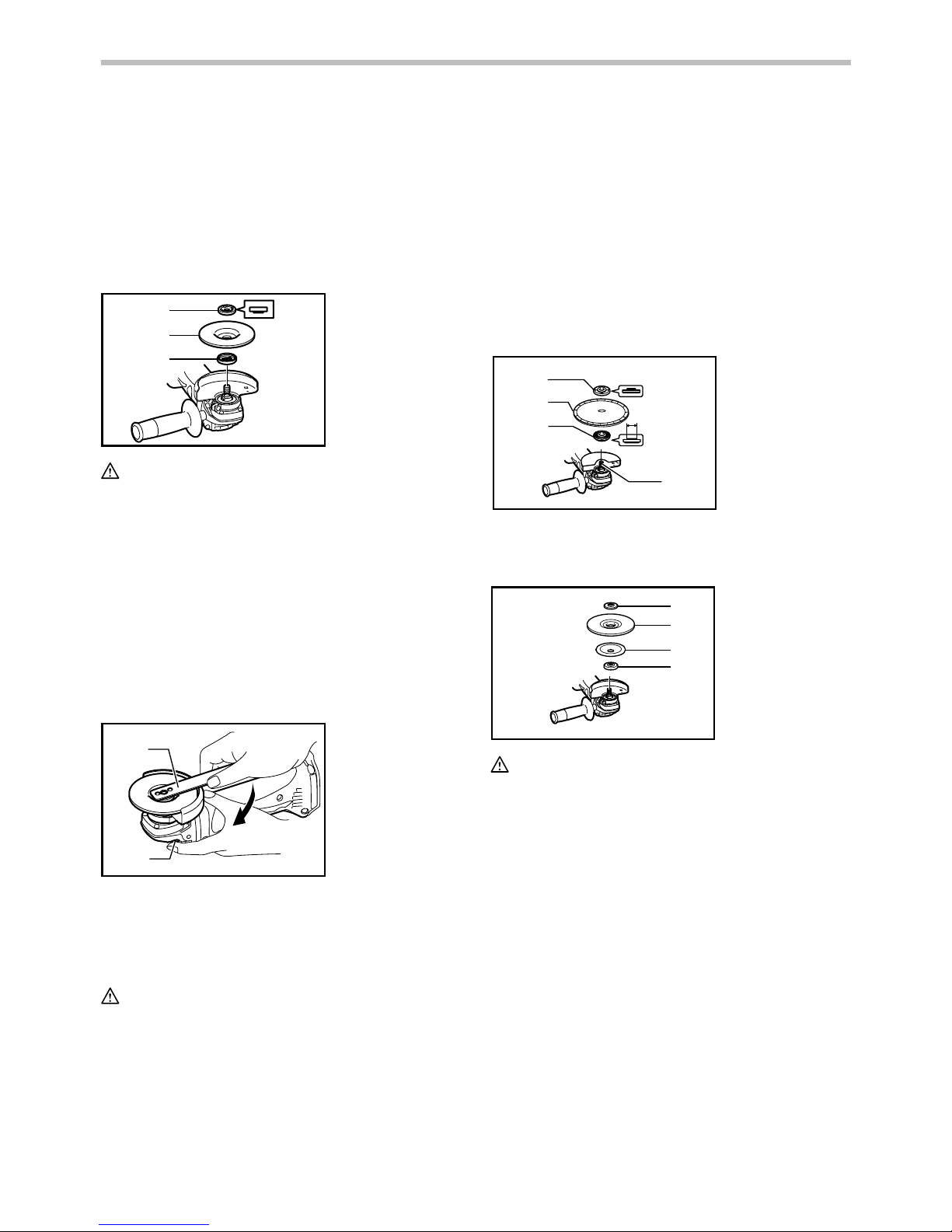

Installing or removing diamond wheel
(optional accessory)
CAUTION:
• Always install the wheel guard before installing the
diamond wheel.
• When mounting the wheel ensure that the arrow
(indicating the direction of rotation) on the wheel is
pointing in the same direction as the arrow for
rotation provided on the tool.
Mount the inner flange onto the spindle so that the side
of the inner flange with the 7/8" diameter protrusion
faces the diamond wheel. Place the diamond wheel
onto the inner flange making sure the protrusion fits into
the arbor of the wheel. Use the lock nut to secure the
wheel by placing it on the spindle so that the flat side
faces the wheel and screw the lock nut onto the spindle.
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
7/8"
1
2
3
4
011576
Installing or removing flex wheel
(optional accessory)
1
2
3
4
007241
WARNING:
• Always use supplied guard when flex wheel is on
tool. Wheel can shatter during use and guard
helps to reduce chances of personal injury.
Follow instructions for depressed center grinding
wheel/Multi-disc but also use plastic pad over wheel.
See order of assembly on accessories page in this
manual.
Installing or removing abrasive disc
(optional accessory)
1
3
2
007240
NOTE:
• Use sander accessories specified in this manual.
These must be purchased separately.
Mount the rubber pad onto the spindle. Fit the disc on
the rubber pad and screw the lock nut onto the spindle.
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
To remove the disc, follow the installation procedure in
reverse.
1. Lock nut
2. Abrasive disc
3. Rubber pad
1. Lock nut
2. Flex wheel
3. Plastic pad
4. Inner flange
1. Lock nut
2. Diamond wheel
3. Inner flange
4. Spindle
1. Lock nut wrench
2. Shaft lock
1. Lock nut
2. Depressed
center grinding
wheel/Multi-disc
3. Inner flange

8
OPERATION
WARNING:
• It should never be necessary to force the tool. The
weight of the tool applies adequate pressure.
Forcing and excessive pressure could cause
dangerous wheel breakage.
• ALWAYS replace wheel if tool is dropped while
grinding.
• NEVER bang or hit grinding disc or wheel onto
work.
• Avoid bouncing and snagging the wheel,
especially when working corners, sharp edges etc.
This can cause loss of control and kickback.
• NEVER use tool with wood cutting blades and
other sawblades. Such blades when used on a
grinder frequently kick and cause loss of control
leading to personal injury.
CAUTION:
• Make the depth of a single cut up to 5 mm. Adjust
pressure on the tool so that the tool does not slow
down during the operation.
• After operation, always switch off the tool and wait
until the wheel has come to a complete stop
before putting the tool down.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.

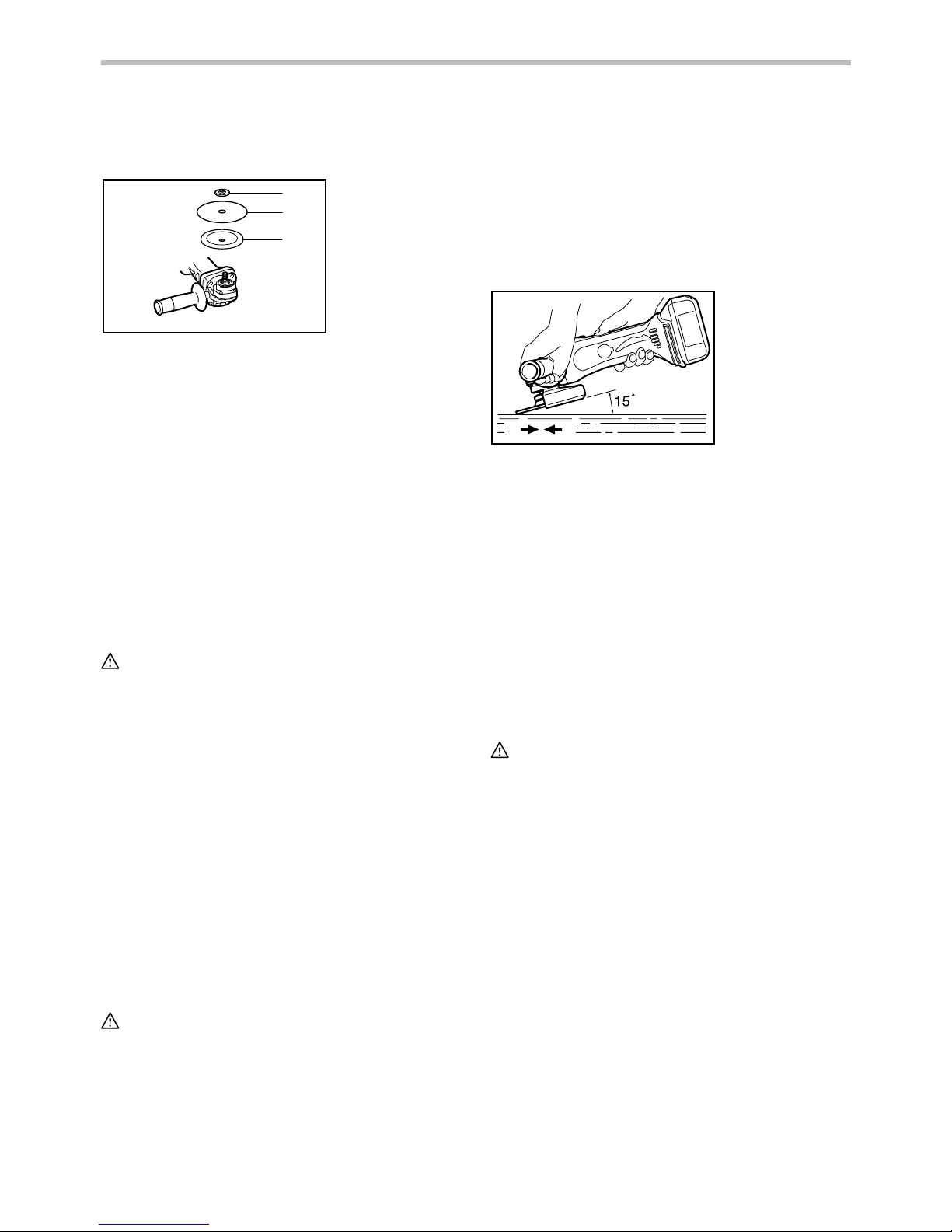

Grinding and sanding operation
AB
007221
ALWAYS hold the tool firmly with one hand on housing
and the other on the side handle. Turn the tool on and
then apply the wheel or disc to the workpiece.
In general, keep the edge of the wheel or disc at an
angle of about 15 degrees to the workpiece surface.
During the break-in period with a new wheel, do not
work the grinder in the B direction or it will cut into the
workpiece. Once the edge of the wheel has been
rounded off by use, the wheel may be worked in both A
and B direction.
Operation with diamond wheel
(optional accessory)
CAUTION:
• Do not "jam" the wheel or apply excessive
pressure. Do not attempt to make an excessive
depth of cut. Overstressing the wheel increases
the loading and susceptibility to twisting or binding
of the wheel in the cut and the possibility of
kickback, wheel breakage and overheating of the
motor may occur.
• Do not start the cutting operation in the workpiece.
Let the wheel reach full speed and carefully enter
into the cut moving the tool forward over the
workpiece surface. The wheel may bind, walk up
or kickback if the power tool is started in the
workpiece.
• A diamond wheel shall be operated perpendicular
to the material being cut.
Operation with wire cup brush
(optional accessory)
1
007242
CAUTION:
• Check operation of brush by running tool with no
load, insuring that no one is in front of or in line
with brush.
• Do not use brush that is damaged, or which is out
of balance. Use of damaged brush could increase
potential for injury from contact with broken brush
wires.
Remove the battery cartridge from the tool and place it
upside down allowing easy access to spindle. Remove
any accessories on spindle. Thread wire cup brush onto
spindle and tighten with supplied wrench. When using
brush, avoid applying too much pressure which causes
over bending of wires, leading to premature breakage.
1. Wire cup brush

9
Operation with wire wheel brush
(optional accessory)
1
007243
CAUTION:
• Check operation of wire wheel brush by running
tool with no load, insuring that no one is in front of
or in line with the wire wheel brush.
• Do not use wire wheel brush that is damaged, or
which is out of balance. Use of damaged wire
wheel brush could increase potential for injury
from contact with broken wires.
• ALWAYS use guard with wire wheel brushes,
assuring diameter of wheel fits inside guard.
Wheel can shatter during use and guard helps to
reduce chances of personal injury.
Remove the battery cartridge from the tool and place it
upside down allowing easy access to spindle. Remove
any accessories on spindle. Thread wire wheel brush
onto spindle and tighten with the wrenches.
When using wire wheel brush, avoid applying too much
pressure which causes over bending of wires, leading to
premature breakage.
Operation with abrasive cut-off wheel
1
2
3
4
007244
WARNING:
• When using an abrasive cut-off wheel, be sure to
use only the special wheel guard designed for use
with cut-off wheels.
• NEVER use cut-off wheel for side grinding.
• Do not "jam" the wheel or apply excessive pressure.
Do not attempt to make an excessive depth of cut.
Overstressing the wheel increases the loading and
susceptibility to twisting or binding of the wheel in
the cut and the possibility of kickback, wheel
breakage and overheating of the motor may occur.
• Do not start the cutting operation in the workpiece.
Let the wheel reach full speed and carefully enter
into the cut moving the tool forward over the
workpiece surface. The wheel may bind, walk up
or kickback if the power tool is started in the
workpiece.
• During cutting operations, never change the angle
of the wheel. Placing side pressure on the cut-off
wheel (as in grinding) will cause the wheel to crack
and break, causing serious personal injury.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
1
2
007222
The tool and its air vents have to be kept clean.
Regularly clean the tool's air vents or whenever the
vents start to become obstructed.
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Insert the top end of slotted bit screwdriver into the
notch in the tool and remove the holder cap cover by
lifting it up.
1. Limit mark
1. Exhaust vent
2. Inhalation vent
1. Lock nut
2. Abrasive cut-off
wheel
3. Inner flange
4. Wheel guard for
cut-off wheel
1. Wire wheel
brush

10
12
007226
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
1
2
007223
Reinstall the holder cap cover on the tool.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
• Your tool is supplied with a guard for use with a
depressed center grinding wheel, multi-disc,
diamond wheel, flex wheel and wire wheel brush.
A cut-off wheel can also be used with an optional
guard. If you decide to use your Makita grinder
with approved accessories which you purchase
from your Makita distributor or factory service
center, be sure to obtain and use all necessary
fasteners and guards as recommended in this
manual. Your failure to do so could result in
personal injury to you and others.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Makita genuine battery and charger
1. Brush holder
cap
2. Screwdriver
1. Holder cap
cover
2. Screwdriver

11
2
3
5
22
11
12 13
414
5
33
5
6
7
8
9
10
1
Grip 36
Wheel gurad
Inner flange 45
4-1/2" Depressed center grinding wheel/4-1/2" Multi-disc
Lock nut 5/8-45
N/A
N/A
Rubber pad 100
Abrasive disc
Sanding lock nut 5/8-48
Wire wheel brush
Wire cup brush
Wheel guard (For cut-off wheel)
Cut-off wheel / 4-1/2"Diamond wheel
Lock nut wrench 28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
-
011577
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

12
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

13
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle DGA450 DGA452
Diamètre de la meule 115 mm (4-1/2")
Filetage de l'arbre 5/8"
Vitesse à vide (RPM) 11 000 /min 10 000 /min (11 000 /min au Mexique)
Longueur totale 317 mm (12-1/2")
Poids net 2,2 kg (4,8 lbs) 2,0 kg (4,4 lbs) 2,3 kg (5,0 lbs)
Tension nominale C.C. 14,4 V C.C. 18 V
Batterie standard BL1430 / BL1440 BL1815N /
BL1820
BL1830 / BL1840 /
BL1850
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises
en garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.

14
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament.
Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur soit en position d'arrêt
avant de brancher l'outil à la prise électrique
et/ou au bloc-piles, avant de prendre ou de
transporter l’outil. Vous ouvrez la porte aux
accidents si vous transportez les outils
électriques avec le doigt sur l’interrupteur ou si
vous les branchez alors que l’interrupteur est en
position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les
risques liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a
été conçu, il effectuera un travail de meilleure
qualité et de façon plus sécuritaire.
18.
N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt.
Un outil électrique dont
l'interrupteur est défectueux représente un danger et
doit être réparé.
19.
Débranchez la fiche de la source d'alimentation
et/ou retirez le bloc-piles de l'outil électrique
avant d'effectuer tout réglage, de changer un
accessoire ou de ranger l'outil électrique.
De
telles mesures préventives réduisent les risques de
démarrage accidentel de l'outil électrique.
20. Après l'utilisation d'un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l'utiliser si elle n'est pas familiarisée avec
l'outil électrique ou les présentes instructions
d'utilisation.
Les outils électriques représentent un
danger entre les mains de personnes qui n'en
connaissent pas le mode d'utilisation.
21.
Veillez à l’entretien des outils électriques. Assurez-
vous que les pièces mobiles ne sont pas
désalignées ou coincées, qu’aucune pièce n’est
cassée et que l’outil électrique n’a subi aucun
dommage affectant son bon fonctionnement. Le
cas échéant, faites réparer l'outil électrique avant
de l'utiliser.
De nombreux accidents sont causés par
des outils électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera
plus facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de bloc-
piles comporte un risque d'incendie lorsqu'il est
utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le bloc-
piles conçu spécifiquement pour cet outil. Il y
a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.

15
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des
irritations ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
USB063-2
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la
meuleuse. L'utilisation non sécuritaire ou incorrecte
de cet outil comporte un risque de blessure grave.
1. Utilisez toujours un protecteur de meule
approprié. Le protecteur arrête les éclats en cas
de bris de la meule.
2. Les accessoires utilisés doivent être conçus
pour être utilisés au moins à la vitesse
recommandée sur l'étiquette d'avertissement
de l'outil. Toute meule ou tout accessoire utilisé
à une vitesse supérieure à sa capacité risque de
voler en éclats et de causer des blessures.
3. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l'outil de coupe
pourrait venir en contact avec un câblage
dissimulé. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil transmettraient un choc
électrique à l'utilisateur.
4. Lors de l'utilisation des meules à moyeu
déporté, assurez-vous d'utiliser
exclusivement des meules renforcées de fibre
de verre.
5. Portez toujours des lunettes de sécurité ou
des lunettes à coques. Les lunettes ordinaires
et les lunettes de soleil ne sont PAS des
lunettes de sécurité.
6.
Avant l'utilisation, vérifiez toujours
soigneusement l'absence de fissures ou de
dommages sur la meule. Remplacez
immédiatement toute meule fissurée ou
endommagée. Faites tourner l'outil à vide (avec
son protecteur) pendant environ 1 minute, en le
maintenant à l'écart de toute personne présente.
Si la meule est défectueuse, elle se détachera
probablement pendant ce test.
7. Utilisez exclusivement les flasques spécifiés
pour cet outil.
8. Prenez garde d'endommager l'axe, le flasque
(tout particulièrement sa surface de pose) ou
le contre-écrou. La meule risque de casser si
ces pièces sont endommagées.
9. NE JAMAIS utiliser cet outil avec des lames à
bois ou autres lames de scie. Les lames de ce
type sautent fréquemment lorsqu'elles sont
utilisées sur une meuleuse et risquent
d'entraîner une perte de maîtrise pouvant
causer des blessures.
10. Tenez l'outil fermement.
11. Gardez les mains éloignées des pièces en
rotation.
12. Assurez-vous que la meule n'entre pas en
contact avec la pièce avant de mettre l'outil
sous tension.
13. Avant d'utiliser l'outil sur la pièce elle-même,
laissez-le tourner un instant. Soyez attentif à
toute vibration ou sautillement pouvant
indiquer que la meule n'est pas bien installée
ou qu'elle est mal équilibrée.
14. Utilisez la face spécifiée de la meule pour
meuler.
15. Prenez garde aux étincelles qui jaillissent.
Tenez l'outil de sorte que les étincelles ne
jaillissent pas vers vous, vers une personne
présente ou vers un matériau inflammable.
16. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
17. Ne touchez pas la pièce immédiatement après
l'utilisation ; elle peut être très chaude et
brûler votre peau.
18.
Portez TOUJOURS des vêtements adéquats pour
protéger la peau du contact avec des pièces
meulées encore chaudes, ces vêtements
incluant les chandails à manches longues, les
gants de cuir et les tabliers de travail.
19. L'utilisation de cet outil pour meuler ou
poncer certains produits, les surfaces peintes
et le bois peut exposer l'utilisateur à des
poussières qui contiennent des substances
dangereuses. Veuillez porter une protection
des voies respiratoires adéquate.

16
20. N'UTILISEZ JAMAIS de meule boisseau pour
pierre avec cet outil. Cette meuleuse n'est pas
conçue pour ce type de meules, et l'utilisation
d'un tel produit pourrait provoquer des blessures
graves.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD301-4
Symboles
Les symboles utilisés pour l'outil sont indiqués ci-
dessous.
･volts
･courant continu
･vitesse nominale
･vitesse à vide
･tours ou alternances par minute
ENC007-8
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-
les à l'eau claire et consultez immédiatement
un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-
la refroidir avant de la recharger.
4. Rechargez la batterie tous les six mois si
l'appareil n'est pas utilisé pendant de longues
périodes.

17
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant de l'ajuster ou
de vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
013993
ATTENTION:
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Tenez fermement l'outil et la batterie lors de
l'installation ou du retrait de cette dernière.
Sinon, l'outil et la batterie pourraient vous glisser
des mains, ce qui risque d'endommager l'outil et la
batterie, ou encore de provoquer des blessures.
Pour retirer la batterie, faites-la glisser de l'outil tout en
faisant glisser le bouton se trouvant à l'avant.
Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la batterie en
place. Insérez-la à fond jusqu'à ce que vous entendiez
un clic. Si vous pouvez voir l'indicateur rouge situé sur
le dessus du bouton, la batterie n'est pas complètement
verrouillée.
ATTENTION:
• Installez toujours la batterie à fond jusqu’à ce que
vous ne puissiez plus voir l’indicateur rouge. Dans
le cas contraire, elle pourrait tomber de l'outil et
entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si la
batterie ne glisse pas facilement, c'est qu'elle n'est
pas insérée correctement.
Système de protection de la batterie
L'outil est équipé d'un système de protection de la
batterie. Ce système coupe automatiquement
l'alimentation du moteur pour augmenter la durée de vie
de la batterie.
L'outil s'arrête automatiquement pendant l'utilisation
lorsque l'outil et/ou la batterie sont dans l'une des
situations suivantes :
• En surcharge :
L'outil est utilisé d'une manière entraînant une
consommation anormale de courant.
Si une telle situation se présente, mettez l’outil
hors tension et cessez l’application ayant
provoqué la surcharge de l’outil. Mettez ensuite
l’outil en position de marche pour le redémarrer.
Si l’outil ne démarre pas, il y a surchauffe de
la batterie. Si tel est le cas, laissez la batterie
refroidir avant de remettre l’outil en marche.
• Tension de la batterie faible :
La capacité restante de la batterie est trop faible
pour que l'outil puisse fonctionner. Dans cette
situation, retirez et rechargez la batterie.
NOTE:
La protection de surchauffe fonctionne uniquement avec
les batteries comportant un repère en forme d'étoile.
1
012128
Témoin d'indication à fonctions multiples
1
007224
Les témoins d'indication se trouvent en deux positions.
Lorsque la batterie est insérée dans l’outil et que
l'interrupteur à glissière est positionné sur « O (arrêt) »,
le témoin d’indication clignote rapidement pendant
environ une seconde. S’il ne clignote pas, la batterie ou
le témoin d’indication même peut être hors service.
−Dispositif de protection contre la surcharge
−Lorsque l’outil commence à être soumis à une
surcharge, le témoin d’indication s’allume. Le
témoin s’éteint lorsque la charge diminue.
−Si l'outil demeure soumis à une surcharge et
que le témoin d'indication demeure allumé
pendant environ deux secondes, l'outil
s'arrête. Cela permet d'éviter que le moteur
et les pièces qui lui sont liées ne subissent
des dommages.
1. Étoile
1. Voyant lumineux
1. Bouton
2. Indicateur rouge
3. Batterie

18
−Si cela se produit, déplacez l'interrupteur à
glissière sur la position « O (arrêt) » une fois.
Ramenez-le ensuite sur la position « I
(marche) » pour redémarrer.
−Signal de remplacement de la batterie
−Lorsque la charge restante de la batterie est
faible, le témoin indicateur s'allume pendant
le fonctionnement plus tôt que lorsque la
charge est élevée.
−Fonction de prévention du redémarrage
accidentel
−L'outil ne démarre pas même si la batterie y
est insérée et que l'interrupteur à glissière se
trouve en position « I (marche) ». Le témoin
clignote alors lentement. Cela indique que la
fonction de prévention du redémarrage
accidentel est activée.
−Pour mettre l'outil en marche, glissez d'abord
l'interrupteur à glissière vers la position "O"
(arrêt) puis glissez-le vers la position "I"
(marche).
Blocage de l'arbre
1
007216
ATTENTION:
• N'activez jamais le blocage de l'arbre alors que
l'arbre bouge. Vous pourriez endommager l'outil.
Appuyez sur le blocage de l'arbre pour empêcher l'arbre
de tourner lors de l'installation ou du retrait des
accessoires.
Interrupteur
1
007217
ATTENTION:
• Avant d'insérer la batterie dans l'outil, assurez-
vous que l'interrupteur à glissière fonctionne
correctement et retourne en position d'arrêt
lorsque vous enfoncez sa partie arrière.
• Pour rendre le travail de l'utilisateur plus confortable
lors d'une utilisation prolongée, l'interrupteur peut être
verrouillé en position de marche. Soyez prudent
lorsque vous verrouillez l'outil en position de marche,
et maintenez une poigne solide sur l'outil.
Pour mettre l'outil en marche, faites glisser l'interrupteur
à glissière vers la positon d'"I (ON)". Pour une utilisation
continue, appuyez sur la partie avant de l'interrupteur à
glissière pour le verrouiller.
Pour arrêter l'outil, appuyez sur la partie arrière de
l'interrupteur à glissière, puis faites-le glisser vers la
position d'"O (OFF)".
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant d'effectuer tout
travail dessus.
Installation de la poignée latérale (poignée)
007225
ATTENTION:
• Avant d'utiliser l'outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre.
Vissez la poignée latérale à fond sur la position de l'outil
comme illustré sur la figure.
Installation ou retrait du carter de meule
1
2
3
007218
AVERTISSEMENT:
• Si vous utilisez une meule ou un multidisque à moyeu
déporté, une meule flexible, une brosse métallique
circulaire, une meule à tronçonner ou une meule
diamantée, le carter de meule doit être installé sur l'outil
de sorte que la partie de la meule ou du disque
recouverte par le carter soit du côté de l'utilisateur.
1. Carter de meule
2. Cage de
roulement
3. Vis
1. Interrupteur à
glissière
1. Verrouillage de
l'arbre

19
Monter le carter de meule avec la partie saillante du
collier carter de meule coïncidant avec l'encoche de la
cage de roulement. Ensuite, tourner le carter de meule
d'environ 180°. Ne pas manquer de bien bloquer la vis.
Pour retirer le carter de meule, suivez la procédure de
l'installation de l'autre côté.
Installation ou démontage du disque
multiple/roue de meulage à centre concave.
1
2
3
007219
AVERTISSEMENT:
• Utiliser toujours le protecteur fourni lorsque le
disque multiple/roue de meulage à centre concave
est monté sur l'outil. La roue de meulage peut se
briser durant l'utilisation et le protecteur sert à
réduire les risques de blessures.
Monter la bague interne sur la broche. Disposer le
disque/roue de meulage sur la bague interne et visser
l'écrou de verrouillage sur la broche.
Pour serrer le contre-écrou, appuyez fermement sur le
blocage de l'arbre pour empêcher l'arbre de tourner,
puis utilisez la clé à contre-écrou en serrant fermement
dans le sens des aiguilles d'une montre.
1
2
007220
Pour retirer la meule, suivez la procédure de
l'installation de l'autre côté.
Installation ou retrait de la meule diamantée
(accessoire en option)
ATTENTION:
• Installez toujours le carter de meule avant
d'installer la meule diamantée.
• Lorsque vous montez la meule, assurez-vous que
la flèche (indiquant le sens de rotation) de la
meule pointe dans le même sens que la flèche qui
indique le sens de rotation sur l'outil.
Montez le flasque intérieur sur l'arbre de sorte que la face
du flasque intérieur dont la partie saillante a un diamètre
de 7/8" se trouve du côté de la meule diamantée. Placez
la meule diamantée sur le flasque intérieur en vous
assurant que la partie saillante pénètre dans l'alésage de
la meule. Utilisez le contre-écrou pour fixer la meule, en
le plaçant sur l'arbre de sorte que sa face plate se trouve
du coté de la meule, et vissez le contre-écrou sur l'arbre.
Pour serrer le contre-écrou, appuyez fermement sur le
blocage de l'arbre pour empêcher l'arbre de tourner, puis
utilisez la clé à contre-écrou en serrant fermement dans le
sens des aiguilles d'une montre.
7/8"
1
2
3
4
011576
Installation ou retrait de la meule flexible
(accessoire en option)
1
2
3
4
007241
AVERTISSEMENT:
• Utiliser toujours le protecteur fourni quand la roue
de meulage flexible est montée sur l'outil. La roue
de meulage peut se briser durant l'utilisation et le
protecteur aide à réduire les risques de blessures.
Suivez les instructions données pour la meule ou le
multidisque à moyeu déporté, mais en plaçant
également un plateau en plastique sur la meule. Pour
l'ordre d'assemblage, référez-vous à la page des
accessoires du présent manuel.
1. Contre-écrou
2. Meule flexible
3. Plateau en
plastique
4. Bague interne
1. Contre-écrou
2. Meule
diamantée
3. Bague interne
4. Axe
1. Clé à contre-
écrou
2. Verrouillage de
l'arbre
1. Contre-écrou
2. Meule à moyeu
déporté/
Multi-disque
3. Bague interne

20
Installation ou retrait du disque abrasif
(accessoire en option)
1
3
2
007240
NOTE:
• Utilisez les accessoires de ponçage recommandés
dans le présent manuel d'instructions. Ces
derniers doivent être achetés séparément.
Montez le plateau de caoutchouc sur l'arbre. Disposez
le disque sur le plateau de caoutchouc et vissez l'écrou
de verrouillage sur l'arbre. Pour serrer l'écrou de
verrouillage, appuyez fermement sur le blocage de
l'arbre, pour empêcher l'arbre de tourner, puis utilisez la
clé pour serrer fermement l'écrou de verrouillage dans
le sens des aiguilles d'une montre.
Pour retirer le disque, suivez la procédure d'installation
de l'autre côté.
UTILISATION
AVERTISSEMENT:
• l n'est jamais nécessaire de forcer l'outil. Le poids
de l'outil lui-même suffit à assurer une pression
adéquate. Le fait de forcer l'outil ou d'appliquer
une pression excessive comporte un risque
dangereux de casser la meule.
• Remplacez TOUJOURS la meule lorsque vous
échappez l'outil pendant le meulage.
• Ne frappez JAMAIS le disque de meulage ou la
meule contre la pièce à travailler.
• Évitez de laisser la meule sautiller ou accrocher,
tout spécialement lorsque vous travaillez dans les
coins, sur les bords tranchants, etc. Cela peut
causer une perte de contrôle et un choc en retour.
• N'utilisez JAMAIS cet outil avec des lames à bois
et autres lames de scie. Les lames de ce type
sautent fréquemment lorsqu'elles sont utilisées sur
une meuleuse et risquent d'entraîner une perte de
contrôle pouvant causer des blessures.
ATTENTION:
• Ne dépassez pas 5 mm de profondeur pour une
coupe simple. Ajustez votre pression sur l'outil
de sorte qu'il ne ralentisse pas pendant la coupe.
• Après l'utilisation, mettez toujours l'outil hors
tension et attendez l'arrêt complet de la meule
avant de déposer l'outil.
• Si l'outil est utilisé de manière continue jusqu'à ce
que la batterie soit déchargée, laissez-le reposer
15 minutes avant de poursuivre l'opération avec
une batterie fraîche.
Opérations de meulage et de ponçage
AB
007221
TOUJOURS tenir l'outil fermement avec une main
posée sur le blindage et l'autre retenant le manche
latéral. Mettre l'outil en marche et appliquer la roue de
meulage ou le disque sur la pièce d'usinage.
En général, maintenir le bord de la roue de meulage ou
du disque à un angle d'environ 15 degrés sur la surface
de la pièce d'usinage.
Durant la période de rodage d'une nouvelle roue de
meulage, ne pas utiliser la meule dans le sens B, sinon
elle plongerait dans la pièce d'usinage. Une fois que le
bord de la roue de meulage ait été arrondi à l'usage, la
roue de meulage peut servir dans les deux sens A et B.
Utilisation de l'outil avec une meule
diamantée (accessoire en option)
ATTENTION:
• Évitez de coincer la meule et d'appliquer une
pression excessive. N'essayez pas d'effectuer des
coupes trop profondes. Sous l'effet d'une trop forte
pression la meule risque d'être soumise à une
surcharge et de se tordre ou plier pendant la
coupe, et il y a risque de choc en retour, de bris de
la meule ou de surchauffe du moteur.
• Ne commencez pas la coupe directement dans la
pièce. Laissez d'abord la meule atteindre sa pleine
vitesse puis engagez-la doucement dans la ligne
de coupe et faites-la progresser sur la surface de
la pièce. La meule risque de se plier, de bondir ou
d'effectuer un choc en retour si vous démarrez
l'outil directement sur la pièce.
• Une meule diamantée doit être utilisée
perpendiculairement au matériau à couper.
1. Contre-écrou
2. Disque abrasif
3. Plateau de
caoutchouc
