ENGLISH
Explanation of general view
1Button
2 Battery cartridge
3Bit
4Sleeve
5 Bit-piece
6 Switch trigger
7Lamp
8 Reversing switch lever
9 A side
10 B side
11 Clockwise
12 Counterclockwise
13 N•m
14 Fastening torque
15 Proper fastening torque for
16 Seconds
17 Fastening time
18 Limit mark
19 Screwdriver
20 Brush holder cap
SPECIFICATIONS
Model 6916FD
Capacities
Machine screw ............................................... M4 – M8
Standard bolt ................................................ M5 – M12
High tensile bolt ............................................ M5 – M10
No load speed (min–1) ...................................... 0 – 2,300
Impacts per minute ........................................... 0 – 3,000
Overall length ..................................................... 165 mm
Net weight ............................................................. 1.6kg
Rated voltage ................................................... D.C.12 V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for screw driving in wood, metal and
plastic.
Safety hints
For your own safety, please refer to the enclosed safety
instructions.
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER & BATTERY CARTRIDGE
ENC004-1
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
8. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.
ADDITIONAL SAFETY RULES FOR TOOL
ENB024-1
1. Be aware that this tool is always in an operating
condition, because it does not have to be
plugged into an electrical outlet.
2. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring. Contact with a "live"
wire will also make exposed metal parts of the
tool "live" and shock the operator.
3. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high loca-
tions.
4. Hold the tool firmly.
5. Wear ear protectors.
SAVE THESE INSTRUCTIONS.

5
OPERATING INSTRUCTIONS

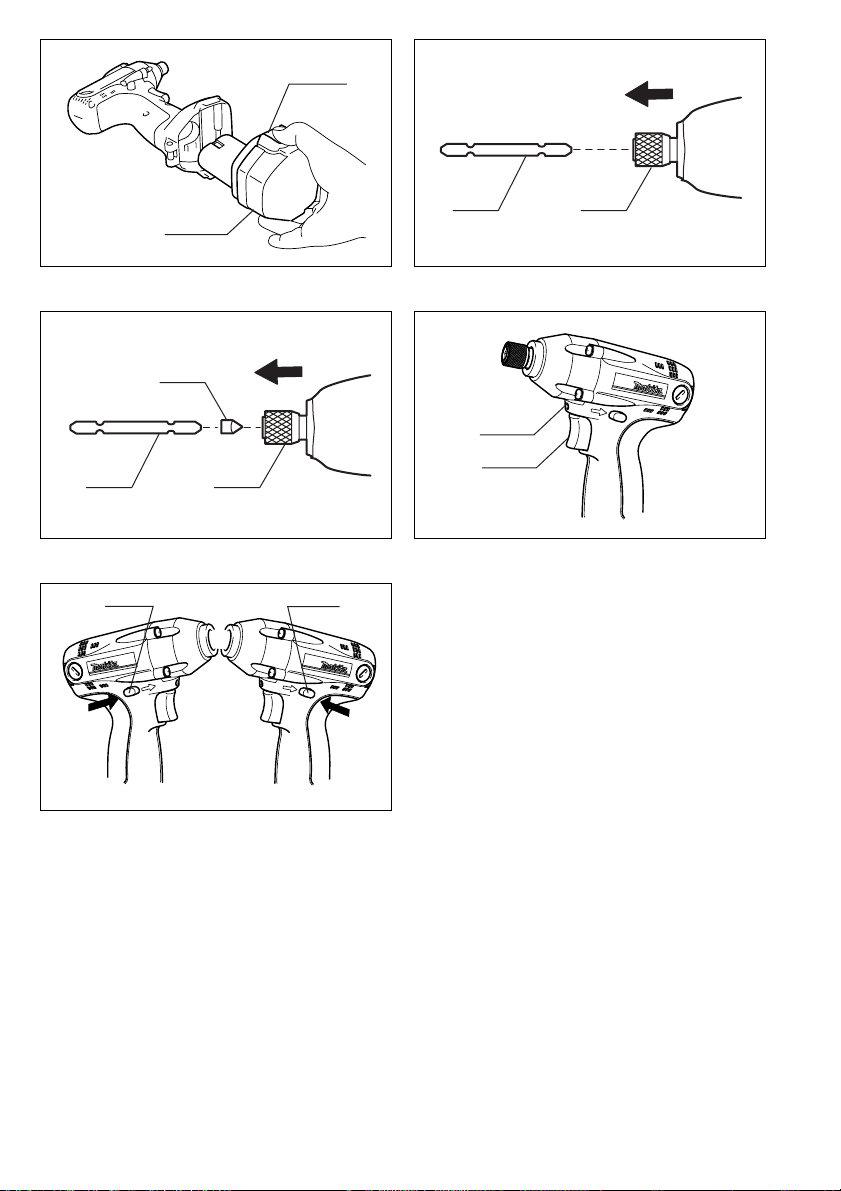

Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the car-
tridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If not, it may accidentally fall out
of the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Installing or removing bit
Important:
Always be sure that the tool is switched off and the battery cartridge is removed before installing or removing the bit.
Use only the driver bit or socket bit shown in the table below.
Do not use any other driver bit or socket bit.
1. To install the bit, pull the sleeve in the direction of the arrow and insert the bit into the sleeve as far as it will go.
Then release the sleeve to secure the bit. (Fig. 2)
2. To install the bit, pull the sleeve in the direction of the arrow and insert the bit-piece and the bit into the sleeve as
far as it will go. The bit-piece should be inserted into the sleeve with its pointed end facing in. Then release the
sleeve to secure the bit. (Fig. 3)
To remove the bit, pull the sleeve in the direction of the arrow and pull the bit out firmly.
NOTE:
If the bit is not inserted deep enough into the sleeve, the sleeve will not return to its original position and the bit will not
be secured. In this case, try re-inserting the bit according to the instructions above.
Switch action (Fig. 4)
CAUTION:
Before inserting the battery cartridge into the tool, always
check to see that the switch trigger actuates properly and
returns to the “OFF” position when released.
To start the tool, simply pull the trigger. Tool speed is
increased by increasing pressure on the trigger. Release
the trigger to stop.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after switch trigger
release, have tool serviced at a Makita service center.
Lighting up the front lamp (Fig. 4)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 5)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation. When the switch lever is in the neutral
position, the switch trigger cannot be pulled.

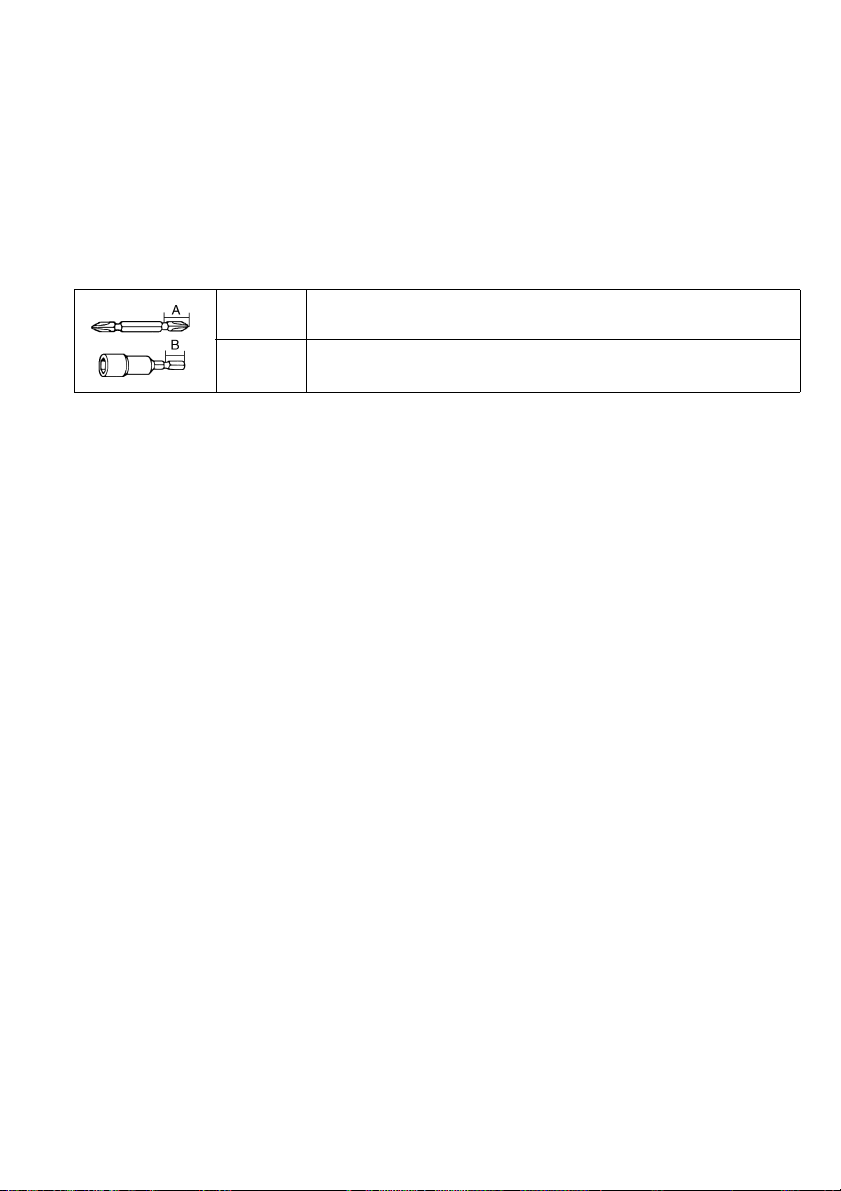

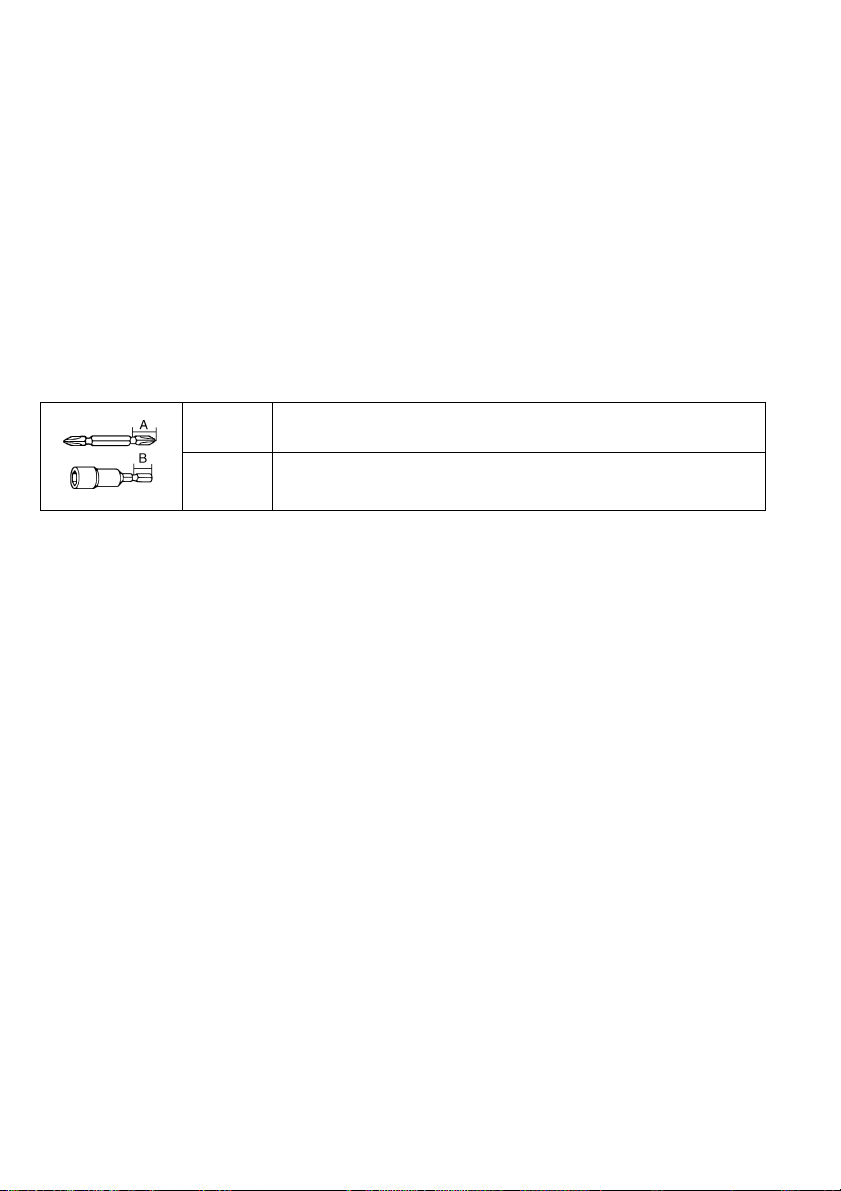

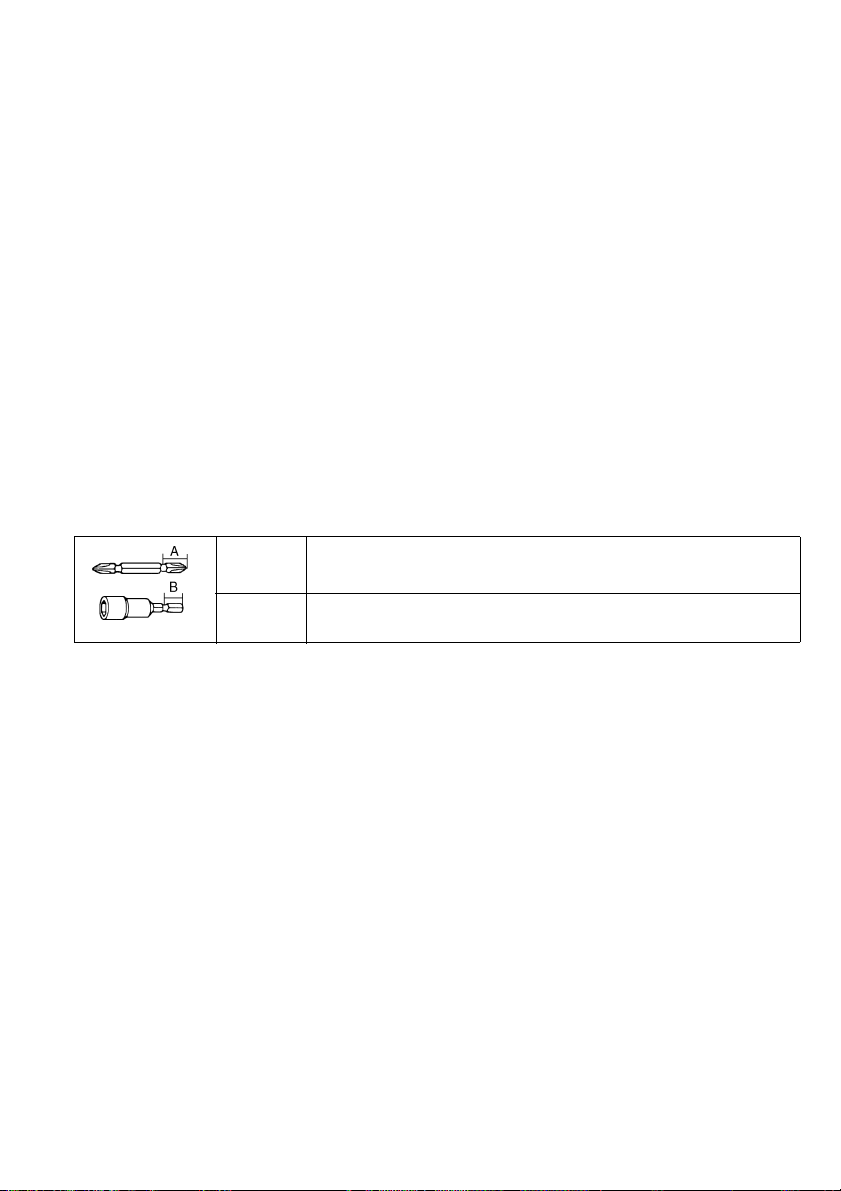

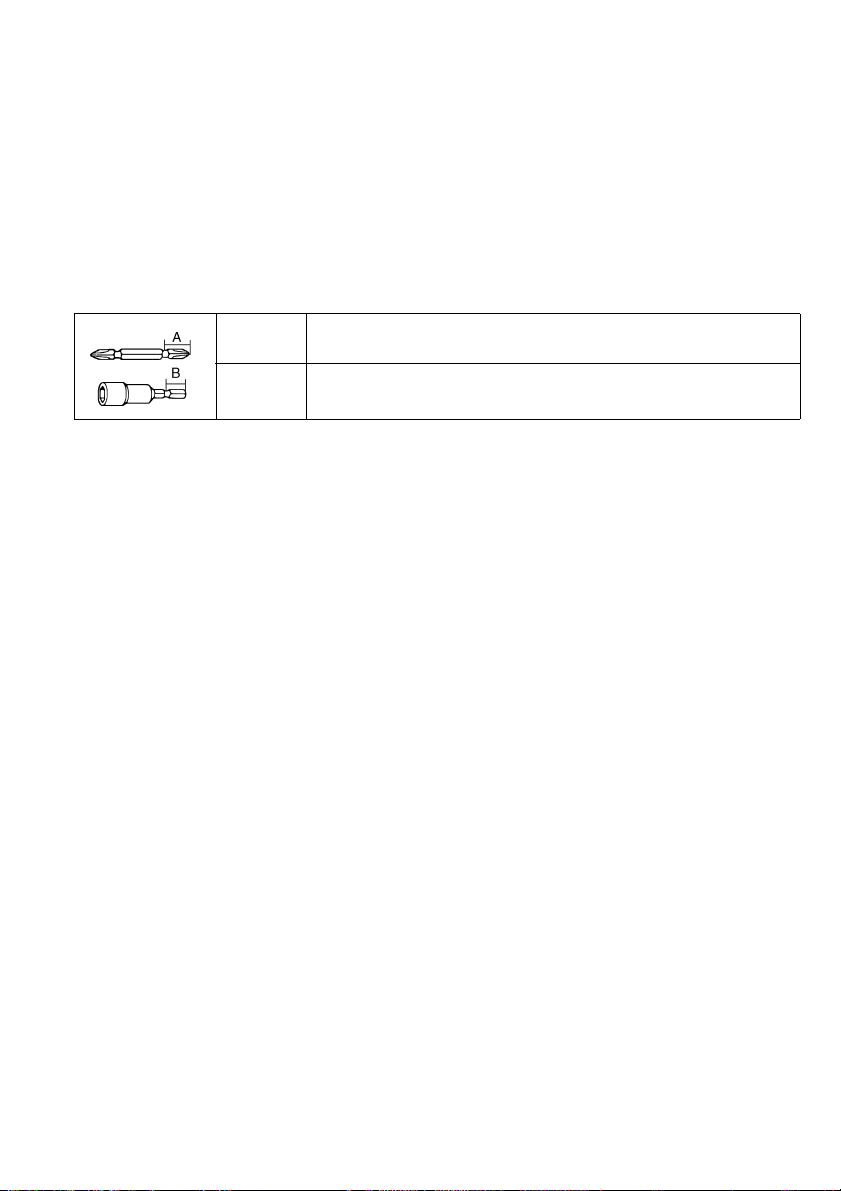

A= 17 mm
B= 14 mm
To install these types of bits, follow the procedure (1).
(Note) Makita bits are these types.

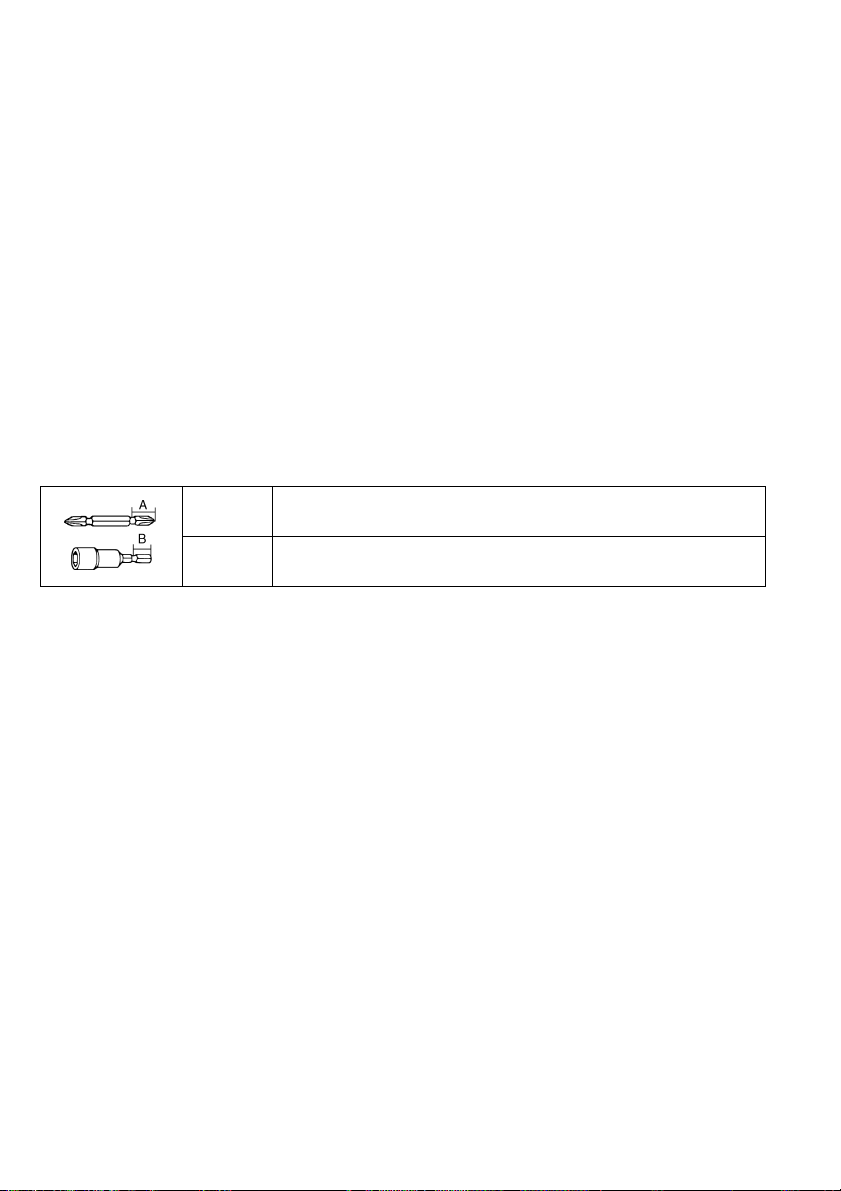

A= 11 mm
B= 9 mm
To install these types of bits, follow the procedure (2).
(Note) Bit-piece is necessary for installing the bit.

6
Operation (Fig. 6 & 7)
The proper fastening torque may differ depending upon
the kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. The relation between fas-
tening torque and fastening time is shown in Fig. 6 for
standard bolt or Fig. 7 for high tensile bolt.
Hold the tool firmly and place the point of the driver bit in
the screw head. Apply forward pressure to the tool to the
extent that the bit will not slip off the screw and turn the
tool on to start operation.
NOTE:
• When fastening screw M8 or smaller, carefully adjust
pressure on the switch trigger so that the screw is not
damaged.
• Hold the tool pointed straight at the screw.
• If you tighten the screw for a time longer than shown in
the figures, the screw or the point of the driver bit may
be overstressed, stripped, damaged, etc. Before start-
ing your job, always perform a test operation to deter-
mine the proper fastening time for your screw.
The fastening torque is affected by a wide variety of fac-
tors including the following. After fastening, always check
the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket bit
will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
5. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION: Always be sure that the tool is switched off
and the battery cartridge is removed before carrying out
any work on the tool.
Replacement of carbon brushes (Fig. 8 & 9)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running tool with no load
for about 1 minute. Then check the tool while running and
electric brake operation when releasing the switch trig-
ger. If electric brake is not working well, ask your local
Makita service center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
•Screwbits
• Various type of Makita genuine batteries and chargers
• Plastic carrying case

7
FRANÇAIS
Descriptif
1Bouton
2Batterie
3 Embout
4 Manchon
5 Rallonge d’embout
6 Gâchette
7 Lampe
8 Inverseur
9CôtéA
10 Côté B
11 Vers la droite
12 Vers la gauche
13 N•m
14 Couple de serrage
15 Couple de serrage
correct pour
16 Secondes
17 Temps de serrage
18 Limite d’usure
19 Tournevis
20 Bouchon du porte-charbon
SPECIFICATIONS
Modèle 6916FD
Capacités
Vis à métaux ..................................................M4 – M8
Boulon standard ..........................................M5 – M12
Boulon à haute résistance ...........................M5 – M10
Vitesse à vide (min-1) ...................................... 0 – 2 300
Nombre de coups/mn. ..................................... 0 – 3 000
Longueur totale ................................................... 165 mm
Poids net ................................................................1,6 kg
Tension nominale .............................................12 V C.C.
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Note : Les spécifications peuvent varier suivant les
pays.
Utilisations
L'outil est conçu pour le vissage dans le bois, le métal et
le plastique.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
PRÉCAUTIONS IMPORTANTES POUR LE
CHARGEUR ET LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie, recou-
vrez-en toujours les bornes avec le couvre-batte-
rie.
6. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d'atteindre ou
de dépasser 50°C.
8. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
9. Prenez garde d’échapper ou de heurter la batte-
rie.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu'elle est restée inutilisée pendant plus de
six mois.
PROTECTION DE L’ENVIRONNEMENT
(POUR LA SUISSE UNIQUEMENT)
Afin de préserver l’environnement, rappor-
tez la batterie usagée aux postes de
ramassage officiel.
PRECAUTIONS
SUPPLEMENTAIRES POUR L’OUTIL
1. N’oubliez pas que cet outil est toujours en état
de fonctionner puisqu’il n’est pas besoin de le
brancher pour cela.
2. Tenez les outils par leurs surfaces de saisie iso-
lées lorsque vous effectuez un travail au cours
duquel l’outil tranchant risque d’entrer en con-
tact avec un filage caché. Le contact avec un fil
électrique sous tension peut mettre les parties
non isolées de l’outil sous tension et électrocu-
ter l’utilisateur.

8
3. Ayez toujours une assise ferme sous vos pieds.
Veillez à ce que personne ne se trouve en-des-
sous de vous quand vous utilisez l’outil en hau-
teur.
4. Tenez votre outil fermement.
5. Portez un casque anti-bruit.
CONSERVEZ CES INSTRUCTIONS.
MODE D’EMPLOI
Installation et retrait de la batterie (Fig.1)
• Mettez toujours l’outil hors tension avant d’installer ou
de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil en appuyant
sur les boutons des deux côtés de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie sur la rainure du logement, et glissez la batterie.
Glissez-la bien toujours à fond jusqu’à ce qu’elle se
verrouille dans un petit déclic. Sinon, elle risque de
tomber accidentellement de l’outil, ce qui pourrait vous
blesser, vous ou d’autres personnes à proximité.
• Ne forcez pas pour la faire entrer. Si elle ne rentre pas
facilement, c’est que vous ne l’insérez pas correcte-
ment.
Pose et dépose de l’embout
Important :
Vérifiez toujours que le contact est coupé et que la batterie est retirée avant de mettre ou d’enlever l’embout.
Utilisez exclusivement l’embout ou la douille du modèle indiqué sur le tableau ci-dessous. N'utilisez aucun(e) autre
embout ou douille.
1. Pour installer l’embout, tirer le manchon dans le sens de la flèche et introduire l’embout dans le manchon jusqu’au
fond. Lâchez alors le manchon pour immobiliser l’embout. (Fig. 2)
2. Pour installer l'embout, tirez le manchon dans le sens de la flèche puis insérez à fond le porte-embout et l'embout
dans le manchon. Le porte-embout doit être inséré dans le manchon avec l'extrémité pointue vers l'intérieur.
Relâchez ensuite le manchon pour fixer l'embout. (Fig. 3)
Pour enlever l’embout, tirez le manchon dans la direction de la flèche et tirez fermement l’embout.
NOTE :
Si l’embout n’est pas inséré assez profondément dans le manchon, celui-ci ne revient pas à sa position d’origine et
l’embout ne se trouve pas bien assuré. En ce cas, insérez à nouveau l’embout comme il est dit ci-dessus.
Interrupteur (Fig. 4)
ATTENTION :
Avant d’insérer la batterie dans l’outil, assurez-vous tou-
jours que la gâchette fonctionne librement et retourne en
position “OFF” dès qu’on la relâche.
Pour démarrer, actionnez la gâchette. La vitesse de l’outil
s’accroît quand on appuie sur la gâchette. Relâchez-la
pour arrêter.
Frein électrique
Cet outil est équipé d’un frein électrique. Si à plusieurs
reprises l’outil ne s’arrête pas rapidement après le relâ-
chement de la gâchette, faites-le réparer dans un centre
de service après-vente Makita.
Allumage de la lampe avant (Fig. 4)
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue.
NOTE :
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
Inverseur (Fig. 5)
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager l’outil
si vous changez le sens de rotation avant que l’outil ne
soit complètement arrêté.
• Lorsque vous ne vous servez pas de l’outil, mettez tou-
jours l’inverseur sur la position neutre.
L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur et
déplacez-le à partir du côté A pour une rotation vers la
droite, ou à partir du côté B pour une rotation vers la gau-
che. Lorsque l’inverseur est à la position neutre, il n’est
pas possible d’actionner la gâchette.
A= 17 mm
B= 14 mm
Pour installer ces types d’embouts, suivez la procedure (1).
(Note) Les embouts Makita sont de ces types.
A= 11 mm
B= 9 mm
Pour installer ces types d’embouts, suivez la procédure (2).
(Note) Une rallonge d’embout sera nécessaire pour l’installation.

9
Fonctionnement (Fig. 6 et 7)
Le couple de serrage peut varier en fonction du type ou
de la dimension de la vis/du boulon, du matériau de la
pièce à fixer, etc. Le rapport entre le couple de serrage et
le temps de serrage est donné à la Fig. 6 pour les bou-
lons standard, et à la Fig. 7 pour les boulons à haute
résistance.
Tenez votre outil fermement et placez la panne de
l’embout dans la tête de la vis. Appliquez à l’outil une
pression vers l’avant suffisante pour que la panne ne
glisse pas hors de la vis et mettez le contact.
NOTE :
• Quand vous fixez des vis M8 ou plus petites, réglez
délicatement la pression sur la gâchette de façon à ne
pas endommager la vis.
• Tenez votre outil bien droit sur la vis.
• Si vous devez serrer la vis durant un temps plus long
que celui qu’indiquent les courbes, c’est peut-être que
la vis ou l’embout sont comprimés, émoussés, endom-
magés, etc. Avant de commencer, pratiquez toujours
un serrage-test afin de déterminer le temps de serrage
correct de votre vis.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
fiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombe et le couple de serrage
diminue.
2. Embout ou embout à douille
L’utilisation d’un embout ou un embout à douille de
mauvaise dimension entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie du
boulon sont les mêmes, le couple de serrage
variera en fonction du diamètre de boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage variera en fonction
du coefficient de couple, de la catégorie du boulon
et de la longueur du boulon.
4. Le couple de serrage est affecté par la façon dont
vous tenez l’outil ou la pièce, ou par la position de
vissage.
5. Le fonctionnement de l’outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
AT T EN TI O N :
Assurez-vous toujours que l’outil est hors tension et que
la batterie a été enlevée avant d’effectuer tout travail sur
l’outil.
Remplacement des charbons (Fig.8 et 9)
Retirez et vérifiez régulièrement les charbons. Rempla-
cez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux char-
bons doivent être remplacés en même temps. N’utilisez
que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de nou-
veaux et revissez solidement les bouchons de porte-
charbon.
Après avoir remplacé les charbons, insérez la batterie
dans l’outil et rodez les brosses en faisant fonctionner
l’outil à vide pendant environ 1 minute. Vérifiez ensuite le
bon fonctionnement de l’outil, ainsi que l’activation du
frein électrique lors du relâchement de la gâchette. Si le
frein électrique ne fonctionne pas bien, faites une
demande de réparation auprès du centre de service
après-vente Makita le plus près.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, travaux d’entretien et autres réglages
doivent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclusi-
vement avec des pièces de rechange Makita.
ACCESSOIRES
AT T EN TI O N :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Embouts de vis
• Les divers types de batteries et chargeurs Makita
authentiques
• Mallette de transport en plastique

10
DEUTSCH
Übersicht
1 Verriegelungstaste
2 Akku
3 Schraubendrehereinsatz
4 Werkzeugverriegelung
5 Ausgleichspitze
6 Elektronikschalter
7 Lampe
8 Drehrichtungsumschalter
9SeiteA
10 Seite B
11 Rechtslauf
12 Linkslauf
13 N•m
14 Drehmoment
15 Richtiges Drehmoment für
16 Sekunden
17 Einschraubzeit
18 Verschleißgrenze
19 Schraubendreher
20 Bürstenhalterkappe
TECHNISCHE DATEN
Modell 6916FD
Arbeitsleistung
Maschinenschrauben ..................................... M4 – M8
Standardschraube ........................................ M5 – M12
Hochfeste-Schrauben ................................... M5 – M10
Leerlaufdrehzahl (min-1) ........................... 0–2300min
-1
Leerlaufschlagzahl ................................... 0–3000min
-1
Gesamtlänge ......................................................165 mm
Gewicht ................................................................. 1,6 kg
Nennspannung .................................................D.C. 12 V
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Die Maschine ist für das Eindrehen von Schrauben in
Holz, Metall und Kunststoff vorgesehen.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR LADEGERÄT UND AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der
Schutzkappe ab, wenn Sie den Akku nicht benut-
zen.
6. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
7. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
8. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
9. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
BEWAHREN SIE DIESE HINWEISE SORGFÄL-
TIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen wer-
den, wenn er länger als sechs Monate nicht
benutzt worden ist.
UMWELTSCHUTZ
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie
91/157/EWG und nationaler Gesetzge-
bung (Batterieverordnung) muß der ver-
brauchte Akku bei einer öffentlichen
Sammelstelle, bei Ihrem Makita Kunden-
dienst oder Ihrem Fachhändler zum
Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht
in den Hausmüll, ins Feuer oder ins Was-
ser.
(Nur für die Schweiz)
Ihr Beitrag zum Umweltschutz: Bringen Sie
bitte die gebrauchte Batterie an eine offizi-
elle Sammelstelle zurück.

11
ZUSÄTZLICHE
SICHERHEITZSBESTIMMUNGEN
1. Beachten Sie, daß die Maschine stets betriebs-
bereit ist, da sie nicht erst an eine Stromquelle
angeschlossen werden muß.
2. Halten Sie die Maschine nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen verborgene Kabel angebohrt werden kön-
nen. Bei Kontakt mit einem stromführenden
Kabel werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so dass der
Benutzer einen elektrischen Schlag erleiden
kann.
3. Sorgen Sie für sicheren Stand und halten Sie
jederzeit Gleichgewicht. Stellen Sie sicher, daß
sich bei Einsatz der Maschine an hochgelegenen
Arbeitsplätzen keine Personen darunter aufhal-
ten.
4. Halten Sie die Maschine fest.
5. Tragen Sie stets einen Gehörschutz.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
BEDIENUNGSHINWEISE
Ein- und Ausbau des Akkus (Abb.1)
• Schalten Sie vor dem Ein- bzw. Ausbau des Akkus
immer das Gerät ab.
• Um den Akku zu entfernen, die Verriegelungstaste an
beiden Seiten des Akkus drücken und den Akku aus
der Maschine herausziehen.
• Zum Einsetzen des Akkus die Erhebung am Akku-
Gehäuse auf die Nut im Maschinengehäuse ausrichten
und den Akku hineinschieben, bis er hörbar einrastet,
andernfalls kann der Akku herausfallen.
• Beim Einsetzen des Akkus keine Gewalt anwenden.
Der Akku muß leicht in das Gerät einzuführen sein,
andernfalls überprüfen Sie die Position der Plus- und
Minusmarkierungen am Akku und Maschinengehäuse.
Montage oder Demontage von Einsatzwerkzeugen
Wichtig:
Vergewissern Sie sich vor der Montage oder Demontage der Einsatzwerkzeuge, daß das Gerät abgeschaltet und der
Akku herausgenommen ist.
Verwenden Sie nur den in der Abbildung gezeigten Schraubendreher- oder Steckschlüsseleinsatz. Verwenden Sie kei-
nen anderen Schraubendreher- oder Steckschlüsseleinsatz.
1. Ziehen Sie die Werkzeugaufnahme zum Anbringen des Einsatzes in Pfeilrichtung, und führen Sie den Einsatz bis
zum Anschlag in die Werkzeugaufnahme ein. Lassen Sie dann die Werkzeugaufnahme los, um den Einsatz zu
sichern. (Abb. 2)
2. Ziehen Sie die Werkzeugaufnahme zum Anbringen des Einsatzes in Pfeilrichtung, und führen Sie Einsatzhalter
und Einsatz bis zum Anschlag in die Werkzeugaufnahme ein. Der Einsatzhalter muss mit der spitzen Seite nach
innen in die Werkzeugaufnahme eingeführt werden. Lassen Sie dann die Werkzeugaufnahme los, um den Ein-
satz zu sichern. (Abb. 3)
Ziehen Sie die Werkzeugaufnahme zum Abnehmen des Einsatzes in Pfeilrichtung, und ziehen Sie dann den Einsatz
kräftig heraus.
HINWEIS:
Wird der Einsatz nicht tief genug in die Werkzeugaufnahme eingeführt, kehrt die Werkzeugaufnahme nicht zur Aus-
gangsstellung zurück, so dass der Einsatz nicht eingespannt wird. Versuchen Sie in diesem Fall, den Einsatz wie oben
beschrieben neu einzuführen.
Schalterfunktion (Abb. 4)
VORSICHT:
Vor dem Einsetzen des Akkus in die Maschine stets
überprüfen, ob der Elektronikschalter ordnungsgemäß
funktioniert und beim Loslassen in die AUS-Stellung
zurückkehrt.
Zum Einschalten der Maschine den Elektronikschalter
drücken, zum Ausschalten den Elektronikschalter loslas-
sen. Die Drehzahl erhöht sich durch verstärkte Druck-
ausübung auf den Elektronikschalter.
Elektrische Bremse
Diese Maschine ist mit einer elektrischen Bremse ausge-
stattet. Falls die Maschine nach dem Loslassen des Ein-
Aus-Schalters nicht sofort anhält, lassen Sie sie von
einer Makita-Kundendienststelle warten.
Einschalten der Frontlampe (Abb. 4)
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Licht-
quelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe ein-
zuschalten. Die Lampe bleibt erleuchtet, solange der Ein-
Aus-Schalter gedrückt gehalten wird.
A= 17 mm
B= 14 mm Zur Montage dieser Einsatztypen wenden Sie Verfahren (1) an.
(Hinweis) Diese Makita-Einsatztypen sind erhältlich.
A= 11 mm
B= 9 mm
Zur Montage dieser Einsatztypen wenden Sie Verfahren (2) an.
(Hinweis) Für die Montage des Einsatzes wird ein Einsatzhalter benötigt.

12
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie sorgfältig darauf, dass
Sie die Lampenlinse nicht verkratzen, weil sich sonst
die Lichtstärke verringert.
Drehrichtungsumschalter (Abb. 5)
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommen ist. Andernfalls kann
die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter bei Nichtge-
brauch der Maschine stets auf die Neutralstellung.
Mit dem Drehrichtungsumschalter kann die Drehrichtung
verändert werden. Für Rechtslauf drücken Sie auf die
Seite A des Drehrichtungsumschalters, dür Linkslauf auf
die Seite B. In Neutralstellung des Drehrichtungsum-
schalters kann der Elektronikschalter verriegelt werden.
Betrieb (Abb. 6 u. 7)
Das richtige Drehmoment wird von der Schraubengröße
und -festigkeit, dem Material des Werkstücks usw.
bestimmt. Abb. 6 zeigt den Zusammenhang zwischen
Drehmoment und Einschraubzeit für Standardschrauben,
Abb. 7 hochfeste Schrauben.
Setzen Sie den Schraubendrehereinsatz senkrecht in
den Schraubenkopf, um eine Beschädigung von Schrau-
benkopf und Schraubendrehereinsatz zu vermeiden.
Den Schraubvorgang mit mäßiger Druckausübung auf
den Schraubenkopf durchführen.
HINWEIS:
• Bei Verwendung von Schrauben/Muttern der Größe M8
oder kleiner führen Sie die Verschraubung mit geringer
Drehzahl aus, um ein Abreißen der Schraube zu ver-
meiden.
• Führen Sie die Maschine senkrecht zur Werkstücko-
berfläche.
• Wird eine Schraubverbindung nach Erreichen des
Drehmomentes weiter angezogen, kann sowohl das
Einsatzwerkzeug als auch die Schraubverbindung
beschädigt werden. Führen Sie vor Arbeitsbeginn Pro-
beverschraubungen durch, um die richtige Einschraub-
zeit zu bestimmen.
Nach dem Anzugsvorgang sollte das richtige Drehmo-
ment mit einem Drehmomentschlüssel kontrolliert und
ggf. nachgezogen werden.
Das Drehmoment unterliegt verschiedener Einflußgrö-
ßen und Faktoren wie z. B.
1. Bei nachlassender Akku-Spannung verringert sich
das Drehmoment.
2. Schraubendrehereinsatz/Einsatzwerkzeug
Werden Schraubenköpfe und Einsatzwerkzeuge
bzw. Schraubendrehereinsätze ungleicher Größe
oder Typs verwendet, kann das Drehmoment nicht
mehr erreicht werden.
3. Schrauben
• Das Drehmoment ist bei gleichem Schraubentyp
bzw. Schraubfall abhängig vom Schraubendurch-
messer.
• Schraubenlänge und Schraubenart bestimmen bei
gleichem Schraubdurchmesser das erzielbare
Drehmoment.
4. Handhabung der Maschine und Materialart beein-
flussen das Drehmoment.
5. Betrieb mit reduzierter Drehzahl (Schlagzahl) ver-
mindert das Drehmoment.
WARTUNG
VORSICHT:
Vor Arbeiten am Gerät vergewissern Sie sich, daß sich
der Schalter in der “OFF”-Position befindet und der Akku
aus dem Gerät entfernt ist.
Kohlebürsten wechseln (Abb.8u. 9)
Die Kohlebürsten müssen regelmäßig entfernt und über-
prüft werden. Wenn sie bis zur Verschleißgrenze abge-
nutzt sind, müssen sie erneuert werden. Halten Sie die
Kohlebürsten stets sauber, damit sie ungehindert in den
Haltern gleiten können. Beide Kohlebürsten sollten
gleichzeitig erneuert werden. Verwenden Sie nur identi-
sche Kohlebürsten.
Drehen Sie die Bürstenhalterkappen mit einem Schrau-
bendreher heraus. Nehmen Sie die abgenutzten Kohle-
bürsten heraus, setzen Sie die neuen ein, und drehen
Sie dann die Bürstenhalterkappen wieder ein.
Setzen Sie nach dem Auswechseln der Bürsten den
Akku in die Maschine ein, um die Bürsten im Leerlauf
etwa 1 Minute lang einzuschleifen. Überprüfen Sie dann
die Maschine im Betrieb und die Funktion der elektri-
schen Bremse, wenn Sie den Ein-Aus-Schalter loslas-
sen. Falls die elektrische Bremse nicht einwandfrei
funktioniert, lassen Sie sie von Ihrer Makita-Kunden-
dienststelle reparieren.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-Origi-
nalersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Schraubendrehereinsätze
• Verschiedene Original-Makita-Akkus und -Ladegeräte
• Plastikkoffer

13
ITALIANO
Visione generale
1 Bottone
2 Cartuccia batteria
3Punta
4 Manicotto
5 Pezzo punta
6 Interruttore
7 Lampadina
8 Interruttore di inversione
9LatoA
10 Lato B
11 Senso orario
12 Senso antiorario
13 N•m
14 Coppia di serraggio
15 Coppia di serraggio corretta
per
16 Secondi
17 Tempo di serraggio
18 Segno limite
19 Cacciavite
20 Tappo portaspazzole
DATI TECNICI
Modello 6916FD
Capacità
Viti per macchinario .........................................M4 – M8
Bullone standard ............................................M5 – M12
Bullone altamente duttile ...............................M5 – M10
Velocità a vuoto (min-1) ......................................0 – 2.300
N°. colpi/min. .....................................................0 – 3.000
Lunghezza totale ................................................165 mm
Peso netto ..............................................................1,6 kg
Tensione nominale ............................................ C.c. 12 V
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Utilizzo previsto
Questo utensile serve ad avvitare le viti nel legno,
metallo e plastica.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
ISTRUZIONI IMPORTANTI DI SICUREZZA PER
IL CARICABATTERIA E LA CARTUCCIA
DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il
coperchio della batteria quando non si usa la
cartuccia della batteria.
6. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, il surriscaldamento,
possibili ustioni e addirittura un guasto.
7. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
8. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
9. Fare attenzione a non lasciar cadere o a colpire
la batteria.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria all’idruro di
nickel metallico quando non la si usa per più di
sei mesi.
(PER LA SVIZZERA SOLTANTO)
PROTEZIONE DELL’AMBIENTE
La Vostra contribuzione per la protezione
del ambiente:
Porta la batteria al collettivo ufficiale.

14
ULTERIORI REGOLE DI SICUREZZA PER
L’UTENSILE
1. Tener presente che questo utensile è sempre in
condizione di cominciare la lavorazione perché
non ha bisogno di essere inserito in nessuna
presa di corrente.
2. Tenere l’utensile per le superfici di presa isolate
quando si esegue una operazione durante la
quale potrebbe fare contatto con fili elettrici
nascosti. Il contatto con un filo elettrico “sotto
tensione” mette anche le parti metalliche
dell’utensile “sotto tensione”, con pericolo di
scosse per l’operatore.
3. Assicurarsi sempre di avere i piedi sul sicuro.
Assicurarsi che non c’è nessuno aldisotto,
quando si usa l’utensile in posizioni alte.
4. Tenere l’utensile ben fermo in mano.
5. Indossare protettori delle orecchie.
CONSERVARE QUESTE ISTRUZIONI.
ISTRUZIONI PER L’USO
Installazione o rimozione della cartuccia
batteria (Fig.1)
• Spegnere sempre la motosega prima di inserire o di
rimuovere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, estrarla dalla moto-
sega schiacciando i pulsanti su entrambi i lati della car-
tuccia.
• Per inserire la cartuccia batteria, allineare la linguetta
sulla cartuccia batteria con la scanalatura dell’alloggia-
mento e spingerla in posizione. Inserirla sempre com-
pletamente finché si blocca in posizione con un piccolo
scatto. In caso contrario, potrebbe cadere fuori dalla
motosega ferendo l’operatore o chi è vicino.
• Non usare forza per inserire la cartuccia batteria. Se
non scorre dentro facilmente, vuol dire che non è inse-
rita correttamente.
Installazione e rimozione della punta
Importante:
Prima di installare o di rimuovere la punta, accertarsi sempre che l’utensile sia spento e che la cartuccia batteria sia
stata rimossa.
Usare soltanto la punta o l’attacco esagonale per punta mostrati nella tabella sotto.
Non usare altri tipi di punte o di attacchi esagonali per punte.
1. Per installare la punta, tirare il manicotto nella direzione della freccia e inserire la punta nel manicotto finché non
può andare più oltre. Rilasciare poi il manicotto per fissare la punta. (Fig. 2)
2. Per installare la punta, tirare il manicotto nella direzione della freccia e inserire il distanziatore e la punta nel mani-
cotto finché non possono andare più oltre. Il distanziatore della punta deve essere inserito nel manicotto con la
punta rivolta verso l’interno. Rilasciare poi il manicotto per fissare la punta. (Fig. 3)
Per togliere la punta, tirare il manicotto nella direzione della freccia e tirar fuori con forza la punta.
NOTA:
Se la punta non è inserita abbastanza profondamente nel manicotto, questo non può tornare sulla sua posizione origi-
nale e la punta non si fissa. In tal caso, provare a inserire di nuovo la punta seguendo le istruzioni sopra.
Operazione dell’interruttore (Fig. 4)
ATTENZIONE:
Prima di inserire le batterie a cartuccia nell’utensile sem-
pre controllare che l’interruttore a grilletto funziona come
si deve e ritorna alla posizione OFF quando viene rila-
sciato.
Per mettere in moto l’utensile semplicemente schiacciare
il grilletto. La velocità dell’utensile cresce con l’aumento
di pressione sul grilletto dell’interruttore. Per fermarlo
lasciare andare il grilletto.
Freno elettrico
L’utensile è dotato di un freno elettrico. Se l’utensile conti-
nua a non fermarsi velocemente dopo che si è rilasciato
l’interruttore, farlo riparare presso un centro di assistenza
Makita.
Accensione della lampadina anteriore (Fig. 4)
ATTENZIONE:
• Non guardare direttamente la luce della lampadina.
Schiacciare l’interruttore per accendere la lampadina. La
lampadina rimane accesa per tutto il tempo che l’interrut-
tore è schiacciato.
NOTA:
• Usare un panno asciutto per pulire la lente della lampa-
dina. Fare attenzione a non graffiare la lente della lam-
padina, perché si potrebbe ridurre l’illuminazione.
A= 17 mm
B= 14 mm
Per fissare questi tipi di punte, seguire la procedura (1).
(Nota) Questi tipi sono le punte Makita.
A= 11 mm
B= 9 mm
Per installare questi tipi di punte, seguire la procedura (2).
(Nota) Per installare la punta è necessario il distanziatore della punta.

15
Funzionamento dell’interruttore di inversione
(Fig. 5)
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
usare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è arrestato completamente. Il cambiamento
della direzione di rotazione prima dell’arresto dell’uten-
sile potrebbe danneggiarlo.
• Posizionare sempre la leva dell’interruttore di inver-
sione sulla posizione neutra quando non si usa l’uten-
sile.
Questo utensile è dotato di un interruttore di inversione,
per cambiare la direzione di rotazione. Schiacciare la
leva dell’interruttore di inversione dal lato A per la rota-
zione in senso orario, oppure dal lato B per la rotazione
in senso antiorario. Quando la leva dell’interruttore si
trova sulla posizione neutra non è possibile schiacciare il
grilletto dell’interruttore.
Funzionamento (Fig. 6 e 7)
La coppia di serraggio corretta potrebbe differire
secondo il tipo o le dimensioni della vite/bullone, il mate-
riale del pezzo da lavorare da fissare, ecc. Il rapporto tra
la coppia di serraggio e il tempo di serraggio è mostrato
nella Fig. 6 per il bullone standard e nella Fig. 7 per il bul-
lone altamente duttile.
Tenere l’utensile ben fermo e piazzare il taglio della
punta sulla testa della vite. Applicare una ulteriore pres-
sione sull’utensile in modo che la punta non slitti fuori
della vite e mettere in moto l’utensile per cominciare la
lavorazione.
NOTA:
• Per stringere una vite M8 o più piccola, regolare con
cura la pressione sull’interruttore in modo da non dan-
neggiarla.
• Tenere l’utensile puntato direttamente verso la vite.
• Se avvitate la vite per un tempo più lungo che quello
indicato nella tabella, la vite oppure il taglio della punta
possono essere messe sotto una pressione troppo
forte, essere strappate via, venire danneggiate, etc.
Prima di cominciare la lavorazione, sempre fare una
prova per determinare il tempo adatto di torsione della
vostra vite.
La forza di torsione dipende da perecchi fattori tra i quali
si possono notare i seguenti.
Dopo aver effettuata la torsione, sempre controllare la
torsione con una chiave di torsione.
1. Quando la batteria é quasi completamente scari-
cata, il voltaggio si abbasserà e anche la forza di tor-
sione sarà ridotta.
2. Punta a taglio oppure punta a mandrino
Lo sbaglio nell’uso di una punta a taglio oppure di
una punta a mandrino dalle dimensioni non adatte
può causare una riduzione nell’azione di torsione.
3. Bullone
• Sebbene il coefficiente di torsione e la classe del
bullone sono gli stessi, la forza di torsione propria
differisce a seconda del diametro del bullone.
• Sebbene i diametri dei bulloni sono gli stessi, la
forza propria di torsione dipende dal coeficiente di
torsione, la classe dei bulloni e la loro lunghezza.
4. Il modo di tenere l’utensile oppure il materiale nella
posizione di stringimento avrà degli effetti sulla tor-
sione.
5. Far funzionare il trapano a bassa velocità significa
ridurre la forza di torsione.
MANUTENZIONE
ATTENZIONE:
Prima di effettuare ogni tipo di lavoro sull’utensile, assi-
curatevi sempre che essa sia spenta e che la batteria sia
rimossa.
Sostituzione delle spazzole di carbone (Fig. 8 e 9)
Rimuovere e controllare regolarmente le spazzole di car-
bone. Sostituirle quando sono usurate fino al segno del
limite. Mantenere le spazzole di carbone pulite e libere di
slittare nei portaspazzole. Entrambe le spazzole di car-
bone devono essere sostituite allo stesso tempo. Usare
soltanto spazzole di carbone identiche.
Usare un cacciavite per rimuovere i tappi dei portaspaz-
zole. Estrarre le spazzole di carbone usurate, inserire le
nuove spazzole e fissare i tappi dei portaspazzole.
Dopo la sostituzione delle spazzole, inserire la batteria
nell’utensile e rodare le spazzole facendo girare l’utensile
senza carico per 1 minuto circa. Controllare poi l’utensile
facendolo girare, e il funzionamento del freno elettrico
quando si rilascia l’interruttore. Se il freno elettrico non
funziona correttamente, far riparare l’utensile presso un
centro di assistenza Makita.
Per preservare la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o la regolazione devono
essere eseguite da un Centro Assistenza Makita autoriz-
zato usando sempre ricambi Makita.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivol-
gersi a un Centro Assistenza Makita autorizzato.
• Punte avvitatore
• Vari tipi di batterie e caricatori genuini Makita
• Valigetta di plastica

16
NEDERLANDS
Verklaring van algemene gegevens
1 Knop
2 Batterijpak
3Schroefbit
4Bus
5 Inzetstuk
6 Trekschakelaar
7Lamp
8 Omkeerschakelaar
9 A zijde
10 B zijde
11 Rechtsom
12 Linksom
13 N•m
14 Aandraaikoppel
15 Juist aandraaikoppel voor
16 Seconden
17 Vastdraaitijd
18 Limietmarkering
19 Schroevedraaier
20 Borstelhouderkap
TECHNISCHE GEGEVENS
Model 6916FD
Capaciteit
Machineschroef ............................................... M4 – M8
Standaardbout ...............................................M5 – M12
Bout met hoge trekvastheid ........................... M5 – M10
Toerental onbelast/min. ..................................... 0 – 2 300
Aantal slagen/min. ............................................. 0 – 3 000
Totale lengte .......................................................165 mm
Netto gewicht .........................................................1,6 kg
Nominale spanning ........................................... DC 12 V
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het indraaien van
schroeven in hout, metaal en kunststof.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN VOOR
ACCULADER EN ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemmen altijd met de accukap
wanneer u de accu niet gebruikt.
6. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting, brand-
wonden, en zelfs defecten.
7. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
8. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
9. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
BEWAAR DEZE VOORSCHRIFTEN.
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens
wanneer u hem langer dan zes maanden niet
hebt gebruikt.
BIJGEVOEGDE
VEILIGHEIDSVOORSCHRIFTEN VOOR DE
MACHINE
1. Wees op uw hoede. Dit gereedschap is altijd
gereed voor gebruik, aangezien het niet op een
stopkontakt hoeft te worden aangesloten.
2. Houd het gereedschap bij de geïsoleerde hand-
grepen vast wanneer u boort op plaatsen waar
de boor op verborgen elektrische bedrading kan
stoten. Door contact met een onder spanning
staande draad zullen ook de niet-geïsoleerde
metalen delen van het gereedschap onder span-
ning komen te staan, zodat de gebruiker een
elektrische schok kan krijgen.
3. Zorg ervoor dat u stevig staat op een vast onder-
grond. Bij gebruik van het gereedschap op een
hoge plaats dient u ervoor te zorgen dat nie-
mand beneden u aanwezig is.
4. Houd het gereedschap stevig vast.
5. Draag oorbeschermers.
BEWAAR DEZE VOORSCHRIFTEN.

17
BEDIENINGSVOORSCHRIFTEN
Installeren of verwijderen van de accu (Fig. 1)
• Schakel de machine altijd uit alvorens de accu te instal-
leren of te verwijderen.
• Om de accu te verwijderen, neemt u deze uit de
machine terwijl u de knoppen aan beide zijden van de
accu indrukt.
• Om de accu te installeren, past u de tong op de accu in
de groef in het machinehuis, en dan schuift u de accu
naar binnen. Schuif de accu zo ver mogelijk erin, totdat
deze met een klikgeluid vergrendelt. Indien u dit niet
doet, kan de accu per ongeluk uit de machine vallen en
uzelf of anderen in uw omgeving verwonden.
• Gebruik geen overmatige kracht wanneer u de accu
erin steekt. Indien de accu niet gemakkelijk naar bin-
nen schuift, betekent dit dat deze niet juist erin is gesto-
ken.
Aanbrengen of verwijderen van de schroefbit
Belangrijk:
Controleer altijd of de machine is uitgeschakeld en het batterijpak is verwijderd, alvorens de schroefbit aan te brengen
of te verwijderen.
Gebruik alleen de schroefbit of schroefdop die in de onderstaande tabel is afgebeeld.
Gebruik geen andere schroefbit of schroefdop.
1. Om de schroefbit aan te brengen, trek de bus in de richting van de pijl en steek dan de schroefbit zo ver mogelijk
erin. Laat daarna de bus los om de schroefbit vast te zetten. (Fig. 2)
2. Om de schroefdop aan te brengen, trek de bus in de richting van de pijl en steek dan het inzetstuk en de
schroefdop zo ver mogelijk erin. Het inzetstuk dient met zijn gepunte uiteinde naar binnen gekeerd in de bus te
worden gestoken. Laat daarna de bus los om de schroefdop vast te zetten. (Fig.3)
Om de schroefbit/dop te verwijderen, trek de bus in de richting van de pijl en trek dan de schroefbit/dop eruit.
OPMERKING:
Indien de schroefbit niet diep genoeg in de bus wordt gestoken, zal de bus niet naar zijn oorspronkelijke positie terug-
keren en zal de schroefbit niet goed vastzitten. In dat geval dient u de schroefbit opnieuw erin te steken volgens de
bovenstaande aanwijzingen.
Werking van de schakelaar (Fig. 4)
LET OP:
Alvorens het batterijpak in het gereedschap te plaatsen,
kontroleert u altijd eerst even of de trekschakelaar
behoorlijk funktioneert en bij het loslaten naar de “OFF”
positie terugkeert.
Om het gereedschap te starten hoeft u de trekschakelaar
slechts in te drukken. U kunt de snelheid van het gereed-
schap opvoeren door de trekschakelaar dieper in te druk-
ken. Laat de trekschakelaar los om het gereedschap te
stoppen.
Elektrische rem
Dit gereedschap is uitgerust met een elektrische rem. Als
het herhaaldelijk gebeurt dat het gereedschap na het los-
laten van de trekschakelaar niet direct stopt, moet u het
gereedschap laten nazien door een Makita servicecen-
trum.
Aanzetten van de voorlamp (Fig. 4)
LET OP:
• Kijk niet direct in het lamplicht of in de lichtbron.
Druk de trekschakelaar in om de lamp aan te zetten. De
lamp blijft branden zolang als de trekschakelaar wordt
ingedrukt.
OPMERKING:
• Gebruik een droge doek om vuil op de lamp eraf te
vegen. Pas op dat u geen krassen maakt op de lamp-
lens, omdat de verlichtingssterkte daardoor kan ver-
minderen.
Werking van de omkeerschakelaar (Fig.5)
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Indien u de draairichting verandert terwijl de boor
nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer u het gereedschap niet gebruikt.
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting. Wanneer deze schake-
laar in de neutrale stand staat, kan de trekschakelaar niet
worden ingedrukt.
A= 17 mm
B= 14 mm
Voor het aanbrengen van dit type schroefbits, volg procedure (1).
(Opmerking) Makita schroefbits zijn van dit type.
A= 11 mm
B= 9 mm
Voor het aanbrengen van dit soort schroefdoppen, volg procedure (2).
(Opmerking) Voor het aanbrengen van de schroefdop is een inzetstuk nodig.

18
Bediening (Fig. 6 en 7)
Het juiste aandraaikoppel kan verschillen afhankelijk van
het soort en de maat van de schroef/bout, het materiaal
van het te bevestigen werkstuk, enz. De verhouding tus-
sen het aandraaikoppel en de vastdraaitijd is aangege-
ven in Fig. 6 voor de standaardbout, en in Fig. 7 voor de
bout met hoge trekvastheid.
Houd het gereedschap stevig vast en plaats de punt van
de schroefbit in de schroefkop. Oefen zoveel kracht op
het gereedschap uit als nodig is om de schroefbit op z’n
plaats te houden. Schakel vervolgens het gereedschap
in om de werkzaamheden te starten.
OPMERKING:
• Wanneer u schroef M8 of een schroef van een kleinere
maat aantrekt, dient u de druk op de trekschakelaar
voorzichtig aan te passen om beschadiging van de
schroef te voorkomen.
• Houd het gereedschap altijd haaks.
• Wanneer u de in de figuren aangegeven vastdraaitijden
overschrijdt, kan de schroef doldraaien of de schroef-
kop of de punt van de schroefbit beschadigd worden.
Het verdient daarom aanbeveling eerst een proefje te
nemen voor het vaststellen van de juiste vastdraaitijd.
Het aandraaikoppel wordt beïnvloed door een groot aan-
tal verschillende faktoren, waaronder de volgende.
Kontroleer na het vastdraaien altijd het aandraaikoppel
met een momentsleutel.
1. Wanneer het batterijpak bijna leeg is, neemt het vol-
tage af en vermindert het aandraaikoppel.
2. Schroefbit of schroefdop
Gebruikt u niet de juiste maat dan heeft een vermin-
dering van de aandraaikoppel plaats.
3. Bout
• In geval het koppelcoefficient overeenkomt met de
boutklasse, hangt het juiste aandraaikoppel af van
de boutdiameter.
• In geval de boutdiameters gelijk zijn, hangt het
juiste aandraaikoppel af van het koppelcoefficient,
de boutklasse en de boutlengte.
4. De manier van vasthouden van het gereedschap en
de positie waarin de schroef in het materiaal vastge-
draaid wordt, beinvloeden het koppel.
5. Bij lagere toerentallen wordt ook het aandraaikoppel
kleiner.
ONDERHOUD
LET OP:
Controleer altijd of de machine is uitgeschakeld en de
accu is losgekoppeld vooraleer onderhoud uit te voeren
aan de machine.
Vervangen van koolborstels (Fig. 8 en 9)
Verwijder en controleer regelmatig de koolborstels. Ver-
vang de koolborstels wanneer ze tot aan de limietmarke-
ring versleten zijn. Houd de koolborstels schoon zodat ze
goed in de houders glijden. Beide koolborstels dienen
tegelijkertijd te worden vervangen. Gebruik uitsluitend
identieke koolborstels.
Gebruik een schroevendraaier om de doppen van de
koolborstelhouders te verwijderen. Haal de versleten bor-
stels eruit, steek de nieuwe erin, en zet de doppen weer
goed vast.
Steek na het vervangen van de koolborstels de accu in
het gereedschap, en laat het gereedschap ongeveer 1
minuut onbelast draaien om de nieuwe koolborstels te
doen wennen. Controleer vervolgens de werking van het
gereedschap en de werking van de elektrische rem bij
het loslaten van de trekschakelaar. Als de elektrische
rem niet goed werkt, moet u deze laten repareren in het
dichtstbijzijnde Makita servicecentrum.
Om de VEILIGHEID en BETROUWBAARHEID van het
product te handhaven, dienen alle reparaties en alle
andere onderhoudswerkzaamheden of afstellingen te
worden uitgevoerd door een erkend Makita Servicecen-
trum, en dat uitsluitend met gebruik van Makita vervan-
gingsonderdelen.
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
•Schroefbits
• Diverse types originele Makita accu’s en acculaders
• Plastic draagkoffer

19
ESPAÑOL
Explicación de los dibujos
1Botón
2 Cartucho de batería
3 Pieza de apriete
4 Manguito
5 Pieza complementaria
6 Interruptor de gatillo
7 Lámpara
8 Interruptor inversor
9 Lado A
10 Lado B
11 Rotación hacia la derecha
12 Rotación hacia la izquierda
13 N•m
14 Torsión de apriete
15 Torsión de apriete
correcta para
16 Segundos
17 Tiempo de apriete
18 Marca de límite
19 Destornillador
20 Tapa del portaescobillas
ESPECIFICACIONES
Modelo 6916FD
Capacidades
Tornillo de máquina .........................................M4 – M8
Perno estándar ..............................................M5 – M12
Perno de gran resistencia a la tracción .........M5 – M10
Velocidad en vacío (min-1) .................................0 – 2.300
Impactos por minuto ..........................................0 – 3.000
Longitud total ......................................................165 mm
Peso neto ...............................................................1,6 kg
Tensión nominal ................................................. CC 12 V
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de
país a país.
Uso previsto
La herramienta ha sido diseñada para atornillar en
madera, metal y plástico.
Sugerencias de seguridad
Para su propia seguridad, consulte las instrucciones de
seguridad incluidas.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES PARA EL CARGADOR Y
CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea todas
las instrucciones e indicaciones de precaución
sobre (1) el cargador de baterías, (2) la batería, y
(3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de uso del cartucho de batería se
acorta demasiado, deje de usarlo inmediata-
mente. Podría resultar en un riesgo de recalen-
tamiento, posibles quemaduras e incluso una
explosión.
4. Si entra electrólito en sus ojos, aclárelos con
agua limpia y vea a un médico inmediatamente.
Existe el riesgo de poder perder la vista.
5. Cubra siempre los terminales de la batería con la
tapa de la batería cuando no esté usando el car-
tucho de batería.
6. No cortocircuite el cartucho de batería:
(1) No toque los terminales con ningún material
conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al agua ni
a la lluvia.
Un cortocircuito en la batería puede producir
una gran circulación de corriente, un recalenta-
miento, posibles quemaduras e incluso una
rotura de la misma.
7. No guarde la herramienta ni el cartucho de bate-
ría en lugares donde la temperatura pueda
alcanzar o exceder los 50°C.
8. Nunca incinere el cartucho de batería incluso en
el caso de que esté dañado seriamente o ya no
sirva en absoluto.
El cartucho de batería puede explotar si se tira al
fuego.
9. Tenga cuidado de no dejar caer ni golpear el car-
tucho de batería.
GUARDE ESTAS INSTRUCCIONES.
Consejos para alargar al máximo la vida de
servicio de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el cartucho
de batería cuando note menos potencia en la
herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de la
batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10°C – 40°C. Si un cartucho de
batería está caliente, déjelo enfriar antes de car-
garlo.
4. Cargue el cartucho de batería de hidruro metá-
lico de níkel cuando no lo utilice durante más de
seis meses.
NORMAS DE SEGURIDAD
ADICIONALES PARA LA HERRAMIENTA
1. Tenga presente que esta herramienta siempre
está en un estado de operación debido a que no
se tiene que enchufar a una toma de alimenta-
ción.
2. Cuando realice una tarea donde la herramienta
pueda entrar en contacto con cableado oculto o
su propio cable, sujete la herramienta por las
superficies de asimiento aisladas. El contacto
con un cable con corriente hará que la corriente
circule por las partes metálicas de la herra-
mienta y electrocute al operario.
3. Asegúrese siempre de que el punto de apoyo de
sus pies sea firme. Por otro lado, asegúrese de
que no haya nadie debajo cuando esté utilizando
la herramienta en lugares situados a una cierta
altura del suelo.

20
4. Sostenga la herramienta firmemente.
5. Utilice protectores para los oídos.
GUARDE ESTAS INSTRUCCIONES.
INTRUCCIONES
PARA EL FUNCIONAMIENTO
Instalación o extracción del cartucho de
batería (Fig.1)
• Apague siempre la herramienta antes de insertar o reti-
rar el cartucho de batería.
• Para retirar el cartucho de batería, sáquelo de la herra-
mienta a la vez que presiona los botones a ambos cos-
tados del cartucho.
• Para insertar el cartucho de batería, alinee la pestaña
del cartucho de batería con la acanaladura del aloja-
miento y deslícelo hacia adentro. Insértelo siempre a
tope de manera que quede fijo en el interior produ-
ciendo un ligero chasquido. En caso contrario, podría
salirse accidentalmente de la herramienta, pudiéndole
causar heridas a usted o a alguien que se encuentre
cerca de usted.
• No emplee fuerza para insertar el cartucho de batería.
Si no puede deslizarse fácilmente será porque no lo
está insertando debidamente.
Instalación o extracción de la pieza de apriete
Importante:
Asegúrese siempre de que la alimentación de la herramienta esté desconectada y de que se haya extraído el cartu-
cho de la batería antes de instalar o extraer la pieza de apriete.
Utilice solamente la pieza de apriete tipo destornillador o tipo llave de cubo mostrada en la tabla de abajo.
No utilice ninguna otra pieza de apriete tipo destornillador o tipo llave de cubo.
1. Para instalar la pieza de apriete, tire del manguito en el sentido de la flecha e inserte la pieza de apriete en el
manguito todo lo posible. Luego deje libre el manguito para asegurar la pieza de apriete. (Fig. 2)
2. Para instalar la pieza de apriete, tire del manguito en el sentido de la flecha e inserte la pieza complementaria y la
de apriete en el manguito todo lo posible. La pieza complementaria deberá insertarse en el manguito con el
extremo en punta hacia adentro. Luego deje libre el manguito para asegurar la pieza de apriete. (Fig.3)
Para quitar la pieza de apriete, tire del manguito en el sentido de la flecha y sáquela firmemente.
NOTA:
Si la pieza de apriete no se inserta lo suficiente en el manguito, éste no volverá a su posición original y la pieza de
apriete no quedará asegurada. En este caso, intente volver a insertar la pieza de apriete según las instrucciones de
arriba.
Interruptor de encendido (Fig. 4)
PRECAUCIÓN:
Antes de insertar el cartucho de la batería en la herra-
mienta, compruebe siempre que el interruptor de gatillo
actúe correctamente y que retorne a la posición “OFF”
cuando se libera.
Para poner en funcionamiento la herramienta, presione
simplemente el disparador. La velocidad de la herra-
mienta se aumenta incrementando la presión en el dia-
parador. Suelte el disparador para detenerla.
Freno eléctrico
Esta herramienta está equipada con un freno eléctrico.
Si la herramienta dejase de pararse enseguida sistemáti-
camente después de soltar el gatillo interruptor, pida a
un centro de servicio Makita que le hagan el manteni-
miento.
Iluminación de la lámpara delantera (Fig. 4)
PRECAUCIÓN:
• No mire a la luz ni vea la fuente de luz directamente.
Apriete el gatillo interruptor para encender la lámpara. La
lámpara seguirá encendida mientras el gatillo interruptor
esté siendo apretado.
NOTA:
• Utilice un paño seco para quitar la suciedad de la lente
de la lámpara. Tenga cuidado de no rayar la lente de la
lámpara, porque podrá disminuir la iluminación.
Accionamiento del conmutador de inversión
(Fig. 5)
PRECAUCIÓN:
• Compruebe siempre la dirección de rotación antes de
realizar la operación de trabajo.
• Emplee el conmutador de inversión sólo después de
que la herramienta esté completamente parada. Si
cambia la dirección de rotación antes de que la herra-
mienta se pare podrá dañarla.
• Cuando no utilice la herramienta, ponga siempre el
interruptor de inversión en la posición neutral.
Esta herramienta tiene un conmutador de inversión para
cambiar la dirección de rotación. Presione el conmutador
de inversión del lado A para que gire hacia la derecha o
el del lado B para que gire hacia la izquierda. Cuando el
conmutador de inversión esté en la posición neutral, el
interruptor de gatillo no podrá ser accionado.
A= 17 mm
B= 14 mm
Para instalar estos tipos de piezas de apriete, siga el procedimiento (1).
(Nota) Las piezas de apriete Makita son de estos tipos.
A= 11 mm
B= 9 mm
Para instalar estos tipos de piezas de apriete, siga el procedimiento (2).
(Nota) Para instalar la pieza de apriete se necesita la pieza complementaria.
