Makita HR166D User manual

HR166D
EN Cordless Rotary Hammer INSTRUCTION MANUAL 6
SV Batteridriven borrhammare BRUKSANVISNING 12
NO Batteridrevet borhammer BRUKSANVISNING 18
FI Akkukäyttöinen poravasara KÄYTTÖOHJE 24
LV Bezvada perforators LIETOŠANAS INSTRUKCIJA 30
LT Akumuliatorinis smūginis
grąžtas NAUDOJIMO INSTRUKCIJA 36
ET Juhtmeta puurvasar KASUTUSJUHEND 42
RU Аккумуляторный
Перфоратор
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ 48

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
2
Fig.4
1
AB
Fig.5
1
Fig.6
1
Fig.7
1
Fig.8
2

1
2
Fig.9
1
Fig.10
1
2
Fig.11
1
2
Fig.12
1
Fig.13
1
2
Fig.14
Fig.15
1
Fig.16
3

1
2
Fig.17
1
Fig.18
1
2
Fig.19
1
Fig.20
Fig.21
Fig.22
1
Fig.23
4

Fig.24
5

6ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: HR166D
Drilling capacities Concrete 16 mm
Steel 10 mm
Wood 13 mm
No load speed 0 - 680 min-1
Blows per minute 0 - 4,800 min-1
Overall length 250 mm
Rated voltage D.C. 10.8 V
Battery cartridge BL1015 / BL1020B BL1040B
Net weight 1.8 kg 2.0 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsandbatterycartridgemaydifferfromcountrytocountry.
• Weight,withbatterycartridge,accordingtoEPTA-Procedure01/2003
Intended use
Thetoolisintendedforhammerdrillinganddrillingin
brick,concreteandstone.
Itisalsosuitablefordrillingwithoutimpactinwood,
metal, ceramic and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN60745:
Sound pressure level (LpA):86dB(A)
Sound power level (LWA):97dB(A)
Uncertainty(K):3dB(A)
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN60745:
Workmode:hammerdrillingintoconcrete
Vibrationemission(ah, HD):7.5m/s2
Uncertainty(K):1.5m/s2
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
beenmeasuredinaccordancewiththestandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
useofthepowertoolcandifferfromthedeclared
emission value depending on the ways in which the
tool is used.
WARNING:Besuretoidentifysafetymeasures
toprotecttheoperatorthatarebasedonanestima-
tionofexposureintheactualconditionsofuse(taking
accountofallpartsoftheoperatingcyclesuchas
thetimeswhenthetoolisswitchedoffandwhenitis
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool.Failuretofollowallinstructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.

7ENGLISH
CORDLESS ROTARY HAMMER
SAFETY WARNINGS
1. Wear ear protectors.Exposuretonoisecan
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
3.
Hold power tool by insulated gripping sur-
faces, when performing an operation where the
cutting accessory may contact hidden wiring.
Cuttingaccessorycontactinga"live"wiremay
makeexposedmetalpartsofthepowertool"live"
and could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5.
Be sure the bit is secured in place before operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for
a while by operating it under no load. This
will loosen up the lubrication. Without proper
warm-up, hammering operation is difcult.
8. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
9. Hold the tool rmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could y out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
Forcommercialtransportse.g.bythirdparties,
forwardingagents,specialrequirementonpack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consult-
inganexpertforhazardousmaterialisrequired.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormaskoffopencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.

8ENGLISH
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
it into place. Insert it all the way until it locks in place
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen.Ifnot,
itmayaccidentallyfalloutofthetool,causinginjuryto
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2.Checkbutton
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
lightupforfewseconds.
Indicator lamps Remaining
capacity
Lighted Off
75%to100%
50%to75%
25%to50%
0%to25%
NOTE:Dependingontheconditionsofuseandthe
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutsoffpowertothe
motortoextendtoolandbatterylife.Thetoolwillauto-
maticallystopduringoperationifthetoolorbatteryis
placedunderoneofthefollowingconditions:
Overload protection
Whenthebatteryisoperatedinamannerthatcauses
ittodrawanabnormallyhighcurrent,thetoolautomat-
ically stops without any indication. In this situation, turn
thetooloffandstoptheapplicationthatcausedthetool
tobecomeoverloaded.Thenturnthetoolontorestart.
Overheat protection
Whenthetoolorbatteryisoverheated,thetoolstops
automaticallyandthelampblinks.Inthiscase,letthe
toolandbatterycoolbeforeturningthetoolonagain.
Overdischarge protection
Whenthebatterycapacityisnotenough,thetoolstops
automatically.Ifyouturnthetoolon,themotorruns
againbutstopssoon.Inthiscase,removethebattery
fromthetoolandchargethebattery.
Switch action
WARNING: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
►Fig.3: 1. Switch trigger
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.4: 1. Switch trigger 2. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE:Useadryclothtowipethedirtoffthelensof
thelamp.Becarefulnottoscratchthelensoflamp,or
it may lower the illumination.
Reversing switch action
►Fig.5: 1. Reversing switch lever

9ENGLISH
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
Thistoolhasareversingswitchtochangethedirection
ofrotation.Depressthereversingswitchleverfromthe
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Selecting the action mode
NOTICE: Do not rotate the action mode chang-
ing knob when the tool is running.Thetoolwillbe
damaged.
NOTICE: To avoid rapid wear on the mode
change mechanism, be sure that the action mode
changing knob is always positively located in one
of the action mode positions.
Rotation with hammering
For drilling in concrete, masonry, etc., rotate the action
modechangingknobtothe symbol.Useacar-
bide-tippeddrillbit.
►Fig.6: 1.Actionmodechangingknob
Rotation only
For drilling in wood, metal or plastic materials, rotate
theactionmodechangingknobtothe symbol.Usea
twistdrillbitorwooddrillbit.
►Fig.7: 1.Actionmodechangingknob
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Side grip (auxiliary handle)
CAUTION: Always use the side grip to ensure
safe operation.
CAUTION: After installing or adjusting the
side grip, make sure that the side grip is rmly
secured.
Installthesidegripsothatthegroovesonthegriptin
theprotrusionsonthetoolbarrel.Turnthegripclock-
wisetosecureit.Thegripcanbexedatdesiredangle.
►Fig.8: 1. Side grip
Grease

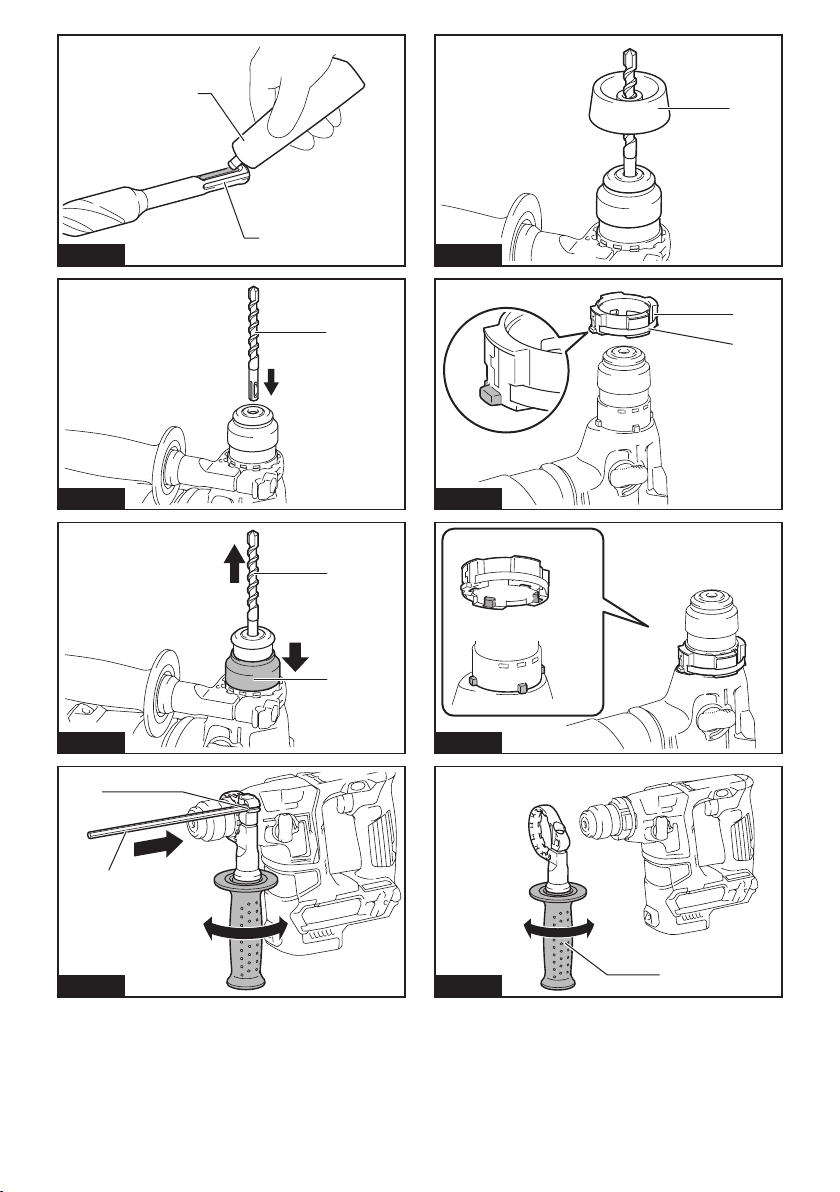

Coattheshankendofthedrillbitbeforehandwitha
smallamountofgrease(about0.5-1g).
Thischucklubricationassuressmoothactionandlon-
gerservicelife.
Installing or removing drill bit
Cleantheshankendofthedrillbitandapplygrease
beforeinstallingthedrillbit.
►Fig.9: 1. Shank end 2. Grease
Insertthedrillbitintothetool.Turnthedrillbitandpush
it in until it engages.
Afterinstallingthedrillbit,alwaysmakesurethatthe
drillbitissecurelyheldinplacebytryingtopullitout.
►Fig.10: 1.Drillbit
Toremovethedrillbit,pullthechuckcoverdownallthe
wayandpullthedrillbitout.
►Fig.11: 1.Drillbit2. Chuck cover
Depth gauge
Thedepthgaugeisconvenientfordrillingholesofuniform
depth. Loosen the side grip and insert the depth gauge
intotheholeonthesidegrip.Adjustthedepthgaugetothe
desireddepthandtightenthesidegriprmly.
►Fig.12: 1. Hole 2. Depth gauge
NOTE:Makesurethatthedepthgaugedoesnot
touchthemainbodyofthetoolwhenattachingit.
Dust cup (optional accessory)
Usethedustcuptopreventdustfromfallingoverthe
toolandonyourselfwhenperformingoverheaddrilling
operations.Attachthedustcuptothebitasshownin
thegure.Thesizeofbitswhichthedustcupcanbe
attachedtoisasfollows.
Model Bit diameter
Dust cup 5 6 mm - 14.5 mm
Dustcup9 12 mm - 16 mm
►Fig.13: 1. Dust cup
Dust cup set (optional accessory)
NOTICE: Do not use the dust cup set when drill-
ing in metal or similar. It may damage the dust cup
setduetotheheatproducedbysmallmetaldustor
similar. Do not install or remove the dust cup set with
thedrillbitinstalledinthetool.Itmaydamagethe
dust cup set and cause dust leak.
NOTE: The standard side grip cannot be used
with the dust cup set being installed on the tool.
Use an optional side grip when the dust cup set is
installed on the tool.
Beforeinstallingthedustcupset,removethebitfrom
thetoolifinstalled.
Installthespacersothatthegroovesonthespacertin
theprotrusionsonthetoolbarrelwhilewideningit.Be
carefulforthespringnottocomeofffromtheslitofspacer.

10 ENGLISH
►Fig.14: 1. Spacer 2. Spring
►Fig.15
Installthesidegripsothatthegrooveonthegriptin
theprotrusiononthespacer.Turnthegripclockwiseto
secure it.
►Fig.16: 1. Side grip

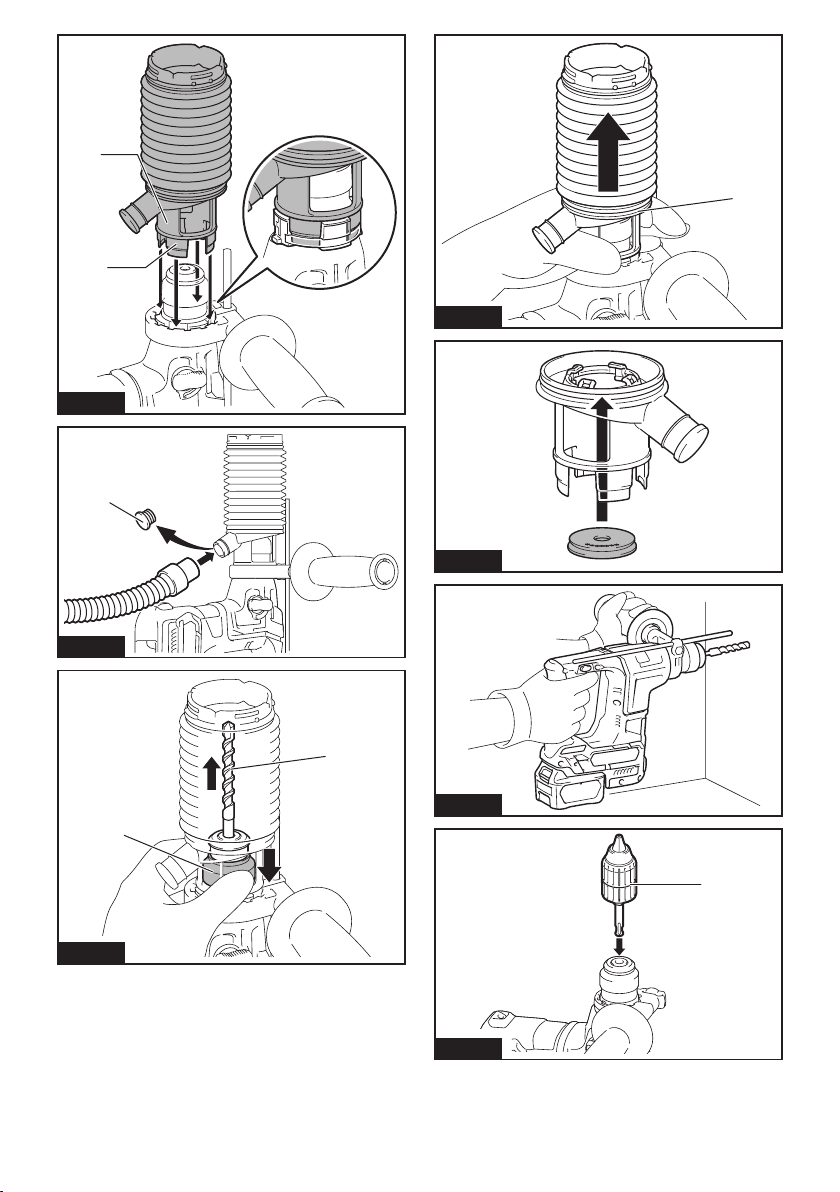

Installthedustcupsetsothattheclawsofthedustcup
tinintheslitsonthespacer.
►Fig.17: 1. Dust cup 2. Claws
NOTE:Ifyouconnectavacuumcleanertothedust
cupset,removethedustcapbeforeconnectingit.
►Fig.18: 1. Dust cap
Toremovethedrillbit,pullthechuckcoverdownallthe
wayandpullthedrillbitout.
►Fig.19: 1. Bit 2. Chuck cover
Toremovethedustcupset,holdtherootofdustcup
and pull it out.
►Fig.20: 1. Dust cup
NOTE:Ifthecapcomesofffromthedustcup,attach
itwithitsprintedsidefacingupsothatgrooveonthe
captsintheinsideperipheryoftheattachment.
►Fig.21
OPERATION
CAUTION: Always use the side grip (auxiliary
handle) and rmly hold the tool by both side grip
and switch handle during operations.
CAUTION: Always make sure that the work-
piece is secured before operation.
NOTE:Ifthebatterycartridgeisinlowtemperature,
thetool’scapabilitymaynotbefullyobtained.Inthis
case,warmupthebatterycartridgebyusingthe
toolwithnoloadforawhiletofullyobtainthetool’s
capability.
►Fig.22
Hammer drilling operation
CAUTION:Thereistremendousandsudden
twistingforceexertedonthetool/drillbitatthetimeof
holebreak-through,whentheholebecomesclogged
withchipsandparticles,orwhenstrikingreinforcing
rodsembeddedintheconcrete.Always use the side
grip (auxiliary handle) and rmly hold the tool by
both side grip and switch handle during opera-
tions.Failuretodosomayresultinthelossofcontrol
ofthetoolandpotentiallysevereinjury.
Settheactionmodechangingknobtothe symbol.
Positionthedrillbitatthedesiredlocationforthehole,
thenpulltheswitchtrigger.Donotforcethetool.Light
pressuregivesbestresults.Keepthetoolinposition
andpreventitfromslippingawayfromthehole.
Donotapplymorepressurewhentheholebecomes
clogged with chips or particles. Instead, run the tool at
anidle,thenremovethedrillbitpartiallyfromthehole.
Byrepeatingthisseveraltimes,theholewillbecleaned
outandnormaldrillingmayberesumed.
NOTE:Eccentricityinthedrillbitrotationmayoccur
whileoperatingthetoolwithnoload.Thetoolauto-
maticallycentersitselfduringoperation.Thisdoesnot
affectthedrillingprecision.
Drilling in wood or metal
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece.Thereisatremendousforceexertedon
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
NOTICE: Never use “rotation with hammering”
when the drill chuck is installed on the tool.The
drillchuckmaybedamaged.
Also,thedrillchuckwillcomeoffwhenreversingthe
tool.
NOTICE: Pressing excessively on the tool will
not speed up the drilling.Infact,thisexcessive
pressurewillonlyservetodamagethetipofyourdrill
bit,decreasethetoolperformanceandshortenthe
servicelifeofthetool.
Settheactionmodechangingknobtothe symbol.
Useadrillchuckassembly(optionalaccessory).When
installingit,refertothesection“Installingorremoving
drillbit”.
►Fig.23: 1.Drillchuckassembly

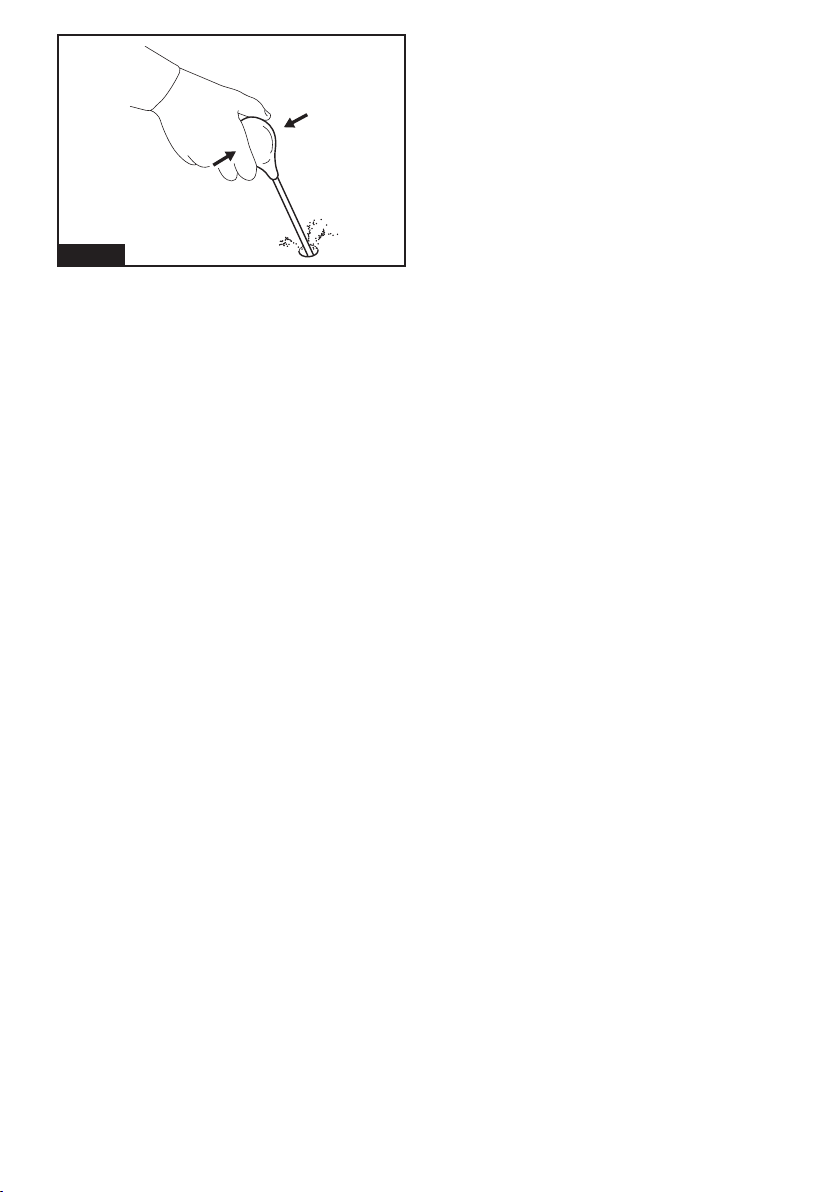

Blow-out bulb (optional accessory)
Afterdrillingthehole,usetheblow-outbulbtocleanthe
dustoutofthehole.
►Fig.24
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.

11 ENGLISH
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessoriesorattachmentsmightpresentariskof
injurytopersons.Onlyuseaccessoryorattachment
foritsstatedpurpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Carbide-tippeddrillbits
• Drillchuckassembly
• Chuckadapter
• Keylessdrillchuck
• DrillchuckS13
• ChuckkeyS13
• Bitgrease
• Depthgauge
• Blow-outbulb
• Dustcup
• Dustcupset
• Safetygoggles
• Hook
• Makitagenuinebatteryandcharger
• Plasticcarryingcase
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

12 SVENSKA
SVENSKA (Originalinstruktioner)
SPECIFIKATIONER
Modell: HR166D
Borrkapaciteter Cement 16 mm
Stål 10 mm
Trä 13 mm
Hastighetutanbelastning 0 - 680 min-1
Slag per minut 0 - 4 800 min-1
Totallängd 250 mm
Märkspänning 10,8 V likström
Batterikassett BL1015 / BL1020B BL1040B
Nettovikt 1,8 kg 2,0 kg
• Pågrundavvårtpågåendeprogramförforskningochutvecklingkandessaspecikationerändrasutanföregå-
ende meddelande.
• Specikationerochbatterikassettkanvarieramellanolikaländer.
• Vikt,medbatterikassett,ienlighetmedEPTA-procedure01/2003
Avsedd användning
Maskinenäravseddförslagborrningochborrningi
tegel,betongochsten.
Denärävenlämpadförborrningutanslagiträ,metall,
keramik och plast.
Buller
DennormalabullernivånförA-belastningärbestämd
enligtEN60745:
Ljudtrycksnivå(LpA):86dB(A)
Ljudeffektnivå(LWA):97dB(A)
Mättolerans(K):3dB(A)
VARNING: Använd hörselskydd.
Vibration
Dettotalavibrationsvärdet(treaxladvektorsumma)
bestämtenligtEN60745:
Arbetsläge:slagborrningibetong
Vibrationsemission(ah, HD):7,5m/s2
Mättolerans(K):1,5m/s2
Arbetsläge:borrningimetall
Vibrationsemission(ah,D):2,5m/s2ellerlägre
Mättolerans(K):1,5m/s2
OBS:Detdeklareradevibrationsemissionsvärdet
haruppmättsienlighetmedstandardtestmetoden
ochkananvändasförattjämföraenmaskinmeden
annan.
OBS:Detdeklareradevibrationsemissionsvärdetkan
ocksåanvändasienpreliminärbedömningavexpo-
neringförvibration.
VARNING:Viberationsemissionenunderfaktisk
användningavmaskinenkanskiljasigfråndetdekla-
reradeemissionsvärdet,beroendepåhurmaskinen
används.
VARNING:Varnogamedattidentierasäker-
hetsåtgärderförattskyddaanvändaren,vilkaärgrun-
dadepåenuppskattningavgradenavexponering
förvibrationerunderdefaktiskaanvändningsförhål-
landena,(ta,förutomavtryckartiden,medalladelar
avanvändarcykelniberäkningen,somtillexempel
tidendåmaskinenäravstängdochnärdengårpå
tomgång).
EG-försäkran om överensstämmelse
Gäller endast inom EU
EG-försäkranomöverensstämmelseinkluderassom
bilagaAtilldennabruksanvisning.
SÄKERHETSVARNINGAR
Allmänna säkerhetsvarningar för
maskiner
VARNING: Läs alla säkerhetsvarningar, anvis-
ningar, illustrationer och specikationer som
medföljer det här maskinen.Underlåtenhetattfölja
instruktionernakanledatillelstötar,brandoch/eller
allvarliga personskador.
Spara alla varningar och instruk-
tioner för framtida referens.
Termen”maskin”somangesivarningarnahänvisartill
dineldrivnamaskin(sladdansluten)ellerbatteridrivna
maskin (sladdlös).

13 SVENSKA
SÄKERHETSVARNINGAR FÖR
BATTERIDRIVEN BORRHAMMARE
1. Använd hörselskydd.Kraftigtbullerkanorsaka
hörselskador.
2. Använd extrahandtag om det levereras med
maskinen.Omduförlorarkontrollenövermaski-
nen kan det leda till personskador.
3. Håll verktyget i de isolerade handtagen om
det nns risk för att sågverktyget kan komma
i kontakt med en dold elkabel. Om sågverktyget
kommerikontaktmedenströmförandeledning
blirverktygetsblottlagdametalldelarströmförande
ochkangeanvändarenenelektriskstöt.
4. Använd en hård hjälm (skyddshjälm), skydds-
glasögon och/eller ansiktsskydd. Vanliga
glasögon och solglasögon är INTE skydds-
glasögon. Du bör också bära ett dammskydd
och tjockt fodrade handskar.
5. Se till att borret sitter säkert innan maskinen
används.
6.
Under normal användning vibrerar maskinen.
Skruvarna kan lätt lossna, vilket kan orsaka
maskinhaveri eller en olycka. Kontrollera att
skruvarna är åtdragna innan maskinen används.
7. I kall väderlek, eller när verktyget inte använts
under en längre tid, bör du värma upp verk-
tyget genom att använda det utan belastning.
Detta gör smörjningen mer viskös. Utan upp-
värmning blir det svårt att använda hammaren.
8.
Se till att alltid ha ordentligt fotfäste. Se till att ingen
står under dig när maskinen används på hög höjd.
9. Håll maskinen stadigt med båda händerna.
10. Håll händerna borta från rörliga delar.
11. Lämna inte maskinen igång. Använd endast
maskinen när du håller den i händerna.
12.
Rikta inte maskinen mot någon när den används.
Borret kan yga ut och skada någon allvarligt.
13. Rör inte vid borret eller närliggande delar efter
användning, då de kan vara extremt varma och
orsaka brännskador.
14. Vissa material kan innehålla giftiga kemikalier.
Se till att du inte andas in damm eller får det
på huden. Följ anvisningarna i leverantörens
materialsäkerhetsblad.
SPARA DESSA ANVISNINGAR.
VARNING: GLÖM INTE att också fortsätt-
ningsvis strikt följa säkerhetsanvisningarna för
maskinen även efter att du blivit van att använda
den. Vid FELAKTIG HANTERING av maskinen
eller om inte säkerhetsanvisningarna i denna
bruksanvisning följs kan följden bli allvarliga
personskador.
Viktiga säkerhetsanvisningar för
batterikassetten
1. Innan batterikassetten används ska alla
instruktioner och varningsmärken på (1) bat-
teriladdaren, (2) batteriet och (3) produkten
läsas.
2. Montera inte isär batterikassetten.
3. Om drifttiden blivit avsevärt kortare ska
användningen avbrytas omedelbart. Det kan
uppstå överhettning, brännskador och t o m en
explosion.
4. Om du får elektrolyt i ögonen ska de sköljas
med rent vatten och läkare uppsökas omedel-
bart. Det nns risk för att synen förloras.
5. Kortslut inte batterikassetten.
(1) Rör inte vid polerna med något strömfö-
rande material.
(2) Undvik att förvara batterikassetten till-
sammans med andra metallobjekt som
t.ex. spikar, mynt o.s.v.
(3) Skydda batteriet mot vatten och regn.
En batterikortslutning kan orsaka ett
stort strömöde, överhettning, brand och
maskinhaveri.
6. Förvara inte maskinen och batterikassetten på
platser där temperaturen kan nå eller överstiga
50 °C.
7. Bränn inte upp batterikassetten även om
den är svårt skadad eller helt utsliten.
Batterikassetten kan explodera i öppen eld.
8. Var försiktig så att du inte råkar tappa batteriet
och utsätt det inte för stötar.
9. Använd inte ett skadat batteri.
10. De medföljande litiumjonbatterierna är föremål
för kraven i gällande lagstiftning för farligt
gods.
Förkommersiellatransporter(avt.ex.tredjeparter
somspeditionsrmor)måstedesärskildatrans-
portkravsomangespåemballagetochetiketter
iakttas.
Förattförberedadenproduktsomskaavsändas
krävsattdukonsulterarenexpertpåriskmaterial.
Varocksåuppmärksampåattdetidittlandkan
nnasytterligareföreskrifterattfölja.
Tejpaöverellermaskerablottadekontakteroch
packabatterietpåsådantsättattdetintekanröra
sigfrittiförpackningen.
11. Följ lokala föreskrifter beträffande avfallshan-
tering av batteriet.
SPARA DESSA ANVISNINGAR.
FÖRSIKTIGT: Använda endast äkta Makita-
batterier.AnvändningavoäktaMakita-batteriereller
batteriersomharmanipuleratskanledatillperson-
ochutrustningsskadorellertillattbatterietfattareld.
DetupphäverocksåMakitasgarantiförverktygetoch
laddaren.
Tips för att uppnå batteriets max-
imala livslängd
1. Ladda batterikassetten innan den är helt
urladdad. Stanna alltid maskinen och ladda
batterikassetten när du märker att maskinen
blir svagare.
2. Ladda aldrig en fulladdad batterikassett.
Överladdning förkortar batteriets livslängd.
3. Ladda batterikassetten vid en rumstemperatur
på 10 °C - 40 °C. Låt en varm batterikassett
svalna innan den laddas.

14 SVENSKA
FUNKTIONSBESKRIVNING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
du justerar maskinen eller kontrollerar dess
funktioner.
Montera eller demontera
batterikassetten
FÖRSIKTIGT: Stäng alltid av maskinen innan
du monterar eller tar bort batterikassetten.
FÖRSIKTIGT: Håll stadigt i maskinen och
batterikassetten när du monterar eller tar bort
batterikassetten.Iannatfallkandetledatillattde
gliderurdinahänderochorsakarskadapåmaskinen
ochbatterikassettensamtpersonskada.
►Fig.1: 1. Röd indikator 2. Knapp 3. Batterikassett
Tabortbatterikassettengenomattskjutanerknap-
penpåkassettensframsidasamtidigtsomdudrarut
batterikassetten.
Sättibatterikassettengenomattriktaintunganpå
batterikassettenmotspåretihöljetochskjutdenpå
plats.Tryckinbatterikassettenordentligttillsdenlåser
fastmedettklick.Omdukansedenrödaindikatornpå
knappensovansidaärdenintelåstordentligt.
FÖRSIKTIGT: Sätt alltid i batterikassetten
helt tills den röda indikatorn inte längre syns.
Iannatfallkandenoväntatfallaurmaskinenoch
skada dig eller någon annan.
FÖRSIKTIGT: Montera inte batterikassetten
med våld.Omkassettenintelättgliderpåplatsär
denfelinsatt.
Indikerar kvarvarande
batterikapacitet
Endast för batterikassetter med indikator
►Fig.2: 1. Indikatorlampor 2. Kontrollknapp
Tryckpåkontrollknappenpåbatterikassettenförattse
kvarvarandebatterikapacitet.Indikatorlampornalyseri
ett par sekunder.
Indikatorlampor Återstående
kapacitet
Upplyst Av
75%till100%
50%till75%
25%till50%
0%till25%
OBS:Beroendepåanvändningsförhållandenochden
omgivandetemperaturenkanindikationenskiljasig
lättfråndenfaktiskabatterikapaciteten.
Skyddssystem för maskinen/
batteriet
Verktygetärutrustatmedettskyddssystemförverkty-
get/batteriet.Dettasystembryterautomatisktströmmen
tillmotornförattförlängaverktygetsochbatteriets
livslängd.Verktygetstopparautomatisktunderanvänd-
ningenomverktygetellerbatteriethamnarienavföl-
jandesituationer:
Överbelastningsskydd
Ombatterietanvändspåettsättsomgörattdetdrar
onormalt mycket ström kan det stoppas automatiskt
utannågonvarning.Närdettaskerstängerduavverk-
tygetochupphörmedarbetetsomgjordeattverktyget
överbelastades.Startadärefterverktygetigen.
Överhettningsskydd
Närverktygetellerbatterietöverhettasstoppasdet
automatisktochlampanbörjarblinka.Isådantfallska
dulåtaverktygetochbatterietsvalnainnandustartar
verktyget igen.
Överurladdningsskydd
Närbatterikapacitetärotillräckligstopparmaskinen
automatiskt. Om du trycker in avtryckaren går motorn
igångmenstannarsnartigen.Isådantfallskabatteriet
tas ur maskinen och laddas.
Avtryckarens funktion
VARNING: Innan du sätter i batterikassetten
i maskinen ska du kontrollera att avtryckaren
fungerar och återgår till läget ”OFF” när du släp-
per den.
►Fig.3: 1.Avtryckare
Tryckinavtryckarenförattstartaverktyget.Hastigheten
ökasgenomatttryckahårdarepåavtryckaren.Släpp
avtryckarenförattstoppamaskinen.
Tända frontlampan
►Fig.4: 1.Avtryckare2. Lampa
FÖRSIKTIGT: Titta inte in i ljuset eller direkt
i ljuskällan.
Tryckpåavtryckarenföratttändalampan.Lampan
fortsätterattlysasålängeduhålleravtryckarenintryckt.
Lampanslocknarungefär10sekunderefterattduhar
släpptavtryckaren.
OBS:Användentorrtrasaföratttorkabortsmuts
frånlampglaset.Varförsiktigsåattintelampglaset
repaseftersomljusetdåkanblisvagare.
Reverseringsspakens funktion
►Fig.5: 1. Reverseringsspak

15 SVENSKA
FÖRSIKTIGT: Kontrollera alltid rotationsrikt-
ningen före användning.
FÖRSIKTIGT: Använd endast reverseringsk-
nappen när maskinen har stoppat helt.Maskinen
kanskadasomdubyterrotationsriktningmedanden
fortfaranderoterar.
FÖRSIKTIGT: Ställ alltid in reverseringsspa-
ken i neutralt läge när du inte använder maskinen.
Dennamaskinharenreverseringsknappförbyteav
rotationsriktning.Tryckinreverseringsspakenfrånsida
AförmedursrotationochfrånsidaBförmotursrotation.
Närreverseringsspakenärineutraltlägefungerarinte
avtryckaren.
Välja arbetsläge
OBSERVERA: Använd inte arbetslägesreglaget
när verktyget används. Verktyget kan skadas.
OBSERVERA: För att undvika snabbt slitage på
mekanismen för ändring av läge ska du se till att
reglaget för byte av arbetsläge alltid är i position
för ett av arbetslägena.
Slagborrning
Vridreglagetförbyteavarbetslägetillsymbolen för
borrningibetong,murbrukmm.Användettborrmed
karbidspets.
►Fig.6: 1.Spakförbyteavarbetsläge
Endast borrning
Vidborrningiträ,metallellerplastmaterial,vridreglaget
förbyteavarbetslägetillsymbolen .Användborrför
metallellerträ.
►Fig.7: 1.Spakförbyteavarbetsläge
MONTERING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan du
underhåller maskinen.
Sidohandtag (extrahandtag)
FÖRSIKTIGT: Använd alltid sidohandtaget för
att garantera säker drift.
FÖRSIKTIGT: Efter installation eller justering
av sidohandtaget måste du se till att sidohandta-
get sitter ordentligt fast.
Sättisidohandtagetsåattspårenihandtagetpassar
in i spåren på den cylindriska delen. Vrid handtaget
medursförattlåsafastdet.Handtagetkanfästasi
önskad vinkel.
►Fig.8: 1. Sidohandtag
Fett
Täckpåförhandborrfästetmedenlitenmängdfett(ca
0,5 - 1 g).
Smörjningavchuckengersmidigfunktionochlängrelivslängd.
Sätta i och ta ur borrbits
Rengörborrfästetochapplicerafettinnandetmonteras.
►Fig.9: 1.Skaftände2. Fett
Sättinborretimaskinen.Vridborretochtryckintillsdet
låserfast.
Seeftermonteringavborrettillattdetsitterordentligt
fastgenomattförsökadrautdet.
►Fig.10: 1. Borr
Tautborretgenomatttryckanerchuckskyddethela
vägenochdrautdet.
►Fig.11: 1. Borr 2.Chuckhölje
Djupmått
Djupmåttetärpraktisktförattborrahålmedsamma
djup.Lossasidhandtagetochsättidjupmätarenihåleti
sidohandtaget.Justeradjupmätarentillönskatdjupoch
drafastsidhandtagetordentligt.
►Fig.12: 1. Hål 2.Djupmått
OBS:Setillattdjupmätarenintevidrörmaskinkrop-
pennärdumonterarden.
Dammuppsamlare (valfritt tillbehör)
Använddammuppsamlarenförattförhindraatt
dammfallerövermaskinenochdigsjälvnärdubor-
raröverhuvudet.Sättfastdammuppsamlarenenligt
guren.Följandeborrstorlekarkananvändasmed
dammuppsamlaren.
Modell Borrdiameter
Dammuppsamlare 5 6 mm - 14,5 mm
Dammuppsamlare9 12 mm - 16 mm
►Fig.13: 1. Dammuppsamlare
Dammuppsamlarsats (valfritt
tillbehör)
OBSERVERA: Använd inte dammuppsamlare
vid borrning i metall eller liknande. Det kan skada
dammuppsamlarenp.g.a.denvärmesomalstras
avsmåmetallspånellerliknande.Montera/demon-
teraintedammuppsamlarenmedborretmonterati
chucken. Det kan skada dammuppsamlarsatsen och
ledatilldammläckage.
OBS: Standard sidohandtag kan inte användas
när dammuppsamlarsatsen är monterad på
maskinen.Användettalternativtsidohandtagnär
dammuppsamlarsatsenärmonteradpåmaskinen.
Tabortborretfrånmaskinen(ommonterat)innandu
monterar dammuppsamlarsatsen.
Monteradistansklossensåattspårenidetpassarini
spåren på den cylindriska delen medan du pressar ut
den.Setillattintefjädernlossnarfråndistansklossen.

16 SVENSKA
►Fig.14: 1. Distanskloss 2.Fjäder
►Fig.15
Sättisidohandtagetsåattspårenihandtagetpassarin
ispårenpådistansklossen.Vridhandtagetmedursför
attlåsafastdet.
►Fig.16: 1. Sidohandtag
Monteradammuppsamlarsatsensåattdammuppsam-
larensngrarpassarinidistansklossensspår.
►Fig.17: 1. Dammuppsamlare 2. Fingrar
OBS: Om du ansluter en dammsugare till dammupp-
samlarsatsenmåsteduförstabortdammlocket.
►Fig.18: 1. Dammlock
Tautborretgenomatttryckanerchuckskyddethela
vägenochdrautdet.
►Fig.19: 1. Borr 2.Chuckhölje
Hållidammuppsamlarensnedredelochdrautdenför
att ta loss dammuppsamlarsatsen.
►Fig.20: 1. Dammuppsamlare
OBS:Omlocketlossarfråndammuppsamlaren
monterasdettillbakameddentrycktasidanuppåtså
attspårenilocketpassarmedtillbehöret.
►Fig.21
ANVÄNDNING
FÖRSIKTIGT: Använd alltid sidohandtaget
(extrahandtaget) och håll maskinen stadigt med
både sidohandtaget och pistolhandtaget när du
borrar.
FÖRSIKTIGT: Se alltid till att arbetsstycket
sitter ordentligt fast innan användning.
OBS:Ombatterikassettenanvändsvidlågatempe-
raturerkanintemaskinensfullakapacitetuppnås.
Omsåärfallet,värmuppbatterikassettengenomatt
användamaskinenenstundutanbelastningföratt
erhållamaskinensfullakapacitet.
►Fig.22
Slagborrning
FÖRSIKTIGT:Maskinen/borrbitsetutsättsför
enplötsligochoerhörtstorvridandekraftvidhålge-
nomslaget,närhåletfyllsavspånochpartiklareller
närduslårnerförstärkningaricement.Använd alltid
sidohandtaget (extrahandtaget) och håll maski-
nen stadigt med både sidohandtaget och pistol-
handtaget när du borrar.Iannatfallärdetlätthänt
attduförlorarkontrollenövermaskinen,ochallvarliga
personskador kan då uppstå.
Ställreglagetförbyteavarbetslägetillsymbolen .
Placeraborretdärhåletskavaraochtrycksedanin
avtryckaren.Tryckintehårtmedmaskinen.Lätttryck
gerbästresultat.Hållmaskinenilägeochhindraden
frånattglidaivägfrånhålet.
Tryckintehårdarenärhåletfyllsmedspånellerpar-
tiklar.Köriställetmaskinenpåtomgång,ochtasedan
delvisutborreturhålet.Genomattupprepadetta
eragångerrensashåletochnormalborrningkan
återupptas.
OBS:Ojämnrotationavborretkanförekommaom
maskinenkörsutanbelastning.Maskinencentrerar
sigautomatisktunderarbetet.Dettapåverkarinte
borrningensnoggrannhet.
Borrning i trä eller metall
FÖRSIKTIGT: Håll ett stadigt tag i maskinen
och var försiktig när borret börjar tränga igenom
arbetsstycket.Detutvecklasenenormkraftpå
maskinen/borretvidhålgenomslaget.
FÖRSIKTIGT: Ett borr som fastnat kan enkelt
backas ur genom att reversera borrningens rota-
tionsriktning. Maskinen kan dock plötsligt backa
ut om du inte håller i den ordentligt.
FÖRSIKTIGT: Fäst alltid arbetsstycken i ett
städ eller liknande fasthållningsanordningar.
OBSERVERA: Använd aldrig ”slagborrning” när
den vanliga borrchucken är monterad på maski-
nen. Borrchucken kan skadas.
Den kommer också att lossna om maskinen körs i
reverseringsläge.
OBSERVERA: Borrningen går inte fortare för att
du trycker hårdare på maskinen.Dettaextratryck
skadarbaratoppenpådittborr,sänkermaskinens
prestandaochförkortarmaskinenslivslängd.
Ställreglagetförbyteavarbetslägetillsymbolen .
Användaenborrchucksats(tillbehör).Seavsnittet
”Monteringellerdemonteringavborr”vidmontering.
►Fig.23: 1. Borrchucksats
Gummituta (tillbehör)
Efteratthåletborratsklartanvändsgummitutanföratt
blåsarenthålet.
►Fig.24
UNDERHÅLL
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
inspektion eller underhåll utförs.
OBSERVERA: Använd inte bensin, förtunnings-
medel, alkohol eller liknande. Missfärgning, defor-
mation eller sprickor kan uppstå.
FörattupprätthållaproduktensSÄKERHEToch
TILLFÖRLITLIGHETböralltunderhålls-ochjusterings-
arbeteutförasavettauktoriseratMakitaservicecenter
ochmedreservdelarfrånMakita.

17 SVENSKA
VALFRIA TILLBEHÖR
FÖRSIKTIGT: Följande tillbehör eller tillsat-
ser rekommenderas för användning med den
Makita-maskin som denna bruksanvisning avser.
Omandratillbehörellertillsatseranvändskandet
uppståriskförpersonskador.Användendasttillbehö-
renellertillsatsernafördesyftendeäravseddaför.
KontaktadittlokalaMakitaservicecenteromdubehö-
verytterligareinformationomdessatillbehör.
• Borrmedkarbidspets
• Borrchucksats
• Chuckadapter
• Nyckellösborrchuck
• BorrchuckS13
• ChucknyckelS13
• Smörjfettförborr
• Djupmått
• Gummituta
• Dammuppsamlare
• Dammuppsamlarsats
• Skyddsglasögon
• Krok
• Makitasoriginalbatterioch-laddare
• Förvaringsväskaavplast
OBS:Någraavtillbehörenilistankanvarainklude-
radeimaskinpaketetsomstandardtillbehör.Dekan
varieramellanolikaländer.

18 NORSK
NORSK (Originalinstruksjoner)
TEKNISKE DATA
Modell: HR166D
Borekapasitet Betong 16 mm
Stål 10 mm
Tre 13 mm
Hastighetutenbelastning 0 - 680 min-1
Slag per minutt 0 - 4 800 min-1
Totallengde 250 mm
Nominell spenning DC 10,8 V
Batteriinnsats BL1015 / BL1020B BL1040B
Nettovekt 1,8 kg 2,0 kg
• Pågrunnavvårtkontinuerligeforsknings-ogutviklingsprogramkanspesikasjonenesomoppgisidettedoku-
mentet endres uten varsel.
• Spesikasjonerogbatteriinnsatskanvarierefralandtilland.
• Vekt,medbatteriinnsats,ihenholdtilEPTA-prosedyre01/2003
Riktig bruk
Verktøyeterberegnetpåhammerboringogboringi
mur,betongogstein.
Deterogsåegnetforboringutenslagitre,metall,
keramikk og plast.
Støy
TypiskA-vektetlydtrykknivåerbestemtihenholdtil
EN60745:
Lydtrykknivå (LpA):86dB(A)
Lydeffektnivå(LWA):97dB(A)
Usikkerhet(K):3dB(A)
ADVARSEL: Bruk hørselsvern.
Vibrasjoner
Dentotalevibrasjonsverdien(triaksialvektorsum)
bestemtihenholdEN60745:
Arbeidsmodus:Hammerboringinnibetong
Generertevibrasjoner(ah, HD):7,5m/s2
Usikkerhet(K):1,5m/s2
Arbeidsmodus:Boreinnimetall
Generertevibrasjoner(ah,D):2,5m/s2eller mindre
Usikkerhet(K):1,5m/s2
MERK:Denangitteverdienfordegenerertevibra-
sjoneneermåltisamsvarmedstandardtestmetoden
ogkanbrukestilåsammenlikneetverktøymedet
annet.
MERK:Denangitteverdienfordegenerertevibra-
sjonenekanogsåbrukestilenforeløpigvurderingav
eksponeringen.
ADVARSEL:Degenerertevibrasjoneneved
faktiskbrukavelektroverktøyetkanavvikefraden
angittevibrasjonsverdien,avhengigavhvordanverk-
tøyetbrukes.
ADVARSEL:Sørgforåidentiserevernetiltak
foråbeskytteoperatøren,somerbasertpåetestimat
aveksponeringenunderdefaktiskebruksforholdene
(idetdettashensyntilalledeleravdriftssyklusen,
dvs. hvor lenge verktøyet er slått av, hvor lenge det
gårpåtomgangoghvorlengestartbryterenfaktisk
holdes trykket).
EFs samsvarserklæring
Gjelder kun for land i Europa
EFssamsvarserklæringerlagttilsomvedleggAi
dennebruksanvisningen.
SIKKERHETSADVARSEL
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL: Les alle sikkerhetsadvarsler,
instruksjoner, illustrasjoner og spesikasjoner
som følger med dette elektroverktøyet. Hvis ikke
alleinstruksjonenenedenforfølges,kandetfore-
kommeelektriskstøt,brannog/elleralvorligskade.
Oppbevar alle advarsler og
instruksjoner for senere bruk.
Uttrykket«elektriskverktøy»iadvarslenerefererer
bådetilelektriskeverktøy(medledning)tilkobletstrøm-
nettet,ogbatteridrevneverktøy(utenledning).

19 NORSK
SIKKERHETSADVARSLER FOR
BATTERIDREVET BORHAMMER
1. Bruk hørselsvern.Støykanføretilnedsatt
hørsel.
2. Bruk hjelpehåndtak, hvis det (de) følger med
maskinen. Hvis maskinen kommer ut av kontroll,
kan det resultere i helseskader.
3. Hold elektroverktøyet i de isolerte gripeatene
når kutteutstyret kan komme i kontakt med
skjulte ledninger under arbeidet. Hvis kutte-
utstyretkommerikontaktmed”strømførende”
ledninger, kan uisolerte metalldeler i elektroverk-
tøyetbli”strømførende”ogpotensieltgibrukeren
elektrisk støt.
4. Bruk hjelm, vernebriller og/eller ansiktsmaske.
Vanlige briller og solbriller er IKKE verne-
briller. Det anbefales også på det sterkeste å
bruke støvmaske og kraftig polstrede hansker.
5. Vær sikker på at boret er skikkelig festet før du
starter verktøyet.
6. Verktøyet er laget slik at det vil vibrere under
vanlig bruk. Skruene kan lett løsne, noe som
kan forårsake et verktøysammenbrudd eller en
ulykke. Før bruk må du derfor kontrollere grun-
dig at skruene ikke er løse.
7. I kaldt vær, eller når verktøyet ikke har vært i
bruk på lenge, må du varme opp verktøyet ved
å la det gå en stund uten belastning. Dette vil
myke opp smøremiddelet. Hvis verktøyet ikke
er skikkelig oppvarmet, vil det være vanskelig
å bruke hammeren.
8. Pass på at du har godt fotfeste. Forviss deg
om at ingen står under deg når du jobber høyt
over bakken.
9. Hold maskinen godt fast med begge hender.
10. Hold hendene unna bevegelige deler.
11. Ikke gå fra verktøyet mens det er i gang.
Verktøyet må bare brukes mens operatøren
holder det i hendene.
12. Ikke rett verktøyet mot personer i nærheten
mens det er i bruk. Boret kan y ut og skade
noen alvorlig.
13. Ikke berør boret eller meiselen eller deler i
nærheten av boret eller meiselen umiddelbart
etter at verktøyet har vært i bruk, da disse kan
være ekstremt varme og kan gi brannskader.
14. Enkelte materialer inneholder kjemikalier som
kan være giftige. Treff tiltak for å hindre hud-
kontakt og innånding av støv. Følg leverandø-
rens sikkerhetsanvisninger.
TA VARE PÅ DISSE INSTRUKSENE.
ADVARSEL: IKKE LA hensynet til hva som
er ”behagelig” eller det faktum at du kjenner
produktet godt (etter mange gangers bruk) gjøre
deg mindre oppmerksom på sikkerhetsreglene for
bruken av det aktuelle produktet. Ved MISBRUK
eller hvis ikke sikkerhetsreglene i denne bruks-
anvisningen følges, kan det oppstå alvorlig
personskade.
Viktige sikkerhetsanvisninger for
batteriinnsats
1. Før du begynner å bruke batteriet, må du lese alle
anvisninger og forsiktighetsregler på (1) batteriladeren,
(2) batteriet og (3) det produktet batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, må
du omgående slutte å bruke maskinen. Hvis
ikke kan resultatet bli overoppheting, mulige
forbrenninger eller til og med en eksplosjon.
4.
Hvis du får elektrolytt i øynene, må du skylle dem med
store mengder rennende vann og oppsøke lege med
én gang. Denne typen uhell kan føre til varig blindhet.
5. Ikke kortslutt batteriet:
(1) De kan være ekstremt varme og du kan
brenne deg.
(2) Ikke lagre batteriet i samme beholder som
andre metallgjenstander, som for eksem-
pel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med
vann eller regn.
En kortslutning av batteriet kan føre til et kraftig
strømstøt, overoppvarming, mulige forbrennin-
ger og til og med til at batteriet går i stykker.
6. Ikke lagre maskinen og batteriet på steder hvor tem-
peraturen kan komme opp i eller overskride 50 °C.
7. Ikke sett fyr på batteriet, ikke engang om det
er sterkt skadet eller helt utslitt. Batteriet kan
eksplodere hvis det begynner å brenne.
8. Vær forsiktig så du ikke mister batteriet eller
utsetter det for slag.
9. Ikke bruk batterier som er skadet.
10. Lithium-ion-batteriene som medfølger er gjen-
stand for krav om spesialavfall.
Forkommersielltransport,f.eksavtredjeparterellerspe-
ditører,måspesiellekravompakkingogmerkingfølges.
Førvarenblirsendt,måduforhøredegmeden
ekspertpåfarligmateriale.Taogsåhensyntilmulig-
hetenformerdetaljertenasjonalebestemmelser.
Brukteipellermaskeringsteipforåskjuleåpne
kontakterogpakkinnbatterietpåenslikmåteat
denikkekanbevegesegrundtiemballasjen.
11.
Følg lokale bestemmelser for avhendig av batterier.
TA VARE PÅ DISSE INSTRUKSENE.
FORSIKTIG: Bruk kun originale Makita-
batterier.Brukavbatteriersomharendretseg,eller
somikkeeroriginaleMakita-batterier,kanføretilat
batterietsprekkerogforårsakerbrann,personskader
ogandreskader.Detvilogsåugyldiggjøregarantien
forMakita-verktøyetog-laderen.
Tips for å opprettholde maksimal
batterilevetid
1. Lad batteriinnsatsen før den er helt utladet.
Stopp alltid driften av verktøyet og lad batteri-
innsatsen når du merker at effekten reduseres.
2. Lad aldri en batteriinnsats som er fulladet.
Overopplading forkorter batteriets levetid.
3. Lad batteriet i romtemperatur ved 10 °C - 40 °C.
Et varmt batteri må kjøles ned før lading.

20 NORSK
FUNKSJONSBESKRIVELSE
FORSIKTIG: Forviss deg alltid om at maski-
nen er slått av og batteriet tatt ut før du justerer
maskinen eller kontrollerer dens mekaniske
funksjoner.
Sette inn eller ta ut batteri
FORSIKTIG: Slå alltid av verktøyet før du
setter inn eller fjerner batteriet.
FORSIKTIG: Hold verktøyet og batteripatro-
nen i et fast grep når du monterer eller fjerner
batteripatronen. Hvis du ikke holder verktøyet og
batteripatronengodtfast,kandumistegrepet,og
dettekanføretilskaderpåverktøyetogbatteripatro-
nen samt personskader.
►Fig.1: 1. Rød indikator 2. Knapp 3. Batteriinnsats
Foråtautbatterietmåduskyvepåknappenforanpå
batterietogtrekkedetut.
Nårduskalsetteinnbatteriet,måduplasseretungen
påbatterietpålinjemedsporetihusetogskyvebatte-
riet på plass. Skyv det helt inn til det går i inngrep med
et lite klikk. Hvis du kan se den røde anviseren på over-
sidenavknappen,erdetikkefullstendiglåst.
FORSIKTIG: Batteriet må alltid settes helt
inn, så langt at den røde anviseren ikke lenger er
synlig.Hvisdetteikkegjøres,kanbatterietkommetil
åfalleutavmaskinenogskadedegellerandresom
oppholderseginærheten.
FORSIKTIG: Ikke bruk makt når du setter i
batteriet.Hvisbatterietikkeglirlettinn,erdetfordi
det ikke settes inn på riktig måte.
Indikere gjenværende
batterikapasitet
Kun for batterier med indikatoren
►Fig.2: 1. Indikatorlamper 2. Kontrollknapp
Trykkpåsjekk-knappenpåbatterietforvisegjenvæ-
rendebatterikapasitet.Indikatorlampenelyserietpar
sekunder.
Indikatorlamper Gjenværende
batterinivå
Tent Av
75%til100%
50%til75%
25%til50%
0%til25%
MERK:Detangittenivåetkanavvikenoefraden
faktiskekapasitetenaltetterbruksforholdeneogden
omgivende temperaturen.
Batterivernsystem for verktøy/
batteri
Verktøyeterutstyrtmedetbatterivernsystemforverk-
tøy/batteri.Dettesystemetkutterautomatiskstrømmen
tilmotorenforåforlengeverktøyetsogbatteriets
levetid.Verktøyetstopperautomatiskunderdrifthvis
verktøyetellerbatterietutsettesforenavfølgende
tilstander:
Overlastsikring
Nårbatterietbrukespåenmåtesomgjøratdetbruker
unormalt mye strøm, vil verktøyet stoppe, helt automa-
tiskogutenforvarsel.Idettetilfelletmåduslåavverk-
tøyetogavsluttebrukensomforårsaketatverktøyet
bleoverbelastet.Slåderetterverktøyetpåforåstarte
detigjen.
Overopphetingsvern
Nårverktøyetellerbatterieteroveropphetet,stanser
maskinenautomatisk,oglampenblinker.Idettetilfellet,
laverktøyetogbatterietavkjølesførdustarterverktøyet
på nytt.
Overutladingsvern
Nårbatterikapasitetenblirutilstrekkelig,stopperverk-
tøyet automatisk. Når du starter verktøyet, starter moto-
ren,mendenstopperlikeetterpå.Isåfallfjernerdu
batterietfraverktøyetogladerdet.
Bryterfunksjon
ADVARSEL: Før du setter batteriet inn i mas-
kinen, må du alltid kontrollere at startbryteren
aktiverer maskinen på riktig måte og går tilbake til
«AV»-stilling når den slippes.
►Fig.3: 1.Startbryter
Trykkpåstartbryterenforåstarteverktøyet.Verktøyets
hastighetøkernårdutrykkerharderepåstartbryteren.
Slippbryterenforåstanseverktøyet.
Tenne frontlampen
►Fig.4: 1.Startbryter2. Lampe
FORSIKTIG: Ikke se inn i lyset eller se direkte
på lyskilden.
Trykkinnstartbryterenforåtennelampen.Lampen
fortsetterålysesålengestartbryterenholdesinne.
Lampenslukkesomtrent10sekunderetteratstartbry-
teren er sluppet.
MERK: Bruk en tørr klut til å tørke støv osv. av lam-
pelinsen.Værforsiktigsådetikkeblirriperilampelin-
sen, da dette kan redusere lysstyrken.
Reverseringsfunksjon
►Fig.5: 1. Reverseringsspak
