ENGLISH
Explanation of general view
1Gripbase
2 Side grip (auxiliary handle)
3Teeth
4 Protrusions
5 Loosen
6Tighten
7 Bit shank
8Bitgrease
9Bit
10 Chuck cover
11 Depth gauge
12 Switch trigger
13 Lock button
14 Lamp (HR2440F only)
15 Reversing switch lever
16 Action mode changing knob

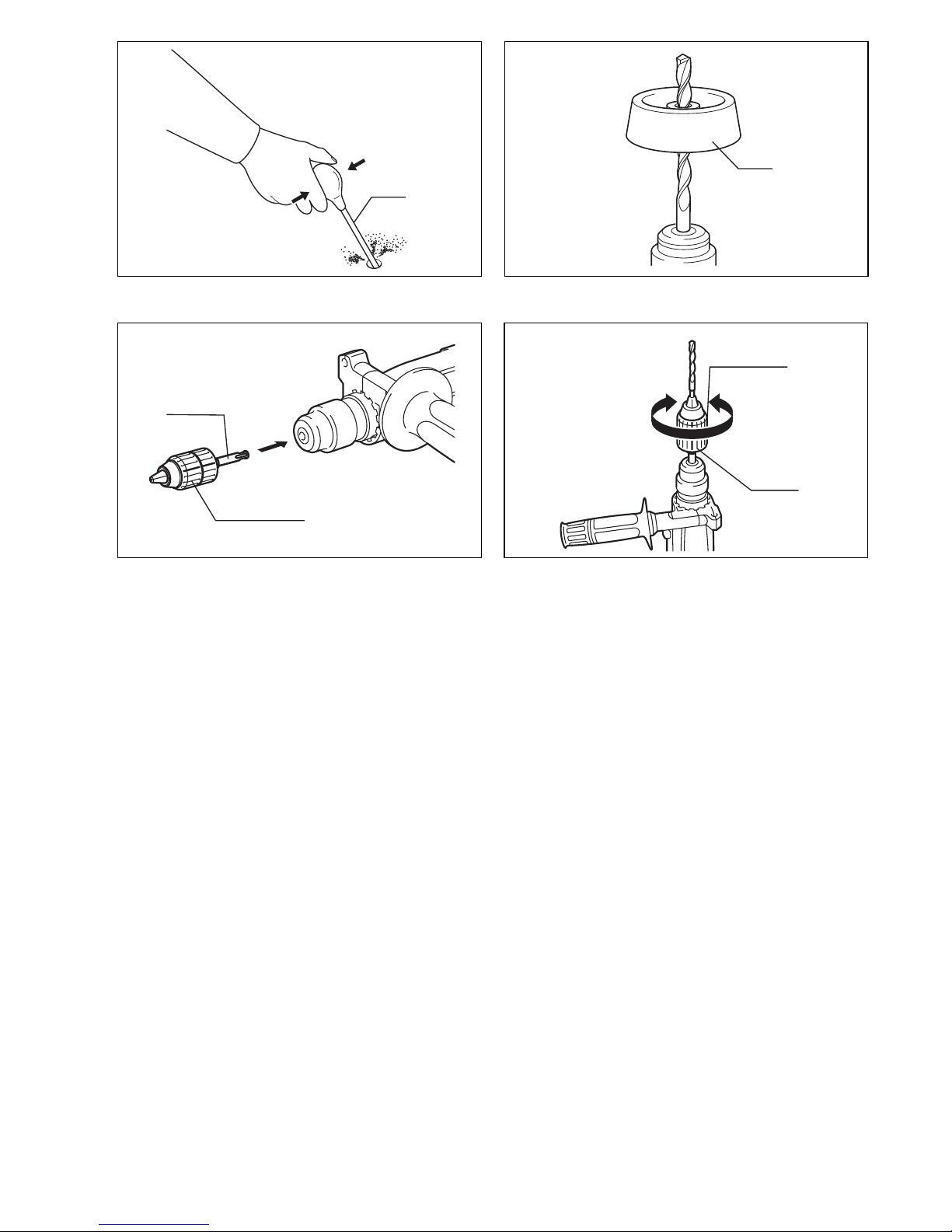

17 Blow-out bulb
18 Dust cup
19 Chuck adapter
20 Keyless drill chuck
21 Sleeve
22 Ring
23 Tighten
24 Loosen
SPECIFICATIONS
Model HR2440/HR2440X/HR2440F HR2441 HR2442
Capacities
Concrete
Tungsten-carbide tipped bit................ 24mm 24mm 24mm
Core bit .............................................. 54mm 54mm 54mm
Diamond core bit (dry type) ............... 65mm 65mm 65mm
Wood .................................................... 32 mm 32 mm 32 mm
Steel ..................................................... 13 mm 13 mm 13 mm
No load speed (min-1).............................. 0 – 1,100 0 – 1,100 1,100
Blows per minute ..................................... 0 – 4,500 0 – 4,500 4,500
Overall length .......................................... 352 mm 352 mm 352 mm
Net weight................................................ 2.3 kg 2.3 kg 2.3 kg
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for hammer drilling and drilling in
brick, concrete and stone. It is also suitable for drilling
without impact in wood, metal, ceramic and plastic.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
Safety hints
For your own safety, please refer to the enclosed safety
instructions.
ADDITIONAL SAFETY RULES
ENB010-1
1. Hold tools by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live” wire will make exposed metal
parts of the tool “live” and shock the operator.
2. Wear ear protectors when using the tool for
extended periods. Prolonged exposure to high
intensity noise can cause hearing loss.
3. Wear a hard hat (safety helmet), safety glasses
and/or face shield. It is also highly recom-
mended that you wear a dust mask, and thickly
padded gloves.
4. Be sure the bit is secured in place before opera-
tion.
5. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
6. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
7. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
8. Hold the tool firmly with both hands.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Do not point the tool at any one in the area when
operating. The bit could fly out and injure some-
one seriously.
12. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
SAVE THESE INSTRUCTIONS.

6
OPERATING INSTRUCTIONS

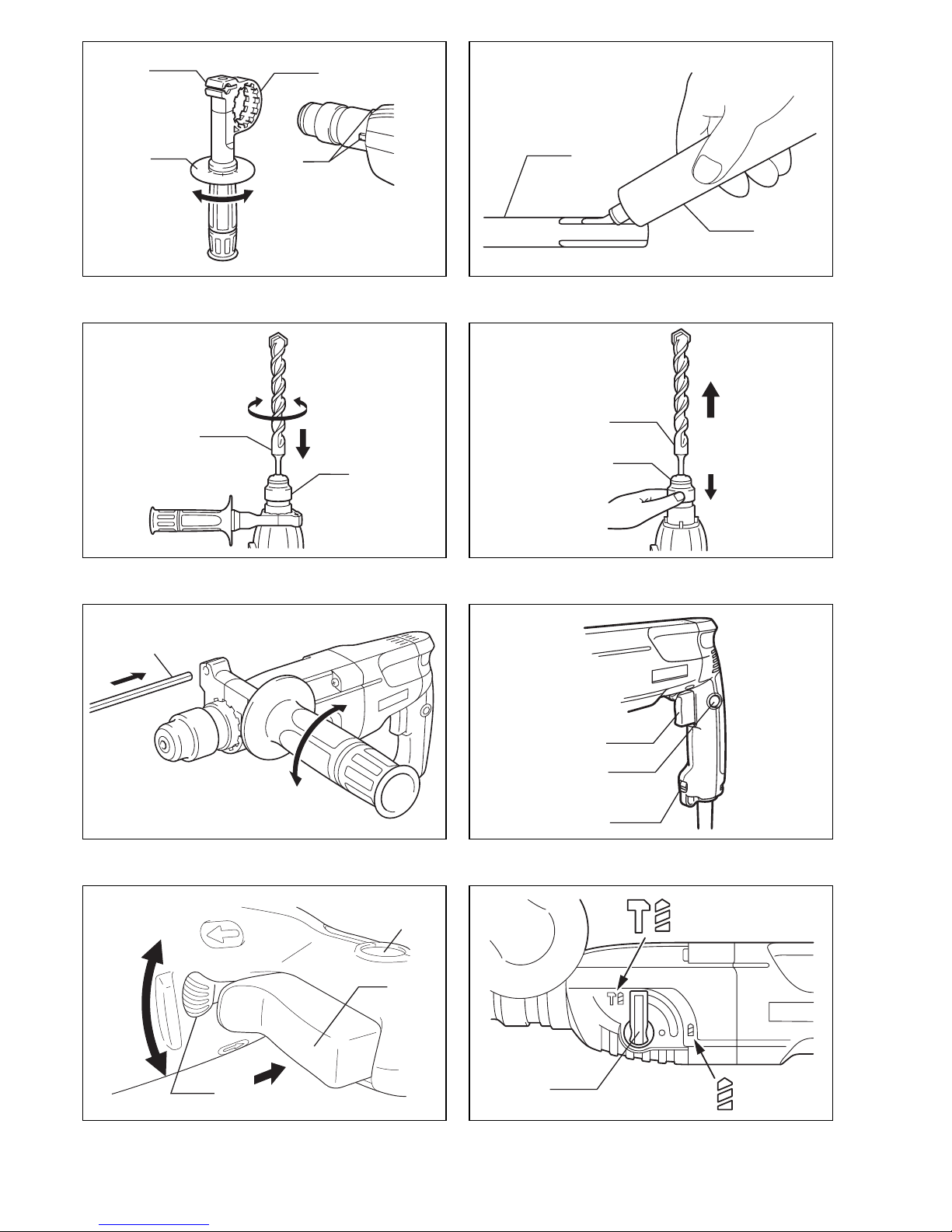

Side grip (auxiliary handle) (Fig. 1)
Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel. Then tighten
the grip by turning clockwise at the desired position. It
may be swung 360° so as to be secured at any position.
Installing or removing the bit
CAUTION:
Always be sure that the tool is switched off and
unplugged before installing or removing the bit.
Clean the bit shank and apply bit grease before installing
the bit. (Fig. 2)
Insert the bit into the tool. Turn the bit and push it in until
it engages. (Fig. 3)
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out. (Fig. 4)
Depth gauge (Fig. 5)
The depth gauge is convenient for drilling holes of uni-
form depth. Loosen the side grip and insert the depth
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
The depth gauge cannot be used at the position where
the depth gauge strikes against the gear housing.
Switch action (Fig. 6)
CAUTION:
Before plugging in the tool, always check to see that the
switch trigger actuates properly and returns to the “OFF”
position when released.
For Model HR2440, HR2440X, HR2440F and HR2441
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop. For continuous opera-
tion, pull the switch trigger and then push in the lock but-
ton. To stop the tool from the locked position, pull the
switch trigger fully, then release it.
For Model HR2442
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop. For continuous operation, pull
the switch trigger and then push in the lock button. To
stop the tool from the locked position, pull the switch trig-
ger fully, then release it.
Lighting up the lamps (Fig. 6)
For Model HR2440F
CAUTION:
Do not look in the light or see the source of light directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower the
illumination.
Reversing switch action (Fig. 7)
For Model HR2440, HR2440X, HR2440F
This tool has a reversing switch to change the direction of
rotation. Move the reversing switch lever to the Dposi-
tion (A side) for clockwise rotation or to the Eposition
(B side) for counterclockwise rotation.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When you operate the tool in counterclockwise rotation,
the switch trigger is pulled only halfway and the tool
runs at half speed. For counterclockwise rotation, you
cannot push in the lock button.
Selection action mode (Fig. 8)
This tool employs an action mode changing knob. Select
one of the two modes suitable for your work needs by
using this knob. For rotation only, turn the knob so that
the arrow on the knob points toward the Msymbol on
the tool body. For rotation with hammering, turn the knob
so that the arrow on the knob points toward the rsym-
bol on the tool body.
CAUTION:
• Always set the knob fully to your desired mode symbol.
If you operate the tool with the knob positioned half-
way between the mode symbols, the tool may be dam-
aged.
• Use the knob after the tool comes to a complete stop.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off the
tool immediately. This will help prevent premature wear
of the tool.
• Hole saws cannot be used with this tool. They tend to
pinch or catch easily in the hole. This will cause the
torque limiter to actuate too frequently.
Hammer drilling operation
Position the bit at the desired location for the hole, then
pull the trigger.
Do not force the tool. Light pressure gives best results.
Keep the tool in position and prevent it from slipping away
from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
There is tremendous and sudden twisting force exerted
on the tool/bit at the time of hole breakthrough, when the
hole becomes clogged with chips and particles, or when
striking reinforcing rods embedded in the concrete.
Always use the side grip (auxiliary handle) and firmly
hold the tool by both side grip and switch handle during
operations. Failure to do so may result in the loss of con-
trol of the tool and potentially severe injury.

7
Bit grease
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 – 1 g).
This chuck lubrication assures smooth action and longer
service life.
Blow-out bulb (Fig. 9)
Use the blow-out bulb to clean out the hold.
Dust cup (Fig. 10)
Use the dust cup to prevent dust from falling over the tool
and on yourself when performing overhead drilling opera-
tions. Attach the dust cup to the bit as shown in Fig. 10.
The size of bits which the dust cup can be attached to is
as follows.
Drilling in wood or metal (Fig. 11 and 12)
Use the optional drill chuck assembly (standard equip-
ment for Model HR2440X). When installing it, refer to
“Installing or removing drill bit” described on the previous
page.
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as it
will go. Hold the ring firmly and turn the sleeve clockwise
to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise. Set the action mode changing knob to
“rotation only”. You can drill up to 13 mm diameter in
metal and up to 32 mm diameter in wood.
CAUTION:
• Never use “rotation with hammering” when the drill
chuck assembly is installed on the tool. The drill chuck
assembly may be damaged.
Also, the drill chuck will come off when reversing the
tool. (For Model HR2440, HR2440X, HR2440F)
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• When performing diamond core drilling operation,
always set the change lever to the Mposition to use
“rotation only”action. If performing diamond core
drilling operation with “rotation with hammering”
action, the diamond core bit may be damaged.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
To maintain product safety and reliability, repairs, mainte-
nance or adjustment should be carried out by a Makita
Authorized Service Center.
Bit diameter (mm)
Dust cup 5 6 – 14.5
Dust cup 9 12 – 16

8
FRANÇAIS
Descriptif
1 Embase de la poignée
2 Poignée latérale
(poignée auxiliaire)
3Crans
4 Saillies
5 Desserrer
6 Serrer
7 Queue de foret
8 Graisse rose
9Mèche
10 Cache du porte-outil
11 Tige de profondeur
12 Gâchette de l’interrupteur
13 Bouton de blocage
14 Lampe (uniquement pour
HR2440F)
15 Levier inverseur
16 Sélecteur frappe et/ou rotation
17 Poire soufflante
18 Collecteur à poussières
19 Porte-mandrin
20 Mandrin auto-serrant
21 Manchon
22 Bague
23 Serrer
24 Desserrer
SPECIFICATIONS
Modèle HR2440/HR2440X/HR2440F HR2441 HR2442
Capacités
Béton
Foret à pointe en carbure de tungstène ....24 mm 24 mm 24 mm
Trépan........................................................54 mm 54 mm 54 mm
Trépan diamanté (type sec).......................65 mm 65 mm 65 mm
Bois ..............................................................32 mm 32 mm 32 mm
Acier .............................................................13 mm 13 mm 13 mm
Vitesse à vide (min-1) ......................................0 – 1 100 0 – 1 100 1 100
Cadence de frappe/mn....................................0 – 4 500 0 – 4 500 4 500
Longueur totale ...............................................352 mm 352 mm 352 mm
Poids net .........................................................2,3 kg 2,3 kg 2,3 kg
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Note : Les spécifications peuvent varier suivant les
pays.
Utilisations
L’outil est conçu pour être utilisé en tant que marteau
perforateur ou perceuse pour la brique, le béton et la
pierre. Il convient également au perçage sans impact
dans le bois, le métal, la céramique et le plastique.
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conformè à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
CONSIGNES DE SECURITE
SUPPLEMENTAIRES
1. Tenez les outils par leurs zone de prise isolées
lorsque vous effectuez un travail au cours
duquel l’outil risque d’entrer en contact avec un
fil électrique caché ou avec son propre cable. Le
contact avec un fil électrique peut mettre les par-
ties non isolées de l’outil sous tension et élec-
trocuter l’utilisateur.
2. Veuillez porter casque antibruit lorsque vous uti-
lisez l’outil sur une longue période. L’exposition
prolongée de l’ouïe à un bruit intense peut
entraîner la surdité.
3. Portez un casque rigide (casque de protection)
ainsi que des lunettes de protection et/ou un
écran facial. Le port d’un masque à poussière et
de gants épais est également fortement recom-
mandé.
4. Assurez-vous que le foret est solidement installé
avant l’utilisation.
5. L’outil est conçu pour produire des vibrations
dans des conditions normales d’utilisation. Les
vis peuvent facilement se desserrer et entraîner
une panne ou un accident. Avant l’utilisation,
vérifiez soigneusement si les vis sont bien ser-
rées.
6. Par temps froid ou lorsque l’outil est resté inuti-
lisé pendant une longue période, faites-le
réchauffer pendant un moment en le faisant
fonctionner à vide. Cela réchauffera le lubrifiant.
Sans un réchauffement adéquat, la frappe
s’effectue difficilement.
7. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
8. Tenez l’outil fermement à deux mains.
9. Gardez les mains éloignées des pièces en mou-
vement.
10. Ne laissez pas l’outil tourner. Ne le faites fonc-
tionner que lorsque vous le tenez.
11. Ne pointez l’outil vers personne autour de vous
pendant l’utilisation. Le foret pourrait être éjecté
et blesser quelqu’un grièvement.
12. Ne touchez pas le foret ou les parties situées
près du foret immédiatement après l’utilisation ;
ils peuvent être extrêmement chauds et brûler
votre peau.
CONSERVEZ CES INSTRUCTIONS.

9
MODE D’EMPLOI
Poignée latérale (poignée auxiliaire) (Fig. 1)
Pour garantir un travail en toute sécurité, utilisez toujours
la poignée latérale. Installez la poignée latérale de façon
que les crans de la poignée s’insèrent entre les saillies
du collet de l’outil. Puis, serrez la poignée en la tournant
vers la droite sur la position voulue. Elle pivote sur 360°,
ce qui permet de la fixer à n’importe quelle position.
Installation ou retrait du foret
ATTENTION :
Vérifiez toujours que l’outil est arrêté et que son cable
d’alimentation est débranché avant d’installer ou de reti-
rer le foret.
Nettoyez la queue du foret et appliquez-lui de la graisse
rose avant d’installer le foret. (Fig. 2)
Enfoncez le foret dans l’outil. Tournez le foret et enfon-
cez-le jusqu’au déclic. (Fig. 3)
Après le montage, exercez toujours une traction vigou-
reuse sur le foret pour vérifier qu’il soit correctement ver-
rouillé.
Pour retirer le foret, tirez le cache à fond vers le bas et
sortez le foret. (Fig. 4)
Tige de profondeur (Fig. 5)
La tige de profondeur vous permet de percer des trous
de longueur uniforme. Desserrez la poignée latérale et
insérez la tige de profondeur dans l’orifice de la poignée
latérale. Réglez la tige à la profondeur voulue puis serrez
la poignée latérale.
NOTE :
La tige de profondeur ne pourra pas être utilisée à
l’endroit où elle bute sur le carter d’engrenage/carter
moteur.
Interrupteur (Fig. 6)
AT TENT I O N :
Avant de brancher l’outil, vérifiez toujours que la gâchette
de l’interrupteur fonctionne et qu’elle revient sur la posi-
tion “OFF” une fois relâchée.
Modèles HR2440, HR2440X, HR2440F et HR2441
Pour mettre l’outil en route, il suffit de tirer sur la gâchette
de l’interrupteur. Plus vous appuyez sur la gâchette de
l’interrupteur, plus la vitesse de l’outil augmente. Pour
arrêter l’outil, relâchez la gâchette de l’interrupteur. Pour
obtenir un fonctionnement continu, tirez sur la gâchette
de l’interrupteur et appuyez sur le bouton de blocage.
Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à
fond sur la gâchette de l’interrupteur et relâchez-la.
Modèle HR2442
Pour mettre l’outil en route, il suffit de tirer sur la gâchette
de l’interrupteur. Pour arrêter l’outil, relâchez la gâchette
de l’interrupteur. Pour obtenir un fonctionnement continu,
tirez sur la gâchette de l’interrupteur et appuyez sur le
bouton de blocage. Pour arrêter l’outil lorsqu’il fonctionne
en continu, tirez à fond sur la gâchette de l’interrupteur et
relâchez-la.
Allumage de la lampe (Fig. 6)
Pour Modèle HR2440F
ATTENTION :
Evitez de regarder directement le faisceau lumineux ou
sa source.
Pour allumer la lampe, appuyez sur la gâchette. Pour
l'éteindre, relâchez la gâchette.
NOTE :
Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de l'éclairage.
Inverseur (Fig. 7)
Modèles HR2440, HR2440X, HR2440F
Cet outil est muni d'un inverseur pour modifier le sens de
rotation. Déplacez l'inverseur sur la position D(côté A)
pour une rotation vers la droite, et sur la position E
(côté B) pour une rotation en sens inverse.
AT TENT I O N :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager l’outil
si vous changez le sens de rotation avant qu’il ne soit
complètement arrêté.
• Lorsque vous faites fonctionner l’outil avec une rotation
vers la gauche, la gâchette n’est enfoncée qu’à mi-che-
min et l’outil ne tourne qu’à mi-vitesse. De plus, avec la
rotation vers la gauche, il n’est pas possible d’enfoncer
le bouton de verrouillage.
Sélection du mode frappe et/ou rotation (Fig. 8)
L’outil possède un sélecteur frappe et/ou rotation. Sélec-
tionnez l’un des deux modes en fonction de la nature du
support. Pour une rotation seulement, tournez le sélec-
teur de façon que la flèche du sélecteur soit dirigée vers
le symbole Mdu corps de l’outil. Pour une rotation avec
frappe, tournez le sélecteur de façon que la flèche du
sélecteur soit dirigée vers le symbole rdu corps de
l’outil.
ATTENTION :
• Poussez toujours le sélecteur bien à fond sur le sym-
bole voulu. Si vous faites marcher l’outil alors que le
sélecteur se trouve à mi-chemin des deux symboles,
vous risquez de l’endommager.
• N'utilisez le sélecteur qu'après l'arrêt complet de l'outil.
Limiteur de couple
Le limiteur de couple se déclenche dès qu’un certain
couple est atteint. Le moteur débraye, et dans ce cas, le
foret cesse de tourner.
ATTENTION :
• Dès que le limiteur de couple se déclenche, arrêtez
l’outil. Ceci permettra d’éviter toute usure prématurée
de l’outil.
• Avec cet outil vous ne pouvez pas utiliser les scies clo-
ches. Elles ont tendance à se bloquer, déclenchant
constamment le limiteur de couple.

10
Perçage
Posez la pointe du foret à l’emplacement du trou à percer
et pressez sur la gâchette de l’interrupteur.
Ne forcez pas sur l’outil. Une pression légère vous don-
nera les meilleurs résultats. Maintenez bien l’outil en
position et veillez qu’il ne dérape pas hors du trou.
N’augmentez pas la pression sur l’outil lorsque le trou est
bouché par des copeaux ou des particules. Au contraire,
laissez le moteur tourner au ralenti, puis retirez en partie
le foret du trou. Si vous répétez cette opération plusieurs
fois de suite, le trou se débouchera, et vous pourrez
reprendre le perçage normalement.
ATTENTION :
Il s’exerce brusquement une force de torsion considéra-
ble sur l’outil/la mèche au moment où l’orifice se perce,
où il devient obstrué de copeaux et de particules, ou lors-
que l’outil heurte les armatures métalliques du béton
armé. En cours de perçage, toujours utiliser la poignée
latérale (poignée auxiliaire) et tenir fermement l’outil à la
fois avec la poignée latérale et avec la poignée révolver.
Sinon, l’on risque de perdre le contrôle de l’outil et de se
blesser gravement.
Graissage de la mèche
Avant de procéder, enduisez la queue du foret d’une
légère couche de graisse (environ 0,5 – 1 g).
Cette lubrification du porte-outil assurera un fonctionne-
ment en douceur et une longue durée de service.
Poire soufflante (Fig. 9)
Utilisez la poire soufflante pour nettoyer l’orifice.
Collecteur à poussières (Fig. 10)
Pour éviter que la poussière qui s’échappe du trou ne
tombe sur vous lors d’un travail au plafond, utilisez le col-
lecteur. Engager le collecteur sur le foret comme indiqué
sur la Fig. 10. La taille de forets qu’il est possible de fixer
au collecteur est comme suit.
Perçage du bois ou du métal (Fig. 11 et 12)
Utilisez l’ensemble mandrin en option (en équipement
standard pour le modèle HR2440X). Lors de son installa-
tion, reportez-vous à “Installation ou retrait du foret”, à la
page précédente.
Saisissez l’anneau et tournez le manchon dans le sens
inverse des aiguilles d’une montre pour ouvrir les morda-
ches. Insérez la mèche à fond dans le mandrin. Saisis-
sez l’anneau fermement et tournez le manchon dans le
sens des aiguilles d’une montre pour serrer le mandrin.
Pour retirer la mèche, saisissez l’anneau et tournez le
manchon dans le sens inverse des aiguilles d’une mon-
tre. Réglez le sélecteur de frappe et/ou rotation sur “rota-
tion seulement”. Vous pouvez percer jusqu’à un diamètre
de 13 mm dans le métal et de 32 mm dans le bois.
ATTENTION :
• N’utilisez jamais la “rotation et frappe” lorsque le porte-
mandrin est engagé dans la machine, car vous pour-
riez endommager l’ensemble.
Par ailleurs, le verrouillage n’étant pas assuré, vous ris-
quez de voir l’ensemble mandrin se détacher et tomber
par terre. (Pour Modéles HR2440, HR2440X,
HR2440F)
• Une pression excessive sur l’outil n’accélère pas le per-
çage. Au contraire, elle risque d’endommager la pointe
du foret, de réduire le rendement de l’outil et donc sa
durée de service.
• Une force énorme s’exerce sur le foret et l’outil quand
le premier émerge sur la face postérieure. Tenez votre
outil fermement et faites bien attention dès que le foret
commence à approcher de la face opposée du maté-
riau que vous percez.
• Un foret coincé peut se retirer en plaçant l’inverseur sur
la direction opposée. Il faut alors faire très attention car
l’outil risque de reculer brusquement si vous ne le
tenez pas fermement.
• Assurez toujours les petites pièces à percer à l’aide
d’un étau ou d’un mode de fixation analogue.
• Lors des opérations de perçage avec un trépan dia-
manté, placez toujours le levier de mode de fonctionne-
ment sur la position Mpour obtenir un mouvement de
“rotation seulement”. Si vous percez avec un trépan
diamanté sur la position “rotation et frappe”, le trépan
diamanté peut être endommagé.
ENTRETIEN
ATTENTION :
Assurez-vous toujours que l’outil est hors tension et hors
secteur avant toute intervention.
Pour maintenir la sécurité et la fiabilité du produit, les
réparations, l’entretien ou les réglages doivent être effec-
tués par le Centre d’Entretien Makita.
Diamètre de foret (mm)
Collecteur 5 6 – 14,5
Collecteur 9 12 – 16

11
DEUTSCH
Übersicht
1 Griffbasis
2 Zusatzhandgriff (Seitengriff)
3 Innenverzahnung
4 Außenverzahnung
5Lösen
6 Festziehen
7 Einsteckende
8 Bohrer/-Meißelfett
9 SDS-Plus-Bohrer
10 Werkzeugverriegelung
11 Tiefenanschlag
12 Elektronikschalter
13 Schalterarretierung
14 Lampe (nur für HR2440F)
15 Drehrichtungsumschalter
16 Betriebsartenschalter
17 Ausbläser
18 Staubschutzkappe
19 Bohrfutteradapter
20 Schlüsselloses Bohrfutter
21 Werkzeugverriegelung
22 Klemmring
23 Festziehen
24 Lösen
TECHNISCHE DATEN
Modell HR2440/HR2440X/HR2440F HR2441 HR2442
Bohrleistung
Beton
HM-bestückter Bohrer ...................... 24 mm 24 mm 24 mm
Bohrkrone......................................... 54 mm 54 mm 54 mm
Diamantkernbohrer (Trockentyp)...... 65 mm 65 mm 65 mm
Holz ......................................................32 mm 32 mm 32 mm
Stahl ..................................................... 13 mm 13 mm 13 mm
Leerlaufdrehzahl (min-1).......................... 0 – 1 100 0 – 1 100 1 100
Schlagzahl............................................... 0 – 4 500 0 – 4 500 4 500
Gesamtlänge ........................................... 352 mm 352 mm 352 mm
Nettogewicht............................................ 2,3 kg 2,3 kg 2,3 kg
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Das Werkzeug ist für Schlagbohren und Bohren in Zie-
gel, Beton und Stein vorgesehen. Es eignet sich auch für
normales Bohren in Holz, Metall, Keramik und Kunststoff.
Stromversorgung
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Spannung angeschlossen werden und arbeitet
nur mit Einphasen-Wechselspannung. Sie ist entspre-
chend den Europäischen Richtlinien doppelt schutziso-
liert und kann daher auch an Steckdosen ohne
Erdungskabel angeschlossen werden.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
ZUSÄTZLICHE
SICHERHEITSBESTIMMUNGEN
1. Halten Sie die Maschine nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel angebohrt werden.
Bei Kontakt mit einem stromführenden Kabel
werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so dass der
Benutzer einen elektrischen Schlag erleiden
kann.
2. Tragen Sie Gehörschützer bei längerer Benut-
zung der Maschine. Lang anhaltende Lärmbela-
stung kann zu Gehörschäden führen.
3. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Das Tragen einer Staubmaske
und dick gepolsterter Handschuhe ist ebenfalls
zu empfehlen.
4. Vergewissern Sie sich vor der Arbeit, dass der
Bohrer sicher montiert ist.
5. Die Maschine ist so ausgelegt, dass sie bei nor-
malem Betrieb Vibrationen erzeugt. Durch Lok-
kerung von Schrauben kann es zu einem Ausfall
oder Unfall kommen. Überprüfen Sie sorgfältig
die Festigkeit der Schrauben vor der Arbeit.
6. Lassen Sie die Maschine bei niedrigen Tempera-
turen oder nach längerer Nichtbenutzung eine
Zeit lang im Leerlauf warmlaufen. Dadurch wird
die Schmierung verbessert. Schlagbohren mit
einer nicht richtig warmgelaufenen Maschine ist
schwierig.
7. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
8. Die Maschine sicher mit beiden Händen festhal-
ten.
9. Halten Sie die Hände von rotierenden Teilen fern.
10. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
11. Richten Sie die Maschine während des Betriebs
nicht auf umstehende Personen. Der Bohrer
könnte herausschnellen und schwere Verletzun-
gen verursachen.
12. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder der umliegenden Teile unmittelbar
nach der Bearbeitung; weil sie dann noch sehr
heiß sind und Hautverbrennungen verursachen
können.
DIESE HINWEISE SORGFÄLTIG
AUFBEWAHREN.

12
BEDIENUNGSHINWEISE
Seitengriff (Zusatzgriff) (Abb. 1)
Den Griff in der gewünschten Arbeitsposition mit der
Innenverzahnung auf die Außenverzahnung des Maschi-
nengehäuses stecken und durch Rechtsdrehung des
Griffstücks festziehen. Der Zusatzhandgriff kann um
360° geschwenkt und in jeder beliebigen Stellung arre-
tiert werden.
Montage bzw. Demontage von
Einsatzwerkzeugen
VORSICHT:
Vergewissern Sie sich vor der Montage bzw. Demontage
eines Einsatzwerkzeuges grundsätzlich, daß die
Maschine abgeschaltet und der Netzstecker gezogen ist.
Den Bohrerschaft vor der Montage des Bohrers reinigen
und mit dem mitgelieferten Bohrer-/Meißelfett schmieren.
(Abb. 2)
Einsatzwerkzeug drehend in die Werkzeugaufnahme
einführen und einschieben, bis es einrastet. (Abb. 3)
Prüfen Sie nach jedem Montagevorgang den sicheren
Sitz des Einsatzwerkzeugs durch Zugversuch.
Zur Demontage des Einsatzwerkzeugs die Werkzeugver-
riegelung bis zum Anschlag in Richtung Maschinenge-
häuse ziehen und das Einsatzwerkzeug entnehmen.
(Abb. 4)
Bohrtiefenbegrenzung (Abb. 5)
Die Bohrtiefe kann über den Tiefenanschlag eingestellt
werden. Dazu lösen Sie den Zusatzhandgriff und führen
den Tiefenanschlag in die Bohrung des Zusatzhandgrif-
fes ein. Stellen Sie den Tiefenanschlag auf die
gewünschte Bohrtiefe und ziehen anschließend den
Zusatzhandgriff wieder fest.
HINWEIS:
Bei Positionierung des Tiefenanschlags gegen das
Getriebegehäuse kann dieser nicht verwendet werden.
Schalterfunktion (Abb. 6)
VORSICHT:
Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der Elektronikschalter ordnungsge-
mäß funktioniert und beim Loslassen in die AUS- Stel-
lung zurückkehrt.
Für Modell HR2440, HR2440X, HR2440F und HR2441
Die Drehzahl erhöht sich durch verstärkte Druckaus-
übung auf den Elektronikschalter. Zum Einschalten drük-
ken Sie den Elektronikschalter. Zum Ausschalten lassen
Sie den Schalter los. Für Dauerbetrieb drücken Sie den
Elektronikschalter und gleichzeitig die Schalterarretie-
rung. Zum Ausschalten des Dauerbetriebs den Elektro-
nikschalter drücken und wieder loslassen.
Für Modell HR2442
Die Drehzahl erhöht sich durch verstärkte Druckaus-
übung auf den Elektronikschalter. Zum Ausschalten las-
sen Sie den Schalter los. Für Dauerbetrieb drücken Sie
den Elektronikschalter und gleichzeitig die Schalterarre-
tierung. Zum Ausschalten des Dauerbetriebs den Elek-
tronikschalter drücken und wieder loslassen.
Einschalten der Lampen (Abb. 6)
Für Modell HR2440F
VORSICHT:
Blicken Sie nicht direkt in das Licht oder die Lichtquelle.
Betätigen Sie den Ein-Aus-Schalter zum Einschalten der
Lampe. Lassen Sie den Ein-Aus-Schalter zum Ausschal-
ten der Lampe los.
HINWEIS:
Wischen Sie Schmutz auf der Linse der Lampe mit
einem trockenen Tuch ab. Achten Sie sorgfältig darauf,
dass Sie die Linse der Lampe nicht verkratzen, weil sich
sonst die Lichtstärke verringert.
Drehrichtungsumschalter (Abb. 7)
Für Modell HR2440, HR2440X, HR2440F
Diese Maschine besitzt einen Drehrichtungsumschalter.
Stellen Sie den Drehrichtungs-Umschalthebel für
Rechtsdrehung auf die Stellung D(Seite A) oder für
Linksdrehung auf die Stellung E(Seite B).
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit dem
Bohren Beginnen.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommem ist. Andernfalls kann
die Maschine beschädigt werden.
• Wird das Werkzeug mit Linksdrehung betrieben, lässt
sich der Ein-Aus-Schalter nur halb drücken, und das
Werkzeug läuft nur mit halber Drehzahl. Bei Linksdre-
hung lässt sich der Arretierknopf nicht hineindrücken.
Wahl der Betriebsart (Abb. 8)
Diese Maschine verfügt über einen Betriebsartenschal-
ter, mit dem die jeweils gewünschte Betriebsart gewählt
werden kann. Zum Drehbohren den Betriebsartenschal-
ter mit dem Pfeil auf das Symbol Mdes Maschinenge-
häuses drehen. Zum Hammerbohren den
Betriebsartenschalter mit dem Pfeil auf das Symbol r
des Maschinengehäuses drehen.
VORSICHT:
• Den Betriebsartenschalter stets bis zum Anschlag auf
das Symbol der gewünschten Betriebsart drehen.
Durch den Betrieb in einer Zwischenstellung des
Schalters kann die Maschine beschädigt werden.
• Betätigen Sie den Knopf erst, nachdem das Werkzeug
völlig zum Stillstand gekommen ist.

13
Drehmomentbegrenzung
Die Rutschkupplung der Maschine begrenzt das Dreh-
moment auf einen werkseitig eingestellten Maximalwert.
Bei Auslösen trennt die Rutschkupplung den Antrieb von
der Bohrspindel und das Einsatzwerkzeug kommt zum
Stillstand.
VORSICHT:
• Bei Auslösen der Rutschkupplung Maschine sofort
abschalten, um frühzeitigen Verschleiß zu vermeiden.
• Lochsägen sind für den Einsatz in dieser Maschine
nicht geeignet, da diese Einsatzwerkzeuge zu hohe
Drehmomente abverlangen.
Betrieb: Hammerbohren
Den Bohrer erst an die gewünschte Position setzen und
den Bohrvorgang dann durch Drücken des Elektronik-
schalters beginnen.
Das Gerät im rechten Winkel zur Werkstückoberfläche
sicher führen, um ein Abrutschen des Bohrers zu verhin-
dern. Während des Bohrbetriebs nur den erforderlichen
Gegendruck halten, der unmittelbar der Schlagenergie
des Gerätes entgegenwirkt.
Sollte die Bohrmehlabfuhr (z. B. durch feuchtes Gestein)
gestört sein, ziehen Sie den Bohrer aus der Bohrung
heraus und entfernen Sie das Bohrmehl aus der Boh-
rung bzw. den Spiralnuten des Bohrers.
VORSICHT:
Beim Bohren in eisenbewehrtem Beton kann der Bohrer
blockieren und so die Rutschkupplung der Maschine aus-
lösen. Achten Sie daher auf sicheren Stand und benut-
zen Sie immer den Seitengriff, um die hohen
Rückdrehmomente aufzufangen.
Schmierung der Einsatzwerkzeuge
Den Aufnahmeschaft vor dem Einsetzen in das Gerät
säubern und anschließend mit Bohrerfett schmieren
(ca. 0,5 – 1,0 g).
Dies gewährleistet eine einwandfreie Funktion der Werk-
zeugaufnahme und einen minimalen Verschleiß des Auf-
nahmeschaftes.
Ausbläser (Abb. 9)
Verwenden Sie den Ausbläser, um das Bohrloch von
Spänen und Partikeln zu säubern.
Staubschutzkappe (Abb. 10)
Bei Überkopfarbeiten die Staubschutzkappe verwenden,
um zu verhindern, daß Staub auf den Bedienenden und
die Werkzeugaufnahme fällt. Die Staubschutzkappe, wie
in Abb. 10 gezeigt, auf dem Bohrer befestigen. Die
Staubschutzkappe kann für folgende Bohrergrößen ver-
wendet werden.
Bohren in Holz oder Metall (Abb. 11 und 12)
Verwenden Sie den gesonderten Bohrfuttersatz (Stan-
dardausstattung für Modell HR2440X). Nehmen Sie zur
Montage auf den Abschnitt “Montage und Demontage
des Bohrers” auf der vorhergehenden Seite Bezug.
Halten Sie den Klemmring fest und drehen Sie die Werk-
zeugverriegelung entgegen dem Uhrzeigersinn, um die
Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk-
zeug bis zum Anschlag in das Spannfutter ein. Halten
Sie den Klemmring fest und drehen Sie die Werkzeug-
verriegelung im Uhrzeigersinn, um das Bohrfutter festzu-
ziehen.
Zum Entfernen des Einsatzwerkzeugs halten Sie den
Klemmring und drehen die Werkzeugverriegelung entge-
gen dem Uhrzeigersinn. Stellen Sie den Betriebsarten-
schalter auf die Position “Bohren”. Sie können Löcher
von bis zu 13 mm Durchmesser in Metall und von bis zu
32 mm Durchmesser in Holz bohren.
VORSICHT:
• Bei montiertem Bohrfutteradapter mit dem Bohrfutter
darf keinesfalls die Betriebsart “Schlagbohren” gewählt
werden.
Bohrfutter und Bohrfutteradapter können andernfalls
beschädigt werden bzw. das Bohrfutter kann sich bei
Linkslauf öffnen. (Für Modell HR2440, HR2440X,
HR2440F)
• Ein zu starker Druck auf die Maschine bewirkt keine
Beschleunigung der Bohrleistung. Ein zu hoher
Schnittdruck führt zu einer Beschädigung der Bohrer-
spitze und damit zu Verringerung der Bohrerstandzeit
und Überanspruchung der Maschine.
• Beim Austritt des Bohrers aus dem Werkstück wirkt ein
hohes Rückdrehmoment auf die Maschine. Deshalb
die Maschine gut festhalten und den Vorschub verrin-
gern, wenn der Bohrer durch das Werkstück dringt.
• Ein festsitzender Bohrer läßt sich durch Umschalten
der Drehrichtung auf Linkslauf wieder herausdrehen.
Die Maschine ist gut festzuhalten, da im Linkslauf ein
hohes Rückdrehmoment auf die Maschine auftritt.
• Kleine Werkstücke stets in einem Schraubstock ein-
spannen oder mit einer Schraubzwinge sichern.
• Stellen Sie den Umschalthebel beim Bohren mit Dia-
mantkernbohrer immer auf die Position Mfür die
Betriebsart “Bohren”. Werden Arbeiten mit dem Dia-
mantkernbohrer in der Betriebsart “Schlagbohren” aus-
geführt, kann der Diamantkernbohrer beschädigt
werden.
WARTUNG
VORSICHT:
Vor Arbeiten an der Maschine vergewissern Sie sich, daß
der Schalter in der Position OFF und der Netzstecker
gezogen ist.
Zur Gewährleistung der Produktsicherheit und -zuverläs-
sigkeit sind Reparaturen, Wartungsarbeiten und Einstel-
lungen von einer Makita-Service-Station auszuführen.
Bohrerdurchmesser
Staubschutzkappe 5 6 – 14,5 mm
Staubschutzkappe 9 12 – 16 mm

14
ITALIANO
Visione generale
1 Base manico
2 Manico laterale
(manico ausiliario)
3Dente
4 Sporgenze
5 Per allentare
6 Per stringere
7 Codolo
8 Grasso punta
9Punta
10 Coperchio mandrino
11 Calibro di profondità
12 Interruttore a grilletto
13 Bottone di bloccaggio
14 Lampadina (HR2440F soltanto)
15 Levetta d’inserzione
16 Manopola di cambiamento
modo di funzionamento
17 Soffietto
18 Scodellino polvere
19 Adattatore mandrino
20 Mandrino trapano senza chiave
21 Manicotto
22 Anello
23 Per stringere
24 Per allentare
DATI TECNICI
Modello HR2440/HR2440X/HR2440F HR2441 HR2442
Capacità
Cemento
Punta in carburo di tungsteno........................... 24 mm 24 mm 24 mm
Punta a corona ................................................. 54 mm 54 mm 54 mm
Punta a corona in diamante (tipo a secco)....... 65 mm 65 mm 65 mm
Legno .................................................................. 32 mm 32 mm 32 mm
Acciaio................................................................. 13 mm 13 mm 13 mm
Velocità a vuoto (min-1) .......................................... 0 – 1.100 0 – 1.100 1.100
Colpi al minuto........................................................0 – 4.500 0 – 4.500 4.500
Lunghezza totale.................................................... 352 mm 352 mm 352 mm
Peso netto ..............................................................2,3 kg 2,3 kg 2,3 kg
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Utilizzo previsto
L’utensile va usato per la foratura con martellamento e
per la foratura dei mattoni, cemento e pietre. Esso è
anche utilizzabile per la foratura senza impatto del legno,
metallo, ceramica e plastica.
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
REGOLE ADDIZIONALI DI SICUREZZA
1. Tenere l’utensile per le superfici di presa isolate
quando si esegue una operazione di taglio in cui
l’utensile potrebbe fare contatto con fili elettrici
nascosti o con il suo stesso cavo di alimenta-
zione. Il contatto con un filo elettrico “sotto ten-
sione” mette le parti metalliche dell’utensile
“sotto tensione” con pericolo di scosse per
l’operatore.
2. Indossare le protezioni per le orecchie se si usa
l’utensile per lunghi periodi di tempo. L’esposi-
zione prolungata ai forti rumori potrebbe cau-
sare la perdita dell’udito.
3. Indossare un casco (copricapo di sicurezza),
occhiali e/o maschera di protezione. Si racco-
manda anche di indossare una maschera anti-
polvere e guanti imbottiti.
4. Accertarsi che la punta sia saldamente fissata
prima dell’uso.
5. L’utensile produce vibrazioni. Le viti potrebbero
perciò allentarsi, causando guasti o incidenti.
Controllare con cura che le viti siano salde prima
di usare l’utensile.
6. D’inverno o se l’utensile non è stato usato per un
lungo periodo di tempo, lasciare che l’utensile si
riscaldi facendolo funzionare per qualche tempo
senza usarlo. Ciò rende fluido il lubrificante.
Senza il riscaldamento appropriato dell’utensile,
l’operazione di martellamento diventa difficol-
tosa.
7. Accertarsi sempre di avere i piedi appoggiati sal-
damente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
8. Tenere saldamente l’utensile con entrambe le
mani.
9. Tenere le mani lontane dalle parti mobili.
10. Non far funzionare l’utensile senza usarlo. Farlo
funzionare soltanto tenendolo in mano.
11. Non puntare l’utensile sulle persone quando lo
si usa. La punta potrebbe schizzare via e ferire
seriamente qualcuno.
12. Non toccare la punta o le parti adiacenti subito
dopo l’uso; perché potrebbero essere molto
calde e causare bruciature.
CONSERVATE QUESTE ISTRUZIONI.

15
ISTRUZIONI PER L’USO
Impugnatura laterale (manico ausiliario) (Fig. 1)
Usare sempre il manico laterale per garantire la sicu-
rezza operativa. Installare il manico laterale in modo che
il dente del manico entri tra le sporgenze sul tamburo
dell’utensile. Stringere poi il manico girandolo in senso
orario sul punto desiderato. Esso può essere spostato di
360°, in modo da poter essere fissato in qualsiasi posi-
zione.
Installazione o rimozione della punta da trapano
ATTENZIONE:
Assicuratevi sempre che l’utensile sia spento e che il
cavo di alimentazione sia staccato dalla presa di corrente
prima di installare o di rimuovere la punta.
Pulire il codolo e applicare il grasso per punte di instal-
larla. (Fig. 2)
Inserire la punta nell’utensile. Girare la punta e spingerla
finchè non viene agganciata. (Fig. 3)
Dopo l’installazione, accertarsi sempre che la punta sia
fissata saldamente in posizione provando a tirarla fuori.
Per togliere la punta, abbassare completamente il coper-
chio del mandrino e tirare fuori la punta. (Fig. 4)
Asta di profondità (Fig. 5)
Il asta di profondità è comodo per trapanare i fori a pro-
fondità uniformi. Allentare il manico laterale e inserire il
asta di profondità nel foro del manico laterale. Regolare il
asta di profondità alla profondità desiderata, e stringere il
manico laterale.
NOTA:
Il asta di profondità non può essere usata alla posizione
dove sbatte contro l’alloggiamento dell’ingranaggio.
Funzionamento dell’interruttore a grilletto (Fig. 6)
ATTENZIONE:
Prima di collegare l’utensile alla presa di corrente, accer-
tarsi sempre che l’interruttore a grilletto funzioni corretta-
mente e torni sulla posizione “OFF” quando viene
rilasciato.
Modelli HR2440, HR2440X, HR2440F e HR2441
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore a grilletto. La velocità dell’utensile aumenta con
l’aumentare della pressione sull’interruttore a grilletto.
Rilasciare l’interruttore a grilletto per arrestare l’utensile.
Per il funzionamento continuo, schiacciare l’interruttore a
grilletto e spingere dentro il bottone di bloccaggio. Per
arrestare l’utensile dalla posizione di bloccaggio, schiac-
ciare completamente l’interruttore a grilletto e rilasciarlo.
Modello HR2442
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore a grilletto. Rilasciare l’interruttore a grilletto per
arrestare l’utensile. Per il funzionamento continuo,
schiacciare l’interruttore a grilletto e spingere dentro il
bottone di bloccaggio. Per arrestare l’utensile dalla posi-
zione di bloccaggio, schiacciare completamente l’inter-
ruttore a grilletto e rilasciarlo.
Accensione delle lampadine (Fig. 6)
Per modelo HR2440F
ATTENZIONE:
Non guardare la luce o guardare direttamente la fonte di
luce.
Per accendere la lampadina, schiacciare il grilletto. Rila-
sciare il grilletto per spegnerla.
NOTA:
Usare un panno asciutto per togliere lo sporco dalla lente
della lampadina. Fare attenzione a non graffiare la lente
della lampadina, perché ciò potrebbe ridurre l'illumina-
zione.
Funzionamento della leva di inversione (Fig. 7)
Modelli HR2440, HR2440X, HR2440F
Questo utensile è dotato di un interruttore di inversione,
per il cambiamento della direzione di rotazione. Spostare
la leva dell'interruttore di inversione sulla posizione D
(lato A) per la rotazione in senso orario, oppure sulla
posizione E(lato B) per la rotazione in senso antiora-
rio.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
far funzionare l’utensile.
• Usare la leva di inversione soltanto dopo che l’utensile
si è arrestato completamente. Se si cambia la direzione
di rotazione prima del suo arresto, si potrebbe danneg-
giarlo.
• Quando si fa funzionare l’utensile nella modalità di
rotazione in senso antiorario, il grilletto dell’interruttore
viene schiacciato a metà e l’utensile funziona a metà
della sua velocità. Durante la rotazione in senso antio-
rario non si può spingere il bottone di bloccaggio.
Selezione del modo di funzionamento (Fig. 8)
Questo utensile impiega una manopola di cambiamento
del modo di funzionamento. Selezionate uno dei due
modi più adatto al lavoro usando questa manopola. Per
la sola rotazione, girate la manopola in modo che la frec-
cia sulla manopola sia rivolta sul symbolo Msul corpo
dell’utensile. Per la rotazione con percussione, girate la
manopola in modo che la freccia sia rivolta sul symbolo
r.
ATTENZIONE:
• Girate sempre completamente la manopola sul sym-
bolo del modo desiderato. Se si fa funzionare l’utensile
con la manopola posizionata in un punto tra i due sym-
boli, lo si può danneggiare.
• Usare la manopola solo dopo che l’utensile si è fermato
completamente.
Limitatore di coppia
Il limitatore di coppia si attiva quando viene raggiunto un
certo livello di coppia e il motore si disinnesta dall’albero
motore. La punta smette allora di girare.
ATTENZIONE:
• Non appena il limitatore di coppia si attiva, arrestate
immediatemente l’utensile. Ciò ne previene l’usura pre-
matura.
• Con questo utensile non si possono usare seghe fron-
tali a corona perché tendono a contrarsi o a penetrare
facilmente nel foro causando la frequente attivazione
del limitatore di coppia.

16
Perforazione
Piazzate la punta nel punto desiderato per il foro poi pre-
mete il grilletto.
Non forzate l’utensile. Una leggera pressione dà i migliori
risultati. Mantenete l’utensile in posizione ed evitate che
scivoli via dal foro.
Non esercitare ulteriori pressioni se il foro diventa inta-
sato di schegge o particelle. Fate invece girare l’utensile
alla velocità del minimo ed estraete parzialmente la
punta dal foro. Ripetendo ciò diverse volte, il foro si puli-
sce e potete continuare la normale foratura.
ATTENZIONE:
Al momento della trapanazione del foro, sull’utensile/
punta viene esercitata una improvvisa e tremenda forza
torcente quando il foro diventa intasato di bave e parti-
celle, oppure quando sbatte contro le barre di rinforzo
incastrate nel cemento armato. Usate sempre l’impugna-
tura laterale (manico ausiliario), tenete saldamente
l’utensile per entrambe le impugnature laterali e cam-
biate manico durante l’uso. Se non fate ciò, potreste per-
dere il controllo dell’utensile con pericolo di ferite gravi.
Grasso della punta
Spalmate una piccola quantità di grasso (0,5 – 1,0 g circa)
sulla testa del gambo della punta prima di cominciare il
lavoro.
Questa lubrificazione ne assicura il movimento scorrevole
e la lunga durata di servizio.
Soffietto (Fig. 9)
Usate il soffietto per pulire il foro.
Scodellino della polvere (Fig. 10)
Usate lo scodellino della polvere per evitare che la pol-
vere cada sull’utensile o su voi stessi quando trapanate
un punto sopra la testa. Attaccate lo scodellino della pol-
vere alla punta, come mostrato nella Fig. 10. Le dimen-
sioni delle punte a cui si possono attaccare gli scodellini
sono come segue.
Foratura del legno o metallo (Fig. 11 e 12)
Usare il gruppo mandrino trapano opzionale (attrezza-
tura standard per il modello HR2440X). Per installarlo,
riferirsi a “Installazione o rimozione della punta” della
pagina precedente.
Tenere fermo l’anello e girare il manicotto in senso antio-
rario per aprire le ganasce del mandrino. Inserire la
punta nel mandrino finché non può andare più oltre.
Tenere saldamente l’anello e girare il manicotto in senso
orario per stringere il mandrino.
Per rimuovere la punta, tener fermo l’anello e girare il
manicotto in senso antiorario. Posizionare la manopola di
cambiamento modo di funzionamento su “rotazione sol-
tanto”. Si può trapanare il metallo di un massimo di
13 mm di spessore e il legno di un massimo di 32 mm di
spessore.
ATTENZIONE:
• Non si deve mai usare la “Rotazione con martella-
mento” quando il gruppo del mandrino di perforazione
è installato sull’utensile, perché altrimenti lo si può dan-
neggiare.
Inoltre, quando si inverte la rotazione dell’utensile, il
mandrino di perforazione si può staccare. (Per i modelli
HR2440, HR2440X, HR2440F)
• Una pressione eccessiva sull’utensile non permette
una lavorazione più veloce. Infatti questa eccessiva
pressione servirà solo a danneggiare la punta, a dimi-
nuire le possibilità di lavorazione e aiuterà a danneg-
giare l’utensile più in fretta.
• Al momento dell’uscita dal foro sulla punta viene eser-
citata una forza tremenda. Tenere l’utensile ben fermo
e fare attenzione al momento in cui la punta comincia
ad uscire dall’altra parte del foro.
• Una punta che si é bloccata può essere liberata inse-
rendo il moto inverso dell’utensile. Anche in questo
caso, l’utensile torna indietro di colpo se non lo si tiene
ben fermo.
• Sempre fissare pezzi piccoli su morse oppure altri stru-
menti di fissaggio.
• Quando si utilizza la punta a corona in diamante, por-
tare sempre la leva di selezione in posizione M, per
utilizzare la modalità di funzionamento “Solo rota-
zione”. La punta a corona in diamante, se utilizzata
nella modalità di funzionamento “Rotazione con martel-
lamento”, si può infatti danneggiare.
MANUTENZIONE
ATTENZIONE:
Prima di eseguire qualsiasi lavoro sull’utensile, accerta-
tevi sempre che sia spento e staccato dalla presa di cor-
rente.
Per mantenere la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o le regolazioni dovrebbero
essere eseguite da un centro di assistenza Makita auto-
rizzato.
Diametro punta (mm)
Scodellino 5 6 – 14,5
Scodellino 9 12 – 16

17
NEDERLANDS
Verklaring van algemene gegevens
1 Handgreepvoet
2 Zijhandgreep (hulphandgreep)
3 Tanden
4 Nokken
5 Losdraaien
6 Vastzetten
7 Boorschacht
8Boorvet
9Boor
10 Boorkopdeksel
11 Dieptemaat
12 Trekschakelaar
13 Vastzetknop
14 Lamp (alleen voor HR2440F)
15 Omkeerschakelaarknop
16 Omschakelknop
17 Blaasbalgje
18 Stofvanger
19 Boorkop-adapter
20 Sleutelloze boorkop
21 Bus
22 Ring
23 Vastzetten
24 Losdraaien
TECHNISCHE GEGEVENS
Model HR2440/HR2440X/HR2440F HR2441 HR2442
Vermogen
Beton
Boor met wolfraamcarbide-boorpunt.....24 mm 24 mm 24 mm
Kernboor................................................54 mm 54 mm 54 mm
Diamantkernboor (droog type) ..............65 mm 65 mm 65 mm
Hout ...........................................................32 mm 32 mm 32 mm
Staal ..........................................................13 mm 13 mm 13 mm
Nullasttoerental (min-1).................................0 – 1 100 0 – 1 100 1 100
Aantal slagen/minuut....................................0 – 4 500 0 – 4 500 4 500
Totale lengte .................................................352 mm 352 mm 352 mm
Netto gewicht................................................2,3 kg 2,3 kg 2,3 kg
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Het gereedschap is bedoeld voor hamerboren en boren
in baksteen, beton en steen. Het is ook geschikt voor
boren zonder slag in hout, metaal, keramisch materiaal
en kunststof.
Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op
een stroombron van hetzelfde voltage als aangegeven op
de naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. Het gereedschap is dubbel-geïsoleerd
volgens de Europese standaard en kan derhalve ook op
een niet-geaard stopcontact worden aangesloten.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
1. Houd het gereedschap tijdens het werk vast bij
de geïsoleerde handgrepen wanneer er kans is
dat de boor op verborgen elektrische draden of
op zijn eigen netsnoer zal stoten. Door contact
met onder spanning staande draden zullen de
metalen delen van het gereedschap onder span-
ning komen te staan zodat de gebruiker een
elektrische schok kan krijgen.
2. Draag oorbeschermers wanneer u het gereed-
schap voor langere tijd doorlopend gebruikt.
Langdurige blootstelling aan sterk lawaai kan
gehoorverlies veroorzaken.
3. Draag een hard hoofddeksel (veiligheidshelm),
een veiligheidsbril en/of gezichtsbescherming.
Het is ook zeer aan te bevelen een stofmasker en
dikke handschoenen te dragen.
4. Controleer of de boor goed vastgezet is alvorens
met uw werk te beginnen.
5. Tijdens normale bediening brengt dit gereed-
schap trillingen voort. De schroeven kunnen
daarom gemakkelijk loskomen, met een defect of
ongeluk als mogelijk gevolg.
6. Controleer vóór het gebruik of alle schroeven
goed vastzitten. Laat het gereedschap een tijdje
onbelast warmdraaien wanneer het koud weer is
of wanneer het gereedschap voor langere tijd
niet werd gebruikt. Hierdoor zal het smeermiddel
vloeibaar worden. Hameren is moeilijk indien het
gereedschap niet goed warmgedraaid is.
7. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er zich niemand beneden u bevindt
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
8. Houd het gereedschap stevig vast met beide
handen.
9. Houd uw handen uit de buurt van draaiende
onderdelen.
10. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
11. Richt het gereedschap tijdens het gebruik niet
op personen die zich in de nabije omgeving
bevinden. De boor zou kunnen losraken en ern-
stige verwondingen veroorzaken.
12. Raak de boor of onderdelen in de nabije omge-
ving van de boor niet aan onmiddellijk na het
gebruik; deze kunnen erg heet zijn en brandwon-
den veroorzaken.
BEWAAR DEZE VOORSCHRIFTEN.

18
BEDIENINGSVOORSCHRIFTEN
Zijhandgreep (hulphandgreep) (Fig. 1)
Gebruik altijd de zijhandgreep om een veilige bediening
te verzekeren. Installeer de zijhandgreep zodanig dat de
tanden op de greep tussen de nokken op het huis van de
machine komen te zitten. Zet dan de handgreep vast
door deze in de gewenste positie naar rechts te draaien.
De handgreep kan 360° worden verdraaid zodat u deze
in elke gewenste positie kunt vastzetten.
Aanbrengen of verwijderen van de boor
LET OP:
Controleer altijd of het gereedschap is uitgeschakeld en
zijn stekker uit het stopcontact is verwijderd alvorens de
boor aan te brengen of te verwijderen.
Reinig de boorschacht en smeer er boorvet op alvorens
de boor te installeren. (Fig. 2)
Steek de boor in de machine. Draai de boor en duw deze
naar binnen tot zij vergrendelt. (Fig. 3)
Nadat de boor is geïnstalleerd, moet u altijd controleren
of de boor goed vastzit door te proberen hem eruit te
trekken.
Om de boor te verwijderen, trekt u het boorkopdeksel
helemaal omlaag en dan trekt u de boor eruit. (Fig. 4)
Diepteaanslag (Fig. 5)
De diepteaanslag is handig voor het boren van gaten van
gelijke diepte. Maak de zijhandgreep los en steek de
diepteaanslag in het gat in de zijhandgreep. Stel de diep-
teaanslag af op de gewenste diepte en zet de zijhand-
greep vast.
OPMERKING:
De diepteaanslag kan niet worden gebruikt in de positie
waarbij deze tegen het tandwielhuis aanstoot.
Werking van de trekschakelaar (Fig. 6)
LET OP:
Alvorens de machine op een stopcontact aan te sluiten,
moet u altijd controleren of de trekschakelaar juist werkt
en bij het loslaten naar de “OFF” positie terugkeert.
Voor HR2440, HR2440X, HR2440F en HR2441
Om de machine te starten, drukt u gewoon de trekscha-
kelaar in. Hoe dieper de trekschakelaar wordt ingedrukt,
hoe sneller de machine draait. Om de machine uit te
schakelen, de trekschakelaar loslaten. Voor continuë
werking, drukt u de trekschakelaar in en dan drukt u de
vastzetknop in. Om de machine vanuit deze vergren-
delde stand te stoppen, de trekschakelaar volledig
indrukken en deze dan loslaten.
Voor HR2442
Om de machine te starten, drukt u gewoon de trekscha-
kelaar in. Om de machine uit te schakelen, de trekscha-
kelaar loslaten. Voor continuë werking, drukt u de
trekschakelaar in en dan drukt u de vastzetknop in. Om
de machine vanuit deze vergrendelde stand te stoppen,
de trekschakelaar volledig indrukken en deze dan losla-
ten.
Aanzetten van de lampen (Fig. 6)
Voor Model HR2440F
LET OP:
Kijk niet direct in het licht of de lichtbron.
Druk de trekker in om de lamp aan te zetten. Laat de
trekker los om de lamp uit te doen.
OPMERKING:
Gebruik een droge doek om vuil op de lamplens eraf te
vegen. Let op dat u geen krassen maakt op de lamplens,
aangezien de verlichtingssterkte daardoor zal verminde-
ren.
Werking van de omkeerschakelaar (Fig. 7)
Voor HR2440, HR2440X, HR2440F
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Schuif de omkeerscha-
kelaar naar de positie D(zijde A) voor rechtse draai-
richting, of naar de positie E(zijde B) voor linkse
draairichting.
LET OP:
• Controleer altijd de draairichting alvorens de machine
te gebruiken.
• Gebruik de omkeerschakelaar alleen nadat de machine
volledig tot stilstand is gekomen. Indien u de draairich-
ting verandert voordat de machine is gestopt, kan de
machine beschadigd raken.
• Wanneer u het gereedschap in linkse draairichting
gebruikt, kan de trekschakelaar alleen tot halverwege
worden ingedrukt en draait het gereedschap op halve
snelheid. Voor linkse draairichting kunt u de vergren-
delknop niet indrukken.
Kiezen van de bedieningsfunctie (Fig. 8)
Dit gereedschap heeft een omschakelknop. Gebruik
deze knop voor het kiezen van een van de twee bedie-
ningsfuncties die geschikt is voor uw werk. Voor roteren
alleen, draai de knop zodanig dat het pijltje op de knop
naar het Msymbool op het lichaam van het gereed-
schap wijst. Voor roteren met hameren, draai de knop
zodanig dat het pijltje op de knop naar het rsymbool
op het lichaam van het gereedschap wijst.
LET OP:
• Zet de knop altijd volledig op het gewenste symbool.
Indien u het gereedschap gebruikt met de knop halver-
wege tussen de twee symbolen geplaatst, kan het
gereedschap beschadigd raken.
• Gebruik de knop pas nadat het gereedschap tot volle-
dige stilstand is gekomen.
Koppelbegrenzer
De koppelbegrenzer treedt in werking wanneer de motor
een bepaald koppel bereikt. De motor wordt dan ontkop-
peld van de uitgangsas. Wanneer dit gebeurt, zal de boor
ophouden met draaien.
LET OP:
• Schakel het gereedschap onmiddellijk uit wanneer de
koppelbegrenzer in werking treedt. Hierdoor helpt u
vroegtijdige slijtage van het gereedschap voorkomen.
• Gatenzagen kunnen met dit gereedschap niet worden
gebruikt. Deze lopen of klemmen gemakkelijk vast in
het boorgat, zodat de koppelbegrenzer te vaak in wer-
king zal worden gesteld.

19
Hamerend of kloppend boren
Plaats de punt van de boor op de gewenste plaats waar
geboord moet worden, en druk vervolgens de schakelaar
in.
Forceer het gereedschap niet. Een lichte druk geeft de
beste resultaten. Houd het gereedschap stevig vast en
zorg dat het niet uitglijdt.
Oefen geen grotere druk uit wanneer het boorgat ver-
stopt raakt met schilfertjes of metaaldeeltjes. Laat in zo’n
geval het gereedschap onbelast lopen en verwijder de
boor gedeeltelijk uit het boorgat. Wanneer dit verschil-
lende keren wordt herhaald, zal het boorgat schoon wor-
den en kunt u normaal verder boren.
LET OP:
Op het moment dat een gat wordt geboord, of wanneer
het boorgat verstopt raakt met schilfertjes en metaaldeel-
tjes, of wanneer de machine op versterkingsstaven in
gewapend beton stoot, wordt er plotseling een enorme
wringingskracht op de machine/boor uitgeoefend.
Gebruik daarom altijd de zijhandgreep (hulphandgreep)
en houd de machine tijdens het gebruik stevig vast bij
zowel de zijhandgreep als de hoofdhandgreep. Indien u
dit verzuimt, kunt u de controle over de machine verlie-
zen en mogelijk zware verwondingen oplopen.
Invetten van de boor
Voordat u de boor aanbrengt, smeer een beetje vet
(ca. 0,5 tot 1,0 gram) op de kop van de boorschacht.
Met een ingevette boorkop zal het gereedschap beter
werken en langer meegaan.
Blaasbalgje (Fig. 9)
Gebruik het blaasbalgje om het gat schoon te maken.
Stofvanger (Fig. 10)
Gebruik de stofvanger om te voorkomen dat stof op de
machine en op uzelf terechtkomt wanneer u boven uw
hoofd boort. Bevestig de stofvanger aan de boor, zoals
getoond in Fig. 10. De diameter van de boren waaraan
de stofvanger kan worden bevestigd, is als volgt.
Boren in hout of metaal (Fig. 11 en 12)
Gebruik de los verkrijgbare boorkopmontage (standaard
accessoire voor Model HR2440X). Om deze te installe-
ren, zie “Aanbrengen of verwijderen van de boor” op de
vorige pagina.
Houd de ring op zijn plaats en draai de bus naar links om
de boorkopklauwen te openen. Duw de boor zo ver
mogelijk in de boorkop. Houd de ring goed vast en draai
de bus naar rechts om de boorkop vast te zetten.
Om de boor te verwijderen, houdt u de ring op zijn plaats
en draait u de bus naar links. Zet de omschakelknop op
“alleen roteren”. U kunt boren tot een diameter van maxi-
maal 13 mm in metaal en een diameter van maximaal
32 mm in hout.
LET OP:
• Gebruik nooit “roteren met hameren” wanneer de boor-
kop op het gereedschap is gemonteerd. De boorkop
kan hierdoor namelijk beschadigd raken.
Bovendien zal de boorkop loskomen wanneer de draai-
richting van het gereedschap wordt omgekeerd.
(Voor HR2440, HR2440X, HR2440F)
• Door teveel druk op het gereedschap uit te oefenen
verloopt het boren niet sneller. Integendeel, teveel druk
op het gereedschap zal alleen maar de boor beschadi-
gen, de prestatie van het gereedschap verminderen en
de gebruiksduur verkorten.
• Er ontstaan enorme spanningen op het ogenblik dat de
boor uit het gat tevoorschijn komt. Houd derhalve het
gereedschap stevig vast en wees op uw hoede.
• Wanneer de boor klemraakt, keert u met de omkeer-
schakelaar de draairichting om, om de boor uit het gat
te krijgen. Pas echter op en houd het gereedschap ste-
vig vast, aangezien het anders uit het gat weg kan
schieten.
• Kleine werstukken dient u altijd eerst vast te zetten met
een klemschroef of iets dergelijks.
• Wanneer u gaat boren met de diamantkernboor, moet
u de keuzehendel altijd op de “M” positie voor “alleen
boren” zetten. Als u de diamantkernboor gebruikt in de
positie “boren plus hameren”, kan de diamantkernboor
beschadigd raken.
ONDERHOUD
LET OP:
Zorg er altijd voor dat het gereedschap is uitgeschakeld
en de stekker uit het stopcontact is verwijderd alvorens
werken aan de machine uit te voeren.
Opdat het gereedschap veilig en betrouwbaar blijft, die-
nen alle reparaties, onderhoud of afstellingen te worden
uitgevoerd bij een erkend Makita service centrum.
Boordiameter (mm)
Stofvanger 5 6 – 14,5
Stofvanger 9 12 – 16

20
ESPAÑOL
Explicación de los dibujos
1 Base de la empuñadura
2 Empuñadura lateral
(empuñadura auxiliar)
3 Dientes
4 Salientes
5Aflojar
6 Apretar
7 Espiga de la broca
8 Grasa para la broca
9Broca
10 Cubierta del mandril
11 Medidor de profundidad
12 Interruptor de gatillo
13 Botón de bloqueo
14 Lámpara (para HR2440F sola-
mente)
15 Palanca del interruptor
de inversión
16 Botón de cambio
de modo de trabajo
17 Soplador
18 Tapa contra el polvo
19 Adaptador de mandril
20 Mandril automático
21 Manguito
22 Anillo
23 Apretar
24 Aflojar
ESPECIFICACIONES
Modelo HR2440/HR2440X/HR2440F HR2441 HR2442
Capacidad
Hormigón
Broca de punta de carburo de tungsteno.......24 mm 24 mm 24 mm
Broca de corona.............................................54 mm 54 mm 54 mm
Broca de diamante (Tipo seco)......................65 mm 65 mm 65 mm
Madera ...............................................................32 mm 32 mm 32 mm
Acero..................................................................13 mm 13 mm 13 mm
Velocidad en vacío (min-1).....................................0 – 1.100 0 – 1.100 1.100
Golpes por minuto .................................................0 – 4.500 0 – 4.500 4.500
Longitud total.........................................................352 mm 352 mm 352 mm
Peso neto ..............................................................2,3 kg 2,3 kg 2,3 kg
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de
país a país.
Uso previsto
La herramienta ha sido pensada para taladrado con per-
cusión y taladrado en ladrillos, hormigón y piedra. Tam-
bién es apropiada para taladrar sin impactos en madera,
cerámica y plástico.
Alimentación
La herramienta ha de conectarse solamente a una
fuente de alimentación de la misma tensión que la indi-
cada en la placa de características, y sólo puede funcio-
nar con corriente alterna monofásica. El sistema de
doble aislamiento de la herramienta cumple con la
norma europea y puede, por lo tanto, usarse también en
enchufes hembra sin conductor de tierra.
Sugerencias de seguridad
Para su propia seguridad, consulte las instrucciones de
seguridad incluidas.
NORMAS DE SEGURIDAD ADICIONALES
1. Cuando realice una operación donde la herra-
mienta de pueda entrar en contacto con
cableado oculto o su propio cable, sujete la
herramienta por las superficies de asimiento ais-
ladas. El contacto con un cable con corriente
hará que la corriente circule por las partes metá-
licas de la herramienta y electrocute al operario.
2. Póngase protectores de oídos cuando utilice la
herramienta durante largo tiempo. La exposición
prolongada a altos niveles de ruido puede oca-
sionar pérdida auditiva.
3. Póngase casco (casco de seguridad), gafas de
protección y/o pantalla facial. También se reco-
mienda encarecidamente utilizar una máscara
contra el polvo y guantes gruesos bien acolcha-
dos.
4. Asegúrese de que la broca esté sujetada firme-
mente en posición antes utilizar la herramienta.
5. En condiciones de funcionamiento normal, la
herramienta produce vibración. Los tornillos se
podrán aflojar fácilmente, pudiendo ocasionar
averías o accidentes. Compruebe que estén bien
apretados antes de utilizar la herramienta.
6. En climas fríos o cuando la herramienta no se
haya utilizado durante largo tiempo, deje que se
caliente durante un rato antes de utilizarla con
carga. Esto pondrá a punto la lubricación. Sin un
calentamiento apropiado, será difícil utilizar la
función de martilleo.
7. Asegúrese siempre de pisar sobre suelo firme.
Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares altos.
8. Sujete la herramienta firmemente con ambas
manos.
9. Mantenga las manos alejadas de las piezas gira-
torias.
10. No deje la herramienta funcionando. Téngala en
marcha solamente cuando esté es sus manos.
11. No apunte la herramienta hacia nadie que se
encuentre en la zona de trabajo. La broca podría
salir despedida y lesionar seriamente a alguien.
12. No toque la broca ni las partes próximas a ella
inmediatamente después de utilizarla; podrían
estar muy calientes y producirle quemaduras de
piel.
GUARDE ESTAS INSTRUCCIONES.
