Makita HR5201C User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la
herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Rotary Hammer
Marteau rotatif
Martillo rotativo
HR5201C
HR5210C
HR5211C
007857

2
ENGLISH
SPECIFICATIONS
Model HR5201C HR5210C HR5211C
Carbide-tipped bit 52 mm (2")
Capacities Core bit 160 mm (6-1/4")
No load speed (RPM) 130 - 260 /min.
Blows per minute 1,075 - 2,150
Overall length 599 mm (23-1/2")
Net weight 10.8 kg (23.8 lbs) 11.6 kg (25.5 lbs) 12 kg (26.5 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Note: Specifications may differ from country to country.
GEA001-3
GENERAL SAFETY RULES
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term "power tool" in all of the
warnings listed below refers to your mains-operated
(corded) power tool or battery-operated (cordless) power
tool.
SAVE THESE INSTRUCTIONS.
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
10. Use safety equipment. Always wear eye
protection. Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.
11. Avoid accidental starting. Ensure the switch is
in the off-position before plugging in. Carrying
power tools with your finger on the switch or
plugging in power tools that have the switch on
invites accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
15. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of these devices can reduce dust-related
hazards.
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the

3
rate for which it was designed.
17. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
18. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
19. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
20. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tools operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and
in the manner intended for the particular type
of power tool, taking into account the working
conditions and the work to be performed. Use
of the power tool for operations different from
those intended could result in a hazardous
situation.
SERVICE
23. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
24. Follow instruction for lubricating and
changing accessories.
25. Keep handles dry, clean and free from oil and
grease.
GEB007-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to rotary hammer safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handles supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tools by insulated gripping
surfaces when performing an operation where
the cutting tool may contact hidden wiring or
its own cord. Contact with a "live" wire will make
exposed metal parts of the tool "live" and shock
the operator.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun
glasses are NOT safety glasses. It is also
highly recommended that you wear a dust
mask and thickly padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper
warm-up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could fly out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD202-2

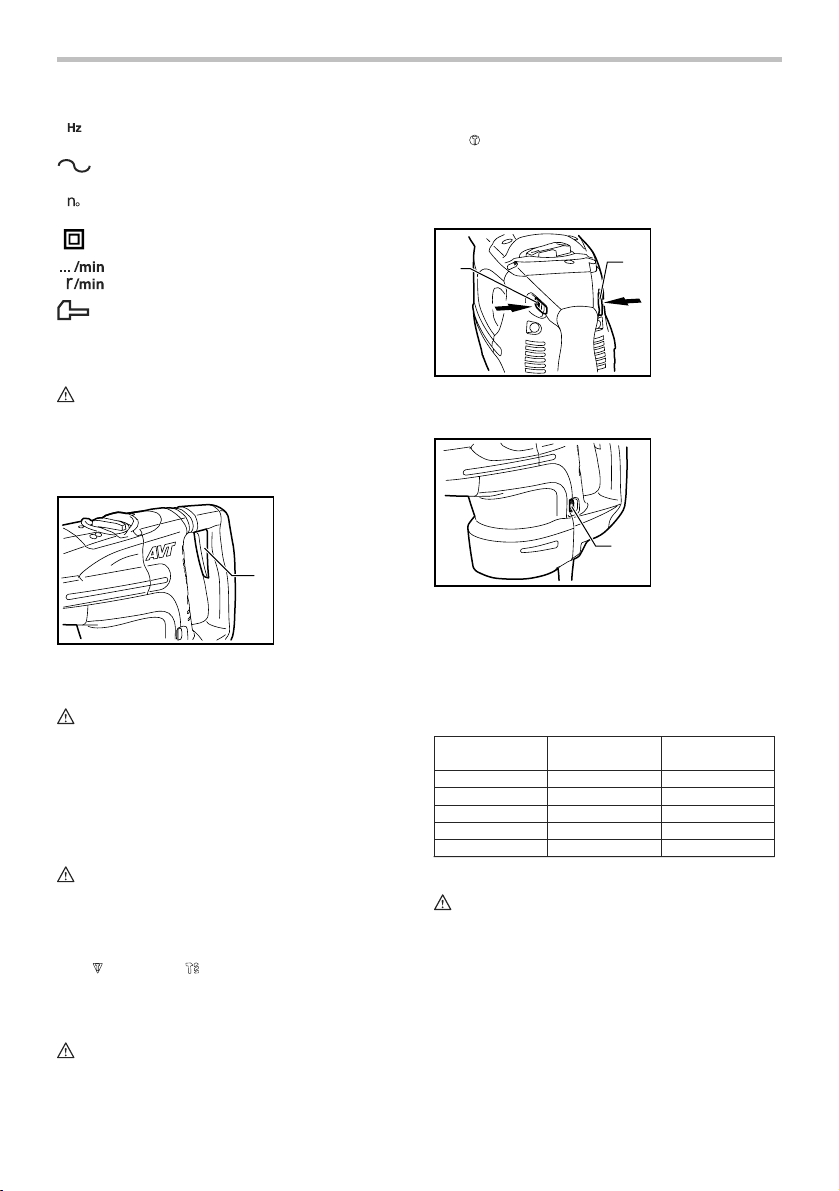

Symbols
The followings show the symbols used for tool.
･volts
･amperes

4
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
･number of blow
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
1
007858
FOR MODEL HR5211C
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
FOR MODELS HR5210C/ HR5201C
Trigger switch
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
• This switch functions when setting the tool in
symbol and symbol modes.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
Slide switch
CAUTION:
• Before plugging in the tool, always check to see
that the tool is switched off.
• This switch functions only when setting the tool in
symbol action mode.
When using the tool in the hammering mode for a long
time, the slide switch is available. To start the tool, push
the "I (ON)" side of the switch lever. To stop the tool,
push the "O (OFF)" side of the switch lever.
11
007837
Speed change
1
007838
The revolutions and blows per minute can be adjusted
just by turning the adjusting dial. The dial is marked 1
(lowest speed) to 5 (full speed).
Refer to the table below for the relationship between the
number settings on the adjusting dial and the
revolutions/blows per minute.
5
4
3
2
1
Number on
adjusting dial
Revolutions per
minute Blows per minute
260
240
190
150
130
2,150
2,000
1,600
1,250
1,075
007903
CAUTION:
• If the tool is operated continuously at low speeds
for a long time, the motor will get overloaded,
resulting in tool malfunction.
• The speed adjusting dial can be turned only as far
as 5 and back to 1. Do not force it past 5 or 1, or
the speed adjusting function may no longer work.
1. Adjusting dial
1. Switch lever
1. Switch trigger

5

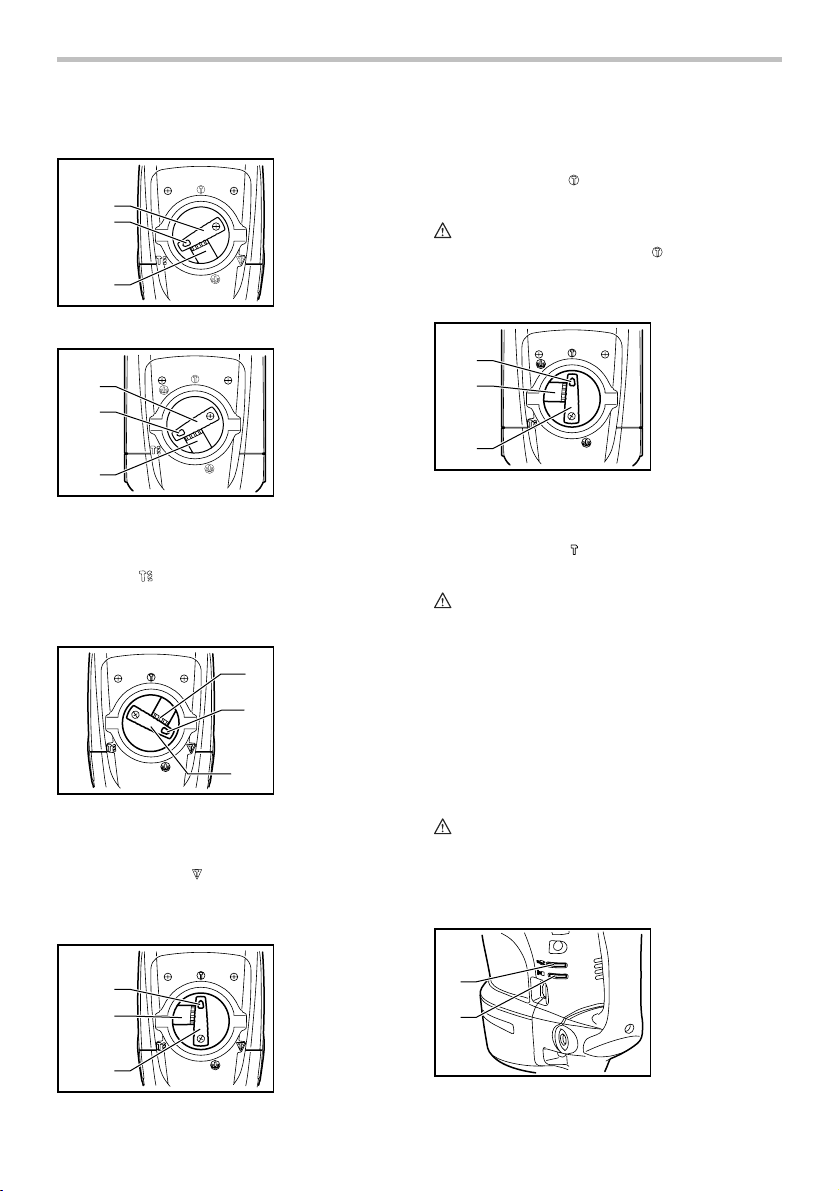

Selecting the action mode
Rotation with hammering
HR5210C
HR5201C
1
2
3
007839
HR5211C
1
2
3
007860
For drilling in concrete, masonry, etc., depress the lock
button and rotate the change lever so that the pointer
points to the symbol. Use a tungsten-carbide tipped
bit.
Hammering only
FOR MODEL HR5201C AND HR5210C
3
2
1
007902

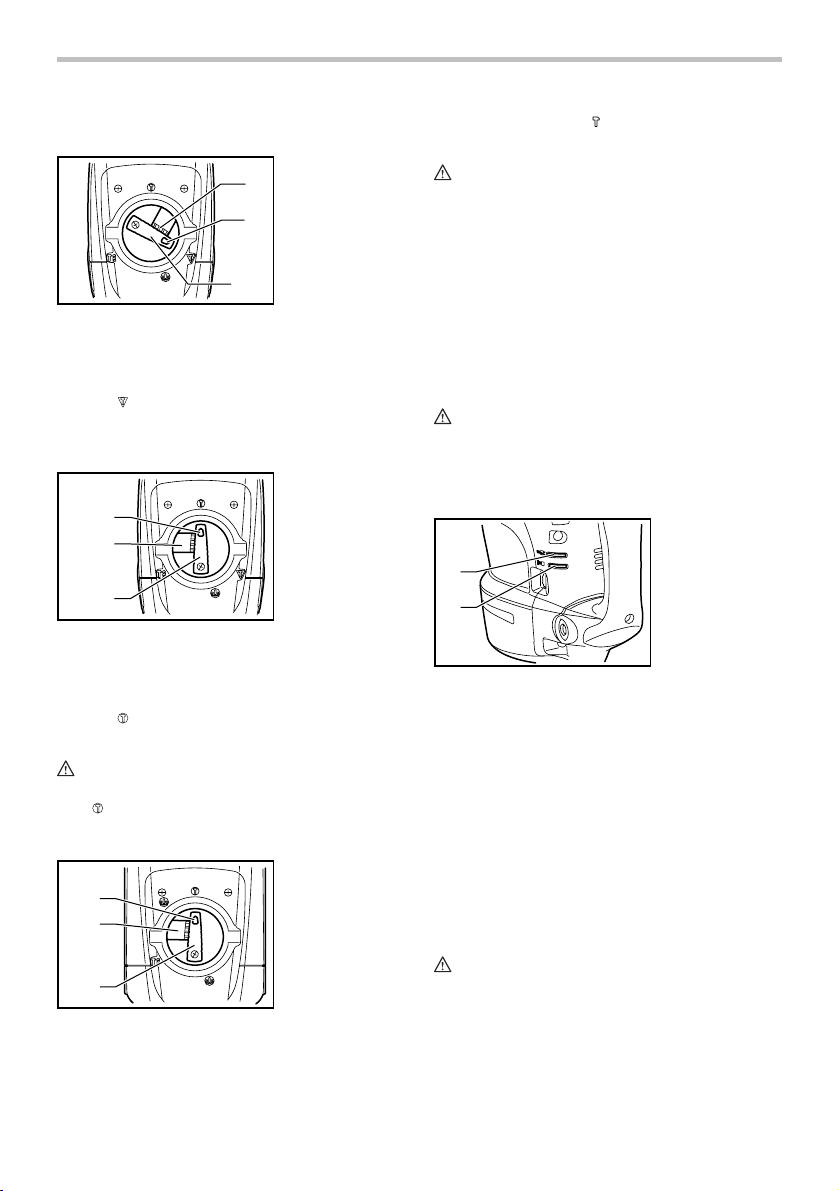

For chipping, scaling or demolition operations, depress
the lock button and rotate the change lever so that the
pointer points to the symbol. Use a bull point, cold
chisel, scaling chisel, etc.
For long time hammering (FOR MODELS HR5201C
AND HR5210C ONLY)
1
2
3
007840
For chipping, scaling or demolition operations, depress
the lock button and rotate the change lever so that the
pointer points to the symbol. Use a bull point, cold
chisel, scaling chisel, etc.
CAUTION:
• When using the tool in the symbol mode, the
switch trigger does not work and only the slide
switch works.
FOR MODEL HR5211C
1
2
3
007862
For chipping, scaling or demolition operations, depress
the lock button and rotate the change lever so that the
pointer points to the symbol. Use a bull point, cold
chisel, scaling chisel, etc.
CAUTION:
• Do not rotate the change lever when the tool is
running under load. The tool will be damaged.
• To avoid rapid wear on the mode change
mechanism, be sure that the change lever is
always positively located in one of the two or three
action mode positions.
Torque limiter
The torque limiter will actuate when a certain torque
level is reached. The motor will disengage from the
output shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off
the tool immediately. This will help prevent
premature wear of the tool.
Indicator lamp
1
2
007863
1. Power-ON
indicator lamp
(green)
2. Service indicator
lamp (red)
1. Pointer
2. Lock button
3. Change lever
1. Pointer
2. Lock button
3. Change lever
1. Change lever
2. Pointer
3. Lock button
1. Change lever
2. Pointer
3. Lock button
1. Change lever
2. Pointer
3. Lock button

6
The green power-ON indicator lamp lights up when the
tool is plugged. If the indicator lamp does not light up,
the mains cord or the controller may be defective. The
indicator lamp is lit but the tool does not start even if the
tool is switched on, the carbon brushes may be worn out,
or the controller, the motor or the ON/OFF switch may be
defective.
The red service indicator lamp flickers when the carbon
brushes are nearly worn out to indicate that the tool
needs servicing. After approx. 8 hours of use, the motor
will automatically be shut off.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

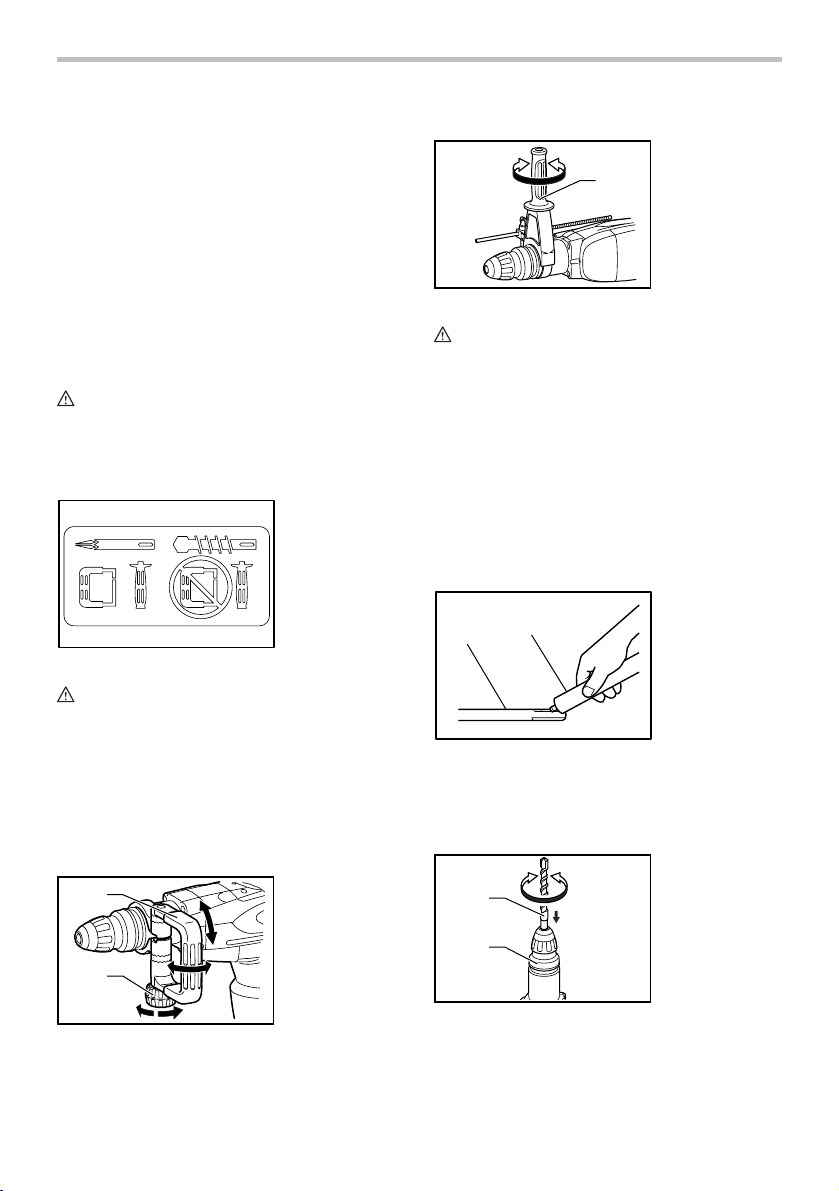

Side handle
003139
CAUTION:
• Use the side handle only when chipping, scaling or
demolishing. Do not use it when drilling in concrete,
masonry, etc. The tool cannot be held properly with
this side handle when drilling.
The side handle can be swung 360° on the vertical and
secured at any desired position. It also secures at eight
different positions back and forth on the horizontal. Just
loosen the clamp nut to swing the side handle to a
desired position. Then tighten the clamp nut securely.
1
2
007842
Side grip
1
007843
CAUTION:
• Always use the side grip to ensure operating safety
when drilling in concrete, masonry, etc.
The side grip swings around to either side, allowing easy
handling of the tool in any position. Loosen the side grip
by turning it counterclockwise, swing it to the desired
position and then tighten it by turning clockwise.
Bit grease (optional accessory)
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 -1 g; 0.02 - 0.04 oz.). This chuck
lubrication assures smooth action and longer service
life.
Installing or removing the bit
2
1
003150
Clean the bit shank and apply bit grease before installing
the bit.
Insert the bit into the tool. Turn the bit and push it in until
it engages.
1
2
007844
If the bit cannot be pushed in, remove the bit. Pull the
chuck cover down a couple of times. Then insert the bit
again. Turn the bit and push it in until it engages.
1. Bit
2. Chuck cover
1. Bit shank
2. Bit grease
1. Side grip
1. Side handle
2. Clamp nut

7
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out.
1
2
007845
Bit angle (when chipping, scaling or
demolishing)
HR5201C
HR5210C 1
2
3
007846
HR5211C
1
2
3
007847
The bit can be secured at 16 different angles. To change
the bit angle, depress the lock button and rotate the
change lever so that the pointer points to the symbol.
Turn the bit to the desired angle.
Depress the lock button and rotate the change lever so
that the pointer points to the symbol. Then make sure
that the bit is securely held in place by turning it slightly.
HR5201C
HR5210C 1
2
3
007864
1
2
3
HR5211C
007904
Depth gauge
1
2
007848
The depth gauge is convenient for drilling holes of
uniform depth. Insert the depth gauge into the hole in the
grip base. Adjust the depth gauge to the desired depth
and then tighten the clamp screw to secure the depth
gauge.
NOTE:
• The depth gauge cannot be used at the position
where the depth gauge strikes against the tool
body.
OPERATION
Hammer drilling operation
007849
Set the change lever to the symbol.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light
pressure gives best results. Keep the tool in position and
prevent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at
1. Depth gauge
2. Clamp screw
1. Change lever
2. Pointer
3. Lock button
1. Change lever
2. Pointer
3. Lock button
1. Change lever
2. Pointer
3. Lock button
1. Lock button
2. Change lever
3. Pointer
1. Bit
2. Chuck cover

8
an idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole
break-through, when the hole becomes clogged
with chips and particles, or when striking
reinforcing rods embedded in the concrete. Always
use the side grip (auxiliary handle) and firmly hold
the tool by both side grip and switch handle during
operations. Failure to do so may result in the loss
of control of the tool and potentially severe injury.

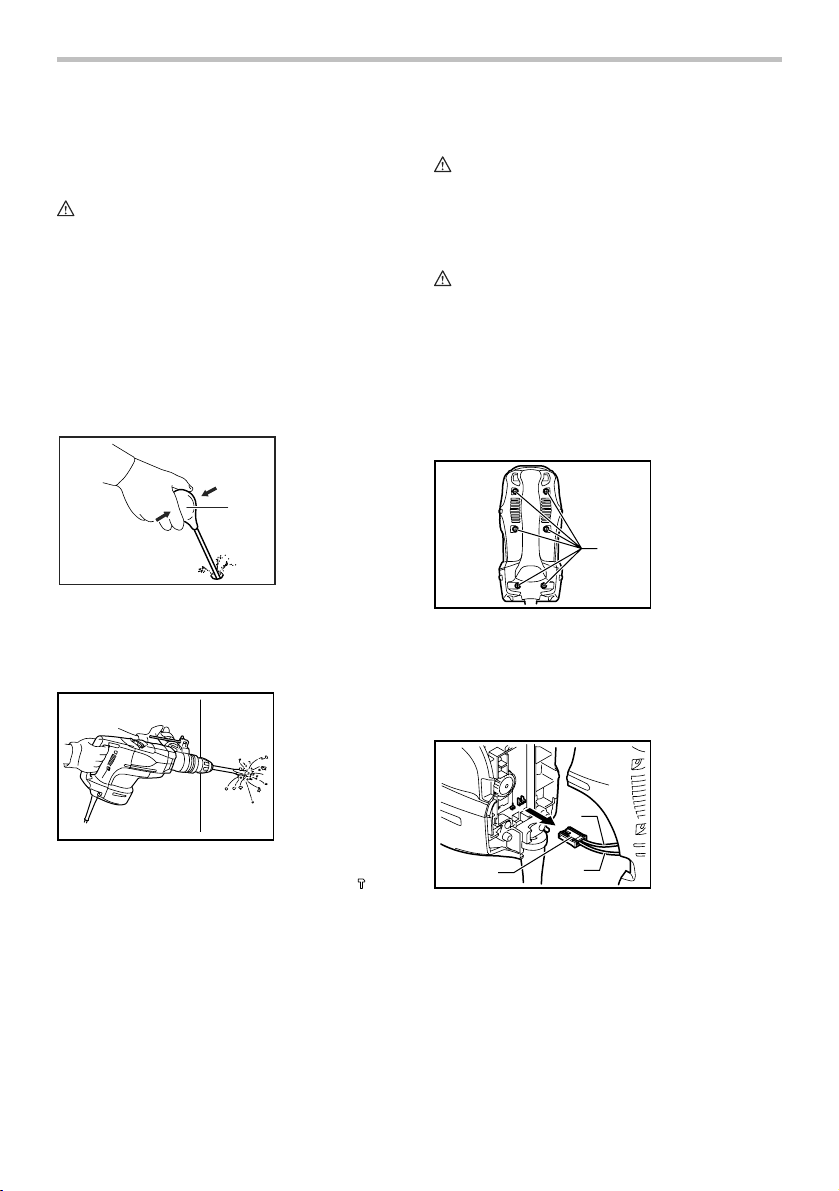

Blow-out bulb (optional accessory)
1
002449
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Chipping/Scaling/Demolition
007850
Set the change lever to the symbol.
Hold the tool firmly with both hands. Turn the tool on and
apply slight pressure on the tool so that the tool will not
bounce around, uncontrolled. Pressing very hard on the
tool will not increase the efficiency.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
Lubrication
CAUTION:
• This servicing should be performed by Makita
Authorized or Factory Service Centers only.
This tool requires no hourly or daily lubrication because
it has a grease-packed lubrication system. It should be
relubricated after every 6 months of operation. Send the
complete tool to Makita Authorized or Factory Service
Center for this lubrication service.
1
007851
Run the tool for several minutes to warm it up. Switch off
and unplug the tool.
Loosen the six screws and remove the handle. Note that
the top screws are different from other screws.
Disconnect the connector by pulling them.
3
1
2
007852

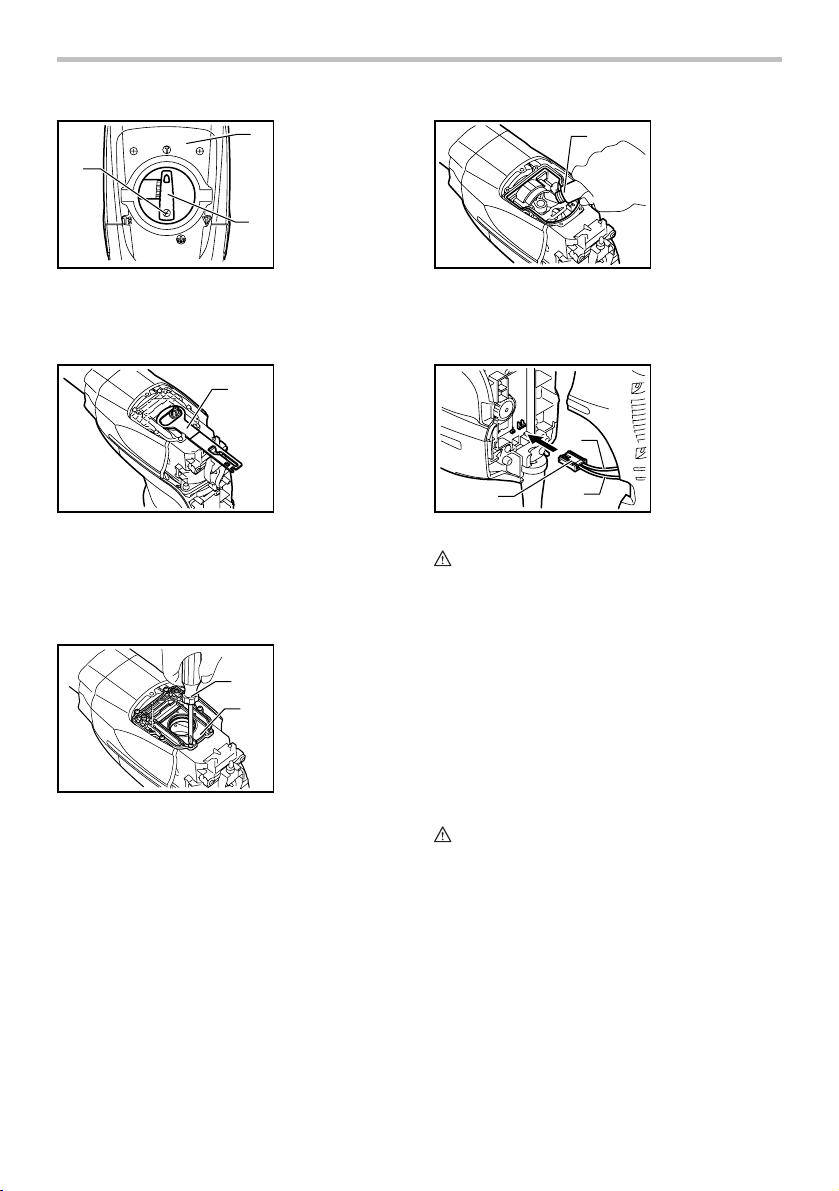

Loosen the screws and remove the change lever.
2
3
1
007901
Remove the crank cap cover.
Remove the control plate. (Except for model HR5211C.)
1. Change lever
2. Screw
3. Crank cap cover
1. Black
2. White
3. Connector
1. Screws
1. Blow-out bulb

9
1
007853
Loosen the six screws with a screwdriver and remove
the crank cap. Rest the tool on the table with the bit end
pointing upwards. This will allow the old grease to collect
inside the crank housing.
1
2
007854
Wipe out the old grease inside and replace with a fresh
grease (60 g; 2 oz). Use only Makita genuine hammer
grease (optional accessory). Filling with more than the
specified amount of grease (approx. 60 g; 2 oz) can
cause faulty hammering action or tool failure. Fill only
with the specified amount of grease.
1
007855
Reinstall the crank cap and tighten with the screwdriver.
Connect the connector and reinstall the handle.
1
2
3
007856
CAUTION:
• Do not tighten the crank cap excessively. It is made
of resin and is subject to breakage.
• Be careful not to damage the connector or lead
wires especially when wiping out the old grease or
installing the handle.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Bull point
• Cold chisel
• Hammer grease
• Bit grease
• Depth gauge
• Blow-out bulb
• Safety goggles
• Plastic carrying case
• Scaling chisel
• Scraping chisel
• Clay spade
• Side handle
• Side grip
• SDS-Max Carbide-tipped bits
• Bushing tool
• Rammer
• Core bit adapter
• Core bit
1. Connector
2. Black
3. White
1. Hammer grease
1. Screwdriver
2. Crank cap
1. Control plate

10
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

11
FRANÇAIS
SPÉCIFICATIONS
Modèle HR5201C HR5210C HR5211C
Foret au carbure 52 mm (2")
Capacités Trépan 160 mm (6-1/4")
Vitesse à vide (T/MIN) 130 - 260 /min.
Nombre de frappes par minute 1,075 - 2,150
Longueur totale 599 mm (23-1/2")
Poids net 10.8 kg (23.8 lbs) 11.6 kg (25.5 lbs) 12 kg (26.5 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.
GEA001-3
Règles de sécurité générales
AVERTISSEMENT! Veuillez lire l'ensemble des
présentes instructions. Il y a risque de choc électrique,
d'incendie et/ou de blessure grave si toutes les
instructions énumérées ci-dessous ne sont pas
respectées. Le terme ≪outil électrique≫qui figure sur
tous les avertissements énumérés ci-dessous fait
référence à un outil électrique branché sur une prise de
courant (par un cordon d'alimentation) ou alimenté par
batterie (sans fil).
CONSERVEZ CE MODE
D'EMPLOI.
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé
lorsque les cordons sont endommagés ou
enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
Sécurité personnelle
9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
10. Utilisez des dispositifs de sécurité. Portez
toujours un protecteur pour la vue. Les risques
de blessure seront moins élevés si vous utilisez
des dispositifs de sécurité tels qu'un masque
antipoussières, des chaussures à semelle
antidérapante, une coiffure résistante ou une
protection d'oreilles.
11. Prévenez tout démarrage accidentel.
Assurez-vous que l'interrupteur est en
position d'arrêt avant de brancher l'outil. Vous
ouvrez la porte aux accidents si vous transportez

12
les outils électriques avec le doigt sur
l'interrupteur ou les branchez alors que
l'interrupteur est en position de marche.
12. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
13. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
15. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation de
tels accessoires permet de réduire les risques liés
à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
16. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sécuritaire.
17. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
18. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
19. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
20. Veillez à l'entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil électrique n'a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
21. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
22. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d'outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L'utilisation d'un outil électrique à des
fins autres que celles prévues peut entraîner une
situation dangereuse.
SERVICE
23. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
24. Suivez les instructions de lubrification et de
changement des accessoires.
25. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB007-2
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec l'outil, en négligeant le respect rigoureux des
règles de sécurité qui accompagnent le marteau
perforateur. L'utilisation non sécuritaire ou
incorrecte de cet outil comporte un risque de
blessure grave.
1. Portez des protections d'oreilles. L'exposition
au bruit peut entraîner des lésions de l'ouïe.
2. Utilisez les poignées auxiliaires fournies avec
l'outil. Toute perte de maîtrise comporte un risque
de blessure.
3. Tenez l'outil électrique par ses surfaces de
prise isolées pendant toute opération où l'outil
de coupe pourrait venir en contact avec un
câblage dissimulé ou avec son propre cordon.
En cas de contact avec un conducteur sous
tension, les pièces métalliques à découvert de
l'outil transmettraient un choc électrique à
l'utilisateur.
4. Portez un casque rigide (casque de sécurité)

13
ainsi que des lunettes de sécurité et/ou un
écran facial. Les lunettes ordinaires et les
lunettes de soleil ne constituent PAS des
lunettes de sécurité. Le port d'un masque à
poussière et de gants épais est également
fortement recommandé.
5. Assurez-vous que le foret est bien serré avant
d'utiliser l'outil.
6. Même dans des conditions d'utilisation
ordinaires, l'outil produit des vibrations. Les
vis peuvent ainsi se relâcher facilement et
risquent d'entraîner une rupture de pièce ou
de causer un accident. Avant l'utilisation,
vérifiez avec précaution que les vis sont bien
serrées.
7. Par temps froid ou lorsque l'outil est resté
inutilisé pendant une longue période, faites-le
réchauffer pendant quelques minutes en le
faisant fonctionner à vide. Cela réchauffera le
lubrifiant. Sans un réchauffement adéquat, le
martelage s'effectue difficilement.
8. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
9. Tenez l'outil fermement à deux mains.
10. Gardez vos mains éloignées des pièces
mobiles.
11. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
12. Pendant l'utilisation de l'outil, ne le pointez
vers personne dans la zone de travail. Vous
risqueriez de blesser gravement quelqu'un en
cas d'éjection du foret.
13. Ne touchez pas le foret ou les parties situées
près du foret immédiatement après
l'utilisation ; ils peuvent être extrêmement
chauds et brûler votre peau.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD202-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
･nombre de frappes
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Interrupteur
1
007858
POUR LE MODÈLE HR5211C
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
1. Gâchette

14
POUR LES MODÈLES HR5210C et HR5201C
Gâchette
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
• Cet interrupteur fonctionne lorsque l'outil est réglé
sur le symbole de mode et le symbole de
mode .
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
Interrupteur à glissière
ATTENTION:
• Avant de brancher l'outil, vérifiez toujours que
l'outil est hors tension.
• Cet interrupteur n'est opérant que lorsque l'outil est
réglé sur le symbole de mode .
L'interrupteur à glissière est disponible pour utiliser l'outil
en mode de martelage pour une période prolongée.
Pour mettre l'outil en marche, appuyez sur le côté "I
(ON)" du levier de l'interrupteur. Pour arrêter l'outil,
appuyez sur le côté "O (OFF)" du levier de l'interrupteur.
11
007837
Changement de vitesse
1
007838
Il est possible de régler le nombre de rotations et de
frappes par minute simplement en tournant le cadran de
réglage. Le cadran est gradué de 1 (vitesse la plus
lente) à 5 (vitesse la plus rapide).
Pour connaître le rapport entre les graduations du
cadran et le nombre de rotations/frappes par minute,
consultez le tableau ci-dessous.
5
4
3
2
1
Numéro sur le cadran
de réglage
Révolutions par minute
Nombre de frappes
par minute
260
240
190
150
130
2,150
2,000
1,600
1,250
1,075
007903
ATTENTION:
• Si l'outil est utilisé de manière continue à vitesse
réduite sur une période prolongée, le moteur sera
surchargé et cela entraînera un mauvais
fonctionnement de l'outil.
• Le cadran de réglage de la vitesse ne peut pas
dépasser le 5 et le 1. Ne le forcez pas à dépasser
le 5 ou le 1, sinon la fonction de réglage de la
vitesse risque de ne plus fonctionner.
Sélection du mode de fonctionnement
Rotation avec martelage
HR5210C
HR5201C
1
2
3
007839
HR5211C
1
2
3
007860
Pour percer du béton, de la maçonnerie, etc., appuyez
sur le bouton de verrouillage et tournez le levier de
changement de façon que l'index soit dirigé sur le
symbole . Utilisez un foret à pointe au carbure de
tungstène.
1. Levier de
changement
2. Index
3. Bouton de
verrouillage
1. Levier de
changement
2. Index
3. Bouton de
verrouillage
1. Cadran de
réglage
1. Levier
d'interrupteur

15
Martelage seulement
POUR LES MODÈLES HR5201C ET HR5210C
3
2
1
007902
Pour le burinage, l'écaillage ou la démolition, enfoncez
le bouton de verrouillage et tournez le levier de
changement de mode de sorte que l'index pointe sur le
symbole . Utilisez un pic, un ciseau à froid, un ciseau
à écailler, etc.
Pour le martelage prolongé (POUR LES MODÈLES
HR5201C ET HR5210C UNIQUEMENT)
1
2
3
007840
Pour le burinage, l'écaillage ou la démolition, enfoncez
le bouton de verrouillage et tournez le levier de
changement de mode de sorte que l'index pointe sur le
symbole . Utilisez un pic, un ciseau à froid, un ciseau
à écailler, etc.
ATTENTION:
• Lorsque l'outil est réglé sur le symbole de mode
, la gâchette ne fonctionne pas. Seule
l'interrupteur à glissière fonctionne.
POUR LE MODÈLE HR5211C
1
2
3
007862
Pour les opérations de burinage, d'écaillage et de
démolition, appuyez sur le bouton de verrouillage et
tournez le levier de changement de façon que l'index
soit dirigé sur le symbole . Utilisez une pointe à béton,
un ciseau à froid, un ciseau à écailler, etc.
ATTENTION:
• Ne tournez pas le levier de changement pendant
que l'outil fonctionne. Vous endommageriez l'outil.
• Pour éviter que le mécanisme de changement de
mode ne s'use rapidement, vous devez toujours
vous assurer que le levier de changement de
mode est placé avec exactitude sur une des deux
ou trois positions de mode.
Limiteur de couple
Le limiteur de couple se déclenche lorsqu'un certain
niveau de couple est atteint. Le moteur se désaccouple
du porte-outil. Dans ce cas, le foret cesse de tourner.
ATTENTION:
• Coupez le contact dès que le limiteur de couple se
déclenche. Ceci permettra d'éviter toute usure
prématurée de l'outil.
Voyant
1
2
007863
Le voyant d'alimentation vert s'allume lorsque l'outil est
branché. Si le voyant ne s'allume pas, il se peut que le
cordon d'alimentation ou le contrôleur soit défectueux.
Le voyant est allumé mais l'outil ne démarre pas même
si l'on met le contact, les charbons sont peut-être usés,
ou bien le contrôleur, le moteur ou l'interrupteur de
marche/arrêt est défectueux.
Le voyant d'entretien rouge clignote lorsque les
charbons sont presque complètement usés, pour
indiquer que l'outil a besoin d'entretien. Après environ 8
heures d'utilisation, le moteur s'arrête automatiquement.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
1. Voyant de mise
sous tension
(vert)
2. Voyant de
service (rouge)
1. Index
2. Bouton de
verrouillage
3. Levier de
changement
1. Index
2. Bouton de
verrouillage
3. Levier de
changement
1. Levier de
changement
2. Index
3. Bouton de
verrouillage

16
Poignée latérale
003139
ATTENTION:
• N'utilisez la poignée latérale que pour un burinage,
un écaillage ou des travaux de démolition. Ne
l'utilisez pas pour des travaux de perçage dans le
béton, ou la maçonnerie, etc. Vous n'aurez pas
l'outil bien en main si vous utilisez cette poignée
pour percer.
La poignée latérale peut tourner de 360° à la verticale et
se fixer sur n'importe quelle position. Elle se fixe
également sur huit positions différentes en avant et en
arrière à l'horizontale. Il vous suffit de desserrer l'écrou
de serrage pour déplacer la poignée latérale sur la
position voulue. Puis, resserrez l'écrou de serrage à
fond.
1
2
007842
Poignée latérale
1
007843
ATTENTION:
• Pour des raisons de sécurité, le perçage dans le
béton, ou la maçonnerie etc. doit toujours être
pratiqué avec cette poignée.
La poignée latérale peut pivoter jusque de l'autre côté,
permettant ainsi de manipuler l'outil avec aisance dans
n'importe quelle position. Desserrez la poignée latérale
en la faisant tourner dans le sens inverse des aiguilles
d'une montre, faites-la pivoter jusqu'à la position désirée
puis resserrez-la en tournant dans le sens des aiguilles
d'une montre.
Graisse rose (accessoire en option)
Avant de procéder, enduisez la queue du foret d'une
légère couche de graisse (environ 0.5 -1 g; 0.02 - 0.04
oz.). Cette lubrification du porte-outil assurera un
fonctionnement en douceur et une longue durée de
service.
Installation et retrait du foret
2
1
003150
Nettoyez la queue du foret et enduisez-la de graisse à
foret avant d'installer le foret.
Insérez le foret dans l'outil. Tournez le foret puis
enfoncez-le jusqu'à ce qu'il soit engagé.
1
2
007844
S'il n'est pas possible d'enfoncer le foret, retirez-le. Tirez
vers le bas le couvercle du mandrin à quelques reprises.
Réinsérez ensuite le foret. Tournez le foret puis
enfoncez-le jusqu'à ce qu'il soit engagé.
Après l'installation, vérifiez toujours que le foret est
solidement fixé en essayant de le sortir.
Pour retirer le foret, tirez le couvercle du mandrin à fond
vers le bas puis dégagez le foret.
1. Embout
2. Couvercle du
mandrin
1. Queue du foret
2. Graisse à foret
1. Poignée latérale
1. Poignée latérale
2. Écrou de
serrage

17
1
2
007845
Orientation du foret (lors d'un burinage, d'un
écaillage, ou de travaux de démolition)
HR5201C
HR5210C 1
2
3
007846
HR5211C
1
2
3
007847
Le foret peut être fixé sur 16 angles différents. Pour
changer l'ange du foret, enfoncez le bouton de
verrouillage et tournez le levier de changement de façon
que l'index soit dirigé sur le symbole . Tournez le foret
sur l'angle désiré.
Appuyez sur le bouton de verrouillage et tournez le
levier de changement de façon que l'index soit dirigé sur
le symbole . Puis, vérifiez que le foret est bien fixé en
le tournant légèrement.
HR5201C
HR5210C 1
2
3
007864
1
2
3
HR5211C
007904
Gabarit de profondeur
1
2
007848
Le gabarit de profondeur vous permet de percer des
trous de même profondeur. Insérez le gabarit de
profondeur dans l'orifice de la base de la poignée.
Réglez le gabarit de profondeur sur la profondeur
désirée puis serrez la vis de serrage pour fixer le gabarit
de profondeur.
NOTE:
• Le gabarit de profondeur ne peut pas être utilisé
sur une position dans laquelle il frappe contre le
corps de l'outil.
UTILISATION
Perçage avec martelage
007849
Réglez le levier de changement sur le symbole .
Posez la pointe du foret à l'emplacement du trou à
percer et pressez sur la gâchette. Ne forcez pas sur
l'outil. Une pression légère vous donnera les meilleurs
résultats. Maintenez bien l'outil en position et veillez qu'il
ne dérape pas hors du trou.
N'augmentez pas la pression sur l'outil lorsque le trou
est bouché par des copeaux ou des particules. Au
1. Jauge de
profondeur
2. Vis de serrage
1. Levier de
changement
2. Index
3. Bouton de
verrouillage
1. Levier de
changement
2. Index
3. Bouton de
verrouillage
1. Levier de
changement
2. Index
3. Bouton de
verrouillage
1. Bouton de
verrouillage
2. Levier de
changement
3. Index
1. Embout
2. Couvercle du
mandrin

18
contraire, laissez le moteur tourner au ralenti, puis
retirez en partie le foret du trou. Si vous répétez cette
opération plusieurs fois de suite, le trou se débouchera,
et vous pourrez reprendre le perçage normalement.
ATTENTION:
• Une force énorme s'exerce sur le foret et l'outil
lorsque le foret émerge sur la face opposée,
lorsque le trou est encombré de copeaux ou de
particules, ou lors de la frappe sur des barres
d'armature encastrées dans le béton. Utilisez
toujours la poignée latérale (poignée auxiliaire) et
tenez fermement l'outil par la poignée latérale et
par la poignée revolver lors des travaux. Sinon,
vous risquez de perdre le contrôle de l'outil et de
subir une blessure grave.
Poire soufflante (accessoire en option)
1
002449
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Burinage / Ecaillage / Démolition
007850
Réglez le levier de changement sur le symbole .
Tenez votre outil fermement à deux mains. Mettez le
contact et appliquez une légère pression sur l'outil de
façon qu'il ne risque pas de sauter d'un côté ou de
l'autre. Appliquer une pression excessive n'augmentera
pas l'efficacité de l'opération.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
Lubrification
ATTENTION:
• Ce service doit être effectué dans un centre de
service Makita agréé ou un centre de service de
l'usine Makita uniquement.
Grâce à son système de lubrification à la graisse, il n'est
pas nécessaire de graisser cet outil après quelques
heures d'utilisation ou à chaque jour. Le graissage ne
devient nécessaire qu'après 6 mois d'utilisation. Pour le
faire graisser, envoyez l'outil complet à une usine ou un
centre de service après-vente Makita agréé.
1
007851
Laissez tourner l'outil pendant quelques minutes pour le
faire chauffer. Arrêtez-le et débranchez-le.
Desserrez les six vis et retirez la poignée. Notez que les
vis supérieures sont différentes des autres vis.
Débranchez le connecteur en tirant dessus.
3
1
2
007852
Desserrez les vis et enlevez le levier de changement de
mode.
1. Noire
2. Blanche
3. Connecteur
1. Vis
1. Poire soufflante

19
2
3
1
007901
Retirez le couvercle du capuchon de manivelle.
Retirez la plaque de commande. (Sauf pour le modèle
HR5211C.)
1
007853
Retirez les six vis avec un tournevis et retirez le
capuchon de manivelle. Posez l'outil sur une table avec
le bout du foret pointé vers le haut. Ceci permettra à la
graisse usée de se déposer à l'intérieur du carter de
manivelle.
1
2
007854
Essuyez l'huile usagée à l'intérieur et remplacez-la par
de l'huile neuve (60 g; 2 oz). Utilisez exclusivement le
lubrifiant spécial Makita d'origine (accessoire en option).
Si vous mettez plus d'huile que la quantité spécifiée
(environ 60 g; 2 oz), vous risquez une percussion
défectueuse et une panne de l'outil. Respectez
strictement la quantité spécifiée.
1
007855
Remettez le capuchon de manivelle en place et
serrez-le avec le tournevis.
Branchez le connecteur et remontez la poignée.
1
2
3
007856
ATTENTION:
• Ne serrez pas trop le couvercle du carter. Il est en
résine et pourrait se casser.
• Faites attention de ne pas endommager les
connecteurs ni les fils, en particulier lorsque vous
essuyez la graisse usagée ou que vous montez la
poignée.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Pointe à béton
• Ciseau à froid
• Graisse pour marteau
• Graisse rose
1. Connecteur
2. Noire
3. Blanche
1. Graisse à
marteau
1. Tournevis
2. Capuchon de
manivelle
1. Plaque de
commande
1. Levier de
changement
2. Vis
3. Couvercle du
capuchon de
manivelle

20
• Gabarit de profondeur
• Poire soufflante
• Lunettes de sécurité
• Mallette de transport en plastique
• Ciseau à écailler
• Ciseau à gratter
• Pelle à argile
• Poignée latérale
• Poignée latérale
• Foret à pointe en carbure de tungstène SDS-Max
• Douille
• Bélier
• Adaptateur pour trépan
• Trépan
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
