ENGLISH (Original instructions)
Explanation of general view
1 Switch trigger
2 Lock button
3Lamp
4 Reversing switch lever
5 Action mode changing knob
6 Grip base
7 Side grip
8 Loosen
9 Tighten
10 Teeth
11 Protrusion
12 Bit shank
13 Bit grease
14 Bit
15 Chuck cover
16 Depth gauge
17 Dust cup
18 Blow-out bulb
19 Keyless drill chuck
20 Chuck adapter
21 Sleeve
22 Ring
SPECIFICATIONS
Model HR2460/HR2460F
Capacities
Concrete
Tungsten-carbide tipped bit............................. 24 mm
Core bit............................................................ 54 mm
Diamond core bit (dry type) ............................. 65 mm
Steel ................................................................... 13 mm
Wood .................................................................. 32 mm
No load speed (min–1)........................................ 0 – 1,100
Blows per minute................................................0 – 4,500
Overall length ...................................................... 362 mm
Net weight ..................................................... 2.8 – 3.2 kg
Safety class ....................................................... /II
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications may differ from country to country.
• The weight may differ depending on the attachment(s).
The lightest and heaviest combination, according to
EPTA-Procedure 01/2014, are shown in the table.
ENE042-1
Intended use
The tool is intended for hammer drilling and drilling in
brick, concrete and stone.
It is also suitable for drilling without impact in wood,
metal, ceramic and plastic.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
GEA010-2
General power tool safety warnings
WARNING: Read all safety warnings,
instructions, illustrations and specifications
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury.
Save all warnings and instructions for future refer-
ence.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
GEB243-1
ROTARY HAMMER SAFETY WARNINGS
Safety instructions for all operations
1. Wear ear protectors. Exposure to noise can cause
hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold the power tool by insulated gripping sur-
faces, when performing an operation where the
cutting accessory may contact hidden wiring or
its own cord. Cutting accessory contacting a “live”
wire may make exposed metal parts of the power
tool “live” and could give the operator an electric
shock.
Safety instructions when using long drill bits with
rotary hammers
1. Always start drilling at low speed and with the bit
tip in contact with the workpiece. At higher
speeds, the bit is likely to bend if allowed to rotate
freely without contacting the workpiece, resulting in
personal injury.
2. Apply pressure only in direct line with the bit
and do not apply excessive pressure. Bits can
bend, causing breakage or loss of control, resulting
in personal injury.
ADDITIONAL SAFETY RULES
1. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
2. Be sure the bit is secured in place before opera-
tion.
3. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
4. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
5. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high loca-
tions.
6. Hold the tool firmly with both hands.
7. Keep hands away from moving parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.

5
9. Do not point the tool at any one in the area when
operating. The bit could fly out and injure some-
one seriously.
10. Do not touch the bit, parts close to the bit, or
workpiece immediately after operation; they may
be extremely hot and could burn your skin.
11. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
12. Do not touch the power plug with wet hands.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity with
product (gained from repeated use) replace strict
adherence to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

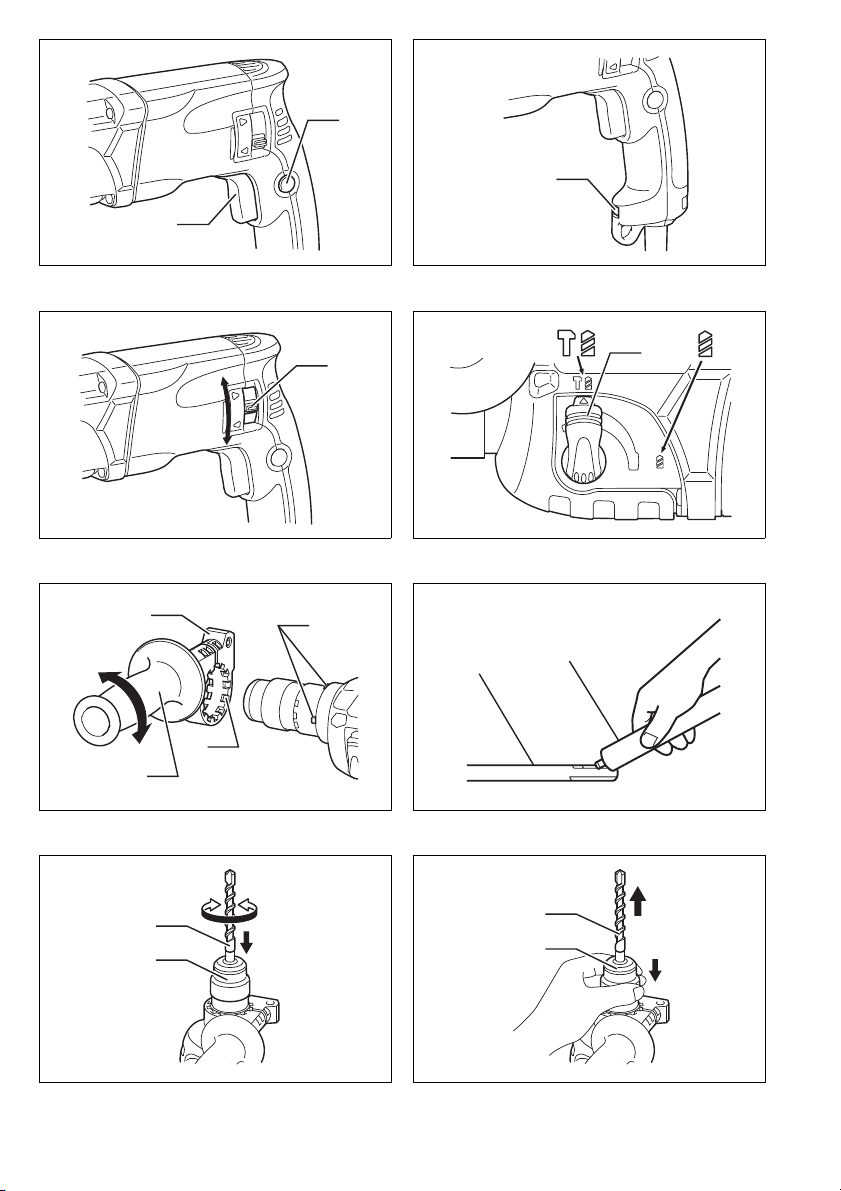

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop. For continuous opera-
tion, pull the switch trigger and then push in the lock but-
ton. To stop the tool from the locked position, pull the
switch trigger fully, then release it.
Lighting up the lamps (Fig. 2)
For Model HR2460F
CAUTION:
• Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 3)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• If the switch trigger can not be depressed, check to see
that the reversing switch is fully set to position (A
side) or (B side).
This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to the
position (A side) for clockwise rotation or to the posi-
tion (B side) for counterclockwise rotation.
Selecting the action mode (Fig. 4)
This tool employs an action mode changing knob. Select
one of the two modes suitable for your work needs by
using this knob.
For rotation only, turn the knob so that the arrow on the
knob points toward the symbol on the tool body.
For rotation with hammering, turn the knob so that the
arrow on the knob points toward the symbol on the
tool body.
CAUTION:
• Always set the knob fully to your desired mode symbol.
If you operate the tool with the knob positioned half-
way between the mode symbols, the tool may be dam-
aged.
• Use the knob after the tool comes to a complete stop.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off the
tool immediately. This will help prevent premature wear
of the tool.
• Bits such as hole saw, which tend to pinch or catch
easily in the hole, are not appropriate for this tool. This
is because they will cause the torque limiter to actuate
too frequently.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Side grip (auxiliary handle) (Fig. 5)
CAUTION:
• Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel. Then tighten
the grip by turning clockwise at the desired position. It
may be swung 360° so as to be secured at any position.
Bit grease
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 – 1 g).
This chuck lubrication assures smooth action and longer
service life.
Installing or removing drill bit
Clean the bit shank and apply bit grease before installing
the bit. (Fig. 6)
Insert the bit into the tool. Turn the bit and push it in until
it engages. (Fig. 7)
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out. (Fig. 8)

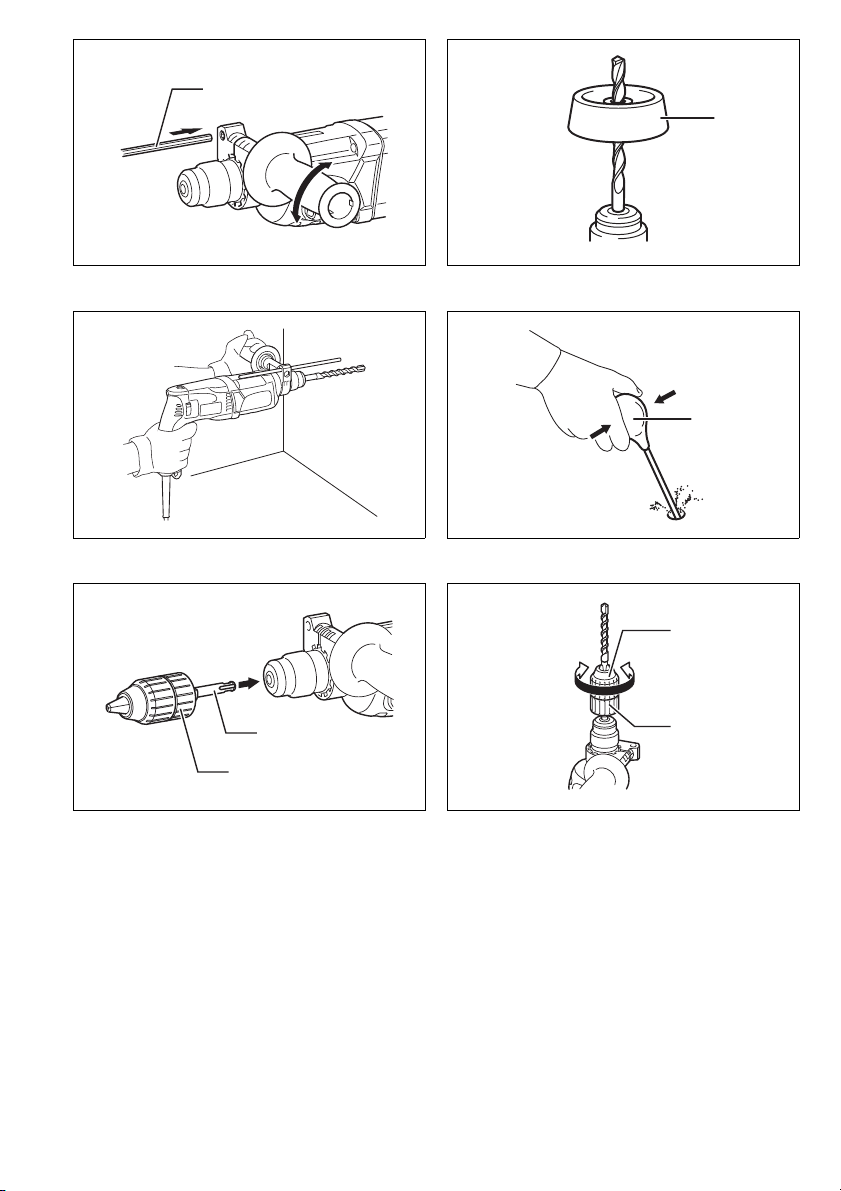

Depth gauge (Fig. 9)
The depth gauge is convenient for drilling holes of uni-
form depth. Loosen the side grip and insert the depth
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.

6
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the gear housing.
Dust cup (Fig. 10)
Optional accessory
Use the dust cup to prevent dust from falling over the tool
and on yourself when performing overhead drilling oper-
ations. Attach the dust cup to the bit as shown in Fig. 10.
The size of bits which the dust cup can be attached to is
as follows.
006406
OPERATION
Hammer drilling operation (Fig. 11)
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light pres-
sure gives best results. Keep the tool in position and pre-
vent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
• There is tremendous and sudden twisting force exerted
on the tool/bit at the time of hole break-through, when
the hole becomes clogged with chips and particles, or
when striking reinforcing rods embedded in the con-
crete. Always use the side grip (auxiliary handle) and
firmly hold the tool by both side grip and switch handle
during operations. Failure to do so may result in the
loss of control of the tool and potentially severe injury.
NOTE:
• Eccentricity in the bit rotation may occur while operat-
ing the tool with no load. The tool automatically centers
itself during operation. This does not affect the drilling
precision.
Blow-out bulb (optional accessory) (Fig. 12)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Drilling in wood or metal (Fig. 13 & 14)
Use the optional drill chuck assembly. When installing it,
refer to “Installing or removing drill bit” described on the
previous page.
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve clock-
wise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise. Set the action mode changing knob to
“rotation only”.
You can drill up to 13 mm diameter in metal and up to
32 mm diameter in wood.
CAUTION:
• Never use “rotation with hammering” when the drill
chuck assembly is installed on the tool. The drill chuck
assembly may be damaged.
Also, the drill chuck will come off when reversing the
tool.
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• When performing diamond core drilling operations,
always set the change lever to the position to use
“rotation only” action. If performing diamond core drill-
ing operations using “rotation with hammering” action,
the diamond core bit may be damaged.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• SDS-Plus Carbide-tipped bits
• Core bit
• Diamond core bit
• Drill chuck assembly
• Drill chuck S13
• Chuck adapter
• Chuck key S13
• Bit grease
• Side grip
• Depth gauge
• Blow-out bulb
• Dust cup
• Dust extractor attachment
• Safety goggles
• Plastic carrying case
• Keyless drill chuck
NOTE
• Some items in the list may be included in the tool pack-
age as standard accessories. They may differ from
country to country.
Bit diameter
Dust cup 5 6 mm – 14.5 mm
Dust cup 9 12 mm – 16 mm

7
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN62841-2-6:
Sound pressure level (LpA): 89 dB (A)
Sound power level (LWA): 100 dB (A)
Uncertainty (K): 3 dB (A)
ENG907-1
NOTE
• The declared noise emission value(s) has been mea-
sured in accordance with a standard test method and
may be used for comparing one tool with another.
• The declared noise emission value(s) may also be
used in a preliminary assessment of exposure.
WARNING
•Wear ear protection.
•The noise emission during actual use of the power
tool can differ from the declared value(s) depend-
ing on the ways in which the tool is used especially
what kind of workpiece is processed.
•Be sure to identify safety measures to protect the
operator that are based on an estimation of expo-
sure in the actual conditions of use (taking account
of all parts of the operating cycle such as the times
when the tool is switched off and when it is running
idle in addition to the trigger time).
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN62841-2-6:
Work mode: hammer drilling into concrete
Vibration emission (ah, HD): 15.9 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-2
NOTE
• The declared vibration total value(s) has been mea-
sured in accordance with a standard test method and
may be used for comparing one tool with another.
• The declared vibration total value(s) may also be used
in a preliminary assessment of exposure.
WARNING
•The vibration emission during actual use of the
power tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
•Be sure to identify safety measures to protect the
operator that are based on an estimation of expo-
sure in the actual conditions of use (taking account
of all parts of the operating cycle such as the times
when the tool is switched off and when it is running
idle in addition to the trigger time).
EC DECLARATION OF CONFORMITY
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.

8
FRANÇAIS (Instructions originales)
Descriptif
1 Gâchette de l’interrupteur
2 Bouton de blocage
3 Lampe
4 Levier inverseur
5 Bouton de changement de
mode de fonctionnement
6 Embase de la poignée
7 Poignée latérale
8 Desserrer
9 Serrer
10 Crans
11 Saillie
12 Queue de foret
13 Graisse de foret
14 Foret
15 Cache du porte-outil
16 Tige de profondeur
17 Collecteur à poussières
18 Poire soufflante
19 Mandrin auto-serrant
20 Porte-mandrin
21 Manchon
22 Anneau
SPÉCIFICATIONS
Modèle HR2460/HR2460F
Capacités
Béton
Foret à pointe en carbure de tungstène .......... 24 mm
Trépan ............................................................. 54 mm
Trépan diamanté (type sec)............................. 65 mm
Acier ................................................................... 13 mm
Bois .................................................................... 32 mm
Vitesse à vide (min–1)......................................... 0 – 1 100
Cadence de frappe/mn.......................................0 – 4 500
Longueur totale ................................................... 362 mm
Poids net ....................................................... 2,8 – 3,2 kg
Catégorie de sécurité .......................................... /II
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Le poids peut être différent selon les accessoires. Les
associations la plus légère et la plus lourde, conformé-
ment à la procédure EPTA 01/2014, sont indiquées
dans le tableau.
ENE042-1
Utilisations
L’outil est conçu pour être utilisé en tant que marteau
perforateur ou perceuse pour la brique, le béton et la
pierre.
Il convient également au perçage sans impact dans le
bois, le métal, la céramique et le plastique.
ENF002-2
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signalé-
tique, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
GEA010-2
Consignes de sécurité générales pour outils
électriques
AVERTISSEMENT : Veuillez lire les consignes de
sécurité, instructions, illustrations et spécifications
qui accompagnent cet outil électrique. Le non-respect
de toutes les instructions indiquées ci-dessous peut
entraîner une électrocution, un incendie et/ou de graves
blessures.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
Le terme “outil électrique” dans les avertissements fait
référence à l’outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou à l’outil électrique fonctionnant
sur batterie (sans cordon d’alimentation).
GEB243-1
CONSIGNES DE SÉCURITÉ POUR LE
MARTEAU PERFORATEUR
Consignes de sécurité pour toutes les tâches
1. Portez des protecteurs d’oreilles. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la ou les poignées auxiliaires, si l’outil
en possède. Toute perte de maîtrise de l’outil com-
porte un risque de blessure.
3. Tenez l’outil électrique par des surfaces de prise
isolées lorsque vous effectuez une tâche au
cours de laquelle l’accessoire de coupe peut
entrer en contact avec des fils cachés ou son
propre cordon. Le contact de l’accessoire de coupe
avec un fil sous tension peut transmettre du courant
dans les pièces métalliques exposées de l’outil élec-
trique et électrocuter l’opérateur.
Consignes de sécurité en cas d’utilisation de forets
longs avec un marteau perforateur
1. Commencez toujours le perçage à basse vitesse
avec la pointe du foret en contact avec la pièce.
À une vitesse plus élevée, le foret risque de se
tordre s’il lui est permis de tourner librement sans
toucher la pièce, ce qui présente un risque de bles-
sure.
2. Appliquez une pression uniquement en ligne
directe avec le foret et n’exercez pas une pres-
sion excessive. Les forets peuvent se tordre et se
casser ou provoquer la perte de contrôle, ce qui pré-
sente un risque de blessure.
CONSIGNES DE SÉCURITÉ ADDITIONNELLES
1. Portez un casque de sécurité (casque de chan-
tier), des lunettes de sécurité et/ou un écran
facial. Les lunettes de vue ou les lunettes de
soleil NE sont PAS des lunettes de sécurité. Il
est également vivement recommandé de porter
un masque anti-poussière et des gants matelas-
sés.
2. Avant utilisation, assurez-vous que le foret est
bien fixé en place.
3. Dans des conditions normales de fonctionne-
ment, l’outil est conçu pour émettre des vibra-
tions. Les vis peuvent se desserrer facilement et
provoquer une panne ou un accident. Avant utili-
sation, vérifiez soigneusement que les vis sont
bien serrées.

9
4. Par temps froid ou si l’outil n’a pas été utilisé
pendant longtemps, laissez-le chauffer un ins-
tant en le faisant fonctionner à vide. Cela ramol-
lira le lubrifiant. Si vous ne chauffez pas
adéquatement l’outil, le martelage s’exécutera
difficilement.
5. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve en
dessous de vous quand vous utilisez l’outil en
hauteur.
6. Tenez l’outil fermement à deux mains.
7. Éloignez les mains des pièces en mouvement.
8. Ne vous éloignez pas en laissant l’outil tourner.
Ne le faites fonctionner que lorsque vous l’avez
bien en main.
9. Ne pointez l’outil vers personne dans la zone
d’utilisation. Le foret peut être projeté et blesser
gravement quelqu’un.
10. Ne touchez pas le foret, les pièces situées près
du foret ou la pièce immédiatement après utilisa-
tion ; ils peuvent être extrêmement chauds et
vous brûler la peau.
11. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez tout
contact avec la peau. Suivez les données de
sécurité du fournisseur du matériau.
12. Ne touchez pas la prise d’alimentation avec des
mains humides.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS tromper
(au fil d’une utilisation répétée) par un sentiment
d’aisance et de familiarité avec le produit, en négli-
geant le respect rigoureux des consignes de sécurité
qui accompagnent le produit en question. La MAU-
VAISE UTILISATION de l’outil ou l’ignorance des
consignes de sécurité indiquées dans ce mode
d’emploi peut entraîner de graves blessures.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’ajuster l’outil ou de vérifier son fonc-
tionnement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette de l’interrupteur fonctionne et qu’elle revient
sur la position “OFF” une fois relâchée.
Pour mettre l’outil en route, il suffit de tirer sur la gâchette
de l’interrupteur. Plus vous appuyez sur la gâchette de
l’interrupteur, plus la vitesse de l’outil augmente. Pour
arrêter l’outil, relâchez la gâchette de l’interrupteur. Pour
obtenir un fonctionnement continu, tirez sur la gâchette
de l’interrupteur et appuyez sur le bouton de blocage.
Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à
fond sur la gâchette de l’interrupteur et relâchez-la.
Allumage de la lampe (Fig. 2)
Pour le modèle HR2460F
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Pour allumer la lampe, appuyez sur la gâchette. Pour
l’éteindre, relâchez la gâchette.
NOTE :
• Utilisez un chiffon sec pour essuyer la saleté qui
recouvre la lentille de la lampe. Prenez garde de rayer
la lentille de la lampe, pour éviter une diminution de
l’éclairage.
Inverseur (Fig. 3)
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager l’outil
si vous changez le sens de rotation avant qu’il ne soit
complètement arrêté.
• S’il n’est pas possible d’enfoncer la gâchette, assurez-
vous que l’inverseur se trouve parfaitement sur la posi-
tion (côté A) ou (côté B).
Cet outil est muni d’une gâchette d’inversion pour modi-
fier le sens de rotation. Déplacez la gâchette d’inversion
sur la position (côté A) pour une rotation dans le
sens des aiguilles d’une montre, ou sur la position
(côté B) pour une rotation en sens inverse.
Sélection du mode de fonctionnement (Fig. 4)
L’outil possède un sélecteur frappe et/ou rotation. Sélec-
tionnez l’un des deux modes en fonction de la nature du
support.
Pour obtenir un mouvement de rotation seulement, tour-
nez le bouton de sorte que la flèche du bouton pointe
vers le symbole sur le corps de l’outil.
Pour obtenir un mouvement de rotation avec percussion,
tournez le bouton de sorte que la flèche du bouton pointe
vers le symbole sur le corps de l’outil.
ATTENTION :
• Poussez toujours le sélecteur bien à fond sur le sym-
bole voulu. Si vous faites marcher l’outil alors que le
sélecteur se trouve à mi-chemin des deux symboles,
vous risquez de l’endommager.
• N’activez le bouton qu’une fois l’outil parfaitement
arrêté.
Limiteur de couple
Le limiteur de couple se déclenche dès qu’un certain
couple est atteint. Le moteur débraye, et dans ce cas, le
foret cesse de tourner.
ATTENTION :
• Dès que le limiteur de couple se déclenche, arrêtez
l’outil. Ceci permettra d’éviter toute usure prématurée
de l’outil.
• Les accessoires tels que les scies cloches ayant ten-
dance à se coincer ou bloquer facilement dans l’orifice,
ils ne sont pas adéquats pour cet outil. Ils causeraient
l’activation trop fréquente du limiteur de couple.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’effectuer toute intervention sur
l’outil.
Poignée latérale (poignée auxiliaire) (Fig. 5)
ATTENTION :
• Pour garantir un travail en toute sécurité, utilisez tou-
jours la poignée latérale.

10
Installez la poignée latérale de façon que les crans de la
poignée s’insèrent entre les saillies du collet de l’outil.
Puis, serrez la poignée en la tournant vers la droite sur la
position voulue. Elle pivote sur 360°, ce qui permet de la
fixer à n’importe quelle position.
Graisse de foret
Avant de procéder, enduisez la queue du foret d’une
légère couche de graisse (environ 0,5 – 1 g).
Cette lubrification du porte-outil assurera un fonctionne-
ment en douceur et une longue durée de service.
Pose ou retrait du foret
Nettoyez la queue du foret et appliquez-lui de la graisse
rose avant d’installer le foret. (Fig. 6)
Enfoncez le foret dans l’outil. Tournez le foret et enfon-
cez-le jusqu’au déclic. (Fig. 7)
Après le montage, exercez toujours une traction vigou-
reuse sur le foret pour vérifier qu’il soit correctement ver-
rouillé.
Pour retirer le foret, tirez le cache à fond vers le bas et
sortez le foret. (Fig. 8)
Tige de profondeur (Fig. 9)
La tige de profondeur vous permet de percer des trous
de longueur uniforme. Desserrez la poignée latérale et
insérez la tige de profondeur dans l’orifice de la poignée
latérale. Réglez la tige à la profondeur voulue puis serrez
la poignée latérale.
NOTE :
• La tige de profondeur ne pourra pas être utilisée à
l’endroit où elle bute sur le carter d’engrenage/carter
moteur.
Collecteur à poussières (Fig. 10)
Accessoire en option
Pour éviter que la poussière qui s’échappe du trou ne
tombe sur vous lors d’un travail au plafond, utilisez le col-
lecteur. Engager le collecteur sur le foret comme indiqué
sur la Fig. 10. La taille de forets qu’il est possible de fixer
au collecteur est comme suit.
006406
UTILISATION
Perçage (Fig. 11)
Posez la pointe du foret à l’emplacement du trou à percer
et pressez sur la gâchette de l’interrupteur. Ne forcez pas
sur l’outil. Une pression légère vous donnera les meil-
leurs résultats. Maintenez bien l’outil en position et veil-
lez qu’il ne dérape pas hors du trou.
N’augmentez pas la pression sur l’outil lorsque le trou est
bouché par des copeaux ou des particules. Au contraire,
laissez le moteur tourner au ralenti, puis retirez en partie
le foret du trou. Si vous répétez cette opération plusieurs
fois de suite, le trou se débouchera, et vous pourrez
reprendre le perçage normalement.
ATTENTION :
• Il s’exerce brusquement une force de torsion considé-
rable sur l’outil/la mèche au moment où l’orifice se
perce, où il devient obstrué de copeaux et de parti-
cules, ou lorsque l’outil heurte les armatures métal-
liques du béton armé. En cours de perçage, toujours
utiliser la poignée latérale (poignée auxiliaire) et tenir
fermement l’outil à la fois avec la poignée latérale et
avec la poignée revolver. Sinon, l’on risque de perdre
le contrôle de l’outil et de se blesser gravement.
NOTE :
• Lorsque l’outil fonctionne à vide, il se peut que le foret
tourne de manière excentrique. L’outil se centrera lui-
même lors de l’utilisation avec charge. La précision du
perçage n’est donc pas affectée.
Poire soufflante (accessoire en option) (Fig. 12)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Perçage du bois ou du métal (Fig. 13 et 14)
Utilisez l’ensemble mandrin en option. Lors de son instal-
lation, reportez-vous à “Installation ou retrait du foret”, à
la page précédente.
Saisissez l’anneau et tournez le manchon en sens
inverse des aiguilles d’une montre pour ouvrir les
mâchoires du mandrin. Placez le foret/l’embout dans le
mandrin en l’enfonçant le plus loin possible. Saisissez
fermement l’anneau et tournez le manchon en sens des
aiguilles d’une montre pour serrer le mandrin.
Pour retirer le foret/l’embout, saisissez l’anneau et tour-
nez le manchon en sens inverse des aiguilles d’une
montre. Réglez le sélecteur de frappe et/ou rotation sur
“rotation seulement”.
Vous pouvez percer jusqu’à un diamètre de 13 mm dans
le métal et de 32 mm dans le bois.
ATTENTION :
• N’utilisez jamais la “rotation avec percussion” lorsque
le porte-mandrin est engagé dans la machine, car vous
pourriez endommager l’ensemble.
Par ailleurs, le verrouillage n’étant pas assuré, vous ris-
quez de voir l’ensemble mandrin se détacher et tomber
par terre.
• Une pression excessive sur l’outil n’accélère pas le
perçage. Au contraire, elle risque d’endommager la
pointe du foret, de réduire le rendement de l’outil et
donc sa durée de service.
• Une force énorme s’exerce sur le foret et l’outil quand
le premier émerge sur la face postérieure. Tenez votre
outil fermement et faites bien attention dès que le foret
commence à approcher de la face opposée du maté-
riau que vous percez.
• Un foret coincé peut se retirer en plaçant l’inverseur sur
la direction opposée. Il faut alors faire très attention car
l’outil risque de reculer brusquement si vous ne le
tenez pas fermement.
• Assurez toujours les petites pièces à percer à l’aide
d’un étau ou d’un mode de fixation analogue.
• Lors des opérations de perçage avec un trépan dia-
manté, placez toujours le levier de mode de fonction-
nement sur la position pour obtenir un mouvement
de “rotation seulement”. Si vous percez avec un trépan
diamanté sur la position “rotation avec percussion”, le
trépan diamanté peut être endommagé.
Diamètre de foret
Collecteur 5 6 mm – 14,5 mm
Collecteur 9 12 mm – 16 mm

11
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou produits similaires. Il y a risque de décolora-
tion, de déformation ou de fissuration.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage
doivent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES EN OPTION
ATTENTION :
• Les accessoires ou pièces supplémentaires qui suivent
sont recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre
accessoire ou pièce supplémentaire peut comporter un
risque de blessure. Utilisez uniquement l’accessoire ou
la pièce supplémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires, con-
tactez votre Centre d’Entretien local Makita.
• Foret à pointe en carbure SDS-plus
•Trépan
• Trépan diamanté
• Ensemble mandrin
• Mandrin S13
• Porte-mandrin
• Clé à mandrin S13
• Graisse de foret
• Poignée latérale
• Tige de profondeur
• Poire soufflante
• Collecteur á poussières
• Accessoire d’extraction de poussière
• Lunettes de sécurité
• Mallette de transport en plastique
• Mandrin auto-serrant
NOTE :
• Il se peut que certains éléments de la liste soient com-
pris dans l’emballage de l’outil en tant qu’accessoires
standard. Ils peuvent varier d’un pays à l’autre.
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN62841-2-6 :
Niveau de pression sonore (LpA) : 89 dB (A)
Niveau de puissance sonore (LWA) : 100 dB (A)
Incertitude (K) : 3 dB (A)
ENG907-1
NOTE :
• La ou les valeurs d’émission de bruit déclarées ont été
mesurées conformément à la méthode de test stan-
dard et peuvent être utilisées pour comparer les outils
entre eux.
• La ou les valeurs d’émission de bruit déclarées
peuvent aussi être utilisées pour l’évaluation prélimi-
naire de l’exposition.
AVERTISSEMENT
•Portez un serre-tête antibruit.
•L’émission de bruit lors de l’usage réel de l’outil
électrique peut être différente de la ou des valeurs
déclarées, suivant la façon dont l’outil est utilisé,
particulièrement selon le type de pièce usinée.
•Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles d’utili-
sation (en tenant compte de toutes les compo-
santes du cycle d’utilisation, comme par exemple
le moment de sa mise hors tension, lorsqu’il tourne
à vide et le moment de son déclenchement).
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN62841-2-6 :
Mode de travail : perçage avec martelage dans le
béton
Émission de vibrations (ah, HD) : 15,9 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-2
NOTE :
• La ou les valeurs de vibration totales déclarées ont été
mesurées conformément à la méthode de test stan-
dard et peuvent être utilisées pour comparer les outils
entre eux.
• La ou les valeurs de vibration totales déclarées
peuvent aussi être utilisées pour l’évaluation prélimi-
naire de l’exposition.
AVERTISSEMENT
•L’émission de vibrations lors de l’usage réel de
l’outil électrique peut être différente de la ou des
valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce usi-
née.
•Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles d’utili-
sation (en tenant compte de toutes les compo-
santes du cycle d’utilisation, comme par exemple
le moment de sa mise hors tension, lorsqu’il tourne
à vide et le moment de son déclenchement).
DÉCLARATION DE CONFORMITÉ CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe A
à ce mode d’emploi.

12
DEUTSCH (Originale Anleitungen)
Übersicht
1 Elektronikschalter
2 Schalterarretierung
3 Lampe
4 Drehrichtungsumschalter
5 Betriebsartenschalter
6Griffbasis
7 Seitengriff
8 Lösen
9 Festziehen
10 Innenverzahnung
11 Außenverzahnung
12 Bohrerschaft
13 Bohrerfett
14 Bohrer
15 Werkzeugverriegelung
16 Tiefenanschlag
17 Staubschutzkappe
18 Ausbläser
19 Schlüsselloses Bohrfutter
20 Bohrfutteradapter
21 Werkzeugaufnahme
22 Klemmring
TECHNISCHE DATEN
Modell HR2460/HR2460F
Bohrleistung
Beton
Bohrer mit Hartmetallspitze ............................. 24 mm
Bohrkronen...................................................... 54 mm
Diamantbohrkrone (Trockentyp)...................... 65 mm
Stahl ................................................................... 13 mm
Holz .................................................................... 32 mm
Leerlaufdrehzahl (min–1) .................................... 0 – 1 100
Schlagzahl.......................................................... 0 – 4 500
Gesamtlänge....................................................... 362 mm
Nettogewicht ................................................. 2,8 – 3,2 kg
Sicherheitsklasse ............................................... /II
• Wir behalten uns vor, Änderungen der technischen
Daten im Zuge der Entwicklung und des technischen
Fortschritts ohne vorherige Ankündigung vorzuneh-
men.
• Die technischen Daten können von Land zu Land
unterschiedlich sein.
• Das Gewicht kann abhängig von den Aufsätzen unter-
schiedlich sein. Die leichteste und die schwerste Kom-
bination, gemäß dem EPTA-Verfahren 01/2014, sind in
der Tabelle angegeben.
ENE042-1
Vorgesehene Verwendung
Das Werkzeug ist für Schlagbohren und Bohren in Zie-
gel, Beton und Stein vorgesehen.
Sie eignet sich auch für normales Bohren in Holz, Metall,
Keramik und Kunststoff.
ENF002-2
Stromversorgung
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Spannung angeschlossen werden und arbeitet
nur mit Einphasen-Wechselspannung. Sie ist doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
GEA010-2
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit diesem
Elektrowerkzeug gelieferten Sicherheitswarnungen,
Anweisungen, Abbildungen und technischen Daten
durch. Eine Missachtung der unten aufgeführten
Anweisungen kann zu einem elektrischen Schlag, Brand
und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
Der Ausdruck “Elektrowerkzeug” in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
GEB243-1
SICHERHEITSWARNUNGEN FÜR
BOHRHAMMER
Sicherheitsanweisungen für alle Betriebsvorgänge
1. Tragen Sie Gehörschützer. Lärmeinwirkung kann
Gehörschädigung verursachen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n). Ver-
lust der Kontrolle kann Personenschäden verursa-
chen.
3. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass das Schneidzu-
behör verborgene Kabel oder das eigene Kabel
kontaktiert. Wenn das Schneidzubehör ein Strom
führendes Kabel kontaktiert, können die freiliegen-
den Metallteile des Elektrowerkzeugs ebenfalls
Strom führend werden, so dass der Benutzer einen
elektrischen Schlag erleiden kann.
Sicherheitsanweisungen bei Verwendung von langen
Bohrereinsätzen mit Bohrhämmern
1. Starten Sie den Bohrvorgang immer mit einer
niedrigen Drehzahl und bei Kontakt der Einsatz-
spitze mit dem Werkstück. Bei höheren Drehzah-
len besteht die Gefahr, dass sich der Einsatz
verbiegt, wenn zugelassen wird, dass er ohne Kon-
takt mit dem Werkstück frei rotiert, was zu Perso-
nenschäden führen kann.
2. Üben Sie Druck nur in direkter Linie mit dem Ein-
satz aus, und wenden Sie keinen übermäßigen
Druck an. Einsätze können sich verbiegen, was
Bruch oder Verlust der Kontrolle verursachen und zu
Personenschäden führen kann.
ZUSÄTZLICHE SICHERHEITSREGELN
1. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine Schutz-
brille. Das Tragen einer Staubmaske und dick
gepolsterter Handschuhe ist ebenfalls zu emp-
fehlen.
2. Vergewissern Sie sich vor der Arbeit, dass der
Einsatz sicher montiert ist.
3. Das Werkzeug erzeugt konstruktionsbedingt
Vibrationen bei normalem Betrieb. Durch Locke-
rung von Schrauben kann es zu einem Ausfall
oder Unfall kommen. Unterziehen Sie die
Schrauben vor der Arbeit einer sorgfältigen
Festigkeitsprüfung.

13
4. Lassen Sie das Werkzeug bei niedrigen Tempe-
raturen oder nach längerer Nichtbenutzung eine
Zeit lang im Leerlauf warm laufen. Dadurch wird
die Schmierung verbessert. Betrieb im kalten
Zustand erschwert die Schlagbohrarbeit.
5. Achten Sie stets auf sicheren Stand. Vergewis-
sern Sie sich bei Einsatz des Werkzeugs an
hochgelegenen Arbeitsplätzen, dass sich keine
Personen darunter aufhalten.
6. Halten Sie das Werkzeug mit beiden Händen
fest.
7. Halten Sie Ihre Hände von beweglichen Teilen
fern.
8. Lassen Sie das Werkzeug nicht unbeaufsichtigt
laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
9. Richten Sie das Werkzeug während des Betriebs
nicht auf umstehende Personen. Der Einsatz
könnte herausschnellen und schwere Verletzun-
gen verursachen.
10. Vermeiden Sie eine Berührung des Einsatzes,
der umliegenden Teile oder des Werkstücks
unmittelbar nach der Bearbeitung, weil die Teile
noch sehr heiß sind und Hautverbrennungen
verursachen können.
11. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materiallieferanten.
12. Fassen Sie den Netzstecker nicht mit nassen
Händen an.
DIESE ANWEISUNGEN AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von der
strikten Einhaltung der Sicherheitsregeln für das vor-
liegende Produkt abhalten. MISSBRAUCH oder Mis-
sachtung der Sicherheitsvorschriften in dieser
Anleitung können schwere Verletzungen verursa-
chen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Schalterfunktion (Abb. 1)
VORSICHT:
• Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der Elektronikschalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-
Stellung zurückkehrt.
Die Drehzahl erhöht sich durch verstärkte Druckaus-
übung auf den Elektronikschalter. Zum Einschalten drü-
cken Sie den Elektronikschalter. Zum Ausschalten
lassen Sie den Schalter los. Für Dauerbetrieb drücken
Sie den Elektronikschalter und gleichzeitig die Schalter-
arretierung. Zum Ausschalten des Dauerbetriebs den
Elektronikschalter drücken und wieder loslassen.
Einschalten der Lampen (Abb. 2)
Für Modell HR2460F
VORSICHT:
• Blicken Sie nicht direkt in das Licht oder die Licht-
quelle.
Betätigen Sie der Elektronikschalter zum Einschalten der
Lampe. Lassen Sie der Elektronikschalter zum Ausschal-
ten der Lampe los.
HINWEIS:
• Wischen Sie Schmutz auf der Linse der Lampe mit
einem trockenen Tuch ab. Achten Sie sorgfältig darauf,
dass Sie die Linse der Lampe nicht verkratzen, weil
sich sonst die Lichtstärke verringert.
Drehrichtungsumschalter (Abb. 3)
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit dem
Bohren beginnen.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommen ist. Anderenfalls kann
die Maschine beschädigt werden.
• Falls sich der Ein-Aus-Schalter nicht hineindrücken
lässt, prüfen Sie, ob der Drehrichtungsumschalter voll-
ständig auf der Stellung (Seite A) oder (Seite
B) steht.
Dieses Werkzeug besitzt einen Drehrichtungsumschal-
ter. Stellen Sie den Drehrichtungsumschalthebel für
Rechtsdrehung auf die Stellung (Seite A) oder für
Linksdrehung auf die Stellung (Seite B).
Wahl der Betriebsart (Abb. 4)
Diese Maschine verfügt über einen Betriebsartenschal-
ter, mit dem die jeweils gewünschte Betriebsart gewählt
werden kann.
Für Bohren den Drehknopf so drehen, dass der Pfeil am
Drehknopf auf das entsprechende Symbol am Werk-
zeuggehäuse zeigt.
Für Schlagbohren den Drehknopf so drehen, dass der
Pfeil am Drehknopf auf das entsprechende Symbol
am Werkzeuggehäuse zeigt.
VORSICHT:
• Den Betriebsartenschalter stets bis zum Anschlag auf
das Symbol der gewünschten Betriebsart drehen.
Durch den Betrieb in einer Zwischenstellung des
Schalters kann die Maschine beschädigt werden.
• Betätigen Sie den Drehknopf erst, nachdem das Werk-
zeug völlig zum Stillstand gekommen ist.
Drehmomentbegrenzung
Die Rutschkupplung der Maschine begrenzt das Dreh-
moment auf einen werkseitig eingestellten Maximalwert.
Bei Auslösen trennt die Rutschkupplung den Antrieb von
der Bohrspindel und der Bohrer kommt zum Stillstand.
VORSICHT:
• Bei Auslösen der Rutschkupplung Maschine sofort
abschalten, um frühzeitigen Verschleiß zu vermeiden.
• Einsätze, wie z. B. eine Lochsäge, die zum Klemmen
oder Hängenbleiben in der Bohrung neigen, sind für
diese Maschine nicht geeignet, weil sie eine zu häufige
Aktivierung des Drehmomentbegrenzers verursachen.

14
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Seitengriff (Zusatzgriff) (Abb. 5)
VORSICHT:
• Zum Erhalt der Betriebssicherheit ist der Seitengriff
beim Hammerbohrbetrieb stets zu verwenden.
Den Griff in der gewünschten Arbeitsposition mit der
Innenverzahnung auf die Außenverzahnung des Maschi-
nengehäuses stecken und durch Rechtsdrehung des
Griffstücks festziehen. Der Zusatzhandgriff kann um
360° geschwenkt und in jeder beliebigen Stellung arre-
tiert werden.
Bohrerfett
Den Bohrerschaft vor dem Einsetzen in das Gerät säu-
bern und anschließend mit Bohrerfett schmieren
(ca. 0,5 – 1 g).
Dies gewährleistet eine einwandfreie Funktion der Werk-
zeugaufnahme und einen minimalen Verschleiß des Auf-
nahmeschaftes.
Montage und Demontage des Bohrereinsatzes
Den Bohrerschaft vor der Montage des Bohrers reinigen
und mit dem mitgelieferten Bohrer-/Meißelfett schmieren.
(Abb. 6)
Bohrer drehend in die Werkzeugaufnahme einführen und
einschieben, bis es einrastet. (Abb. 7)
Prüfen Sie nach jedem Montagevorgang den sicheren
Sitz des Bohrers durch Zugversuch.
Zur Demontage des Bohrers die Werkzeugverriegelung
bis zum Anschlag in Richtung Maschinengehäuse ziehen
und der Bohrer entnehmen. (Abb. 8)
Tiefenanschlag (Abb. 9)
Die Bohrtiefe kann über den Tiefenanschlag eingestellt
werden. Dazu lösen Sie den Zusatzhandgriff und führen
den Tiefenanschlag in die Bohrung des Zusatzhandgrif-
fes ein. Stellen Sie den Tiefenanschlag auf die
gewünschte Bohrtiefe und ziehen anschließend den
Zusatzhandgriff wieder fest.
HINWEIS:
• Bei Positionierung des Tiefenanschlags gegen das
Getriebegehäuse kann dieser nicht verwendet werden.
Staubschutzkappe (Abb. 10)
Sonderzubehör
Bei Überkopfarbeiten die Staubschutzkappe verwenden,
um zu verhindern, dass Staub auf den Bedienenden und
die Werkzeugaufnahme fällt. Die Staubschutzkappe, wie
in Abb. 10 gezeigt, auf dem Bohrer befestigen. Die
Staubschutzkappe kann für folgende Bohrergrößen ver-
wendet werden.
006406
BETRIEB
Hammerbohren (Abb. 11)
Den Bohrer erst an die gewünschte Position setzen und
den Bohrvorgang dann durch Drücken des Elektronik-
schalters beginnen. Das Gerät im rechten Winkel zur
Werkstückoberfläche sicher führen, um ein Abrutschen
des Bohrers zu verhindern. Während des Bohrbetriebs
nur den erforderlichen Gegendruck halten, der unmittel-
bar der Schlagenergie des Gerätes entgegenwirkt.
Sollte die Bohrmehlabfuhr (z. B. durch feuchtes Gestein)
gestört sein, ziehen Sie den Bohrer aus der Bohrung her-
aus und entfernen Sie das Bohrmehl aus der Bohrung
bzw. den Spiralnuten des Bohrers.
VORSICHT:
• Beim Durchbruch der Bohrung, bei Verstopfung der
Bohrung mit Spänen und Partikeln, oder beim Auftref-
fen auf Betonstahl wirkt eine starke, plötzliche Dreh-
kraft auf Maschine und Bohrer. Montieren Sie stets den
Seitengriff (Zusatzgriff), und halten Sie die Maschine
während der Arbeit mit beiden Händen an Seitengriff
und Schaltergriff fest. Eine Missachtung dieser Vor-
sichtsmaßnahme kann den Verlust der Kontrolle über
die Maschine und mögliche schwere Verletzungen zur
Folge haben.
HINWEIS:
• Es kann zu einer Rundlaufabweichung in der Bohrer-
drehung kommen, wenn das Werkzeug mit Nulllast
betrieben wird. Während des Betriebs zentriert sich
das Werkzeug automatisch. Dies hat keinen Einfluss
auf die Bohrgenauigkeit.
Ausbläser (Sonderzubehör) (Abb. 12)
Blasen Sie den Staub nach dem Bohren des Lochs mit
einem Ausbläser aus dem Loch.
Bohren in Holz oder Metall (Abb. 13 u. 14)
Verwenden Sie den gesonderten Bohrfuttersatz. Neh-
men Sie zur Montage auf den Abschnitt “Montage und
Demontage des Bohrers” auf der vorhergehenden Seite
Bezug.
Halten Sie den Klemmring fest, und drehen Sie die Werk-
zeugaufnahme entgegen dem Uhrzeigersinn, um die
Bohrfutterbacken zu öffnen. Führen Sie das der Bohrer
bis zum Anschlag in das Spannfutter ein. Halten Sie den
Klemmring fest, und drehen Sie die Werkzeugaufnahme
im Uhrzeigersinn, um das Bohrfutter festzuziehen.
Zum Entfernen des Bohrers halten Sie den Klemmring
und drehen die Werkzeugaufnahme entgegen dem Uhr-
zeigersinn. Stellen Sie den Betriebsartenschalter auf die
Position “Bohren”.
Sie können Löcher von bis zu 13 mm Durchmesser in
Metall und von bis zu 32 mm Durchmesser in Holz boh-
ren.
VORSICHT:
• Bei montiertem Bohrfutteradapter mit dem Bohrfutter
darf keinesfalls die Betriebsart “Schlagbohren” gewählt
werden. Bohrfutter und Bohrfutteradapter können
andernfalls beschädigt werden bzw. das Bohrfutter
kann sich bei Linkslauf öffnen.
• Ein zu starker Druck auf die Maschine bewirkt keine
Beschleunigung der Bohrleistung. Ein zu hoher
Schnittdruck führt zu einer Beschädigung der Bohrer-
spitze und damit zu Verringerung der Bohrerstandzeit
und Überanspruchung der Maschine.
Bohrerdurchmesser
Staubschutzkappe 5 6 mm – 14,5 mm
Staubschutzkappe 9 12 mm – 16 mm

15
• Beim Austritt des Bohrers aus dem Werkstück wirkt ein
hohes Rückdrehmoment auf die Maschine. Deshalb
die Maschine gut festhalten und den Vorschub verrin-
gern, wenn der Bohrer durch das Werkstück dringt.
• Ein festsitzender Bohrer lässt sich durch Umschalten
der Drehrichtung auf Linkslauf wieder herausdrehen.
Die Maschine ist gut festzuhalten, da im Linkslauf ein
hohes Rückdrehmoment auf die Maschine auftritt.
• Kleine Werkstücke stets in einem Schraubstock ein-
spannen oder mit einer Schraubzwinge sichern.
• Stellen Sie den Betriebsartumschalter beim Bohren mit
Diamantbohrkrone immer auf die Position für “Boh-
ren”. Werden Arbeiten mit der Diamantbohrkrone in der
Betriebsart “Schlagbohren” ausgeführt, kann die Dia-
mantbohrkrone beschädigt werden.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Kunden-
dienstzentren unter ausschließlicher Verwendung von
Makita-Originalersatzteilen ausgeführt werden.
SONDERZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• SDS-Plus Bohrer mit Hartmetallspitze
• Bohrkrone
• Diamantkernbohrer
• Bohrfuttersatz
• Bohrfutter S13
• Bohrfutteradapter
• Bohrfutterschlüssel S13
• Bohrerfett
• Zusatzhandgriff
• Tiefenanschlag
• Ausbläser
• Staubschutzkappe
• Absaugset
• Schutzbrille
• Transportkoffer
• Schlüsselloses Bohrfutter
HINWEIS:
• Manche Teile in der Liste können als Standardzubehör
im Werkzeugsatz enthalten sein. Sie können von Land
zu Land unterschiedlich sein.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN62841-2-6:
Schalldruckpegel (LpA): 89 dB (A)
Schalleistungspegel (LWA): 100 dB (A)
Ungewissheit (K): 3 dB (A)
ENG907-1
HINWEIS:
• Der (Die) angegebene(n) Schallemissionswert(e)
wurde(n) im Einklang mit der Standardprüfmethode
gemessen und kann (können) für den Vergleich zwi-
schen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schallemissionswert(e) kann
(können) auch für eine Vorbewertung des Gefähr-
dungsgrads verwendet werden.
WARNUNG:
•Einen Gehörschutz tragen.
•Die Schallemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell je
nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Wert(en) abweichen.
•Identifizieren Sie Sicherheitsmaßnahmen zum
Schutz des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen Benut-
zungsbedingungen (unter Berücksichtigung aller
Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten des Werkzeugs zusätzlich zur
Betriebszeit).
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN62841-2-6:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsemission (ah, HD): 15,9 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-2
HINWEIS:
• Der (Die) angegebene(n) Vibrationsgesamtwert(e)
wurde(n) im Einklang mit der Standardprüfmethode
gemessen und kann (können) für den Vergleich zwi-
schen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Vibrationsgesamtwert(e)
kann (können) auch für eine Vorbewertung des Gefähr-
dungsgrads verwendet werden.
WARNUNG:
•Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell je
nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Emissionswert(en) abwei-
chen.
•Identifizieren Sie Sicherheitsmaßnahmen zum
Schutz des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen Benut-
zungsbedingungen (unter Berücksichtigung aller
Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten des Werkzeugs zusätzlich zur
Betriebszeit).

16
EG-KONFORMITÄTSERKLÄRUNG
Nur für europäische Länder
Die EG-Konformitätserklärung ist als Anhang A in dieser
Bedienungsanleitung enthalten.

17
ITALIANO (Istruzioni originali)
Visione generale
1 Interruttore a grilletto
2 Bottone di bloccaggio
3 Lampadina
4 Levetta d’inserzione
5 Manopola di selezione della
modalità di funzionamento
6 Base manico
7 Manico laterale
8 Per allentare
9 Per stringere
10 Dente
11 Sporgenze
12 Codolo
13 Grasso punta
14 Punta
15 Coperchio del portapunta
16 Asta di profondità
17 Scodellino della polvere
18 Soffietto
19 Portapunta senza chiave
20 Adattatore portapunta
21 Manicotto
22 Anello
DATI TECNICI
Modello HR2460/HR2460F
Capacità
Cemento
Punta con l’estremità in carburo di tungsteno.... 24 mm
Punta a corona ................................................54 mm
Corona diamantata (tipo a secco).................... 65 mm
Acciaio ................................................................13 mm
Legno..................................................................32 mm
Velocità a vuoto (min–1)......................................0 – 1.100
Colpi al minuto....................................................0 – 4.500
Lunghezza totale .................................................362 mm
Peso netto .....................................................2,8 – 3,2 kg
Classe di sicurezza ............................................. /II
• In conseguenza del nostro programma di ricerca e svi-
luppo continui, i dati tecnici nel presente manuale sono
soggetti a modifiche senza preavviso.
• I dati tecnici possono variare da nazione a nazione.
• Il peso può variare a seconda dell’accessorio o degli
accessori. La combinazione più leggera e quella più
pesante, in base alla Procedura EPTA 01/2014, sono
indicate nella tabella.
ENE042-1
Utilizzo previsto
L’utensile va usato per la foratura con martellamento e
per la foratura dei mattoni, cemento e pietre.
Esso è anche utilizzabile per la foratura senza impatto
del legno, metallo, ceramica e plastica.
ENF002-2
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento, per cui può
essere usato con le prese di corrente sprovviste della
messa a terra.
GEA010-2
Avvertenze generali relative alla sicurezza
dell’utensile elettrico
AVVERTIMENTO: Leggere tutte le avvertenze di
sicurezza, le istruzioni, le illustrazioni e i dati tecnici
forniti con il presente utensile elettrico. La mancata
osservanza di tutte le istruzioni elencate di seguito
potrebbe risultare in scosse elettriche, incendi e/o gravi
lesioni personali.
Conservare tutte le avvertenze e le istruzioni come
riferimento futuro.
Il termine “utensile elettrico” nelle avvertenze si riferisce
sia all’utensile elettrico (cablato) nel funzionamento ali-
mentato da rete elettrica che all’utensile elettrico (a bat-
teria) nel funzionamento alimentato a batteria.
GEB243-1
AVVERTENZE PER LA SICUREZZA DEL
MARTELLO ROTATIVO
Istruzioni di sicurezza relative a tutte le operazioni
1. Indossare protezioni per le orecchie. L’esposi-
zione al rumore può causare la perdita dell’udito.
2. Utilizzare la maniglia o le maniglie ausiliarie, se
in dotazione con l’utensile. La perdita di controllo
può causare lesioni personali.
3. Mantenere l’utensile elettrico per le superfici di
impugnatura isolate, quando si intende eseguire
un’operazione in cui l’accessorio da taglio
potrebbe entrare in contatto con fili elettrici
nascosti o con il proprio cavo. Qualora l’accesso-
rio da taglio entri in contatto con un cavo sotto ten-
sione, potrebbe mettere sotto tensione le parti
metalliche esposte dell’utensile elettrico e trasmet-
tere una scossa elettrica all’operatore.
Istruzioni di sicurezza quando si utilizzano punte per
trapano lunghe con martelli rotativi
1. Iniziare sempre a perforare a bassa velocità e
con l’estremità della punta in contatto con il
pezzo in lavorazione. Alle velocità più elevate, è
probabile che la punta si pieghi, qualora la si lasci
ruotare liberamente senza entrare in contatto con il
pezzo in lavorazione, il che potrebbe risultare in
lesioni personali.
2. Applicare pressione solo allineandosi senza
inclinazioni con la punta, e non applicare pres-
sione eccessiva. Le punte possono piegarsi, cau-
sando rotture o perdita di controllo e risultando in
lesioni personali.
REGOLE DI SICUREZZA AGGIUNTIVE
1. Indossare un casco (elmetto di protezione),
occhiali di sicurezza e/o una visiera. I normali
occhiali da vista o da sole NON sono occhiali di
sicurezza. Inoltre, si consiglia caldamente di
indossare una mascherina antipolvere e guanti
dall’imbottitura spessa.
2. Accertarsi che la punta sia fissata saldamente in
sede prima dell’utilizzo.
3. Nell’utilizzo normale, l’utensile è progettato per
produrre vibrazioni. Le viti potrebbero allentarsi
facilmente, causando un guasto o un incidente.
Controllare con cura che le viti siano serrate
prima dell’uso.

18
4. In condizioni di bassa temperatura o quando
l’utensile non è stato utilizzato per un periodo di
tempo prolungato, lasciar riscaldare l’utensile
per un po’ di tempo facendolo funzionare a
vuoto. Questa operazione ammorbidisce il lubri-
ficante. Senza un appropriato riscaldamento,
l’operazione di percussione risulta difficile.
5. Accertarsi sempre di appoggiare i piedi salda-
mente. Quando si intende utilizzare l’utensile in
ubicazioni elevate, accertarsi sempre che non
sia presente alcuna persona sotto.
6. Tenere l’utensile saldamente con entrambe le
mani.
7. Tenere le mani lontane dalle parti mobili.
8. Non lasciare l’utensile mentre sta funzionando.
Far funzionare l’utensile solo mentre lo si tiene
in mano.
9. Non puntare l’utensile verso alcuna persona
nelle vicinanze durante l’uso. La punta potrebbe
volare via e causare gravi lesioni personali.
10. Non toccare la punta, le parti vicine alla punta o
il pezzo in lavorazione subito dopo l’uso; potreb-
bero essere estremamente caldi e causare
ustioni.
11. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
a evitare l’inalazione della polvere e il contatto
con la pelle. Attenersi ai dati relativi alla sicu-
rezza del fornitore del materiale.
12. Non toccare la spina dell’alimentazione elettrica
con le mani bagnate.
CONSERVARE LE PRESENTI ISTRUZIONI.
AVVERTIMENTO: NON lasciare che la comodità o
la familiarità d’uso con il prodotto (acquisita con
l’uso ripetuto) sostituiscano la stretta osservanza
delle norme di sicurezza. L’USO IMPROPRIO o la
mancata osservanza delle norme di sicurezza ripor-
tate nel presente manuale manuale di istruzioni
potrebbero causare lesioni personali gravi.
DESCRIZIONE DELL’UTILIZZO
ATTENZIONE:
• Accertarsi sempre che l'utensile sia spento e non colle-
gato alla presa di corrente prima di regolarlo o di con-
trollarne il funzionamento.
Funzionamento dell’interruttore a grilletto (Fig. 1)
ATTENZIONE:
• Prima di collegare l’utensile alla presa di corrente,
accertarsi sempre che l’interruttore a grilletto funzioni
correttamente e torni sulla posizione “OFF” quando
viene rilasciato.
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore a grilletto. La velocità dell’utensile aumenta con
l’aumentare della pressione sull’interruttore a grilletto.
Rilasciare l’interruttore a grilletto per arrestare l’utensile.
Per il funzionamento continuo, schiacciare l’interruttore a
grilletto e spingere dentro il bottone di bloccaggio. Per
arrestare l’utensile dalla posizione di bloccaggio, schiac-
ciare completamente l’interruttore a grilletto e rilasciarlo.
Accensione delle lampadine (Fig. 2)
Modello HR2460F
ATTENZIONE:
• Non guardare la luce o guardare direttamente la fonte
di luce.
Per accendere la lampadina, schiacciare il grilletto. Rila-
sciare il grilletto per spegnerla.
NOTA:
• Usare un panno asciutto per togliere lo sporco dalla
lente della lampadina. Fare attenzione a non graffiare
la lente della lampadina, perché ciò potrebbe ridurre
l'illuminazione.
Funzionamento della leva di inversione (Fig. 3)
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
far funzionare l’utensile.
• Usare la leva di inversione soltanto dopo che l’utensile
si è arrestato completamente. Se si cambia la direzione
di rotazione prima del suo arresto, si potrebbe danneg-
giarlo.
• Se l’interruttore non può essere premuto, accertarsi
che l’interruttore di inversione si trovi completamente
sulla posizione (lato A) o (lato B).
Questo utensile è dotato di un interruttore di inversione
che consente di invertire il senso di rotazione. Portare la
leva dell’interruttore di inversione in posizione
(lato A)
per la rotazione in senso orario, o in posizione
(lato B)
per la rotazione in senso antiorario.
Selezione della modalità di funzionamento
(Fig. 4)
Questo utensile impiega una manopola di cambiamento
del modo di funzionamento. Selezionate uno dei due modi
più adatto al lavoro usando questa manopola.
Per la rotazione soltanto, girare la manopola in modo che
la freccia sulla manopola sia rivolta sul simbolo sul
corpo dell’utensile.
Per la rotazione con martellamento, girare la manopola in
modo che la freccia sulla manopola sia rivolta sul simbolo
sul corpo dell’utensile.
ATTENZIONE:
• Girate sempre completamente la manopola sul simbolo
del modo desiderato. Se si fa funzionare l’utensile con
la manopola posizionata in un punto tra i due simboli, lo
si può danneggiare.
• Usare la manopola dopo che l’utensile si è fermato
completamente.
Limitatore di coppia
Il limitatore di coppia si attiva quando viene raggiunto un
certo livello di coppia e il motore si disinnesta dall’albero
motore. La punta smette allora di girare.
ATTENZIONE:
• Non appena il limitatore di coppia si attiva, arrestate
immediatamente l’utensile. Ciò ne previene l’usura pre-
matura.
• Le punte quali le seghe a corona, che hanno la ten-
denza a rimanere facilmente incastrate nel foro, non
sono appropriate per questo utensile. Ciò perché‚ cau-
sano troppo frequentemente l’attivazione del limitatore
di coppia.

19
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l'utensile sia spento e staccato
dalla presa di corrente prima di un qualsiasi intervento
sull’utensile.
Manico laterale (manico ausiliario) (Fig. 5)
ATTENZIONE:
• Usare sempre il manico laterale per garantire la sicu-
rezza operativa.
Installare il manico laterale in modo che il dente del
manico entri tra le sporgenze sul tamburo dell’utensile.
Stringere poi il manico girandolo in senso orario sul
punto desiderato. Esso può essere spostato di 360°, in
modo da poter essere fissato in qualsiasi posizione.
Grasso punta
Spalmate un codolo quantità di grasso (0,5 – 1 g circa)
sulla testa del gambo della punta prima di cominciare il
lavoro.
Questa lubrificazione ne assicura il movimento scorre-
vole e la lunga durata di servizio.
Installazione o rimozione della punta per trapano
Pulire il codolo e applicare il grasso per punte di instal-
larla. (Fig. 6)
Inserire la punta nell’utensile. Girare la punta e spingerla
finché non viene agganciata. (Fig. 7)
Dopo l’installazione, accertarsi sempre che la punta sia
fissata saldamente in posizione provando a tirarla fuori.
Per togliere la punta, abbassare completamente il coper-
chio del portapunta e tirare fuori la punta. (Fig. 8)
Asta di profondità (Fig. 9)
Il asta di profondità è comodo per trapanare i fori a pro-
fondità uniformi. Allentare il manico laterale e inserire il
asta di profondità nel foro del manico laterale. Regolare il
asta di profondità alla profondità desiderata, e stringere il
manico laterale.
NOTA:
• Il asta di profondità non può essere usata alla posi-
zione dove sbatte contro l’alloggiamento dell’ingranag-
gio.
Scodellino della polvere (Fig. 10)
Accessorio opzionale
Usate lo scodellino della polvere per evitare che la pol-
vere cada sull’utensile o su voi stessi quando trapanate
un punto sopra la testa. Attaccate lo scodellino della pol-
vere alla punta, come mostrato nella Fig. 10. Le dimen-
sioni delle punte a cui si possono attaccare gli scodellini
sono come segue.
006406
FUNZIONAMENTO
Perforazione (Fig. 11)
Piazzate la punta nel punto desiderato per il foro poi pre-
mete il grilletto. Non forzate l’utensile. Una leggera pres-
sione dà i migliori risultati. Mantenete l’utensile in
posizione ed evitate che scivoli via dal foro.
Non esercitare ulteriori pressioni se il foro diventa inta-
sato di schegge o particelle. Fate invece girare l’utensile
alla velocità del minimo ed estraete parzialmente la
punta dal foro. Ripetendo ciò diverse volte, il foro si puli-
sce e potete continuare la normale foratura.
ATTENZIONE:
• Al momento della trapanazione del foro, sull’utensile/
punta viene esercitata una improvvisa e tremenda
forza torcente quando il foro diventa intasato di bave e
particelle, oppure quando sbatte contro le barre di rin-
forzo incastrate nel cemento armato. Usate sempre
l’impugnatura laterale (manico ausiliario), tenete salda-
mente l’utensile per entrambe le impugnature laterali e
cambiate manico durante l’uso. Se non fate ciò, potre-
ste perdere il controllo dell’utensile con pericolo di
ferite gravi.
NOTA:
• Durante il funzionamento senza carico dell’utensile, si
potrebbe verificare l’eccentricità nella rotazione della
punta. L’utensile si centra automaticamente durante il
funzionamento. Ciò non ha alcun effetto sulla preci-
sione della foratura.
Soffietto (accessorio opzionale) (Fig. 12)
Dopo la foratura, usare il soffietto per togliere la polvere
dal foro.
Foratura del legno o metallo (Fig. 13 e 14)
Usare il gruppo portapunta opzionale. Per installarlo, rife-
rirsi a “Installazione o rimozione della punta” della pagina
precedente.
Tenere fermo l'anello e girare il manicotto in senso antio-
rario per aprire le ganasce del portapunta. Inserire la
punta nel portapunta finché non può andare più oltre.
Tenere saldamente l'anello e girare il manicotto in senso
orario per stringere il portapunta.
Per rimuovere la punta, tenere fermo l'anello e girare il
manicotto in senso antiorario. Posizionare la manopola
di cambiamento modo di funzionamento su “solo rota-
zione”.
Si può trapanare il metallo di un massimo di 13 mm di
spessore e il legno di un massimo di 32 mm di spessore.
ATTENZIONE:
• Non si deve mai usare la “rotazione con percussione”
quando il gruppo del mandrino di perforazione è instal-
lato sull’utensile, perché altrimenti lo si può danneg-
giare.
Inoltre, quando si inverte la rotazione dell’utensile, il
mandrino di perforazione si può staccare.
• Una pressione eccessiva sull’utensile non permette
una lavorazione più veloce. Infatti questa eccessiva
pressione servirà solo a danneggiare la punta, a dimi-
nuire le possibilità di lavorazione e aiuterà a danneg-
giare l’utensile più in fretta.
• Al momento dell’uscita dal foro sulla punta viene eser-
citata una forza tremenda. Tenere l’utensile ben fermo
e fare attenzione al momento in cui la punta comincia
ad uscire dall’altra parte del foro.
• Una punta che si é bloccata può essere liberata inse-
rendo il moto inverso dell’utensile. Anche in questo
caso, l’utensile torna indietro di colpo se non lo si tiene
ben fermo.
• Sempre fissare pezzi piccoli su morse oppure altri stru-
menti di fissaggio.
Diametro punta
Scodellino 5 6 mm – 14,5 mm
Scodellino 9 12 mm – 16 mm

20
• Per le operazioni di foratura con la corona diamantata,
regolare sempre la leva di cambio sulla posizione
per la “rotazione soltanto”. Se si usa la corona diaman-
tata nel modo di “rotazione con percussione”, si
potrebbe danneggiare la corona.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l'utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento di
ispezione e manutenzione.
• Non si devono mai usare benzina, benzolo, solventi,
alcol o sostanze similari. Si potrebbero causare scolori-
menti, deformazioni o crepe.
Per preservare la SICUREZZA e l’AFFIDABILITÀ del
prodotto, le riparazioni, l’ispezione e la sostituzione delle
spazzole di carbone o qualsiasi altra manutenzione e
regolazione devono essere eseguite da un Centro Assi-
stenza Makita autorizzato usando sempre ricambi
Makita.
ACCESSORI OPZIONALI
ATTENZIONE:
• In questo manuale si consiglia di usare questi acces-
sori o ricambi Makita. L’impiego di altri accessori o
ricambi potrebbe costituire un pericolo di lesioni. Usare
esclusivamente gli accessori o ricambi per il loro scopo
specificato.
Per maggiori dettagli riguardo a questi accessori, rivolg-
ersi a un centro di assistenza Makita.
• Punta SDS-Plus con l’estremità in carburo di tungsteno
• Punta a corona
• Punta a corona in diamante
• Gruppo mandrino trapano
• Mandrino trapano S13
• Adattatore mandrino
• Chiave mandrino S13
• Grasso punta
• Manico laterale
• Asta di profondità
• Soffietto
• Scodellino della polvere
• Accessorio estrattore polvere
• Occhiali di protezione
• Custodia di trasporto in plastica
• Portapunta senza chiave
NOTA:
• Alcuni articoli nella lista potrebbero essere inclusi
nell’imballo dell’utensile come accessori standard. Essi
potrebbero differire da Paese a Paese.
ENG905-1
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN62841-2-6:
Livello pressione sonora (LpA): 89 dB (A)
Livello potenza sonora (LWA): 100 dB (A)
Incertezza (K): 3 dB (A)
ENG907-1
NOTA:
• Il valore o i valori dichiarati delle emissioni di rumori
sono stati misurati in conformità a un metodo standard
di verifica, e possono essere utilizzati per confrontare
un utensile con un altro.
• Il valore o i valori dichiarati delle emissioni di rumori
possono venire utilizzati anche per una valutazione
preliminare dell’esposizione.
AVVERTIMENTO:
•Indossare protezioni per le orecchie.
•L’emissione di rumori durante l’utilizzo effettivo
dell’utensile elettrico può variare rispetto al valore
o ai valori dichiarati, a seconda dei modi in cui
viene utilizzato l’utensile e specialmente a seconda
di che tipo di pezzo venga lavorato.
•Accertarsi di identificare misure di sicurezza per la
protezione dell’operatore che siano basate su una
stima dell’esposizione nelle condizioni effettive di
utilizzo (tenendo conto di tutte le parti del ciclo
operativo, ad esempio del numero di spegnimenti
dell’utensile e di quando giri a vuoto, oltre al tempo
di attivazione).
ENG900-1
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN62841-2-6:
Modalità operativa: foratura con martellamento
nel cemento
Emissione di vibrazione (ah, HD): 15,9 m/s²
Incertezza (K): 1,5 m/s2
ENG901-2
NOTA:
• Il valore o i valori complessivi delle vibrazioni dichiarati
sono stati misurati in conformità a un metodo standard
di verifica, e possono essere utilizzati per confrontare
un utensile con un altro.
• Il valore o i valori complessivi delle vibrazioni dichiarati
possono venire utilizzati anche per una valutazione
preliminare dell’esposizione.
AVVERTIMENTO:
•L’emissione delle vibrazioni durante l’utilizzo effet-
tivo dell’utensile elettrico può variare rispetto al
valore o ai valori dichiarati, a seconda dei modi in
cui viene utilizzato l’utensile, specialmente a
seconda di che tipo di pezzo venga lavorato.
•Accertarsi di identificare misure di sicurezza per la
protezione dell’operatore che siano basate su una
stima dell’esposizione nelle condizioni effettive di
utilizzo (tenendo conto di tutte le parti del ciclo
operativo, ad esempio del numero di spegnimenti
dell’utensile e di quando giri a vuoto, oltre al tempo
di attivazione).
DICHIARAZIONE DI CONFORMITÀ CE
Solo per i paesi europei
La dichiarazione di conformità CE è inclusa nell’Allegato
A al presente manuale di istruzioni.
