Makita BO4566 User manual

GB Finishing Sander Instruction manual
F Ponceuse de finissage Manuel d’instructions
D Schwingschleifer Betriebsanleitung
I Levigatrice orbitale Istruzioni per l’uso
NL Afwerkschuurmachine Gebruiksaanwijzing
E Lijadora orbital Manual de instrucciones
P Lixadeira Manual de instruções
DK Sandsliber Brugsanvisning
GR Παλμικό τριβείο Οδηγίες χρήσης
BO4566

2
12
34
56
78
1
2
3
2
23
4
5
6
7
8
9
10
11

3
9

4
ENGLISH
Explanation of general view
SPECIFICATIONS
Symbols END201-3
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
............. Read instruction manual.
............. DOUBLE INSULATION
Intended use ENE052-1
The tool is intended for the sanding of large surface of
wood, plastic and metal materials as well as painted
surfaces.
Power supply ENF002-1
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
SPECIFIC SAFETY RULES GEB021-1
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to sander
safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
2. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
3. Hold the tool firmly.
4. Do not leave the tool running. Operate the tool
only when hand-held.
5. This tool has not been waterproofed, so do not
use water on the workpiece surface.
6. Ventilate your work area adequately when you
perform sanding operations.
7. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
8. Use of this tool to sand some products, paints and
wood could expose user to dust containing
hazardous substances. Use appropriate
respiratory protection.
9. Be sure that there are no cracks or breakage on
the pad before use. Cracks or breakage may cause
a personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

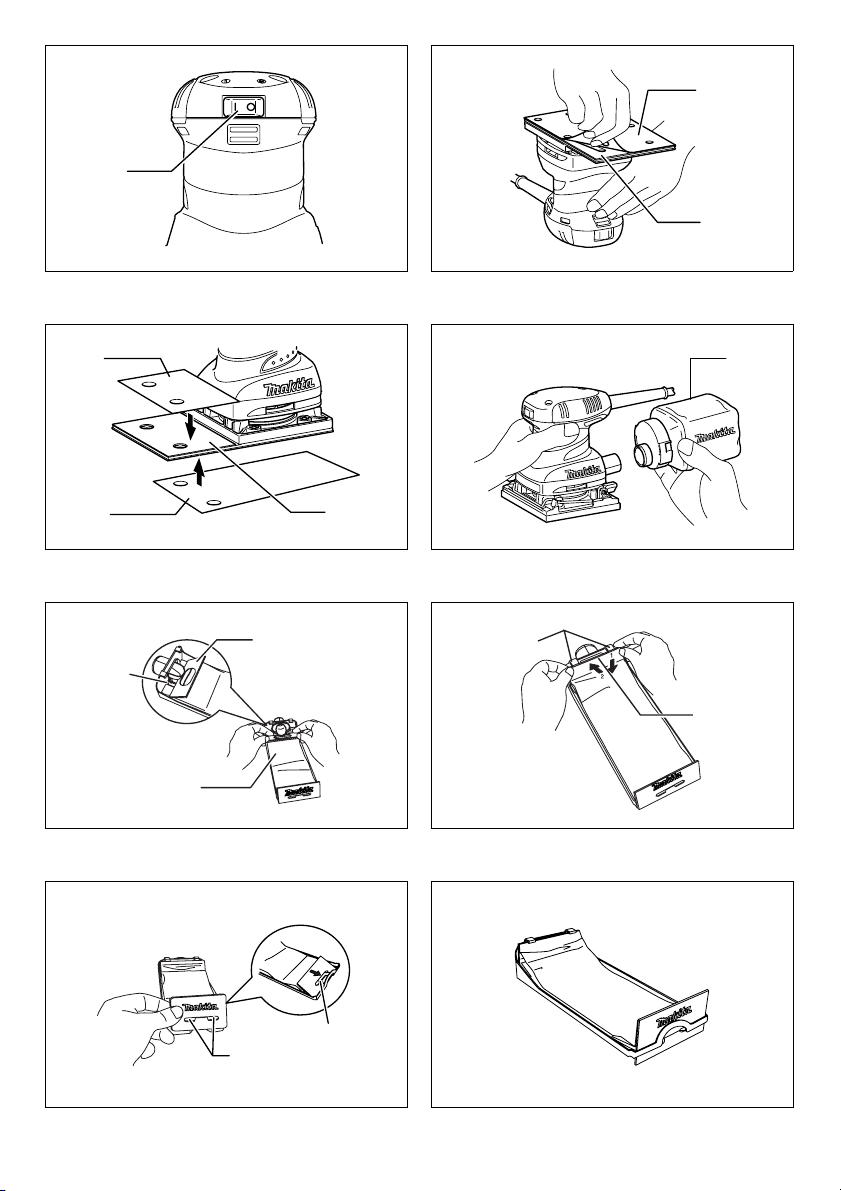

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the tool is switched off.
To start the tool, press the “ I ” side of the switch. To stop
the tool, press the “O”side of the switch.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing abrasive paper
NOTE:
Use Makita hook-and-loop sandpaper with this sander.
To attach the sandpaper: (Fig. 2 & 3)
1. Set the tool upside down so that the pad is on top.
2. Position the sandpaper to fit the shape of the base. Be
sure to align the holes on the sandpaper with the
holes on the pad (the dust will be sucked into these
holes; it is therefore important to leave them open).
1. Switch
2. Velcro sandpaper
3. Base
4. Dust bag
5. Groove
6. Front fixing cardboard
7. Front side of paper dust bag
8. Claws
9. Upper part
10. Notch
11. Guide
Model BO4566
Pad size 100 mm × 164 mm
Orbits per minute (min-1) 14,000
Dimensions (L x W x H) 197 mm x 100 mm x 137 mm
Net weight 1.1 kg
Safety class /II

5
3. Press the paper firmly over the pad.
To remove the sandpaper:
1. Set the tool upside down so that the sandpaper is on
top.
2. Grasping one corner of the sandpaper, peel it from the
pad.
NOTE:
• If the sandpaper is in good condition, save it for further
use.
When sanding in narrow, hard-to-reach areas (e.g.,
shutters, blinds, louvers), attach the cone-shaped
abrasive papers to the end of the pad (bottom and top).
To sand the end of thin materials, fold the abrasive paper
and attach to the side of the pad as shown in the figures.
Dust bag (accessory) (Fig. 4)
The use of the dust bag makes sanding operations clean
and dust collection easy. To attach the dust bag, fit the
bag's entry port onto the dust spout on the tool. Make sure
that the hole in the bag's entry port is just over the pimple-
like protrusion on the dust spout. For the best results,
empty the dust bag when it becomes approximately half
full, tapping it lightly to remove as much dust as possible.
Installing paper dust bag (accessory)
(Fig. 5)
Place the paper dust bag on the paper dust bag holder
with its front side upward. Insert the front fixing cardboard
of the paper dust bag into the groove of the paper dust
bag holder. Then press the upper part of the front fixing
cardboard in arrow direction to hook it onto the claws.
(Fig. 6)
Insert the notch of the paper dust bag into the guide of the
paper dust bag holder. Then install the paper dust bag
holder set on the tool. (Fig. 7 & 8)
OPERATION
Sanding operation (Fig. 9)
CAUTION:
• Never run the tool without the abrasive paper. You may
seriously damage the pad.
• Never force the tool. Excessive pressure may decrease
the sanding efficiency, damage the abrasive paper
and/or shorten tool life.
Hold the tool firmly. Turn the tool on and wait until it
attains full speed. Then gently place the tool on the
workpiece surface. A finishing sander is generally used to
remove only a small amount of material at a time. Since
the quality of the surface is more important than the
amount of stock removed, do not bear down on the tool.
Keep the base flush with the workpiece at all times.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Abrasive paper (without pre-punched holes)
• Paper dust bag
• Paper dust bag holder
• Punch plate
• Dust bag

6
FRANÇAIS
Descriptif
SPÉCIFICATIONS
Symboles END201-3
Les symboles utilisés pour l’outil sont indiqués ci-
dessous. Assurez-vous d’avoir bien compris leur
signification avant d’utiliser l’outil.
............. Reportez-vous au manuel d’instructions.
............. DOUBLE ISOLATION
Utilisations ENE052-1
L’outil est conçu pour le ponçage des grandes surfaces de
bois, de plastique et de métal, ainsi que des surfaces
peintes.
Alimentation ENF002-1
L’outil ne doit être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque
signalétique, et il ne peut fonctionner que sur un courant
secteur monophasé. Réalisé avec une double isolation, il
est conforme à la réglementation européenne et peut de
ce fait être alimenté sans mise à la terre.
CONSIGNES DE SÉCURITÉ
SPÉCIFIQUES GEB021-1
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la
ponceuse. En utilisant cet outil dans des conditions
dangereuses ou incorrectes, vous vous exposez à un
risque de blessure grave.
1. Saisissez les outils électriques par leurs surfaces
de poigne isolées lorsque vous effectuez une
opération au cours de laquelle l’outil tranchant
peut entrer en contact avec des fils cachés ou
avec son propre cordon d’alimentation.Le contact
avec un fil sous tension mettra les parties métalliques
exposées de l’outil sous tension, causant ainsi un
choc électrique chez l’utilisateur.
2. Portez toujours des lunettes de sécurité ou des
lunettes à coques. Les lunettes ordinaires et les
lunettes de soleil ne sont PAS des lunettes de
sécurité.
3. Tenez l’outil fermement.
4. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
5. Cet outil n’étant pas étanche, n’utilisez pas d’eau
sur la surface de la pièce à travailler.
6. Ventilez adéquatement la zone de travail lorsque
vous effectuez des travaux de ponçage.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux
consignes de sécurité du fabricant du matériau.
8. L’utilisation de cet outil pour poncer certains
produits, surfaces peintes et pièces de bois peut
exposer l’utilisateur à des poussières qui
contiennent des substances dangereuses. Utilisez
une protection des voies respiratoires appropriée.
9. Avant d’utiliser le coussinet, assurez-vous qu’il
n’est ni fissuré ni déchiré. Il y a risque de blessure
avec un coussinet fissuré ou déchiré.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
Une UTILISATION INCORRECTE de l’outil ou un non-
respect des consignes de sécurité indiquées dans ce
manuel d’instructions peuvent causer des blessures
graves.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est éteint et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours qu’il est
éteint.
1. Interrupteur
2. Papier de verre velcro
3. Socle
4. Sac à poussières
5. Rainure
6. Carton de fixation avant
7. Face avant du sac à poussières
en papier
8. Griffes
9. Partie supérieure
10. Entaille
11. Guide
Modèle BO4566
Taille du coussinet 100 mm × 164 mm
Tours par minute (min-1) 14 000
Dimensions (L x P x H) 197 mm x 100 mm x 137 mm
Poids net 1,1 kg
Niveau de sécurité /II

7
Pour démarrer l’outil, appuyez sur le côté « I » de
l’interrupteur. Pour arrêter l’outil, appuyez sur le côté
« O » de l’interrupteur.
ASSEMBLAGE
ATTENTION :
• Avant d’effectuer toute intervention sur l’outil, assurez-
vous toujours qu’il est éteint et débranché.
Pose ou dépose du papier abrasif
REMARQUE :
Utilisez du papier de verre auto-agrippant Makita avec
cette ponceuse.
Montage du papier abrasif:
1. Mettez l’outil à l’envers pour que le coussinet se
trouve sur le dessus.
2. Placez le papier de verre de sorte qu’il s’adapte à la
forme du socle. Vous devez aligner les orifices du
papier de verre sur ceux du coussinet (la poussière
aspirée passera par ces orifices ; il est donc important
de les laisser ouverts).
3. Pressez fermement le papier contre le coussinet.
Pour retirer le papier de verre : (Fig. 2 et 3)
1. Mettez l’outil à l’envers pour que le papier de verre se
trouve sur le dessus.
2. Saisissez le papier de verre par un coin pour le
détacher du coussinet.
REMARQUE :
• Si le papier de verre est encore en bon état, conservez-
le pour utilisation future.
Quand vous poncez dans des zones étroites, difficiles à
atteindre (par exemple des volets roulants, des stores ou
des persiennes), monter les papiers abrasifs en forme de
cône à l’extrémité du patin (bas et haut). Pour poncer le
bout de matériaux minces, plier le papier abrasif et monter
le sur le coté du patin comme illustré sur les figures.
Sac à poussières (accessoire) (Fig. 4)
L’utilisation du sac à poussières permet d’effectuer le
ponçage de manière propre et elle facilite la collecte des
poussières. Pour fixer le sac à poussières, insérez le
raccord d’entrée du sac dans le bec à poussières de
l’outil. Assurez-vous que l’orifice du raccord d’entrée du
sac se trouve juste sur la partie saillante en forme de
bouton sur le bec à poussières. Pour de meilleurs
résultats, videz le sac à poussières lorsqu’il est environ à
moitié plein, en tapant dessus légèrement pour retirer le
plus de poussières possible.
Pose du sac à poussières en papier
(accessoire) (Fig. 5)
Posez le sac à poussières en papier sur son support en
plaçant sa face avant vers le haut. Insérez le carton de
fixation avant du sac à poussières en papier dans la
rainure du support. Appuyez ensuite sur la partie
supérieure du carton de fixation avant dans le sens de la
flèche pour l’accrocher aux griffes. (Fig. 6)
Insérez l’entaille du sac à poussières en papier dans le
guide du support. Posez ensuite l’ensemble de sac à
poussières en papier sur l’outil. (Fig. 7 et 8)
UTILISATION
Ponçage (Fig. 9)
ATTENTION :
• Ne faites jamais tourner l’outil sans papier abrasif.
Vous risqueriez d’endommager gravement le
coussinet.
• Ne forcez jamais l’outil. Une pression excessive peut
affecter l’efficacité du ponçage, endommager le papier
abrasif et/ou réduire la durée de service de l’outil.
Tenez l’outil fermement. Mettez l’outil sous tension et
attendez qu’il ait atteint sa pleine vitesse. Posez ensuite
doucement l’outil sur la surface de la pièce à travailler. On
utilise généralement la ponceuse de finissage pour retirer
seulement une petite quantité de matériau à la fois. Il
n’est donc pas nécessaire d’appliquer une pression sur
l’outil, puisque l’opération consiste, non pas à retirer une
grande quantité de matériau, mais à obtenir une surface
de qualité. Gardez le socle parfaitement en contact avec
la pièce en tout temps.
MAINTENANCE
ATTENTION :
• Assurez-vous toujours que l’outil est éteint et
débranché avant d’effectuer tout travail d’inspection ou
de maintenance.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des
charbons, et tout autre travail d’entretien ou de réglage
doivent être effectués dans un centre de service après-
vente Makita agréé, exclusivement avec des pièces de
rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre
accessoire ou pièce complémentaire comporte un
risque de blessures. Utilisez uniquement l’accessoire
ou la pièce complémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires,
contactez un Centre de service après-vente local Makita.
• Papier abrasif (non perforé à l’avance)
• Sac à poussières en papier
• Support du sac à poussières en papier
• Plaque perforatrice
• Sac à poussières

8
DEUTSCH
Erklärung der Gesamtdarstellung
TECHNISCHE ANGABEN
Symbole END201-3
Im Folgenden sind die Symbole dargestellt, die im
Zusammenhang mit der Ausrüstung verwendet werden.
Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz
des Werkzeugs kennen.
........Lesen Sie die vorliegende Betriebsanleitung.
........DOPPELT SCHUTZISOLIERT
Verwendungszweck ENE052-1
Das Werkzeug ist für das Schleifen großer Flächen aus
Holz, Kunststoff und Metall sowie lackierter Flächen
vorgesehen.
Stromversorgung ENF002-1
Das Werkzeug darf nur an Stromquellen mit der auf dem
Typenschild angegebenen Spannung und einphasigem
Wechselstrom angeschlossen werden. Aufgrund der
Doppelisolierung nach europäischem Standard kann das
Werkzeug auch an Steckdosen ohne Erdungsleiter
betrieben werden.
BESONDERE
SICHERHEITSREGELN GEB021-1
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Gerät dazu verleiten, die Sicherheitsregeln
für den Schleifer zu missachten. Wenn dieses
Werkzeug fahrlässig oder nicht ordnungsgemäß
verwendet wird, kann es zu schweren
Personenschäden kommen.
1. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie unter Bedingungen
arbeiten, bei denen das Schneidwerkzeug
versteckte Verkabelung oder das eigene Kabel
berühren kann. Der Kontakt mit einem Strom
führenden Kabel leitet diesen an die metallenen Teile
des Werkzeugs weiter und verursacht einen
Stromschlag beim Bediener.
2. Verwenden Sie immer Sicherheitsgläser oder
Schutzbrillen. Bei gewöhnlichen Brillen und
Sonnenbrillen handelt es sich NICHT um
Sicherheitsgläser.
3. Halten Sie das Werkzeug mit festem Griff.
4. Lassen Sie das Werkzeug nicht laufen. Das
Werkzeug darf nur dann in Betrieb sein, wenn es
festgehalten wird.
5. Dieses Werkzeug ist nicht zum Nass-Schliff
geeignet. Verwenden Sie daher kein Wasser auf
der Werkstückoberfläche.
6. Beim Schleifbetrieb muss auf eine ausreichende
Belüftung des Arbeitsplatzes geachtet werden.
7. Einige Materialien enthalten Chemikalien, die
giftig sein können. Vermeiden Sie das Einatmen
von Staub und den Kontakt mit der Haut. Befolgen
Sie die Sicherheitshinweise des
Materialherstellers.
8. Bei manchen Produkten, Lackierungen und
Holzverarbeitungen kann der Benutzer beim
Schleifen Staub ausgesetzt werden, der
Gefahrstoffe enthält. Tragen Sie stets einen
ausreichenden Atemschutz.
9. Überprüfen Sie den Schleifteller vor der
Verwendung sorgfältig auf Risse oder sonstige
Beschädigungen. Risse oder Beschädigungen
bergen die Gefahr von Verletzungen.
BEWAHREN SIE DIESE
ANWEISUNGEN SORGFÄLTIG
AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann zu
schweren Personenschäden führen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
1. Schalter
2. Klettverschluss-Schleifpapier
3. Grundplatte
4. Staubbeutel
5. Rille
6. Vordere Kartonplatte
7. Vorderseite des
Papierstaubbeutels
8. Klauen
9. Oberkante
10. Aussparung
11. Führung
Modell BO4566
Schleiftellergröße 100 mm × 164 mm
Umläufe pro Minute (min-1) 14.000
Abmessungen (L x B x H) 197 mm x 100 mm x 137 mm
Nettogewicht 1,1 kg
Sicherheitsklasse /II

9
Bedienung des Schalters (Abb. 1)
ACHTUNG:
• Achten Sie vor dem Einstecken des Werkzeugs stets
darauf, dass dieses ausgeschaltet ist.
Drücken Sie zum Starten des Werkzeugs die Seite „I“ des
Schalters. Drücken Sie zum Stoppen des Werkzeugs die
Seite „O“ des Schalters.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie irgendwelche Arbeiten am
Werkzeug durchführen.
Anbringen und Abnehmen des
Schleifpapiers
HINWEIS:
Verwenden Sie bei diesem Schleifer Klettverschluss-
Schleifpapier von Makita.
Zum Anbringen des Schleifpapiers: (Abb. 2 und 3)
1. Drehen Sie das Werkzeug um, so dass der
Schleifteller oben liegt.
2. Richten Sie das Schleifpapier so aus, dass es an die
Form der Grundplatte angepasst ist. Richten Sie die
Löcher im Schleifpapier an den Löchern im
Schleifteller aus (da der Staub in diese Löcher
gesaugt wird, ist es wichtig, dass sie frei bleiben).
3. Drücken Sie das Schleifpapier fest gegen den
Schleifteller.
Abnehmen des Schleifpapiers:
1. Drehen Sie das Werkzeug um, so dass das
Schleifpapier oben liegt.
2. Fassen Sie eine Ecke des Schleifpapiers, und ziehen
Sie das Schleifpapier vom Schleifteller ab.
HINWEIS:
• Wenn das Schleifpapier noch in gutem Zustand ist,
bewahren Sie es für späteren Gebrauch auf.
Bei Schleifarbeiten an engen, schwer zugänglichen
Stellen (z. B. Fensterläden, Rollladen, Jalousien)
kegelförmiges Schleifpapier an beiden Enden des
Schleiftellers (unten und oben) anbringen. Zum Schleifen
der Enden von dünnem Material das Schleifpapier falten
und an der Seite des Schleiftellers anbringen, wie in den
Abbildungen gezeigt.
Staubbeutel (Zubehör) (Abb. 4)
Der Staubbeutel ermöglicht bei Schleifarbeiten sauberes
Arbeiten und einfaches Staubsammeln. Schieben Sie
zum Anbringen des Staubbeutels dessen Einlassstutzen
auf den Absaugstutzen des Werkzeugs. Die Öffnung des
Einlassstutzens des Staubbeutels muss direkt über dem
Vorsprung des Absaugstutzens liegen. Um beste
Ergebnisse zu erzielen, sollten Sie den Staubbeutel
entleeren, wenn er etwa halb voll ist, wobei durch leichtes
Abklopfen möglichst viel Staub gelöst werden sollte.
Anbringen des Papierstaubbeutels
(Zubehör) (Abb. 5)
Legen Sie den Papierstaubbeutel zum Montieren mit der
Vorderseite nach oben auf den Papierstaubbeutelhalter.
Führen Sie die vordere Kartonplatte des
Papierstaubbeutels in die Führungsrille des
Papierstaubbeutelhalters ein. Drücken Sie dann die
Oberkante der vorderen Kartonplatte in Pfeilrichtung, bis
sie in die Klauen einrastet. (Abb. 6)
Schieben Sie die Aussparung des Papierstaubbeutels auf
die Führungsrille des Papierstaubbeutelhalters. Bringen
Sie dann den Papierstaubbeutelhaltersatz am Werkzeug
an. (Abb. 7 und 8)
BETRIEB
Schleifbetrieb (Abb. 9)
ACHTUNG:
• Betreiben Sie das Werkzeug niemals ohne
Schleifpapier. Anderenfalls kann der Schleifteller
schwer beschädigt werden.
• Verwenden Sie das Werkzeug niemals mit Gewalt.
Übermäßiger Druck kann zu einer verminderten
Schleifleistung, Beschädigung des Schleifpapiers und
einer Verkürzung der Lebensdauer des Werkzeugs
führen.
Halten Sie das Werkzeug mit festem Griff. Schalten Sie
das Werkzeug ein und warten Sie, bis es die volle
Drehzahl erreicht hat. Setzen Sie dann das Werkzeug
vorsichtig auf die Werkstück-Oberfläche. Ein
Schwingschleifer wird normalerweise benutzt, um nur
jeweils eine kleine Materialmenge abzutragen. Da die
Qualität der Oberfläche wichtiger als die Menge des
abgetragenen Materials ist, sollten Sie das Werkzeug
nicht niederdrücken. Achten Sie stets darauf, dass die
Grundplatte flach auf dem Werkstück aufliegt.
WARTUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie Prüfungen oder
Wartungsarbeiten am Werkzeug durchführen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT des
Produkts zu gewährleisten, sollten Reparaturen,
Kohlebürsteninspektion und -ersatz sowie alle anderen
Wartungsarbeiten und Einstellungen nur durch von Makita
autorisierte Servicecenter durchgeführt und immer
Makita-Ersatzteile verwendet werden.
ZUBEHÖR
ACHTUNG:
• Die folgenden Zubehör- und Zusatzteile werden für das
in diesem Handbuch beschriebene Makita-Werkzeug
empfohlen. Die Verwendung anderer Zubehör- und
Zusatzteile kann zu Personenschäden führen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie bei einem
Makita-Servicecenter in Ihrer Nähe.
• Schleifpapier (ohne vorgestanzte Löcher)
• Papierstaubbeutel
• Papierstaubbeutelhalter
• Lochungsplatte
• Staubbeutel

10
ITALIANO
Spiegazione della vista generale
CARATTERISTICHE TECNICHE
Simboli END201-3
Il seguente elenco riporta i simboli utilizzati per questo
utensile. È importante comprenderne il significato prima di
utilizzare l'utensile.
............. Leggere il manuale di istruzioni.
............. ISOLAMENTO DOPPIO
Uso previsto ENE052-1
L'utensile è studiato per la carteggiatura di ampie superfici
in legno, plastica e metallo, nonché per le superfici
verniciate.
Alimentazione ENF002-1
L'utensile deve essere collegato a una presa di corrente
con la stessa tensione di quella indicata sulla targhetta e
può funzionare soltanto con corrente alternata monofase.
L'utensile è dotato di doppio isolamento in osservanza
alle norme europee, pertanto può essere usato anche con
prese di corrente sprovviste della messa a terra.
REGOLE DI SICUREZZA
SPECIFICHE GEB021-1
NON lasciare che la familiarità acquisita con il
prodotto in seguito all'uso ripetuto sia causa di
inosservanza delle regole di sicurezza della
levigatrice. Se questo utensile viene utilizzato in
modo improprio o errato, è possibile subire lesioni
personali gravi.
1. Se si eseguono operazioni in cui l'utensile può
toccare fili nascosti o il cavo di alimentazione,
impugnare l'utensile utilizzando i punti di presa
isolati. Il contatto con un filo percorso da corrente farà
sì che le parti metalliche esposte dell'utensile si
trovino anch'esse sotto tensione provocando scosse
elettriche all'operatore.
2. Utilizzare sempre occhiali di protezione o di
sicurezza. I comuni occhiali da vista o da sole
NON sono occhiali di sicurezza.
3. Tenere l'utensile in modo saldo.
4. Non lasciare l'utensile acceso. Azionare l'utensile
solo dopo averlo impugnato.
5. L'utensile non è impermeabile; evitare l'uso di
acqua sulla superficie del pezzo in lavorazione.
6. Garantire un'adeguata ventilazione dell'area di
lavoro durante le operazioni di carteggiatura.
7. Alcuni materiali contengono prodotti chimici che
possono essere tossici. Evitare l'inalazione della
polvere e il contatto con la pelle. Attenersi alle
istruzioni per la sicurezza del fornitore dei
materiali.
8. L'utilizzo del presente utensile per la carteggiatura
di alcuni prodotti, vernici o legno può esporre
l'utente a polveri contenenti sostenenti
pericolose. Utilizzare un dispositivo adeguato per
la protezione dell'apparato respiratorio.
9. Controllare che non vi siano crepe o rotture sul
cuscinetto prima dell'uso. Crepe o rotture
possono provocare lesioni personali.
CONSERVARE QUESTE
ISTRUZIONI.
AVVERTENZA:
L'USO IMPROPRIO o la mancata osservanza delle
norme di sicurezza contenute in questo manuale può
provocare lesioni personali gravi.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Prima di regolare o controllare le funzioni dell'utensile,
verificare sempre di averlo spento e scollegato
dall'alimentazione.
Azionamento dell'interruttore (Fig. 1)
ATTENZIONE:
• Prima di collegare l'utensile all'alimentazione elettrica,
verificare che sia spento.
Per accendere l'utensile, premere il lato "I"
dell'interruttore. Per spegnere l'utensile, premere il lato
"O" dell'interruttore.
1. Interruttore
2. Carta smerigliata con velcro
3. Base
4. Sacchetto per la polvere
5. Scanalatura
6. Cartone di fissaggio anteriore
7. Lato anteriore del sacchetto per la
polvere in carta
8. Pinze
9. Parte superiore
10. Tacca
11. Guida
Modello BO4566
Dimensioni del cuscinetto 100 mm × 164 mm
Orbite al minuto (min-1) 14.000
Dimensioni (L x P x A) 197 mm x 100 mm x 137 mm
Peso netto 1,1 kg
Classe di sicurezza /II

11
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l'utensile sia spento e
scollegato dalla presa di corrente prima di iniziare
qualsiasi operazione su di esso.
Installazione o rimozione della carta
abrasiva
NOTA:
Con questa levigatrice, utilizzare carta smerigliata Makita
con velcro.
Per applicare la carta smerigliata: (Fig. 2 e 3)
1. Capovolgere l'utensile in modo che il cuscinetto si
trovi in alto.
2. Posizionare la carta smerigliata adattandola alla forma
della base. Allineare i fori sulla carta smerigliata ai fori
sul cuscinetto (la polvere viene aspirata mediante
questi fori, pertanto è importante lasciarli aperti).
3. Premere la carta contro il cuscinetto.
Per rimuovere la carta smerigliata:
1. Capovolgere l'utensile in modo che la carta
smerigliata si trovi in alto.
2. Afferrare un angolo della carta smerigliata e staccarla
dal cuscinetto.
NOTA:
• Se la carta smerigliata è in buone condizioni, può
essere riutilizzata in futuro.
Durante le operazioni di carteggiatura in zone strette o
difficili da raggiungere (ad es. chiusure, superfici chiuse e
strette, prese d’aria), applicare i fogli abrasivi a forma di
cono alla fine del cuscinetto (parte inferiore e superiore).
Per carteggiare l’estremità di materiali sottili, piegare la
carta abrasiva e applicarla al lato del cuscinetto come
mostrato nelle immagini.
Sacchetto per la polvere (accessorio)
(Fig. 4)
L'uso del sacchetto per la polvere permette di mantenere
la pulizia durante la carteggiatura e di facilitare la raccolta
della polvere. Per applicare il sacchetto della polvere,
fissare l'entrata del sacchetto al beccuccio per la polvere
sull'utensile. Assicurarsi che il foro nell'entrata del
sacchetto si trovi appena sopra la sporgenza sul
beccuccio per la polvere. Per i migliori risultati, vuotare il
sacchetto della polvere quando è mezzo pieno,
colpendolo leggermente per rimuovere la maggior
quantità possibile di polvere.
Installazione del sacchetto per la polvere
in carta (accessorio) (Fig. 5)
Inserire il sacchetto per la polvere in carta sul relativo
supporto, con il lato anteriore rivolto verso l'alto. Inserire il
cartone di fissaggio anteriore del sacchetto per la polvere
in carta nella scanalatura del supporto del sacchetto,
quindi premere la parte superiore del cartone di fissaggio
anteriore nella direzione della freccia per agganciarlo alle
pinze. (Fig. 6)
Inserire la tacca del sacchetto per la polvere in carta nella
guida del supporto del sacchetto, quindi installare il
supporto del sacchetto per la polvere in carta sull'utensile.
(Fig. 7 e 8)
USO
Carteggiatura (Fig. 9)
ATTENZIONE:
• Non utilizzare mai l'utensile senza la carta abrasiva,
onde evitare gravi danni al cuscinetto.
• Non forzare mai l'utensile. Una pressione eccessiva
può diminuire l'efficienza di carteggiatura, danneggiare
la carta abrasiva e/o abbreviare la vita utile
dell'utensile.
Tenere l'utensile in modo saldo. Accendere l'utensile e
attendere che raggiunga la massima velocità.
Successivamente, posizionare l'utensile sulla superficie
del pezzo da lavorare. Una levigatrice orbitale viene in
genere utilizzata per rimuovere solo piccole quantità di
materiale per volta. Poiché la qualità della superficie è più
importante della quantità di materiale rimossa, non
premere eccessivamente l'utensile. Mantenere la base
sempre allineata al pezzo in lavorazione.
MANUTENZIONE
ATTENZIONE:
• Prima di effettuare controlli e operazioni di
manutenzione, verificare sempre che l'utensile sia
spento e scollegato.
Per mantenere la SICUREZZA e l'AFFIDABILITÀ del
prodotto, le riparazioni, il controllo della spazzola di
carbone, le sostituzioni e qualsiasi altra operazione di
manutenzione o regolazione devono essere eseguite da
un centro di assistenza Makita autorizzato usando
sempre ricambi Makita.
ACCESSORI
ATTENZIONE:
• Si raccomanda di usare questi accessori per l'utensile
Makita descritto in questo manuale. L'uso di qualsiasi
altro accessorio potrebbe provocare lesioni personali.
Utilizzare gli accessori esclusivamente per l'uso
dichiarato.
Per l'assistenza e ulteriori informazioni su tali accessori,
rivolgersi al centro di assistenza Makita più vicino.
• Carta abrasiva (senza fori praticati in anticipo)
• Sacchetto per la polvere in carta
• Supporto del sacchetto per la polvere
• Piastra perforata
• Sacchetto per la polvere

12
NEDERLANDS
Verklaring van algemene gegevens
TECHNISCHE GEGEVENS
Symbolen END201-3
Hieronder staan de symbolen die voor dit gereedschap
worden gebruikt. Zorg ervoor dat u weet wat ze
betekenen alvorens het gereedschap te gebruiken.
............. Lees de gebruiksaanwijzing.
............. DUBBEL GEÏSOLEERD
Gebruiksdoeleinden ENE052-1
Het gereedschap is bedoeld voor het schuren van grote
oppervlakken hout, kunststof en metaal, naast geverfde
oppervlakken.
Voeding ENF002-1
Het gereedschap mag uitsluitend worden aangesloten op
een voeding met dezelfde spanning als aangegeven op
het identificatieplaatje en werkt alleen op enkele-fase
wisselstroom. Het gereedschap is dubbel geïsoleerd
volgens de Europese norm en mag derhalve ook op een
niet-geaard stopcontact worden aangesloten.
SPECIFIEKE
VEILIGHEIDSVOORSCHRIFTEN
GEB021-1
Laat u NIET misleiden door een vals gevoel van
comfort en bekendheid met het gereedschap (na
veelvuldig gebruik) en neem alle
veiligheidsvoorschriften van de schuurmachine altijd
strikt in acht. Bij onveilig of verkeerd gebruik van het
gereedschap, bestaat de kans op ernstig persoonlijk
letsel.
1. Houd elektrisch gereedschap vast aan het
geïsoleerde oppervlak van de handgrepen
wanneer u werkt op plaatsen waar het
zaaggereedschap met verborgen bedrading of zijn
eigen snoer in aanraking kan komen. Door contact
met onder spanning staande draden, zullen de niet-
geïsoleerde metalen delen van het gereedschap
onder spanning komen te staan zodat de gebruiker
een elektrische schok kan krijgen.
2. Gebruik altijd een veiligheidsbril. Een gewone bril
of een zonnebril is GEEN veiligheidsbril.
3. Houd het gereedschap stevig vast.
4. Laat het gereedschap niet ingeschakeld liggen.
Bedien het gereedschap alleen wanneer u het
vasthoudt.
5. Dit gereedschap is niet waterdicht. Gebruik dus
geen water op het oppervlak van het werkstuk.
6. Zorg voor afdoende ventilatie van uw werkplek
wanneer u schuurwerkzaamheden uitvoert.
7. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem
voorzorgsmaatregelen tegen het inademen van
stof en contact met de huid. Volg de
veiligheidsinstructies van de leverancier van het
materiaal op.
8. Als dit gereedschap wordt gebruikt voor het
schuren van bepaalde producten, verflagen en
hout, kan de gebruiker worden blootgesteld aan
stof waarin gevaarlijke bestanddelen zitten.
Gebruik geschikte
ademhalingbeschermingsapparatuur.
9. Controleer vóór gebruik dat het schuurvlak niet is
gebarsten of kapot is. Als er barsten in zitten of
het oppervlak kapot is kan dit leiden tot
persoonlijk letsel.
BEWAAR DEZE INSTRUCTIES
WAARSCHUWING:
VERKEERD GEBRUIK of het niet volgen van de
veiligheidsinstructies in deze gebruiksaanwijzing kan
leiden tot ernstig persoonlijk letsel.
BESCHRIJVING VAN DE
FUNCTIES
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de stekker uit het stopcontact is getrokken alvorens
de functies van het gereedschap te controleren of af te
stellen.
1. Aan/uit-knop
2. Klittenbandschuurpapier
3. Zool
4. Stofzak
5. Groef
6. Bevestigingskarton aan de
voorkant
7. Voorkant van papieren stofzak
8. Klauwen
9. Bovenste deel
10. Inkepingen
11. Geleider
Model BO4566
Grootte van schuurvlak 100 mm × 164 mm
Aantal rondgangen per minuut (min-1) 14.000
Afmetingen (L x B x H) 197 mm x 100 mm x 137 mm
Netto gewicht 1,1 kg
Veiligheidsklasse /II

13
Aan/uit-schakelaar (zie afb. 1)
LET OP:
• Controleer voor u de stekker in het stopcontact steekt
altijd of de machine uitgeschakeld is.
Druk om de machine te starten op de zijde “I” van de
schakelaar. Druk om de machine te stoppen op de zijde
“O” van de schakelaar.
ONDERDELEN AANBRENGEN/
VERWIJDEREN
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de stekker uit het stopcontact is getrokken alvorens
enige werk aan het gereedschap uit te voeren.
Het schuurpapier aanbrengen en
verwijderen
OPMERKING:
Gebruik met deze schuurmachine alleen
klittenbandschuurpapier van Makita.
Het schuurpapier aanbrengen: (zie afb. 2 en 3)
1. Plaats het gereedschap ondersteboven zodat het
schuurvlak naar boven wijst.
2. Plaats het schuurpapier precies op de vorm van de
zool. Zorg ervoor dat de gaten in het schuurpapier
uitgelijnd zijn met de gaten in het schuurvlak (deze
gaten moeten open blijven omdat het stof hierin wordt
gezogen).
3. Druk het schuurpapier stevig op het schuurvlak.
Om het schuurpapier te verwijderen:
1. Plaats het gereedschap ondersteboven zodat het
schuurpapier naar boven wijst.
2. Pak een hoek van het schuurpapier beet en trek het
van het schuurvlak af.
OPMERKING:
• Als het schuurpapier nog goed is, kunt u het bewaren
om later nogmaals te gebruiken.
Wanneer u op krappe, moeilijk te bereiken plaatsen wilt
schuren (bijv. ventilatieroosters, jaloezielatten, enz.),
brengt u een driehoekig vel schuurpapier aan op de punt
van het schuurvlak (aan de boven- en onderkant). Om het
uiteinde van dunne materialen te schuren, vouwt u het
schuurpapier om en brengt u dit aan rond de zijkant van
de punt van het schuurvlak, zoals aangegeven in de
afbeelding.
Stofzak (los verkrijgbaar) (zie afb. 4)
Door de stofzak te gebruiken werkt u schoon en kan het
schuurstof eenvoudig worden opgeruimd. Om de stofzak
te bevestigen, plaatst u de inlaatmond van de stofzak over
de stofuitwerpmond van het gereedschap. Zorg ervoor dat
het gaatje in de inlaatmond van de stofzak net over het
uitsteeksels op de stofuitwerpmond valt. Voor de beste
resultaten leegt u de stofzak wanneer deze ongeveer
halfvol is. Tik bij het legen voorzichtig tegen de stofzak om
zo veel mogelijk stof eruit te verwijderen.
Een papieren stofzak (los verkrijgbaar)
aanbrengen (zie afb. 5)
Plaats de papieren stofzak op de papieren-stofzakhouder
met de voorkant omhoog. Steek het bevestigingskarton
aan de voorkant van de papieren stofzak in de gleuf van
de papieren-stofzakhouder. Duw vervolgens het bovenste
deel van het bevestigingskarton aan de voorkant van de
papieren stofzak in de richting van de pijl om dit aan de
klauwen vast te haken (zie afb. 6).
Steek inkepingen op de achterkant van de papieren
stofzak in de geleider van de papieren-stofzakhouder.
Bevestig tenslotte de papieren-stofzakhouder aan het
gereedschap (zie afb. 7 en 8).
BEDIENING
Schuren (zie afb. 9)
LET OP:
• Schakel het gereedschap nooit in zonder dat
schuurpapier is aangebracht. Hierdoor kan het
schuurvlak ernstig worden beschadigd.
• Dwing het gereedschap nooit. Door buitensporige druk
kan de efficiëntie van het schuren lager worden, het
schuurpapier beschadigd worden en/of de levensduur
van het gereedschap verkort worden.
Houd het gereedschap stevig vast. Schakel het
gereedschap in en wacht totdat het op volle snelheid
draait. Plaats daarna het gereedschap voorzichtig op het
oppervlak van het werkstuk. Een afwerkschuurmachine
wordt doorgaans gebruikt om slechts een kleine
hoeveelheid materiaal tegelijkertijd te verwijderen.
Aangezien de kwaliteit van het oppervlak belangrijker is
dan de hoeveelheid verwijderd materiaal, mag u geen
grote druk uitoefenen op het gereedschap. Houd de zool
te allen tijde vlak met het oppervlak van het werkstuk.
ONDERHOUD
LET OP:
• Zorg er altijd voor dat het gereedschap is
uitgeschakeld en de stekker uit het stopcontact is
getrokken, voordat u een inspectie of onderhoud
uitvoert.
Om de VEILIGHEID en BETROUWBAARHEID van het
gereedschap te handhaven, dienen alle reparaties,
controle en vervanging van de koolborstels, onderhoud en
afstellingen te worden uitgevoerd door een erkend
Makita-servicecentrum, en altijd met gebruikmaking van
originele Makita-vervangingsonderdelen.

14
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita-gereedschap dat in deze
gebruiksaanwijzing wordt beschreven. Het gebruik van
andere accessoires of hulpstukken kan gevaar voor
persoonlijk letsel opleveren. Gebruik de accessoires of
hulpstukken uitsluitend voor de aangegeven
gebruiksdoeleinden.
Mocht u meer informatie willen hebben over deze
accessoires, dan kunt u contact opnemen met uw
plaatselijke Makita-servicecentrum.
• Schuurpapier (zonder gaten)
• Papieren stofzak
• Papieren-stofzakhouder
• Gatenpons
• Stofzak

15
ESPAÑOL
Descripción y visión general
ESPECIFICACIONES
Símbolos END201-3
Se utilizan los siguientes símbolos para el equipo.
Asegúrese de que comprende su significado antes del
uso.
............. Lea el manual de instrucciones.
............. DOBLE AISLAMIENTO
Uso previsto ENE052-1
Esta herramienta está diseñada para lijar grandes
superficies de madera, materiales de plástico y metal,
además de superficies pintadas.
Alimentación ENF002-1
La herramienta debe conectarse solamente a una fuente
de alimentación de la misma tensión que la indicada en la
placa de características, y sólo puede funcionar con
corriente alterna monofásica. El sistema de doble
aislamiento de la herramienta cumple con las normas
europeas y puede, por lo tanto, usarse también en
tomacorrientes sin conductor de tierra.
NORMAS DE SEGURIDAD
ESPECÍFICAS GEB021-1
NO deje que la comodidad o la familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para la lijadora. Si utiliza esta herramienta
de forma no segura o incorrecta, puede sufrir graves
daños corporales.
1. Sujete las herramientas eléctricas por las
superficies de agarre aisladas al realizar una
operación en que la herramienta de corte pueda
entrar en contacto con cables ocultos o con su
propio cable. Si entra en contacto con un cable con
corriente, las piezas metálicas expuestas se cargarán
también de corriente y el operario puede recibir una
descarga.
2. Utilice siempre gafas de seguridad. Las gafas
normales o de sol NO son gafas de seguridad.
3. Sujete con fuerza la herramienta.
4. No deje la herramienta encendida. Póngala en
marcha solamente cuando la tenga en las manos.
5. Esta herramienta no es impermeable; por lo tanto,
no ponga agua en la superficie de la pieza de
trabajo.
6. Mantenga el área de trabajo bien ventilada cuando
realice operaciones de lijado.
7. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Procure evitar la
inhalación de polvo y el contacto con la piel. Siga
los datos de seguridad del proveedor del material.
8. Al utilizar esta herramienta para lijar determinados
productos, pinturas o maderas, el operario corre
el riesgo de inhalar residuos que contengan
sustancias peligrosas. Use las medidas
adecuadas para la protección respiratoria.
9. Asegúrese de que no haya grietas o roturas en la
almohadilla antes de su uso. Las grietas o las
roturas pueden provocar lesiones personales.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
El MAL USO o la no observancia de las normas de
seguridad expuestas en este manual de instrucciones
pueden ocasionar graves daños corporales.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de intentar realizar
cualquier tipo de ajuste o comprobación en ella.
Funcionamiento del interruptor (Fig. 1)
PRECAUCIÓN:
• Antes de enchufar la herramienta, asegúrese de que
está desconectada.
Para poner en marcha la herramienta, presione el lado “I”
del interruptor. Para detener la herramienta, presione el
lado “O” del interruptor.
1. Interruptor
2. Papel de lija de velcro
3. Base
4. Bolsa colectora de polvo
5. Canal de guía
6. Cartón de fijación frontal
7. Parte frontal de la bolsa colectora
de polvo
8. Ganchos
9. Parte superior
10. Muesca
11. Guía
Modelo BO4566
Tamaño de la almohadilla 100 mm × 164 mm
Órbitas por minuto (min-1) 14.000
Dimensiones (Largo x Ancho x Alto) 197 mm x 100 mm x 137 mm
Peso neto 1,1 kg
Clase de seguridad /II

16
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de intentar realizar
cualquier trabajo en ella.
Instalación o extracción del papel
abrasivo
NOTA:
Utilice papel de lija con cierre de cardillo con esta lijadora.
Para montar el papel de lija: (Fig. 2 y 3)
1. Dé la vuelta a la herramienta para que la almohadilla
esté en la parte superior.
2. Coloque el papel de lija de forma que se ajuste a la
forma de la base. Asegúrese de alinear los orificios
del papel de lija con los orificios de la almohadilla (el
polvo se aspirará por esos orificios; por lo tanto es
importante dejarlos abiertos.
3. Presione firmemente el papel sobre la almohadilla.
Para retirar el papel de lija:
1. Dé la vuelta a la herramienta para que el papel de lija
esté en la parte superior.
2. Sujete una esquina del papel de lija y tire de él para
retirarlo de la almohadilla.
NOTA:
• Si el papel de lija está en buen estado, guárdelo para
un uso futuro.
Cuando lije en superficies estrechas de difícil acceso (por
ejemplo, contraventanas, persianas o rejillas), monte los
papeles abrasivos en forma de cono al final de la
almohadilla (inferior y superior). Para lijar el extremo de
materiales finos, doble el papel abrasivo y móntelo en el
lateral de la almohadilla como se muestra en las figuras.
Bolsa colectora de polvo (accesorio)
(Fig. 4)
El uso de la bolsa colectora de polvo ayuda a mantener la
limpieza en las operaciones de lijado y facilita la
recolección del polvo. Para montar la bolsa colectora de
polvo, encaje el puerto de entrada de la bolsa en el
conducto de polvo de la herramienta. Asegúrese de que
el orificio del puerto de entrada de la bolsa esté justo
encima del saliente en forma de grano del conducto de
polvo. Para lograr los mejores resultados, vacíe la bolsa
colectora de polvo cuando esté medio llena, dando unos
ligeros golpes sobre ella para extraer tanto polvo como
sea posible.
Instalación de la bolsa colectora de polvo
(accesorio) (Fig. 5)
Coloque la bolsa colectora de papel sobre el soporte de
con su lado frontal mirando hacia arriba. Inserte el cartón
de fijación frontal de la bolsa colectora de polvo en la
ranura del soporte de la bolsa colectora de papel. A
continuación presione la parte superior del cartón de
fijación frontal en la dirección de la flecha para
engancharla en los ganchos. (Fig. 6)
Inserte la muesca de la bolsa colectora de polvo en la
guía del soporte de la bolsa colectora de papel. A
continuación, instale el conjunto de soporte de la bolsa de
papel en la herramienta. (Fig. 7 y 8)
MANEJO
Operación de lijado (Fig. 9)
PRECAUCIÓN:
• No utilice nunca la herramienta sin el papel abrasivo.
Podría dañar seriamente la almohadilla.
• No fuerce nunca la herramienta. Una presión excesiva
puede reducir la eficacia de la lijadora, dañar el papel
abrasivo y/o acortar la vida de la herramienta.
Sujete con fuerza la herramienta. Encienda la
herramienta y espere a que alcance la velocidad máxima.
A continuación, coloque suavemente la herramienta
sobre la superficie de la pieza de trabajo Una lijadora
orbital suele utilizarse para retirar solamente una
pequeña parte del material cada vez. Puesto que la
calidad de la superficie es más importante que la cantidad
de material retirado, no se apoye en la herramienta.
Mantenga la base nivelada con la pieza de trabajo en
todo momento.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de intentar realizar
cualquier trabajo de inspección o mantenimiento en
ella.
Para conservar la SEGURIDAD y la FIABILIDAD del
producto, los trabajos de reparación, la inspección y la
sustitución de las escobillas de carbón, así como otros
trabajos de mantenimiento y ajuste, deberán ser
realizados en centros de servicio autorizados de Makita,
utilizando siempre piezas de repuesto de Makita.
ACCESORIOS
PRECAUCIÓN:
• Se recomienda el uso de estos accesorios o
complementos con la herramienta Makita especificada
en este manual. El uso de otros accesorios o
complementos puede conllevar el riesgo de ocasionar
daños corporales. Utilice los accesorios o
complementos solamente para su fin establecido.
Si necesita cualquier ayuda para obtener más
información relativa a estos accesorios, pregunte al
centro de servicio Makita local.
• Papel abrasivo (sin orificios perforados previamente)
• Bolsa de papel colectora de polvo
• Soporte de la bolsa de papel colectora de polvo
• Placa perforadora
• Bolsa colectora de polvo

17
PORTUGUÊS
Descrição geral
ESPECIFICAÇÕES
Símbolos END201-3
Descrição dos símbolos utilizados no equipamento.
Certifique-se de que compreende o seu significado antes
da utilização da ferramenta.
............. Leia o manual de instruções.
............. ISOLAMENTO DUPLO
Utilização prevista ENE052-1
A ferramenta destina-se a lixar grandes superfícies em
madeira, plástico e metal, bem como superfícies
pintadas.
Fonte de alimentação ENF002-1
A ferramenta apenas deve ser ligada a uma fonte de
alimentação da mesma tensão que a indicada na chapa
de especificações e apenas pode funcionar com uma
alimentação de CA monofásica. As ferramentas possuem
isolamento duplo, de acordo com as Normas Europeias, e
podem, assim, ser igualmente ligadas a tomadas sem fio
de terra.
REGRAS DE SEGURANÇA
ESPECÍFICAS GEB021-1
NÃO deixe que o progressivo à vontade com o
produto (resultante de uma utilização frequente) o
faça esquecer o estrito cumprimento das regras de
segurança de utilização da lixadeira. Se utilizar a
ferramenta incorrectamente ou não respeitar as
regras de segurança, poderá ferir-se gravemente.
1. Quando executar operações em que os
acessórios de corte possam entrar em contacto
com fios eléctricos ocultos ou com o seu próprio
cabo eléctrico, tenha o cuidado de tocar apenas
nas superfícies isoladas desses acessórios. O
contacto com um fio eléctrico ligado à corrente pode
electrificar as peças de metal da ferramenta e
provocar um choque.
2. Use sempre óculos de protecção. Os óculos
normais ou os óculos de sol NÃO são óculos de
segurança.
3. Segure bem na ferramenta.
4. Não abandone a ferramenta a funcionar. Ponha-a a
funcionar apenas quando estiver a segurá-la.
5. Esta ferramenta não é à prova de água, pelo que
não deverá utilizar água na superfície da peça de
trabalho.
6. Areje adequadamente a sua área de trabalho
quando estiver a utilizar a lixadeira.
7. Alguns materiais contêm químicos que podem ser
tóxicos. Tenha cuidado para evitar a inalação e o
contacto da pele com o pó produzido. Obedeça às
instruções de segurança do fornecedor do
material.
8. A utilização desta ferramenta para lixar
determinados produtos, tintas e madeira poderá
expor o utilizador a pó com substâncias
perigosas. Utilize uma protecção respiratória
adequada.
9. Certifique-se de que não existem fissuras ou
danos na base da ferramenta antes de a utilizar.
As fissuras ou danos podem provocar ferimentos.
GUARDE ESTAS INSTRUÇÕES.
AVISO:
A UTILIZAÇÃO INCORRECTA ou o não cumprimento
das regras de segurança fornecidas neste manual de
instruções podem provocar ferimentos graves.
DESCRIÇÃO DO
FUNCIONAMENTO
PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está
desligada no interruptor e da tomada antes de
proceder a ajustes ou realizar testes na mesma.
Utilização do interruptor (Fig. 1)
PRECAUÇÃO:
• Antes de inserir a ficha da ferramenta na tomada,
nunca se esqueça de verificar se a ferramenta está
desligada.
Para ligar a ferramenta, carregue no lado “I” do
interruptor. Para desligar a ferramenta, carregue no lado
“O” do interruptor.
1. Interruptor
2. Lixa de velcro
3. Base
4. Saco de pó
5. Encaixe
6. Cartão de fixação frontal
7. Lado da frente do saco de pó de
papel
8. Grampos
9. Parte superior
10. Entalhe
11. Guia
Modelo BO4566
Tamanho da base 100 mm × 164 mm
Rotações por minuto (mín-1) 14.000
Dimensões (C x L x A) 197 mm x 100 mm x 137 mm
Peso líquido 1,1 kg
Classe de segurança /II

18
MONTAGEM
PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está
desligada no interruptor e da tomada antes de efectuar
qualquer trabalho na mesma.
Inserir ou retirar o papel de lixa
NOTA:
Utilize a lixa de fixação por gancho da Makita com esta
lixadeira.
Para colocar a lixa: (Fig. 2 e 3)
1. Vire a ferramenta ao contrário, para que a base fique
virada para cima.
2. Posicione a lixa, alinhando-a com a forma da base.
Certifique-se de que alinha os orifícios na lixa com os
orifícios na base (o pó será aspirado através destes
orifícios, pelo que é importante deixá-los abertos).
3. Pressione a lixa com firmeza contra a base.
Para retirar a lixa:
1. Vire a ferramenta ao contrário, para que a lixa fique
virada para cima.
2. Segurando num dos cantos da lixa, puxe-a da base.
NOTA:
• Se a lixa estiver em boas condições, guarde-a para
utilização posterior.
Ao lixar em áreas estreitas e de difícil acesso (por
exemplo, estores, persianas ou venezianas), fixe os
papéis de lixa em forma de cone nas extremidades
inferior e superior da base. Para lixar a extremidade de
materiais finos, dobre o papel de lixa e fixe-o na parte
lateral da base, tal como indicado nas figuras.
Saco de pó (acessório) (Fig. 4)
A utilização do saco de pó torna as operações de lixar
mais limpas e facilita a recolha do pó. Para colocar o saco
de pó, encaixe a entrada do saco no tubo do pó da
ferramenta. Certifique-se de que o orifício na entrada do
saco fica imediatamente por cima da saliência
arredondada do tubo do pó. Para obter os melhores
resultados, esvazie o saco de pó quando este ficar
aproximadamente meio cheio, batendo levemente no
mesmo para retirar tanto pó quanto possível.
Inserir o saco de pó de papel (acessório)
(Fig. 5)
Coloque o saco de pó de papel no respectivo suporte
com o lado da frente virado para cima. Insira o cartão de
fixação frontal do saco de pó de papel no encaixe do
suporte do saco. Em seguida, pressione a parte superior
do cartão de fixação frontal na direcção das setas para o
fixar nos ganchos. (Fig. 6)
Insira o entalhe do saco de pó de papel na guia do
suporte do saco. Em seguida, instale o conjunto do
suporte do saco de pó de papel na ferramenta.
(Fig. 7 e 8)
FUNCIONAMENTO
Operação de lixar (Fig. 9)
PRECAUÇÃO:
• Nunca utilize a ferramenta sem o papel de lixa. Caso
contrário, poderá provocar danos graves na base.
• Nunca force a ferramenta. Uma pressão excessiva
poderá diminuir a eficácia da operação de lixar,
danificar o papel de lixa e/ou reduzir a vida útil da
ferramenta.
Segure bem na ferramenta. Ligue a ferramenta e aguarde
até que esta atinja a velocidade máxima. Em seguida,
coloque suavemente a ferramenta na superfície da peça
de trabalho. Uma lixadeira é geralmente utilizada para
retirar apenas uma pequena quantidade de material de
cada vez. Uma vez que a qualidade da superfície é mais
importante do que a quantidade de material retirado, não
exerça pressão sobre a ferramenta. Mantenha a base
sempre ao mesmo nível da peça de trabalho.
MANUTENÇÃO
PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está
desligada no interruptor e da tomada antes de
inspeccionar ou fazer a manutenção da ferramenta.
Para manter os níveis de SEGURANÇA e FIABILIDADE,
as reparações, inspecção e substituição das escovas de
carvão e outras operações de manutenção ou ajuste
devem ser executadas por centros de assistência Makita
autorizados e, no caso de substituição de peças, estas
devem ser igualmente peças originais Makita.
ACESSÓRIOS
PRECAUÇÃO:
• Os seguintes acessórios ou extensões são os
recomendados para utilizar com a ferramenta Makita
especificada neste manual. A utilização de outros
acessórios ou extensões pode provocar ferimentos.
Utilize cada acessório ou extensão apenas para o fim
indicado.
Se precisar de informações adicionais relativas aos
acessórios, contacte o centro local de assistência Makita.
• Papel de lixa (sem orifícios pré-perfurados)
• Saco de pó de papel
• Suporte do saco de pó de papel
• Placa perfuradora
• Saco de pó

19
DANSK
Forklaring til generel oversigt
SPECIFIKATIONER
Symboler END201-3
Følgende viser de symboler, der benyttes til udstyret. Vær
sikker på, at De forstår deres betydning, før De bruger
værktøjet.
............. Læs brugsanvisningen.
............. DOBBELT ISOLERET
Tilsigtet anvendelse ENE052-1
Værktøjet er beregnet til sandslibning af større overflader
af træ-, plastik- og metalmaterialer samt malede
overflader.
Strømforsyning ENF002-1
Værktøjet bør kun sluttes til en strømforsyning med den
spænding, der er angivet på navnepladen, og det kan kun
benyttes med enkeltfaset vekselstrøm. Det er dobbelt
isoleret i overensstemmelse med europæisk standard og
kan derfor også sluttes til stikkontakter uden
jordforbindelse.
SPECIFIKKE
SIKKERHEDSREGLER GEB021-1
LAD IKKE tryghed eller kendskab til produktet (på
grund af gentagen brug) betyde, at De ikke strengt
overholder sikkerhedsreglerne for sandsliberen. Hvis
værktøjet anvendes på usikker eller forkert vis, kan
De komme alvorligt til skade.
1. Hold maskiner i de isolerede gribeflader, når De
udfører arbejde, hvor skæreværktøjet kan komme
i kontakt med skjulte ledninger eller værktøjets
egen ledning. Ved kontakt med en strømførende
ledning bliver udsatte metaldele på værktøjet
strømførende, hvorved operatøren kan få elektrisk
stød.
2. Anvend altid beskyttelsesbriller eller
sikkerhedsbriller. Almindelige briller eller
solbriller er IKKE beskyttelsesbriller.
3. Hold godt fast i værktøjet.
4. Gå ikke fra værktøjet, mens det kører. Betjen kun
værktøjet ved at holde det i hænderne.
5. Værktøjet er ikke vandtæt, så undlad at anvende
vand på overfladen af arbejdsemnet.
6. Sørg for tilstrækkelig ventilation af
arbejdsområdet, når De udfører sandslibning.
7. Nogle materialer indeholder kemikalier, som kan
være giftige. Undgå at indånde støv eller at få det
på huden. Følg sikkerhedsinstruktionerne fra
leverandøren af materialerne.
8. Ved brug af værktøjet til sandslibning af visse
produkter, malinger og træ kan brugeren blive
udsat for støv, der indeholder farlige stoffer. Bær
passende åndedrætsbeskyttelse.
9. Sørg for, at der ikke er revner eller brud i måtten
før brugen. Revner eller brud kan forårsage
personskade.
GEM DISSE INSTRUKTIONER.
ADVARSEL:
MISBRUG eller manglende overholdelse af
sikkerhedsreglerne i denne brugsanvisning kan
medføre alvorlig personskade.
FUNKTIONSBESKRIVELSE
FORSIGTIG:
• Sørg altid for, at værktøjet er slukket, og at stikket er
taget ud af stikkontakten, før De justerer værktøjet eller
kontrollerer dets funktion.
Betjening af kontakt (Fig. 1)
FORSIGTIG:
• Kontroller altid, at der er slukket for værktøjet, før det
sluttes til stikkontakten.
Tryk på “I”-siden af kontakten for at starte værktøjet. Tryk
på “O”-siden af kontakten for at stoppe værktøjet.
MONTERING
FORSIGTIG:
• Sørg altid for, at værktøjet er slukket og taget ud af
stikkontakten, før De udfører nogen form for arbejde på
værktøjet.
1. Afbryder
2. Velcro-sandpapir
3. Basis
4. Støvpose
5. Rille
6. Pap til fastgøring foran
7. Forside af papirstøvpose
8. Kloer
9. Øverste del
10. Indsnit
11. Styr
Model BO4566
Måttestørrelse 100 mm × 164 mm
Omdrejninger pr. minut (min-1) 14.000
Størrelse (L x B x H) 197 mm x 100 mm x 137 mm
Nettovægt 1,1 kg
Sikkerhedsklasse /II

20
Montering og afmontering af slibepapiret
BEMÆRK:
Anvend Makita-sandpapir med kroge og løkker til denne
sandsliber.
Sådan fastgør du sandpapiret: (Fig. 2 og 3)
1. Placer værktøjet med bunden i vejret, så måtten
vender opad.
2. Placer sandpapiret, så det passer med formen af
basen. Sørg for at justere hullerne i sandpapiret med
hullerne i måtten (støvet suges ind i disse huller, og
det er derfor vigtigt, at de er åbne).
3. Tryk papiret fast ned over måtten.
Sådan fjernes sandpapiret:
1. Placer værktøjet med bunden i vejret, så sandpapiret
vender opad.
2. Tag fat i et hjørne af sandpapiret, og træk det af
måtten.
BEMÆRK:
• Gem sandpapiret til senere brug, hvis det er i god
stand.
Når du sliber på snævre, svært tilgængelige steder (fx
skodder, persienner, jalousilameller), skal du fastgøre det
kegleformede slibepapir ude i enden af pudsesålen
(overside og underside). For at kunne slibe kanten på
tynde materialer skal du folde slibepapiret, og fastgøre det
på siden af pudsesålen som vist på figurerne.
Støvpose (tilbehør) (Fig. 4)
Med støvposen kan sandslibning foregå under rene
forhold, og det er nemt at opsamle støv. Monter
støvposen ved at placere posens indgangsport over
støvstudsen på værktøjet. Sørg for, at hullet i posens
indgangsport sidder lige over det lille fremspring på
støvstudsen. De opnår de bedste resultater ved at tømme
støvposen, når den er cirka halvt fuld. Puf let til den for at
fjerne så meget støv som muligt.
Montering af papirstøvpose (tilbehør)
(Fig. 5)
Placer papirstøvposen på papirstøvposeholderen med
forsiden opad. Sæt det forreste stykke pap til fastgøring
på papirstøvposen ind i rillen på papirstøvposeholderen.
Tryk derefter den øverste del af pappet til fastgøring i
pilens retning for at montere det på krogene. (Fig. 6)
Indsæt indsnittet på papirstøvposen i styret på
papirstøvposeholderen. Fastgør derefter holdersættet til
papirstøvposen på værktøjet. (Fig. 7 og 8)
BETJENING
Betjening ved sandslibning (Fig. 9)
FORSIGTIG:
• Anvend aldrig værktøjet uden slibepapir. Måtten kan
blive alvorligt beskadiget.
• Brug aldrig magt på værktøjet. Hvis der trykkes for
hårdt, kan det reducere sandsliberens effektivitet,
beskadige slibepapiret og/eller forkorte værktøjets
levetid.
Hold godt fast i værktøjet. Tænd for værktøjet, og vent, til
det når fuld hastighed. Tryk derefter forsigtigt værktøjet
mod overfladen af arbejdsemnet. En sandsliber benyttes
som regel kun til at fjerne en lille mængde materiale ad
gangen. Da overfladens kvalitet er vigtigere end
mængden af fjernet materiale må De ikke trykke nedad på
værktøjet. Sørg for, at basen til enhver tid flugter med
arbejdsemnet.
VEDLIGEHOLDELSE
FORSIGTIG:
• Sørg altid for, at værktøjet er slukket, og at stikket er
taget ud, før De forsøger at udføre inspektion eller
vedligeholdelse.
For at holde produktet SIKKERT og PÅLIDELIGT skal
reparationer, kontrol og udskiftning af kulbørsterne samt
al anden vedligeholdelse eller justering udføres af
autoriserede Makita-servicecentre, der altid benytter
Makita-reservedele.
TILBEHØR
FORSIGTIG:
• Dette tilbehør eller ekstraudstyr anbefales til brug med
det Makita-værktøj, som er beskrevet i denne
brugsanvisning. Brug af andet tilbehør eller
ekstraudstyr kan forårsage personskade. Brug kun
tilbehør eller ekstraudstyr til det formål, det er beregnet
til.
Henvend Dem til Deres lokale Makita-servicecenter, hvis
De har brug for hjælp eller yderligere oplysninger
vedrørende tilbehøret.
• Slibepapir (uden forud-standsede huller)
• Papirstøvpose
• Papirstøvposeholder
• Hulplade
• Støvpose
