Makita 5007NB User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Circular Saw
Scie Circulaire
Sierra Circular
5007NB
001306

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model 5007NB
Blade diameter 185 mm (7-1/4")
at 90° 60 mm (2-3/8")
Max. cutting depth at 45° 46 mm (1-3/4")
No load speed (RPM) 5,800/min.
Overall length 295 mm (11-5/8")
Net weight 4.9 kg (10.9 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
USA002-2
GENERAL SAFETY RULES
(For All Tools)
WARNING! Read and understand all instructions.
Failure to follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS.
Work Area
1. Keep your work area clean and well lit.
Cluttered benches and dark areas invite
accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug ( one blade is wider than the
other.) This plug will fit in a polarized outlet
only one way. If the plug does not fit fully in
the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install a
polarized outlet. Do not change the plug in any
way. Double insulation eliminates the need for
the three wire grounded power cord and grounded
power supply system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of
electric shock.
8. When operating a power tool outside, use an
outdoor extension cord marked "W-A" or "W".
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use tool while tired or under the
influence of drugs, alcohol, or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair,
clothing, and gloves away from moving parts.
Loose clothes, jewelry, or long hair can be caught
in moving parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your
finger on the switch or plugging in tools that have
the switch on invites accidents.
12. Remove adjusting keys or wrenches before
turning the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. Proper footing and balance
enables better control of the tool in unexpected
situations.
14. Use safety equipment. Always wear eye
protection. Dust mask, non-skid safety shoes,
hard hat, or hearing protection must be used for
appropriate conditions. Ordinary eye or sun
glasses are NOT eye protection.

3
Tool Use and Care
15. Use clamps or other practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body is
unstable and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such
preventive safety measures reduce the risk of
starting the tool accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other
condition that may affect the tool’s operation.
If damaged, have the tool serviced before
using. Many accidents are caused by poorly
maintained tools.
22.
Use only accessories that are recommended
by the manufacturer for your model.
Accessories that may be suitable for one tool, may
become hazardous when used on another tool.
Service
23. Tool service must be performed only by
qualified repair personnel. Service or
maintenance performed by unqualified personnel
could result in a risk of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of
unauthorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An
undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. Table 1
shows the correct size to use depending on cord
length and nameplate ampere rating. If in doubt, use
the next heavier gage. The smaller the gage number,
the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173
USB008-5
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to circular saw safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious
personal injury.
1.
DANGER! Keep hands away from cutting area
and blade. Keep your second hand on auxiliary
handle, or motor housing.
If both hands are
holding the saw, they cannot be cut by the blade.
Keep your body positioned to either side of the
saw blade, but not in line with the saw blade.
KICKBACK could cause the saw to jump
backwards. (See "Causes and Operator
Prevention of Kickback")
Do not reach underneath the work. The guard
can not protect you from the blade below the work.
Do not attempt to remove cut material when blade
is moving.
CAUTION: Blades coast after turn off. Wait until
blade stops before grasping cut material.
2. Check lower guard for proper closing before
each use. Do not operate saw if lower guard
does not move freely and close instantly.
Never clamp or tie the lower guard into the
open position. If saw is accidentally dropped,
lower guard may be bent. Raise the lower guard
with the Retracting Lever and make sure it moves
freely and does not touch the blade or any other
part, in all angles and depths of cut.

4
To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check
to see that Retracting Lever does not touch tool
housing. Leaving blade exposed is VERY
DANGEROUS and can lead to serious personal
injury.
3. Check the operation and condition of the
lower guard spring. If the guard and the spring
are not operating properly, they must be
serviced before use. Lower guard may operate
sluggishly due to damaged parts, gummy deposits,
or a buildup of debris.
4. Lower guard should be retracted manually
only for special cuts such as "Pocket Cuts"
and "Compound Cuts." Raise lower guard by
Retracting Lever. As soon as blade enters the
material, lower guard must be released. For all
other sawing, the lower guard should operate
automatically.
5.
Always observe that the lower guard is
covering the blade before placing saw down on
bench or floor.
An unprotected, coasting blade will
cause the saw to walk backwards, cutting whatever
is in its path. Be aware of the time it takes for the
blade to stop after switch is released.

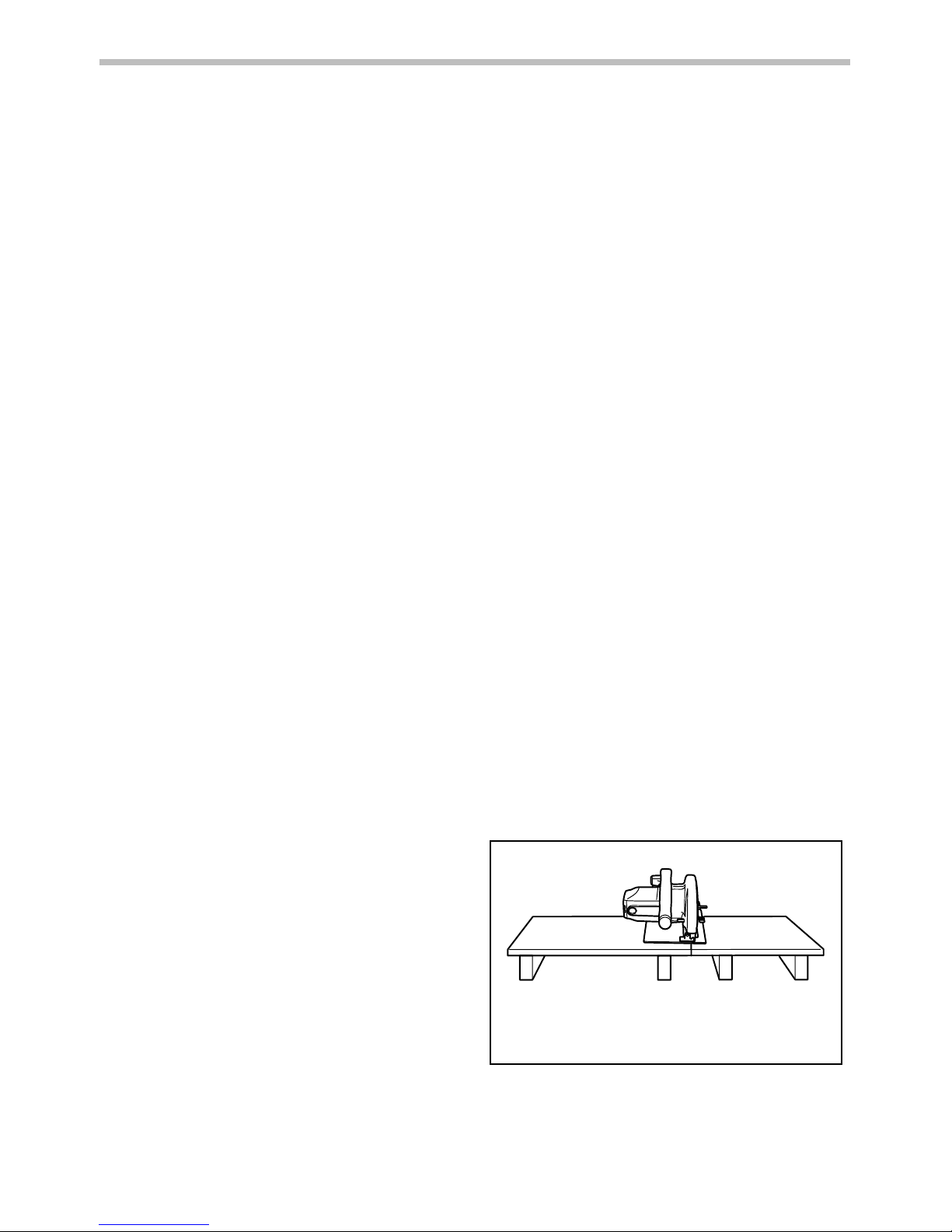

6. NEVER hold piece being cut in your hands or
across your leg. It is important to support the
work properly to minimize body exposure, blade
binding, or loss of control.
7. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
8. When ripping always use a rip fence or
straight edge guide. This improves the accuracy
of cut and reduces the chance for blade binding.
9. Always use blades with correct size and shape
(diamond versus round) of arbour holes.
Blades that do not match the mounting hardware
of the saw will run eccentrically, causing loss of
control.
10. Never use damaged or incorrect blade
washers or bolts. The blade washers and bolt
were specially designed for your saw, for optimum
performance and safety of operation.
11. Causes and Operator Prevention of Kickback:
Kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator.
When the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator.
If the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade
to climb out of the kerf and jump back toward
operator.
Kickback is the result of tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below:
Maintain a firm grip with both hands on the saw
and position your body and arm to allow you to
resist KICKBACK forces. KICKBACK forces can
be controlled by the operator, if proper precautions
are taken.
When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the
blade comes to a complete stop. Never attempt
to remove the saw from the work or pull the
saw backward while the blade is in motion or
kickback may occur. Investigate and take
corrective actions to eliminate the cause of blade
binding.
When restarting a saw in the workpiece, center
the saw blade in the kerf and check that saw
teeth are not engaged into the material. If saw
blade is binding, it may walk up or KICKBACK from
the workpiece as the saw is restarted.
Support large panels to minimize the risk of
blade pinching and KICKBACK. Large panels
tend to sag under their own weight. Supports must
be placed under the panel on both sides, near the
line of cut and near the edge of the panel as shown
in Fig. 1.
To minimize the risk of blade pinching and kickback.
When cutting operation requires the resting of the
saw on the workpiece, the saw should be rested on
the larger portion and the smaller piece cut off.
Fig.1
To avoid kickback, do support
board or panel near the cut.
000153

5
Do not support board or
panel away from the cut.
Fig.2
000155
Do not use dull or damaged blade. Unsharpened
or improperly set blades produce narrow kerf
causing excessive friction, blade binding and
KICKBACK. Keep blade sharp and clean. Gum and
wood pitch hardened on blades slows saw and
increases potential for kickback. Keep blade clean
by first removing it from tool, then cleaning it with
gum and pitch remover, hot water or kerosene.
Never use gasoline.
Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
Use extra caution when making a "Pocket Cut"
into existing walls or other blind areas. The
protruding blade may cut objects that can cause
KICKBACK. For pocket cuts, retract lower guard
using Retracting Lever.
ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the
saw. If kickback occurs, the saw could easily jump
backwards over your hand, leading to serious
personal injury.
Fig. 3
000144
Never force the saw. Forcing the saw can
cause uneven cuts, loss of accuracy, and
possible kickback. Push the saw forward at a
speed so that the blade cuts without slowing.
12. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Adjust speed of cut to maintain smooth
advancement of tool without decrease in blade
speed.
13. Adjustments. Before cutting be sure depth
and bevel adjustments are tight.
14. Avoid Cutting Nails. Inspect for and remove all
nails from lumber before cutting.
15. When operating the saw, keep the cord away
from the cutting area and position it so that it
will not be caught on the workpiece during the
cutting operation. The tool is provided with a
front grip and rear handle for two hand
operation. Operate with proper hand support,
proper workpiece support, and supply cord
routing away from the work area.
WARNING: It is important to support the
workpiece properly and to hold the saw firmly
to prevent loss of control which could cause
personal injury. Fig. 4 illustrates typical hand
support of the saw.
Fig.4
A typical illustration of proper hand support,
workpiece support, and supply cord routing
(if applicable).
000158

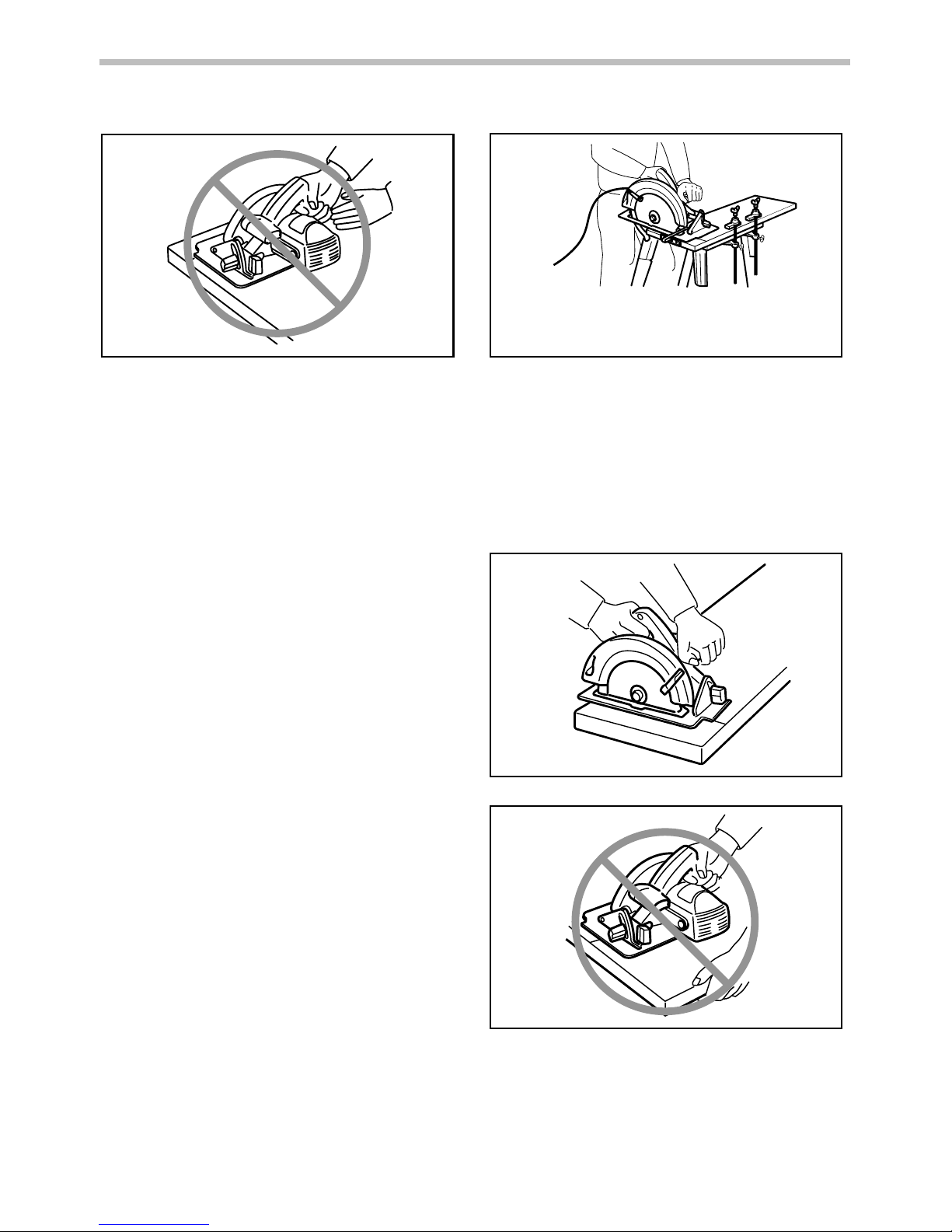

16. Place the wider portion of the saw base on
that part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made. As examples, Fig. 5
illustrates the RIGHT way to cut off the end of
a board, and Fig. 6 the WRONG way. If the
workpiece is short or small, clamp it down. DO
NOT TRY TO HOLD SHORT PIECES BY HAND!

6
Fig. 5
000148
Fig. 6
000151
17. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
000152
18. WARNING: Blade coasts to stop after switch is
released. Contact with coasting blade can
cause serious injury. Before setting the tool
down after completing a cut, be sure that the
lower (telescoping) guard has closed and the
blade has come to a complete stop.
19. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD291-2
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･alternating or direct current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

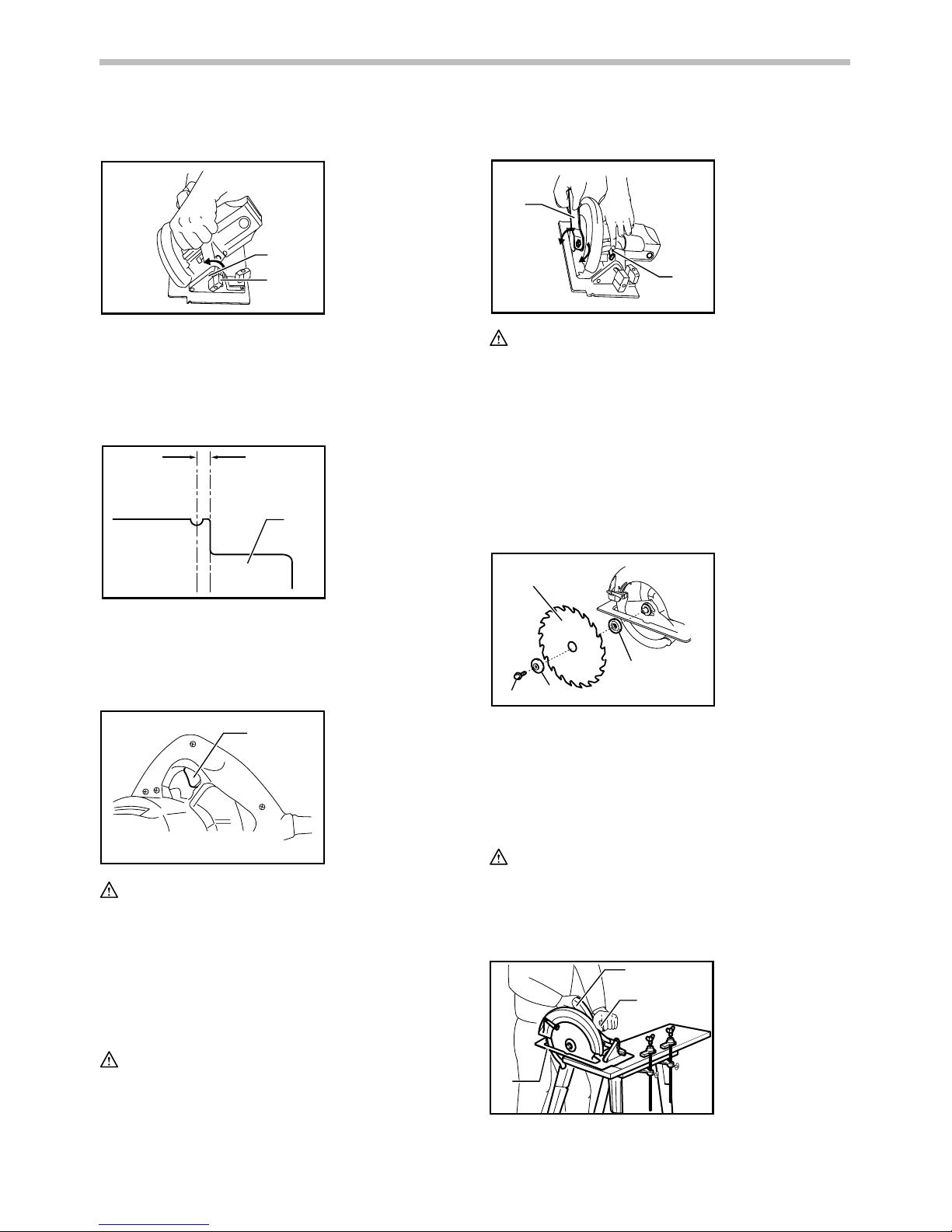

Adjusting depth of cut
1
2
001339
CAUTION:
• After adjusting the depth of cut, always tighten the
lever securely.
Loosen the lever on the depth guide and move the base
up or down. At the desired depth of cut, secure the base
by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
1. Depth guide
2. Lever

7
Bevel cutting
1
2
001357
Loosen the clamping screw on the bevel scale plate on
the front of the base. Set for the desired angle (0° - 45°)
by tilting accordingly, then tighten the clamping screw
securely.
Sighting
1
BA
001374
For straight cuts, align the A position on the front of the
base with your cutting line. For 45° bevel cuts, align the B
position with it.
Switch action
1
001396
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Removing or installing saw blade
1
2
001417
CAUTION:
• Be sure the blade is installed with teeth pointing up
at the front of the tool.
• Use only the Makita wrench to install or remove the blade.
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt counterclockwise. Then remove the hex bolt,
outer flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
CLOCKWISE SECURELY.
4
1
3
2
001434
When changing blade, make sure to also clean upper
and lower blade guards of accumulated sawdust. Such
efforts do not, however, replace the need to check lower
guard operation before each use.
OPERATION
CAUTION:
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
1
2
3
001460
1. Rear handle
2. Front grip
3. Base
1. Saw blade
2. Hex bolt
3. Outer flange
4. Inner flange
1. Wrench
2. Shaft lock
1. Switch trigger
1. Base
1. Bevel scale plate
2. Clamping screw

8
Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding saw, they cannot be cut by the
blade. Set the base on the workpiece to be cut without
the blade making any contact. Then turn the tool on and
wait until the blade attains full speed. Now simply move
the tool forward over the workpiece surface, keeping it
flat and advancing smoothly until the sawing is
completed.
To get clean cuts, keep your sawing line straight and your
speed of advance uniform. If the cut fails to properly
follow your intended cut line, do not attempt to turn or
force the tool back to the cut line. Doing so may bind the
blade and lead to dangerous kickback and possible
serious injury. Release switch, wait for blade to stop and
then withdraw tool. Realign tool on new cut line, and start
cut again. Attempt to avoid positioning which exposes
operator to chips and wood dust being ejected from saw.
Use eye protection to help avoid injury.
Rip fence (Guide rule) (optional accessory)
1
001480
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly against
the side of the workpiece and secure it in position with
the screw on the front of the base. It also makes repeated
cuts of uniform width possible.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.

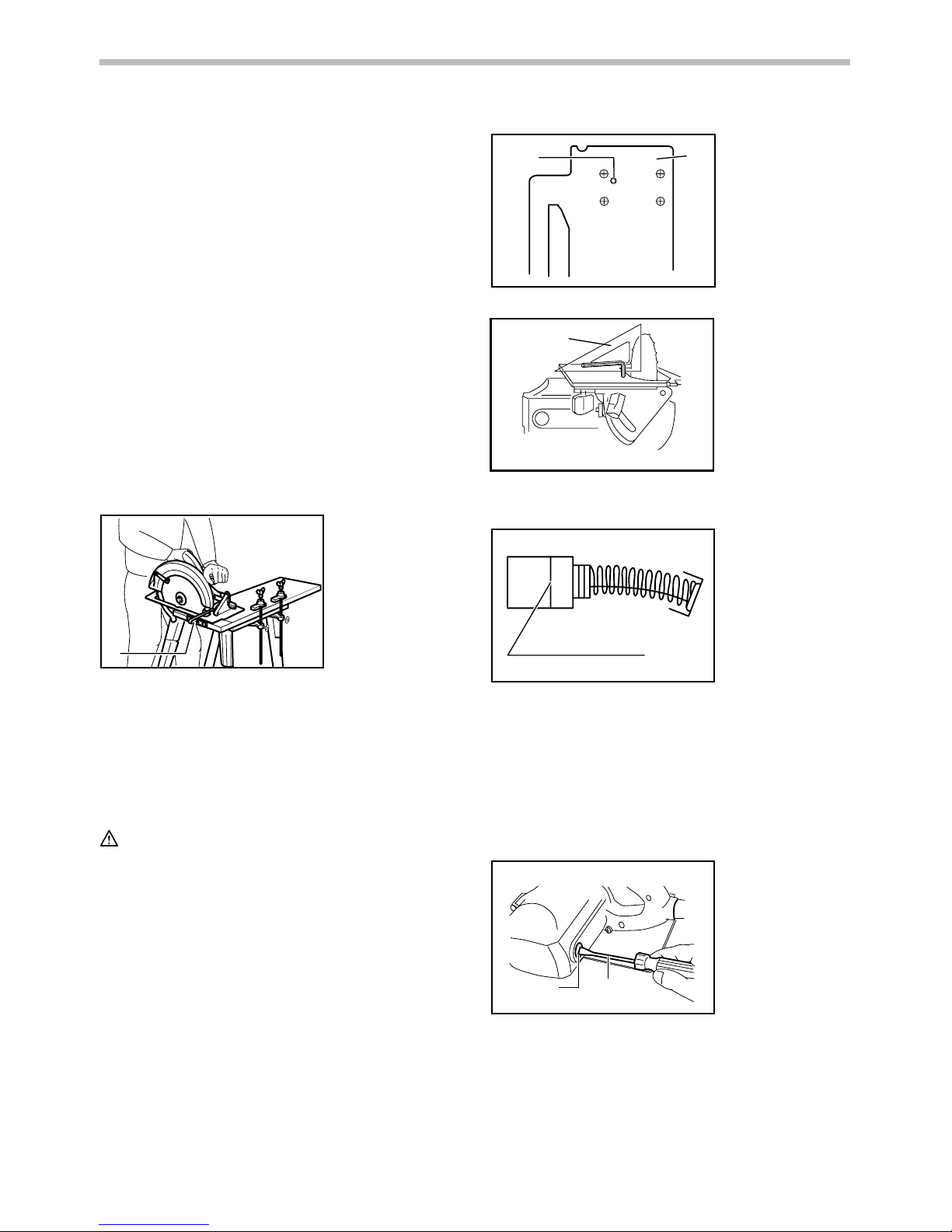

Adjusting for accuracy of 90° cut (vertical cut)
This adjustment has been made at the factory. But if it is
off, adjust the adjusting screw with a hex wrench while
squaring the blade with the base using a triangular rule,
try square, etc.
12
001496
1
001505
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
2
1
001515
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
1. Brush holder
cap
2. Screwdriver
1. Limit mark
1. Triangular rule
1. Adjusting screw
2. Base
1. Rip fence (Guide
rule)

9
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Steel & Carbide-tipped saw blades
Combination General purpose blade for fast and smooth rip,
crosscuts and miters.
Pressure treated/
Wet lumber
Designed for fast cutting of pressure treated and
wet lumber.
Fine cross cuts For sand-free cuts cleanly against the grain.
006549
• Rip fence (Guide rule)
• Wrench 13
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

10
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle 5007NB
Diamètre de la lame 185 mm (7-1/4")
à 90° 60 mm (2-3/8")
Profondeur de coupe max. à 45° 46 mm (1-3/4")
Vitesse à vide (T/MIN) 5 800 /min.
Longueur totale 295 mm (11-5/8")
Poids net 4,9 kg (10,9 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
USA002-2
Règles de sécurité générales
(POUR TOUS LES OUTILS)
MISE EN GARDE ! Assurez-vous d'avoir lu et
compris toutes les instructions. Il y a risque de choc
électrique, d'incendie et/ou de blessure grave si les
instructions ci-dessous ne sont pas respectées.
CONSERVEZ CE MODE
D'EMPLOI.
Zone de travail
1. Maintenez votre aire de travail propre et bien
éclairée. Les établis encombrés et les aires de
travail sombres ouvrent la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. Ils pourraient vous distraire et
vous faire perdre la maîtrise de l'outil.
Sécurité en matière d'électricité
4. Les outils à double isolation sont équipés
d'une fiche polarisée (une des lames est plus
large que l'autre), qui ne peut se brancher que
d'une seule façon dans une prise polarisée. Si
la fiche n'entre pas parfaitement dans la prise,
inversez sa position ; si elle n'entre toujours
pas bien, demandez à un électricien qualifié
d'installer une prise de courant polarisée. Ne
modifiez pas la fiche de l'outil. La double
isolation élimine le besoin d'un cordon
d'alimentation à trois fils avec mise à la terre ainsi
que d'une prise de courant mise à la terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est en
contact avec la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez
pas l'outil par son cordon et ne débranchez
pas la fiche en tirant sur le cordon. Gardez le
cordon à l'écart de la chaleur, de l'huile, des
bords tranchants et des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagé augmente
le risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, employez un prolongateur pour
l'extérieur marqué "W-A" ou "W". Ces cordons
sont faits pour être utilisés à l'extérieur et réduisent
le risque de choc électrique.
Sécurité personnelle
9.
Restez alerte, attentif à vos gestes, et faites
preuve de bon sens lorsque vous utilisez un
outil électrique. Évitez d'utiliser l'outil lorsque
vous êtes fatigué ou sous l'influence de
drogues, d'alcool ou de médicaments.
Tout
moment d'inattention pendant l'utilisation d'un outil
électrique comporte un risque de blessure grave.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N'approchez jamais les
cheveux, les vêtements ou les gants des
pièces en mouvement. Des vêtements flottants,
des bijoux ou des cheveux longs risquent d'être
happés par des pièces en mouvement.
11. Méfiez-vous d'un démarrage accidentel. Avant
de brancher l'outil, assurez-vous que son

11
interrupteur est en position d'arrêt. En
transportant l'outil avec le doigt sur l'interrupteur
ou en branchant un outil dont l'interrupteur est en
position de marche, vous ouvrez toute grande la
porte aux accidents.
12.
Enlevez les clés de réglage ou de serrage avant
de démarrer l'outil.
Une clé laissée dans une pièce
tournante de l'outil peut provoquer des blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilité vous permet de mieux
réagir à une situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours un protecteur pour la vue. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécurité antidérapantes, un casque
protecteur et/ou une protection d'oreille. Les
lunettes ordinaires et les lunettes de soleil NE
constituent PAS un protecteur pour la vue.
Utilisation et entretien des outils
15.
Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate.
Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilité insuffisante et
peut entraîner une perte de maîtrise de l'outil.
16. Ne forcez pas l'outil. Utilisez un outil qui
convient au travail à effectuer. Si vous utilisez le
bon outil et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sûre.
17. N'utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l'outil avant d'effectuer
un réglage, de changer d'accessoire ou de
ranger l'outil. De telles mesures préventives de
sécurité réduisent le risque de démarrage
accidentel de l'outil.
19. Une fois l'utilisation de l'outil terminée,
rangez-le hors de portée des enfants et
personnes qui en ignorent le fonctionnement.
Les outils représentent un danger entre les mains
de personnes qui n'en connaissent pas le mode
d'utilisation.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus,
dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
21. Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil n'a subi aucun
dommage affectant son bon fonctionnement.
Le cas échéant, faites réparer l'outil avant de
l'utiliser. De nombreux accidents sont causés par
des outils mal entretenus.
22. N'utilisez que des accessoires que le fabricant
recommande pour votre modèle d'outil.
Certains accessoires peuvent convenir à un outil,
mais être dangereux avec un autre.
Réparation
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. La réparation
ou l'entretien effectué par du personnel non
qualifié risque d'entraîner des blessures.
24. Pour la réparation d'un outil, des pièces
identiques aux pièces d'origine doivent être
utilisées. Suivez les directives données à la
section ≪ENTRETIEN≫de ce manuel. L'emploi
de pièces non autorisées ou le non-respect des
instructions d'entretien peut créer un risque de
choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT.
Assurez-vous que le cordon prolongateur est en
bon état. Lors de l'utilisation d'un cordon
prolongateur, utilisez sans faute un cordon assez
gros pour conduire le courant que l'outil nécessite.
Un cordon trop petit provoquera une baisse de
tension de secteur, résultant en une perte de
puissance et une surchauffe. Le Tableau 1 indique la
dimension appropriée de cordon selon sa longueur
et selon l'intensité nominale indiquée sur la plaque
signalétique. En cas de doute sur un cordon donné,
utilisez le cordon suivant (plus gros). Plus le numéro
de gabarit indiqué est petit, plus le cordon est gros.
Tableau 1. Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173

12
USB008-5
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance ou de familiarité
avec le produit, au point de négliger le respect
rigoureux des consignes de sécurité qui
accompagnent la scie circulaire. Si vous n'utilisez
pas cet outil électrique de façon sécuritaire et
adéquate, vous courez un risque de blessure grave.
1. DANGER ! N'approchez pas les mains de la
zone de coupe ou de la lame. Gardez l'autre
main sur la poignée auxiliaire ou sur le carter
du moteur. En tenant l'outil avec vos deux mains,
vous mettez celles-ci à l'abri de la lame.
Placez-vous d'un côté ou de l'autre de la lame,
mais non vis-à-vis celle-ci. En cas de RECUL, la
scie pourrait sauter vers l'arrière. (Voir Causes du
retour d'outil et prévention par l'utilisateur .)
N'étendez pas la main sous le matériau à scier.
Le protecteur inférieur de l'outil est inopérant
à cet endroit. Ne tentez pas de retirer le matériel
coupé alors que la lame tourne encore.
ATTENTION : La lame continue sur sa lancée
même après la mise hors tension de la scie.
Attendez l'arrêt complet de la lame avant de saisir
le matériel coupé.
2. Avant chaque utilisation, assurez-vous que le
protecteur inférieur se referme correctement.
N'utilisez pas la scie si le protecteur inférieur
ne bouge pas librement et ne se ferme pas
instantanément. Ne bloquez jamais le
protecteur inférieur en position ouverte. Si la
scie tombe par terre accidentellement, le
protecteur inférieur peut être gauchi : escamotez
le protecteur inférieur avec son levier de rappel et
assurez-vous qu'il bouge librement et qu'il ne
touche pas la lame ou tout autre élément de l'outil,
quels que soient les réglages d'angle et de
profondeur de coupe.
Pour vérifier le protecteur inférieur, ouvrez-le à la
main. Ensuite, libérez et vérifiez son verrou.
Assurez-vous également que le levier de
rétractation ne touche pas le boîtier de l'outil. Ne
laissez pas la lame à découvert car cela est TRÈS
DANGEREUX et peut entraîner une grave
blessure.
3.
Vérifiez l'état et le bon fonctionnement du
ressort du protecteur inférieur. Si le protecteur
ou son ressort ne fonctionnent pas
correctement, il faut les réparer avant d'utiliser
l'outil.
Le protecteur inférieur peut être lent à se
refermer à cause de pièces endommagées, de
dépôts collants ou d'une accumulation de débris.
4. Vous ne devez escamoter manuellement le
protecteur inférieur que pour des opérations
spéciales comme le défonçage d'ouvertures
en plein bois et les coupes de rainurage ou à
onglets. Escamotez le protecteur inférieur au
moyen de son levier de rappel puis, dès que la
lame attaque le matériau, lâchez le protecteur.
Pour toute autre tâche de sciage, laissez le
protecteur inférieur fonctionner automatiquement.
5. Assurez-vous toujours que le protecteur
inférieur couvre bien la lame avant de déposer
l'outil sur l'établi ou sur le sol. Si la lame n'est
pas protégée et n'a pas fini de tourner, elle
entraînera la scie vers l'arrière en coupant tout sur
son passage. Soyez conscient du temps
nécessaire pour que la lame s'arrête après que
vous avez relâché la gachette.
6. Ne maintenez jamais le matériau à scier dans
vos mains ou sur votre jambe. Il importe de
soutenir le matériau correctement, afin de ne pas
vous exposer inutilement et de réduire le risque de
coincement de la lame ou de perte de maîtrise de
l'outil.
7. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l'outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas
de contact avec un conducteur sous tension, les
pièces métalliques à découvert de l'outil
transmettraient un choc électrique à l'utilisateur.
8. Lors du sciage en long utilisez toujours un
garde parallèle ou un guide de coupe
rectiligne. Cela améliore la précision de la coupe
et réduit le risque de coincement de la lame.
9. Employez toujours une lame de diamètre
approprié et dont le trou central est de forme
correcte (angulaire ou ronde). Une lame dont le
trou ne correspond pas à la forme du moyeu de
fixation de la scie risque de tourner de façon
excentrique et de vous faire perdre la maîtrise de
l'outil.
10. N'utilisez jamais un boulon ou une rondelle de
lame endommagé ou incorrect. Les boulons et
rondelles de fixation de la lame sont conçus
spécialement pour votre scie et jouent un rôle
essentiel dans le bon fonctionnement et la sécurité
de l'outil.
11. Causes du retour d'outil et prévention par
l'utilisateur :
Le «retour d'outil» est une brusque réaction au
pincement, au coincement ou au désalignement
de la lame de scie, qui amène la scie à sauter hors
du matériau vers l'utilisateur.
Lorsque la lame est pincée ou coincée par le
rétrécissement du trait de scie, la lame se bloque

13
et la réaction du moteur projette l'outil avec force
vers l'utilisateur.
Si la lame se trouve désalignée dans le trait de
scie, ses dents arrière peuvent mordre dans le
dessus du matériau, ce qui amène la lame à sortir
brutalement du trait de scie en direction de
l'utilisateur.
Le RECUL résulte d'une utilisation incorrecte de
l'outil ou de mauvaises conditions d'utilisation. On
peut le prévenir en prenant les précautions
adéquates ci-après:
Tenez fermement la scie avec les deux mains et
placez votre corps et vos bras de manière à
pouvoir résister à la force d'un RECUL éventuel.
L'utilisateur est capable de maîtriser un RECUL s'il
a pris les précautions adéquates.
Lorsque la lame se coince ou lorsque vous
interrompez la coupe pour une raison
quelconque, libérez la gâchette et gardez la
scie immobile dans le matériau jusqu'à ce que
la lame s'arrête parfaitement. N'essayez jamais
de retirer la scie de la pièce ou de faire reculer
la scie pendant que la lame tourne, autrement il
y a risque de choc recul. Identifiez la cause du
coincement de la lame et prenez les mesures
correctives pour éliminer le problème.
Lorsque vous redémarrez l'outil dans un trait
de scie, centrez la lame dans celui-ci et
assurez-vous que les dents de la lame ne
mordent pas déjà dans le matériau. Si la lame
est coincée, elle risque de remonter dans le trait de
scie et de causer un recul au moment du
démarrage de l'outil.
Soutenez adéquatement les grands panneaux
afin de réduire au minimum le risque de
pincement de la lame et de RECUL. Les grands
panneaux ont tendance à s'affaisser sous leur
propre poids. Placez des points d'appui sous le
panneau des deux côtés, près de la ligne de coupe
et près des bords du panneau, tel qu'illustré à la Fig.
1.
Pour minimiser les risques de coincement de la
lame et les chocs en retour. Lorsqu'il est nécessaire
que la scie soit déposée sur la pièce pendant la
coupe, elle doit l'être sur la partie la plus grande de
la pièce, non sur la plus petite, qui se détachera.
Fig.1
Pour éviter la rétroaction, supporter la planche
ou le panneau près de la ligne de coupe.
000153
Ne pas supporter la planche ou le panneau
de façon éloignée de la ligne de coupe.
Fig.2
000155
N'utilisez jamais une lame émoussée ou
endommagée. Une lame mal affûtée ou mal
avoyée produit un trait de scie étroit qui donne lieu
à un frottement excessif, au coincement de la lame
et à un recul. Maintenez la lame aiguisée et propre.
La présence de résine et de goudron sur la lame
ralentit la scie et entraîne une augmentation des
risques de recul. Pour nettoyer la lame, retirez-la
d'abord de l'outil, puis utilisez un décapant, de l'eau
chaude ou du kérosène pour retirer la colle et les
copeaux. N'utilisez jamais d'essence.
Avant d'effectuer la coupe, les leviers de
verrouillage de la profondeur de coupe et de la
coupe en biseau doivent être fermement serrés.
Il y a risque de pincement et de recul si les réglages
de la lame se modifient pendant coupe.
Soyez particulièrement prudent lorsque vous
découpez une ouverture dans une cloison
existante ou tout autre matériau dont l'arrière
n'est pas visible. La lame pourrait rencontrer un
objet dur, ce qui provoquerait un RECUL. Pour les
coupes en plongée, rétractez le protecteur inférieur
à l'aide du levier de rappel.
Tenez TOUJOURS l'outil fermement à deux
mains. Ne placez JAMAIS vos mains ou vos
doigts derrière la scie. En cas de choc en retour,
la scie pourrait alors bondir vers votre main et
causer une blessure grave.

14
Fig. 3
000144
Ne forcez jamais la scie. Cela pourrait
provoquer des coupes inégales ou une perte de
précision, voire un choc en retour. Ne forcez
jamais la scie.
Cela pourrait provoquer des coupes
inégales ou une perte de précision, voire un recul.
12. Redoublez de prudence lorsque vous coupez
du bois humide, du bois traité sous pression
ou du bois qui contient des nœuds. Ajustez la
vitesse de coupe de telle sorte que l'outil continue
d'avancer en douceur, sans que la vitesse de la
lame ne diminue.
13. Réglages. Avant de procéder à la coupe,
assurez-vous que les leviers de réglage de
profondeur et de coupe en biseau sont bien
serrés.
14. Prenez garde aux clous lors de la coupe.
Avant la coupe, vérifiez la présence de clous
dans le bois et retirez-les le cas échéant.
15. Lorsque vous utilisez la scie, écartez le
cordon d'alimentation de la zone de coupe et
disposez-le de façon qu'il ne puisse être pris
sous la lame durant l'opération de coupe.
L'outil est doté d'une poignée avant et d'un
manche arrière pour travailler avec les deux
mains. Prévoyez un bon soutien de la pièce et
tenez-bien l'outil, puis écartez-bien le cordon
d'alimentation de la zone de travail.
ATTENTION : il importe de bien soutenir la
pièce et de tenir fermement la scie pour éviter
toute perte de maîtrise risquant d'entraîner
des blessures. La Fig. 4 illustre la tenue
adéquate de la scie.
Fig.4
Illustration de la façon typique et correcte de
tenir la scie, de soutenir la pièce et de placer
le cordon.
000158
16. Disposez la partie la plus large de la base de
scie sur l'endroit de la pièce le mieux soutenu,
et surtout pas sur la section devant tomber à
l'issue de la coupe. Comme exemple, la figure
5 illustre la BONNE manière de couper
l'extrémité d'une planche, et la figure 6 la
MAUVAISE manière. Si la pièce est courte ou
petite, bridez-la. N'ESSAYEZ JAMAIS DE TENIR
DES PIÈCES COURTES AVEC LA MAIN!
Fig. 5
000148
Fig. 6
000151
17. Ne tentez jamais de scier en plaçant la scie la
tête en bas dans un étau. Cela est très
dangereux et peut entraîner de graves
accidents.

15
000152
18. AVERTISSEMENT : La lame continue de
tourner un certain temps une fois la gâchette
libérée. Il y a risque de blessure grave en cas
de contact avec la lame qui continue de
tourner. Avant de déposer l'outil une fois la
coupe terminée, assurez-vous que le carter de
protection inférieur (télescopique) est fermé et
que la lame est complètement arrêtée.
19. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD291-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･courant alternatif ou continu
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Réglage de la profondeur de coupe
1
2
001339
ATTENTION:
• Après avoir ajusté la profondeur de coupe, serrez
toujours fermement le levier.
Desserrez le levier du guide de profondeur puis déplacez
la base vers le haut ou le bas. À la profondeur de coupe
désirée, fixez la base en serrant le levier.
Pour obtenir des coupes plus propres et sans danger,
réglez la profondeur de coupe de sorte que pas plus
d'une dent de lame ne dépasse sous la pièce.
L'utilisation d'une profondeur de coupe adéquate aide à
réduire les risques de chocs en retour dangereux qui
peuvent causer des blessures.
Coupe en biseau
1
2
001357
Desserrez la vis de serrage du secteur angulaire à
l'avant de la base. Réglez sur l'angle désiré (0° à 45°) en
inclinant, puis serrez fermement la vis de serrage.
1. Plaque graduée
de coupe en
biseau
2. Vis de serrage
1. Guide de
profondeur
2. Levier

16
Visée
1
BA
001374
Pour les coupes rectilignes, alignez sur la ligne de coupe
la position A à l'avant de la base. Pour les coupes en
biseau de 45°, alignez la position B sur la ligne de coupe.
Interrupteur
1
001396
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Retrait ou pose de la lame
1
2
001417
ATTENTION:
• Assurez-vous que la lame est installée avec les
dents orientées vers le haut à l'avant de l'outil.
• Utilisez exclusivement une clé Makita pour installer
ou retirer la lame.
Pour retirer la lame, appuyez sur le blocage de l'arbre de
sorte que la lame ne puisse pas tourner et utilisez la clé
pour desserrer le boulon hexagonal en le tournant dans
le sens inverse des aiguilles d'une montre. Retirez
ensuite le boulon hexagonal, le flasque extérieur et la
lame.
Pour poser la lame, suivez la procédure de retrait en
sens inverse. ASSUREZ-VOUS D'AVOIR FERMEMENT
SERRÉ LE BOULON HEXAGONAL, DANS LE SENS
DES AIGUILLES D'UNE MONTRE.
4
1
3
2
001434
Lorsque vous changez la lame, assurez-vous de retirer
la sciure de bois accumulée sur les gardes supérieur et
inférieur. Même après ce nettoyage, vous devez quand
même vérifier le bon fonctionnement du garde inférieur
avant chaque utilisation.
UTILISATION
ATTENTION:
• Assurez-vous de déplacer l'outil doucement vers
l'avant, en ligne droite. Le fait de forcer ou de tordre
l'outil entraînera une surchauffe du moteur et un
dangereux choc en retour, risquant de provoquer
une blessure grave.
1
2
3
001460
Tenez l'outil fermement. L'outil est équipé d'une poignée
avant et d'une poignée arrière. Utilisez les deux
poignées pour assurer la meilleure prise possible sur
l'outil. De plus, lorsque la scie est saisie à deux mains,
celles-ci ne risquent pas d'être coupées par la lame.
Placez la base de l'outil sur la pièce à couper de sorte
que la lame n'entre pas en contact avec quoi que ce soit.
Mettez ensuite l'outil sous tension et attendez que la
lame ait atteint sa pleine vitesse. Faites alors simplement
avancer l'outil sur la surface de la pièce, en le maintenant
1. Poignée arrière
2. Poignée avant
3. Base
1. Lame
2. Boulon
hexagonal
3. Bague externe
4. Bague interne
1. Clé
2. Verrouillage de
l'arbre
1. Gâchette
1. Base

17
de niveau et en le faisant avancer doucement jusqu'à ce
que la coupe soit terminée.
Pour obtenir des coupes nettes, maintenez votre ligne de
coupe bien droite et la vitesse de progression uniforme.
Si la lame dévie de la ligne de coupe prévue, ne tentez
pas de modifier la course de l'outil pour le forcer à revenir
sur la ligne de coupe. Vous risqueriez de plier la lame et
de provoquer un dangereux choc en retour pouvant
causer une blessure grave. Relâchez la gâchette,
attendez jusqu'à l'arrêt complet de la lame, puis retirez
l'outil. Réalignez l'outil sur une nouvelle ligne de coupe,
puis poursuivez la coupe. Évitez toute position vous
exposant aux copeaux et sciures de bois éjectés par la
scie. Portez des lunettes de protection pour réduire les
risques de blessure.
Garde parallèle (règle de guidage) (accessoire
en option)
1
001480
Un garde parallèle pratique vous permet d'effectuer des
coupes droites d'une extrême précision. Faites
simplement glisser le garde parallèle le long du côté de la
pièce en le maintenant en position à l'aide de la vis de
serrage située à l'avant de la base. Cela permet
également d'effectuer plusieurs coupes d'une largeur
uniforme.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Réglage de précision pour les coupes de 90°
(coupes à angle droit)
Ce réglage est effectué en usine. S'il est désactivé,
ajustez la vis de réglage au moyen d'une clé hexagonale,
en plaçant la lame sur un angle droit par rapport à la
base avec une règle triangulaire, une équerre de
menuisier, etc.
12
001496
1
001505
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite
d'usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
2
1
001515
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
1. Bouchon de
porte-charbon
2. Tournevis
1. Trait de limite
d'usure
1. Règle
triangulaire
1. Vis de réglage
2. Base
1. Garde parallèle
(règle de
guidage)

18
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Lames à dents d'acier et de carbure de tungstène
Combinaison
Lame d'usage général pour effectuer rapidement et en douceur des
coupes longitudinales, des coupes en travers et des coupes d'onglet.
Bois traité sous pression
et bois humide
Conçues pour la coupe rapide du bois traité sous
pression et du bois humide.
Coupes en travers
de précision
Pour des coupes propres et sans ponçage dans le
sens opposé au grain.
006549
• Garde parallèle (règle de guidage)
• Clé 13
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

19
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo 5007NB
Especificaciones eléctricas en México 120 V 15A 50/60Hz
Diámetro del disco 185 mm (7-1/4")
a 90° 60 mm (2-3/8")
Profundidad de corte máxima a 45° 46 mm (1-3/4")
Velocidad sin carga (r.p.m.) 5 800 r/min
Longitud total 295 mm (11-5/8")
Peso neto 4,9 kg (10,9 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
USA002-2
NORMAS GENERALES DE
SEGURIDAD
(Para todas las herramientas)
¡ADVERTENCIA! Lea y entienda todas las
instrucciones. El no seguir todas las instrucciones
listadas abajo, podrá resultar en una descarga eléctrica,
incendio y/o heridas personales graves.
GUARDE ESTAS
INSTRUCCIONES.
Área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y mesas de trabajo
desordenadas son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer
perder el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de
los bornes es más ancho que el otro.) Esta
clavija encajará en una toma de corriente
polarizada en un sentido solamente. Si la
clavija no encaja totalmente en la toma de
corriente, invierta la clavija. Si aún así no
encaja, póngase en contacto con un
electricista cualificado para que le instale una
toma de corriente polarizada. No modifique la
clavija de ninguna forma. El doble aislamiento
elimina la necesidad de disponer de un cable
de alimentación de tres hilos conectado a tierra y
de un sistema de suministro de corriente
conectado a tierra.
5.
Evite tocar con el cuerpo superficies
conectadas a tierra tales como tubos,
radiadores, hornillos y refrigeradores.
Si su
cuerpo está puesto a tierra existirá un mayor
riesgo de que se produzca una descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas.
La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar, tirar o desconectar la
herramienta eléctrica. Mantenga el cable
alejado del calor, aceite, bordes cortantes o
partes en movimiento. Los cables dañados o
enredados aumentarán el riesgo de que se
produzca una descarga eléctrica.
8. Cuando opere una herramienta eléctrica al
aire libre, utilice un cable externo marcado
"W-A" o "W". Estos cables están clasificados
para uso externo y reducen el riesgo de sufrir una
descarga eléctrica.
Seguridad personal
9. Manténgase alerta, mire lo que está haciendo
y use el sentido común cuando esté utilizando
una herramienta. No utilice la herramienta si
está cansado, o si se encuentra bajo los
efectos de drogas, alcohol o medicamentos.
Un momento de distracción durante el manejo de
las herramientas puede ocasionarle graves
heridas.

20
10. Use la vestimenta adecuada. No use ropa floja
ni alhajas. Use el cabello recogido. Mantenga
el cabello, la ropa y los guantes alejados de
las partes móviles. La ropa, las alhajas o el
cabello largo pueden quedar atrapados en dichas
partes móviles.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté en la posición apagada
antes de conectar la herramienta. El transportar
herramientas eléctricas con el dedo en el
interruptor o el conectar herramientas eléctricas
que tengan el interruptor en posición encendida
invita a accidentes.
12. Retire las llaves de ajuste y de apriete antes
de encender la herramienta. Una llave de ajuste
o llave de apriete que sea dejada puesta en una
parte giratoria de la herramienta podrá resultar en
heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los
pies sobre suelo firme y el equilibrio permiten un
mejor control de la herramienta en situaciones
inesperadas.
14.
Utilice equipos de seguridad. Utilice siempre
protección ocular.
Deben utilizarse máscaras
para protegerse del polvo, calzado de seguridad
antideslizante, casco rígido o protección auditiva
para condiciones apropiadas. Los anteojos
comunes o para el sol NO son gafas de seguridad.
Uso y cuidado de la herramienta
15. Utilice tornillos de ajuste u otra manera
práctica de asegurar y sostener la pieza sobre
una plataforma estable. Sostener la pieza con la
mano o contra su cuerpo es un método inestable y
puede hacer que pierda el control.
16. No force la herramienta. Utilice la herramienta
correcta para su aplicación. La herramienta
adecuada hará un trabajo mejor y más seguro a la
velocidad para la que ha sido fabricada.
17. No utilice la herramienta si ésta no se
enciende o apaga accionando el interruptor.
Una herramienta que no se puede controlar
mediante el interruptor es peligrosa y debe ser
reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no se utilicen
lejos del alcance de los niños o de personas
que no estén capacitadas para manejarlas. Las
herramientas son peligrosas si están en manos de
usuarios inexpertos.
20. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, rotura de
partes, y cualquier otra condición que pueda
afectar al funcionamiento de las herramientas
eléctricas. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
21. Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte con buen
mantenimiento y con los bordes de corte afilados
son menos propensas a estancarse y más fáciles
de controlar.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su
modelo. Los accesorios que puedan ser
apropiados para una herramienta, podrán resultar
peligrosos cuando se utilicen con otra
herramienta.
Servicio de mantenimiento
23. La reparación de la herramienta debe ser
realizada sólo por personal de reparaciones
calificado. La reparación o el mantenimiento
realizados por personal no calificado pueden
significar el riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto
originales. Siga las instrucciones de la
sección de Mantenimiento de este manual. La
utilización de piezas no autorizadas o el no seguir
las instrucciones de mantenimiento podrá crear un
riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará
una caída en la tensión de línea que resultará en una
pérdida de potencia y sobrecalentamiento. La Tabla
1 muestra el tamaño correcto a utilizar dependiendo
de la longitud del cable y el amperaje nominal
indicado en la placa de características. Si no está
seguro, utilice el siguiente calibre más potente.
Cuanto menor sea el número de calibre, más
potente será el cable.
