ENGLISH (Original instructions)
4
Explanation of general view
1Shoe
2 Shoe button
3 Lever
4 Stopper
5 Switch trigger
6 Lock button
7 Adjusting dial
8 Blade clamp sleeve
9 Released position
10 Fixed position
11 Blade
12 Blade clamp lever
13 Limit mark
14 Brush holder cap
15 Screwdriver
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use ENE021-1
The tool is intended for sawing wood, plastic, metal and
building materials with a strong impact. It is suitable for
straight and curved cutting.
Power supply ENF002-2
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
General Power Tool Safety
Warnings GEA010-1
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
RECIPRO SAW SAFETY
WARNINGS GEB008-6
1. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live” and
could give the operator an electric shock.
2. Use clamps or another practical way to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body leaves it
unstable and may lead to loss of control.
3. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the
workpiece before cutting so that the blade will not
strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the
workpiece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to come
to a complete stop before removing the blade from
the workpiece.
12. Do not touch the blade or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
13. Do not operate the tool at no-load unnecessarily.
14. Always use the correct dust mask/respirator for
the material and application you are working with.
15. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
SAVE THESE INSTRUCTIONS.
Model JR3060T JR3070CT
Length of stroke 32 mm
Max. cutting capacities Pipe 130 mm
Wood 255 mm
Strokes per minute (min-1)0 - 2,800
Overall length 485 mm
Net weight 4.4 kg 4.6 kg
Safety class /II

5
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.
Adjusting the shoe (Fig. 1 & 2)
When the blade loses its cutting efficiency in one place
along its cutting edge, reposition the shoe to utilize a
sharp, unused portion of its cutting edge. This will help to
lengthen the life of the blade. To reposition the shoe, push
the shoe button in the “A” direction with a click and
reposition as shown in the figure which allows you to
make five-way adjustment. To secure the shoe, push the
shoe button in the “B” direction with a click.
Selecting the cutting action (Fig. 3)
This tool can be operated with an orbital or a straight line
cutting action. The orbital cutting action thrusts the blade
forward on the cutting stroke and greatly increases cutting
speed.
To change the cutting action, press the stopper and turn
the lever to the desired cutting action position. Then,
release the stopper to lock the lever. Refer to the table to
select the appropriate cutting action.
NOTE:
• Orbital action means that the saw blade moves up and
down, and back and forth at the same time. This
increases the efficiency of cutting.
002525
Switch action (Fig. 4)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop. For continuous
operation, pull the switch trigger and then push in the lock
button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Speed adjusting dial (For JR3070CT)
(Fig. 5)
The strokes per minute can be adjusted just by turning the
adjusting dial. This can be done even while the tool is
running. The dial is marked 1 (lowest speed) to 6 (full
speed). Turn the adjusting dial without positive stops
between 1 and 6 according to your work.
Refer to the table to select the proper speed for the
workpiece to be cut. However, the appropriate speed may
differ with the type or thickness of the workpiece. In
general, higher speeds will allow you to cut workpieces
faster but the service life of the blade will be reduced.
006574
006584
NOTE:
• If the tool is operated continuously at low speeds for a
long period of time, the operation life of the motor will
be reduced.
• The speed adjusting dial can be turned only as far as 6
and back to 1. Do not force it past 6 or 1, or the speed
adjusting function may no longer work.
The tools equipped with electronic function are easy to
operate because of the following features.
Position Cutting action Applications
0Straight line cutting
action
For cutting mild steel,
stainless steel and
plastics.
For clean cuts in
wood and plywood.
ISmall orbit cutting
action
For cutting mild steel,
aluminum and hard
wood.
II Medium orbit cutting
action
For cutting wood and
plywood.
For fast cutting in
aluminum and mild
steel.
III Large orbit cutting
action
For fast cutting in
wood and plywood.
Number on adjusting dial Strokes per minute
6 2,800
5 2,500
4 1,850
3 1,400
2 1,000
1950
Workpiece to be cut Number on adjusting dial
Wood 6
Autoclaved lightweight
concrete 5 - 6
Mild steel 3 - 4
Aluminum 3 - 5
Plastics 1 - 4
Stainless steel 1 - 2

6
Constant speed control
Electronic speed control for obtaining constant speed.
Possible to get fine finish, because the rotating speed is
kept constant even under load condition.
Soft start feature
Safety and soft start because of suppressed starting
shock.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing the saw blade
CAUTION:
• Always clean out all chips or foreign matter adhering to
the blade, blade clamp and/or slider. Failure to do so
may cause insufficient tightening of the blade, resulting
in a serious injury.
To install the saw blade, always make sure that the blade
clamp lever is in released position on the insulation
cover before inserting the saw blade. If the blade clamp
lever is in fixed position, rotate the blade clamp lever in
the direction of the arrow so that it can be locked at the
released position . (Fig. 6)
Insert the saw blade into the blade clamp as far as it will
go. The blade clamp lever rotates and the saw blade is
fixed. Make sure that the saw blade cannot be extracted
even though you try to pull it out. (Fig. 7)
NOTE:
• If you do not insert the saw blade deep enough, the
saw blade may be ejected unexpectedly during
operation. This can be extremely dangerous.
If the lever is positioned inside the tool, switch on the tool
just a second to let the blade out as shown in the figure.
Switch off and unplug the tool from the mains.
To remove the saw blade, rotate the blade clamp lever in
the direction of the arrow fully. The saw blade is removed
and the blade clamp lever is fixed at the released position
. (Fig. 8)
NOTE:
• Keep hands and fingers away from the lever during the
switching operation. Failure to do so may cause
personal injuries.
• If you remove the saw blade without rotating the blade
clamp lever fully, the lever may not be locked in the
released position . In this case, rotate the blade
clamp lever fully again, then make sure that the blade
clamp lever locked at the released position .
OPERATION (Fig. 9)
CAUTION:
• Always press the shoe firmly against the workpiece
during operation. If the shoe is removed or held away
from the workpiece during operation, strong vibration
and/or twisting will be produced, causing the blade to
snap dangerously.
• Always wear gloves to protect your hands from hot
flying chips when cutting metal.
• Be sure to always wear suitable eye protection which
conforms with current national standards.
• Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause premature blade
wear.
Press the shoe firmly against the workpiece. Do not allow
the tool to bounce. Bring the blade into light contact with
the workpiece. First, make a pilot groove using a slower
speed. Then use a faster speed to continue cutting.
MAITENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.

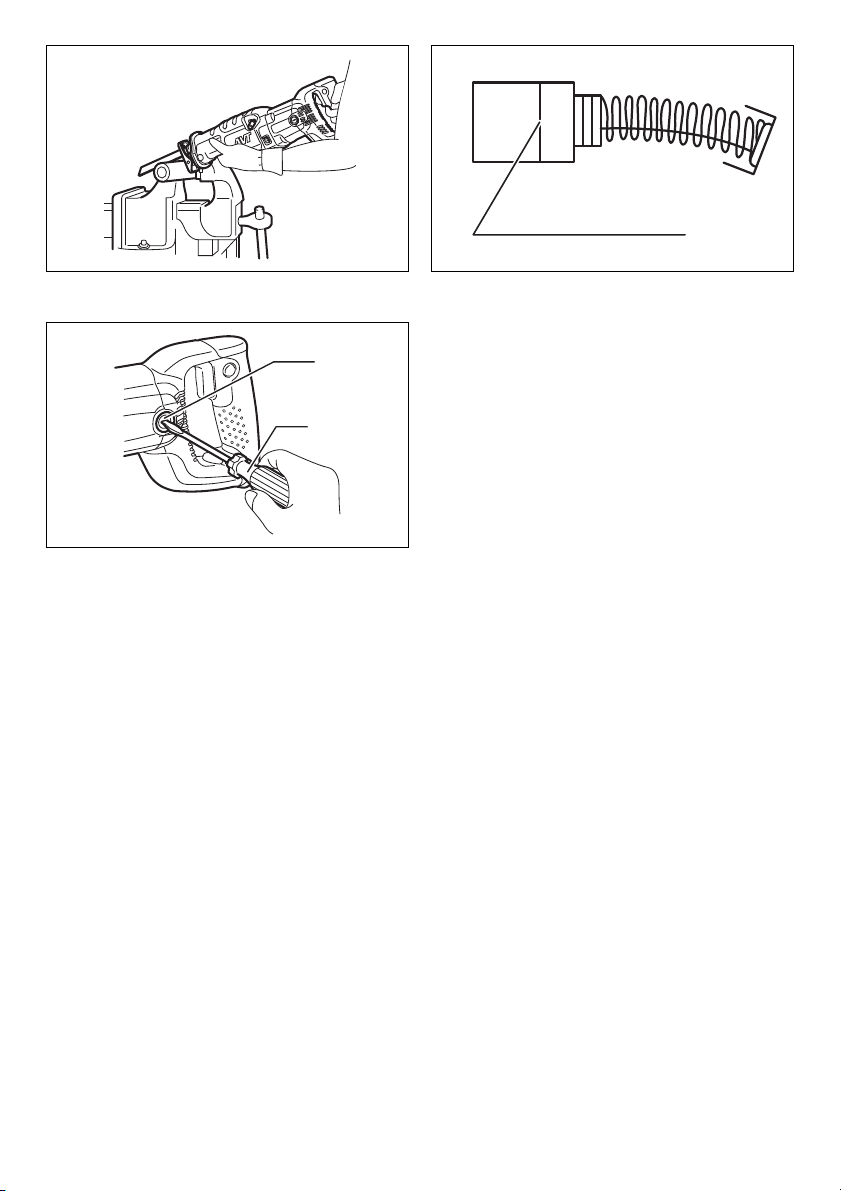

Replacing carbon brushes (Fig. 10)
Remove and check the carbon brushes regularly. Replace
when they wear down to the limit mark. Keep the carbon
brushes clean and free to slip in the holders. Both carbon
brushes should be replaced at the same time. Use only
identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps. (Fig. 11)
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Recipro saw blades
• Plastic carrying case
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
Noise ENG905-1
The typical A-weighted noise level determined according
to EN60745:
Model JR3060T
Sound pressure level (LpA): 87 dB (A)
Sound power level (LWA): 98 dB (A)
Uncertainty (K): 3 dB (A)

7
Model JR3070CT
Sound pressure level (LpA): 89 dB (A)
Sound power level (LWA): 100 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection.
Vibration ENG900-1
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Model JR3060T
Work mode: cutting boards
Vibration emission (ah,B): 15.5 m/s2
Uncertainty (K): 2.0 m/s2
Work mode: cutting wooden beams
Vibration emission (ah,WB): 21.0 m/s2
Uncertainty (K): 1.5 m/s2
Model JR3070CT
Work mode: cutting boards
Vibration emission (ah,B): 9.5 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: cutting wooden beams
Vibration emission (ah,WB): 10.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).
For European countries only ENH101-17
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Recipro Saw
Model No./Type: JR3060T, JR3070CT
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
Standard or standardized documents:
EN60745
The Technical file in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
31. 12. 2013
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

FRANÇAIS (Instructions d’origine)
8
Descriptif
1 Sabot
2 Bouton du sabot
3Levier
4 Gâchette de sécurité
5 Gâchette
6 Bouton de blocage
7 Cadran de réglement
8 Collet de serrage de la lame
9 Position ouverte
10 Position d’immobilisation
11 Lame
12 Levier de serrage de la lame
13 Trait de limite d’usure
14 Bouchon du porte-charbon
15 Tournevis
ISOLATION DOUBLE
• Etant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à des modifications sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA 01/2003
Utilisation prévue ENE021-1
L’outil est conçu pour scier le bois, le plastique, le métal et
les matériaux de construction avec une grande force
d’impact. Il convient bien aux coupes rectilignes ou
curvilignes.
Alimentation ENF002-2
L’outil ne doit être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque
signalétique, et il ne peut fonctionner que sur un courant
secteur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
Consignes de sécurité générales
des outils électriques GEA010-1
AVERTISSEMENT Veuillez lire toutes les
consignes de sécurité et les instructions. Il y a un
risque de choc électrique, d’incendie et/ou de blessure
grave si les consignes et les instructions ne sont pas
toutes respectées.
Conservez toutes les consignes
et instructions pour référence
ultérieure.
AVERTISSEMENTS DE SÉCURITÉ
CONCERNANT LA SCIE RÉCIPRO
GEB008-6
1. Tenez l’outil à l’aide des surfaces de prise isolées
lorsque vous exécutez une opération susceptible
de mettre en contact l’accessoire de coupe et les
fils cachés ou le propre cordon de l’outil. Il est
possible que le contact avec un fil sous tension mette
les parties métalliques exposées de l’outil sous
tension, risquant ainsi de provoquer un choc
électrique chez l’utilisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer la pièce à une surface
de travail stable. L’outil sera instable et vous risquez
d’en perdre le contrôle si vous le tenez avec la main
ou l’appuyez contre votre corps.
3. Portez toujours des lunettes de sécurité ou des
lunettes à coques. Les lunettes ordinaires et les
lunettes de soleil ne sont PAS des lunettes de
sécurité.
4. Attention aux clous. Avant l’utilisation, vérifiez la
présence de clous sur la pièce et, le cas échéant,
retirez-les.
5. Ne coupez pas des pièces trop grandes.
6. Vérifiez s’il y a un espace suffisant autour de la
pièce à travailler avant la coupe, afin que la lame
ne frappe pas le plancher, l’établi, etc.
7. Tenez l’outil fermement.
8. Avant de mettre l’outil sous tension, assurezvous
que la lame n’est pas en contact avec la pièce à
travailler.
9. Gardez les mains à l’écart des pièces mobiles.
10. Ne vous éloignez pas de l’outil pendant qu’il
fonctionne. Ne faites marcher l’outil que lorsque
vous le tenez en main.
11. Avant de retirer la lame de la pièce, mettez
toujours l’outil hors tension et attendez que la
lame se soit complètement immobilisée.
Modèle JR3060T JR3070CT
Longueur de course 32 mm
Capacités de coupe maximales Tuyau 130 mm
Bois 255 mm
Nombre de courses/mn. (min-1)0 - 2 800
Longueur totale 485 mm
Poids net 4,4 kg 4,6 kg
Classe de sûreté /II

9
12. Ne touchez ni la lame ni la pièce après la coupe;
elles peuvent être très chaudes et brûler votre
peau.
13. Ne faites pas fonctionner inutilement l’outil à vide.
14. Utilisez toujours un masque antipoussières ou un
masque filtrant approprié au matériau à ravailler et
à l’outil utilisé.
15. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la
poussière dégagée lors du travail ne soit inhalée
ou n’entre en contact avec la peau. Suivez les
consignes de sécurité du fournisseur du matériau.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT:
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent l’outil.
Une UTILISATION INCORRECTE de l’outil ou un
nonrespect des consignes de sécurité indiquées
dans ce manuel d’instructions peuvent causer des
blessures graves.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Vérifiez que l’outil est hors tension et débranché avant
de l’ajuster ou de vérifier son fonctionnement.
Réglage du sabot (Fig. 1 et 2)
Lorsque la lame perd de son efficacité de coupe sur une
portion de son tranchant, repositionnez le sabot de façon
à utiliser une autre portion intacte. Cela vous permettra
d’allonger la durée d’usage de votre lame. Pour
repositionner le sabot sur l’une des cinq positions de
réglage, poussez le bouton du sabot dans le sens “A”
jusqu’à ce qu’il émette un léger bruit sec, et procédez
comme illustré sur la figure. Pour immobiliser le sabot,
poussez le bouton du sabot dans le sens “B” jusqu’à ce
qu’il émette un léger bruit sec.
Choix de la coupure (Fig. 3)
Cet outil peut réaliser une coupure en courbe ou en ligne
droite. La coupure en courbe pousse la lame dans le sens
de la coupe et augmente grandement la vitesse de
coupure.
Le mode de coupure se change en poussant la gâchette
et en tournant le levier dans la position de coupure
désirée. Ensuite, lâcher la gâchette pour bloquer le levier.
Se référer à la table pour choisir la coupure appropriée.
NOTE :
• Coupure en courbe signifie que la scie se déplace
verticalement et horizontalement à la fois. Cela
améliore l’efficacité de la coupure.
002525
Interrupteur (Fig. 4)
ATTENTION :
• Avant de brancher votre outil, vérifiez toujours que la
gâchette fonctionne correctement et revient sur la
position “OFF” une fois relâchée.
Pour mettre l’outil en marche, tirez simplement sur la
gâchette. La vitesse de l’outil augmente quand vous
augmentez la pression sur la gâchette. Pour arrêter l’outil,
relâchez la gâchette. Pour obtenir un fonctionnement
continu, tirez sur la gâchette, puis enfoncez le bouton de
blocage.
Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à
fond sur la gâchette puis relâchez-la.
Cadran de contrôle vitesse (Pour
JR3070CT) (Fig. 5)
Les coups de rotation par minute peuvent se modifier en
tournant le cadran de règlement. Cela peut s’effectuer
durant la marche de l’outil. Le cadran mesure du 1
(vitesse minimum) jusqu’au 6 (vitesse maximum). Tourner
le cadran de règlement sans pause entre le 1 et le 6 selon
la tâche.
Référez-vous au tableau pour sélectionner la vitesse
appropriée à la pièce à couper. La vitesse adéquate peut
toutefois varier suivant le type de matériau ou l’épaisseur
de la pièce. En général, les vitesses rapides permettent
de couper les pièces plus rapidement, mais cela réduit la
durée de service de la lame.
006574
Position Coupure Applications
0Coupure en ligne
droite
Pour couper l’acier
doux, l’acier
inoxydable et les
matières plastiques.
Pour couper le bois et
le contreplaqué.
ICoupure en courbe
étroite
Pour couper l’acier
doux, l’aluminium et
le bois dur.
II Coupure en courbe
moyenne
Pour couper le bois et
le contreplaqué.
Pour coupure rapide
de l’aluminium et
l’acier doux.
III Coupure en courbe
élargie
Pour coupure rapide
de bois et de
contreplaqué.
Nombre sur le cadran de
règlement
Coups de rotations par
minute
6 2 800
5 2 500
4 1 850
3 1 400
2 1 000
1950

10
006584
NOTE :
• Si l’outil fonctionne de façon continue à des vitesses
basses pendant une période assez longue, la durée de
vie du moteur sera réduite.
• Le cadran de réglage de la vitesse ne peut pas être
tourné plus haut que 6 ou plus bas que 1. N’essayez
pas de le placer au-delà de 6 ou en dessous de 1,
sinon le réglage de la vitesse risque de ne plus
fonctionner.
Les caractéristiques suivantes des outils munis de
fonctions électroniques facilitent leur utilisation.
Commande de vitesse constante
La commande de vitesse électronique permet d’obtenir
une vitesse constante. La vitesse étant maintenue
constante même dans des conditions de lourde charge de
travail, il est possible d’atteindre une grande finesse de
finition.
Fonction de démarrage en douceur
La suppression du choc de démarrage permet un
démarrage en douceur et sans danger.
ASSEMBLAGE
ATTENTION :
• Avant toute intervention, assurez-vous que le contact
est coupé et l’outil débranché.
Installation ou retrait de la lame
ATTENTION :
• Nettoyez toujours tous les copeaux ou les corps
étrangers qui adhèrent à la lame, à la douille porte-
lame et/ou à la tige. Sinon, la lame risque de ne pas
être assez serrée, ce qui pourrait provoquer des
blessures graves.
Pour installer la lame de la scie, veillez toujours à ce que
le levier de serrage de la lame soit en position non-
enclenchée sur le couvercle d’isolation avant d’insérer
la lame. Si le levier de serrage de la lame est en position
enclenchée, faites pivoter le levier de serrage de la lame
dans la direction de la flèche afin de le fixer sur la position
non-enclenchée . (Fig. 6)
Insérez la lame à fond dans le collet de serrage de la
lame. Le levier du collet de serrage tourne et immobilise
la lame. Tirez sur la lame pour vous assurer qu’il n’est pas
possible de la retirer. (Fig. 7)
NOTE :
• Si la lame n’est pas insérée assez profondément, elle
risque de s’éjecter de manière inattendue pendant que
l’outil fonctionne. Cela est extrêmement dangereux.
Si le levier est positionné à l’intérieur de l’outil, mettez
sous tension l’outil seulement une seconde pour laisser la
lame sortir comme illustré dans la figure.
Mettez l’outil hors tension et débranchez-le du secteur.
Pour retirer la lame de la scie, faites complètement pivoter
le levier de serrage de la lame dans la direction de la
flèche. La lame se retire et le levier de serrage de la lame
se fixe dans la position non-enclenchée . (Fig. 8)
NOTE :
• Conservez les mains et les doigts loin du levier durant
l’opération de commutation. Ne pas le faire peut
résulter en des blessures corporelles.
• Il es possible que le levier ne se fixe pas sur la position
non-enclenchée si vous retirez la lame de la scie
sans faire complètement pivoter le levier de serrage de
la lame. Si le cas se présente, de nouveau faites
pivoter à fond le levier de serrage de la lame puis
veillez à ce que le levier de serrage de la lame soit
bloqué en position non-enclenchée .
FONCTIONNEMENT (Fig. 9)
ATTENTION :
• Appliquez toujours fermement le sabot contre la pièce
pendant l’utilisation. Si le sabot est retiré ou éloigné de
la pièce pendant la coupe, cela causera de fortes
vibrations et/ou torsions, faisant claquer la lame
dangereusement.
• Portez toujours des gants afin de protéger vos mains
des particules brûlantes qui peuvent sauter quand vous
sciez du métal.
• Assurez-vous de toujours porter un dispositif de
protection des yeux adéquat, conforme aux normes
nationales en vigueur.
• Servez-vous toujours d’un réfrigerant (huile de coupe)
adapté, quand vous sciez du métal. Faute de cette
précaution, vous userez prématurément votre lame.
Appuyez fermement le sabot contre le matériau à scier.
Ne laisssez pas la scie sauter. Mettez la lame Légèrement
en contact avec le matériau. Pratiquez d’abord un sillon
pilote en faisant fonctionner l’outil à vitesse réduite.
Augmentez ensuite la vitesse pour poursuivre la coupe.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’effectuer tout travail
d’inspection ou d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou de produit similaire. Ces produits risquent
de provoquer des décolorations, des déformations ou
des fissures.
Remplacement des charbons (Fig. 10)
Retirez et vérifiez les charbons régulièrement.
Remplacez-les lorsqu’ils atteignent le repère d’usure.
Pièce à couper Numéro sur le cadran de
réglage
Bois 6
Béton léger autoclavé 5 - 6
Acier doux 3 - 4
Aluminium 3 - 5
Plastiques 1 - 4
Acier inoxydable 1 - 2

11
Gardez les charbons propres et libres de glisser dans les
porte-charbons. Les deux charbons doivent être
remplacés simultanément.
Utilisez uniquement des charbons identiques. Retirez les
bouchons de porte-charbon à l’aide d’un tournevis.
(Fig. 11)
Enlevez les charbons usés, insérez les neufs et remettez
en place les bouchons. Pour assurer la SECURITÉ et la
FIABILITÉ du produit, toute réparation et tout travail
d’entretien ou de réglage doivent être effectués par un
Centre d’Entretien autorisé Makita, avec des pièces de
rechange Makita.
ACCESSOIRES FOURNIS EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour être utilisés avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont été
conçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre Centre de service local Makita.
• Lames de scie récipro
• Malette de transport
REMARQUE :
• Certains éléments de la liste peuvent être inclus en tant
qu’accessoires standard dans le coffret de l’outil
envoyé. Ils peuvent varier suivant les pays.
Bruit ENG905-1
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN60745 :
Modèle JR3060T
Niveau de pression sonore (LpA) : 87 dB (A)
Niveau de puissance sonore (LWA) : 98 dB (A)
Incertitude (K) : 3 dB (A)
Modèle JR3070CT
Niveau de pression sonore (LpA) : 89 dB (A)
Niveau de puissance sonore (LWA) : 100 dB (A)
Incertitude (K) : 3 dB (A)
Portez des protections auditives.
Vibration ENG900-1
La valeur totale de vibration (somme du vecteur triaxial)
déterminée selon la norme EN60745 :
Modèle JR3060T
Mode de fonctionnement : coupe de planches
Émission de vibrations (ah,B) : 15,5 m/s2
Incertitude (K) : 2,0 m/s2
Mode de fonctionnement : découpe de poutres en
bois
Émission de vibrations (ah,WB) : 21,0 m/s2
Incertitude (K) : 1,5 m/s2
Modèle JR3070CT
Mode de fonctionnement : coupe de planches
Émission de vibrations (ah,B) : 9,5 m/s2
Incertitude (K) : 1,5 m/s2
Mode de fonctionnement : découpe de poutres en
bois
Émission de vibrations (ah,WB) : 10,5 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur de l’émission des vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée afin de comparer des outils entre
eux.
• La valeur de l’émission des vibrations déclarée peut
également être utilisée lors d’une évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
• Selon la manière dont l’outil est utilisé, il est possible
que l’émission des vibrations pendant l’utilisation réelle
de l’outil électrique diffère de la valeur de l’émission
déclarée.
• Veillez à identifier les mesures de sécurité destinées à
protéger l’opérateur et établies en fonction de
l’estimation de l’exposition dans les conditions réelles
d’utilisation (en prenant en compte toutes les étapes du
cycle de fonctionnement, telles que les périodes de
mise hors tension de l’outil, les périodes de
fonctionnement au ralenti et les périodes de mise en
route).
Pour les pays d’Europe uniquement ENH101-17
Déclaration de conformité CE
Makita déclare que la/les machine(s) suivante(s) :
Nom de la machine :
Scie recipro
N° de modèle/Type : JR3060T, JR3070CT
sont conformes aux directives européennes
suivantes :
2006/42/CE
sont produites conformément aux normes ou documents
de normalisation suivants :
EN60745
Le dossier technique conforme à la norme 2006/42/CE
est disponible auprès de :
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique
31. 12. 2013
Yasushi Fukaya
Directeur
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

DEUTSCH (Originalanweisungen)
12
Übersicht
1Schuh
2 Schuhtaste
3 Hebel
4 Anschlag
5 Schalter
6 Sperrtaste
7 Einstellrad
8 Sägeblatt-Klemmring
9 Freigabeposition
10 Feste Position
11 Klinge
12 Blattklemmhebel
13 Grenzmarkierung
14 Bürstenhalterverschluss
15 Schraubenzieher
TECHNISCHE DATEN
• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen
Technischen Daten ohne Vorankündigung vorbehalten.
• Die Technischen Daten können in den einzelnen Ländern voneinander abweichen.
• Gewicht entsprechend EPTA-Verfahren 01/2003
Vorgesehene Verwendung ENE021-1
Die Maschine ist für das Sägen von Holz, Kunststoff,
Metall und stark verdichtetem Baumaterial vorgesehen.
Sie eignet sich für gerade und gekrümmte Schnitte.
Stromversorgung ENF002-2
Das Werkzeug darf nur an eine Stromversorgung mit
Einphasen-Wechselstrom mit der auf dem Typenschild
angegebenen Spannung angeschlossen werden. Das
Werkzeug verfügt über ein doppelt isoliertes Gehäuse
und kann daher auch an einer Stromversorgung ohne
Schutzkontakt betrieben werden.
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge GEA010-1
WARNUNG Lesen Sie alle Sicherheitshinweise
und Anweisungen sorgfältig durch. Wenn die Hinweise
und Anweisungen nicht beachtet werden, besteht die
Gefahr eines Stromschlags, Brands und/oder das Risiko
von ernsthaften Verletzungen.
Bewahren Sie alle Hinweise und
Anweisungen zur späteren
Referenz gut auf.
SICHERHEITSHINWEISE FÜR DIE
SÄBELSÄGE GEB008-6
1. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie unter Bedingungen
arbeiten, bei denen das Schneidwerkzeug
verborgene Kabel oder das eigene Kabel berühren
kann. Bei Kontakt des Werkzeugs mit einem
stromführenden Kabel wird der Strom an die
Metallteile des Elektrowerkzeugs und dadurch an den
Bediener weitergeleitet, und der Bediener erleidet
einen Stromschlag.
2. Verwenden Sie Klemmen oder eine andere
praktische Methode, um das Werkstück auf einer
stabilen Unterlage zu sichern und abzustützen.
Wenn Sie das Werkstück nur von Hand oder gegen
Ihren Körper halten, befindet es sich in einer instabilen
Lage, die zum Verlust der Kontrolle führen kann.
3. Tragen Sie stets eine Sicherheits- oder
Schutzbrille. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine
Sicherheitsbrille.
4. Schneiden Sie keine Nägel durch. Untersuchen
Sie das Werkstück auf Nägel, und entfernen Sie
diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Sägen, dass
genügend Freiraum hinter dem Werkstück
vorhanden ist, damit das Sägeblatt nicht gegen
eine harte Oberfläche, wie Fußboden, Werkbank
usw., stößt.
7. Halten Sie die Maschine mit festem Griff.
8. Vergewissern Sie sich vor dem Einschalten der
Maschine, dass das Sägeblatt nicht das
Werkstück berührt.
9. Halten Sie die Hände von beweglichen Teilen fern.
10. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit
Handhaltung.
Modell JR3060T JR3070CT
Hubhöhe 32 mm
Max. Schnitttiefen Rohre 130 mm
Holz 255 mm
Hubzahl (min-1)0 - 2.800
Gesamtlänge 485 mm
Nettogewicht 4,4 kg 4,6 kg
Sicherheitsklasse /II

13
11. Schalten Sie die Maschine stets aus und warten
Sie, bis das Sägeblatt zum völligen Stillstand
kommt, bevor Sie die Maschine vom Werkstück
abnehmen.
12. Vermeiden Sie eine Berührung des Sägeblatts
oder des Werkstücks unmittelbar nach der
Bearbeitung, weil sie dann noch sehr heiß sind
und Hautverbrennungen verursachen können.
13. Lassen Sie das Werkzeug nicht unnötig im
Leerlauf laufen.
14. Verwenden Sie stets die korrekte Staubschutzoder
Atemmaske für das jeweilige Material und die
Anwendung.
15. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Werkzeug dazu verleiten, die
Sicherheitsregeln für das Werkzeug zu missachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann es
zu schweren Verletzungen kommen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder
Funktionsprüfung der Maschine stets, dass sie
ausgeschaltet und vom Stromnetz getrennt ist.
Einstellen des Schuhs (Abb. 1 und 2)
Wenn das Sägeblatt an einer Stelle seiner Schneide
abgenutzt ist, verändern Sie die Position des Schuhs, um
einen scharfen, unbenutzten Teil der Schneide zu
verwenden. Dadurch wird die Lebensdauer des
Sägeblatts verlängert. Zum Verstellen des
Führungsschuhs drücken Sie den Schuhknopf in
Richtung „A“, bis er einrastet, wie in der Abbildung
gezeigt, so dass sich der Schuh auf eine der fünf
Raststellungen verschieben lässt. Zur Sicherung des
Führungsschuhs drücken Sie den Schuhknopf in
Richtung „B“, bis er einrastet.
Wahl der Schnittarbeit (Abb. 3)
Dieses Werkzeug kann für einen orbitalen oder geraden
Schnitt verwenden werden. Beim orbitalen Schnitt wird
die Klinge beim Schnittgang nach vorne bewegt und die
Schnittgeschwindigkeit stark erhöht.
Um den Schneidvorgang zu ändern, drücken Sie den
Anschlag, und drehen Sie den Hebel auf die Position für
den gewünschten Schneidvorgang. Geben Sie den
Anschlag dann frei, um den Hebel zu sperren. Sehen Sie
bitte in der Tabelle nach, welche Schneidvorgänge
verfügbar sind.
HINWEIS:
• Beim orbitalen Schnitt bewegt sich die Klinge
gleichzeitig nach oben und unten sowie vor und
zurück. Dadurch wird die Wirksamkeit beim Schneiden
erhöht.
002525
Schalterfunktion (Abb. 4)
VORSICHT:
• Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der Elektronikschalter
ordnungsgemäß funktioniert und beim Loslassen in die
AUSStellung zurückkehrt.
Zum Einschalten der Maschine drücken Sie einfach den
Ein-Aus-Schalter. Die Drehzahl erhöht sich durch
verstärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los. Für
Dauerbetrieb betätigen Sie den Ein-Aus-Schalter und
drücken dann den Arretierknopf hinein.
Zum Ausrasten des Arretierknopfes drücken Sie den Ein-
Aus-Schalter bis zum Anschlag hinein und lassen ihn
dann los.
Geschwindigkeitseinstellrad (Für
JR3070CT) (Abb. 5)
Die Taktzahl pro Minute kann durch Drehen des
Einstellrads eingestellt werden. Dieser Vorgang kann
selbst bei laufendem Elektrowerkzeug durchgeführt
werden. Das Rad ist von 1 (kleinste Taktzahl) bis 6
(größte Taktzahl) eingestellt werden. Drehen Sie das
Einstellrad auf eine der 6 Einstellungen, gemäß der
durchzuführenden Arbeit.
Beziehen Sie sich auf die Tabelle, um die korrekte
Geschwindigkeit für das zu schneidende Werkstück zu
wählen. Jedoch kann die geeignete Geschwindigkeit je
nach der Dicke des Werkstücks verschieden sein. Im
Allgemeinen können Sie Werkstücke bei hohen
Geschwindigkeiten schneller schneiden, doch wird die
Lebensdauer der Klinge in diesem Fall verkürzt.
Position Schneidvorgang Anwendungen
0 Gerader Schnitt
Zum Schneiden von
Weichstahl, Edelstahl und
Plastik.
Für saubere Schnitte in
Holz und Sperrholz.
IKleiner orbitaler
Schnitt
Zum Schneiden von
Weichstahl, Aluminium und
Hartholz.
II Mittelgroßer
orbitaler Schnitt
Zum Schneiden von Holz
und Sperrholz.
Zum schnellen Schneiden
in Aluminium und
Weichstahl.
III Großer orbitaler
Schnitt Zum schnellen Schneiden in Holz und Sperrholz.

14
006574
006584
HINWEIS:
• Wenn das Werkzeug längere Zeit dauerhaft bei
niedriger Geschwindigkeit betrieben wird, wird die
Lebenszeit des Motors reduziert.
• Der Geschwindigkeits-Einstellregler kann nur bis 6 und
zurück bis 1 gedreht werden. Versuchen Sie nicht, ihn
gewaltsam weiter als bis 6 oder 1 zu drehen, sonst
könnte er nicht länger verwendet werken kann.
Die Werkzeuge mit elektronischer Funktion sind leicht zu
bedienen, weil sie die folgenden Merkmale aufweisen.
Konstante Geschwindigkeitsreglung
Elektronische Geschwindigkeitsreglung, um eine
konstante Geschwindigkeit zu erzielen. Ermöglicht einen
feinen Schliff, da die Drehzahl selbst unter Belastung
konstant bleibt.
Softstart-Funktion
Sicherheit und Softstart, da der Startschock unterdrückt
wird.
AUFBAU
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage und Demontage des Sägeblatts
VORSICHT:
• Säubern Sie Sägeblatt, Klemmschuh und/oder
Schieber stets von anhaftenden Spänen oder
Fremdkörpern. Anderenfalls lässt sich das Sägeblatt
möglicherweise nicht fest genug einspannen, was
schwere Verletzungen zur Folge haben kann.
Um das Sägeblatt zu installieren, vergewissern Sie sich
immer, dass sich der Blattklemmhebel in der
Freigabeposition auf der Isolierhülle befindet, bevor
Sie das Sägeblatt einsetzen. Falls sich der
Blattklemmhebel in der Feststellposition befindet, drehen
Sie den Blattklemmhebel in Pfeilrichtung, damit er in der
Freigabeposition arretieren kann. (Abb. 6)
Führen Sie das Sägeblatt bis zum Anschlag in den
Klemmschuh ein. Der Sägeblatt-Klemmhebel dreht sich,
und das Sägeblatt wird fixiert. Vergewissern Sie sich
durch Zugversuch, dass sich das Sägeblatt nicht
herausziehen lässt. (Abb. 7)
HINWEIS:
• Wird das Sägeblatt nicht tief genug eingeführt, kann es
während des Betriebs plötzlich herausgeschleudert
werden. Dies kann gefährliche Folgen haben.
Wenn sich der Hebel im Inneren des Werkzeugs befindet,
schalten Sie das Werkzeug eine Sekunde lang ein, damit
das Blatt wie in der Abbildung dargestellt aus dem
Werkzeug fährt.
Schalten Sie das Werkzeug aus und ziehen Sie den
Netzstecker aus der Steckdose.
Um das Sägeblatt zu entfernen, drehen Sie den
Blattklemmhebel vollständig in die Pfeilrichtung. Das
Sägeblatt wird entfernt, und der Blattklemmhebel wird in
der Freigabeposition arretiert. (Abb. 8)
HINWEIS:
• Halten Sie beim Einschalten Hände und Finger vom
Hebel fern. Anderenfalls kann es zu Verletzungen
kommern.
• Falls Sie das Sägeblatt entfernen, ohne den
Blattklemmhebel vollständig zu drehen, wird der Hebel
möglicherweise nicht in der Freigabeposition
arretiert. Drehen Sie den Hebel in diesem Fall erneut
bis zum Anschlag, und vergewissern Sie sich, dass der
Blattklemmhebel in der Freigabeposition arretiert
ist.
BETRIEB (Abb. 9)
VORSICHT:
• Drücken Sie den Schuh während des Betriebs immer
fest gegen das Werkstück. Wird der Schuh während
des Arbeitens vom Werkstück entfernt oder in zu
großem Abstand vom Werkstück gehalten, kommt es
zu starken Vibrationen bzw. zum Verkanten und damit
zu Gefahr durch Brechen des Sägeblatts.
• Tragen Sie beim Sägen von Metall immer
Handschuhe, um Ihre Hände vor umherfliegenden
heißen Spänen zu schützen.
• Tragen Sie stets einen geeigneten Augenschutz, der
den aktuellen Landesnormen entspricht.
• Verwenden Sie beim Sägen von Metall immer ein
geeignetes Kühlmittel (Schneidöl). Nicht verwenden
von Kühlmitteln führt zu vorzeitigem Verschleiß des
Sägeblatts.
Drücken Sie den Schuh fest gegen das Werkstück, um
Rückschläge auf die Säge zu vermeiden. Halten Sie die
Säge so, dass das Sägeblatt das Werkstück gerade
berührt. Sägen Sie zunächst mit einer niedrigen Hubzahl
an. Machen Sie zunächst einen Führungsschnitt bei
niedriger Geschwindigkeit. Sägen Sie dann bei höherer
Geschwindigkeit weiter.
Nummer auf dem
Einstellrad Taktzahl pro Minute
6 2.800
5 2.500
4 1.850
3 1.400
2 1.000
1950
Zu schneidendes
Werkstück
Zahl auf dem Einstellregler
Holz 6
Autoklav-Leichtbeton 5 - 6
Weichstahl 3 - 4
Aluminium 3 - 5
Plastik 1 - 4
Edelstahl 1 - 2

15
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine
auszuschalten und vom Stromnetz zu trennen.
• Verwenden Sie zum Reinigen niemals Kraftstoffe,
Benzin, Verdünner, Alkohol oder ähnliches. Dies kann
zu Verfärbungen, Verformungen oder Rissen führen.
Auswechseln der Kohlebürsten (Abb. 10)
Die Kohlebürsten müssen regelmäßig entfernt und
überprüft werden. Wenn sie bis zur Verschleißgrenze
abgenutzt sind, müssen sie erneuert werden. Halten Sie
die Kohlebürsten stets sauber, damit sie ungehindert in
den Haltern gleiten können. Beide Kohlebürsten sollten
gleichzeitig erneuert werden. Verwenden Sie nur
identische Kohlebürsten.
Drehen Sie die Bürstenhalterkappen mit einem
Schraubendreher heraus. Nehmen Sie die abgenutzten
Kohlebürsten heraus, setzen Sie die neuen ein, und
drehen Sie dann die Bürstenhalterkappen wieder ein.
(Abb. 11)
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-
Originalersatzteilen ausgeführt werden.
SONDERZUBEHÖR
ACHTUNG:
• Für das in diesem Handbuch beschriebene Makita-
Gerät werden die folgenden Zubehör- und Zusatzteile
empfohlen. Bei Verwendung anderer Zubehör- und
Zusatzteile kann es zu Verletzungen kommen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie von Ihrem
Makita-Servicecenter.
• Reciprosägeblätter
• Transportkoffer
HINWEIS:
• Einige der in der Liste aufgeführten Elemente sind dem
Werkzeugpaket als Standardzubehör beigefügt. Diese
können in den einzelnen Ländern voneinander
abweichen.
Schall ENG905-1
Typischer A-bewerteter Schalldruckpegel nach
EN60745:
Modell JR3060T
Schalldruckpegel (LpA): 87 dB (A)
Schallleistungspegel (LWA): 98 dB (A)
Unsicherheit (K): 3 dB (A)
Modell JR3070CT
Schalldruckpegel (LpA): 89 dB (A)
Schallleistungspegel (LWA): 100 dB (A)
Unsicherheit (K): 3 dB (A)
Tragen Sie Gehörschutz.
Schwingung ENG900-1
Schwingungsgesamtwerte (Vektorsumme dreier Achsen)
nach EN60745:
Modell JR3060T
Arbeitsmodus: Schneiden von Karton
Schwingungsbelastung (ah,B): 15,5 m/s2
Unsicherheit (K): 2,0 m/s2
Arbeitsmodus: Schneiden von Holzbalken
Schwingungsbelastung (ah,WB): 21,0 m/s2
Unsicherheit (K): 1,5 m/s2
Modell JR3070CT
Arbeitsmodus: Schneiden von Karton
Schwingungsbelastung (ah,B): 9,5 m/s2
Unsicherheit (K): 1,5 m/s2
Arbeitsmodus: Schneiden von Holzbalken
Schwingungsbelastung (ah,WB): 10,5 m/s2
Unsicherheit (K): 1,5 m/s2
ENG901-1
• Der hier angegebene Wert für die erzeugten
Schwingungen wurde gemäß dem genormten
Testverfahren ermittelt und kann als Vergleich zu
anderen Werkzeugen herangezogen werden.
• Der angegebene Wert für die erzeugten Schwingungen
ist außerdem für eine vorbeugende Bewertung der
Belastung zu verwenden.
WARNUNG:
• Die Schwingungsbelastung kann bei tatsächlichem
Gebrauch des Elektrowerkzeugs in Abhängigkeit von
der Handhabung des Elektrowerkzeugs von dem hier
aufgeführten Wert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den
Bediener getroffen werden, die auf den unter den
tatsächlichen Arbeitsbedingungen zu erwartenden
Belastungen beruhen (beziehen Sie alle Bestandteile
des Arbeitsablaufs ein, also zusätzlich zu den
Arbeitszeiten auch Zeiten, in denen das Werkzeug
ausgeschaltet ist oder ohne Last läuft).
Nur für europäische Länder ENH101-17
EG-Konformitätserklärung
Makita erklärt, dass die nachfolgende(n) Maschine(n):
Bezeichnung der Maschine(n):
Reciprosäge
Nummer/Typ des Modells: JR3060T, JR3070CT
den folgenden Richtlinien der Europäischen Union
genügt/genügen:
2006/42/EG
Sie werden gemäß den folgenden Standards oder
Normen gefertigt:
EN60745
Die technischen Unterlagen gemäß 2006/42/EG sind
erhältlich von:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
31. 12. 2013
Yasushi Fukaya
Direktor
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

ITALIANO (Istruzioni originali)
16
Visione Generale
1 Scarpa
2 Bottone scarpa
3Leva
4 Stopper
5 Grilletto dell’interruttore
6 Bottone di bloccaggio
7 Manopola di regolazione
8 Manicotto di fermo lama
9 Posizione rilasciata
10 Posizione fissa
11 Lama
12 Leva di fermo lama
13 Segno limite
14
Coperchio delle spazzole a carbone
15 Cacciavite
DATI TECNICI
• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtù del nostro
programma continuo di ricerca e sviluppo.
• Le caratteristiche tecniche possono differire da paese a paese.
• Peso determinato in conformità con la EPTA-Procedure 01/2003
Uso previsto ENE021-1
Questo utensile è progettato per il taglio del legno,
plastica, metallo e materiali da costruzione con un forte
impatto. Esso è adatto per i tagli diritti e curvi.
Alimentazione ENF002-2
L’utensile deve essere collegato a una presa di corrente
con la stessa tensione di quella indicata sulla targhetta e
può funzionare soltanto con corrente alternata monofase.
L’utensile è dotato di doppio isolamento, pertanto può
essere usato anche con prese di corrente sprovviste della
messa a terra.
Avvertenze generali di sicurezza
per l’uso dell’utensile GEA010-1
AVVERTENZA Leggere attentamente tutte le
avvertenze di sicurezza e le istruzioni. La mancata
osservanza delle istruzioni e delle avvertenze riportate di
seguito potrebbe provocare scosse elettriche, incendi e/o
lesioni gravi.
Conservare le avvertenze e le
istruzioni per riferimenti futuri.
AVVERTENZE DI SICUREZZA PER
IL SEGHETTO ALTERNATIVO
GEB008-6
1. Se vengono eseguite operazioni in cui
l’accessorio da taglio può toccare fili nascosti o il
cavo di alimentazione dell’utensile, impugnare
l’utensile utilizzando i punti di presa isolati. Se
l’accessorio da taglio entra a contatto con un filo
percorso da corrente, le parti metalliche esposte
dell’utensile si troveranno anch’esse sotto tensione e
potrebbero provocare scosse elettriche all’operatore.
2. Usare una morsa od altro dispositivo adatto per
fissare e supportare il pezzo su un piano stabile. Il
pezzo tenuto con la mano o contro il corpo diventa
instabile e potrebbe causare una perdita di controllo.
3. Portare sempre occhiali di protezione o
occhialoni. I comuni occhiali da vista o da sole
NON sono occhiali di protezione.
4. Evitare di tagliare chiodi. Ispezionare il pezzo e, se
ci sono chiodi, rimuoverli prima di procedere.
5. Non tagliare pezzi eccessivamente grandi.
6. Controllare che ci sia il gioco corretto dietro il
pezzo prima di tagliarlo, in modo che la lama non
urti contro il pavimento, il banco di lavoro, ecc.
7. Tenere saldamente il pezzo.
8. Accertarsi che la lama non faccia contatto con il
pezzo prima di attivare l’interruttore.
9. Tenere le mani lontane dalle parti mobili.
10. Non appoggiare l’utensile che gira se non viene
usato. Farlo funzionare soltanto tenendolo in
mano.
11. Spegnere sempre l’utensile e aspettare che la
lama si sia fermata completamente prima di
toglierla dal pezzo.
12. Non toccare la lama o il pezzo immediatamente
dopo il taglio. Potrebbero essere molto caldi e
causare bruciature.
13. Non far funzionare inutilmente l’utensile senza
carico.
Modello JR3060T JR3070CT
Lunghezza della corsa 32 mm
Capacità massima di taglio Tubazione 130 mm
Legno 255 mm
N°. corse/min. (min-1)0 - 2.800
Lunghezza totale 485 mm
Peso netto 4,4 kg 4,6 kg
Classe di sicurezza /II

17
14. Usare sempre una mascherina/respiratore adatti al
materiale e all’applicazione con cui si lavora.
15. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitare l’inalazione o il contatto con la pelle.
Osservare le precauzioni del produttore del
materiale.
CONSERVATE QUESTE
ISTRUZIONI.
ATTENZIONE:
NON lasciare che la familiarità acquisita con il
prodotto (dovuta all’uso ripetuto) provochi
l’inosservanza delle regole di sicurezza per il
presente utensile. L’USO IMPROPRIO o la mancata
osservanza delle norme di sicurezza contenute in
questo manuale può provocare lesioni personali
gravi.
DESCRIZIONE DEL
FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolare o controllare le
sue funzioni.
Regolazione della scarpa (Fig. 1 e 2)
Se la lama perde l’efficienza di taglio in un punto lungo il
bordo di taglio, riposizionare la scarpa per usare una parte
tagliente non utilizzata del suo bordo di taglio. Ciò aiuta a
prolungare la vita della lama. Per riposizionare la scarpa,
spingere il bottone scarpa nella direzione “A” con uno
scatto e riposizionare come mostrato nella figura in modo
da poter eseguire la regolazione a cinque vie. Per fissare
la scarpa, spingere il bottone scarpa nella direzione “B”
con uno scatto.
Selezionare l’azione di taglio (Fig. 3)
Questo utensile può essere azionato con un’azione di
taglio orbitale o a linea retta. L’azione di taglio orbitale
spinge la lama avanti sulla corsa di taglio ed aumenta di
gran lunga la velocità di taglio.
Per cambiare l’azione di taglio, premere lo stopper e
girare la leva nella posizione dell’azione di taglio
desiderata. Poi, rilasciare lo stopper per bloccare la leva.
Fare riferimento alla tabella per selezionare l’azione di
taglio appropriata.
NOTA:
• Azione orbitale significa che la lama della sega si
muove contemporaneamente in su ed in giù e avanti
ed indietro. Ciò aumenta l’efficienza del taglio.
002525
Operazione dell’interruttore (Fig. 4)
ATTENZIONE:
• Prima di schiacciare l’interruttore, sempre controllate
se il grilletto dell’interruttore lavora come si deve e
ritorna la suo posto quando lo lasciate libero.
Per avviare l’utensile, schiacciate semplicemente il
grilletto. La velocità dell’utensile aumenta con l’aumento
della pressione sul grilletto. Rilasciate il grilletto per
fermarlo. Per il funzionamento continuo, schiacciate il
grilletto e spingete dentro il bottone di bloccaggio.
Per fermare l’utensile dalla posizione di bloccaggio,
schiaccate completamente il grilletto e rilasciatelo.
Manopola di regolazione della velocità
(Per JR3070CT) (Fig. 5)
Le corse al minuto possono essere regolate ruotando la
manopola di regolazione. Ciò può essere fatto persino
mentre l’utensile è in funzione. La manopola è
contrassegnata da 1 (velocità minima) a 6 (velocità
massima). Ruotare la manopola di regolazione senza
arresti meccanici tra 1 e 6 a seconda del lavoro che si
deve svolgere.
Consultare la tabella per selezionare la velocità
appropriata per il pezzo da tagliare. Tuttavia, la velocità
appropriata potrebbe differire con il tipo di spessore del
pezzo. In generale, le velocità maggiori consentono di
tagliare i pezzi più rapidamente, ma la durata della lama si
riduce.
006574
Posizione Azione di taglio Applicazioni
0Azione di taglio a
linea retta
Per tagliare acciaio
dolce, acciaio
inossidabile e
plastiche.
Per tagli netti in legno
e compensato.
IAzione di taglio
orbitale piccolo
Per tagliare acciaio
dolce, alluminio e
legno duro.
II Azione di taglio
orbitale medio
Per tagliare legno e
compensato.
Per tagli veloci in
alluminio e acciaio
dolce.
III Azione di taglio
orbitale grande
Per tagli veloci in
legno e compensato.
Numero sulla manopola di
regolazione
Corse al minuto
6 2.800
5 2.500
4 1.850
3 1.400
2 1.000
1950

18
006584
NOTA:
• Se l’utensile viene utilizzato a bassa velocità per un
periodo di tempo prolungato e continuativo, la durata di
funzionamento del motore è soggetta a una riduzione.
• La manopola di regolazione della velocità può essere
girata soltanto fino a 6 e indietro fino a 1. Non forzarla
dopo 6 o 1, altrimenti la funzione di regolazione della
velocità potrebbe non essere più operativa.
Gli utensili dotati di funzione elettronica sono facili da
utilizzare per le seguenti funzioni.
Controllo della velocità costante
Controllo elettronico della velocità per ottenere la velocità
costante. È possibile ottenere una finitura accurata,
poiché la velocità di rotazione viene mantenuta costante
anche in condizioni di carico.
Funzione di avvio delicato
Avvio sicuro e delicato grazie all’eliminazione dell’urto
iniziale.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento su
di esso.
Installazione o rimozione della lama
ATTENZIONE:
• Togliete sempre tutti i trucioli e le sostanze estranee
attaccate alla lama, fermo lama e/o scivolo. In caso
contrario, il serraggio della lama potrebbe essere
insufficiente e causare lesioni gravi.
Per installare la lama della sega, assicurarsi sempre che
la leva di fermo lama sia in posizione rilasciata sulla
copertura isolante prima di inserire la lama della sega. Se
la leva di fermo lama è in posizione fissa, ruotare la leva
di fermo lama nella direzione della freccia, in modo che
possa essere bloccata in posizione rilasciata . (Fig. 6)
Inserire completamente la lama nel morsetto. La leva
della lama ruota e in tal modo la lama viene fissata.
Assicurarsi di aver posizionato correttamente la lama
tentando di estrarla. La lama non deve muoversi. (Fig. 7)
NOTA:
• Se non si inserisce la lama sufficientemente dentro,
essa potrebbe essere espulsa improvvisamente
durante il lavoro. Ciò è estremamente pericoloso.
Se la leva è posizionata verso l’interno dell’utensile,
accendere l’utensile per un secondo per far uscire la lama
come mostrato in figura.
Spegnere e scollegare l’utensile dalla presa di corrente.
Per rimuovere la lama della sega, ruotare completamente
la leva di fermo lama nella direzione della freccia. La lama
della sega viene rimossa e la leva di fermo lama viene
fissata in posizione rilasciata . (Fig. 8)
NOTA:
• Tenere le mani e le dita lontano dalla leva durante le
operazioni di accensione/spegnimento. Il mancato
rispetto delle precauzioni di sicurezza può provocare
lesioni personali.
• Se si rimuove la lama della sega senza ruotare
completamente la leva di fermo lama, la leva potrebbe
non venire bloccata in posizione rilasciata . In
questo caso, ruotare di nuovo e completamente la leva
di fermo lama, ed assicurarsi che la leva di fermo lama
sia bloccata in posizione rilasciata .
LAVORAZIONE (Fig. 9)
ATTENZIONE:
• Durante il funzionamento, premere sempre saldamente
la scarpa contro il pezzo in lavorazione. Se la scarpa è
staccata o non rimane a contatto del pezzo durante la
lavorazione, si producono forti vibrazioni e/o torsioni
che possono provocare la rottura della lama
determinando il rischio di lesioni.
• Quando tagliate metalli, indossate sempre guanti per
proteggere le mani da scintille.
• Indossare sempre una protezione adatta per gli occhi
conforme agli standard nazionali.
• Quando tagliate metalli, usate sempre un refrigerante
adatto (olio refrigerante). Non usare il refrigerante
causerà il consumo rapido della lama.
Esercitate forte pressione sulla scarpa affinchè stia
sempre a contatto col pezzo da lavorare. Non permettete
che lo utensile abbia movimenti incontrollati. All’inizio
portate lo utensile a leggero contatto con il pezzo da
tagliare. Fare prima una scanalatura di prova a bassa
velocità. Quindi, continuare a tagliare a una velocità
superiore.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento di
ispezione o di manutenzione.
• Evitare assolutamente di usare benzina, diluenti,
solventi, alcol o sostanze simili. In caso contrario,
potrebbero verificarsi scoloriture, deformazioni o
incrinature.
Sostituzione delle spazzole di carbone
(Fig. 10)
Rimuovere e ispezionare regolarmente le spazzole di
carbone. Sostituirle quando sono consumate fino al limite
di usura. Mantenere pulite le spazzole di carbone, che
devono potersi muovere liberamente nel portaspazzole.
Pezzo da tagliare Numero sulla manopola di
regolazione
Legno 6
Cemento leggero passato
in autoclave
5 - 6
Acciaio dolce 3 - 4
Alluminio 3 - 5
Plastica 1 - 4
Acciaio inossidabile 1 - 2

19
Le spazzole di carbone vanno sostituite entrambe allo
stesso tempo. Usare soltanto spazzole di carbone
identiche.
Per rimuovere le spazzole di carbone, usare un
cacciavite. Togliere le spazzole usurate, inserire le nuove
e fissare i tappi del portaspazzole. (Fig. 11)
Per preservare la SICUREZZA e l’AFFIDABILITÀ del
prodotto, le riparazioni e qualsiasi altro intervento di
manutenzione e di regolazione devono essere eseguiti da
un centro di assistenza Makita usando ricambi Makita.
ACCESSORI OPZIONALI
ATTENZIONE:
• Si consiglia l’uso dei seguenti accessori per l’utensile
Makita descritto in questo manuale. L’uso di qualsiasi
altro accessorio potrebbe provocare lesioni personali.
Utilizzare gli accessori esclusivamente per l’uso
dichiarato.
Per l’assistenza e per ulteriori informazioni su tali
accessori, rivolgersi al centro assistenza Makita di zona.
• Lame per seghetto alternativo
• Valigetta portautensile in plastica
NOTA:
• Alcuni degli accessori elencati potrebbero essere
inclusi nella confezione dell’utensile come accessori
standard. Gli accessori standard possono differire da
paese a paese.
Rumore ENG905-1
Il tipico livello di rumore ponderato “A” è determinato in
conformità con la norma EN60745:
Modello JR3060T
Livello di pressione sonora (LpA): 87 dB (A)
Livello di potenza sonora (LWA): 98 dB (A)
Variazione (K): 3 dB (A)
Modello JR3070CT
Livello di pressione sonora (LpA): 89 dB (A)
Livello di potenza sonora (LWA): 100 dB (A)
Variazione (K): 3 dB (A)
Indossare una protezione acustica.
Vibrazione ENG900-1
Il valore totale della vibrazione (somma vettoriale
triassiale) viene determinato in conformità con la norma
EN60745:
Modello JR3060T
Modalità di lavoro: taglio dei pannelli
Emissione di vibrazioni (ah,B): 15,5 m/s2
Variazione (K): 2,0 m/s2
Modalità di lavoro: taglio di travi in legno
Emissione di vibrazioni (ah,WB): 21,0 m/s2
Variazione (K): 1,5 m/s2
Modello JR3070CT
Modalità di lavoro: taglio dei pannelli
Emissione di vibrazioni (ah,B): 9,5 m/s2
Variazione (K): 1,5 m/s2
Modalità di lavoro: taglio di travi in legno
Emissione di vibrazioni (ah,WB): 10,5 m/s2
Variazione (K): 1,5 m/s2
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato in conformità con il metodo di test standard e
può essere utilizzato per confrontare tra loro diversi
utensili.
• Il valore dell’emissione delle vibrazioni dichiarato può
anche essere usato per stime preliminari
dell’esposizione.
AVVERTENZA:
• L’emissione delle vibrazioni durante l’uso effettivo
dell’utensile elettrico può risultare diversa rispetto al
valore dichiarato, in base alla modalità d’uso
dell’utensile.
• Assicurarsi di individuare le necessarie misure di
sicurezza per proteggere l’operatore in base a una
stima dell’esposizione nelle condizioni reali di utilizzo
(prendendo in considerazione tutte le fasi del ciclo
operativo, come quante volte l’utensile viene spento e i
periodi in cui rimane inattivo, oltre al tempo di
avviamento).
Solo per i paesi europei ENH101-17
Dichiarazione di conformità CE
Makita dichiara che le macchine seguenti:
Denominazione dell’utensile:
Seghetto diritto
N. modello/Tipo: JR3060T, JR3070CT
sono conformi alle seguenti direttive europee:
2006/42/EC
Sono prodotte in conformità agli standard o ai documenti
standardizzati riportati di seguito:
EN60745
Il documento tecnico ai sensi della Direttiva europea
2006/42/EC è disponibile presso:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio
31. 12. 2013
Yasushi Fukaya
Direttore
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

NEDERLANDS (Originele instructies)
20
Verklaring van algemene gegevens
1 Schoen
2 Schoenknop
3Instelknop
4 Vergrendelknopje
5 Trekschakelaar
6 Vergrendelknop
7 Instelwiel
8 Zaagbladklemmof
9 Vrije stand
10 Vaste stand
11 Zaagblad
12 Zaagbladklemhendel
13 Limietmarkering
14 Koolborsteldop
15 Schroevendraaier
TECHNISCHE GEGEVENS
• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit
gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens kunnen van land tot land verschillen.
• Gewicht volgens EPTA-procedure 01/2003
Doeleinden van gebruik ENE021-1
Dit gereedschap is bedoeld voor het zagen van hout,
kunststof, metaal en bouwmaterialen met grote
slagsterkte. Het is geschikt voor zowel recht als krom
zagen.
Voeding ENF002-2
Het gereedschap mag uitsluitend worden aangesloten op
een voeding met dezelfde spanning als aangegeven op
het typeplaatje en werkt alleen op enkele-fase
wisselstroom. Het gereedschap is dubbel geïsoleerd en
mag derhalve ook op een niet-geaard stopcontact worden
aangesloten.
Algemene
veiligheidswaarschuwingen voor
elektrisch gereedschap GEA010-1
WAARSCHUWING Lees alle
veiligheidswaarschuwingen en alle instructies. Het
niet volgen van de waarschuwingen en instructies kan
leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en
instructies om in de toekomst te
kunnen raadplegen.
VEILIGHEIDSWAARSCHUWINGEN
SPECIFIEK VOOR EEN
RECIPROZAAG GEB008-6
1. Houd elektrisch gereedschap vast aan het
geïsoleerde oppervlak van de handgrepen
wanneer u werkt op plaatsen waar het
zaagaccessoire met verborgen bedrading of zijn
eigen snoer in aanraking kan komen. Wanneer het
zaagaccessoire in aanraking komt met onder
spanning staande draden, zullen de niet-geïsoleerde
metalen delen van het gereedschap onder spanning
komen te staan zodat de gebruiker een elektrische
schok kan krijgen.
2. Gebruik klemmen of andere bevestigingsmiddelen
om het werkstuk op een stabiel platform te
bevestigen en te ondersteunen. Het werkstuk is
onstabiel en er is gevaar voor controleverlies wanneer
u het werkstuk met de hand vasthoudt of het tegen uw
lichaam houdt.
3. Draag altijd een veiligheidsbril of een
beschermbril. Een gewone bril of een zonnebril is
GEEN veiligheidsbril.
4. Vermijd het zagen op spijkers. Inspecteer het
werkstuk alvorens met het zagen te beginnen en
haal alle spijkers eruit.
5. Zaag geen werkstukken die te groot zijn.
6. Controleer vooraf of er voldoende ruimte voorbij
het werkstuk is, zodat het zaagblad niet tegen de
vloer, een werkbank e.d. zal stoten.
7. Houd het gereedschap stevig vast.
Model JR3060T JR3070CT
Slaglengte 32 mm
Max. zaagcapaciteiten Pijp 130 mm
Hout 255 mm
Aantal zaagbewegingen/min (min-1)0 - 2.800
Totale lengte 485 mm
Netto gewicht 4,4 kg 4,6 kg
Veiligheidsklasse /II
