Makita RS001G User manual

RS001G
EN Cordless Rear Handle Saw INSTRUCTION MANUAL 6
PL Akumulatorowa ręczna
pilarka tarczowa INSTRUKCJA OBSŁUGI 14
HU Hátsó markolatú
akkumulátoros fűrész HASZNÁLATI KÉZIKÖNYV 24
SK Akumulátorová píla so
zadnou rukoväťou NÁVOD NA OBSLUHU 33
CS Akumulátorová pila se zadní
rukojetí NÁVOD K OBSLUZE 42
UK Бездротова пила з задньою
ручкою ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 51
RO Ferăstrău cu mâner posterior
cu acumulator MANUAL DE INSTRUCŢIUNI 61
DE Akku-Handkreissäge BETRIEBSANLEITUNG 70

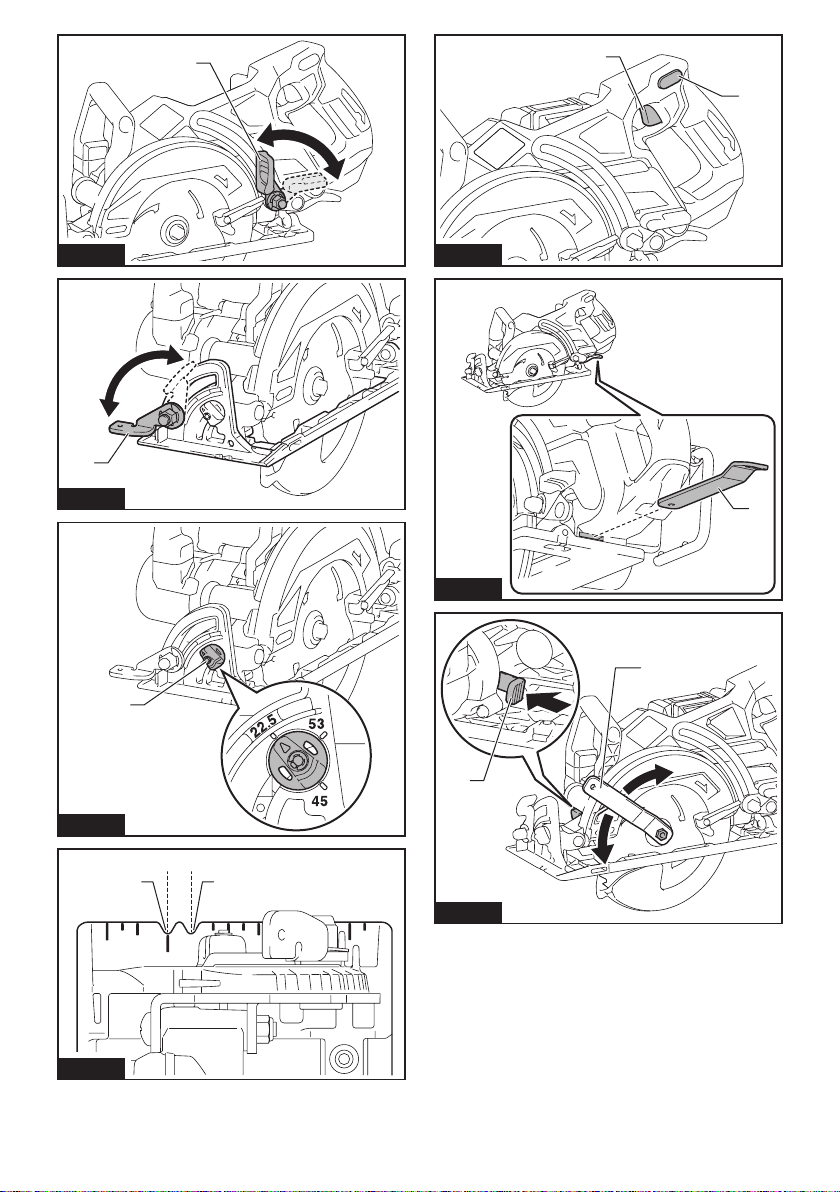

Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
3
1
2
Fig.7
1
2
Fig.8
2

1
Fig.9
1
Fig.10
1
Fig.11
1 2
Fig.12
1
2
Fig.13
1
Fig.14
1
2
3
4
Fig.15
3

1
2
3
5
6
4
Fig.16
1
2
3
5
6
4
7
Fig.17
12
3
4
5
Fig.18
12
3
4
5
Fig.19
12
3
4
5
6
15.88
15.88
15.88
Fig.20
1
Fig.21
21
4
3
Fig.22
4

1
2
4
56
3
3
2
Fig.23
Fig.24
1
2
3
Fig.25
Fig.26
1
2
Fig.27
1
Fig.28
1
2
Fig.29
5

6ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: RS001G
Blade diameter 185 mm
Max. Cutting depth at 0° 65 mm
at 45° bevel 45 mm
at 53° bevel 38 mm
No load speed 6,400 min-1
Overall length 446 mm
Rated voltage D.C. 36 V - 40 V max
Net weight 5.0 - 5.6 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydi󰀨erfromcountrytocountry.
• Theweightmaydi󰀨erdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL4025 / BL4040* / BL4050F*
*:Recommendedbattery
Charger DC40RA / DC40RB / DC40RC
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
Thetoolisintendedforperforminglengthwaysand
crosswaysstraightcutsandmitercutswithanglesin
woodwhileinrmcontactwiththeworkpiece.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN62841-2-5:
Soundpressurelevel(LpA):92dB(A)
Soundpowerlevel(LWA):103dB(A)
Uncertainty(K):3dB(A)
NOTE:Thedeclarednoiseemissionvalue(s)has
been measured in accordance with a standard test
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclarednoiseemissionvalue(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can di󰀨er from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
mined according to EN62841-2-5:
Work mode: cutting wood
Vibrationemission(ah,W):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationtotalvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.

7ENGLISH
WARNING: The vibration emission during actual
use of the power tool can di󰀨er from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched o󰀨 and when
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless)powertool.
Cordless circular saw safety warnings
Cutting procedures
1.
DANGER: Keep hands away from cutting area
and the blade. Keep your second hand on auxil-
iary handle, or motor housing. If both hands are
holdingthesaw,theycannotbecutbytheblade.
2. Do not reach underneath the workpiece. The guard
cannotprotectyoufromthebladebelowtheworkpiece.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4. Never hold the workpiece in your hands or
across your leg while cutting. Secure the
workpiece to a stable platform. It is important to
supporttheworkproperlytominimisebodyexpo-
sure, blade binding, or loss of control.
►Fig.1
5.
Hold the power tool by insulated gripping surfaces,
when performing an operation where the cutting
tool may contact hidden wiring. Contact with a “live”
wire will also make exposed metal parts of the power
tool “live” and could give the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide.Thisimprovestheaccuracy
of cut and reduces the chance of blade binding.
7.
Always use blades with correct size and shape
(diamond versus round) of arbour holes. Blades
that do not match the mounting hardware of the
sawwillruno󰀨-centre,causinglossofcontrol.
8. Never use damaged or incorrect blade wash-
ers or bolt. The blade washers and bolt were
speciallydesignedforyoursaw,foroptimum
performanceandsafetyofoperation.
Kickback causes and related warnings
—
kickbackisasuddenreactiontoapinched,jammedor
misaligned saw blade, causing an uncontrolled saw to
lift up and out of the workpiece toward the operator;
— whenthebladeispinchedorjammedtightlybythe
kerf closing down, the blade stalls and the motor reac-
tiondrivestheunitrapidlybacktowardtheoperator;
— if the blade becomes twisted or misaligned in the cut,
the teeth at the back edge of the blade can dig into
the top surface of the wood causing the blade to climb
outofthekerfandjumpbacktowardtheoperator.
Kickbackistheresultofsawmisuseand/orincorrect
operating procedures or conditions and can be avoided
bytakingproperprecautionsasgivenbelow.
1.
Maintain a rm grip with both hands on the saw
and position your arms to resist kickback forces.
Position your body to either side of the blade, but
not in line with the blade.Kickbackcouldcausethe
sawtojumpbackwards,butkickbackforcescanbecon-
trolledbytheoperator,ifproperprecautionsaretaken.
2. When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the
blade comes to a complete stop. Never attempt
to remove the saw from the work or pull the
saw backward while the blade is in motion or
kickback may occur. Investigate and take correc-
tive actions to eliminate the cause of blade binding.
3. When restarting a saw in the workpiece, centre
the saw blade in the kerf so that the saw teeth
are not engaged into the material. If a saw blade
binds,itmaywalkuporkickbackfromthework-
piece as the saw is restarted.
4. Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel.
►Fig.2
►Fig.3
5.
Do not use dull or damaged blades. Unsharpened
orimproperlysetbladesproducenarrowkerfcaus-
ing excessive friction, blade binding and kickback.
6. Blade depth and bevel adjusting locking levers must be
tight and secure before making the cut.Ifbladeadjust-
mentshiftswhilecutting,itmaycausebindingandkickback.
7. Use extra caution when sawing into existing
walls or other blind areas. The protruding blade
maycutobjectsthatcancausekickback.
8. ALWAYS hold the tool rmly with both hands.
NEVER place your hand, leg or any part of your
body under the tool base or behind the saw,
especially when making cross-cuts. If kickback
occurs,thesawcouldeasilyjumpbackwardsover
yourhand,leadingtoseriouspersonalinjury.
►Fig.4

8ENGLISH
9. Never force the saw. Push the saw forward at a
speed so that the blade cuts without slowing.
Forcing the saw can cause uneven cuts, loss of
accuracy,andpossiblekickback.
Lower guard function
1. Check the lower guard for proper closing
before each use. Do not operate the saw if the
lower guard does not move freely and close
instantly. Never clamp or tie the lower guard
into the open position.Ifthesawisaccidentally
dropped,thelowerguardmaybebent.Raisethe
lower guard with the retracting handle and make
sureitmovesfreelyanddoesnottouchtheblade
oranyotherpart,inallanglesanddepthsofcut.
2.
Check the operation of the lower guard spring. If
the guard and the spring are not operating prop-
erly, they must be serviced before use. Lower
guardmayoperatesluggishlyduetodamagedparts,
gummydeposits,orabuild-upofdebris.
3. The lower guard may be retracted manually
only for special cuts such as “plunge cuts”
and “compound cuts”. Raise the lower guard
by the retracting handle and as soon as the
blade enters the material, the lower guard
must be released. For all other sawing, the lower
guardshouldoperateautomatically.
4. Always observe that the lower guard is cover-
ing the blade before placing the saw down on
bench or oor. An unprotected, coasting blade
will cause the saw to walk backwards, cutting
whatever is in its path. Be aware of the time it
takes for the blade to stop after switch is released.
5.
To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check
to see that retracting handle does not touch
tool housing. Leaving blade exposed is VERY
DANGEROUSandcanleadtoseriouspersonalinjury.
Additional safety warnings
1.
Use extra caution when cutting damp wood, pres-
sure treated lumber, or wood containing knots.
Maintain smooth advancement of tool without decrease
in blade speed to avoid overheating the blade tips.
2. Do not attempt to remove cut material when
blade is moving. Wait until blade stops before
grasping cut material.Bladescoastafterturno󰀨.
3. Avoid cutting nails. Inspect for and remove all
nails from lumber before cutting.
4.
Place the wider portion of the saw base on that part
of the workpiece which is solidly supported, not on
the section that will fall o󰀨 when the cut is made. If
the workpiece is short or small, clamp it down. DO
NOT TRY TO HOLD SHORT PIECES BY HAND!
►Fig.5
5. Before setting the tool down after completing a
cut, be sure that the guard has closed and the
blade has come to a complete stop.
6. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
►Fig.6
7. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
8. Do not stop the blades by lateral pressure on
the saw blade.
9. Do not use any abrasive wheels.
10. Only use the saw blade with the diameter that
is marked on the tool or specied in the man-
ual.Useofanincorrectlysizedblademaya󰀨ect
the proper guarding of the blade or guard opera-
tionwhichcouldresultinseriouspersonalinjury.
11. Keep blade sharp and clean. Gum and wood
pitch hardened on blades slows saw and
increasespotentialforkickback.Keepbladeclean
byrstremovingitfromtool,thencleaningitwith
gum and pitch remover, hot water or kerosene.
Never use gasoline.
12. Wear a dust mask and hearing protection when
use the tool.
13. Always use the saw blade intended for cutting
the material that you are going to cut.
14. Only use the saw blades that are marked with
a speed equal or higher than the speed marked
on the tool.
15. (For European countries only)
Always use the blade which conforms to
EN847-1.
16. Place the tool and the parts on a at and stable
surface.Otherwisethetoolorthepartsmayfall
andcauseaninjury.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble or tamper the battery
cartridge.Itmayresultinare,excessiveheat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.

9ENGLISH
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.Suchconductmayresultina
re,excessiveheat,orexplosion.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
inganexpertforhazardousmaterialisrequired.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormasko󰀨opencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.Itmayresultinpoorperformanceor
breakdownofthetoolorbatterycartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near a high-voltage elec-
trical power lines.Itmayresultinamalfunction
orbreakdownofthetoolorbatterycartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipo󰀨yourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
CAUTION: Do not use the battery adapter with
the circular saw. The cable of the battery adapter
may hinder the operation and result in personal
injury.
►Fig.7: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.

10 ENGLISH
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutso󰀨powertothe
motortoextendtoolandbatterylife.Thetoolwillauto-
maticallystopduringoperationifthetoolorbatteryis
placed under one of the following conditions.
Overload protection
Whenthetool/batteryisoperatedinamannerthat
causesittodrawanabnormallyhighcurrent,thetool
automaticallystops.Inthissituation,turnthetoolo󰀨
and stop the application that caused the tool to become
overloaded. Then turn the tool on to restart.
Overheat protection
Whenthetool/batteryisoverheated,thetoolstops
automatically.Inthissituation,letthetoolcooldown
before turning the tool on again.
Overdischarge protection
Whenthebatterycapacitybecomeslow,thetoolstops
automatically.Iftheproductdoesnotoperateeven
when the switches are operated, remove the batteries
from the tool and charge the batteries.
Indicating the remaining battery
capacity
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.

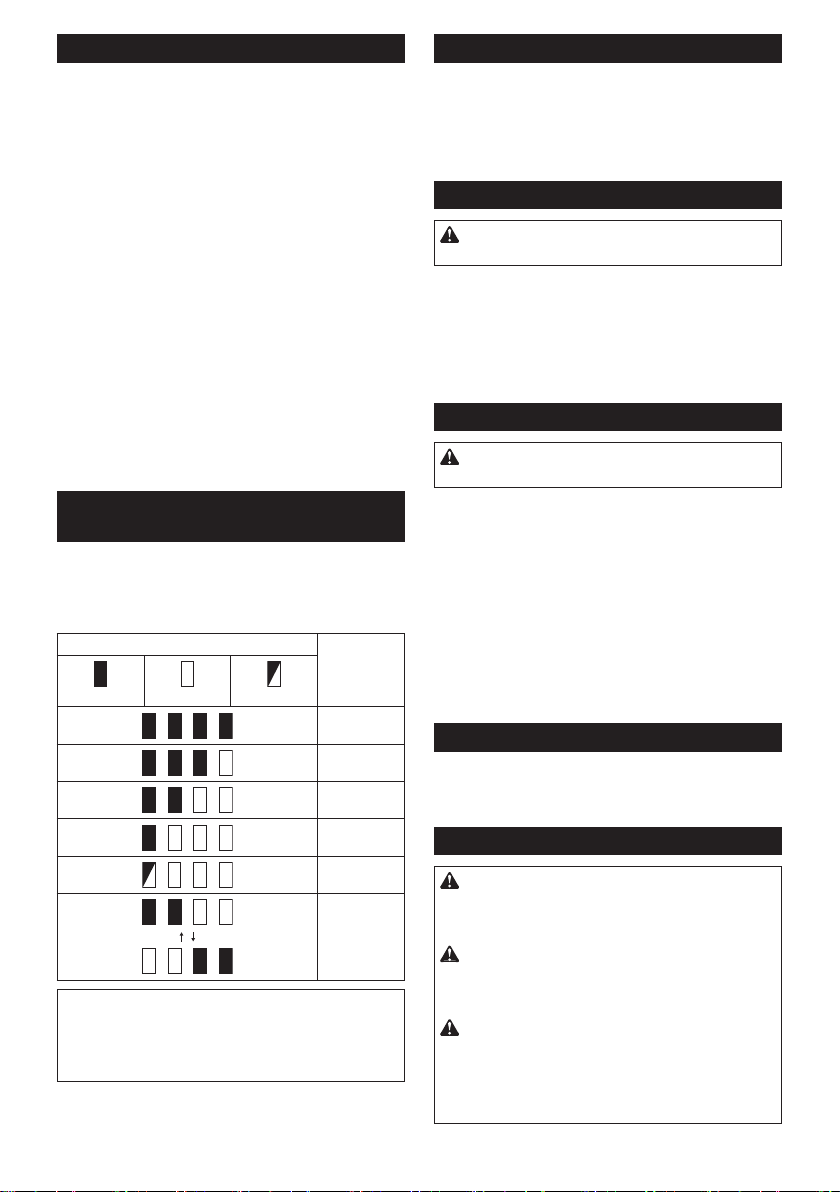

►Fig.8: 1. Indicator lamps 2. Check button

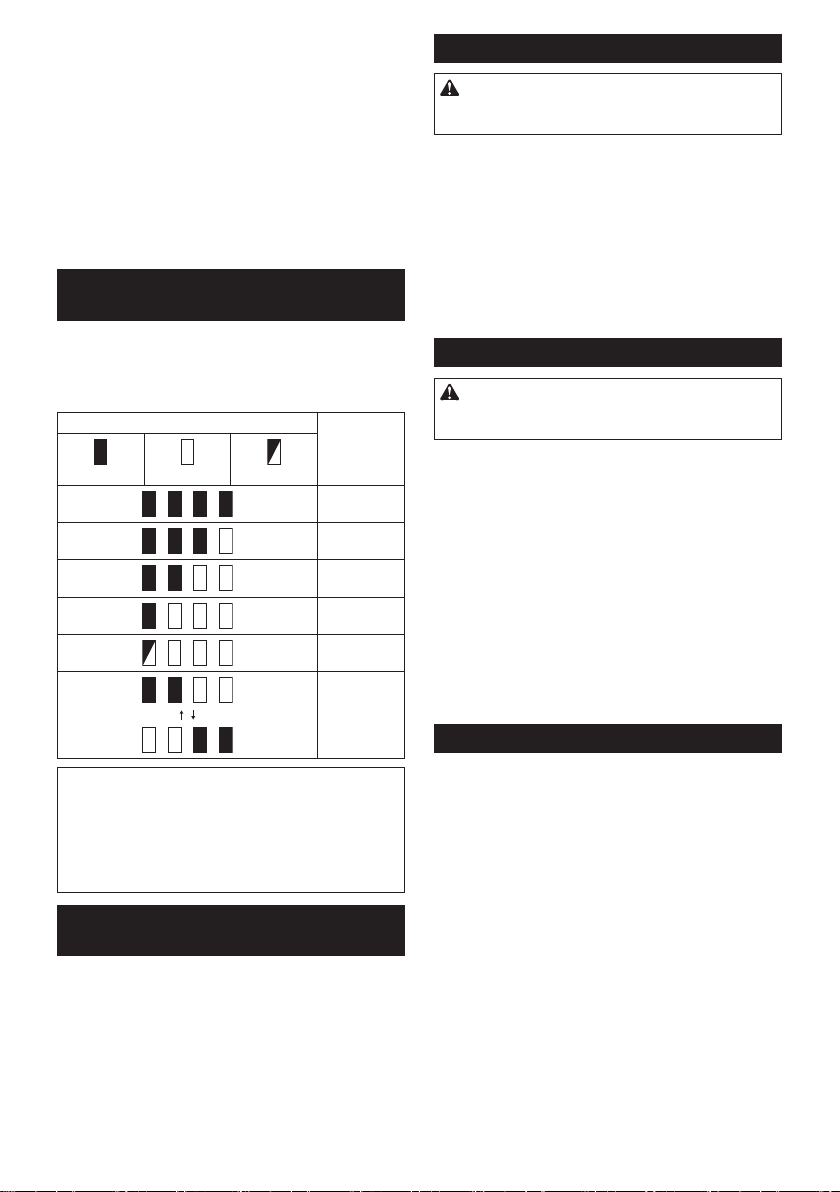

Indicator lamps Remaining
capacity
Lighted O󰀨 Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
Thebattery
mayhave
malfunctioned.
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydi󰀨erslightly
fromtheactualcapacity.
NOTE:Therst(farleft)indicatorlampwillblinkwhen
thebatteryprotectionsystemworks.
Automatic speed change function
This tool has "high speed mode" and "high torque mode".
Thetoolautomaticallychangestheoperationmode
depending on the work load. When the work load is low,
the tool will run in the "high speed mode" for quicker cut-
ting operation. When the work load is high, the tool will run
in the "high torque mode" for powerful cutting operation.
Adjusting depth of cut
CAUTION: After adjusting the depth of cut,
always tighten the lever securely.
Loosen the lever on the depth guide and move the base up or down.
Atthedesireddepthofcut,securethebasebytighteningthelever.
For cleaner, safer cuts, set cut depth so that no more
thanonebladetoothprojectsbelowworkpiece.Using
proper cut depth helps to reduce potential for danger-
ousKICKBACKSwhichcancausepersonalinjury.
►Fig.9: 1. Lever
Bevel cutting
CAUTION: After adjusting the bevel angle,
always tighten the lever securely.
Loosentheleverandsetforthedesiredanglebytilting
accordingly,thentightentheleversecurely.
►Fig.10: 1. Lever
Positive stopper
The positive stopper is useful for setting the designated angle
quickly.Turnthepositivestoppersothatthearrowonitpoints
yourdesiredbevelangle(around22.5°/45°/53°).Loosenthe
lever and then tilt the tool base until it stops. The position
wherethetoolbasestopsistheangleyousetwiththepositive
stopper. Tighten the lever with the tool base at this position.
►Fig.11: 1. Positive stopper
Sighting
For straight cuts, align the 0° position on the front of the base with
yourcuttingline.For45°bevelcuts,alignthe45°positionwithit.
►Fig.12: 1.Cuttingline(0°position)2.Cuttingline(45°position)
Switch action
WARNING: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
WARNING: NEVER defeat the lock-o󰀨 button
by taping down or some other means. A switch with
anegatedlock-o󰀨buttonmayresultinunintentional
operationandseriouspersonalinjury.
WARNING: NEVER use the tool if it runs when
you simply pull the switch trigger without press-
ing the lock-o󰀨 button. A switch in need of repair
mayresultinunintentionaloperationandserious
personalinjury.ReturntooltoaMakitaservicecenter
for proper repairs BEFORE further usage.

11 ENGLISH
CAUTION: The tool starts to brake the cir-
cular saw blade rotation immediately after you
release the switch trigger. Hold the tool rmly to
respond the reaction of the brake when releasing
the switch trigger. Sudden reaction can drop the tool
o󰀨yourhandandcancauseapersonalinjury.
Topreventtheswitchtriggerfrombeingaccidentally
pulled,alock-o󰀨buttonisprovided.Tostartthetool,
depressthelock-o󰀨buttonandpulltheswitchtrigger.
Release the switch trigger to stop.
►Fig.13: 1. Switch trigger 2.Lock-o󰀨button
NOTICE: Do not pull the switch trigger hard
without pressing in the lock-o󰀨 button. This can
cause switch breakage.
Electric brake
This tool is equipped with an electric blade brake. If the
toolconsistentlyfailstoquicklystopthecircularsaw
blade after switch lever release, have tool serviced at a
Makita service center.
CAUTION: The blade brake system is not a
substitute for blade guard. NEVER USE TOOL
WITHOUT A FUNCTIONING BLADE GUARD.
SERIOUS PERSONAL INJURY CAN RESULT.
Electronic function
Thetoolsequippedwithelectronicfunctionareeasyto
operatebecauseofthefollowingfeature(s).
Soft start feature
Soft start because of suppressed starting shock.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before carrying out any work on the tool.
O󰀨set wrench storage
Whennotinuse,storetheo󰀨setwrenchasshownin
theguretokeepitfrombeinglost.
►Fig.14: 1.O󰀨setwrench
Removing or installing circular saw
blade
CAUTION: Be sure the circular saw blade is
installed with teeth pointing up at the front of the
tool.
CAUTION: Use only the Makita o󰀨set wrench
to install or remove the circular saw blade.
To remove the circular saw blade, press the shaft lock
fullysothatthecircularsawbladecannotrevolveand
usetheo󰀨setwrenchtoloosenthehexbolt.Then
removethehexbolt,outerange,circularsawblade
andring(countryspecic).
►Fig.15: 1. Shaft lock 2.O󰀨setwrench3. Loosen
4. Tighten
For tool without the ring
►Fig.16: 1. Hex bolt 2.Outerange3. Circular saw
blade 4. Arrow on the circular saw blade
5.Innerange6. Arrow on the tool
For tool with the ring
►Fig.17: 1. Hex bolt 2.Outerange3. Circular saw
blade 4. Arrow on the circular saw blade
5. Ring 6.Innerange7. Arrow on the tool
To install the circular saw blade, follow the removal
procedure in reverse.
Align the direction of the arrow on the circular saw blade
with the arrow on the tool.
For tool with the inner ange for
other than 15.88 mm hole-diameter
saw blade
Theinnerangehasacertaindiameterprotrusionon
onesideofitandadi󰀨erentdiameterprotrusiononthe
other side. Choose a correct side on which protrusion
tsintothecircularsawbladeholeperfectly.Mountthe
innerangeontothemountingshaftsothatthecorrect
sideofprotrusionontheinnerangefacesoutwardand
thenplacethecircularsawbladeandouterange.
►Fig.18: 1. Mounting shaft 2.Innerange3. Circular
saw blade 4.Outerange5. Hex bolt
WARNING: BE SURE TO TIGHTEN THE HEX
BOLT COUNTERCLOCKWISE SECURELY. Also
be careful not to tighten the bolt forcibly. Slipping
your hand from the hex wrench can cause a per-
sonal injury.
WARNING: Make sure that the protrusion "a"
on the inner ange that is positioned outside ts
into the saw blade hole "a" perfectly. Mounting the
circular saw blade on the wrong side can result in the
dangerous vibration.
For tool with the inner ange for a
15.88 mm hole-diameter saw blade
(country specic)
Mounttheinnerangewithitsrecessedsidefacing
outward onto the mounting shaft and then place circu-
larsawblade(withtheringattachedifneeded),outer
angeandhexbolt.
For tool without the ring
►Fig.19: 1. Mounting shaft 2.Innerange3. Circular
saw blade 4.Outerange5. Hex bolt
For tool with the ring
►Fig.20: 1. Mounting shaft 2.Innerange3. Circular
saw blade 4.Outerange5. Hex bolt
6. Ring

12 ENGLISH
WARNING: BE SURE TO TIGHTEN THE HEX
BOLT COUNTERCLOCKWISE SECURELY. Also
be careful not to tighten the bolt forcibly. Slipping
your hand from the hex wrench can cause a per-
sonal injury.
WARNING: If the ring is needed to mount the
circular saw blade onto the spindle, always be
sure that the correct ring for the blade's arbor
hole you intend to use is installed between the
inner and the outer anges. Use of the incorrect
arborholeringmayresultintheimpropermountingof
the circular saw blade causing blade movement and
severe vibration resulting in possible loss of control
duringoperationandinseriouspersonalinjury.
Blade guard cleaning
When changing the circular saw blade, make sure to also clean
the upper and lower blade guards of accumulated sawdust as
discussedintheMaintenancesection.Suche󰀨ortsdonotreplace
the need to check lower guard operation before each use.
Connecting a vacuum cleaner
Optional accessory
NOTE: To prevent the rubber cap from being lost,
store it on the front of the tool.
NOTE: When not using the vacuum cleaner, attach
therubbercapontothedustnozzle.
Removetherubbercapfromthedustnozzleandcon-
nect the vacuum cleaner's hose.
►Fig.21: 1. Rubber cap
Whenyouwishtoperformcleancuttingoperation,
connectaMakitavacuumcleanertoyourtool.Connect
ahoseofthevacuumcleanertothedustnozzleusing
thefrontcu󰀨24.
►Fig.22: 1. Hose of the vacuum cleaner 2.Frontcu󰀨
24 3.Dustnozzle4. Rubber cap
OPERATION
Thistoolisintendedtocutwoodproductsonly.
RefertoourwebsiteorcontactyourlocalMakitadealer
for the correct circular saw blades to be used for the
material to be cut.
Checking blade guard function
Set the bevel angle to 0°, and then retract the lower
guardmanuallytotheendandreleaseit.Thelower
guardisproperlyfunctioningif;
—
itisretractedabovethebasewithoutanyhindranceand;
— itautomaticallyreturnsandcontactswiththestopper.
►Fig.23: 1. Upper guard 2. Lower guard 3. Base
4. Stopper 5. Open 6. Close
Ifthelowerguardisnotfunctioningproperly,checkif
saw dust is accumulated inside of the upper and lower
guards.Ifthelowerguardisnotfunctioningproperly
evenafterremovingdust,haveyourtoolservicedata
Makita service center.
CAUTION: Wear dust mask when performing
cutting operation.
CAUTION: Be sure to move the tool forward
in a straight line gently. Forcing or twisting the tool
will result in overheating the motor and dangerous
kickback,possiblycausingsevereinjury.
NOTE:Whenthebatterycartridgetemperatureis
low,thetoolmaynotworktoitsfullcapacity.Atthis
time,forexample,usethetoolforalight-dutycutfor
awhileuntilthebatterycartridgewarmsupashigh
as room temperature. Then, the tool can work to its
fullcapacity.
►Fig.24
Holdthetoolrmly.Thetoolisprovidedwithbothafront
grip and rear handle. Use both to best grasp the tool.
Ifbothhandsareholdingsaw,theycannotbecutby
the circular saw blade. Set the base on the workpiece
tobecutwithoutthecircularsawblademakingany
contact. Then turn the tool on and wait until the circular
sawbladeattainsfullspeed.Nowsimplymovethetool
forwardovertheworkpiecesurface,keepingitatand
advancingsmoothlyuntilthesawingiscompleted.
Togetcleancuts,keepyoursawinglinestraightand
yourspeedofadvanceuniform.Ifthecutfailstoprop-
erlyfollowyourintendedcutline,donotattempttoturn
orforcethetoolbacktothecutline.Doingsomaybind
the circular saw blade and lead to dangerous kickback
andpossibleseriousinjury.Releaseswitch,waitforcir-
cular saw blade to stop and then withdraw tool. Realign
tool on new cut line, and start cut again. Attempt to
avoid positioning which exposes operator to chips and
wooddustbeingejectedfromsaw.Useeyeprotection
tohelpavoidinjury.
Hook
CAUTION: Always remove the battery when
hanging the tool with the hook.
CAUTION: Never hook the tool at high loca-
tions or on the surfaces where the tool may lose
the balance and fall.Otherwisefallingaccidentmay
occurandcauseseriousinjury.
CAUTION: Do not pull the tool downward
when it is hooked.
CAUTION: Use the hanging/mounting parts
for their intended purposes only. Using for unin-
tendedpurposemaycauseaccidentorpersonal
injury.
Thehookisconvenientforhangingthetooltemporarily.
Tousethehook,simplyliftuphookuntilitsnapsinto
the open position.
Whennotinuse,alwayslowerhookuntilitsnapsinto
the closed position.
►Fig.25: 1. Hook 2. Open position 3. Closed position
►Fig.26

13 ENGLISH
Rip fence (Guide rule)
Optional accessory
Thehandyripfenceallowsyoutodoextra-accurate
straightcuts.Simplyslidetheripfenceupsnugly
against the side of the workpiece and secure it in posi-
tion with the clamping screw on the front of the base. It
also makes repeated cuts of uniform width possible.
►Fig.27: 1.Ripfence(Guiderule)2. Clamping screw
Lanyard (tether strap) connection
Safety warnings specic for use at height
Read all safety warnings and instructions. Failure
tofollowthewarningsandinstructionsmayresultin
seriousinjury.
1. Always keep the tool tethered when working
"at height". Maximum lanyard length is 2 m
(6.5 ft).
The maximum permissible fall height for lan-
yard (tether strap) must not exceed 2 m (6.5 ft).
2. Use only with lanyards appropriate for this tool
type and rated for at least 7.0 kg (15.4 lbs).
3. Do not anchor the tool lanyard to anything on
your body or on movable components. Anchor
the tool lanyard to a rigid structure that can
withstand the forces of a dropped tool.
4. Make sure the lanyard is properly secured at
each end prior to use.
5. Inspect the tool and lanyard before each use
for damage and proper function (including
fabric and stitching). Do not use if damaged or
not functioning properly.
6. Do not wrap lanyards around or allow them to
come in contact with sharp or rough edges.
7. Fasten the other end of the lanyard outside
the working area so that a falling tool is held
securely.
8. Attach the lanyard so that the tool will move
away from the operator if it falls. Dropped tools
willswingonthelanyard,whichcouldcauseinjury
or loss of balance.
9. Do not use near moving parts or running
machinery.Failuretodosomayresultinacrush
orentanglementhazard.
10. Do not carry the tool by the attachment device
or the lanyard.
11. Only transfer the tool between your hands
while you are properly balanced.
12. Do not attach lanyards to the tool in a way that
keeps guards, switches or lock-o󰀨s from oper-
ating properly.
13. Avoid getting tangled in the lanyard.
14. Keep lanyard away from the cutting area of the
tool.
15. Use multi-action and screw gate type cara-
bineers. Do not use single action spring clip
carabineers.
16. In the event the tool is dropped, it must be
tagged and removed from service, and should
be inspected by a Makita Factory or Authorized
Service Center.
►Fig.28: 1.Holeforlanyard(tetherstrap)
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
CAUTION: Clean out the upper and lower
guards to ensure there is no accumulated saw-
dust which may impede the operation of the lower
guarding system.Adirtyguardingsystemmaylimit
the proper operation which could result in serious
personalinjury.Themoste󰀨ectivewaytoaccomplish
this cleaning is with compressed air. If the dust is
being blown out of the guards, be sure the proper
eye and breathing protection is used.
CAUTION: After each use, wipe o󰀨 the saw
dust on the tool.Finesawdustmaycomeinsidethe
toolandcausemalfunctionorare.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
Adjusting 0°-cut accuracy
Thisadjustmenthasbeenmadeatthefactory.Butifitis
o󰀨,youcanadjustitasthefollowingprocedure.
1. Slightlyloosentheleveronthebevelscaleplate.
2.
Make the base perpendicular to the blade using a tri-
angularruleorsquarerulebyturningtheadjustingscrew.
►Fig.29: 1. Triangular rule 2.Adjustingscrew
3. Tighten the lever and then make a test cut to
check the verticalness.
OPTIONAL ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Circular saw blade
• O󰀨setwrench
• Ripfence(Guiderule)
• Frontcu󰀨24
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
di󰀨erfromcountrytocountry.

14 POLSKI
POLSKI (Instrukcja oryginalna)
DANE TECHNICZNE
Model: RS001G
Średnicatarczy 185 mm
Maks.głębokośćcięcia podkątem0° 65 mm
podkątem45°wpionie 45 mm
podkątem53°wpionie 38 mm
Prędkośćbezobciążenia 6 400 min-1
Długośćcałkowita 446 mm
Napięcieznamionowe Prądstały36V–40Vmaks.
Ciężarnetto 5,0–5,6kg
• Wzwiązkuzestaleprowadzonymprzeznasząrmęprogramembadawczo-rozwojowymniniejszedanemogą
uleczmianombezwcześniejszegopowiadomienia.
• Danetechnicznemogąróżnićsięwzależnościodkraju.
• Masamożebyćróżnawzależnościodosprzętu,wtymakumulatora.Wtabeliprzedstawionajestnajlżejszai
najcięższakonguracja,zgodniezprocedurąEPTA01/2014.
Kompatybilne akumulatory i ładowarki
Akumulator BL4025 / BL4040* / BL4050F*
*:Zalecanyakumulator
Ładowarka DC40RA / DC40RB / DC40RC
• Pewnezwymienionychpowyżejakumulatorówiładowarekmogąbyćniedostępnewregioniezamieszkania
użytkownika.
OSTRZEŻENIE: Należy używać wyłącznie akumulatorów i ładowarek wymienionych powyżej.
Używanieinnychakumulatorówiładowarekmożestwarzaćryzykowystąpieniaobrażeńciałalubpożaru.
Przeznaczenie
Narzędzieprzeznaczonejestdowykonywaniawzdłuż-
nychipoprzecznychcięćprostychorazcięćpodkątem
wdrewnie,gdyspoczywaonopewnienaobrabianym
elemencie.
Hałas
TypowyrównoważnypoziomdźwiękuAokreślonyw
oparciuonormęEN62841-2-5:
Poziomciśnieniaakustycznego(LpA):92dB(A)
Poziommocyakustycznej(LWA):103dB(A)
Niepewność(K):3dB(A)
WSKAZÓWKA:Deklarowanawartośćemisjihałasu
zostałazmierzonazgodniezestandardowąmetodą
testowąimożnająwykorzystaćdoporównywania
narzędzi.
WSKAZÓWKA:Deklarowanąwartośćemisjihałasu
możnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Nosić ochronniki słuchu.
OSTRZEŻENIE: Poziom hałasu wytwa-
rzanego podczas rzeczywistego użytkowania
elektronarzędzia może się różnić od wartości
deklarowanej w zależności od sposobu użytko-
wania narzędzia, a w szczególności od rodzaju
obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Drgania
Całkowitawartośćpoziomudrgań(sumawektoróww3
osiach)określonazgodnieznormąEN62841-2-5:
Trybpracy:Cięciedrewna
Emisjadrgań(ah,W):2,5m/s2lubmniej
Niepewność(K):1,5m/s2

15 POLSKI
WSKAZÓWKA:Deklarowanawartośćpoziomu
drgańzostałazmierzonazgodniezestandardową
metodątestowąimożnająwykorzystaćdoporówny-
wanianarzędzi.
WSKAZÓWKA:Deklarowanąwartośćpoziomu
drgańmożnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Drgania wytwarzane pod-
czas rzeczywistego użytkowania elektronarzędzia
mogą się różnić od wartości deklarowanej w
zależności od sposobu użytkowania narzędzia,
a w szczególności od rodzaju obrabianego
elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
DeklaracjazgodnościWEjestdołączonajakozałącznik
Adoniniejszejinstrukcjiobsługi.
OSTRZEŻENIA
DOTYCZĄCE
BEZPIECZEŃSTWA
Ogólne zasady bezpiecznej
eksploatacji elektronarzędzi
OSTRZEŻENIE: Należy zapoznać się z
ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowaniesiędopodanychponiżejinstrukcji
możeprowadzićdoporażeniaprądem,pożarui/lub
poważnychobrażeńciała.
Wszystkie ostrzeżenia i instruk-
cje należy zachować do wykorzy-
stania w przyszłości.
Pojęcie„elektronarzędzie",występującewwymienio-
nychtuostrzeżeniach,odnosisiędoelektronarzędzia
zasilanegozsiecielektrycznej(zprzewodemzasilają-
cym)lubdoelektronarzędziaakumulatorowego(bez
przewoduzasilającego).
Ostrzeżenia dotyczące
bezpieczeństwa dla akum. ręcznej
pilarki tarczowej
Procedury cięcia
1. NIEBEZPIECZEŃSTWO: Trzymać ręce z
dala od obszaru cięcia oraz tarczy. Drugą dłoń
trzymać na dodatkowym uchwycie lub na obu-
dowie silnika.Jeśliobiedłonietrzymająpilarkę,
niemogązostaćprzecięteprzeztarczę.
2.
Nie wolno sięgać rękoma pod spód obrabianego
elementu.Osłonaniechroniużytkownikaprzedtar-
cząwychodzącąspodspoduobrabianegoelementu.
3. Głębokość cięcia należy dostosować do
grubości obrabianego elementu. Spod spodu
obrabianegoelementumożewystawaćnajwyżej
niecałyząbtarczy.
4.
Obrabianego elementu nie wolno trzymać
w rękach ani na nogach. Obrabiany element
należy przymocować do stabilnej podstawy.
Prawidłowepodparcieelementujestistotne,ponie-
ważminimalizujezagrożeniadlaoperatorairyzyko
zakleszczeniasiętarczyorazutratykontroli.
►Rys.1
5. Trzymać elektronarzędzie za izolowane
powierzchnie rękojeści podczas wykonywa-
nia prac, przy których narzędzie tnące może
dotknąć niewidocznej instalacji elektrycznej.
Zetknięciezprzewodemelektrycznymznajdują-
cymsiępodnapięciemspowoduje,żeodsłonięte
metaloweelementynarzędziarównieżznajdą
siępodnapięciem,grożącporażeniemoperatora
prądemelektrycznym.
6. Podczas cięcia wzdłużnego należy zawsze sto-
sować prowadnicę wzdłużną lub szynę prowa-
dzącą.Zwiększatodokładnośćcięciaizmniejsza
prawdopodobieństwozakleszczeniatarczy.
7. Zawsze należy używać tarcz o prawidłowym
rozmiarze i kształcie (romb lub koło) otworu na
wałek.Tarcze,któreniepasujądoosprzętudoich
montażuwnarzędziu,będąobracaćsięmimośro-
dowo,powodującutratękontroli.
8. Nie wolno używać uszkodzonych anu nie-
właściwych podkładek i śrub do mocowania
tarczy.Podkładkiiśrubadomocowaniatarczy
zostałyzaprojektowanespecjalniedlaopisywa-
negonarzędziawceluzapewnieniajegooptymal-
negodziałaniaibezpieczeństwaobsługi.
Przyczyny odrzutu i związane z tym ostrzeżenia:
—
odrzutstanowinagłąreakcjęzakleszczonej,zablo-
kowanejlubwygiętejtarczy,polegającąnaniekon-
trolowanymuniesieniupilarkiwgóręiwyrzuceniu
jejzobrabianegoelementuwkierunkuoperatora;
— gdywskutekzaciskaniasięlubzablokowania
materiałuzobustronrzazutarczazakleszczysię,
wówczasreakcjasilnikaspowodujegwałtowne
wypchnięcieurządzeniawtyłwkierunkuoperatora;
— jeślipodczascięciaprowadzonawmateriale
tarczazostanieskręconalubwygięta,zębyznaj-
dującesięnajejtylnejkrawędzimogąwkłućsięw
górnąpowierzchniędrewna,wypychająctarczęz
rzazuipowodującodskoczenienarzędziadotyłu
w kierunku operatora.

16 POLSKI
Odrzutjestwynikiemnieprawidłowegoużywaniapilarki
i/lubniewłaściwychprocedurlubwarunkówjejobsługi.
Możnategouniknąć,podejmującodpowiednieśrodki
ostrożności,którepodanoponiżej.
1. Przez cały czas pilarkę należy trzymać mocno
oburącz, ustawiając ręce w taki sposób, aby
przeciwdziałać siłom odrzutu. Nie wolno
stawać na linii tarczy, lecz po jednej albo po
drugiej jej stronie.Odrzutmożespowodować
odskoczeniepilarkiwtył.Operatormożejednak
kontrolowaćsiłyodrzutu,jeślizostanąpodjęte
odpowiednieśrodkiostrożności.
2. W przypadku zakleszczenia się tarczy lub
przerwania operacji cięcia z jakiegokolwiek
powodu należy zwolnić spust przełącznika,
trzymając pilarkę w materiale do momentu
całkowitego zatrzymania się tarczy. Nie wolno
wyciągać ani wycofywać pilarki z przecina-
nego elementu, gdy tarcza znajduje się w
ruchu, bowiem w przeciwnym razie może
wystąpić odrzut.Zbadaćprzyczynęzakleszcza-
niasiętarczyipodjąćstosownedziałanie,aby
wyeliminowaćproblem.
3. Przed ponownym uruchomieniem pilarki znaj-
dującej się w obrabianym elemencie należy
ustawić tarczę tnącą w środku rzazu tak, żeby
zęby tarczy nie były wbite w materiał.Jeśli
tarczatnącazablokujesię,wówczaswmomencie
uruchomieniapilarkimożezostaćwypchniętaku
górzealbowystąpiodrzut.
4. Duże płyty należy podpierać, aby zminimalizo-
wać ryzyko zakleszczania się tarczy i odrzutu.
Dużepłytymajątendencjędowyginaniasiępod
własnymciężarem.Podporymusząbyćustawione
podpłytąwsąsiedztwieliniicięciapoobujej
stronachorazwpobliżukońcówpłyty.
►Rys.2
►Rys.3
5. Nie wolno używać tępych ani uszkodzonych
tarcz.Nienaostrzonelubniewłaściwiezałożone
tarczedająwąskirzaz,któryjestprzyczyną
nadmiernegotarcia,zakleszczaniasiętarczyi
odrzutów.
6. Dźwignie blokujące regulacji głębokości tarczy
i kąta muszą być dobrze dokręcone i zaciśnięte
przed przystąpieniem do cięcia.Jeśliustawienie
tarczyzmieniasiępodczascięcia,możespowo-
dowaćzakleszczeniesiętarczyiodrzutnarzędzia.
7. Należy zachować szczególną ostrożność w
przypadku wykonywania cięcia w ścianach
bądź innych zakrytych powierzchniach.
Wystającatarczamożeprzeciąćniewidoczne
elementy,którezkoleimogąwywołaćodrzut.
8. Narzędzie należy ZAWSZE trzymać mocno
oburącz. Nie wolno NIGDY trzymać rąk, nóg
ani innych części ciała pod podstawą narzę-
dzia ani za nim, zwłaszcza podczas wykonywa-
nia cięć poprzecznych.Wprzypadkuwystąpie-
niaodrzutupilarkamożezłatwościąodskoczyćw
tył,przesuwającsięporęce,powodującpoważne
obrażenia.
►Rys.4
9. Pilarkę należy prowadzić bez używania nad-
miernej siły. Pilarkę należy popychać do
przodu z prędkością, przy której tarcza nie
zwalnia podczas cięcia.Popychanieznad-
miernąsiłąmożebowiempowodowaćpowsta-
wanienierównychrzazów,prowadzićdoutraty
precyzjicięciaistwarzaćmożliwośćodrzutu.
Funkcja osłony
1. Każdorazowo przed użyciem sprawdzić, czy
dolna osłona prawidłowo się zamyka. Nie
uruchamiać pilarki, jeśli dolna osłona nie
przesuwa się swobodnie lub zamyka się z
opóźnieniem. Nie wolno w żadnym wypadku
przywiązywać dolnej osłony ani w inny sposób
jej unieruchamiać w pozycji otwartej.Jeśli
narzędzieprzypadkowoupadnie,dolnaosłona
możeulecwygięciu.Wtakimprzypadkuunieść
dolnąosłonęzapomocąuchwytucofaniaiupew-
nićsię,żeosłonaprzesuwasięswobodnieinie
dotykatarczyaniinnegoelementuprzywszystkich
ustawieniachkątaigłębokościcięcia.
2.
Sprawdzić działanie sprężyny dolnej osłony.
Jeśli osłona i sprężyna nie działają prawidłowo,
wówczas przed użyciem narzędzia należy zle-
cić ich naprawę.Dolnaosłonamożeprzesuwać
sięzoporamiwskutekuszkodzonychelementów,
osadówżywicyoraznagromadzonychzabrudzeń.
3. Dolną osłonę wolno cofać ręcznie tylko w
przypadku specjalnych cięć, takich jak „cięcia
wgłębne” i „cięcia złożone”. Unieść dolną
osłonę za pomocą uchwytu cofania i, gdy tylko
tarcza wejdzie w materiał, zwolnić ją.Wprzy-
padkupozostałychoperacjicięciadolnaosłona
powinnadziałaćwsposóbautomatyczny.
4. Przed odłożeniem narzędzia na stół lub pod-
łogę należy zwrócić uwagę, czy dolna osłona
zasłania tarczę.Nieosłoniętatarcza,obracająca
sięsiłąrozpędu,spowodujeruchnarzędziado
tyłu,którebędziecięłowszystko,conapotkana
swojejdrodze.Należymiećświadomość,żeod
momentuzwolnieniaprzełącznikadochwilizatrzy-
maniasiętarczyupływapewienczas.
5. W celu skontrolowania dolnej osłony należy ją
otworzyć ręką, a następnie zwolnić, obserwu-
jąc, w jaki sposób się zamyka. Należy również
sprawdzić, czy uchwyt cofania nie dotyka
obudowy narzędzia.Odsłoniętatarczastanowi
BARDZODUŻENIEBEZPIECZEŃSTWOimoże
prowadzićdopoważnychobrażeńciała.
Dodatkowe ostrzeżenia dotyczące bezpieczeństwa
1. W przypadku cięcia wilgotnego drewna, impre-
gnowanej ciśnieniowo tarcicy lub drewna z
sękami należy zachować szczególną ostroż-
ność.Utrzymywaćjednostajnyruchposuwisty
narzędziabezzmniejszaniaprędkościobrotowej
tarczywceluuniknięciaprzegrzaniasięzębów
piły.
2. Nie wolno usuwać przeciętego materiału, gdy
tarcza jest w ruchu. Przed chwyceniem prze-
ciętego materiału należy odczekać, aż tarcza
zatrzyma się.Powyłączeniutarczedalejobracają
sięsiłąrozpędu.
3. Należy unikać cięcia gwoździ. Przed przystą-
pieniem do cięcia należy skontrolować tarcicę
i usunąć z niej wszystkie gwoździe.

17 POLSKI
4. Podstawę pilarki umieścić po tej stronie obra-
bianego elementu, która jest dobrze podparta,
a nie po tej, która odpadnie w momencie
przecięcia. Jeśli obrabiany element jest krótki
lub ma niewielkie rozmiary, należy go unie-
ruchomić. NIE WOLNO PRZYTRZYMYWAĆ
KRÓTKICH ELEMENTÓW RĘKĄ!
►Rys.5
5.
Przed odłożeniem narzędzia po zakończonej opera-
cji cięcia należy upewnić się, czy osłona zamknęła
się oraz czy tarcza całkowicie się zatrzymała.
6. Nie wolno podejmować prób cięcia pilarką
zamocowaną do góry nogami w imadle. Jest to
wyjątkowo niebezpieczne i może prowadzić do
poważnych wypadków.
►Rys.6
7. Niektóre materiały zawierają substancje
chemiczne, które mogą być toksyczne.
Unikać wdychania pyłu i kontaktu ze skórą.
Przestrzegać przepisów bezpieczeństwa poda-
nych przez dostawcę materiałów.
8. Nie wolno zatrzymywać tarczy, wywierając na
nią poprzeczny nacisk.
9. Nie wolno używać tarcz ściernych.
10. Używać wyłącznie tarczy o średnicy oznaczo-
nej na narzędziu lub określonej w instrukcji.
Korzystanieztarczyonieodpowiednimrozmiarze
możeuniemożliwićprawidłowezabezpieczenie
tarczylubzakłócićdziałanieosłony,comożeskut-
kowaćodniesieniempoważnychobrażeńciała.
11. Tarcza powinna być zawsze naostrzona i
czysta.Stwardniałażywicaismoładrzewnana
tarczachspowalniaruchobrotowypilarkiizwięk-
szaryzykoodrzutu.Tarczapowinnabyćzawsze
czysta.Wceluoczyszczeniatarczynależyją
najpierwzdjąćznarzędzia,następnieoczyścić
zmywaczemdożywicyismoły,gorącąwodąlub
naftą.Niewolnostosowaćbenzyny.
12. Do pracy należy zakładać maskę przeciwpy-
łową oraz ochronniki słuchu.
13. Zawsze używać tarczy tnącej przeznaczonej do
cięcia materiału, który ma być cięty.
14. Stosować wyłącznie tarcze tnące z oznacze-
niem prędkości równej lub wyższej niż wartość
prędkości oznaczonej na narzędziu.
15. (Dotyczy tylko krajów europejskich).
Zawsze używaj tarczy zgodnej z normą
EN847-1.
16. Umieścić narzędzie i części na płaskiej i stabil-
nej powierzchni.Wprzeciwnymrazienarzędzie
lubczęścimogąspaśćispowodowaćobrażenia
ciała.
ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ.
OSTRZEŻENIE: NIE WOLNO pozwolić,
aby wygoda lub rutyna (nabyta w wyniku wielo-
krotnego używania urządzenia) zastąpiły ścisłe
przestrzeganie zasad bezpieczeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie się do zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzić do poważnych obrażeń ciała.
Ważne zasady bezpieczeństwa
dotyczące akumulatora
1. Przed użyciem akumulatora zapoznać się ze
wszystkimi instrukcjami i znakami ostrze-
gawczymi na (1) ładowarce, (2) akumulatorze
i (3) produkcie, w którym będzie używany
akumulator.
2. Nie rozmontowywać ani modykować akumu-
latora.Możetospowodowaćpożar,przegrzanie
lubwybuch.
3. Jeśli czas działania uległ znacznemu skróce-
niu, należy natychmiast przerwać pracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania się elektrolitu do
oczu, przemyć je czystą wodą i niezwłocznie
uzyskać pomoc lekarską. Może on bowiem
spowodować utratę wzroku.
5. Nie doprowadzać do zwarcia akumulatora:
(1) Nie dotykać styków materiałami przewo-
dzącymi prąd.
(2) Unikać przechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
takimi jak gwoździe, monety itp.
(3) Chronić akumulator przed deszczem lub
wodą.
Zwarcie prowadzi do przepływu prądu elek-
trycznego o dużym natężeniu i przegrzania
akumulatora, co w konsekwencji może grozić
poparzeniami a nawet awarią urządzenia.
6. Narzędzia i akumulatora nie wolno przechowy-
wać ani używać w miejscach, w których tempe-
ratura osiąga bądź przekracza 50°C (122°F).
7. Akumulatorów nie wolno spalać, również tych
poważnie uszkodzonych lub całkowicie zuży-
tych. Akumulator może eksplodować w ogniu.
8. Nie należy przecinać ani zgniatać akumulatora,
wbijać w niego gwoździ, rzucać nim, upusz-
czać, ani uderzać akumulatorem o twarde
obiekty.Takiedziałaniemożespowodowaćpożar,
przegrzanielubwybuch.
9. Nie wolno używać uszkodzonego akumulatora.
10. Stanowiące wyposażenie akumulatory lito-
wo-jonowe podlegają przepisom dotyczącym
produktów niebezpiecznych.
Napotrzebytransportukomercyjnego,np.świad-
czonegoprzezrmytrzecieczyspedycyjne,
należyprzestrzegaćspecjalnychwymagańw
zakresiepakowaniaioznaczaniaetykietami.
Przygotowanieproduktudowysyłkiwymaga
skonsultowaniasięzespecjalistąds.materiałów
niebezpiecznych.Należytakżeprzestrzegać
przepisówkrajowych,któremogąbyćbardziej
szczegółowe.
Zakleićtaśmąlubzaślepićotwartestykiakumula-
toraorazzabezpieczyćgo,abyniemógłsięprze-
suwaćwopakowaniu.
11. Jeśli zajdzie konieczność utylizacji akumula-
tora, należy wyjąć go z narzędzia i przekazać
w bezpieczne miejsce. Postępować zgodnie z
przepisami lokalnymi dotyczącymi utylizacji
akumulatorów.

18 POLSKI
12. Używać akumulatorów tylko z produktami
określonymi przez rmę Makita. Zastosowanie
akumulatorówwniezgodnychproduktachmoże
spowodowaćpożar,przegrzanie,wybuchlub
wyciekelektrolitu.
13. Jeśli narzędzie nie będzie używane przez dłuż-
szy czas, należy wyjąć z niego akumulator.
14. Przed użyciem akumulatora i po jego użyciu
akumulator może pozostawać nagrzany, co
może spowodować poparzenia lub poparzenia
w niskiej temperaturze. Z gorącym akumulato-
rem należy obchodzić się ostrożnie.
15. Nie należy dotykać styku narzędzia bezpośred-
nio po jego użyciu, ponieważ może on być na
tyle gorący, że spowoduje oparzenia.
16. Nie należy dopuszczać, aby wióry, kurz lub
błoto gromadziły się na stykach, w otworach
i rowkach akumulatora.Możetospowodować
obniżeniewydajnościlubuszkodzenienarzędzia
lub akumulatora.
17. Jeśli narzędzie nie jest przeznaczone do
użytku w pobliżu linii wysokiego napięcia,
nie należy korzystać z akumulatora w ich
sąsiedztwie.Możetospowodowaćnieprawidło-
wościwdziałaniulubuszkodzenienarzędzialub
akumulatora.
18. Przechowywać akumulator w miejscu niedo-
stępnym dla dzieci.
ZACHOWAĆ NINIEJSZE
INSTRUKCJE.
PRZESTROGA: Używać wyłącznie oryginal-
nych akumulatorów rmy Makita.Używanienie-
oryginalnychakumulatorówrminnychniżMakitalub
akumulatorów,którezostałyzmodykowane,może
spowodowaćwybuchakumulatoraipożar,obrażenia
ciałaorazzniszczeniemienia.Stanowitorównież
naruszeniewarunkówgwarancjirmyMakitadoty-
czącychnarzędziaiładowarki.
Wskazówki dotyczące zacho-
wania maksymalnej trwałości
akumulatora
1. Akumulator należy naładować zanim zostanie
do końca rozładowany. Po zauważeniu spadek
mocy narzędzia należy przerwać pracę i nała-
dować akumulator.
2. Nie wolno ładować powtórnie w pełni nałado-
wanego akumulatora. Przeładowanie akumula-
tora skraca jego trwałość.
3. Akumulator należy ładować w temperaturze
pokojowej w przedziale 10–40°C (50–104°F). W
przypadku gorącego akumulatora przed przy-
stąpieniem do ładowania należy poczekać, aż
ostygnie.
4. Jeśli akumulator nie jest używany, należy go
wyjąć z narzędzia lub ładowarki.
5. Akumulatory niklowo-wodorkowe należy nała-
dować po okresie długiego nieużytkowania
(dłuższego niż sześć miesięcy).
OPIS DZIAŁANIA
PRZESTROGA: Przed przystąpieniem do regu-
lacji lub przeglądu narzędzia upewnić się, że jest
ono wyłączone, a akumulator został wyjęty.
Wkładanie i wyjmowanie akumulatora
PRZESTROGA: Przed włożeniem lub wyjęciem
akumulatora należy zawsze wyłączyć narzędzie.
PRZESTROGA: Podczas wkładania lub wyjmo-
wania akumulatora należy mocno trzymać narzę-
dzie i akumulator.Wprzeciwnymraziemogąsięone
wyślizgnąćzrąk,powodującuszkodzenienarzędzia
lubakumulatoraiobrażeniaciała.
PRZESTROGA: Nie używać adaptera akumu-
latora z ręczną pilarką tarczową. Kabel adaptera
akumulatora może utrudniać pracę i spowodować
obrażenia ciała.
►Rys.7: 1.Czerwonywskaźnik2.Przycisk
3. Akumulator
Abywyjąćakumulator,przesuńprzyciskznajdującysię
wprzedniejjegoczęściiwysuńakumulator.
Abywłożyćakumulator,wyrównajwystępnaakumu-
latorzezrowkiemwobudowieiwsuńgonaswoje
miejsce.Akumulatornależywsunąćdooporu,ażsię
zatrzaśnienamiejscu,cojestsygnalizowanedelikat-
nymkliknięciem.Jeśliwgórnejczęściprzyciskujest
widocznyczerwonywskaźnik,akumulatorniezostał
całkowiciezatrzaśnięty.
PRZESTROGA: Akumulator należy włożyć
do końca, tak aby czerwony wskaźnik nie był
widoczny.Wprzeciwnymraziemożeprzypadkowo
wypaśćznarzędzia,powodującobrażeniaoperatora
lubosóbpostronnych.
PRZESTROGA: Nie wkładać akumulatora na
siłę.Jeśliakumulatorniedajesięswobodniewsunąć,
oznaczato,żezostałwłożonynieprawidłowo.
Układ zabezpieczenia narzędzia/
akumulatora
Narzędziejestwyposażonewukładzabezpieczenia
narzędzia/akumulatora.Układautomatycznieodcina
zasilaniesilnikawceluwydłużeniatrwałościnarzędzia
iakumulatora.Narzędziezostanieautomatycznie
zatrzymanepodczaspracywnastępującychsytuacjach
związanychznarzędziemlubakumulatorem.Niektóre
sytuacjezostanąwskazanepoprzezwłączeniesię
odpowiednichwskaźników.
Zabezpieczenie przed przeciążeniem
Wprzypadkuużytkowanianarzędzia/akumulatoraw
sposóbpowodującynadmierniewysokipobórprądu
narzędziezostanieautomatyczniezatrzymane.Wtakiej
sytuacjinależywyłączyćnarzędzieizaprzestaćwyko-
nywaniaczynnościpowodującejjegoprzeciążenie.
Następnienależywłączyćnarzędziewceluponownego
uruchomienia.

19 POLSKI
Zabezpieczenie przed przegrzaniem
Wprzypadkuprzegrzanianarzędzia/akumulatora
narzędziewyłączysięautomatycznie.Wtakiejsytuacji
przedponownymwłączeniemnależypoczekać,aż
narzędzieostygnie.
Zabezpieczenie przed nadmiernym
rozładowaniem
Gdypoziomnaładowaniaakumulatoraspadnie,narzę-
dziezostanieautomatyczniezatrzymane.Jeśliprodukt
niedziałapomimowłączeniaprzełączników,należy
wyjąćakumulatoryznarzędziainaładowaćje.
Wskazanie stanu naładowania
akumulatora
Nacisnąćprzyciskkontrolnynaakumulatorzewcelu
wyświetleniastanunaładowaniaakumulatora.Lampki
wskaźnikazaświecąsięprzezkilkasekund.
►Rys.8: 1.Lampkiwskaźnika2.Przyciskkontrolny
Lampki wskaźnika Pozostała
energia
akumulatora
Świeci się Wyłączony Miga
75–100%
50–75%
25–50%
0–25%
Naładować
akumulator.
Akumulator
możenie
działać
poprawnie.
WSKAZÓWKA:Zależnieodwarunkówużytkowania
itemperaturyotoczenia,wskazywanypoziommoże
nieznaczniesięróżnićodrzeczywistegostanunała-
dowania akumulatora.
WSKAZÓWKA:Pierwsza(skrajniepolewejstronie)
lampkawskaźnikamiga,gdyukładzabezpieczenia
akumulatorajestaktywny.
Funkcja automatycznej zmiany
prędkości
Narzędzietomożepracowaćw„trybiewysokiejprędko-
ści”orazw„trybiewysokiegomomentu”.
Narzędziezmieniaautomatycznietrybpracywzależno-
ściodjegoobciążenia.Przyniskimobciążeniunarzę-
dziebędziedziałaćw„trybiewysokiejprędkości”iciąć
szybciej.Przywysokimobciążeniunarzędziebędzie
działaćw„trybiewysokiegomomentu”iciąćzwiększą
mocą.
Regulacja głębokości cięcia
PRZESTROGA: Po zakończeniu regulacji głę-
bokości cięcia należy zawsze dobrze docisnąć
dźwignię.
Poluzowaćdźwignięnaprowadnicygłębokościiprze-
sunąćpodstawęwgóręlubwdół.Poustawieniużąda-
nejgłębokościcięciazablokowaćpodstawę,dociskając
dźwignię.
Głębokośćcięciapowinnabyćustawionawtakisposób,
abyspodspoduobrabianegoelementuniewystawał
więcejniżjedenząbtarczy,cozapewniczystszeibez-
pieczniejszecięcie.Stosowanieprawidłowegoustawie-
niagłębokościcięciazmniejszaryzykoniebezpiecznych
ODRZUTÓW,któregrożąobrażeniamiciała.
►Rys.9: 1.Dźwignia
Cięcie pod kątem w pionie
PRZESTROGA: Po zakończeniu regulacji kąta
cięcia w pionie należy zawsze dobrze dokręcić
dźwignię.
Poluzowaćdźwignięiustawićwymaganykąt,prze-
chylającodpowiednionarzędzie,anastępniedobrze
docisnąćdźwignię.
►Rys.10: 1.Dźwignia
Ogranicznik
Ograniczniksłużydoszybkiegoustawianiawymaga-
negokąta.Przekręcićograniczniktak,abyjegostrzałka
wskazywałażądanykątcięciawpionie(22,5°/45°/53°).
Poluzowaćdźwignię,anastępnieprzechylićpodstawę
narzędzia,ażsięzatrzyma.Położenie,wktórym
zatrzymasiępodstawanarzędzia,tokątustawianyza
pomocąogranicznika.Gdypodstawanarzędziaznaj-
dujesięwtympołożeniu,docisnąćdźwignię.
►Rys.11: 1.Ogranicznik
Celowanie
Wprzypadkucięćprostychwyrównaćpołożenie0°w
przedniejczęścipodstawyzliniącięcia.Wprzypadku
cięćpodkątem45°wyrównaćpołożenie45°zlinią
cięcia.
►Rys.12: 1.Liniacięcia(położenie0°)2.Liniacięcia
(położenie45°)

20 POLSKI
Działanie przełącznika
OSTRZEŻENIE: Przed włożeniem akumu-
latora do narzędzia należy zawsze sprawdzić,
czy spust przełącznika działa prawidłowo i
czy powraca do położenia wyłączenia po jego
zwolnieniu.
OSTRZEŻENIE: NIE WOLNO pomijać ani
blokować działania przycisku blokady poprzez
zaklejanie go taśmą ani w inny sposób.Wyłącznik
zpominiętymlubzablokowanymprzyciskiemblokady
możespowodowaćprzypadkoweuruchomienie
narzędziaipoważneobrażeniaciała.
OSTRZEŻENIE: NIE WOLNO używać narzę-
dzia, jeśli można je uruchomić tylko za pomocą
spustu przełącznika bez uprzedniego wciśnię-
cia przycisku blokady.Niesprawny,wymagający
naprawyprzełącznikmożespowodowaćprzypad-
koweuruchomienieurządzeniaipoważneobrażenia
ciała.PRZEDdalszymużytkowaniemnarzędzia
należyprzekazaćjedopunktuserwisowegonarzędzi
Makitawcelunaprawy.
PRZESTROGA: Natychmiast po zwolnieniu
spustu przełącznika narzędzie zacznie hamować
ruch obrotowy piły tarczowej. Zwalniając spust
przełącznika, należy mocno przytrzymywać narzę-
dzie, aby odpowiednio zareagować na zadziałanie
hamulca.Nagłezadziałaniemożespowodować
wypadnięcienarzędziazrękiidoprowadzićdourazu.
Abyuniknąćprzypadkowegopociągnięciaspustuprzełącz-
nika,urządzeniejestwyposażonewprzyciskblokadywłą-
czenia.Abyuruchomićnarzędzie,należynacisnąćprzycisk
blokadywłączeniaipociągnąćspustprzełącznika.Wcelu
zatrzymaniawystarczyzwolnićspustprzełącznika.
►Rys.13: 1.Spustprzełącznika2.Przyciskblokady
włączenia
UWAGA: Nie ciągnąć na siłę spustu przełącznika
bez wcześniejszego wciśnięcia przycisku blo-
kady.Możnawtensposóbpołamaćprzełącznik.
Hamulec elektryczny
Narzędziejestwyposażonewelektrycznyhamulectar-
czy.Jeślipiłatarczowanarzędziaczęstoniezatrzymuje
sięszybkopozwolnieniudźwigniprzełącznika,należy
zlecićnaprawęnarzędziaserwisowirmyMakita.
PRZESTROGA: Układ hamulca tarczy nie
zastępuje osłony tarczy. NIGDY NIE UŻYWAĆ
NARZĘDZIA BEZ SPRAWNEJ OSŁONY TARCZY.
MOGŁOBY TO SPOWODOWAĆ POWAŻNE
OBRAŻENIA CIAŁA.
Funkcja regulacji elektronicznej
Narzędziawyposażonewfunkcjeregulacjielektronicz-
nejsąłatwewobsłudzezewzględunaprzedstawione
poniżejcechy.
Funkcja łagodnego rozruchu
Łagodnyrozruchzapewniatłumieniewstrząsuwystępu-
jącegopodczasuruchamiania.
MONTAŻ
PRZESTROGA: Przed przystąpieniem do prac
konserwacyjnych przy narzędziu upewnić się,
że jest ono wyłączone, a akumulator został wyjęty.
Miejsce na klucz uchylny
Kluczuchylny,gdyniejestużywany,należyprzechowy-
waćwsposóbpokazanynarysunku,abysięniezgubił.
►Rys.14: 1.Kluczuchylny
Zdejmowanie i zakładanie piły
tarczowej
PRZESTROGA: Piłę tarczową należy zakładać
w taki sposób, aby zęby znajdujące się w przed-
niej części narzędzia były skierowane ku górze.
PRZESTROGA: Do zakładania i zdejmowania
piły tarczowej należy używać wyłącznie klucza
uchylnego rmy Makita.
Wceluzdjęciapiłytarczowejnależynacisnąćdooporu
blokadęwałka,abypiłatarczowaniemogłasięobra-
cać,ipoluzowaćkluczemuchylnymśrubęimbusową.
Następniewyjąćśrubęimbusową,kołnierzzewnętrzny,
piłętarczowąorazpierścień(wzależnościodkraju).
►Rys.15: 1.Blokadawałka2.Kluczuchylny
3.Odkręcanie4.Dokręcanie
Narzędzia bez pierścienia
►Rys.16: 1.Śrubaimbusowa2.Zewnętrznykołnierz
3.Piłatarczowa4.Strzałkanapiletarczo-
wej5.Wewnętrznykołnierz6.Strzałkana
narzędziu
Narzędzia z pierścieniem
►Rys.17: 1.Śrubaimbusowa2.Zewnętrznykołnierz
3.Piłatarczowa4.Strzałkanapiletarczo-
wej5.Pierścień6.Wewnętrznykołnierz
7.Strzałkananarzędziu
Abyzałożyćpiłętarczową,należywykonaćczynności
proceduryzdejmowaniawodwrotnejkolejności.
Wyrównaćkierunekwskazywanyprzezstrzałkęnapile
tarczowejzestrzałkąnanarzędziu.
Narzędzia z kołnierzem wewnętrznym
dla tarcz tnących z otworem o
średnicy innej 15,88 mm
Kołnierzwewnętrznymawystępopewnejśrednicyz
jednejstronyorazwystępoinnejśrednicyzdrugiej
strony.Należywybraćprawidłowąstronęwystępu,która
będziepasowałaidealniedootworuwpiletarczowej.
Zamontowaćkołnierzwewnętrznynawałkumocowa-
nia,takabyprawidłowastronazwystępemkołnierza
wewnętrznegobyłaskierowananazewnątrz,poczym
założyćpiłętarczowąikołnierzzewnętrzny.
►Rys.18: 1.Wałekmocowania2.Wewnętrznykoł-
nierz3.Piłatarczowa4.Zewnętrznykoł-
nierz5.Śrubaimbusowa
