SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning! Spara den för framtida behov.
VARNING!
• Koppla bort fläkten från elnätet före anslutning, underhåll och/eller reparation.
• Montering, underhåll och/eller reparation ska utföras av behörig elektriker och i enlig-
het med dessa anvisningar.
• Fläkten är endast avsedd för anslutning till 230V, 50Hz.
• Fläkten ska skyddas av säkring enligt gällande regler.
• Kontrollera före installation att fläkten inte har skador.
• Fläkten får endast användas på avsett sätt och i enlighet med denna manual. Inga
förändringar på fläktens konstruktion får göras.
• Fläkten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av
funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att
använda den, såvida de inte har fått anvisningar gällande användande av apparaten av
någon med ansvar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med apparaten.
• Använd inte fläkten i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser
eller damm, eller i miljö som innehåller giftiga eller hälsoskadliga ämnen.
• Fläktens öppningar får inte blockeras.
• Följ alla anvisningar och säkerhetsanvisningar för bästa resultat och livslängd.
MODELLBESKRIVNING OCH FUNKTION
Denna fläkt är avsedd för permanentdrift i utrymmen där man vill ha eller behöver kon-
stant ventilation pga. hög luftfuktighet. Fläkten har två olika hastigheter; låg och hög,
som styrs via en hygrostat eller vid behov manuellt via brytare eller över belysningen.
Fläkten övergår till hög hastighet om luftfuktigheten överstiger 70% och stannar i det
läget i 15 minuter efter det att luftfuktigheten understigit 70%.
Vid manuell styrning via exempelvis en strömbrytare kommer fläkten att övergå till hög
hastighet och då också fortsätta under 15 minuter.
BESKRIVNING / ANVÄNDNING
Fläkten är avsedd för väggmontage i utrymmen som är i behov av konstant ventilation
exempelvis källare, tvättstugor, toalett, bad eller andra utrymmen med hög luftfuktighet.
MONTERING
Monteras i kanalmynning min Ø100 på vägg och skruvas fast.
För att få tillgång till skruvhålen demonteras fläktkåpan.
ELANSLUTNING
Fläkten är avsedd för fast installation och elinstallationen ska göras av behörig elektriker.
Fläkten ska skyddas av säkring. Inkoppling görs på kopplingsplint under kåpan enligt be-
skrivning nedan.
SE

3
TEKNISKA DATA
Spänning: 230V AC, 50Hz
Temperaturområde: 0-40°C
Kapslingsklass: IPX4
Hastighet 1 2
Effekt: 3,3 W 4,6 W
Lufttryck: 12 Pa 15 Pa
Ljudnivå: 21 dB(A) 26 dB(A)
Luftflöde: 55m³/h 85m³/h
UNDERHÅLL
Fläkten bör rengöras någon gång per år för bästa funktion. Innan rengöring måste fläkten
göras spänningslös. Fläkten ska endast rengöras med fuktig trasa.
MILJÖ OCH ÅTERVINNING
Produkten får inte slängas bland hushållssoporna utan den ska återvinnas på lämplig åter-
vinningsplats.
Ø
100 mm
102 mm
76 mm
109 mm
125 mm
109 mm
125 mm
160 mm
160 mm
INKOPPLING
Vid enbart styrning via hygrostat kopplas fläkten in
på N och L enligt kopplingsschemat.
Om fläkten manuellt ska kunna sättas i höghastig-
hetsläge så kopplas brytaren in på T.

4
TURVALLINEN KÄYTTÖ
Lue käyttöohje huolellisesti ennen käytön aloittamista ja säilytä myöhäisempää tarvetta
varten.
VAROITUS!
• Kytke virta pois ennen asennusta, huoltoa ja/tai korjaamista.
• Asennus, huolto ja/tai korjaaminen tulee suorittaa vain valtuutetun sähköasentajan
toimesta.
• Käyttöjännite on 230V, 50Hz.
• Puhallin tulee kytkeä sulakkeelliseen virtapiiriin.
• Tarkista tuotteen kunto ennen asentamista.
• Puhallinta tulee käyttää vain suunniteltuun tarkoitukseensa sekä tämän käyttöohjeen
mukaisesti. Älä tee puhaltimeen mitään muutoksia.
• Tätä laitetta ei tule luovuttaa sellaisten henkilöiden (lapsi tai aikuinen) käyttöön, joilla ei ole
riittäviä toiminnallisia kykyjä, tuntemusta tai kokemusta laitteen käyttöön, ellei heitä ole
opastettu laitteen käyttöön tämän henkilön turvallisuudesta vastaavan tahon toimesta.
• Valvo lapsia laitteen läheisyydessä ja varmista että he eivät leiki laitteen läheisyydessä.
• Älä käytä puhallinta räjähdysvaarallisissa ympäristöissä, kuten tiloissa joissa on paljon
pölyä, tai käsitellään tulenarkoja nesteitä tai kaasuja, tai ympäristöissä joissa on
myrkyllisiä tai haitallisia aineita.
• Älä tuki puhaltimen virtausaukkoja.
• Noudata kaikkia määräyksiä ja turvallisen käytön ohjeita saavuttaaksesi parhaan
mahdollisen lopputuloksen ja käyttöiän
LAITTEEN KUVAUS JA OMINAISUUDET
Tämä puhallin on suunniteltu jatkuvaan käyttöön tiloissa joissa tarvitaan hyvää
ilmankiertoa kosteuden poistamiseksi. Puhaltimessa on kaksi nopeutta, hidas ja nopea,
joita ohjataan joko kosteustunnistimen tai erillisen kytkimen avulla. Puhallusnopeus
vaihtuu hitaasta nopeaksi kun ilmankosteus nousee yli 70 % ja pysyy päällä 15
minuuttia sen jälkeen kun kosteus on laskenut alle 70%.Kun puhallus on kytketty päälle
manuaalisesti kytkimestä, puhallin käynnistyy puhaltamaan nopealla nopeudella 15
minuutin ajan.
KUVAUS/ KÄYTTÖ
Nämä puhaltimet ovat tarkoitettu asennettavaksi seinään tai kattoon, riippuen mallista ja
käyttökohteesta, esim; kylpyhuoneet, kuivaushuoneet ja kellaritilat.
ASENNUS
Ilmastointikanavaan Ø100 mm halkaisijalla, kiinnitys varmistetaan ruuveilla. Irrota
etukehys ruuvien kiinnittämistä varten.
KYTKENTÄ
Nämä puhaltimet ovat suunniteltu kiinteään asennukseen, asennus tulee suorittaa
valtuutetun sähköasentajan toimesta. Puhallin tulee asentaa sulakkeella suojattuun piiriin.
Kytketään liittimiin puhaltimen kuoren alla noudattaen kytkentäkaaviota.
FI

5
TEKNISET TIEDOT
Yleiset
Jännite: 230V AC, 50Hz
Käyttölämpötila: 0-40°C
Suojausluokka: IPX4
Nopeus 1 2
Teho: 3,3 W 4,6 W
Ilmanpaine: 12 Pa 15 Pa
Äänitaso: 21 dB(A) 26 dB(A)
Ilmanvirtaus: 55m³/h 85m³/h
HUOLTO
Puhallin tulee puhdistaa noin vuoden välein parhaan mahdollisen suorituskyvyn
takaamiseksi. Kytke virta pois ennen puhdistamista. Puhallin tulee pyyhkiä kostealla
kankaalla. Älä käytä puhdistusaineita.
YMPÄRISTÖ JA KIERRÄTTÄMINEN
Tuotetta ei saa hävittää kotitalousjätteen mukana vaan se tulee kierrättää asianmukaisesti.
Ø
100 mm
102 mm
76 mm
109 mm
125 mm
109 mm
125 mm
160 mm
160 mm
KYTKENTÄKAAVIO
Kun halutaan käyttää pelkkää kosteustunnistinta,
kytketään vain N ja L. Nopean nopeuden käyttöön
erillisellä kytkimellä, kytketään myös T.

6
SAFETY INSTRUCTIONS
Please read the manual carefully before use! Save the instructions for future reference.
WARNING!
• Disconnect the fan from the mains before installation, maintenance and/or repair.
• Installation, maintenance and/or repairs should be carried out by an authorised electri-
cian and in accordance with these instructions.
• The fan should be connected to 230V, 50Hz.
• The fan must be protected by a fuse according to valid regulations.
• Check before installation that the fan is undamaged.
• The fan must only be used as it is intended to be used and in accordance with these
instructions. Do not make any modifications to the fan.
• The appliance is not intended to be used by persons (children or adults) with any form
of functional disorders, or by persons who do not have sufficient experience or knowl-
edge on how to use it, unless they have received instructions concerning the use of the
appliance from someone who is responsible for their safety.
• Keep children under supervision to make sure they do not play with the appliance.
• Do not use the fan in explosive environments, such as in the vicinity of flammable
liquids, gases or dust, or in environments containing toxic or harmful substances.
• Do not block the openings of the fan.
• Follow all the directives and safety instructions for best results and service-life.
MODEL DESCRIPTION AND FUNCTION
This fan is designed for continuous operation in areas where constant ventilation is need-
ed due to high humidity. The fan has two speeds; low and high, which is controlled by a
humidistat or manually via a separate wall switch or with the same switch as the lighting.
The fan switches to high speed when humidity exceeds 70% and stays in that position for
15 minutes after the humidity has fallen below 70%.
When the fan has been turned on manually, e.g. with a switch, the fan will switch to high
speed and continue for 15 minutes.
DESCRIPTION / USE
The fan is intended for installation on the wall, in spaces that are in need of constant venti-
lation, e.g.; basements, laundry rooms, bathrooms or other rooms with high humidity.
MOUNTING
Mounting in duct with min Ø100 on wall. Attach with screws.
Dismantle the fan cover to reach the screw holes.
WIRING
The fan is intended for permanent installation and the installation must be performed by
a qualified electrician. The fan must be protected by a fuse. Connection to terminal block,
which is underneath the fan cover, according to instructions below.
EN

7
TECHNICAL DATA
Voltage: 230V AC, 50Hz
Temperature range: 0-40°C
IP rating: IPX4
Speed 1 2
Power: 3,3 W 4,6 W
Air pressure: 12 Pa 15 Pa
Noise level: 21 dB(A) 26 dB(A)
Airflow: 55m³/h 85m³/h
MAINTENANCE
The fan should be cleaned approximately once a year for optimum performance. Make
sure the power is off before cleaning. The fan should only be cleaned with a damp cloth.
ENVIRONMENT AND RECYCLING
The product should not be disposed of in household waste but must be recycled in an
appropriate recycling site.
Ø
100 mm
102 mm
76 mm
109 mm
125 mm
109 mm
125 mm
160 mm
160 mm

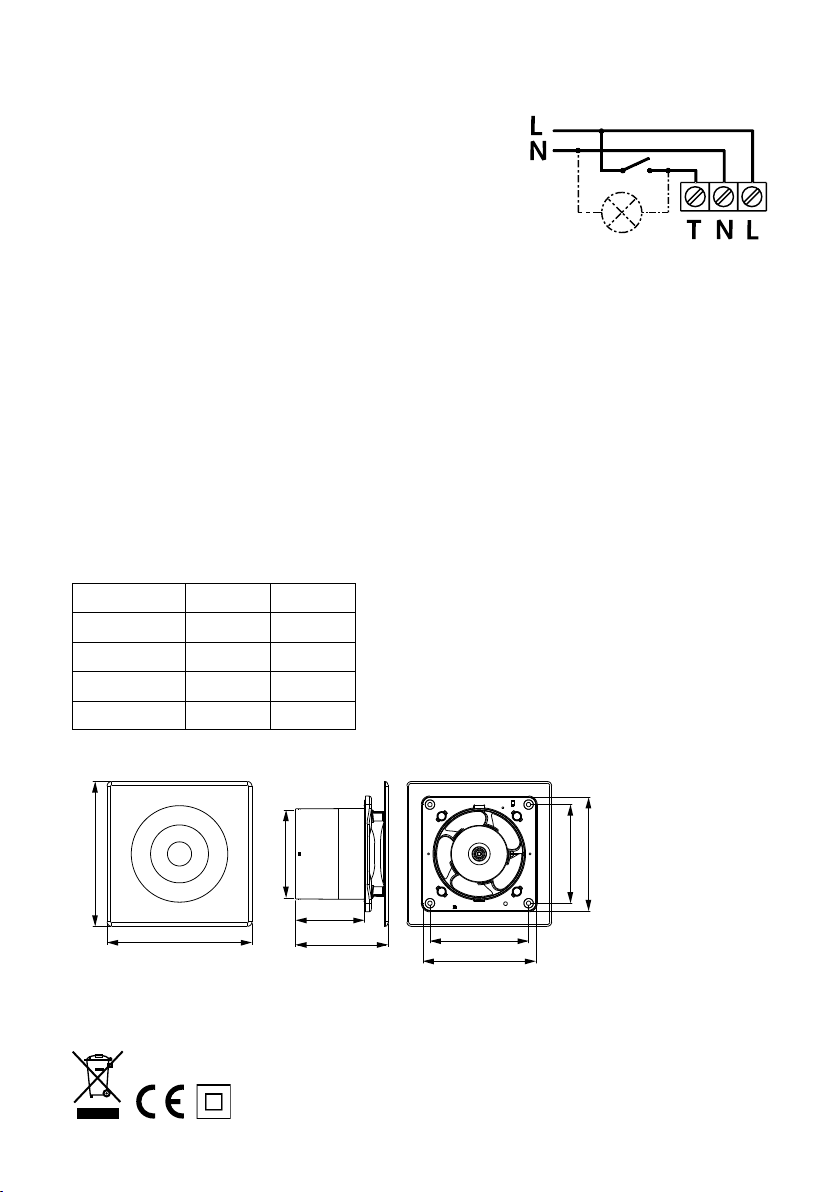

WIRING
For use with humidistat only, connect N and L
according to the wiring diagram.
For option with manual control at high speed
setting, connect the switch to T.
