Malone PN8W User manual

PN8W / PN10W & PN12W / PN15W
Mobile Kompakt-PA
10029250 10029251 10029252 10029253

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um mögli-
chen technischen Schäden vorzubeugen.
Warnung / Sicherheitshinweise
• Setzen Sie dieses Gerät nicht dem Regen aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
• Verwenden Sie ausschließlich das empfohlene Zubehör.
• Reparieren Sie dieses Gerät nicht selbst.
• Wenden Sie sich zur Wartung an qualiziertes Kundendienstpersonal.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Blockieren Sie nicht die Belüftungsönungen.
• Installieren Sie die Geräte nicht in unmittelbarer Nähe von Hitzequellen wie Heizungen, Herden, Öfen oder anderen
heiß werdenden Geräten (wie z.B. Verstärkern o.a.)
Netzkabel/Netzteil - Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.
• Stecken Sie das Netzteil vollständig in die Steckdose ein
• Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
• Verwenden Sie keinen beschädigten Netzstecker oder eine beschädigte Steckdose.
• Installieren Sie dieses Gerät so, dass das Netzkabel sofort aus der Steckdose gezogen werden kann, wenn Störungen auftreten.
Netzadapter: Der Netzadapter kann mit Wechselstrom von 220 - 240 V betrieben werden. Verwenden Sie einen ge-
eigneten Steckeradapter, wenn der Stecker nicht in die Netzsteckdose passt.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.): Bewahren Sie kleine Objekte (z.B. Schrauben und
anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie
nicht von diesen verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungs-
gefahr!
Aufstellung
• Stellen Sie das Gerät auf eine trockene, ebene, wasserfeste und hitzebeständige Oberäche.
• Suchen Sie einen Aufstellort, an dem Kinder nicht an das Gerät gelangen können.
• Die Steckdose muss leicht zugänglich sein, um im Notfall das Gerät schnell vom Stromkreis trennen zu können.
• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen
engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher
• Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Diese Hitze könnte das
Gerät beschädigen.
• Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen
Erschütterungen aus.
Transport des Gerätes: Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Trans-
port des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche: Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu star-
ken Druck beimAbwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über
einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

3
Bedienelemente (PN8W / PN10W)

4
1Player-Sektion
SD/MMC Anschluss für SD-Karten
Anschluss für USB-Speichermedien (USB-Sticks, portable USB-Fest-
platten, MP3-Player etc.)
MODE Mehfach drücken für Modus-Wahl (SD/USB/BT/LINEin/AUX/Radio)
Play/Pause
REPEAT Mehfach drücken für Wiederhol-Modi
/ Zurück/Weiter
2VOLUME Lautstärkeregler
3EQ Bass- und Höheneinstellung
4MIX OUT Ausgang (Cinch) der Summe (zum Beispiel zu Aufnahme-Zwecken)
5LINE INPUT Audio Eingang (Cinch)
6POWER ON/OFF Netzschalter
7Sicherung
8DC-IN Netzteil-Anschluss
9Status-LEDs POWER = Betriebs-LED; CHARGE = Lade-LED
10 ANT Anschluss für Mikrofon-Antenne
11 AUX-IN Audio Eingang (3,5mm-Klinke) für den Anschluss von externen Geräten
(MP3-Player, Smartphone, Laptop, etc.)
12 MIC1 / MIC2 Mikrofon-Anschlüsse (6,3mm-Klinke)
13 VCA ON/OFF VCA ein-/ausschalten
14 MIC VOL Mikrofon-Lautstärker
15 WIRELESS Wireless-Mikrofon-Lautstärke
16 ECHO Regler für den integrierten Echo-Eekt

5
Bedienelemente (PN12W / PN15W)

6
1Player-Sektion
SD/MMC Anschluss für SD-Karten
Anschluss für USB-Speichermedien (USB-Sticks, portable USB-Fest-
platten, MP3-Player etc.)
MODE Mehfach drücken für Modus-Wahl (SD/USB/BT/LINEin/AUX/Radio)
Play/Pause
REPEAT Mehfach drücken für Wiederhol-Modi
/ Zurück/Weiter
2MIC VOLUME Mikrofon-Lautstärke
3ECHO Regler für den integrierten Echo-Eekt
4MIX OUT Ausgang (Cinch) der Summe (zum Beispiel zu Aufnahme-Zwecken)
5LINE IN Audio Eingang (Cinch)
6VHF ON/OFF VHF ein-/ausschalten
7VHF LED
8Antennen für MIC A / MIC B
9POWER ON/OFF Netzschalter
10 Netzbuchse für Kaltgeräte-Kabel (AC110/220V 50~60Hz)
11 Sicherung
12 DC 12V Netzteil-Anschluss
13 VOL A/B + RFA Lautstärkeregler für Mikrofone A und B, Status-LEDs
14 Audio-Eingänge
MIC 1 / Guitar: Für Mikrofon oder Gitarre
MIC 2: Für Mikrofon
iPod/MP3: AUX-Eingang (3,5mm Klinke)
15 VCV ON/OFF MIC Priorität ein-/ausschalten
16 EQ Bass- und Höheneinstellung
17 VOLUME Lautstärkeregler

7
Bedienung
Erste Inbetriebnahme / Laden des Akkus
Laden Sie den internen Akku des Geräts vor der ersten mobilen Nutzung (ohne Netzstrom) unbedingt vollständig auf.
Schließen Sie das Gerät dazu per Netzteil an eine gewöhnliche Haushaltssteckdose.
Die Ladezeit beträgt etwa 5 - 8 Stunden. Der Lade-Zustand wird durch die Lade-LED („CHARGE“) an de Rückseite an-
gezeigt. Die LED erlischt, sobald der Akku voll geladen ist.
BT
Wählen Sie durch mehrfachen Druck auf MODE den BT-Modus aus. Aktivieren Sie BT auf Ihrem Smartphone/Tablet/
Laptop. Pairen Sie mit PSP-6AK.
Kabellose Mikrofone
Drehen Sie die Mikrofon-Lautstärke (MIC VOL) vollständig herunter, bevor Sie die Mikrofone einschalten. Tauschen Sie
die Batterien gegen baugleiche Modelle aus, sobald vermehrt Rauschen oder Knistern zu hören sind.
1Kapsel
2Batteriefach Gegen den Uhrzeigersinn drehen zum Ö nen. Batterien in der korrekten (ange-
zeigten) Polarität einsetzen!
3Schalter: MIC ON Mikrofon eingeschaltet
4Schalter: MIC OFF Mikrofon ausgeschaltet

8
Technische Daten
Artikelnummer 10029250 10029251 10029252 10029253
Mikrofon-Frequenz 202.75Mhz 202.75Mhz 202.75Mhz, 208.6Mhz 202.75Mhz, 208.6Mhz
Woofer-Ø 8“ 10“ 12“ 15“
Sensitivität 92dB 92dB 92dB 92dB
Impedanz 4Ω4Ω4Ω4Ω
Frequenzbereich 70Hz - 20kHz 70Hz - 20kHz 60Hz - 20kHz 60Hz - 20kHz
Abmessungen 208x251x390mm 262x315x491mm 309x376x583mm 358x451x685mm
Gewicht 5,6kg 9,8kg 12,5kg 16,6kg

9
Hinweise zur Entsorgung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die
Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen
Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden
Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt.
Materialrecycling hilft, den Verbrauch von Rohstoen zu verringern.
Hersteller
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zum
• Übertragen von Sprache und Gesang.
Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf nur in der Art
und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für
ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Dem Malone-Gerät liegen Mikrofone mit integriertem Sender bei, die zur drahtlosen Signalübertragung an die Empfangseinheit
dienen. Das System arbeitet innerhalb des VHF-Spektrums (174 MHz - 216 MHz).
Die Übertragungsreichweite beträgt etwa 100m und hängt von den örtlichen Gegebenheiten ab. Die Geräte sind zur Verwendung
in Innenräumen konzipiert.

10
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid damaging
the item. We do not cover any damages that may arise from improper use of the item or the disregard of the safety
instructions.
Important Safety Advice
• Read all instructions before using.
• Do not place on or near a hot gas or electric burner or in a heated oven.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device in water
or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate climates.
• Disconnect the appliance from the power source if it is not going to be used for a long time, if there is a thunder-
storm or if it isn‘t working properly.
• The use of attachments that are not recommended by the appliance manufacturer may result in re, electric shock
or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or servicing should
be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be opened or changed.
The components cannot be serviced by the user. The manufacturer is not responsible for any radio or TV interfe-
rence caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into the appli-
ance.
• Do not use the appliance for other than intended use. This appliance has been designed solely for domestic use;
the manufacturer‘s liability shall not be engaged in the event of any professional use, by any misuse or by any use
not complying with the operating instructions.
• Before turning on the power for the rst time, make sure that the power cord is properly installed and the voltage
switch is correctly set.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical products. Instead,
use a soft, dry cloth or soft brush.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of children. Do
not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transportation, make
sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

11

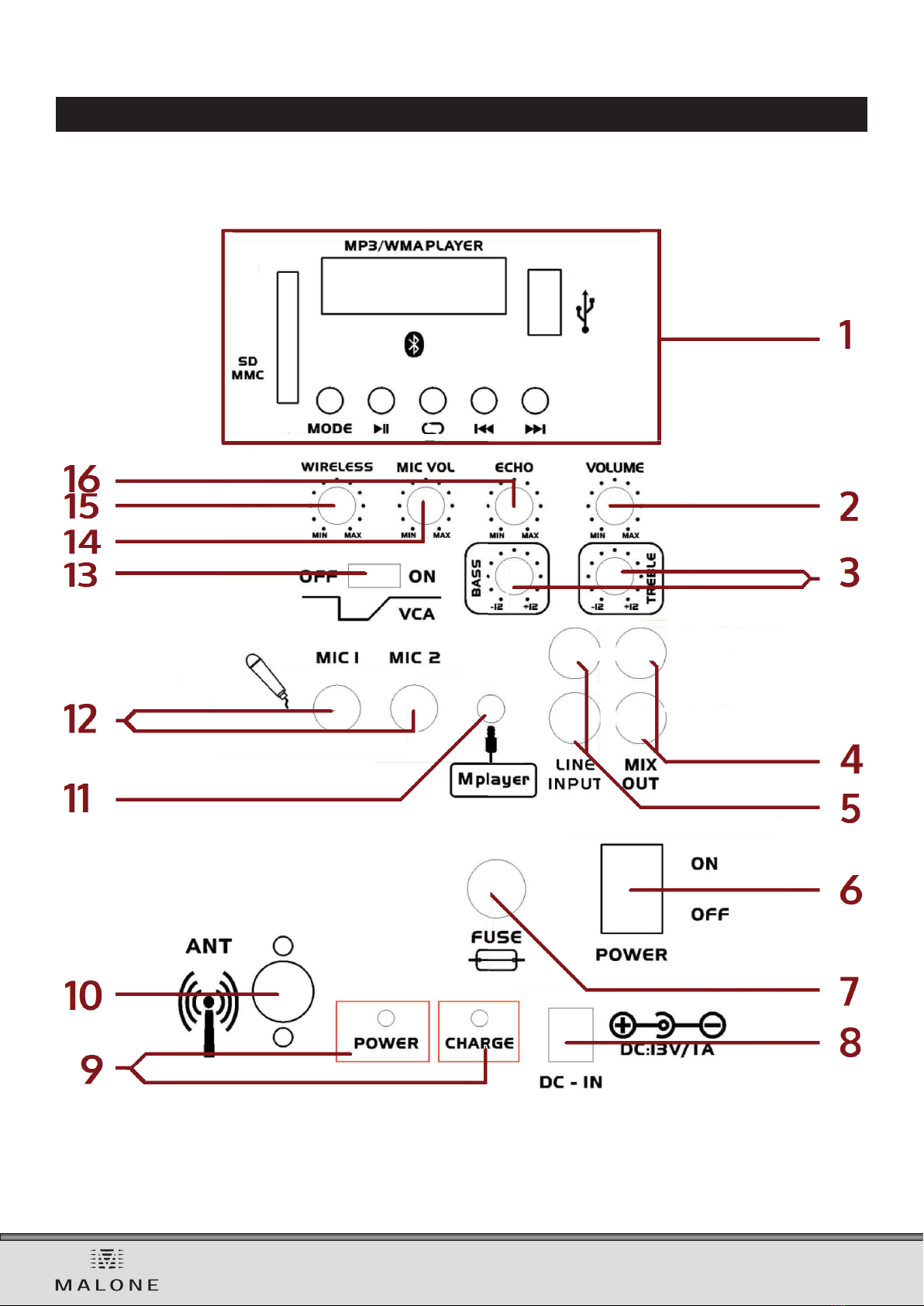

Controls (PN8W / PN10W)

12
1Player Section
SD/MMC SC card slot
USB slot (insert USB thumb drives, portable hdd, MP3 players etc. here)
MODE Press repeatedly for mode selection (SD/USB/BT/LINE In/AUX)
Play/Pause
REPEAT Press repeatedly for repeat modes
/ Previous / Skip
2VOLUME Volume knob
3EQ Bass / Treble
4MIX OUT Sum Output (RCA)
5LINE INPUT Audio In (RCA)
6POWER ON/OFF
7Fuse
8DC-IN Mains adaptor socket
9Status LED POWER LED , CHARGE LED
10 ANT Socket for wireless microphone antenna
11 AUX-IN Audio In (audio 3.5mm) for connecting external devices (MP3 Player,
Smartphone, Laptop, etc.)
12 MIC1 / MIC2 Microphone jacks (6.3mm audio)
13 VCA ON/OFF
14 MIC VOL
15 WIRELESS Wireless microphone volume
16 ECHO Control internal reverb eect

13

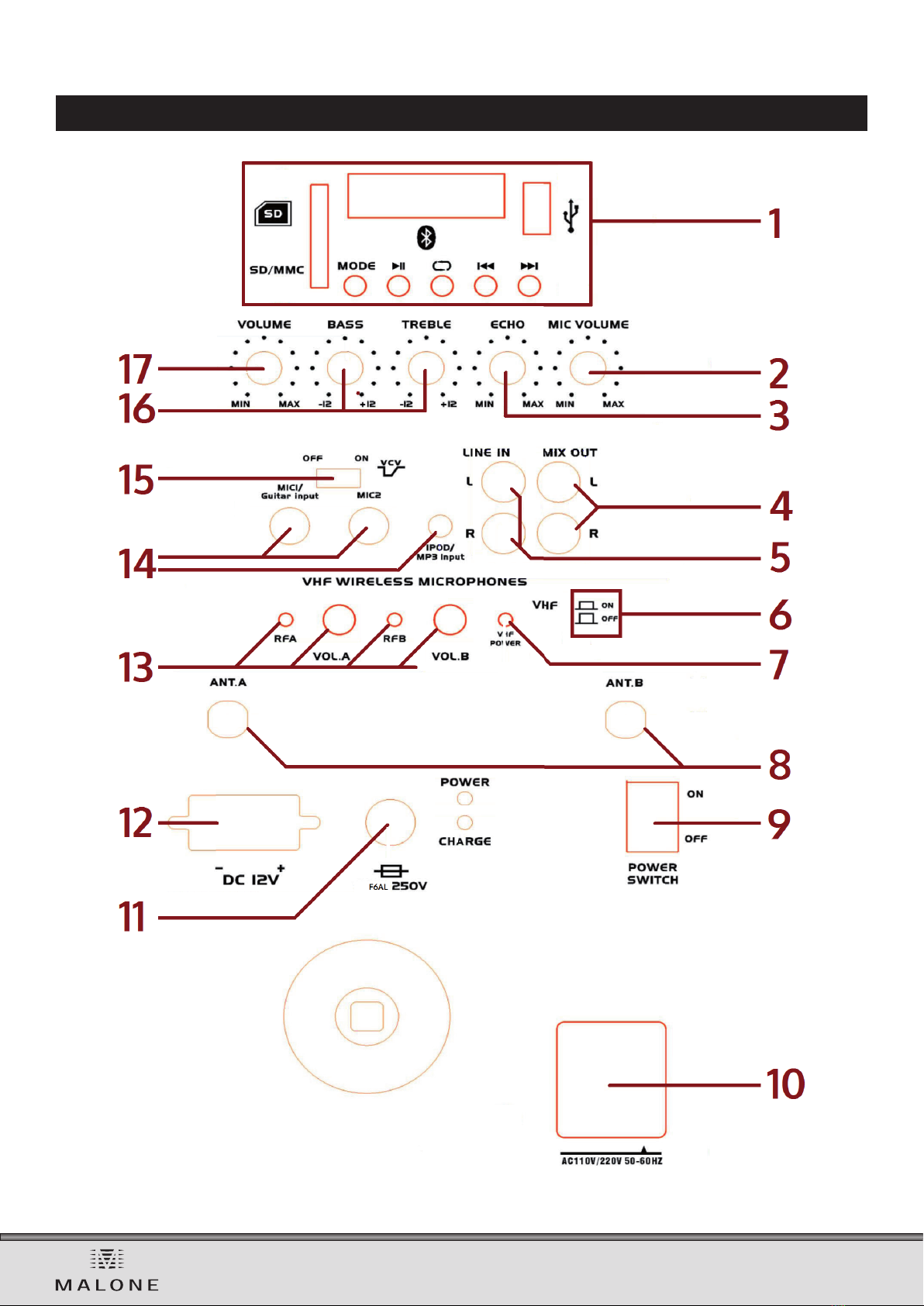

Controls (PN12W / PN15W)

14
1Player Section
SD/MMC SC card slot
USB slot (insert USB thumb drives, portable hdd, MP3 players etc. here)
MODE Press repeatedly for mode selection (SD/USB/BT/LINE In/AUX)
Play/Pause
REPEAT Press repeatedly for repeat modes
/ Previous / Skip
2MIC VOLUME
3ECHO Control internal reverb eect
4MIX OUT Sum Output (RCA)
5LINE IN Audio In (RCA)
6VHF ON/OFF
7VHF LED
8Antennas für MIC A / MIC B
9POWER ON/OFF
10 Mains connection for mains cable (AC110/220V 50~60Hz)
11 Fuse
12 DC 12V AC adaptor socket
13 VOL A/B + RFA Volume controls for Mics A and B, status LEDs
14 Audio Inputs
MIC 1 / Guitar: Suitable for microphone / guitar
MIC 2: Suitable for microphone
iPod/MP3: AUX in (3.5mm audio)
15 VCV ON/OFF MIC Priority on/o
16 EQ Bass / Treble
17 VOLUME Master volume control

15
Operation
Initial Use / Charging the Battery
Before the initial (mobile) use, please completely charge the internal battery  rst. For this purpose, connect the de-
vice to a household mains socket using the supplied adaptor. Charging takes about 5 - 8 hours for the  rst time. The
charging status will be indicated by the "CHARGE" LED on the rear: the LED turns o when the battery is fully charged.
BT
Select BT mode by pressing MODE repeatedly. Activate BT on your smart device and pair with PSP-6AK.
Wireless Microphones
Turn the MIC VOL down completely, before switching on the microphones. Exchange the microphone batteries as soon
as you notice any increased hum or noise.
1Microphone capsule
2Battery compartment Rotate anticlockwise to open. Insert batteries in the depicted direction in order
not to cause shortage.
3Switch pos: MIC ON Microphone on
4Switch pos: MIC OFF Microphone o

16
Technical Data
Article # 10029250 10029251 10029252 10029253
Microphone freq. 202.75Mhz 202.75Mhz 202.75Mhz, 208.6Mhz 202.75Mhz, 208.6Mhz
Woofer Ø 8“ 10“ 12“ 15“
Sensitivity 92dB 92dB 92dB 92dB
Impedance 4Ω4Ω4Ω4Ω
Frequency range 70Hz - 20kHz 70Hz - 20kHz 60Hz - 20kHz 60Hz - 20kHz
Dimensions 208x251x390mm 262x315x491mm 309x376x583mm 358x451x685mm
Weight 5.6kgs 9.8kgs 12.5kgs 16.6kgs

17
Environment Concerns
According to the European waste regulation 2012/19/EU this symbol on the product or on its pa-
ckaging indicates that this product may not be treated as household waste. Instead it should be
taken to the appropriate collection point for the recycling of electrical and electronic equipment. By
ensuring this product is disposed of correctly, you will help prevent potential negative consequences
for the environment and human health, which could otherwise be caused by inappropriate waste
handling of this product. For more detailled information about recycling of this product, please con-
tact your local council or your household waste disposal service.

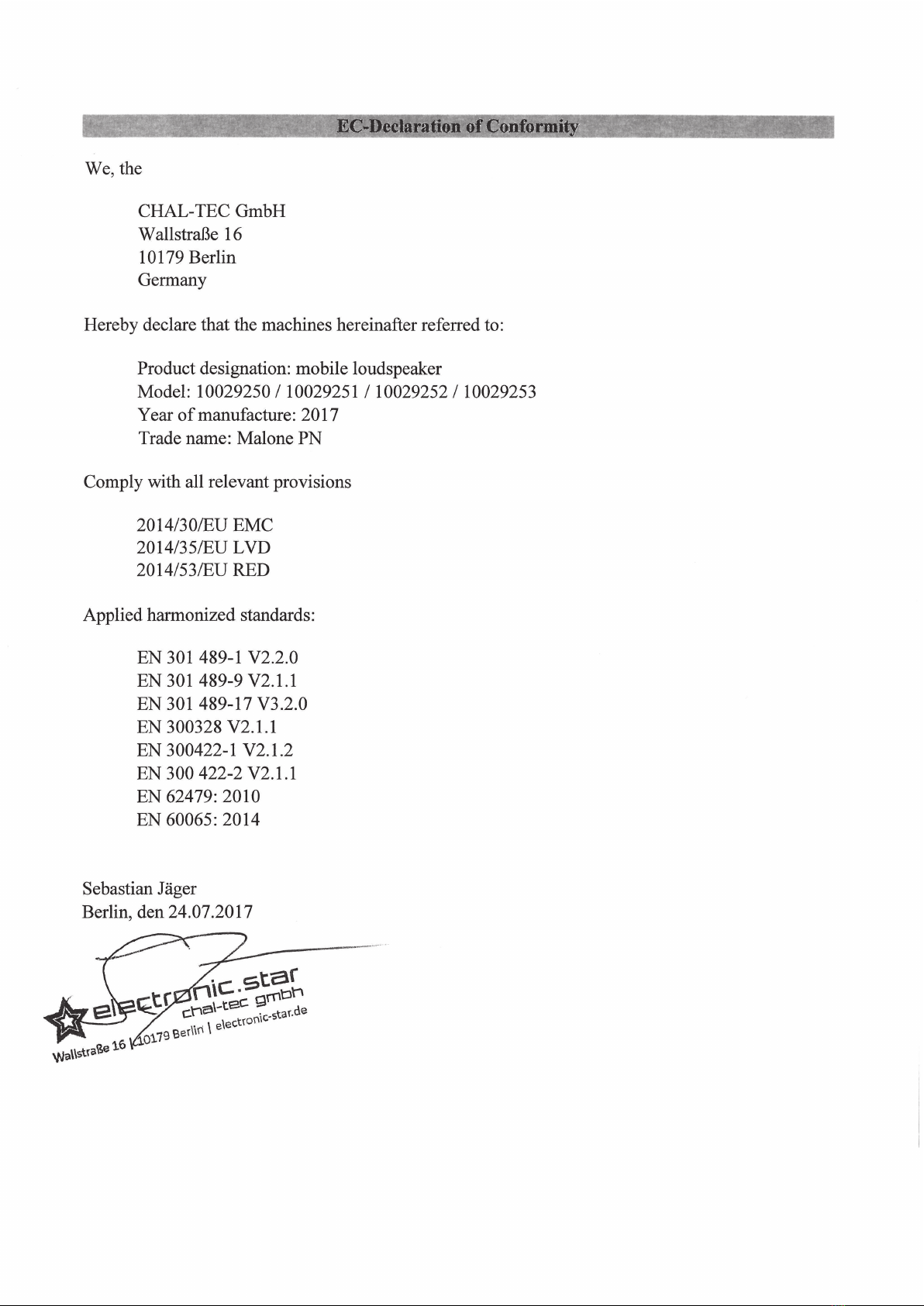

Producer
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany
Remark
This Malone wireless microphone system encloses microphones with integrated transmitters which serve for wireless signal trans-
mission to the receiving unitz. The systems operate within the VHF-spectre (174 MHz - 216 MHz). The transmission range is approx.
100m and depends on the local conditions. The units were designed for indoor use.
