MARIMEX ProStar PLUS 2 m3/h Guide

Písková filtrace
ProStar PLUS
2 m3/h, 4 m3/h, 6 m3/h
Návod
CZ
SK
DE
PL
EN
HU
PŘED INSTALACÍ A POUŽÍVÁNÍM TOHOTO VÝROBKU SI PEČLIVĚ PŘEČTĚTE,
POCHOPTE A DODRŽUJTE VŠECHNY POKYNY UVEDENÉ VTOMTO NÁVODU
KPOUŽITÍ. TENTO NÁVOD SI ULOŽTE PRO DALŠÍ POTŘEBU.

2
Písková filtrace ProStar PLUS
2 m3/h, 4 m3/h, 6 m3/h
Návod

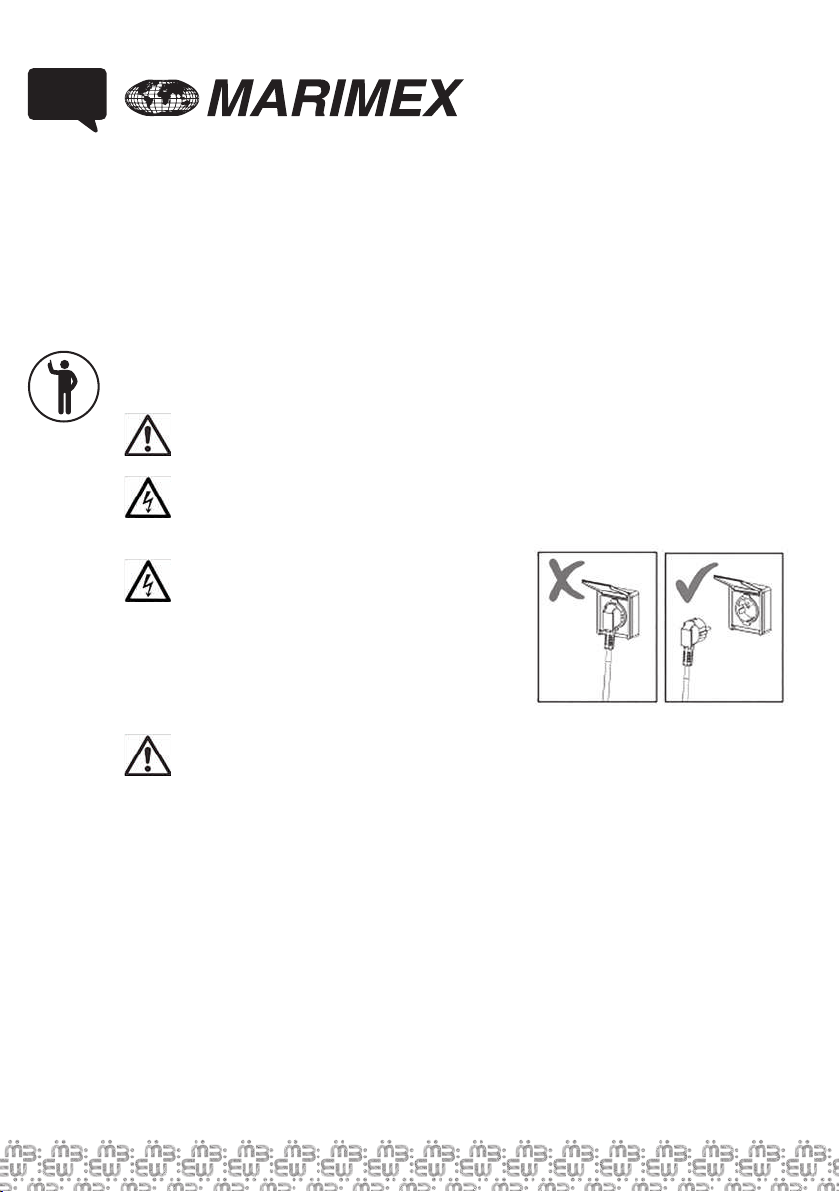

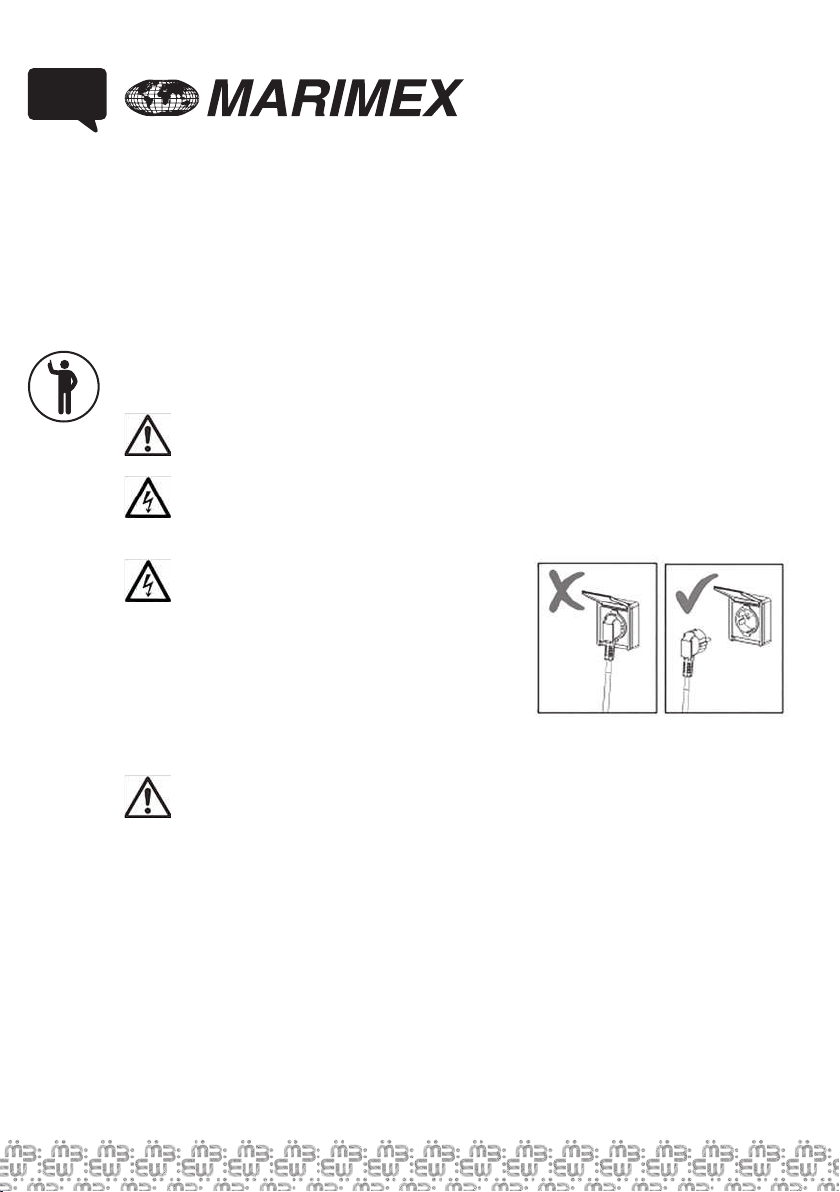

Bezpečnostní pokyny
Vtomto návodu jsou tímto symbolem označeny pokyny, při jejichž nedodr-
žení může dojít kohrožení zdraví osob.
V tomto návodu jsou tímto symbolem označeny pokyny, při jejichž nedodr-
žení může dojít kohrožení osob úrazem elektrickým proudem.
PŘI JAKÉKOLIV MANIPULACI SE ZAŘÍ-
ZENÍM NEBO PŘI KOUPÁNÍ OSOB VBA-
ZÉNU ODPOJTE ZAŘÍZENÍ ZELEKTRIC-
KÉ SÍTĚ
PŘEČTĚTE SI ADODRŽUJTE TYTO POKYNY
Nedodržení pokynů uvedených vtomto návodu kpoužití může vést
kezranění nebo ismrti způsobené elektrickým proudem.
• Zařízení mohou používat děti vevěku 8 let astarší aosoby se sníženými fyzickými,
smyslovými nebo duševními schopnostmi, anebo snedostatkem zkušeností azna-
lostí, pokud jsou pod dozorem dospělé kompetentní osoby anebo byly poučené
obezpečném používání zařízení arozumějí případným nebezpečím. Děti si se
zařízením nesmějí hrát. Děti nesmí provádět čištění aúdržbu bez dozoru análeži-
tého poučení.
• Zařízení připojte pouze kel. rozvodu, který vyhovuje ČSN, dozásuvky vzdálené
min 3,5m odbazénu achráněné proudovým chráničem snominálním vypínacím
proudem nepřekračujícím 30 mA.
• Zařízení připojte přímo dozásuvky. Vpřípadě použití prodlužovacího přívodu
používejte pouze takový, který odpovídá ČSN pro venkovní použití.
CZ

3

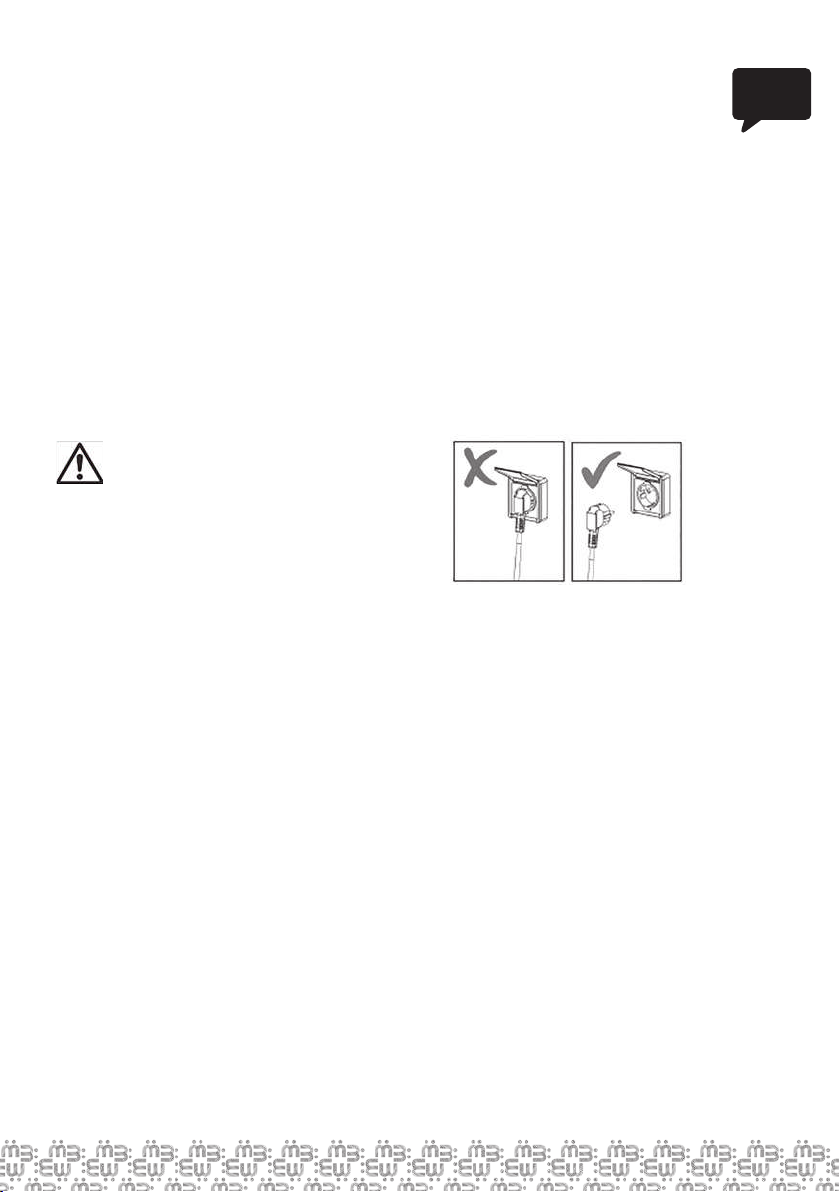

• Nepokoušejte se zapojit nebo odpojit vidlici přívodní šňůry ze zásuvky, pokud
máte mokré ruce, pokud stojíte vevodě anebo je vlhká vidlice.
• Umístěte zařízení tak, aby nemohlo sloužit dětem jako pomůcka pro vstup doba-
zénu.
• Udržujte děti vbezpečné vzdálenosti odzařízení anapájecího kabelu. Zajistěte, že
si se zařízením nebudou hrát.
• Přívodní šňůru zařízení nezakopávejte dozemě, zabraňte jejímu poškození. Umís-
těte ji tak, aby nemohla být poškozená sekačkou trávy, nůžkami naživé ploty
nebo podobným zařízením.
• Vidlici přívodní šňůry zařízení nechte přístupnou obsluze pro možnost okamžité-
ho odpojení zařízení odel. rozvodu.
• Před vstupem osob dobazénu odpojte zařízení zelektrické sítě. Zařízení se nesmí
používat, jsou-li vbazénu lidé nebo se mohou dotýkat kovové konstrukce.
• Nikdy neprovozujte zařízení bez vody.
• Nikdy neprovozujte poškozené nebo nekompletní zařízení. Závady neprodleně
odstraňte. Při údržbě používejte originální náhradní díly. Opravy svěřte servisní-
mu středisku.
• Nikdy nezapínejte zařízení, pokud je poloha našesticestném ventilu vpoloze UZA-
VŘENO, nebo pokud je potrubí voběhovém systému neprůchodné; může dojít
kpoškození, prasknutí, odtržení víka šesticestného ventilu, což může mít zanásle-
dek poranění nebo škody namajetku.
• Pravidelně kontrolujte stav zanesení filtru ačistěte předfiltr čerpadla akošík
skimmeru, abyste zabránili poškození čerpadla azajistili řádné fungování systé-
mu.
• Hladina akustického tlaku Anastanovišti obsluhy, nepřekračuje 70 dB (A).
• Zařízení chraňte před mrazy avlhkem uložením nasuché místo steplotou nad
bodem mrazu.
CZ

4

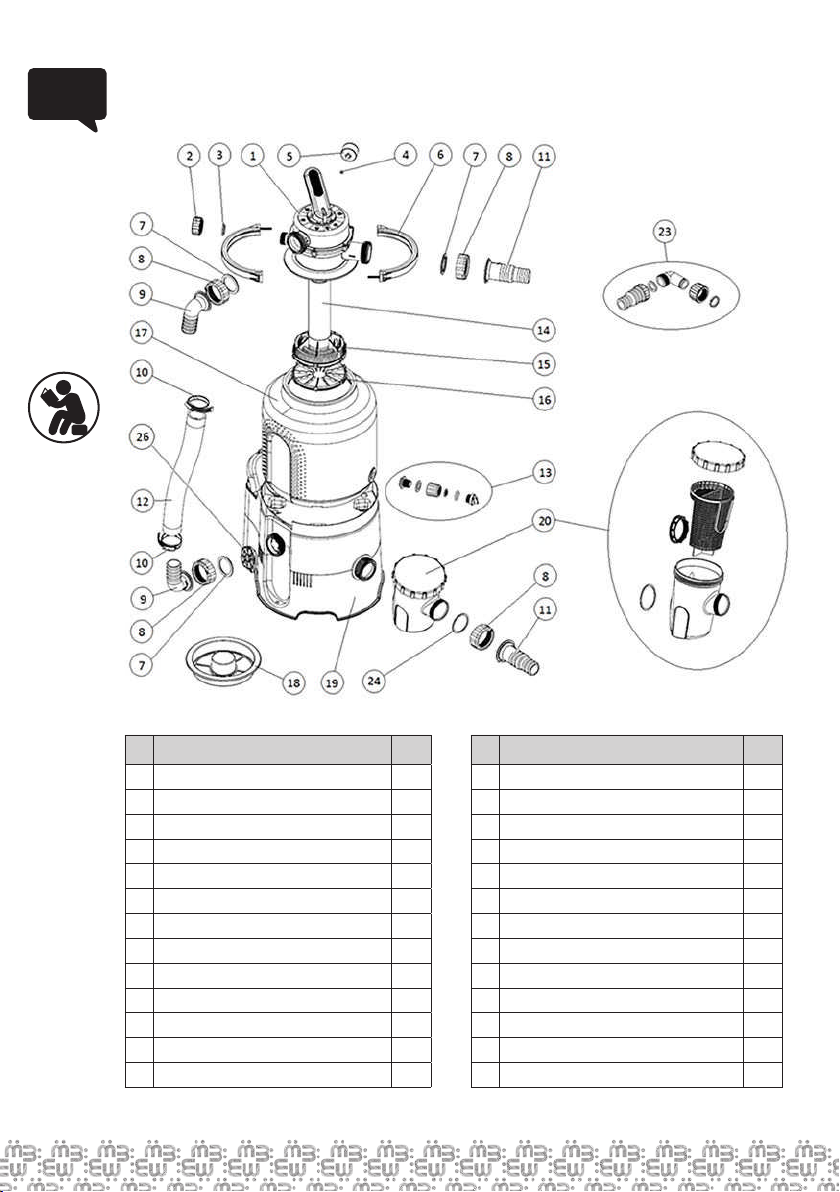

Seznam součástí – ProStar 2 m3/h PLUS
Č. Název Ks Č. Název Ks
1Více-cestný ventil 1 14 Sací trubka 1
2Zátka 1 15 Sací koš 1
3Ploché těsnění zátky 1 16 Dno sacího koše 1
4Ploché těsnění manometru 2 17 Nádoba 1
5Manometr 1 18 Násypka 1
6Objímka ventilu 1/2, vč spojmat 7 19 Podstavec s čerpadlem 1
7Tvarové těsnění trnůa kolen 6 20 Předfiltr 1
8Převlečná matice trnů a kolen 6 21 Bazénová hadice 3 díly 2
9Koleno D38 6 22 Hadicová spona 25-404
10 Hadicová spona 40-60 1 23 Odpadní sada 1
11 Trn D32/38 2 24 Ploché těsnění předfiltru 1
12 Propojovací hadice 1 25 Teflonová páska 1
13 Výpustné šroubení 1 26 Mřížka proti vniknutí cizích těles 1
CZ

5

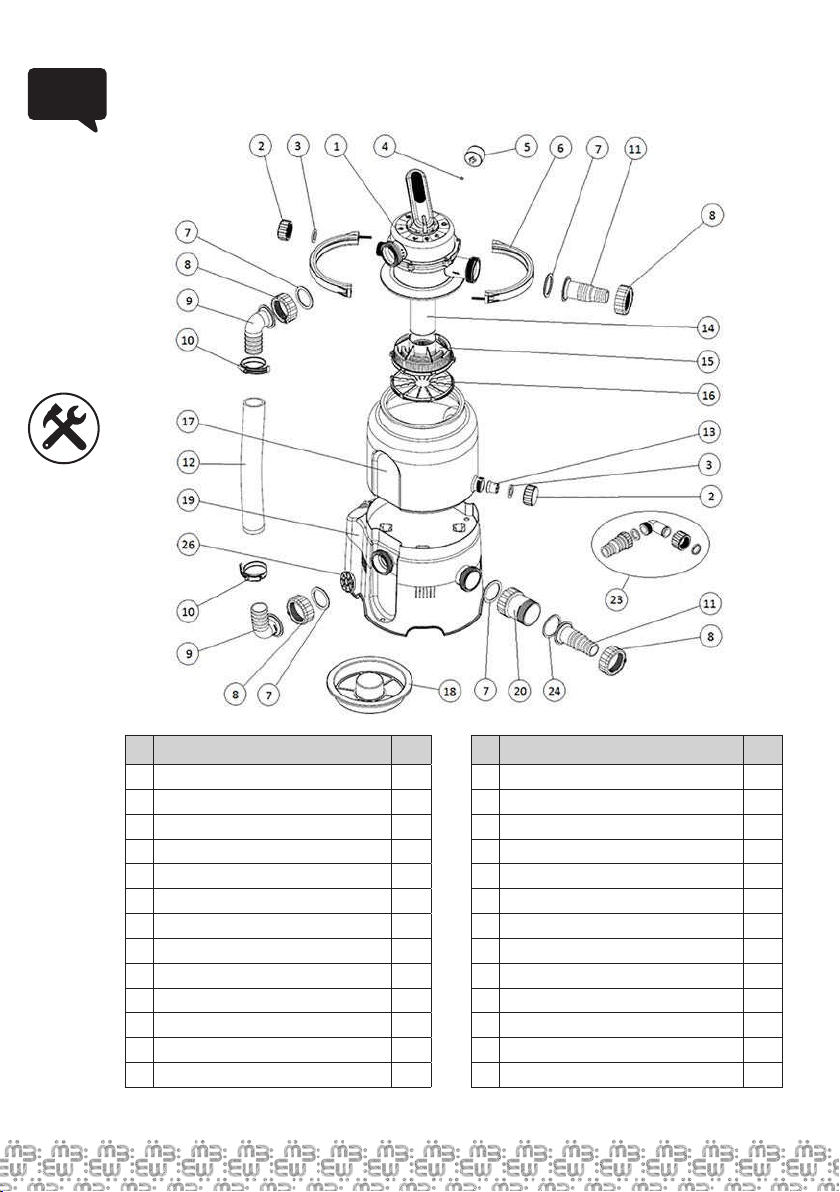

Seznam součástí – ProStar 4 m3/h PLUS
Č. Název Ks Č. Název Ks
1Více-cestný ventil 1 14 Sací trubka 1
2Zátka 1 15 Sací koš 1
3Ploché těsnění zátky 1 16 Dno sacího koše 1
4Ploché těsnění manometru 1 17 Nádoba 1
5Manometr 1 18 Násypka 1
6Objímka ventilu 1/2, vč spojmat 2 19 Podstavec s čerpadlem 1
7Tvarové těsnění trnůa kolen 4 20 Předfiltr 1
8Převlečná matice trnů a kolen 4 21 Bazénová hadice 3 díly 2
9Koleno D38 2 22 Hadicová spona 25-40 4
10 Hadicová spona 40-60 2 23 Odpadní sada 1
11 Trn D32/38 2 24 Ploché těsnění předfiltru 1
12 Propojovací hadice 1 25 Teflonová páska 1
13 Výpustné šroubení 1 26 Mřížka proti vniknutí cizích těles 1
CZ

6

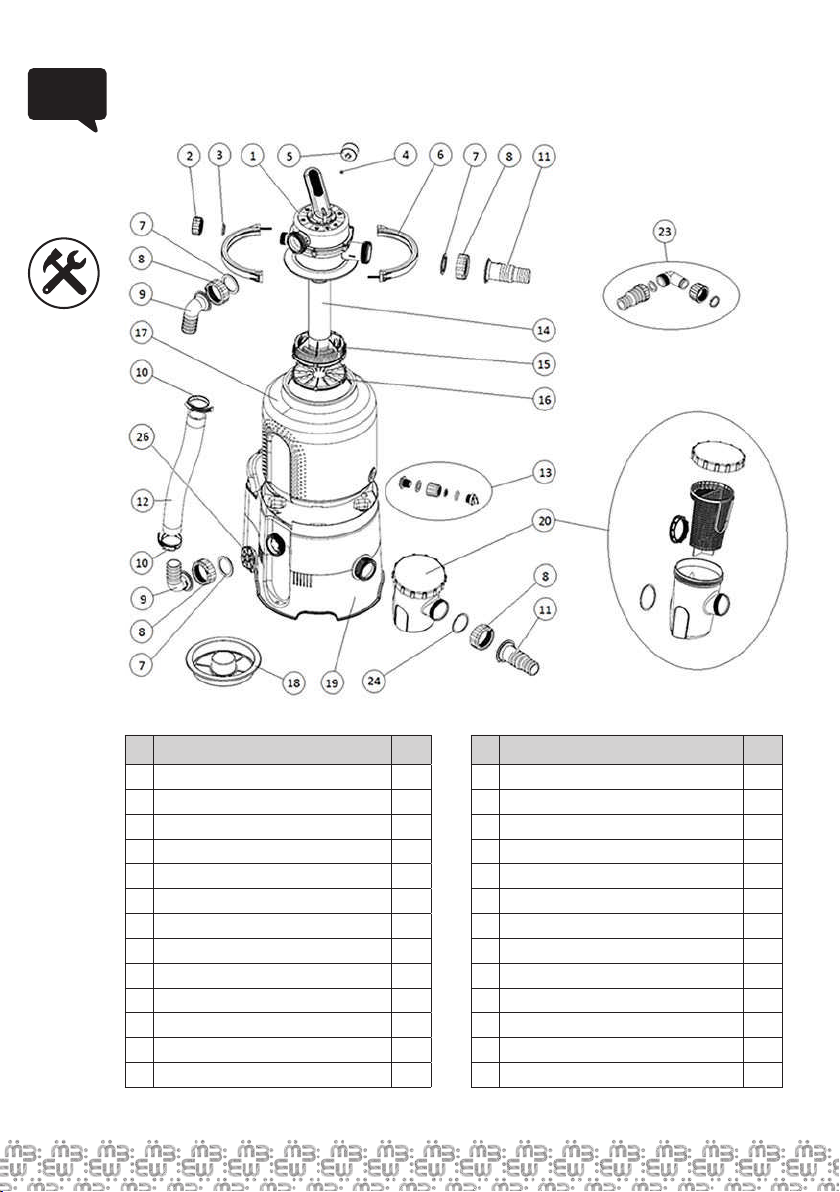

Seznam součástí – ProStar 6 m3/h PLUS
Č. Název Ks Č. Název Ks
1Více-cestný ventil 1 14 Sací trubka 1
2Zátka 1 15 Sací koš 1
3Ploché těsnění zátky 1 16 Dno sacího koše 1
4Ploché těsnění manometru 1 17 Nádoba 1
5Manometr 1 18 Násypka 1
6Objímka ventilu 1/2, vč spojmat 2 19 Podstavec s čerpadlem 1
7Tvarové těsnění trnůa kolen 4 20 Předfiltr 1
8Převlečná matice trnů a kolen 4 21 Bazénová hadice 3 díly 2
9Koleno D38 2 22 Hadicová spona 25-40 4
10 Hadicová spona 40-60 2 23 Odpadní sada 1
11 Trn D32/38 2 24 Ploché těsnění předfiltru 1
12 Propojovací hadice 1 25 Teflonová páska 1
13 Výpustné šroubení 1 26 Mřížka proti vniknutí cizích těles 1
CZ

7
Určení
Tato filtrační jednotka je určena pro filtrování vody vsezónních nadzemních bazé-
nech. Není určena pro celoročně provozované bazény. Čerpadlo filtrace není samo-
nasávací, aproto musí být filtrace instalována pod úrovní hladiny vody vbazénu,
spřirozeným zavodňováním vodou.
UPOZORNĚNÍ: Vyobrazení uvedená vtomto návodu jsou pouze ilustrativní amo-
hou se lišit odskutečně dodaného výrobku. Vyhrazujeme si právo zcela nebo čás-
tečně výrobek změnit, ato bez předchozího upozornění.
Podmínky pro použití filtrační jednotky:
- hodnota pH vody 6 - 8,5
- obsah volného chlóru max. 10 mg/l
- obsah rozpuštěné soli max. 0,5%
Před uvedením doprovozu
Před kompletací azprovozněním zařízení vybalte veškeré komponenty.
Mezi filtrací aokolím ponechte bezpečnou vzdálenost umožňující obsluhu zařízení.
Filtraci je nutné postavit napodložku (například betonová deska apodobně).
Deska by měla být položena avyrovnána zapomoci vodováhy. Zařízení nesmí stát
vtrávě, hrozí přehřátí čerpadla adalších škod (požár).
Zabraňte zaplavení zařízení. Zaplavení by mohlo způsobit poškození zařízení nebo
ohrožení osob úrazem elektrickým proudem.
Pokud jste bazén částečně anebo zcela zapustili, je nutné filtrační zařízení umístit
dofiltrační šachty, která bude propojena sbazénem. Pokud bude Vaše filtrace
umístěna došachty, ujistěte se, že šachta nemůže být zatopena vodou. Abyste
tomuto předešli, je dobré šachtu vysypat štěrkem kpojetí menšího množství uniklé
vody avytvořit odtok přímo dokanalizace. Je důležité zajistit větrání šachty, vdů-
sledku kondenzace vody se zařízení může poškodit.
Potřebné příslušenství jako jsou další hadice, hadicové spony afiltrační písek (není
součástí dodávky), jsou kdispozici uprodejce.
Filtrace nesmí pracovat nasucho (bez vody)!!! Pokud bude filtrace takto
použita, zaniká nárok nazáruku.
CZ

8
Technická data
ProStar 2 m3/h
PLUS
ProStar 4 m3/h
PLUS
ProStar 6 m3/h
PLUS
Napětí 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz
Příkon 85 W 190 W 250 W
Průtok systémem 2 m3/h 4 m3/h 5 m3/h
Krytí IP X5 IP X5 IP X5
Výtlak 1,5 m 1,5 m 1,5 m
Průměr filtru 143 mm 143 mm 143 mm
Účinná filtrační plocha 0,036 m20,036 m20,036 m2
Pracovní tlak 0,2 bar 0,3 bar 0,5 bar
Maximální pracovní tlak 0,4 bar 0,6 bar 1,0 bar
Maximální teplota vody 35 °C 35 °C 35 °C
Písková náplň 10 kg 14 kg 18 kg
Zrnitost 0,6 – 1,2 mm 0,6 – 1,2 mm 0,6 – 1,2 mm
Chraňte životní prostředí! Nevyhazujte tento spotřebič dokomunální-
ho odpadu. Výrobek obsahuje elektrické/elektronické součásti. Podle
evropské směrnice 2012/19/EU se elektrická aelektronická zařízení
poukončení své životnosti nesmějí vyhazovat dokomunálního odpadu,
ale je nezbytné je odevzdat kekologické likvidaci naktomu určená
sběrná místa. Informace otěchto místech obdržíte naobecním úřadě.
Sestavení
Poznámka: Vzhledem ktomu, že veškeré spoje mají těsnění, není nutné příliš
utahovat matice. Mohlo by dojít kpoškození plastových dílů. Kdotěsnění slouží
přiložená teflonová páska.
Poznámka: Ksestavení budete potřebovat křížový nebo plochý šroubovák, imbu-
sový klíč 10.
1. Montáž výpustného šroubení donádoby
Vypouštěcím otvorem nádoby prostrčte zvnitřní strany protikus se závitem (OBR
1.1). Navyčnívající závit nasaďte těsnění anašroubujte nátrubek (OBR 1.2). Doněj
vložte sítko proti úniku písku. Sítko dovnitř zatlačte našroubováním zátky stěsnícím
O-kroužkem (OBR 1.3). Pro utěsnění spojů postačí ruční utažení. Použitím kleští
můžete díly poškodit.
1. A Unádoby oobjemu 10L svypouštěcím hrdlem postupujte následovně:
Vypouštěcím otvorem nádoby prostrčte zvnitřní strany vypouštěcí sítko (OBR
1.4). Nahrdlo se závitem našroubujte zátku stěsněním (OBR 1.5). Pro utěsnění
spojů postačí ruční utažení. Použitím kleští můžete díly poškodit.
CZ

9
2. Kompletace sacího koše
Dno sacího koše spojte se samotným sacím košem zacvaknutím 6 -ti zámků
pojeho obvodu. Dokompletního sacího koše zasaďte sací trubku (OBR 2.1). Ce-
lek vložte doprázdné nádoby (OBR 2.2), jeho polohu fixujte nasazením násypky
(OBR 2.3). Nyní je nádoba připravena knaplnění pískem.
3. Plnění pískem
Doporučujeme nádobu před plněním písku postavit napodstavec sčerpadlem.
Manipulace splnou nádobou je obtížná. Boční prolisy vnádobě slícujte sprolisy
vpodstavci, vypouštěcí šroubení musí směřovat odspínače (OBR 3.1).
Snasazenou násypkou naplňte nádobu potřebným množstvím písku (OBR 3.2).
Hladina písku vnádobě by měla dosahovat vrcholku bočních prolisů (OBR 3.3).
Nyní vyjměte násypku aztěsnící plochy hrdla nádoby odstraňte zrnka písku,
případně jiné nečistoty.
4. Montáž vícecestného ventilu
Zespod ventilu nasaďte těsnící O-kroužek aposaďte jej nahrdlo naplněné ná-
doby. Ventil natočte tak, aby jeho hrdlo PUMP / ČERP bylo orientováno stejným
směrem, jako je výstup čerpadla vpostavě nádoby. Pak nasaďte naosazení
nádoby aventilu obě poloviny objímky, spojte šrouby (OBR 4.3), astejnoměrně
je dotáhněte.
Dootvoru pro manometr vložte malé gumové těsnění, našroubujte tělo mano-
metru (OBR 4.1) arukou lehce utáhněte.
!!! Věnujte zvýšenou pozornost správnému našroubování, může dojít kpo-
škození jemného závitu!!!
Nahrdlo WASTE / ODPAD našroubujte zátku stěsněním (OBR 4.2).
5. Montáž propojovací hadice
Nahadici nasuňte stahovací spony, doobou konců hadice zastrčte kolena spolu
spřevlečnými maticemi (OBR 5.1). Dobočního výstupu čerpadla vložte mřížku
proti vniknutí pevných částic (OBR 5.2), poté natento výstup anahrdlo ventilu
PUMP / ČERP připojte připravenou hadici pomocí převlečných matic atěsnění
(OBR 5.3).
!!! Hadicové spony utahujte až poutažení převlečných matic!!!
6. Montáž předfiltru atrnů
Průhledný předfiltr namontujte nasací hrdlo čerpadla, naněj poté připojovací
hadicový trn (OBR 6.1).
!!! Pozor natvar použitého tvarovaného těsnění!!!
7. 7.A Ufiltrace ProStar 6 m3/h PLUS svelkým předfiltrem postupujte následovně:
Tělo předfiltru spolu stěsněním nasuňte nahrdlo čerpadla aupevněte převleč-
nou maticí uvnitř předfiltru, dopředfiltru vložte koš nanečistoty auzavřete
víkem sO-kroužkem. Nahrdlo promocí převlečné matice namontujte připojovací
trny (OBR 6.2).
!!! Pozor natvar použitého těsnění!!!
Nahrdlo ventilu POOL / BAZÉN našroubujte druhý připojovací hadicový trn
(OBR 6.3).
CZ

10
8. Připojení zařízení kbazénu – viz OBR 7.1, OBR 7.2
Pomocí vhodných bazénových hadic ahadicových spon propojte zařízení sbazénem.

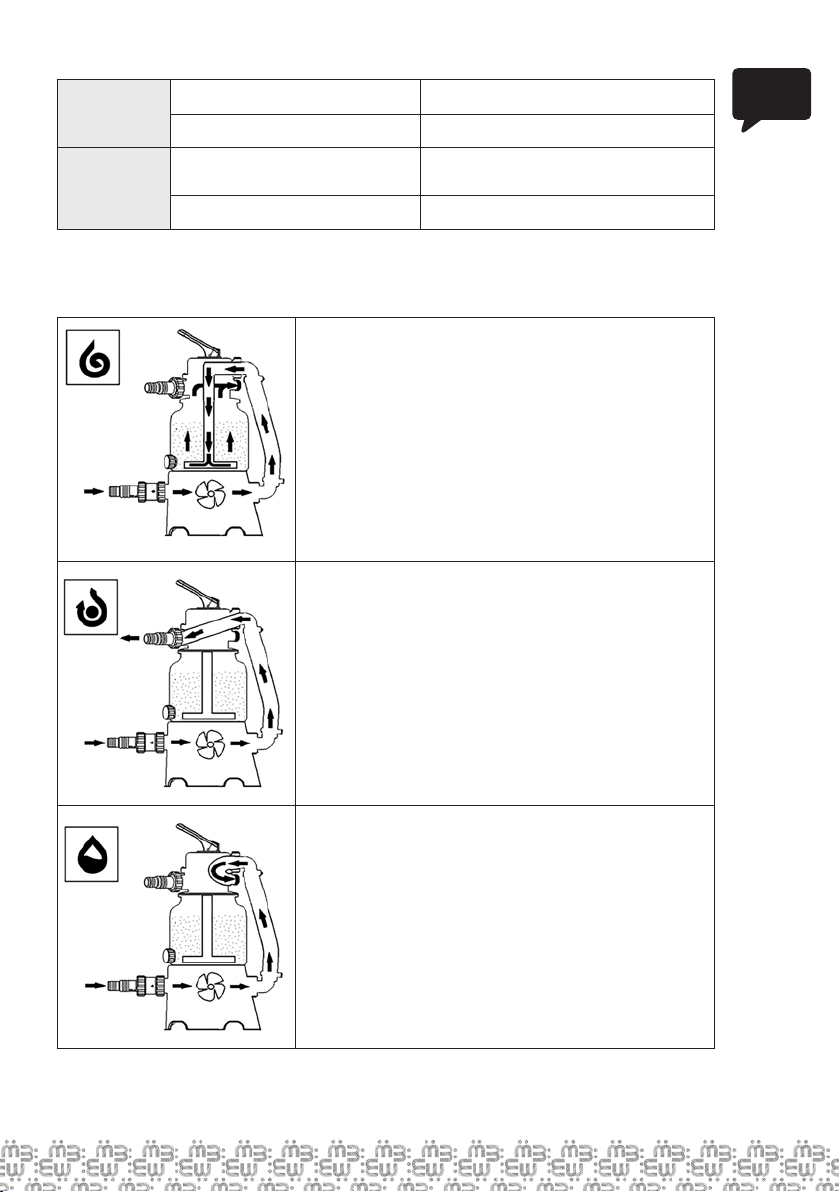

Provoz zařízení
1. Zavodnění / odvzdušnění čerpadla
Sejměte zátku hrdla „ODPAD / WASTE“ (OBR 8.1), páku ventilu dejte dopolohy
ODVZDUŠNĚNÍ avyčkejte, dokud zhrdla nezačne vytékat voda (OBR 8.2). Pak
přesuňte páku ventilu dopolohy UZAVŘENO anašroubujte zpět zátku. Nakonec
dejte páku ventilu dopolohy FILTRACE. Nyní lze filtraci zprovoznit.
Před prvním použitím nebo povýměně pískové náplně proveďte nejprve
proplach písku.
2. Spuštění
Kolébkovým spínačem vzadní části filtrace uvedete zařízení dochodu.
ZAPNUTO (ON)– OBR 9.1
VYPNUTO (OFF) – OBR 9.2
Před zapnutím zařízení dosítě zkontroluje polohu ventilu!
Nikdy nezapínejte zařízení, pokud je poloha našesticestném ventilu
vpoloze UZAVŘENO, nebo pokud je potrubí voběhovém systému
neprůchodné.
2.A Filtrace ProStar 6 m
3
/h PLUS jsou vybaveny nastavitelným časovačem
(OBR 9.3): Pomocí posuvného přepínače zvolte požadovanou funkci. Časovač lze
nastavit po20-ti minutových intervalech ve24-hodinovém cyklu. Jedna zarážka
odpovídá 20 minutám, tzn. 3 zarážky = 1 hodina. Kontrolní LED dioda signalizuje
chod zařízení.
3. Používání
Ventil nastavte dopolohy FILTRACE azapněte zařízení. Pravidelně kontrolujte
průtok filtrací (tlak namanometru) anazákladě zjištěných hodnot provádějte
proplach písku.
Je vhodné určit si časový plán filtrování sohledem navelikost bazénu ajeho
využívání. Podmínkou správné filtrace je, aby se voda vbazénu alespoň jednou
denně přefiltrovala. Minimální doba provozu filtrace je tedy podíl objemu bazé-
nu aprůtoku filtrace.
Příklad: Pro bazén sobjemem vody 10 m
3
afiltraci ProStar 2 m
3
/h PLUS sprůto-
kem 2 m
3
/h to je 5 hodin.
4. Čištění předfiltru
Při viditelném znečištění, případně omezení funkce filtrace vyčistěte předfiltr
proudem vody (OBR 10.1). Ufiltrace ProStar 6 m
3
/h PLUS propláchněte vnitřní
filtrační koš (OBR 10.2).
5. Proplach písku
Podle tlaku vnádobě lze poznat, kdy je potřeba propláchnout filtrační médium.
Poprvním spuštění sčistým filtračním pískem si poznamenejte hodnotu tlaku;
CZ
