Marmitek Connect AD12 User manual

Package content
1x Audio converter
1x RCA (cinch) audio cable, 90 cm
1x 5V USB-A Power adapter
1x Power cable, black, 100 cm
1x Quick guide

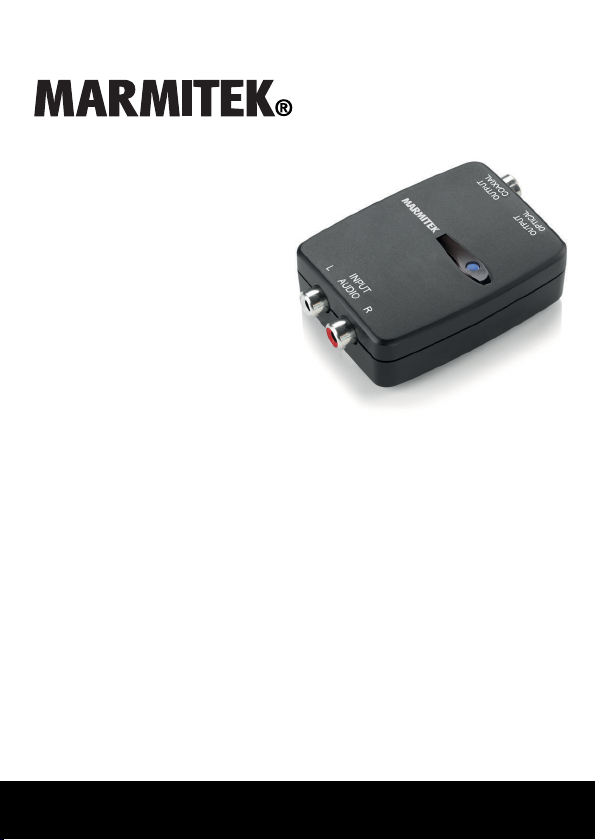

Connect AD12
Digital audio converter
Convert your analogue
stereo signal into a digital
audio signal

Safety instructions
Please read these instructions thoroughly before you use
the device and keep them for future reference.
•Only for indoor use.
•Do not expose the product to extremely high or low
temperatures, strong light sources or direct sunlight.
•This product is not a toy. Keep out of reach of children.
•Connect the adapter to the mains only after you have verified
that the line voltage corresponds to the value specified on the
type plates.
•Never connect a power adapter if it's damaged. In such cases,
please contact your supplier.
•Disconnect the AC/DC power adapter from the mains when
this device is not in use for prolonged time.
•Never open the product: the device may contain parts with
deadly voltage.
•Repairs or service should only be performed by qualified
personnel.
•Record players need special phono pre-amplification to make
vinyl records sound right. Many turntables have this built in,
some do not. This product does not have a built-in phono
preamp.
Installation
•We recommend that you switch off your equipment before
connecting cables in order to prevent any of the devices being
damaged.

•At all times, avoid bending the optical (Toslink) cable as it is
very delicate.

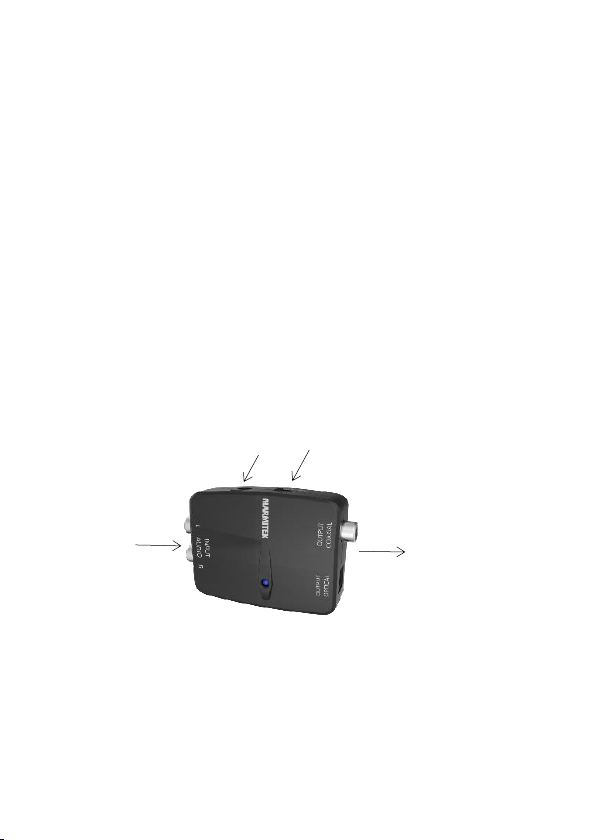

1. Connect the Audio Source to the analog input[1] on the
Connect AD12™ using the RCA audio cable.
2. Connect the Audio Amplifier to the digital audio output [2]
on the Connect AD12™ using a Coaxial or Optical audio
cable.
3. Connect the power adapter [3] and plug into the electrical
socket.
4. Set the switch [4] in the ON position and check that the
audio connection works.
Audio Source [1]
[2] *Audio amplifier, soundbar or
active speakers
[3] [4]

Usage
If the audio connection does not work (properly), consult the
instructions for the Audio Source and/or the Audio Amplifier for
the correct settings.
Frequently asked questions (FAQs)
Please go to www.marmitek.com if you have any questions.
Technical specifications
Inputs and outputs
Audio input: 1x left/right stereo (RCA)
Input level: 2 V (Vrms) Typ.
Frequency response: 20-20 kHz, +/- 3 dB
ADC SNR: ≥80 dB
Audio output 1: 1x S/PDIF optical (Toslink)
Audio output 2: 1x S/PDIF coaxial
Supported Audio Format: LPCM 44.1 KHz
Housing
Dimensions (H x W x D): 80 x 51 x 23mm
Weight: 45 g
Power
External Power adapter: 100-240VAC @ 50-60Hz
Input: 5VDC @ 600mA
Dissipation Current @5V: Max. 120 mA

Declaration of Conformity
Hereby, Marmitek BV, declares that this
Connect AD12™ is in compliance with the essential
requirements of the 2014/30/EU, 2014/35/EU, 2017/2102 and
2009/125/EC: 2019/1782 Directives.
Full Declaration of Conformity is available at
www.marmitek.com/en/declarations-of-conformity/
More detailed user guide and instructions are available on our
website at www.marmitek.com

Sicherheitshinweise
Lesen Sie diese Gebrauchsanleitung sorgfältig durch,
bevor Sie das Gerät in Betrieb nehmen und bewahren Sie
diese Anleitung bitte für eventuelle, spätere Bedarfsfälle
auf.
•Ausschließlich für Verwendung in Innenräumen.
•Setzen Sie dieses Produkt nicht extrem hohen oder niedrigen
Temperaturen, starken Lichtquellen und direkter
Sonneneinstrahlung aus.
•Dieses Produkt ist kein Spielzeug. Außer Reichweite von
Kindern halten.
•Schließen Sie den Netzadapter erst dann an das Stromnetz
an, nachdem Sie überprüft haben, ob die Netzspannung mit
dem auf dem Typenschild angegeben Wert übereinstimmt.
•Schließen Sie niemals einen Netzadapter an, wenn diese
beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem
Lieferanten auf.
•Entfernen Sie den AC/DC Speisungsadapter aus der
Steckdose, wenn Sie das Gerät längere Zeit nicht nutzen.
•Das Produkt niemals öffnen: Das Gerät kann Teile enthalten,
worauf lebensgefährliche Stromspannung steht.
•Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
•Plattenspieler benötigen eine spezielle Phono-Vorverstärkung,
damit Vinyl-Schallplatten richtig klingen. Bei vielen
Plattenspielern ist dies eingebaut, bei manchen nicht. Dieses
Produkt verfügt nicht über einen eingebauten Phono-
Vorverstärker.

Installation
•Um mögliche Beschädigen an Ihren Geräten vorzubeugen
empfehlen wir, die Geräte erst auszuschalten, bevor Sie die
Kabel anschließen.
•Biegen Sie das optische (Toslink) Kabel niemals, denn es ist
sehr empfindlich.
1. Schließen Sie die Audioquelle mit dem RCA-Audiokabel an
den analogen Eingang[1] des Connect AD12™ an.
2. Verbinden Sie den Audioverstärker über ein koaxiales oder
optisches Audiokabel mit dem digitalen Audioausgang [2]
des Connect AD12™.
3. Schließen Sie den Speisungsadapter [3] an und verbinden
Sie ihn mit der Steckdose.
4. Stellen Sie den Schalter [4] in die Position ON und prüfen
Sie, ob die Audioverbindung funktioniert.
Audioquelle [1]
[2] *Audioverstärker,
Soundbar oder Aktiv-
Lautsprecher

Anwendung
Sollte die Audioverbindung nicht (optimal) funktionieren, ziehen
Sie dann für die entsprechenden Einstellungen die
Gebrauchsanleitung Ihrer Tonquelle und/oder Ihres
Audioverstärkers zurate.
Häufig gestellte Fragen (FAQs)
Schauen Sie auf www.marmitek.com, wenn Sie noch weitere
Fragen haben.
Technische Daten
Eingänge und Ausgänge
Audio-Eingang : 1x links/rechts Stereo (RCA)
Eingangspegel : 2 V (Vrms) Typ.
Frequenzgang : 20-20 kHz, +/- 3 dB
ADC-SNR: >= 95 dB
Audio-Ausgang 1: 1x S/PDIF optisch (Toslink)
Audio-Ausgang 2: 1x S/PDIF koaxial
Unterstützte Audioformate: LPCM 44,1 KHz
Gehäuse
Abmessungen (H x B x T): 80 x 51 x 23 mm
Gewicht: 45 g
Stromversorgung
Externer Netzadapter: 100-240VAC @ 50-60Hz
Eingang: 5VDC bei 600mA
Verlustleistung Strom @5V: Max. 120 mA

Konformitätserklärung
Hiermit erklärt Marmitek BV, dass dieser Connect
AD12™ den grundlegenden Anforderungen der
Richtlinien 2014/30/EU, 2014/35/EU, 2017/2102 und
2009/125/EC: 2019/1782 entspricht. Die vollständige
Konformitätserklärung ist unter
www.marmitek.com/en/declarations-of-conformity/ verfügbar.
Ausführlichere Benutzerhandbücher und Anleitungen finden
Sie auf unserer Website unter www.marmitek.com

Consignes de sécurité
Veuillez lire attentivement ce manuel d’utilisation avant
d’utiliser l’appareil et conservez-le pour consultation
ultérieure si nécessaire.
•Ne peut être utilisé qu’à l’intérieur.
•N’exposez pas le produit à des températures extrêmement
élevées ou basses, à des sources de lumière trop fortes ou à
la lumière directe du soleil.
•Ce produit n'est pas un jouet. Tenir hors de portée des
enfants.
•Brancher l’adaptateur secteur sur le réseau électrique
seulement après avoir vérifié que la tension d’alimentation
correspond à la valeur indiquée sur les plaques d’identification.
•Ne jamais brancher un adaptateur secteur lorsque celui-ci est
endommagé. Dans ce cas, veuillez contacter votre fournisseur.
•Débranchez l'adaptateur AC/DC de la prise de courant lorsque
celui-ci n'est pas utilisé pendant une longue période.
•Ne jamais ouvrir le produit : L'appareil peut contenir des
éléments qui sont sous tension très dangereux.
•Confier les réparations et l'entretien exclusivement à un
personnel qualifié.
Installation
•Nous vous recommandons d'éteindre votre appareil avant de
connecter les câbles pour éviter d'endommager l'appareil.
•Les tourne-disques ont besoin d'une préamplification phono
spéciale pour faire sonner correctement les disques vinyles.
De nombreuses platines sont équipées de ce dispositif,

d'autres non. Ce produit ne dispose pas d'un préamplificateur
phono intégré.
•Veuillez prendre garde à ne pas plier le câble optique
(Toslink), celui-ci est très fragile.

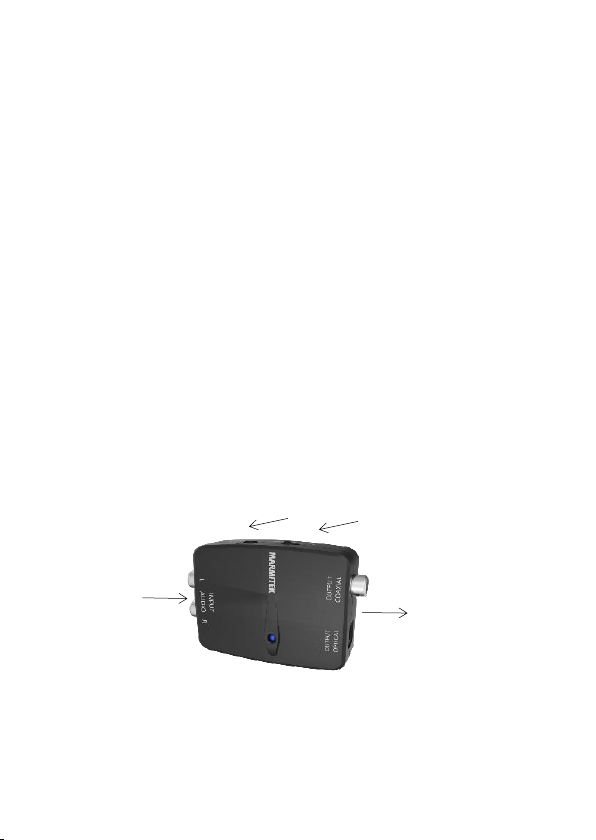

1. Connectez la source audio à l'entrée analogique [1] du
Connect AD12™ à l'aide du câble audio RCA.
2. Connectez l'amplificateur audio* à la sortie audio numérique
[2] du Connect AD12™ à l'aide d'un câble audio coaxial ou
optique.
3. Connectez l'adaptateur électrique [3] et branchez-le dans la
prise électrique.
4. Placez l'interrupteur [4] en position ON et vérifiez que la
connexion audio fonctionne.
Source
audio [1]
[2] *Amplificateur
audio, barre de
son ou haut-
parleurs actifs
[3] [4]

Utilisation
Si la connexion audio ne fonctionne pas (bien), veuillez
consulter le manuel d'utilisation de votre source audio et/ou de
votre Amplificateur Audio pour les réglages corrects.
Foire aux questions (FAQ)
Pour toutes questions veuillez consulter le site
internetwww.marmitek.com.
Spécifications techniques
Connexions
Entrée AV 2 x RCA (G/D)
Sortie AV 1 x Toslink (optique), 1 x coaxial (RCA)
Audio
Taux d'échantillonnage 48 kHz, 24 bits
Formats audioPCM stéréo 2CH non compressé
Rapport signal/bruit ≥ 80 dB
Gamme de fréquences 20 Hz - 20 kHz ± 3 dB
Généralités
Dimensions (h x l x p) 23 x 51 x 80 mm
Poids 45 grammes
Alimentation 100 - 240 VAC 50/60 Hz, adaptateur 5 VDC

Déclaration de conformité
Par la présente, Marmitek BV, déclare que ce Connect
AD12™ est conforme aux exigences essentielles des
directives 2014/30/EU, 2014/35/EU, 2017/2102 et
2009/125/EC : 2019/1782.
La déclaration de conformité complète est disponible sur
www.marmitek.com/en/declarations-of-conformity/. Un guide
d'utilisation et des instructions plus détaillées sont disponibles
sur notre site Web à l'adresse www.marmitek.com.

Instrucciones de seguridad
Lee este modo de empleo atentamente antes de usar el
dispositivo y guárdalo para consultarlo si necesario.
•Exclusivamente para el uso en sitios interiores.
•No exponga el producto a temperaturas extremamente altas o
bajas, fuentes de luz muy potentes o luz solar directa.
•Este producto no es un juguete. Asegúrese de que está fuera
del alcance de los niños.
•No conecte el adaptador de red a la red de alumbrado antes
de que haya controlado si la tensión de red corresponde con el
valor indicado en la estampa de tipo.
•Nunca conecte un adaptador de si ése está dañado. En este
caso, por favor entre en contacto con su proveedor.
•Quite el adaptador de corriente AC/DC de la toma si no usa el
dispositivo durante mucho tiempo.
•Nunca abra el producto: Puede contener piezas que se
encuentren bajo una tensión mortal.
•Deja las reparaciones o servicios a personal experto.
Instalación
•Le aconsejamos de apagar los dispositivos antes de conectar
los cables para no dañar el equipo.
•Los tocadiscos necesitan una preamplificación de fono
especial para que los discos de vinilo suenen bien. Muchos
tocadiscos lo llevan incorporado, otros no. Este producto no
tiene un preamplificador de fono incorporado.
•Nunca doble el cable óptico (Toslink) porque es muy delicado.

1. Conecte la fuente de audio a la entrada analógica[1] del
Connect AD12™ mediante el cable de audio RCA.
2. Conecte el amplificador de audio* a la salida de audio
digital[2] del Connect AD12™ utilizando un cable de audio
coaxial u óptico.
3. Conecta el adaptador de corriente [3] y enchúfalo a la
toma de corriente.
4. Coloque el interruptor [4] en la posición ON y compruebe
que la conexión de audio funciona.
Fuente de
audio [1]
[2]
*Amplificador
de audio, barra
[3] [4]

Empleo
Si la conexión de audio no funciona (bien), por favor consulta el
modo de empleo de la Fuente de Audio y/o del Amplificador de
Audio para los ajustes correctos.
Preguntas frecuentes (FAQs)
Si tiene preguntas, por favor visite www.marmitek.com
Especificaciones técnicas
Conexiones
Entrada AV 2 x RCA (I/D)
Salida AV 1 x Toslink (óptico), 1 x coaxial (RCA)
Audio
Frecuencia de muestreo 48 kHz, 24 bits
Formatos de audio 2CH PCM estéreo sin comprimir
Relación señal/ruido ≥ 80 dB
Gama de frecuencias 20 Hz - 20 kHz ± 3 dB
Generalidades
Dimensiones (h x a x d) 23 x 51 x 80 mm
Peso 45 gramos
Alimentación 100 - 240 VAC 50/60 Hz, adaptador
de 5 VDC

Declaración de conformidad
Por la presente, Marmitek BV, declara que este Connect
AD12™ cumple con los requisitos esenciales de las
Directivas 2014/30/UE, 2014/35/UE, 2017/2102 y 2009/125/CE:
2019/1782.
La declaración de conformidad completa está disponible en
www.marmitek.com/en/declarations-of-conformity/
Encontrará una guía de usuario e instrucciones más detalladas
en nuestro sitio web en www.marmitek.com

Precauzioni di sicurezza
Leggere attentamente queste istruzioni prima dell’uso di
questo prodotto e conservarle per riferimento futuro.
•Solo per l’uso interno.
•Non esporre il prodotto a temperature eccessivamente alte o
basse, fonti di luce forte o luce diretta del sole.
•Questo prodotto non è un giocattolo: tenerlo lontano dalla
portata dei bambini.
•Collegare l’alimentatore alla presa di corrente solamente dopo
avere controllato che la tensione della rete elettrica
corrisponda alle indicazioni riportate sulla targhetta.
•Non utilizzare mai un alimentatore danneggiato. In tal caso
rivolgersi al proprio rivenditore.
•Scollegare l’adattatore di alimentazione CA/CC dalla presa di
corrente quando l’apparecchio non viene utilizzato per un
lungo periodo di tempo.
•Non aprire mai il prodotto: L’apparecchio può contenere
componenti la cui tensione è estremamente pericolosa.
•Riparazioni o modifiche devono essere effettuate
esclusivamente da parte di personale esperto.
Installazione
•Per evitare danni ai dispositivi, si raccomanda di spegnere i
dispositivi prima di collegare i cavi.
•I giradischi hanno bisogno di una speciale preamplificazione
phono per far suonare bene i dischi in vinile. Molti giradischi

hanno questo incorporato, altri no. Questo prodotto non ha un
preamplificatore phono incorporato.
•Non piegare il cavo ottico (Toslink), è molto fragile.
1. Collega la sorgente audio all'ingresso analogico[1] del
Connect AD12™ usando il cavo audio RCA.
2. Collega l'amplificatore audio* all'uscita audio digitale [2] del
Connect AD12™ usando un cavo audio coassiale o ottico.
3. Collega l'adattatore di alimentazione [3] e inseriscilo nella
presa elettrica.
4. Impostare l'interruttore [4] in posizione ON e controllare che
il collegamento audio funzioni.
Sorgente
audio [1]
[2] *Amplificatore
audio, sound bar o
altoparlanti attivi
[3] [4]

Uso
In caso il collegamento audio non funzionerebbe (bene),
consultare le istruzioni per l’uso della fonte audio e/o
dell’amplificatore audio per le impostazioni corrette.
Domande frequenti (FAQ)
In caso di domande visitare www.marmitek.com.
Specifiche tecniche
Connessioni
Ingresso AV 2 x RCA (L/R)
Uscita AV 1 x Toslink (ottico), 1 x coassiale
(RCA)
Audio
Tasso di campionamento 48 kHz, 24 bit
Formati audio non compresso 2CH PCM stereo
Rapporto segnale/rumore ≥ 80 dB
Gamma di frequenza 20 Hz - 20 kHz ± 3 dB
Generale
Dimensioni (h x l x d) 23 x 51 x 80 mm
Peso 45 grammi
Potenza 100 - 240 VAC 50/60 Hz, adattatore
5 VDC
