Marmitek CONNECT DA51 User manual

CONNECT
20664/20160713 • CONNECT DA51TM
© ALL RIGHTS RESERVED MARMITEK®
USER MANUAL 3
GEBRAUCHSANLEITUNG
GUIDE UTILISATEUR
MODO DE EMPLEO
MANUALE D’ISTRUZIONI
GEBRUIKSAANWIJZING
CONNECT DA51
11
19
27
35
43

© MARMITEK
2

Connect DA51
3
ENGLISH
1 Table of contents
1Table of contents................................................................. 3
2Safety instructions ............................................................... 4
3Your product........................................................................ 5
3.1 Introduction................................................................. 5
3.2 Features ..................................................................... 5
3.3 Package contents ....................................................... 5
3.4 Product overview ........................................................ 6
4Getting started..................................................................... 7
4.1 Connecting the product .............................................. 7
4.1.1 Connecting to the digital source (e.g. TV) .............. 7
4.1.2 Connecting to your audio amplifier ......................... 7
4.2 Power Supply ............................................................. 7
5Connection diagram ............................................................ 8
6Product details..................................................................... 8
6.1 Technical specifications.............................................. 8
7Frequently asked questions (FAQs) .................................... 9
8Notification........................................................................... 9
8.1 Declaration of conformity............................................ 9
8.2 Recycling .................................................................. 10
8.3 Copyrights ................................................................ 10

© MARMITEK
4
2 Safety instructions
Please read these instructions thoroughly before you use the
device and keep them for future reference.
xOnly for indoor use.
xDo not use the product in a damp environment or near water.
xDo not expose the product to extremely high or low
temperatures, strong light sources or direct sunlight.
xThis product is not a toy. Keep out of reach of children.
xNever connect an adapter or power cord when it is damaged.
In that case, contact your supplier.
xNever open the product: the device may contain parts with
deadly voltage.
xRepairs or service should only be performed by qualified
personnel.
xDisconnect the AC/DC power adapter from the mains when
this device is not in use for a prolonged time.
xImproper use, self-installed modifications or repairs will void
any and all warranties.
xMarmitek does not accept any product responsibility for
incorrect use of the product or use other than for which the
product is intended.
xMarmitek does not accept liability for any consequential
damage other than the legal product responsibility.

Connect DA51
5
ENGLISH
3 Your product
3.1 Introduction
Congratulations on your purchase of the Marmitek Connect DA51.
This digital TV audio to stereo audio decoder enables you to send
digital audio from your TV to your analogue audio amplifier. Ideal if
your analogue audio amplifier has no digital audio inputs. The
Marmitek Connect DA51 is very easy to install.
3.2 Features
xDigital TV Audio to Stereo Audio Decoder & Converter
xConnect your new TV to the analogue input of your amplifier.
xConvert digital audio signals from your TV (Toslink/coaxial)
to a left/right (analogue) audio signal.
xIdeal if your audio amplifier has no digital audio inputs.
xDecodes and converts both uncompressed digital stereo
signals (PCM) and multichannel audio signals (Dolby Digital
5.1 and DTS ES6.1).
xReady to use, no configuration required.
xVery compact
3.3 Package contents
A. 1x Audio Decoder
B. 1x 5V/1A DC USB power adapter
C. 1 x Mini USB power cable
D. 1 x User Manual

© MARMITEK
6

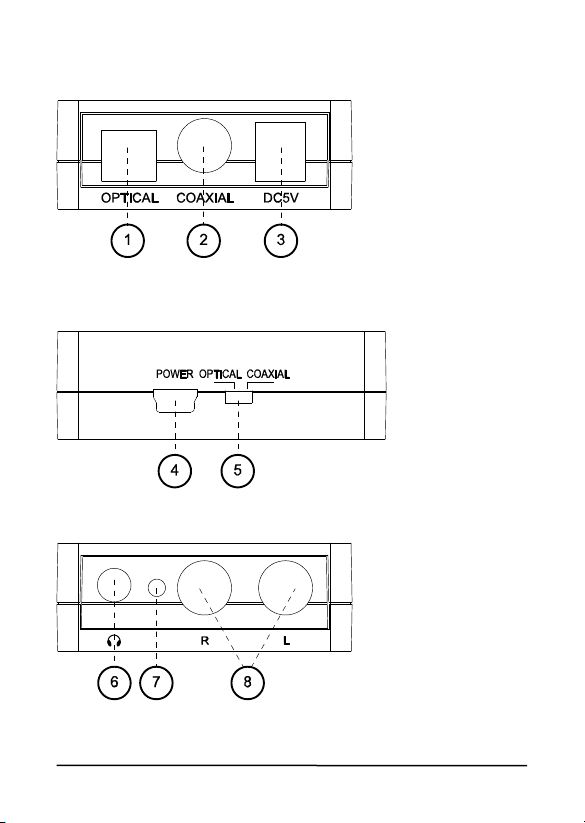

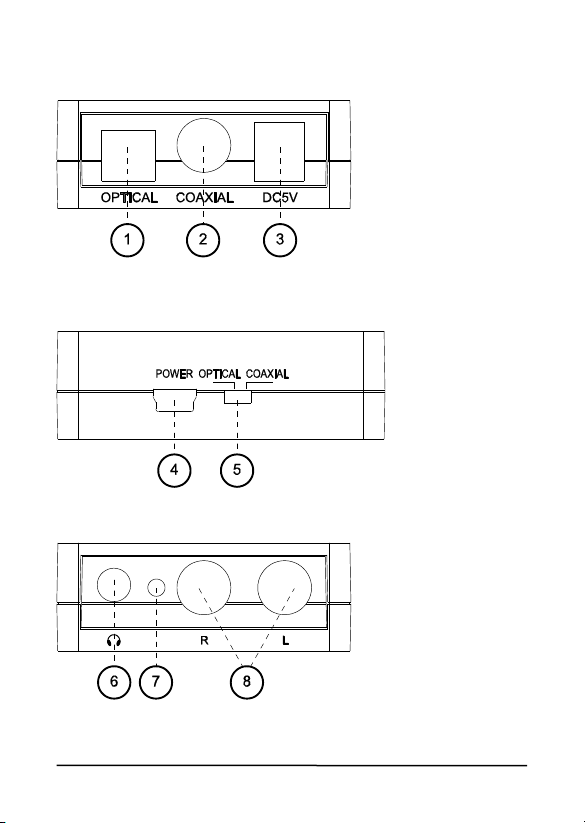

3.4 Product overview
1. Toslink optical connector
2. Coax connector
3. Power connector
4. USB power connector
5. Optical/Coaxial input select switch
6. Headset connector
7. LED power indicator
8. Stereo line out

Connect DA51
7
ENGLISH
4 Getting started
Please take the following steps before using the product:
xConnect your TV (or other digital audio source; Blu-ray
player, game console, decoder/set-top box, etc.) to the
Connect DA51.
xSelect the desired audio input.
xConnect your audio amplifier to the Connect DA51.
xPower the Connect DA51.
We will now explain this step by step.
4.1 Connecting the product
4.1.1 Connecting to the digital source (e.g. TV)
Connect the Toslink/optical cable or coaxial cable of your TV (or
other source) to the Connect DA51's 'optical' (1) or 'coaxial' (2)
input.
Set the input select switch (5) to 'optical' or 'coaxial', depending on
the input selected above.
4.1.2 Connecting to your audio amplifier
Connect your analogue audio amplifier to the Connect DA51 via
the R/L output (8)
4.2 Power Supply
Connect the included power adapter (B) to the Connect DA51 (4)
via the micro USB cable (C). Plug the power adapter into the wall
outlet.

© MARMITEK
8

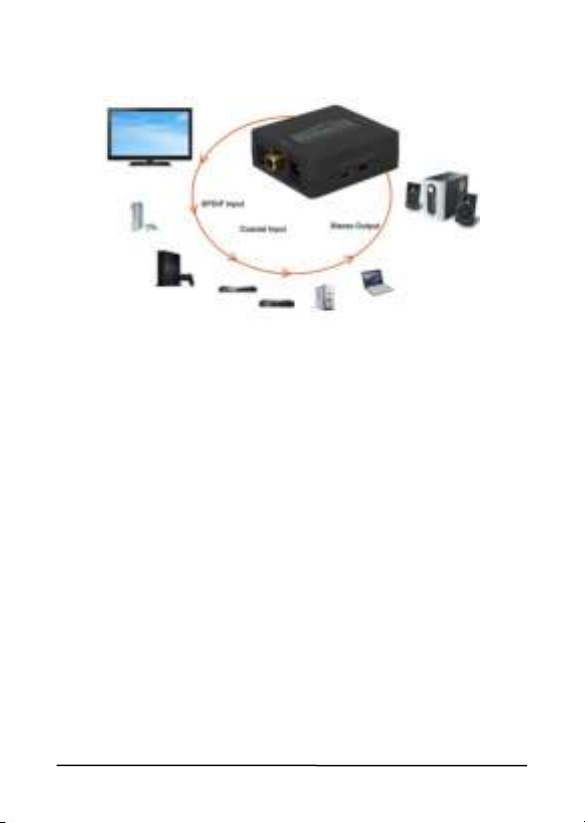

5 Connection diagram
6 Product details
6.1 Technical specifications
Power supply: 230VAC +10% -10% 50Hz, 5V
1000mA switched mode power
adapter
Audio input: 1 x Optical (Toslink), 1 x Digital
Coaxial
uncompressed digital audio
Audio output: 2 x RCA (L/R)
1 x 3.5mm (Headphone).
DAC: 192 kHz, 24 bit
Supported data rates: 2-channel LPCM, 32KHz,
44.1KHz, 48KHz, 96KHz sample
frequencies
Dolby Digital 5.1
DTS-ES6.1
Signal to noise ratio: ≥120db
Channel Separation Audio R/L: ≥85db
Frequency response: (20Hz ~ 20KHz) +/- 0.5db
Dimensions (H x W x D): 20x55x72 mm
Weight: 40 grams

Connect DA51
9
ENGLISH
7 Frequently asked questions (FAQs)
There is no sound
Ensure that the power LED is lit and the input select switch is in
the correct position.
Do you have any other questions that have not been resolved by
the above information? Please go to www.marmitek.com
8 Notification
8.1 Declaration of conformity
Hereby, Marmitek BV, declares that this Connect DA51
is in compliance with the essential requirements and
other relevant provisions of the following Directives:
Directive 2004/108/EC of the European Parliament and of the
Council of 15 December 2004 on the approximation of the laws of
the Member States relating to electromagnetic compatibility.
Directive 2006/95/EC of the European Parliament and of the
Council of 12 December 2006 on the harmonisation of the laws of
Member States relating to electrical equipment designed for use
within certain voltage limits. Directive 2011/65/EU of the European
Parliament and of the Council of 8 June 2011 on the restriction of
the use of certain hazardous substances in electrical and
electronic equipment. Commission Regulation (EC) No 278/2009
of 6 April 2009 implementing Directive 2005/32/EC of the
European Parliament and of the Council with regard to eco-design
requirements for no-load condition electric power consumption
and average active efficiency of external power supplies.

© MARMITEK
10
8.2 Recycling
Environmental Information for Customers in the European
Union. European Directive 2002/96/EC requires that the
equipment bearing this symbol on the product and/or its
packaging must not be disposed of with unsorted municipal waste.
The symbol indicates that this product should be disposed of
separately from regular household waste streams. It is your
responsibility to dispose of this and other electric and electronic
equipment via designated collection facilities appointed by the
government or local authorities. Correct disposal and recycling will
help prevent potential negative consequences to the environment
and human health. For more detailed information about the
disposal of your old equipment, please contact your local
authorities, waste disposal service, or the shop where you
purchased the product.
8.3 Copyrights
Marmitek is a trademark of Pattitude B.V. Connect DA51™ is a
trademark of Marmitek B.V. All rights reserved. Every effort has
been made to ensure that the information in this manual is
accurate. Marmitek is not responsible for printing or clerical errors.
Copyright and all other proprietary rights in the content (including
but not limited to model numbers, software, audio, video, text and
photographs) rests with Marmitek B.V. Any use of the Content, but
without limitation, distribution, reproduction, modification, display
or transmission without the prior written consent of Marmitek is
strictly prohibited. All copyright and other proprietary notices shall
be retained on all reproductions. Other company and product
names mentioned herein may be trademarks of their respective
companies. Mention of third-party products is for informational
purposes only and constitutes neither an endorsement nor a
recommendation. Marmitek assumes no responsibility with regard
to the performance or use of these products.
Marmitek BV - P.O. Box 4257 - 5604 EG Eindhoven
The Netherlands

Connect DA51
11
DEUTSCH
1 Inhaltsverzeichnis
1Inhaltsverzeichnis.............................................................. 11
2Sicherheitshinweise........................................................... 12
3Ihr Produkt......................................................................... 13
3.1 Einführung ................................................................ 13
3.2 Verpackungsinhalt.................................................... 13
3.3 Produktübersicht....................................................... 14
4Los geht’s .......................................................................... 15
4.1 Anschließen des Produkts........................................ 15
4.1.1 Anschluss an die digitale Quelle (z.B. TV)............ 15
4.1.2 Anschluss an Ihren Audioverstärker..................... 15
4.2 Speisung................................................................... 15
5Anschlussschema.............................................................. 16
6Produktinformationen ........................................................ 16
6.1 Technische Daten..................................................... 16
7Häufig gestellte Fragen (FAQs)......................................... 17
8Hinweis.............................................................................. 17
8.1 Konformitätserklärung .............................................. 17
8.2 Recycling .................................................................. 18
8.3 Urheberrechte........................................................... 18

© MARMITEK
12
2 Sicherheitshinweise
Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen und bewahren Sie diese
Anleitung bitte für eventuelle, spätere Bedarfsfälle auf.
xAusschließlich für Verwendung in Innenräumen.
xDieses Produkt nicht in einer feuchten Umgebung oder nahe
Wasserquellen verwenden.
xSetzen Sie dieses Produkt nicht extrem hohen oder
niedrigen Temperaturen, starken Lichtquellen und direkter
Sonneneinstrahlung aus.
xDieses Produkt ist kein Spielzeug. Außer Reichweite von
Kindern halten.
xSchließen Sie niemals einen Netzadapter oder ein Netzkabel
an, wenn diese beschädigt sind. In diesem Fall nehmen Sie
Kontakt mit Ihrem Lieferanten auf.
xDas Produkt niemals öffnen: Das Gerät kann Teile enthalten,
worauf lebensgefährliche Stromspannung steht.
xÜberlassen Sie Reparaturen oder Wartung nur Fachleuten.
xEntfernen Sie den AC/DC Speisungsadapter aus der
Steckdose, wenn Sie das Gerät längere Zeit nicht nutzen.
xBei einer zweckwidrigen Verwendung, selbst angebrachten
Veränderungen oder selbst ausgeführten Reparaturen
verfallen alle Garantiebestimmungen.
xMarmitek übernimmt bei einer falschen Verwendung des
Produkts oder bei einer anderen Verwendung des Produktes
als für den vorgesehenen Zweck keinerlei Produkthaftung.
xMarmitek übernimmt für Folgeschäden keine andere Haftung
als die gesetzliche Produkthaftung.

Connect DA51
13
DEUTSCH
3 Ihr Produkt
3.1 Einführung
Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Connect
DA51. Dieser digitale TV Audio zum Stereo Audio Decoder leitet
den digitalen Ton Ihres Fernsehers an Ihren analogen
Audioverstärker weiter. Ideal, wenn Ihr analoger Audioverstärker
keine digitalen Audioeingänge hat. Die Installation des Marmitek
Connect DA 51 ist kinderleicht.
Der Marmitek Connect DA51:
xDigitaler TV-Ton für Stereo Audio Decoder & Wandler
xSchließen Sie Ihren neuen TV an den analogen Eingang
Ihres Verstärkers an
xWandeln Sie digitale Audiosignale Ihres Fernsehers (Tosling
oder Koaxial) in ein links/rechts (analoges) Audiosignal um
xIdeal, wenn Ihr analoger Audioverstärker keine digitalen
Audioeingänge hat.
xEntschlüsselt und wandelt sowohl digitale, nichtkomprimierte
Stereosignale (PCM) in Mehrkanal-Audiosignale um (Dolby
Digital 5.1 en DTS ES6.1).
xSofort betriebsbereit, konfigurieren nicht nötig.
xÄußerst kompakt
3.2 Verpackungsinhalt
A. 1x Audio Decoder
B. 1x 5V/1A DC USB Netzadapter
C. 1 x Mini USB Speisungskabel
D. 1 x Gebrauchsanleitung

© MARMITEK
14
3.3 Produktübersicht
1. Toslink Anschluss
2. Koaxialanschluss
3. Anschluss für das Speisungskabel
4. Anschluss für das Mini USB Speisungskabel
5. Switch Optisch / Koaxial
6. Anschluss für Kopfhörer
7. LED Speisungsanzeige
8. Anschluss für Stereo Line Ausgang

Connect DA51
15
DEUTSCH
4 Los geht’s
Befolgen Sie nachfolgende Schritte, um das Produkt in Betrieb zu
nehmen:
xSchließen Sie Ihren TV (oder eine andere digitale
Audioquelle; Blue-ray Player, Spielkonsole, Decoder/Settop
Box etc.) an den Connect DA51 an
xWählen Sie den gewünschten Audio-Eingang.
xSchließen Sie Ihren Audioverstärker an den Connect DA51
an
xSpeisen Sie den Connect DA51 mit Strom.
Noch einmal alles Schritt für Schritt erklärt.
4.1 Anschließen des Produkts
4.1.1 Anschluss an die digitale Quelle (z.B. TV)
Schließen Sie das Toslink-/ optische oder Koaxialkabel Ihres
Fernsehers (oder einer anderen Quelle) an den ‘optical’ (1) oder
‘coaxial’ (2) Eingang des Connect DA51 an.
Stellen Sie den Eingangswahlschalter (Input Select Switch) (5) auf
’optical’ oder ’coaxial’.
4.1.2 Anschluss an Ihren Audioverstärker
Verbinden Sie den analogen Audioverstärker über den R/L
Ausgang (8) mit dem Connect DA51.
4.2 Speisung
Schließen Sie den enthaltenen Netzadapter (B) über das Micro
USB Kabel (C) an den Connect DA51 (4) an. Verbinden Sie den
Speisungsadapter mit der Steckdose.

© MARMITEK
16
5 Anschlussschema
6 Produktinformationen
6.1 Technische Daten
Speisung: 230VAC +10% -10% 50Hz, 5V
1000mA Schaltnetzteil
Audioeingang: 1 x Optisch (Toslink),
1 x Digital Koaxial.
nichtkomprimiert digital Audio
Audioausgang: 2 x RCA (L/R)
1 x 3.5mm (Kopfhörer).
DAC: 192 kHz, 24 Bit
Unterstützte Audioformate: 2-Kanal LPCM, 32KHz, 44.1KHz,
48KHz, 96KHz Sample
Frequenties
Dolby Digital 5.1
DTS-ES6.1
Signal / Rauschverhältnis: ≥120db.
Kanaltrennung Audio R/L: ≥85db.
Frequenzbereich: (20Hz ~ 20KHz) +/- 0.5db.
Maßangaben (H x B x T): 20x55x72 mm.
Gewicht: 40 gram.

Connect DA51
17
DEUTSCH
7 Häufig gestellte Fragen (FAQs)
Sie empfangen keinen Ton
Überprüfen Sie, ob die Power LED leuchtet und sich der
Eingangswahlschalter (Input Select Switch) in der richtigen
Position befindet.
Sie haben noch Fragen, die im Obigen nicht beantwortet wurden?
Schauen Sie dann auf www.marmitek.com
8 Hinweis
8.1 Konformitätserklärung
Hiermit erklärt Marmitek BV die Übereinstimmung des
Gerätes BoomBoom 93 mit den grundlegenden
Anforderungen und den anderen relevanten
Festlegungen der Richtlinien: Richtlinie 1999/5/EG des
Europäischen Parlaments und den Bestimmungen vom 9. März
1999 über Funkanlagen und
Telekommunikationsendeinrichtungen und die gegenseitige
Anerkennung ihrer Konformität. Richtlinie 2004/108/EG des
Europäischen Parlaments und den Bestimmungen vom 15.
Dezember 2004 zur Angleichung der Rechtsvorschriften der
Mitgliedstaaten über die elektromagnetische Verträglichkeit.
Richtlinie 2006/95/EG des Europäischen Parlaments und den
Bestimmungen vom 12. Dezember 2006 zur Angleichung der
Rechtsvorschriften der Mitgliedstaaten betreffend elektrische
Betriebsmittel zur Verwendung innerhalb bestimmter
Spannungsgrenzen. Richtlinie 2011/65/EU des Europäischen
Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung
der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten. Verordnung (EG) Nr. 278/2009 der
Kommission vom 6. April 2009 zur Durchführung der Richtlinie
2005/32/EG des Europäischen Parlaments und den
Bestimmungen im Hinblick auf die Festlegung von Ökodesign-
Anforderungen an die Leistungsaufnahme externer Netzteile bei
Nulllast sowie ihre durchschnittliche Effizienz im Betrieb

© MARMITEK
18
8.2 Recycling
Umweltinformation für Kunden innerhalb der Europäischen Union.
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische
Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit
diesem Symbol versehen ist nicht zusammen mit unsortiertem
Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass
das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte.
Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und
elektronische Geräte über die dafür zuständigen und von der Regierung
oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen.
Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle
negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden.
Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen,
wenden Sie sich bitte an die örtlichen Behörden oder städtischen
Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt
erworben haben.
8.3 Urheberrechte
Marmitek BV ist ein Warenzeichen von Pattitude BV. BoomBoom 93™ ist ein
Warenzeichen von Marmitek BV Alle Rechte vorbehalten. Weitergehende
Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine
Gewähr für die Richtigkeit des Inhalts dieses Handbuchs. Urheber- und andere
Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf,
Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei
Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung,
Vervielfältigung, Änderung, Anzeige oder Übermittlung ohne die vorherige
schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und
andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden.
Die Rechte an anderen in diesem Handbuch erwähnten Marken und
Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt.
Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich
Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt
hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine
Gewähr.
Marmitek bv - po box 4257 - 5604 eg Eindhoven - Niederlande

Connect DA51
19
FRANÇAIS
1 Table des matières
1Table des matières............................................................ 19
2Consignes de sécurité....................................................... 20
3Votre produit...................................................................... 21
3.1 Introduction............................................................... 21
3.2 Contenu de l’emballage............................................ 21
3.3 Description du produit............................................... 22
4Au travail............................................................................ 23
4.1 Connexion du produit ............................................... 23
4.1.1 Connecter à la source numérique (par ex. téléviseur)
23
4.1.2 Connecter à votre amplificateur audio .................. 23
4.2 Alimentation.............................................................. 23
5Schéma de connexion....................................................... 24
6Informations produit........................................................... 24
6.1 Spécifications techniques ......................................... 24
7Foire aux questions (FAQ) ................................................ 25
8Notifications....................................................................... 25
8.1 Déclaration de conformité......................................... 25
8.2 Recyclage................................................................. 26
8.3 Droits d'auteur .......................................................... 26

© MARMITEK
20
2 Consignes de sécurité
Veuillez lire attentivement ce manuel d’utilisation avant
d’utiliser l’appareil et conservez-le pour consultation
ultérieure si nécessaire.
xNe peut être utilisé qu’à l’intérieur.
xN'utilisez pas le produit dans un environnement humide ou à
proximité de l’eau.
xN’exposez pas le produit à des températures extrêmement
élevées ou basses, à des sources de lumière trop fortes ou
à la lumière directe du soleil.
xCe produit n'est pas un jouet. Tenir hors de la portée des
enfants.
xNe jamais brancher un adaptateur secteur ou un câble
d’alimentation lorsqu'il est endommagé. Dans ce cas,
veuillez contacter votre fournisseur.
xNe jamais ouvrir le produit : l'appareil peut contenir des
éléments qui sont sous tension très dangereux.
xConfier les réparations et l'entretien exclusivement à un
personnel qualifié.
xDébranchez l'adaptateur AC/DC de la prise de courant
lorsque l’appareil n'est pas utilisé pendant une longue
période.
xLa garantie n'est plus valable en cas d'usage inapproprié, de
modifications ou de réparations effectuées par vous-même.
xMarmitek se dégage de toute responsabilité du fait des
produits en cas d'usage inapproprié du produit ou d'utilisation
non conforme à l'usage auquel le produit est destiné.
xMarmitek se dégage de toute responsabilité en cas de
dommage conséquent, autre que la responsabilité civile du
fait des produits.
