Marquant 929078 User manual

929078
Instrukcja obsługi
(Tłumaczenie oryginalnej instrukcji)
Ważne! Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj ją naprzyszłość.
UCHWYTU ŚCIENNEGO
PL
Bruksanvisning i original
Viktigt! Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
VÄGGFÄSTE
SE
EN WALL MOUNT BRACKET
Operating instructions
(Translation of the original instructions)
Important! Read the user instructions carefully before use.
Save them for future reference.
NO VEGGFESTE
Bruksanvisning
(Oversettelse av original bruksanvisning)
Viktig! Les bruksanvisningen nøye før bruk.
Ta vare på den for fremtidig bruk.

Rätten till ändringar förbehålles.
Vid eventuella problem, kontakta vår kundservice på
telefon [phone].
www.jula.se
Med forbehold om endringer.
Ved eventuelle problemer kan du kontakte vår
kundeservice på telefon [phone].
www.jula.no
Z zastrzeżeniem prawa do zmian.
W razie ewentualnych problemów skontaktuj się
telefonicznie z naszym działem obsługi klienta pod
numerem: 22 338 88 88.
www.jula.pl
Jula reserves the right to make changes. In the event
of problems, please contact our customer service.
www.jula.com
Tillverkare/Produsent/Producenci/Manufacturer
Distributör/Distributør/Dystrybutor/Distributor
Jula Poland Sp. z o.o., ul.
Malborska 49, 03-286 Warszawa, Polska
Jula Norge AS, Solheimsveien 30,
1473 LØRENSKOG
2018-11-07
© Jula AB
Jula AB, Box 363, 532 24 SKARA

1
1
2
3 4 56
7 8 9 10
11 12 13

2

3

4
5

6

7

SE
9
9. Distans x8 M-G
10. Distans x4 M-H
11. Skruv ST6,3 x 55 x4 W-A
12. Plugg x4 W-B
13. Bricka D6 x4 W-C
BILD 1
MONTERING
MONTERING PÅ TRÄREGEL
1. Märk ut monteringshålens placering.
2. Förborra hålen.
3. Skruva fast det vågräta fästet. Använd
skruv och bricka.
BILD 2
VIKTIGT!
• Fäst skruvarna mitt på reglarna.
• Installatören är ansvarig för att använda
lämpliga monteringsdetaljer.
• Kontrollera att väggen kan bära upp den
sammanlagda vikten hos fästet och
TV:n.
MONTERING PÅ BETONG/
TEGELVÄGG
1. Märk ut monteringshålens placering.
2. Förborra hålen.
3. Placera plugg i de borrade hålen.
4. Skruva fast det vågräta fästet. Använd
skruv och bricka.
BILD 3
VIKTIGT!
• Kontrollera att betongen är minst 35
mm tjock för montering av
betongankare. Borra inte i
murbruksfogar, utan i tegelsten eller
betongblock, helst minst 25 mm från
kanten.
SÄKERHETSANVISNINGAR
• Läs alla anvisningar före installation.
• Kontakta återförsäljaren om du har några
frågor.
• Produkten får endast användas på avsett
sätt och i enlighet med dessa anvisningar.
• Felaktig installation medför risk för
personskada och/eller egendomsskada.
• Kontrollera att väggen kan bära upp den
sammanlagda vikten av fästet och tv:n.
• Var minst två personer, eller använd
mekanisk lyftutrustning, för att lyfta och
positionera utrustningen.
• Dra åt skruvarna ordentligt, men inte för
hårt .
• Produkten är endast avsedd för
inomhusbruk. Användning utomhus kan
medföra personskada och/eller
egendomsskada.
VARNING!
Överskrid inte tillåten belastning
(max. 65 kg) – risk för personskada
och/eller egendomsskada.
TEKNISKA DATA
Max. belastning 65 kg
Vikt 2,1 kg
TV-storlek 37-70"

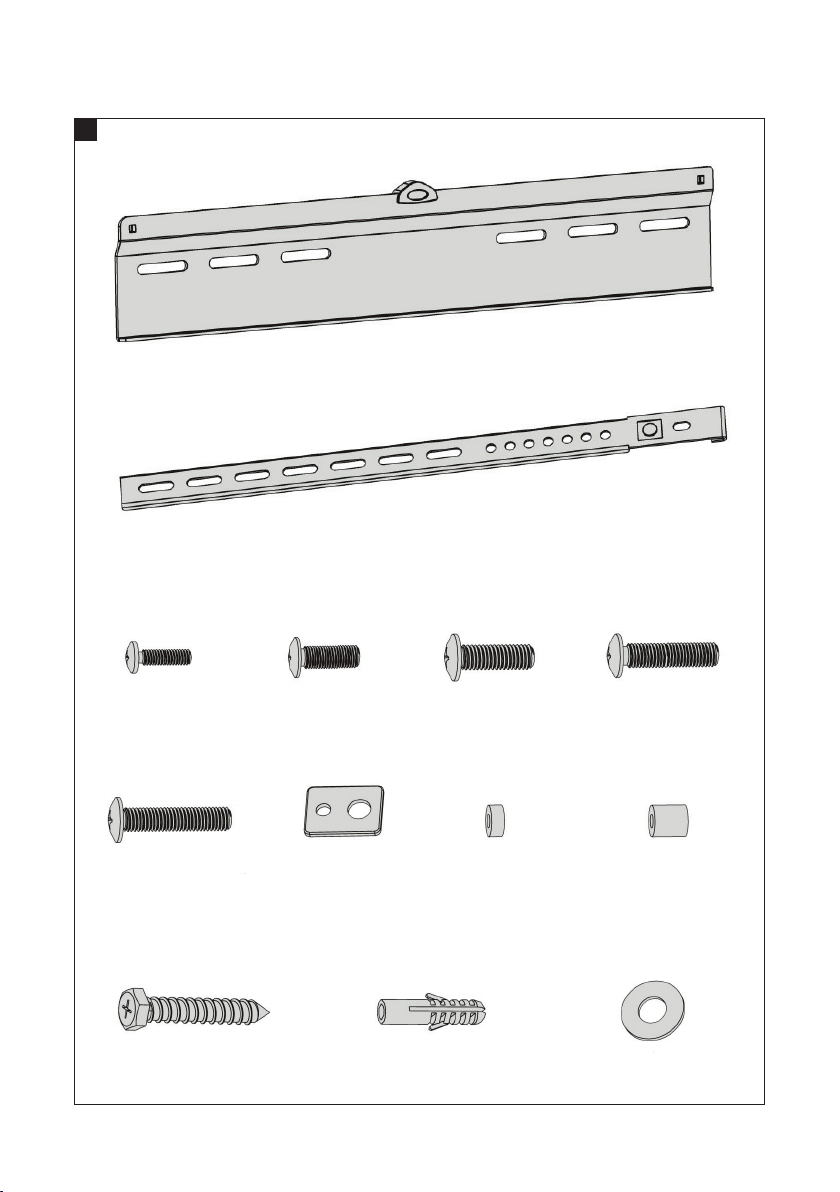

BESKRIVNING
1. Fäste, vågrät del x1
2. Fäste, lodrät del x2
3. Skruv M5 x 14 x4 M-A
4. Skruv M6 x 14 x4 M-B
5. Skruv M8 x 20 x4 M-C
6. Skruv M6 x 30 x4 M-D
7. Skruv M8 x 30 x4 M-E
8. Bricka x4 M-F

SE
10
• Installatören är ansvarig för att använda
lämpliga monteringsdetaljer.
• Kontrollera att väggen kan bära upp den
sammanlagda vikten hos fästet och
TV:n.

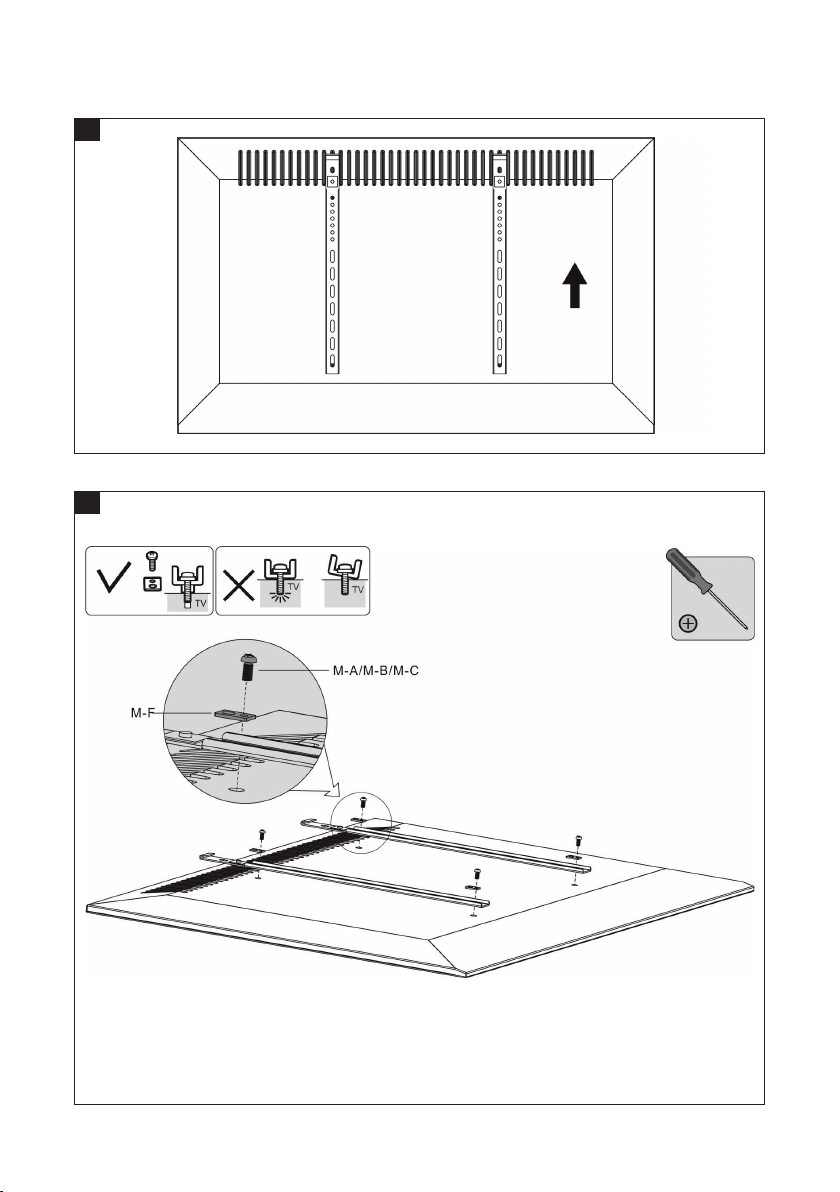

MONTERING AV LODRÄTA FÄSTEN
Se till att de lodräta fästenas
upphängningshakar är vända uppåt mot tv:ns
ovansida.
BILD 4
Montering utan distanser
1. Placera de lodräta fästena på tv:ns
baksida, så nära mitten som möjligt.
2. Skruva fast fästena på tv:n.
BILD 5
VIKTIGT!
Dra åt skruvarna ordentligt, men inte för
hårt.
Montering med distanser
1. Använd lämpliga skruvar, brickor
och distanser för den aktuella
bildskärmstypen.
2. Placera de lodräta fästena på tv:ns
baksida, så nära mitten som möjligt.
3. Skruva fast fästena på tv:n.
BILD 6
VIKTIGT!
Dra åt skruvarna ordentligt, men inte för
hårt.

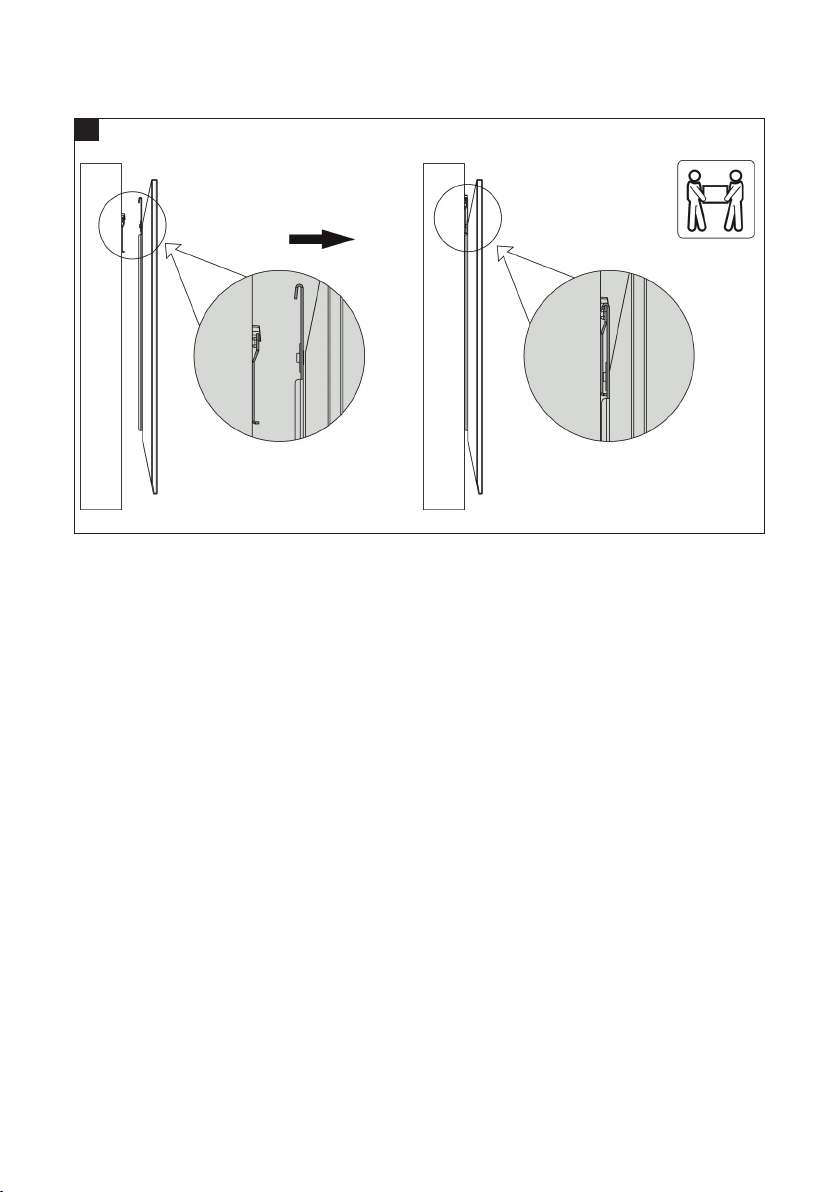

UPPHÄNGNING AV TV
OBS!
Två personer behövs för att hänga upp tv:n.
1. Se till att de lodräta fästena hakar i det
vågräta fästet.
2. Släpp inte tv:n förrän den är ordentligt
fastkrokad på fästet.
3. Kontrollera minst var 3:e månad att fästet
är korrekt monterat.
BILD 7

NO
11
9. Avstandsstykke x8 M-G
10. Avstandsstykke x4 M-H
11. ST6,3x55 x4 W-A
12. Plugger x4 W-B
13. Skive D6 x4 W-C
BILDE 1
MONTERING
MONTERING PÅ TREBJELKE
1. Marker monteringshullenes plassering.
2. Forhåndsbor hullene.
3. Skru fast det vannrette feste. Bruk skruer
og skiver.
BILDE 2
VIKTIG!
• Fest skruene midt på bjelkene.
• Sørg for at du bruker egnede
monteringsdeler.
• Kontroller at veggen kan holde den
samlede vekten av festet og TV-en.
MONTERING PÅ BETONG/
MURVEGG
1. Marker monteringshullenes plassering.
2. Forhåndsbor hullene.
3. Sett plugger i de borede hullene.
4. Skru fast det vannrette feste. Bruk skruer
og skiver.
BILDE 3
VIKTIG!
• Kontroller at betongen er minst 35 mm
tykk for å kunne montere et
betonganker. Ikke bor i mørtelfuger,
men i murstein eller betongblokk, helst
minst 25 mm fra kanten.
• Sørg for at du bruker egnede
monteringsdeler.
SIKKERHETSANVISNINGER
• Les alle anvisninger før installasjon.
• Kontakt forhandleren ved eventuelle
spørsmål.
• Produktet skal kun brukes til det som det
er beregnet for, og i henhold til disse
anvisningene.
• Feilmontering medfører fare for
personskade og/eller materiell skade.
• Kontroller at veggen kan holde den
samlede vekten av festet og TV-en.
• Vær minst to personer, eller bruk
mekanisk løfteutstyr til å løfte og
posisjonere utstyret.
• Skru skruene godt til, men likevel ikke for
hardt.
• Produktet er kun beregnet på innendørs
bruk. Utendørs bruk kan medføre
person- og/eller materiell skade.
ADVARSEL!
Ikke overskrid den tillatte belastningen
(maks. 65 kg) – fare for alvorlig personskade
og/eller eiendomsskade.
TEKNISKE DATA
Maks. belastning 65 kg
Vekt 2,1 kg
TV-størrelse 37-70"
BESKRIVELSE
1. Feste, vannrett del
2. Feste, loddrett del
3. Skrue M5x14 x4 M-A
4. Skrue M6x14 x4 M-B
5. Skrue M8x20 x4 M-C
6. Skrue M6x30 x4 M-D
7. Skrue M8x30 x4 M-E
8. Skive x4

NO
12
• Kontroller at veggen kan holde den
samlede vekten av festet og TV-en.
MONTERING AV LODDRETTE FESTER
Pass på at de loddrette festenes opphengskroker
er vendt oppover mot TV-ens overside.
BILDE 4
Montering uten distansestykker
1. Plasser de loddrette festene på TV-ens
bakside, så nær midten som mulig.
2. Skru fast festene på TV-en.
BILDE 5
VIKTIG!
Skru skruene godt til, men likevel ikke for
hardt.
Montering med distansestykker
1. Bruk egnede skruer, skiver og
avstandsstykker for den aktuelle
skjermtypen.
2. Plasser de loddrette festene på TV-ens
bakside, så nær midten som mulig.
3. Skru fast festene på TV-en.
BILDE 6
VIKTIG!
Skru skruene godt til, men likevel ikke for
hardt.
OPPHENGING AV TV
MERK!
Man må være to personer for å henge opp
TV-en.
1. Pass på at de loddrette festenes kroker
hekter seg i det vannrette festet.
2. Ikke slipp TV-en før den er skikkelig hektet
på festet.
3. Kontroller minst hver 3. måned at festet er
korrekt montert.
BILDE 7

PL
13
6. Śruba M6x30 x4 M-D
7. Śruba M8x30 x4 M-E
8. Podkładka x4
9. Tuleja dystansowa x8 M-G
10. Tuleja dystansowa x4 M-H
11. Śruba ST6,3x55 x4 W-A
12. Kołek rozporowy x4 W-B
13. Podkładka D6 x4 W-C
RYS. 1
MONTAŻ
MONTAŻ NA DREWNIANYCH
BELKACH
1. Zaznacz rozmieszczenie otworów
montażowych.
2. Wywierć otwory.
3. Dokręć uchwyt poziomy. Użyj śruby
ipodkładki.
RYS. 2
WAŻNE!
• Zamocuj wkręty na środku belek.
• Monter jest odpowiedzialny za użycie
odpowiednich elementów mocujących.
• Upewnij się, że ściana wytrzyma ciężar
uchwytu iumieszczonego na nim
telewizora.
MONTAŻ NA DREWNIANYCH
BELKACH/ŚCIANIE CEGLANEJ
1. Zaznacz rozmieszczenie otworów
montażowych.
2. Wywierć otwory.
3. Do otworów włóż kołki.
4. Dokręć uchwyt poziomy. Użyj śruby
ipodkładki.
RYS. 3
ZASADY BEZPIECZEŃSTWA
• Przed instalacją przeczytaj wszystkie
wskazówki dotyczące bezpieczeństwa.
• Wrazie pytań skontaktuj się
zdystrybutorem.
• Produktu można używać wyłącznie
wokreślony sposób, zgodnie zniniejszą
instrukcją.
• Niewłaściwy montaż niesie ze sobą ryzyko
obrażeń ciała i/lub uszkodzenia mienia.
• Upewnij się, że ściana wytrzyma ciężar
uchwytu iumieszczonego na nim
telewizora.
• Przy podnoszeniu i ustawianiu sprzętu
poproś drugą osobę o pomoc lub
skorzystaj z podnośnika mechanicznego.
• Dokręć śruby porządnie, lecz nie za
mocno.
• Produkt jest przeznaczony wyłącznie do
użytku wewnątrz pomieszczeń. Stosowanie
uchwytu na zewnątrz pomieszczeń może
doprowadzić do powstania obrażeń ciała
i/lub szkód materialnych.
OSTRZEŻENIE!
Nie przekraczaj dopuszczalnego obciążenia
(maks. 65kg) ze względu na ryzyko ciężkich
obrażeń ciała
lub/i szkód materialnych.
DANE TECHNICZNE
Maksymalne obciążenie 65kg
Masa 2,1kg
Rozmiar telewizora 37-70"
OPIS
1. Uchwyt, część pozioma
2. Uchwyt, część pionowa
3. Śruba M5x14 x4 M-A
4. Śruba M6x14 x4 M-B
5. Śruba M8x20 x4 M-C

PL
14
WAŻNE!
• Przed montażem kołka wbetonie
sprawdź, czy grubość betonu wynosi
minimum 35mm. Nie wierć w fugach,
tylko w cegle lub betonie, najlepiej
minimum 25 mm od krawędzi.
• Monter jest odpowiedzialny za użycie
odpowiednich elementów mocujących.
• Upewnij się, że ściana wytrzyma ciężar
uchwytu iumieszczonego na nim
telewizora.
MONTAŻ UCHWYTU PIONOWEGO
Upewnij się, że haczyki uchwytu pionowego są
skierowane wgórę.
RYS. 4
Montaż bez tulei dystansowej
1. Umieść uchwyt pionowy na tylnej stronie
telewizora, możliwie jak najbliżej środka.
2. Przykręć uchwyty do telewizora.
RYS. 5
WAŻNE!
Dokręć śruby porządnie, lecz nie za mocno.
Montaż ztuleją dystansową
1. Używaj odpowiednich dla danego typu
telewizora śrub, podkładek i elementów
dystansowych.
2. Umieść uchwyt pionowy na tylnej stronie
telewizora, możliwie jak najbliżej środka.
3. Przykręć uchwyty do telewizora.
RYS. 6
WAŻNE!
Dokręć śruby porządnie, lecz nie za mocno.
ZAWIESZANIE TELEWIZORA
UWAGA!
Do zawieszenia telewizora potrzebne są dwie
osoby.
1. Upewnij się, że uchwyt poziomy jest
połączony zuchwytem pionowym.
2. Nie puszczaj telewizora, dopóki nie
zostanie poprawnie zamontowany na
uchwycie.
3. Co najmniej raz na trzy miesiące
sprawdzaj, czy uchwyt jest prawidłowo
zamontowany.
RYS. 7

EN
15
8. Washer x4
9. Spacer x8 M-G
10. Spacer x4 M-H
11. Screw ST6.3 x 55 x4 W-A
12. Plug x4 W-B
13. Washer D6 x4 W-C
FIG. 1
ASSEMBLY
MOUNTING ON WOODEN STUDS
1. Mark out the position of the holes.
2. Predrill the holes.
3. Screw on the horizontal bracket. Use
screws and washers.
FIG. 2
IMPORTANT:
• Fasten the screws in the middle of the
studs.
• Make sure to use suitable parts for the
installation.
• Check that the wall can support the total
weight of the bracket and the television.
MOUNTING ON CONCRETE/BRICK
WALL
1. Mark out the position of the holes.
2. Predrill the holes.
3. Put plugs in the predrilled holes.
4. Screw on the horizontal bracket. Use
screws and washers.
FIG. 3
IMPORTANT:
• Check that the concrete is at least 35 mm
thick to accommodate the concrete
anchors. Do not drill into mortar joints.
Drill into the bricks or concrete blocks,
preferably at least 25 mm from the edge.
SAFETY INSTRUCTIONS
• Read all the instructions before
installation.
• Contact your dealer if you have any
questions.
• The product must only be used for its
intended purpose and in accordance with
these instructions.
• Incorrect installation can result in the risk of
personal injury and/or material damage.
• Check that the wall can support the total
weight of the bracket and the television.
• At least two persons are needed, or use a
mechanical lifting device, to lift and
position the equipment.
• Tighten the screws rmly, but do not
overtighten.
• The product is only intended for indoor
use. Using it outdoors can result in
personal injury and/or material damage.
WARNING!
Do not exceed the permitted load
(max 65 kg) – risk of serious personal injury
and/or material damage.
TECHNICAL DATA
Max load 65 kg
Weight 2.1 kg
TV size 37-70"
DESCRIPTION
1. Horizontal bracket
2. Vertical bracket
3. Screw M5 x 14 x4 M-A
4. Screw M6 x 14 x4 M-B
5. Screw M8 x 20 x4 M-C
6. Screw M6 x 30 x4 M-D
7. Screw M8 x 30 x4 M-E

EN
16
• Make sure to use suitable parts for the
installation.
• Check that the wall can support the total
weight of the bracket and the television.
MOUNTING OF VERTICAL BRACKETS
Make sure that the hanger hooks on the
vertical brackets are turned up towards the top
of the television.
FIG. 4
Mounting without spacers
1. Put the vertical brackets on the back of
the television, as close to the middle as
possible.
2. Screw the brackets on the television.
FIG. 5
IMPORTANT:
Tighten the screws rmly, but do not overtighten.
Mounting with spacers
1. Use suitable screws, washers and spacers
for the actual screen model.
2. Put the vertical brackets on the back of
the television, as close to the middle as
possible.
3. Screw the brackets on the television.
FIG. 6
IMPORTANT:
Tighten the screws rmly, but do not
overtighten.
MOUNTING OF TELEVISION
NOTE:
Two persons are needed to mount the
television.
1. Make sure that the vertical brackets hook
into the horizontal bracket.
2. Do not release the television before it is
properly hooked on the bracket.
3. Check at least every 3 months that the
bracket is correctly mounted.
FIG. 7
