Mastervolt IVO Compact User manual

GEBRUIKERSHANDLEIDING / USERS MANUAL / BETRIEBSANLEITING
MODE D’EMPLOI / MANUAL DE UTILIZACION / INSTRUZIONI PER L’USO
INSTRUKTIONS BOK
IVO Compact
12/25-3 & 24/10-2 - 230V
12/20-3 - 120V
Acculader / Battery charger / Akkuladegerät /
Chargeur de batteries / Caricabatterie / Cargador de baterías
Batteriladdare
MASTERVOLT
Snijdersbergweg 93, 1105 AN Amsterdam
The Netherlands
Tel.: [phone]
Fax.: [phone]
www.mastervolt.com V1.3-050715

NEDERLANDS
Productbeschrijving
De IVO Compact 12/25-3(230V), 24/10-2(230V)
en 12/20-3(120V) zijn volautomatische
acculaders voor temperatuur gecompenseerd
laden, het op spanning houden van loodaccu’s en
het voeden van de op de accu aangesloten
verbruikers, in vast opgestelde installaties. De
modellen 12/25-3(230V) en 12/20-3(120V) zijn
voorzien van twee hoofduitgangen, de 24/10-
2(230V) beschikt over een hoofduitgang. De
spanningsverliezen over de aansluitkabels worden
automatisch gecompenseerd. Alle modellen zijn
voorzien van een extra ‘Slave’-uitgang die de
mogelijkheid biedt voor de onderhoudslading van
een kleine extra accuset (bijv. een startaccu) met
dezelfde nominale spanning. De maximale
laadstroom van deze ‘Slave’-uitgang bedraagt 3
Ampère, welke ten laste gaat van de laadstroom
van de hoofduitgang.
Acculader
De lader is uitgerust met een indicatie, die de
status van de drie-traps laadkarakteristiek
weergeeft (zie figuur 1):
•snel knipperen = BULK laden (A) voor het snel
laden van de accu van 0 tot 80%.
•langzaam knipperen = ABSORPTION (B)
waarin de accu van 80 tot 100% geladen
wordt.
•continu branden = FLOAT (C) is de
onderhoudsfase waarbij de accu volledig
geladen blijft.

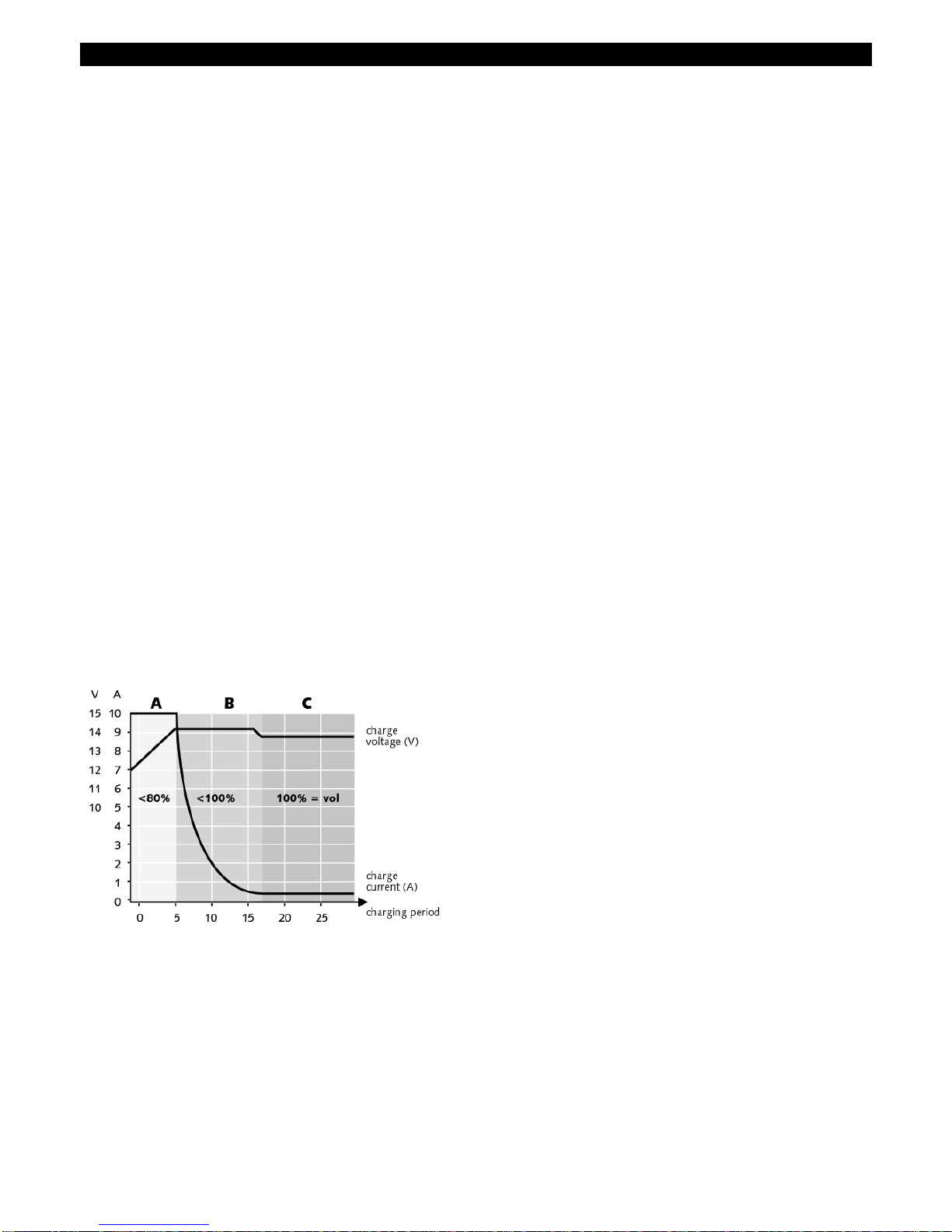

Figuur 1: Laadkarakteristiek.
Indien de indicatie uit is terwijl de stekker van het
AC netsnoer in het stopcontact zit, dient u contact
op te nemen met de leverancier.
Bediening
De lader werkt automatisch. Bediening is onder
normale omstandigheden dan ook niet nodig.
Bedieningspaneel
Het optionele bedieningspaneel “Charger Control”
biedt u de mogelijkheid om op afstand de DC
uitgangsstroom te begrenzen (Output: 5%-25%-
50%-75%-100%) en de “State of charge”
(ladingstoestand) van de accu uit te lezen. Een
eventuele foutmelding, zoals onder- en
overspanning, oververhitting of kortsluiting is
alleen via dit bedieningspaneel weer te geven
d.m.v. de “Failure” indicator.
Uitgebreide functies
Op de RJ12 connector (QRS232 communicatie
aansluiting) kunt u de temperatuursensor of het
bedieningspaneel (niet meegeleverd) aansluiten.
Beide tegelijkertijd aansluiten kan via een
verdeler (niet meegeleverd).
Het is ook mogelijk om via deze aansluiting
softwarematig diverse instellingen aan te passen
aan uw specifieke wensen (besturingssoftware en
interface optioneel leverbaar). Zie de internetsite
www.mastervolt.com voor toepassingen.
Aanwijzingen voor installatie
•Gebruik deugdelijke adereindhulsen om de
bedrading op de uitgang van de lader aan te
sluiten en draai alle verbindingen stevig aan.
•Zie de specificatie voor de aanbevolen
draaddoorsnede.
•Neem in de plusleidingen een zekering op in de
bedrading en plaats deze zo dicht mogelijk bij
de accu. Zie specificaties voor aanbevolen
zekeringen.
Ter vermindering van EMC- interferentie
adviseren wij de negatieve pool van de
voedingsaccu te verbinden met de massa.
Instellingen
U hoeft de instellingen niet te wijzigen indien u de
acculader gebruikt als 3-traps lader voor natte
accu’s. Achter het frontpaneel naast de RJ12
connector bevindt zich een tweevoudige DIP-
switch voor het activeren van specifieke functies
(zie figuur 2).

NEDERLANDS
NB: Verwijder het netsnoer uit het
stopcontact alvorens u de behuizing
opent.

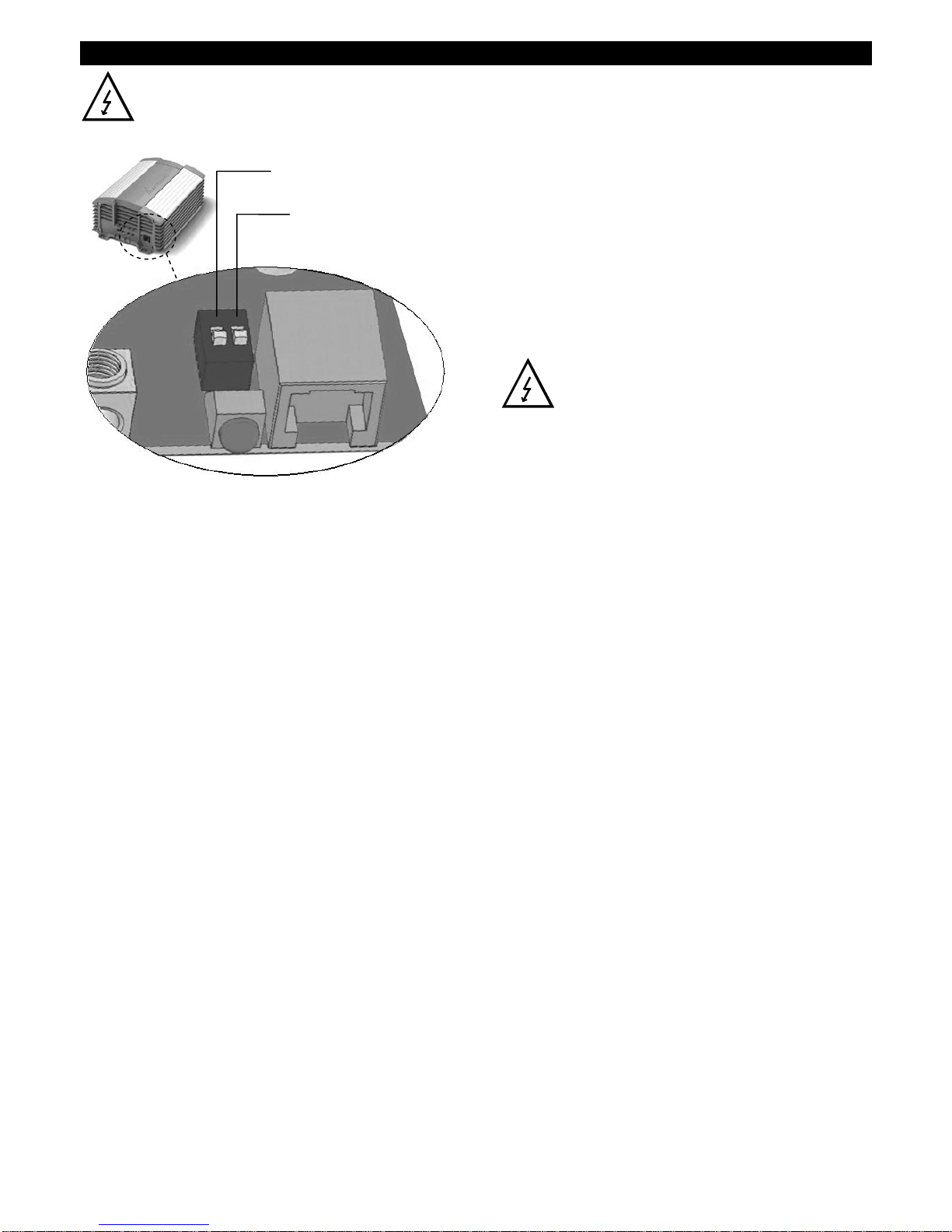

Figuur 2: Plaats van de DIP-switch
•De lader werkt enkel als onderhoudslader
(forced to float) indien u de linker DIP-switch
op ON zet.
•De lader is geschikt voor het laden van
gel/AGM-accu’s (high float) indien u de rechter
DIP-switch op ON zet.
Installatie

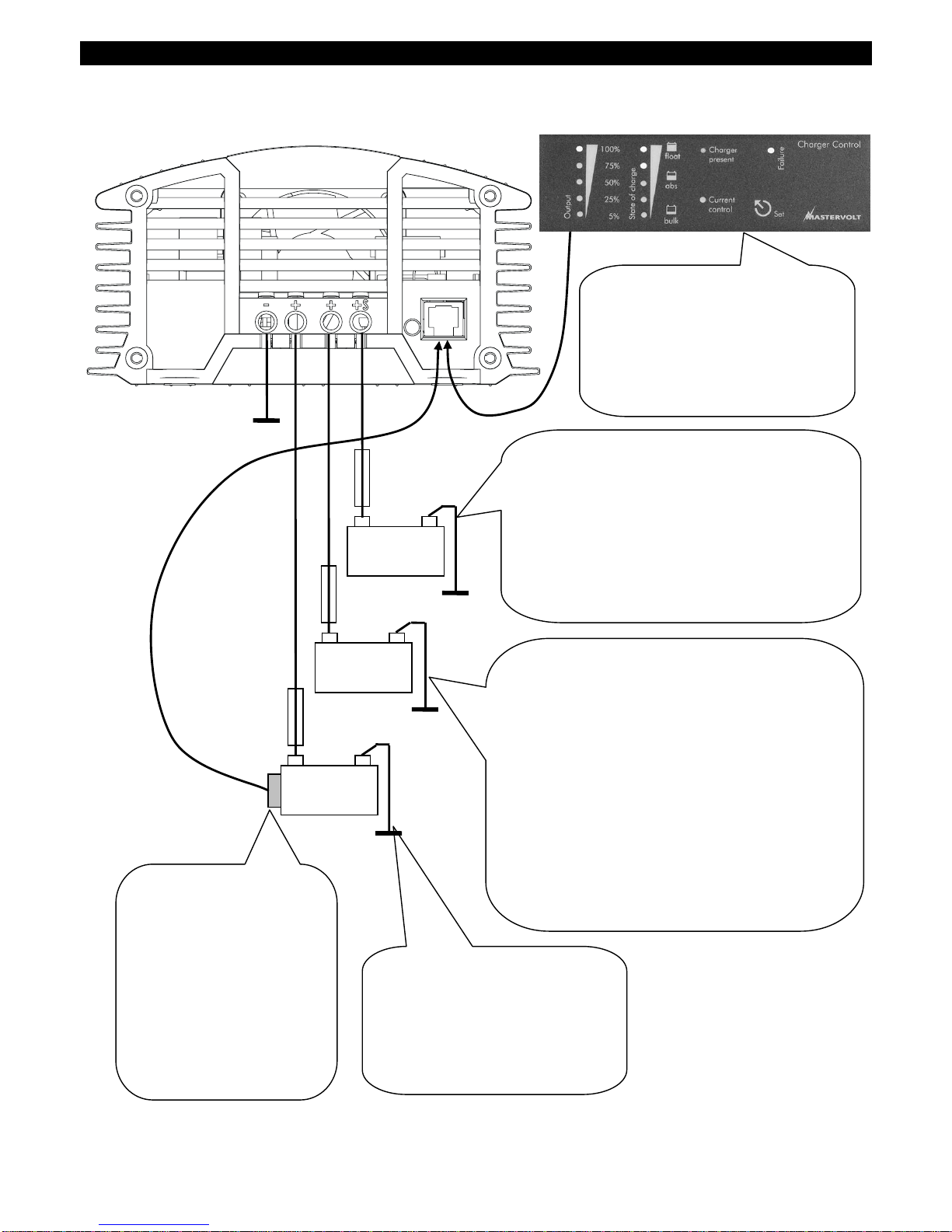

Zie tekeningen “INSTALLATION” voor de juiste
wijze van aansluiten.
•Overtuig uzelf ervan dat de acculader
gedurende de installatiewerkzaamheden
geheel spanningsloos is. Zorg er tevens voor
dat er geen gebruikers zijn aangesloten op de
accugroepen.
•In verband met mogelijke condensvorming en
optimale warmteafvoer, dient u de acculader
in een goed geventileerde ruimte, zo dicht
mogelijk bij de accu’s te installeren. Wij
adviseren om de lader verticaal, met de
aansluitkabels naar beneden te monteren.
•Sluit de negatieve uitgang van de lader aan op
de minpool (–) van de accu. Sluit de positieve
uitgang van de lader aan op de pluspool (+)
van de accu. De pluspool van een extra
accuset (startaccu) kunt u aansluiten op de
‘Slave’ uitgang (+S).
•De temperatuursensor kunt u aansluiten op de
RJ12 connector. Installeer de
temperatuursensor zodanig dat deze een juist
beeld geeft van de temperatuur van de accu’s.
•Steek de stekker van het AC netsnoer in het
stopcontact. De acculader zal nu de laadcyclus
starten.
Veiligheidsvoorschriften en maatregelen.
•Installeer het product volgens de aangegeven
instructies.
•Gebruik het product nooit op een locatie met
gas of stofontploffingsgevaar.
•Aansluitingen en beveiligingen moeten in
overeenstemming met de plaatselijk geldende
voorschriften worden uitgevoerd.
•In het product komen hoge spanningen voor.
Gebruik het product alleen met gesloten
behuizing.
•Monteer het product nooit direct boven een
accu i.v.m. mogelijke corrosieve
accudampen.
Bij verwisseling van de plus- en min
aansluitingen op de accu zal de lader
defect raken. Dit defect valt niet onder
de garantie. Gebruik geen zwaardere
zekeringen dan gespecificeerd.
Garantiebepalingen
Mastervolt garandeert dat het product is
gebouwd volgens de wettelijk van toepassing
zijnde normen en bepalingen. Gedurende de
productie en voor aflevering zijn alle producten
uitvoerig getest en gecontroleerd. Wanneer niet
volgens de in deze handleiding gegeven
voorschriften, aanwijzingen en bepalingen wordt
gehandeld, kunnen beschadigingen ontstaan
en/of het product zal niet aan de specificaties
voldoen. Een en ander kan inhouden dat de
garantie komt te vervallen.
De garantietermijn is 2 jaar
Aansprakelijkheid
Mastervolt kan niet aansprakelijk worden gesteld
voor:
•Schade ontstaan door het gebruik van dit
product.
•Eventuele fouten in bijbehorende handleiding
en de gevolgen daarvan.
•Ander gebruik geldend als niet conform de
bestemming van het product.
Forced to float
(On)
ON
OFF
Instelling voor natte
accu’s (Off) of
gel/AGM accu’s (On)

ENGLISH
Product description
The IVO Compact 12/25-3(230V), 24/10-2(230V)
and 12/20-3(120V) are full automatic battery
chargers for temperature compensated charging
and maintaining the charged condition of lead
batteries and supplying users connected to a
battery in permanent installations. The models
12/25-3(230V) and 12/20-3(120V) are provided
with two main DC-outlets. The 24/10-2(230V) has
one main DC-outlet. The voltage drop over the
DC-wires is automatically compensated.
All models are provided with an additional ‘Slave’-
terminal that offers the possibility to give a
maintenance charge to a small second battery set
(e.g. starter battery) with the same nominal
voltage. The maximum charge current of the
Slave Charger is 3 Amps, which is reduced from
the main output of the charger
Battery charger
The charger is equipped with a green indicator
that indicates the status of the three-step charge
characteristic (see figure 1):
•flashes fast = BULK charge (A), for quick
charging from 0 to 80%.
•flashes slowly = ABSORPTION (B), the battery
is charged from 80 to 100%.
•Illuminate constantly = FLOAT (C), battery is
maintained in fully charged condition.

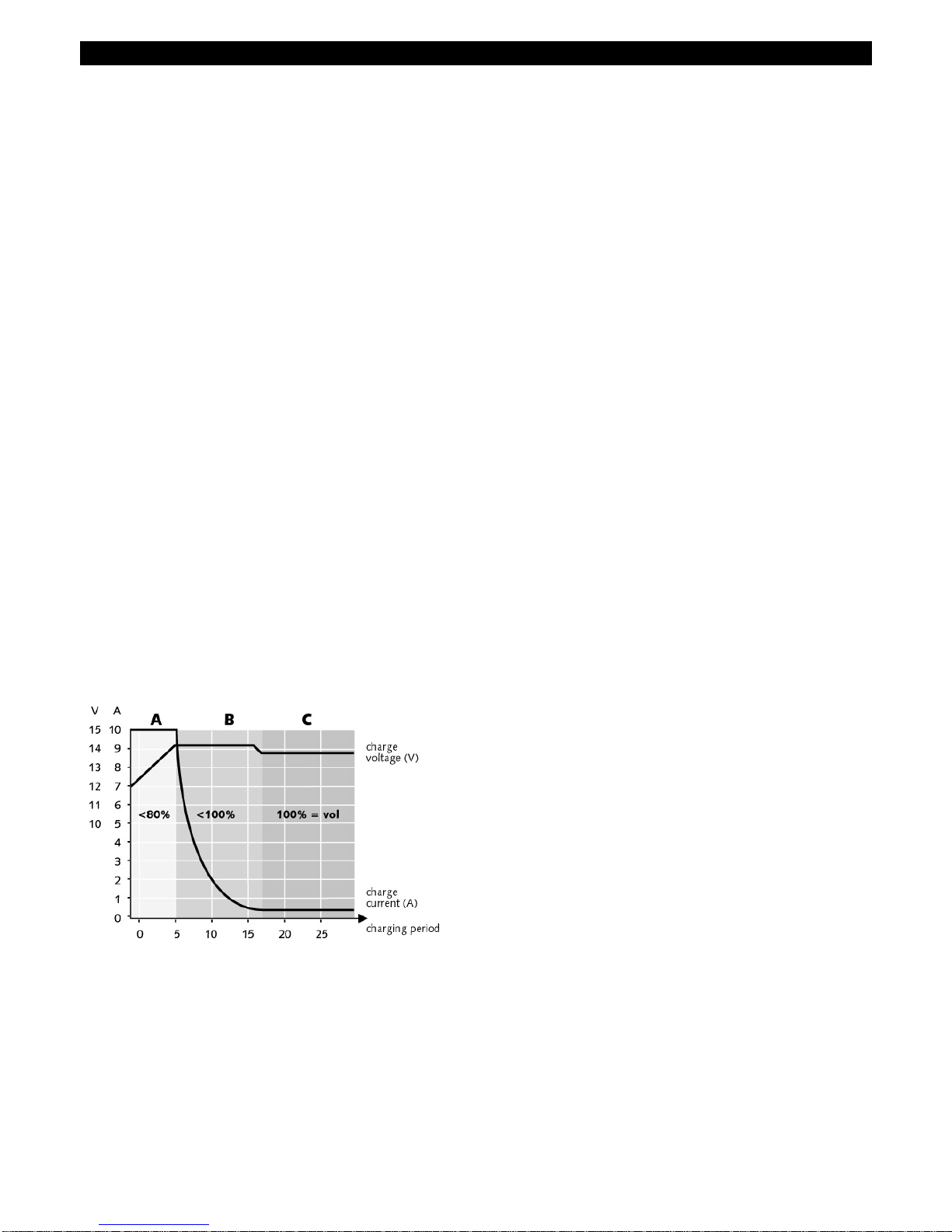

Figure 1: Charge characteristic
If the indicator is off while the plug of the AC-
cable is connected to the mains, contact your
supplier.
Operation
The charger operates automatically. Under normal
circumstances, there is no need for operation.
Remote panel
The optional “Charger Control” panel offers you
the possibility to limit the DC-output current
(Output: 5%-25%-50%-75%-100%) and to
readout the State of Charge of the battery
remotely. Possible failures like under and over
voltage, overheating or short circuit are reported
via this remote control only by means of the
failure indicator.
Extended functions
The RJ12 connector (QRS232 communication
port) can be used to connect the battery
temperature sensor or the remote panel (not
included). Use a splitter to connect both at the
same time (not included).
It is also possible to use this port to make
adjustments in terms of software to your specific
demands (control software and interface not
included). Check the Internet site
www.mastervolt.com for applications.
Directions for installation
•Use reliable cord end terminals to fix the wires
to the DC-output and fasten all connections
tightly.
•Refer to specifications for the diameter of the
cables to be used to connect the batteries to
the charger.
•Integrate a fuse in the positive wiring and
place it nearby the battery. See specifications
for the recommended fuse.
To minimize any EMC-interference we advise to
connect the negative pole of the supplying battery
to the ground.
Settings
There is no need to change the settings if the
battery charger is used as a three-stage charger
for wet batteries. Behind the front panel, right
beside the RJ12 connector there is a twofold DIP-
switch located to activate specific functions (see
figure 2).

ENGLISH
Note: disconnect the charger from AC-
mains before removing the front plate.

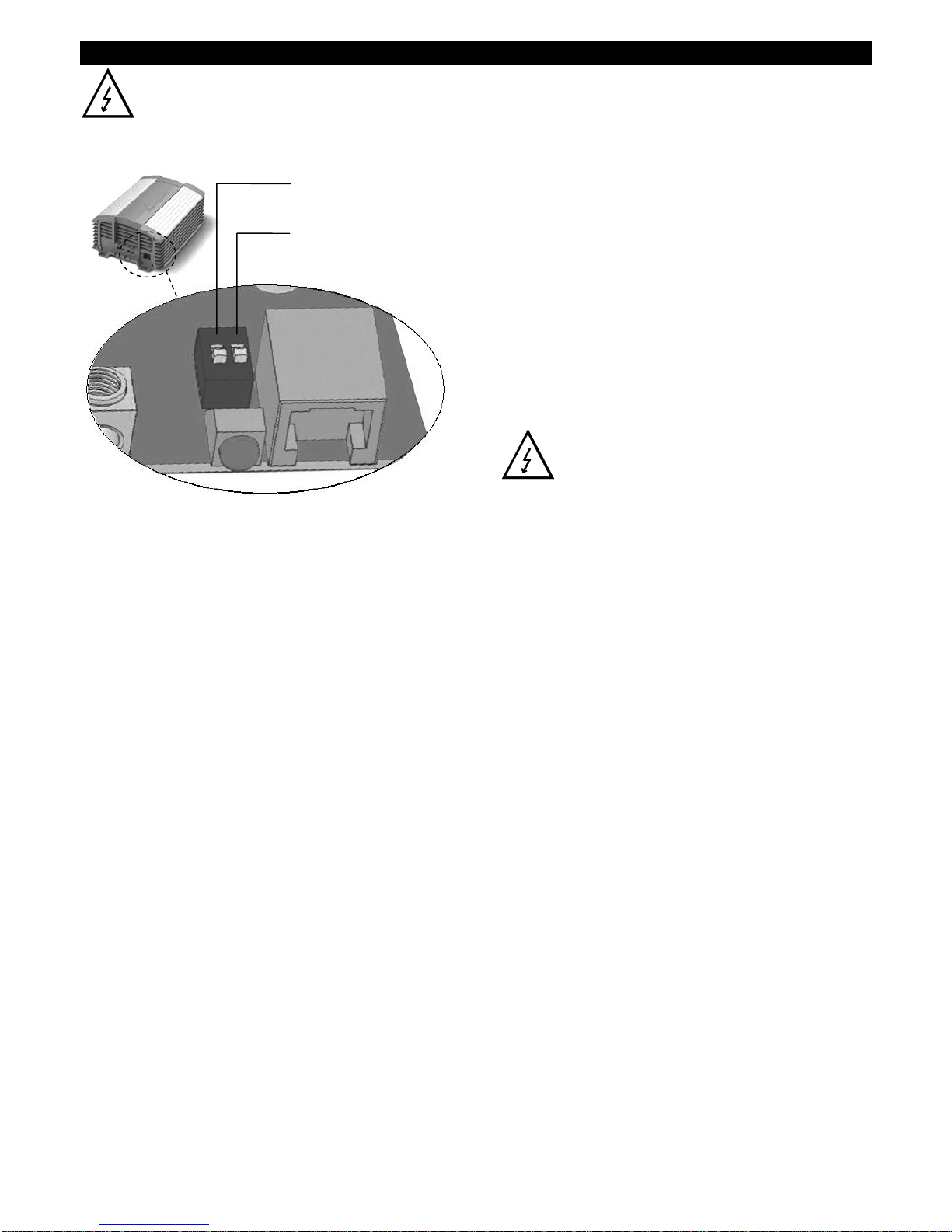

Figure 2: Location of the DIP-switches
•The charger only functions as a maintenance
charger (forced float), if the left hand side
DIP-switch is set to ON.
•The charger is suitable for charging gel
batteries (high float), if the right hand side
DIP-switch is set to ON.
Installation
For correct connection - see drawings
“INSTALLATION”.
•Be sure the battery charger is disconnected
from any power source and that no load is
connected to the batteries during installation.
•Due to possible moisture accumulation and
optimal heat discharge, the battery charger
must be installed in a well-ventilated room as
close as possible to the batteries. We advise
to mount the unit in a vertical position with
the connecting cables downward.
•Connect the charger’s negative output to the
minus pole (–) of the battery. Connect the
charger’s positive output to the plus pole (+)
of the battery. The plus pole of an optional
extra battery set (e.g. a starter battery)
should be connected to the slave output
(+S).
•The temperature sensor can be plugged into
the RJ12 modular plug. Locate the
temperature sensor at a spot that is
representative for the battery’s temperature.
•Plug the AC mains cable into the wall socket.
The battery charger will now commence the
charging cycle.
Safety regulations and measures
•Install the product according to the stated
instructions.
•Never use the product at a location where
there is danger of gas or dust explosions.
•Connections and safety features must be
executed according to the locally applicable
regulations.
•The product may only be taken into operation
while the cover is closed as lethal voltages
may exist.
•Do not install the product straight above the
batteries because of possible corrosive
sulphur fumes.
If the plus and minus connections on the
battery are exchanged, the charger will
be damaged. This kind of damage is not
covered by the warranty. Do not use fuses
larger than those indicated in the specifications.
Guarantee terms
Mastervolt guarantees that this product was built
according to the legally applicable standards and
stipulations. During production and before
delivery all products were exhaustively tested
and controlled. If you fail to act in accordance
with the regulations, instructions and stipulations
in this user’s manual, damage can occur and/or
the product will not fulfil the specifications. This
may mean that the guarantee will become null
and void.
The guarantee period is 2 years.
Liability
Mastervolt cannot be held liable for:
•Damage resulting from the use of the
converter.
•Possible errors in the included manual and the
consequences of these.
•Use that is inconsistent with the purpose of
the product
Forced to float
(On)
ON
OFF
Wet (Off) or
gel/AGM (On)
ad
j
ustment

DEUTSCH
Produktbeschreibung
Die Modelle IVO Compact 12/25-3(230V), 24/10-
2(230V) und 12/20-3(120V) sind
vollautomatische Akkuladegeräte zum Aufladen
und Aufrechterhalten der Spannung von
Bleiakkus und zum Speisen von an die Akkus
angeschlossenen Verbrauchern in festen
Installationen. Die Modelle 12/25-3(230V) und
12/20-3(120V) haben zwei separate Ausgänge,
das Modell 24/10-2(230V) verfügt über einen
Ausgang. Die Ladegeräte kompensieren
automatisch die Spannungsverluste in den
Anschlusskabeln.
Alle Modelle verfügen über einen extra Ausgang
zur Unterhaltungsladung eines kleinen
zusätzlichen Akkus (z.B. eine Starterbatterie).
Dieser Ausgang hat die gleiche
Ausgangsspannung wie der Hauptausgang und
verfügt über einen maximalen Strom von 3
Ampere, der von dem Ladestrom der
Hauptbatterie abgezogen wird.
Batterielader
Der Lader ist mit einer grünen LED ausgestattet,
die den Status der dreistufigen
Ladecharakteristik anzeigt (siehe Abbildung 1):
•Schnelles Blinken = Hauptladung (A),
schnelles Laden von 0 auf 80 %
•Langsames Blinken = Ausgleichsladung (B),
die Batterie wird von 80 auf 100 % geladen.
•Konstantes Leuchten = Erhaltungsladung (C),
die Batterie wird im voll geladenen Zustand
gehalten.
Abbildung 1: Ladecharakteristik
Wenn die LED-Anzeige nicht aufleuchtet, obwohl
der Stecker des AC-Netzkabels in der Steckdose
steckt, müssen Sie sich an den Lieferanten
wenden.
Betrieb
Der Akkuladegeräte funktioniert automatisch.
Unter normalen Umständen ist eine
Inbetriebnahme nicht erforderlich.
Fernbedienungseinheit
Die optionale Charger Control-Einheit, bietet
Ihnen die Möglichkeit, den DC-Ausgangsstrom zu
begrenzen und den Ladezustand an einem
entfernten Ort abzulesen. Mögliche Fehler, wie
Über- und Unterspannung, Überhitzung, oder ein
Kurzschluss werden an der Einheit von der
Failure- (Fehler-) LED gemeldet.
Fortschrittliche Funktionen
Der RJ12-Stecker (RS232-
Kommunikationsanschluss) kann verwendet
werden, um den Batterietemperatur-Sensor oder
die Fernbedienungseinheit (optional)
anzuschließen. Verwenden Sie einen Splitter,
wenn sie beide zugleich anschließen möchten.
Es ist auch möglich, diesen Anschluss zu nutzen,
um softwaremäßige Anpassungen entsprechend
Ihrer spezifischen Anforderungen vorzunehmen
(die Anwendersoftware und das Interface sind
nicht inbegriffen). Die Anwendersoftware kann
auf der Website www.mastervolt.de
heruntergeladen werden.

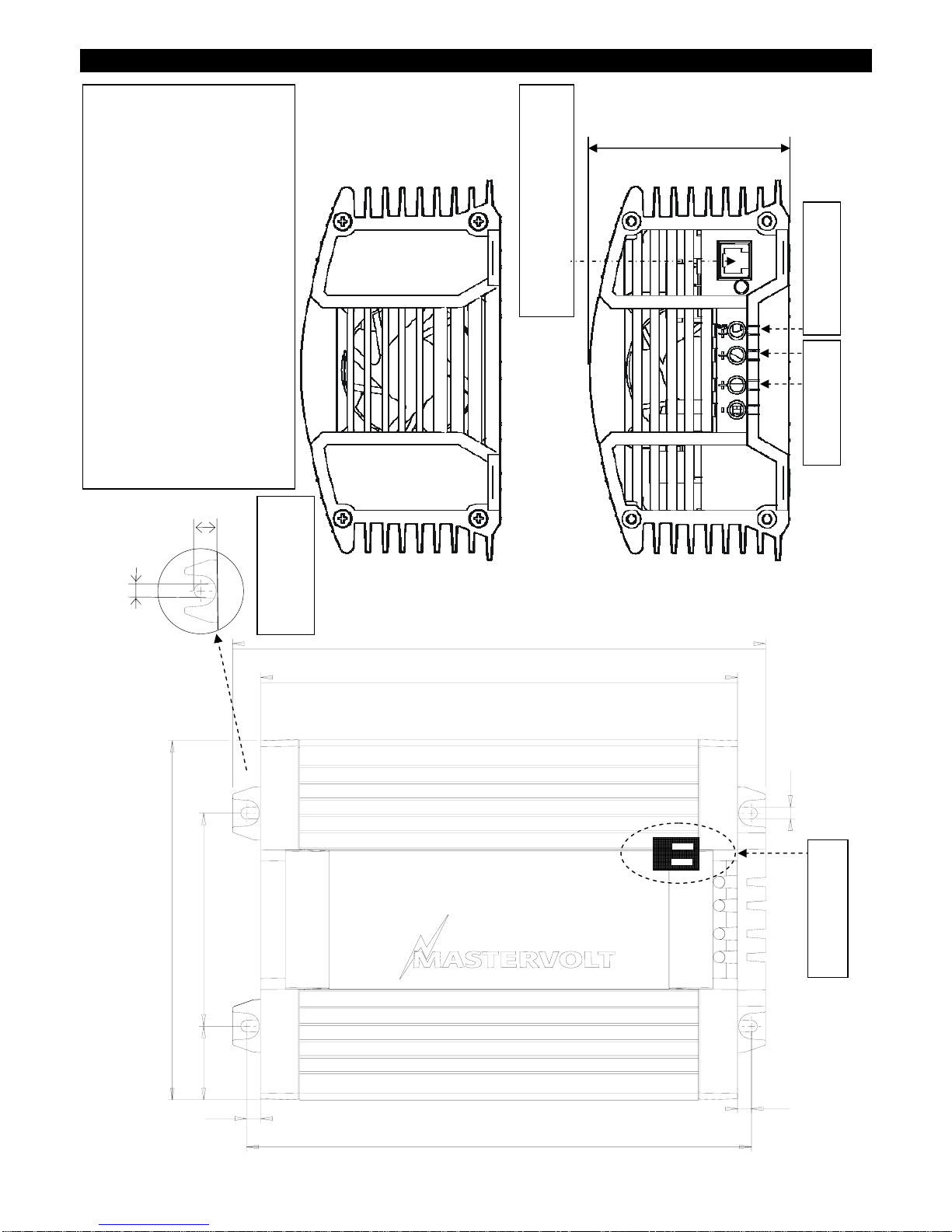

Anzeigen für Installation
Für die richtige Anschlussweise siehe Zeichnung
„Installation“.
•Benützen Sie zuverlässige Kabelendhülsen,
um die Kabel am AC-Eingang und DC–
Ausgang zu befestigen.
•Nehmen Sie für die Kabeldurchmesser zum
Anschluss der Akkus an das Ladegerät Bezug
auf die Spezifikationen.
•Schließen Sie eine Sicherung in der Nähe der
Batterie an das Pluskabel an. Siehe
Spezifikationen für die empfohlene Sicherung.
Zur Verringerung sämtlicher elektromagnetischer
Störungen wird empfohlen, den Minuspol der
Versorgerbatterie zu erden.
Einstellungen
Es besteht keine Notwendigkeit, die Einstellungen
zu ändern, wenn der Batterielader als
dreistufiges Ladegerät für Nassbatterien
verwendet wird. Hinter der Frontplatte, gleich
neben dem RJ12-Stecker für den
Temperatursensor und die Fernbedienungseinheit
(optional) befindet sich ein Zweifach-DiP-
Schalter, mit dem spezielle Funktionen aktiviert
werden können (siehe Abbildung 2).

DEUTSCH
Achtung! Trennen Sie den Batterielader
von der AC-Stromquelle bevor Sie die
Frontplatte entfernen.
Abbildung 2: Position der DIP-Schalter
•Wenn der linke DIP-Schalter auf ON gestellt
wird, hat der Lader nur ladungsunterstützende
Funktion (erzwungene Erhaltungsladung).
•Wenn der rechte DIP-Schalter auf ON gestellt
wird, kann er zum Laden von Gel-Batterien
eingesetzt werden (hohe Erhaltungsladung).
Installation
•Überzeugen Sie sich davon, dass der
Akkulader während der Installation nicht an
eine Stromquelle angeschlossen ist und dass
keine Last angeschlossen ist.
•Installieren Sie den Akkulader in einem gut
belüfteten Raum möglichst nahe bei den
Akkus. Im Hinblick auf eine eventuelle
Ansammlung von Feuchtigkeit und eine
optimale Wärmeableitung empfehlen wir, die
Einheiten mit den Anschlusskabeln nach
unten zu montieren.
•Schließen Sie das Minuskabel zwischen den
Minuspol (–) des Akkus und den
Minusausgang (4) des Ladegerätes an, und
das Pluskabel zwischen den Pluspol (+) des
Akkus und den Plusausgang (2 oder 3) des
Ladegerätes. Den Pluspol eines zusätzlichen
Akkus (z.B. eine Starterbatterie) können Sie
an den zweiten Ausgang (+S) des
Ladegerätes anschließen. Verwenden Sie
widerstandsfähige Anschlüsse und befestigen
Sie diese sicher.
•Schließen Sie den Akku-Temperatursensor an
und platzieren Sie ihn an einer Stelle, die für
die Batterietemperatur repräsentativ ist.
•Stecken Sie den Stecker des AC-Netzkabels in
die Steckdose. Der Akkulader beginnt jetzt
den Ladezyklus.
Sicherheitsvorschriften und -maßnahmen
•Installieren Sie den Stromrichter gemäß den
genannten Anweisungen.
•Benutzen Sie den Gleichrichter nie in einer
Umgebung, in der die Gefahr einer Gas- oder
Staubexplosion besteht.
•Anschlüsse und Sicherheitsvorkehrungen
müssen den lokalen Vorschriften
entsprechend ausgeführt werden.
•Der Gleichrichter darf nur mit geschlossenem
Gehäuse in Betrieb genommen werden, da
Lebensgefährdende Spannungen anliegen
können.
•Montieren Sie den Akkulader niemals direkt
oberhalb der Batterien, wegen möglicher
korrosiver Batteriedämpfe.
Wenn die Plus- und Minus-Anschlüsse der
Batterie vertauscht werden, kann das
Akkuladegerät kaputt gehen. Verwenden
Sie keine größeren Sicherungen als die in
den Spezifikationen angegebenen.
Garantiebestimmungen
Mastervolt garantiert, dass das Produkt unter
Einhaltung der gesetzlichen Normen und
Bestimmungen gebaut ist. Bei der
Herstellung und vor der Lieferung werden alle
Geräte ausführlich getestet und kontrolliert.
Wenn die in dieser Gebrauchsanleitung
beschriebenen Vorschriften, Anweisungen und
Bestimmungen nicht beachtet werden, können
Schäden entstehen und/oder das Gerät kann
seine Spezifikationen nicht mehr einhalten. In
diesem Fall kann keine Garantie mehr geleistet
werden.
Die Garantiezeit beträgt 2 Jahre
Haftung
Mastervolt haftet nicht für:
•durch die Benutzung des Produkts
entstandene Schäden.
•mögliche Fehler in der mitgelieferten Anleitung
und die daraus entstehenden Folgen.
•einen anderen Gebrauch, d.h. einen Gebrauch,
der nicht mit der Bestimmung des Produkts
übereinstimmt.
3-stufiges Laden (OFF)
/ erzwungene
Erhaltungsladung. (ON)
ON
OFF
Nass (OFF) /
Gel oder AGM (ON)

FRANÇAIS
Description de l’appareil
Les chargeurs de batteries IVO Compact 12/25-
3(230V), 24/10-2(230V) et 12/20-3(120V)
sont entièrement automatiques et conçus pour la
charge et le maintien de l’état de charge des
batteries au plomb, et comprennent une
fonctionnalité à compensation thermique. Ils
permettent également d’alimenter les utilisateurs
connectés à une batterie dans les installations
permanentes. Les modèles 12/25-3(230V) et
12/20-3(120V) sont fournis avec deux sorties CC
principales, le modèle 24/10-2 étant fourni avec
une seule sortie CC principale. La chute de
tension due au câblage CC est compensée
automatiquement.
Tous les modèles sont fournis avec un
connecteur auxiliaire supplémentaire permettant
de fournir une charge de maintenance à un
second petit groupe de batteries (la batterie de
démarrage, par exemple) avec la même tension
nominale. Le courant de charge maximum du
chargeur auxiliaire est de 3A, celui-ci étant réduit
à partir de la sortie principale du chargeur.
Chargeur de batterie
Le chargeur est équipé d’un voyant vert qui
indique l’état actuel de la charge à trois étapes
(voir Figure 1) :
•Clignote rapidement = charge BULK (A), pour
charge rapide de 0 à 80%.
•Clignote lentement = charge D’ABSORPTION
(B), la batterie est chargée de 80 à 100%.
•Constamment éclairée = charge FLOAT (C), la
batterie est maintenue en charge totale.
Figure 1: Caractéristique de charge
Si le voyant est éteint alors que la prise du câble
CA est branchée sur le secteur, contacter votre
revendeur.
Fonctionnement
Le chargeur fonctionne automatiquement. Dans
des conditions normales d’utilisation, aucune
intervention n’est nécessaire.
Tableau de télécommande
Le tableau optionnel “Charger Control” vous
permet de limiter le courant de sortie CC et de
lire à distance l’état de charge de la batterie. Le
voyant pannes de la commande à distance
permet le signalement de défaillances
éventuelles, telles que sous-tension ou
surtension, surchauffe ou court-circuit.
Fonctions étendues
Le connecteur RJ12 (port de communication
QRS232) peut être utilisé pour connecter la
sonde de température des batteries ou le tableau
de télécommande (non fourni). Utiliser un
répartiteur pour connecter les deux en même
temps (non fourni).
Ce port peut également être utilisé pour effectuer
des réglages au niveau logiciel en fonction de vos
besoins spécifiques (logiciel de contrôle et
interface non fournis). Pour connaître les
différentes applications, visiter le site Internet
www.mastervolt.com.
Directives d’installation
•Utiliser des borniers fiables pour fixer les fils
à la sortie CC et bien fixer tous les
branchements.
•Pour connaître le diamètre des câbles à
utiliser pour connecter les batteries au
chargeur, référez-vous aux spécifications.
•Intégrer un fusible dans le câblage positif et
placer le à proximité de la batterie (se référer
aux spécifications pour le fusible
recommandé).
Afin de réduire au maximum toute interférence
CEM, nous vous conseillons de connecter le pôle
négatif de la batterie d’alimentation à la terre.
Réglages
Si le chargeur de batteries est utilisé en tant que
chargeur à trois étapes pour batteries à liquide, il
n’est pas nécessaire de modifier les réglages. Un
cavalier double permettant l’activation de
fonctions spécifiques (voir Figure 2) est situé à
l’arrière du panneau avant, juste à côté du
connecteur RJ12 (non fourni) de la sonde de
température et du tableau de télécommande.

FRANÇAIS
Note : déconnecter le chargeur du
secteur CA avant de retirer la plaque
frontale.
Figure 2 : Emplacement des claviers
•Le chargeur ne fonctionne comme chargeur
de maintenance (Float forcé), que si le
cavalier côté gauche est réglé sur ON.
•Le chargeur est approprié pour charger des
batteries gel (Float élevé) si le cavalier côté
droit est réglé sur ON.
Installation
Pour connecter le chargeur correctement, se
référer aux schémas “INSTALLATION”.
•Assurez-vous que, pendant l’installation, le
chargeur de batteries soit déconnecté de
toute source d’alimentation et qu’aucune
charge ne soit connectée aux batteries.
•En raison d’une accumulation éventuelle
d’humidité et afin d’optimiser la libération de
chaleur, le chargeur de batteries doit être
installé dans une pièce bien ventilée, le plus
près possible des batteries. Nous vous
conseillons de monter l’appareil
verticalement, câbles de connexion vers le
bas.
•Connecter la sortie négative du chargeur au
pôle moins (–) de la batterie. Connecter la
sortie positive du chargeur au pôle plus (+)
de la batterie. Le pôle plus d’un groupe de
batteries supplémentaire optionnel (une
batterie de démarrage, par exemple) devra
être connecté à la sortie auxiliaire. (+S).
•La sonde de température peut être connectée
sur la prise modulaire RJ12. Placer la sonde
de température à un endroit représentatif de
la température de la batterie.
•Brancher le câble secteur CA sur la prise de
courant murale. Le chargeur de batteries
démarrera alors le cycle de charge.
Directives et mesures de sécurité
•Installer le produit conformément aux
instructions spécifiées.
•Ne jamais utiliser le produit dans un endroit
où il y a risque d’explosions de gaz ou de
poussières.
•Les connexions et les dispositifs de sécurité
doivent être effectués conformément aux
réglementations locales en vigueur.
•Le produit ne peut être mis en service que si
le capot est fermé, des tensions mortelles
pouvant être présentes.
•Ne pas installer le produit directement au
dessus des batteries, en raison d’éventuelles
vapeurs corrosives de soufre.
En cas d’inversion des connexions plus
et moins de la batterie, le produit sera
endommagé. Ne pas utiliser de fusibles
de calibres plus gros que ceux indiqués dans les
spécifications.
Conditions de garantie
Mastervolt garantit que cet appareil a été
fabriqué conformément aux normes et
dispositions légales en vigueur. Au cours de leur
production et avant leur livraison, tous nos
produits ont été minutieusement testés et
contrôlés. Toute installation non conforme aux
directives, instructions et spécifications
contenues dans ce manuel utilisateur peut
endommager l’appareil et/ou l’appareil peut ne
pas répondre à ses spécifications, ce qui peut
entraîner une annulation de la garantie.
La période de garantie est de deux ans.
Responsabilité
Mastervolt ne peut être tenu pour responsable
de :
•Dommages résultants de l’utilisation du
produit.
•D’erreurs éventuelles contenues dans ce
manuel et des conséquences pouvant en
résulter.
•D’utilisations non conformes à l’usage prévu
de l’appareil.
Forcé sur ‘Float’
(On)
ON
OFF
Réglage batterie à
liquide (Off) ou
gel/AGM (On)

ITALIANO
Descrizione del prodotto
I modelli IVO Compact IVO Compact 12/25-
3(230V), 24/10-2(230V) e 12/20-3(120V) sono
dei caricabatterie completamente automatici atti
a caricare con compensazione della temperatura
batterie in piombo e ad alimentare unità
utilizzatrici collegate ad una batteria in
installazioni permanenti, nonché a mantenerne lo
stato di carica. I modelli 12/25-3(230V) e
12/20-3(120V) sono dotati di due uscite
principali DC mentre il 24/10-2(230V) è dotato di
un’uscita principale DC. Il calo di tensione
trasmesso dai fili DC viene compensato
automaticamente.
Tutti i modelli sono dotati di un terminale “slave”
complementare che offre la possibilità di fornire
una carica di mantenimento ad una piccola
batteria secondaria (ad esempio la batteria di un
motorino d’avviamento) che presenti lo stesso
voltaggio nominale. La massima corrente di
carica del caricatore slave è pari a 3 ampere, ed
è limitata dall'uscita principale del caricabatterie.
Caricabatterie
Il caricabatterie è dotato di una spia verde che
indica lo stato della caratteristica di carica a tre
fasi (vedere la figura 1):
•lampeggiamento rapido = caricamento DI
MASSA (A) per un caricamento veloce da 0 a
80%.
•lampeggiamento lento = ASSORBIMENTO
(B), la batterie viene caricata dall’80% al
100%.
•spia fissa = MANTENIMENTO (C), la batteria
viene mantenuta a carica piena.
Figura 1: Caratteristica di caricamento
Se la spia rimane spenta mentre lo spinotto del
cavo AC è collegato alla rete elettrica, mettersi in
contatto con il proprio fornitore.
Funzionamento
Il caricabatterie funziona automaticamente. In
condizioni normali, non è necessaria alcuna
operazione da parte dell’utente.
Pannello remoto
Il pannello “Controllo caricabatterie” opzionale
offre la possibilità di limitare la corrente DC in
uscita e di rilevare a distanza lo stato di carica
della batteria. La spia di guasto di questo
controllo a distanza riporta eventuali guasti quali
sottotensione, sovratensione, surriscaldamento o
cortocircuito.
Funzioni ampliate
È possibile usare il connettore RJ12 (porta di
comunicazione QRS232) per collegare il sensore
di temperatura della batteria o il pannello remoto
(non compreso). Utilizzare uno splitter (non
compreso) per collegarli entrambi allo stesso
tempo.
È inoltre possibile usare questa porta per
eseguire impostazioni in termini di software su
specifica richiesta dell’utente (software di
controllo e interfaccia non compresi). Per le
possibili applicazioni, visitare il sito Internet
www.mastervolt.com.
Istruzioni per l’installazione
•Usare dei capicorda affidabili per fissare i fili
all'uscita DC e assicurare fermamente tutti i
collegamenti.
•Per quanto riguarda il diametro dei cavi da
usare per collegare le batterie al
caricabatteria, consultare le specifiche.
•Integrare un fusibile nel cablaggio positivo e
collocarlo vicino alla batteria. Per quanto
riguarda il fusibile raccomandato, consultare
le specifiche.
Per ridurre al minimo eventuali interferenze CEM,
suggeriamo di collegare a massa il polo negativo
della batteria di alimentazione.
Impostazioni
Se si usa il caricabatterie come caricatore a tre
fasi per batterie umide, non è necessario
modificare le impostazioni. Dietro il pannello
frontale, proprio accanto al connettore RJ12 per il
sensore di temperatura e il pannello remoto (non
compresi) è situato un interruttore DIP doppio da
usarsi per attivare funzioni specifiche (vedere la
figura 2).

ITALIANO
Nota: prima di togliere il pannello
frontale, scollegare il caricabatterie dalla
rete elettrica AC.
Figura 2: posizione degli interruttori DIP
•Se il lato sinistro dell’interruttore DIP è
impostato su ON, il caricabatterie funziona
come caricatore di mantenimento
(mantenimento forzato).
•Se il lato destro dell’interruttore DIP è
impostato su ON, il caricabatterie è adatto al
caricamento di batterie gel (mantenimento
alto).
Installazione
Per un corretto collegamento, vedere i disegni
“INSTALLAZIONE”.
•Durante l’installazione, assicurarsi che il
caricabatterie sia scollegato da qualsiasi
alimentazione elettrica e che non vi siano
carichi collegati alle batterie.
•A causa del possibile accumulo di umidità e
per assicurare uno scaricamento ottimale del
calore, è necessario installare il caricabatterie
in un ambiente ben ventilato ed il più vicino
possibile alle batterie. Suggeriamo di montare
l’apparecchio in posizione verticale, con i cavi
di collegamento verso il basso.
•Collegare l’uscita negativa del caricabatterie
al polo negativo della batteria (–). Collegare
l’uscita positiva del caricabatterie al polo
positivo della batteria (+). Il polo positivo di
un’eventuale batteria extra opzionale (ad
esempio la batteria di un motorino
d’avviamento) va collegato all’uscita slave
(+S).
•È possibile collegare il sensore di temperatura
alla spina modulare RJ12. Collocare il sensore
di temperatura in un punto che rappresenti
bene la temperatura della batteria.
•Inserire il cavo della rete elettrica AC nella
presa della parete. A questo punto il
caricabatterie inizierà il ciclo di carica.
Disposizioni e provvedimenti relativi alla
sicurezza
•Installare il prodotto attenendosi alle
istruzioni riportate.
•Non usare mai il prodotto ove vi sia rischio di
esplosioni di gas o di polveri.
•I collegamenti e le caratteristiche di sicurezza
vanno realizzati in conformità ai regolamenti
locali applicabili
•È consentito mettere in funzionamento il
prodotto solo se il coperchio è chiuso, poiché
potrebbero esservi voltaggi letali.
•Non installare il prodotto immediatamente al
disopra delle batterie, a causa del rischio di
vapori di zolfo corrosivi.
Se vengono scambiati i collegamenti
positivo e negativo della batteria, il
caricabatterie ne risulterà danneggiato.
Non usare fusibili di dimensioni maggiori di quelle
indicate nelle specifiche.
Condizioni di garanzia
La Mastervolt garantisce che il presente prodotto
è stato fabbricato in conformità alle norme e alle
disposizioni applicabili a norma di legge. Tutti i
prodotti sono stati collaudati e controllati a fondo
durante la produzione e prima della consegna. In
caso di mancata osservanza delle norme, delle
istruzioni e delle disposizioni riportate in questo
manuale per l’utente, è possibile che insorgano
danni e / o che il prodotto non soddisfi le
specifiche. Ciò potrebbe comportare il decadere
della garanzia.
Il periodo di garanzia è di 2 anni.
Responsabilità
La Mastervolt non può essere ritenuta
responsabile nei seguenti casi:
•Danni derivanti dall’uso del prodotto
•Possibili errori del manuale allegato e loro
conseguenze
•Uso improprio rispetto alla finalità del prodotto
Forzato al
mantenimento (On)
ON
OFF
Impostazione
umida (Off) o
gel/AGM (On)

ESPAÑOL
Descripción del producto
IVO Compact 12/25-3(230V), 24/10-2(230V) y
12/20-3(120V) son cargadores de baterías
totalmente automáticos para carga con
temperatura compensada y mantenimiento de la
condición cargada de baterías de plomo y
suministrar corriente a usuarios conectados a
una batería en instalaciones permanentes. Los
modelos 12/25-3(230V) y 12/20-3(120V) se
suministran con dos salidas de CC, mientras que
el modelo 24/10-2(230V) sólo dispone de una
salida. La caída de tensión sobre los cables de CC
se compensa automáticamente.
Todos los modelos disponen de una terminal
“esclava” adicional que ofrece la posibilidad de
dar una carga de mantenimiento a una pequeña
batería secundaria (por ej. una batería de
arranque) con el mismo voltaje nominal. La
máxima carga de corriente del cargador
“esclavo” es de 3 amperios, que se descuenta del
valor principal de salida del cargador.
Cargador de batería
El cargador está equipado con un indicador de
color verde que señala el estado de la
característica de carga en tres etapas (véase la
figura 1).
•parpadeo rápido = carga MASIVA (A), para
carga rápida de 0 a 80%.
•parpadeo lento = ABSORCIÓN (B), la batería
se carga del 80 al 100%.
•iluminación fija = FLUJO (C), la batería se
mantiene en estado de plena carga.
Figura 1: Característica de carga
Si el indicador está apagado mientras el enchufe
del cable de CA está conectado a la red, póngase
en contacto con su proveedor.
Funcionamiento
El cargador funciona automáticamente. En
circunstancias normales no hay necesidad de
hacerlo funcionar.
Panel remoto
El panel “Control del cargador” opcional le ofrece
la posibilidad de limitar la corriente continua de
salida y leer el Estado de carga de la batería a
distancia. A través de este control remoto sólo se
informa de posibles fallos como subtensión y
sobretensión, recalentamiento o cortocircuitos
mediante el indicador de fallo.
Funciones ampliadas
El conector RJ12 (puerto de comunicación
QRS232) puede usarse para conectar el sensor
de temperatura de la batería o el panel remoto
(no incluido). Use un divisor para conectar ambos
al mismo tiempo (no incluido).
También es posible usar este puerto para realizar
ajustes en términos de software para sus
exigencias específicas (software de control e
interfaz no incluidos). Para aplicaciones visite la
página Web “http://www.mastervolt.com”.
Instrucciones para la instalación
•Para fijar los hilos de salida de CC use un
cable y apriete bien todas las conexiones.
•Consulte las especificaciones para el diámetro
de los cables que deben usarse para conectar
las baterías al cargador.
•Integre un fusible en el cable positivo y
colóquelo cerca de la batería. Véase en las
especificaciones el fusible recomendado.
Para reducir al mínimo toda interferencia EMC le
aconsejamos la conexión a tierra del polo
negativo de la batería de alimentación.
Configuración
No es necesario cambiar la configuración si el
cargador de batería se usa como un cargador de
tres etapas para baterías líquidas. Detrás del
panel frontal, justo al lado del conector RJ12 del
sensor de temperatura y el panel remoto (no
incluido), hay un doble conmutador DIP situado
para activar funciones específicas (véase la figura
2)

ESPAÑOL
Nota: Antes de retirar el panel frontal
desconecte el cargador de la red de CA.
Figura 2: Ubicación de los conmutadores
DIP
•El cargador sólo funciona como cargador de
mantenimiento (flujo forzado) si el
conmutador DIP del lado izquierdo está en
posición ON.
•El cargador es adecuado para carga de
baterías de gel (flujo elevado) si el
conmutador DIP del lado derecho está en
posición ON.
Instalación
Para establecer una conexión correcta consulte
los esquemas “INSTALACIÓN”.
•Asegúrese de que el cargador de batería está
desconectado de cualquier fuente de
alimentación eléctrica y de que no hay
ninguna carga conectada a las baterías
durante la instalación.
•Debido a la posible acumulación de humedad
y a la descarga de calor óptima, el cargador
de batería debe ser instalado en una
habitación bien ventilada lo más cerca posible
de las baterías. Aconsejamos montar la
unidad en posición vertical con los cables de
conexión hacia abajo.
•Conecte la salida negativa del cargador al
polo negativo (-) de la batería. Conecte la
salida positiva del cargador al polo positivo
(+) de la batería. El polo positivo de un
equipo opcional de batería suplementario (por
ej., una batería de arranque) deberá
conectarse a la salida “esclava” (+S).
•El sensor de temperatura puede conectarse
en el enchufe modular RJ12. Ubique el sensor
de temperatura en un punto que sea
representativo de la temperatura de la
batería.
•Conecte el cable de alimentación de CA en el
enchufe de la red eléctrica. El cargador de
batería iniciará el ciclo de carga.
Normativas y medidas de seguridad
•Instale el producto según las instrucciones.
•¡Nunca use el producto en un lugar en el que
exista peligro de explosión de polvo o de gas!
•Las conexiones y los dispositivos de
seguridad deben efectuarse según las
normativas locales vigentes.
•Debido a la posible existencia de voltajes
letales, sólo puede aceptarse el
funcionamiento del producto con la cubierta
cerrada.
•No instale el producto directamente encima
de las baterías debido a la posible presencia
de humos sulfurosos corrosivos.
Si se intercambia la posición de las
conexiones positiva y negativa el
cargador resultará dañado. No use
fusibles mayores a los indicados en las
especificaciones.
Términos de garantía
Mastervolt garantiza que este producto se ha
fabricado respetando las normativas y cláusulas
legalmente aplicables. Todos los productos
fueron sometidos a exhaustivos controles y
pruebas durante el proceso de fabricación y
antes de la entrega. Si no actúa de acuerdo con
las normativas, instrucciones y cláusulas de este
manual del usuario puede provocar daños y/o el
producto no cumplirá las especificaciones.
Además, puede dar lugar a la anulación de la
garantía.
El periodo de garantía es de 2 años.
Responsabilidad
Mastervolt no se responsabiliza de:
•Daños provocados por el uso del producto.
•Posibles errores en el manual incluido y las
consecuencias de los mismos.
•Usos distintos a los indicados para el
producto.
Forced to float -
Flujo forzado (On)
ON
OFF
Wet (Off) or
gel/AGM (On)
ad
j
ustment

SVENSKA
Produkt Beskrivning
IVO Compact 12/25-3(230V), 24/10-2(230V) och
12/20-3(120V) är hel automatiska batteriladdare
med temperatur kompensering och för att behålla
det uppladdade tillståndet i bly batterier och att
förse förbrukarna med ström i permanenta
installationer. Modeller 12/25-3(230V) och 12/20-
3(120V) är utrustade med två huvud DC-utgångar
och 24/10-2(230V) är utrustad med en huvud
DC-utgång. Spänningsfallet över DC-kablarna är
automatiskt kompenserat.
Alla modeller är utrustade med en extra ”Slave” –
terminal som erbjuder möjligheten att ge
underhålls laddning till en ytterligare batteri bank
(t.ex start batteriet) med samma nominala
spänning. Den maximala laddningsströmmen på
Slav utgången är 3 Amp, vilket är reducerat från
huvud utgången på laddaren.
Batteriladdare
Laddaren är utrustad med en grön indikator (LED)
som indikerar statusen av trestegs laddningen (se
figur 1)
•Blinkar fort = BULK laddning (A), för snabb
laddning från 0 till 80 %.
•Blinkar sakta = ABSORPTION (B), batteriet är
laddat mellan 80 och 100 %.
•Lyser konstant = FLOAT (C), batteriet är
underhållet i fullt laddat tillstånd.
Figur 1: Laddnings karaktäristik
Om indikatorn är släckt medans kontakten till AC-
kabeln är kopplad till 230 v, så kontakta din
leverantör.
Användning:
Laddaren körs helt automatiskt. Under normala
omständigheter så behövs ingen övrig justering
eller handhavande.
Fjärrkontroll panel
Den extra valbara “Charger Control” panelen
erbjuder dig möjligheten att begränsa DC-
utgångsströmmen (Utgång: 5%-25%-50%-75%-
100%) och för att läsa av laddnings läge för
batteriet fjärrstyrt. Möjliga fel såsom för låg och
för hög spänning, överhettning eller kortslutning
reporteras via den här fjärrkontrollen med hjälp
av fel indikatorn.
Utökade funktioner
RJ12 kontakt (QRS232 kommunikations port) kan
användas för att ansluta batteriets temperatur
sensor eller kontroll panelen (inte inkluderad).
Använd en RJ12-delare till att ansluta båda på
samma gång (inte inkluderad).
Det är också möjligt att använda den här porten
till att anpassa laddaren med hjälp av mjukvara
för att möta dina speciella krav (mjukvara och
interface inte inkluderad). Se vår hemsida
www.mastervolt.se applikationer.
Instruktioner för installation
•Använd tillförlitliga kabel ändar till att ansluta
kablarna till DC-utgången och dra åt alla
anslutningar väl.
•Referera till specifikationerna för diametern på
kablarna som används för att ansluta batteriet
till laddaren.
•Integrera en säkring i den positiva (+) kabeln
och placera den nära batteriet. Se
specifikationer för de rekommenderade
säkringarna.
För att minimera EMC-problem så råder vi er att
ansluta den negativa polen för anslutet batteri till
jord.
Inställningar
Det är inte nödvändigt att ändra inställningarna
om batteri laddaren används som en tre-stegs
laddare för våta batterier. Bakom front panelen,
precis bredvid RJ12 kontakten så är det en
tvådelad DIP-switch placerad för att aktivera
specifika funktioner (se figur 2).

SVENSKA
OBS: Koppla bort laddaren från AC-230v
före du tar bort front panelen.
Figur 2: Placering av DIP-switcharna
•Laddaren används bara som underhållnings
laddare (endast underhållsladdning), om den
vänstra DIP-switch är inställd på ON.
•Laddaren är anpassad för att ladda gel
batterier (höjd underhållsladdning), om den
högra sidans DIP-switchen är inställd på ON.
Installation
För korrekta anslutningar - se ritningarna
“INSTALLATION”.
•Var säker på att batteriladdaren är
frånkopplad från alla kraftkällor och att ingen
belastning är ansluten till batterierna under
installation.
•Med hänsyn till omgiven smuts och värme
ska batteri laddaren installeras I ett väl
ventilerad rum så nära som möjligt till
batterierna. Vi råder er till att montera
enheten i en vertikal position med de
anslutna kablarna neråt.
•Anslut laddarens negativa utgång till minus
polen (–) på batteriet. Anslut laddarens
positiva utgång till plus polen (+) på
batteriet. Plus polen på ett valbart extra
batteri set (e.x. ett start batteri) ska anslutas
till slav utgången (+S).
•Temperatur sensorn kan bli ansluten till RJ12
modulär kontakt. Lokalisera temperatur
sensorn vid ett läge som är representativt för
batteriets värme.
•Anslut AC 230v kabeln in i vägg uttaget.
Batteri laddaren kommer nu att påbörja
laddnings cykeln.
Säkerhets reglement och mått
•Installera produkten precis som
instruktionerna säger.
•Använd aldrig produkten i närheten av
explosiva ämnen.
•Anslutningar och säkerhets funktioner måste
användas enligt de lokala bestämmelserna.
•Produkten får endast användas när höljet är
korrekt påsatt, då dödlig spänning
förekommer.
•Installera inte produkten ovanför batterierna
på grund av svavel ångorna som
förekommer.
Ifall plus och minus kontakterna
förväxlas, så kommer laddaren bli
skadad. Den här typen av skada täcks
inte av garantin. Använd inte säkringar som är
större än de som angivs I specifikationerna.
Garanti villkor
Mastervolt garanterar att den här produkten är
byggd enligt den lagliga standarden och
stipulationen. Under produktion och före leverans
så är alla produkter testade och kontrollerade.
Om du inte följer reglerna, instruktionerna och
stipulationerna i den här användarmanualen, så
kan skada förekomma på produkten och/eller så
fullföljer den inte specifikationerna. Det kan
betyda att garantin blir ogiltig och inte längre
gäller.
Garantin gäller i 2 år.
Ansvarstagande
Mastervolt kan inte hållas ansvarig för:
•Skada framkommen från användning av
enheten.
•Möjliga fel i medföljande manual och
konsekvenserna av detta.
•Användning som inte är avsedd för produkten
Endast
underhållsladdning
(On)
ON
OFF
Våta (Off) el
gel/AGM (On)
anpassning

INSTALLATION : BATTERY CHARGER
+ –
12V/24V
+ –
12V/24V
+ –
12V/24V
-Main battery set.
-Hoofd accuset.
-Hauptbatterie-Set
-Groupe principal de batteries
-Batteria principale
-Juego de batería principal
-Huvud Förbrukar batterier.
-Second main battery set. (Only applicable for
12/25-3(230V) and 12/20-3(120V))
-Tweede hoofd accuset. (Alleen voor 12/25-
3(230V) en 12/20-3(120V))
-Zweites Hauptbatterie-Set (nur für den 12/25-
3(230V) und 12/20-3(120V))
-Deuxième groupe principal de batteries (modèles
12/25-3 (230V) et 12/20-3(120V) uniquement)
-Seconda batteria principale (applicabile solo a
12/25-3(230V) e 12/20-3(120V)).
-Segundo juego de batería principal (sólo
aplicable en el modelo 12/25-3 (230V) y 12/20-
3(120V))
-Extra förbrukar batteri bank. (Endast
tillgänglig på modeller 12/25-3(230V) och
12/20-3
(
120V
)
)
-Slave charger output. (e.g. starter battery)
-“Slave” lader uitgang. (Bijv. startaccu)
-“Slave”-Ladeausgang (z.B. Starterbatterie)
-Sortie chargeur auxiliaire (batterie de
démarrage, par ex.)
-Uscita caricabatterie slave (ad esempio,
batteria di un motorino d’avviamento
-Salida del cargador “esclava” (por ej, batería
de arranque)
- Slav utgång (3 Amp). (Tex. Start batteri)
-Optional CC remote panel
-Optioneel CC bedieningspaneel
-Optionale CC-Fernbedienung
-Tableau de télécommande CC
optionnel
-Pannello remoto CC opzionale
-Panel remoto opcional de CC
-
Extra kontroll
p
anel CC
-Battery temperature
sensor.
-Accu temperatuursensor.
-Batterietemperatur-Sensor
-Sonde de température
batterie
-Sensore di temperatura
batteria
-Sensor de temperatura de
la batería
-Batteri temperatur
sensor.

DIMENSIONS
Remove the front cover to change the DIP-switch settings (see text) Verwijder de voorzijde om de DIP switch in te stellen (zie tekst) Vorseite entfernen, um die DIP-Schalter-Einstellungen zu ändern (siehe Text) Retirer la face arrière pour régler les cavaliers (voir texte) Per cambiare le impostazioni DIP togliere il rivestimento posteriore (vedere testo) Quite el panel posterior para cambiar los ajustes DIP (véase el texto)
QRS232 communication port
(
For extended functions
)
Slave out
p
utMain out
p
u
t
(
s
)
153
Detail A : Mounting
holes
8
5
DIP switches
82
91
31,5
215
5
6
6
203
228

SPECIFICATIONS IVO COMPACT
Model IVO Compact 12/25-3 (230V) 24/10-2 (230V) 12/20-3 (120V)
Article no. 43012500 43021000 43212500
DC
Charge voltage absorption (25°C) 14.25VDC 28.50VDC 14.25VDC
Charge voltage float (Wet; 25°C) 13.25VDC 26.50VDC 13.25VDC
Charge voltage float (Gel; 25°C) 13.80VDC 27.60VDC 13.80VDC
Total charge current 25A 10A 20A
DC consumption with connected battery <10mA <5mA <10mA
Number of main outlets 2 1 2
Number of slave outlets (3A) 1 1 1
Charge characteristics IUoUo / 3 stage / automatic / DIN 41772
Max. absorption time, reduced output 6 hours (adjustable) 6 hours (adjustable) 6 hours (adjustable)
Temperature compensation 30mV/°C 60mV/°C 30mV/°C
Voltage compensation Auto sense Auto sense Auto sense
Recommended DC fuse (Main) 30A-T 20A-T 25A-T
Recommended DC fuse (Slave) 5A-T 5A-T 5A-T
Wire size < 1.5m 6 mm²/AWG9 4mm²/AWG11 6 mm²/AWG9
Wire size > 1.5m 10mm²/AWG7 6mm²/AWG9 10mm²/AWG7
Recommended battery capacity 50~450Ah 50~300Ah 50~450Ah
AC
Nominal Input voltage 180~250VAC 180~250VAC 90~140VAC
Allowed input voltage range 90~250VAC 90~250VAC 90~250VAC
Frequency 50/60Hz 50/60Hz 50/60Hz
Full load consumption (230VAC) 419VA (@230VAC) 336VA (@230VAC) 334VA (@120VAC)
AC cable 3x0.75 mm² 3x0.75 mm² 3x0.75 mm²
Power factor / cos phi 0.99 0.99 0.99
General
Specified operation temperature 0…+60 °C, derating above +40°C, 5% per °C
Allowed operating temperature -20…+60 °C (may not meet all specified tolerances)
None operating temperature -25°…+85 °C (storage temperature)
Operating humidity 95% max., non-condensing
Efficiency 90% (at nominal input voltage)
Cooling Variofan ‘low noise’
Protections
Short circuiting Yes
Over heating Limited power by temperature sense circuit
Protection degree IP21
Options
Communication Quasi RS232, modular RJ12 connection, to alter set points and to change
characteristics (optional interface required) or to connect a temperature
sensor and/or remote panel.
Suitable as power supply without battery Yes, in the Forced to float mode.
Mechanical
Connections input/output Screw terminals, maximum wire size 16mm² / AWG 5
Dimensions (HxWxD) 228 x 153 x 82 mm; 8.9 x 6.1 x 3.2 inch
Mounting holes Diameter 5mm
Weight 2.4 kg / 3.9 lbs
Cabinet Anodized aluminium, strapton ABS blend, blue RAL 5021
Directives: - Generic emission and disturbances standard: EN 55014-1:1993
- Generic harmonic current emissions: EN61000-3-3:1995
- Generic & safety accreditations immunity standard: EN55014-2: 1997
- Electrostatic discharge : EN61000-4-2:1995
- Electrical fast transients: EN61000-4-4:1995
- Surge transient: EN61000-4-5:1995
- Conducted radio frequency disturbances: EN61000-4-6:1996
- Voltage dips: EN61000-4-11:1994
Set points software Default setting Set points software Default setting
Max. bulk/abs time 360min. Gel voltage setting 550mV
Return amps 2/16 of I-max Diode compensation setting 600mV
Abs voltage 14.25/28.50VDC DC alarm voltage 12.50/25.00VDC
Float voltage 13.25/26.50VDC DC alarm delay 30s
Forced to float 13.25/26.50VDC

CE DECLARATION OF CONFIRMITY
Manufacturer: Mastervolt B.V.
Snijdersbergweg 93
1105 AN Amsterdam
The Netherlands
Herewith declares that:
Product: IVO Compact 12/25-3 (230V)
IVO Compact 24/10-2 (230V)
IVO Compact 12/20-3 (120V)
Is in conformity with the following provisions of the EC:
EMC directive EMC 89/336/EEG and amendments 92/31/EEC and 93/68/EEC.
The following harmonized standards have been applied:
Generic emission standard: EN 50081-1:1992
Generic Immunity standard: EN 50082-1:1997
Safety directive 73/23/EEC and amendment 93/68/EEC, with the following standard:
Low voltage standard: EN 60950: 2000
Amsterdam,
R.J. ter Heide,
Managing Director MASTERVOLT

Snijdersbergweg 93, 1105 AN Amsterdam, The Netherlands
Tel : + 31-20-3422100
Fax : + 31-20-6971006
Email : [e-mail]
