MC Crypt Club-Mixer DJ-700 U User manual

Mc Crypt
Club-Mixer DJ-700 U
Mc Crypt
Club Mixer DJ-700 U
Mc Crypt
Table de mixage club DJ-700 U
Mc Crypt
Club-Mixer DJ-700 U
Best.-Nr. / Item-No. /
N° de commande / Bestnr. 30 44 58
Bedienungsanleitung Version 10/09
Operating instructions Version 10/09
Notice d’emploi Version 10/09
Gebruiksaanwijzing Version 10/09

쮕Impressum
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung
vorbehalten.
© Copyright 2009 by Conrad Electronic SE.
Legal notice
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in
electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment
reserved.
© Copyright 2009 by Conrad Electronic SE.
Information légales
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm,
saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le
réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications
techniques et de l'équipement.
© Copyright 2009 by Conrad Electronic SE.
Colofon
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microver-
filming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de
uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden.
© Copyright 2009 by Conrad Electronic SE. 01_1009_03/HK

2
쮕Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen
auf Seite 4.
These Operating Instructions are part of the product. They contain important information on commissioning
and installation. Please follow them, including when passing this product on to third parties.
Please keep the Operating Instructions for future reference!
The contents page on page 22 lists the contents of these instructions together with the relevant page number.
Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise
en service et la manipulation de l’appareil. Tenir compte de ces remarques, même en cas de transfert du
produit à un tiers.
Conserver le présent mode d'emploi afin de pouvoir le consulter à tout moment.
La table des matières se trouve à la page 40.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebrui-
kname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op
pagina 58.

3

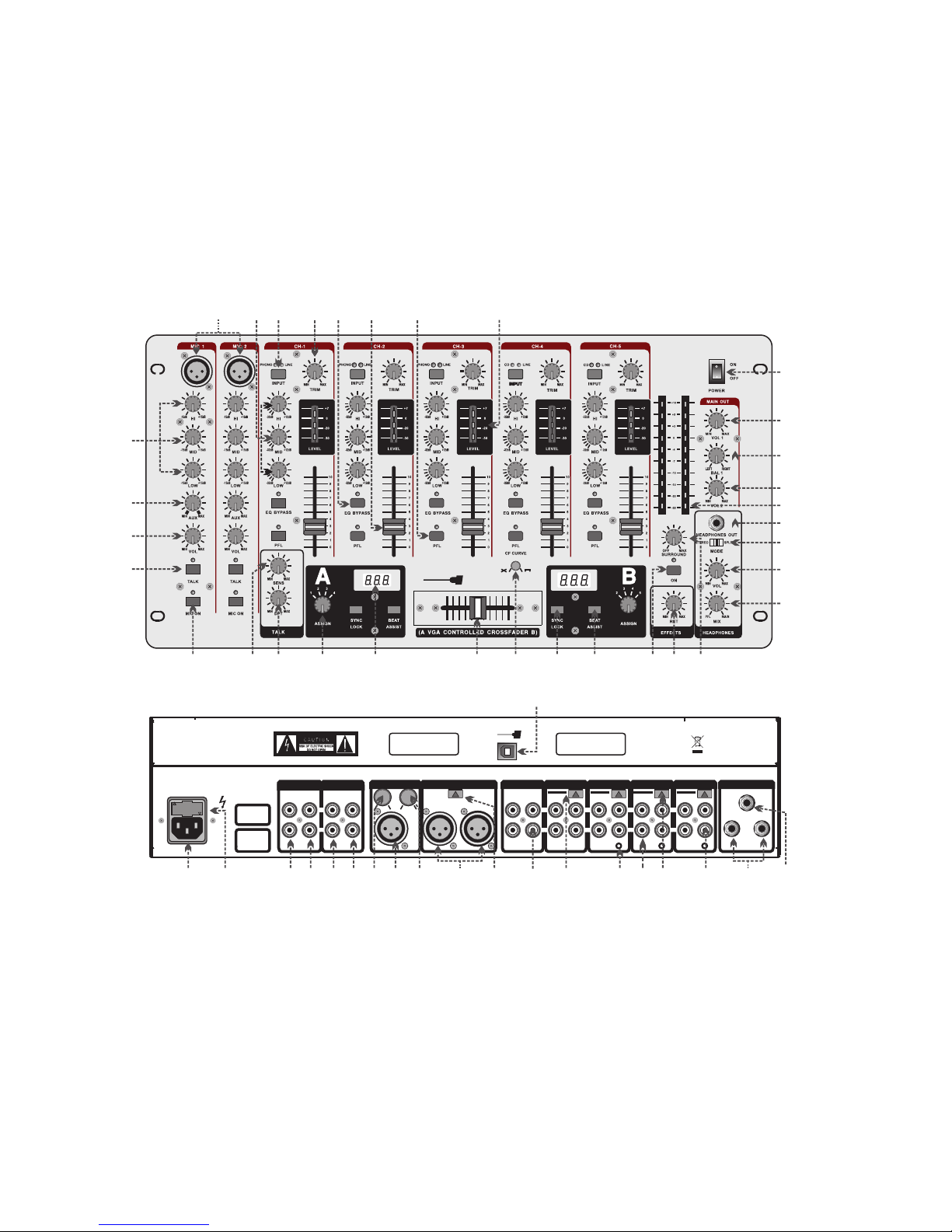

CAUTION
REPLACE FUSE WITH SAME
TYPE FUSE AND TATING.
ATTENTION
UTILISER UN FUSIBLE DE
RECHANGE DE MEME
TYPE ET CALIBRE
USB
LINE?
?
PHONO
LINE?
?
PHONO
LINE?
?
PHONO
CD?
?
USB
CD LINE CD LINE PHONO
INPUT 2 INPUT 1INPUT 1
INPUT 3INPUT 3
INPUT 4
INPUT 5
LINE PHONO
GND
LINE
L
R
L
R
L
R
GND
LINE PHONO
L
R
GND
MIC AUX
RETURN L
()MONO()MONO RETURN RRETURN R
SEND
()MONO()MONO
RETURN
TO MAIN
EFFECTS OUTPUT
SEND
FROM PFL
0MAX
MONO
LR
MAIN 1
X/O
LEVEL
SUBWOOFER
TAPE MAIN 2
20 200
L
R
MAIN INPUT
CAUTION
TO REDUCE THE RISK OFTO REDUCE THE RISK OF
FIRE OR ELECTRIC SHOCKFIRE OR ELECTRIC SHOCK
DO NOT EXPOSE THISDO NOT EXPOSE THIS
EQUIPMENT TOEQUIPMENT TO
RAIN OR MOISTURE.RAIN OR MOISTURE.
CAUTION
TO REDUCE THE RISK OFTO REDUCE THE RISK OF
ELECTRIC SHOCK DO NOTELECTRIC SHOCK DO NOT
REMOVE COVER.NOREMOVE COVER.NO
USER-SERVICEABLE PARTSUSER-SERVICEABLE PARTS
INSIDE:REFER SERVICINGINSIDE:REFER SERVICING
TO QUALIFIED PERSONNEL.TO QUALIFIED PERSONNEL.
(49)
(47)(48) (46)(45) (42) (37) (34)
(34) (35)(36)(51)
(52)
(44) (43) (41)(40) (39)
(50) (38)
USB
(7)
(8) (6) (30) (31) (28) (29) (32) (33) (25)(27)(26)
(20)
(16)
(18)
(17)
(19)
(21)
(22)
(24)
(23)
(1) (11)(9) (10)(12) (14) (15) (13)
(2)
(3)
(4)
(5)

4
Inhaltsverzeichnis
Seite
Einführung...............................................................................................................................................................5
Bestimmungsgemäße Verwendung........................................................................................................................6
Produktbeschreibung..............................................................................................................................................6
Symbolerklärung.....................................................................................................................................................6
Sicherheitshinweise ................................................................................................................................................7
Anschluss- und Bedienelemente ............................................................................................................................8
Aufstellung ............................................................................................................................................................14
Anschluss..............................................................................................................................................................14
a) Anschluss der Eingänge.............................................................................................................................15
b) Anschluss der Ausgänge............................................................................................................................16
c) Anschluss der Plattenspielermasse............................................................................................................17
d) Anschluss der Spannungsversorgung........................................................................................................17
Inbetriebnahme.....................................................................................................................................................17
Handhabung .........................................................................................................................................................18
Wartung ................................................................................................................................................................18
Sicherungswechsel...............................................................................................................................................19
Behebung von Störungen .....................................................................................................................................20
Entsorgung............................................................................................................................................................21
Technische Daten.................................................................................................................................................21

5
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungs-
anleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten
Bei technischen Fragen wenden Sie sich bitte an:
쮕쮓
Tel. [phone] www.conrad.at
Fax [phone]
E-Mail: Bitte verwenden Sie für Ihre Anfrage
unser Formular im Internet. www.conrad.de
unter der Rubrik: Kontakt
Mo. - Fr. 8.00 bis 18.00 Uhr
쮔
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Fr. 8.00 bis 12.00 Uhr,
13.00 bis 17.00 Uhr

6
Bestimmungsgemäße Verwendung
Bei dem McCrypt Club-Mixer DJ-700 U handelt es sich um ein Audio-Mischpult für den Einsatz im Heimbereich
und im semiprofessionellen Bereich. Mit diesem Gerät lassen sich niederpegelige Audiosignale verschiedener
Musikquellen mischen. Das Gerät wird dabei zwischen die zu mischenden Audiosignalquellen und einem Audio-
verstärker geschaltet.
Dieses Produkt ist nur für den Anschluss an 230~/50/60Hz Wechselspannung zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit,
z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist
dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!
Produktbeschreibung
• 7 Kanäle
• USB-Anschluss
• MAIN 1-, MAIN 2- und SUBWOOFER-Ausgang
• TAPE-Ausgang
• EFFECTS Ein- und Ausgang
• 3-Band-Klangregelung für jeden Kanal
• Mikrofonkanal mit Talkover-Schaltung
• Kopfhöreranschluss zum Vorhören
• LED-Aussteuerungsanzeigen
• Zuweisbarer Crossfader (VCA CONTROLLED) mit einstellbarer Crossfader-Curve
• AUTO-Beatcounter
• SURROUND-Funktion
Symbolerklärung
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
ᏘDas Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit
besteht, z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu war-
tenden Teile. Öffnen Sie das Gerät deshalb nie.
Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung
gegeben werden.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.

7
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Achtung, bei Überlastung wird/kann das Produkt beschädigt werden. Es erlischt in diesem
Fall die Gewährleistung/Garantie.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeach-
ten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen
Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Pro-
duktes nicht gestattet.
• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteck-
dose (230~/50/60Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Alle Personen, die dieses Mischpult bedienen, installieren, aufstellen, in Betrieb nehmen oder warten, müssen
entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.
• Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die
zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie
danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit
beschädigter Netzleitung.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang
mit elektrischen Geräten bestehen, nicht einschätzen.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Pflanzen, auf das Gerät oder in sei-
ne unmittelbare Nähe. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit
beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen
Schlages. Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat
abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät
ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie
hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nur im gemäßigten Klima, nicht im tropischen Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann
das Gehör geschädigt werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an den Mixer
angeschlossen werden.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht
im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Aus-
kunft oder einem anderen Fachmann in Verbindung.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.

8
Anschluss- und Bedienelemente
Siehe Ausklappseite
(1) Anschluss MIC
An diesem Eingang kann das DJ-Mikrofon angeschlossen werden. Der Mikrofon-Eingang ist mit einer Kombi-
buchse ausgestattet, es kann ein 6,3mm Klinkenstecker (unsymmetrisch) oder ein XLR-Stecker (symmetrisch)
eingesteckt werden.
(2) MIC Klangregelung
Mit diesen Klangreglern verändern Sie die Klangcharakteristik des MIC Kanals.
• HI = Höhenklangregler
• MID = Mittenklangregler
• LOW = Tiefenklangregler
• Linker Regleranschlag bedeutet maximale Absenkung.
• Rechter Regleranschlag bedeutet maximale Anhebung.
• Mittelstellung bedeutet keine Beeinflussung des Signals durch den Regler (Neutralstellung).
(3) AUX Regler
Der AUX Regler dient zum Mischen eines separaten MIC-Ausgangssignals (mono) an der MIC AUX SEND Buchse
(38). Das Signal für den AUX Regler wird vor den einzelnen MIC VOL Reglern (4) abgenommen (pre-fader). Eine
Veränderung am MIC VOL Kanalregler (4) beeinflusst das MIC AUX SEND Ausgangssignal nicht.
(4) Regler MIC VOL
Über den Regler wird die Lautstärke des Mikrofons zum Gesamtsignal (Masterausgang) eingestellt. Der MIC VOL
Regler sollte immer auf Stellung „MIN“ gebracht werden, wenn der Eingang nicht benutzt wird.
(5) Schalter TALKOVER
Bei gedrücktem Schalter ist die TALKOVER Funktion aktiviert. Die TALKOVER LED leuchtet. Alle Kanäle außer
dem Mikrofonkanal werden in der Lautstärke abgesenkt, wenn in das Mikrofon gesprochen wird. DJ-Durchsagen
werden hier zum Musiksignal hervorgehoben.
(6) Regler TALK SENS
Regler zur Beeinflussung der Empfindlichkeit der TALKOVER Funktion.
(7) Regler DPT
Mit diesem Regler wird die max. Absenkung der Lautstärke der anderen Kanäle eingestellt.
(8) MIC ON Schalter
Schalter zum Zu- bzw. Abschalten des MIC Kanals. Ist der Kanal zugeschaltet, leuchtet die MIC ON LED.
(9) Eingangswahlschalter LINE/PHONO bzw. LINE /CD
Mit dem Eingangswahlschalter wählen Sie zwischen den einzelnen Eingängen (Signalquellen) des Kanals. Je
nach Schalterstellung wird die zugehörige Signalquelle über diesen Mischpultkanal wiedergegeben.
Bevor ein Eingangswahlschalter geschaltet wird, minimieren Sie mit dem entsprechenden
Kanalfader die Lautstärke. Aufgrund der möglichen Lautstärkeunterschiede zwischen den
Eingangsquellen könnte es ansonsten zu einer plötzlich überhöhten Lautstärke kommen.

9
Anschluss- und Bedienelemente
(10) Regler TRIM
Mit dem TRIM Regler wird die Eingangsempfindlichkeit des Kanals eingestellt. Die unterschiedlich hohen Signale
der einzelnen Kanäle können somit vorverstärkt und zueinander angepasst werden.
Die Kanal-Aussteuerungsanzeige (5) gibt Auskunft über den Pegel des Eingangssignals.
Die Anzeige sollte den „0dB“-Wert möglichst nicht überschreiten, da es ansonsten zu Ver-
zerrungen des Musiksignals kommen kann. Stellen Sie den TRIM Regler entsprechend ein.
(11) Klangregler CH1 – CH5
Mit diesen Klangreglern verändern Sie den Klangcharakteristik des jeweiligen Kanals.
• HIGH = Höhenklangregler
• MID = Mittenklangregler
• LOW = Tiefenklangregler
• Linker Regleranschlag bedeutet maximale Absenkung
• Rechter Regleranschlag bedeutet maximale Anhebung
• Mittelstellung bedeutet keine Beeinflussung des Signals durch den Regler (Neutralstellung)
(12) Schalter EQ BYPASS
Schalter zum Aktiveren bzw. Deaktivieren der Klangregler des jeweiligen Kanals. Drücken Sie die Taste um die
Einstellung des Klangreglers zu umgehen. Die EQ BYPASS LED leuchtet.
(13) Kanal-Aussteuerungsanzeige
Anzeige zur visuellen Überwachung des jeweiligen Eingangspegels.
(14) Kanalfader
Mit dem Kanalfader stellen Sie den Pegel des jeweiligen Kanals ein.
(15) Schalter PFL
Bei gedrücktem PFL Schalter kann der Kanal über den Kopfhörer vorgehört werden. Es können die Kanäle
CH1 – CH5 gleichzeitig auf „Vorhören“ geschaltet werden. Die PFL LED leuchtet, wenn die Funktion aktiviert ist.
(16) MAIN OUT VOL1 Regler
Mit diesem Drehregler wird der Pegel am Ausgang MAIN OUTPUT 1 (40) und SUBWOOFER (42) eingestellt.
(17) MAIN OUT VOL2 Regler
Mit diesem Drehregler wird der Pegel am Ausgang MAIN OUTPUT 2 (45) eingestellt.
(18) Regler MAIN BAL1
Regler zum Einstellen der Links/Rechts Balance für den MAIN OUTPUT 1 Ausgang (40).
(19) Aussteuerungsanzeige MASTER LEVEL
Die Aussteuerungsanzeige MASTER LEVEL gibt Auskunft über den Pegel des MAIN OUTPUT 1 Ausgangssig-
nals (40). Die Anzeige sollte den „0dB“-Wert möglichst nicht überschreiten, da es ansonsten zu Verzerrungen des
Musiksignals kommen kann. Stellen Sie den MAIN OUT VOL1 Regler (16), die Kanalfader (14), die TRIM Regler
(10) und den MIC VOL Regler (4) entsprechend ein.

10
Anschluss- und Bedienelemente
(20) Schalter POWER
Mit diesem Schalter wird das Mischpult ein- bzw. ausgeschaltet. In Stellung ON ist das Mischpult eingeschaltet.
(21) Anschluss HEADPHONE OUT
Anschlussbuchse für einen Stereokopfhörer (6,3mm Klinkenstecker).
(22) Schalter MODE STEREO/SPLIT
SPLIT:
Befindet sich der Schalter in Stellung SPLIT, wird an der linken Kopfhörermuschel das PFL Signal und an der
rechten Kopfhörermuschel das Gesamtsignal wiedergegeben.
STEREO:
Befindet sich der Schalter in Stellung STEREO, wird an den beiden Kopfhörermuscheln das PFL Signal und das
Gesamtsignal wiedergegeben. Drehen Sie den MIX Regler (23), um das Verhältnis des PFL Signals und des
Gesamtsignals am Kopfhörer einzustellen.
(23) Regler MIX
Regler zum Einstellen der Signalverhältnisse PFL und MAIN 1 Outputsignal (Gesamtsignal) am Kopfhörerausgang.
Befindet sich der Regler am linken Regleranschlag werden nur die vorgewählten PFL Kanäle wiedergegeben.
Befindet sich der Regler am rechten Regleranschlag wird nur das Gesamtsignal am Kopfhörer wiedergegeben.
Befindet sich der Schalter MODE STERO/SPLIT (22) in Stellung SPLIT, hat der Regler MIX
keine Funktion.
(24) Regler VOL
Mit dem Regler VOL wird die Lautstärke des Kopfhörers eingestellt.
Drehen Sie den Regler VOL auf Stellung „MIN“, bevor Sie den Kopfhörer ein- oder ausstecken,
aufsetzen oder das Mischpult ein- oder ausschalten. Es besteht die Gefahr einer Gehörschä-
digung durch eine überhöhte Lautstärke am Kopfhörerausgang.
(25) Schalter SURROUND ON
Drücken Sie den SURROUND ON Schalter, um die 3D SURROUND Funktion zu aktivieren. Bei aktivierter SUR-
ROUND Funktion leuchtet die SURROUND LED. Das Ausgangssignal (MAIN OUTPUT 1 und MAIN OUTPUT2)
wirkt durch die Verbreiterung des Stereosignals lebendiger und frischer.
(26) Regler SURROUND
Mit diesem Regler wird die Intensität des SURROUND Effekts eingestellt.
(27) Regler EFFECTS RET
Mit dem Regler wird die Eingangslautstärke des RETURN TO MAIN Signals (48) eingestellt. Das Signal wird
unmittelbar vor den MASTER Reglern eingeschliffen.
(28) Crossfader
Regler zur Überblendung zwischen den mit den Schaltern CROSSFADER ASSIGN A und B (30) ausgewählten
Kanälen

11
Anschluss- und Bedienelemente
Der eine Kanal wird bei Betätigung des Schiebereglers ausgeblendet (wird leiser), gleichzeitig wird der andere
Kanal eingeblendet (wird lauter). In Mittelstellung des CROSSFADERS werden beide Kanäle zu gleichen Teilen
wiedergegeben.
(29) CF CURVE Regler
Mit dem CF CURVE Regler wird die Regelcharakteristik des CROSSFADERS (28) verändert. Drehen Sie den
Regler nach rechts. Erst am Ende des Regelbereichs (logarithmisch) werden die beiden Kanäle ein- bzw. ausge-
blendet. Drehen Sie den Regler nach links. Die beiden Kanäle werden kontinuierlich (linear) über den gesamten
Regelweg ein- bzw. ausgeblendet.
(30) Schalter CROSSFADER ASSIGN A und B
Wählen Sie mit dem Drehschalter CROSSFADER ASSIGN A und B die beiden Kanäle aus, die über den Cross-
fader (28) geregelt werden.
Wählen Sie nicht zwei gleiche Kanäle mit den beiden Schaltern aus. Die Crossfader Funktion kann
hier nicht verwendet werden.
(31) BEAT ASSIST Display
Automatische Anzeige der BEATS PRO MINUTE (BPM), für die mit dem CROSSFADER ASSIGN Schalter (30)
ausgewählten Kanäle. Das Ergebnis wird in der jeweiligen Anzeige wiedergegeben.
Ist keine korrekte Berechnung des BPM möglich, wird im Display der Wert 160 BPM wiedergege-
ben. Es wird automatisch eine neue Berechnung des BPM gestartet. Ist das Eingangssignal zu
schwach, kann keine automatische oder manuelle Berechnung des BPM erfolgen. Im Display
erscheinen zwei Querstriche.
(32) SYNC LOCK Taster
Das Mischpult ermittelt automatisch die BPM für das laufende Musikstück. Bei Musikstücken mit mehreren stark
wechselnden BPM werden im BEAT ASSIST Display (31) mehrere, stark wechselnde Werte angezeigt. Dies führt
für den Anwender für unnötige Irritation. Hat der BPM Counter einen realistischen Wert ermittelt, drücken Sie bit-
te die Taste SYNC LOCK. Der Bereich möglicher BPM wird eingeschränkt. Die Taste leuchtet bei aktivierter
SYNC LOCK Funktion. Drücken Sie die Taste noch einmal, um die Funktion zu deaktivieren.
(33) BEAT ASSIST Taster
Das Mischpult ermittelt automatisch die BPM für das laufende Musikstück. Die Taste blinkt bei jeder neuer
Berechnung. Bei Musikstücken mit mehreren stark wechselnden BPM werden im BEAT ASSIST Display (31)
mehrere, stark wechselnde Werte angezeigt. Die BPM kann hier auch manuell ermittelt werden. Drücken Sie
dazu die BEAT ASSIST Taste mindestens 3x hintereinander im Takt der Musik. Der ermittelte Wert wird im Dis-
play wiedergegeben. Die SYNC LOCK Funktion wird aktiviert.
Die BEAT ASSIST Taste ist nur bei einem laufenden, ausreichend lauten Musikstück aktiv.
(34) Anschluss LINE bzw. CD
Anschluss für Geräte mit LINE/CD-Pegel

12
Anschluss- und Bedienelemente
(35) Anschluss PHONO/LINE
Anschluss für Plattenspieler oder für Geräte mit LINE/CD-Pegel
Dieser Anschluss kann für Geräte mit PHONO- oder LINE-Pegel verwendet werden. Beachten
Sie dazu unbedingt die Schaltstellung des PHONO/LINE Schalters (36), um eine Fehlan-
passung zu vermeiden.
(36) Schalter PHONO/LINE
Mit diesem Schalter wird die Eingangsempfindlichkeit des PHONO/LINE Eingangs (35) ausgewählt. Wird am Ein-
gang PHONO/LINE (35) ein Plattenspieler angeschlossen, so muss sich der jeweilige PHONO/LINE Schalter in
Stellung „PHONO“ befinden (Schalter ist nicht gedrückt). Wird am PHONO/LINE Eingang ein Gerät mit LINE/CD
Pegel angeschlossen, so muss sich der jeweilige PHONO/LINE Schalter in Stellung LINE befinden (Schalter ist
gedrückt).
Stellen Sie den Schalter nur in die Stellung PHONO, wenn auch ein Plattenspieler ange-
schlossen ist. Für alle anderen Geräte muss die Stellung LINE gewählt werden.
Das Eingangssignal wird bei falscher Schalterstellung verzerrt wiedergegeben. Es besteht die
Gefahr, dass der angeschlossene Verstärker bzw. Lautsprecher beschädigt wird. Betätigen
Sie den Schalter nur, wenn das Mischpult nicht eingeschaltet ist. Sollte kein Gerät an den
Buchsen angeschlossen sein, so stellen Sie den Schalter auf LINE.
(37) Anschluss GND
Zur Vermeidung von Brummstörungen kann über diese Schraubklemme eine Masseverbindung zwischen dem
Mischpult und den Masseleitungen der Plattenspieler (meist schwarzes Kabel mit Klemmschuh) hergestellt werden.
(38) Anschluss MIC AUX SEND
An der Buchse MIC AUX Send liegt das eingestellte MIC Signal des AUX Reglers (3) an.
(39) Anschluss MIC AUX RETURN
Die MIC AUX RETURN Buchsen (L + R) können als Eingang für ein bearbeitetes Stereo-Effektsignal verwendet
werden. Die Buchsen MIC AUX RETURN L und MIC AUX RETURN R können aber auch als ein zusätzlicher Ste-
reoeingang genutzt werden. Bei der Ansteuerung mit einem Monosignal, belegen Sie die Buchse MIC AUX
RETURN L (MONO).
Die Eingangsempfindlichkeit des Kanals kann nicht am Mischpult eingestellt werden. Die Signalstärke muss am
angeschlossenen Effektgerät erfolgen. Beide Return Signale werden über die MAIN OUT 1- bzw. MAIN OUT 2
Regler (16/17) an den Ausgängen MAIN OUTPUT 1 + 2 bzw. SUBWOOFER OUTPUT geregelt.
(40) Anschluss MAIN OUTPUT 1 (balanced)
XLR-Anschluss für den nachgeschalteten Verstärker. Der Ausgangspegel wird über den Regler MAIN OUT 1 (16)
eingestellt.
(41) Schalter MAIN OUTPUT 1 MONO
Ist der MONO Schalter gedrückt, erfolgt die Wiedergabe des Ausgangssignals am MAIN OUTPUT 1 Anschluss
(40) in mono. Der Balance Regler BAL 1 (18) hat in dieser Stellung keine Funktion.

13
Anschluss- und Bedienelemente
(42) Anschluss SUBWOOFER
XLR-Anschluss für den nachgeschalteten Subwoofer-Verstärker. Der Ausgangspegel wird über den Regler MAIN
OUT 1 (16) und SUBWOOFER LEVEL (43) eingestellt.
(43) Regler SUBWOOFER LEVEL
Der Regler dient zur Voreinstellung des Ausgangspegels für den SUBWOOFER Anschluss (42).
(44) Regler SUBWOOFER X/O
Stellen Sie die Tiefbass-Trennfrequenz (30 – 200 Hz) mit den Regler SUBWOOFER X/O ein.
(45) Anschluss MAIN OUT 2
Cinch-Anschluss für einen weiteren Verstärker. Der Ausgangspegel wird über den Regler MAIN OUT 2 (17) ein-
gestellt.
(46) Anschluss TAPE
An diesem Ausgang liegt das gemischte Audioausgangssignal (CH1 – CH5) des Mischpults an. Das REC Signal
wird jedoch nicht von den MAIN OUT Reglern (16 + 17) und vom BALANCE Regler (18) beeinflusst.
An diese Buchsen können Sie Aufnahmegeräte, wie z.B. Kassettenrecorder, MD-Player oder CD-Recorder
anschließen und das Mischpultsignal aufzeichnen.
(47) Anschluss EFFECTS SEND FROM PFL
An diesen Buchsen liegt das PFL Signal an. Das Signal kann einem externen Effektgerät zugeführt werden. Das
Kopfhörer PFL Signal und das EFFECTS SEND FROM PFL Signal sind identisch.
(48) Anschluss EFFECTS RETURN TO MAIN
Die EFFECTS RETURN TO MAIN Buchse wird hauptsächlich als Eingang für ein bearbeitetes Effektsignal ver-
wendet. Der Anschluss kann aber auch als ein zusätzlicher Stereoeingang genutzt werden. Das Signal wird über
den Regler EFFECTS RET (27) geregelt.
(49) Netzanschluss
In die Netzanschlussbuchse wird die beiliegende Netzleitung eingesteckt.
(50) Netzsicherung
Hier befindet sich die Netzsicherung. Der Sicherungswechsel wird weiter hinten in dieser Anleitung unter „Siche-
rungswechsel“ beschrieben.
(51) Schalter USB/CD
Mit dem Eingangswahlschalter wählen Sie zwischen den USB- und den CD Anschluss (Signalquelle) von Kanal
CH 4. Je nach Schalterstellung wird die zugehörige Signalquelle wiedergegeben.
Bevor ein Eingangswahlschalter umgeschaltet wird, minimieren Sie mit dem entsprechenden
Kanalfader die Lautstärke. Aufgrund der möglichen Lautstärkeunterschiede zwischen den
Eingangsquellen könnte es ansonsten zu einer plötzlich überhöhten Lautstärke kommen.
(52) Anschluss INPUT USB
Anschluss für ein Wiedergabegerät mit USB-Ausgang, das über den Kanal CH4 wiedergegeben werden kann.

14
Aufstellung
Achten Sie bei der Aufstellung auf ausreichende Belüftung.
Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. Teppiche oder Betten etc.
Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken,
Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann
zur Überhitzung führen (Brandgefahr).
Bohren Sie keine Löcher oder drehen Sie keine Schrauben zur Befestigung des Gerätes in
das Mischpult-Gehäuse, dadurch kann das Gerät beschädigt und in der Sicherheit beein-
trächtigt werden.
Beim Aufstellen des Gerätes ist auf einen sicheren Stand und auf einen stabilen Untergrund
zu achten.
Durch ein Herunterfallen des Mischpults besteht die Gefahr, dass Personen verletzt werden.
Beachten Sie beim Aufstellen des Gerätes, dass die Anschlusskabel nicht gequetscht oder
durch scharfe Kanten beschädigt werden.
Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen blei-
ben kann. Es besteht Verletzungsgefahr.
Achten Sie bei der Auswahl des Aufstellortes darauf, dass Einstrahlung von direktem, inten-
sivem Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden
müssen.
Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B.
Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum
Mischpult befinden, da diese das Mischpult beeinflussen können.
Stellen Sie das Gerät niemals ohne ausreichenden Schutz auf wertvolle oder empfindliche
Möbeloberflächen.
Das Mischpult ist für den Einbau in ein Pult und als Tisch-Gerät geeignet. Zur Befestigung bei der Pult-Montage
dienen die 4 Befestigungslöcher in der oberen Abdeckplatte.
Anschluss
Trennen Sie vor dem Anschluss das Mischpult und alle anderen Geräte, die mit dem Misch-
pult verbunden werden sollen von der Netzspannung (Netzstecker aus der Steckdose ziehen).
Benutzen Sie zum Anschluss der Ein- und Ausgänge nur hierfür geeignete abgeschirmte
Leitungen mit den zu den Anschlüssen passenden Steckverbindungen. Bei Verwendung
falscher Kabel können Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Misch-
pults führen können, dürfen an die Ein- und Ausgänge des Mischpultes nur Geräte mit pas-
senden Ein- bzw. Ausgängen der gleichen Anschlussnorm angeschlossen werden.
Beachten Sie hierzu auch die Anschlusswerte im Kapitel „Technischen Daten“.
Für alle Cinchanschlüsse gilt:
• Die weiße Cinchbuchse des Mischpults ist der Anschluss für den linken Kanal.
• Die rote Cinchbuchse des Mischpults ist der Anschluss für den rechten Kanal.

15
Anschluss
a) Anschluss der Eingänge
LINE/CD CH-1 bis CH-5 (34)
Es stehen Ihnen die LINE/CD Stereo-Cincheingänge zur Verfügung, an denen Sie Ihre Line/CD-Wiedergabe-
geräte, wie z.B. Tuner, CD-Player, MP3 Player etc. anschließen können. Diese Eingänge sind nur für den
Anschluss von Wiedergabegeräten mit Line-Pegel geeignet.
Diese Eingänge sind nicht für Plattenspieler geeignet.
PHONO/LINE CH-1 bis CH-3 (35)
Es stehen Ihnen insgesamt drei Stereo-Cincheingänge zur Verfügung, an denen Sie Ihre Plattenspieler anschließen
können. Bei diesen Eingängen handelt es sich um variable Eingänge. Sie können durch die entsprechenden
Schalter PHONO/LINE (36) über den Anschlussbuchsen entsprechend eingestellt werden. Je nach Schalterstellung
sind diese Eingänge für den Anschluss eines Plattenspielers oder eines LINE Gerätes geeignet.
Schalterstellung LINE (Schalter gedrückt) An den jeweiligen Eingang kann ein Gerät mit LINE-
Pegel angeschlossen werden, z.B. CD-Spieler, MP3-
Player, Tuner etc.
Schalterstellung PHONO (Schalter nicht gedrückt) An den jeweiligen Eingang kann ein Plattenspieler mit
Magnetsystem (dieses System wird bei fast allen DJ-
Plattenspielern benutzt) angeschlossen werden.
Stellen Sie den Schalter nur in die Stellung PHONO, wenn auch ein Plattenspieler ange-
schlossen ist. Für alle anderen Geräte muss die Stellung LINE gewählt werden.
Das Eingangssignal wird bei falscher Schalterstellung verzerrt wiedergegeben. Es besteht
die Gefahr, dass der angeschlossene Verstärker bzw. Lautsprecher beschädigt wird. Betäti-
gen Sie den Schalter nur, wenn das Mischpult nicht eingeschaltet ist. Sollte kein Gerät an
den Buchsen angeschlossen sein, so stellen Sie den Schalter auf LINE.
Anschluss EFFECTS RETURN TO MAIN (48)
Die EFFECTS RETURN TO MAIN Cinchbuchse wird hauptsächlich als Eingang für ein bearbeitetes Effektsignal
verwendet. Schließen Sie hier den Ausgang des Effektgerätes an.
Anschluss MIC (1)
An diesem Eingang können Sie Ihr Mikrofon anschließen. Der Anschluss ist für ein dynamisches Mikrofon oder
Kondensatormikrofon mit eigener Stromversorgung geeignet. Der Mikrofon-Eingang ist mit einer Kombibuchse
ausgestattet, es kann ein 6,3mm Klinkenstecker (unsymmetrisch) oder ein XLR-Stecker (symmetrisch) einge-
steckt werden.
Der Eingang ist nicht für ein Line-Wiedergabegerät oder einen Plattenspieler geeignet.

16
Anschluss
Anschluss USB (52) CH4
An diesem Eingang können Sie eine USB-Schnittstelle Ihres Computers anschließen. So können Sie den Com-
puter ebenfalls als Wiedergabegerät benutzen.
Diese Schnittstelle unterstützt keine Speichermedien wie Festplatten, Speichersticks etc. die keine
eigene Abspielfunktion (Player) besitzen.
Anschluss MIC AUX RETURN (39)
Die MIC AUX RETURN Buchsen werden hauptsächlich als Eingang für ein bearbeitetes Stereo-Effektsignal ver-
wendet. Schließen Sie hier den Ausgang des Effektgerätes an. Bei der Ansteuerung mit einem Monosignal, bele-
gen Sie die Buchse MIC AUX RETURN L (MONO).
b) Anschluss der Ausgänge
Anschluss MAIN OUT 1 (40)
Schließen Sie an diesem Ausgang einen freien Eingang Ihres Verstärkers an.
Anschluss MAIN OUT 2 (45)
An diesem Anschluss kann ein weiterer Verstärker angeschlossen werden, der einen Nebenraum beschallt oder
das Signal zur Ansteuerung von Monitorlautsprechern zur Verfügung stellt.
Anschluss SUBWOOFER (42)
An diesem Anschluss kann der Subwoofer-Verstärker angeschlossen werden.
Anschluss TAPE (46)
Wenn Sie das Ausgangssignal des Mischpults mit einem Aufnahmegerät aufzeichnen wollen, schließen Sie den
Aufnahmeeingang des Gerätes an diesem Anschluss des Mischpults an.
Anschluss EFFECT SEND FROM PFL (47)
An diesen Buchsen liegt das PFL Signal an. Das Signal kann einem externen Effektgerät zugeführt werden.
Schließen Sie hier den Eingang des Effektgerätes an.
Anschluss MIC AUX SEND (38)
An dieser Buchse liegt das AUX Signal der MIC Kanäle an. Das Signal kann einem externen Effektgerät zuge-
führt werden. Schließen Sie hier den Eingang des Effektgerätes an.
Anschluss HEADPHONE OUT (21)
Schließen Sie an diesem Kopfhörerausgang einen Kopfhörer mit 6,3mm-Klinkenstecker an.

17
Anschluss
c) Anschluss der Plattenspielermasse
Sollten Ihre Plattenspieler über eigene Masseleitungen verfügen (meist dünnes, schwarzes Kabel mit Klemm-
schuh), so schließen Sie diese an die Erdungsschraube GND (37) an. Dies dient dazu Brummstörungen zu ver-
meiden.
d) Anschluss der Spannungsversorgung
Das Mischpult und alle angeschlossenen Geräte müssen ausgeschaltet sein.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen
den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung
mit der Bedienungsanleitung sind.
• Stecken Sie den kleinen Anschluss-Stecker der beiliegenden Netzleitung in den Netzanschluss (49).
• Verbinden Sie den Netzstecker der Netzleitung mit einer Netzsteckdose.
Inbetriebnahme
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf
Richtigkeit.
Ein Nichtbeachten der nachfolgend beschriebenen Reihenfolge beim Ein- und Ausschalten
des Mischpults könnten die Lautsprecher oder den Verstärker beschädigen.
• Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit.
• Schieben bzw. drehen Sie die Kanalfader, die MIC VOL-, den Kopfhörer-, die TRIM-, die AUX-, den EFFECTS
RET-, den MAIN OUT VOL1- und den MAIN OUT VOL2 Regler des Mischpultes auf Stellung Minimum.
• Schalten Sie die Signalquellen, wie Plattenspieler, CD-Player, Kassettendeck, etc. ein.
• Drehen Sie die Lautstärkeregler des angeschlossenen Verstärkers ganz zurück.
• Schalten Sie das Mischpult mit dem POWER Schalter ein.
• Schalten Sie den Verstärker ein.
• Wählen Sie am Verstärker den Eingang, an dem das Mischpult angeschlossen ist (z.B. AUX).
• Benutzen Sie ein Musikstück aus Ihrem normalen Programm, stellen Sie einen üblichen Pegel an Ihrer Sig-
nalquelle ein. Achten Sie darauf, dass kein Gerät der Anlage übersteuert wird.
• Drehen Sie die Lautstärkeregler des angeschlossenen Verstärkers auf ca. 50% - 75% auf.
• Wählen Sie mit dem Eingangskanalschalter die wiederzugebenen Kanäle aus.
• Stellen Sie am Mischpult die Eingangspegel über die TRIM Regler und den Kanalfader ein.
• Mit dem MAIN OUT VOL1 Regler und dem MAIN OUT VOL2 Regler können Sie den Ausgangspegel an den
Verstärkerausgängen des Mischpultes bestimmen.
• Achten Sie darauf, dass die angeschlossenen Lautsprecher und der/die Verstärker nicht überlastet werden.
Die Wiedergabe darf keinesfalls verzerrt sein. Passen Sie dazu eventuell das Ausgangssignal mit dem MAIN
OUT VOL1 Regler und den MAIN OUT VOL2 Regler an.

18
Inbetriebnahme
Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke am Verstärker
gewählt wurde und das Mischpult richtig eingestellt wurde, so ist das Mischpult sofort auszu-
schalten und der Anschluss zu überprüfen.
• Sie können nun die einzelnen Funktionen des Mischpults ausprobieren.
• Zum Ausschalten des Mischpults drehen Sie zuerst die Lautstärke am Verstärker auf Minimum zurück.
• Schalten Sie den/die Verstärker aus.
• Schieben bzw. drehen Sie die Fader, den MAIN OUT VOL1 Regler, den MAIN OUT VOL2 Regler und den
Kopfhörerregler am Mischpult auf Minimum.
• Schalten Sie dann das Mischpult mit dem POWER Schalter und danach die Signalquellen (Plattenspieler, CD
Spieler, etc.) aus.
Handhabung
• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten
Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umstän-
den das Gerät zerstören.
Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorge-
sehenen Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann
das Gehör geschädigt werden.
Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Mischpults z.B. auf Beschädigung der Netzleitung und
des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen
und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen
• das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen

19
Wartung
Bevor Sie das Mischpult reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:
ᏘBeim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile
freigelegt werden.
Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen
getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs-
quellen getrennt wurde.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen
Gefahren bzw. einschlägigen Vorschriften vertraut ist.
Reinigung
Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie
auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses
beschädigt werden könnte.
Sicherungswechsel
Wenn ein Sicherungswechsel erforderlich ist, muss darauf geachtet werden, dass nur Sicherungen vom angege-
benen Typ und Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden.
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
• Nach erfolgter Netztrennung (Netzstecker ziehen!) ziehen Sie den Kaltgerätestecker aus dem Netzanschluss
(49) am Gerät. Hebeln Sie den Sicherungshalter (50) mit der defekten Sicherung heraus.
• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs.
• Setzen Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig ein.
• Erst danach die Netzleitung wieder mit dem Gerät verbinden und in eine Netzsteckdose einstecken.
