DJ-Mixer
SA-101 U
DJ-Mixer
SA-101 U
Table de mixage disco
SA-101 U
DJ-mixer
SA-101 U
Best.-Nr. 30 44 65
Bedienungsanleitung Version 08/09
Instruction manual Version 08/09
Notice d´emploi Version 08/09
Gebruiksaanwijzing Versie 08/09 
01_0809_01

2
Inhaltsverzeichnis
Seite
Einführung............................................................................................................................................................... 3
Bestimmungsgemäße Verwendung ...................................................................................................................... 4
Produktbeschreibung ............................................................................................................................................. 4
Symbolerklärung..................................................................................................................................................... 4
Sicherheitshinweise................................................................................................................................................ 5
Anschluss- und Bedienelemente ........................................................................................................................... 6
Aufstellung ............................................................................................................................................................ 10
Anschluss .............................................................................................................................................................. 11
a) Anschluss der Eingänge .......................................................................................................................... 11
b) Anschluss der Ausgänge ......................................................................................................................... 12
c) Anschluss der Plattenspielermasse......................................................................................................... 12
d) Anschluss der Spannungsversorgung .................................................................................................... 13
Inbetriebnahme..................................................................................................................................................... 14
a) Mischpult ein- und ausschalten ............................................................................................................... 14
b) Eingang auswählen.................................................................................................................................. 14
c) Aussteuerungsanzeigen........................................................................................................................... 15
d) Lautstärkeregelung................................................................................................................................... 15
e) Vorhören ................................................................................................................................................... 16
f) Überblenden/Mischen ............................................................................................................................... 17
g) DJ Mikrofon benutzen .............................................................................................................................. 17
h) Wiedergabe vom Computer..................................................................................................................... 17
Handhabung ......................................................................................................................................................... 18
Wartung ............................................................................................................................................................... 19
Behebung von Störungen .................................................................................................................................... 20
Entsorgung............................................................................................................................................................ 21
Technische Daten................................................................................................................................................. 21

3
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan-
leitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Tel. [phone]
Fax [phone]
Mo. – Fr. 8.00 bis 18.00 Uhr
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet www.conrad.de unter der
Rubrik Kontakt
www.conrad.at bzw. www.business.conrad.at
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

4
Bestimmungsgemäße Verwendung
Bei dem DJ-Mixer SA-101 U handelt es sich um ein Audio-Mischpult für den Einsatz im Heimbereich und im
semiprofessionellen Bereich. Mit diesem Gerät lassen sich niederpegelige Audiosignale verschiedener Musik-
quellenmischen.DasGerätwirddabeizwischendiezumischendenAudiosignalquellenundeinenAudioverstärker
geschaltet.
Dieses Produkt ist nur für den Anschluss an 100-240V~50/60Hz Wechselspannung zugelassen.
EineVerwendungistnuringeschlossenenRäumen,also nicht im Freienerlaubt. Der Kontakt mit Feuchtigkeit,z.B.
im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Produktbeschreibung
• 4 Kanäle + 1 Mikrofonkanal
• USB-Anschluss und zweiter Mikrofoneingang
• 2 x MASTER-Ausgang (XLR und Cinch)
• BOOTH- und REC-Ausgang
• 3-Band-Klangregelung für jeden Kanal
• Mikrofonkanal mit Talkover-Schaltung
• Kopfhöreranschluss zum Vorhören
• LED-Aussteuerungsanzeigen
• Zuweisbarer Crossfader mit umschaltbarer Regelcharakteristik
Symbolerklärung
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
DasSymbolmit demBlitzimDreieckwirdverwendet,wennGefahrfürIhreGesundheitbesteht,
z.B.durchelektrischen Schlag. Im Gerät befinden sichkeinevomBenutzerzu wartenden Teile.
Öffnen Sie das Gerät deshalb nie.
Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung
gegeben werden.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.

5
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er-
lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie.
•Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• DasGerätistinSchutzklasse2aufgebaut.AlsSpannungsquelledarfnureineordnungsgemäßeNetzsteckdose
(100-240V~50/60Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Alle Personen, die dieses Mischpult bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen
entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.
• Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages.
• SolltedieNetzleitungBeschädigungenaufweisen,soberührenSiesienicht.SchaltenSiezuerstdiezugehörige
Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den
Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter
Netzleitung.
• DasProduktistkeinSpielzeug,esistnichtfürKindergeeignet.KinderkönnendieGefahren,dieimUmgangmit
elektrischen Geräten bestehen, nicht einschätzen.
• StellenSiekeineGefäßemitFlüssigkeiten,z.B.Gläser,Eimer,VasenoderPflanzen,aufdasGerätoderinseine
unmittelbare Nähe. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit
beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen
Schlages.Schalten Sie ineinemsolchen FalldiezugehörigeNetzsteckdose stromlos(z.B.Sicherungsautomat
abschalten)undziehen Siedanach denNetzsteckerausder Netzsteckdose.SteckenSiealle Kabel vomGerät
ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• SetzenSiedasGerät keinen hohen Temperaturen,Tropf-oderSpritzwasser,starkenVibrationen,sowiehohen
mechanischen Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• WendenSiesich aneineFachkraft,wenn Sie Zweifelüberdie Arbeitsweise, dieSicherheitoderden Anschluss
des Produktes haben.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug
werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufs-
genossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

6

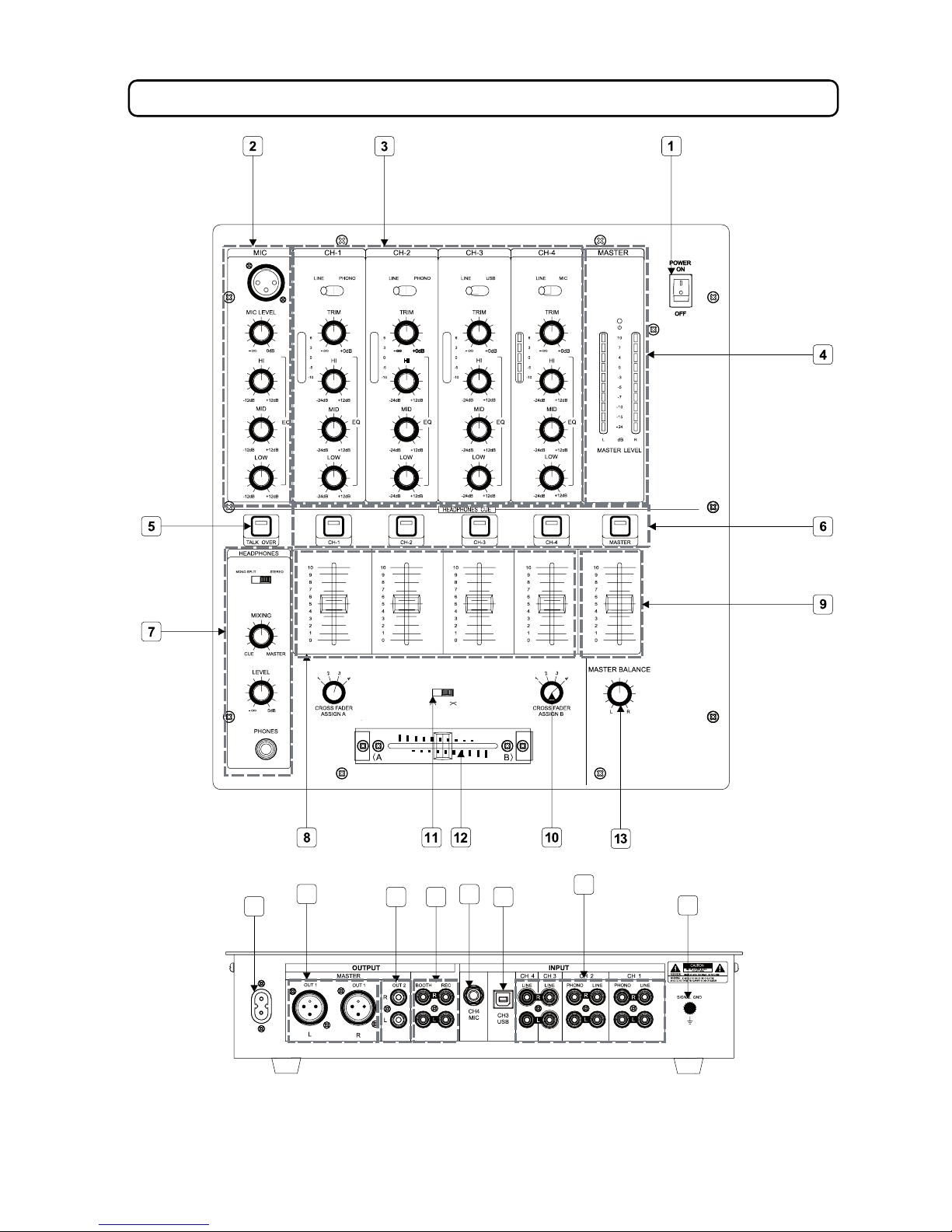

Anschluss- und Bedienelemente
AC100-240V~ 60/50Hz
20WATTS
14
15 16 17 18 19
20
21

7
Anschluss- und Bedienelemente
(1) Schalter POWER
Mit diesem Schalter wird das Mischpult ein- bzw. ausgeschaltet.
In Stellung ON ist das Mischpult eingeschaltet. Bei eingeschaltetem Gerät leuchtet die grüne Betriebsanzeige
oberhalb der Aussteuerungsanzeige MASTER LEVEL (4).
(2) Mikrofonkanal MIC
Hier wird das Hauptmikrofon angeschlossen und der Hauptmikrofonkanal geregelt.
Anschluss MIC: Anschluss für das Hauptmikrofon
Regler MIC LEVEL: Einstellung der Mikrofonlautstärke
Regler HI, MID und LOW: Einstellung der Klangcharakteristik (HI=Hochtonbereich, MID=Mitteltonbereich,
LOW=Tieftonbereich)
(3) Kanäle CH-1 bis CH-4
Hier werden die 4 Eingangskanäle geregelt.
Eingangswahlschalter LINE/PHONO bzw. LINE/USB, LINE /MIC: Auswahl der an den Anschlüssen INPUT (18, 19
und 20) angeschlossenen Geräte
Regler TRIM: Einstellung der Eingangsempfindlichkeit des jeweiligen Kanals
Regler HI, MID und LOW: Einstellung der Klangcharakteristik (HI=Hochtonbereich, MID=Mitteltonbereich,
LOW=Tieftonbereich)
Aussteuerungsanzeige: Anzeige des jeweiligen Eingangspegels
(4) Aussteuerungsanzeige MASTER LEVEL
Anzeige des Masterkanal-Ausgangspegels
(5) Schalter TALKOVER
Bei gedrücktem Schalter werden alle Kanäle außer dem Mikrofonkanal in der Lautstärke abgesenkt, um DJ-
Durchsagen zu ermöglichen.
(6) Schalter HEADPHONES CUE
Mit diesen Schaltern wird festgelegt, welche Kanäle auf den Kopfhörerkanal gelegt werden.

8
Anschluss- und Bedienelemente
(7) Kopfhörerkanal HEADPHONES
Hier wird der Kopfhörerkanal geregelt.
Schalter MONO SPLIT/STEREO: Mono-Split-Wiedergabe bzw. Stereowiedergabe
Regler MIXING: Stellung CUE gibt nur die aktivierten CUE-Kanäle wieder, Stellung MASTER gibt nur den Master-
Kanal wieder
Regler Level: Lautstärkeregelung des Kopfhörerkanals
Anschluss PHONES: Anschluss für den Kopfhörer
(8) Kanalfader
Zur Pegeleinstellung des jeweiligen Kanals
(9) MASTER Fader
Zur Pegeleinstellung des Masterkanals
(10) Schalter CROSSFADER ASSIGN
Zur Auswahl der beiden Kanäle, die über den Crossfader (12) geregelt werden
(11) Umschalter für Regelcharakteristik Crossfader
Die Regelcharakteristik des Crossfaders (12) kann hier eingestellt werden.
linke Stellung: abruptes Ein- bzw. Ausblenden des jeweiligen Kanals
rechte Stellung: sanftes Ein- bzw. Ausblenden des jeweiligen Kanals
(12) Crossfader
Regler zur Überblendung zwischen den mit den Schaltern CROSSFADER ASSIGN (10) ausgewählten Kanälen
DereineKanalwirdbeiBetätigungdesSchiebereglersausgeblendet(wirdleiser),gleichzeitigwirdderandereKanal
eingeblendet (wird lauter). In Mittelstellung des CROSSFADERS werden beide Kanäle zu gleichen Teilen
wiedergegeben.
(13) Regler MASTER BALANCE
Regler zur Beeinflussung der Lautstärkebalance zwischen linkem und rechtem Signal des Master-Kanals

9
Anschluss- und Bedienelemente
(14) Netzanschluss
Anschluss für die Netzleitung
(15) Anschluss MASTER OUT 1
XLR-Anschluss für den nachgeschalteten Verstärker
(16) Anschluss MASTER OUT 2
Cinch-Anschluss für den nachgeschalteten Verstärker
(17) Anschlüsse BOOTH und REC
BOOTH: Anschluss für einen zweiten Verstärker (z.B. in einem Nebenraum oder für Monitor-Lautsprecher)
REC: Anschluss für ein Aufzeichnungsgerät
(18) Anschluss INPUT CH4 MIC
Anschluss für ein weiteres Mikrofon, das über den Kanal CH4 wiedergegeben werden kann.
(19) Anschluss INPUT CH3 USB
Anschluss für ein Wiedergabegerät mit USB-Ausgang, das über den Kanal CH3 wiedergegeben werden kann.
(20) Anschlüsse INPUT CH-1 bis CH-4
Anschlüsse für LINE- bzw. PHONO-Geräte zur Wiedergabe über die Kanäle CH-1 bis CH-4.
LINE: Anschluss für Geräte mit LINE-Pegel
PHONO: Anschluss für Plattenspieler
(21) Anschluss SIGNAL GND
Zur Vermeidung von Brummstörungen kann über diese Schraubklemme eine Masseverbindung zwischen dem
MischpultunddenMasseleitungenderPlattenspieler(meistschwarzesKabelmitKlemmschuh)hergestelltwerden.

10
Aufstellung
Achten Sie bei der Aufstellung auf ausreichende Belüftung.
Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. Teppiche oder Betten etc.
Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken,
Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur
Überhitzung führen (Brandgefahr).
Bohren Sie keine Löcher oder drehen Sie keine Schrauben zur Befestigung des Gerätes in das
Mischpult-Gehäuse, dadurch kann das Gerät beschädigt und in der Sicherheit beeinträchtigt
werden.
BeimAufstellendesGerätesistaufeinensicherenStandundaufeinenstabilenUntergrundzu
achten.
Durch ein Herunterfallen des Mischpults besteht die Gefahr, dass Personen verletzt werden.
Beachten Sie beim Aufstellen des Gerätes, dass die Anschlusskabel nicht gequetscht oder
durch scharfe Kanten beschädigt werden.
Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben
kann. Es besteht Verletzungsgefahr.
Achten Sie bei der Auswahl des Aufstellortes darauf, dass Einstrahlung von direktem, intensi-
vemSonnenlicht,Vibrationen,Staub, Hitze,KälteundFeuchtigkeitvermieden werdenmüssen.
Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B.
Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Misch-
pult befinden, da diese das Mischpult beeinflussen können.
Stellen Sie das Gerät niemals ohne ausreichenden Schutz auf wertvolle oder empfindliche Möbel-
oberflächen.

11
Anschluss
Trennen Sie vor dem Anschluss das Mischpult und alle anderen Geräte, die mit dem Mischpult
verbunden werden sollen von der Netzspannung (Netzstecker aus der Steckdose ziehen).
Benutzen Sie zum Anschluss der Ein- und Ausgänge nur hierfür geeignete abgeschirmte
Leitungen mit den zu den Anschlüssen passenden Steckverbindungen. Bei Verwendung
falscher Kabel können Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Mischpults
führen können, dürfen an die Ein- und Ausgänge des Mischpultes nur Geräte mit passenden
Ein- bzw. Ausgängen der gleichen Anschlussnorm angeschlossen werden.
Beachten Sie hierzu auch die Anschlusswerte im Kapitel „Technischen Daten“.
Für alle Cinchanschlüsse gilt:
• Die weiße Cinchbuchse des Mischpults ist der Anschluss für den linken Kanal.
• Die rote Cinchbuchse des Mischpults ist der Anschluss für den rechten Kanal.
a) Anschluss der Eingänge
INPUT LINE CH-1 bis CH-4 (20)
Es stehen Ihnen insgesamt vier Stereo-Cincheingänge zur Verfügung, an denen Sie Ihre Line-Wiedergabegeräte,
wie z.B. Tuner, CD-Player, MP3 Player etc. anschließen können. Diese Eingänge sind nur für den Anschluss von
Wiedergabegeräten mit Line-Pegel geeignet.
Diese Eingänge sind nicht für Plattenspieler geeignet.
INPUT PHONO CH-1 und CH-2 (20)
Es stehen Ihnen insgesamt zwei Stereo-Cincheingänge zur Verfügung, an denen Sie Ihre Plattenspieler anschlie-
ßen können.
Diese Eingänge sind nicht für Line-Wiedergabegeräte, wie z.B. CD-Player, Tuner usw. geeignet.
Anschluss MIC (2) und CH4 MIC (18)
An diesen Eingang können Sie Ihre Mikrofone anschließen. Die Anschlüsse sind für dynamische Mikrofone oder
Kondensatormikrofone mit eigener Stromversorgung geeignet. MIC (2) dient zum Anschluss eines Mikrofons mit
XLR-Stecker, CH4 MIC (18) dient zum Anschluss eines Mikrofons mit Klinkenstecker.
Diese Eingänge sind nicht für Line-Wiedergabegeräte oder Plattenspieler geeignet.

12
Anschluss
Anschluss CH3 USB (19)
AndiesenEingangkönnen Sie eineUSB-SchnittstelleIhresComputersanschließen.SokönnenSiedenComputer
ebenfalls als Wiedergabegerät benutzen.
Diese Schnittstelle unterstützt keine Speichermedien wie Festplatten, Speichersticks etc. die keine
eigene Abspielfunktion (Player) besitzen.
b) Anschluss der Ausgänge
Anschluss MASTER OUT 1 (15)
Schließen Sie an diesen Ausgang einen freien XLR-Eingang Ihres Verstärkers an.
Dieser Ausgang bietet eine bessere Signalqualität und Störsicherheit wie der Anschluss MASTER
OUT 2 (16) und sollte bevorzugt werden, wenn der Verstärker beide Anschlussarten zur Verfügung
stellt.
Anschluss MASTER OUT 2 (16)
Schließen Sie an diesen Ausgang einen freien Cincheingang Ihres Verstärkers an.
Anschluss REC (17)
Wenn Sie das Ausgangssignal des Mischpults mit einem Aufnahmegerät aufzeichnen wollen, schließen Sie den
Aufnahmeeingang des Gerätes an diesen Anschluss des Mischpults an.
Anschluss BOOTH (17)
AndiesenAnschlusskanneinweitererVerstärkerangeschlossenwerden,dereinenNebenraumbeschalltoderdas
Signal zur Ansteuerung von Monitorlautsprechern zur Verfügung stellt.
Anschluss PHONES (7)
Schließen Sie an diesen Kopfhörerausgang einen Kopfhörer mit 6,3mm-Klinkenstecker an.
c) Anschluss der Plattenspielermasse
SolltenIhrePlattenspielerübereigeneMasseleitungenverfügen(meistdünnes,schwarzesKabelmitKlemmschuh),
so schließen Sie diese an die Erdungsschraube SIGNAL GND (21) an. Dies dient dazu, Brummstörungen zu
vermeiden.

13
Anschluss
d) Anschluss der Spannungsversorgung
Das Mischpult und alle angeschlossenen Geräte müssen ausgeschaltet sein.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen
den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit
der Bedienungsanleitung sind.
• Stecken Sie den kleinen Anschluss-Stecker der beiliegenden Netzleitung in den Netzanschluss (14).
• Verbinden Sie den Netzstecker der Netzleitung mit einer Netzsteckdose.
Anschlussbeispiel:
AC100-240V~ 60/50Hz
20WATTS

14
Inbetriebnahme
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf
Richtigkeit.
a) Mischpult ein- und ausschalten
Ein Nichtbeachten der nachfolgend beschriebenen Reihenfolge beim Ein- und Ausschalten
des Mischpults könnte die Lautsprecher oder den Verstärker beschädigen.
Einschalten
• Vergewissern Sie sich, dass die Kanalfader (8) und der MASTER Fader (9) auf minimale Lautstärke eingestellt
sind (Fader ganz nach unten gezogen).
• Schalten Sie zuerst die an das Mischpult angeschlossenen Wiedergabegeräte ein.
• Schalten Sie das Mischpult mit dem Schalter POWER (1) ein (Schalter in Stellung ON bringen).
• Schalten Sie den/die angeschlossenen Verstärker und das Aufnahmegerät (angeschlossen an den Anschluss
REC (17)) ein. Das Mischpult ist jetzt betriebsbereit.
Ausschalten
• Drehen Sie zum Ausschalten des Mischpults zuerst die Lautstärke am Mischpult und dann am Verstärker auf
Minimum zurück.
• Schalten Sie den Verstärker aus.
• SchaltenSiedanndasMischpultmitdemSchalterPOWER(1)unddanachdieWiedergabegeräte(Plattenspie-
ler, CD-Spieler etc.) aus.
• Sollten Sie das Mischpult für längere Zeit nicht benötigen, ziehen Sie den Netzstecker aus der Steckdose.
b) Eingang auswählen
Minimieren Sie, bevor ein Eingangswahlschalter (3) betätigt wird, mit dem entsprechenden
Kanalfader(8)dieLautstärke.AufgrundderunterschiedlichenPegelderjeweiligenWiedergabe-
quellen könnte es beim Umschalten zwischen den Eingängen ansonsten zu einer plötzlich
überhöhten Lautstärke kommen.
• Wählen Sie mit den Eingangswahlschaltern (3) den gewünschten Eingang des jeweiligen Kanals.
Beispiel:
Um den Plattenspieler zu wählen, der an den Buchsen PHONO CH 2 angeschlossen ist, bringen Sie den
Eingangswahlschalter von CH-2 in die Stellung PHONO.

15
Inbetriebnahme
c) Aussteuerungsanzeigen
Die Anzeige MASTER LEVEL (4) gibt Auskunft über den Pegel des Ausgangssignals.
Die Aussteuerungsanzeigen der Kanäle CH-1 bis CH-4 zeigen den Eingangspegel der jeweiligen Kanäle.
DerPegelindenAussteuerungsanzeigensollteden0db-Wertmöglichstnichtdauerhaftüberschreiten,
da es ansonsten zu Verzerrungen des Musiksignals kommen kann. Ein kurzes Aufblinken bzw. ein
kurzer Ausschlag über den 0db-Wert hinaus bei Signalspitzen ist jedoch unbedenklich.
d) Lautstärkeregelung
• Regeln Sie die Lautstärke am angeschlossenen Verstärker auf Minimum.
• Drehen Sie die Regler TRIM (3) auf Minimum.
• Schieben Sie die Kanalfader (8) und den MASTER Fader (9) ebenfalls auf Minimum.
• Wählen Sie mit einem der Eingangswahlschalter (3) den gewünschten Kanaleingang an.
• Starten Sie das angeschlossene Wiedergabegerät, z.B. einen CD-Spieler. Sofern an diesem Gerät eine
Lautstärkeregelung vorhanden ist, stellen Sie hier etwa 75% der maximalen Lautstärke ein.
• Schieben Sie den entsprechenden Kanalfader (8) ganz nach oben.
• Mit dem Regler TRIM (3) des aktiven Kanals können Sie den Eingangspegel anpassen. Der Signalpegel kann
an der Aussteuerungsanzeige des jeweiligen Kanals abgelesen werden. Er sollte den 0dB-Wert nicht über-
schreiten.
• Schieben Sie den MASTER Fader (9) nach oben, bis auch hier der maximale Pegel mit der Anzeige MASTER
LEVEL angezeigt wird. Auch hier sollte der 0dB-Wert nicht überschritten werden.
• Stellen Sie mit der Lautstärkeregelung am Verstärker nun die gewünschte Maximallautstärke ein. Hierbei darf
es zu keinen Verzerrungen kommen.
• Mit den Reglern HI/MID/LOW (3) des jeweiligen Kanals können Sie den Klang der Wiedergabe verändern.
• Mit dem Regler MASTER BALANCE (13) stellen Sie das Lautstärkeverhältnis zwischen linkem und rechtem
Masterkanal ein.
• Wiederholen Sie die Einstellung für alle Mischpultkanäle. Alle Kanäle sollten in etwa die gleiche Lautstärke
aufweisen, so dass beim Überblenden zwischen den Kanälen keine großen Lautstärkeunterschiede auftreten
und Sie somit das Ausgangssignal nachregeln müssen.
• StellenSienachdieserEinstellungdiegewünschteWiedergabelautstärkenurnochmitdemMASTERFader(9)
ein.
AchtenSiedarauf,dassdieangeschlossenenLautsprecherundderVerstärkernichtüberlastet
werden. Die Wiedergabe darf keinesfalls verzerrt sein.
Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke am Verstärker
gewähltunddasMischpultrichtigeingestelltwurde, so ist das Mischpult sofort auszuschalten
und der Anschluss zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte
an eine Fachkraft.

16
Inbetriebnahme
e) Vorhören
Drehen Sie den Regler LEVEL (7) an seinen linken Anschlag bevor Sie den Kopfhörer ein- oder
ausstecken, aufsetzen oder das Mischpult ein- oder ausschalten. Es besteht die Gefahr einer
Gehörschädigung durch eine überhöhte Lautstärke am Kopfhörerausgang.
• Mit dem Schalter MONO SPLIT/STEREO bestimmen Sie die Wiedergabeart über den Kopfhörerausgang.
Stellung MONO SPLIT:
Die mit den Tasten HEADPHONES CUE (6) ausgewählten Eingangskanäle werden über eine Hörmuschel des
Kopfhörers wiedergegeben, der MASTER-Ausgang wir über die andere Hörmuschel wiedergegeben.
Die Taste MASTER (6) muss hierzu aktiviert sein.
Stellung STEREO:
DiemitdenTastenHEADPHONESCUE(6)ausgewähltenEingangskanäleundderMASTER-Ausgangwerden
über beide Hörmuscheln in Stereo wiedergegeben.
Um den MASTER-Ausgang hörbar zu machen muss die Taste MASTER (6) aktiviert sein.
• Mit dem Regler MIXING bestimmen Sie, welches Signal des Mischpultes über den Kopfhörer wiedergegeben
wird.
Stellung CUE:
Es werden nur die mit den Tasten HEADPHONES CUE (6) ausgewählten Kanäle wiedergegeben.
Stellung MASTER:
Es wird nur der MASTER-Kanal wiedergegeben.
Die Taste MASTER (6) muss hierzu aktiviert sein.

17
Inbetriebnahme
f) Überblenden/Mischen
• Mit dem Crossfader (12) können Sie zwischen den Signalen zweier Kanäle überblenden/mischen.
• Wählen Sie hierzu mit den beiden Drehschaltern CROSSFADER ASSIGN (10) die gewünschten Kanäle aus.
• DereineKanalwirdbeiBetätigungdesCrossfaders(12)ausgeblendet(wirdleiser),gleichzeitigwirdderandere
Kanaleingeblendet(wirdlauter).InMittelstellungwerdenbeideFaderkanälezugleichenTeilenwiedergegeben.
• Um die Regelcharakteristik der Crossfaders zu verändern, schieben Sie den Umschalter für die Regel-
charakteristik des Crossfaders (11) in die gewünschte Stellung.
Linke Stellung:
Die Kanäle werden abrupt ein- bzw. ausgeblendet, der Reglerweg, in dem beide Kanäle gleich laut hörbar sind
ist lang.
Rechte Stellung:
Die Kanäle werden sanft ein- bzw. ausgeblendet, der Reglerweg, in dem beide Kanäle gleich laut hörbar sind
ist kurz.
g) DJ Mikrofon benutzen
• Der Lautstärkepegel und der Klang des Mikrofoneingangs MIC (2) ist analog wie zuvor unter „Lautstärke-
regelung“ beschrieben einzustellen.
• Wenn Sie eine Durchsage machen wollen, drücken Sie den TALKOVER-Schalter (5).
• Das Signal des DJ-Mikrofons wird auf den Masterausgang gegeben. Die übrigen Kanäle werden in ihrer
Lautstärke abgesenkt.
h) Wiedergabe vom Computer
• Stellen Sie den Eingangswahlschalter von CH-3 in die Stellung USB.
• Starten Sie am Computer die Wiedergabe über die entsprechende Wiedergabe-Software.
Evtl. muss am Computer zuerst der USB-Ausgang als Audioausgang konfiguriert werden (siehe
Softwaredokumentation Ihres Betriebssystems bzw. Ihrer Audiosoftware).
• Die USB-Schnittstelle wird also genauso behandelt, wie ein analoger Audioeingang.

18
Handhabung
• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten
Raumin einenwarmenRaum gebracht wurde.Das dabei entstehendeKondenswasser kann unterUmständen
das Gerät zerstören.
Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• MusiksolltenichtübereinenlängerenZeitraummitübermäßigerLautstärkegehörtwerden.Hierdurchkanndas
Gehör geschädigt werden.

19
Wartung
ÜberprüfenSieregelmäßigdietechnischeSicherheitdesMischpultsz.B.aufBeschädigungderNetzleitungunddes
Gehäuses.
Wennanzunehmenist,dasseingefahrloserBetriebnichtmehrmöglichist,soistdasGerätaußerBetriebzusetzen
und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen
• das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen
Bevor Sie das Mischpult reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile
freigelegt werden.
Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen
getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs-
quellen getrennt wurde.
EineReparaturdarfnurdurcheineFachkrafterfolgen,diemitdendamitverbundenenGefahren
bzw. einschlägigen Vorschriften vertraut ist.
Reinigung
Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.
VerwendenSieaufkeinenFallaggressiveReinigungsmitteloderchemischeLösungen,dasonstdieOberflächedes
Gehäuses beschädigt werden könnte.

20
Behebung von Störungen
Mit dem Mc Crypt DJ-Mixer haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde
und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, nachdem der Netzschalter POWER eingeschaltet wurde.
• Der Netzstecker steckt nicht richtig in der Steckdose.
• Die Netzsteckdose wird nicht mit Strom versorgt.
Das Mischpult ist eingeschaltet, aber es ist kein Ton zu hören.
• Kein Eingangssignal, überprüfen Sie die Signalquelle.
• Falscher Eingang ausgewählt, wählen Sie den korrekten Eingang aus.
• Eingangspegelfalscheingestellt,stellenSiedenPegelwieunter"Lautstärkeeinstellung"beschriebenrichtigein.
Kein Signal zu hören, obwohl die Aussteuerungsanzeige ein Signal anzeigt.
• Nachgeschaltetes Gerät (Verstärker) ist nicht eingeschaltet oder falsch eingestellt.
• Der Ausgang ist nicht oder falsch angeschlossen.
Es ist ein Brummton zu hören.
• Die Plattenspieler-Massekabel sind nicht an die Erdungsschraube SIGNAL GND (21) angeschlossen.
• EsentstehteineBrummschleifezwischendenangeschlossenenGeräten.VerbindenSiedieSignalmassedurch
spezielle masseisolierte Kabel.
Ein Kanal funktioniert nicht.
• Ein Verbindungskabel hat sich gelöst.
• Der Balanceregler am Verstärker ist verstellt.
Der Ton ist verzerrt.
• Der Pegel am Mischpult ist falsch eingestellt/der angeschlossene Verstärker wird übersteuert.
• Das angeschlossene Gerät hält die geforderten Spezifikationen für die jeweilige Anschlussart nicht ein oder
verfügt nicht über entsprechende Anschlüsse.
• Die Lautstärke am angeschlossenen Verstärker ist zu hoch eingestellt.
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten
Fachmann durchzuführen.
