Mediclinics M14ACS-UL User manual

www.mediclinics.com
SECADORA DE MANOS / HAND DRYERS / SÉCHE-MAINS /
HÄNDETROCKNER
M14A-UL / M14ACS-UL
MANUAL DE INSTALACIÓN Y UTILIZACIÓN
INSTALLATION AND OPERATING MANUAL
MANUEL D’INSTALLATION ET D’UTILISATION
MONTAGE-UND BENUTZERHANDBUCH

-2-
Las secadoras de manos que integran la familia ‘Dualflow Plus’ofrecen las siguientes
características técnicas:
Funcionamiento automático. La detección de las manos está basada en el uso de
sensores del tipo IR.
La velocidad del aire generado por la secadora de manos se puede ajustar,
consiguiendo un equilibrio óptimo entre la potencia de secado y el nivel de ruido
acústico.
Acabados disponibles:
-Blanco (M14A-UL)
-Satinado (M14ACS-UL)
Dimensiones: 665 mm (26 1/8”) (H) x 320 mm (12 5/8”) (W) x 228 mm (9”) (D).
Peso: 8.3 Kg (18.3 lb)
Montaje: en pared.
INTRODUCCIÓN
ESPAÑOL

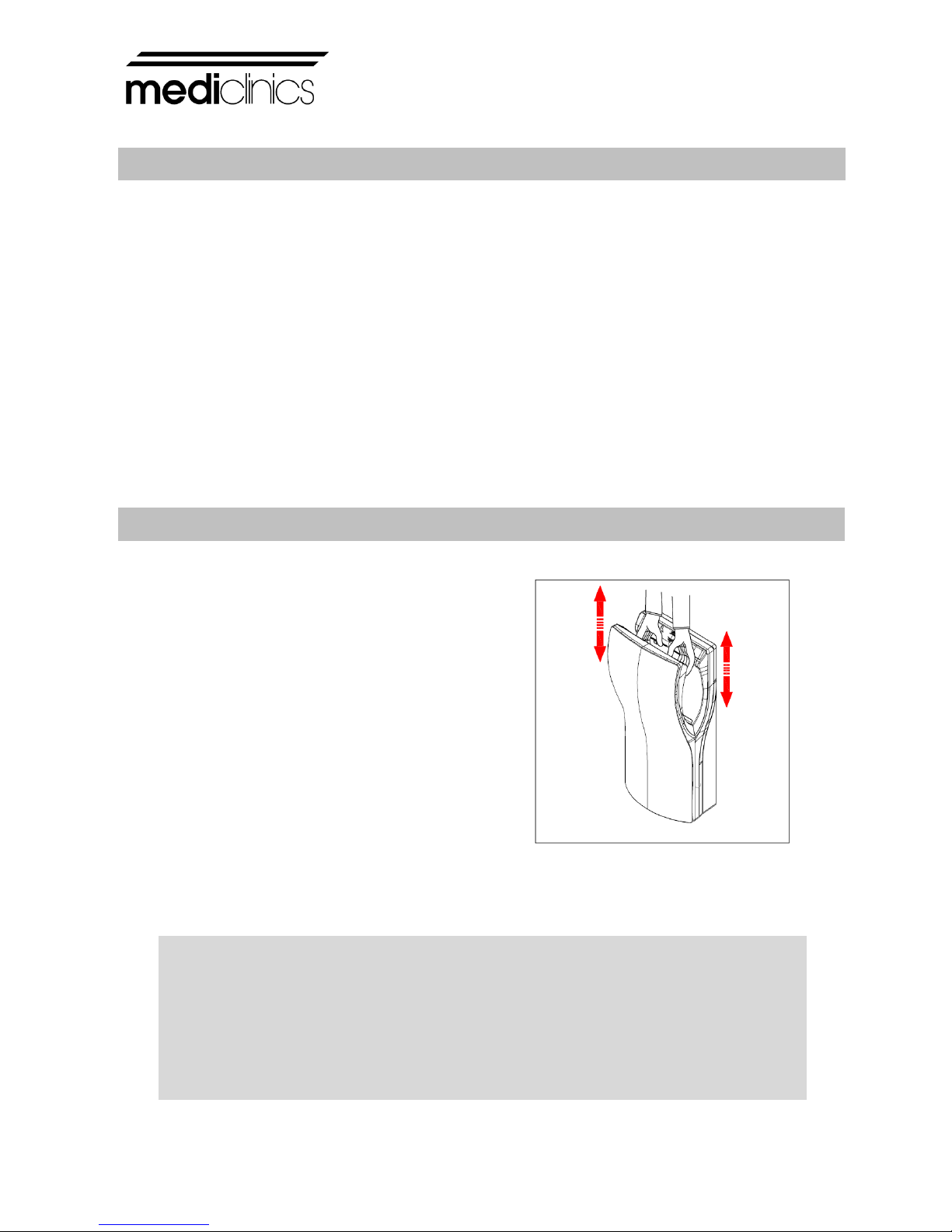

FUNCIONAMIENTO

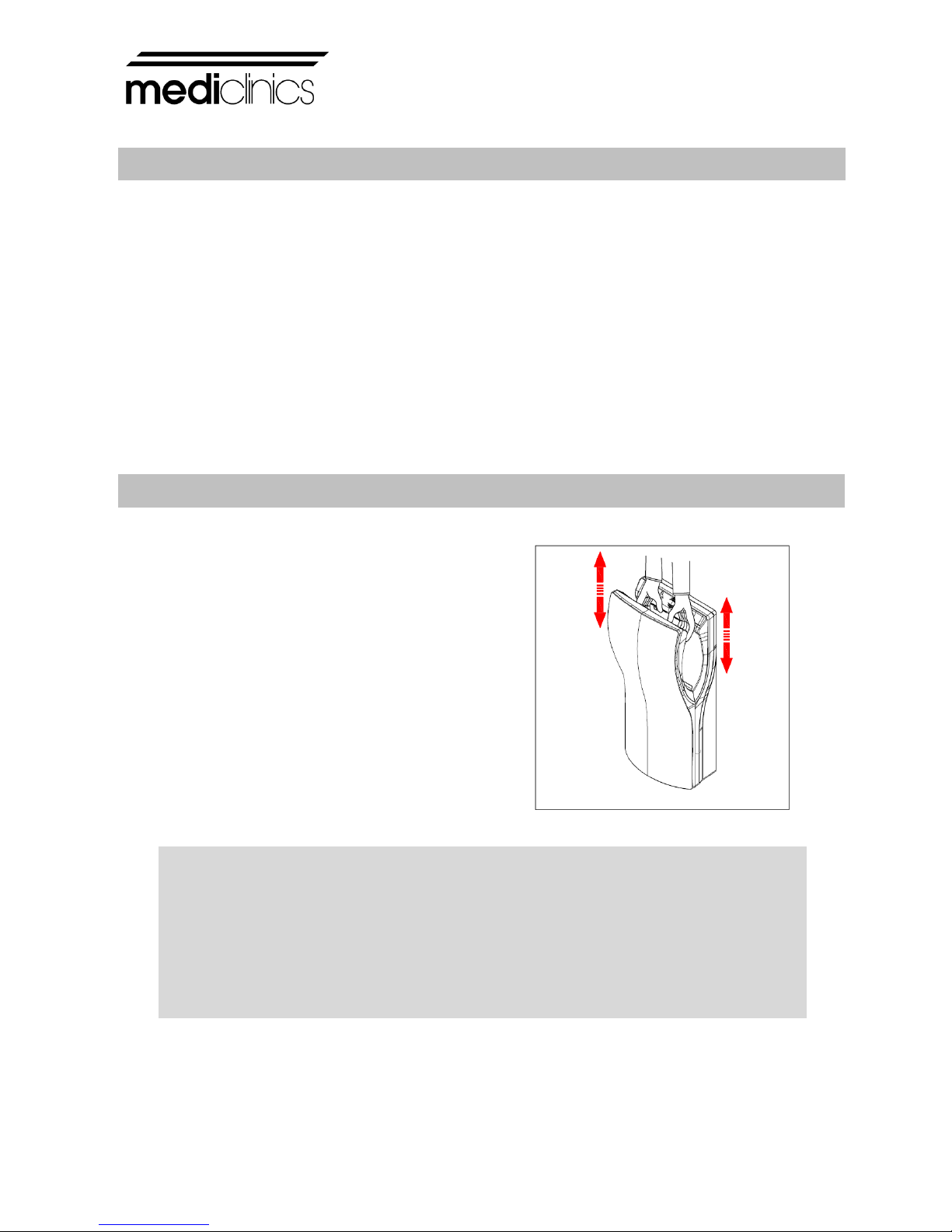

Figura nº 1
Para poner en marcha la secadora de manos el
usuario debe colocar las manos en su interior. Una vez
dentro el aparato empezará a funcionar
automáticamente.
Para conseguir un perfecto secado de las manos el
usuario debe mover las manos verticalmente, tal y
como se muestra en la figura nº 1.
El LED de luz verde, indicador del estado “standby”,
situado en la parte superior del aparato se volverá de
color naranja cuando el secador de manos esté en
funcionamiento.
El tiempo máximo de funcionamiento continuo es T =
30 sec. El tiempo de secado es Ts ≈ 8 -12 sec.
Cuando las manos se retiran del interior de la
secadora de manos, ésta se apaga automáticamente.
Este aparato puede ser utilizado por niños mayores de 8 años y personas
con alguna discapacidad física, sensorial o mental o sin experiencia y/o
conocimientos previos, siempre y cuando estén o hayan estado
supervisados y/o instruidos sobre el uso seguro del aparato. Se debe
asegurar que los niños no juegan con el aparato.
La limpieza y el mantenimiento no debe ser realizado por personal sin la
debida formación.

www.mediclinics.com
-3-
LEER Y GUARDAR ESTE MANUAL
Introducción.
Las secadoras de manos que integran la familia ‘Dualflow Plus’ ofrecen las siguientes
características técnicas:
Funcionamiento automático. El ciclo de secado empieza cuando el usuario introduce
las manos. Dos pares de sensores IR detectan esta introducción de las manos.
La secadora de manos es un aparato que incorpora terminal de toma de tierra, y la
conexión de la misma es necesaria.
El proceso de secado está basado en una poderosa cortina de aire que seca
totalmente las manos mojadas.
Estas secadoras de manos incorporan una resistencia calefactora con hilo Ni-Cr y
protección basada en limitador térmico.
La velocidad del aire generado por la secadora de manos también se puede ajustar,
consiguiendo un equilibrio óptimo entre la potencia de secado y el nivel de ruido
acústico.
Las luces LED que se encuentran en la parte superior de la máquina proporcionan
información sobre su estado.
El tiempo máximo de funcionamiento continuo es de 30 segundos.
El agua de las manos es recogido en un depósito interno, el cual debe ser
periódicamente vaciado.
Instalación.
SÓLO UN TÉCNICO CUALIFICADO PUEDE REALIZAR LA INSTALACIÓN, LOS AJUSTES
NECESARIOS Y EL MANTENIMIENTO DE ESTA SECADORA DE MANOS.
La instalación de esta secadora de manos solamente se puede hacer si la instalación eléctrica
a la cual se va a conectar es fija.
El instalador debe asegurarse que la instalación eléctrica está conectada a tierra de acuerdo
con la legislación y normativa vigentes.
La máquina deberá estar desconectada de la tensión principal de entrada, antes de realizar
cualquier operación de mantenimiento.
Para instalar la secadora de manos seguir las indicaciones mostradas en la figura 2.
La máquina se fijará a la pared exclusivamente con el soporte de fijación a pared suministrado
con la secadora de manos.
Después de fijar el soporte de fijación a la pared la secadora de manos se colgará de él.
Los dos tornillos inferiores fijan con seguridad el aparato a la pared.
INSTALACIÓN Y MANTENIMIENTO PARA EL PERSONAL TÉCNICO

-4-

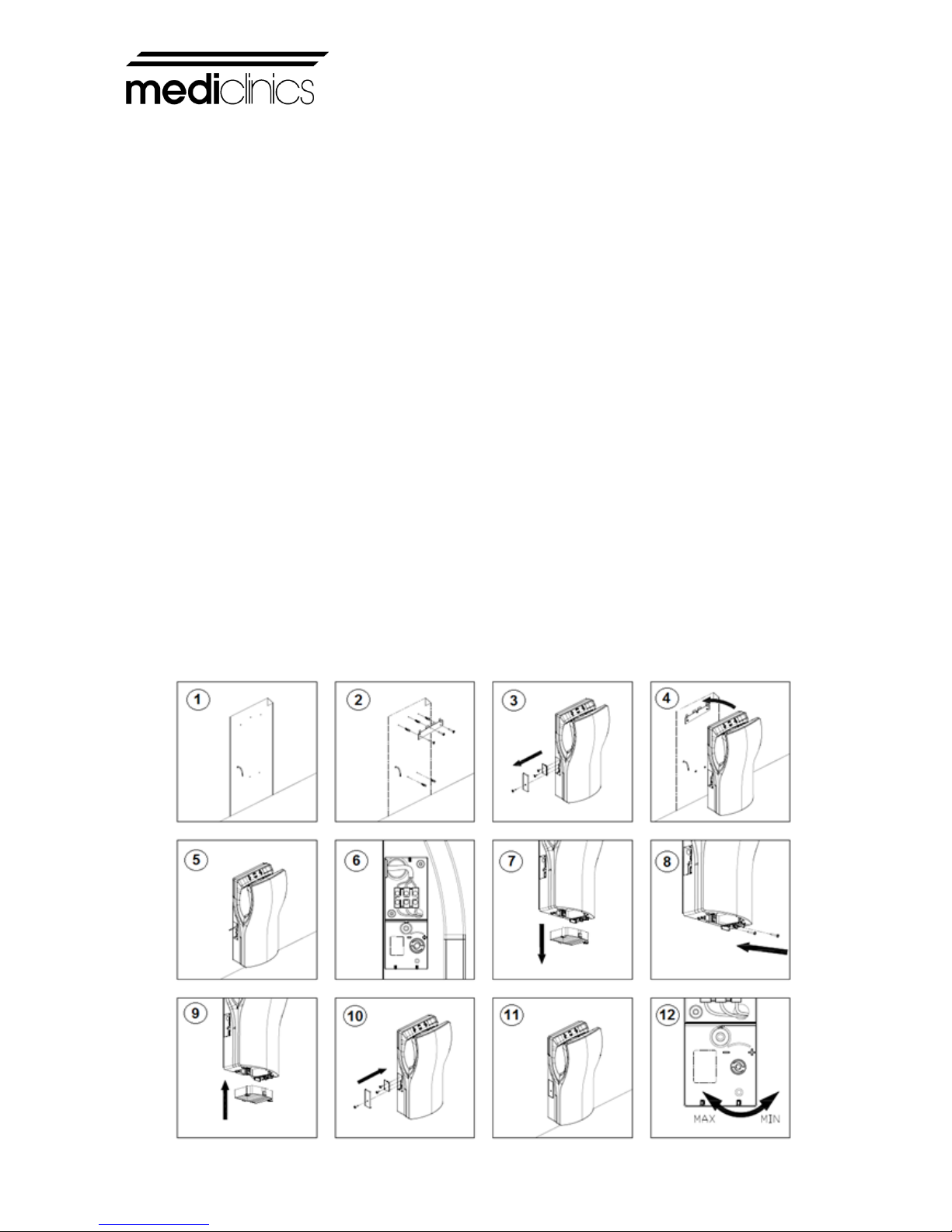

Por tanto para fijar la secadora de manos a la pared hay que seguir los siguientes pasos:
Realizar cinco agujeros de 8 mm (0.31”) de diámetro en la pared, utilizando la plantilla
suministrada (1).
Limpiar todo el polvo de los agujeros realizados e insertar los tacos.
Fijar el soporte de fijación a pared a la pared con tres tronillos (2).
Extraer las dos tapas de plástico que protegen la regleta de alimentación eléctrica (3).
Colgar la secadora de manos del soporte de fijación a pared que previamente ha sido fijado
en la pared (4).
Pasar los cables de alimentación procedentes de la red eléctrica a través del agujero de 22
mm (0,87”) situado en la parte trasera de la base de plástico (5).
Realizar la conexión eléctrica de los cables de la alimentación a la regleta de la secadora
de manos. Conectar los cables correspondientes a las dos fases (N y L) y a la toma de
tierra en los alojamientos correspondientes de la regleta, tal y como indican sus letras
impresas (6).
Después de esta operación volver a colocar las dos tapas de plástico que previamente han
sido extraídas (10).
Extraer el porta filtro (7).
Fijar la secadora de manos a la pared a través de los dos tornillos inferiores (8).
Colocar la pieza porta filtro en su lugar.
Figura nº 2

www.mediclinics.com
-5-
ATENCIÓN: CUANDO SE DESMONTA LA CARCASA PARTES ACTIVAS DEL APARATO
QUEDAN ACCESIBLES.
La altura de instalación de la secadora de manos a la pared debe ser la que se indica en la
figura nº 3.
Figura nº 3

-6-
Mantenimiento.
SÓLO UN TÉCNICO CALIFICADO PUEDE REALIZAR LA INSTALACIÓN, LOS AJUSTES
NECESARIOS Y EL MANTENIMIENTO DE ESTE SECADORA DE MANOS.
Ajuste de la velocidad del motor.
Para ajustar la velocidad del motor girar la rueda del potenciómetro del sensor tal y como se
indica en la figura nº 4.
Desconexión de la resistencia calefactora.
La resistencia calefactora puede ser desconectada cambiando la posición del interruptor (OFF)
según la Fig. 4.
Información de la luces piloto.
La luz de los LEDs que están situados encima de la secadora de manos (ver figura nº 5)
muestran información sobre:
1: Máquina en ‘standby’ (color verde) o máquina funcionando (color naranja).
2: La luz de color rojo del LED se enciende cuando el motor tiene un problema de
consumo, bien debido a que las escobillas del motor se han consumido, o porque el
motor se ha bloqueado.
3: La luz de color azul del LED significa que el depósito de agua está lleno y debe ser
vaciado.
Figura nº 4
Figura nº 5

www.mediclinics.com
-7-

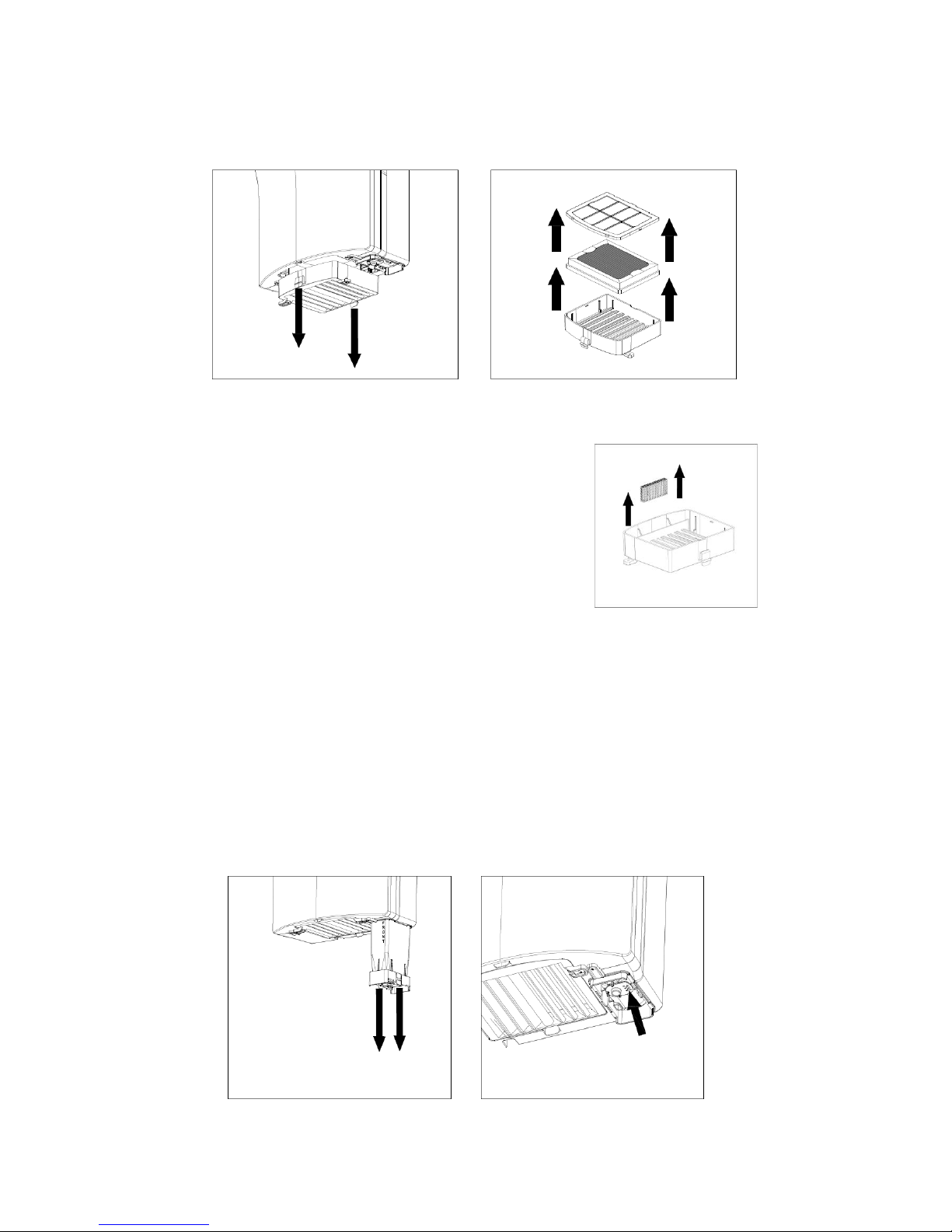

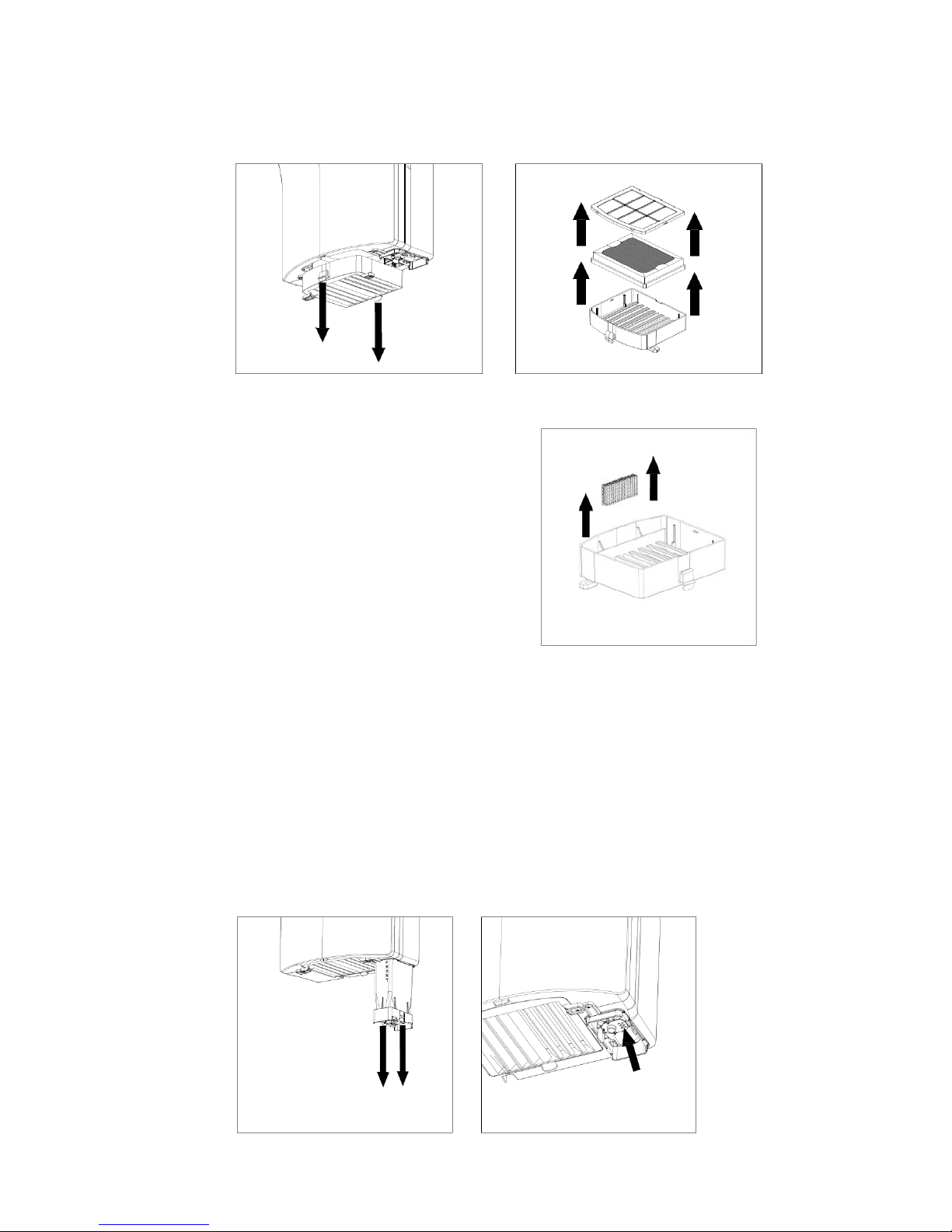

Filtro del aire.
El filtro del aire debe se cambia tal y como se muestra en la figura nº 6. .
Pastilla anti malos olores.
La figura nº 7 muestra como instalar la pastilla anti
malos olores.
Depósito de agua
El agua procedente del secado se recoge en un depósito extraíble. Cuando el agua del
depósito llega al límite una alarma acústica suena y se enciende el LED azul (ver figura nº 5).
En este caso el depósito tiene que ser vaciado.
Existen dos opciones para vaciar el depósito de agua:
I. Presionar los dos clips laterales del tanque de agua y tirar de él hacia abajo para
extraerlo de su alojamiento. Vaciar y limpiar el tanque de agua y volverlo a montar en
su alojamiento (ver figura nº 8).
II. Presionar el botón de evacuación de agua tal y como se muestra en la figura 9. hasta
extraer toda el agua del depósito.
Figura nº 6
Figura nº 7
Figura nº 8
Figura nº 9

-8-

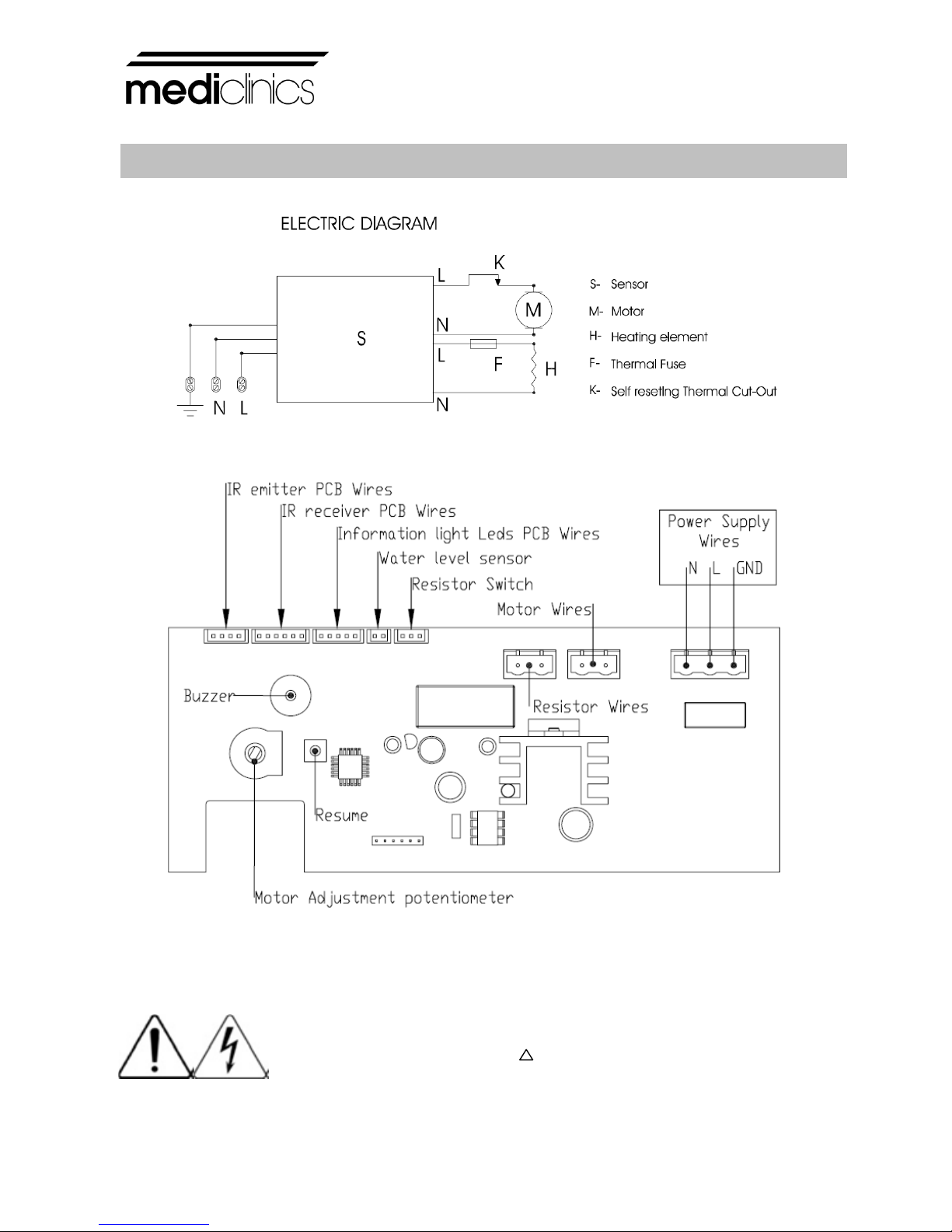

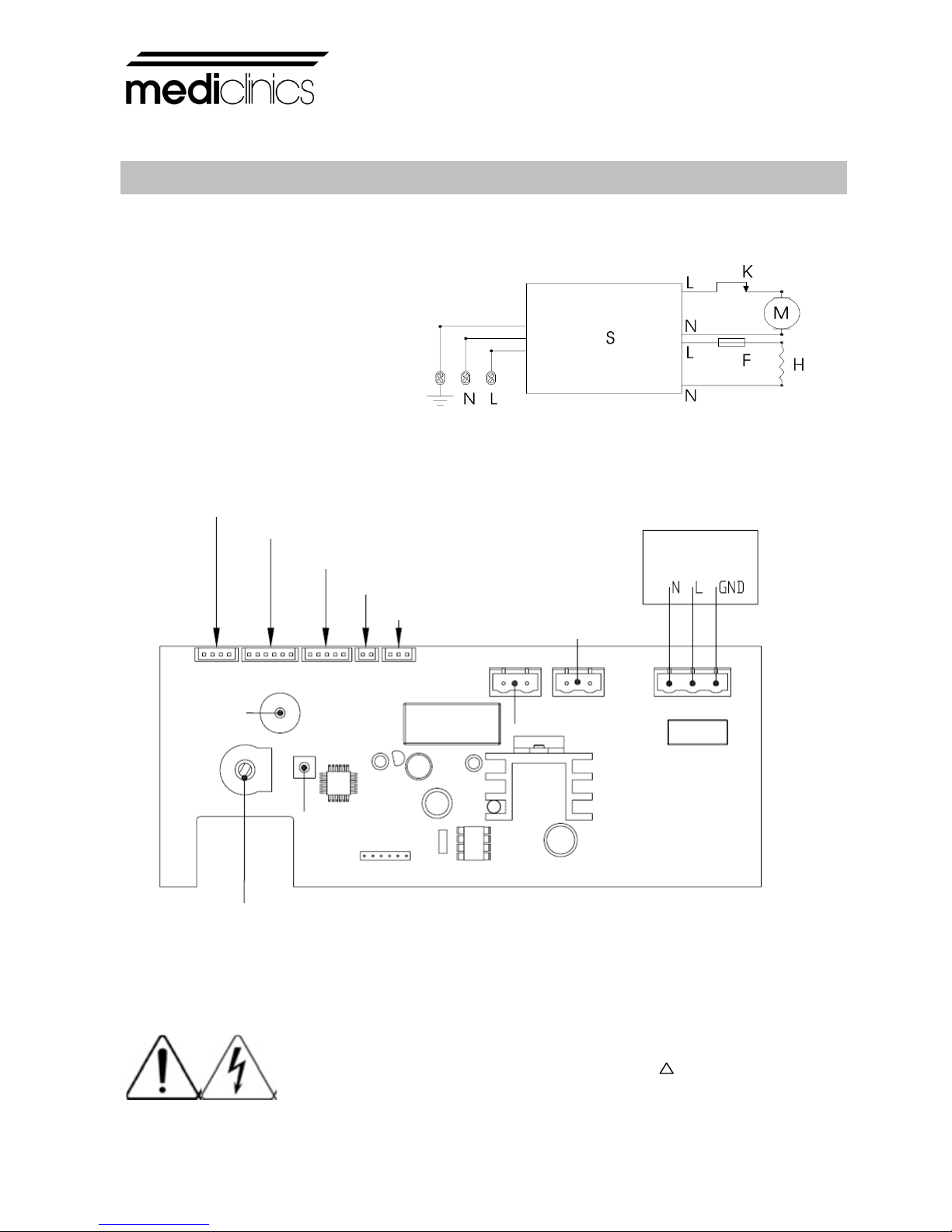

DIAGRAMA ELÉCTRICO
S = Sensor
F = Fusible térmico
H = Resistencia calefactora
M = Motor
K = Limitador térmico auto-reseteable
DIAGRAMA DE CONEXIÓN
Figura nº 9
Figura nº 10
PELIGRO.
Riesgo de shock
eléctrico
- El instalador debe asegurarse que el aparato está
conectado a tierra de acuerdo con la normativa vigente.
- Debe asegurarse que la instalación eléctrica tiene un
interruptor de alta sensibilidad I n ≤ 0.03 A.
-Asegurarse que la máquina está desconectada de la
tensión principal de entrada, antes de realizar cualquier
operación de mantenimiento.
Cables del circuito impreso del emisor IR
Cables del circuito impreso del receptor IR
Cables del circuito impreso de los LED indicadores
Sensor de nivel del agua
Cables del motor
Cables de
alimentación
Zumbador
Información
Potenciómetro de ajuste del motor
Conector de la resistencia
Cables resistencia

www.mediclinics.com
-9-
COMPONENTE
NUMERO
CODIGO
Conjunto motor
1
RC9111003UL
Circuito electrónico
2
RC9121012UL
Set filtro de aire
3
RCFILTROHEPA1
Filtro HEPA
4
RCFILTROHEPA2
Resistencia calefactora
5
RC9141002UL
Pastilla desodorante
6
9481002

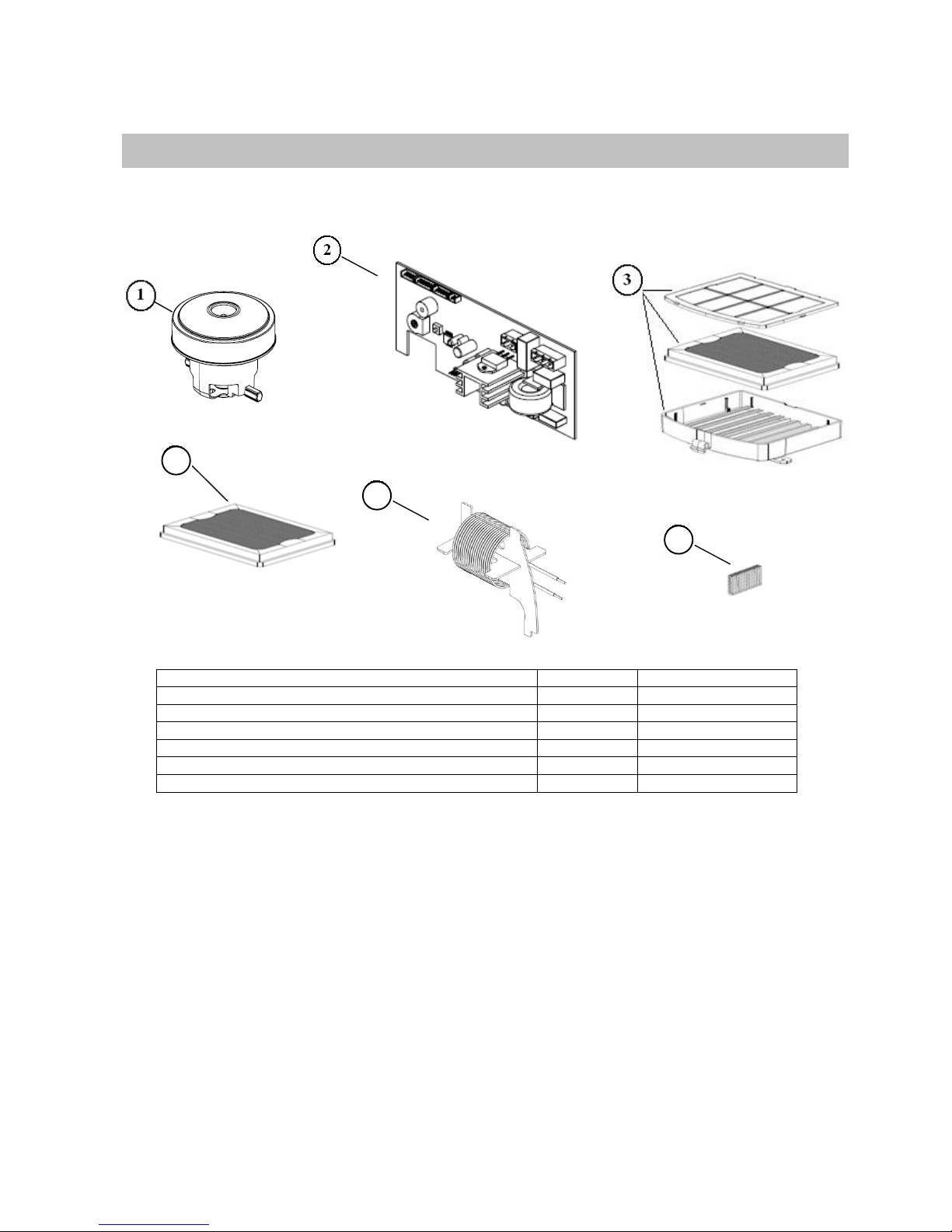

DESPIECE BÁSICO
5
4
6

-10-
‘Dualflow Plus’range hand dryers offer the following technical features:
Automatic operation. Hand detection is based on IR-type movement sensors.
The speed of the air generated by the hand dryer can be adjusted, to achieve an
optimum balance between the drying power and noise level.
Available finishes:
-White (M14A-UL)
-Satin (M14ACS-UL)
Dimensions: 665 mm (26 1/8”) (H) x 320 mm (12 5/8”) (W) x 228 mm (9”) (D).
Weight: 8.3 Kg (18.3 lb)
Mounting: Surface.
INTRODUCTION
ENGLISH
OPERATION
Figure 1
Hands must be introduced inside. Hand dryer starts
automatically after introducing hands.
Move hands vertically (as shown in Fig.1) in order
to dry them completely.
Green light (in standby state) led on top becomes to
orange colour when dryer is in use.
Maximum continuous operation time is T = 30 sec.
Drying time is less to it (Td ≈ 8 -12 sec).
After removing hands, dryer turns off automatically.
This appliance can be used by children aged from 8 years or above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by people without the
proper training.

www.mediclinics.com
-11-
READ AND SAVE THESE INSTRUCTIONS
Introduction.
‘Dualflow Plus’ family of hand dryers offers the technical features as follows.
Automatic operation. Drying cycle starts when putting hands in. Two couple of IR
sensors detect hands introduction.
The hand dryer includes a grounding lug, which must be connected to ground.
Drying process is based on powerful air curtains which remove water from hands.
These hand dryers include a Ni-Cr thermally protected heating element and are
protected by a thermal limiter.
Speed of air can be adjusted in order to achieve an optimum balance between drying
power and noise level.
Light leds on top supply some information referred to the status of hand dryer.
Maximum time of continuous operation is T max = 30 sec.
Water from hands is collected in an internal tank which may be emptied.
Installation.
ONLY A QUALIFIED TECHNICIAN CAN INSTALL, ADJUST AND MAINTAIN THIS HAND
DRYER.
To install the hand dryer follow the pictures contained in the figure 2.
The hand dryer must be fitted to the wall by using the upper metal plate (support) which is
supplied.
After fitting the metal plate, the hand dryer should be hung on it. The lower screws fits safely the
appliance to the wall. So, to assemble the hand dryer the following steps must be done.
Make five 8 mm (0.31”) diameter drill holes in the wall using the provided template (1).
Clean the dust away and insert the wall plugs.
Screw the upper plate to the wall (2).
Plastic covers which protect the terminal block (inlet power supply) must be removed (3).
The hand dryer should be hung on the metal support which has been fitted to the wall (4).
INSTALLATION AND MAINTENANCE BOOK (TECHNICAL STAFF)

-12-
Pass the electrical cables from mains through the 22 mm (0.87”) diameter hole located in
the rear plastic base plate. (5).
Connect the electrical wires to the hand dryer terminal block.
Two phases (N,L) and earth wires must be screwed in the right ways of the terminal block,
as indicated by the engraved letters (6).
After this operation has been done, plastic covers must be placed correctly (10).
Remove the air inlet filter casing (7).
Firmly place the lower screws for fixing the appliance completely (8).
Put the inlet air casing to its location.
Figure 2

www.mediclinics.com
-13-
ATTENTION: WHEN THE CASING IS DISMANTELED ACTIVE PARTS OF THE DEVICE
BECOME ACCESSIBLE.
Installation height must be the showed in figure nº 3.
Figure 3

-14-
Maintenance.
ONLY A QUALIFIED TECHNICIAN CAN INSTALL, ADJUST AND MAINTAIN THIS HAND
DRYER.
Adjust the speed of the motor.
To adjust the speed of the motor turn the sensor potentiometer wheel as the picture 4 shows.
Disconnecting the heating element.
The heating element may be disconnected by switching the switch to (OFF) as shown in Fig. 4
Information relative to the pilot lights.
Light leds on the top of the hand dryer (see figure 5) give advice about:
1: The unit in standby (green colour) or operating (orange colour).
2: Red colour led brigths when motor has a problem of consumption (due to brushes
which may be wearing out or due to a blocked or locked sate of motor).
3.- The blue led illuminates when the water tank is full, indicating that the tank must be
emptied.
Figure 4
Figure 5

www.mediclinics.com
-15-
Air filter
Air filter must be changed as the pictures of figure nº 6 shows.
No smell load charge
Figure nº 7 shows how to install the no smell charge.
Water tank.
Water from hands drops directly to a removable water tank. When water from the removable
water tank reaches the ‘full level’ an acoustic alarm sounds and the blue pilot light bright (see
Fig. 5). In this case, water in the tank must be emptied.
Two options to remove the water from the water tank are available:
I. Press the two lateral clips and pull down the water tank, as the picture 8 shows.
Remove the water tank from its fitting place, empty and clean the tank and
re-place it.
II. Press the push button as indicated in Fig. 9 until remove all the water contained into the
water tank.
Figure 6
Figure 7
Figure 8
Figure 9

-16-
CONNECTION DIAGRAM
Figure nº 9
Figure 10
DANGER.
Electric shock risk
- The installer must make sure that the electric system is
grounded in accordance with the law in force.
- Make sure that the electric system has a high-sensitivity
breaker I n ≤ 0.03 A.
-Make sure the machine is disconnected from electric
power supply, before performing maintenance operation.

www.mediclinics.com
-17-
COMPONENTE
NUMERO
CODIGO
Motor set
1
RC9111003UL
Electronic control
2
RC9121012UL
Air filter set
3
RCFILTROHEPA1
HEPA filter
4
RCFILTROHEPA2
Heating element
5
RC9141002UL
Air-freshener
6
9481002
BASIC EXPLODED VIEW
5
4
6

-18-
La gamme de sèche-mains ‘Dualflow Plus’ propose les caractéristiques techniques suivantes :
Fonctionnement automatique. La détection des mains est basée sur des capteurs
infrarouges.
La vitesse de l’air fourni par le sèche-mains est réglable, de façon à obtenir un équilibre
optimal entre la puissance de séchage et le niveau de bruit.
Finitions disponibles :
-Blanc (M14A-UL)
-Satin (M14ACS-UL)
Dimensions : 665 mm (26 1/8”) (H) x 320 mm (12 5/8”) (W) x 228 mm (9”) (D).
Poids : 8.3 Kg (18.3 lb)
Montage : en surface.
INTRODUCTION
FRANÇAIS
FONCTIONNEMENT
Figure 1
Introduire les mains dans l’appareil. Le sèche-mains
démarre automatiquement après l’insertion des
mains.
Déplacer les mains verticalement (voir figure 1) pour
les sécher complètement.
La diode verte (qui correspond à l’état d’attente)
située sur la partie supérieure de l’appareil devient
orange lorsque le sèche-mains est utilisé.
Le temps maximal de fonctionnement continu est de
T = 30 s. Le temps de séchage est plus court (Td ≈
8 -12 s).
Après le retrait des mains, le sèche-mains s’éteint
automatiquement.
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par
des personnes ayant des capacités physiques, sensorielles ou mentales
réduites ou manquant d’expérience et de connaissances, à condition d’être
surveillées ou d’avoir reçu des instructions pour l’utiliser en toute sécurité et
de comprendre les risques liés à son usage. Ne pas laisser les enfants jouer
avec l’appareil.
Le nettoyage et l’entretien doivent être effectués par des personnes ayant
reçu une formation appropriée.

www.mediclinics.com
-19-
LIRE ET CONSERVER CE MANUEL D'UTILISATION
Introduction
La gamme de sèche-mains ‘Dualflow Plus’ propose les caractéristiques techniques suivantes :
Fonctionnement automatique. Le cycle de séchage commence lorsque les mains sont
placées à l’intérieur du sèche-mains. Deux paires de capteurs à infrarouges détectent
l’introduction des mains.
Le sèche-mains est un dispositif qui comporte une borne de mise à la terre qui doit être
reliée à une prise de terre.
Le processus de séchage est basé sur de puissants rideaux d’air qui enlèvent l’eau
présente sur les mains.
Le sèche-mains intègre une résistance chauffante en NiCr incorporant un limiteur
thermique.
La vitesse de l’air est réglable, de façon à obtenir un équilibre optimal entre la
puissance de séchage et le niveau de bruit.
Les diodes situées sur la partie supérieure donnent des informations sur l’état du
sèche-mains.
Le temps maximal de fonctionnement continu est T max = 30 s.
L’eau qui provient des mains tombe directement dans un réservoir interne qui doit être
vidé.
Installation
LE MONTAGE, LE RÉGLAGE ET L’ENTRETIEN DE CE SÈCHE-MAINS DOIVENT
UNIQUEMENT ÊTRE EFFECTUÉS PAR DES TECHNICIENS QUALIFIÉS.
Pour installer le sèche-mains, suivre les indications des images de la figure 2.
Le sèche-mains doit être fixé sur le mur à l’aide de la plaque métallique supérieure (support) qui
est fournie.
Après avoir fixé la pièce métallique, accrocher le sèche-mains sur celle-ci. Les deux vis
inférieures fixées de façon sûre l’appareil au mur. En résumé, les étapes suivantes doivent être
effectuées pour monter le sèche-mains.
Percer cinq trous de 8 mm (0,31”) de diamètre dans le mur, en utilisant le modèle fourni (1).
Enlever la poussière et insérer les prises de courant murales.
Visser la plaque supérieure au mur (2).
MANUEL D’INSTALLATION ET D’ENTRETIEN (ÉQUIPE TECHNIQUE)

-20-
Retirer les couvercles en plastique qui protègent la plaquette de connexion (arrivée
d’alimentation) (3).
Accrocher le sèche-mains au support métallique qui a été fixé au mur (4).
Passer les câbles électriques qui proviennent du réseau à travers les orifices de 22 mm de
diamètre situés sur le socle arrière en plastique. (5).
Brancher les fils électriques sur la plaquette de connexion du sèche-mains.
Le fils des deux phases (N,L) et de la terre doivent être correctement vissés dans les
espaces prévus sur la plaquette de connexion, en respectant les indications des lettres
gravées (6).
Après cette opération, remettre correctement en place les couvercles en plastique (10).
Retirer le caisson du filtre d’admission d’air (7).
Mettre solidement en place les deux vis inférieures pour fixer complètement l’appareil (8).
Remettre en place le caisson d’admission (9).
Figure 2
