Milwaukee 2623-20 User manual

Cat. No.

No de cat.

2623-20

M18™ 3-1/4" PLANER

RABOTEUSE DE 82 mm (3-1/4") M18™

CEPILLO M18™ DE 82 mm (3-1/4")

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S

MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN

COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL

MANUAL DEL OPERADOR.

BATTERY TOOL USEAND CARE

PERSONAL SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WORK AREA SAFETY

ELECTRICAL SAFETY

POWER TOOL USE AND CARE

SERVICE

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

•Do not operate power tools in explosive atmos-

pheres, such as in the presence of ﬂammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

•Keep childrenandbystanders awaywhileoperat-

ing a power tool. Distractionscan causeyou tolose

control.

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiﬁed plugs and matching outlets will

reduce risk of electric shock.

•Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

•Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

•Do notabusethe cord. Neveruse the cordforcar-

rying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damagedor entangledcordsincrease therisk

of electric shock.

•When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

•If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of an GFCI

reduces the risk of electric shock.

•Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inﬂuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

•Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

•Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power

source and/or battery pack, picking up or carry-

ing the tool. Carrying power tools with your ﬁnger

on the switch or energizing power tools that have

the switch on invites accidents.

•Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

•Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations.

•Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

•Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

cancause severeinjury withinafraction ofa second.

•Do not force the power tool. Use the correct

power tool for your application. Thecorrect power

tool will do the job better and safer at the rate for

which it was designed.

•Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

•Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

•Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Powertools aredangerous inthe hands

of untrained users.

•Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•Use the power tool, accessories and tool bits etc.

in accordance with theseinstructions, taking into

account the working conditions and the work to

be performed. Use of the power tool for operations

differentfromthose intendedcouldresult inahazard-

ous situation.

•Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slipperyhandles and

graspingsurfaces donot allowfor safehandling and

control of the tool in unexpected situations.

•Recharge only with the charger speciﬁed by the

manufacturer. Achargerthatis suitablefor one type

of battery pack may create a risk of ﬁre when used

with another battery pack.

•Use powertoolsonly with speciﬁcallydesignated

battery packs. Use of any other battery packs may

create a risk of injury and ﬁre.

•When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a ﬁre.

•Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, ﬂush with water. If liquid con-

tacts eyes, additionally seek medical help. Liquid

ejectedfrom thebatterymay causeirritationor burns.

•Do not use a battery pack or tool that is dam-

aged or modiﬁed. Damaged or modiﬁed batteries

may exhibit unpredictable behavior resulting in ﬁre,

explosion or risk of injury.

•Do not expose a battery pack or tool to ﬁre or

excessive temperature. Exposure to ﬁre or tem-

peratureabove 265°F(130°C)may causeexplosion.

•Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range speciﬁed in the instructions.

Charging improperly or at temperatures outside

the speciﬁed range may damage the battery and

increase the risk of ﬁre.

•Have your power tool serviced by a qualiﬁed

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

•Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

WARNING Read all safety warnings, instructions, illustrations and speciﬁcations provided

with this power tool. Failure to follow all instructions listed below may result in electric shock, ﬁre

and/or serious injury. Save all warnings and instructions for future reference. The term "power tool" in

the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

SPECIFIC SAFETY RULES FOR

PLANERS

Planer safety warnings:

•Wait for the cutter to stop before setting the tool

down. An exposed rotating cutter may engage the

surface leading to possible loss of control and seri-

ous injury.

•Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the workpiece by your hand or against the

body leaves it unstable and may lead to loss of

control.

•Inspect and remove nails from the workpiece

before cutting. Nailswill damagethe tooland could

result in fragments of nail or blade being thrown

toward the operator.

Cat. No. Volts DC No Load RPM Max

Planing depth Max

Rabbeting depth Max

Planing width

2623-20 18 0-14,000 5/64" 1/2" 3-1/4"

SPECIFICATIONS

•Use only sharp, properly paired planer blades.

Always change blades in pairs. Dull or improperly

paired blades may cause binding, gouging, or loss

of control, causing injury.

•Keep hands and body away from blades. Hold

tool securely with bothhands. Contact withblade

will result in serious injury.

•Blades are sharp. Use care when changing or

adjusting blades.

•Before use, ensure blade bolts are tight and

blades are properly aligned. Run the tool to check

for vibration or “wobble” that could indicate improp-

erly installed blades.

•Keep hands and ﬁngers away from dust chute.

Turnofftooland removebatterypack beforeclearing

jams.

•Maintain labels and nameplates. These carry im-

portantinformation. Ifunreadableor missing,contact

aMILWAUKEEservicefacilityfor afreereplacement.

•WARNING Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to cause can-

cer, birth defects or other reproductive harm. Some

examples of these chemicals are:

•lead from lead-based paint

•crystalline silica from bricks and cement and other

masonry products, and

•arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are spe-

cially designed to ﬁlter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per

Minute (RPM)

CUS Underwriters Laboratories, Inc.

United States and Canada

ASSEMBLY

WARNING Recharge only with the

charger speciﬁed for the battery. For speciﬁc

charging instructions, read the operator’s

manualsuppliedwithyourchargerandbattery.

Inserting/Removing the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert thebattery, slidethepack intothe bodyof

the tool. Make sure it latches securely into place.

WARNINGAlways removebattery pack

before changing or removing accessories.

Onlyuseaccessoriesspeciﬁcallyrecommend-

ed for this tool. Others may be hazardous.

OPERATION

WARNING Always remove battery

pack before changing or removing acces-

sories. Only use accessories specifically

recommended for this tool. Others may be

hazardous.

WARNING To reduce the risk of injury,

wear safety goggles or glasses with side

shields.

Dust Collection

Switch the exhaust selector to the left or right,

depending on your job. Use the accessory dust

bag (Cat. No. 42-16-2623) or a connected, run-

ning vacuum when using the planer to keep the

workplacecleaner.Installthe dustbag ora vacuum

hose (1-1/2" diam.) by twisting onto the selected

exhaustport.Always emptyand clean thedust bag

thoroughly when it becomes about half-full and

upon completion of a job.

WARNINGDust from surface coatings

such as polyurethanes, linseed oil, etc., can

self-ignite. To reduce the risk of ﬁre, empty the

dust bag when it becomes about half-full and

never store or leave a planer without totally

emptying its dust bag. Also follow the recom-

mendations of the coatings manufacturers.

Blade

clamp

Blade

bolts

Blade

WARNING Blades are sharp and

fragile. Handle with care. Laceration and/or

damage to the blade can occur.

WARNING Always change/reverse

blades in pairs. Unpaired blades can cause

increases in vibration, loss of control, and

lower tool performance.

Installing/Replacing Blades

The planer blades have two cutting edges, and

may be reversed when one of the cutting edges

becomes dull or chipped. Do not sharpen planer

blades.Alwayschange/reverse bladesinpairs. Use

only 3-1/4", tungsten-carbide or carbide, double-

edged (reversible) planer blades.

To remove blades:

1. Remove battery pack.

2. Clean dust and debris from the blade drum.

3. Using the 1/8" hex wrench provided, loosen (do

not remove) the three blade bolts.

4. Using a scrap piece of wood, slide the old blade

out of the blade clamp.

NOTE: If the blade is difﬁcult to remove, clean

the blade and blade clamp with alcohol, mineral

spirits, or lacquer thinner.

5. Rotate blade drum and repeat for other blade.

To install blades:

6. Reverse blades or use new blades.

7. Align the grove on the top of the blade with the

ridge of the blade clamp and carefully slide the

blade onto the drum.

8. Centerthe bladelengthwise -it willoverhangthe

blade clamp slightly on both sides.

9. Using a block of wood, push the blade back

towards the blade clamp so that the inner side

of the blade is pressed against the step on the

drum. This will ensure proper alignment and

reduce tool vibration.

10. Tighten all three blade bolts securely.

11. Rotate blade drum and repeat for other blade.

12. Onceinstalled, rotatethe bladedrum toensure

theblade doesnot contacttheshoe orhousing,

and that the blades are both installed straight.

Adjusting the Depth of Cut

1. Remove battery pack.

2. Determine the amount of ma-

terial to be removed during

each pass of the planer. Take

into account the moisture and

hardness of the workpiece, as

well as the desired feed rate.

3. Eachdetentis1/256" (0.1mm).

Turnthe knobclockwise toincrease thedepth of

cut, counterclockwise to decrease the depth of

cut.Do notchangethe depthofcut whileplaning.

4. Make a test cut. If the planer moves easily

through the workpiece, increase the depth of

cut. If the planer seems to strain, decrease the

depth of cut.

Installing the guide fence

Use the guide fence for additional stability when

cutting workpieces up to 3-1/4" wide, and when

beveling at up to a 45° angle.

1. Remove battery pack

2. Screw the guide fence into the left or right fence

insert.

3. Using the thumb screws, adjust the width and

bevel according to the job.

Closing the Kickstand

The kickstand is provide to protect the blade when

the tool is set down. It is pushed up automatically

duringa normalplaning operation.To closethekick-

stand manually, push closed and slide to the side.

Operation

1. Remove battery pack.

2. Check blades. Replace if necessary.

3. Install guide fence, if desired.

4. Turn the exhaust selector to the desired side.

Install dust bag or vacuum on appropriate side

of tool, if desired

5. Clamp work securely.

6. Insert battery pack.

7. Securely grasp the tool by the handle and the

depth adjustment knob.

8. Line up the front of the tool with the workpiece.

WITHOUTcontactingthe drumto theworkpiece,

press down on the trigger lock-off and pull the

trigger. Wait for the tool to come to full speed

before beginning to avoid overloading and

damaging the tool.

9. Keepingthe frontshoeﬂush withtheworkpiece,

use gentle pressure to guide the planer. All

pressure should be on the front shoe when

starting the cut. Transfer downward pressure

to the rear shoe as it contacts the workpiece.

10. Forbest results,push plan-

erthrough the workpieceat

an even rate. Do not push

too fast as it will strain the

motor and could damage

the blades. Do not pull the

planer backward over the workpiece.

Slowfeed +shallow depthof cut =smooth ﬁnish

Faster feed + deep depth of cut = rough ﬁnish

WARNING To reduce the risk of injury,

wear safety goggles or glasses with side

shields.

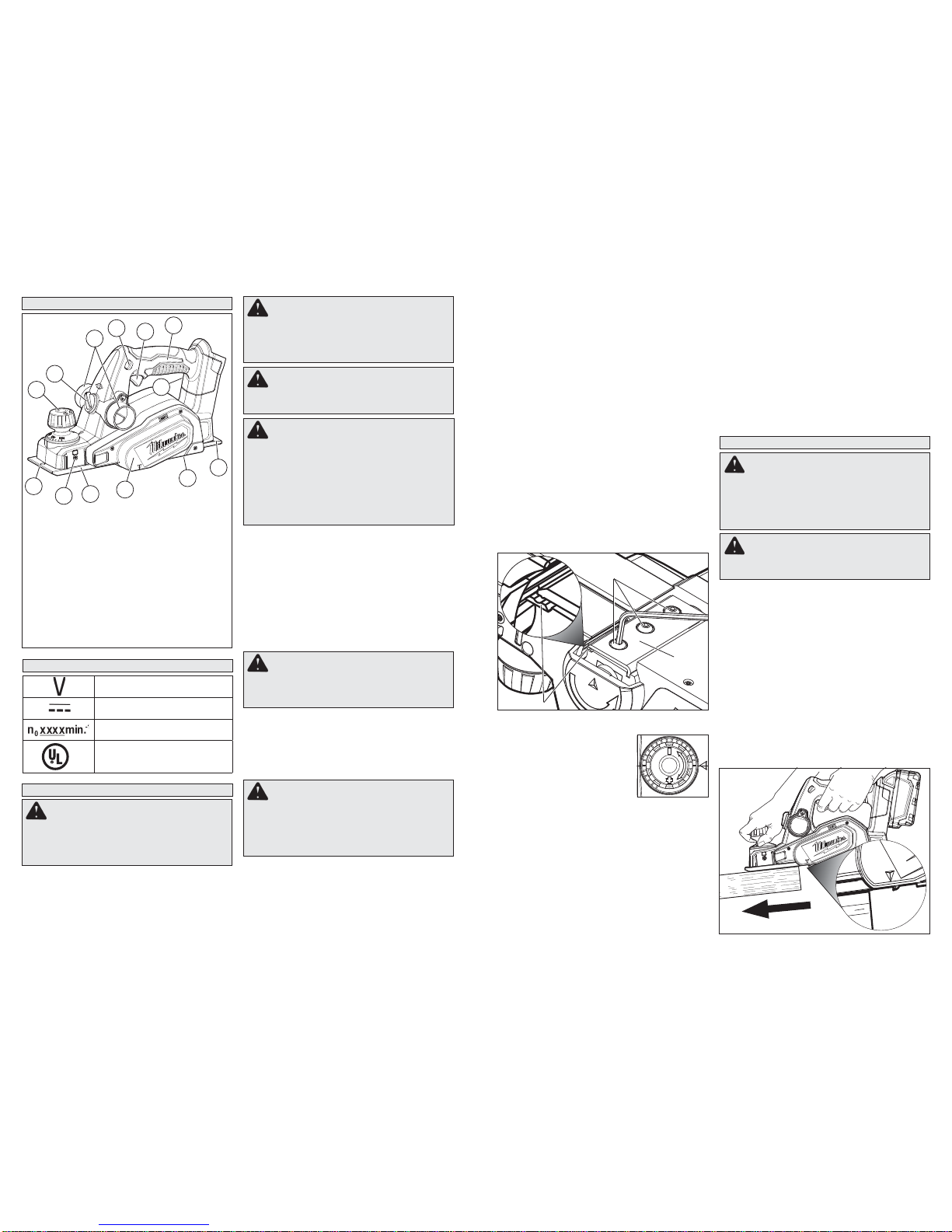

FUNCTIONAL DESCRIPTION

1. Handle

2. Trigger

3. Trigger lock-off

4. Exhaust ports

5. Exhaust selector

6. Depth knob

(grasping surface)

7. Chamfer groove

811 12

8. Fence insert

(both sides of tool)

9. Front shoe

10. Drive belt guard

11. Kickstand (not shown)

12. Rear shoe

13. Wrench storage

(not shown)

ACCESSORIES

For a complete listing of accessories refer to

your MILWAUKEE Tool catalog or go online to

www.milwaukeetool.com.To obtaina catalog, con-

tact your local distributor or service center.

WARNINGAlways remove battery pack

before changing or removing accessories.

Onlyuse accessories speciﬁcallyrecommend-

ed for this tool. Others may be hazardous.

Maintaining Tool

Keep your tool, battery pack and charger in good

repairby adoptinga regularmaintenance program.

After six months to one year, depending on use,

return the tool, battery pack and charger to A

MILWAUKEE service facility for:

• Lubrication

• Mechanicalinspection andcleaning (gears,spin-

dles, bearings, housing, etc.)

• Electrical inspection (battery pack, charger,

motor)

• Testingto assureproper mechanicalandelectrical

operation

If the tool does not start or operate at full power

witha fullychargedbattery pack,cleanthe contacts

on the battery pack. If the tool still does not work

properly, return the tool, charger and battery pack,

to a MILWAUKEE service facility for repairs.

MAINTENANCE

Cleaning

Cleandust anddebris fromcharger andtool vents.

Keep tool handles clean, dry and free of oil or

grease. Use only mild soap and a damp cloth to

cleanthetool,batterypackandchargersincecertain

cleaningagents andsolvents areharmfulto plastics

and other insulated parts. Some of these include

gasoline, turpentine, lacquer thinner, paint thinner,

chlorinatedcleaning solvents,ammonia andhouse-

hold detergents containing ammonia. Never use

ﬂammable or combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and

charger to the nearest service center.

WARNING To reduce the risk of per-

sonal injury and damage, never immerse your

tool, battery pack or charger in liquid or allow

a liquid to ﬂow inside them.

WARNING To reduce the risk of injury,

always unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disas-

semble the tool, battery pack or charger.

Contact a MILWAUKEE service facility for

ALL repairs.

11. Whenﬁnished with thepass,lift theplaneraway

from the workpiece. Wait for the blade to come

to a complete stop before setting down.

12. Continue using progressive cuts until near the

desired depth. Set the adjustment knob to a

very shallow depth for the ﬁnal passes. This

will ensure a smooth ﬁnish.

13. Emptyand cleanthe dustbag thoroughlywhen

itbecomes abouthalf-full andupon completion

of a job.

Types of Cuts

Rabbeting, Shiplapping

Rabbeting, or shiplapping, is a type of step cut

achieved by making repetitive passes. Use the

guide fence to ensure a straight cut.

1. Align the blade edge with the cutting line and

secure the guide fence against the side of the

workpiece.

2. Keepthe edgeofthe fenceagainstthe workpiece

as the planer is moved through the workpiece.

3. Repeat until the desired depth is reached. Maxi-

mum rabbeting depth is 1/2".

Chamfering

Chamfering is a type of angle cut. Use the guide

fence to ensure the same angle is cut during each

repetitive pass.

1. Align the chamfer groove in the front shoe with

the edge of the workpiece at the desired angle.

2. Secure the guide fence against the side of the

workpiece, using the bevel thumb screws.

3. Keepthe edgeofthe fenceagainstthe workpiece

as the planer is moved through the workpiece.

4. Repeat until the desired chamfer is reached.

45。

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date.

This warranty card covers any defect in material and workmanship on this Power Tool.

To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you pur-

chased the product, to theAuthorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the

original proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to ﬁnd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you pur-

chased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all

freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modiﬁed or repaired by people not authorized by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTEDAND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

LIMITED WARRANTY - USAAND CANADA

LIMITED WARRANTY - MEXICO, CENTRALAMERICAAND CARIBBEAN

Model:

Date of Purchase:

Distributor or Store Stamp:

Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct

CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is war-

ranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain

exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is

determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁve (5) years* after the

date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center

location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the

proof of purchase should be included with the return product. This warranty does not apply to damage that

MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

*The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, Jobsite Fan and Trade

Titan™ Industrial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work

Light and LED Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal

use the LED bulb fails the Work Light or Upgrade Bulb will be replaced free of charge.

*This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline

Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets,

Reconditioned product and Test & Measurement products. There are separate and distinct warranties avail-

able for these products.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product.

The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is

provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A

CONDITIONOFTHE CONTRACT FORTHEPURCHASEOF EVERYMILWAUKEEPRODUCT. IFYOUDONOT

AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALLMIL-

WAUKEEBE LIABLE FORANYINCIDENTAL,SPECIAL, CONSEQUENTIALORPUNITIVEDAMAGES,ORFOR

ANY COSTS,ATTORNEYFEES, EXPENSES, LOSSES OR DELAYSALLEGED TO BEAS ACONSEQUENCE

OFANYDAMAGETO,FAILUREOF, OR DEFECT INANYPRODUCTINCLUDING,BUTNOTLIMITEDTO,ANY

CLAIMSFOR LOSSOF PROFITS.SOME STATESDO NOTALLOWTHE EXCLUSION ORLIMITATION OFIN-

CIDENTALORCONSEQUENTIALDAMAGES,SOTHEABOVELIMITATION OREXCLUSION MAYNOTAPPLY

TOYOU.THISWARRANTYISEXCLUSIVEAND IN LIEU OFALLOTHEREXPRESS WARRANTIES,WRITTEN

OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATIONANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FORA

PARTICULARUSEOR PURPOSE;TOTHE EXTENT SUCH DISCLAIMER IS NOTPERMITTEDBYLAW, SUCH

IMPLIED WARRANTIESARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS

DESCRIBEDABOVE.SOME STATESDONOTALLOWLIMITATIONSON HOW LONGANIMPLIEDWARRANTY

LASTS, SO THE ABOVE LIMITATION MAY NOTAPPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil-

waukeetool.com or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty

and non-warranty service on a Milwaukee electric power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

SÉCURITÉ INDIVIDUELLE

SÉCURITÉ ÉLECTRIQUE

SÉCURITÉ DU LIEU DE TRAVAIL

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

•Veillez à ce que l’aire de travail soit propre et bien

éclairée. Le désordre et le manque de lumière fa-

vorisent les accidents.

•Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inﬂammables. Les

outils électriques produisent des étincelles risquant

d'enﬂammer les poussières ou vapeurs.

•S’assurer que les enfants et les curieux se trouvent

à une bonne distance au moment d’utiliser un outil

électrique. Les distractions peuvent causer une perte

de contrôle.

•Les ﬁches des outils électriques doivent correspon-

dre à la prise secteur utilisée. Ne jamais modiﬁer

la ﬁche, de quelque façon que ce soit. Ne jamais

utiliser d'adaptateurs de ﬁche avec des outils mis

à la terre. Les ﬁches et prises non modiﬁées réduisent

le risque de choc électrique.

•Éviter tout contact avec dessurfaces mises à la terre

comme des tuyaux, des radiateurs, des cuisinières

et des réfrigérateurs. Le risque de choc électrique est

accru lorsque le corps est mis à la terre.

•Ne pas exposer les outils électriques à l'eau ou

l'humidité. Lapénétration d’eaudans cesoutils accroît

le risque de choc électrique.

•Ne pas maltraiter le cordond'alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter

l’outil électrique et ne jamais débrancher ce dernier

en tirant sur le cordon. Garder le cordon à l'écart de

la chaleur, de l'huile, des objets tranchants et des

pièces en mouvement. Un cordon endommagé ou

emmêlé accroît le risque de choc électrique.

•Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de choc

électrique.

•Si l’utilisation d’un outil électrique est inévita-

ble dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite de

terre. L’utilisationd’un disjoncteurdefuite deterre réduit

le risque de choc électrique.

•Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

électrique. Ne pas utiliser cet appareil en cas de

fatigue ou sous l’inﬂuence de l’alcool, de drogues

ou de médicaments. Unmoment d’inattentionpendant

l’utilisation d’un outil électrique peut entraîner des bles-

sures graves.

•Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les

conditions,porter aussiun masqueantipoussières, des

bottesde sécuritéantidérapantes, uncasqueprotecteur

ouune protection auditive aﬁn deréduire lesblessures.

•Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter. Lefait

detransporter un outilélectrique engardant ledoigt sur

lagâchette oude mettresous tensionun outil électrique

lorsque la gâchette est en position de marche favorise

les accidents.

•Retirer les clés de réglage avant de mettre l’outil en

marche. Uneclé laisséesur unepièce rotativede l’outil

peut causer des blessures.

•Nepastravailler horsdeportée.Toujourssetenirbien

campé et en équilibre. Une bonne stabilité procure un

meilleurcontrôle del’outil électriqueen casd’imprévus.

•Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ﬂottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

•Silesoutilssont équipésdedispositifsdedépoussié-

rage, s'assurer qu'ils sont connectés et correcte-

ment utilisés. L’utilisation d’un collecteur de poussière

permet de réduire les dangers liés à la poussière.

•Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre sufﬁsant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

•Ne pas forcer l'outil électrique. Utiliser l'outil élect-

rique approprié pour l'application. Unoutil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

•Ne pas utiliser l'outil électrique si le commutateur ne

permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

•Débrancher l'outil et/ou retirer le bloc-piles, si pos-

sible, avant d’effectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécuritépréventives réduisentlesrisques dedémarrage

accidentel de l'outil.

•Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les in-

structions. Les outils électriques sont dangereux dans

les mains d’utilisateurs novices.

•Entretenir les outils électriques et les accessoires.

Vériﬁer qu'aucune pièce mobile n'est mal alignée ou

bloquée, qu'aucune pièce n'est brisée et s'assurer

qu'aucun autre problème risque d'affecter le bon

fonctionnement de l'outil. En cas de dommages,

faire réparer l’outil avant de l’utiliser. Plusieurs ac-

cidents sont causés par des produits mal entretenus.

•Garder les outils bien affûtés et propres. Des outils

correctemententretenus etdontles tranchantssontbien

RÈGLES DE SÉCURITÉ PARTICU-

LIÈRES POUR LES RABOTEUSES

ENTRETIEN

UTILISATION ET ENTRETIEN

DE LA BATTERIE

affûtésrisquent moinsde sebloquer etsont plusfaciles

à contrôler.

•Utiliser l’outil électrique, les accessoires, les em-

bouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à effectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu peut

être dangereux.

•Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Despoignées etdes surfacesde préhensionglissantes

nepermettent pasde manipuleret decontrôler l'outilen

toute sécurité en cas de situation imprévue.

•Pour recharger le bloc-piles, utiliser seulement le

chargeur spéciﬁé par le fabricant. Un chargeur pou-

vant convenir à un type de bloc-piles peut entraîner un

risque d’incendie lorsqu’il est utilisé avec un autre type

de bloc-piles.

•N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisationde toutautrebloc-piles peut

créer un risque de blessures et d’incendie.

•Lorsque le bloc-piles n’est pas utilisé, le tenir éloi-

gné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

•Éviter tout contact avecle liquide pouvant être éjecté

de la pile en cas de manutention abusive. En cas de

contact accidentel, rincer immédiatementles parties

atteintes avec de l’eau. Si le liquide entre en contact

avecles yeux,consulterun médecin.Le liquideéjecté

des piles peut causer des irritations ou des brûlures.

•N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modiﬁé. Des piles endommagées ou

modiﬁées peuvent adopter un comportement imprévis-

ible pouvant causer un incendie, une explosion ou le

risque de blessures.

•Ne pas exposer le bloc-piles ou l’outil aux ﬂammes

ou à une température excessive. Uneexposition aux

ﬂammes ou à une température supérieure à 130° C

(265° F) peut causer une explosion.

•Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage

de température spéciﬁée. Unecharge incorrecteou à

des températures en dehors de la plage spéciﬁée peut

endommager la pile et augmenter le risque d’incendie.

•Les réparations de l’outil électrique doivent être

conﬁées à un technicien qualiﬁé, utilisant exclu-

sivement des pièces identiques à celles d’origine.

Le maintien de la sûreté de l’outil électrique sera ainsi

assuré.

•Ne jamais effectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

Avertissements de sécurité pour raboteuse :

•Attendrel’arrêtdelalameavantdeposerl’outil.Unelame

exposéeen rotationpourraitengager lasurfaceet causer

une perte de contrôle entraînant des blessures graves.

• Utiliser des serre-joints ou un autre moyen pratique

pour maintenir la pièce sécurisée sur une surface

stable. Le fait de tenir la pièce à travailler avec ses

mains ou contre son corps la rend instable et peut oc-

casionner une perte de contrôle.

•Inspecter la pièce à travailler et retirer les clous

éventuels avant de la couper. Les clous endommag-

eront l’outil et les fragments des clous ou de la lame

peuvent être éjectés en direction de l’opérateur.

•Utiliser uniquement une paire adéquate de lames de

raboteuse bien affûtées. Les lames doivent toujours

être remplacées en paires. Les lames détériorées ou

malappariées peuventcauserun blocage,gougeageou

une perte de contrôle, provoquant ainsi des blessures.

•Garder les mains et toutes les parties du corps à

l’écart des lames. Tenirl’outil defaçon sécuritaireavec

les deux mains. Le contact avec la lame peut causer

des blessures graves.

•Les lames sont tranchantes. Soyez vigilant lorsque

vous changez ou ajustez les lames.

•Avant l’utilisation, s’assurer que les boulons de la

lame sont bienserrés et les lames sont correctement

alignées.Faire tournerl’outil pourvériﬁerla présencede

vibrations ou « d’oscillation latérale » qui peuvent indi-

querque leslames nesont pascorrectementinstallées.

•Garder les mains et les doigts à l’écart de l’éjecteur

de sciure. Arrêter l’outil et retirer le bloc-piles lors du

débourrage.

•Maintenir en l’état les étiquettes et les plaques

d’identiﬁcation. Des informations importantes y ﬁg-

urent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•AVERTISSEMENT Certaines poussièresgénérées par

les activités de ponçage, de coupe, de rectiﬁcation, de

perçage et d’autres activités de construction contien-

nent des substances considérées être la cause de

malformations congénitales et de troubles de l’appareil

reproducteur. Parmi ces substances ﬁgurent:

•le plomb contenu dans les peintures à base de plomb;

•la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

•l’arsenicet lechrome dessciagestraités chimiquement.

Les risques encourus par l’opérateur envers ces expo-

sitions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances

chimiques,l’opérateur doit:travaillerdans unezonebien

ventiléeet porterl’équipement desécurité approprié,tel

qu’un masque anti-poussière spécialement conçu pour

ﬁltrer les particules microscopiques.

No de cat. Volts c.d. RPM Profondeur de

rabotage max Profondeur de

refeuillement max Largeur de

rabotage max

2623-20 18 0 - 14 000 2 mm (5/64") 6 mm (1/2") 82 mm (3-1/4")

SPECIFICATIONS

AVERTISSEMENT Lire toutes les consignes de sécurité, consignes, illustrations et

spéciﬁcationsfournies avec cetoutil électrique. Nepassuivre l’ensembledesrègles etinstructions

peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les

instructionsà desﬁns deréférence ultérieure.Leterme «outilélectrique» ﬁgurantdansles avertissements

ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans ﬁl).

10 11

MONTAGE DE L'OUTIL

AVERTISSEMENT Ne recharger la

batterie qu’avec le chargeur spéciﬁé. Pour

les instructions de charge spéciﬁques, lire le

manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

Pourinsérer la batterie,la glisserdans lecorps de

l’outil. S’assurer qu’elle est ﬁxée solidement.

DESCRIPTION FONCTIONNELLE

1. Poignée

2. Gâchette

3. Verrou de

la gâchette

811 12

PICTOGRAPHIE

Volts

Tension CD seul

Tours-minute á charge (RPM)

CUS Underwriters Laboratories, Inc.

États-Unis et Canada

Système d’aspiration

Réglezle sélecteurd’échappement versla gauche

ouvers ladroite, selon votretravail. Utilisezle sac à

poussièreen option(No decat. 42-16-2623) ouun

aspirateuren fonctionconnecté, lorsde l’utilisation

dela raboteuseen vue degarder lemilieude travail

propre. Installez le sac à poussière ou un tuyau

d’aspiration (38 mm (1-1/2") de diam) en tournant

sur le port d’échappement sélectionné. Toujours

videret nettoyersoigneusement lesac àpoussière

quand il devient à moitié plein et à la ﬁn du travail.

Installation/Remplacement des lames

AVERTISSEMENT La poussière

produite du revêtement de surface tels que

les polyuréthanes, huile de lin, etc. , peuvent

s’enﬂammerspontanément.Pourréduire leris-

que d’incendie, vider lesac à poussière quand

il devient à moitié plein et ne jamais laisser

ou ranger la raboteuse sans avoir complète-

ment vidé le sac. En outre, suivre les recom-

mandations des fabricants de revêtements.

Pince

de la

lame

Boulons

de lame

Lame

AVERTISSEMENT Les lames sont

tranchantes et fragiles. Manipuler avec pré-

caution. Une lacération et/ou des dommages

à la lame peuvent se produire.

AVERTISSEMENT Les lames doi-

vent toujours être remplacées/reversées en

paires. Les lames non appariées peuvent

entraîner une augmentation des vibrations,

perte de contrôle, et de plus faibles perfor-

mances de l’outil.

Les lames de rabotage ont deux bords de coupe,

etpeuvent êtreinversées lorsquel’un desbordsde

coupe devient terne ou ébréché. Ne pas affûter les

lames de la raboteuse. Les lames doivent toujours

être remplacées/reversées en paires. Utiliser des

lames de 82 mm (3-1/4") en carbure de tungstène

ou de carbide, à deux tranchants

4. Utiliser un morceau de bois de rebut et faire

glisser la vieille lame loin de la pince de la lame.

REMARQUE : Si la lame est difﬁcile à enlever,

nettoyer la lame et la pince avec de l’alcool, de

l’essence minérale ou du diluant pour peinture.

5. Tournez le tambour à lames et recommencez

avec l’autre lame.

Installation des lames :

6. Inverserles lamesou utiliser denouvelles lames.

7. Aligner la rainure sur le dessus de la lame avec

la crête de la pince de lame et soigneusement

glisser la lame sur le tambour.

8. Centrer la lame en longueur - elle surplombera

légèrementlapince de lalame surles deuxcôtés.

9. À l’aide d’un bloc de bois, pousser la lame vers

la pince de sorte que la face intérieure de la

lame soit appuyée contre le pas du tambour.

Cela permettra d’assurer un bon alignement et

de réduire les vibrations de l’outil.

10. Serrer les trois boulons de la lame fermement.

11. Tourner le tambour à lames et recommencer

avec l’autre lame.

12. Une fois installé, faire tourner le tambour à

lames aﬁn de s’assurer que la lame ne touche

pas le sabot ou le carter, et que les deux lames

sont installées en ligne droite.

AVERTISSEMENT Pour minimiser

les risques de blessures, portez des lunettes

à coques latérales.

AVERTISSEMENT Retirez la batterie

avantdechangeroud’enleverlesaccessoires.

Utilisez les accessoires spéciﬁquement re-

commandéspourcetoutil,l’utilisationd’autres

accessoires pourrait comporter des risques.

82mm (3-1/4") delargeur, eten casde biseautage

jusqu’à un angle de 45°.

1. Retirer le bloc-piles

2. Visser le garde de guidage dans l’insert droite

ou gauche.

3. À l’aide des vis de serrage, régler la largeur et

le biseautage selon la tâche.

Fermer la béquille

La béquille est fournie pour protéger la lame une

foisque l’outilest posé.Elle serapoussée automa-

tiquementvers lehaut pendantle rabotagenormal.

Pourfermer labéquille manuellement,appuyer sur

« fermer » et glisser vers le côté.

4. Oriﬁces d’échappement

5. Sélecteur d’échappement

6. Bouton de réglage de profondeur (surface de

préhension)

7. Rainure de chanfrein

8. Insert de guide (des deux côtés de l’outil)

9. Sabot avant

10. Protection de courroie d’entraînement

11. Béquille (non illustrée)

12. Sabot arrière

13. Rangement de clé (non illustré)

MANIEMENT

AVERTISSEMENT Il faut toujours

retirer la batterie et verrouiller la détente de

l’outil avant de changer ou d’enlever les ac-

cessoires. L’emploi d’accessoires autres que

ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

AVERTISSEMENT Pour minimiser

les risques de blessures, portez des lunettes

à coques latérales.

Utilisation

1. Retirer le bloc-piles

2. Vériﬁer les lames. Les remplacer si nécessaire.

3. Installer le garde de guidage, si requis.

4. Tourner le sélecteur d’échappement vers la

position désirée. Installer le sac de poussière

ou l’aspirateur sur l’un des côtés de l’outil, si

nécessaire

5. Serrer solidement la pièce.

6. Insérer le bloc-piles.

7. Saisir fermement l’outil par la poignée et le

bouton de réglage de la profondeur.

8. Alignerl’avant del’outil avecla pièceà travailler.

SANS que le tambour n’entre en contact avec

la pièce à travailler, appuyer vers le bas sur le

verrouillage de la gâchette et tirer la gâchette.

Attendre que l’outil atteigne sa pleine vitesse

avant de commencer pour éviter de surcharger

et d’endommager l’outil.

Dépose des lames :

1. Retirer le bloc-piles.

2. Nettoyer la poussière et les débris du tambour

à lames.

3. Utiliser la clé hexagonale fournie de 1/8" pour

desserrer (ne pas retirer) les trois boulons de

la lame.

Réglage de la profondeur de coupe

1. Retirer le bloc-piles

2. Déterminer la quantité de

matériaux à retirer pendant

chaque passage de la rabo-

teuse. Prendre en compte

l’humidité et la dureté de la

pièce à travailler, ainsi que le

taux d’alimentation désiré.

3. Chaqueencoche estde0,1 mm(1/256"). Tourner

le bouton dans le sens horaire pour augmenter

la profondeur de coupe ou dans le sens antiho-

raire pour réduire la profondeur de coupe. Ne

pas changer la profondeur de coupe pendant

le rabotage.

4. Effectuer une coupe d’essai. Si la raboteuse se

déplacefacilement àtravers la pièce,augmenter

la profondeur de coupe. Si la raboteuse semble

se déformer, diminuer la profondeur de coupe.

Installation du garde de guidage

Utiliser le garde de guidage pour une stabilité sup-

plémentaire pendant la coupe des pièces jusqu’à

12 13

Entretien de l’outil

Gardez l’outil, la batterie et le chargeur en bon

état en adoptant un programme d’entretien

ponctuel. Après une période de six mois à un an,

selon l’utilisation, renvoyez l’outil, la batterie et le

chargeur à un centre de service MILWAUKEE ac-

crédité pour les services suivants:

• Lubriﬁcation

• Inspection et nettoyage de la mécanique (engre-

nages, pivots, coussinets, boîtier etc.)

• Inspection électrique (batterie, chargeur, moteur)

• Vériﬁcation du fonctionnement électromécanique

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batteriecomplètement chargée,nettoyezles points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de ser-

vice MILWAUKEE accrédité, aﬁnqu’on en effectue

la réparation (voir “Réparations”).

ENTRETIEN

AVERTISSEMENT Pour minimiser

les risques de blessures corporelles, dé-

branchez le chargeur et retirez la batterie

du chargeur ou de l’outil avant d’y effectuer

des travaux d’entretien. Ne démontez jamais

l’outil, la batterie ou le chargeur. Pour toute

réparation, consultez un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT Pour minimiser

les risques de blessures ou de dommages à

l'outil, n'immergez jamais l'outil, la batterie

ou le chargeur et ne laissez pas de liquide

s'y inﬁltrer.

ACCESOIRES

AVERTISSEMENT Retirez toujours

la batterie avant de changer ou d’enlever les

accessoires. L’utilisation d’autres acces-

soires que ceux qui sont spécifiquement

recommandés pour cet outil peut comporter

des risques.

Pour une liste complète des accessoires, prière

de se reporter au catalogue MILWAUKEE Tool ou

visiterle site internetwww.milwaukeetool.com.Pour

obtenir un catalogue, il sufﬁt de contacter votre dis-

tributeur local ou l'un des centres-service.

9. Garder le sabot avant au même niveau que la

pièce,utiliser unelégère pression pour guider la

raboteuse. La pression ne doit se faire que sur

le sabot avant lors du démarrage de la coupe.

Transférerla pressiondescendantevers lesabot

arrière alors qu’il entre en contact avec la pièce

à travailler.

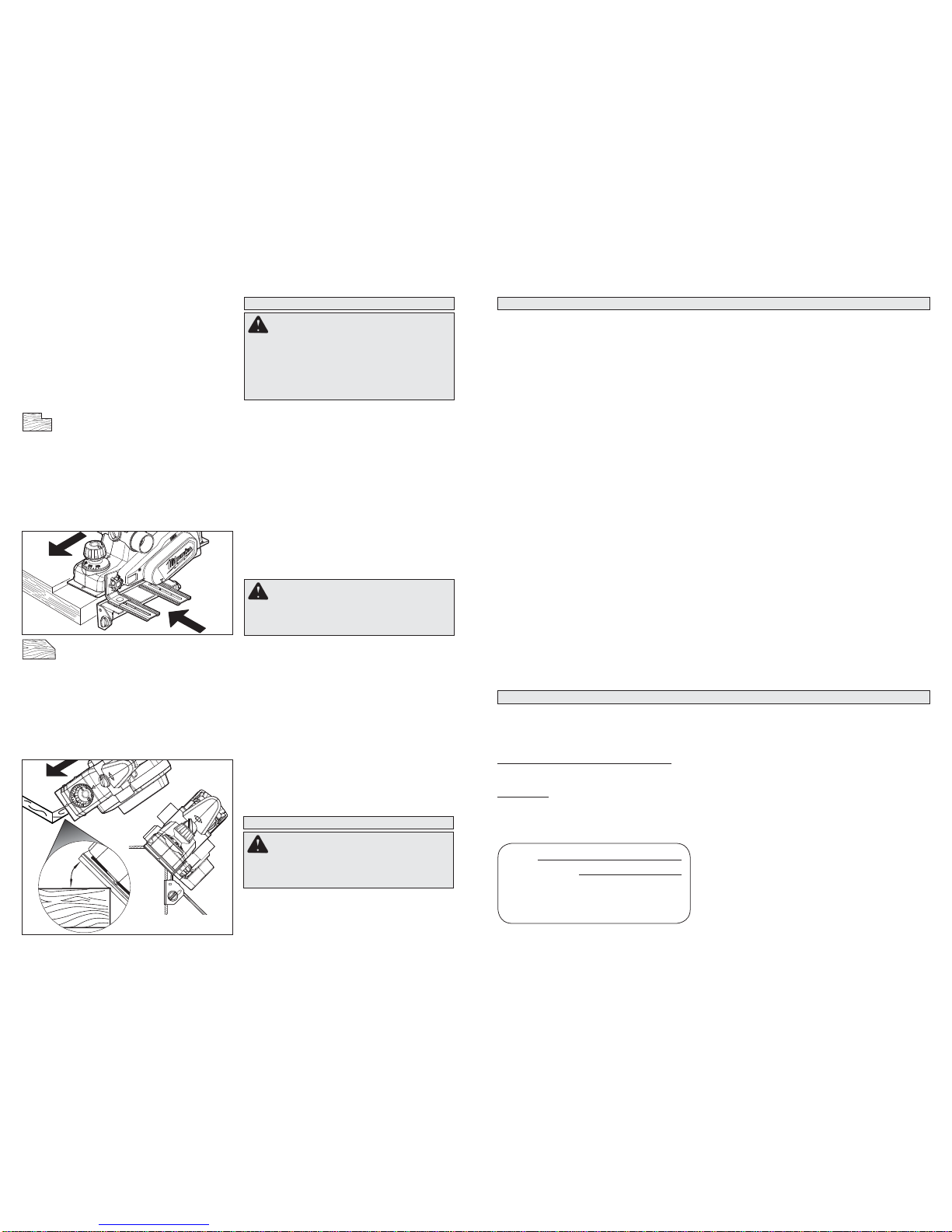

10. Pour les meilleurs résul-

tats, pousser la raboteuse

à travers la pièce à un

rythmehomogène. Nepas

pousser trop vite pour ne

pas mettre le moteur à rude épreuve, ce qui

pourra endommager les lames. Ne pas tirer la

raboteuse en arrière sur la pièce.

Alimentation lente + légère profondeur

de coupe = ﬁnition lisse

Alimentation rapide + grande profondeur

de coupe = ﬁnition rugueuse

11. Une fois le passage terminé, soulever la rabo-

teuse loin de la pièce. Attendre l’arrêt complet

de la lame avant de la poser.

12. Continuer les réductions progressives jusqu’à

s’approcherde laprofondeur désirée.Ajusterle

bouton de réglage pour une très faible profon-

deur pour les passages ﬁnaux. Cela permettra

d’assurer une ﬁnition lisse.

13. Vider et nettoyer le sac à poussière à fond

quand il devient environ à moitié plein et à la

ﬁn d’un travail.

Types de coupes

Refeuillement, feuillurage

Le refeuillement ou le feuillurage, est un type de

coupe gradué réalisé en faisant des passages

répétitifs.Utiliser le gardede guidagepour assurer

unecoupe droite.Aligner lebord de lalame avecla

ligne de coupe et ﬁxer le garde de guidage contre

le côté de la pièce à travailler. Maintenir le bord du

garde contre la pièce pendant le déplacement de

la raboteuse à travers la pièce. Répéter jusqu’à

arriver à la profondeur désirée. La profondeur de

refeuillement maximale est de 13 mm (1/2").

45。

Chanfreinage

Le chanfreinage est un type de coupe angulaire.

Utiliser le garde de guidage pour garantir le même

angle de coupe à chaque passage répétitif.

Aligner la rainure de chanfrein dans le sabot avant

avecle bordde lapièce àtravailler àl’angle désiré.

Fixezle gardedeguidage contrelecôté delapièce,

en utilisant les vis de serrage coniques.

de l’outil propres, à sec et exemptes d’huile ou de

graisse. Le nettoyage de l’outil, du chargeur et de

la batterie doit se faire avec un linge humide et un

savon doux. Certains nettoyants tels l’essence, la

térébenthine, lesdiluants à laque ou à peinture, les

solvants chlorés, l’ammoniaque et les détergents

d’usage domestique qui en contiennent pourraient

détériorer le plastique et l’isolation des pièces. Ne

laissez jamais de solvants inﬂammables ou com-

bustibles auprès de l’outil.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon de garantie couvre

tous les vices de matériau et de fabrication que peut afﬁcher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez

présenter le bon de commande, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations

agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un

entretien, des pièces, des accessoires ou d’autres composants, composer sans frais le 1-800-832-1949 aﬁn d’obtenir les coordonnées

du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenterle produit au centre de réparations agréé, accompagné du bon de commande estampillédu sceau du distributeur ou du magasin

où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les

frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une ﬁn autre que celle indiquée dans le guide de l’utilisateur ﬁnal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modiﬁé ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Note: Si le cordon électrique est endommagé, il doitêtre remplacépar un centre de réparations agréé pour éviter lesrisques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

Chaque outil électrique MILWAUKEE (y compris les produits sans ﬁl [outils, piles, chargeur de piles, lampe de travail]; consulter les énon-

cés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine être exempt de vice de matériau et de

fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen

par MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de fabrication pendant une période de cinq (5) ans* après la date

d’achat, sauf indication contraire. Retourner l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien

agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit.

Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation

par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou des accidents.

*La période de garantie applicable pour les radiosde chantier, le port d’alimentation M12™, Source d'énergieM18™, Ventilateurde chantier

et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de la garantie couvrant la

lampe de travail à DÉL et l’ampoule améliorée à DÉLest une garantie À VIE limitée à l’acheteur d’origine seulement; si, lors d’une utilisation

normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail et l’ampoule seront remplacées sans frais.

*Cettegarantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air,auxblocs piles pour outils

sansﬁl, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte-charge – électrique, à levier et à chaîne (manuel),

auxvestes chauffantes M12™,aux produits réusinés, ni aux produits d’essaiet de mesure. Il existe des garanties distinctes pources produits.

L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁcier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est présentée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ETDE REMPLACEMENT DÉCRITSAUXPRÉSENTESEST UNE CON-

DITIONDU CONTRATD’ACHATDE TOUT PRODUIT MILWAUKEE.SI VOUS N’ACCEPTEZ PASCETTE CONDITION, VOUS NE DEVEZ

PASACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGEACCESSOIRE,

SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS,

DEPERTE OU DE DÉLAISACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCEOUDÉFAUTDETOUTPRODUIT,YCOMPRIS NOTAM-

MENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION OU LALIMITATION DES

DOMMAGESDIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENTNE PASÊTREAPPLICABLES.CETTEGARANTIE

EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE

PERMISEPARLALOI.MILWAUKEE RENONCE ÀTOUTE GARANTIE IMPLICITE,Y COMPRIS, SANS S’Y LIMITER,TOUTEGARANTIE

IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LAMESURE

OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES

EST LIMITÉE À LA PÉRIODE APPLICABLE DE LAGARANTIE EXPRESSE, TEL QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS

ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CIDESSUS

PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL

BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composerle 1-800-SAWDUST(1-800-729-3878)aﬁndetrouver le centrede réparations enusine MILWAUKEEle

plus près.

Maintenir le bord du garde contre la pièce tant que

la raboteuse se déplace à travers la pièce.

Répéter jusqu’à atteindre le chanfrein souhaité.

Nettoyage

Débarrassez les évents du chargeur et de l’outil

desdébris etde lapoussière. Gardezles poignées

14 15

SEGURIDAD EN EL ÁREA

DE TRABAJO

SEGURIDAD ELÉCTRICA

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

SEGURIDAD PERSONAL

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

•Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras son propicias para

los accidentes.

•No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inﬂamables. Las herramientas eléc-

tricas generan chispas que pueden encender el polvo

o los vapores.

•Mantenga a los niños y a los espectadores aleja-

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

•Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modiﬁque el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterrizadas.

Los enchufes y tomacorrientes correspondientes sin

modiﬁcar reducirán el riesgo de descarga eléctrica.

•Evite el contacto corporal con superﬁcies ater-

rizadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

•No exponga las herramientas eléctricas a la lluvia ni

a condiciones húmedas. Si se introduce agua en una

herramientaeléctrica, aumentaráel riesgode descarga

eléctrica.

•No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes aﬁlados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

•Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

•Si es inevitable utilizar una herramienta eléctrica en

un lugar húmedo, utiliceun alimentador de corriente

protegido con un interruptor de circuito por falla de

conexión a tierra (GFCI). El uso de un GFCI reduce el

riesgo de descarga eléctrica.

•Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mien-

tras está cansado o bajo la inﬂuencia de drogas,

alcohol o medicamentos. Unmomento dedistracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

•Utilice equipo de protección personal. Siempre use

protección para los ojos. El equipo de protección, tal

comouna máscaracontrapolvo, calzadoantideslizante,

casco o protección auditiva, utilizado para condiciones

adecuadas disminuirá las lesiones personales.

•Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectarloaunafuentedepodery/obatería,levantaro

trasladar la herramienta. Trasladarherramientas conel

dedoen elinterruptor oenergizarherramientas eléctricas

que tienen el interruptor encendido propicia accidentes.

•Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

•No estire el cuerpo demasiado. Mantenga un buen

contactoentre lospies yel suelo ymantenga el equi-

librio en todo momento. Estopermite unmejor control

dela herramientaeléctrica ensituaciones inesperadas.

•Vístase adecuadamente. No utiliceropa o joyeríahol-

gada. Mantenga el cabello y la ropa alejados de las

partesmóviles. La ropaholgada,las alhajaso elcabello

largopueden quedarseatrapadosen laspartesmóviles.

•Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

cercióresedeque estén conectadosy se utilicencor-

rectamente.Eluso dedispositivos recolectoresde polvo

puede disminuir los riesgos relacionados con el polvo.

•No permita que la familiaridad por el uso frecuente

delas herramientaslo hagan sentirseseguro e igno-

rar los principios de seguridad de las herramientas.

Un descuido puede provocar lesiones graves en una

fracción de segundo.

•No fuerce laherramienta eléctrica. Utilicela herrami-

entaeléctrica correctapara suaplicación. La herram-

ienta eléctrica correcta realizará el trabajo mejor y con

mayorseguridada lavelocidadparala quefuediseñada.

•No utilice la herramienta eléctrica si el interruptor no

laenciende yla apaga. Cualquierherramientaeléctrica

queno puedacontrolarse conel interruptor espeligrosa

y debe repararse.

• Desconecte el enchufe de la fuente de energía y/o

quite la batería de la herramienta eléctrica, si es

posible, antes de realizar cualquier ajuste, cambiar

accesorios o almacenar las herramientas eléctricas.

Tales medidas preventivas de seguridad disminuyen

el riesgo de que la herramienta eléctrica se encienda

accidentalmente.

•Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

•Dé mantenimiento a las herramientas eléctricas y

accesorios. Veriﬁque que no haya desalineación,

amarre de partes móviles, partes rotas o alguna otra

condición que pueda afectar el funcionamiento de

la herramienta eléctrica. Si se daña, asegúrese de

que la herramienta eléctrica sea reparada antes de

MANTENIMIENTO

REGLAS DE SEGURIDAD

ESPECÍFICAS PARA CEPILLOS

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

que se utilice. Muchosaccidentes sonocasionadospor

herramientas eléctricas con mantenimiento deﬁciente.

•Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte aﬁlados son menos

propensas a atorarse y son más fáciles de controlar.

•Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

•Mantenga las empuñaduras y ñas superﬁcies de su-

jeción secas, limpias y libres de aceite y grasa. Las

empuñaduras y superﬁcies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situaciones inesperadas.

•Recargue únicamente con el cargador especiﬁcado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio si

se utiliza con otra batería.

•Utilice las herramientas eléctricas únicamente

con baterías especíﬁcamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

•Cuando la batería no esté en uso, manténgala ale-

jada de otros objetosmetálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan formar una conex-

ión de una terminal a otra. Crear un corto entre las

terminales de la batería puede ocasionar quemaduras

o un incendio.

•Bajo condiciones de maltrato, el líquido puede ser

expulsado de la batería, evite el contacto. En caso

de contacto accidental, lave con agua. Si el líquido

entra en contacto con los ojos, busque además

ayuda médica. Ellíquido expulsadodela bateríapuede

causar irritación o quemaduras.

•No use una batería o herramienta que se haya

dañado o modiﬁcado. Las baterías dañadas o modiﬁ-

cadaspueden mostrarun comportamientoimpredecible,

causando incendios, explosión o riesgo de lesión.

•No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130° C (265° F) puede causar

explosiones.

•Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de tem-

peratura especiﬁcado en las instrucciones. Lacarga

incorrectao atemperaturasfuera delrango especiﬁcado

puededañar labateríay aumentarel riesgode incendio.

•Lleve su herramienta eléctrica a servicio con un

técnico caliﬁcado que use únicamente piezas de

reemplazo idénticas. Estoasegurará quela seguridad

de la herramienta eléctrica se mantenga.

Advertencias de seguridad para cepillos:

•Espere a que la cuchilla se detenga antes de dejar

la herramienta sobre una superﬁcie. Una cuchilla

giratoria expuesta puede atorarse en la superﬁcie, oca-

sionando posible pérdida de control y lesiones graves.

•Utilice prensas de banco u otra forma práctica de su-

jetar y soportar la pieza de trabajo a una plataforma

estable. Sostener la pieza de trabajo con las manos o

apoyadacontra elcuerpoocasiona inestabilidadypuede

generar pérdida de control.

•Inspeccione y retire los clavos de la pieza de trabajo

antes de cortar. Los clavos dañarán la herramienta y

puedenocasionar quefragmentos delclavo ola cuchilla

salgan disparados hacia el operador.

•Utilice únicamente hojas de cepillo aﬁladas y cor-

rectamente emparejadas. Siemprecambie lashojasen

pares.Las hojassin ﬁloo incorrectamenteemparejadas

pueden ocasionar amarres, desprendimientos de mate-

rial o pérdida de control, ocasionando lesiones.

•Mantengalasmanosylaspartesdelcuerpoalejadasde

lashojas.Sostengalaherramientaﬁrmementeconambas

manos.El contactocon lahoja causarálesiones graves.

•Las hojas están aﬁladas. Tenga cuidado al cambiar o

ajustar las hojas.

•Antes de usar la herramienta, asegúrese de que los

pernos estén apretados y las hojas estén correcta-

mentealineadas. Enciendalaherramienta paraveriﬁcar

que no hay vibración o bamboleo, lo que podría indicar

que las hojas están incorrectamente instaladas.

•Mantenga las manos y los dedos alejados de la ca-

naleta de descarga de polvo. Apague la herramienta

y retire la batería antes de despejar los atascos.

•Guarde las etiquetas y placas de especiﬁcaciones.

Estastienen informaciónimportante. Sison ilegiblesosi

nosepuedenencontrar,póngaseencontactoconun cen-

trode serviciodeMILWAUKEEpara unarefaccióngratis.

•ADVERTENCIAAlgunaspartículas depolvo resultantes

del lijado mecánico, aserrado, esmerilado, taladrado y

otras actividades relacionadas a la construcción, con-

tienen sustancias químicas que se saben ocasionan

cáncer, defectos congénitos u otros daños al aparato

reproductivo. A continuación se citan algunos ejemplos

de tales sustancias químicas:

•plomo proveniente de pinturas con base de plomo

•sílice cristalino proveniente de ladrillos,cemento yotros

productos de albañilería y

•arsénicoycromoprovenientesdemaderaquímicamentetratada.

El riesgo que usted sufre debido a la exposición varía

dependiendo de la frecuencia con la que usted realiza

estas tareas. Para reducir la exposición a estas sustan-

ciasquímicas: trabajeen unárea bienventilada, y utilice

equipode seguridadaprobado como,por ejemplo,más-

caras contra el polvo que hayan sido especíﬁcamente

diseñadas para ﬁltrar partículas microscópicas.

ESPECIFICACIONES

Cat.

No. Volts

c.d. RPM Máxima profundidad

de cepillado Máxima profundidad

de machihembrado Máximo ancho

de cepillado

2623-20 18 0 - 14 000 2 mm (5/64") 6 mm (1/2") 82 mm (3-1/4")

ADVERTENCIALeatodaslasadvertenciasdeseguridad,instrucciones,ilustracionesyespeciﬁ-

cacionescon esta herramienta eléctrica.Si nosigue todaslas advertenciase instrucciones,se pueden

provocarunadescargaeléctrica,unincendioolesionesgraves.Guardetodaslasadvertenciaseinstrucciones

paraconsultarlas en el futuro. Eltérmino“herramientaeléctrica”entodaslasadvertenciasincluidasmásabajo

sereﬁereasuherramientaoperadaporconexión(cable)alaredeléctricaopormediodeunabatería(inalámbrica).

•Nunca dé servicio a baterías dañadas. Únicamenteel

fabricanteo proveedoresde servicioautorizados deben

dar servicio a las baterías.

16 17

SIMBOLOGÍA

Volts

Corriente directa

Revoluciones por minuto (RPM)

CUS Underwriters Laboratories, Inc.

Estados Unidos y Canadá

DESCRIPCION FUNCIONAL

1. Empuñadura

2. Gatillo

3. Seguro de

gatillo

811 12

Recolección de polvo

Cambie el selector de escape a la izquierda o a la

derecha,según eltrabajoa realizar. Usela bolsade

polvoopcional (Cat.No. 42-16-2623)o unaaspira-

dora conectada y en operación al utilizar el cepillo

paramantener máslimpia eláreade trabajo.Instale

la bolsa de polvo o una manguera de aspiradora

(38 mm (1-1/2") de diámetro) enroscándola en el

puerto de escape seleccionado. Siempre vacíe y

limpie la bolsa de polvo por completo cuando se

llene a la mitad y al terminar un trabajo.

Instalación/reemplazo de las hojas

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

Para introducir la batería, deslícela en el cuerpo

de la herramienta. Asegúrese de que quede bien

ﬁrme en su posición.

ENSAMBLAJE

ADVERTENCIA Recargue la batería

sólo con el cargador especiﬁcado para ella.

Para instrucciones especíﬁcas sobre cómo

cargar, lea el manual del operador suminis-

trado con su cargador y la batería.

ADVERTENCIA Para reducir el

riesgo de lesiones, extraiga siempre la

batería antes de acoplar o desacoplar

accesorios. Utilice únicamente accesorios

específicamente recomendados para esta

herramienta. El uso de accesorios no

recomendados podría resultar peligroso.

ADVERTENCIA Para reducir el

riesgo de lesiones, use siempre lentes de se-

guridad o anteojos con protectores laterales.

ADVERTENCIA El polvo de recu-

brimientos de superﬁcie, tales como poliure-

tanos, aceite de linaza, etc. puede incendiarse

espontáneamente. Para reducir el riesgo de

incendio, vacíe la bolsa de polvo cuando se

llene a la mitad y nunca guarde ni deje un

cepillo sin vaciar por completo su bolsa de

polvo. Siga también las recomendaciones de

los fabricantes de los recubrimientos.

Abrazadera

de la hoja

Pernos

de la hoja

Hoja

ADVERTENCIA Las hojas están

aﬁladas y son frágiles. Manéjelas con cui-

dado. Pueden ocurrir laceraciones y/o daños

a la hoja.

ADVERTENCIA Siempre cambie/

voltee las hojas en pares. Las hojas no

emparejadas pueden causar aumentos en

la vibración, pérdida de control y menor des-

empeño de la herramienta.

Las hojas del cepillo tienen dos bordes de corte

y pueden voltearse cuando uno de los bordes de

corte pierda el ﬁlo o se desportille. No aﬁle las

hojas del cepillo. Siempre cambie/voltee las hojas

en pares. Utilice únicamente hojas de cepillo de

82 mm (3-1/4”) de tungsteno-carburo o carburo,

de doble ﬁlo (reversibles).

NOTA: Si no sale fácilmente, limpie la hoja y la

abrazadera de la hoja con alcohol, alcoholes

minerales o adelgazador de laca.

5. Gire el tambor de la hoja y repita el proceso con

la otra hoja.

Cómo cerrar la pata de apoyo

La pata de apoyo se proporciona para proteger la

hoja cuando la herramienta se coloca sobre una

superﬁcie. Se empuja hacia arriba automática-

mente durante una operación normal de cepillado.

Paracerrar lapatade apoyomanualmente,empuje

hasta cerrar y deslice hacia un lado.

4. Puertos de escape

5. Selector de escape

6. Perilla de profundidad (superﬁcie de agarre)

7. Ranura de chaﬂán

8. Inserto de tope guía (ambos lados de la

herramienta)

9. Zapata delantera

10. Guarda de banda de accionamiento

11. Pata de apoyo (no se muestra)

12. Zapata trasera

13. Almacenaje de llaves (no se muestra)

OPERACION

ADVERTENCIA Para reducir el

riesgo de lesiones, extraiga siempre la

batería antes de acoplar o desacoplar

accesorios. Utilice únicamente accesorios

específicamente recomendados para esta

herramienta. El uso de accesorios no

recomendados podría resultar peligroso.

ADVERTENCIA Para reducir el

riesgo de lesiones, use siempre lentes de se-

guridad o anteojos con protectores laterales.

Operación

1. Quite la batería.

2. Revise las hojas. Cámbielas si es necesario.

3. Instale el tope guía, si lo desea.

4. Ponga el selector de escape del lado deseado.

Instale la bolsa de polvo o la aspiradora en el

lado necesario de la herramienta, si lo desea.

5. Sujete la pieza de trabajo ﬁrmemente con una

abrazadera.

6. Inserte la batería

7. Tome ﬁrmemente la herramienta de la empuña-

dura y la perilla de ajuste de profundidad.

8. Alineeel frentede laherramientacon lapieza de

trabajo. SIN hacer contacto entre el tambor y la

piezade trabajo,presione haciaabajo el seguro

del gatillo y oprima el gatillo. Espere a que la

herramientallegue asu velocidadmáximaantes

de empezar para evitar sobrecargar y dañar la

herramienta.

Para quitar las hojas:

1. Quite la batería.

2. Limpieel polvoy labasura del tamborde lahoja.

3. Con la llave hexagonal de 1/8" proporcionada,

aﬂoje (no quite) los tres pernos de a hoja.

4. Con un pedazo de madera sobrante, deslice

la hoja gastada hacia fuera de la abrazadera

de la hoja.

Para instalar las hojas:

6. Voltee las hojas para usar los ﬁlos nuevos.

7. Alinee la ranura de la parte superior de la hoja

con el reborde de la abrazadera de la hoja y

deslicecuidadosamente lahoja sobreel tambor.

8. Centre la hoja a lo largo, sobresaldrá un poco

de la abrazadera a ambos lados.

9. Con un bloque de madera, empuje la hoja hacia

ñaabrazadera demanera queel ladointerior de

la hoja quede presionado contra el escalón del

tambor. Esto asegurará la debida alineación y

reducirá la vibración de la herramienta.

10. Apriete los tres pernos de la hoja ﬁrmemente.

11. Gire el tambor de la hoja y repita el proceso

con la otra hoja.

12. Una vez instalada, gire el tambor de la hoja

para asegurar que ésta no entre en contacto

con la zapata o la carcasa, y que las dos hojas

estén instaladas rectamente.

Ajuste de la profundidad de corte

1. Quite la batería.

2. Determine la cantidad de ma-

terial a remover durante cada

pasedel cepillo.Tome encuen-

tala humedady ladureza dela

pieza de trabajo, así como la

velocidad de avance deseada.

3. Cada tope es de 0,1 mm (1/256"). Gire la perilla

hacia la derecha para aumentar la profundidad

decorte, ohacia laizquierdapara disminuirla.No

cambielaprofundidaddecorteduranteelcepillado.

4. Haga un corte de prueba. Si el cepillo se mueve

fácilmente por la pieza de trabajo, aumente la

profundidadde corte.Si elcepilloparece batallar,

disminuya la profundidad de corte.

Instalación del tope guía

Useel topeguía paraestabilidad adicional alcortar

piezasde trabajodehasta 82mm(3-1/4") deancho

y al biselar a un ángulo de hasta 45°.

1. Quite la batería

2. Enrosque el tope guía en el inserto izquierdo o

derecho del tope.

3. Con los tornillos de ajuste manual, ajuste el

ancho y el bisel según el trabajo a realizar.

9. Manteniendo la zapata delantera al ras de la

pieza de trabajo, use presión suave para guiar

el cepillo. Toda la presión debe aplicarse a la

zapata delantera al iniciar el corte. Transﬁera la

presiónhacia abajoa lazapatatrasera amedida

que entra en contacto con la pieza de trabajo.

18 19

10. Para mejores resultados,

empuje el cepillo por la

pieza de trabajo a una

velocidad uniforme. No

empujedemasiado rápido,

ya que hacerlo forzará el

motory podríadañarlas hojas.Nojale elcepillo

hacia atrás sobre la pieza de trabajo.

Alimentación lenta + poca profundidad de

corte = acabado liso

Alimentación más rápida + mayor

profundidad de corte = acabado áspero

11. Cuando termine la pasada, levante el cepillo,

retirándolode lapieza detrabajo.Espere aque

la hoja se detenga totalmente, antes de dejar

la herramienta sobre una superﬁcie.

12. Siga utilizando cortes progresivos hasta acer-

carse a la profundidad deseada. Ponga la

perilla de ajuste en poca profundidad para los

pasesﬁnales. Estoasegurará unacabado liso.

13. Vacíe y limpie la bolsa de polvo por completo

cuando se llene a la mitad y al terminar un

trabajo.

Tipos de corte

Machihembrado, traslapado

Elmachihembrado otraslapado esun tipode corte

escalonado que se logra haciendo pases repetiti-

vos.Use eltope guíapara asegurarun corterecto.

Alinee el borde de la hoja con la línea de corte y

asegure el tope guía contra el costado de la pieza

de trabajo.

Mantenga el borde del tope contra la pieza de tra-

bajoa medidaque elcepillo semueve porla pieza.

Repita hasta lograr la profundidad deseada. La

profundidad máxima de machihembrado es de

13 mm (1/2").

Para una lista completa de accessorios, reﬁérase

a su catálogo MILWAUKEE Tool o visite nuestro

sitio en Internet: www.milwaukeetool.com. Para

obtener un catálogo, contacte su distribuidor local

o uno de los centros de servicio.

ACCESORIOS

ADVERTENCIAParareducir el riesgo

de lesiones, siempre extraiga la batería an-

tes de cambiar o retirar accesorios. Utilice

únicamente accesorios específicamente

recomendados para esta herramienta. El

uso de accesorios no recomendados podría

resultar peligroso.

Mantenimiento de la herramienta

Adopte un programa regular de mantenimiento

y mantenga sus baterías y cargador en buenas

condiciones. Despues de 6 meses a un año,

dependiendo del uso dado, envíe su herrami-

enta, batería y cargador, al Centro de Servicio

MILWAUKEE mas cercano para que le hagan:

• Lubricación

• Inspección mecánica y limpieza (engranes,

ﬂechas, baleros, carcaza, etc.)

• Inspección eléctrica (batería, cargador, motor)

• Probarlapara aseguraruna adecuadaoperación

mecánicay eléctrica

Si la herramienta no arranca u opera a toda su

potenciacon unabatería completamentecargada,

limpie, con una goma o borrador, los contactos de

la batería y de la herramienta. Si aun asi la her-

ramienta no trabaja correctamente, regrésela, con

el cargador y la batería, a un centro de servicio

MILWAUKEE para que sea reparada.

MANTENIMIENTO

ADVERTENCIA Para reducir el

riesgo de una lesión, desconecte siempre la

herramienta antes de darle cualquier man-

tenimiento. Nunca desarme la herramienta ni

trate de hacer modiﬁcaciones en el sistema

eléctrico de la misma. Acuda siempre a un

Centro de Servicio MILWAUKEE para TODAS

las reparaciones.

ADVERTENCIA Para reducir el

riesgo de una explosión, no queme nunca

una batería, aun si está dañada, “muerta” o

completamente descargada.

Limpieza

Limpieel polvoysuciedad delasventilas delcarga-

dor y la herramienta. Mantenga los mangos y em-

puñaduraslimpios, secosylibres deaceiteo grasa.

Use solo jabón neutro y un trapo húmedo para

limpiarla herramienta,bateríay elcargador,ya que

algunos substancias y solventes limpiadores son

45。

Achaﬂanado

El achaﬂanado es un tipo de corte en ángulo. Use

el tope guía para asegurar que se corte el mismo

ángulo durante cada paso repetitivo.

Alinee la ranura del chaﬂán en la zapata delantera

con el borde de la pieza de trabajo al ángulo

deseado.

Asegure el tope guía contra el costado de la pieza

de trabajo usando los tornillos de ajuste manual

del bisel.

Mantenga el borde del tope contra la pieza de tra-

bajoa medidaque elcepillo semueve porla pieza.

Repita hasta lograr el chaﬂán deseado.

dañinos a los plásticos y partes aislantes.Algunos

deestos incluyen:gasolina, turpentina,thíner,lacas,

thíner para pinturas, solventes para limpieza con

cloro,amoníaco ydetergentes caserosque tengan

amonia. Nunca usa solventes inﬂamables o com-

bustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están daña-

dos, envíela al centro de servicio más cercano.

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y

el Caribe se debe conﬁrmar en el Centro de Servicio Autorizado el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de ServicioAutorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió

el producto. Si no la tienen, podrá presentar el comprobante de compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "[email protected]", para ubicar el Centro de

Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra.Ahí se reemplazará cualquier

pieza o componente defectuoso sin cargo alguno para el usuario ﬁnal. La empresa se hace responsable de los gastos de transportación razonablemente

erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES.

Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Segarantiza al comprador original que ninguna de las herramientaseléctricas MILWAUKEE(incluidoelproducto inalámbrico, la herramienta y las baterías;

consulte las declaraciones distintas y por separado en GARANTÍA LIMITADADEL PAQUETE DE BATERÍAS INALÁMBRICAS y de las luces de trabajo

y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto

a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE

compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta

eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío

prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños

que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE,

uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

*El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, Ventilador para obra

y de las carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente

y del foco mejorado con diodo luminiscente es una garantía VITALICIAlimitada para el comprador original únicamente. Si durante el uso normal el foco

de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga.

*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores

eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de

calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos.

No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto

se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía.

LAACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CON-

STITUYE UNACONDICIÓN DEL CONTRATO POR LACOMPRADE CADA PRODUCTO MILWAUKEE. SI NOACEPTA ESTACONDICIÓN, NO DEBE

COMPRARELPRODUCTO.MILWAUKEENO SERÁ ENNINGÚN CASO RESPONSABLE DEDAÑOS INCIDENTALES,ESPECIALES,CONSECUENTES

O PUNITIVOS, NI DE COSTOS, HONORARIOS DEABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CON-

SECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR

PÉRDIDADEGANANCIAS.ALGUNOSESTADOSNOPERMITEN LAEXCLUSIÓN O LALIMITACIÓN DE DAÑOS INCIDENTALESO CONSECUENTES.

POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN NOAPLICARSE PARA USTED. ESTA GARANTÍAES EXCLUSIVA

Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LALEY, MILWAUKEE SE EXIME DE

TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA

UN USO O PROPÓSITO EN PARTICULAR; EN LAMEDIDA EN QUE DICHARENUNCIA NO ESTÉ PERMITIDAPOR LA LEY, DICHAS GARANTÍAS

IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍAEXPRESAAPLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE.ALGUNOS

ESTADOS NO PERMITEN LIMITACIONES EN LADURACIÓN DE UNA GARANTÍAIMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE

NO APLICARSE PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERE-

CHOS QUE VARÍAN DE ESTADO EN ESTADO.

Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá.

Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE,

www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.

MILWAUKEE ELECTRIC TOOL CORPORATION

13135 West Lisbon Road • Brookﬁeld, Wisconsin, U.S.A. 53005

58-14-0026d1 04/15 Printed in China

961016113-01(A)

UNITED STATES

MILWAUKEE Service CANADA - Service MILWAUKEE

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfactionwith ourproducts isvery important

to us!

If you encounter any problems with the operation

of this tool, or you would like to locate the factory

Service/Sales Support Branch or authorized

service station nearest you, please call...

1.800.268.4015

Monday – Friday 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Additionally, we have a nationwide network of

authorizedDistributorsreadytoassistyouwithyour

tool and accessory needs. Call 1.800.268.4015

to ﬁnd the names and addresses of the closest

retailers or consult “Where to buy” on our Web site

www.milwaukeetool.com

MILWAUKEE est ﬁer de proposer un produit de

première qualité NOTHING BUT HEAVY DUTY®. Votre

satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour

localiser le centre de service/ventes ou le centre

d’entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Notre réseau national de distributeurs agréés se

tientàvotre dispositionpour fournirl’aide technique,

l’outillage et les accessoires nécessaires.

Composez le 1.800.268.4015 pour obtenir les

nomset adressesdes revendeurslesplus proches

oubien consultezlasection «Oùacheter»sur notre

siteweb àl’adresse www.milwaukeetool.com

CENTRO DE ATENCION A CLIENTES

Av. Presidente Masarik 29 Piso 7

CP. 11570. Col. Chapultepec Morales

Del. Miguel Hidalgo, Distrito Federal, México

01-800-8321949

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

Para información de Centros de Servicio busca

el icono “Servicio al cliente”- “Contáctanos”

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfaction with our products is very impor-

tant to us! If you encounter any problems with the

operationof thistool, oryou wouldlike tolocatethe

factoryService/Sales SupportBranchor authorized

service station nearest you, please call...

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with

yourtoolandaccessoryneeds.Checkyour“Yellow

Pages” phone directory under “Tools-Electric” for

thenames&addressesofthosenearestyouorsee

the 'Where To Buy' section of our website.

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center

Search' icon found in the 'Parts & Service' section.

Contact our Corporate After Sales Service

Technical Support about ...

• Technical Questions

• Service/Repair Questions

• Warranty call: 1-800-SAWDUST

fax: 1.800.638.9582

email: [email protected]

www.milwaukeetool.com and...

• receive important notiﬁcations regarding

your purchase

• ensure that your tool is protected under the

warranty

• become a HEAVY DUTY club member

MEXICO - Soporte de Servicio MILWAUKEE

Contacta nuestro servicio técnico para….

• Preguntas Técnicas

• Asesoría, servicio y reparación

• Garantía

Adicionalmente, tenemos una red nacional de

distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por favor,

llameal 01800 8321949para obtenerlosnombres

y direcciones de los más cercanos a usted, o

consulte la sección "Dónde Comprar" en nuestro

sitio web www.milwaukeetool.com.mx

Table of contents

Languages:

Other Milwaukee Planer manuals

Milwaukee

Milwaukee M18 2623-20 User manual

Milwaukee

Milwaukee M12 BLP User manual

Milwaukee

Milwaukee M18 BP User manual

Milwaukee

Milwaukee M18 BP-0 User manual

Milwaukee

Milwaukee M12 BLP User manual

Milwaukee

Milwaukee PR 320 User manual

Milwaukee

Milwaukee M18 BP User manual

Milwaukee

Milwaukee M18 BP User manual

Milwaukee

Milwaukee M12 2524-20 User manual

Popular Planer manuals by other brands

Chicago Electric

Chicago Electric 91062 operating instructions

Robust

Robust RB-PL 900 Original operating instructions

Felder

Felder Hammer A3 31 Mounting instructions

Shop fox

Shop fox SHOP FOX W1742S insert Manual insert

Gude

Gude HO 82-850 Translation of the original instructions

Rikon Power Tools

Rikon Power Tools 25-210 Operator's manual

Ozito

Ozito Power X Change PXPLS-082 instruction manual

Grizzly

Grizzly Polar Bear G0634XP Manual insert

Powermatic

Powermatic PM201HH brochure

DeWalt

DeWalt XR Li-ION DCP580 Original instructions

Constructor

Constructor CPL901BC Original instructions

Black & Decker

Black & Decker KW750 user manual

Makita

Makita KP0810 instruction manual

Parkside

Parkside PEH 30 C3 Original instructions

Ryobi

Ryobi AP13 operating manual

Makita

Makita DKP181 instruction manual

Baileigh

Baileigh IP-2008-HD Operator's manual

Worx

Worx WX623 Original instructions
