Milwaukee M12 2524-20 User manual

Cat. No. / No de cat.

2524-20

M12™ BRUSHLESS 2" PLANER

RABOTEUSE SANS BALAI DE 50 mm (2") M12™

CEPILLADORA SIN CEPILLOS DE 50 mm (2") M12™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIAPara reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

•Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

apower tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

•Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use

any adapter plugs with earthed (grounded)

power tools. Unmodified plugs and match-

ing outlets will reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

•Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

•When operating a power tool outdoors, use an ex-

tension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

•If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

•Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment

such as a dust mask, non-skid safety shoes,

hard hat or hearing protection used for appropri-

ate conditions will reduce personal injuries.

•Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

•Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

•Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

•Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

•Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

•Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

•Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

•Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

•Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

•Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging im-

properly or at temperatures outside the specied range

may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES

FOR PLANERS

Planer safety warnings:

• Wait for the cutter to stop before setting the tool

down. An exposed rotating cutter may engage the

surface leading to possible loss of control and seri-

ous injury.

•Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the work by your hand or against the body

leaves it unstable and may lead to loss of control.

•Inspect and remove nails from the workpiece

before cutting. Nails will damage the tool and could

result in fragments of nail or blade being thrown

toward the operator.

• Use only sharp, properly paired planer blades.

Always change blades in pairs. Dull or improperly

paired blades may cause binding, gouging, or loss

of control, causing injury.

•Keep hands and body away from blades. Hold

tool securely with both hands. Contact with

blade will result in serious injury.

•Blades are sharp. Use care when changing or

adjusting blades.

• Before use, ensure blade bolts are tight and

blades are properly aligned. Run the tool to check

for vibration or “wobble” that could indicate improp-

erly installed blades.

• Keep hands and ngers away from dust chute.

Turn o󰀨 tool and remove battery pack before clearing

jams.

•Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

•lead from lead-based paint

•crystalline silica from bricks and cement and other

masonry products, and

•arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

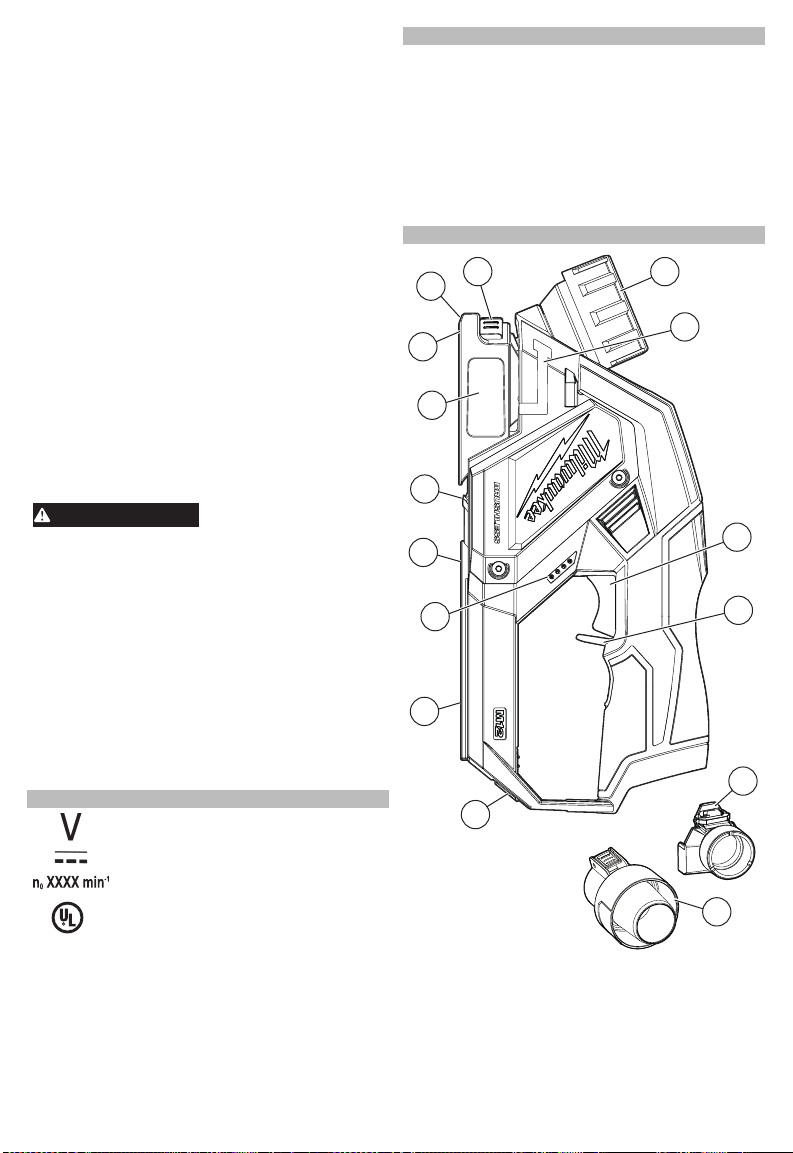

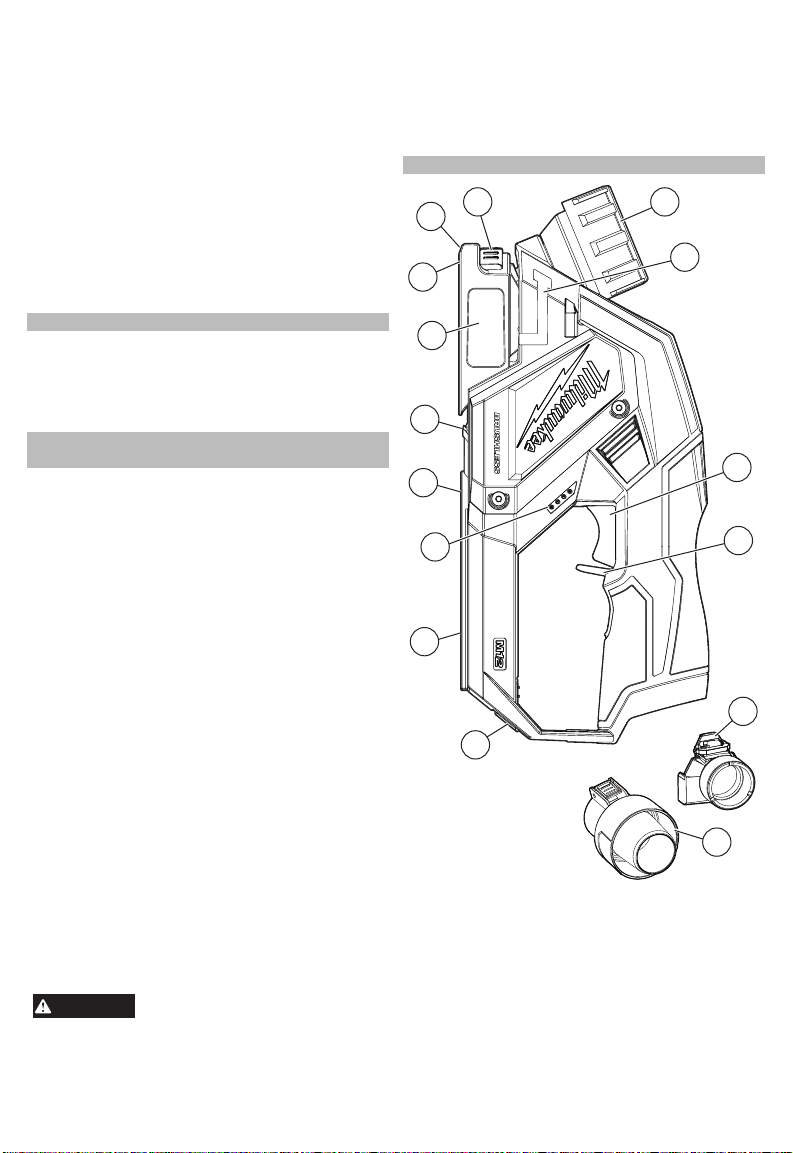

FUNCTIONAL DESCRIPTION

1. Chamfer groove

(not shown)

2. Shavings diverter

3. Depth adjustment

knob

4. Vacuum adapter track

5. Trigger

6. Trigger lock-o󰀨

7. Blade and tool

storage

8. Kickstand

(not shown)

9. Fuel gauge

10. Rear shoe

11. Blade clamp

12. Shavings ejection

area

13. Front shoe

14. Shavings collection

attachment

15. Vacuum port

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per Minute (RPM)

CUS

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No...................................................... 2524-20

Volts.............................................................. 12 DC

Battery Type .................................................M12™

Charger Type................................................M12™

No Load RPM ................................ 13,050 - 14,500

Max Planing Depth ......................................... 5/64"

Max Planing Width.........................................2-1/5"

Max Rabbeting Depth ..................................... 7/10"

Recommended Ambient

Operating Temperature ......................0°F to 125°F

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always lock the trigger or remove

the battery pack any time the tool

is not in use.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

To reduce the risk of injury, always wear proper

eye protection marked to comply with ANSI Z87.1.

Dust from surface coatings such as polyure-

thanes, linseed oil, etc., can self-ignite. Follow the

recommendations of the coatings manufacturers.

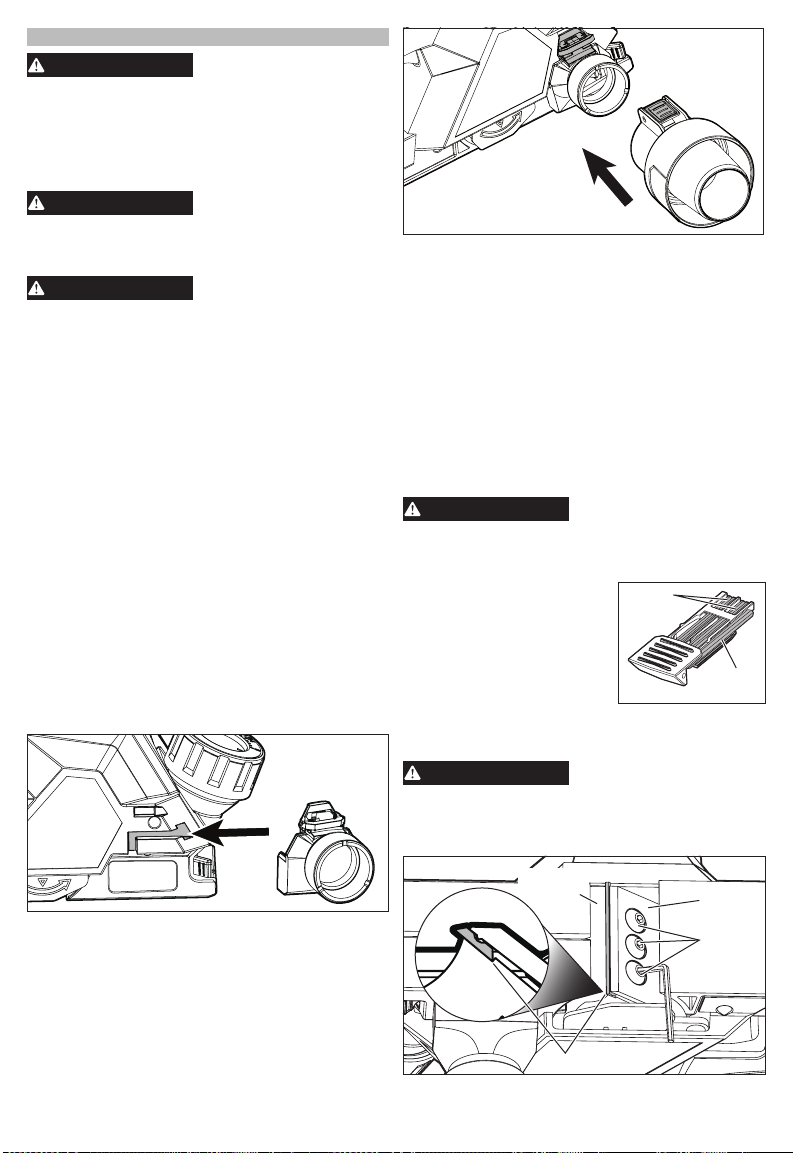

Shavings Collection Option

To keep the workplace cleaner, connect to a running

vacuum when using the planer.

1. Switch the shavings diverter to the left or right,

depending on the job.

2. Slide the included shavings collection attachment

onto the planer. Ensure it clicks into place.

NOTE: If you are not using the shavings collection

option, do not run the planer with the shavings

collection attachment installed on the tool.

3. Attach the included vacuum port to the shavings

collection attachment by pushing down on the

lever on the vacuum adapter.

4. Push a vacuum hose (1-1/4", 1-7/8", or 2-1/2"

diameter) onto the vacuum port.

5. To remove the vacuum and adapter, pull the

hose o󰀨 the vacuum port and push the lever on

the adapter and pull to remove from the shavings

collection attachment.

At the end of each project, clear the shavings ejection

area of all debris.

1. Remove battery pack.

2. Use a non-marring (non-metallic) object to clear

the shavings ejection area of debris, such as the

blunt end of a pen or a pencil.

3. If necessary, use a vacuum to remove any extrane-

ous debris from the shavings ejection area.

WARNING

Blades are sharp and fragile.

Handle with care. Laceration and/

or damage to the blade can occur.

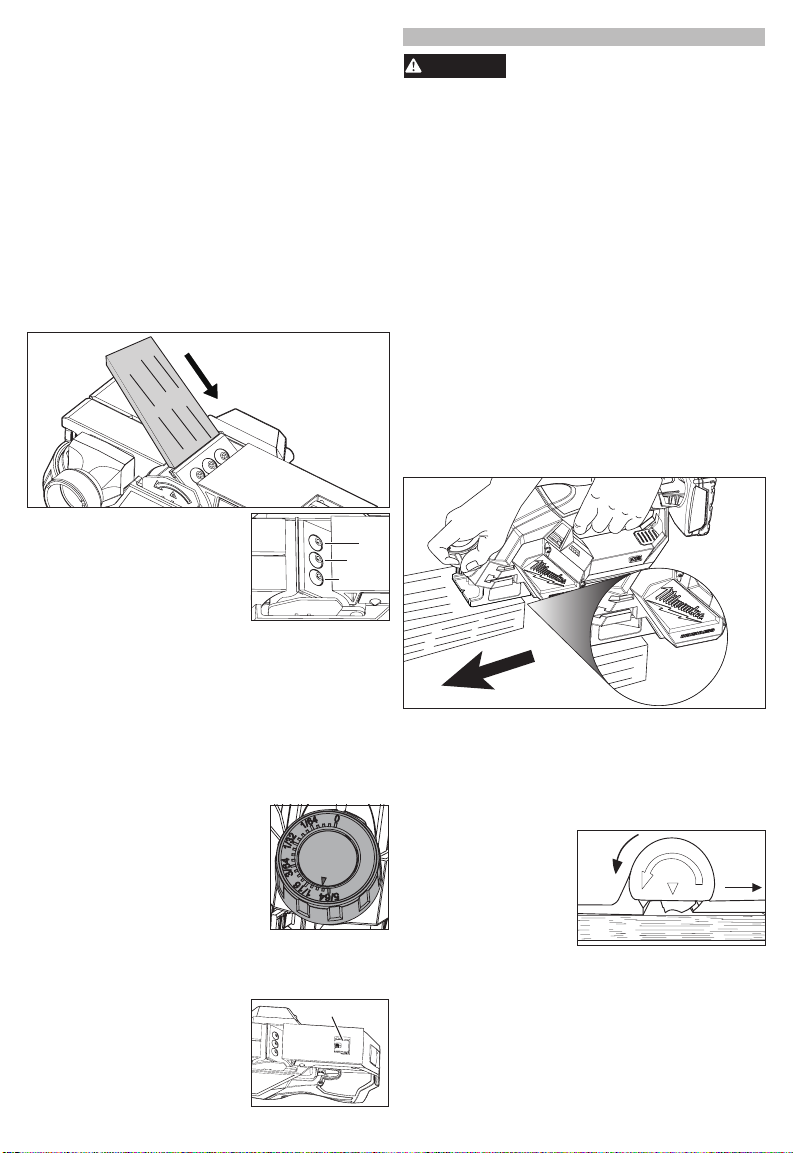

Installing/Replacing Blades

The planer blades have two

cutting edges, and may be

reversed when one of the

cutting edges becomes dull

or chipped. Do not sharpen

planer blades. Always change/

reverse blades in pairs. Use

only 2-1/4", tungsten-carbide

or carbide, double-edged (reversible) planer blades.

WARNING

Always change/reverse blades in

pairs. Unpaired blades can cause

increases in vibration, loss of control, and lower

tool performance.

Blade

clamp

Blade

bolts

Blade

drum

To remove blades:

1. Remove battery pack.

2. Clean dust and debris from the blade drum.

3. Using the 1/8" hex wrench provided, loosen (do

not remove) the three blade bolts.

Hex

wrench

Blades

4. Using a scrap piece of wood, slide the old blade

out of the blade clamp.

NOTE: If the blade is di󰀩cult to remove, clean the

blade and blade clamp with alcohol, mineral spirits,

or lacquer thinner.

5. Rotate the blade drum and repeat for other blade.

To install blades:

1. Remove battery pack.

2. Reverse blades or use new blades.

3. Align the groove on the top of the blade with the

ridge of the blade clamp and carefully slide the

blade onto the drum.

4. Center the blade lengthwise - it will overhang the

blade clamp slightly on both sides.

5. Using a block of wood, push the blade back to-

wards the blade clamp so that the inner side of

the blade is pressed against the step on the drum.

This will ensure proper alignment to reduce tool

vibration and verify the depth of cut is accurate.

6. Using a torque wrench, tighten

all three blade bolts to

19 in. lb.

7. Verify torque of all bolts again

now that the blade is secured

into place. WARNING! Im-

properly tightened blade bolts

may result in loosened blades, which could cause

injury or damage to the tool or workpiece.

8. Rotate blade drum and repeat for other blade.

9. Once installed, rotate the blade drum to ensure the

blade does not contact the shoe or housing, and

that the blades are both installed straight.

Adjusting the Depth of Cut

1. Remove battery pack.

2. Determine the amount of material to be removed

during each pass of the planer. Take into account

the moisture and hardness of the workpiece, as

well as the desired feed rate.

3. Each detent is 1/256". Turn the

knob clockwise to increase the

depth of cut, counterclockwise

to decrease the depth of cut.

Do not change the depth of cut

while planing.

4. Make a test cut. If the planer

moves easily through the workpiece, increase

the depth of cut. If the planer seems to strain,

decrease the depth of cut.

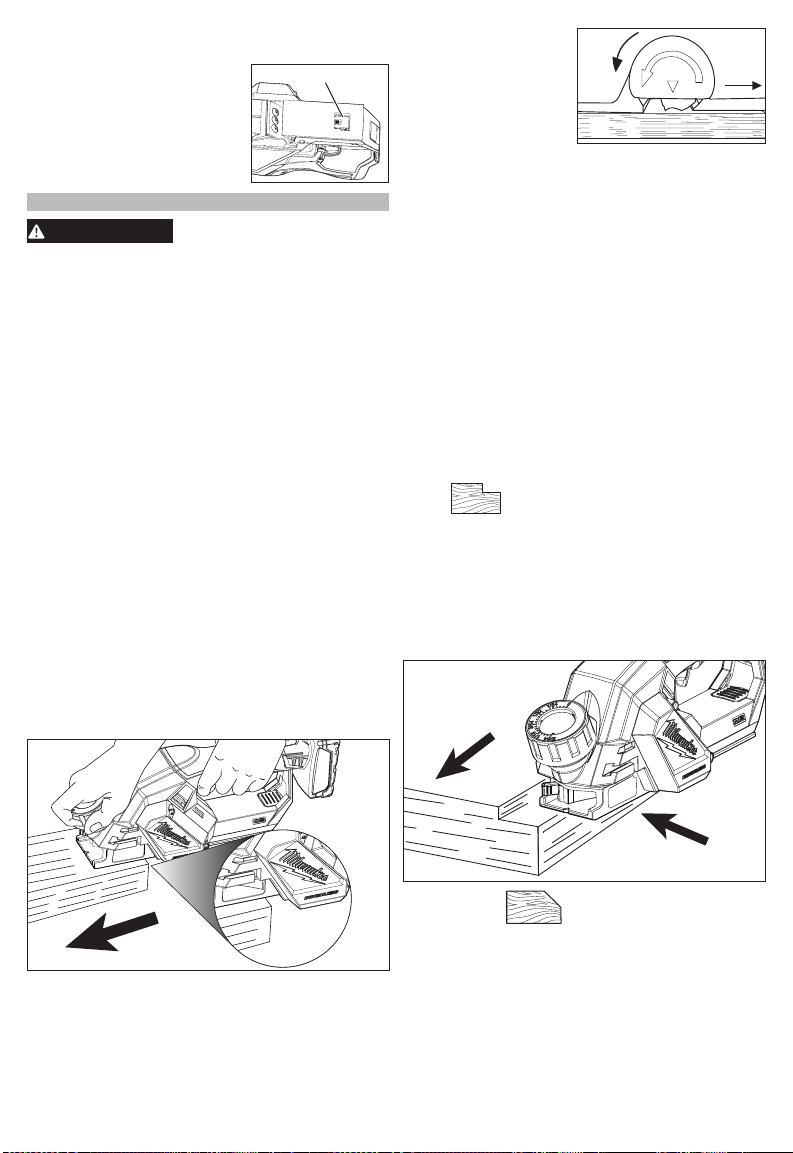

Closing the Kickstand

The kickstand is provided to

protect the blade when the tool

is set down. It is pushed up

automatically during a normal

planing operation. To close the

kickstand manually, push closed

and slide to the side.

Kickstand

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Operation

1. Remove battery pack.

2. Check blades. Replace if necessary.

3. Turn the shavings diverter to the desired side.

Install the vacuum on the appropriate side of the

tool, if desired.

NOTE: Only attach the shavings collection attach-

ment if using the dust collection methods.

4. Adjust the depth of cut based on amount of mate-

rial to be removed.

5. Clamp work securely.

6. Insert battery pack.

7. Securely grasp the tool by the handle and the

depth adjustment knob.

8. Line up the front of the tool with the workpiece.

WITHOUT contacting the blade drum to the

workpiece, press down on the trigger lock-o󰀨 and

pull the trigger. Wait for the tool to come to full

speed before beginning to avoid overloading and

damaging the tool.

9. Keeping the front shoe flush with the work-

piece, use gentle pressure to guide the planer.

All pressure should be on the front shoe when

starting the cut. Transfer downward pressure

to the rear shoe as it contacts the workpiece.

NOTE: Too much pressure will result in uneven

planing.

10. For best results, push

planer through the

workpiece at an even

rate. Do not push too

fast as it will strain

the motor and could

damage the blades.

Do not pull the planer

backward over the workpiece.

Slow feed + shallow depth of cut = smooth nish

Faster feed + deep depth of cut = rough nish

11. When nished with the pass, lift the planer away

from the workpiece. Wait for the blade to come to

a complete stop before setting down.

12. Continue using progressive cuts until near the

desired depth. Set the adjustment knob to a very

shallow depth for the nal passes. This will ensure

a smooth nish.

13. If chute becomes clogged, remove battery pack

and clear all dust and debris. WARNING! Keep

hands and ngers away from dust chute. Turn o󰀨

tool and remove battery pack before clearing jams.

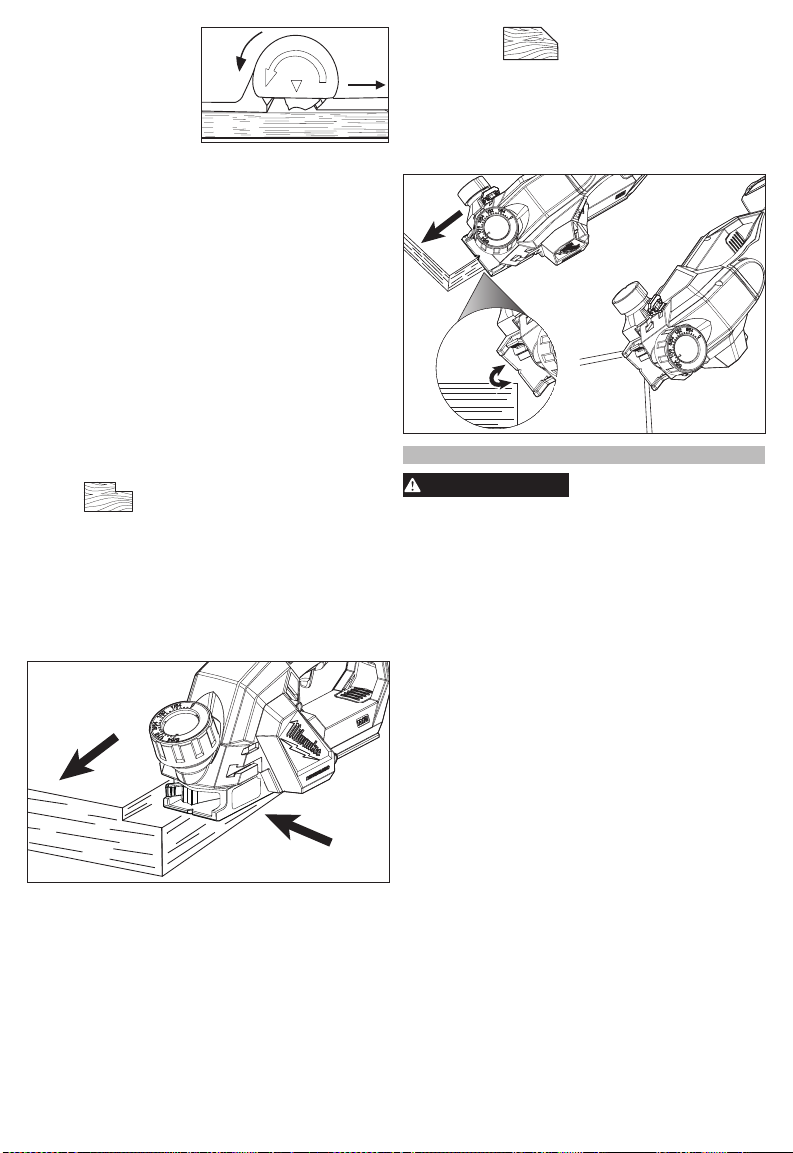

Types of Cuts

Rabbeting, Shiplapping

Rabbeting, or shiplapping, is a type of step cut

achieved by making repetitive passes.

1. Align the blade edge with the cutting line.

2. At an even rate, slide the planer along the workpiece.

3. Repeat until the desired depth is reached.

Maximum rabbeting depth is 7/10". Maximum

rabbeting width is 2-1/5".

Chamfering

Chamfering is a type of angle cut.

1. Align the chamfer groove in the front shoe with

the edge of the workpiece at the desired angle.

2. At an even rate, slide the planer along the workpiece.

3. Repeat until the desired chamfer is reached.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from any vents. Keep tool

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

This MILWAUKEE power tool* is warranted to the original purchaser

from an authorized MILWAUKEE distributor only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on this power tool which,

after examination, is determined by MILWAUKEE to be defective

in material or workmanship for a period of ve (5) years after the

date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other

than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover battery packs or all power tools. Refer

to the separate and distinct warranties available for those products.

The warranty period for the LED in the LED Work Light (49-24-0171)

and the LED Upgrade Bulb (49-81-0090) is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED

Upgrade Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THEABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility

for warranty and non-warranty service on a MILWAUKEE power tool.

RÈGLES DE SÉCURITÉ

GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes, il-

lustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent

à une bonne distance au moment d’utiliser un outil

électrique. Les distractions peuvent causer une perte

de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

•Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

•Ne pas maltraiter le cordon d'alimentation. Ne

jamais utiliser le cordon d’alimentation pour trans-

porter l’outil électrique et ne jamais débrancher ce

dernier en tirant sur le cordon. Garder le cordon à

l'écart de la chaleur, de l'huile, des objets tranchants

et des pièces en mouvement. Un cordon endommagé

ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite de

terre. L’utilisation d’un disjoncteur de fuite de terre

réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

•Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

électrique. Ne pas utiliser cet appareil en cas de

fatigue ou sous l’inuence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut entraîner des

blessures graves.

• Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les

conditions, porter aussi un masque antipoussières,

des bottes de sécurité antidérapantes, un casque

protecteur ou une protection auditive an de réduire

les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Une bonne stabilité procure un

meilleur contrôle de l’outil électrique en cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépous-

siérage, s'assurer qu'ils sont connectés et correcte-

ment utilisés. L’utilisation d’un collecteur de poussière

permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre su󰀩sant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave

en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élec-

trique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur ne

permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’effectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires.

Vérier qu'aucune pièce mobile n'est mal alignée ou

bloquée, qu'aucune pièce n'est brisée et s'assurer

qu'aucun autre problème risque d'a󰀨ecter le bon

fonctionnement de l'outil. En cas de dommages,

faire réparer l’outil avant de l’utiliser. Plusieurs

accidents sont causés par des produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien a󰀨ûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à e󰀨ectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu

peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil

en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement les

parties atteintes avec de l’eau. Si le liquide entre

en contact avec les yeux, consulter un médecin.

Le liquide éjecté des piles peut causer des irritations

ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modifiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une explosion

ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition aux

ammes ou à une température supérieure à 130°C

(265°F) peut causer une explosion.

•Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage

de température spéciée. Une charge incorrecte ou à

des températures en dehors de la plage spéciée peut

endommager la pile et augmenter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être

conées à un technicien qualié, utilisant exclusive-

ment des pièces identiques à celles d’origine. Le

maintien de la sûreté de l’outil électrique sera ainsi

assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

PARTICULIÈRES CONCERNANT

LES RABOTEUSES

Avertissements de sécurité pour raboteuse :

• Attendre l’arrêt de la lame avant de poser l’outil.

Une lame exposée en rotation pourrait engager la

surface et causer une perte de contrôle entraînant

des blessures graves.

•Utiliser des serre-joints ou un autre moyen pra-

tique pour maintenir la pièce sécurisée sur une

surface stable. Le fait de tenir la pièce à travailler

avec ses mains ou contre son corps la rend instable

et peut occasionner une perte de contrôle.

•Inspecter la pièce à travailler et retirer les clous

éventuels avant de la couper. Les clous endom-

mageront l’outil et les fragments des clous ou de la

lame peuvent être éjectés en direction de l’opérateur.

• Utiliser uniquement une paire adéquate de lames

de raboteuse bien a󰀨ûtées. Les lames doivent

toujours être remplacées en paires. Les lames dété-

riorées ou mal appariées peuvent causer un blocage,

gougeage ou une perte de contrôle, provoquant ainsi

des blessures.

•Garder les mains et toutes les parties du corps à

l’écart des lames. Tenir l’outil de façon sécuritaire

avec les deux mains. Le contact avec la lame peut

causer des blessures graves.

•Les lames sont tranchantes. Soyez vigilant lorsque

vous changez ou ajustez les lames.

• Avant l’utilisation, s’assurer que les boulons de la

lame sont bien serrés et les lames sont correcte-

ment alignées. Faire tourner l’outil pour vérier la

présence de vibrations ou « d’oscillation latérale »

qui peuvent indiquer que les lames ne sont pas cor-

rectement installées.

• Garder les mains et les doigts à l’écart de

l’éjecteur de sciure. Arrêter l’outil et retirer le bloc-

piles lors du débourrage.

•Maintenir en l’état les étiquettes et les plaques

d’identification.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage et

d’autres activités de construction contiennent des

substances considérées être la cause de malformations

congénitales et de troubles de l’appareil reproducteur.

Parmi ces substances gurent:

•le plomb contenu dans les peintures à base de plomb;

•la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces exposi-

tions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances

chimiques, l’opérateur doit: travailler dans une zone

bien ventilée et porter l’équipement de sécurité ap-

proprié, tel qu’un masque anti-poussière spécialement

conçu pour ltrer les particules microscopiques.

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

CUS

UL Listing Mark pour

Canada et États-unis

SPECIFICATIONS

No de Cat.................................................. 2524-20

Volts.............................................................. 12 CD

Type de batterie ...........................................M12™

Type de chargeur ........................................M12™

TR/MIN sans charge...................... 13 050 - 14 500

Profondeur maximale de rabotage .....2 mm (5/64")

Largeur maximale de rabotage........56 mm (2-1/5")

Profondeur maximale

de feuillure ..................................16,8 mm (7/10")

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

DESCRIPTION FONCTIONNELLE

1. Rainure de chanfrein

(non illustrée)

2. Déecteur de copeaux

3. Bouton de réglage de

profondeur

4. Rail d’adaptateur

d’aspirateur

5. Gâchette

6. Verrou de gâchette

7. Rangement d’outil et

de lame

8. Béquille (non illustrée)

9. Voyant de charge

10. Sabot arrière

11. Bride de lame

12. Zone d’éjection

de copeaux

13. Sabot avant

14. Accessoire

de collecte de

copeaux

15. Port d’aspirateur

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Toujours verrouiller la

détente ou retirer la bat-

terie les fois que l’outil est inutilisé.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

An de minimiser le risque de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

La poussière provenant des revêtements des

surfaces, telles que les polyuréthanes, l’huile de

lin, etc. peut prendre feu soudainement. An de

minimiser le risque d’incendie, vider le sac pour

copeaux lorsqu’il est à demi plein et ne jamais

entreposer ou laisser une raboteuse sans avoir

vidé complètement son sac pour copeaux. En

outre, suivre les recommandations des fabricants

des revêtements.

Option de collecte de copeaux

Pour garder le lieu de travail propre, le connecter à un

aspirateur allumé lors de l’utilisation d’une raboteuse.

1. Mettre le déecteur de copeaux à droite ou à

gauche, selon la tâche à e󰀨ectuer.

2. Glisser l’adaptateur de collecte de copeaux com-

pris sur la raboteuse. Constater qu’il encliquette

en place.

REMARQUE : Si vous n’allez pas utiliser l’option

de collecte de copeaux, ne pas démarrer la rabo-

teuse si l’accessoire de collecte de copeaux est

installé dans l’outil.

3. Attacher le port d’aspirateur compris à l’adaptateur

de collecte de copeaux en abaissant le levier dans

l’adaptateur d’aspirateur.

4. Pousser un tuyau d’aspirateur (d’un diamètre de

31.8 mm (1-1/4"), de 47.62 mm (1-7/8") ou de

63.5 mm (2-1/2")) dans le port d’aspiration.

5. Pour retirer l’aspirateur et l’adaptateur, tirer sur le

tuyau pour le séparer du port d’aspirateur et pousser

le levier sur l’adaptateur et ensuite, tirer sur eux pour

les retirer de l’accessoire de collecte de copeaux.

À la n de chacun de vos projets, nettoyer tout débris

de la zone d’éjection de copeaux.

1. Retirer le bloc-piles.

2. Utiliser un objet non égratignant (non métallique),

tel que le bord émoussé d’un stylo ou d’un crayon,

pour déboucher la zone d’éjection de copeaux

des débris.

3. Utiliser un aspirateur, si nécessaire, pour retirer tous

les débris étranges de la zone d’éjection de copeaux.

AVERTISSEMENT

Les lames sont tran-

chantes et fragiles. Manip-

uler avec précaution. Une lacération et/ou des

dommages à la lame peuvent se produire.

Installation/Remplacement des lames

Les lames de rabotage ont

deux bords de coupe, et peu-

vent être inversées lorsque

l’un des bords de coupe devi-

ent terne ou ébréché. Ne

pas affûter les lames de la

raboteuse. Les lames doivent

toujours être remplacées/

reversées en paires. Utiliser des lames de 57 mm

(2-1/4") en carbure de tungstène ou de carbide, à

deux tranchants.

AVERTISSEMENT

Les lames doivent tou-

jours être remplacées/re-

versées en paires. Les lames non appariées

peuvent entraîner une augmentation des vibra-

tions, perte de contrôle, et de plus faibles perfor-

mances de l’outil.

Bride de

lame

Boulons

de lame

Tambour

de lame

Lame

Dépose des lames :

1. Retirer le bloc-piles.

Clé

hexagonale

Lames

2. Nettoyer la poussière et les débris du tambour à lames.

3. Utiliser la clé hexagonale fournie de 3,2 mm (1/8")

pour desserrer (ne pas retirer) les trois boulons

de la lame.

4. Utiliser un morceau de bois de rebut et faire glisser

la vieille lame loin de la pince de la lame.

REMARQUE : Si la lame est di󰀩cile à enlever,

nettoyer la lame et la pince avec de l’alcool, de

l’essence minérale ou du diluant pour peinture.

5. Faire tourner le tambour de lame et répéter pour

l’autre lame.

Installation des lames :

1. Retirer le bloc-piles.

2. Inverser les lames ou utiliser de nouvelles lames.

3. Aligner la rainure sur le dessus de la lame avec le

bourrelet de la bride de lame et glisser soigneuse-

ment la lame sur le tambour.

4. Centrer la lame en longueur - elle surplombera

légèrement la pince de la lame sur les deux côtés.

5. À l’aide d’un bloc de bois, pousser la lame en ar-

rière vers la bride de lame pour que le côté interne

de la lame soit mis contre le pas dans le tambour.

Ceci garantira l’alignement correct pour réduire la

vibration de l’outil et constater que la profondeur

de coupe est exacte.

6. Serrer tous les trois boulons

de lame à 22 kgf/cm à l’aide

d’une clé à couple.

7. Constater le couple de tous

les boulons à nouveau main-

tenant, une fois la lame est

bien xée en place.

AVERTISSEMENT ! Les boulons de la lame incor-

rectement serrés pourront résulter en des lames

lâches, ce qui pourrait causer des blessures, ou

bien des dommages sur l’outil ou la pièce.

8. Tourner le tambour à lames et recommencer avec

l’autre lame.

9. Une fois installé, faire tourner le tambour à lames

an de s’assurer que la lame ne touche pas le

sabot ou le carter, et que les deux lames sont

installées en ligne droite.

Réglage de la profondeur de coupe

1. Retirer le bloc-piles.

2. Déterminer la quantité de maté-

riaux à retirer pendant chaque

passage de la raboteuse. Pren-

dre en compte l’humidité et la

dureté de la pièce à travailler,

ainsi que le taux d’alimentation

désiré.

3. Chaque encoche est de 0,1 mm (1/256"). Tourner

le bouton dans le sens horaire pour augmenter la

profondeur de coupe ou dans le sens antihoraire

pour réduire la profondeur de coupe. Ne pas chang-

er la profondeur de coupe pendant le rabotage.

4. E󰀨ectuer une coupe d’essai. Si la raboteuse se

déplace facilement à travers la pièce, augmenter

la profondeur de coupe. Si la raboteuse semble

se déformer, diminuer la profondeur de coupe.

Fermer la béquille

La béquille est fournie pour pro-

téger la lame une fois que l’outil

est posé. Elle sera poussée

automatiquement vers le haut

pendant le rabotage normal.

Pour fermer la béquille manuel-

lement, appuyer sur « fermer »

et glisser vers le côté.

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Utilisation

1. Retirer le bloc-piles

2. Vérier les lames. Les remplacer si nécessaire.

3. Tourner le déecteur de copeaux au côté désiré.

Installer l’aspirateur du côté correct de l’outil, au

besoin.

REMARQUE : Attacher uniquement l’accessoire

de collecte de copeaux si les méthodes de collecte

de copeaux sont utilisées.

4. Ajuster la profondeur de coupe d’après la quantité

du matériau à retirer.

5. Serrer solidement la pièce.

6. Insérer le bloc-piles.

7. Saisir fermement l’outil par la poignée et le bouton

de réglage de la profondeur.

8. Aligner la partie avant de l’outil avec la pièce.

SANS qu’il n’y ait contact entre le tambour de

lame et la pièce, appuyer sur le verrou de la

gâchette et appuyer sur la gâchette. Attendre

jusqu’à ce que l’outil parvienne à atteindre sa

vitesse maximale avant de commencer, ceci pour

éviter la surcharge et des dommages sur l’outil.

9. Garder le sabot avant au même niveau que la

pièce, utiliser une légère pression pour guider la

raboteuse. La pression ne doit se faire que sur

le sabot avant lors du démarrage de la coupe.

Transférer la pression descendante vers le sabot

arrière alors qu’il entre en contact avec la pièce

à travailler.

REMARQUE : Trop de pression causera un rabo-

tage irrégulier.

Béquille

10. Pour les meilleurs ré-

sultats, pousser la

raboteuse à travers

la pièce à un rythme

homogène. Ne pas

pousser trop vite

pour ne pas mettre le

moteur à rude

épreuve, ce qui pourra endommager les lames.

Ne pas tirer la raboteuse en arrière sur la pièce.

Alimentation lente + légère profondeur de coupe =

nition lisse

Alimentation rapide + grande profondeur de

coupe = nition rugueuse

11. Une fois le passage terminé, soulever la rabo-

teuse loin de la pièce. Attendre l’arrêt complet

de la lame avant de la poser.

12. Continuer les réductions progressives jusqu’à

s’approcher de la profondeur désirée. Ajuster le

bouton de réglage pour une très faible profon-

deur pour les passages naux. Cela permettra

d’assurer une nition lisse.

13. Si goulotte est bouché, enlever la batterie, puis

désactivez toutes les poussières et débris.

ADVERTISSEMENT ! Garder les mains et les

doigts à l’écart de l’éjecteur de sciure. Arrêter

l’outil et retirer le bloc-piles lors du débourrage.

Types de coupes

Refeuillement, feuillurage

La feuillure est un type de coupe de pas achevée

après avoir fait plusieurs passes.

1. Aligner le bord de la lame avec la ligne de coupe.

2. À un rythme constant, glisser la raboteuse au

long de la pièce.

3. Répéter ces étapes jusqu’à la profondeur

désirée. La profondeur maximale de feuillure

est de 16,8 mm (7/10"). La largeur maximale de

feuillure est de 56 mm (2-1/5").

Chanfreinage

Le chanfreinage est un type de coupe angulaire.

1. Aligner la rainure de chanfrein dans le sabot avant,

en mettant le bord de la pièce de l’angle désiré.

2. À un rythme constant, glisser la raboteuse au

long de la pièce.

3. Répéter ces étapes jusqu’à atteindre le chanfrein

désiré.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE ac-

crédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et ex-

emptes d’huile ou de graisse. Le nettoyage doit

se faire avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la térébenthine,

les diluants à laque ou à peinture, les solvants

chlorés, l’ammoniaque et les détergents d’usage

domestique qui en contiennent pourraient détériorer

le plastique et l’isolation des pièces. Ne laissez

jamais de solvants inammables ou combustibles

auprès des outils.

Réparations

Pour lesréparations, retournezoutil, batterieet chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Cet outil électrique MILWAUKEE* est garanti à l’acheteur d’origine

uniquement par un distributeur agréé de MILWAUKEE d’être exempt

de vice du matériau et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce de cet

outil électrique qui, après examen par MILWAUKEE, est a󰀨ectée d’un

vice de matériau ou de fabrication pendant une période de cinq (5) ans

après la date d’achat, sauf indication contraire. Il faudra retourner l’outil

électrique à un centre de service en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie

de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

d’être causés par des réparations ou des tentatives de réparation

par quiconque d’autre que le personnel agréé par MILWAUKEE, des

utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou les accidents.

Usure normale : Par rapport à plusieurs outils électriques, il faut

remplacer et entretenir leurs pièces an de jouir de leur rendement

optimal. Cette garantie ne couvre pas les cas de réparation lorsque la

vie utile normale de la pièce s’est terminée, incluant, sans s’y limiter, les

mandrins, les balais, les câbles, les patins de scie, les brides de lame,

les joints toriques, les embouts, les butoirs, les lames d’entraînement,

les pistons, les percuteurs, les poussoirs et les rondelles de protec-

tion de butoir.

*Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques.

Veuillez vous reporter aux autres garanties di󰀨érentes disponibles

pour ces produits.

La période durant lequel la garantie est valable pour la lumière à DEL

de la lampe de travail à DEL (49-24-0171) et l’ampoule transformée

à DEL (49-81-0090) est d’une durée égale à la vie utile du produit

en raison des limites au-dessus. Si la lumière à DEL ou l’ampoule

transformée à DEL tombent en panne durant l’utilisation normale, la

pièce sera remplacée gratuitement.

L’inscription de la garantie n’est pas nécessaire pour bénécier de

la garantie en vigueur d’un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est faite.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CON-

DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE

SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCES-

SOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS

S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-

BILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’onglet « Trouver un centre Service », dans

la section « Pièces et service » du site web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST

(1.800.729.3878) an de trouver le centre de service le plus proche

dans votre région pour l’entretien, sous garantie ou non, de votre outil

électrique MILWAUKEE.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilus-

traciones y especicaciones con esta herramienta

eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica,

un incendio o lesiones graves. Guarde todas las

advertencias e instrucciones para consultarlas en el

futuro. El término “herramienta eléctrica” en todas las

advertencias incluidas más abajo se reere a su

herramienta operada por conexión (cable) a la red

eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras son propicias para

los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inflamables. Las herramientas

eléctricas generan chispas que pueden encender el

polvo o los vapores.

•Mantenga a los niños y a los espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterrizadas.

Los enchufes y tomacorrientes correspondientes sin

modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies ater-

rizadas, tales como tuberías, radiadores, estufas

y refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua en

una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use

protección para los ojos. El equipo de protección, tal

como una máscara contra polvo, calzado antideslizante,

casco o protección auditiva, utilizado para condiciones

adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her-

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el equi-

librio en todo momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones inesperadas.

•Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las

partes móviles. La ropa holgada, las alhajas o el cabello

largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y

accesorios. Verique que no haya desalineación,

amarre de partes móviles, partes rotas o alguna otra

condición que pueda afectar el funcionamiento de

la herramienta eléctrica. Si se daña, asegúrese de

que la herramienta eléctrica sea reparada antes de

que se utilice. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta-

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya da-

ñado o modicado. Las baterías dañadas o modica-

das pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130°C (265°F) puede causar

explosiones.

•Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguridad

de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS DE SEGURIDAD

ESPECÍFICAS PARA

CEPILLADORAS

Advertencias de seguridad para cepillos:

• Espere a que la cuchilla se detenga antes de dejar

la herramienta sobre una supercie. Una cuchilla gi-

ratoria expuesta puede atorarse en la supercie, oca-

sionando posible pérdida de control y lesiones graves.

• Utilice prensas de banco u otra forma práctica

de sujetar y soportar la pieza de trabajo a una

plataforma estable. Sostener la pieza de trabajo

con las manos o apoyada contra el cuerpo ocasiona

inestabilidad y puede generar pérdida de control.

• Inspeccione y retire los clavos de la pieza de

trabajo antes de cortar. Los clavos dañarán la herra-

mienta y pueden ocasionar que fragmentos del clavo

o la cuchilla salgan disparados hacia el operador.

• Utilice únicamente hojas de cepillo aladas y cor-

rectamente emparejadas. Siempre cambie las hojas

en pares. Las hojas sin lo o incorrectamente empare-

jadas pueden ocasionar amarres, desprendimientos

de material o pérdida de control, ocasionando lesiones.

•Mantenga las manos y las partes del cuerpo

alejadas de las hojas. Sostenga la herramienta

rmemente con ambas manos. El contacto con la

hoja causará lesiones graves.

• Las hojas están aladas. Tenga cuidado al cambiar

o ajustar las hojas.

• Antes de usar la herramienta, asegúrese de que los

pernos estén apretados y las hojas estén correcta-

mente alineadas. Encienda la herramienta para veri-

car que no hay vibración o bamboleo, lo que podría in-

dicar que las hojas están incorrectamente instaladas.

•Mantenga las manos y los dedos alejados de la ca-

naleta de descarga de polvo. Apague la herramienta

y retire la batería antes de despejar los atascos.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproduc-

tivos. Algunos ejemplos de estos químicos son:

•plomo de pintura basada en plomo

•dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

ESPECIFICACIONES

Cat. No...................................................... 2524-20

Volts.............................................................. 12 CD

Tipo de batería .............................................M12™

Tipo de cargador ..........................................M12™

RPM sin carga ............................... 13 050 - 14 500

Profundidad máxima de cepillado ......2 mm (5/64")

Ancho máximo de cepillado.............56 mm (2-1/5")

Profundidad máxima

de machihembrado .....................16,8 mm (7/10")

Temperatura ambiente recomendada

para operar ................ -18°C

50°C (0°F a 125°F)

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones porminuto sincarga (RPM)

CUS

UL Listing Mark para

Canadá y Estados Unidos

DESCRIPCION FUNCIONAL

1. Ranura de chaán

(no se muestra)

2. Deector de virutas

3. Perilla de ajuste de

profundidad

4. Riel de adaptador

de aspiradora

5. Gatillo

6. Seguro de gatillo

7. Almacenamiento de

herramienta y hoja

8. Pata de apoyo

(no se muestra)

9. Indicador de carga

10. Zapata trasera

11. Abrazadera de la hoja

12. Área de eyección de

virutas

13. Zapata delantera

14. Accesorio de

recolección de virutas

15. Puerto de aspiración

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería

en la herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Bloquee siempre el gatillo o

retire la batería cada vez que

la herramienta no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Con el n de minimizar el riesgo de lesiones,

siempre utilice la protección de ojos adecuada

indicada para cumplir con lo dispuesto en la

norma ANSI Z87.1.

El polvo proveniente de los recubrimientos de

supercies, como el poliuretano, el aceite de

linaza, etc. puede incendiarse de manera espon-

tánea. Para reducir el riesgo de incendio, vacíe

la bolsa de virutas cuando esté llena casi a la

mitad y nunca guarde ni deje una cepilladora sin

haber vaciado totalmente su bolsa de virutas.

Asimismo, siga las recomendaciones de los

fabricantes de los recubrimientos.

Opción de recolección de virutas

Para mantener limpio el espacio de trabajo, conecte

una aspiradora prendida al momento de usar la

cepilladora.

1. Cambie el deector de virutas a la derecha o a la

izquierda, según el trabajo a realizar.

2. Deslice el adaptador de recolección de virutas

incluido en la cepilladora. Asegúrese de que

entre a presión. NOTA: Si no va a usar la opción

de recolección de virutas, no encienda la cepil-

ladora con el accesorio de recolección de virutas

instalado en la herramienta.

3. Fije el puerto de aspiración incluido al adaptador

de recolección de virutas bajando la palanca en

el adaptador de aspiradora.

4. Empuje una manguera de aspiradora (de un

diámetro de 31,8 mm (1-1/4"), 47,62 mm (1-7/8")

o 63,5 mm (2-1/2")) en el puerto de aspiración.

5. Para quitar el adaptador y la aspiradora, jale la

manguera para quitarla del puerto de aspiración

y empuje la palanca en el adaptador y, después,

jálelos para quitarlos del accesorio de recolección

de virutas.

Al nal de cada proyecto, limpie todos los residuos

que haya en el área de eyección de virutas.

1. Quite la batería.

2. Use un objeto que no deje marcas (no metálico),

como el borde chato de un bolígrafo o un lápiz,

para despejar los residuos que haya el área de

eyección de virutas.

3. De ser necesario, use una aspiradora para retirar

los residuos extraños del área de eyección de

virutas.

ADVERTENCIA

Las hojas están aladas y

son frágiles. Manéjelas con

cuidado. Pueden ocurrir laceraciones y/o daños

a la hoja.

Instalación/reemplazo de las hojas

Las hojas del cepillo tienen

dos bordes de corte y pueden

voltearse cuando uno de los

bordes de corte pierda el lo

o se desportille. No ale las

hojas del cepillo. Siempre

cambie/voltee las hojas en

pares. Utilice únicamente ho-

jas de cepillo de 57 mm (2-1/4") de tungsteno-carburo

o carburo, de doble lo (reversibles).

ADVERTENCIA

Siempre cambie/voltee las

hojas en pares. Las hojas no

emparejadas pueden causar aumentos en la vi-

bración, pérdida de control y menor desempeño

de la herramienta.

Abrazadera

de la hoja

Hoja

Tambor

de hoja

Pernos

de la

hoja

Para quitar las hojas:

1. Quite la batería.

2. Limpie el polvo y la basura del tambor de la hoja.

3. Con la llave hexagonal de 3,2 mm (1/8") propor-

cionada, aoje (no quite) los tres pernos de a hoja.

4. Con un pedazo de madera sobrante, deslice la hoja

gastada hacia fuera de la abrazadera de la hoja.

NOTA: Si no sale fácilmente, limpie la hoja y la

abrazadera de la hoja con alcohol, alcoholes

minerales o adelgazador de laca.

5. Gire el tambor de hoja y repita con la otra hoja.

Para instalar las hojas:

1. Quite la batería.

2. Voltee las hojas para usar los los nuevos.

Llave

hexagonal

Hojas

3. Alinee la ranura en la parte superior de la hoja con

el borde de la brida de hoja y deslice cuidadosa-

mente la hoja en el tambor.

4. Centre la hoja a lo largo, sobresaldrá un poco de

la abrazadera a ambos lados.

5. Con un bloque de madera, empuje la hoja hacia

atrás, hacia la abrazadera de la hoja, para que el

lado interno de la hoja esté contra el escalón del

tambor. Así se asegurará de que la alineación sea

correcta para reducir la vibración de la herramienta

y verique que la profundidad de corte sea exacta.

6. Apriete los tres pernos de hoja

a 22 kgf/cm con una llave de

torque.

7. Revise el torque de todos los

pernos nuevamente en este

momento, cuando la hoja

esté ja en su lugar

¡ADVERTENCIA! Los pernos de hoja que no estén

correctamente apretados podrán ocasionar que las

hojas estén ojas, lo que, a su vez, podría provo-

car lesiones o daños en la herramienta o la pieza.

8. Gire el tambor de la hoja y repita el proceso con

la otra hoja.

9. Una vez instalada, gire el tambor de la hoja para

asegurar que ésta no entre en contacto con la

zapata o la carcasa, y que las dos hojas estén

instaladas rectamente.

Ajuste de la profundidad de corte

1. Quite la batería.

2. Determine la cantidad de ma-

terial a remover durante cada

pase del cepillo. Tome en cuenta

la humedad y la dureza de la

pieza de trabajo, así como la

velocidad de avance deseada.

3. Cada tope es de 0,1 mm

(1/256"). Gire la perilla hacia la derecha para

aumentar la profundidad de corte, o hacia la izqui-

erda para disminuirla. No cambie la profundidad

de corte durante el cepillado.

4. Haga un corte de prueba. Si el cepillo se mueve

fácilmente por la pieza de trabajo, aumente la

profundidad de corte. Si el cepillo parece batallar,

disminuya la profundidad de corte.

Instalación del tope guía

Use el tope guía para estabilidad adicional al cortar

piezas de trabajo de hasta 82 mm (3-1/4") de ancho

y al biselar a un ángulo de hasta 45°.

1. Quite la batería

2. Enrosque el tope guía en el inserto izquierdo o

derecho del tope.

3. Con los tornillos de ajuste manual, ajuste el ancho

y el bisel según el trabajo a realizar.

Cómo cerrar la pata de apoyo

La pata de apoyo se proporciona para proteger la

hoja cuando la herramienta se

coloca sobre una supercie. Se

empuja hacia arriba automáti-

camente durante una operación

normal de cepillado. Para cerrar

la pata de apoyo manualmente,

empuje hasta cerrar y deslice

hacia un lado.

OPERACION

ADVERTENCIA

Con el n de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI

Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución

de extracción de polvo que cumpla con los req-

uisitos de la OSHA.

Operación

1. Quite la batería.

2. Revise las hojas. Cámbielas si es necesario.

3. Gire el deector de virutas hacia el lado deseado.

Instale la aspiradora en el lado correcto de la her-

ramienta, si así lo desea.

NOTA: Únicamente je el accesorio de recolec-

ción de virutas si está usando los métodos de

recolección de polvo.

4. Ajuste la profundidad del corte de acuerdo con la

cantidad de material por retirar.

5. Sujete la pieza de trabajo rmemente con una

abrazadera.

6. Inserte la batería

7. Tome rmemente la herramienta de la empuña-

dura y la perilla de ajuste de profundidad.

8. Alinee el frente de la herramienta con la pieza de

trabajo. SIN que haya contacto entre el tambor de

hoja y la pieza, oprima el seguro del gatillo y jale

el gatillo. Espere a que la herramienta llegue a su

velocidad máxima antes de empezar para evitar

sobrecargar y dañar la herramienta.

9. Manteniendo la zapata delantera al ras de la

pieza de trabajo, use presión suave para guiar el

cepillo. Toda la presión debe aplicarse a la zapata

delantera al iniciar el corte. Transera la presión

hacia abajo a la zapata trasera a medida que entra

en contacto con la pieza de trabajo. NOTA: De-

masiada presión ocasionará un cepillado desigual.

Pata de apoyo

10. Para mejores resulta-

dos, empuje el ce-

pillo por la pieza de

trabajo a una veloci-

dad uniforme. No

empuje demasiado

rápido, ya que hac-

erlo forzará el motor

y podría dañar las hojas. No jale el cepillo hacia

atrás sobre la pieza de trabajo.

Alimentación lenta + poca profundidad de corte

= acabado liso

Alimentación más rápida + mayor profundidad de

corte = acabado áspero

11. Cuando termine la pasada, levante el cepillo,

retirándolo de la pieza de trabajo. Espere a que

la hoja se detenga totalmente, antes de dejar la

herramienta sobre una supercie.

12. Siga utilizando cortes progresivos hasta acer-

carse a la profundidad deseada. Ponga la perilla

de ajuste en poca profundidad para los pases

nales. Esto asegurará un acabado liso.

13. Si se obstruye el conducto, sacar batería y limpiar

el polvo y la suciedad. ¡ADVERTENCIA! Manten-

ga las manos y los dedos alejados de la canaleta

de descarga de polvo. Apague la herramienta y

retire la batería antes de despejar los atascos.

Tipos de corte

Machihembrado, traslapado

El machihembrado o traslapado es un tipo de corte

escalonado que se logra haciendo pases repetitivos.

1. Alinee el borde de la hoja con la línea de corte.

2. A un ritmo constante, deslice la cepilladora a lo

largo de la pieza.

3. Repita hasta llegar a la profundidad deseada.

La profundidad máxima de machihembrado es

de 16,8 mm (7/10"). El ancho máximo de machi-

hembrado es de 56 mm (2-1/5").

Achaanado

El achaanado es un tipo de corte en ángulo.

1. Alinee la ranura del chaán en la zapata delantera

con el borde de la pieza de trabajo al ángulo

deseado.

2. A un ritmo constante, deslice la cepilladora a lo

largo de la pieza.

3. Repita hasta lograr el chaán deseado.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo

húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Esta herramienta eléctrica de MILWAUKEE* está garantizada, ante el

comprador original únicamente, por parte de un distribuidor autorizado

MILWAUKEE, de que no tenga material y mano de obra defectuosos.

Sujeto a ciertas excepciones, MILWAUKEE reparará o sustituirá

cualquier pieza de esta herramienta eléctrica que tenga defectos de

material o mano de obra según lo determine MILWAUKEE mediante

una revisión, por un periodo de cinco (5) años después de la fecha de

compra a menos que se indique lo contrario. Al devolver la herramienta

eléctrica a un centro de servicio de fábrica de MILWAUKEE o a una

estación de servicio autorizada de MILWAUKEE, es necesario que la

devolución se haga con ete pagado por adelantado y asegurado. Se

debe incluir una copia del comprobante de compra con el producto

devuelto. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones

realizados por una persona que no sea personal autorizado de

MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan cambios

de piezas y mantenimiento periódicos para alcanzar su máximo ren-

dimiento Esta garantía no cubre la reparación cuando el uso normal ha

agotado la vida útil de una pieza, incluyendo, entre otros, mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas

tóricas, sellos, protectores, hojas de accionamiento, pistones, herrajes,

levantadores y arandelas de cubierta de los protectores.

*La presente garantía no cubre ni las baterías ni todas las herramientas

eléctricas. Consulte las distintas garantías independientes que están

disponibles para estos productos.

La vigencia de la garantía de la luz LED en la lámpara LED de trabajo

(49-24-0171) y el foco mejorado de LED (49-81-0090) es la misma

que la vida útil del producto sujeto a las limitaciones anteriores. Si

la luz LED o el foco mejorado LED presentan fallas durante su suso

normal, se cambiará la pieza sin costo.

No es necesario realizar el registro de la garantía para recibir la

garantía correspondiente a un producto de herramienta eléctrica

de MILWAUKEE. La fecha de fabricación del producto servirá para

determinar la vigencia de la garantía en caso de que no presente

ningún comprobante de compra al solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS

DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA

CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE

TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA

CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE

NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDEN-

TALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN

COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O

DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE

ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRO-

DUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR

PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA

EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR

LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU

CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS

LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U

ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCON-

OCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMIT-

ACIÓN, CUALQUIER GARANTÍAIMPLÍCITADE COMERCIABILIDAD

O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE

DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY,

DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LADURACIÓN DE

LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA

DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA

GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS

Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE

VARÍAN SEGÚN EL ESTADO.

Esta garantía aplica únicamente a los productos vendidos en EE.

UU. y Canadá.

Consulte la pestaña “Búsqueda de centro de servicio” en la sección de

Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.

com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su

centro de servicio más cercano para darle servicio, con y sin garantía,

a una herramienta de MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

CuandootraspersonasnoautorizadasporTECHTRONICINDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

58142524d1 961014559-01(C)

11/22 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Table of contents

Languages:

Other Milwaukee Planer manuals

Milwaukee

Milwaukee M18 BP User manual

Milwaukee

Milwaukee M18 BP User manual

Milwaukee

Milwaukee M18 BP-0 User manual

Milwaukee

Milwaukee 2623-20 User manual

Milwaukee

Milwaukee PR 320 User manual

Milwaukee

Milwaukee M18 BP User manual

Milwaukee

Milwaukee M12 BLP User manual

Milwaukee

Milwaukee M12 BLP User manual

Milwaukee

Milwaukee M18 2623-20 User manual

Popular Planer manuals by other brands

Grizzly

Grizzly G0477 owner's manual

VITO

VITO PRO POWER VIPL850 instruction manual

Ozito

Ozito OZPL650A Operation manual

Grizzly

Grizzly T33307 owner's manual

Worcraft

Worcraft EP02-82 manual

Makita

Makita 1051D instruction manual

Makita

Makita KP0810 instruction manual

Lindahl & Nermark

Lindahl & Nermark LPT 310 X manual

Grizzly

Grizzly G9740 instruction manual

Jet

Jet JJP-12 Operating instructions and parts manual

Bosch

Bosch PL1682 Operating/safety instructions

Festool

Festool EHL 65 EQ Original operating manual

Grizzly

Grizzly G1017 parts list

Bosch

Bosch GHO 40-82 C Professional Original instructions

WilTec

WilTec 61869 Operation manual

Triton

Triton TCMPL Operating and safety instructions

Makita

Makita 1806B instruction manual

Power Craft

Power Craft EP 600 operating instructions
