Milwaukee 045242159505 User manual

14
10
12
Cat. No.
No de Cat.
2401-20
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S
MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN
COMPRENDRE LE MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL
MANUAL DEL OPERADOR.
M12™ CORDLESS SCREWDRIVER
TOURNEVIS M12™
DESTORNILLADOR DE M12™

23
PERSONAL SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
WORK AREA SAFETY
ELECTRICAL SAFETY
•Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
•Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids,gasesordust.Powertoolscreatesparks
which may ignite the dust or fumes.
•Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
•Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodifiedplugs and matchingoutlets will
reduce risk of electric shock.
•Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators.Thereisanincreasedriskofelectric
shock if your body is earthed or grounded.
•Do not expose power tools to rain orwetcondi-
tions. Water entering a power tool will increase
the risk of electric shock.
•Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
•When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk
of electric shock.
•If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. UseofanRCD reduces
the risk of electric shock.
attached to a rotating part of the power tool may
result in personal injury.
•Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
•Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
•If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS.
Failure to follow the warnings and instructions may result in electric shock, fire and/or
serious injury. Save all warnings and instructions for future reference.
The term "power tool" in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
POWER TOOL USE AND CARE
•Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
•Do not use thepower tool ifthe switch doesnot
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
be repaired.
•Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
•Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Powertools are dangerous inthe
hands of untrained users.
•Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Manyaccidents
are caused by poorly maintained power tools.
•Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
•Use the power tool, accessories and tool bits
etc., in accordance with these instructions,
taking into accountthe working conditionsand
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
•Stay alert, watch what you are doing and use
common sensewhen operatinga powertool.Do
not usea powertool while youare tiredor under
theinfluenceof drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
•Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearingprotection used for appropriate conditions
will reduce personal injuries.
•Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carryingpowertoolswith
yourfingeron the switch or energisingpowertools
that have the switch on invites accidents.
•Remove any adjusting key or wrench before
turning the power tool on. Awrench or a key left
•Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
•Use power tools only with specifically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and fire.
BATTERY TOOL USEAND CARE
14
10
12
1. Bit holder collar
2. Clutch adjusting ring
3. Fuel Gauge
4. Control Switch
5. Trigger
6. LED
1
2
6
5
3
4
FUNCTIONAL DESCRIPTION
ASSEMBLY
WARNING Recharge only with the
charger specified for the battery. For
specificcharging instructions, read the opera-
tor’s manual supplied with your charger and
battery.
Inserting/Removing the Battery
To remove the battery, push in the release buttons
and pull the battery pack away from the tool.
To insert thebattery,slide the pack intothebody of
the tool. Make sure it latches securely into place.
Cat. No. Volts DC No Load RPM
Capacities
Drilling in
Wood Driving Screws
2401-20 12 0 - 500 1/2” 1/4”
OPERATION
WARNING Always remove battery
pack before changing or removing ac-
cessories. Only use accessories specifically
recommended for this tool. Others may be
hazardous.
WARNING To reduce the risk of injury,
wear safety goggles or glasses with side
shields.
Fuel Gauge
To determine the amount of charge left in the bat-
tery, pull the trigger. The Fuel Gauge will light up
for 2-3 seconds.
Tosignaltheend of charge, 1 light on the fuel gauge
will flash for 2-3 seconds.
Installing Bits
Always remove the battery before inserting or
removing bits. Select the proper style and size bit
for the type of screw you are using.
1.To install the bit, press the bit into the socket
until the collar snaps back and the bit is locked
into place.
2.To remove the bit, pull out the collar, then pull
out the bit.
NOTE:Itisnotnecessarytoholdthecollaroutwhen
installing and removing bits. The first time the tool
is used, it may be necessary to pull out the collar.
SYMBOLOGY
Direct Current
Underwriters Laboratories, Inc.
United States and Canada
No Load Revolutions
per Minute (RPM)
•Wear ear protectors with impact drilling. Expo-
sure to noise can cause hearing loss.
•Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
•Hold power tools by insulated gripping sur-
faces, when performingan operation where the
fastener may contact hidden wiring or its own
cord. Fastener contacting a “live” wire may make
exposed metal parts of the power tool “live” and
could give the operator an electric shock.
•Maintain labels and nameplates. These carry
important information. If unreadable or missing,
contact a MILWAUKEE service facility for a free
replacement.
•WARNING: Some dustcreatedbypowersanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to cause
cancer, birth defects or other reproductive harm.
Some examples of these chemicals are:
•lead from lead-based paint
•crystalline silica from bricksand cement and other
masonry products, and
•arsenic and chromium from chemically-treated
lumber.
Yourriskfromtheseexposuresvaries,dependingon
howoftenyoudothistypeofwork.Toreduceyourex-
posure to these chemicals: work in a well ventilated
area, and work with approved safety equipment,
suchasthosedustmasksthatarespeciallydesigned
to filter out microscopic particles.
SPECIFICATIONS
SPECIFIC SAFETY RULES
•When battery pack is not in use, keep it away
from other metal objects like paper clips,
coins, keys, nails, screws, or other small metal
objects that can make a connection from one
terminal to another. Shorting the battery termi-
nals together may cause burns or a fire.
•Under abusive conditions, liquid may be eject-
ed from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquidejectedfromthebatterymaycauseirritation
or burns. SERVICE
•Have your power tool serviced by a qualified
repair person using only identical replacement
parts. Thiswill ensure that thesafety of the power
tool is maintained.

45
Thistool providesaquick,convenient meansofdrill-
ingsmallholesandinstalling and removing screws.
Becauseofthemanyscrewsizes,types,threaden-
gagements and materials available, it is difficult to
limitthe application ofthis tool by screwsize. How-
ever,forapplicationsin wood, a #6 wood screw with
afull pilot hole isrecommended as a practicallimit.
Drilling in Wood, Composition Materials and
Plastic
Always use sharp bits. When using twist drill bits,
pull the bit out of the hole frequently to clear chips
fromthebitflutes.Toreduce the chance of splinter-
ing, back work with a piece of scrap wood. Select
low speeds for plastics with a low melting point.
Driving Screws
Drill a pilot hole when driving screws into thick or
hard materials. Set the clutch adjusting ring to the
proper position and set the speed to low. Use the
proper style and size screwdriver bit for the type
of screw you are using.
With the screwdriver bit in the screw, place the tip
of the screw on the workpiece and apply firm pres-
surebefore pressing the foward/reverseswitch up.
Screws can be removed by pressing the foward/
reverse switch down.
Locking the Screwdriver Bit
When the tool is off, the screwdriver bit auto-
matically locks in place allowing you to use the
screwdriver manually. Do this to tighten screws
that require more torque than the driver is capable
of delivering, when confirming the tightness of a
screwor when loosening an extremely tight screw.

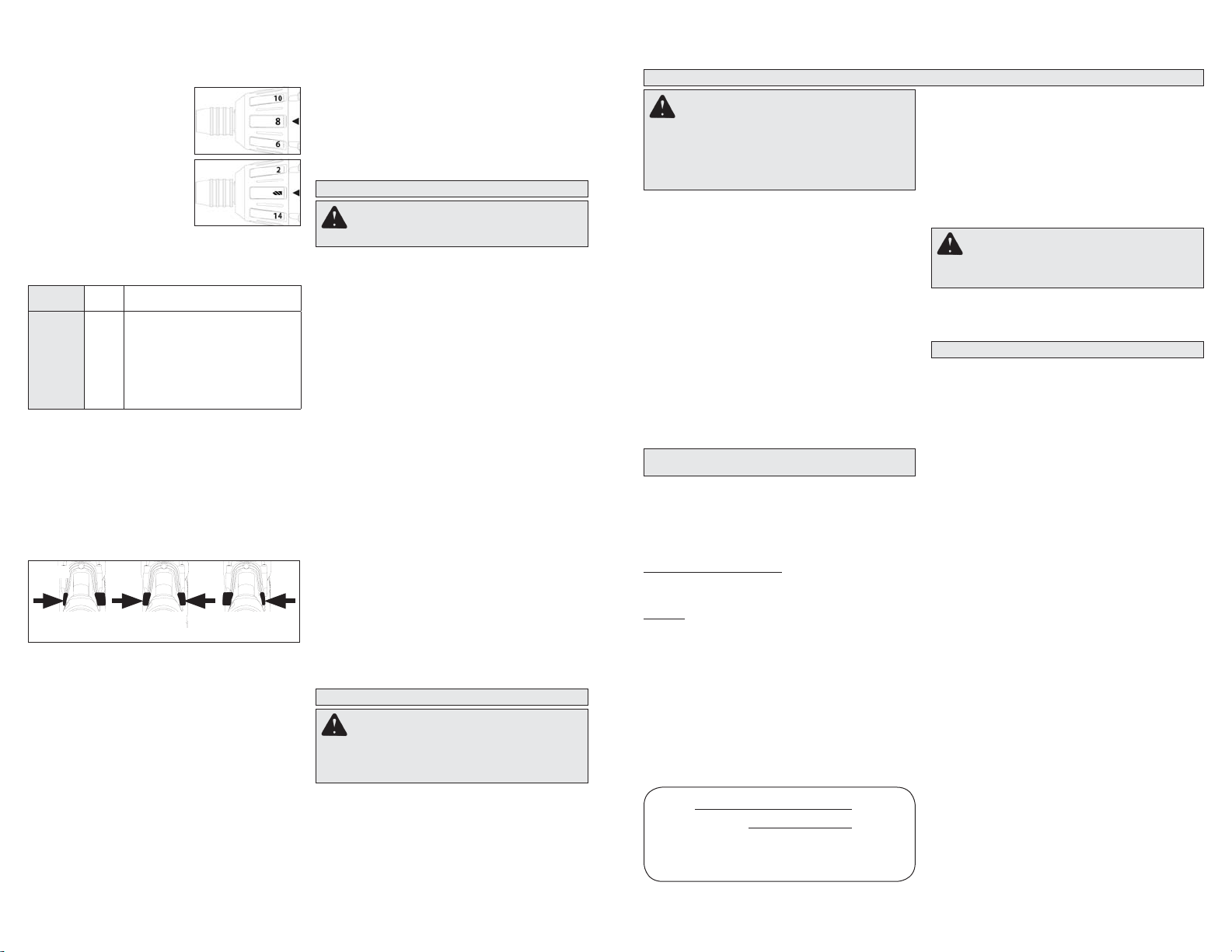

Forward -
Push from
RIGHT
Lock -
Push to
CENTER
Reverse -
Push from
LEFT
Fig. 4
Clutch
Setting in. lbs. Applications
2
4
6
8
10
12
14
Drill
4
7
10
13
16
19
41
120
Small screws in softwood.
Medium screws in softwood or
small screws in hardwood.
Large screws in softwoods. Me-
dium screws in hardwood or large
screws in hardwood with pilot hole.
toolwill vibrate for about 5 seconds, thefuel gauge
will flash, and then the tool will turn OFF. To reset,
release the trigger.
Under extreme circumstances, the internal tem-
perature of the battery could become too high.
If this happens, the fuel gauge will flash and the
battery pack will shut off. Let the battery pack cool
and then continue work.
Using the Adjustable Clutch
This tool has an adjustable
clutchfordrivingdifferenttypes
of screws into different materi-
als. When properly adjusted,
the clutch will slip at a preset
torque to prevent driving the
screw too deep and to prevent
damage to the screw or tool.
To adjust the clutch, turn the
clutch adjusting ring so that
thedesired setting (1-15)lines
up with the arrow on the motor
housing, as shown.
The torque specifications shown here are ap-
proximate values obtained with a fully charged
battery pack.
APPLICATIONS
WARNINGTo reduce therisk ofelectric
shock, check work area for hidden pipes
and wires before drilling or driving screws.
Forforward (clockwise) rotation, push in the control
switch from the right side of the tool. Check the
direction of rotation before use.
Forreverse (counterclockwise) rotation, push in the
control switch from the left side of the tool. Check
direction of rotation before use.
To lock the trigger, push the control switch to the
center position. The trigger will not work while the
controlswitchisinthecenterlockedposition.Always
lock the trigger or remove the battery pack before
performing maintenance, changing accessories,
storing the tool and any time the tool is not in use.
Battery Pack Protection
To protect the battery from damage and extend
its life, the tool’s intelligent circuit monitors current
draw, temperature, and voltage drops.
Inextremelyhightorque,binding,stalling,andshort
circuit situations that cause high current draw, the
Maintaining Tool
Keepyour tool, battery pack and charger in good re-
pair by adopting a regular maintenance program.
After six months to one year, depending on use,
return the tool, battery pack and charger to a
MILWAUKEE service facility for:
• Lubrication
• Mechanical inspection and cleaning (gears,
spindles, bearings, housing, etc.)
• Electrical inspection (battery pack, charger,
motor)
• Testing to assure proper mechanical and
electrical operation
If the tool does not start or operate at full power
withafullychargedbatterypack,cleanthecontacts
on the battery pack. If the tool still does not work
properly, return the tool, charger and battery pack,
to a MILWAUKEE service facility for repairs.
MAINTENANCE
Cleaning
Clean dust and debris from charger and tool vents.
Keeptoolhandlesclean,dryandfree ofoilor grease.
Use only mild soap and a damp cloth to clean the
tool,battery pack and chargersincecertaincleaning
agentsand solventsareharmful toplasticsandother
insulated parts. Some of these include gasoline,
turpentine,lacquer thinner,paintthinner,chlorinated
cleaning solvents, ammonia and household deter-
gentscontaining ammonia. Never use flammableor
combustible solvents around tools.
WARNING To reduce the risk of per-
sonal injury and damage, never immerse
your tool, battery pack or charger in liquid or
allow a liquid to flow inside them.
WARNING To reduce the risk of injury,
always unplug the charger and remove
the battery pack from the charger or tool
before performing any maintenance. Never
disassemble the tool, battery pack or charger.
Contact a MILWAUKEE service facility forALL
repairs.
ACCESSORIES
For a complete listing of accessories refer to your
MILWAUKEE Electric Tool catalog or go online
to www.milwaukeetool.com. To obtain a catalog,
contact your local distributor or service center.
WARNING Always remove battery
pack before changing or removing ac-
cessories. Only use accessories specifically
recommended for this tool. Others may be
hazardous.
TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase
date. This warranty card covers any defect in material and workmanship on this
Power Tool.
To make this warranty valid, present this warranty card, sealed/stamped by the
distributor or store where you purchased the product, to the Authorized Service
Center (ASC). Or, if this card has not been sealed/stamped, present the original
proof of purchase to theASC.
Call toll-free 1 800 832 1949 to find the nearest ASC, for service, parts, acces-
sories or components.
Procedure to make this warranty valid
Take the product to theASC,along with the warranty card sealed/stamped bythe
distributor or store where you purchased the product, and there any faulty piece
or component will be replaced without cost for you. We will cover all freight costs
relative with this warranty process.
Exceptions
This warranty is not valid in the following situations:
a) When the product is used in a different manners from the end-user guide or
instruction manual.
b) When the conditions of use are not normal.
c)Whenthe productwas modified orrepaired bypeoplenot authorizedbyTECH-
TRONIC INDUSTRIES.
Note: If cord set is damaged, it should be replaced by an Authorized Service
Center to avoid electric risks.
SERVICEAND ATTENTION CENTER
Rafael Buelna No.1.
Col. Tezozomoc Mexico, Azcapotzalco D.F.
Ph. 01 800 832 1949
IMPORTEDAND COMMERCIALIZED BY:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av. Santa Fe 481 piso 6, Col. Curz Manca.
CP 05349, Cuajimalpa, D.F.
LIMITEDWARRANTY-USAANDCANADA
LIMITED WARRANTY - MEXICO,
CENTRAL AMERICA AND CARIBBEAN
Model:
Date of Purchase:
Distributor or Store Stamp:
Every MILWAUKEE power tool (including cordless product – tool, battery pack(s)
- see separate & distinct CORDLESS BATTERY PACK LIMITED WARRANTY
statements & battery charger and Work Lights*) is warranted to the original
purchaser only to be free from defects in material and workmanship. Subject to
certainexceptions,MILWAUKEEwillrepairorreplaceanypartonanelectricpower
tool which, after examination, is determined by MILWAUKEE to be defective in
material or workmanship for a period of five (5) years* after the date of purchase
unlessotherwisenoted. ReturnofthepowertooltoaMILWAUKEEfactoryService
Center location or MILWAUKEE Authorized Service Station, freight prepaid and
insured, is required. A copy of the proof of purchase should be included with the
return product. This warranty does not apply to damage that MILWAUKEEdeter-
mines to be from repairs made or attempted by anyone other than MILWAUKEE
authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of
maintenance, or accidents.
*The warranty period for, Job Site Radios, M12™ Power Port and Trade
Titan™ Industrial Work Carts is one (1) year from the date of purchase. The
warranty period for a LED Work Light and LEDUpgrade Bulb is a limited
LIFETIME warranty to the original purchaser only, if during normal use the LED
bulb fails the Work Light or Upgrade Bulb will be replaced free of charge.
*ThiswarrantydoesnotcoverAirNailers&Stapler,AirlessPaintSprayer,Cordless
Battery Packs, Gasoline Driven Portable Power Generators, Hand Tools, Hoist
– Electric, Lever & Hand Chain, M12™ Heated Jackets, Reconditioned product
and Test & Measurement products. There are separate and distinct warranties
available for these products.
Warranty Registration is not necessary to obtain the applicable warranty on a
MILWAUKEE power tool product. The manufacturing date of the product will be
used to determine the warranty period if no proof of purchase is provided at the
time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REM-
EDIES DESCRIBED HEREIN ISA CONDITION OFTHE CONTRACT FOR THE
PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOTAGREE TO
THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO
EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL,
CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, AT-
TORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A
CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY
PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF
PROFITS. SOMESTATESDO NOTALLOW THE EXCLUSION OR LIMITATION
OFINCIDENTALORCONSEQUENTIALDAMAGES,SOTHEABOVELIMITATION
OREXCLUSION MAYNOTAPPLYTOYOU. THIS WARRANTYISEXCLUSIVE
AND IN LIEU OFALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.
TOTHEEXTENTPERMITTEDBYLAW,MILWAUKEEDISCLAIMSANYIMPLIED
WARRANTIES,INCLUDING WITHOUTLIMITATIONANYIMPLIEDWARRANTY
OFMERCHANTABILITYORFITNESSFORAPARTICULARUSEORPURPOSE;
TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH
IMPLIEDWARRANTIESARELIMITEDTOTHEDURATIONOFTHEAPPLICABLE
EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES DO NOT
ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO
THEABOVE LIMITATION MAY NOTAPPLYTO YOU,THIS WARRANTYGIVES
YOU SPECIFIC LEGAL RIGHTS,AND YOU MAYALSO HAVE OTHER RIGHTS
WHICH VARY FROM STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
Please consult the ‘Service Center Search’ in the Parts & Service section of
MILWAUKEE’s website www.milwaukeetool.com or call 1.800.SAWDUST
(1.800.729.3878) to locate your nearest MILWAUKEE factory Service Center
location.
Fig. 2
Driving
Fig. 3
Drilling
NOTE: Becausethesettingsshown in the table are
only a guide, use a piece of scrap material to test
the different clutch settings before driving screws
into the workpiece.
Using Control Switch
The control switch may be set to three positions:
forward,reverseand lock. Due toalockout mecha-
nism,the control switch canonly be adjusted when
the ON/OFF switch is not pressed. Always allow
the motor to come to a complete stop before using
the control switch.
Repairs
For repairs, return the tool, battery pack and char-
ger to the nearest service center.

67
RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX
OUTILS ÉLECTRIQUES
AVERTISSEMENT LIRETOUTESLESRÈGLESETINSTRUCTIONSDESÉCURITÉ.
Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un
incendie ou des blessures graves. Conserver les règles et les instructions à des fins
de référence ultérieure. Le terme «outil électrique» figurant dans les avertissements ci-
dessousrenvoie à l’outil électrique àalimentation par le réseau (à cordon)ou par batterie (sans fil).
•Maintenir la zone de travail propre et bien
éclairée. Leszonesencombrées ou mal éclairées
sont favorables aux accidents.
•Ne pas utiliser d’outil électrique dans une at-
mosphère explosive, telle qu’en en présence
de liquides, de gaz ou de poussières inflam-
mables. Les outils électriques génèrent des
étincelles qui peuvent enflammer les poussières
ou les fumées.
•Tenir les enfants et les personnes non au-
torisées à l’écart pendant le fonctionnement
d’un outil électrique. Un manque d’attention de
l’opérateurrisque de luifaire perdre le contrôle de
l’outil.
•La fiche de l’outil électrique doit correspondre
à la prise d’alimentation. Ne jamais modifier la
fiche d’une manière quelconque. Ne pas utilis-
er d’adaptateur avec les outils électriques mis
à la terre (à la masse). Des fiches non modifiées
et des prises d’alimentation assorties réduisent le
risque de choc électrique.
•Éviter tout contact corporel avec des surfaces
reliées à la masse ou à la terre telles que tuy-
aux, radiateurs, cuisinières et réfrigérateurs.
Un risque de choc électrique plus élevé existe si
le corps est relié à la masse ou à la terre.
•Ne pasexposer lesoutils électriquesà lapluie ou
àl’humidité.Lerisquedechocélectriqueaugmente
si de l’eau s’infiltre dans un outil électrique.
•Prendre soin du cordon. Ne jamais utiliser le
cordon pour transporter, tirer ou débrancher
l’outil électrique. Tenir le cordon à l’écart de la
chaleur, des huiles, des arêtes coupantes ou
des pièces en mouvement. Un cordon endom-
magé ou emmêlé présente un risque accru de
choc électrique.
•Se procurer un cordon d’alimentation appro-
prié en cas d’utilisation d’un outil électrique à
l’extérieur. L’utilisationd’uncordond’alimentation
pour usage extérieur réduit le risque de choc
électrique.
•S’il est nécessaire d’utiliser l’outil électrique
dans un endroit humide, installer un appareil
à courant résiduel (RCD). L’utilisation d’un RCD
réduit le risque de décharge électrique.
•Porter l’équipement de protection requis.
Toujours porter une protection oculaire.
Selonles conditions, porter aussiunmasque anti-
poussières,desbottesdesécuritéantidérapantes,
un casque protecteur ou une protection auditive
afin de réduire les blessures.
•Empêcher les démarrages accidentels.
S’assurer que la gâchette est en position
d’arrêt avant de brancher l’outil à une source
de courant, d’insérer la batterie, de le ramasser
ou de le transporter. Le fait de transporter
l’outil en gardant le doigt sur la gâchette ou de le
brancher lorsque la gâchette est en position de
marche favorise les accidents.
•Retirer toute clé de réglage avant de mettre
l’outil sous tension. Uneclélaissée attachée sur
unepièce mobile de l’outil électrique peut entraîner
des blessures.
•Ne pas travailler à bout de bras. Bien garder
un bon équilibre à tout instant. Ceci permet de
mieux préserver la maîtrise de l’outil électrique
dans des situations imprévues.
•Porter des vêtements adéquats. Ne pas porter
de vêtements amples ni de bijoux. Ne pas ap-
procher les cheveux, vêtements et gants des
pièces en mouvement. Les vêtements amples,
les bijoux ou les cheveux longs risquent d’être
happés par les pièces en mouvement.
•Si des dispositifs sont prévus pour l’extraction
et la récupération des poussières, vérifier
qu’ils sont connectés et utilisés correctement.
L’utilisation de ces dispositifs peut réduire les
risques liés aux poussières.
SÉCURITÉ INDIVIDUELLE
SÉCURITÉ ÉLECTRIQUE
SÉCURITÉ DU LIEU DE TRAVAIL
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
•Ne pas forcer l’outil électrique. Utiliser l’outil
électriqueapproprié à l’application considérée.
L’outil électrique adapté au projet considéré produ-
ira de meilleurs résultats, dans des conditions de
sécurité meilleures, à la vitesse pour laquelle il a
été conçu.
•Ne pas utiliser l’outil électrique si le commuta-
teur ne le met pas sous ou hors tension. Tout
outil électrique dont le commutateur de marche-
arrêt est inopérant est dangereux et doit être
réparé.
•Débrancher la fiche de la prise d’alimentation
et/ou la batterie de l’outil électrique avant
d’effectuer des réglages, de changer
d’accessoires ou de ranger l’outil. De telles
mesures de sécurité préventiveréduisent le risque
de mettre l’outil en marche accidentellement.
•Ranger les outils électriques inutilisés hors
de la portée des enfants et ne pas laisser des
personnes qui connaissent mal les outils élec-
triques ou ces instructions utiliser ces outils.
•Être sur ses gardes, être attentif et faire preuve
de bon sens en utilisant un outil électrique. Ne
pas utiliser un outilélectrique en cas defatigue
ou sous l’influence de drogues, d’alcool ou
de médicaments. Un instant d’inattention lors
de l’utilisation d’un outil électrique peut entraîner
des blessures graves.
•Utiliser les poignées auxiliaires fournies avec
l’outil. Une perte de contrôle peut provoquer des
blessures.
•Porter des protège-oreilles avec un marteau
perforateur. Une exposition au bruit peut provo-
quer une perte auditive.
•Tenir l’outil par les surfaces de prise isolées si,
au cours des travaux, l’outil de coupe risque
d’entrer en contact avec des fils cachés ou
avec son propre cordon. Le contact avec un fil
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES
Les outils électriques sont dangereux dans les
mains d’utilisateurs non formés à leur usage.
•Entretien des outils électriques. S’assurer de
l’absence de tout désalignement ou de grip-
page des pièces mobiles, de toute rupture de
pièce ou de toute autre condition qui pour-
rait affecter le bon fonctionnement de l’outil
électrique. En cas de dommages, faire réparer
l’outil avant de l’utiliser de nouveau. Les outils
électriques mal entretenus sont à la source de
nombreux accidents.
•Garder les outils de coupe affûtés et propres.
Les outils de coupe correctement entretenus et
bien affûtés risquent moins de se gripper et sont
plus faciles à manier.
•Utiliser l’outil électrique, les accessoires, les
grains etc. conformément à ces instructions
en tenant compte des conditions de travail
et de la tâche à effectuer. L’utilisation de cet
outil électrique pour effectuer une opération pour
laquelle il n’est pas conçu peut occasionner une
situation dangereuse.
•Ne recharger la batterie qu’avec le chargeur
spécifié par le fabricant. Unchargeur qui convient
à untype de batteriepeut créerun risque d’incendie
s’il est utilisé avec un autre type de batterie.
•N’utiliser les outils électriques qu’avec les
batteries spécialement conçues pour eux.
L’utilisation de batteries d’autres marques peut
créer un risque de blessure et d’incendie.
•Lorsque la batterie est hors service, la ranger
à l’écart d’autres objets métalliques tels que
trombones, pièces de monnaie, clés, clous, vis
et autres petits objets métalliques qui peuvent
établir une connexion d’une borne à l’autre.
Un court-circuit aux bornes de la batterie peut
provoquer des brûlures ou un incendie.
•Du liquide peut être éjecté de la batterie en cas
de manutention abusive ; éviter tout contact.
En cas de contact accidentel avec les projec-
tions, rincer à l’eau. En cas de contact avec
les yeux, consulter un médecin. Le liquide
s’échappant de la batterie peut provoquer des
irritations ou des brûlures.
ENTRETIEN
•Faire effectuer l’entretien de l’outil électrique
par un technicien qualifié qui n’utilisera que
des pièces de rechange identiques. Lasécurité
d’utilisation de l’outil en sera préservée.
UTILISATION ET ENTRETIEN
DE LA BATTERIE
PICTOGRAPHIE
Tension CD seul.
Underwriters Laboratories, Inc.
États-Unis et Canada
Tours-minute á vide (RPM)
soustensionmetlesparties métalliques exposées
de l’outil sous tension, ce qui infligera un choc
électrique à l’opérateur.
•Tenez les mains à l’écart des arêtes tran-
chantes et des pièces en mouvement.
•Entretenez les étiquettes et marques du fab-
ricant. Les indications qu’elles contiennent sont
précieuses. Si elles deviennent illisibles ou se
détachent, faites-les remplacer gratuitement à un
centre de service MILWAUKEE accrédité.
•AVERTISSEMENT : La poussière dégagée par
perçage, sciage et autres travaux de construction
contientdessubstanceschimiques reconnuescom-
me pouvant causer le cancer, des malformations
congénitales ou d’autres troubles de reproduction.
Voici quelques exemples de telles substances :
•Le plomb contenu dans la peinture au plomb.
•Le silice cristallin contenu dans la brique, le béton
et divers produits de maçonnerie.
•L’arsenic et le chrome servant au traitement
chimique du bois.
Lesrisquesassociésàl’expositionàcessubstanc-
esvarient,dépendantdelafréquencedestravaux.
Afin de minimiser l’exposition à ces substances
chimiques, assurez-vous de travailler dans un
endroit bien aéré et d’utiliser de l’equipement
de sécurité tel un masque antipoussière spéci-
fiquement conçu pour la filtration de particules
microscopiques.
DESCRIPTION FONCTIONNELLE
14
10
12
1
2
6
5
3
4
1.Mandrin porte-forets
2.Collier sélecteur de couple
3.Indicateur de niveau d’énergie
4.Commutateur de commande
5.Gâchette
6.DEL
No de
Cat. Volts CD Tr/min. à vide Capacités Perçage Enfonçage
2401-20 12 0 - 500 13 mm (1/2”) 6 mm (1/4”)
SPECIFICATIONS

89
Réglage de
l’accoupement (N•m) Applications
2
4
6
8
10
12
14
Perçage
0,4
0,8
1,1
1,5
1,8
2,1
4,6
13,5
Petites vis dans le bois mou.
Vis moyennes dans le bois
mou ou petites vis dans le
bois dur.
Grosses vis dans le bois
mou. Vis moyennes dans le
bois durou grosses vis dans
le bois dur avec trou-guide.
Enfonçage Perçage
Fig. 2 Fig. 3
Indicateur de charge de la batterie
Pourdéterminerl’autonomiedelabatterie,appuyer
sur la gâchette.
Pour signaler la fin de la charge, l’indicateur de
chargede la batterie met à feu unelumière pendant
deux à trois secondes.
Installation des embouts
Toujours retirer la batterie avant d’insérer ou de
retirer un embout. Choisir un embout dont le type
et la taille conviennent au type de vis utilisé.
Pourinstaller unembout,l’enfoncerdansladouille
jusqu’à ce que la bague revienne en place et que
l’embout se bloque en place.
Pour retirer un embout, tirer la bague vers
l’extérieur et tirer l’embout hors de la bague.
NOTE : Il n’est pas nécessaire d’étirer la bague
au moment d’installer et de retirer les embouts.
L’utilisateur peut toutefois avoir à effectuer cette
opération lors de la première utilisation.
Utilisation de l’accouplement réglable
Cet outil est pourvu d’un accouplement réglable
pour enfoncer différents calibres de vis dans
différents matériaux. Lorsqu’il est correctement
réglé, l’accouplement se déclenchera à un couple
préréglépour empêcher l’enfoncement trop profond
de la vis dans le matériau et éviter d’endommager
la vis ou l’outil.
N.B. Les réglages indiqués au tableau étant ap-
proximatifs, il est conseillé de tester différents
réglages sur un morceau de matériau de rebut
avant de commencer à enfoncer les vis dans le
matériau à ouvrer.
Utilisation du commutateur
Le commutateur peut être réglé sur trois positions:
marche avant, marche arrière et verrouillée. En
raisond’un mécanisme de verrouillage,le commu-
tateurne peut être réglé que lorsque lacommande
MARCHE/ARRÊT n’est pas enfoncée. Toujours
laisser le moteur s’arrêter complètement avant
d’utiliser le commutateur.
AVERTISSEMENT Pour minimiser
les risques de blessures, portez des lunettes
à coques latérales.
MONTAGE DE L'OUTIL
AVERTISSEMENT Ne recharger la
batterie qu’avec le chargeur spécifié.
Pour les instructions de charge spécifiques,
lire le manuel d’utilisation fourni avec le char-
geur et les batteries.
Insertion/Retrait de la batterie
Pour retirer la batterie, enfoncer les boutons de
déverrouillage et la tirer hors de l’outil.
Pourinsérer la batterie, laglisser dans le corpsde
l’outil. S’assurer qu’elle est fixée solidement.
MANIEMENT
AVERTISSEMENT Il faut toujours
retirer la batterie et verrouiller la détente de
l’outil avant de changer ou d’enlever les ac-
cessoires. L’emploi d’accessoires autres que
ceux qui sont expressément recommandés
pour cet outil peut comporter des risques.
Pour régler l’accouplement, tournez l’anneau de
réglage d’accouplement pour aligner la position
de réglage choisie (1-15) sur la marque imprimée
sur le boîtier du moteur, tel qu’indiqué.
Les spécifications de couple susmentionnées
sont approximatives et basées sur une batterie à
pleine charge.
Marche avant -
Pousser de la
DROITE
Verrouillage -
Pousser vers
le CENTRE
Marche arrière -
Pousser de la
GAUCHE
Fig. 4
Pour une rotation en marche avant (dans le sens
horaire), pousser le commutateur sur le côté droit
de l’outil. Vérifier la direction de rotation avant
utilisation.
Pourune rotation en marche arrière (dans lesens
anti-horaire), pousser le commutateur sur le côté
gauche de l’outil. Vérifier la direction de rotation
avant utilisation.
Pour verrouiller la détente, pousser le com-
mutateur vers la position centrale. La détente ne
fonctionne pas tant que le commutateur est sur la
position verrouillée centrale. Toujours verrouiller
la détente ou déposer la batterie avant d’effectuer
un entretien, de changer d’accessoire, de remiser
l’outil et toutes les fois que l’outil est inutilisé.
Protection de la batterie
L’outil est doté d’un circuit intelligent qui permet
d’évaluer l’appel de courant, la température et les
chutes de tension afin d’éviter les dommages à la
batterie et de prolonger sa durée de vie.
Lors de situations de coincement ou de blocage
impliquant un couple très élevé, ou lors d’un court
circuit, des situations qui engendrent un important
appel de courant, l’outil vibre pendant environ cinq
secondes, l’indicateur de charge de la batterie
met à feu une lumière, et l’outil s’éteindra. Pour le
réinitialiser, relâcher la gâchette.
Dans des conditions de fonctionnement extrêmes,
la température interne de la batterie peut devenir
très élevée. Si cela se produit, l’indicateur de
charge de la batterie met à feu une lumière et la
batterie s’éteint.
Cet outil fournit un moyen rapide et pratique pour
leperçage de petits trous ainsi que pourle vissage
et le dévissage des vis. Étant donné la grande
variété de calibres, de file tages et de formes des
vis et de la nature des matériauz disponibles, il est
difficile de déterminer les limites d'application de
cet outil selon le seul calibre des vis. Cependant,
pour les applications dans le bois, une vis à bois
numéro 6 amorcée dans un trou-guide parait une
limite raisonnable.
Perçage du bois, des matériaux synthétiques
et du plastique
Utiliseztoujours des forets ou desmèches bien af-
fûtés.Lorsque vous utilisez desforets hélicoïdaux,
retirez-les fréquemment du trou pour enlever les
copeaux des goujures. Afin de réduire les risques
d’éclatement, appuyez la pièce sur un morceau
de bois de rebut. Sélectionnez des vitesses lentes
pour le perçage de matières plastiques qui ont un
point de fusion assez bas.
Enfonçage de vis
Percez un trou pilote lorsque vous enfoncez des
vis dans des matériaux épais ou durs. Réglez le
anneau de rélage de l'accouplement à la position
correcte et à une vitesse lente. Utilisez le bon type
et la bonne taille d’embout de tournevis pour le
type de vis utilisé.
Avec la mèche de tournevis dans la vis, placer
l’extrémité de la vis sur la pièce de travail et ap-
puyer fermement avant de presser l’inverseur du
sens de rotation vers le haut. Les vis peuvent être
retirées en appuyant l’inverseur du sens de rota-
tion vers le bas.
Verrouillage de la rotation
Lorsque le tournevis est arrêté, la rotation est à
du moteur est effective ment bloquée et le tourn-
evis peut être utilisé manuellement. Cette carac-
téristique est commode pour serrer les vis dont le
serrage exige un couple supérier à celui que l'outil
peutfournir, pour raffermirleserragedesvisetpour
dévisser les vis extrêmement serrées.
AVERTISSEMENT Pour minimiser
les risques d’explosion, choc électrique
et dommages à la propriété, inspectez tou-
jours l’aire de travail pour y déceler les fils
électriques ou lestuyaux avant d’entreprendre
le forage.
APPLICATIONS Entretien de l’outil
Gardez l’outil, la batterie et le chargeur en bon état
en adoptant un programme d’entretien ponctuel.
Après une période de six mois à un an, selon
l’utilisation, renvoyez l’outil, la batterie et le char-
geuràuncentredeservice MILWAUKEE accrédité
pour les services suivants:
• Lubrification
• Inspection et nettoyage de la mécanique (engre-
nages, pivots, coussinets, boîtier etc.)
• Inspection électrique (batterie, chargeur, mo-
teur)
• Vérification du fonctionnement électroméca-
nique
Si l’outil ne démarre pas ou ne fonctionne pas à
pleine puissance alors qu’il est branché sur une
batteriecomplètementchargée,nettoyezlespoints
de contact entre la batterie et l’outil. Si l’outil ne
fonctionne toujours pas correctement, renvoyez
l’outil, le chargeur et la batterie à un centre de ser-
viceMILWAUKEE accrédité, afinqu’onen effectue
la réparation (voir “Réparations”).
Nettoyage
Débarrassez les évents du chargeur et de l’outil
desdébris et de lapoussière. Gardez les poignées
de l’outil propres, à sec et exemptes d’huile ou de
graisse. Le nettoyage de l’outil, du chargeur et de
la batterie doit se faire avec un linge humide et un
savon doux. Certains nettoyants tels l’essence, la
térébenthine,lesdiluants à laqueou à peinture,les
solvants chlorés, l’ammoniaque et les détergents
d’usage domestique qui en contiennent pourraient
détériorer le plastique et l’isolation des pièces. Ne
laissez jamais de solvants inflammables ou com-
bustibles auprès de l’outil.
Réparations
Pour les réparations, retournez outil, batterie et
chargeur en entier au centre-service le plus près.
ENTRETIEN
AVERTISSEMENT Pour minimiser
les risques de blessures corporelles, dé-
branchez le chargeur et retirez la batterie
du chargeur ou de l’outil avant d’y effectuer
des travaux d’entretien. Ne démontez jamais
l’outil, la batterie ou le chargeur. Pour toute
réparation, consultez un centre de service
MILWAUKEE accrédité.
AVERTISSEMENT Pour minimiser
les risques de blessures ou de dommages à
l'outil, n'immergez jamais l'outil, la batterie
ou le chargeur et ne laissez pas de liquide
s'y infiltrer.

10 11
ACCESOIRES
AVERTISSEMENT Retirez toujours
labatterieavantdechangeroud’enleverles
accessoires. L’utilisation d’autres accessoires
que ceux qui sont spécifiquement recomman-
dés pour cetoutil peut comporter desrisques.
Pourune liste complète desaccessoires, prière de
sereporter au catalogue MILWAUKEE Electric Tool
ou visiter le site internet www.milwaukeetool.com.
Pourobtenir un catalogue, il suffitdecontactervotre
distributeur local ou l'un des centres-service.
GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA
TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon de garantie couvre tous
les vices de matériau et de fabrication que peut afficher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez présenter
le bon de commande, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon
de commande n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces,
des accessoires ou d’autres composants, composer sans frais le 1-800-832-1949 afin d’obtenir les coordonnées du centre de réparations
agréé le plus près.
Procédure pour assurer la validité de la garantie
Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin où
le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de
transport liés à ce processus de garantie.
Exceptions
La garantie ne s’applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une fin autre que celle indiquée dans le guide de l’utilisateur final ou le manuel d’instructions.
b) Si les conditions d’utilisations ne sont pas habituelles.
c) Si le produit a été modifié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.
Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d’électrocution.
CENTRE DE RÉPARATIONS ETDE SERVICE
Rafael Buelna No.1.
Col. Tezozomoc Mexico, Azcapotzalco D.F.
Ph. 01 800 832 1949
IMPORTÉ ET COMMERCIALISÉ PAR :
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av. Santa Fe 481 piso 6, Col. Curz Manca.
CP 05349, Cuajimalpa, D.F.
GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES
Modèle :
Date d’achat :
Sceau du distributeur ou du magasin :
Chaque outil électrique MILWAUKEE (y compris les produits sans fil [outils, piles, chargeur de piles, lampe de travail]; consulter les énoncés de la
GARANTIELIMITÉEDESBLOCS-PILESSANSFIL)estgarantiàl’acheteurd’origineêtreexemptdevicedematériauetdefabrication.Sousréserve
de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée
êtreaffectéed’unvicedematériauoudefabricationpendantune période de cinq (5)ans*aprèsladated’achat,saufindicationcontraire.Retourner
l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une
copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette garantie ne couvre pas les dommages que MILWAUKEE
détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des
utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents.
*Lapériodedegarantieapplicablepourles radios de chantier,le port d’alimentation M12™etleschariotsdetravailindustrielsTradeTitan™est
d’une durée d’un (1) an à partir de la date d’achat. La période de la garantie couvrant la lampe de travail à DÉL et l’ampoule améliorée à DÉL
est une garantie À VIE limitée à l’acheteur d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la
lampe de travail et l’ampoule seront remplacées sans frais.
*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour outils
sansfil,auxgénératricesd’alimentationportativesàessence,auxoutilsàmain,auxmonte-charge–électrique,àlevieretàchaîne(manuel),aux
vestes chauffantes M12™, aux produits réusinés, ni aux produits d’essai et de mesure. Il existe des garanties distinctes pour ces produits.
L’enregistrement de la garantie n’est pas nécessaire pour bénéficier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date
de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service sous
garantie est présentée.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE CON-
DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ
PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE,
SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE
PERTE OU DE DÉLAISACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT
LESPERTESDE PROFIT.CERTAINSÉTATS ETPROVINCES NE PERMETTANTPAS L’EXCLUSIONOU LALIMITATIONDESDOMMAGES
DIRECTSOUINDIRECTS,LESRESTRICTIONSCI-DESSUSPEUVENTNEPASÊTREAPPLICABLES.CETTEGARANTIEESTEXCLUSIVE
ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI.
MILWAUKEE RENONCE ÀTOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’YLIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ
MARCHANDEOUD’ADAPTATIONÀUNE UTILISATIONOUÀUNEFIN PARTICULIÈRE.DANS LAMESUREOÙUNETELLESTIPULATION
D’EXONÉRATION N’EST PAS PERMISE PAR LALOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LAPÉRIODE APPLI-
CABLE DE LAGARANTIE EXPRESSE, TEL QUE DÉCRITPRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS
DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CIDESSUS PEUVENTNE PAS ÊTREAPPLICABLES. LA
PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI
VARIENT D’UN ÉTAT À L’AUTRE.
Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement.
Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l’adresse
www.milwaukeetool.com,ou composer le1-800-SAWDUST(1-800-729-3878) afin de trouverle centre de réparations en usine MILWAUKEEle
plus près.
SEGURIDAD EN EL ÁREA
DE TRABAJO
SEGURIDAD ELÉCTRICA
ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
•Mantenga limpia y bien iluminada el área de
trabajo. Las áreas desordenadas u oscuras con-
tribuyen a que se produzcan accidentes.
•No utilice herramientas eléctricas en atmós-
feras explosivas, como en la presencia de
líquidos, gases o polvo inflamables. Las her-
ramientas eléctricas crean chispas que pueden
incendiar el polvo o las emanaciones.
•Mantenga a losniños y otraspersonas alejadas
mientras utiliza una herramienta eléctrica. Las
distracciones pueden hacerle perder el control.
•Losenchufesde lasherramientaseléctricasde-
ben ser del mismo tipo que el tomacorrientes.
Nunca realice ningún tipo de modificación en
el enchufe. No use enchufes adaptadores con
herramientas eléctricas con conexión a tierra.
Se reducirá el riesgo de descarga eléctrica si no
se modifican los enchufes y los tomacorrientes
son del mismo tipo.
•Evite el contacto corporal con superficies con
conexión a tierra, como tuberías, radiadores,
estufas y refrigeradores. El riesgo de descarga
eléctrica aumenta si su cuerpo está conectado a
tierra.
•No exponga la herramientas eléctricas a la
lluvia o a condiciones de humedad. El agua
que entra en una herramienta eléctrica aumenta
el riesgo de descarga eléctrica.
•No abuse del cable. Nunca use el cable para
transportar la herramienta eléctrica, tirar de
ella o desenchufarla.Mantenga el cablealejado
del calor, los bordes afilados o las piezas en
movimiento.Loscablesdañados o enmarañados
aumentan el riesgo de descarga eléctrica.
•Cuando se utiliza una herramienta eléctrica
en el exterior, use una extensión que sea
apropiada para uso en el exterior. El uso de un
cable apropiado para el exterior reduce el riesgo
de descarga eléctrica.
•Si debe operar una herramienta eléctrica en
un lugar húmedo, utilice un suministro prote-
gido por un dispositivo de corriente residual
(RCD). Usar un RCD reduce el riesgo de que se
produzcan descargas eléctricas.
nas. Despistarse un minuto cuando se utiliza una
herramientaeléctricapuede tener como resultado
lesiones personales graves.
•Use un equipo de protección personal. Lleve
siempre protección ocular. Llevar un equipo
de protección apropiado para la situación, como
una máscara antipolvo, zapatos de seguridad
antideslizantes, un casco o protección auditiva,
reducirá las lesiones personales.
•Evite el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectarlo a la toma de
alimentación o a la batería, al levantar o mover
la herramienta. Mover herramientas con el dedo
en el interruptor o enchufarlas con el interruptor
en la posición de encendido contribuye a que se
produzcan accidentes.
•Quite todas las llaves de ajuste antes de
encender la herramienta. Una llave que esté
acoplada a una pieza giratoria de la herramienta
puede provocar lesiones personales.
•No se estire demasiado. Mantenga los pies
bien asentados y el equilibrio en todo mo-
mento. Estopermitetener mejor control delaher-
ramienta eléctrica en situaciones inesperadas.
•Vístase de manera apropiada. No lleve ropa
suelta ni joyas. Mantenga el cabello, la ropa y
los guantes lejos de la piezas en movimiento.
La ropa floja, las joyas o el cabello largo pueden
quedar atrapados en las piezas en movimiento.
•Si se proporcionan dispositivos para la con-
exión de sistemas de recolección y extracción
de polvo, asegúrese de que estén conectados
y se usen apropiadamente. El uso de estos dis-
positivos puede reducir los peligros relacionados
con el polvo.
SEGURIDAD PERSONAL
ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE
SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar
una descarga eléctrica, un incendio o lesiones graves.
Guardetodaslasadvertenciaseinstruccionesparaconsultarlasenelfuturo.El
término“herramientaeléctrica”entodaslasadvertenciasincluidasmásabajoserefiereasuherra-
mienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
•No fuerce la herramienta eléctrica. Use la her-
ramienta eléctrica correcta para la aplicación.
Laherramientaeléctricacorrectafuncionarámejor
y de manera más segura a la velocidad para la
que se diseñó.
•No use la herramienta eléctrica si el interrup-
tor no la enciende ni la apaga. Cualquier her-
ramienta eléctrica que no se pueda controlar con
el interruptor es peligrosa y se debe reparar.
•Desconecte el enchufe de la toma de aliment-
ación y/o la batería de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar
accesorios o almacenar las herramientas eléc-
tricas. Dichas medidas preventivas de seguridad
reducenelriesgode que la herramienta se prenda
accidentalmente.
•Manténgase alerta, ponga cuidado a lo que
está haciendo y use el sentido común cuando
utilice una herramienta eléctrica. No use una
herramienta eléctrica cuando está cansado o
bajo la influencia de drogas, alcohol o medici-

12 13
•Agarre la herramienta por los asideros aisla-
dos cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto
con cables ocultos o con su propio cable. El
contactocon un cable “con corriente”hará que las
partesdemetalexpuesto de la herramienta pasen
lacorrientey produzcan una descarga al operador.
•Guarde las etiquetas y placas de especifica-
ciones. Estas tienen información importante.
Si son ilegibles o si no se pueden encontrar,
póngase en contacto con un centro de servicio
de MILWAUKEE para una refacción gratis.
•ADVERTENCIA : Algunas partículas de polvo
resultantes del lijado mecánico, aserrado, esme-
rilado, taladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas
que se saben ocasionan cáncer, defectos con-
génitos u otros daños al aparato reproductivo. A
continuación se citan algunos ejemplos de tales
sustancias químicas:
•plomo proveniente de pinturas con base de
plomo
•sílice cristalino proveniente de ladrillos, cemento
y otros productos de albañilería y
•arsénico y cromo provenientes de madera quími-
camente tratada.
El riesgo que usted sufre debido a la exposición
varía dependiendo de la frecuencia con la que
usted realiza estas tareas. Para reducir la ex-
posición a estas sustancias químicas: trabaje
en un área bien ventilada, y utilice equipo de
seguridadaprobadocomo,porejemplo,máscaras
contra el polvo que hayan sido específicamente
diseñadas para filtrar partículas microscópicas.
USO Y CUIDADO DE LAS
HERRAMIENTAS CON BATERÍA
MANTENIMIENTO
REGLAS ESPECIFICAS
DE SEGURIDAD
•Almacene las herramientas eléctricas fuera del
alcance de losniños y no permitaque personas
nofamiliarizadasconellasoestasinstrucciones
las utilicen. Lasherramientas eléctricas son peli-
grosas en las manos de usuarios no capacitados.
•Mantenimiento de las herramientas eléctricas.
Revise que no haya piezas móviles que estén
desalineadas o que se atasquen, piezas rotas
ni ninguna otra condición que pueda afectar el
funcionamiento de la herramienta eléctrica. Si
seencuentrandaños,hagaquelereparenlaher-
ramienta antes de usarla. Las herramientas mal
mantenidas son la causa de muchos accidentes.
•Mantenga las herramientas de corte limpias
y afiladas. Es menos probable que se atasquen
las herramientas de corte con filos afilados que
semantienendemanera apropiada y también son
más fáciles de controlar.
•Use la herramienta eléctrica, los accesorios,
las brocas, etc. siguiendo estas instrucciones,
teniendo en cuenta las condiciones de trabajo
y la tarea que se va a realizar. El uso de la her-
ramientaeléctrica para operaciones diferentesde
aquellas para las que se diseñó podría originar
una situación peligrosa.
•Recárguela solamente con el cargador especi-
ficadopor el fabricante. Un cargadorqueseaap-
ropiado para un tipo de batería puede crear riesgo
de incendio cuando se use con otra batería.
•Use las herramientas eléctricas solamente con
baterías específicamente diseñadas. El uso de
cualquier otro tipo de batería puede crear riesgo
de lesiones o incendio.
•Cuando no se use la batería manténgala
alejada de otros objetos de metal como clips
para papel, monedas, llaves, clavos, tornillos
u otros objetosde metal pequeños que puedan
realizaruna conexión entre los bornes. Realizar
un cortacircuito en los terminales de la batería
puede provocar quemaduras o un incendio.
•Bajo condiciones abusivas, puede salir líquido
expulsado de la batería; evitar el contacto. Si
se produce un contacto accidental, lavar con
agua. Si el líquido entra en contacto con los
ojos buscar ayuda médica adicional. El líquido
que sale despedido de la batería puede causar
irritaciones o quemaduras.
•Haga que un técnico calificado realice el
mantenimientodela herramienta eléctrica utili-
zando solamente piezas de repuesto idénticas.
Esto asegurará que se mantiene la seguridad de
la herramienta eléctrica.
•Use los asideros auxiliares que se suministran
con la herramienta. La pérdida de control puede
provocar lesiones personales.
•Lleve protectores auditivos cuando use la
broca de impacto. La exposición a ruido puede
producir la pérdida de la audición.
SIMBOLOGÍA
Volts corriente directa
Underwriters Laboratories, Inc.
Estados Unidos y Canadá
Revoluciones por minuto sin
carga (RPM)
14
10
12
1
2
6
5
3
4
1.Collar de soporte para punta
2.Collar del selector de par torsor
3.Indicador de carga
4.Interruptor de control
5.Gatillo
6.LED
DESCRIPCION FUNCIONAL
Cat. No. Volts cd rpm
Capacidades
Taladrado Poder atornillar
2401-20 12 0 - 500 13 mm 1/2" 6 mm 1/4"
Indicador de carga
Paradeterminarlacantidaddecargaquequeda en
la batería, pulse el gatillo. El indicador de carga se
encenderá durante 2-3 segundos. Para indicar el
final de la carga, una luz en el indicador de carga
se encenderá durante 2-3 segundos.
Instalación de brocas
Antes de introducir o retirar las brocas, siempre
se debe retirar la batería. Seleccione la broca del
estiloyel tamaño adecuados para el tipodetornillo
que está usando.
Para instalar la broca, presione la broca en el cas-
quillohastaque el anillo vuelva acalzarensu lugar
y la broca se encuentre trabada en su posición.
Para retirar la broca, extraiga el anillo, luego ex-
traiga la broca.
NOTA:Noesnecesariomantenerelanilloafueraal
instalar y retirar las brocas. La primera vez que se
utilizalaherramienta,esposible que sea necesario
extraer el anillo.
Ajuste del embrague (N•m) Applicaciones
2
4
6
8
10
12
14
Taladrado
0,4
0,8
1,1
1,5
1,8
2,1
4,6
13,5
Tornillos pequeños en
madera suave.
Tornillos medianos
en madera suave o
tornillos pequeños en
madera dura.
Tornillo largos en
madera suave. Tornillos
medianos en madera
dura o tornillos largos
en madera dura con
perforación piloto.
Uso del embrague ajustable
Esta herramienta tiene un embrague ajustable
para poder atornillar diferentes tipos de tornillos
dentro de diferentes materiales. Cuando está ad-
ecuadamente ajustado, el embrague se colocará
en un torque predeterminado con el objeto de
prevenir que se atronille muy profundamente el
tornillo asi como para evitar dañar tanto al tornillo
o a la herramienta.
Para seleccionar la adecuada posición del em-
brague (1-15) para el tipo de material y tornillo
que usted va a usar, refiérase a la tabla mostrada
a la derecha.
NOTA: Dado que los niveles de ajuste mostrados
en el cuadro son solo una referencia, se sugiere
usarunpedazodematerialdedesperdicio y probar
en él los diferentes ajustes del embrague antes
de proceder a colocar tornillos en el material de
trabajo.
Utilización del interruptor de control
El interruptor de control se puede colocar en tres
posiciones diferentes: avance, retroceso y bajo
seguro. Debido a un mecanismo de traba, el in-
terruptor de control se puede cambiar de posición
únicamentecuandoelinterruptorde ENCENDIDO/
APAGADO no esté presionado. Para poder usar
el interruptor de control, siempre se debe esperar
a que el motor se pare por completo.
Fig. 2 Fig. 3
Poder
atornillar Taladrado
Marcha adelante
Empuje desde la
DERECHA
Traba
Empuje al
CENTRO
Marcha atrás
Empuje desde la
IZQUIERDA
Fig. 4
Como se inserta / quita la batería en la
herramienta
Para retirar la batería, presione los botones de
liberación y jale de la batería para sacarla de la
herramienta.
Para introducir la batería, deslícela en el cuerpo
de la herramienta. Asegúrese de que quede bien
firme en su posición.
ESPECIFICACIONES
ENSAMBLAJE
ADVERTENCIA Recargue la batería
sólo con el cargador especificado para
ella. Para instrucciones específicas sobre
cómo cargar, lea el manual del operador
suministrado con su cargador y la batería.
ADVERTENCIA Parareducirelriesgo
de lesiones, use siempre lentes de segu-
ridad o anteojos con protectores laterales.
OPERACION
ADVERTENCIAPara reducir el riesgo
de lesiones, extraiga siempre la batería
antesde acoplar o desacoplar accesorios. Uti-
lice únicamente accesorios específicamente
recomendados para esta herramienta. El
uso de accesorios no recomendados podría
resultar peligroso.
Las especificaciones de torque mostradas en este
cuadroson valores aproximados obtenidos con una
batería con plena carga.
Para avanzar (el giro es en el sentido de las man-
ecillas del reloj), se presiona el interruptor de con-
trol colocado al lado derecho del taladro. Verificar
la dirección del giro antes de usarlo.
Pararetroceder (el giro es enelsentido opuesto a

14 15
las manecillas del reloj), se presiona el interruptor
de control colocado al lado izquierdo del taladro.
Verificar la dirección del giro antes de usarlo.
Para ponerle el seguro al gatillo, el interruptor de
control se coloca en la posición central. El gatillo no
funcionara mientras el interruptor de control se en-
cuentrebajoseguroenlaposicióncentral.Seledebe
poner el seguro al gatillo antes de quitar la batería,
cambiaraccesorios,darmantenimiento, almacenar
el taladro y siempreque éste no esté siendousado.
Protección de la batería
Para proteger la batería de daños y extender su
duración, el circuito inteligente de la herramienta
monitoreael consumo de corriente,la temperatura
y las caídas de voltaje.
Ensituaciones con una fuerzade torsión demasia-
do alta, agarrotamiento, paros y cortocircuitos que
causenunaltoconsumodecorriente,laherramien-
ta vibrará durante aproximadamente 5 segundos,
el indicador de carga se encenderá, y después se
apagará. Para reajustarla, suelte el gatillo.
En situaciones extremas, es posible que la tem-
peratura interna de la batería aumente excesiva-
mente. Si esto sucede, el indicador de carga se
encenderá y la batería se apagará.
Esta herramienta ofrece un medio rápido y conve-
niente para perforar agujeros pequeños e instalar
y quitar tornillos. Debido a la gran cantidad de
tipos de tornillos, tamaños, cuerdas y materiales
disponibles, es muy difícil limitar las aplicaciones
deestaherramientaalsolamenteeltamañodeltor-
nillo.Sinembargo,paraaplicaciones en madera, el
límiteprácticoseríaun tornillo para madera #6, con
unaperforación piloto oguiapreviamenterealizada.
Taladrado en madera, materiales compuestos
y plásticos
Siempre use brocas afiladas. Cuando use brocas
helicoidales,tire de la broca haciafuera del orificio
paraeliminarlasrebabasdelasestríasde la broca.
Para reducir la producción de astillas, apoye el
trabajo con una pieza de material de desecho. Se
recomienda seleccionar velocidades lentas para
plásticos con un punto de derretimiento bajo.
Cómo colocar tornillos
Perfore un orificio piloto cuando coloque tornillos
en materiales gruesos o duros. Coloque el anillo
ajustador del embrague en la posición correcta y
ajuste la velocidad a “baja”. Use el estilo y tamaño
de destornillador de berbiquí correcto para el tipo
de tornillo que está utilizando.
Con la punta del destornillador colocada en el
tornillo, coloque la punta del tornillo sobre la pieza
de trabajo y aplique presión firmemente antes de
moverelinterruptorde acción/reversa hacia arriba.
Sepuede quitar los tornillos aloprimirel interruptor
de acción/reversa hacia abajo.
APPLICACIONES
ADVERTENCIA Parareducirelriesgo
de electrocución, antes de taladrar o
colocar tornillos verifique que en el área de
trabajo no hayan tuberías o cables ocultos.
Trabando la punta
Cuando la herramienta se da vuelta apagado, la
puntaquedaautomáticamentetrabadaen su lugar,
permitiendo usar la herramienta como si fuera un
atornillador de mano. Esta característica es muy
práctica para poder apretar tornillos que requieren
mas torque del que la herramienta es capaz de
entregar, o para verificar el apriete de un tornillo, o
para sacar un tornillo que esté muy apretado.
Mantenimiento de la herramienta
Adopte un programa regular de mantenimiento
y mantenga sus baterías y cargador en buenas
condiciones. Despues de 6 meses a un año,
dependiendo del uso dado, envíe su herra-
mienta, batería y cargador, al Centro de Servicio
MILWAUKEE mas cercano para que le hagan:
• Lubricación
• Inspección mecánica y limpieza (engranes, fle-
chas, baleros, carcaza, etc.)
• Inspección eléctrica (batería, cargador, motor)
• Probarla para asegurar una adecuada operación
mecánicay eléctrica
Si la herramienta no arranca u opera a toda su
potenciacon una batería completamentecargada,
limpie, con una goma o borrador, los contactos de
la batería y de la herramienta. Si aun asi la her-
ramienta no trabaja correctamente, regrésela, con
el cargador y la batería, a un centro de servicio
MILWAUKEE para que sea reparada.
MANTENIMIENTO
ADVERTENCIA Parareducirelriesgo
de una lesión, desconecte siempre la
herramienta antes de darle cualquier man-
tenimiento. Nunca desarme la herramienta ni
trate de hacer modificaciones en el sistema
eléctrico de la misma. Acuda siempre a un
Centro de Servicio MILWAUKEE para TODAS
las reparaciones.
ADVERTENCIA Parareducirelriesgo
de una explosión, no queme nunca
una batería, aun si está dañada, “muerta” o
completamente descargada.
Limpieza
Limpie el polvo y suciedad de las ventilas del
cargador y la herramienta. Mantenga los mangos
y empuñaduras limpios, secos y libres de aceite o
grasa. Use solo jabón neutro y un trapo húmedo
para limpiar la herramienta, batería y el cargador,
yaque algunossubstanciasysolventeslimpiadores
sondañinosalosplásticosy partes aislantes.Algu-
nos de estos incluyen: gasolina, turpentina,thíner,
lacas,thínerpara pinturas, solventes para limpieza
con cloro, amoníaco y detergentes caseros que
tengan amonia. Nunca usa solventes inflamables
o combustibles cerca de una herramienta.
Reparaciones
Si su herramienta, batería o cargador están daña-
dos, envíela al centro de servicio más cercano.
Para una lista completa de accessorios, refiérase
a su catálogo MILWAUKEE Electric Tool o visite
nuestrositio en Internet: www.milwaukeetool.com.
Para obtener un catálogo, contacte su distribuidor
local o uno de los centros de servicio.
ACCESORIOS
ADVERTENCIA Para reducir el
riesgo de lesiones, siempre extraiga la
batería antes de cambiar o retirar accesorios.
Utilice únicamente accesorios específica-
mente recomendados para esta herramienta.
El uso de accesorios no recomendados
podría resultar peligroso.
GARANTÍA LIMITADA - E.U.A. Y CANADÁ
TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra.
Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el
Caribe se debe confirmar en el Centro de ServicioAutorizado el plazo de la garantía.
Para hacer efectiva la Garantía deberá presentar al Centro de ServicioAutorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió
el producto. Si no la tienen, podrá presentar el comprobante de compra original.
Ustedpuedellamarsincostoalteléfono018008321949oporcorreoelectrónicoaladirección"[email protected]",paraubicarelCentrodeServicio
Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.
Procedimiento para hacer válida la garantía
Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra.Ahí se reemplazará cualquier
pieza o componente defectuoso sin cargo alguno para el usuario final. La empresa se hace responsable de los gastos de transportación razonablemente
erogados que se deriven del cumplimiento de la presente garantía.
Excepciones
La garantía perderá validez en los siguientes casos:
a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.
c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES.
Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de ServicioAutorizado para evitar riesgo.
CENTRO DE SERVICIO YATENCIÓNA CLIENTES
Rafael Buelna No.1. Col. Tezozomoc Mexico, D.F.
Tel. [phone]
IMPORTADO Y COMERCIALIZADO POR:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av. Santa Fe 481 piso 6, Col. Curz Manca.
CP 05349, Cuajimalpa, D.F.
PÓLIZADE GARANTÍA - VALIDA SOLO PARA MÉXICO,AMÉRICACENTRALY EL CARIBE
SegarantizaalcompradororiginalqueningunadelasherramientaseléctricasMILWAUKEE(incluidoelproductoinalámbrico,laherramientaylasbaterías;
consultelasdeclaracionesdistintasyporseparadoenGARANTÍALIMITADADELPAQUETEDEBATERÍASINALÁMBRICASydelaslucesdetrabajoydel
cargadordebaterías*)presentandefectosenmaterialnienmanodeobra.Enun plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas
excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe
que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro
de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados.
La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece
que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones,
abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.
*El período de garantía de las radios para obras, del puerto de alimentación M12™ y de las carretillas de trabajo industrial Trade Titan™ es de un (1) año
a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una
garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de
trabajo o el foco mejorado se reemplazará sin carga.
*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores
eléctricosportátilesquefuncionancongasolina,herramientasmanuales,elevadores(eléctricos,conpalancayconcadenasmanuales),camisasdecalefac-
ción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos.
Nosenecesitaregistrodegarantíaparaobtenerlagarantíacorrespondientedeunproductoeléctrico MILWAUKEE.Lafechadefabricacióndelproductose
utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía.
LAACEPTACIÓN DE LOS DERECHOSA REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CON-
STITUYE UNACONDICIÓN DEL CONTRATO POR LACOMPRA DE CADAPRODUCTO MILWAUKEE. SI NOACEPTAESTA CONDICIÓN, NO DEBE
COMPRARELPRODUCTO.MILWAUKEENOSERÁENNINGÚNCASORESPONSABLEDEDAÑOSINCIDENTALES,ESPECIALES,CONSECUENTES
O PUNITIVOS, NI DE COSTOS, HONORARIOS DEABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CON-
SECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR
PÉRDIDADEGANANCIAS.ALGUNOSESTADOSNOPERMITENLAEXCLUSIÓNOLALIMITACIÓNDEDAÑOSINCIDENTALESOCONSECUENTES.
POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONESANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍAES EXCLUSIVA Y
SUSTITUYEATODASLASOTRAS GARANTÍASEXPRESAS,ESCRITASUORALES. SEGÚNLOPERMITALALEY,MILWAUKEESE EXIME DETODA
GARANTÍAIMPLÍCITA, INCLUIDOS, AMODO DE EJEMPLO, TODAGARANTÍAIMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O
PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHARENUNCIA NO ESTÉ PERMITIDAPOR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS
ESTÁN LIMITADAS ALADURACIÓN DE LA GARANTÍAEXPRESAAPLICABLE SEGÚN SE DESCRIBEANTERIORMENTE. ALGUNOS ESTADOS NO
PERMITEN LIMITACIONES EN LA DURACIÓN DE UNAGARANTÍA IMPLÍCITA. POR LO TANTO, LALIMITACIÓNANTERIOR PUEDE NO APLICARSE
PARA USTED. ESTA GARANTÍALE OTORGADERECHOS LEGALES ESPECÍFICOS YTAMBIÉN PUEDETENER OTROS DERECHOS QUE VARÍAN
DE ESTADO EN ESTADO.
Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá.
Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE,
www.milwaukeetool.com o llame al 1.800.SAWDUST(1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.
Modelo:
Fecha de Compra:
Sello del Distribuidor:

MILWAUKEE ELECTRIC TOOL CORPORATION
13135 West Lisbon Road • Brookfield, Wisconsin, U.S.A. 53005
58-14-2401d3 10/10 Printed in China
960931222-04( )
UNITED STATES
MILWAUKEE Service CANADA - Service MILWAUKEE
MILWAUKEE prides itself in producing a premium
quality product that is NOTHING BUT HEAVY DUTY®.
Your satisfaction with our products is very impor-
tant to us!
If you encounter any problems with the operation
of this tool, or you would like to locate the factory
Service/Sales Support Branch or authorized serv-
ice station nearest you, please call...
1.800.268.4015
Monday – Friday 7:00 – 4:30 CST
fax: [phone]
Milwaukee Electric Tool (Canada) Ltd
140 Fernstaff Court, Unit 4 18129 111 Avenue NW
Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2
Additionally, we have a nationwide network of
authorizedDistributorsreadytoassistyouwithyour
tool and accessory needs. Call 1.800.268.4015 to
find the names and addresses of the closest re-
tailers or consult “Where to buy” on our Web site
www.milwaukeetool.com
MILWAUKEE est fier de proposer un produit de
première qualité NOTHING BUT HEAVY DUTY®. Votre
satisfaction est ce qui compte le plus!
En cas de problèmes d’utilisation de l’outil ou pour
localiser le centre de service/ventes ou le centre
d’entretien le plus proche, appelez le...
1.800.268.4015
Lundi – Vendredi 7:00 – 4:30 CST
fax: [phone]
Milwaukee Electric Tool (Canada) Ltd
140 Fernstaff Court, Unit 4 18129 111 Avenue NW
Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2
Notre réseau national de distributeurs agréés se
tientà votredispositionpour fournirl’aidetechnique,
l’outillage et les accessoires nécessaires. Compo-
sez le 1.800.268.4015 pour obtenir les noms et
adressesdes revendeurs lesplus proches ou bien
consultez la section «Où acheter» sur notre site
web à l’adresse www.milwaukeetool.com
CENTRO DE ATENCIÓN A CLIENTES
Rafael Buelna No. 1, Col Tezozomoc,
Delegación Azcapotzalco, México, D.F.
Telefono sin costo 01 800 832 1949
e-mail: [email protected]
Adicionalmente, tenemos una red nacional de
distribuidoresautorizados listos para ayudarlecon
su herramienta y sus accesorios. Por favor, llame
al 01 800 832 1949 para obtener los nombres y
direcciones de los más cercanos a usted, o con-
sulte la sección ‘Where to buy’ (Dónde comprar)
de nuestro sitio web en
www.ttigroupmexico.com
MILWAUKEE prides itself in producing a premium
quality product that is NOTHING BUT HEAVY DUTY®.
Your satisfaction with our products is very impor-
tant to us! If you encounter any problems with the
operationof this tool, or youwould like to locatethe
factoryService/SalesSupportBranchorauthorized
service station nearest you, please call...
Additionally, we have a nationwide network of
authorized Distributors ready to assist you with
yourtoolandaccessoryneeds.Checkyour“Yellow
Pages” phone directory under “Tools-Electric” for
thenames&addressesofthosenearestyouorsee
the 'Where To Buy' section of our website.
1-800-SAWDUST
(1.800.729.3878)
Monday-Friday
7:00 AM - 6:30 PM
Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center
Search' icon found in the 'Parts & Service' section.
Contact our Corporate After Sales Service
Technical Support about ...
•Technical Questions
•Service/Repair Questions
•Warranty call: 1-800-SAWDUST
fax: [phone]
email: [email protected]
Register your tool online at
www.milwaukeetool.com and...
• receive important notifications regarding
your purchase
• ensure that your tool is protected under the
warranty
• become a HEAVY DUTY club member
MEXICO - Soporte de Servicio MILWAUKEE
Registre su herramienta en línea, en
www.ttigroupmexico.com y...
• reciba importantes avisos sobre su compra
• asegúrese de que su herramienta esté prote-
gida por la garantía
• conviértase en integrante de Heavy Duty
