Mitsubishi Electric PKA-RP HAL User manual

Air-Conditioners
Indoor unit
PKA-RP·HAL
PCA-RP·KA
PCA-RP·HA
PSA-RP·GA
ISTRUZIONI DI FUNZIONAMENTO
Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro
della stessa.
BEDIENUNGSHANDBUCH
Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme
gründlich durchlesen.
MANUEL D’UTILISATION
Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du
climatiseur.
OPERATION MANUAL
For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.
BEDIENINGSHANDLEIDING
Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de
airconditioner gebruikt.
MANUAL DE INSTRUCCIONES
Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado para
garantizar un uso seguro y correcto.
MANUAL DE OPERAÇÃO
Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a
unidade de ar condicionado.
DRIFTSMANUAL
Læs venligst denne driftsmanual grundigt før airconditionanlægget betjenes af hensyn til sikker og korrekt brug.
DRIFTSMANUAL
Läs denna driftsmanual noga för säkert och korrekt bruk innan luftkonditioneringen används.
Français
Deutsch
English
Nederlands
Español
Italiano
Português
Dansk
Svenska
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΕΩΣ
Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέσετε σε
λειτουργία τη μονάδα κλιματισμού.Ελληνικά
Işletme Elkitabı
Emniyetli ve doğru biçimde nasıl kullanılacağınıöğrenmek için lütfen klima cihazınıişletmeden önce bu
elkitabınıdikkatle okuyunuz. Türkçe
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Для обеспечения правильного ибезопасного использования следует ознакомиться синструкциями,
указанными вданном руководстве по эксплуатации, тщательным образом до того, как приступать к
использованию кондиционера.
Русский
PER L’UTENTE
VOOR DE GEBRUIKER
PARA EL USUARIO
FÜR BENUTZER
POUR L’UTILISATEUR
FÖR ANVÄNDAREN
TIL BRUGER
PARA O UTILIZADOR
ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ
KULLANICI İÇİN
ДЛЯ ПОЛЬЗОВАТЕЛЯ
FOR USER
操作说明书
在操作空调机之前，请全面阅读本操作说明书，以便安全和正确地使用本机。
用户适用（安装人员适用）
中文
BG79U612H03.indd1BG79U612H03.indd1 2008/12/118:59:082008/12/118:59:08

222
Содержание
1. Меры предосторожности ·························································· 222
2. Наименование деталей ···························································· 223
3. Конфигурация дисплея ····························································· 226
4. Установка дня недели ивремени ············································ 226
5. Эксплуатация ············································································ 226
6. Таймер ······················································································· 229
7. Прочие функции ········································································ 232
8. Выбор функции ········································································· 233
9. Работа пульта дистанционного управления ваварийном режиме ·· 237
10.Уход ичистка ············································································· 237
11.Исправление неполадок ··························································· 239
12.Технические характеристики ··················································· 240
1. Меры предосторожности
►Перед установкой данного прибора, пожалуйста
обязательно прочитайте все “Меры предосторожности”.
►Вразделе “Меры предосторожности” изложены очень
важные сведения, касающиеся техники безопасности.
Обязательно следуйте этим инструкциям.
►Пожалуйста уведомите соответствующий орган
электроснабжения или получите от него разрешение перед
подключением ксистеме электропитания.
Символика, используемая втексте
Предупреждение:
Описывает меры предосторожности, которые следует
выполнять, чтобы избежать травмы или гибели пользователя.
Осторожно:
Описывает меры предосторожности, которые следует
выполнять, чтобы не повредить прибор.
Символы, указанные на иллюстрациях
: Указывает, что эта часть должна быть заземлена.
Предупреждение:
• Для устройств, доступных только для специалистов.
• Данны прибор не должен устанавливаться пользователем.
Обратитесь кпоставщику или вспециализированное
предприятие изакажите установку прибора. При
неправильной установке может произойти утечка воды,
электрический шок или пожар.
• Никогда не занимайтесь ремонтом или переносом прибора не
кто иной место самостоятельно.
• Не ставьте какие-либо посторонние предметы на прибор.
• Не проливайте на прибор воду ине дотрагивайтесь до
прибора мокрыми руками.
• Не разбрызгивайте вблизи от прибора горючий газ.
• Не снимайте переднюю панель или защиту вентилятора с
внешнего прибора, когда он работает.
• Если вы заметите ненормально сильный шум или вибрацию,
остановите прибор, отключите главный выключатель
питания исвяжитесь свашим поставщиком.
• Никогда не вставляйте пальцы, палки ит.д. вотверстия
входа или выхода.
• Если вы почувствуете странные запахи, остановите
прибор, отключите питание ипроконсультируйтесь свашим
поставщиком. Впротивном случае может произойти поломка
прибора, пожар или электрошок.
• Детям инемощным людям ЗАПРЕЩАЕТСЯ самостоятельно
пользоваться данным кондиционером воздуха.
• Необходимо наблюдать за маленькими детьми стем, чтобы
они не играли скондиционером воздуха.
• Если происходит выброс или утечка газа хладагента,
остановите работу кондиционера, тщательно проветрите
помещение исвяжитесь свашим поставщиком.
Осторожно:
• Не пользуйтесь острыми предметами для нажатия
кнопок, так как это может привести кповреждению пульта
дистанционного управления.
• Не закрывайте ине блокируйте входные ивыпускные
отверстия внутреннего инаружного блоков.
Утилизация прибора
Когда вам потребуется ликвидировать прибор, обратитесь квашему
дилеру.
12BG79U612H03RU.indd22212BG79U612H03RU.indd222 2008/12/1110:16:002008/12/1110:16:00

223
PSA-RP·GA
Floor Standing
Air intake Filter
Louver
Air outlet
Vane
Remote
controller
■Внутренний прибор
PKA-RP·HAL PCA-RP·KA PCA-RP·HA PSA-RP·GA
Скорости работы
вентилятора 3 скорости + автоматическим режимом 4 скорости + автоматическим режимом 2 скорости 2 скорости
Лопатка Автоматически скачанием Автоматически скачанием Вручную Вручную
Жалюзи Вручную Вручную Вручную Автоматически скачанием
Фильтр Обычный Долговечный Масло Долговечный
Индикация очистки фильтра 100 часов 2.500 часов 100 часов 2.500 часов
2. Наименование деталей
Фильтр
Лопатка
Filter Air intake
Louver Air outlet Vane
PKA-RP·HAL
Wall Mounted
PCA-RP·HA
Kitchen
Vane Air outlet Louver
Oil filter
(Air intake)
Filter
■PCA-RP·KA
Подвеска кпотолку
Filter
(Inside of Air intake)
Впуск воздуха
Впуск воздуха
Впуск воздуха
Лопатка
Лопатка
Лопатка
Фильтр
Фильтр
Выходные
воздушные
отверстия
Выходные
воздушные
отверстия
Выходные
воздушные
отверстия
Выходные
воздушные
отверстия
Жалюзи
Жалюзи
Жалюзи
Жалюзи
Пульт
дистанционного
управления
Масляный фильтр
(Впуск воздуха)
Монтаж на стене Напольная установка
Кухня
12BG79U612H03RU.indd22312BG79U612H03RU.indd223 2008/12/1110:16:152008/12/1110:16:15

224
˚F˚C
˚F˚C
ERROR CODE
AFTER
TIMER
TIME SUN MON TUE WED THU FRI SAT
ON
OFF
Hr
AFTER
FILTER
FUNCTION
ONLY1Hr.
WEEKLY
SIMPLE
AUTO OFF
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
2. Наименование деталей
■для проводные пульты дистанционного управления
Примечание:
●Сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ)
Это сообщение отображается втечение примерно 3 минут при подаче электропитания квнутреннему прибору или когда прибор
восстанавливается после сбоя электропитания.
●Сообщение “NOT AVAILABLE” (НЕДОСТУПНО)
Это сообщение отображается при нажатии кнопки для вызова функции, которая отсутствует во внутреннем приборе.
Если для одновременной работы снесколькими внутренними приборами используется один пульт дистанционного управления, данное
сообщение отображаться не будет, если какой-либо из приборов оборудован данной функцией.
Дисплей
Управление
Идентификация текущего действия
Показывает режим работы ит.д.
* Поддержка отображения на
других языках
Индикатор центрального
управления (Centrally Controlled)
Показывает, что функции пульта
дистанционного управления отключены
на главном пульте управления.
Индикатор выключения таймера
(Timer Is Off)
Показывает, что таймер отключен.
Индикатор “One Hour Only”
(Только один час)
Отображается вслучае настройки понижения
мощности исходящего воздушного потока и
направления его книзу врежиме охлаждения
(COOL) или сушки (DRY). (Работа вэтом
режиме зависит от модели устройства).
Индикатор отключается через час работы во
время изменения направления воздушного
потока.
Настройка температуры
Показывает целевую температуру.
Индикатор направления
воздуха (вверх/вниз)
Индикатор показывает направление
исходящего воздушного потока.
День недели
Показывает текущий день недели.
Индикатор окружающей температуры
Показывает температуру окружающего
воздуха. Диапазон дисплея температуры
впомещении составляет 8–39°C.
Дисплей мигает при температуре менее
8 °C или 39 °C или больше.
Индикатор времени/таймера (Time/Timer)
Показывает текущее время, пока не будет
установлен обычный таймер итаймер отключения.
Если выполнены установки обычного таймера или
таймера отключения, отображается оставшееся время.
Индикатор жалюзи
Показывает работу жалюзи. Не отображается в
случае, если жалюзи неподвижны.
(Индикатор включения питания)
Показывает, что питание включено.
Индикатор скорости вентилятора
Показывает установленную
скорость вентилятора.
Индикатор вентиляции
Отображается вслучае работы
устройства врежиме вентиляции.
Индикатор датчика
Отображается вслучае использования
датчика пульта дистанционного
управления.
Индикатор блокировки (Locked)
Показывает, что кнопки пульта
дистанционного управления были
блокированы.
Индикатор очистки воздушного
фильтра (Clean The Filter)
Загорается, когда необходимо
очистить фильтр.
Индикаторы таймера
Отображаются после установки
соответствующих таймеров.
Открытие
дверцы.
Встроенный датчик температуры
Вниз
Вверх
Назад
Вперед
Переход коперации №.
Переход кследующему
номеру операции.
Кнопки установки температуры
Кнопка таймера “Menu”
(Меню) (Кнопка “Monitor/Set”
(Контроль/Установка))
Кнопка режима
(кнопка возврата Back)
Кнопки установки времени
Кнопка включения/
выключения таймера “On/Off”
(Кнопка установки дня“Day”)
Кнопка “ON/OFF” (ВКЛ./ ВЫКЛ.)
Кнопка контроля скорости
вентилятора
Кнопка тестирования “Test”
Кнопка “Filter” (Фильтр)
(кнопка )
Кнопка проверки
(кнопка “Clear” (Очистка))
Кнопка направления
воздушного потока (вверх/вниз)
Кнопка жалюзи
(кнопка “Operation”(Операция) )
Кнопка вентиляции
(кнопка “Operation” (Операция) )
Вцелях пояснения на рисунке
показаны все элементы
дисплея. При эксплуатации
отображаются только
соответствующие элементы.
12BG79U612H03RU.indd22412BG79U612H03RU.indd224 2008/12/1110:16:242008/12/1110:16:24

225
Установка/замена батареек
1. Снимите верхнюю крышку, вставьте
две батарейки типа AAA иустановите
верхнюю крышку на место.
2. Нажмите кнопку Reset (Сброс).
12
3
2. Наименование деталей
■для беспроводного пульта дистанционного управления
■При использовании беспроводного пульта дистанционного управления направьте его к
приемнику на внутреннем приборе.
■Если пультом дистанционного управления воспользоваться примерно втечение двух минут
после подачи электропитания на внутренний прибор, внутренний прибор может издать два
звуковых сигнала, так как осуществляется начальная автоматическая проверка.
■ Внутренний прибор издает звуковой сигнал, который подтверждает получение сигнала, посланного
спульта дистанционного управления. Сигналы могут быть получены на расстоянии примерно 7
метров по прямой линии от внутреннего прибора под углом в45° слева исправа прибора. Однако
такой свет, как лампы дневного света или сильное освещение могут уменьшить эффективность
приема сигналов внутренним прибором.
■Если лампа работы около приемника на внутреннем приборе мигает, прибор необходимо
проверить. Свяжитесь со своим поставщиком для проведения обслуживания.
■ Обращайтесь спультом дистанционного управления осторожно! Не роняйте пульт дистанционного
управления ине подвергайте его сильным ударам. Кроме того, следите за тем, чтобы пульт
дистанционного управления не попал вводу, ине оставляйте его вместах свысокой влажностью.
■ Во избежание неправильного местоположения пульта дистанционного управления, установите на
стене держатель, входящий вкомплект поставки пульта дистанционного управления, иобязательно
устанавливайте пульт дистанционного управления вдержатель после использования.
■Наружный прибор
Две батарейки типа AAA
Сначала вставляйте
отрицательный (–) вывод
каждой батарейки.
Устанавливайте
батарейки ссоблюдением
полярности (+, –)!
Нажмите кнопку Reset
(Сброс) спомощью
предмета сузким
концом.
Верхняя
крышка
* Вцелях объяснения показаны все
пункты, которые появляются на дисплее.
* Все пункты отображаются при нажатии
кнопки Reset (Сброс).
Индикатор передачи
Индикатор таймера
Дисплей пульта дистанционного управления
Кнопка “ON/OFF” (ВКЛ./ВЫКЛ.)
Кнопки установки температуры
Кнопка контроля скорости вентилятора
(Изменяет скорость вентилятора)
Кнопка воздушного потока (Изменяет
направление воздушного потока вверх/вниз)
Кнопка режима (Изменяет режим работы)
Кнопка проверки
Кнопка тестирования “Test”
Область передачи
Области работы
Кнопка отключение таймера
Кнопка включение таймера
Кнопка установки часов
Кнопка установки минут
Кнопка установки времени (Задает время)
Кнопка жалюзи (Изменяет направление
воздушного потока влево/вправо)
Кнопка Reset (Сброс)
Power
Earth
Service Panel
Indoor-Outdoor
Connection wire
Ref. Pipes
Электропитание
Трубы хладагента
Соединительный провод между
внутренним инаружным прибором
Сервисная панель
Заземление
12BG79U612H03RU.indd22512BG79U612H03RU.indd225 2008/12/1110:16:302008/12/1110:16:30

226
3. Конфигурация дисплея
<Типы экранов отображения>
Настройку языка дисплея можно изменить на русский язык при
помощи выбора функции на пульте дистанционного управления.
См. пункт [4]-1, раздела 8 для изменения установки языка.
Начальный установленный язык – английский.
●Выбор функции:
Устанавливает доступные функции идиапазоны
для пульта дистанционного управления (функции
таймера, ограничения операций ит.д.)
● Установка дня/времени:Настраивает текущий день недели или время.
● Стандартные экраны управления:
Отображает иопределяет рабочее состояние
систем кондиционирования
воздуха.
●Монитор таймера:
Отображает текущие настройки таймера
(недельный таймер, простой таймер или таймер
автоматического включения или отключения).
●Настройка таймера:
Настраивает работу любого таймера
(недельный таймер, простой таймер или таймер
автоматического включения или отключения).
<Изменение экрана>
Для перехода кA: Удерживайте втечение 2 секунд нажатыми
кнопку выбора режима икнопку включения/
выключения таймера “On/Off”.
Для перехода кB: Нажмите кнопку таймера “Menu”.
Для перехода кC: Нажмите кнопку выбора режима (Return).
Для перехода кD: Нажмите кнопки установки времени ( или ).
4. Установка дня недели ивремени
1. Нажмите кнопку настройки времени или 1для включения
отображения на дисплее 2.
2. Нажмите кнопку включения/выключения таймера “On/Off”
(установка дня) 9для установки дня недели.
* Каждое нажатие кнопки переключает день, как показано на 3:
Sun (Вск) →Mon (Пнд) →... →Fri (Птн) →Sat (Сбт).
3. Нажмите соответствующую кнопку настройки времени 1для
установки времени.
* Пока вы удерживаете кнопку нажатой (в4), временные
интервалы сначала будут иметь приращение по минуте, затем
по десять минут, апосле этого по одному часу.
4. После выполнения соответствующих настроек вдействиях 2и3
нажмите кнопку “Filter” (Фильтр) 4для сохранения значений.
5. Эксплуатация
˚F˚C
TIMER MON
OFF
WEEKLY
SUN MON TUE WED THU FRI SAT
WEEKLY
˚F˚C
˚C
TIME SUN





Выбор функции Установка дня/времени
Стандартные экраны управления
Монитор таймера Настройка таймера
OFF ON
˚C
˚C
TIME SUN
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
Индикатор дня
недели ичасов
TIME SUN
3Установка дня недели
24
˚C
˚C
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
Установка времени
Примечание:
День недели не будет отображаться, если функция часов отключена на
дисплее выбора функции (Function Selection).
5.1. Включение/Выключение
<Для начала работы>
■Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.
• Загорится лампа включения 1ииндикатор дисплея.
<Для останова операции>
■Нажмите еще раз кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.
• Будут отключены лампа включения 1ииндикатор дисплея.
Примечание:
Даже при немедленном нажатии кнопки ON/OFF (Вкл./Выкл.) после
остановки работы кондиционер воздуха не включиться втечение трех
минут.
Это предотвращает повреждение внутренних деталей.
2
1
9
4
1
2
3
3
2
6
4
5
8
7
1
1
5
78 6
2
5
6
1
2
3
7
3
5
6
7
12BG79U612H03RU.indd22612BG79U612H03RU.indd226 2008/12/1110:16:382008/12/1110:16:38

227
5. Эксплуатация
5.2. Выбор режима
■Нажмите кнопку выбора режима ( ) 2ивыберите режим
эксплуатации 2.
Режим охлаждения
Режим сушки
Режим вентилятора
Режим отопления <Только вмоделях степловым насосом>
Автоматический режим (охлаждение/отопление) <Только вмоделях степловым насосом>
Режим вентиляции
Отображается только при следующем условии
Используется проводной пульт дистанционного управления
Подключен LOSSNAY
Информация для мультисистемного кондиционера
(Наружный прибор: серия MXZ)
Спомощью мультисистемного кондиционера (Наружный
прибор: серия MXZ) можно подключить один или два
внутренних прибора кодному наружному прибору. В
соответствии смощностью, два или более приборов могут
работать одновременно.
• При попытке включить один или несколько внутренних приборов с
одним наружным прибором одновременно, один для охлаждения,
адругой для обогрева, выбирается режим того внутреннего
прибора, который включится раньше. Другие внутренние приборы,
которые включатся позже, работать не будут, указывая на режим
работы миганием.
Вданном случае, установите одинаковый режим работы на всех
внутренних приборах.
• Может случиться, что работающий внутренний прибор находится
врежиме (АВТО). Переключение режима работы (ОХЛАЖДЕНИЕ
ОБОГРЕВ) невозможно, иосуществляется переход врежим ожидания.
• Если внутренний прибор начинает работу при размораживании
наружного прибора, перед подачей теплого воздуха необходимо
подождать несколько минут (макс. примерно 15 минут).
• Врежиме обогрева, несмотря на то, что неработающий прибор
может нагреться, или можно услышать звук протекающего
хладагента, это не является неисправностью. Причиной тому
является постоянный поток хладагента внего.
Работа вавтоматическом режиме
■Всоответствии сзаданной температурой, работа врежиме
охлаждения включается, если температура впомещении
слишком высокая, аработа врежиме обогрева включается, если
температура слишком низкая.
■При работе вавтоматическом режиме, если температура в
помещении изменится, ибудет оставаться на 2 °C или больше
выше заданной температуры втечение 15 минут, кондиционер
переключается врежим охлаждения. Таким же образом, если
температура впомещении будет оставаться на 2 °C или больше
ниже заданной температуры втечение 15 минут, кондиционер
переключается врежим обогрева.
■Так как температура впомещении регулируется автоматически
для поддержания определенной эффективной температуры,
работа врежиме охлаждения осуществляется на несколько
градусов теплее, аработа врежиме обогрева на несколько
градусов холоднее заданной температуры при достижении
температуры (автоматическая экономия электроэнергии).
5.3. Настройка температуры
►Чтобы понизить температуру впомещении:
Нажмите кнопку 3, чтобы установить желаемое значение
температуры.
Дисплей показывает выбранную температуру 3.
►Чтобы повысить температуру впомещении:
Нажмите кнопку 3, чтобы установить желаемое значение
температуры.
Дисплей показывает выбранную температуру 3.
• Имеющиеся диапазоны температур:
Охлаждение исушка: 19 - 30 °C
Отопление: 17 - 28 °C
Автоматический режим: 19 - 28 °C
• На дисплее мигают показания 8°C - 39°C, чтобы
проинформировать Вас отом, что температура впомещении
ниже или выше показания температуры на дисплее.
(На пульте дистанционного управления это не отображается.)
5.4. Настройка скорости вентилятора
■Нажмите кнопку скорости вентилятора 5столько раз, сколько
нужно для выбора необходимой скорости.
• Каждое нажатие кнопки увеличивает скорость. Текущая
выбранная скорость отображается в5.
• Последовательность изменения настроек идоступные
параметры:
СКОРОСТЬ
ВЕНТИЛЯТОРА
Дисплей
4 скорости
+
Авто
Speed 1 Speed 2 Speed 3 Speed 4 Auto
3 скорости
+
Авто
4-х
скоростная
модель
2-х
скоростная
модель
Примечание:
●Число доступных скоростей вращения вентилятора зависит от типа
подключенного устройства.
●Вследующих случаях действительная скорость вентилятора
устройства будет отличаться от скорости, отображаемой на пульте
дистанционного управления.
1. Во время отображения индикации “STAND BY” (ОБОГРEB:ПАУЗА)
или “DEFROST” (OTTAИBAHИE).
2. Когда температура теплообменника низкая врежиме обогрева.
(например, сразу же после начала работы врежиме обогрева)
3. Врежиме обогрева (HEAT), когда окружающая температура в
помещении выше значений настроек температуры.
4. Во время работы устройства врежиме сушки (DRY).
Режим охлаждения 15 минут(переключение с
обогрева на охлаждение)
Заданная
температура +2°C
Заданная
температура
15 минут (переключение с
охлаждения на обогрев)
Заданная
температура -2°C
Скорость 1 Скорость 2 Скорость 3 Скорость 4 Авто
Speed 1 Speed 2 Speed 3 Speed 4
Speed 1 Speed 2 Speed 3 Auto
Скорость 1 Скорость 2 Скорость 3 Авто
Скорость 1 Скорость 2 Скорость 3 Скорость 4
12BG79U612H03RU.indd22712BG79U612H03RU.indd227 2008/12/1110:16:492008/12/1110:16:49

228
(Low) (High)
(Малая) (Большая)
5. Эксплуатация
5.5. Настройка направления воздушного потока
<Для изменения направления воздушного потока вверх/вниз>
(PCA-KA,PKA-HAL)
■Во время работы устройства нажмите кнопку направления
воздушного потока (вверх/вниз) 6необходимое число раз.
• Каждое нажатие кнопки меняет направление воздуха. Текущее
направление воздуха отображается в6.
• Последовательность изменения настроек идоступные
параметры:
Пульт дистанционного
управления Дисплей
Проводной
Swing Auto 1 2 345
Беспроводной
Swing 2341
* Помните, что врежиме колебания воздушного потока индикация
на экране не меняется вместе сизменением положения
воздушных направляющих.
Примечание:
●Доступные направления воздушного потока зависят от типа
подключенного устройства.
●Вследующих случаях действительное направление воздушного
потока будет отличаться от направления, указанного индикатором.
1. Во время отображения индикации “STAND BY” (ОБОГРEB:ПАУЗА)
или “DEFROST” (OTTAИBAHИE).
2. Сразу же после запуска режима обогрева (пока система ожидает
активизации параметров изменения режима).
3. Врежиме обогрева, когда окружающая температура впомещении
выше значений настроек температуры.
Колебание Авто
Колебание
(ON) (OFF)
During swing operation, the arrow display
move to the left and right.
No display
(Stop)
Wired remote
controller
Wireless remote
controller No display
(Stop) During swing operation, the arrow display
move to the left and right.
<[Вручную] Изменить направление воздушного потока влево/вправо>
* Нельзя использовать кнопку заслонки 7.
• Остановите работу прибора, поднимите ручку
заслонки иустановите ее внужное положение.
* Не устанавливайте на положение вовнутрь,
когда прибор работает врежиме охлаждения
или сушения, поскольку это может привести к
образованию конденсата ипросачиванию воды.
Осторожно:
При выполнении вышеуказанного процесса следует
предпринимать меры, чтобы избежать падений.
5.6. Вентиляция
► Для комбинации LOSSNAY
5.6.1. для проводные пульты дистанционного управления
● Для начала работы вентилятора вместе свнутренним устройством:
■Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.
• На экране появится индикатор “Vent” (
8
). Вентилятор будет работать
автоматически во время действия внутреннего устройства.
●Для независимой работы вентилятора:
■Нажмите кнопку выбора режима 2, пока на экране не
отобразится . Это означает, что вентилятор включен.
●Для изменения мощности вентилятора:
■ Нажмите кнопку вентиляции (Ventilation)
8
необходимое число раз.
• Каждое нажатие кнопки переключает настройки так, как
показано ниже.
<Для изменения направления воздушного потока вправо/влево>
(PSA-GA)
Нажмите кнопку жалюзи 7необходимое число раз.
• Появится значок жалюзи 7.
• После каждого нажатия кнопки происходит следующее
переключение:
Нет индикации
(останов)
Нет индикации
(останов)
проводные пульты
дистанционного
управления
беспроводного пульта
дистанционного
управления
Во время работы жалюзи индикатор стрелки
отображается влево ивправо.
Во время работы жалюзи индикатор стрелки
отображается влево ивправо.
Примечание:
Внекоторых моделях вентилятор внутреннего устройства
может начать работу даже втом случае, когда он будет
настроен для автономной работы.
12BG79U612H03RU.indd22812BG79U612H03RU.indd228 2008/12/1110:16:552008/12/1110:16:55

229
C
C
TIME SUN
WEEKLY
C
TIMERSUN ON
OFF
WEEKLY
Настройка таймера
1. Убедитесь, что индикатор недельного таймера отображается на экране (
1
).
2. Нажмите кнопку таймера “Menu” 2, после чего на экране
отобразится сообщение “Monitor” (Монитор) (8).
3. Нажмите кнопку включения/выключения таймера “On/Off”
(настройка дня) 9необходимое число раз для выбора дня.
4. Нажмите кнопку операции или (7или 8) для изменения
отображаемой на дисплее операции таймера (9).
* Каждое нажатие кнопки осуществит переход кследующей
операции таймера впорядке выполненных настроек времени.
5. Для закрытия монитора ивозврата кстандартному экрану
управления нажмите кнопку режима (Return) 2.
<Для отключения недельного таймера.>
Нажмите кнопку включения/выключения таймера “On/Off”
9
, после чего на
экране появится индикатор “Timer Off” (Таймер выкл.) (
10
).
6. Таймер
6.1. для проводные пульты дистанционного управления
Можно использовать экран выбора функции (Function Selection) для выбора
одного из трех типов таймера:
1
Weekly timer (Недельный таймер),
2
Simple
timer (Простой таймер) или
3
Auto Off (Таймер автоматического выключения).
6.1.1. Еженедельный таймер
■Недельный таймер может использоваться для настройки до
восьми операций вдень втечение недели.
• Каждая операция может состоять из: времени включения/
выключения снастройками температуры или только времени
включения/выключения, или только настроек температуры.
• Когда наступает установленное для таймера время, кондиционер
начинает выполнять действие, назначенное для таймера.
■ Настройка времени таймера может быть выполнена сточностью в1 минуту.
Примечание:
*1. Таймеры недельный/простой/автоматического отключения не могут
использоваться одновременно.
*2. Недельный таймер не будет работать вслучае наличия следующих условий:
Функция таймера выключена; система находится внеисправном состоянии;
выполняется тест системы; пульт дистанционного управления выполняет
процедуру самотестирования или проверку пульта дистанционного управления;
пользователь выполняет настройку таймера; пользователь выполняет
настройку текущего дня недели или времени; система управляется из
центрального пульта управления. (Вчастности, система не будет выполнять
действия (включать или выключать устройство или контролировать
температуру), которые отключены врезультате возникновения этих условий).

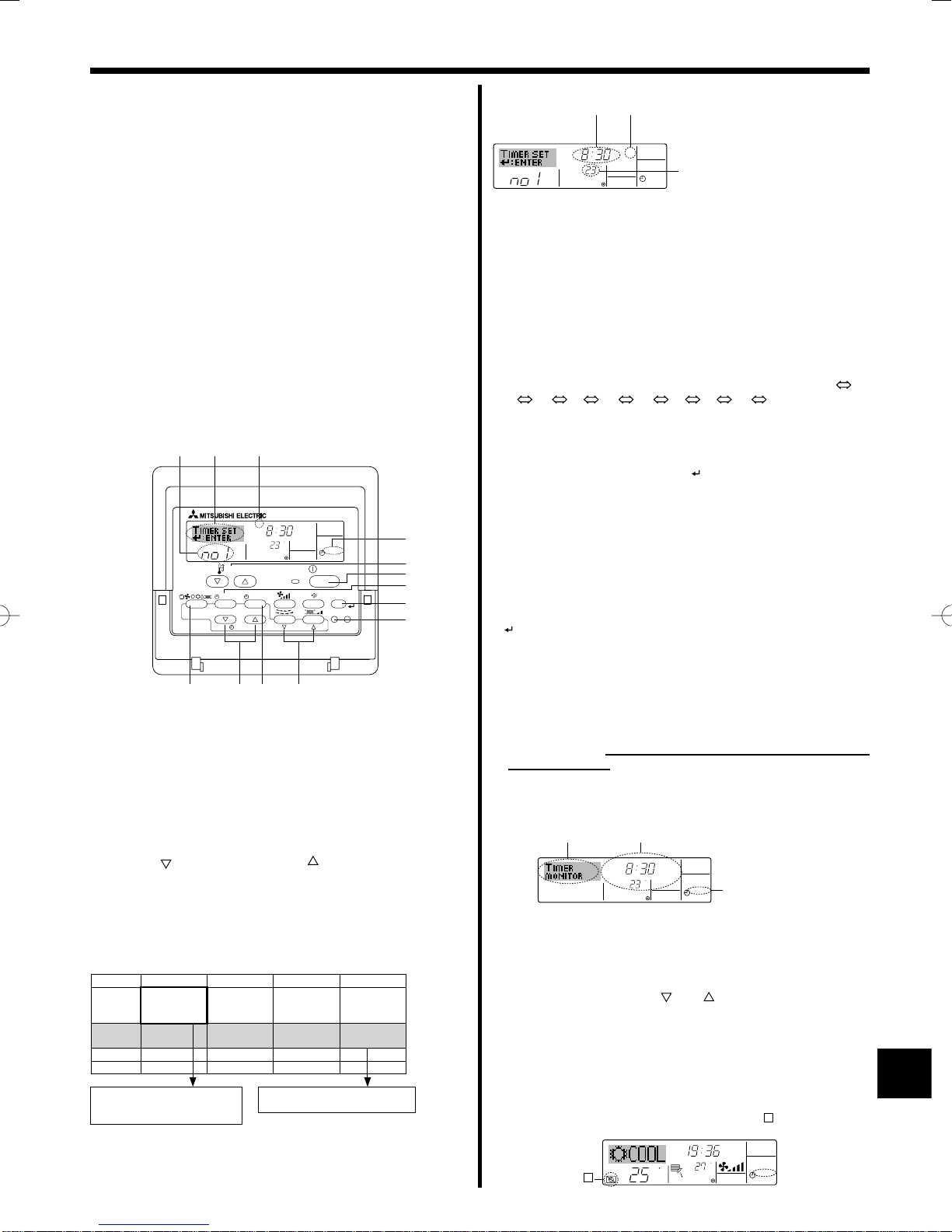

<Настройка недельного таймера>
1. Убедитесь, что отображается стандартный экран управления, а
также индикатор недельного таймера (1).
2. Нажмите кнопку таймера “Menu”
2
, после чего на экране отобразится
сообщение “Set Up” (Установка) (
2
). (Помните, что каждое нажатие
кнопки переключает дисплей между режимами отображения “Set Up”
(Установка) и“Monitor” (Монитор)).
№операции
Установка дня
C
SUN ON
WEEKLY
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
3. Нажмите кнопку включения/выключения таймера “On/Off” (установка дня)
9
для установки дня недели. Каждое нажатие кнопки отображает
3
следующий
параметр настройки впоследовательности: “Вск Пнд Втр Срд Чтв Птн Сбт” →
“Sun” → ... → “Fri” → “Sat” → “Sun Mon Tues Wed Thurs Fri Sat”…
4. Нажмите или кнопку операции (7или 8) необходимое
число раз для установки нужного значения (1 - 8) 4.
* Во время выполнения действий 3 и4 будет выбран один из
элементов показанной ниже таблицы.
(Слева на дисплее пульта дистанционного управления показывается
отображение индикации вслучае установки приведенных далее
значений операции 1 для воскресенья (Sunday)).
Примечание:
Устанавливая день для параметра “Sun Mon Tues Wed Thurs Fri Sat”, вы можете
выполнить одно ито же действие каждый день водно итоже время.
(Например, приведенная выше операция 2, которая одинакова для всех
дней недели).
Таблица настройки
№операции Sunday Monday ... Saturday
No. 1 • 8:30 • ON
• 23 °C
No. 2 • 10:00
• OFF • 10:00 • OFF • 10:00 • OFF • 10:00 • OFF
...
No. 8
<Настройка операции 1 для воскресенья>
Включение кондиционера в8:30 с
контролем температуры до 23 °C.
<Настройка операции 2 на каждый день>
Отключение кондиционера в10:00.
5. Нажмите соответствующую кнопку настройки времени 1
необходимое число раз для установки времени (5).
* Пока вы удерживаете кнопку нажатой, временные интервалы сначала
будут иметь приращение по минуте, затем по десять минут, апосте этого по
одному часу.
6. Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1для выбора нужной
операции (ON или OFF) (6).
* Каждое нажатие кнопки изменяет следующую настройку впоследовательности:
не отображается (нет настройки) → “ON” (ВКЛ.) → “OFF” (ВЫКЛ.)
7. Нажмите соответствующую кнопку настройки температуры 3для
установки нужного значения температуры (7).
* Каждое нажатие кнопки изменяет настройку в
последовательности: не отображается (нет настройки) 24
25 ... 29 30 12 ... 23 не отображается.
(Доступный диапазон: от 12 °C до 30 °C. Действительный
диапазон контролируемых температур может отличаться в
зависимости от типа подключенного устройства).
8. После выполнения соответствующих настроек вдействиях 5, 6 и
7 нажмите кнопку “Filter” (Фильтр) 4для сохранения значений.
Для очистки значений текущих настроек для выбранной операции
нажмите ибыстро отпустите кнопку проверки (Clear) 0.
* Отображаемая настройка времени изменится на “—:—”, а
индикаторы “On/Off” иустановки температуры исчезнут.
(Для одновременной очистки настроек таймера удерживайте нажатой
втечение двух или более секунд кнопку проверки (Clear)
0
Индикатор
начнет мигать, показывая, что все настройки были удалены. Дисплей
начнет мигать, указывая на очистку всех настроек.)
Примечание:
Новые значения будут отменены, если перед кнопкой “Filter” (Фильтр)
4вы нажмете кнопку выбора режима 2.
Если вы настроили две или более операции для одного итого же времени,
будет выполнена только операция снаивысшим номером операции.
9. Повторите действия с3 по 8 для заполнения необходимого числа ячеек.
10.Нажмите кнопку режима (Return) 2для возврата кстандартному
экрану управления ипродолжения процедуры настройки.
11. Для активизации таймера нажмите кнопку включения/выключения
таймера “On/Off”
9
, после чего индикатор “Timer Off” (Выкл. таймер)
исчезнет сэкрана. Убедитесь, что индикатор “Timer Off” более
не отображается.
* Если настроек таймера нет, на экране будет мигать надпись
“Timer Off” (Таймер Выкл.).
<Отображение настроек недельного таймера>
<Настройка недельного таймера>
C
SUN ON
WEEKLY
Показывает выбранную операцию (ON (ВКЛ.) или OFF (ВЫКЛ.))
* Не отображается, если операция не выбрана.
Показывает установки температуры.
* Не отображается, если температура
не установлена.
Показывает
установки времени
42 3
1
3
1
2
4
0
21978
56
7
89
1
10
12BG79U612H03RU.indd22912BG79U612H03RU.indd229 2008/12/1110:17:002008/12/1110:17:00

230
<Настройка простого таймера>
6. Таймер
6.1.2. Простой таймер
■Вы можете настроить простой таймер тремя способами:
• Только время включения:
кондиционер начнет работу после наступления установленного
времени.
• Только время выключения:
кондиционер прекратит работу после наступления
установленного времени.
• Время включения ивключения:
Кондиционер начинает ипрекращает работу после с
наступлением соответствующего времени.
■Простой таймер (включение ивыключение) может быть настроен
только для 72-хчасового интервала времени.
Настройки времени могут быть сделаны сприращением водин час.
Примечание:
*1. Таймеры недельный/простой/автоматического отключения не могут
использоваться одновременно.
*2. Простой таймер не будет работать вслучае наличия следующих
условий:
Таймер выключен; система находится внеисправном состоянии;
выполняется тест системы; пульт дистанционного управления
выполняет процедуру самотестирования или диагностики;
пользователь пытается выбрать режим работы; пользователь
выполняет настройку таймера; система управляется из
центрального пульта управления. (Вэтих условиях операции
включения иотключения запрещены).
Действие (On (Вкл.) или Off (Выкл.))
* “— —” отображается вслучае
отсутствия установок.
Настройка таймера
ONHr
AFTER
SIMPLE
4. Когда в3отображается “ON” или “OFF”: нажмите
соответствующую кнопку настройки времени 1для установки
необходимого числа часов для включения (если отображается
“ON”) или для выключения (если в4отображается “OFF”).
• Доступный диапазон: 1 - 72 часа
5. Для настройки времени включения иотключения повторите
действия 3 и4.
* Помните, что для включения ивыключения не может быть
установлено одно итоже время.
6. Для очистки текущих настроек времени включения ивыключения:
Отобразите настройки включения или выключения (см. действие
3) инажмите кнопку проверки (Clear) 0для очистки настроек в
значение “—” (4). (Если нужно использовать только параметр
включения или только отключения, убедитесь, что необходимый
параметр не имеет значения “—”.)
7. После выполнения действия с3 по 6 нажмите кнопку “Filter”
(Фильтр)
4для сохранения значения.
Примечание:
Новые настройки будут отменены, если перед кнопкой “Filter” (Фильтр)
4вы нажмете кнопку режима (Return) 2.
8. Нажмите кнопку режима (Return) 2для возврата кстандартному
экрану управления.
9. Нажмите кнопку включения/выключения таймера “On/Off” 9
для начала работы таймера. Во время работы таймера его
значение отображается на дисплее. Проверьте, что значение
таймера отображается, ионо соответствует выполненным
настройкам.
<Отображение текущих настроек простого таймера>
<Для включения недельного таймера.>
Нажмите кнопку включения/выключения таймера “On/Off” 9, после
чего индикатор “Timer Off” (Выкл. таймер) (10) потемнеет на экране.
1. Убедитесь, что отображается стандартный экран управления, а
также индикатор простого таймера (1).
Вслучае отображения индикации, отличной от индикации
простого таймера (Simple Timer), установите ее в“SIMPLE TIM-
ER”, используя функцию настройки таймера (см. 8.[3] (3)).
2. Нажмите кнопку таймера “Menu” 2, после чего на экране
отобразится индикатор “Set Up” (Установка) (2). (Помните, что
каждое нажатие кнопки переключает дисплей между режимами
отображения “Set Up” (Установка) и“Monitor” (Монитор)).
3. Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1для отображения
текущих настроек простого таймера (ON или OFF). Нажмите
кнопку один раз для отображения оставшегося времени
до включения, азатем еще раз для отображения времени,
оставшегося до выключения. (Индикатор “ON/OFF” отображается
в3).
• “ON” – таймер включения:
кондиционер начнет работу после прохождения установленного
числа часов.
• “OFF” – таймер отключения:
кондиционер прекратит работу после прохождения
установленного числа часов.
1. Убедитесь, что на экране отображается индикатор простого
таймера (1).
2. Нажмите кнопку таймера “Menu” 2, после чего на экране
отобразится сообщение “Monitor” (Монитор) (5).
• Если простой таймер будет работать для включения или
выключения, его установленное текущее значение отобразится
в6.
• Если были установлены оба значения (“ON” (ВКЛ.) и“OFF”
(ВЫКЛ.)), будут отображены оба значения.
3. Нажмите кнопку режима (Return) 2для закрытия индикатора
монитора ивозврата кстандартному экрану управления.
<Для отключения простого таймера отключения...>
Нажмите кнопку включения/выключения таймера “On/Off” 9, чтобы
настройки таймера не отображались на экране (7).
<Для запуска простого таймера…>
Нажмите кнопку включения/выключения таймера “On/Off” 9, чтобы
настройки таймера начали отображаться на экране (7).
C
C
TIME SUN
WEEKLY
10
ONHr
AFTER
SIMPLE
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
219
1
2
4
0
24
3
1
Настройка таймера
TIMER ON
OFF
Hr
AFTER
SIMPLE
56
1
˚C
˚CSIMPLE
7
˚C
˚C
ONHr
AFTER
SIMPLE
7
12BG79U612H03RU.indd23012BG79U612H03RU.indd230 2008/12/1110:17:122008/12/1110:17:12

231
<Проверка текущих настроек таймера автоматического выключения>
AFTER
TIMER OFF
AUTO OFF
Настройка таймера
AUTO OFF
1. Убедитесь, что на экране отображается “Auto Off” (Выкл. автоматический
режим) (
1
).
2. Удерживайте нажатой кнопку таймера “Menu”
2
втечение 3 секунд до
появления на экране индикации “Monitor” (Монитор) (
4
).
• Появится сообщение, что таймер отключен (5).
3. Для закрытия монитора ивозврата кстандартному экрану
управления нажмите кнопку режима (Return) 2.
<Для отключения таймера автоматического отключения...>
● Удерживайте нажатой кнопку включения/выключения таймера “On/Off ”
9
втечение 3 секунд, после чего появится сообщение “Timer Off” (Выкл.
таймер) (
6
), азначение настройки таймера (
7
) исчезнет.
● Вкачестве альтернативы для этого можно также выключить кондиционер
воздуха. Значение настройки таймера (
7
) исчезнет сэкрана.
<Для включения таймера автоматического выключения...>
●Удерживайте нажатой кнопку включения/выключения таймера “On/
Off” 9втечение 3 секунд. Сообщение “Timer Off” (Выкл. таймер)
исчезнет (6), азначение настройки таймера (7) появится на
дисплее.
●Вкачестве альтернативы для этого можно также включить
кондиционер воздуха. Значение настройки таймера появится в7.
Примеры
Если для простого таймера были установлены значения включения
иотключения, действия иинформация на дисплее будут подобны
показанной далее информации.
Пример 1.
Запустите таймер (время включения должно предшествовать
времени выключения)
Время включения: 3 часа
Время выключения: 7 часов
<Настройка таймера автоматического выключения>
6. Таймер
ONHr
AFTER
SIMPLE
˚C
˚C
OFF
Hr
AFTER
SIMPLE
SIMPLE
В3 часа после запуска таймера
В7 часов после запуска таймера
Кондиционер выключится, ибудет
оставаться вэтом состоянии до
следующего включения.
Вмомент запуска таймера
На дисплее отображаются настройки
таймера включения (ON) (осталось часов
до включения).
Настройки таймера на дисплее изменились на
OFF (ВЫКЛ.) (осталось часов до включения).
Отображается настройка для времени отключения
(OFF - 7 часов) – включения (ON - 3 часа) = 4 часа.
˚C
˚C
OFF
Hr
AFTER
SIMPLE
ONHr
AFTER
SIMPLE
˚C
˚CSIMPLE
В2 часа после запуска таймера
В5 часов после запуска таймера
Кондиционер включится ибудет работать
до момента выключения.
Вмомент запуска таймера
На дисплее отображаются настройки
таймера отключения (OFF) (осталось
часов до отключения).
Настройки таймера на дисплее изменились на ON
(ВКЛ.) (осталось часов до включения). Отображается
настройка для времени включения (ON - 5 часов) –
выключения (OFF - 2 часа) = 3 часа.
Пример 2.
Запустите таймер (время выключения должно предшествовать
времени включения)
Время включения: 5 часов
Время выключения: 2 часа
6.1.3. Таймер автоотключения
■Этот таймер начинает отсчет времени после включения
кондиционера ивыключает его вуказанное внастройках время.
■ Можно установить значения от 30 минут до 4 часов с30-минутным
приращением.
Примечание:
*1. Таймеры недельный/простой/автоматического отключения не могут
использоваться одновременно.
*2. Таймер автоматического отключения не будет работать вслучае
наличия следующих условий:
Таймер выключен; система находится внеисправном состоянии;
выполняется тест системы; пульт дистанционного управления выполняет
процедуру самотестирования или диагностики; пользователь пытается
выбрать режим работы; пользователь выполняет настройку таймера;
система управляется из центрального пульта управления. (Вэтих условиях
операции включения иотключения запрещены).
AFTER OFF
AUTO OFF
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
AFTER OFF
AUTO OFF
Настройка таймера
1. Убедитесь, что отображается стандартный экран управления и
индикатор таймера отключения (Auto Off) (1).
Вслучае отображения индикации, отличной от индикации таймера
автоматического отключения (Auto Off Timer), установите ее в“AUTO OFF
TIMER”, используя функцию настройки таймера (см. 8.[4]–3 (3)).
2. Удерживайте нажатой кнопку таймера “Menu” 2втечение 3 секунд
до появления на экране индикации “Set Up” (Установка) (2).
(Помните, что каждое нажатие кнопки переключает дисплей между
режимами отображения “Set Up” (Установка) и“Monitor” (Монитор)).
3. Нажмите соответствующую кнопку настройки времени 1для
установки времени отключения (3).
4. Нажмите кнопку “Filter” (Фильтр) 4для сохранения настроек.
Примечание:
Настройки будут отменены, если перед кнопкой “Filter” (Фильтр)
4вы
нажмете кнопку режима (Return) 2.
5. Нажмите кнопку режима (Return) 2для продолжения процедуры
настройки ивозврата кстандартному экрану управления.
6. Если кондиционер уже работает, таймер начнет немедленный
отсчет времени. Обязательно проверьте правильность
настроек, которые должны отобразиться на дисплее.
219
4
2
23
1
45
1
˚C
˚C
AUTO OFF
7
6
7
˚C
˚C
AFTER OFF
AUTO OFF
6
7
12BG79U612H03RU.indd23112BG79U612H03RU.indd231 2008/12/1110:17:212008/12/1110:17:21

232
6.2. Для беспроводного пульта дистанционного
управления
7.1. Блокировка кнопок пульта дистанционного
управления (ограничение функциональности)
■По желанию вы можете блокировать кнопки на пульте
дистанционного управления. Для выбора типа блокировки можно
использовать настройки выбора функций (Function Selection)
пульта дистанционного управления.
(Дополнительную информацию овыборе типа блокировки см.
впункте [2] (1) раздела 8). Вособенности, можно выбрать два
следующих типа блокировки:
1Блокировка всех кнопок.
Блокирует все кнопки пульта дистанционного управления.
2Блокировка всех кнопок, кроме “ON/OFF”.
Блокирует все кнопки кроме “ON/OFF” (ВКЛ./ВЫКЛ.).
Примечание:
Индикатор блокировки “Locked” (Блокировано) появляется на экране
после того, как кнопки будут блокированы.
6. Таймер
1Нажмите кнопку
AUTO STOP
или кнопку
AUTO START
(УСТАНОВКА ТАЙМЕРА
- TIMER SET).
• Время можно установить, пока мигает следующий символ.
Таймер OFF (Выкл.) : Мигает A.
Таймер ON (Вкл.) : Мигает A.
2Спомощью кнопок hиmin установите желаемое время.
3Отмена таймера.
Для отмены таймера выключения (OFF) нажмите кнопку
AUTO STOP
.
Для отмены таймера включения (ON) нажмите кнопку
AUTO START
.
• Вы можете комбинировать таймеры выключения (OFF) ивключения (ON).
• Нажатие кнопки ON/OFF (ВКЛ./ВЫКЛ.) на пульте дистанционного
управления сцелью остановки прибора во время действия режима
таймера приведет котмене таймеров.
• Если не установлено текущее время, использование функции
таймера невозможно.
7. Прочие функции
Индикатор блокировки <Как разблокировать кнопки>
1. Удерживая нажатой кнопку “Filter” (Фильтр) 4, нажмите и
удерживайте втечение 2 секунд кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1
до исчезновения сэкрана сообщения “Locked” (Блокировано) (1).
<Как блокировать кнопки>
1. Удерживая нажатой кнопку “Filter” (Фильтр) 4, нажмите и
удерживайте втечение 2 секунд кнопку “ON/OFF” (ВКЛ./ВЫКЛ.)
1. Сообщение “Locked” (Блокировано) появится на экране (1),
указывая, что блокировка включена.
* Если функция блокировки была отключена на экране выбора
функции (Function Selection), после того, как вы выполните
нажатие описанных ранее кнопок, появится сообщение “Not
Available” (Недоступно).
˚C
˚C
TIME SUN
FUNCTION
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
• Если вы нажмете блокированную кнопку, на дисплее начнет
мигать индикатор “Locked” (Блокировано) (1).
˚C
˚C
FUNCTION
A
13
2
1
1
4
˚C
˚C
FUNCTION
1
1
˚C
˚C
1
12BG79U612H03RU.indd23212BG79U612H03RU.indd232 2008/12/1110:17:322008/12/1110:17:32

233
●Если мигает только код ошибки (лампа включения продолжает гореть): Работа системы продолжается, но вней возникли неполадки. В
этом случае необходимо записать код ошибки иобратиться ксвоему поставщику или вобслуживающую организацию за помощью.
* Если вы настроили номер телефона вызова обслуживающей организации вслучае возникновения проблем, нажмите кнопку “Check”
(Проверка) для отображения на экране этого номера. (Вы можете выполнить установку номера телефона на экране выбора функции
(Function Selection). За дополнительной информацией обратитесь кразделу 8).
7. Прочие функции
●Если одновременно мигают индикатор включения икод ошибки: Это означает, что все операции остановлены, икондиционер воздуха
не работает (невозможно возобновить работу). Запишите номер устройства икод ошибки, затем отключите питание кондиционера и
обратитесь ксвоему поставщику или вобслуживающую организацию.
ON/OFF
ERROR CODE
Если вы настроили номер телефона вызова вслучае возникновения проблем, этот номер будет
отображен на экране. (Вы можете выполнить установку номера телефона на экране выбора функции
(Function Selection). За дополнительной информацией обратитесь кразделу 8).
Лампа
включения
(Мигает)
Адрес внутреннего
охлаждающего устройства
Код ошибки № внутреннего устройства
Альтернативный дисплей
ON/OFF
˚C
˚C
ERROR CODE
ON/OFF
CALL:XXXX
XXX:XXX
Код ошибки
7.2. Индикация кодов ошибок
8. Выбор функции
Выбор функции спомощью пульта дистанционного управления
Врежиме выбора функции спомощью пульта дистанционного управления можно настраивать нижеприведенные функции. При
необходимости измените настройку.
Пункт 1 Пункт 2 Пункт 3 (Описание настройки)
1. Выбор языка
(“CHANGE LAN-
GUAGE”)
Выбор языка отображения • Возможен вариант индикации на разных языках
2. Ограничение функций
(“Bыбор функции”) (1) Настройка ограничений рабочей функции (блокировка режима работы) (“функция блoкирoвки”) • Настройка диапазона ограничения режима работы (блокировка режима работы)
(2) Использование настройки автоматического режима
(“Bыбор режима ABTO”) • Настройка включения или отключения “автоматического” режима
работы
(3) Настройка ограничения диапазона температуры
(“Oграничениe чст. тeмиeрaт”) • Настройка регулируемого диапазона температуры (максимум, минимум)
3. Выбор режима
(“Bыбор режима”) (1) Настройка пульта дистанционного управления (основной/ дополнительный) (“Oсновной пульт/
дополнительнын пульт”)
• Выбор основного или подчиненного пульта дистанционного управления
* При подключении двух пультов дистанционного управления кодной
группе один из пультов необходимо настроить как дополнительный.
(2) Использование настройки часов (“часы”) • Настройка включения или отключения функции часов
(3) Настройка функции таймера (“Heдeлыйтаймера”) • Настройка типа таймера
(4) Настройка номера контакта при возникновении
ошибки(“CALL.”) • Индикация номера контакта вслучае возникновения ошибки • Настройка номера телефона
4. Изменение индикации
(“Настройка
индрежима”)
(1) Настройка индикации температуры (°C/°F) (“Eдин.
темпер.°C/°F”) • Настройка индикации единиц измерения температуры (°C или °F)
(2) Настройка индикации температуры всасываемого
воздуха (“Показывaть темп. вкoмн.”) • Настройка включения или отключения индикации температуры воздуха (всасываемого) впомещении
(3) Настройка индикации режима автоматического
охлаждения/обогрева (“Nнд. T/X врежимe ABTO”) • Настройка включения или отключения отображения индикации “Охлаждение” или “Обогрев” при автоматическом режиме работы
Когда нажата кнопка проверки (Check):
12BG79U612H03RU.indd23312BG79U612H03RU.indd233 2008/12/1110:17:522008/12/1110:17:52

OFF
no1
no2
OFF
ON
OFF
ON
OFF
OFF
CALL-
ON
OFF
ON
OFF
˚C
˚F
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
English
German
Spanish
Russian
Italian
Chinese
French
Japanese
Item 3
Item 2Item 1
Hold down the button and press the button for 2 seconds.
Hold down the button and press the button for 2 seconds.
Remote controller function selection mode
Press the operation mode button.
Press the TIMER MENU button.
Press the TIMER ON/OFF button.
Dot display
Normal display
(Display when the air conditioner is not running)





























































Режим фиксированного направления воздушного потока
Устанавливать этот режим необязательно. Дополнительную информацию об
этой операции см. вРУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ внутреннего блока.
Режим автоматического подъема иопускания панели фильтра
Устанавливать этот режим необязательно. Дополнительную информацию об этой операции
см. вРУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ, раздел Дополнительное оборудование (панель).
234
Вавтоматическом режиме отображается только
“Автоматически”.
[Схема выбора функции]
Настройка языка (Английский)
8. Выбор функции
Настройка
индрежима
EНажмите кнопку режима работы.
G
Нажмите кнопку TIMER MENU (МЕНЮ ТАЙМЕРА).
D Нажмите кнопку TIMER ON/OFF (ТАЙМЕР ВКЛ/ВЫКЛ).
Нормальный режим индикации (индикация,
отображаемая при выключенном кондиционере)
Удерживая нажатой кнопку E, нажмите кнопку Dиудерживайте ее две
секунды.
Удерживая нажатой кнопку E , нажмите кнопку D иудерживайте ее две секунды.
Режим выбора функции спомощью пульта дистанционного управления
Выбор языка
Bыбор функции
Bыбор режима
Пункт 2
Пункт 1
Пункт 3
Настройка блокировки работы не используется.
(Значение первоначальной настройки)
Настройка блокировки работы кроме кнопок On/Off (Вкл/Выкл).
Настройка блокировки работы для всех кнопок.
При выборе режима работы отображается автоматический
режим. (Значение первоначальной настройки)
При выборе режима работы автоматический режим не
отображается.
Ограничение диапазона температуры не включено. (Значение
первоначальной настройки)
Диапазон температуры можно изменить врежиме охлаждения/
сушки.
Диапазон температуры можно изменить врежиме обогрева.
Диапазон температуры можно изменить вавтоматическом
режиме.
Пульт дистанционного управления будет основным пультом.
(Значение первоначальной настройки)
Пульт дистанционного управления будет дополнительным
пультом.
Функцию часов использовать можно. (Значение первоначальной
настройки)
Функцию часов использовать нельзя.
Еженедельный таймер использовать можно. (Значение
первоначальной настройки)
Таймер автоотключения использовать можно.
Простой таймер использовать можно.
Режим таймера использовать нельзя.
Введенные контактные номера не отображаются вслучае
ошибки. (Значение первоначальной настройки)
Введенные контактные номера отображаются вслучае
ошибки.
Используется единица температуры °C. (Значение
первоначальной настройки)
Используется единица температуры °F.
Температура воздуха впомещении отображается. (Значение
первоначальной настройки)
Температура воздуха впомещении не отображается.
При работе вавтоматическом режиме отображается либо
“Автоматическое охлаждение”, либо “Автоматический
обогрев”. (Значение первоначальной настройки)
Индикация
12BG79U612H03RU.indd23412BG79U612H03RU.indd234 2008/12/1110:17:562008/12/1110:17:56

235
[Детальная настройка]
[4]-1 Настройка CHANGE LANGUAGE (выбор языка)
Можно выбрать язык, на котором отображаются индикации на дисплее.
•Нажмите кнопку [ MENU] G, чтобы выбрать язык.
1
Английский (GB), 2 Немецкий (D), 3 Испанский (E), 4 Русский
(RU), 5 Итальянский (I), 6 Китайский (CH), 7 Французский (F),
8 Японский (JP)
См. таблицу точечного дисплея.
[4]-2 Ограничение функций
(1) Настройка ограничений рабочей функции (блокировка
режима работы)
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1no1: Настройка блокировки режима работы осуществляется
всеми кнопками, кроме кнопки [ ON/OFF] I.
2no2: Настройка блокировки режима работы осуществляется
всеми кнопками.
3OFF (Исходное значение настройки) :
Настройка блокировки режима работы не
осуществляется.
* Чтобы установить правильную настройку блокировки режима
работы внормальном режиме индикации экрана, необходимо
нажать следующие кнопки (одновременно нажмите кнопки
[FILTER] Aи[ ON/OFF] Iиудерживайте их втечение
двух секунд) внормальном режиме индикации экрана после
выполнения настройки, упомянутой выше.
(2) Использование настройки автоматического режима
Если пульт дистанционного управления подключен кблоку,
который работает вавтоматическом режиме, можно выполнить
следующие настройки.
•Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1ON (Исходное значение настройки) :
Индикация автоматического режима отображается, если
выбран режим работы.
2OFF:
Индикация автоматического режима не отображается, если
выбран режим работы.
(3) Настройка ограничения диапазона температуры
После выполнения настройки можно изменить значение
температуры впределах установленного диапазона.
•Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1Oграниченo oxлaждeниe:
Диапазон температуры можно изменить врежиме охлаждения/сушки.
2Oграничен oбoгрeв:
Диапазон температуры можно изменить врежиме обогрева.
3Oграничен режим ABTO:
Диапазон температуры можно изменить вавтоматическом режиме.
4OFF (исходная настройка) :
ограничение диапазона температуры выключено.
* Если установлено значение кроме OFF (выкл.), одновременно
выполняется настройка ограничения диапазона температуры
врежимах охлаждения иобогрева, атакже вавтоматическом
режиме. Тем не менее, диапазон невозможно ограничить, если
установленный диапазон температуры не изменялся.
• Чтобы повысить или понизить температуру, нажмите кнопку
[ TEMP. ( ) и( )] F.
• Чтобы включить настройки верхнего инижнего пределов,
нажмите кнопку [ ] H. Выбранный параметр мигает, можно
установить температуру.
•Устанавливаемый диапазон
Режим охлаждения/сушки:
Нижний предел: от 19°C до 30°C Верхний предел: от 30°C до 19°C
Режим обогрева:
Нижний предел: от 17°C до 28°C Верхний предел: от 28°C до 17°C
Автоматический режим:
Нижний предел: от 19°C до 28°C Верхний предел: от 28°C до 19°C
8. Выбор функции
[4]-3 Настройка выбора режима
(1) Настройка пульта дистанционного управления (основной/
дополнительный)
•Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1Основной:
контроллер будет установлен как основной.
2Дополнительный: контроллер будет установлен как
дополнительный.
(2) Использование настройки часов
•Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1ON: Можно использовать функцию часов.
2OFF: Функция часов использовать невозможно.
(3) Настройка функции таймера
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D
(Выберите одну из настроек, приведенных ниже.).
1Heдeлый таймер (Исходное значение настройки):
Можно использовать еженедельный таймер.
2ABTO от кпочy. по тaймерy :
Можно использовать таймер автоотключения.
3Пpocтoйтaймер:
Можно использовать обычный таймер.
4Taймер выкл.:
Режим таймера использовать невозможно.
* Если настройка часов имеет значение OFF, “Heдeлый
таймер” использовать невозможно.
(4) Настройка номера контакта при возникновении ошибки
•Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1CALL OFF:
Вслучае ошибки настроенные контактные номера не отображаются.
2CALL **** *** ****:
Вслучае ошибки настроенные контактные номера отображаются.
CALL_:
Контактный номер можно задать, если дисплей выглядит
как показано выше.
•Настройка контактных номеров
Для настройки контактных номеров следуйте
перечисленным процедурам. Перемещайте мигающий
курсор, чтобы вводить цифры. Нажмите кнопку [ TEMP.
( ) и( )] Fдля перемещения курсора вправо (влево).
Нажмите кнопку [ CLOCK ( ) and ( )] Cдля настройки
номеров.
[4]-4 Настройка изменения индикации
(1) Настройка индикации температуры (°C/°F)
•Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1°C: Используемая единица измерения температуры - °C.
2°F: Используемая единица измерения температуры - °F.
(2) Настройка индикации температуры впомещении
•Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1ON: Температура всасываемого воздуха отображается.
2OFF: Температура всасываемого воздуха не отображается.
(3) Настройка индикации режима автоматического охлаждения/
обогрева
•Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1ON:
При работе вавтоматическом режиме отображается либо
“Автоматическое охлаждение”, либо “Автоматический
обогрев”.
2OFF:
Вавтоматическом режиме отображается только
“Автоматический”.
12BG79U612H03RU.indd23512BG79U612H03RU.indd235 2008/12/1110:18:042008/12/1110:18:04

236
8. Выбор функции
[Dot display table]
Waiting for start-up
Operation mode Cool
Dry
Heat
Auto
Auto(Cool)
Auto(Heat)
Fan
Ventilation
Stand by
(Hot adjust)
Defrost
Set temperature
Fan speed
Not use button
Check (Error)
Test run
Self check
Unit function selection
Setting of ventilation
CHANGE LANGUAGE
Function selection
Operation function limit setting
Use of automatic mode setting
Temperature range limit setting
Limit temperature cooling/day
mode
Limit temperature heating mode
Limit temperature auto mode
Mode selection
Remote controller setting MAIN
Remote controller setting SUB
Use of clock setting
Setting the day of the week and
time
Timer set
Timer monitor
Weekly timer
Timer mode off
Auto off timer
Simple timer
Contact number setting of error
situation
Display change
Temperature display °C/°F setting
Room air temperature display
setting
Automatic cooling/heating display
setting
Selecting language
Selecting language
English German Spanish Russian Italian Chinese French Japanese
English German Spanish Russian Italian Chinese French Japanese
[Таблица точечного дисплея]
Настройка языка
Ожидание запуска
Режим работы
Режим
охлаждения
Режим сушки
Режим
отопления
Автоматический
режим (охлаждение)
Автоматический
режим
Автоматический
режим (отопление)
Режим
вентилятора
Вентиляция
Ожидание
(Горячая настройка)
Оттаивание
Заданная температура
Скорость вентилятора
Кнопка не используется
Проверка (ошибка)
Тестовый запуск
Самодиагностика
Выбор функции прибора
Настройка вентиляции
Настройка языка
Выбор языка
Bыбор функции
Настройка ограничения рабочей
функции
Использование настройки
автоматического режима
Настройка ограничения
температурного диапазона
Ограничение температуры
охлаждения/дневного режима
Ограничение температуры
режима обогрева
Ограничение температуры
автоматического режима
Выбор режима
Пульт дистанционного управления
настроен как ОСНОВНОЙ
Пульт дистанционного управления
настроен как ДОПОЛНИТЕЛЬНЫЙ
Использование настройки часов
Установка дня недели ивремени
Установка таймера
Монитор таймера
Еженедельный таймер
Режим таймера выключен
Таймер автоотключения
Простой таймер
Ввод контактного номера в
случае ошибки
Изменение дисплея
Настройка дисплея температуры°C/°F
Настройка дисплея температуры
воздуха впомещении
Настройка дисплея автоматического
охлаждения/обогрева
12BG79U612H03RU.indd23612BG79U612H03RU.indd236 2008/12/1110:18:072008/12/1110:18:07

237
10. Уход ичистка
C
C
FILTER
Начало работы
• Чтобы включить режим охлаждения, нажмите иудерживайте
кнопку Dболее 2 секунд.
• Чтобы включить режим обогрева, нажмите иудерживайте кнопку
Cболее 2 секунд.
Останов работы
• Для останова работы нажмите кнопку D или кнопку C более
2 секунд.
[Fig.9-2]
AЛампа DEFROST/STAND BY (РАЗМОРАЖИВАНИЕ/ОЖИДАНИЕ)
(OPAHЖEBЬlЙ)
BЛампа работы (ЗEЛEHЬIЙ)
CПереключатель аварийной работы (обогрев/охлаждение)
DПриемник
• Каждое нажатие кнопки аварийного останова приводит к
переключению рабочего режима.
• Проверьте “COOL/HEAT ” на мониторе операционного дисплея.
(После использования кнопки дисплей становится на 5 секунд
оранжевым.)
Примечание:
• Подробности аварийного режима приводятся ниже.
Рабочий режим Режим охлаждения Режим отопления
Настройка температуры 24°C 24°C
Скорость вентилятора Высокая Высокая
Направление воздушного потока Горизонтальное Вниз 4 (5)
■Указывает на необходимость очистки фильтра.
Обратитесь кспециалистам для очистки фильтра.
■Для сброса индикации “FILTER” (фильтр)
Если кнопку [FILTER] (фильтр) нажать быстро дважды после
чистки фильтра, данная индикация погаснет, ифункция вернется
висходное состояние.
Примечание:
●Если спульта дистанционного управления осуществляется
управление двумя или более внутренними блоками, срок
действия фильтра определяется его типом. Индикация
“FILTER” (фильтр) появляется на дисплее вслучае
необходимости очистки фильтра на главном внутреннем
блоке. Когда индикация фильтра гаснет на дисплее, функция
восстанавливает кумулятивное время замены фильтра.
●Индикация “FILTER” (фильтр) указывает на необходимость
очистки фильтра после истечения определенного заданного
срока его использования внормальных условиях
эксплуатации внутри помещения. Однако, ввиду того, что
степень загрязненности фильтра определяется конкретными
условиями эксплуатации, необходимо производить очистку
фильтра сучетом данного фактора.
●Кумулятивный срок действия фильтра зависит от модели
кондиционера.
●Данная индикация недоступна для пульта дистанционного
управления.
9. Работа пульта дистанционного управления ваварийном режиме


►Чистка фильтров
• Проводите чистку фильтров сиспользованием пылесоса. При
отсутствии пылесоса, легким постукиванием фильтра отвердый
предмет стряхните снего грязь или пыль.
• Если фильтры сильно загрязнены, промойте их втеплой воде.
Тщательно смойте остатки моющего средства иполностью просушите
фильтры перед их обратной установкой вприбор.
Осторожно:
• Не сушите фильтры под прямыми солнечными лучами
или сиспользованием источника отопления, такого как
электрообогревателя: это может привести кдеформации фильтров.
• Не промывайте фильтры вгорячей воде (выше 50°C), так как это
может привести ких деформации.
• Не забывайте устанавливать фильтры на место. Эксплуатация
прибора без фильтров воздуха может привести кего поломке.
Осторожно:
• Прежде чем начать чистку, остановите работу прибора иотключите
подачу электропитания.
• Внутренние приборы оборудованы фильтрами для удаления пыли из
засасываемого воздуха. Прочищайте фильтры спомощью методов,
обозначенных на рисунках ниже.
► Снятие фильтра
Осторожно:
• При удалении фильтра необходимо соблюдать меры предосторожности
для защиты глаз от пыли. Также если для выполнения этой работы
необходимо вставать на стул, соблюдайте осторожность, чтобы не
упасть снего.
• После снятия фильтра не дотрагивайтесь до металлических частей
внутри наружного блока, несоблюдение данного правила может
привести ктравме.




E.O.
SW
Fig. 9-1
Fig. 9-2
(Для PKA-RP·HAL)
Если пульт дистанционного управления использовать нельзя
Если батарейки пульта дистанционного управления разрядились
или внем имеется неисправность, аварийный режим можно
включить спомощью аварийных кнопок на решетке.
[Fig.9-1]
AЛампа DEFROST/STAND BY (РАЗМОРАЖИВАНИЕ/ОЖИДАНИЕ)
BЛампа работы
CПереключатель аварийной работы (обогрев)
DПереключатель аварийной работы (охлаждение)
EПриемник
[Комбинированные модели для охлаждения и отопления]
[Модели только с режимом охлаждения]
Дисплей операционного монитора
ЗЕЛЕНЫЙ ОРАНЖЕВЫЙ
STOP
После использования кнопки как
показано слева дисплей становится на 5
секунд оранжевым,а затем возвращается
в нормальный режим работы.
COOL
HEAT
Выключение Подсветка
Охлаждение Отопление Останов
Охлаждение Останов
12BG79U612H03RU.indd23712BG79U612H03RU.indd237 2008/12/1110:19:042008/12/1110:19:04

238
10. Уход ичистка
PKA-RP·HAL


/
0
1
PSA-RP·GA





• Удалите винт из ручки всасывающей решетки.
• Всасывающая решетка откроется если Вы потяните за ручку в
направлении указанном стрелкой 1.
• Фильтр установлен внутри всасывающей решетки иоткроется если
Вы потяните его внаправлении указанном стрелкой 2.
aВсасывающая решетка
bРучка
cВинт
RP71 →3 деталей
RP125 →4 деталей
►Очистка масляного фильтра (серии PCA-RP·HA)
1) Снятие масляного фильтра
1Снимите фильтр, сдвинув его внаправлении стрелки.
2) Замена фильтрующего элемента
1Снимите масляный фильтр, сдвинув его внаправлении стрелки.
2Снимите два металлических штуцера для фильтрующего элемента в
соответствии со следующей процедурой. Согните металлические штуцеры
по направлению кстороне 1(внутри), затем сдвиньте их внаправлении 2
для снятия.
3Замените фильтрующий элемент (одноразовый).
Дополнительные детали: PAC-SG38KF (12 деталей)
Примечание:
Крепко установите фильтрующий элемент вкорпусе.
4Установите штуцеры для фильтрующего элемента висходное положение.
5Поверните сторону, на которой установлены металлические штуцеры
масляного фильтра, вниз, иустановите фильтр вблок.
AРукоятка CФильтрующий элемент
BМасляный филь DМеталлический штуцер для фильтрующего элемента
3) Очистка корпуса масляного фильтра
Необходимые инструменты
• Защитные средства, такие, как резиновая перчатка
• Жесткая или простая щетка
Примечание:
Не пользуйтесь металлической жесткой или обычной щеткой, так как
имеется вероятность повреждения алюминиевых материалов.
• Бытовое нейтральное моющее средство или слабощелочное моющее
средство (для мойки тарелок или одежды)
Примечание:
Если для очистки используется слабощелочное моющее средство,
детали, сделанные из алюминия, могут обесцветиться.
Примечание:
Перед очисткой масляного фильтра убедитесь втом, что фильтр вынут.
1Если фильтр не слишком грязный. (Если фильтр очищается один раз в
неделю (один раз через 100 часов работы).)
Промойте фильтр водой ивышеуказанным моющим средством, используя
жесткую или простую щетку ит.д. (Более эффективно промыть фильтр теплой
водой.)
2Если фильтр очень грязный.
Добавьте вышеназванное моющее средство (его концентрация
должна составлять примерно 1/10 неразбавленного раствора) вводу с
температурой 50 °C или меньше ивымочите втечение 1 часа или больше
перед промывкой.
Предупреждение:
Чтобы не обжечь руки, начинайте промывку фильтра после того, как
горячая вода остынет.
■PCA-RP·HA
■PCA-RP·KA
B
A
D
C
1Потяните оба нижние угла воздухозаборной решетки, чтобы
открыть ее, затем поднимите фильтр.
1Откройте воздухозаборную решетку.
2Удерживайте рукоятку фильтра, затем потяните его вверх в
направлении стрелки. При установке фильтра после чистки
убедитесь, что он вставлен достаточно глубоко - до стопора.
AФильтр B
Воздухозаборная решетка CРукоятка DСтопор
12BG79U612H03RU.indd23812BG79U612H03RU.indd238 2008/12/1110:19:132008/12/1110:19:13

239
11. Исправление неполадок
Возникла проблема?Вот решение. (Прибор работает нормально.)
Кондиционер не обеспечивает должный обогрев или охлаждение.■Очистите фильтр. (При загрязнении или закупорке фильтра поток
воздуха уменьшается.)
■ Проверьте регулировку температуры иотрегулируйте заданную температуру.
■Убедитесь, что вокруг наружного прибора достаточно места. Не
заблокирован ли впуск или выпуск воздуха?
■Не оставлена ли открытой дверь или окно?
При начале работы врежиме обогрева теплый воздух из внутреннего
прибора поступает через некоторое время.■Теплый воздух не поступает до тех пор, пока внутренний прибор
не прогреется до достаточной степени.
Врежиме обогрева кондиционер останавливается до достижения
заданной температуры впомещении.■Если температура наружного воздуха низка, авлажность высокая,
на наружном приборе может образоваться изморось. Если это
произойдет, наружный прибор работает врежиме размораживания.
Обычная работа должна возобновиться примерно через 10 минут.
Направление потока воздуха изменяется при работе или
направление потока воздуха нельзя задать.■Врежиме охлаждения лопатки автоматически перемещаются в
горизонтальное (вниз) положение после 1 часа, если выбрано
направление потока воздуха вниз (горизонтально). Это необходимо
для предотвращения образования воды ипадения капель слопаток.
■Врежиме обогрева лопатки автоматически перемещаются в
направление горизонтального потока воздуха, когда температура
потока воздуха низкая, или врежиме размораживания.
При изменении направления воздушного потока, лопатки всегда
двигаются вверх ивниз, проходя через заданное положение, перед
тем, как полностью остановиться вположении.
■При изменении направления воздушного потока лопатки перемещаются
взаданное положение после определения базового положения.
Слышен звук текущей воды или время от времени шипящий звук.■Эти звуки могут быть слышны, когда вкондиционере течет
хладагент, или при изменении потока хладагента.
Слышен треск или скрип.■Эти звуки могут быть слышны при трении деталей друг одруга по
причине расширения исжатия из-за изменений температуры.
Впомещении неприятный запах.■Внутренний прибор всасывает воздух сгазами, исходящими из
стен, ковровых настилов, мебели, атакже запахи одежды, затем
выдувает этот воздух обратно впомещение.
Из внутреннего прибора выходит белая дымка или пар.■Если температура впомещении ивлажность высокие, такое
явление может наблюдаться при начале работы.
■Врежиме размораживания может подаваться холодный
воздушный поток, который может казаться дымкой.
Из наружного прибора выходит вода или пар.■Врежиме охлаждения вода может образовываться икапать с
холодных труб истыков.
■ Врежиме обогрева вода может образовываться икапать степлообменника.
■Врежиме размораживания вода на теплообменнике испаряется, и
может появиться водяной пар.
Индикатор работы не появляется на дисплее пульта дистанционного
управления.■Включите питание. На дисплее пульта дистанционного управления
появится“ ”.
На дисплее пульта дистанционного управления отображается “ ”. ■При центральном управлении на пульте дистанционного
управления появляется “ ”, изапустить или остановить работу
кондиционера спульта дистанционного управления нельзя.
При перезапуске кондиционера вскоре после его останова он не
работает, несмотря на нажатие кнопки ON/OFF (ВКЛ/ВЫКЛ). ■Подождите примерно три минуты. (Работа остановилась для
защиты кондиционера.)
Кондиционер работает без нажатия кнопки ON/OFF (ВКЛ/ВЫКЛ). ■Не установлен ли таймер включения?
Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для останова работы.
■ Не подключен ли кондиционер кцентральному пульту дистанционного управления?
Проконсультируйтесь слюдьми, управляющими кондиционером.
■Не отображается ли “ ” на дисплее пульта дистанционного управления?
Проконсультируйтесь слюдьми, управляющими кондиционером.
■ Не задана ли функция автоматического восстановления после сбоев электропитания?
Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для останова работы.
Кондиционер останавливается без нажатия кнопки ON/OFF (ВКЛ/
ВЫКЛ). ■Не установлен ли таймер отключения?
Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для перезапуска работы.
■ Не подключен ли кондиционер кцентральному пульту дистанционного управления?
Проконсультируйтесь слюдьми, управляющими кондиционером.
■ Не отображается ли “ ” на дисплее пульта дистанционного управления?
Проконсультируйтесь слюдьми, управляющими кондиционером.
Невозможно задать работу по таймеру спульта дистанционного
управления.■Действительны ли настройки таймера?
Если таймер можно задать, на дисплее пульта дистанционного
управления отображается WEEKLY ,
SIMPLE
, или AUTO OFF .
На дисплее пульта дистанционного управления отображается
сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ). ■Осуществляются первоначальные настройки. Подождите примерно
3 минуты.
На дисплее пульта дистанционного управления отображается код
ошибки.■Включились защитные устройства для защиты кондиционера.
■Не пытайтесь отремонтировать данное оборудование самостоятельно.
Немедленно отключите питание иобратитесь ксвоему поставщику.
Обязательно сообщите поставщику наименование модели иинформацию,
которая появилась на дисплее пульта дистанционного управления.
12BG79U612H03RU.indd23912BG79U612H03RU.indd239 2008/12/1110:19:282008/12/1110:19:28

240
12. Технические характеристики
Возникла проблема?Вот решение. (Прибор работает нормально.)
Слышен звук дренажа воды или вращения двигателя.■При останове режима охлаждения дренажный насос включается,
затем останавливается. Подождите примерно 3 минуты.
Уровень шума превышает уровень, указанный втехнических
характеристиках.■Уровень шума работающего кондиционера зависит от акустики
конкретного помещения (см. таблицу ниже). Он может быть
выше, чем указано вспецификации, поскольку тестовый замер
проводился вбезэховом помещении.
Помещения свысоким
уровнем поглощения
шума
Обычные
помещения
Помещения снизким
уровнем поглощения
шума
Примеры
местоположения
Студия
радиовещания,
музыкальная студия и
т.д.
Приемная,
вестибюль
гостиницы ит.д.
Офис,
гостиничный
номер
Уровни шума от 3 до 7 дБ от 6 до 10 дБ от 9 до 13 дБ
На пульте дистанционного управления ничего не отображается,
дисплей тусклый, или внутренний прибор получает сигналы, если
только пульт дистанционного управления находится близко.
■Батарейки разряжены.
Замените батарейки инажмите кнопку Reset (Сброс).
■Если после замены батареек ничего не появляется, убедитесь, что
батарейки вставлены ссоблюдением полярности (+, –).
Лампа работы около приемника пульта дистанционного управления
на внутреннем приборе мигает.■Включилась функция самодиагностики для защиты кондиционера.
■Не пытайтесь отремонтировать данное оборудование самостоятельно.
Немедленно отключите питание иобратитесь ксвоему поставщику.
Обязательно сообщите поставщику наименование модели.
11. Исправление неполадок
Модель PKA-RP35HAL PKA-RP50HAL
Электропитание (Напряжение <В>/Частота <Гц>) ~/N 230/50
Номинальная потребляемая мощность (Только внутренний прибор) <кВт> 0,04/0,03 0,04/0,03
Номинальный ток (Только внутренний прибор) <A> 0,40/0,30 0,40/0,30
ОБОГРЕВАТЕЛЬ <кВт> --
Габариты (Высота) <мм> 295
Габариты (Ширина) <мм> 898
Габариты (Глубина) <мм> 249
Скорость движения воздушного потока ввентиляторе
(Низкая-Средняя-Высокая) <м3/мин>
9-10,5-12
Уровень шума (Низкая-Средняя 2-Средняя 1-Высокая) <дБ> 36-40-43
Масса Нетто <кг>13
Модель
PCA-RP50KA PCA-RP60KA PCA-RP71KA PCA-RP100KA PCA-RP125KA PCA-RP140KA
Электропитание (Напряжение <В>/Частота <Гц>) ~/N 230/50
Номинальная потребляемая мощность (Только внутренний прибор) <кВт> 0,05/0,05 0,06/0,06 0,06/0,06 0,09/0,09 0,11/0,11 0,14/0,14
Номинальный ток (Только внутренний прибор) <A> 0,37/0,37 0,39/0,39 0,42/0,42 0,65/0,65 0,76/0,76 0,90/0,90
ОБОГРЕВАТЕЛЬ <кВт> ------
Габариты (Высота) <мм> 230
Габариты (Ширина) <мм> 960 1280 1600
Габариты (Глубина) <мм> 680
Скорость движения воздушного потока ввентиляторе
(Низкая-Средняя 2-Средняя 1-Высокая) <м3/мин>
10-11-13-15 15-16-17-19 16-17-18-20 22-24-26-28 23-25-27-29 24-26-29-32
Уровень шума (Низкая-Средняя 2-Средняя 1-Высокая) <дБ> 32-34-37-40 33-35-37-40 35-37-39-41 37-39-41-43 39-41-43-45 41-43-45-48
Масса Нетто <кг>25 32 36 38 39
<Oбогрев/Oхлаждение>
12BG79U612H03RU.indd24012BG79U612H03RU.indd240 2008/12/1110:19:362008/12/1110:19:36
