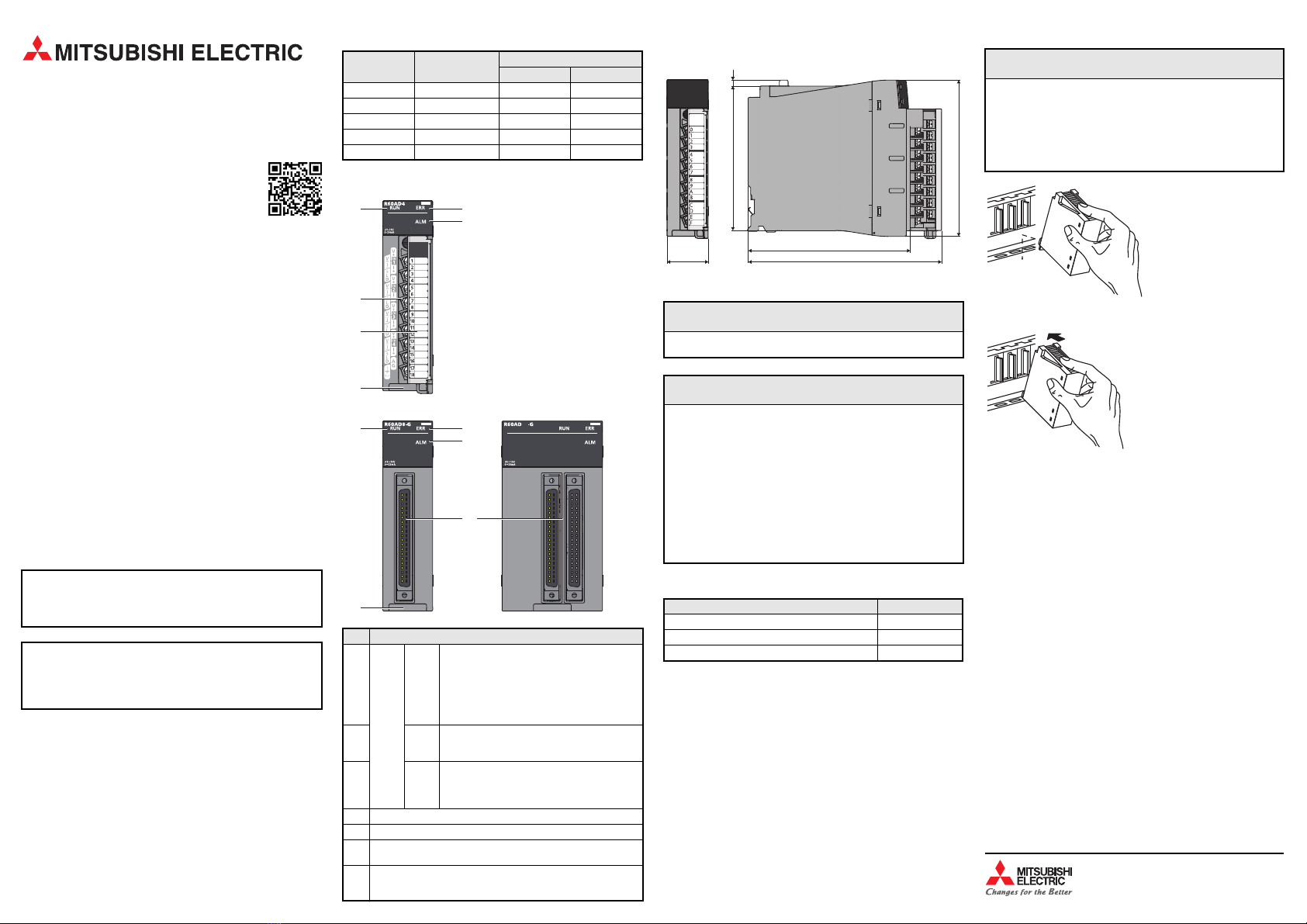

MELSEC iQ-R Series
Programmable Logic Controllers
Installation Manual for Analog-Digital
Converter Modules
Art. no.: 301712 ENG, Version A, 20082015
Safety Precautions
For use by qualified staff only
The instructions in this manual are written for qualified electrical technicians
who are already familiar with automation technology safety standards. System
configuration and layout, installation, setup, servicing and testing of the
equipment may only be performed by qualified electrical technicians. Any
modifications to the hardware and/or software of our products not specifically
described in this manual may only be performed by authorized Mitsubishi
Electric staff.
Proper product use
The programmable logic controllers (PLCs) of the MELSEC iQ-R series are only
intended for the applications described in this installation manual and/or the
other manuals referenced below. All operating parameters and settings spec-
ified in this manual must be observed. The products described have all been
designed, manufactured, tested and documented in strict compliance with
the relevant safety standards. Unauthorized modification of the hardware or
software or failure to observe the warnings in this manual and on the products
may result in serious injury to personnel and/or damage to property. Only
peripherals and expansion equipment specifically recommended and
approved by Mitsubishi Electric may be used with the programmable logic
controllers of the MELSEC iQ-R series. All and any other uses shall be deemed
to be improper.
Safety regulations
All safety and accident prevention regulations relevant to your application
must be observed in your system configuration and layout and for installation,
setup, servicing and testing of these products.
This manual includes warnings to help you use the products properly and
safely. These warnings are identified as follows:
Additional information
You can find more information on these products in the following manuals
●MELSEC iQ-R Series Hardware Manual
●MELSEC iQ-R Series Programming Manual
You can download these manuals from our website free of charge
(https://eu3a.mitsubishielectric.com).
If you have any questions about installing, programming and operating
MELSEC iQ-R series controllers, please don’t hesitate to contact your local sales
office or distributor.
Overview
Names and Functions of Parts
Dimensions
The dimensions of all analog input modules are identical.
Installation and Wiring
Tighten the screws of the module using torque within the following ranges.
Loose screws may cause short circuits, mechanical failures or malfunction.
Mounting a module to a base unit
Wiring
Please observe the following precautions for external wiring:
●Use separate cables for the AC control unit and the external input signals
of the analog input modules to avoid the influence of AC side surges and
inductions.
● Do not lay signal cables close to the main circuit, high-voltage power lines, or
load lines. Otherwise effects of noise or surge induction are likely to take place.
Keep a safe distance of more than 100 mm from the above when wiring.
●The shield of the signal cables must be grounded at one end.
PDANGER:
User injury hazard.
Failure to observe these safety warnings can result in health
and injury hazards for the user.
EWARNING:
Equipment damage hazard.
Failure to observe these safety warnings can result in serious
damage to the equipment or other property.
Module No. of analog
inputs
Analog input ranges
Voltage Current
R60AD4 4 –10 to +10 V DC 0 to 20 mA DC
R60ADV8 8 –10 to +10 V DC —
R60ADI8 8 — 0 to 20 mA DC
R60AD8-G 8 –10 to +10 V DC 0 to 20 mA DC
R60AD16-G 16 –10 to +10 V DC 0 to 20 mA DC
No. Description
쐃
Status
LEDs
RUN
Indicates the operating status of the module
●ON: Normal operation
●BLINKS: Offset/gain setting mode
●OFF: – 5 V power off
– Watchdog timer error occurrence
– module change enabled status
during online module change
쐇ERR.
Indicates the error status of the module
●ON: An error has been occurred
●OFF: Normal operation
쐋ALM
Indicates the alarm status
●ON: An alarm has been occurred.
●BLINKS: Input signal error
●OFF: Normal operation
쐏Terminal block with 18 screw terminals
쐄Terminal cover
쐂Production information marking
Shows the production information (16 digits) of the module.
쐆40-pin connector(s)
Connector(s) for connecting I/O signal wire from external devices.
16
Modules with screw terminals
Modules with 40-pin connector
쐆
쐋
쐃쐇
쐂
쐄
쐏
Modules with two 40-pin connectors
쐋
쐃쐇
쐂
PDANGER
Always switch off the power supply to PLC and other external power sup-
plies before performing any installation and wiring work.
EWARNING
●Only operate the equipment under the conditions described in the
MELSEC iQ-R Hardware Manual. Do not expose the equipment to dust,
oil mist, corrosive or flammable gases, strong vibrations or impacts,
high temperatures, condensation or damp.
●When installing the equipment take care that no shavings, filings or
wire fragments that could cause short circuits fall into the module. Use
the supplied cover to seal the ventilation slits during installation.
Remember to remove the cover after installing the unit, otherwise the
controller can overheat during operation.
●Fix the cables connected to a module so that the terminals or the con-
nector is not directly stressed.
Screw Torque
Module mounting screw (M3) 0.37 to 0.48 Nm
Terminal block screws (M3) 0.42 to 0.58 Nm
Terminal block mounting screws (M3.5) 0.66 to 0.89 Nm
27.8 131
110
98
106
4
4
98
106
110
131
27,8
EWARNING
●Do not open or modify a module. Doing so can cause a failure, mal-
function, injury or fire.
●Always insert the module fixing latch of the module into the module
fixing hole of the base unit. Forcing the hook into the hole will damage
the module connector and module.
●Do not touch the conductive or electronic parts of a module directly.
Doing so can cause a unit malfunction or failure.
햲After switching off the power
supply, insert the module fixing
latch into the module fixing hole
of the base unit.
햳Push the module in the direction
of arrow to load it into the base
unit.
햴
Secure the module with an additional screw (M3 x 12) to the base unit if
large vibration is expected. This screw is not supplied with the module.

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
MELSEC iQ-R-Serie
Speicherprogrammierbare
Steuerungen
Installationsanleitung für Analog-
Eingangsmodule
Art.-Nr.: 301712 DE, Version A, 20082015
Sicherheitshinweise
Nur für qualifizierte Elektrofachkräfte
Diese Installationsanleitung richtet sich ausschließlich an anerkannt ausgebil-
dete Elektrofachkräfte, die mit den Sicherheitsstandards der Elektro- und
Automatisierungstechnik vertraut sind. Projektierung, Installation, Inbetrieb-
nahme, Wartung und Prüfung der Geräte dürfen nur von einer anerkannt aus-
gebildeten Elektrofachkraft durchgeführt werden. Eingriffe in die Hard- und
Software unserer Produkte, soweit sie nicht in dieser Installationsanleitung
oder anderen Handbüchern beschrieben sind, dürfen nur durch unser Fach-
personal vorgenommen werden.
Bestimmungsgemäßer Gebrauch
Die speicherprogrammierbaren Steuerungen (SPS) der MELSEC iQ-R-Serie sind
nur für die Einsatzbereiche vorgesehen, die in der vorliegenden Installations-
anleitung oder den unten aufgeführten Handbüchern beschrieben sind. Ach-
ten Sie auf die Einhaltung der in den Handbüchern angegebenen allgemeinen
Betriebsbedingungen. Die Produkte wurden unter Beachtung der Sicherheits-
normen entwickelt, gefertigt, geprüft und dokumentiert. Unqualifizierte Ein-
griffe in die Hard- oder Software bzw. Nichtbeachtung der in dieser
Installationsanleitung angegebenen oder am Produkt angebrachten Warnhin-
weise können zu schweren Personen oder Sachschäden führen. Es dürfen nur
von MITSUBISHI ELECTRIC empfohlene Zusatz- bzw. Erweiterungsgeräte in
Verbindung mit den speicherprogrammierbaren Steuerungen der MELSEC
iQ-R-Serie verwendet werden. Jede andere darüber hinausgehende Verwen-
dung oder Benutzung gilt als nicht bestimmungsgemäß.
Sicherheitsrelevante Vorschriften
Bei der Projektierung, Installation, Inbetriebnahme, Wartung und Prüfung der
Geräte müssen die für den spezifischen Einsatzfall gültigen Sicherheits- und
Unfallverhütungsvorschriften beachtet werden.
In dieser Installationsanleitung befinden sich Hinweise, die für den sachge-
rechten und sicheren Umgang mit dem Gerät wichtig sind. Die einzelnen Hin-
weise haben folgende Bedeutung:
Weitere Informationen
Die folgenden Handbücher enthalten weitere Informationen zu den Geräten:
●Hardware-Beschreibung zur MELSEC iQ-R-Serie
●Programmieranleitung zur MELSEC iQ-R-Serie
Diese Handbücher stehen Ihnen im Internet kostenlos zur Verfügung
(https://de3a.MitsubishiElectric.com/fa/de/).
Sollten sich Fragen zur Installation, Programmierung und Betrieb der Steue-
rungen der MELSEC iQ-R-Serie ergeben, zögern Sie nicht, Ihr zuständiges Ver-
kaufsbüro oder einen Ihrer Vertriebspartner zu kontaktieren.
Übersicht
Bedienelemente
Abmessungen
Die Abmessungen sind für alle Module gleich.
Installation und Anschluss
Ziehen Sie die Schrauben der Module mit den in der folgenden Tabelle ange-
gebenen Anzugmomenten an. Lose Schrauben können Kurzschlüsse, mecha-
nische Fehler oder Fehlfunktionen hervorrufen.
Installation der Module auf dem Baugruppenträger
Verdrahtung
Bitte beachten Sie bei der Verdrahtung die folgenden Vorsichtsmaßnahmen:
●Verwenden Sie für Wechselspannungen und die Eingangssignale der Ana-
logeingangsmodule separate Leitungen, um den Einfluss von induktiven
und kapazitiven Störimpulsen zu minimieren.
●Verlegen Sie Signalleitungen nicht in der Nähe von Netz- oder Hochspan-
nungsleitungen oder Leitungen, die eine Lastspannung führen. Der Min-
destabstand zu diesen Leitungen beträgt 100 mm. Wenn dies nicht
beachtet wird, können durch Störungen Fehlfunktionen auftreten.
● Die Abschirmung der Signalleitungen muss an einem Ende geerdet werden.
PGEFAHR:
Warnung vor einer Gefährdung des Anwenders.
Nichtbeachtung der angegebenen Vorsichtsmaßnahmen
kann zu einer Gefahr für das Leben oder die Gesundheit des
Anwenders führen.
EACHTUNG:
Warnung vor einer Gefährdung von Geräten.
Nichtbeachtung der angegebenen Vorsichtsmaßnahmen
kann zu schweren Schäden am Gerät oder anderen Sachwer-
ten führen.
Modul Anzahl analoger
Eingänge
Analoge Eingangsbereiche
Spannung Strom
R60AD4 4
–10 bis +10 V DC 0 bis 20 mA DC
R60ADV8 8
–10 bis +10 V DC —
R60ADI8 8
— 0 bis 20 mA DC
R60AD8-G 8
–10 bis +10 V DC 0 bis 20 mA DC
R60AD16-G 16
–10 bis +10 V DC 0 bis 20 mA DC
Nr. Beschreibung
쐃
Status-
LEDs
RUN
Zeigt den Betriebszustands des Moduls an.
●EIN: In Betrieb
●Blinkt: Einstellung von Offset oder
Verstärkung
●AUS: –
Fehlende 5-V-Spannungsversorgung
– Watch-Dog-Timer-Fehler
– Austausch des Moduls beim Online-
bModultausch frei gegeben
쐇ERR.
Zeigt den Fehlerstatus des Moduls an.
●EIN: Ein Fehler ist aufgetreten.
●AUS: Normalbetrieb
쐋ALM
Zeigt den Alarmmeldestatus an.
●EIN: Ein Alarm ist aufgetreten.
●Blinkt: Fehlerhaftes Eingangssignal.
●AUS: Normalbetrieb
쐏Abnehmbarer Klemmenblock mit 18 Schraubklemmen
쐄Klemmenabdeckung
쐂Seriennummer
Zeigt die Seriennummer (16 Zeichen) des Moduls.
쐆40-polige Buchse(n)
Buchse(n) zum Anschluss der externen Ein- und Ausgangssignale.
16
Module mit Schraubklemmen
Module mit einer
40-poliger Anschlussbuchse
쐆
쐋
쐃쐇
쐂
쐄
쐏
Module mit zwei
40-poligen Anschlussbuchsen
쐋
쐃쐇
쐂
PGEFAHR
Schalten Sie vor der Installation und der Verdrahtung die Versorgungs-
spannung der SPS und andere externe Spannungen aus.
EACHTUNG
●Betreiben Sie die Geräte nur unter den Umgebungsbedingungen, die
in der Hardware-Beschreibung zur MELSEC iQ-R-Serie aufgeführt sind.
Die Geräte dürfen keinem Staub, Ölnebel, ätzenden oder entzündli-
chen Gasen, starken Vibrationen oder Schlägen, hohen Temperaturen
und keiner Kondensation oder Feuchtigkeit ausgesetzt werden.
●Achten Sie bei der Montage darauf, dass keine Bohrspäne oder Draht-
reste durch die Lüftungsschlitze in das Modul eindringen, die später
einen Kurzschluss verursachen könnten. Verwenden Sie zum Ver-
schließen der Lüftungsschlitze die mitgelieferte Abdeckung. Nach dem
Abschluss aller Installationsarbeiten muss diese Abdeckung wieder
entfernt werden, um eine Überhitzung der Steuerung zu vermeiden.
●Die an den Modulen angeschlossenen Leitungen müssen so befestigt
werden, dass auf den Klemmleisten bzw. den Steckern keine übermä-
ßige mechanische Belastung ausgeübt wird.
Schraube Anzugmoment
Befestigungsschraube (M3) 0,37 bis 0,48 Nm
Schrauben der Anschlussklemmen (M3) 0,42 bis 0,58 Nm
Befestigungsschrauben des Klemmblocks (M3,5) 0,66 bis 0,89 Nm
27.8 131
110
98
106
4
4
98
106
110
13127,8
EACHTUNG
● Schalten Sie vor dem Einbau der Module immer die Versorgungsspan-
nung der SPS und andere externe Spannungen aus.
● Wird ein Modul nicht korrekt über die Führungslasche auf den Baugrup-
penträger gesetzt, können sich die Stifte im Modulstecker verbiegen.
● Berühren Sie keine leitenden Teile oder elektronische Bauteile der
Module. Dies kann zu Störungen oder Beschädigung der Module führen.
햲Nachdem Sie die Netzspannung
ausgeschaltet haben, setzen Sie
das Modul mit der unteren
Lasche in die Führung des Bau-
gruppenträgers ein.
햳Drücken Sie das Modul anschlie-
ßend auf den Baugruppenträ-
ger, bis das Modul ganz am
Baugruppenträger anliegt.
햴
Sichern Sie das Modul zusätzlich mit einer Schraube (M3 x 12), wenn Vibra-
tionen zu erwarten sind. Diese Schraube gehört nicht zum Lieferumfang
der Module.
Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://de3a.mitsubishielectric.com

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
Série MELSEC iQ-R
Automates programmables
Manuel d'installation pour les modules
d'entrée analogique
N° art : 301712 FRA, version A, 20082015
Informations de sécurité
Groupe cible
Ce manuel est destiné uniquement à des électriciens qualifiés et ayant reçus
une formation reconnue par l'état et qui se sont familiarisés avec les standards
de sécurité de la technique d'automatisation. Tout travail avec le matériel
décrit, y compris la planification, l'installation, la configuration, la mainte-
nance, l'entretien et les tests doit être réalisé uniquement par des électriciens
formés et qui se sont familiarisés avec les standards et prescriptions de sécurité
de la technique d'automatisation applicable.
Utilisation correcte
Les automates programmables (API) de la série MELSEC iQ-R sont conçus uni-
quement pour les applications spécifiques explicitement décrites dans ce
manuel ou les manuels mentionnés ci-après. Veuillez prendre soin de respec-
ter tous les paramètres d'installation et de fonctionnement spécifiés dans le
manuel. Tous les produits ont été développés, fabriqués, contrôlés et docu-
mentés en respectant les normes de sécurité. Toute modification du matériel
ou du logiciel ou le non-respect des avertissements de sécurité indiqués dans
ce manuel ou placés sur le produit peut induire des dommages importants aux
personnes ou au matériel ou à d'autres biens. Seuls les accessoires et appareils
périphériques recommandés par MITSUBISHI ELECTRIC doivent être utilisés.
Tout autre emploi ou application des produits sera considéré comme non
conforme.
Prescriptions de sécurité importantes
Toutes les prescriptions de sécurité et de prévention d'accident importantes
pour votre application spécifique doivent être respectées lors de la planifica-
tion, l'installation, la configuration, la maintenance, l'entretien et les tests de
ces produits.
Dans ce manuel, les avertissements spéciaux importants pour l'utilisation cor-
recte et sûre des produits sont identifiés clairement comme suit :
Autres informations
Les manuels suivants comportent d'autres informations sur les modules :
●Description du matériel du série MELSEC iQ-R
●Manuel de programmation de la série MELSEC iQ-R
Vous pouvez télécharger gratuitement ces manuels à partir de notre site inter-
net (https://fr3a.MitsubishiElectric.com/fa/fr/).
Si vous avez des questions sur l'installation, la programmation et l'utilisation
des automates de la série MELSEC iQ-R, n'hésitez pas à prendre contact avec
votre distributeur ou bureau de vente local.
Aperçu
Eléments de commande
Dimensions
Les dimensions de tous les modules d´E analogique sont identiques.
Installation et Raccordement
Serrez les vis des modules avec les couples de serrage mentionnés dans le
tableau suivant. Des vis desserrées peuvent entraîner des courts-circuits, des
erreurs mécaniques ou des dysfonctionnements.
Installation des modules dans l'appareil de base
Câblage
Prière de tenir compte des mesures de précaution suivantes pour le câblage :
● Utiliser des chemins de câbles séparés pour les tensions alternatives et les
signaux d'entrée des modules d'entrée analogique afin de réduire au strict
minimum l’influence des impulsions perturbatrices inductives et capacitives.
●Ne pas poser des câbles de signaux à proximité de câbles secteur, à haute
tension ou encore parcourus par une tension en décharge. L'écart minimal
entre ces câbles doit être de 100 mm. Des défaillances dues à des perturba-
tions peuvent apparaître si cet écart n'est pas respecté.
●Le blindage des câbles de signaux doit être connecté à la terre.
PDANGER :
Avertissements de dommage corporel.
Le non-respect des précautions décrites ici peut entraîner
des dommages corporels et des risques de blessure.
EATTENTION :
Avertissements d'endommagement du matériel et des
biens.
Le non-respect des précautions décrites ici peut entraîner de
graves endommagements du matériel ou d'autres biens.
Module Nombre d'en-
trées analogiques
Plages de l'entrée analogique
Tension Courant
R60AD4 4 –10 à +10 V CC 0 à 20 mA CC
R60ADV8 8 –10 à +10 V CC —
R60ADI8 8 — 0 à 20 mA CC
R60AD8-G 8 –10 à +10 V CC 0 à 20 mA CC
R60AD16-G 16 –10 à +10 V CC 0 à 20 mA CC
N° Description
쐃
Affi-
chage
DEL
RUN
Affichage de l'état de fonctionnement du module
●ON: Fonctionnement normal
●
Clignote : Réglage de l'offset ou de l'amplification
●OFF: – Alimentation 5 V absente
– Erreur de l'horloge du chien de garde
– Modification du module autorisée lors
n d’une modification en ligne du module
쐇ERR.
Affichage d'erreur
●ON: Une erreur est survenue
●OFF: Fonctionnement normal
쐋ALM
Affichage d'alarmes
●ON: Une alarme est survenue
●
Clignote : Signal d'entrée incorrect
●OFF: Fonctionnement normal
쐏18 bornes de contrôle pour l’entrée analogique en courant
쐄Cache-bornes
쐂Plaque signalétique
Affiche les informations de production (16 chiffres) du module.
쐆Prise femelle à 40 broches pour le raccordement des signaux d'entrée
16
Modules avec bornes de raccordement
Modules avec prise embrochable
de 40 broches
쐆
쐋
쐃쐇
쐂
쐄
쐏
Modules avec deux prise embrochables
de 40 broches
쐋
쐃쐇
쐂
PDANGER
Toujours couper la tension d'alimentation de l'API et les autres tensions
externes avant l'installation et le câblage.
EATTENTION
●Utiliser l'équipement uniquement sous les conditions environnantes
mentionnées dans la description du matériel du Série MELSEC iQ-R. Ne
pas exposer l'équipement à la poussière, à la fumée d'huile, aux gaz
corrosifs ou inflammables, aux fortes vibrations ou forts impacts, aux
températures élevées, à la condensation ou à l'humidité.
●Lors de l'installation de l'équipement, veiller à ce qu'aucun copeau ou
fragment de fil conducteur ne pénètre dans le module par les fentes
d'aération et n'engendre ultérieurement un court-circuit. Utiliser le
couvercle fourni pour boucher les fentes d'aération. Ne pas oublier
d'enlever le couvercle après avoir installé l'unité afin d'éviter une sur-
chauffe de l'automate.
●Les câbles raccordés aux modules doivent être fixés de manière telle
qu'aucune contrainte mécanique excessive ne s'exerce sur les bar-
rettes de raccordement ou les connecteurs.
Vis Couple
Vis de fixation (M3) 0,37 à 0,48 Nm
Vis des bornes de raccordement (M3) 0,42 à 0,58 Nm
Vis de fixation du répartiteur (M3,5) 0,66 à 0,89 Nm
27.8 131
110
98
106
4
4
98
106
110
13127,8
EATTENTION
●Ne pas ouvrir le boîtier d'un module. Ne pas modifier le module. Au
risque d’avoir pour conséquence des défaillances, des blessures et/ou
un incendie.
●Faire attention à positionner le module correctement sur la patte de
guidage de l'appareil de base, sinon il y a un risque de plier les broches
dans le connecteur du module.
●Ne jamais toucher aux parties conductrices du module ou aux compo-
sants électroniques. Ceci peut entraîner des dysfonctionnements ou
des dégâts des modules.
햲Après avoir coupé l'alimentation
électrique, introduire la patte
inférieure du module dans le
trou de guidage de l'appareil de
base.
햳Appuyer ensuite fermement sur
le module dans l'appareil de
base en s'assurant qu'il soit tota-
lement enfoncé dans l'appareil
de base.
햴
Fixer le module avec une vis M3 x 12 si l'emplacement de montage est sou-
mis à des vibrations. Ces vis ne sont pas fournies avec les modules.

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
R60AD8-G R60AD16-G
R60AD4
R60ADI8
R60AD8-G, R60AD16-G
R60AD4
R60ADV8
R60AD8-G, R60AD16-G
mPin assignment of the connector
DBelegung des Steckers
FAffectation du connecteur
Pin/
Pin/
Broche
Signal
Pin/
Pin/
Broche
Signal
Description/
Beschreibung/
Description
A1 V+ B1 V–/I– m
D
F
Input channel 1
Eingang Kanal 1
Entrée canal 1A2 I+ B2 —
A3 — B3 V+ m
D
F
Input channel 2
Eingang Kanal 2
Entrée canal 2A4 V–/I– B4 I+
A5—B5——
A6 V+ B6 V–/I– m
D
F
Input channel 3
Eingang Kanal 3
Entrée canal 3A7 I+ B7 —
A8 — B8 V+ m
D
F
Input channel 4
Eingang Kanal 4
Entrée canal 4A9 V–/I– B9 I+
A10 — B10 — —
A11 V+ B11 V–/I– m
D
F
Input channel 5
Eingang Kanal 5
Entrée canal 5A12 I+ B12 —
A13 — B13 V+ m
D
F
Input channel 6
Eingang Kanal 6
Entrée canal 6A14 V–/I– B14 I+
A15 — B15 — —
A16 V+ B16 V–/I– m
D
F
Input channel 7
Eingang Kanal 7
Entrée canal 7A17 I+ B17 —
A18 — B18 V+ m
D
F
Input channel 8
Eingang Kanal 8
Entrée canal 8A19 V–/I– B19 I+
A20 — B20 — —
mPin assignment of the connector
DBelegung des Steckers
FAffectation du connecteur
Connector 2
Stecker 2
Connecteur 2
Connector 1
Stecker 1
Connecteur 1
Pin/
Pin/
Broche
Signal
Pin/
Pin/
Broche
Signal
Pin/
Pin/
Broche
Signal
Pin/
Pin/
Broche
Signal
2A1 V+ 2B1 V–/I– 1A1 V+ 1B1 V–/I–
2A2 I+ 2B2 — 1A2 I+ 1B2 —
2A3 — 2B3 V+ 1A3 — 1B3 V+
2A4 V–/I– 2B4 I+ 1A4 V–/I– 1B4 I+
2A5 — 2B5 — 1A5 — 1B5 —
2A6 V+ 2B6 V–/I– 1A6 V+ 1B6 V–/I–
2A7 I+ 2B7 — 1A7 I+ 1B7 —
2A8 — 2B8 V+ 1A8 — 1B8 V+
2A9 V–/I– 2B9 I+ 1A9 V–/I– 1B9 I+
2A10 — 2B10 — 1A10 — 1B10 —
2A11 V+ 2B11 V–/I– 1A11 V+ 1B11 V–/I–
2A12 I+ 2B12 — 1A12 I+ 1B12 —
2A13 — 2B13 V+ 1A13 — 1B13 V+
2A14 V–/I– 2B14 I+ 1A14 V–/I– 1B14 I+
2A15 — 2B15 — 1A15 — 1B15 —
2A16 V+ 2B16 V–/I– 1A16 V+ 1B16 V–/I–
2A17 I+ 2B17 — 1A17 I+ 1B17 —
2A18 — 2B18 V+ 1A18 — 1B18 V+
2A19 V–/I– 2B19 I+ 1A19 V–/I– 1B19 I+
2A20 — 2B20 — 1A20 — 1B20 —
mCurrant input
DStrommessung
FMesure de courant
I+
V
V+
–
SLD
FG
I
I+
–
FG
I+
V-/I-
V+
mVoltage input
DSpannungsmessung
FMesure de tension
I+
V
V+
–
SLD
FG
V
V+
–
FG
I+
V-/I-
V+

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
MELSEC serie iQ-R
Controllori Logici Programmabili
Manuale di installazione
per modulo ingressi analogici
Moduli Converter
Art. no: 301712 IT, versione A, 20082015
Avvertenze di sicurezza
Solo per personale elettrico specializzato
Questo manuale d'installazione si rivolge esclusivamente a personale elettrico
specializzato abilitato, che abbia familiarità con gli standard di sicurezza di
elettrotecnica e automazione. Progettazione, installazione, messa in funzione,
manutenzione e test delle apparecchiature da eseguirsi solo da personale
elettrotecnico abilitato. Eventuali interventi su hardware e software dei nostri
prodotti, non descritti in questo manuale d'installazione o in altri, possono
essere eseguiti solo dal nostro personale specializzato.
Conformità d'uso
I controllori logici programmabili (PLC) MELSEC iQ-R sono previsti solo per
i settori d'impiego illustrati nelle presenti istruzioni d'installazione o nei man-
uali sotto riportati. Osservare con attenzione le condizioni generali d'esercizio,
riportate nei manuali. I prodotti sono stati progettati, realizzati, testati e certi-
ficati nel rispetto delle norme di sicurezza. Interventi non autorizzati su hard-
ware o software ovvero l'inosservanza delle avvertenze, riportate in questo
manuale d'installazione o presenti sul prodotto, possono portare a gravi danni
a persone o cose. Con i controllori logici programmabili MELSEC iQ-R si pos-
sono utilizzare solo apparecchiature aggiuntive o d'espansione raccomandate
dalla MITSUBISHI ELECTRIC. Ogni altro utilizzo o impiego al di fuori di questi
limiti è ritenuto non conforme.
Prescrizioni di sicurezza
All'atto della progettazione, installazione, messa in funzione, manutenzione
e test delle apparecchiature si devono osservare le prescrizioni di sicurezza ed
antinfortunistica, valide per la specifica applicazione.
In questo manuale d'installazione sono presenti indicazioni importanti per
gestire con competenza e sicurezza l'apparecchiatura. Il significato delle sin-
gole avvertenze è il seguente:
Ulteriori informazioni
Ulteriori informazioni in merito alle apparecchiature sono riportate nei manu-
ali seguenti:
●Descrizione hardware per la serie MELSEC iQ-R
●Manuale di programmazione per la serie MELSEC iQ-R
Questi manuali sono gratuitamente disponibili in Internet
(https://it3a.MitsubishiElectric.com/fa/it/).
Qualora sorgessero domande in merito all'installazione, programmazione ed
uso dei controllori MELSEC iQ-R, non esitate a contattare l'ufficio vendite di
vostra competenza o un vostro distributore.
Panoramica
Parti
Dimensioni
Le dimensioni di tutti i moduli di ingresso analogici sono identiche.
Installazione e cablaggio
Il serraggio delle morsettiere deve essere eseguito con le coppie indicate nella
tabella a fianco. Viti allentate possono essere causa di corto circuiti, difetti mec-
canici o disfunzioni.
Montaggio dei moduli sul rack
Cablaggio
Osservare le seguenti avvertenze per il cablaggio esterno:
●Utilizzare cavi separati per l'unità di controllo CA e i segnali di ingresso
esterno dei moduli d'ingresso analogici per evitare l'influenza dei picchi di
tensione lato CA e dei fenomeni induttivi.
● Evitare la posa di linee di segnale in prossimità di linee di rete o d’alta tensi-
one ovvero di linee che trasmettono tensione di carico. La distanza minima da
mantenere rispetto a queste linee è di 100 mm. La mancata osservanza di
questa prescrizione può essere causa di anomalie dovute a errato esercizio.
●Lo schermo dei cavi di segnale deve essere messo a terra a un terminale.
PPERICOLO:
Segnala un rischio per l'utilizzatore.
L'inosservanza delle misure precauzionali indicate può con-
durre a pericolo per la vita o l'incolumità dell'utilizzatore.
EATTENZIONE:
Segnala un rischio per le apparecchiature.
L'inosservanza delle misure precauzionali indicate può por-
tare a gravi danni all'apparecchiatura o ad altri beni.
Modulo N. di ingressi
analogici
Intervalli degli ingressi analogici
Voltaggio Corrente
R60AD4 4 da –10 a
+10 V DC
da 0 a
20 mA DC
R60ADV8 8 da –10 a
+10 V DC —
R60ADI8 8 — da 0 a
20 mA DC
R60AD8-G 8 da –10 a
+10 V DC
da 0 a
20 mA DC
R60AD16-G 16 da –10 a
+10 V DC
da 0 a
20 mA DC
N° Descrizione
쐃
LED di
stato
RUN
Indica lo stato operativo del modulo
●ON: Operazione normale
●LAMPEGGIANTE: Modo impostazione
offset/guadagno
●OFF: – Alimentazione 5 V interrotta
– Presenza di un errore del timer
watchdog
– Stato abilitato modifica modulo
durante la modifica del modulo
online
쐇ERR.
Indica lo stato di errore del modulo
●ON: Si è verificato un errore
●OFF: Operazione normale
쐋ALM
Indica lo stato di allarme
●ON: Si è verificato un allarme
●LAMPEGGIANTE: Errore del segnale di ingresso
●OFF: Operazione normale
16
Moduli con terminali a vite
Moduli con connettore a 40 poli
쐆
쐋
쐃쐇
쐂
쐄
쐏
Moduli con due connettori a 40 poli
쐋
쐃쐇
쐂
쐏Morsettiera con 18 terminali a vite
쐄Coprimorsetti
쐂Contrassegno con le informazioni di produzione
Mostra le informazioni di produ-zione (16 cifre) del modulo.
쐆
Connettori a 40 poli
Connettori per il collegamento del filo di segnale I/O da dispositivi
esterni.
PPERICOLO
Prima dell'installazione e del collegamento elettrico, scollegare l'alimen-
tazione del PLC ed altre tensioni esterne.
EATTENZIONE
●Utilizzare le apparecchiature solo nelle condizioni ambientali ripor-
tate nella Descrizione hardware relativa al MELSEC iQ-R. Le apparec-
chiature non devono essere esposte a polvere, nebbia d'olio, gas
corrosivi o infiammabili, forti vibrazioni o urti, alte temperature, con-
densa od umidità.
●All'atto del montaggio, curare che trucioli di foratura o residui di fili
non penetrino nel modulo attraverso le fessure di ventilazione, perché
potrebbero causare in futuro un cortocircuito. Per chiudere le fessure
di ventilazione, utilizzare il coperchio in dotazione. Una volta termi-
nate le operazioni d'installazione, rimuovere questo coperchio, per
evitare un surriscaldamento del controllore.
●I cavi connessi ai moduli devono essere collegati in modo da non
esporre morsettiera o connettori ad un eccessivo carico meccanico.
Vite Coppia
di serraggio
Vite di montaggio del modulo (M3) da 0,37 a 0,48 Nm
Viti delle morsettiere (M3) da 0,42 a 0,58 Nm
Viti di fissaggio della morsettiera (M3.5) da 0,66 a 0,89 Nm
N° Descrizione
27.8 131
110
98
106
4
4
98
106
110
131
27,8
EATTENZIONE
●Non aprire la custodia di un modulo. Fare attenzione a non modificare
il modulo. Ne possono risultare anomalie, lesioni e/o incendi.
●
Se il modulo non viene correttamente posizionato sul rack tramite la
linguetta di guida, i contatti del connettore del modulo potrebbero piegarsi.
●Non toccare parti in tensione o componenti elettronici dei moduli.
Ciò può portare a disturbi o danneggiare i moduli.
햲Una volta disinserita la tensione
di rete, introdurre il modulo
nella guida del rack con la lingu-
etta inferiore.
햳Fare quindi pressione sul mod-
ulo contro il rack, fino a farlo
aderire completamente al rack.
햴
Fissare il modulo con una vite supplementare (M3 x 12), se si prevedono
delle vibrazioni. Questa vite non rientra nella dotazione dei moduli.

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
MELSEC serie iQ-R
Controladores lógicos programables
Instrucciones de instalación para módulos
entradas analógicas
N° de art.: 301712 ES, versión A, 20082015
Indicaciones de seguridad
Sólo para electricistas profesionales debidamente cualificado
Estas instrucciones de instalación están dirigidas exclusivamente a electricistas
profesionales reconocidos que estén perfectamente familiarizados con los están-
dares de seguridad de la electrotécnica y de la técnica de automatización. La pro-
yección, la instalación, la puesta en funcionamiento, el mantenimiento y el
control de los dispositivos tienen que ser llevados a cabo exclusivamente por
electricistas profesionales reconocidos. Manipulaciones en el hardware o en el
software de nuestros productos que no estén descritas en estas instrucciones de
instalación o en otros manuales, pueden ser realizadas únicamente por nuestros
especialistas.
Empleo reglamentario
Los controladores lógicos programables (PLCs) del serie iQ-R de MELSEC han
sido diseñados exclusivamente para los campos de aplicación que se descri-
ben en las presentes instrucciones de instalación o en los manuales aducidos
más abajo. Hay que atenerse a las condiciones de operación indicadas en los
manuales. Los productos han sido desarrollados, fabricados, controlados
y documentados en conformidad con las normas de seguridad pertinentes.
Manipulaciones en el hardware o en el software por parte de personas no cua-
lificadas, así como la no observación de las indicaciones de advertencia conte-
nidas en estas instrucciones de instalación o colocadas en el producto, pueden
tener como consecuencia graves daños personales y materiales. En combina-
ción con los controladores lógicos programables del serie iQ-R de MELSEC sólo
se permite el empleo de los dispositivos adicionales o de ampliación recomen-
dados por MITSUBISHI ELECTRIC. Todo empleo o aplicación distinto o más
amplio del indicado se considerará como no reglamentario.
Normas relevantes para la seguridad
Al realizar trabajos de proyección, instalación, puesta en funcionamiento, man-
tenimiento y control de los dispositivos, hay que observar las normas de seguri-
dad y de prevención de accidentes vigentes para la aplicación específica.
En estas instrucciones de instalación hay una serie de indicaciones importan-
tes para el manejo seguro y adecuado del producto. A continuación se recoge
el significado de cada una de las indicaciones:
Información adicional
Los manuales siguientes contienen más información acerca de estos productos:
●Descripción del hardware del serie iQ-R de MELSEC
●Instrucciones de programación de la serie iQ-R de MELSEC
Estos manuales están a su disposición de forma gratuita en Internet
(https://es3a.MitsubishiElectric.com/fa/es/).
Si se le presentaran dudas acerca de la instalación, programación y la opera-
ción de los controladores del sistema iQ-R de MELSEC, no dude en ponerse en
contacto con su oficina de ventas o con uno de sus vendedores autorizados.
Sumario
Elementos de mando
Dimensiones
Las dimensiones son iguales para todos los módulos.
Instalación y cableado
Apriete los tornillos de los módulos con los pares de apriete indicados en la
tabla adyacente. Tornillos flojos pueden dar lugar a cortocircuitos, fallos mecá-
nicos o disfunciones.
Instalación de los módulos en la unidad base
Cableado
Para el cableado hay que observar las siguientes indicaciones:
●Emplee cables separados para las tensiones alternas y para las señales de
entrada de los módulos analógicos de entrada con objeto de minimizar la
influencia de interferencias inductivas y capacitivas.
●No tienda las líneas de señales en las proximidades de líneas de red o de
alta tensión o de líneas con tensión de trabajo. La distancia mínima con res-
pecto a ese tipo de líneas tiene que ser de 100 mm. Si no se tiene en cuenta
este punto pueden producirse fallos y disfunciones.
●El blindaje de las líneas de señales tiene que estar puesto a tierra en un
extremo.
PPELIGRO:
Advierte de un peligro para el usuario
La no observación de las medidas de seguridad indicadas
puede tener como consecuencia un peligro para la vida o la
salud del usuario.
EATENCIÓN:
Advierte de un peligro para el equipo
La no observación de las medidas de seguridad indicadas
puede tener como consecuencia graves daños en el aparato
o en otros bienes materiales.
Módulo Número de entra-
das analógicas
Rangos analógicos de entrada
Tensión Corriente
R60AD4 4 –10 hasta
+10 V DC
0 hasta
20 mA DC
R60ADV8 8 –10 hasta
+10 V DC —
R60ADI8 8 — 0 hasta
20 mA DC
R60AD8-G 8 –10 hasta
+10 V DC
0 hasta
20 mA DC
R60AD16-G 16 –10 hasta
+10 V DC
0 hasta
20 mA DC
N° Descripción
쐃
Indi-
cación
LED
RUN
Indicación del estado de funcionamiento del
módulo
●ON: Funcionamiento normal
●Parpadea: Ajuste de offset o de amplificación
●OFF: – Sin fuente de alimentación de 5 V
– Error de temporizador Watch-Dog
– Recambio del módulo permitido
durante cambio de módulo
online.
쐇ERR.
Indicación de errores
●ON: Ha ocurrido un error.
●OFF: Funcionamiento normal
쐋ALM
Indicación de alarmas
●ON: Se ha producido un error
●Parpadea: Error de señal de entrada
●OFF: Funcionamiento normal
쐏Bloque de terminales desmontable con 18 bornes roscados
16
Módulos con bornes roscados
Módulos con conector de 40 polos
쐆
쐋
쐃쐇
쐂
쐄
쐏
Módulos con conector hembra de 40 polos
쐋
쐃쐇
쐂
쐄Tapa de bornes
쐂Número de serie
Indica el número de serie (16 caracteres) del módulo.
쐆Conector(es) hembra de 40 polos
Conector(es) hembra para conectar las señales de entrada y salida.
PPELIGRO
Antes de empezar con la instalación y con el cableado hay que desconec-
tar la tensión de alimentación del PLC y otras posibles tensiones externas.
EATENCIÓN
●Haga funcionar los aparatos sólo bajo las condiciones ambientales
especificadas en la descripción de hardware del serie iQ-R de MELSEC.
Los aparatos no deben exponerse al polvo, a niebla de aceite, a gases
corrosivos o inflamables, a vibraciones fuertes o a golpes, a altas tem-
peraturas, a condensación ni a humedad.
●Al realizar el montaje tenga cuidado de que no entren al interior del
módulo a través de las ranuras de ventilación virutas de metal o restos
de cables que podrían provocar después un cortocircuito. Emplee la
cubierta adjunta para tapar las ranuras de ventilación. Después de
haber concluido todos los trabajos de instalación, hay que retirar de
nuevo la cubierta con objeto de evitar un sobrecalentamiento del con-
trolador.
●Los cables conectados a los módulos tienen que estar fijados de tal
manera que no se ejerza ninguna carga mecánica excesiva sobre las
regletas de bornes o sobre los conectores.
Tornillo Pares de apriete
Tornillo de fijación (M3) 0,37 hasta 0,48 Nm
Tornillos de los bornes de conexión (M3) 0,42 hasta 0,58 Nm
Tornillos de fijación del bloque de bornes (M3,5) 0,66 hasta 0,89 Nm
N° Descripción
27.8 131
110
98
106
4
4
98
106
110
13127,8
EATENCIÓN
●No abra la carcasa de un módulo. No modifique el módulo. Ello puede
tener como consecuencia disfunciones, lesiones y/o fuego.
●Si un modulo no se coloca correctamente en la unidad base poniendo
el saliente en la guía, es posible que se doblen los pines de la clavija del
módulo.
●No toque partes conductoras o elementos electrónicos de los módulos.
Ello puede dar lugar a fallos o a desperfectos en los módulos.
햲Después de haber desconec-
tado la tensión de red, ponga el
módulo con el saliente inferior
en la guía de la unidad base.
햳
Seguidamente empuje el módulo
contra la unidad base hasta que
el módulo quede pegado a la
misma.
햴
Asegure el módulo adicionalmente con un tornillo (M3 x 12) siempre que
quepa esperar vibraciones. Este tornillo no se encuentra dentro del volu-
men de suministro de los módulos.

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
MELSEC серия iQ-R
Программируемые логические контроллеры
Руководство по установке модулей
аналого-цифровых преобразователей
Арт. №: 301712 RUS, Версия A, 20082015
Указания по безопасности
Только для квалифицированных специалистов
Данное руководство содержит указания, предназначенные для квалифи-
цированных специалистов, получивших признанное образование и знаю-
щих стандарты безопасности в области электротехники и техники
автоматизации. Производить конфигурирование и проектирование сис-
темы и устанавливать, вводить в эксплуатацию, обслуживать и проверять
аппаратуру разрешается только квалифицированным специалистам.
Любое внесение изменений в аппаратуру и программное обеспечение
данной продукции, если они не предусмотрены в этом руководстве, допу-
скается только с разрешения специалистов фирмы Mitsubishi Electric.
Использование по назначению
Программируемые логические контроллеры (ПЛК) серии MELSEC iQ-R
предназначены только для тех областей применения, которые описаны
в данном руководстве по установке и/или других нижеуказанных руково-
дствах. Необходимо соблюдать условия эксплуатации и настройки, указан-
ные в данном руководстве. Представленная продукция разработана, изго-
товлена, проверена и задокументирована в строгом соответствии
с применимыми стандартами безопасности. Несанкционированное вмеша-
тельство в аппаратуру или программное обеспечение, либо несоблюдение
предупреждений, содержащихся в этом руководстве или указанных на про-
дукции, могут привести к серьезным травмам и/или материальному
ущербу. В сочетании с программируемыми логическими контроллерами
серии MELSEC iQ-R разрешается использовать только периферийные
устройства и модули расширения, рекомендуемые фирмой Mitsubishi
Electric. Использование любых иных устройств считается использованием
не по назначению.
Правила техники безопасности
При конфигурировании и проектировании системы и установке, вводе
в эксплуатацию, обслуживании и проверке аппаратуры должны соблю-
даться предписания по технике безопасности и охране труда, относящи-
еся к данному случаю применения.
Для обеспечения правильного и безопасного обращения с данной аппа-
ратуры в этом руководстве приведены соответствующие указания.
Отдельные указания имеют следующее значение:
Дополнительная информация
Дополнительная информация о данной аппаратуре содержится в следую-
щих руководствах:
●описание аппаратной части MELSEC iQ-R
●руководство по программированию серии MELSEC iQ-R
Эти руководства можно бесплатно скачать с веб-сайте компании
(https://ru3a.mitsubishielectric.com/fa/ru)
Если возникнут вопросы по установке, программированию и эксплуата-
ции контроллеров MELSEC iQ-R, обратитесь в ваше региональное торго-
вое представительство или к региональному дистрибьютору.
Обзор
Элементы управления
Размеры
Размеры всех модулей аналоговых входов одинаковые.
Установка и выполнение электропроводки
Затяните винты модуля моментом, указанным в таблице. Недостаточная
затяжка винтов может стать причиной короткого замыкания, механичес-
кого отказа или неисправности.
Установка модулей на базовом шасси
Электропроводка
При выполнении наружной электропроводки соблюдайте следующие
правила.
●Используйте отдельные провода для блока управления пер. тока и внеш-
них входных сигналов модулей аналоговых входов, чтобы исключить
помехи со стороны цепи пер. тока, вызванные скачками напряжения
и индукцией.
●Питающую проводку следует прокладывать отдельно от проводки
сигналов управления и линий передачи данных. В противном случае
могут возникать помехи. Минимальное расстояние между этими про-
водками: 100 мм.
●Один конец экрана управляющей проводки необходимо заземлять.
PОПАСНОСТЬ:
Угроза для жизни или здоровья пользователя.
Несоблюдение данных мер предосторожности может
создать угрозу для жизни или здоровья пользователя.
EВНИМАНИЕ:
Опасность для аппаратуры.
Несоблюдение данных мер предосторожности может
привести к серьезным повреждениям аппаратуры или
иного имущества.
Модуль Кол-во аналого-
вых входов
Диапазоны аналоговых входов
Напряжение Ток
R60AD4 4 от –10 до
+10 В пост. т.
от 0 до
20 мА пост. т.
R60ADV8 8 от –10 до
+10 В пост. т. —
R60ADI8 8 — от 0 до
20 мА пост. т.
R60AD8-G 8 от –10 до
+10 В пост. т.
от 0 до
20 мА пост. т.
R60AD16-G 16 от –10 до
+10 В пост. т.
от 0 до
20 мА пост. т.
№. Описание
쐃
Свето-
диод
инди-
кации
состо-
яния
RUN
Показывает рабочее состояние модуля
●ВКЛ: Нормальный режим работы
●Мигание: Режим настройки смещения/
усиления
●ВЫКЛ: – питание 5 В отключено
– ошибка таймера самодиагностики
– состояние разрешенияe
쐇ERR.
Показывает состояние ошибки модуля
●ВКЛ: Произошла ошибка
●ВЫКЛ: Нормальный режим работы
쐋ALM
Показывает состояние тревоги
●ВКЛ: Возникло тревожное состояние
●Мигание: Ошибка входного сигнала
●ВЫКЛ: Нормальный режим работы
쐏Клеммная колодка с 18 винтовыми клеммами
쐄Клеммная крышка
16
Модули с винтовыми клеммами
Модули с 40-контактным разъёмом
쐆
쐋
쐃쐇
쐂
쐄
쐏
Модули с двумя 40-контактнымм разъёмами
쐋
쐃쐇
쐂
쐂Серийный номер
Указывается серийный номер модуля (16-значный).
쐆
40-контактные разъёмы
Для подключения проводки сигнала ввода/вывода от внешних
устройств.
PОПАСНОСТЬ
Перед монтажом и выполнением электропроводки отключите
все фазы питания ПЛК и прочее внешнее питание.
EВНИМАНИЕ
●Эксплуатация аппаратуры разрешается только при условиях,
указанных в описании аппаратуры iQ-R. Не допускается воздей-
ствие на аппаратуру пыли, масляного тумана, едких или легко-
воспламенимых газов, сильной вибрации и ударов, высоких
температур, конденсации или высокой влажности.
●При монтаже аппаратуры исключите попадание в модуль
металлических частиц и обрывков проводов, которые могут
вызвать короткое замыкание. На время монтажа закройте
вентиляционные прорези прилагаемой крышкой. По завер-
шении монтажа блока снимите данную крышку, иначе при
работе может произойти перегрев контроллера.
●Подключенные к модулю провода следует закрепить так,
чтобы к клеммам или разъёмам не была приложена чрезмерная
механическая нагрузка.
Винт Момент затяжки
Винт крепления модуля (M3) 0.37 до 0.48 Нм
Винты клеммной колодки (M3) 0.42 до 0.58 Нм
Винты крепления клеммной колодки (M3.5) 0.66 до 0.89 Нм
№. Описание
27.8 131
110
98
106
4
4
98
106
110
131
27,8
EВНИМАНИЕ
●Не вскрывайте и не модифицируйте модуль. Это может при-
вести к отказу, неисправности, травме или пожару.
● Следите за тем, чтобы модуль правильно располагался на направ-
ляющем выступе базового шасси, иначе можно погнуть штырьки
контактов в разъёме модуля.
● Не касайтесь токопроводящих частей и электронных компонен-
тов модулей. Это может привести к неисправностям или
повреждению модулей.
햲Отключив напряжение пита-
ния, вставьте нижний выступ
модуля в направляющее
отверстие на базовом шасси.
햳 Затем плотно прижмите модуль
к базовому шасси и убедитесь,
что он вошел до конца.
햴Закрепите модуль винтом (M3 x 12) при установке контроллера
в месте, где может быть вибрация. Крепежные винты в комплект моду-
лей не входят.

R60AD8-G R60AD16-G
R60AD4
R60ADI8
R60AD8-G, R60AD16-G
R60AD4
R60ADV8
R60AD8-G, R60AD16-G
IAssegnazione pin del connettore
EAsignación de los pines del conector
Назначение контактов разъёма
Pin/
Pin/
Pазъ-
ёмы
Segnale/
Señal/
Сигнал
Pin/
Pin/
Pазъ-
ёмы
Segnale/
Señal/
Сигнал
Descrizione / Descripción /
Описание
A1 V+ B1 V–/I–
A2 I+ B2 —
A3 — B3 V+
A4 V–/I– B4 I+
A5—B5——
A6 V+ B6 V–/I–
A7 I+ B7 —
A8 — B8 V+
A9 V–/I– B9 I+
A10 — B10 — —
A11 V+ B11 V–/I–
A12 I+ B12 —
A13 — B13 V+
A14 V–/I– B14 I+
A15 — B15 — —
A16 V+ B16 V–/I–
A17 I+ B17 —
A18 — B18 V+
A19 V–/I– B19 I+
A20 — B20 — —
RUS
ICanale d’ingresso 1
ECanal de entrada 1
Входной канал 1
RUS
ICanale d’ingresso 2
ECanal de entrada 2
Входной канал 2
RUS
ICanale d’ingresso 3
ECanal de entrada 3
Входной канал 3
RUS
ICanale d’ingresso 4
ECanal de entrada 4
Входной канал 4
RUS
ICanale d’ingresso 5
ECanal de entrada 5
Входной канал 5
RUS
ICanale d’ingresso 6
ECanal de entrada 6
Входной канал 6
RUS
ICanale d’ingresso 7
ECanal de entrada 7
Входной канал 7
RUS
ICanale d’ingresso 8
ECanal de entrada 8
Входной канал 8
RUS
IAssegnazione pin del connettore
EAsignación de los pines del conector
Назначение контактов разъёма
Connettore 2
Conector 2
Разъём 2
Connettore 1
Conector 1
Разъём 1
Pin/
Pin/
Pазъ-
ёмы
Segnale/
Señal/
Сигнал
Pin/
Pin/
Pазъ-
ёмы
Segnale/
Señal/
Сигнал
Pin/
Pin/
Pазъ-
ёмы
Segnale/
Señal/
Сигнал
Pin/
Pin/
Pазъ-
ёмы
Segnale/
Señal/
Сигнал
2A1 V+ 2B1 V–/I– 1A1 V+ 1B1 V–/I–
2A2 I+ 2B2 — 1A2 I+ 1B2 —
2A3 — 2B3 V+ 1A3 — 1B3 V+
2A4 V–/I– 2B4 I+ 1A4 V–/I– 1B4 I+
2A5 — 2B5 — 1A5 — 1B5 —
2A6 V+ 2B6 V–/I– 1A6 V+ 1B6 V–/I–
2A7 I+ 2B7 — 1A7 I+ 1B7 —
2A8 — 2B8 V+ 1A8 — 1B8 V+
2A9 V–/I– 2B9 I+ 1A9 V–/I– 1B9 I+
2A10 — 2B10 — 1A10 — 1B10 —
2A11 V+ 2B11 V–/I– 1A11 V+ 1B11 V–/I–
2A12 I+ 2B12 — 1A12 I+ 1B12 —
2A13 — 2B13 V+ 1A13 — 1B13 V+
2A14 V–/I– 2B14 I+ 1A14 V–/I– 1B14 I+
2A15 — 2B15 — 1A15 — 1B15 —
2A16 V+ 2B16 V–/I– 1A16 V+ 1B16 V–/I–
2A17 I+ 2B17 — 1A17 I+ 1B17 —
2A18 — 2B18 V+ 1A18 — 1B18 V+
2A19 V–/I– 2B19 I+ 1A19 V–/I– 1B19 I+
2A20 — 2B20 — 1A20 — 1B20 —
RUS
IMisurazione della corrente
EMedición de corriente
Вход по току
RUS
I+
V
V+
–
SLD
FG
I
I+
–
FG
I+
V-/I-
V+
IMisurazione della tensione
EMedición de tensión
Вход по напряжению
RUS
I+
V
V+
–
SLD
FG
V
V+
–
FG
I+
V-/I-
V+

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
MELSEC seria iQ-R
Programowalne sterowniki logiczne
Podręcznik instalowania
modułów przetworników
analogowo-cyfrowych
Nr art.: 301712 PL, wersja A, 20082015
Środki bezpieczeństwa
Do użytku wyłącznie przez wykwalifikowany personel
Instrukcje w niniejszym podręczniku napisane są dla wykwalifikowanych tech-
ników elektryków, którzy są już dobrze zaznajomieni ze standardami bezpie-
czeństwa, stosowanymi w technologii automatyzacji. Konfiguracja systemu
i rozplanowanie, instalacja, ustawienie, przeglądy i testowanie sprzętu, mogą
być wykonywane wyłącznie przez wykwalifikowanych techników elektryków.
Jakiekolwiek modyfikacje sprzętu i/lub oprogramowania naszych produktów,
wyraźnie nieopisane w tym podręczniku, mogą być wykonane wyłącznie przez
autoryzowany personel Mitsubishi Electric.
Prawidłowe użycie produktu
Programowalne sterowniki logiczne (PLC) z serii MELSEC iQ-R, przeznaczone
są tylko do zastosowań opisanych w niniejszym podręczniku instalacji i/lub
w innych, wymienionych niżej podręcznikach. Muszą być przestrzegane
wszystkie parametry operacyjne i ustawienia, wyspecyfikowane w niniejszym
podręczniku. Opisane produkty zostały zaprojektowane, wyprodukowane,
przetestowane i udokumentowane w ścisłej zgodności z właściwymi standar-
dami bezpieczeństwa. Nieautoryzowana modyfikacja sprzętu lub oprogramo-
wania, lub nieprzestrzeganie ostrzeżeń podanych na produkcie i w niniejszym
podręczniku, mogą doprowadzić do poważnych obrażeń personelu i/lub
zniszczeniem mienia. Tylko urządzenia peryferyjne i sprzęt rozszerzający,
wyraźnie zalecane i dopuszczone przez Mitsubishi Electric, mogą być używane
przez programowalne sterowniki logiczne z serii MELSEC iQ-R. Wszystkie inne
zastosowania będą uważane za niewłaściwe.
Regulacje związane z bezpieczeństwem
Wszystkie regulacje bezpieczeństwa zapobiegające wypadkom i właściwe dla
naszych zastosowań, muszą być przestrzegane przy konfiguracji systemu, roz-
planowaniu, instalacji, obsłudze, serwisowaniu i testowaniu tych produktów
Niniejszy podręcznik zawiera ostrzeżenia, które pomogą we właściwym i bez-
piecznym używaniu tych produktów. Ostrzeżenia te zostały wyróżnione w nastę-
pujący sposób :
Dodatkowa informacja
Więcej informacji związanych z tym produktem, można znaleźć w następu-
jących podręcznikach:
●Hardware Manual do serii MELSEC iQ-R
●Programming Manual do serii MELSEC iQ-R
Podręczniki te można bezpłatnie pobrać z naszej strony internetowej
(https://pl3a.MitsubishiElectric.com/fa/pl/).
Jeśli pojawią się jakiekolwiek pytania związane z instalowaniem, programowa-
niem i działaniem sterowników z serii MELSEC iQ-R, prosimy o bezzwłoczne
skontaktowanie się z lokalnym biurem sprzedaży lub dystrybutorem.
Przegląd
Nazwy i funkcje części składowych
Wymiary
Wymiary dla wszystkich modułów są identyczne.
Instalacja i okablowanie
Dokręcanie śrub w module powinno odbywać się w podanych dalej granicach
momentu. Luźne śruby mogą spowodować zwarcie obwodów, uszkodzenie
mechaniczne lub wadliwe działanie.
Montaż modułu do płyty bazowej
Okablowanie
Przy wykonywaniu zewnętrznego okablowania, prosimy przestrzegać nastę-
pujących środków ostro ż no ś ci:
●W celu uniknięcia wpływu przepięć oraz indukcji ze strony obwodów AC,
podłączenie elementu sterującego AC oraz doprowadzenie zewnętrznych
sygnałów wej ś ciowych do modułów analogowych, nale ż y wykonać za
pomocą oddzielnych kabli.
●Nie układać kabli sygnałowych blisko obwodu zasilającego, linii zasilają-
cych wysokiego napięcia lub linii łączących z obcią ż eniem. W przeciwnym
wypadku mogą pojawić się skutki zakłócenia lub wpływ przepięcia. Pod-
czas kablowania nale ż y utrzymywać bezpieczną odległo ś ć od powy ż szych
obwodów, większą ni ż 100 mm.
●Ekran przewodów sygnałowych musi być z jednej strony uziemiony.
PNIEBEZPIECZEŃSTWO:
Ryzyko narażenia użytkownika na obrażenia.
Nieprzestrzeganie tych ostrzeżeń, może doprowadzić użyt-
kownika do zagrożenia życia i powstania urazów.
EOSTRZEŻENIE:
Ryzyko uszkodzenia sprzętu.
Nieprzestrzeganie ostrzeżeń związanych z bezpieczeń-
stwem, może doprowadzić do poważnego uszkodzenia
sprzętu lub innej własności.
Moduł Liczba wejść
analogowych
Zakresy wejść analogowych
Napięcie Prąd
R60AD4 4
–10 do +10 V DC 0 do 20 mA DC
R60ADV8 8
–10 do +10 V DC —
R60ADI8 8
— 0 do 20 mA DC
R60AD8-G 8
–10 do +10 V DC 0 do 20 mA DC
R60AD16-G 16
–10 do +10 V DC 0 do 20 mA DC
Nr Opis
쐃
Wska ź-
nik
stanu
LED
RUN
Wskazuje stan działania modułu
●Zał.: Normalne działanie
●Migotanie: Tryb nastawy przesunięcia/
wzmocnienia
●Wył.: – Wyl. zasilanie 5 V
– Występuje błąd timera watchdog’a
– Zmiana stanu zezwolenia na
wymianę modułu w stanie online
쐇ERR.
Wskazuje status błędu w module
●Zał.: Pojawił się błąd.
●Wył.: Normalne działanie
쐋ALM
Wskazuje status alarmu
●Zał.: Pojawił się alarm
●Migotanie: Błąd sygnału wej
ś ciowego
●Wył.: Normalne działanie
쐏Zdejmowany blok zacisków z 18 zaciskami śrubowymi
쐄Pokrywa zacisków
쐂Numer seryjny
Wyświetla numer seryjny (16 znaków) modułu.
쐆
40-biegunowe gniazdo(-a)
Gniazdo(-a) do podłączania zewnętrznych sygnałów wejściowych
i wyjściowych
16
Moduły z zaciskami śrubowymi
Moduły z 40-stykowym złączem
쐆
쐋
쐃쐇
쐂
쐄
쐏
Moduły z dwoma 40-biegunowymi
gniazdami przyłączeniowym
쐋
쐃쐇
쐂
PNIEBEZPIECZEŃSTWO
Przed wykonywaniem jakichkolwiek instalacji i przed łączeniem przewo-
dów, należy zawsze wyłączyć zasilanie PLC i inne zewnętrzne zasilania.
EUWAGA
●Sprzęt należy obsługiwać tylko pod warunkami opisanymi w Hard-
ware Manual do MELSEC iQ-R. Nie wystawiać sprzętu na działanie
pyłów, mgły olejowej, żrących lub palnych gazów, silnych wibracji lub
uderzeń, wysokich temperatur, wilgoci i nie dopuszczać do skraplania
pary wodnej.
●Przy instalowaniu sprzętu należy zwrócić uwagę, żeby do modułu nie
dostały się wióry, metalowe ścinki lub fragmenty przewodów, które
po wpadnięciu mogłyby spowodować zwarcie obwodów. W celu
uszczelnienia nacięć wentylacyjnych na czas instalowania, należy
zastosować dostarczoną osłonę. Należy również pamiętać, żeby po
zainstalowaniu urządzenia zdjąć osłonę. W przeciwnym razie, w cza-
sie działania, sterownik może się przegrzać.
●
Kable podłączone do modułu należy tak zamocować, żeby listwy zacis-
kowe lub złącza nie były poddawane bezpośrednim naprężeniom.
Śruba Moment
Śruba monta
ż owa modułu (M3) 0,37 do 0,48 Nm
Śruby listwy zaciskowej (M3) 0,42 do 0,58 Nm
Śruby monta
ż owe listwy zaciskowej (M3,5) 0,66 do 0,89 Nm
27.8 131
110
98
106
4
4
98
106
110
131
27,8
EUWAGA
●Nie otwierać lub nie modyfikować modułu. Czyniąc tak, można spo-
wodować awarię, wadliwe działanie, uszkodzenie lub pożar.
●Zatrzask mocujący moduł, należy zawsze wkładać do otworu w płycie
bazowej, służącego do mocowania modułu. Wciskanie zaczepu do
otworu, spowoduje uszkodzenie złącza modułu oraz moduł.
●Nie należy bezpośrednio dotykać przewodzących lub elektronicznych
części produktu. Czynność ta można spowodować błędne działanie
elementu lub awarię.
햲 Po wyłączeniu napięcia zasilania,
zatrzask mocujący moduł należy
włożyć do otworu mocującego
moduł w płycie bazowej.
햳W celu załadowania modułu do
płyty bazowej, należy popychać
moduł w kierunku pokazanym
strzałką.
햴
Jeśli spodziewane są duże drgania, moduł należy umocować do płyty bazowej
za pomocą dodatkowej śruby (M3 x 12). Śruba ta nie jest dostarczana wraz
z modułem.

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
MELSEC iQ-R sorozat
Programozható vezérlők
Telepítési útmutató
analóg-digitális
konverter modulokhoz
Rend. sz.: 301712 HUN, A verzió, 20082015
Biztonsági óvintézkedések
Kizárólag szakképzett villamos szakemberek számára
Jelen telepítési útmutató az elektromos és automatizálási technika biztonsági
előírásait ismerő, megfelelő képzettséggel rendelkező villamos szakemberek
számára íródott. A készülék rendszerbe illesztését, telepítését, üzembe helye-
zését, karbantartását és ellenőrzését csakis megfelelő képzettséggel rendel-
kező villamossági szakember végezheti. Termékeink jelen telepítési
útmutatóban vagy más kézikönyvekben nem szereplő hardveres illetve szoft-
veres módosítását kizárólag erre jogosult szakembereink végezhetik.
Rendeltetésszerű használat
A MELSEC iQ-R sorozat programozható logikai vezérlő (PLC) egységei csak
a jelen telepítési útmutatóban vagy az alább felsorolt kézikönyvekben sze-
replő alkalmazási területeken használhatók. Ügyeljen a kézikönyvekben meg-
adott általános üzemeltetési feltételek betartására. Az ismertetett termékek
tervezése, gyártása, ellenőrzése és dokumentálása a vonatkozó biztonsági
szabványok szigorú betartása mellett történt. A készülék hardveres vagy szoft-
veres részének engedély nélküli módosítása, illetve a telepítési útmutatóban
leírtak be nem tartása súlyos személyi sérülést, illetve anyagi károkat okozhat.
A MELSEC iQ-R sorozat PLC egységeihez kizárólag a Mitsubishi Electric által
javasolt és jóváhagyott kiegészítők és bővítmények használhatók. Minden más
használat és alkalmazás nem rendeltetésszerűnek minősül.
Biztonsági előírások
A készülékek rendszerbe illesztését, telepítését, üzembe helyezését, karban-
tartását és ellenőrzését az adott alkalmazásra érvényes biztonsági és baleset-
megelőzési előírások betartásával kell elvégezni.
A telepítési útmutató a készülék szakszerű és biztonságos használata szem-
pontjából fontos figyelmeztetéseket tartalmaz. Ezek jelentése a következő:
További információk
A következő kézikönyvekben további információk találhatók a készülékkel
kapcsolatban:
●MELSEC iQ-R sorozat hardver-kézikönyv
●MELSEC iQ-R sorozat programozási kézikönyv
A kézikönyvek ingyenesen letölthetők internetes honlapunkról
(https://hu3a.MitsubishiElectric.com/fa/hu/).
Amennyiben kérdése volna a MELSEC iQ-R vezérlések telepítésével, progra-
mozásával és üzemeltetésével kapcsolatban, kérjük, forduljon az önhöz legkö-
zelebbi kereskedelmi kirendeltségünkhöz vagy viszonteladónkhoz.
Áttekintés
Kezelőelemek
Méretek
A méretek mindegyik modulnál megegyeznek.
Telepítés és huzalozás
Húzza meg a modul csavarjait a következő táblázatban megadott meghúzási
nyomatékokkal. A laza csavarok rövidzárlatot, mechanikus meghibásodást
vagy működési hibát idézhetnek elő.
A modulok telepítése az alapegységen
Huzalozás
Huzalozáskor tartsa be a következő óvintézkedéseket:
●Az induktív és kapacitív zavarjelek megjelenésének elkerülése érdekében
használjon külön kábelt az AC feszültségek és az analóg bemeneti modul
bemenő jelei számára.
●Ne vezesse a jelvezetékeket hálózati és nagyfeszültségű kábelek, valamint
tápkábelek közelében. Az ilyen vezetékektől tartson legalább 100 mm távol-
ságot, ellenkező esetben működési hibák és üzemzavarok léphetnek fel.
●A jelvezetékek árnyékolását a vezeték egyik végén földelni kell.
PVESZÉLY:
A felhasználót fenyegető veszélyre figyelmeztet.
Be nem tartása veszélyt jelenthet a felhasználó életére
és egészségére.
EFIGYELMEZTETÉS:
A készüléket fenyegető veszélyre figyelmeztet.
Be nem tartása a készülék vagy más anyagi javak súlyos
károsodását okozhatja.
Modul Analóg beme-
netek száma
Analóg bemeneti tartományok
Feszültség Áram
R60AD4 4 –10 – +10 V DC 0–20 mA DC
R60ADV8 8 –10 – +10 V DC —
R60ADI8 8 — 0–20 mA DC
R60AD8-G 8 –10 – +10 V DC 0–20 mA DC
R60AD16-G 16 –10 – +10 V DC 0–20 mA DC
Nr. Leírás
쐃
LED
kijelző
RUN
A modul üzemállapotának kijelzése
BE: Normál üzem
VILLOG: Az eltolás vagy az erősítés beállítása
KI: – Nincs 5 V-os tápellátás
– A Watchdog időzítő meghibásodása
– A modul cseréje engedélyezve
online modulcserénél
쐇ERR.
Hibakijelző
●BE: Hiba jelentkezett.
●KI: Normál üzem
쐋ALM
Riasztások kijelzése
●BE: Hiba keletkezet
●VILLOG: Bemenő jel hiba
●KI: Normál üzem
쐏Levehető kapocsléc 18 csavaros kapoccsal
쐄Kapocsburkolat
쐂Sorozatszám
A modul (16 karakteres) sorozatszámát jelzi.
쐆40 pólusú csatlakozóaljzat(ok)
Csatlakozóaljzat(ok) külső kimenő jelek csatlakoztatásához.
16
Kapocsléccel ellátott modulok
Modulok egyetlen 40 pólusú
csatlakozóaljzattal
쐆
쐋
쐃쐇
쐂
쐄
쐏
Modulok két 40 pólusú
csatlakozóaljzattal
쐋
쐃쐇
쐂
PVESZÉLY
A telepítési és huzalozási munkálatok megkezdése előtt mindig kapcsolja
ki a készülékek tápellátását, és kapcsoljon ki minden külső tápforrást.
EVIGYÁZAT
●A berendezést kizárólag a MELSEC iQ-R hardver kézikönyvben leírt
feltételek között üzemeltesse. Ne tegye ki a készüléket pornak, olaj-
ködnek, korrozív vagy gyúlékony gázoknak, erős rezgésnek illetve
ütéseknek, magas hőmérsékletnek, páralecsapódásnak vagy nedves-
ségnek.
●Telepítése közben ügyeljen arra, hogy a fúrási forgács, vagy vezeték-
darabok szellőzőnyílásokon keresztül a készülékbe hullva ne okozza-
nak zárlatot. Telepítés közben használja a mellékelt fedelet
a szellőzőnyílások letakarására. Az egység telepítése után távolítsa el
a fedelet, ellenkező esetben a vezérlés üzem közben túlmelegedhet.
●Úgy csatlakoztassa a kábeleket a modulokhoz, hogy a kapocsléceket
ill a csatlakozókat ne tegye ki túlzott mechanikai igénybevételnek.
Csavar Nyomaték
Rögzítőcsavar (M3) 0,37–0,48 Nm
A csatlakozókapcsok csavarjai (M3) 0,42–0,58 Nm
A kapocsléc rögzítőcsavarjai (M3.5) 0,66–0,89 Nm
27.8 131
110
98
106
4
4
98
106
110
13127,8
EVIGYÁZAT
●Ne nyissa fel a modul tokozását, és ne alakítsa át a modult, mert ez meg-
hibásodást, üzemzavart, személyi sérüléseket és/vagy tüzet okozhat.
●Óvatosan vezesse a modul a vezetőfüleit az alapegységbe. Ellenkező
esetben a modul csatlakozójának tűi elhajolhatnak.
●
Soha ne érintse meg a modul áramot vezető részét vagy elektronikus alkat-
részeit. Ez a modul hibás működését vagy tönkremenetelét okozhatja.
햲A tápegység kikapcsolása után
helyezze a modul alsó fülét az
alapegység vezetőnyílásába.
햳Ezután nyomja a modult határo-
zottan az alapegységre, míg az
teljesen a helyére nem kerül.
햴
Ha a telepítés helyén rezgések jelentkezhetnek, rögzítse a modult rögzítőcsa-
varokkal (M3 x 12). A csavarok nem részei a modul szállítási terjedelmének.

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
MELSEC iQ-R řada
Programovatelné logické automaty
Návod k instalaci analogových
vstupních modulů
Č. výr.: 301712 CZ, Verze A, 20082015
Bezpečnostní informace
Pouze pro kvalifikované osoby
Tento návod je určen pouze pro řádně školené a způsobilé elektrotechniky,
kteří jsou plně obeznámeni s bezpečnostními standardy pro technologii auto-
matizace. Všechny práce s hardwarem zde popsané, včetně návrhu systému,
instalace, nastavení, servisu a zkoušení smějí provádět pouze školení elektro-
technici s příslušnou kvalifikací, kteří jsou plně obeznámeni s příslušnými bez-
pečnostními standardy pro technologii automatizace.
Správné používání zařízení
Programovatelné automaty (PLC) řady MELSEC iQ-R jsou určeny pouze pro
konkrétní aplikace výslovně popsané v tomto návodu nebo v návodech uve-
dených níže. Věnujte prosím pozornost dodržování všech instalačních
a provozních parametrů specifikovaných v tomto návodu. Všechny produkty
jsou navrženy, vyráběny, zkoušeny a dokumentovány v souladu s bezpečnost-
ními předpisy. Jakékoli pozměňování hardwaru nebo softwaru nebo nedodr-
žování bezpečnostních varování uvedených v tomto návodu nebo vytištěných
na produktu může vést ke zranění nebo poškození zařízení nebo jiného majet-
ku. Smějí se používat pouze příslušenství a periférie specificky schválené spo-
lečností MITSUBISHI ELECTRIC. Jakékoli jiné aplikace produktu budou považo-
vány za nesprávné.
Příslušné bezpečnostní předpisy
Během návrhu systému, instalace, nastavení, údržby, servisu a zkoušení těchto
produktů musí být dodrženy všechny bezpečnostní předpisy a předpisy týka-
jící se prevence nehod pro danou aplikaci.
V tomto návodu jsou varování, která jsou důležitá pro správné a bezpečné po-
užití produktů, označena takto:
Další informace
Následující návody obsahují další informace pro tyto moduly:
●Popis hardwaru systému MELSEC iQ-R
●Návod k programování pro řadu systému MELSEC iQ-R
Tyto návody jsou k dispozici bezplatně prostřednictvím internetu
(https://cz3a.MitsubishiElectric.com/fa/cs/).
Pokud máte jakékoli dotazy týkající se instalace a provozu některého z výrobků
popisovaných v tomto návodu, spojte se s místním prodejcem nebo s distribu-
torem.
Přehled modulů
Obslužné prvky
Rozměry
Rozměry všech modulů jsou stejné.
Instalace a kabelové propojení
Dotáhněte šrouby připojovacích svorek utahovacími momenty uvedenými
v následující tabulce. Volné šrouby mohou způsobit zkraty, mechanickou závadu,
nebo selhání.
Instalace modulů na sběrnicový nosič zásuvných modulů
Kabelové propojení
Při připojování kabelů dodržujte následující preventivní opatření:
●K minimalizaci vlivu induktivně a kapacitně navázaných rušivých impulzů
používejte pro vedení střídavých napětí a vstupních signálů pro analogové
vstupní moduly vždy oddělené kabely.
●Signální vodiče nepokládejte v blízkosti síťových nebo vysokonapěťových
vedení a kabelů připojených k zátěži. Minimální odstup od těchto vodičů
činí 100 mm. Nedodržení tohoto upozornění by mohlo být příčinou poruch
a vést tak chybné funkci zařízení.
●Stínění signálových vedení musí být uzemněno vždy na jednom konci.
PNEBEZPEČÍ:
Varování týkající se zdraví a zranění osob.
Nedodržení zde popsaných bezpečnostních zásad může vést
k vážnému ohrožení zdraví nebo zranění.
EUPOZORNĚNÍ:
Varování týkající se poškození zařízení a majetku.
Nedodržení těchto bezpečnostních upozornění může vést
k vážnému poškození zařízení nebo jiného majetku.
Modul Počet analogo-
vých vstupů
Analogové vstupní rozsahy
Napětí Proud
R60AD4 4 –10 až +10 V DC 0 až 20 mA DC
R60ADV8 8 –10 až +10 V DC —
R60ADI8 8 — 0 až 20 mA DC
R60AD8-G 8 –10 až +10 V DC 0 až 20 mA DC
R60AD16-G 16 –10 až +10 V DC 0 až 20 mA DC
Č. Popis
쐃
Kont-
rolky
LED
RUN
Indikace provozního stavu modulu
●ZAP: Normální provoz
●
Bliká: Nastavení odchylky (offset) nebo zesílení
●VYP: – Napájecí napětí 5 V chybí
– Chyba hlídání času Watch-Dog
– Výměna modulu v režimu
umožňujícím výměnu za provozu
쐇ERR.
Poruchová kontrolka
●ZAP: Došlo k chybě.
●VYP: Normální provoz
쐋ALM
Poplachová kontrolka
●ZAP: Došlo k chybě
●Bliká: Chyba vstupního signálu
●VYP: Normální provoz
쐏Odnímatelný svorkovnicový blok s 18 šroubovými svorkami
쐄Krytka svorky
쐂Sériové číslo výrobku
Uvádí sériové číslo (16 znaků) modulu.
쐆40pólová zásuvka(y)
Zásuvka(y) k připojení externích vstupních a výstupních signálů.
16
Modul se šroubovými svorkami
Moduly s 40pólovým
konektorovým připojením
쐆
쐋
쐃쐇
쐂
쐄
쐏
Moduly se dvěma 40pólovými
připojovacími zásuvkami
쐋
쐃쐇
쐂
PNEBEZPEČÍ
Před instalací a připojováním kabelů vypněte napájecí napětí pro PLC
a ostatní externí napětí.
EUPOZORNĚNÍ
●Přístroje provozujte jen za podmínek, které jsou uvedeny v hardwaro-
vém návodu k sérii MELSEC iQ-R. Přístroje nesmí být vystaveny pra-
chu, olejové mlze, agresivním nebo hořlavým plynům, silným
vibracím nebo nárazům, vysokým teplotám a účinkům kondenzace
nebo vlhkosti.
●Při montáži dávejte pozor na to, aby se do modulu nedostaly přes vět-
rací štěrbiny třísky z vrtání nebo zbytky drátů, které by mohly později
způsobit zkrat. K uzavření větracích štěrbin použijte dodávaný kryt.
Po ukončení všech instalačních prací kryt opět sejměte, aby při pro-
vozu nedošlo k přehřátí automatu.
●Vodiče musí být připojené k modulům takovým způsobem, aby svor-
kovnice nebo konektory nebyly vystaveny přílišnému mechanickému
namáhání.
Šrouby Utahovací
momenty
Upevňovací šroubek (M3) 0,37 až 0,48 Nm
Šroubky připojovacích svorek (M3) 0,42 až 0,58 Nm
Upevňovací šroubky svorkovnicového bloku (M3,5) 0,66 až 0,89 Nm
27.8 131
110
98
106
4
4
98
106
110
13127,8
EUPOZORNĚNÍ
●Neotevírejte kryt modulu. Neprovádějte změny na modulu. Při těchto
činnostech by mohly vzniknout poruchy a/nebo požár a zároveň dojít
k poranění.
●Pokud není modul správně nasazen do vodicího vybrání na nosiči
zásuvných modulů, pak může dojít k ohnutí kolíků na konektoru
modulu.
●Nedotýkejte se žádných vodivých dílů nebo elektronických kompo-
nent modulu. Mohlo by to vést k poruchám nebo poškození modulu.
햲 Po vypnutí síťového napětí nasaďte
modul spodní západkou do otvoru
na základní sběrnici.
햳Pak modul přitlačte k základní
sběrnici tak, aby přilehl celou
plochou.
햴
Pokud pracujete v prostředí s výskytem vibrací, zajistěte modul dodatečně
jedním šroubkem (M3x12). Tento šroubek není obsahem dodávky modulu.

Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: [phone] /// Fax: [phone] ///
https://eu3a.mitsubishielectric.com
MELSEC iQ-R Serisi
Programlanabilir Lojik Kontrolörler
Analog Dijital Dönüştürücü Modülleri
Kurulum Kılavuzu
Ürün Kodu.: 301712 TR, Sürüm A, 20082015
Güvenlik Önlemleri
Yalnızca uzman personelin kullanımı içindir
Bu kılavuzdaki talimatlar, sadece otomasyon tekniğinin güvenlik standartları
hakkında bilgi sahibi personel için hazırlanmıştır. Cihazların sistem
konfigürasyonu ve düzenlenmesi, kurulumu, bakımı ve kontrolüne yönelik
çalışmalar, sadece bu konuda uzman personel tarafından yapılmalıdır.
Ürünlerimize yapılacak ve bu el kitabında tarif edilmeyen donanım ve/veya
yazılım müdahaleleri yalnızca yetkili Mitsubishi Electric personeli tarafından
gerçekleştirilmelidir.
Amaca uygun kullanım
MELSEC iQ-R serisi programlanabilir lojik kontrolörler (PLC) sadece bu
kurulum kılavuzunda ve/veya aşağıda referans verilen kılavuzlarda
belirtilen kullanım alanları için öngörülmektedir. El kitabında belirtilen tüm
çalışma parametrelerine ve ayar değerlerine uymaya dikkat ediniz. Ürünler,
güvenlik standartları dikkate alınarak geliştirilmiş, üretilmiş, kontrol edilmiş ve
belgelenmiştir. Donanım ve yazılıma yapılacak yetkisiz müdahaleler ya da
bu el kitabında belirtilen veya ürüne yerleştirilmiş uyarılara uyulmaması
personelin ağır yaralanmasına ve/veya maddi hasarlara neden olabilir.
MELSEC iQ-R ailesi programlanabilir lojik kontrolörler ile ilintili olarak sadece
Mitsubishi Electric tarafından önerilen ve onaylanan ek cihazlar ve genişletme
cihazları kullanılabilir. Bunun dışındaki her türlü kullanım, amacına uygun
olmayan kullanım olarak kabul edilir.
Güvenlik direktifleri
Bu ürünlerle ilgili sistem konfigürasyonunuzda, düzenlemenizde ve bu ürünlerin
montaj, kurulum, bakım, onarım ve test işlemleri sırasında uygulamanıza özgü
tüm güvenlik ve kaza önleme direktiflerine uymanız gereklidir.
Bu kılavuz ürünleri düzgün ve güvenli bir şekilde kullanmanıza yardımcı olmak
için uyarılar içermektedir. Bu uyarılar aşağıdaki şekilde tanımlanmıştır::
Ek bilgiler
Bu ürünlerle ilgili daha fazla bilgiyi aşağıdaki el kitaplarında bulabilirsiniz
●MELSEC iQ-R Serisi Donanım Kılavuzu
●MELSEC iQ-R Serisi Programlama Kılavuzu
Bu el kitaplarını internet sitemizden ücretsiz olarak indirebilirsiniz:
(https://tr3a.MitsubishiElectric.com/fa/tr/).
MELSEC iQ-R serisi PLC'lerin kurulumu, programlanması ve işletilmesi ile ilgili
sorularınız varsa lütfen yetkili satış bürosu veya yetkili bayiniz ile iletişime
geçiniz.
Genel Bakış
Parçaların Adları ve Fonksiyonlar
Boyutlar
Tüm analog giriş modüllerinin boyutları birbirinin aynıdır
Kurulum ve Kablolama
Uygulanan tork aşağıdaki aralıklar içinde kalacak şekilde modül vidalarını sıkın.
Gevşek vidalar kısa devrelere, mekanik arızalara veya hatalı çalışmaya neden
olabilir.
Modülün taşıyıcı üniteye montajı
Kablolama
Harici kablolama için lütfen aşağıdaki uyarılara dikkat ediniz:
●AC yan dalgalanma ve indüksiyon etkilerini önlemek için AC kontrol ünitesi
ile analog giriş modüllerinin harici giriş sinyalleri için ayrı kablolar kullanın.
● Sinyal kablolarını şebeke elektriği, yüksek gerilim hatları ve yük hatlarının
uzağından geçirin. Aksi durumda gürültü veya aşırı gerilim indüksiyon etkileri
oluşabilir. Kablolamada yukarıdan en az 100 mm güvenlik mesafesi bırakın.
●Sinyal kablolarının ekranları bir uçta topraklanmalıdır.
PTEHLİKE:
Kullanıcı yaralanma tehlikesi.
Bu güvenlik uyarısına ilişkin önlemin alınmaması kullanıcının
sağlığının tehlikeye düşmesine ve kullanıcının yaralanmasına
neden olabilir.
EUYARI:
Cihaz hasar tehlikesi.
Bu güvenlik uyarısına uyulmaması cihazın zarar görmesine
veya başka hasarlara neden olabilir.
Modülü Analog giriş
sayısı
Analog giriş aralıkları
Gerilimi Akım
R60AD4 4 –10–+10 V DC 0–20 mA DC
R60ADV8 8 –10– +10 V DC —
R60ADI8 8 — 0–20 mA DC
R60AD8-G 8 –10– +10 V DC 0–20 mA DC
R60AD16-G 16 –10–+10 V DC 0–20 mA DC
No. Açıklama
쐃
Durum
LED'leri
RUN
Modülün çalışma durumunu gösterir.
●AÇIK: Normal çalışma
●YANIP
SÖNÜYOR: Offset/gain setting mode
●KAPALI: – 5 V güç kaynağı kapalı
– Güvenlik zamanlayıcısı hatası
– Çevrimiçi modül değişimi
sırasında modül değişimi
etkin durumu
쐇ERR. Modülün hata durumunu gösterir. ●AÇIK: Bir hata oluşmuştur
●KAPALI: Normal çalışma
쐋ALM
Alarm durumunu gösterir
●AÇIK: Bir alarm oluşmuştur.
●YANIP
SÖNÜYOR: Giriş sinyali hatası
●KAPALI: Normal çalışma
쐏18 vidalı terminale sahip terminal bloğu
쐄Terminal kapağı
쐂Ürün bilgisi işareti
Modüle ilişkin ürün bilgisini (16 basamak) gösterir.
쐆40 pin konnektör(ler)
Giriş sinyali kablosunu harici cihazlara bağlamak için konnektör(ler).
16
Vidalı terminallere sahip modüller
40 pin konnektörlere sahip modüller
쐆
쐋
쐃쐇
쐂
쐄
쐏
Iki 40 pinli konnektörlere Sahip Modüller
쐋
쐃쐇
쐂
PTEHLİKE
Herhangi bir kurulum veya kablolama çalışması gerçekleştirmeden önce
PLC'yi besleyen güç kaynağını ve diğer harici güç kaynaklarını kapatın.
EUYARI
●Herhangi bir kurulum veya kablolama çalışması gerçekleştirmeden
önce PLC'yi besleyen güç kaynağını ve diğer harici güç kaynaklarını
kapatın.
●Cihazın kurulumunda modülün üzerine kısa devreye neden olabilecek
talaş, çapak veya tel parçalarının düşmemesi için gerekli önlemleri
alın. Kurulum sırasında havalandırma deliklerini kapatmak için
sağlanan kapatma malzemesini kullanın. Ünitenin kurulumundan
sonra kapatma malzemesini çıkarmayı unutmayın, aksi takdirde PLC
çalışma sırasında aşırı ısınabilir.
●
Modüle bağlı kabloları, terminaller ve konnektörler doğrudan mekanik
tansiyona uğramayacak şekilde sabitleyin.
Vida Torku
Modül montaj vidası (M3) 0,37–0,48 Nm
Terminal bloğu vidaları (M3) 0,42–0,58 Nm
terminal bloğu montaj vidaları (M3.5) 0,66–0,89 Nm
27.8 131
110
98
106
4
4
98
106
110
13127,8
EUYARI
● Modülü açmayın ya da üzerinde modifikasyon yapmayın. Aksi takdirde
bu durum, hata, arıza, yaralanma veya yangına neden olabilir.
● Modül sabitleme mandalını her zaman, taşıyıcı ünitenin modül sabitleme
deliğine yerleştirin. Delikteki kancanın zorlanması modül konnektörüne
ve modüle zarar verir
.
●
Ürünün iletken veya elektronik kısımlarına doğrudan dokunmayın. Aksi
takdirde bu durum, ünitenin hatalı çalışmasına ya da arızalanmasına
neden olabilir.
Güç kaynağını kapattıktan sonra,
modül sabitleme mandalını
taşıyıcı ünitenin modül sabitleme
deliğine yerleştirin.
햲Modülü taşıyıcı üniteye takmak
için ok yönünde itin.
햳
Büyük bir titreşim bekleniyorsa modülü taşıyıcı üniteye ek bir vida (M3 x 12) ile
sabitleyin. Vida, modül ile birlikte sağlanmaz.

R60AD8-G R60AD16-G
R60AD4
R60ADI8
R60AD8-G, R60AD16-G
R60AD4
R60ADV8
R60AD8-G, R60AD16-G
PPrzyporządkowanie styków w złączu
HA csatlakozótűk kiosztása
Zapojení konektoru
yKonnektör pin ataması
Styk/
Tű/
Kolík/
Pin
Sygnał/
Jel/
Signál/
Sinyal
Styk/
Tű/
Kolík/
Pin
Sygnał/
Jel/
Signál/
Sinyal
Opis/ Leírás/
Popis/Açıklama
A1 V+ B1 V–/I–
A2 I+ B2 —
A3 — B3 V+
A4 V–/I– B4 I+
A5—B5——
A6 V+ B6 V–/I–
A7 I+ B7 —
A8 — B8 V+
A9 V–/I– B9 I+
A10 — B10 — —
A11 V+ B11 V–/I–
A12 I+ B12 —
A13 — B13 V+
A14 V–/I– B14 I+
A15 — B15 — —
A16 V+ B16 V–/I–
A17 I+ B17 —
A18 — B18 V+
A19 V–/I– B19 I+
A20 — B20 — —
CZ
PKanał wejściowy 1
HBemeneti csatorna 1
Vstupní kanál 1
yGiriş kanalı 1
CZ
PKanał wejściowy 2
HBemeneti csatorna 2
Vstupní kanál 2
CZ
PKanał wejściowy 2
HBemeneti csatorna 2
Vstupní kanál 2
yGiriş kanalı 2
CZ
PKanał wejściowy 3
HBemeneti csatorna 3
Vstupní kanál 3
yGiriş kanalı 3
CZ
PKanał wejściowy 4
HBemeneti csatorna 4
Vstupní kanál 4
yGiriş kanalı 4
CZ
PKanał wejściowy 5
HBemeneti csatorna 5
Vstupní kanál 5
yGiriş kanalı 5
CZ
PKanał wejściowy 6
HBemeneti csatorna 6
Vstupní kanál 6
yGiriş kanalı 6
CZ
PKanał wejściowy 7
HBemeneti csatorna 7
Vstupní kanál 7
yGiriş kanalı 7
CZ
PKanał wejściowy 8
HBemeneti csatorna 8
Vstupní kanál 8
yGiriş kanalı 8
CZ
PPrzyporządkowanie styków w złączu
HA csatlakozótűk kiosztása
Zapojení konektoru
yKonnektör pin ataması
Złącze 2
Csatlakozódugasz 2
Konektor 2/
Konnektörü 2
Złącze 1
Csatlakozódugasz 1
Konektor 1/
Konnektörü 1
Styk/
Tű/
Kolík/
Pin
Sygnał/
Jel/
Signál/
Sinyal
Styk/
Tű/
Kolík/
Pin
Sygnał/
Jel/
Signál/
Sinyal
Styk/
Tű/
Kolík/
Pin
Sygnał/
Jel/
Signál/
Sinyal
Styk/
Tű/
Kolík/
Pin
Sygnał/
Jel/
Signál/
Sinyal
2A1 V+ 2B1 V–/I– 1A1 V+ 1B1 V–/I–
2A2 I+ 2B2 — 1A2 I+ 1B2 —
2A3 — 2B3 V+ 1A3 — 1B3 V+
2A4 V–/I– 2B4 I+ 1A4 V–/I– 1B4 I+
2A5 — 2B5 — 1A5 — 1B5 —
2A6 V+ 2B6 V–/I– 1A6 V+ 1B6 V–/I–
2A7 I+ 2B7 — 1A7 I+ 1B7 —
2A8 — 2B8 V+ 1A8 — 1B8 V+
2A9 V–/I– 2B9 I+ 1A9 V–/I– 1B9 I+
2A10 — 2B10 — 1A10 — 1B10 —
2A11 V+ 2B11 V–/I– 1A11 V+ 1B11 V–/I–
2A12 I+ 2B12 — 1A12 I+ 1B12 —
2A13 — 2B13 V+ 1A13 — 1B13 V+
2A14 V–/I– 2B14 I+ 1A14 V–/I– 1B14 I+
2A15 — 2B15 — 1A15 — 1B15 —
2A16 V+ 2B16 V–/I– 1A16 V+ 1B16 V–/I–
2A17 I+ 2B17 — 1A17 I+ 1B17 —
2A18 — 2B18 V+ 1A18 — 1B18 V+
2A19 V–/I– 2B19 I+ 1A19 V–/I– 1B19 I+
2A20 — 2B20 — 1A20 — 1B20 —
CZ
PWejście prądowe
HÁrammérés
Měření proudu
yAkım girişi
CZ
I+
V
V+
–
SLD
FG
I
I+
–
FG
I+
V-/I-
V+
PWejście napięciowe
HFeszültségmérés
Měření napětí
yGerilim girişi
CZ
I+
V
V+
–
SLD
FG
V
V+
–
FG
I+
V-/I-
V+
