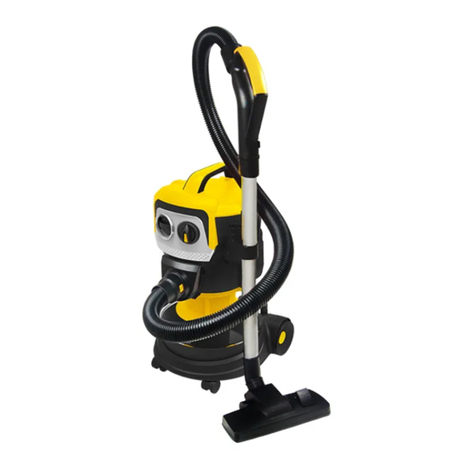

Modena VC Series User manual

05/17
www.modena.co.id
VC Series
BUKU PETUNJUK PENGGUNAAN
PENGHISAP DEBU
DAN KARTU GARANSI
VACUUM CLEANER MANUAL
AND
WARRANTY CARD

Dengan cara pemakaian yang benar, Anda akan mendapatkan manfaat yang maksimal selama
bertahun-tahun.
Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan
yang dimiliki penghisap debu / vacuum cleaner MODENA bisa Anda peroleh. Simpanlah buku
petunjuk pengoperasian ini dekat dengan penghisap debu / vacuum cleaner Anda, agar sewaktu-
waktu jika diperlukan mudah untuk mendapatkannya.
Sertakan buku petunjuk pengoperasian ini jika penghisap debu / vacuum cleaner ini dialihkan kepada
pihak lain, dengan demikian pemakai yang baru dapat segera memahami cara penggunaan
penghisap debu / vacuum cleaner ini.
Terima kasih atas kepercayaan Anda untuk memilih produk MODENA.
SELAMAT ATAS PILIHAN ANDA MENGGUNAKAN PENGHISAP DEBU MODENA

DAFTAR ISI HLM.
•Kata Pengantar 1
•Bagian 1 : Nama-nama bagian 3
•Bagian 2 : Instalasi 4
•Bagian 3 : Cara penggunaan 6
•Bagian 4 : Pemeliharaan 7
•Bagian 5 : Tindakan pencegahan 8
•Bagian 6 : Masalah & Solusinya 9
•Bagian 7 : Spesifikasi 9
NOMOR : 20/DJ-ILMEA/MG/V/2000
728/ILMEA/IX/2003

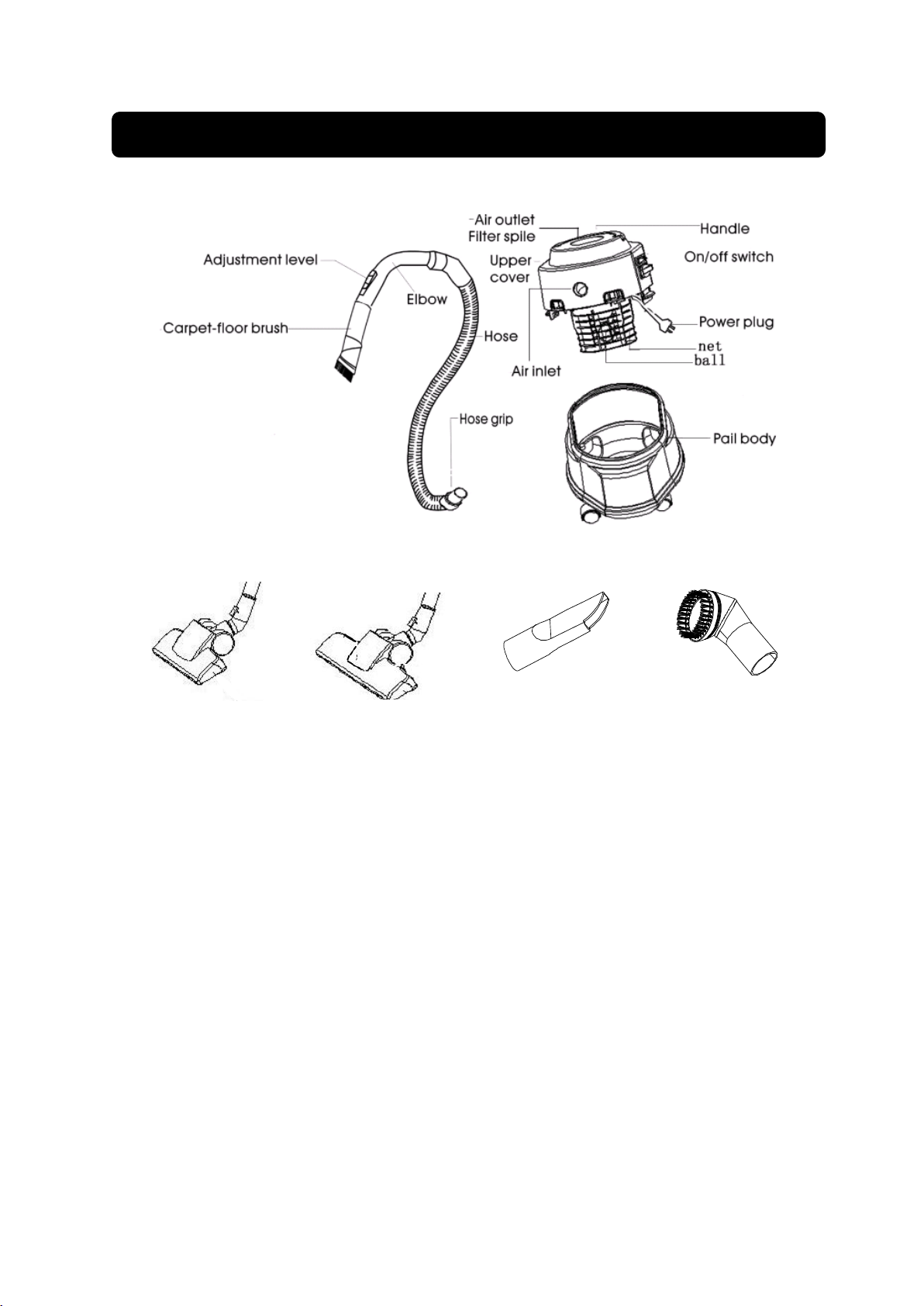

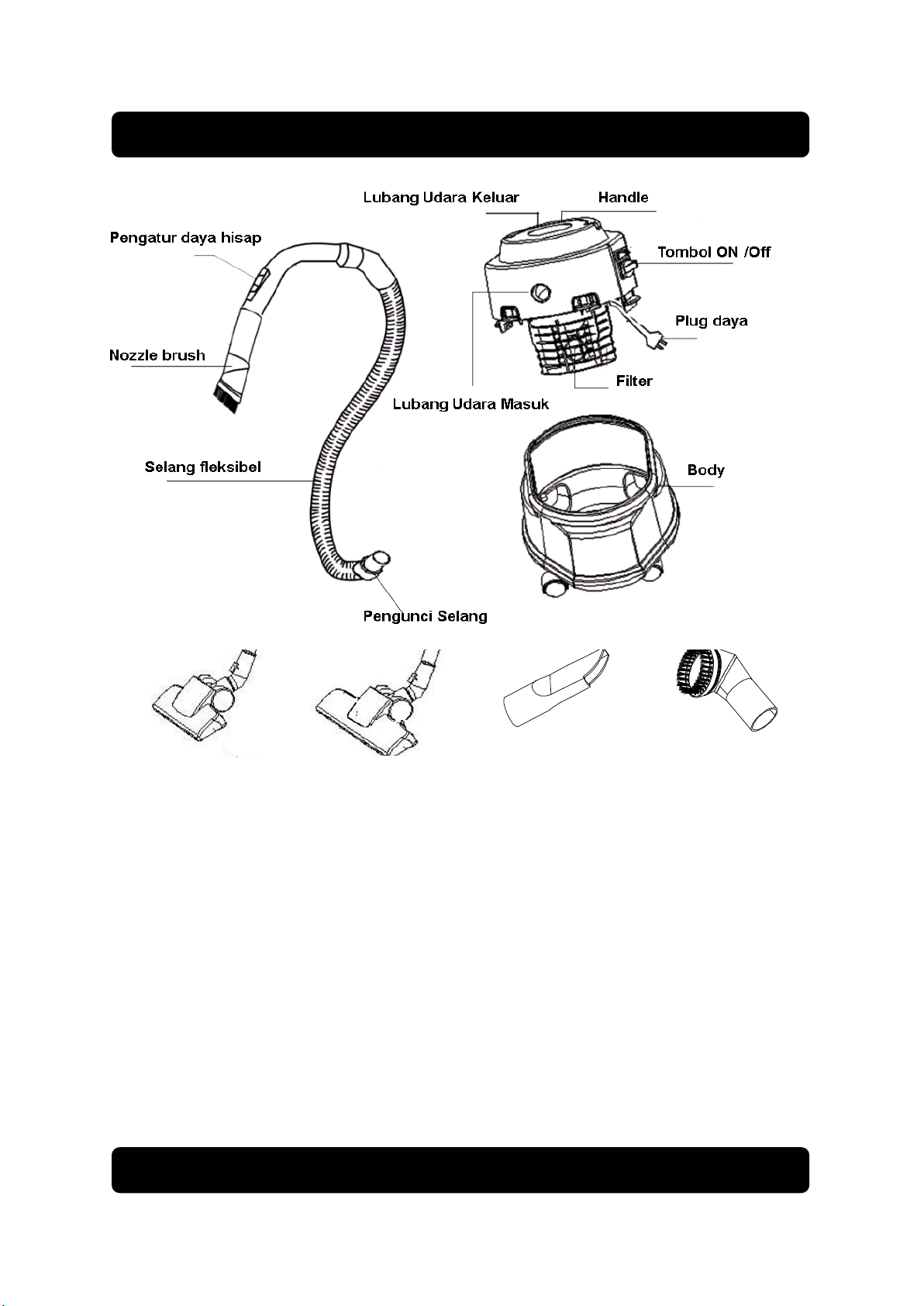

NOZZLE:
FLOOR/LANTAI
WATER/AIR
(Khusus Wet & Dry)
GAP/CELAH
DUST/DEBU
NOZZLE
:
Fungsi
FLOOR/LANTAI
:
Digunakan untuk lantai atau karpet.
WATER/AIR
:
Digunakan untuk air atau benda cair.
GAP/CELAH
:
Digunakan untuk radiator, celah, pojok/sudut dan celah antara bantalan sofa.
DUST/DEBU
:
Digunakan untuk furniture, blind, buku, kap lampu dan rak.
* Fitur dan kelengkapan tergantung pada tipe produk.
Bagian 2 : Instalasi
Bagian 1 : Nama-nama Bagian

Selalu lepaskan steker dari stop kontak sebelum memasang atau melepaskan aksesoris.
MENGHUBUNGKAN PENGHISAP DEBU / VACUUM CLEANER
1. Memasang Kantong Debu (Dust Bag)
Jika penghisap debu / vacuum cleaner akan digunakan untuk membersihkan debu, maka filter
debu harus dipasang terlebih dahulu dengan cara sebagai berikut :
a. Buka Filter kain dan bersihkan dari debu.
b. Lepaskan motor housing dengan menarik penjepit ke atas, lalu turunkan motor housing serta
letakkan pada tempat yang rata. Pasang filter debu ke Air Inlet Holder.
c. Setelah filter debu terpasang, pasang kembali motor housing pada body dan kencangkan
dengan menekan penjepit ke bawah.

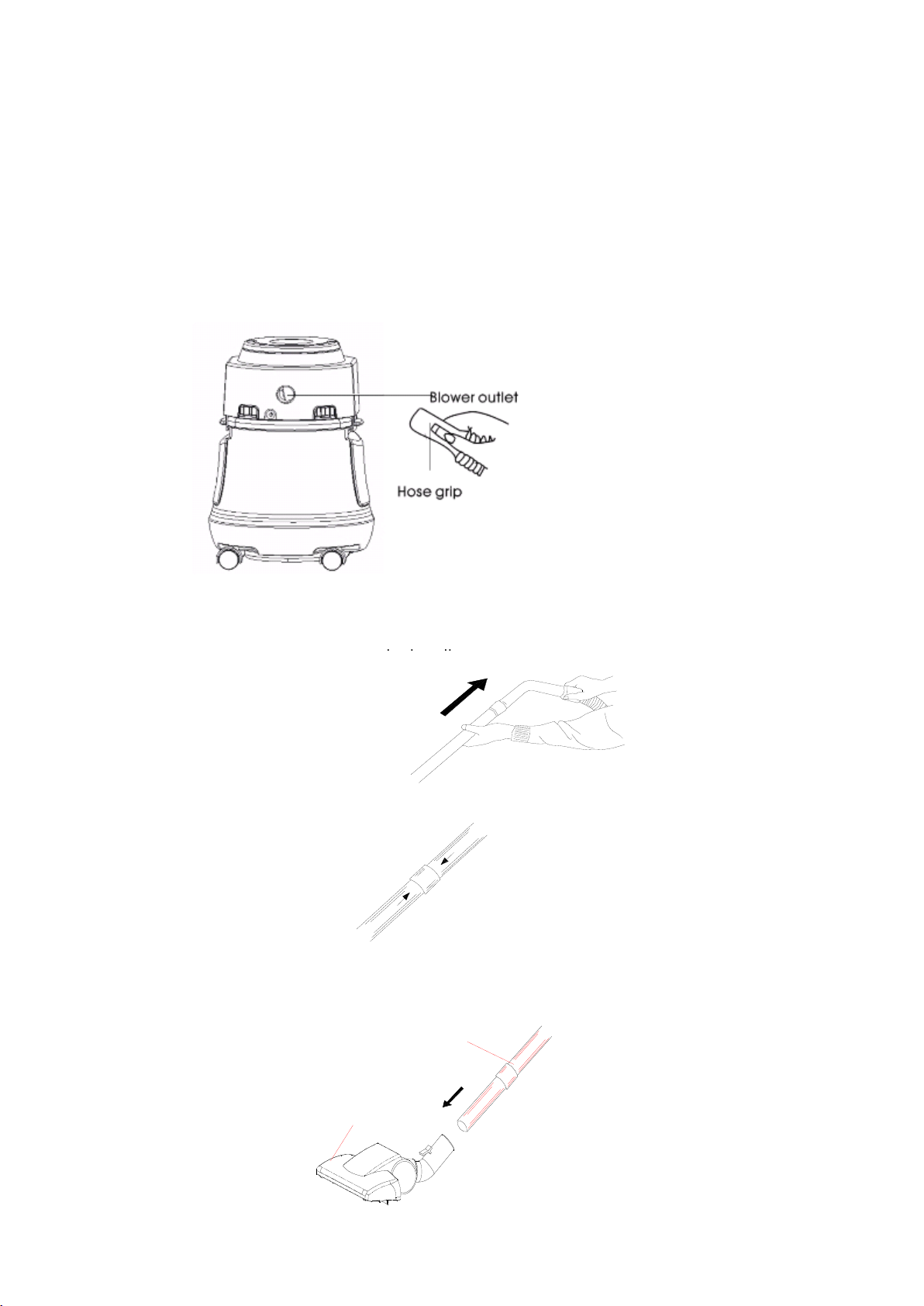

2. Memasang atau melepaskan Pipa Fleksibel
Memasang:
PERHATIAN :
-Jika penghisap debu / vacuum cleaner digunakan untuk membersihkan benda cair maka
kantong debu tidak perlu dipasang/digunakan.
-Ganti Nozzle dangan Nozzle Water/Air.

Hubungkan pipa fleksibel ke dalam lubang masuknya udara /Air Inlet. Lalu tekan sampai
terdengar bunyi “klik”.
Melepaskan:
Lepaskan steker dari stop kontak sebelum melepaskan pipa fleksibel dari lubang masuknya
udara. Tekan tombol Hose Grip pada pipa fleksibel kemudian tarik untuk dilepaskan.
3. Memasang dan menyambung pipa tambahan dan aksesoris
a. Memasang pipa tambahan ke pegangan tangan.
b. Menyambung pipa tambahan.
c. Memasang sikat lantai ke pipa tambahan.
d. Menggunakan Sikat Lantai
Digunakan untuk membersihkan pada karpet atau lantai kayu.
F lo o r B ru sh
E xte n sio n T u be

Membersihkan pada karpet
Membersihkan pada lantai kayu
1. Sebelum penggunaan, tarik/urai keluar kabel listrik seperlunya dan hubungkan steker ke stop
kontak.
2. Tekan tombol ON/OFF untuk menyalakan penghisap debu / vacuum cleaner.
3. Atur daya hisap sesuai kebutuhan dengan cara menggeser tombol pengatur
daya hisap. Kemudian arah nozzle ke bagian yang akan dibersihkan.

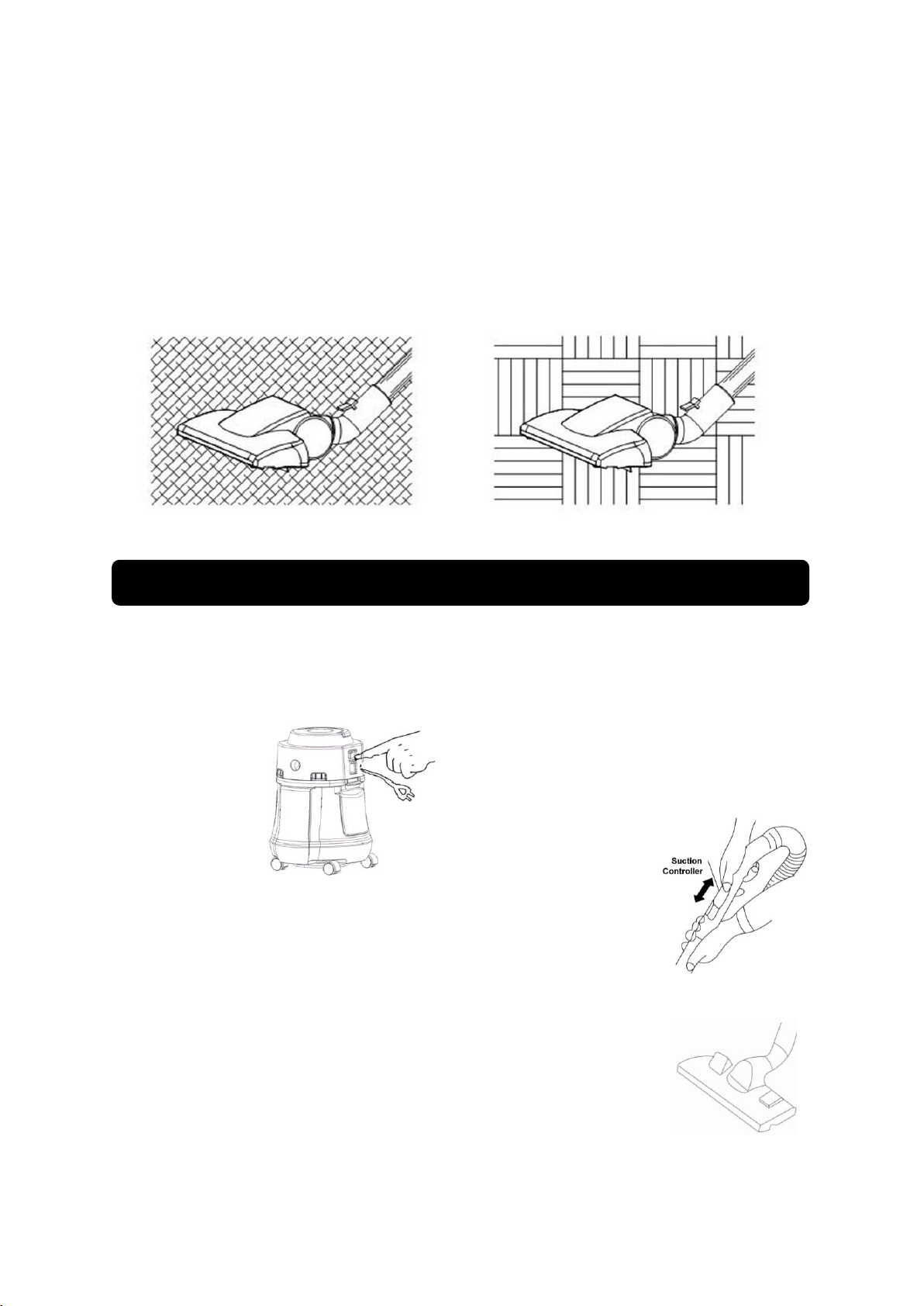

4. Penggunaan sikat (Nozzle)
- Floor/Lantai /Karpet
Tekan tombol “sikat karpet” untuk membersihkan karpet
Tekan tombol “sikat lantai” untuk membersihkan lantai atau permukaan
yang keras.
- Dust/Debu
Digunakan untuk membersihkan furniture, blind, buku, kap lampu dan
rak. Kepala sikat bisa berputar sehingga memudahkan dalam pengoperasian.
- Gap/Celah
Digunakan untuk membersihkan celah, pojok/sudut, radiator, dan celah antara bantalan sofa.
- Water/Air digunakan untuk air atau benda cair.
5. Untuk penggunaan menyerap air atau cairan , pastikan filter motor/cylinder terlindungi dan
lepaskan kantong debu. Indikator bola tidak akan bekerja ketika cairan penuh didalam unit.
Buanglah cairan ketika cairan sudah penuh dan matikan power sebelumnya. Jika unit terjatuh
haruslah diperiksa terlebih dahulu sebelum digunakan untuk memastikan tidak ada air masuk ke
dalam unit.
6. Jika selesai digunakan matikan penghisap debu / vacuum cleaner dengan menekan
tombol ON/OFF, kemudian gulung kembali kabel listrik.
Bagian 3 : Cara Penggunaan
Bagian 4 : Pemeliharaan

Selalu lepaskan steker dari stop kontak sebelum melakukan perawatan pada penghisap debu /
vacuum cleaner.

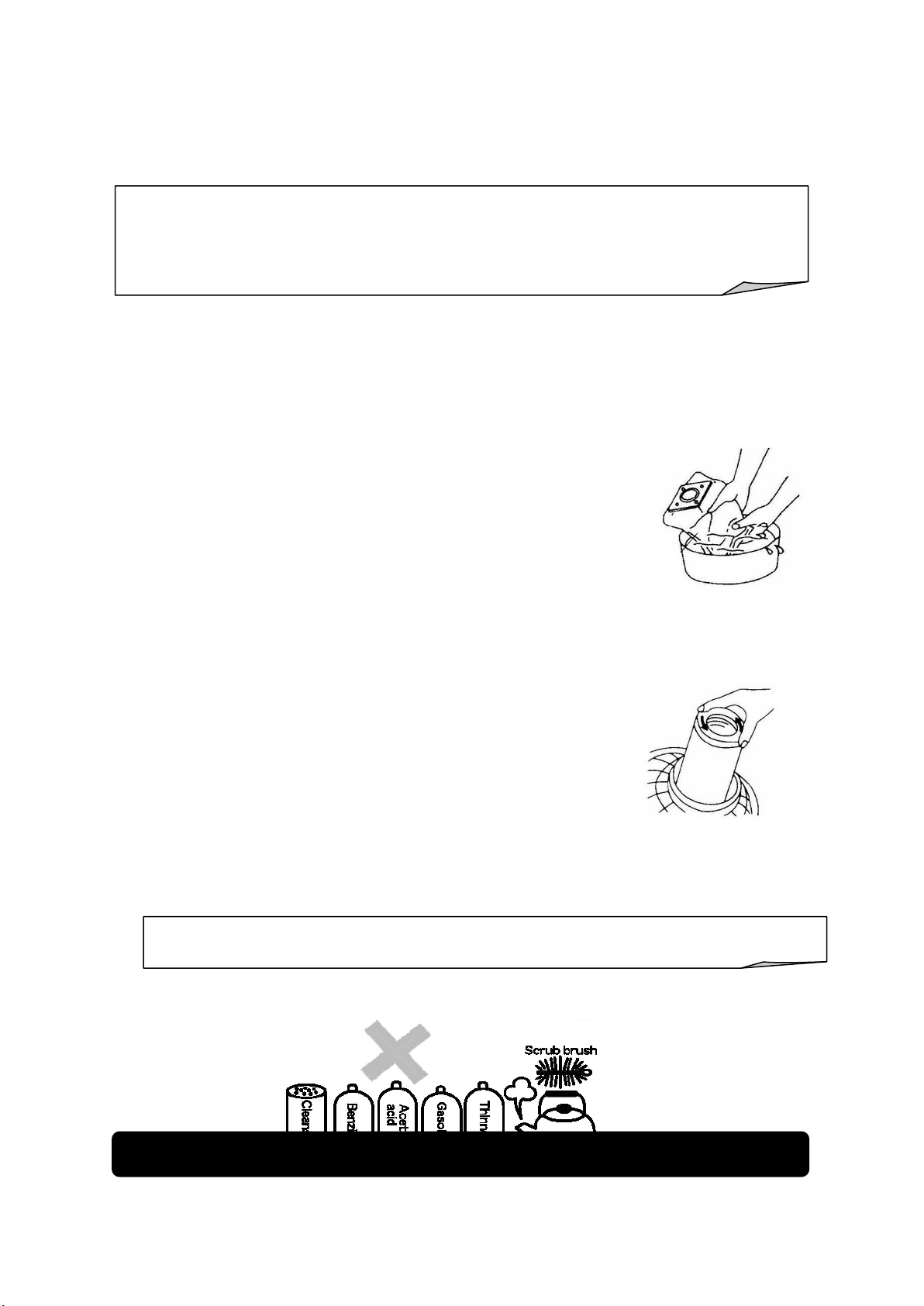

1. Mengeluarkan kotoran dari penampung debu/dust bag.
a. Setelah melepaskan pipa fleksibel, tarik penjepit ke atas untuk melepas motor housing.
b. Angkat motor housing dari body dan letakan pada tempat yang rata.
c. Lepaskan kantong debu dengan menarik bag collar dari air inlet holder, kemudian keluarkan
kantong debu dari body.
d. Lepaskan plastic holder dari bagian ujung kantong debu, kemudian keluarkan debu dan
bersihkan kantong debu.
e. Jika kantong debu sudah sangat kotor bersihkan dengan air dan
deterjen (khusus kantong debu dari bahan kain). Tepuk-tepuk
kantong debu didalam air deterjen lalu bilas dan angkat serta
keringkan ditempat yang teduh. Kantong debu tidak boleh diperas
karena dapat merusak struktur bahan kantong debu tersebut.
f. Pasang kembali plastic holder pada ujung kantong debu. Pasang kembali kantong debu pada
body jika penghisap debu / vacuum cleaner akan digunakan lagi untuk membersihkan debu
atau dilipat/dirapikan jika akan disimpan.
2. Membersihkan filter cylinder.
a. Lepaskan filter cylinder dengan memutar holder berlawanan arah
jarum jam.
b. Jika filter cylinder sudah sangat kotor, bersihkan dengan air atau
deterjen. Tepuk-tepuk filter cylinder didalam air deterjen lalu bilas
dan angkat serta keringkan ditempat yang teduh. Filter cylinder
tidak boleh diperas karena dapat merusak struktur bahan filter cylinder tersebut.
c. Jika filter cilynder sudah kering pasang kembali filter cylinder pada motor housing dan pasang
holder dengan memutarnya searah jarum jam.

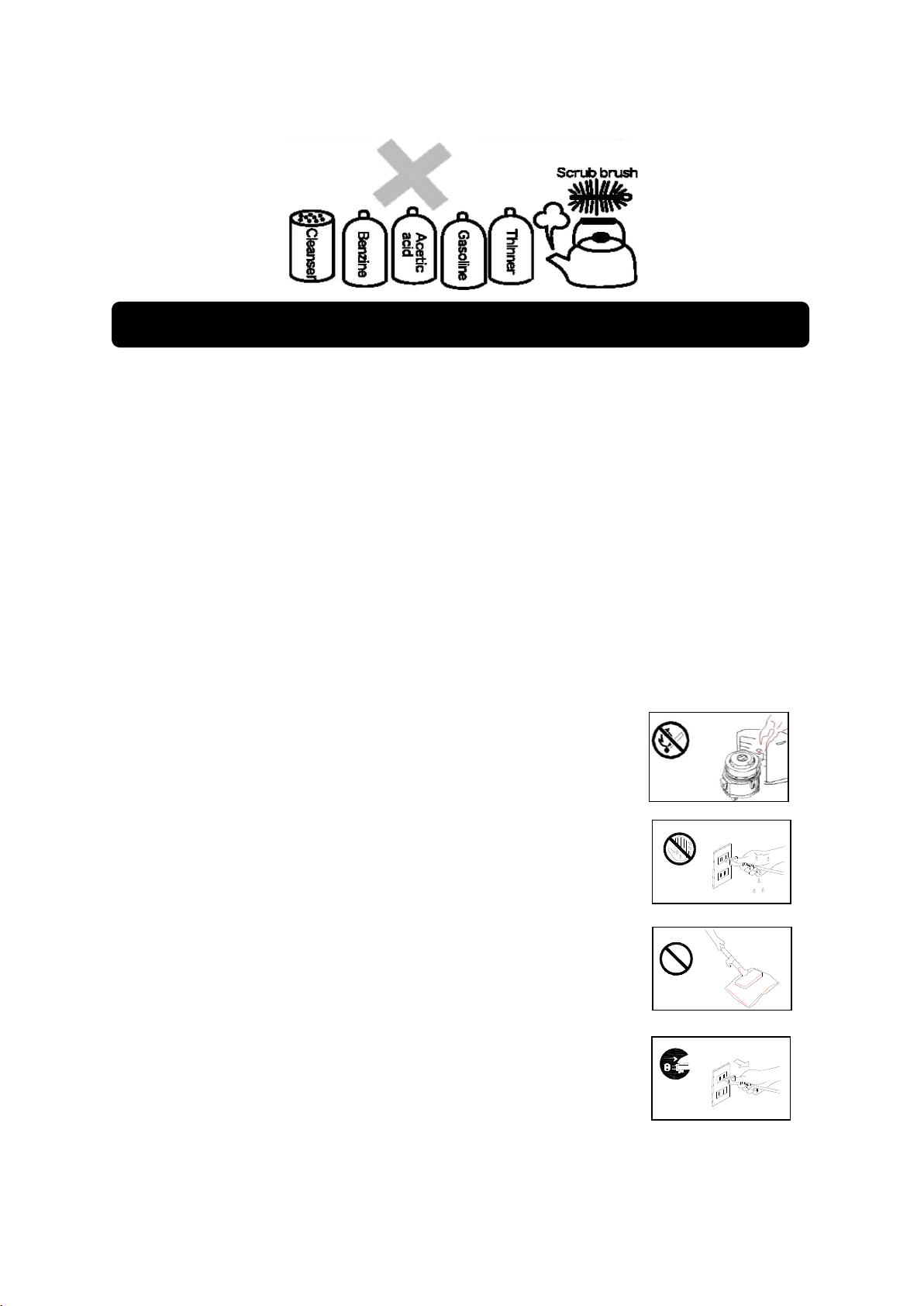

3. Jangan menggunakan bubuk pengkilap, bubuk deterjen, bensin, acid, thinner, minyak atau
air panas untuk membersihkan seluruh bagian pada unit.

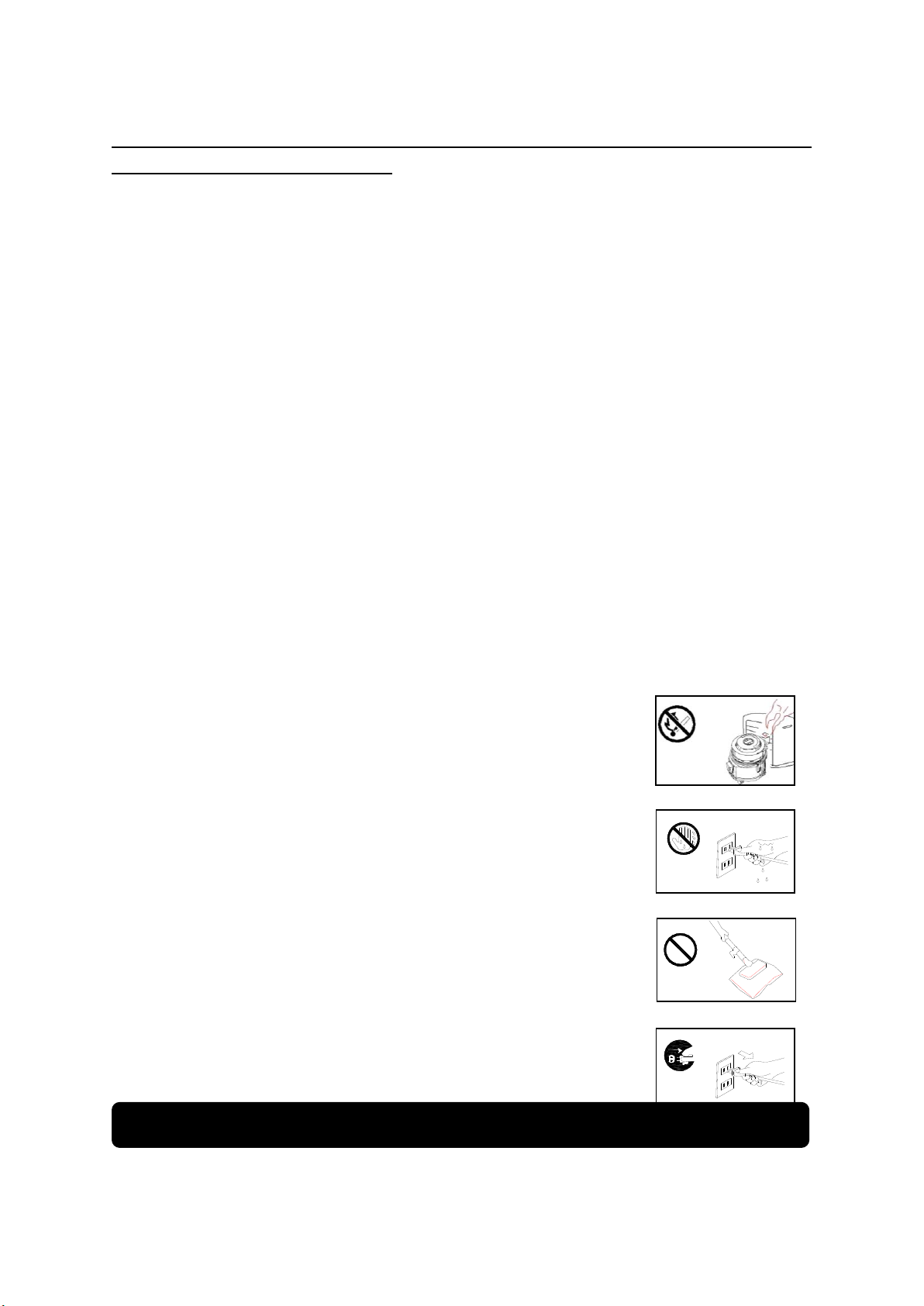

Bagian 5 : Tindakan Pencegahan
Jika kantong debu dan filter cylinder telah rusak, lakukan penggantian agar fungsi penyaringan
tetap maksimal.
- Jangan mengoperasikan penghisap debu / vacuum cleaner tanpa dilengkapi dengan
penampung debu, jika penghisap debu / vacuum cleaner digunakan untuk membersihkan
debu.
- Jangan gunakan kantong debu, jika penghisap debu / vacuum cleaner digunakan untuk
membersihkan benda cair.

Tindakan-tindakan dasar pencegahan harus selalu diperhatikan ketika Anda menggunakan
penghisap debu / vacuum cleaner ini :
-Bacalah seluruh petunjuk yang ada dengan seksama dan perhatikan ilustrasi gambar-gambar
yang ada sebelum mengoperasikannya.
-Periksalah apakah voltase yang tertera pada penghisap debu / vacuum cleaner sesuai dengan
voltase di rumah Anda. Jika tidak sesuai, hubungi Service Center MODENA untuk keterangan
lebih lanjut.
-Jangan meninggalkan penghisap debu / vacuum cleaner dalam keadaan terhubung dengan
listrik. Selalu mencabut kabel listrik dari stop kontak di dinding jika tidak digunakan.
-Untuk mencegah terjadinya resiko tersengat listrik, jangan menggunakan di luar rumah atau
di tempat terbuka dan jangan meletakkan/mencelupkan kabel listrik atau steker ke dalam air atau
cairan lainnya.
-Pengawasan yang ketat diperlukan jika penghisap debu / vacuum cleaner ini digunakan dekat
dengan anak-anak.
-Jangan mengoperasikan penghisap debu / vacuum cleaner apabila kabel listrik atau stekernya
rusak, tidak berfungsi sebagaimana mestinya, penghisap debu / vacuum cleaner terjatuh atau
mengalami kerusakan karena sesuatu hal. Bawalah ke Service Center kami untuk dilakukan
pemeriksaan & pengujian, pengaturan kembali fungsi eletrikal atau mekanikal serta perbaikan
seperlunya.
-Penggunaan perlengkapan/peralatan tambahan yang tidak direkomendasi dan disediakan oleh
produsen dapat menimbulkan terjadinya kebakaran, resiko tersengat listrik/korsleting dan
kerusakan pada penghisap debu / vacuum cleaner Anda.
-Diperlukan perhatian khusus jika digunakan pada anak tangga.
-Jika lubang untuk udara masuk, mulut pipa, atau pipa Teleskopik tersumbat, penghisap debu /
vacuum cleaner harus dimatikan segera. Angkatlah benda yang menghalangi sebelum
menyalakan penghisap debu / vacuum cleaner kembali.
-Jangan mengoperasikan penghisap debu / vacuum cleaner terlalu dekat
dengan alat-alat pemanas seperti kompor, puntung rokok, dsb.
-Sebelum Anda menghubungkan steker ke stop kontak di dinding,
pastikan tangan Anda kering.
-Sebelum Anda memulai menggunakan penghisap debu / vacuum
cleaner, angkatlah benda yang besar atau tajam pada lantai untuk
mencegah kerusakan pada filter.
-Jika Anda ingin mencabut steker dari stop kontak di dinding, cabutlah
pada bagian steker dan bukan pada kabelnya. Jika terjadi kerusakan,
kedua kabel dan steker harus diperbaiki oleh teknisi yang berkualifikasi.
Lakukan pengecekan terhadap hal-hal di bawah ini sebelum menghubungi Service Center kami
bila terjadi gangguan pengoperasian :
Bagian 6 : Masalah & Solusinya

MASALAH
PENYEBAB
PENYELESAIAN
Daya hisap lemah.
-Kantong debu dan filter
cylinder tersumbat?.
-Sikat atau nozzle
tersumbat?.
-Pipa fleksibel tersumbat?.
-Lakukan penggantian atau
bersihkan kantong debu
dan filter cylinder.
-Bersihkan sikat dan nozzle
dari debu.
-Bersihkan pipa fleksibel
Motor tidak dapat
berputar/menghisap.
-Apakah kabel sudah
disambungkan ke stop
kontak?.
-Apakah tombol sudah
ditekan ke ON?.
-Sambungkan kabel ke
stop kontak.
-Tekan tombol ON.
VACUUM CLEANER
Puro - VC 1500
Puro - VC 1350
Puro - VC 2050
Jenis
Wet & Dry
Wet & Dry
Wet & Dry
Warna
Kuning
Hijau
Biru
Kepala Sikat
Fiber
Fiber
Fiber
Fitur Utama
Fungsi Blower
Ya
Tidak
Tidak
Filter kain
Ya
Tidak
Tidak
Filter kertas
Ya
Tidak
Tidak
Filter untuk motor / silinder
Ya
Ya
Ya
Filter untuk blower
Ya
Ya
Ya
Pengaman overload/Motor
Ya
Ya
Ya
Roda
Ya
Ya
Ya
Suction controller
Ya
Ya
Ya
Aksesoris
Nozzles
4
4
4
Flexible hose
1 set
1 set
1 set
Pipe
1 set
1 set
1 set
Exhaust filter
1 pcs
-
-
Dust paper bag
2 pcs
-
-
Dust cloth bag
1 pcs
1 pcs
1 pcs
Fitur Teknis
Kapasitas tampung debu (liter)
15
13.5
20
Panjang kabel (meter)
5
4.5
4.8
Tingkat kebisingan (dbA)
< 86
< 82
< 80
Daya hisap (kPa)
19.5
17
17
Konsumsi listrik (watt)
1200
600
1000
Dimensi Produk
Panjang (mm)
350
330
370
Lebar (mm)
360
320
360
Tinggi (mm)
390
380
530
Berat (Kg)
7.5
4.6
5.5
Desain dan spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
Bagian 7 : Spesifikasi

English 15
Thank you for your trust and decision to buy MODENA product and make it a part of your
modern family's needs and lifestyle. The stylish and advanced design in each product is an
elegant combination for your daily household activities.
This book contains various matters regarding Vacuum Cleaner, from its method of usage,
maintenance, various professional features of the product down to its trouble-shooting. As a
manufacturer of user friendly home appliances, we thrive to simplify the description in this
manual to facilitate the users.
In order for this Vacuum Cleaner to perform normally for an extended period of time, we
highly recommend not only the buyer to hold onto this manual, but also those who wish to
operate the product optimally to maintain its service period and quality. This manual is
recommended for use by anyone who operates this unit.
Enjoy your daily activities, We hope that our products may provide the best services to
your family.
INSTRUCTION AND GUIDE TO USING VACUUM CLEANER

English 16
CONTENTS PAGE.
•Introduction 10
•Part 1 : Name of parts 12
•Part 2 : Installation 13
•Part 3 : How to use 15
•Part 4 : Maintenance 16
•Part 5 : Precaution Action 17
•Part 6 : Problem & Solution 18
•Part 7 : Specification 18

English 17
N
NO OZ ZZ ZL LE E: :
F
FL LO OO OR R
W
WA AT TE ER R
(
(K Kh hu us su us s W We et t & & D Dr ry y) )
G GA AP P
D DU US ST T
NOZZLE
:
Function
F
FL LO OO OR R/ /L LA AN NT TA AI I
:
:
Used for floor or carpet
W
WA AT TE ER R/ /A AI IR R
:
:
Used for water or other liquid solution
G
GA AP P/ /C CE EL LA AH H
:
:
Used for radiator, gap, corner and space between cushions
D
DU US ST T/ /D DE EB BU U
:
:
Used for furniture, blind, books, lampshade and shelf
* Features depend on the type of product.
Part 1 : Name of Parts

English 18
CONNECTING THE VACUUM CLEANER
1. Installing Dust Bag
Before using the vacuum cleaner to remove dust, install the dust bag as follows:
a. Open the dust bag and clean it, then install the plastic holder at the opening end of the
dust bag.
b. Remove the motor housing by pulling the clasp upwards. Demount the motor housing and put
it down on an even surface. Install the dust bag by pressing the end of the Bag Collar to the
Air Inlet Holder.
d. After the dust bag is properly installed, mount the motor housing onto the body and secure it
by pushing the clasp downwards.
Part 2 : Installation
ATTENTION:
-Do not forget to always remove the plug from the socket before installing or
removing accessories.
-Dust bag is not needed if the vacuum cleaner is to be used on liquid
substance.
-In that case, change the nozzle with the water vacuum nozzle.

English 19
2. Installing or Removing Flexible Pipe
Installing :
Connect the flexible pipe to the air inlet until it clicks.
Removing:
Unplug the power cord from the outlet before releasing the flexible pipe from the air inlet.
Press the Hose Grip button on the flexible pipe and pull to release.
3. Installing and Connecting Additional Pipes and Accessories
a. Installing additional pipes to the handle
b. Connecting additional pipe
c. Installing floor brush to the additional pipe
F lo o r B ru sh
E xte n sio n T u be

English 20
d. Using floor brush
Used to clean the carpet or wooden floor.
Cleaning the carpet
Cleaning the wooden floor
1. Before usage, pull / detangle the power cord as necessary and connect the power
cord head to the outlet.
2. Press button ON/OFF to start the unit.
3. The vacuum power can be arranged according to needs by
turning the vacuum power button according to needs. Use the
nozzle on the part to be cleaned.
4. Usage of nozzle
- Floor /Carpet
Press the “carpet” button to clean the carpet. Press the “floor
brush” button to clean the floor or hard surface.
- Dust
Used to clear the furniture, blind, book, lampshade and shelf.
The brush nozzle can rotate to ease operations.
- Gap
Used to clean the gap, corner, radiator and space between the cushions.
Part 3 : How to Use

English 21
- Water/used for water or liquid substance.
5. To use absorb water or liquid, make sure the motor filter cylinder is secured to the motor
housing and remove the dust bag. Indicator ball will not work when full of liquid inside the unit.
Dispose of the liquid when the fluid is full and switch off the power before. If the unit falls
should be inspected before use to make sure no water gets into the unit.
6. After usage, turn off the vacuum cleaner by pressing the ON/OFF button and reroll
the power cord.
Always unplug the power cord from the outlet before performing maintenance on the
vacuum cleaner.
1.Remove the dust from the dust bag
a. After releasing the flexible pipe, pull the clasp upwards to take off the motor housing.
b. Remove the motor housing from the body and put it on an even
surface.
c. Release the dust bag by pulling the collar bag from the air inlet
holder and clean the dust bag.
d. If the dust bag is very dirty, clean the water and detergent
(specifically dust bag made of cloth).
e. Tap the dust bag while submerging it in the detergent water then
rinse and lift it and dry it under a shelter. Do not squeeze the bag
to avoid compromising the dust bag material’s integrity.
f. Reattach the plastic holder at the end of the dust bag. Reinstall the dust bag on the
body if the vacuum cleaner is to be used to clean the dust or folded and stored.
2. Cleaning the cylindrical filter
a. Clean the cylindrical filter by rotating the holder
counterclockwise.
b. If the cylindrical filter is very dirty, clean with water or
detergent. Tap the cylindrical filter while submerging it in the
detergent water then rinse and lift it and dry it under a
shelter. Do not squeeze the cylindrical filter to avoid
compromising the material’s integrity.
c. When the cylindrical filter has dried out completely, reinstall
the cylindrical filter on the motor housing and install the holder by rotating it
clockwise.
3. Do not use shining powder, detergent powder, gasoline, acid, thinner, oil or hot
water to
Part 4 : Maintenance
“When the dust bag and the cyllindrical filter are damaged, replace them to maintain
the efficiency of filtering function.”
- Do not operate the vacuum cleaner without dust bag if the vacuum cleaner is
used to vacuum dust.
- Do not use the dust bag if the vacuum cleaner is used to vacuum liquid
substances.

English 22
clean all parts of the unit.
Perform the following preventive measures before operating the vacuum cleaner :
-Read all instructions thoroughly and pay attention to the illustrations before operating the
vacuum cleaners.
-Check the voltage specifications on the vacuum cleaner, does it match the voltage in your
house. If it doesn’t match, contact the MODENA Service Center for further information.
-Do not leave the vacuum cleaner while still connected to power. Always unplug the power cord
from the wall outlet if the vacuum cleaner is not used.
-To avoid electric shock, do not use the vacuum cleaner outside the house or out in the open
and do not put / submerge the power cord or outlet in the water or liquid substance.
-Tight supervision is required if vacuum cleaner is used around children.
-Do not operate the vacuum cleaner if the power cord or outlet is damaged, dysfunctional, taking
fall damage or broken. Take it to our Service Center for inspection & testing, rearrangement of
electrical or mechanical functions and necessary repairs.
-Usage of additional equipments or tools without recommendations and supplied by the
manufacture may result in fire, electric shock / shortage and damage to the vacuum cleaner.
-Special attention is required for use on stairs.
-If the air inlet, pipe nozzle or telescopic pipe is obstructed, immediately deactivate the vacuum
cleaner and clear the obstruction before restarting it.
-Do not operate vacuum cleaner close to heat sources such as stove,
cigarette buds, etc.
-Make sure you plug the power cord to the wall outlet with dry hands.
-Remove large or sharp objects on the floor before using the vacuum
cleaner to avoid damages to the filter.
-If you wish to unplug the power cord from the wall outlet, pull the cord
head, not the cord. Damaged cord and plug must be repaired by a
qualified technician.
Part 5 : Precaution Action

English 23
If the event of operational issues, check the following before contacting our Service Center:
Problem
Cause
Solution
Weak Suction Power.
-Dust bag and the
cyllindrical filter are
obstructed.
-Brush or nozzle are
obstructed.
-Flexible pipe is
obstructed.
-Replace or clean the dust
bag and the cyllindrical
filter.
-Clean the brush and
nozzle from dust.
-Clean the flexible pipe
The motor cannot rotate
/ vacuum
-Is the cord plugged to
the outlet?.
-Has the ON button been
pressed yet?.
-Reconnect the power cord
with the outlet.
-Press the ON Button
VACUUM CLEANER
Puro - VC 1500
Puro - VC 1350
Puro - VC 2050
Type
Wet & Dry
Wet & Dry
Wet & Dry
Color
Yellow
Green
Blue
Nozzle material
Fiber
Fiber
Fiber
Main Feature
Blower function
Yes
No
No
Cloth filter
Yes
No
No
Cloth paper
Yes
No
No
Filter for motor / cylinder
Yes
Yes
Yes
Filter for blower
Yes
Yes
Yes
Overload safety / Motor
Yes
Yes
Yes
Wheel
Yes
Yes
Yes
Suction controller
Yes
Yes
Yes
Accessoris
Nozzles
4
4
4
Flexible hose
1 set
1 set
1 set
Pipe
1 set
1 set
1 set
Exhaust filter
1 pcs
-
-
Dust paper bag
2 pcs
-
-
Dust cloth bag
1 pcs
1 pcs
1 pcs
Technical Features
Capacity (liter)
15
13.5
20
Cabel length (meter)
5
4.5
4.8
Noise level (dbA)
< 86
< 82
< 80
Vacuum Pressure(kPa)
19.5
17
17
Power Consumption (watt)
1200
600
1000
Product Dimension
Depth(mm)
350
330
370
Width(mm)
360
320
360
Hight (mm)
390
380
530
Gross Weight (Kg)
7.5
4.6
5.5
Design and specifications are subject to change at any time without prior notice.
Part 6 : Problem & Solution
Part 7 : Specification
