Modena GI 6A V User manual

GI 6A V
BUKU PETUNJUK PENGGUNAAN
PEMANAS AIR
DAN KARTU GARANSI
GAS INSTANT WATER HEATER
MANUAL
AND
WARRANTY CARD
01/16
www.modena.co.id

Bahasa Indonesia 1
Dengan cara pemakaian yang benar, Anda akan mendapatkan manfaat yang maksimal selama
bertahun-tahun.
Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang
dimiliki Water Heater MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat
dengan Water Heater Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya.
Sertakan buku petunjuk pengoperasian ini jika Water Heater ini dialihkan kepada pihak lain, dengan
demikian pemakai yang baru dapat segera memahami cara penggunaan Water Heater ini.
Terima kasih atas kepercayaan Anda untuk memilih produk MODENA.
SELAMAT ATAS PILIHAN ANDA MENGGUNAKAN WATER HEATER MODENA

Bahasa Indonesia 2
DAFTAR ISI HLM.
• Kata Pengantar 1
• Bagian 1 : Nama-nama bagian 3
• Bagian 2 : Karakteristik dan penggunaan 3
• Bagian 3 : Instalasi 4
• Bagian 4 : Cara penggunaan 7
• Bagian 5 : Pemeliharaan 9
• Bagian 6 : Tindakan pencegahan 10
• Bagian 7 : Spesifikasi 10
NOMOR : P.20.INDO3.00201.0212

Bahasa Indonesia 3
* Fitur dan kelengkapan tergantung pada tipe produk.
PERINGATAN:
Baca secara seksama buku petunjuk penggunaan sebelum instalasi.
Baca buku petunjuk penggunaan sebelum menggunakan unit.
Dilarang membongkar unit.
SARAN KHUSUS
Gunakan pengatur gas dan selang gas berkualitas baik.
Water heater ini untuk penggunaan dikamar mandi.
Jendela dan kipas pembuangan harus terpasang.
Unit harus dipasang oleh professional dan ditempatkan diluar kamar mandi dengan ventilasi yang
baik.
Pemanas air instan dapat menyediakan air panas secara cepat dan terus menerus, cocok untuk
kebutuhan mandi dan mencuci.
Pemanas air ini dilengkapi fitur-fitur berikut:
a. Penggunaan yang mudah
Pemantik: Pemantik akan aktif ketika keran air panas dibuka dan secara otomatis air panas
dihasilkan.
Mematikan: Cukup menutup keran air panas, maka secara otomatis mematikan aliran air dan
juga proses pemanasan berhenti seketika.
Pengaturan: Volume air dan suhu air dapat diatur sesuai kebutuhan.
Bagian 1: Nama-Nama Bagian
Bagian 2: Karakteristik dan Penggunaan

Bahasa Indonesia 4
b. Desain terdepan
Dapat beroperasi pada tekan air rendah.
Desain dan pabrikan dengan teknologi canggih.
Model compact dan simple.
Mudah digunakan dengan pemantik otomatis yang terintegrasi dengan tekanan air.
c. Aman
Dengan pemantik otomatis, dan digenapi dengan pengaman yang akan akan menutup suplai
gas secara otomatis ketika api padam.
Perangkat keselamatan yang lengkap termasuk pengaman tekanan berlebih, sensor gas
ketika api padam, dll.
PERHATIAN KHUSUS
Pemasangan dan penggunaan pemanas air berpengaruh pada keselamatan, mohon memberikan
perhatian khusus pada hal-hal berikut:
Pemanas air harus dipasang diluar kamar mandi dengan sirkulasi ruangan yang baik.
Gunakan jenis gas yang sesuai (lihat table spesifikasi).
Sebelum pemasangan sediakan pipa exhaust dan pasang sesuai dengan ilustrasi dibawah.
Kipas exhaust harus dipasang ditembok atau diatas jendela ruangan sehingga sirkulasi udara
tidak kurang dari 0.02 m2. Silakan lihat ilustrasi berikut.
1. Untuk keselamatan, saluran exhaust dan
bagian lainnya harus dipasang sesuai dengan
ilustrasi disamping.
2. Pemanas air harus dipasang diluar kamar
mandi.
3. Pemanas air ini membutuhkan pipa
pembuangan dengan ukuran Ø 110mm.
4. Plat anti panas harus 100mm lebih besar dari
ukuran pemanas air (disemua sisi).
Pemanas air tidak boleh dipasang dekat dengan barang-barang yang mudah terbakar. Petunjuk jarak
pemasangan ditunjukan pada gambar berikut:
Bagian 3: Instalasi

Bahasa Indonesia 5
Jangan memasang pemanas air dekat dengan lubang exhaust AC (pendingin ruangan).
Jangan memasang pemanas dibawah rak (kayu) dan atau dibawah tirai atau benda lainnya yang
mudah terbakar.
Jangan menyimpan atau menggunakan benda yang mudah terbakar di ruang di mana pemanas
air digunakan.
Jangan menepatkan pemanas air di tempat yang berdebu.
Jangan ada saluran listrik atau peralatan listrik lainnya dekat atau diatas pemanas air, jarak
antara pemanas air dengan peralatan listrik harus lebih dari 300mm.
Instalasi unit
Ketinggian unit; Posisi terbaik untuk memasang unit adalah
tinggi jendela observasi sejajar dengan tinggi pandangan
pengguna, hal ini untuk memudahkan dalam penggunaan dan
pemantauan api.
Memasang unit; buatlah lubang dengan jarak sesuai dengan
gambar disamping, pasanglah bracket/sekrup penggantung.
Pasang water hater pada gantungan yang telah di pasang,
melalui lubang yang ada di bagian belakang water heater (2
lubang di bagian tengah atas dan 2 lubang di bagian tengah
bawah).
Instalasi suplai air dingin
Gunakan pipa ulir G 1/2
Sebelum pemasangan harap memperhatikan tekanan air.
Tekanan air akan menyalakan dan mematikan katup gas secara
otomatis. Pastikan bahwa tekanan air minimum adalah 0.025
MPa, jika tekanan pasokan air kurang dari 0.015 MPa, pemanas
air tidak dapat beroprasi dengan normal.
Sebaiknya hubungkan saluran air masuk menggunakan selang
logam atau pipa rigid. Katup kontrol (katup utama pasokan air)
harus dipasang di depan pipa air masuk.

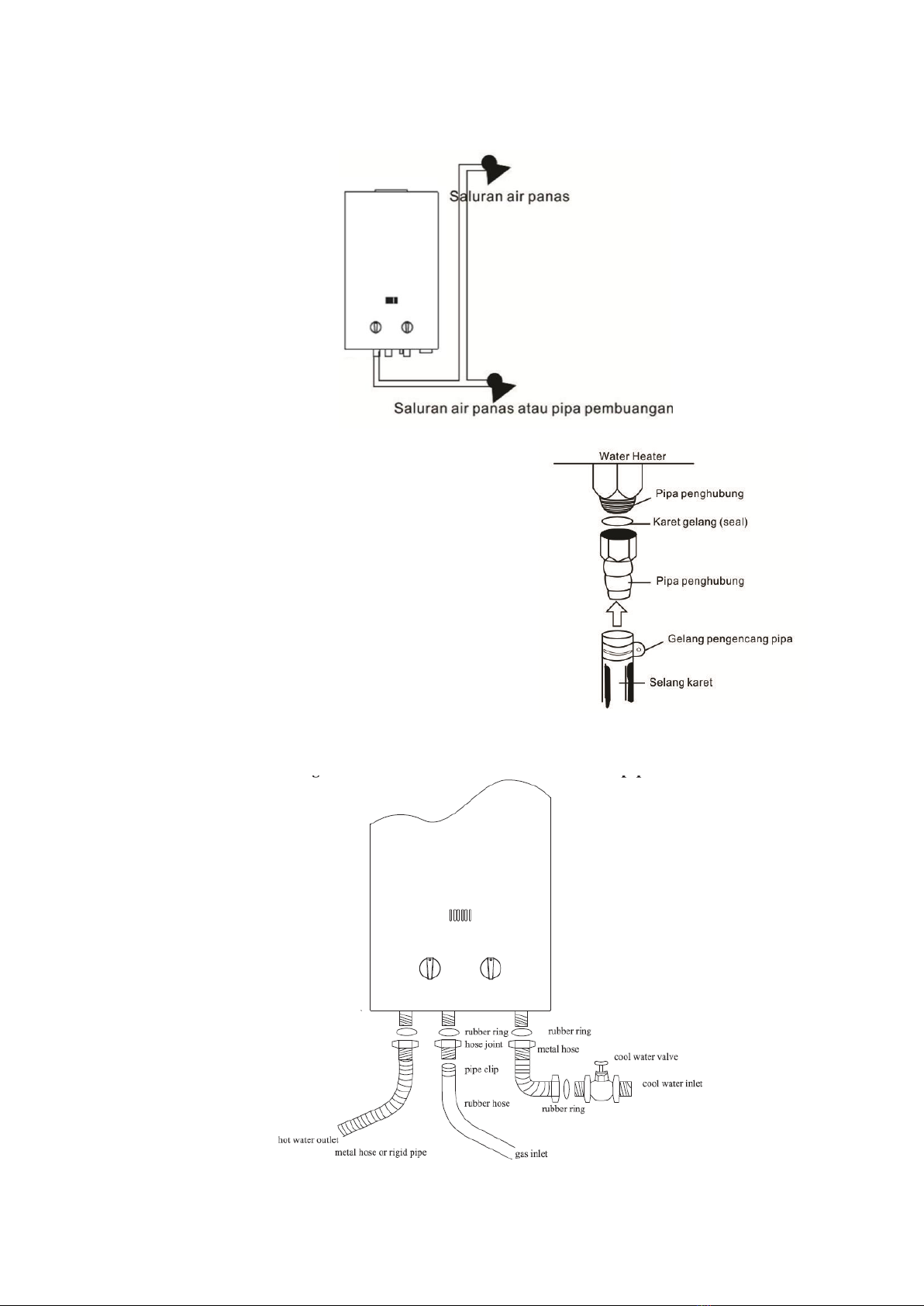

Instalasi pipa saluran air panas
•Gunakan pipa ulir G ½
•
• Panjang pipa air panas harus sependek mungkin (jika memungkinkan).
•
• Karena yang disalurkan adalah air panas maka pipa akan mengalami pemanasan dan tekanan,
pipa plastik, pipa alumunium dan pipa berlapis seng tidak cocok digunakan pada saluran air
panas karena pipa berlapis seng akan berkarat. Pipa air panas dapat dihubungkan dengan
selang logam atau pipa rigid, namun jika pasokan air panas disalurkan dengan jarak yang jauh
penggunaan pipa stainless dan pipa tembaga bebas oksigen lebih dianjurkan.

Bahasa Indonesia 6
Jika posisi pemasangan keran air panas lebih tinggi dari alat, air tidak akan dapat sepenuhnya
mengalir keluar, sehingga keran lain harus dipasang pada posisi yang lebih rendah dari alat.
Instalasi saluran pipa gas
Sambungan saluran pipa gas menggunakan tabung ulir
(mur) G 1/2
Pertama hubungkan penyambung pipa (disertakan
dalam bungkus aksesoris) ke saluran gas pada water
heater, jangan lupa untuk memasang karet seal,
selanjutnya hubungkan pada pipa karet khusus gas
(diameter dalam pipa 9.5 mm). hubungkan masing-
masing ujung dari pipa ke tabung gas dan ke saluran
gas pada water heater, kemudian kencangkan dengan
menggunakan gelang pengencang pipa.
Untuk lebih jelas ikuti petunjuk pada gambar berikut :

Bahasa Indonesia 7
•Pemasangan baterai
Pemanas air ini menggunakan dua buah baterai jenis R20S ukuran
D1.5V. Buka penutup tempat baterai, pasanglah baterai sesaui kutub
positif dan negatif kemudian tutup kembali tempat baterai.. Catatan
untuk mengencangkan lakukan dengan cepat agar baterai tidak jatuh.
• Pengetesan aliran air
Tutup aliran gas, buka penuh saluran air dingin dan air panas. Setelah
air dingin mengalir dari saluran air panas, tutup kembali saluran air
dingin dan air panas.
• Menyediakan air panas
Buka saluran gas.
Buka saluran air dingin dan saluran air panas. Tungku akan menyalakan api dan air panas akan
keluar seketika. Jika tekanan air terlalu rendah, maka putar pengatur volume air ke posisi
maksimal.
Pengatur suhu air
-Dengan memutar knop pengatur volume air, maka akan didapatakan tekanan air yang
berbeda sehingga suhu yang dihasilkan pun berbeda. (Catatan: Ketika volume air tinggi suhu
air akan menurun, dan sebaliknya jika volume air rendah maka suhu air akan meningkat.)
-Dengan memutar knob pengatur suhu air kita dapat mengatur besar kecilnya api dalam
tungku dengan kata lain kita dapat mengatur suhu air.
-Dengan kata lain dnegan mengatur knop pengatur volume air dan knop pengatur suhu air kita
bisa mendapatkan suhu dan jumlah air yang sesuai
dan lebih ekonomis.
Tutup keran air maka unit akan menghentikan proses
kerjanya secara otomatis. (Catatan: Matikan saluran
gas utama sebelum meninggalkan rumah atau ketika
akan tidur).
Berikan jedah kurang lebih 5 detik atau lebih dari saat
mematikan dan menyalakan unit.
Bagian 4: Cara Penggunaan

Bahasa Indonesia 8
• Menguras air (Protezksi pencegah beku)
Ketika suhu lingkungan dibawah 0oC, kosongkan air
dalam unit setelah penggunaan pemanas air, dengan
cara sebagai berikut:
1. Tutup katup saluran air dingin.
2. Tutup saluran gas.
3. Buka katup saluran air panas.
4. Putar knop pengatur volume air ke posisi rendah.
5. Lepaskan katup penguras sampai semua air
dalam unit telah dikosongkan.
Tutup kembali katup kuras ketika akan
menggunakan pemanas air.
• Catatan dalam penggunaan
1. Mencegah kebocoran gas
Saluran gas utama harus ditutup setelah penggunaan.
2. Mencegah kebakaran:
Jangan menyimpan benda-benda yang mudah terbakar disekitar dengan pemanas air.
Jangan menaruh benda-benda yang mudah terbakar seperti handuk dan pakaian diatas
lubang pembuangan atau saluran udara masuk.
Sangat dilarang meninggalkan pemanas air dalam kondisi meyala.
3. Mencegah akibat buruk suhu air yang terlalu panas
Selama penggunaan pemanas, perlu diperhatikan dan dilakukan pengaturan suhu air yang
keluar pertamakali , hal ini untuk mencegah terjadinya suhu yang terlalu panas.
Selama penggunaan atau sesaat setelah penggunaan, suhu pemanas air akan tinggi,
khususnya pada cover dan jendela observasi.
Jadi, jangan menyentuh bagian-bagian selain knop.
4. Memastikan sirkulasi udara dalam kondisi baik
Pemanas air harus dipasang dan digunakan ditempat berventilasi baik diluar kamar mandi.
Selama pemakaian kipas exhaust harus bekerja untuk memastikan sirkulasi udara yang baik.
Untuk memastikan sirkulasi udara berjalan normal, jangan menghalangi saluran pembuangan
dan asupan udara.
5. Pencegahan kecelakaan penggunaan
Ketika tercium bau gas atau bau terbakar, anda harus menutup aliran gas pusat, buka pintu
dan jendela agar gas mengalir keluar ruangan. Pada kondisi ini jangan menyalakan tombol
listrik, peralatan elektronik atau benda lain yang memungkinkan menciptakan percikan apai.
Cari tau penyebab masalah dan hubungi pengelola gas.
6. Mencegah pembekuan
Pada saat musim dingin, air dalam unit kemungkinan akan membeku hal ini dapat merusak
tungku pembakaran, untuk mencegah hal ini kuraslah air dalam unit setiap kali selesai
penggunaan. (Silakan mengacu pada bagian menguras air).
7. Mengatasi pembakaran yang tidak normal dan kondisi darurat lainnya.
Ketika terjadi pembakaran yang tidak biasa dan kondisi darurat lainnya, jangan panik, segera
tutup katup gas pusat.
Jika selama penggunaan tercium abu yang tidak biasa, segerahentikan penggunaan dan
hubungi bagian pearawatan.
8. Kondisi berikut ini adalah normal dan bukanlah sebuah masalah.
Kebutuhan tekanan air minimum.
Katup gas pada pemanas air ini akan aktif berdasarkan tekanan air. Ketika tekanan air
dibawah 0.02Mpa, tungku utama tidak akan menyala.
Usahakan tidak menyalurkan air panas ke beberapa tempat secara bersamaan.. Jika tidak,
ketika beberapa keran ditutup pada saat yang sama, debit air yang keluar dari keran tunggal
akan kurang,bahkan terkadang sulit untuk memasok air panas.
Air panas yang keluar terlihat berwarna putih dan keruh hal ini disebabkan setelah
dipanaskan tekanan air meningkat dan ketika air keluar tekanan menurun dengan cepat hal
ini menimbulkan gelembung busa yang mengakibatkan air terlihat berwarna putih.

Bahasa Indonesia 9
Air keluar dari saluran kuras.
Saluran kuras (katup pengaman) pada bagian bawah unit juga berfungsi sebagai penurun
tekanan, jadi ketika tekanan air yang masuk berlebih maka air akan keluar dasi katup ini.
9. Bukan air minum
Karena air berada cukup lama didalam pemanas maka air tidak dapat digunakan sebagai air
minum, hanya untuk penggunaan umum saja.
10. Menggunakan air dengan kekerasan tinggi
Ketika tingkat kekerasan air tinggi, kerak mungkin akan muncul yang mengakibatkan efisiensi
pemanasan menurun, untuk scale may appear within the appliance and the resistance to the
water may increase, heat efficiency will decrease, untuk membersihkannya lakukan langkah
berikut:
Setelah menggunakan air panas, tutup katu pusat gas, kuras sisa air panas dalam unit.
Ketika air dingin keluar dari unit, tutup keran masukan air dingin.
11. Cara kerja katup pengaman
Katup pengaman dipasang didalam unit ini, pada saat api mati secara tidak disengaja maka
katup elektomagnetik akan secara otomatis memutuskan saluran gas, sehingga kebocoran
gas dapat dihindari.
Catatan: Jika api selalu padam, mungkin terjadi kerusakan, segera hubungi kontak servis
MODENA.
Pemanas air harus diperiksa oleh tenaga professional setiap 6 –12 bulan, hal–hal yang perlu
diperiksa adalah :
1. Segel dari sistem jalur gas, segel dari sistem jalur air.
2. Bersihkan saringan pada ujung muatan air untuk mencegah kemacetan.
3. Fungsi dari semua bagian operasi
4. Pembakaran nyala api.
5. Penggantian karbon untuk pertukaran panas.
6. Pemuatan udara dan system pelepasan di dalam ruangan dimana Water Heater di install.
7. Pengurang tekanan gas.
Yang harus diperiksa oleh tenaga professional :
1. Fleksibilitas dari air dan hubungan gas.
2. Bersihkan akumulasi karbon pada bagian tekuk dari pertukaran panas.
3. Beri pelumas pada katup gas dan bagian tengahnya.
4. Akumulasi karbon dan lapisan oksidasi pada ignition dan induksi yang mengganggu.
Pemeliharaan Water Heater oleh Pengguna :
1. Lepaskan akumulasi kotoran dan debu pada permukaan Water Heater dengan kain secara
teratur. Jangan menggunakan bahan kimia yang dapat merubah warna permukaannya.
2. Bersihkan akumulasi debu dan karbon di dalam pipa ventilasi dan pergantian panas secara
teratur untuk meyakinkan lancarnya jalur asap.
Catatan: Pindahkan pipa ventilasi, bersihkan dan bersihkan bagian pertukaran panas dengan
sikat halus. Selama proses berlangsung, jangan biarkan kotoran dan debu masuk melalui lubang
api dari burner dan juga bagian dari alat –alat elektrik.
Jangan sampai menghilangkan atau merusak alat –alat yang ada. Untuk memasang pipa
ventilasi kembali setelah melakukan pembersihan, pastikan untuk mengencangkan bagian setiap
sambungan.
Bagian 5: Perawatan

Bahasa Indonesia 10
Fungsi Proteksi
Reaksi
Keterangan
Tekanan air terlalu tinggi
Jika tekanan air melebihi
0.8Mpa, katup keluarnya air
akan melepaskan air dan
merendahkan tekanan air
Tingkatkan batas tekanan
katup sesuai dengan
tekanan supply air lokal.
Otomatis Shut Off dalam 20 menit
Setelah penggunaan 20
menit, Water Heater akan
mati secara otomatis
Nyalakan kembali Water
Heater
Tekanan air terlalu rendah
Jika tekanan air di bawah
0.015 Mpa, Water Heater
tidak dapat dinyalakan.
Gunakan Water Heater
setelah tekanan lebih tinggi.
Baterai rendah
Kekuatan baterai akan
berkurang setelah
penggunaan dalam waktu
tertentu sehingga Water
Heater tidak dapat
dinyalakan.
Ganti baterai.
Proteksi kelebihan panas
Water Heater akan mati
secara otomatis ketika
temperature diatas 77oC.
Nyalakan Water Heater
kembali setelah air menjadi
dingin.
MODEL
GI 6A V
Tipe
Instan
Warna
Silver
Sumber panas
LPG
Tipe buangan
Flue style
Kapasitas air rata-rata
6L
Baterai D1.5V
2 buah
Instalasi
Vertikal
Termostat
Dobel
Tekanan air yang sesuai
0.015MPa-0.5MPa
Koneksi air dingin
G1/2tube
Koneksi air panas
G1/2tube
Untuk meningkatan kualitas produk, desain dan spesifikasi diatas dapat berubah setiap saat tanpa pemberitahuan.
Gambar pada buku ini bersifat skematis dan bisa saja tidak tepat sama dengan produk aktual. Nilai yang tercantum pada
label atau dalam dokumentasi yang menyertainya diperoleh di laboratorium sesuai dengan standar yang relevan. Nilai-
nilai dapat bervariasi tergantung pada kondisi operasional dan lingkungan dari unit.
Bagian 7: Spesifikasi
Bagian 6: Tindakan Pencegahan

English 11
Thank you for your trust and decision to buy MODENA product and make it a part of your modern
family's needs and lifestyle. The stylish and advanced design in each product is an elegant
combination for your daily household activities.
This book contains various matters regarding Water Heater, from its method of usage, maintenance,
various professional features of the product down to its trouble-shooting. As a manufacturer of user
friendly home appliances, we thrive to simplify the description in this manual to facilitate the users.
In order for this Water Heater to perform normally for an extended period of time, we highly
recommend not only the buyer to hold onto this manual, but also those who wish to operate the
product optimally to maintain its service period and quality. This manual is recommended for use by
anyone who operates the Water Heater.
Enjoy your daily activities, we hope that our products may provide the best services to your family.
INSTRUCTION AND GUIDE TO USING MODENA WATER HEATER

English 12
CONTENTS PAGE.
• Introduction 11
• Part 1 : Name of parts 13
•Part 2 : Usage and characteristics 13
• Part 3 : Installation 14
• Part 4 : How to use 17
• Part 5 : Maintenance 19
• Part 6 : Precaution Action 20
• Part 7 : Specification 20

English 13
* Features depend on the type of product.
WARNING:
Read the technical instructions before installing the Gas water heater.
Read the user's instruction before using the gas water heater.
Private dismantle is strongly prohibited.
SPECIAL ADVICE
Please fit out a good quality of gas pressure reducer and the special gas hose. The water heater must
be used in bathroom.
Window(s) and an exhaust fan must be installed.
The water heater must be installed in a well-ventilated place outside the bathroom by a professional!!!
Water-controlled gas instantaneous water heater can supply hot water quickly and continuously, so it
is suitable to provide hot water bathing, washing and other cleaning.
This type of water heater possesses the following features:
d. Simple operation
Ignition: Just turn on the hot water tap, the heater ignites at once, and hot water comes out
immediately.
Extinguishment: Just turn off the hot water tap, the hot water flow will stop at once, and the
fire goes out immediately.
Adjustment：Both the temperature of the water and the fire can be adjusted as you want.
Part 1: Names of Parts
Part 2: Usage and Characteristics

English 14
e. Advance design
Possessing the excellent low-water-pressure starting function.
Designed and manufactured with high technology.
Being the up-to-date style with thin structure and small volume.
Can be used conveniently with the water-controlling ignition device.
f. Being safe and reliable
With the effective IC ionic flame sensitive device, ignite automatically, in case of the fire goes
out unexpectedly, the gas supply will be cut off within one second.
Safety devices are complete and reliable, including protection to over pressure or too low
water pressure, slow ignition, freezing, unsteady water flow, unexpected extinguishment, etc.
SPECIAL CAUTIONS
The installation and use of the water heater great influence on safety, so please pay special attention
to the following items:
The water heater should be installed in a well-ventilated place outside the bathroom.
Use the proper gas indicated on the nameplate of the water heater.
Before installing .you must buy an exhaust tube and fit it strictly according to the illustration shown
below.
Exhaust fan should be installed in the wall or over a window of the room in which the wall there
should be air ventilating area mustn’t be less than 0.02 m2. Please see the illustration below.
5. For sake of your safety, you must fit your
exhaust flue and others as shown in the
illustration.
6. The water heater should be installed in a well-
ventilated place outside your bathroom.
7. This water heater matches flue pipe of Ø
110mm.
8. The heat insulation plate should be 100mm
larger than the heater (each side).
The water heater mustn’t be installed in a place near flammable articles. All installation distances are
show below:
Part 3: Installation

English 15
Please do not install the heater near exhaust holes of air conditioner.
Please do not install the heater under a dangerous shelf, nor near a curtain of other flammable
things.
Please do not store or use flammable articles or materials with volatility in the room at which
heater are used.
Please do not put the water heater in a dusty place.
There should not be any electric wire or other electric appliance over the heater, the distance
between the heater and other electric appliance should be more than 300mm.
The body Installation
Installation height, it is the best that the observation
window of the heater is on the same level with the eyes
of a person.
Fixing the main body, drill holes in the wall as shown in
the drawing, and fix a cup head wood screw in the upper
part. Hang the heater on the fixed cup head wood screw
with the hole in the middle of the bracket in the upper
part of the heater the two holes in the lower bracket
Connection of the cool water supply pipe
G1/2 screwed pipe should be used
Before installation please pay attention to the water pressure. It is with
the water pressure that the heater turns on or turns off the gas valve
automatically. The minimum of water pressure is 0.025MPa. If the
pressure of the water supply is less than that, the water heaters will
not wok normally.
It is best that connecting water inlet with metal hose, and rigid pipe will
also be doing. The control valve (main valve of water supply) must be
fitted in front of the water inlet pipe.
Connection of the hot water supply pipe
The hot water outlet is G1/2 screwed pipe.
The length of the hot water supply pipe should be as short as possible.
The hot water supply pipe can be connected with metal hose or rigid pipe, (as shown below).
When rigid pipe is used, because the hot water supply pipe will be heated and under pressure,
aluminum pipes and plastic pipes are not suitable; and zinc-coat pipe will get rusty sometimes.
So, oxygen free copper pipe and stainless steel pipes are better if long distance supply is needed.
It is better that fitting a control valve or tap in the hot water supply pipe.

English 16
If the installation position of the hot water supply tap is higher than the appliance, the water will
not be able to wholly flow out, so another tap should be fit in a position lower than the appliance
stops.
Installation of gas supply pipe
The joint of the gas inlet is G1/2 threaded tube.
When liquidated gas is used, first connected the gas inlet hose
joint (in the accessory package) to the gas supply pipe joint of the
water heater connection: a rubber seal ring must be fit up .Then
connect with a special gas rubber hose of Ø9.5mm inner diameter,
its one end covers onto the reducer outlet of a liquidated gas pot,
another end covers hose joint to the gas inlet of the heater. Both
ends should be tightened with pipe clips.
The diagrammatic sketch about connection of all pipes is shown
below:

English 17
• Battery installation
This heater uses two batteries of R20S SIZE D1.5V. When installing,
open the cover of the chamber first, put into the batteries according to
the positive and negative poles, then replace the cover. Note to tighten
it for fast lest the batteries would fall down.
• Water flow trial
Turn off the gas switch, fully turn on the cool water valve and hot water Valve (or tap). After
confirming those cool-water flows out of the hot water valve, turn off both hot water valve and
water valve.
• Hot water supplying
Turn on the gas switch.
Turn on the cool water supply valve and hot water supply valve. The burner catches fire at once,
and hot water comes out. If the pressures of the water supply are too low, please turn the “water
volume adjuster” knob to “high” position.
Hot water temperature adjustment
-Turn the “water volume adjuster” knob; you can get hot water of different temperature. (Note:
when temperature is high, hot water flow decrease when temperature is low, hot water flow
increases.).
-Turning the “water temperature adjuster” knob can change the fire in the burner, so you can
control the water temperature.
-Reasonably adjusting the water’s “water volume adjuster” knob and “Temperature adjuster”
knob can get more economical hot water of proper
temperature and proper amount.
Turn off the water supply switch, then the burner will
extinguish at once. (Note: before going out or going
to bed, the gas general switch must be turned off!)
From turning off the water switch to turning on it for
the next time, the time interval should be more than 5
seconds.
Part 4: How to Use
