Modena Tondo - ES 50V User manual

ES SERIES
BUKU PETUNJUK PENGGUNAAN
PEMANAS AIR
DAN KARTU GARANSI
ELECTRIC WATER HEATER
MANUAL
AND
WARRANTY CARD
01/17
www.modena.co.id

Bahasa Indonesia 1
Dengan cara pemakaian yang benar, Anda akan mendapatkan manfaat yang maksimal selama
bertahun-tahun.
Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang
dimiliki Pemanas air MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat
dengan Pemanas air Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya.
Sertakan buku petunjuk pengoperasian ini jika Pemanas air ini dialihkan kepada pihak lain, dengan
demikian pemakai yang baru dapat segera memahami cara penggunaan Pemanas air ini.
Terima kasih atas kepercayaan Anda untuk memilih produk MODENA.
SELAMAT ATAS PILIHAN ANDA MENGGUNAKAN PEMANAS AIR MODENA

Bahasa Indonesia 2
DAFTAR ISI HLM.
•Kata Pengantar 1
•Bagian 1 : Nama-Nama Bagian 3
•Bagian 2 : Instalasi 4
•Bagian 3 : Cara Penggunaan 6
•Bagian 4 : Pemeliharaan 8
•Bagian 5 : Tindakan Pencegahan 8
•Bagian 6 : Masalah & Solusinya 9
•Bagian 7 : Spesifikasi 9
NOMOR : P.20.INDO3.00201.0212

Bahasa Indonesia 3
ES 10 A, ES 15 A
ES 10 B, ES 15 B, ES 30 B

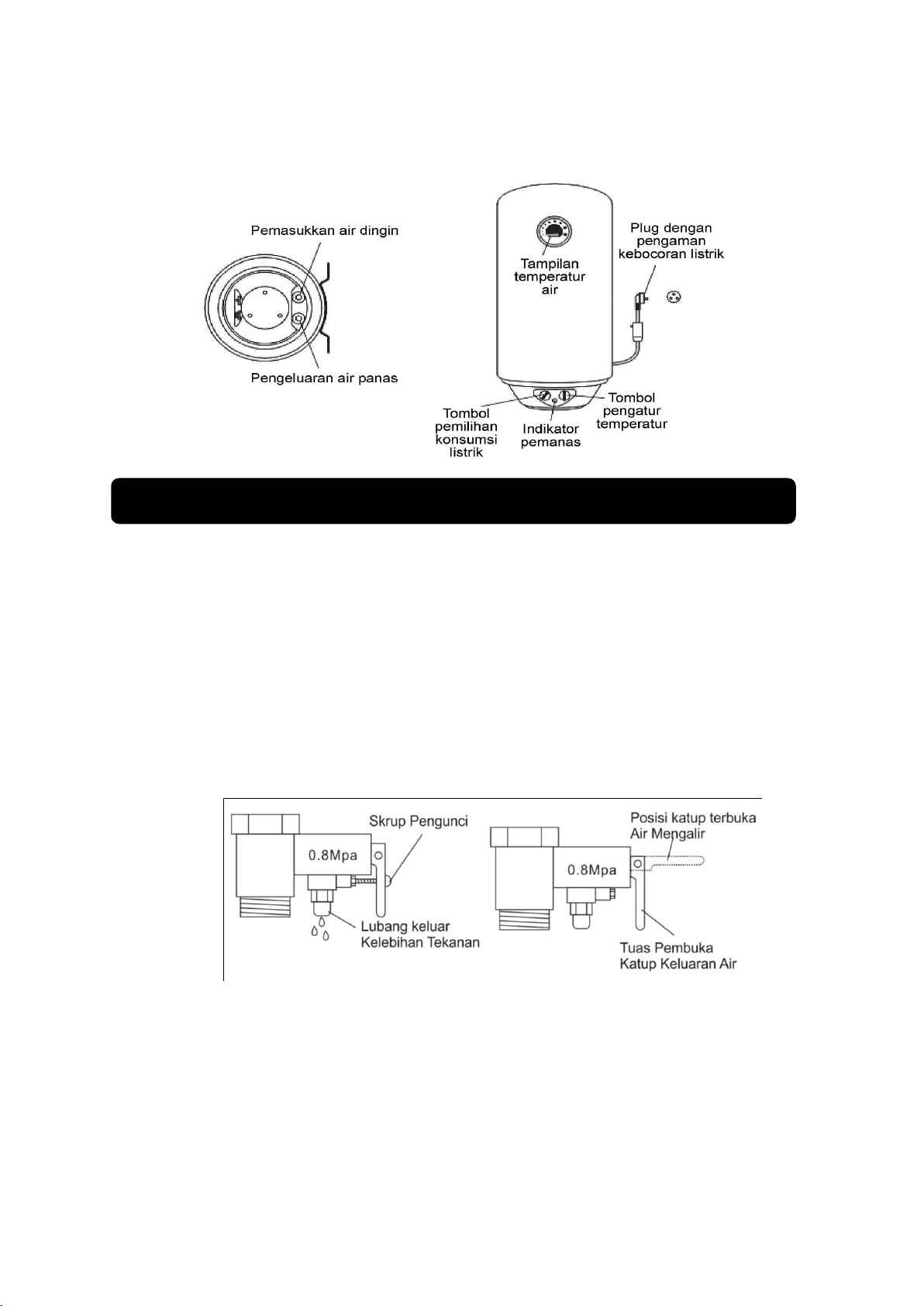

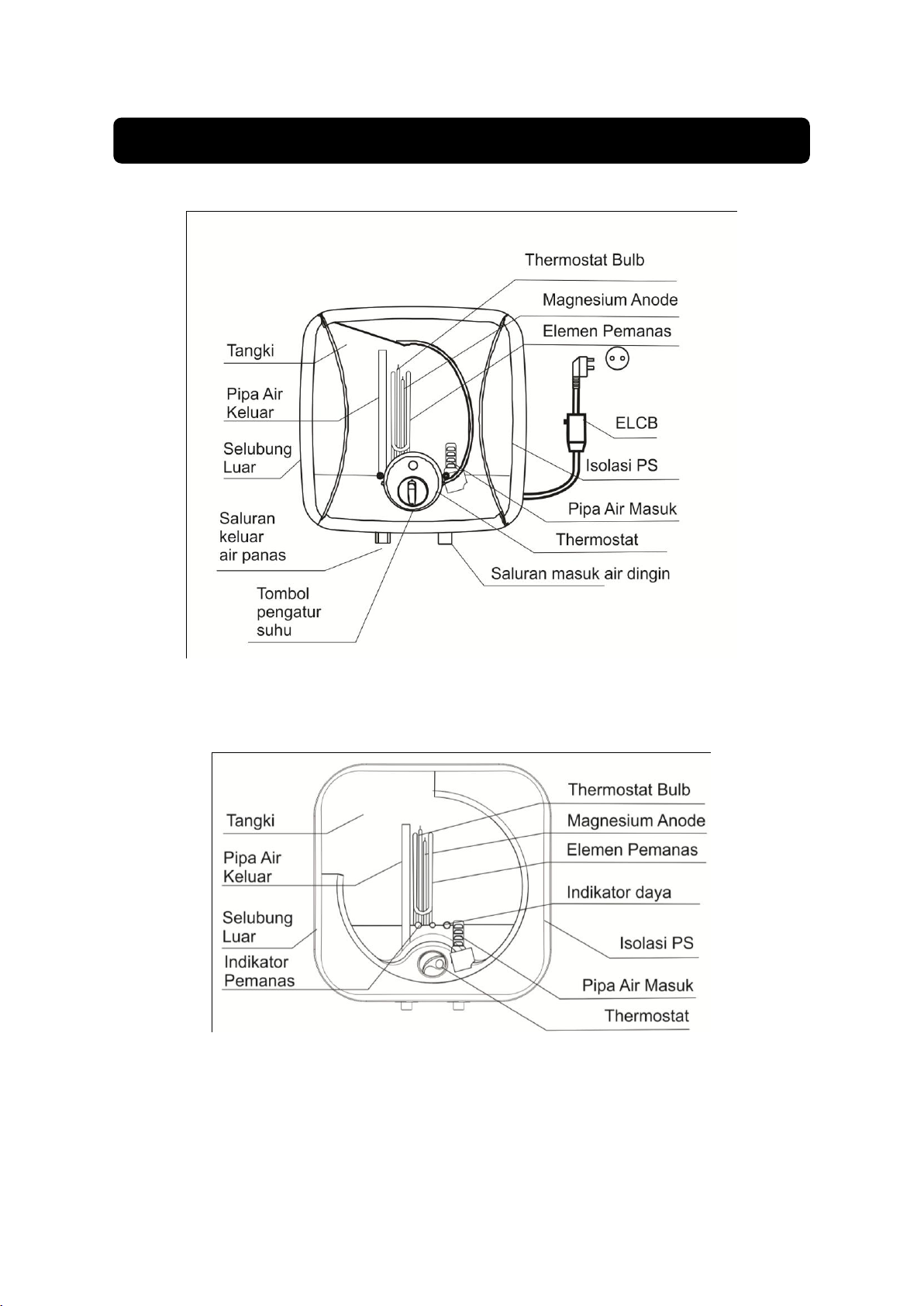

Bagian 1 : Nama-nama Bagian

Bahasa Indonesia 4
ES 30V, ES 50V, ES 80V & ES 100V
SEBELUM INSTALASI
1. Letakkan pemanas air (water heater) di tempat yang Anda inginkan.
2. Jangan gunakan pipa air sebagai penyangga pemanas air (water heater).
3. Pastikan pemanas air (water heater) dipasang dengan posisi tegak.
4. Pasanglah pemanas air (water heater) di dinding yang dapat menahan berat. Jika dinding terbuat
dari gypsum maka pemasangan pemanas air (water heater) harus diperkuat.
5. Hal yang normal jika terdapat sedikit air mengalir pada katup pengaman pada saat pemanasan.
Hubungkan katup pengaman dengan selang untuk mengosongkan air panas.
6. Katup pengaman harus dibersihkan secara teratur untuk mengangkat kotoran yang terdapat di
sekitarnya supaya tidak tersumbat.
Jika perlu mengosongkan tangki, lakukan hal-hal di bawah ini :
a. Pertama –tama tutup ujung klep masuknya air, buka ujung klep air yang ada.
b. Kemudian lepaskan sekrup yang ada pada pengaman katup dengan obeng.
c. Angkat tuas aliran air plastik, biarkan air di dalam tangki mengalir keluar secara alami.
Bagian 2 : Instalasi

Bahasa Indonesia 5
INSTALASI
ES 10 A/B, ES 15 A/B, ES 30 B,
1. Dengan kondisi dinding yang cukup kuat, borlah 2 lubang dengan diameter 8 mm, dan jarak
antara lubang satu dengan lubang yang lain sebesar 62 mm. Kedalaman lubang sekitar 45
mm.
2. Ketinggian lubang harus berjarak sedikitnya 500 mm dari lantai dan jarak 200 mm dari
dinding samping.
3. Masukkan fischer ke dalam lubang kemudian sekruplah kait dinding dengan baik dan datar.
4. Pasanglah unit pada kait dinding dengan benar sehingga mengait plat besi.
5. Menghubungkan pipa air :
a. Sebelum menghubungkan pipa air, pasanglah katup pengaman pada pipa air masuk
(warna biru). Katup pengaman jangan diputar terlalu kencang karena akan merusak
katup pengaman.
b. Hubungkan lubang untuk air keluar dengan pipa air keluar (warna merah).
c. Keran Penyetop harus dihubungkan dengan pipa air masuk dan pipa air keluar. Gunakan
seal tape supaya dapat dihubungkan dengan baik.
d. Tambahan Katup Penghilang Tekanan diperlukan untuk pipa air masuk jika tekanan air
melebihi 0.5 MPa. Jika Pemanas air (water heater) letaknya lebih dari 7m dari tempat
Anda menggunakan Water Heater, maka penambahan insulasi pada pipa air panas
disarankan untuk mencegah hilangnya sumber panas.
ES 30V, ES 50V, ES 80V & ES 100V
Sambungan Pipa
a. Semua pipa adalah jenis G1/2”. Gunakan sejenis seal tape pada ujung masuknya air
pemanas air (water heater)( Identifikasi warna biru ) kemudian pasang ulang keran
pengaman satu arah dengan baik.

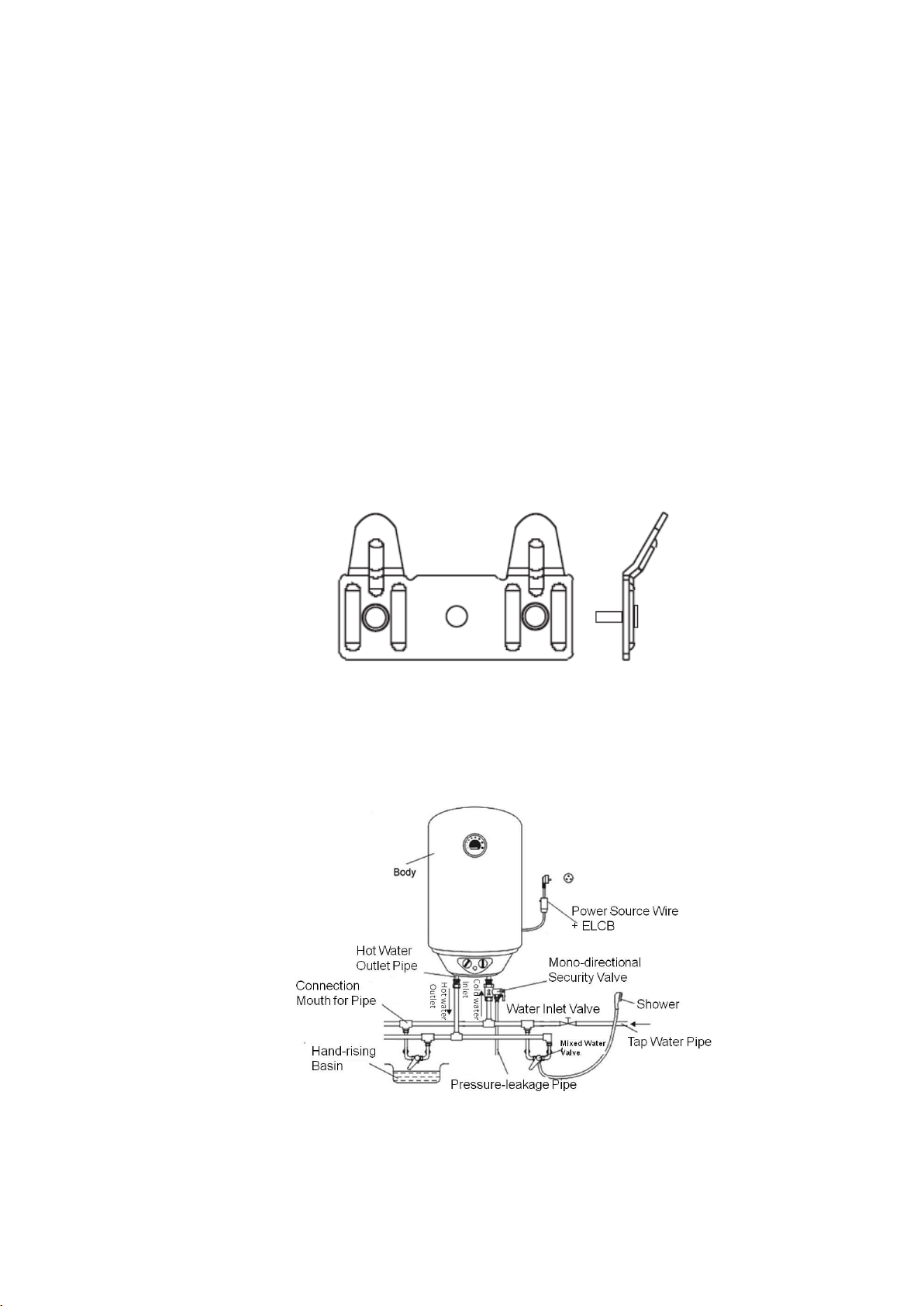

b. Metode penyambungan untuk sistim multi-outlet pipa.

Bahasa Indonesia 6

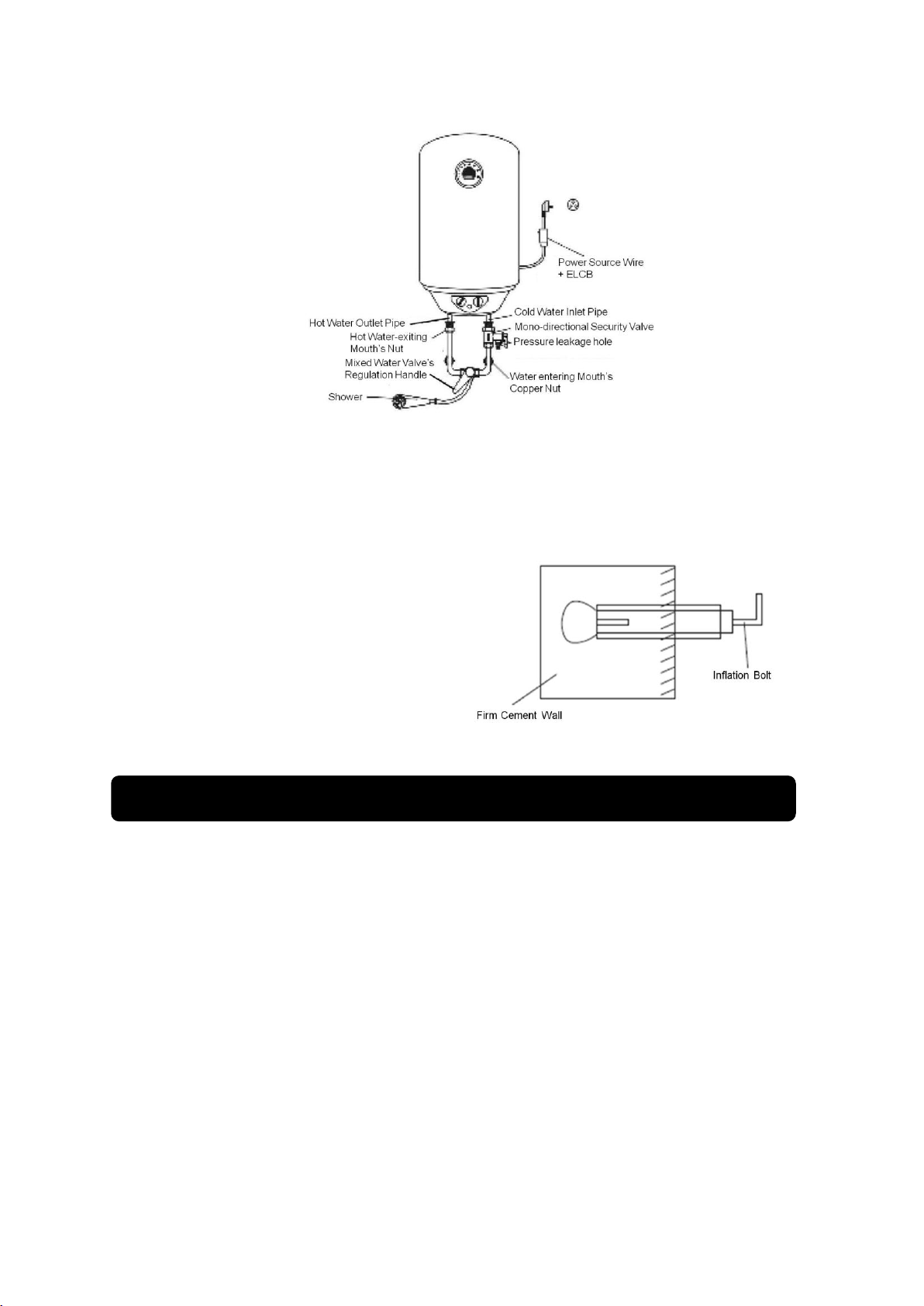

c. Jika pengguna ingin menggunakan air dari poly-routes., lihat gambar berikut ini untuk
menghubungkan pipanya.
Sebelum menentukan posisi lubang baut, anda harus meyakinkan sisi kanan dari Pemanas
air (water heater) berjarak lebih dari 200 mm dari lantai, agar tersedianya tempat untuk
memperbaikinya pada saat diperlukan.
Metode pemasangan : Setelah memilih posisi yang sesuai, gunakan baut fitted inflation untuk
mengencangkan papan pegangan dengan kuat, dan kemudian gantung pemanas air (water
heater).
Dinding yang akan di install harus kuat; baut inflasi harus diputar dengan kencang dan di
install dengan kuat. Dilarang menggantung pemanas air (water heater) pada dinding yang
kosong.
Sumber stop kontak harus diadopsi
dari kualitas yang bagus dari mono-
phase tri-pole dimana sesuai dengan
ukuran standar. Dan harus sesuai
dengan kabel ground dimana harus di
install secara tepat di posisi yang
tinggi dan tidak mudah tersiram oleh
air. Outlet ini sebaiknya yang sesuai
digunakan untuk pemanas air (water
heater).
ES 10A/B, ES 15A/B, ES 30 B
MENGATUR SUHU
Suhu pemanas air (water heater) dapat disesuaikan antara 10°C –75°C. Jika suhu di sekitar
lebih tinggi dari 10 °C, maka thermostat dapat diatur antara suhu sekitar dan 75 °C.
MENGISI AIR
Jangan menyalakan pemanas air (water heater) jika tangki belum terisi dengan air. Hal ini untuk
mencegah proses pemanasan tanpa air dan untuk memperpanjang umur dari heating element.
Buka keran air panas, kemudian keran air dingin sehingga air dapat mengalir ke dalam pemanas
air (water heater). Jika air sudah mengalir, nyalakan pemanas air (water heater).
Bagian 3 : Cara Penggunaan

Bahasa Indonesia 7
MENIKMATI WATER HEATER
Pada saat Pemanas air pemanas air (water heater) dipanaskan sampai dengan suhu yang
ditentukan, thermostat akan menyalakan/mematikan heating element secara otomatis sehingga
air menjadi tetap hangat.
MEMATIKAN WATER HEATER
Matikan pemanas air (water heater) jika tidak ingin digunakan untuk sementara waktu, kemudian
matikan pula keran air dingin.
Setelah pemanas air (water heater) dimatikan, jangan mengosongkan air yang terdapat di dalam
tangki. Hal ini untuk menghindari panas yang berlebihan pada saat tidak adanya air di dalam
tangki, kecuali jika Anda tidak ingin menggunakannya dalam waktu yang lama maka air dapat
dikosongkan dari dalam tangki.
ES 30V, ES 50V, ES 80V & ES 100V
MENGISI AIR
Setelah menyambungkan semua pipa, kemudian putar keran campuran air panas dan air dingin ke
sektor panas sesuai dengan arah jarum jam. Kemudian buka keran masuknya air dingin. Pada saat
ini, tangki akan mulai mengisi air. Tunggu hingga shower pada ujung keluaran air mengalir normal,
dimana mengindikasikan tangki sudah terisi penuh dengan air.
MENYALAKAN PEMANAS AIR ( WATER HEATER)
Setelah yakin bahwa tangki sudah penuh dengan air, anda dapat memasukkan stop kontak ke outlet
dan memasukkan sumber listrik. Tekan ke bawah tanda merah tombol “position-resetting” pada plug
pengaman kebocoran listrik. Pada saat ini, indikator akan menyala, sumber listrik akan mengalir.
OPERASI AIR PANAS
Setelah pemanas air (water heater) bekerja secara normal dan panas pada periode waktu tertentu,
Anda dapat menggunakan air panas di dalam tangki. Anda perlu memutar keran air panas dan air
dingin searah jarum jam secara perlahan mulai dari temperatur rendah ke temperatur tinggi. Dan
sesuaikan dengan temperatur yang anda inginkan. Pada saat itu shower akan mengeluarkan air
panas. Setelah selesai menggunakannya, Anda dapat memutarnya pada posisi menutup dengan arah
berlawanan dan matikan keran campuran air.
PROTEKSI KELEBIHAN PANAS
Pada kondisi power listrik sedang terhubung akan tetapi pipa pemanas tidak dapat memanas dari
awal hingga akhir. Hal ini menandakan tombol pemilihan power dalam kondisi terhubung. Pada saat
inilah timbul proteksi kelebihan panas (yang difungsikan oleh adanya double pembatas temperatur).
PROTEKSI KEBOCORAN LISTRIK
Ketika tombol merah “ position-resetting” pada plug proteksi kebocoran listrik secara otomatis naik.
Hal ini menandakan adanya kebocoran listrik. Pengguna perlu memutuskan sumber hubungan listrik
dan periksa sumber kebocoran listrik. Kemudian Pemanas air (water heater) akan bekerja normal
kembali.
Perhatian :
Pada prosedur normal operasi pemanas air (water heater), keran masuknya air dari sektor
ujung pipa masuknya air dingin harus dalam kondisi terbuka dari awal sampai akhir. Pada saat
tersebut, keran masuknya air masih dapat berfungsi untuk mengatur ujung pengeluaran air
mengalir dengan kencang atau lemah. Bagaimanapun, keran campuran air panas dan dingin
hanya dapat mengatur temperatur air dan membuat fungsi menutup keluarnya air.
Perhatian :
Pada saat menyesuaikan temperatur air pada ujung masuknya air, jangan langsung
mengarahkan shower ke tubuh anda, anda perlu melakukan tes temperatur air terlebih dahulu
untuk menghindari bahaya panasnya air.

Bahasa Indonesia 8
MENYEIMBANGKAN TEMPERATUR SECARA OTOMATIS
Pada saat temperatur air di dalam tangki mencapai titik yang diinginkan, secara otomatis power listrik
akan diputuskan dan panas berhenti. Sementara itu, indikator pemanas akan mati. Pemanas air
(water heater) akan berada pada kondisi temperatur konstan. Pada saat temperatur air turun ke posisi
tertentu, ia akan secara otomatis memulai pemanasan kembali. Setelah temperatur tercapai, secara
otomatis akan mematikan power listrik dan berada pada kondisi temperatur konstan. Hal ini akan
berulang terus menerus secara otomatis.
MEMBERSIHKAN TANGKI
Setelah digunakan dalam waktu cukup lama, tangki pemanas air (water heater) akan terdapat kotoran
di dalamnya dan oleh sebab itu harus dibersihkan :
a. Matikan sumber listrik
b. Tutup keran air dingin
c. Buka keran air panas
d. Buka Katup Penghilang Tekanan (jika digunakan)
e. Siram/bilas tangki dengan air dingin.
Ulangi proses ini beberapa kali sampai dengan tangki benar-benar bersih.
MEMBERSIHKAN KATUP PENGAMAN
Katup Pengaman harus dibersihkan secara teratur untuk mencegah adanya kotoran yang menyumbat
pada katup :
a. Lepaskan Katup Pengaman, lalu bersihkan dan cuci.
b. Periksa bagian per dari katup apakah masih dapat bergerak dengan baik.
c. Setelah dibersihkan, pasang kembali Katup Pengaman pada tempat semula dengan terlebih
dahulu memberikan seal tape.
Isi pemanas air (water heater) dengan air setelah pipa-pipa dipasang kembali.
MAGNESIUM ANODA
Magnesium Anoda berfungsi untuk menetralizir zat korosif dalam air dan akan habis dalam waktu
tertentu tergantung sifat korosif dari air. Apabila air cukup baik (PAM), Magnesium Anoda harus
diganti dalam waktu 2 (dua) tahun sekali. Jika mutu air kurang baik, sebaiknya Magnesium Anoda
diganti 1 (satu) tahun sekali. Untuk mengganti Magnesium Anoda, hubungi Service Center.
ELEMEN PEMANAS
Apabila air banyak mengandung kapur (Lumpur), maka Elemen Pemanas tidak dapat berfungsi
dengan baik (panas lambat) karena diselimuti oleh kerak kapur (lumpur). Oleh karenanya, Elemen
Pemanas harus dibersihkan dari endapan setiap tahun. Hubungi Service Center.
Jangan menyalakan pemanas air (water heater) sebelum tangki dipenuhi dengan air.
Kosongkan air di dalam tangki pemanas air (water heater) jika tidak akan digunakan dalam
jangka waktu yang lama.
Gunakan stop kontak arde di mana saluran arde terhubung dengan tanah (ground) dan dilengkapi
dengan MCB dan sekring yang sesuai dengan daya yang dipergunakan oleh pemanas air (water
heater).
Jika pemanas air (water heater) dipanaskan tanpa air di dalam tangki (disebabkan oleh cara
pengoperasian yang salah atau katup pengaman rusak), maka thermostat akan memutuskan
sumber listrik secara otomatis.
Campur air panas dan air dingin untuk mencapai suhu yang diinginkan.
Pastikan untuk menggunakan listrik yang bertegangan 220 Volt / 50 Hz.
Bagian 4 : Pemeliharaan
Bagian 5 : Tindakan Pencegahan

Bahasa Indonesia 9
Lakukan pengecekan terhadap hal-hal di bawah ini sebelum menghubungi Service Center kami
bila terjadi gangguan pengoperasian :
Air tidak keluar
Periksa apakah sumber air terhenti? Atau tekanan pada pipa
air terlalu rendah?
Periksa apakah katup pengaman pada pipa air terbuka?
Periksa apakah ada yang tersumbat?
Air tidak panas
Periksa apakah suhu diatur pada posisi rendah?
Air mengalir dari Katup
Pengaman
Jika terdapat sedikit air mengalir pada saat pemanasan
adalah hal yang normal.
Jika air terus menerus mengalir untuk jangka waktu yang
lama, hal ini menandakan bahwa tekanan air lebih tinggi
daripada tekanan yang telah diatur pada pemanas air (water
heater). Hubungi Service Center untuk perbaikan.
TIPE
ES 100V
ES 80V
ES 50V
ES 30V
Jenis
Sumber pemanas
Daya listrik (watt)
Pengatur daya listrik (watt)
Storage
Listrik
1500
Ya
Storage
Listrik
1200
Ya
Storage
Listrik
1200
Ya
Storage
Listrik
1200
Ya
Kapasitas (liter)
100
80
50
30
Pemasangan
Vertikal
Vertikal
Vertikal
Vertikal
Pengaman listrik
Pengaman tekanan air
Thermostat
Thermometer
Earthing Terminal
Bahan dari drum
Anti karat –Magnesium
Anode
Ya
Ya
Double
Ya
Ya
Baja
Ya
Ya
Ya
Double
Ya
Ya
Baja
Ya
Ya
Ya
Double
Ya
Ya
Baja
Ya
Ya
Ya
Double
Ya
Ya
Baja
Ya
Tekanan air maksimum (bar)
Diameter pipa koneksi (inch)
Suhu (celcius)
10
0.5
75
10
0.5
75
10
0.5
75
10
0.5
75
Insulasi
Lapisan drum :
- Titanium Porcelain Enamel
- Porcelain Enamel
PS
Ya
–
PS
Ya
–
PS
Ya
–
PS
Ya
–
Tegangan Listrik (Volt)
Frekuensi (Hz)
220
50
220
50
220
50
220
50
Dimensi (P x L x T) mm
410 x 430 x 1110
410 x 430 x 920
410 x 430 x 690
340 x 360 x 620
Berat (kg)
31
26
18
14
Untuk meningkatan kualitas produk, desain dan spesifikasi diatas dapat berubah setiap saat tanpa pemberitahuan.
Gambar pada buku ini bersifat skematis dan bisa saja tidak tepat sama dengan produk aktual. Nilai yang tercantum pada
label atau dalam dokumentasi yang menyertainya diperoleh di laboratorium sesuai dengan standar yang relevan. Nilai-
nilai dapat bervariasi tergantung pada kondisi operasional dan lingkungan dari unit.
Bagian 6 : Masalah & Solusinya
Bagian 7 : Spesifikasi

Bahasa Indonesia 10
TIPE
ES 15 A
ES 10 A
Jenis
Sumber pemanas
Daya listrik (watt)
Pengatur daya listrik (watt)
Storage
Listrik
350
–
Storage
Listrik
250
–
Kapasitas (liter)
15
10
Pemasangan
Vertikal
Vertikal
Pengaman listrik
Pengaman tekanan air
Thermostat
Thermometer
Earthing Terminal
Bahan dari drum
Anti karat –Magnesium
Anode
Ya
Ya
Double
–
Ya
Baja
Ya
Ya
Ya
Double
–
Ya
Baja
Ya
Tekanan air maksimum (bar)
Diameter pipa koneksi (inch)
Suhu (celcius)
6
0.5
75
6
0.5
75
Insulasi
Lapisan drum :
- Titanium Porcelain Enamel
- Porcelain Enamel
PS
Ya
–
PS
Ya
–
Tegangan Listrik (Volt)
Frekuensi (Hz)
220
50
220
50
Dimensi (P x L x T) mm
340 x 360 x 430
340 x 280 x 380
Berat (kg)
8
7
TIPE
ES 30 B
ES 15 B
ES 10 B
Jenis
Sumber pemanas
Daya listrik (watt)
Pengatur daya listrik (watt)
Storage
Listrik
800
–
Storage
Listrik
350
–
Storage
Listrik
250
–
Kapasitas (liter)
30
15
10
Pemasangan
Vertikal
Vertikal
Vertikal
Pengaman listrik
Pengaman tekanan air
Thermostat
Thermometer
Earthing Terminal
Bahan dari drum
Anti karat –Magnesium
Anode
Ya
Ya
Double
–
Ya
Baja
Ya (Resist MAR)
Ya
Ya
Double
–
Ya
Baja
Ya (Resist MAR)
Ya
Ya
Double
–
Ya
Baja
Ya (Resist MAR)
Tekanan air maksimum (bar)
Diameter pipa koneksi (inch)
Suhu (celcius)
8
0.5
75
8
0.5
75
8
0.5
75
Insulasi
Lapisan drum :
- Titanium Porcelain Enamel
- Porcelain Enamel
PS
Ya
–
PS
Ya
–
PS
Ya
–
Tegangan Listrik (Volt)
Frekuensi (Hz)
220
50
220
50
220
50
Dimensi (P x L x T) mm
475 x 475 x 395
405 x 405 x 310
365 x 365 x 285
Berat (kg)
20.5
13.5
10.7
Untuk meningkatan kualitas produk, desain dan spesifikasi diatas dapat berubah setiap saat tanpa pemberitahuan.
Gambar pada buku ini bersifat skematis dan bisa saja tidak tepat sama dengan produk aktual. Nilai yang tercantum pada
label atau dalam dokumentasi yang menyertainya diperoleh di laboratorium sesuai dengan standar yang relevan. Nilai-
nilai dapat bervariasi tergantung pada kondisi operasional dan lingkungan dari unit.

English 11
Thank you for your trust and decision to buy MODENA product and make it a part of your modern
family's needs and lifestyle. The stylish and advanced design in each product is an elegant
combination for your daily household activities.
This book contains various matters regarding electric storage water heater, from its method of usage,
maintenance, various professional features of the product down to its trouble-shooting.
As a manufacturer of user friendly home appliances, we thrive to simplify the description in this
manual to facilitate the users.
In order for this electric storage water heater to perform normally for an extended period of time, we
highly recommend not only the buyer to hold onto this manual, but also those who wish to operate the
product optimally to maintain its service period and quality. This manual is recommended for use by
anyone who operates the electric storage water heater.
We also provide a customer care service for MODENA users as well as other support information on
our official website www.MODENA.co.id. Please contact us if you have other questions regarding the
electric storage water heater.
Enjoy your daily activities, we hope that our products may provide the best services to your family.
INSTRUCTION AND GUIDE TO USING MODENA ELECTRIC STORAGE
WATER HEATER

English 12
CONTENTS PAGE.
•Introduction 11
•Part 1 : Name of Parts 13
•Part 2 : Installation 14
•Part 3 : How to Use 16
•Part 4 : Maintenance 18
•Part 5 : Precaution Action 18
•Part 6 : Problem & Solution 19
•Part 7 : Specification 20

English 13
ES 10 A, ES 15 A
ES 10 B, ES 15 B, ES 30 B
Part 1: Name of Parts

English 14
ES 30V, ES 50V, ES 80V & ES 100V
BEFORE INSTALLATION
1. Place the water heater in the desired place.
2. Do not use water pipes as the water heater buffer.
3. Make sure water heater is installed in an upright position.
4. Install a water heater in the wall that can withstand the weight. If the walls are made of gypsum
installation of the water heater should be strengthened.
5. It is normal if there is little water flow in safety valves upon heating. Connect the safety valve with
a hose to empty the hot water.
6. Safety valve should be cleaned regularly to remove dirt around it so they will not be clogged.
If you need to empty the tank, do the following:
First, close the end cap of the valves, open the end of the existing water valve.
Then remove the existing screws on the safety valve with a screwdriver.
Lift the plastic flow, let the water in the tank flow out naturally.
Part 2: Installation

English 15
INSTALLATION
ES 10 A/B, ES 15 A/B, ES 30 B,
1. With the condition that the wall is strong enough, drill 2 holes with a diameter of 8 mm, and
the distance between the hole with another hole is 62 mm. Hole depth of approximately 45
mm.
2. The height of the holes should be spaced at least 500 mm from the floor and a distance of
200 mm from the side wall.
3. Insert fischer into the hole then screw wall hooks well and flat. Install the unit on a wall hook
so that the hook is properly put on the iron plate.
4. Connect the water pipes:
Before connecting the water pipes, install a safety valve on the incoming water pipe (blue
color). Safety valve should not be spinned too fast because it will damage the valve seat.
Connect the exit hole for water to exit the water pipe (red color).
Tap stopper must be connected to the water inlet pipe and water pipe out. Use seal tape
that can be connected to both.
Supplementary Pressure Relief Valves required for incoming water pipes if the water
pressure exceeds 0.5 MPa. If the water heater is located more than 7m from where you
are using a Water Heater, the addition of insulation on hot water pipes is recommended
to prevent the loss of heat source.
ES 30V, ES 50V, ES 80V & ES 100V
Pipe Connection
d. All pipes are of G1/2". Use a type of seal tape on the end of the entry of water heater
(Identification of the color blue) and reinstall the one-way safety tap properly.
e. Joining methods for multi-outlet pipe system.

English 16
f. If users want to use the water of poly-Routes "see picture below to connect the pipes.
Before determining the position of the screw holes, you have to convince the right side of the
water heater is more than 200 mm from the floor, so that the availability of a place to fix it when
needed.
Method of installation: After selecting the appropriate position, use fitted inflation bolt to tighten
the bolts firmly on the board, and then hanging water heater.
The walls will be installed to be strong; bolts
inflation should be played loudly and firmly
installed. Hanging water heater on a blank
wall is prohibited.
Source outlet must be adopted from the
good quality of the mono-phase tri-pole
which is based on the standard size. And
must be in accordance with which the
ground wires must be installed properly in a
high position and not easily doused by
water. This outlet should be used for the
appropriate water heater.
ES 10A/B, ES 15A/B, ES 30 B
SETTING THE TEMPERATURE
Temperature of the water heater can be adjusted between 10 ° C - 75 ° C. If the ambient
temperature is higher than 10 ° C, the thermostat can be set between ambient temperature and
75 ° C.
FILL THE WATER
Do not turn on the water heater if the tank has not been filled with water. This is to prevent the
process of heating without water and to extend the life of the heating element.
Open the hot water tap, then the cold water tap so that the water can flow into the water heater. If
the water is flowing, turn on the water heater.
ACTIVATING WATER HEATER
By the time the water heater is heated to a specified temperature, the thermostat will turn on /turn
off the heating element automatically so that the water stays warm.
Part 3: How to Use

English 17
TURN OFF WATER HEATER
Turn off the water heater if not used for a while, then turn off the cold water tap anyway.
Once the water heater is turned off, do not empty the water contained in the tank. This is to avoid
the excessive heat in the absence of water in the tank, but if you do not want to use it in a long
time, the water can be emptied from the tank.
ES 30V, ES 50V, ES 80V & ES 100V
FILL THE WATER
After connecting all the pipes, then turn the hot water tap and a mixture of cold water into a hot sector
in accordance with the clockwise direction. Then open the cold tap water inlet. At this time, the tank
will start to fill up water. Wait until the shower at the end of the normal flow of water output, which
indicates the tank is filled with water.
Aattention: In the normal operating procedures of water heater, tap water ingress edge of the sector
the cold water pipe entry must be in the open from the beginning to the end. At that time, tap water
ingress can still function to regulate the discharge end of the fast flowing water or weak. However, tap
water mix hot and cold water temperature can only be set up and made a closing function of water
discharge.
TURN ON THE WATER HEATER
After making sure that the tank is filled with water, you can enter in an outlet to outlet and insert the
power source. Press down on the red mark "position-resetting" the safety plug leakage power. At this
time, the indicator is lit, the power source will flow.
HOT WATER OPERATIONS
Once the water heater is working normally and heated at a certain time period, you can use the hot
water in the tank. You need to rotate the hot water faucet and cold water slowly in a clockwise
direction starting from low temperature to high temperature. And adjust to the temperature you want.
At the time it would issue a hot shower. When finished using it, you can play them in a position close
to the opposite direction and turn off the tap water mixture.
Attention: At the time of adjusting the water temperature at the end of the entry of water, do not direct
the shower into your body, you need to test the water temperature in advance to avoid the dangers of
hot water.
EXCESS HEAT PROTECTION
On the condition of electric power are connected but cannot heat up the heating pipes from beginning
to end. This indicates the power selection switch connected condition. At this point rises protection for
heat excess (functioned by the existence of heat limiter).
ELECTRICAL LEAK PROTECTION
When the red button "position-resetting" the electrical leakage protection plug automatically go up,
this suggests that electrical leakage happens. Users need to decide source electrical connections and
check the power source of the leak. Then the water heater (water heater) will work normally again.
AUTOMATIC TEMPERATURE BALANCE
When the water temperature in the tank reaches the desired point, electric power will automatically be
terminated and the heat stops. Meanwhile, the heating indicator will die. Water heater (water heater)
will be at a constant temperature conditions. When the water temperature drops to a certain position,
it will automatically start heating again. Once the temperature is reached, it will automatically shut off
electric power and is at a constant temperature conditions. This will be repeated continuously
automatically.
